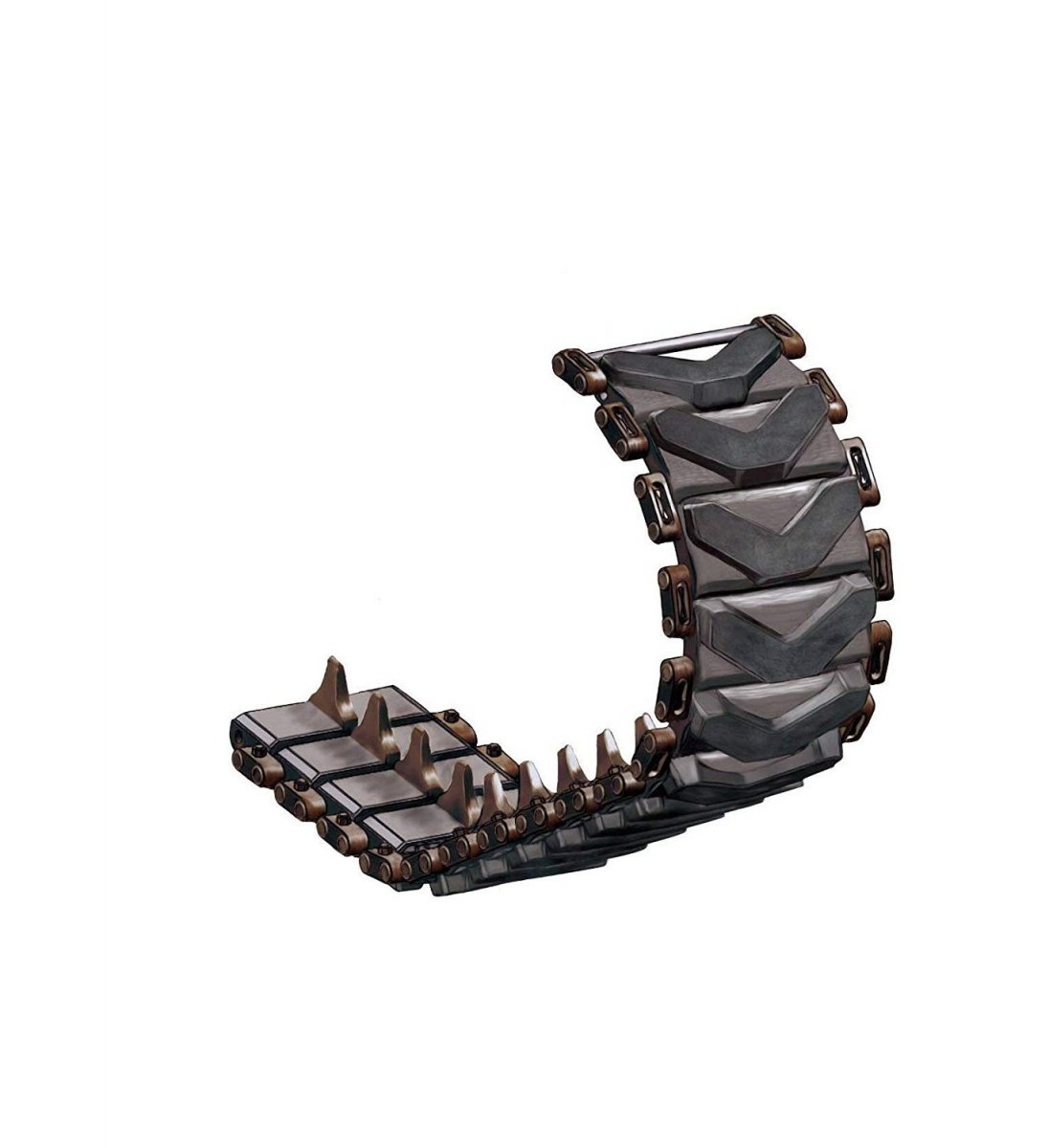

Траки WWII (каталог) - Германия, СССР, союзники.

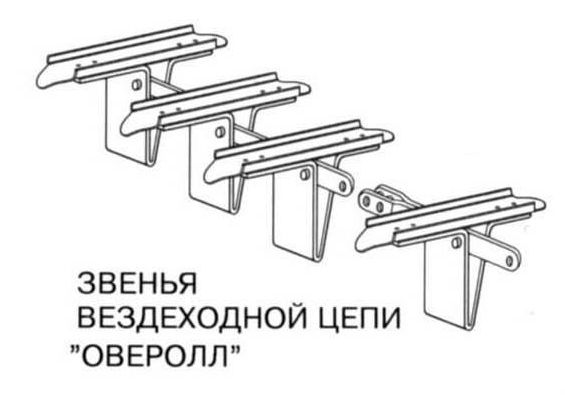

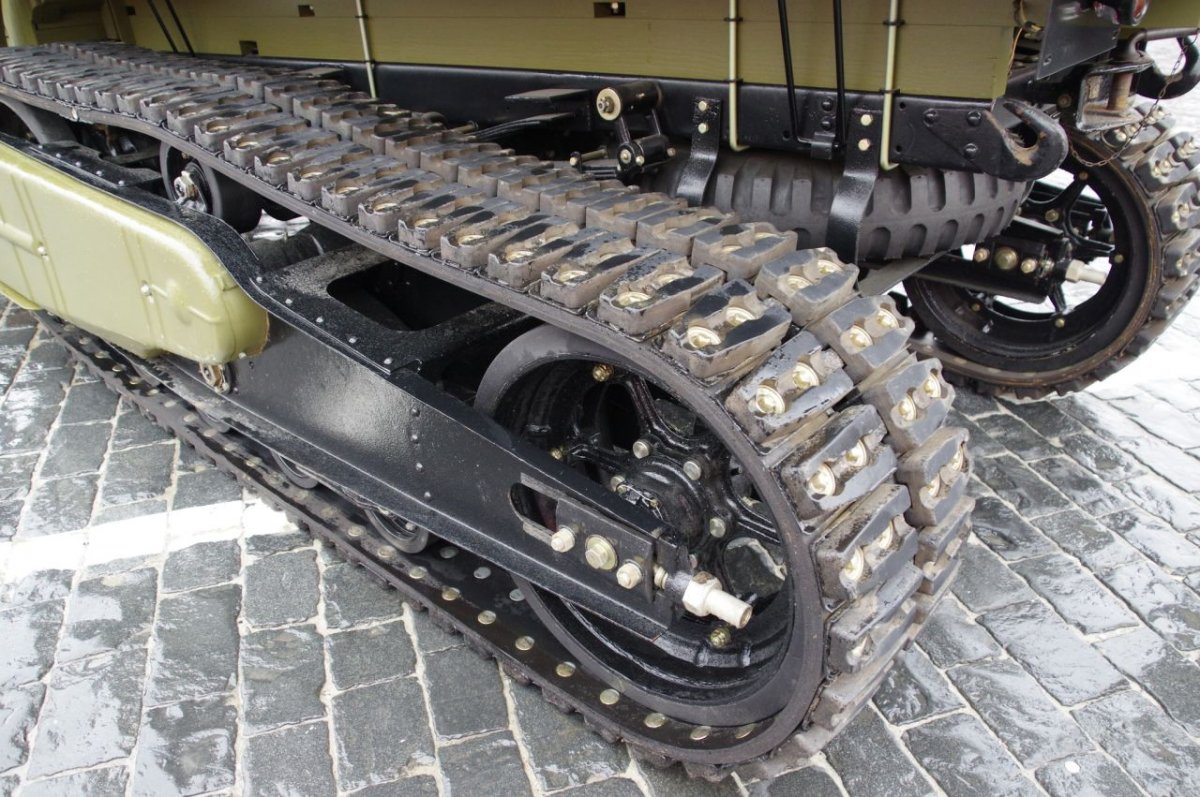

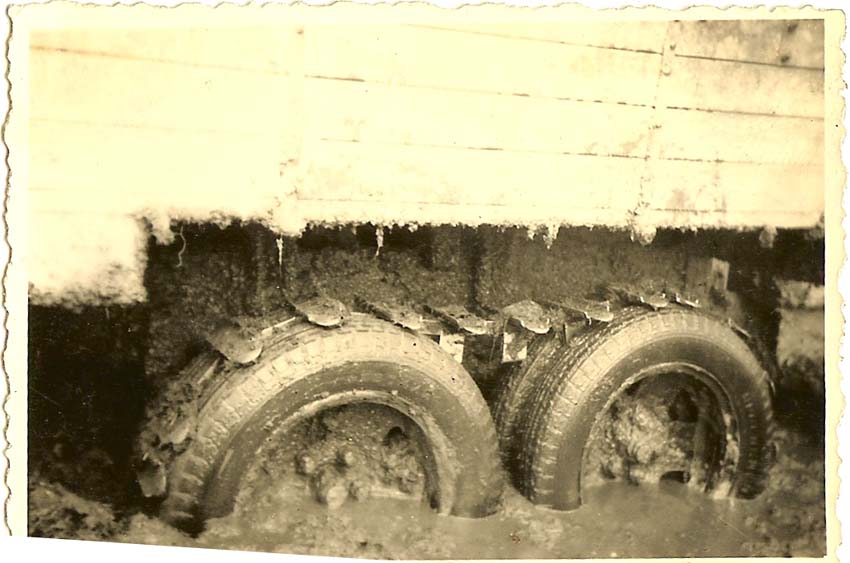

Траки Оверoлл (Overoll)

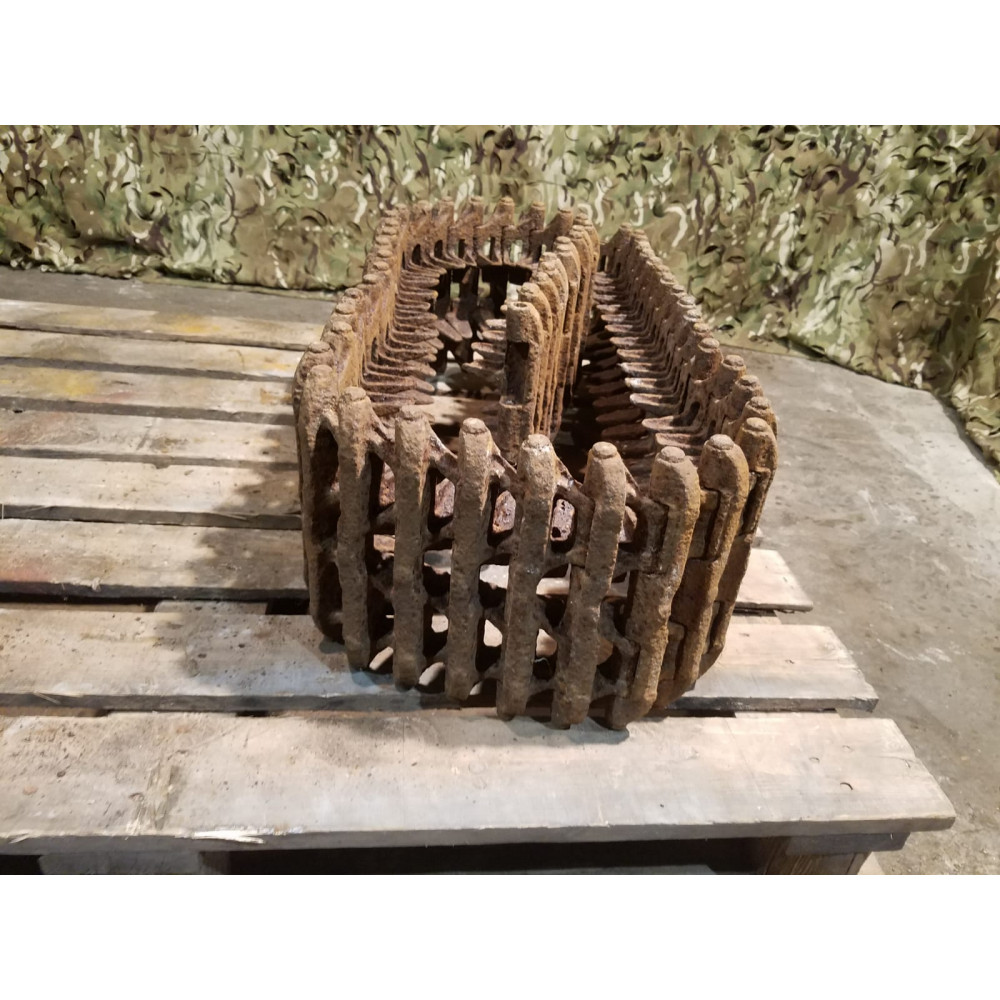

1. для трёхосного грузовика или бронемашины.

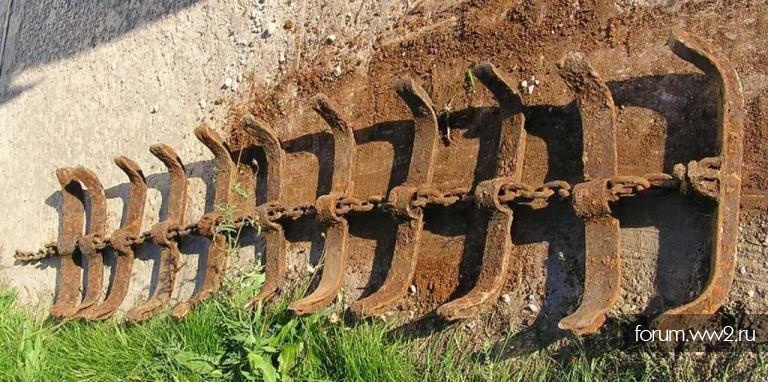

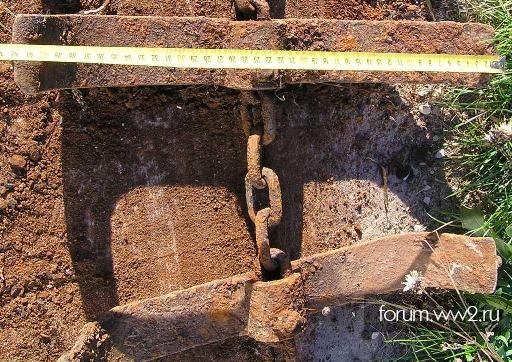

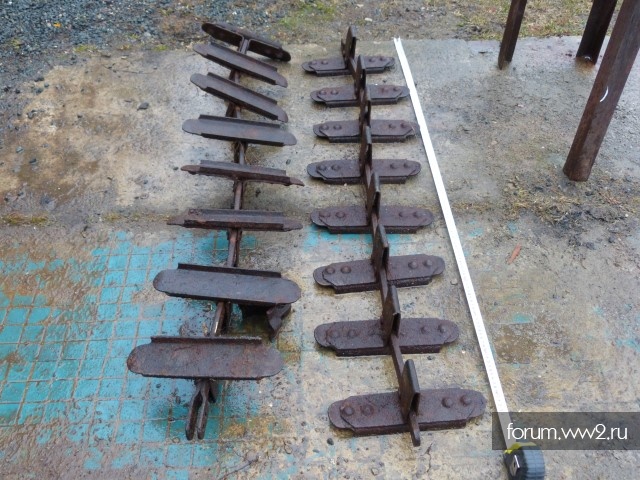

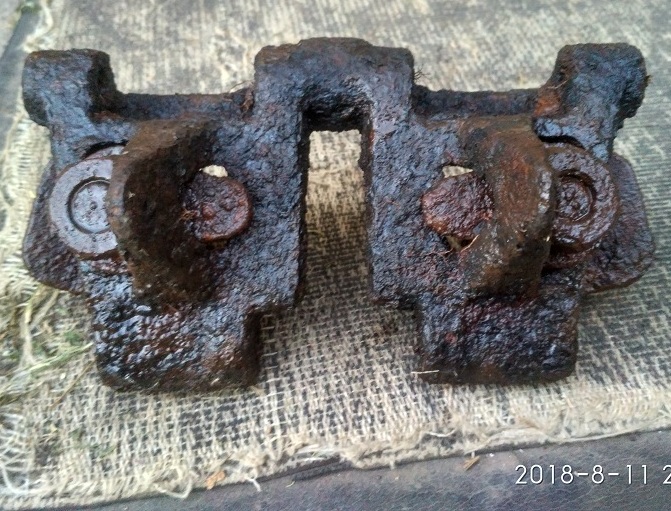

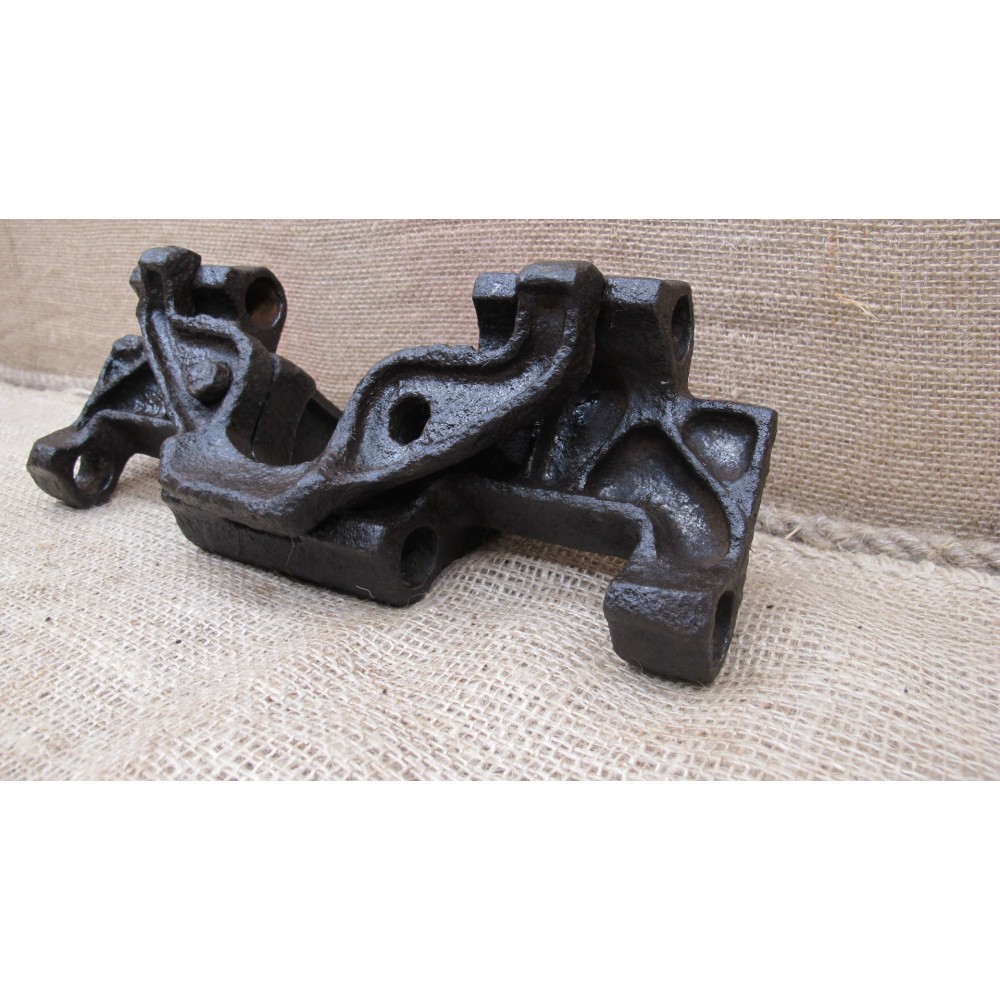

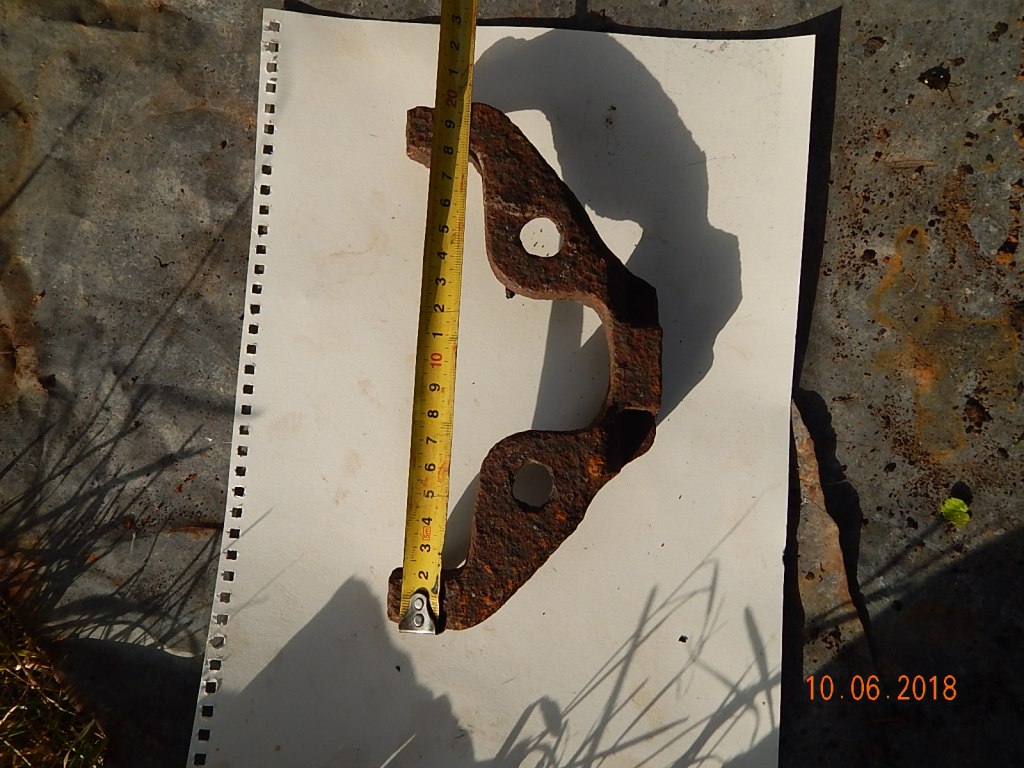

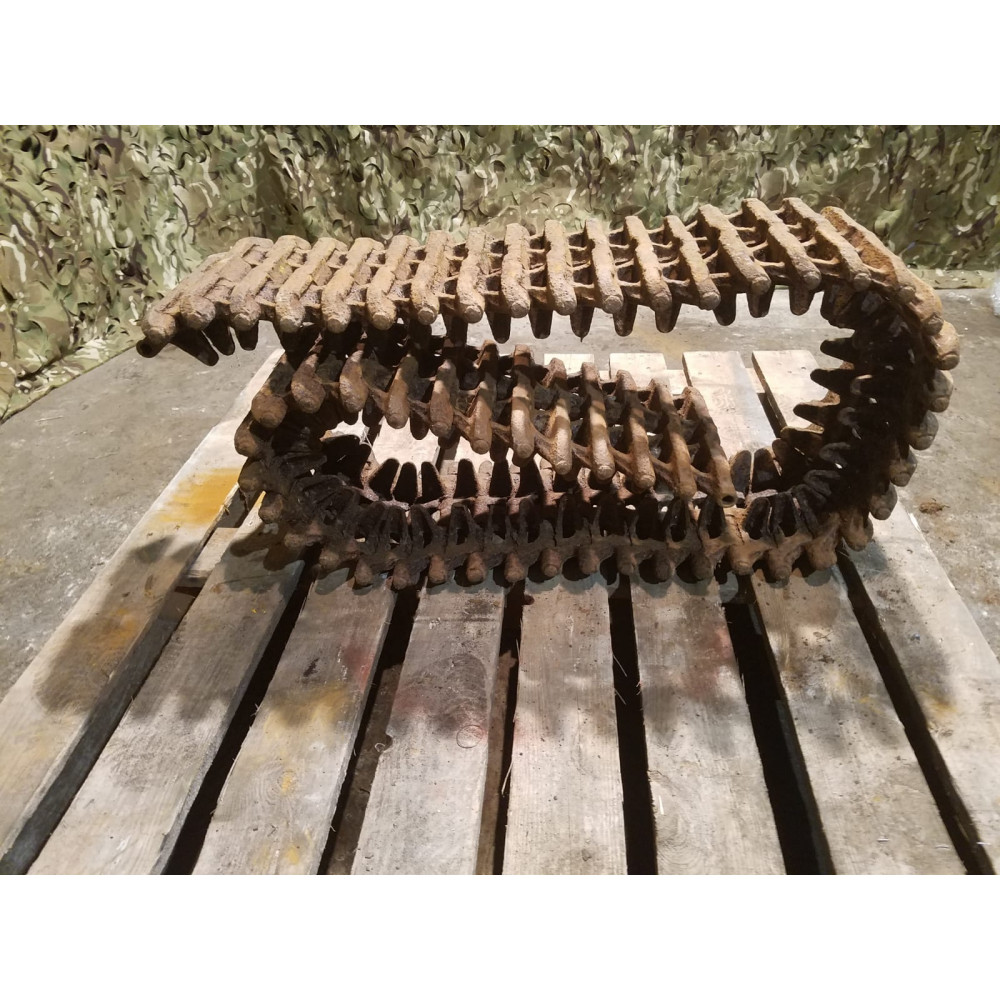

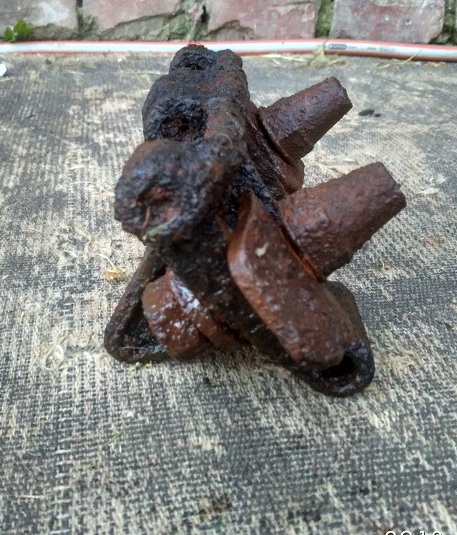

Цепи разных видов:

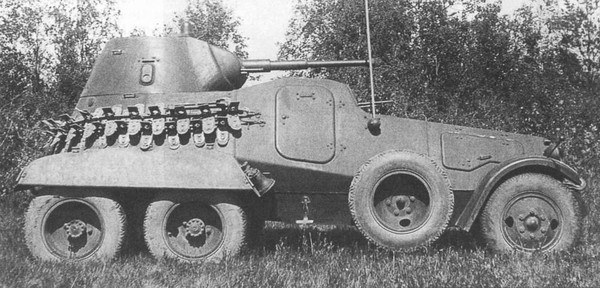

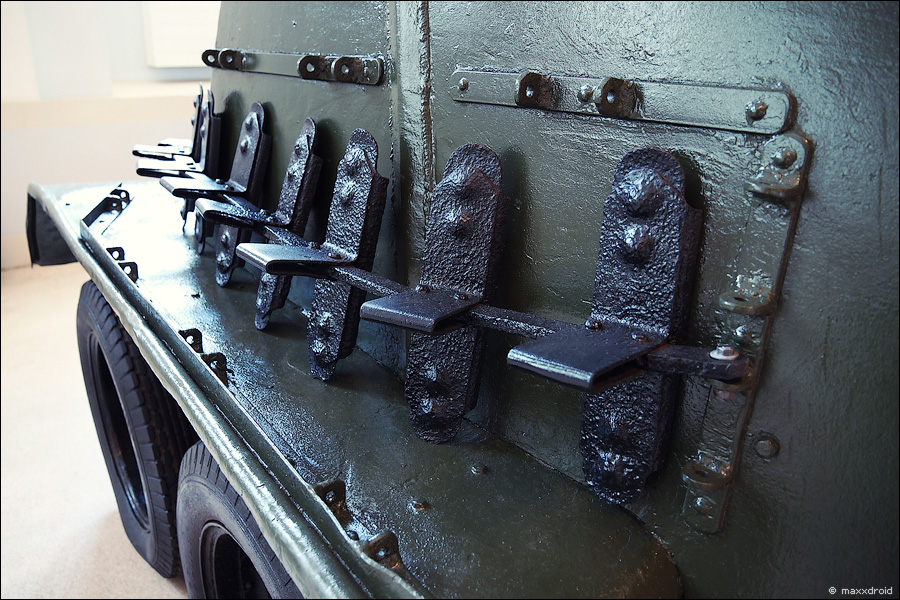

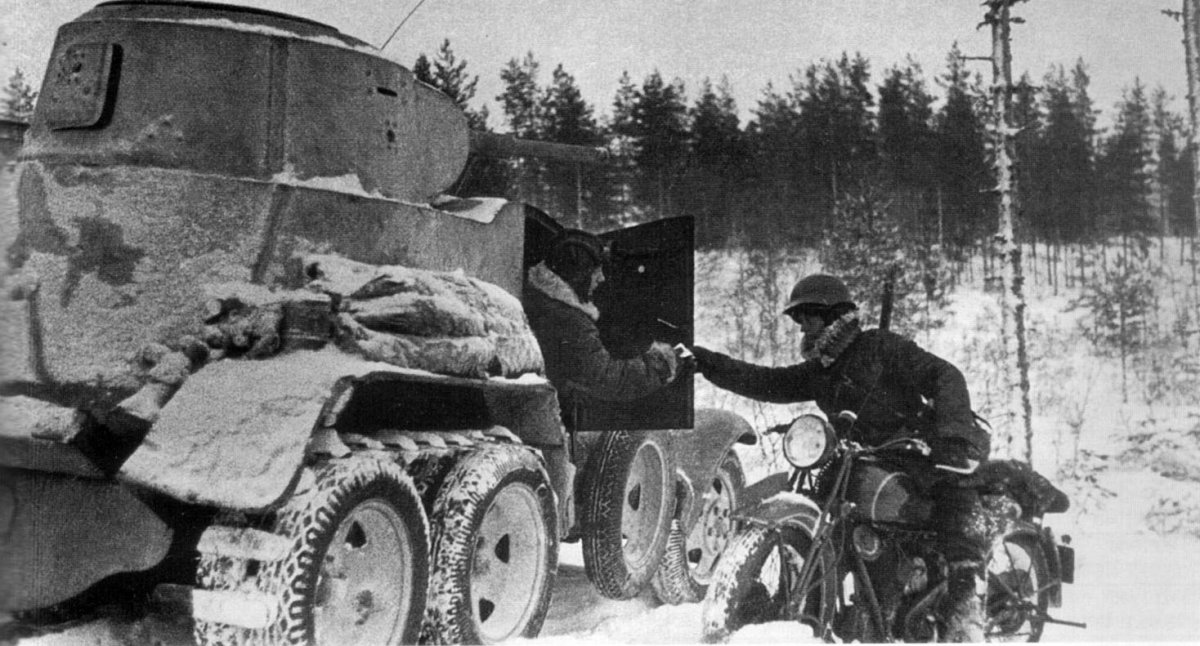

ЗИС-6 и бронемашины БА-6, БА-11

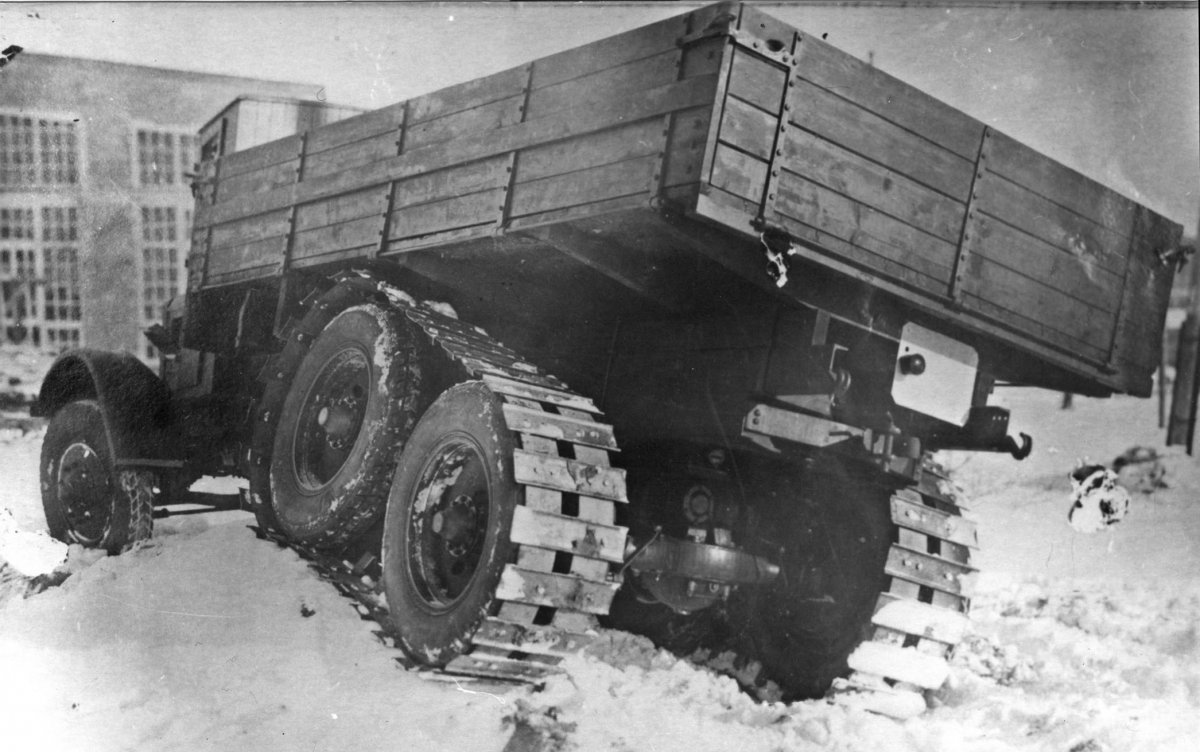

ЯГ-10


2. для двухосного грузовика или бронемашины.
Ширина 420 мм

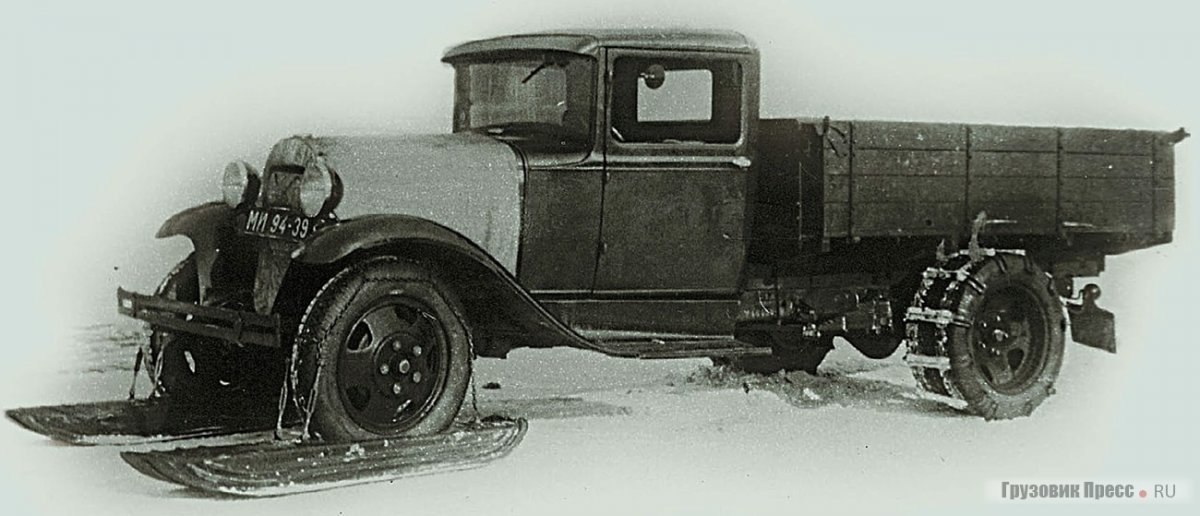

ГАЗ-АА (Полуторка)

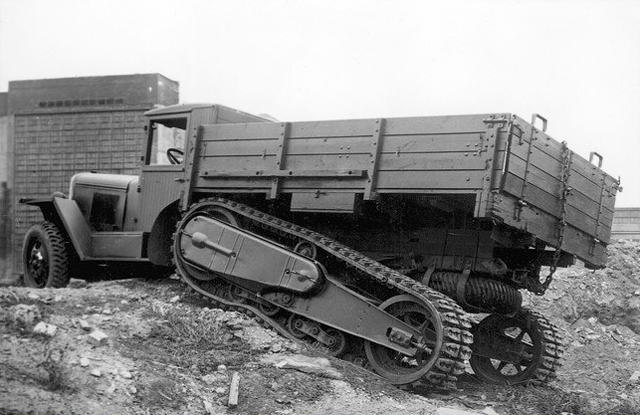

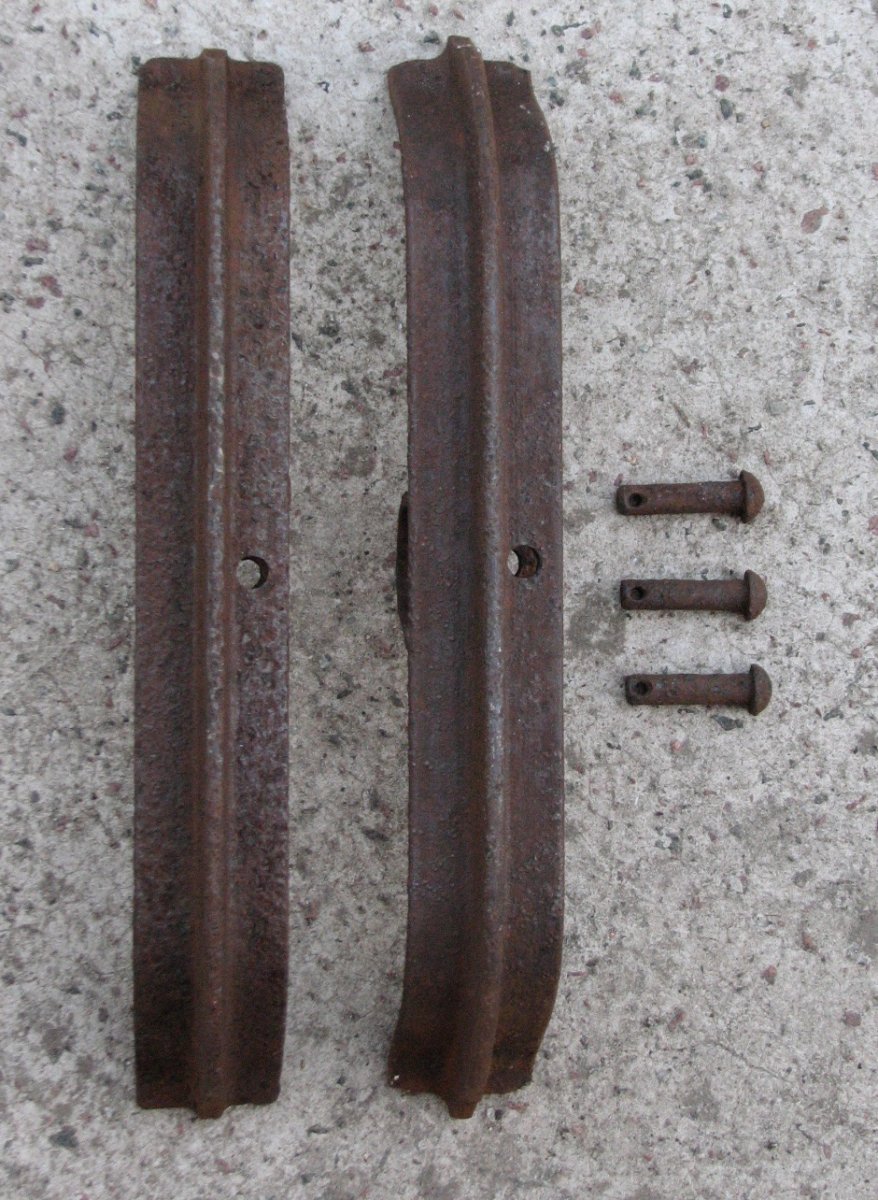

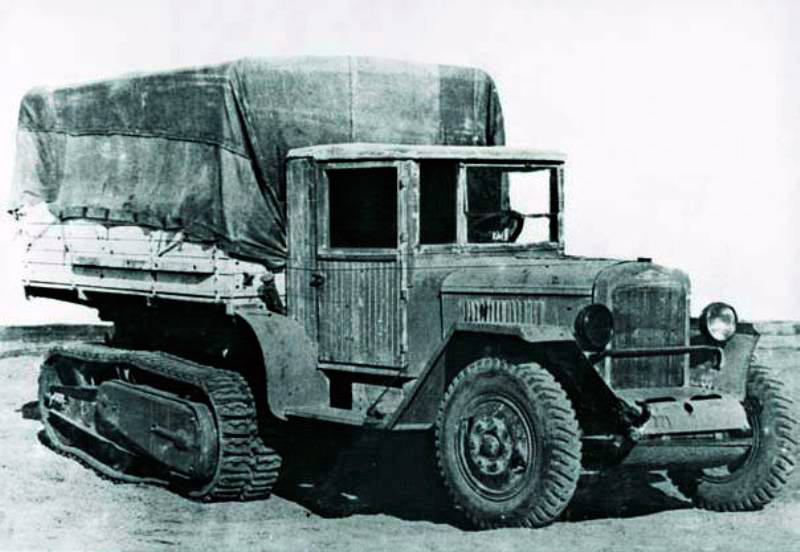

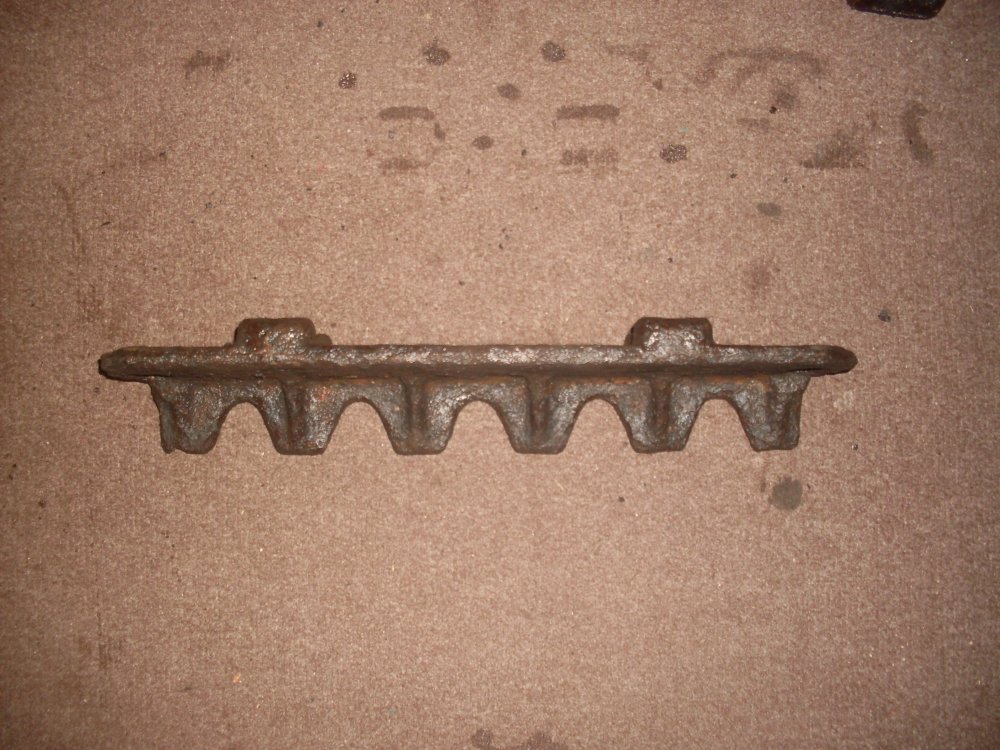

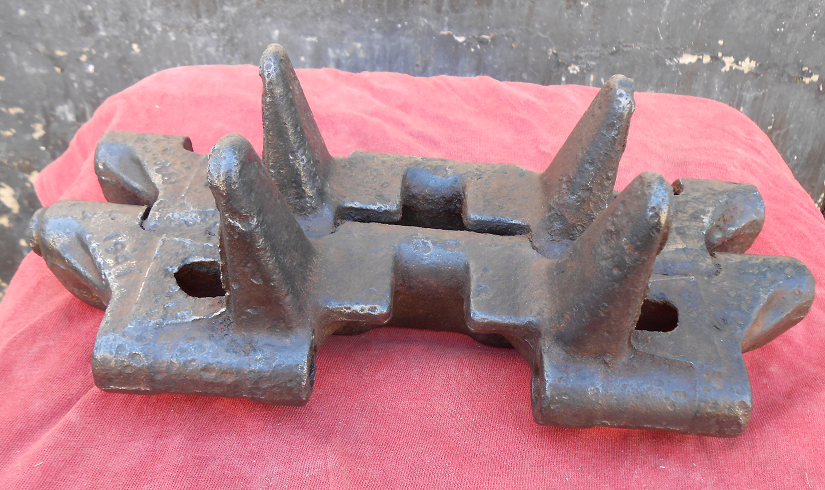

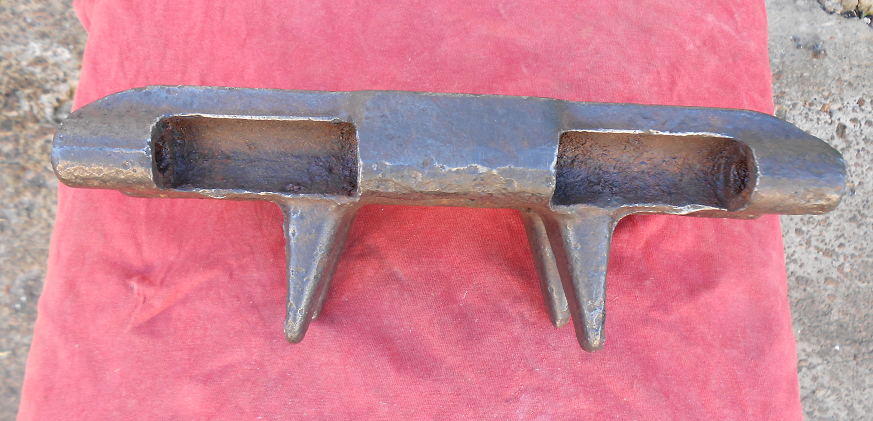

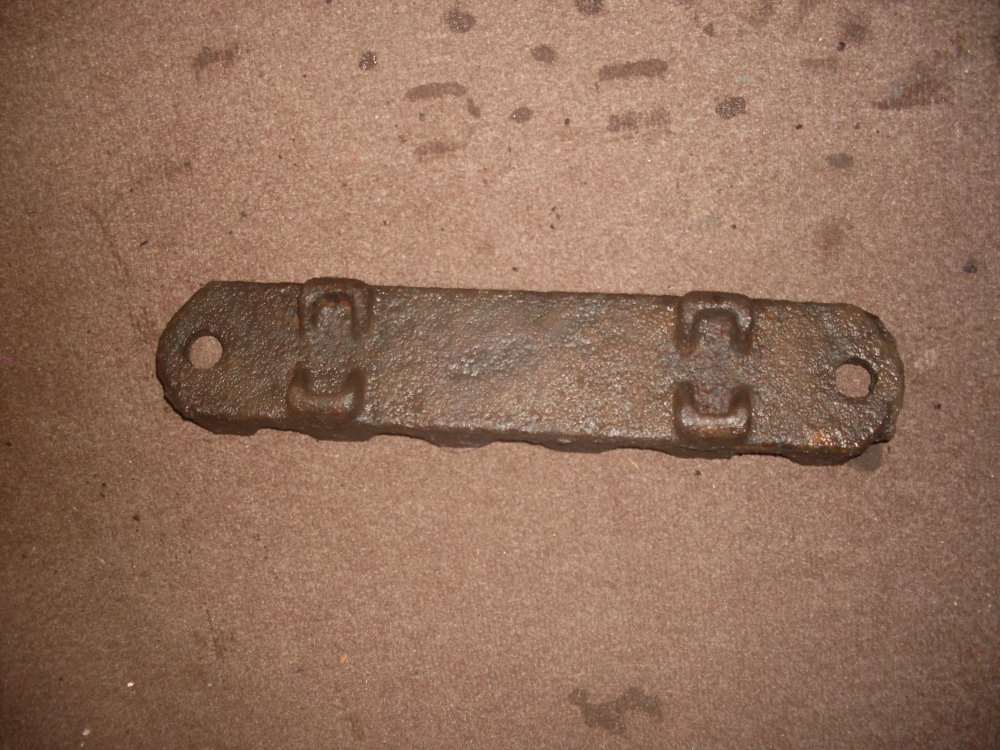

Металлические накладки ЗИС-42

Гусеничная лента (общей шириной 414 мм) представляла собой две резинотканевых ленты толщиной 21 мм и шириной 178 мм каждая, соединённых между собой металлическими накладками (шириной 356 мм).С этими накладками зацеплялись зубья ведущего колеса, а от соскакивания ленты удерживались штампованными плицами, которые крепились к лентам с внутренней стороны.

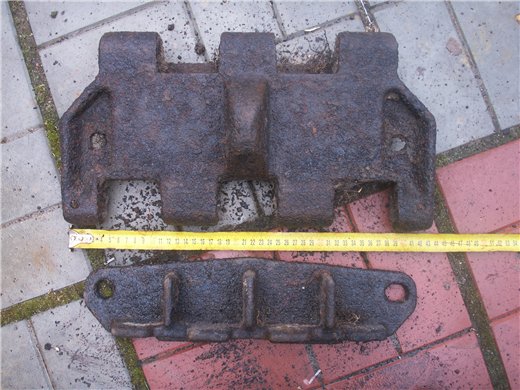

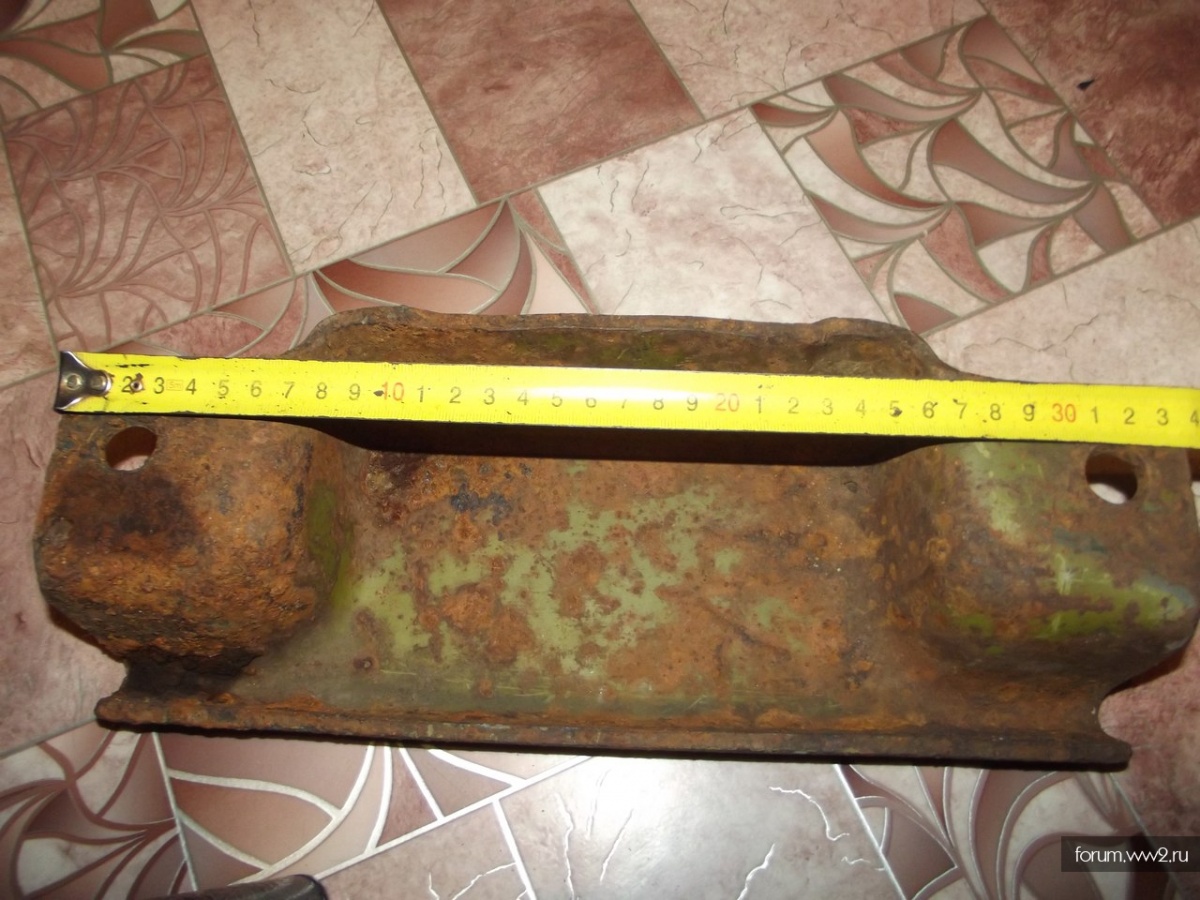

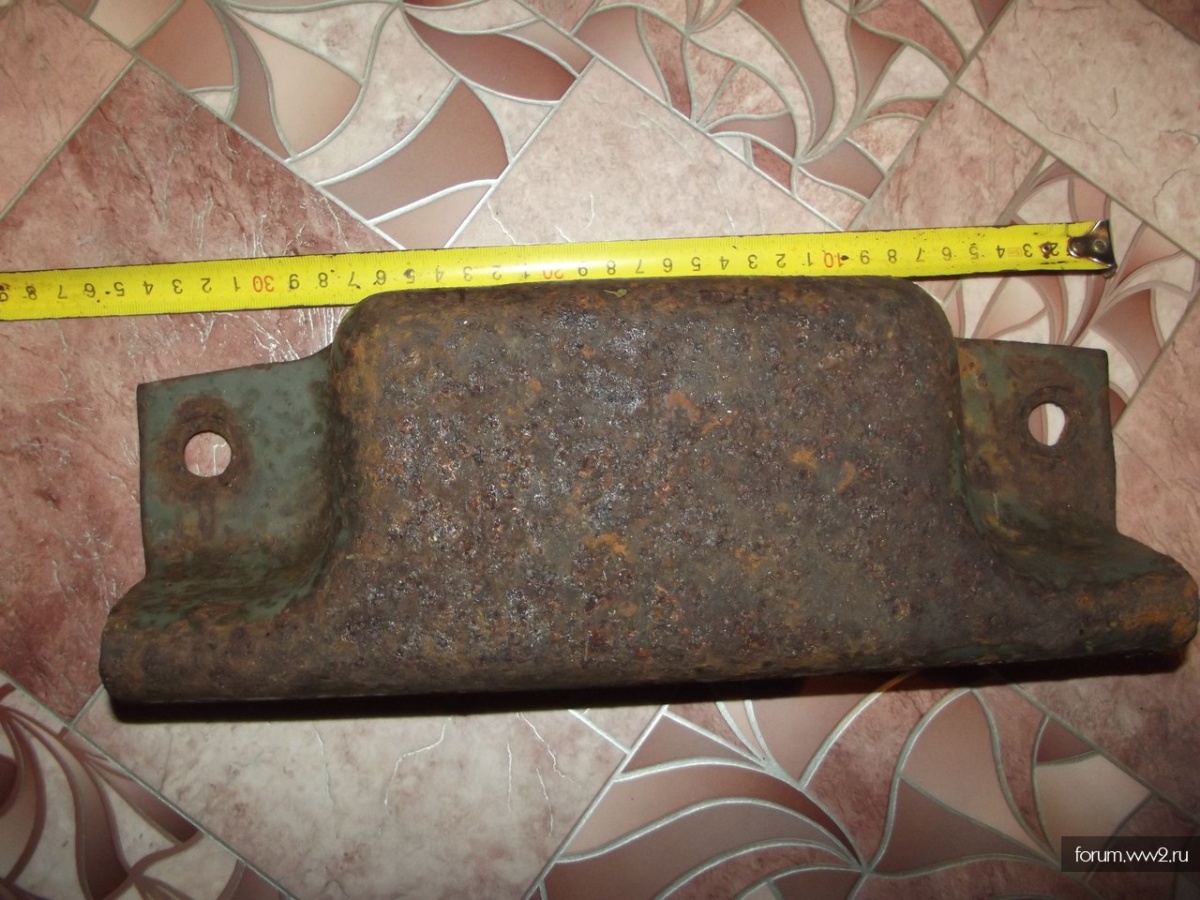

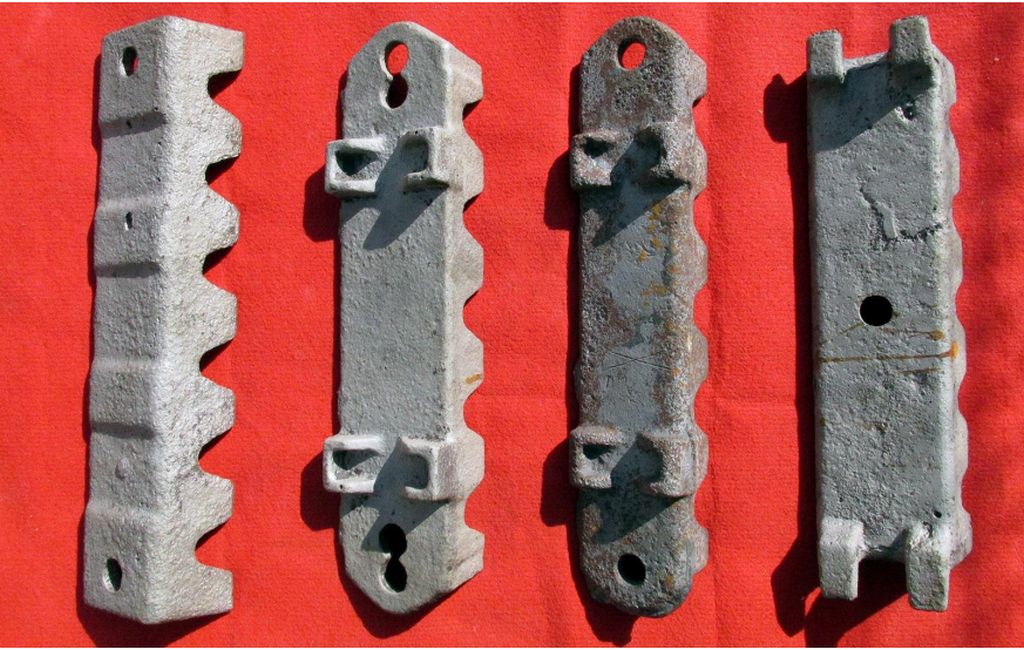

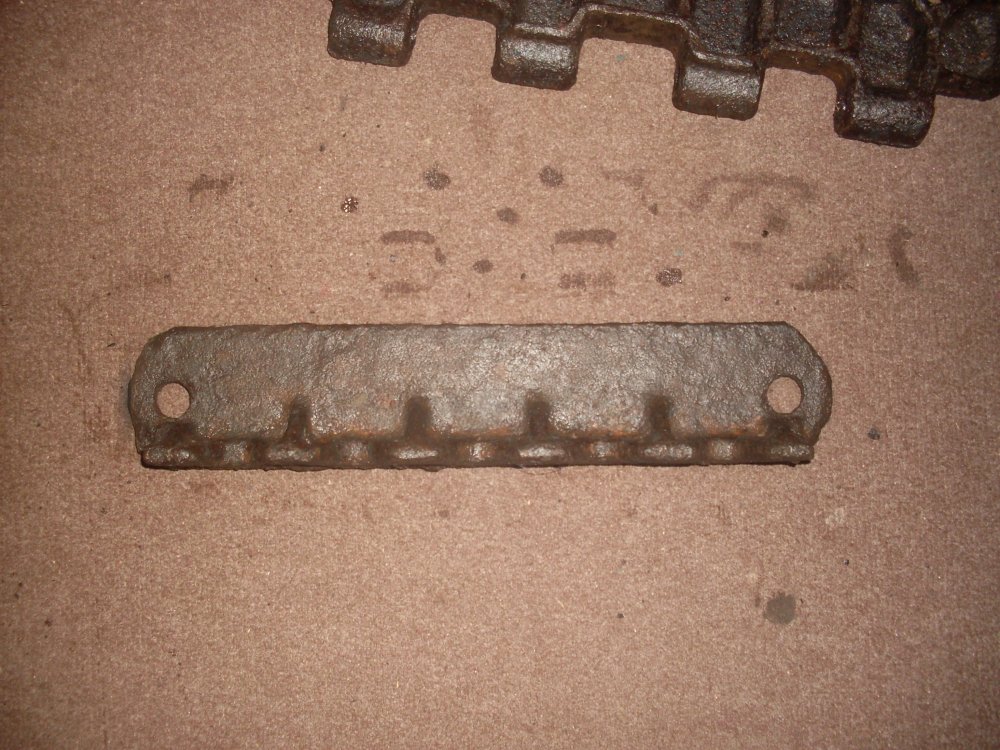

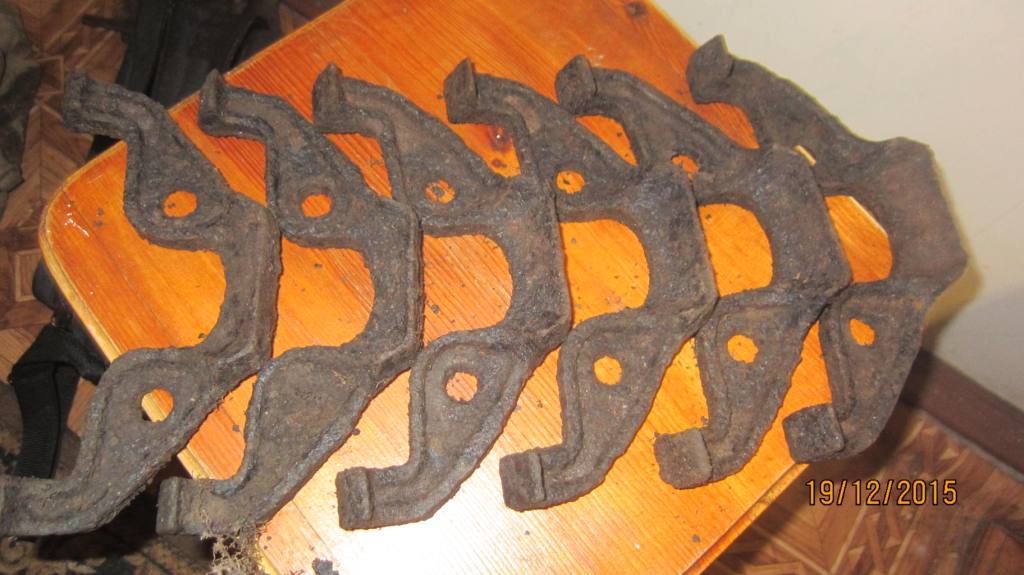

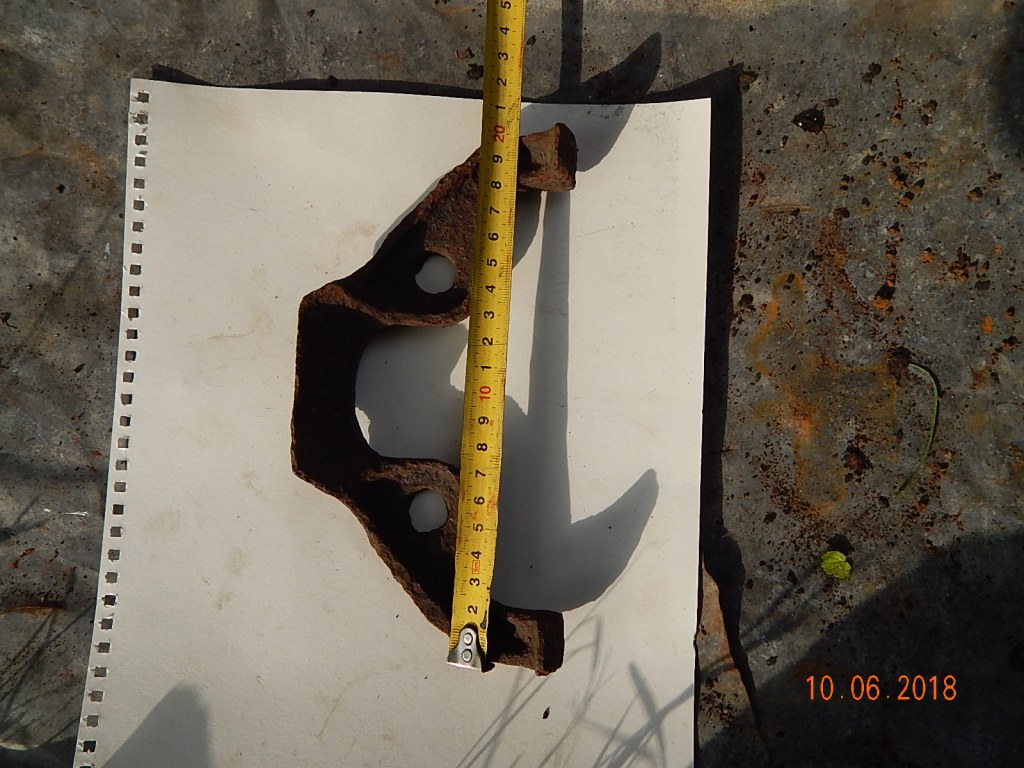

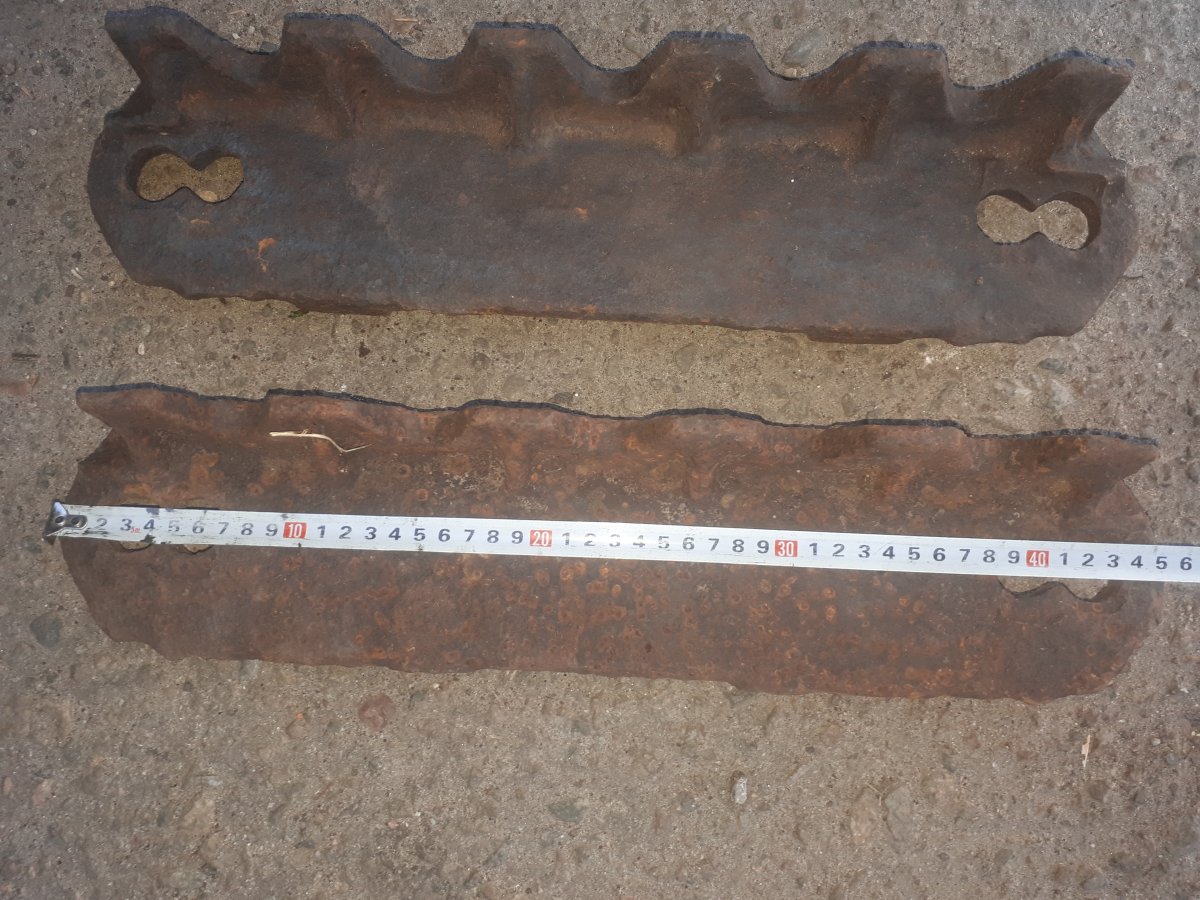

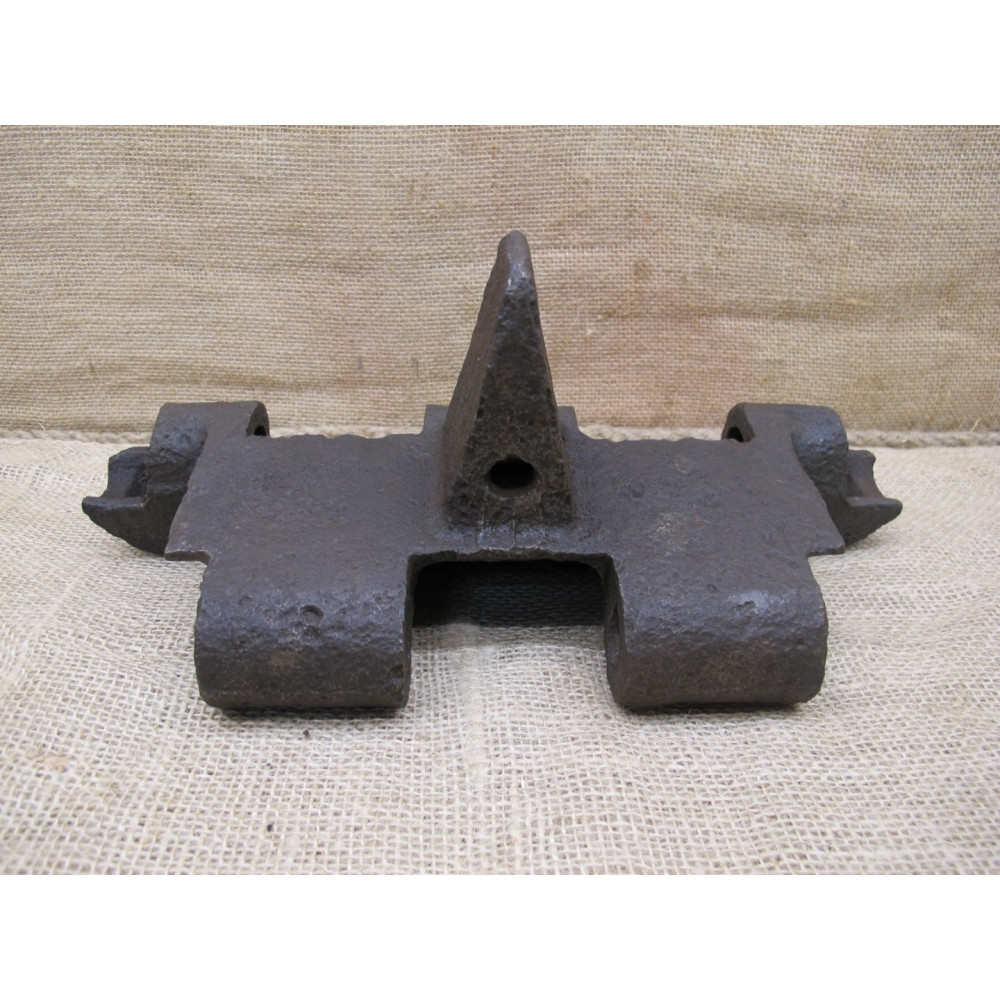

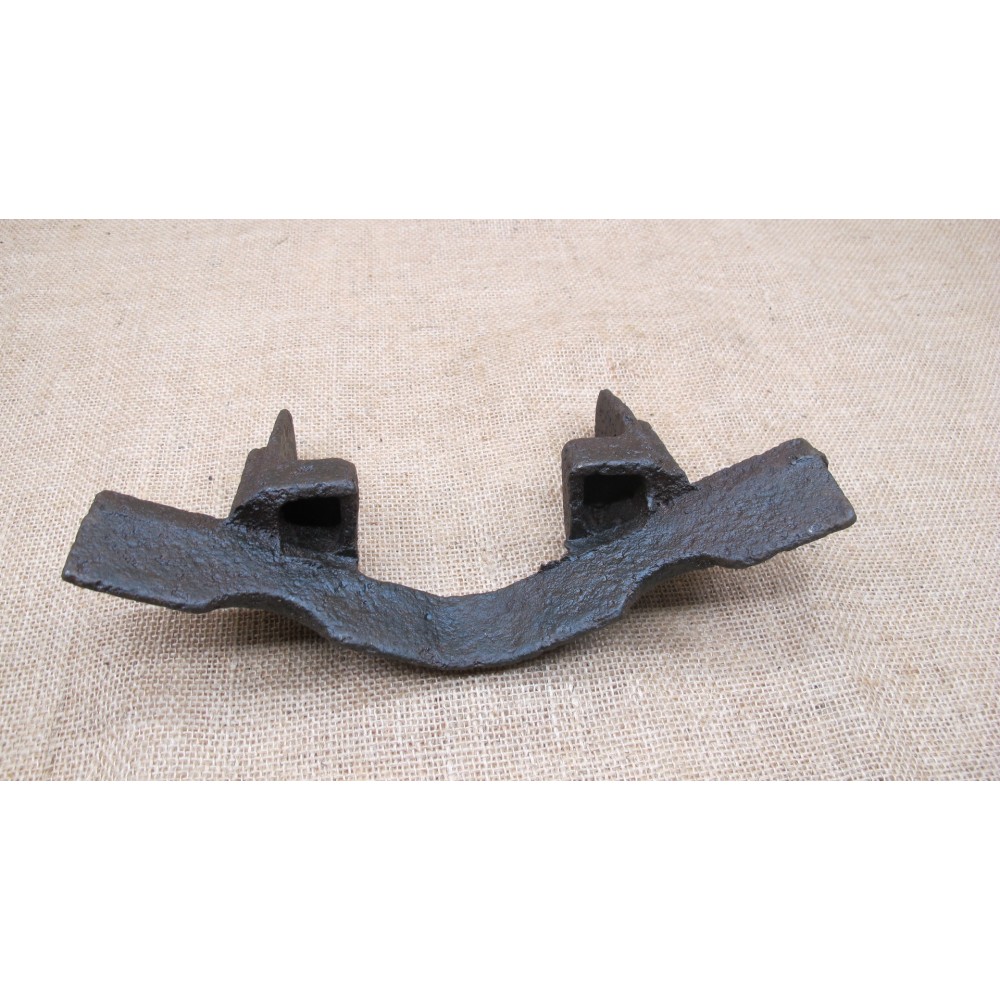

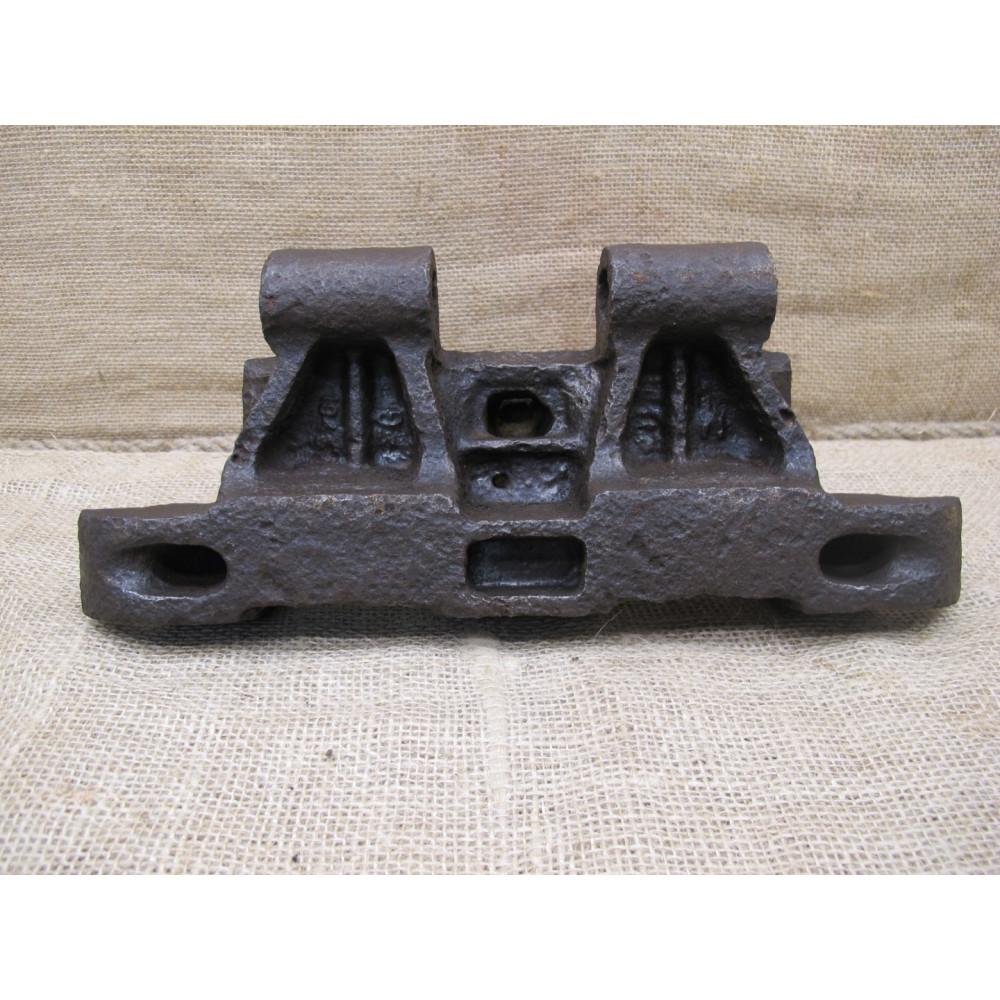

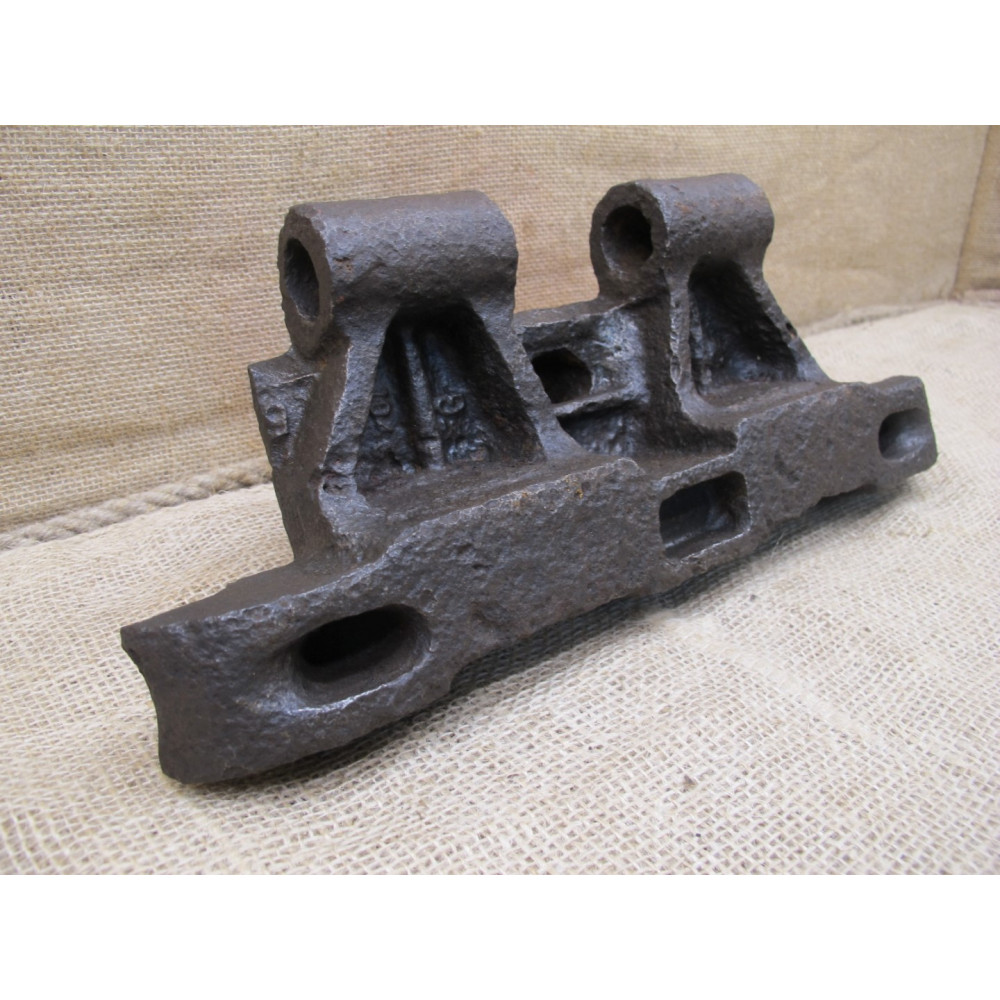

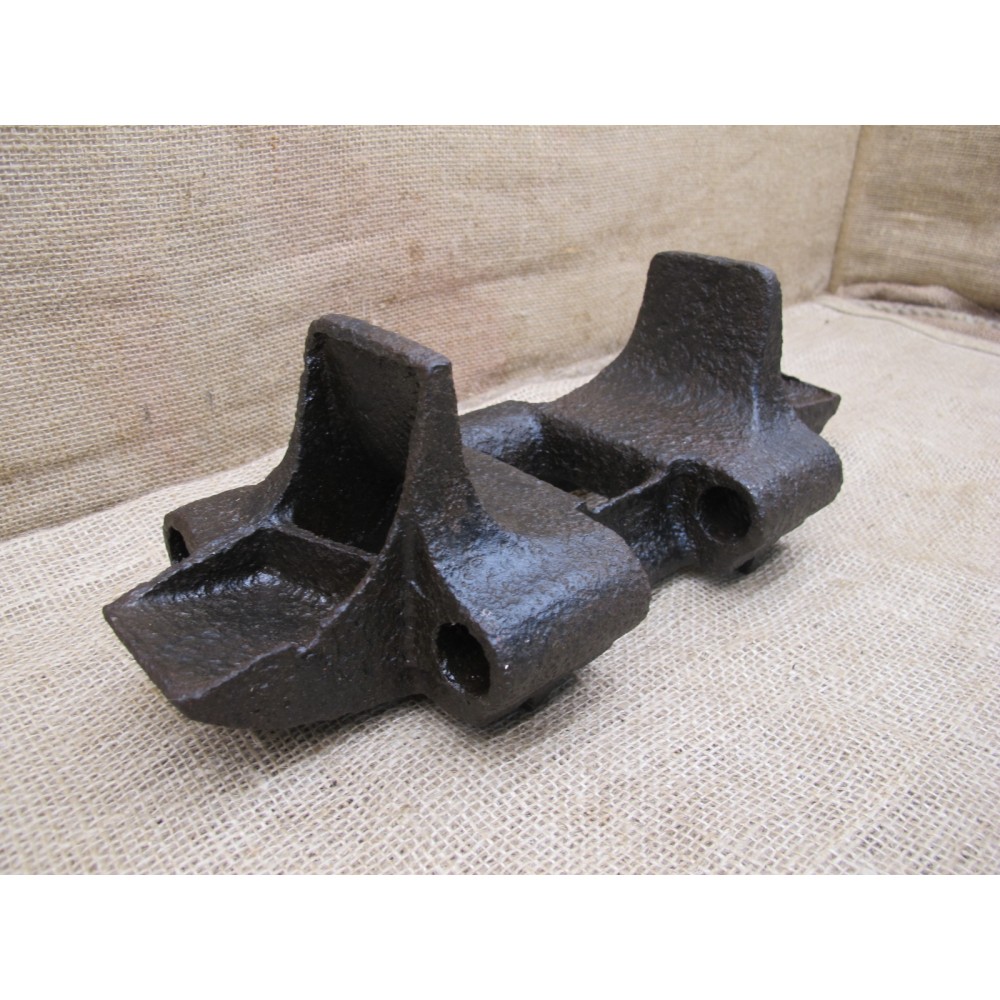

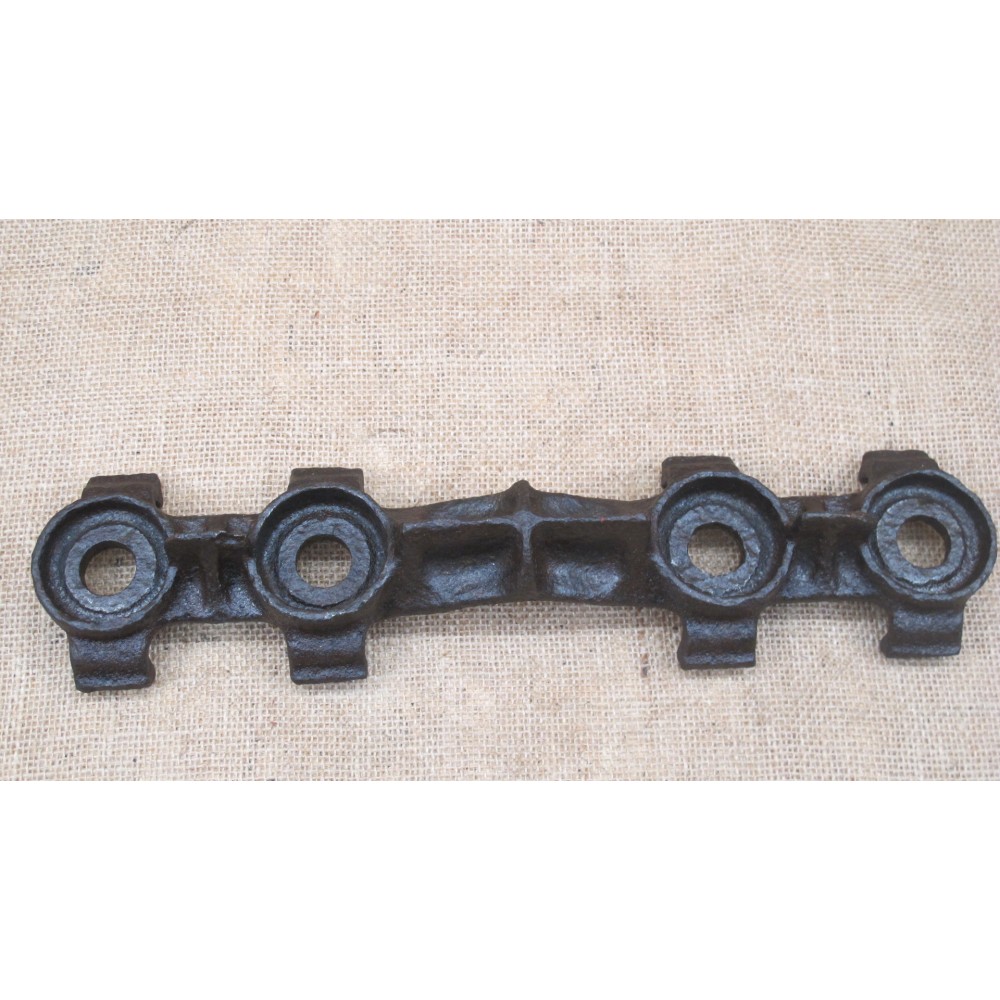

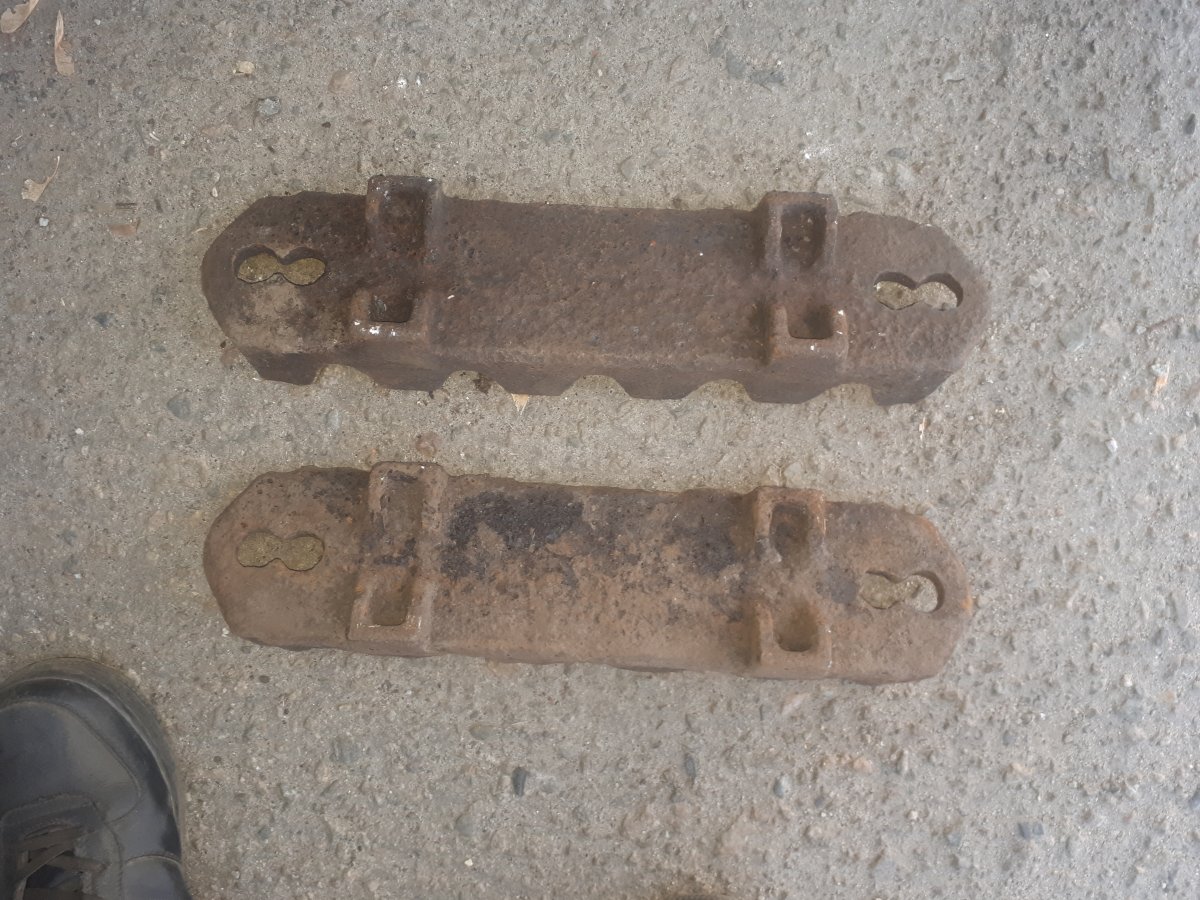

Металлические накладки:

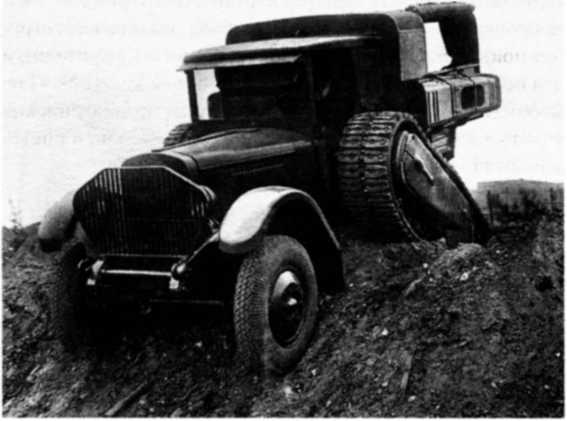

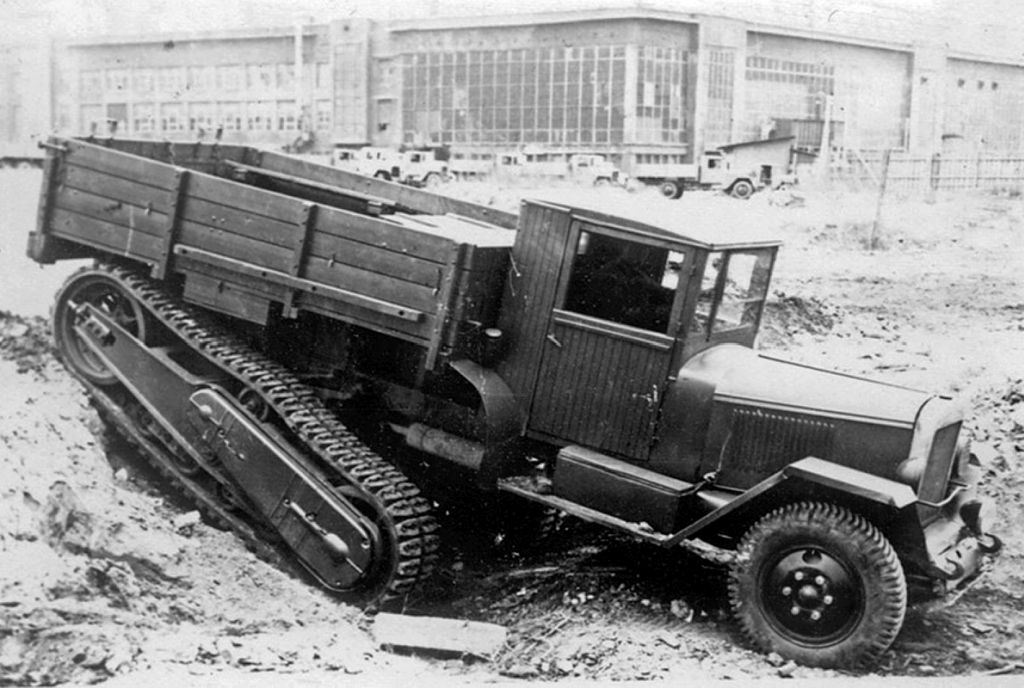

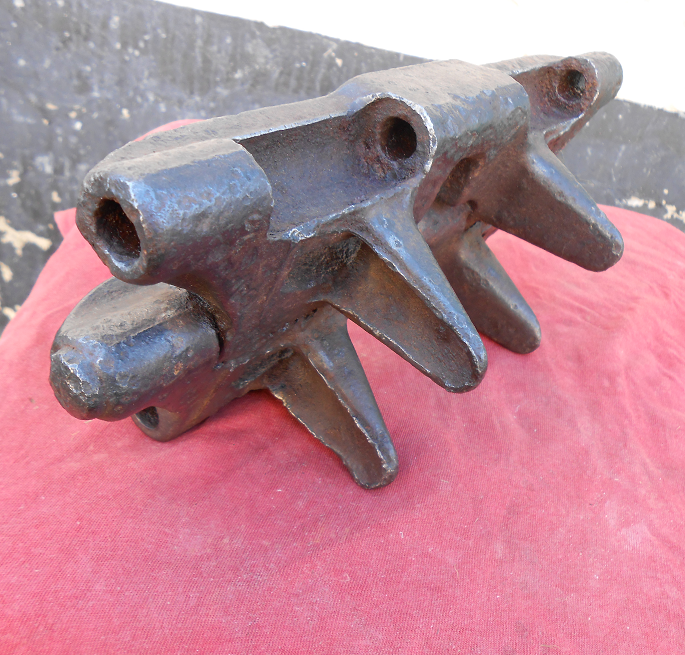

ЗИС-42

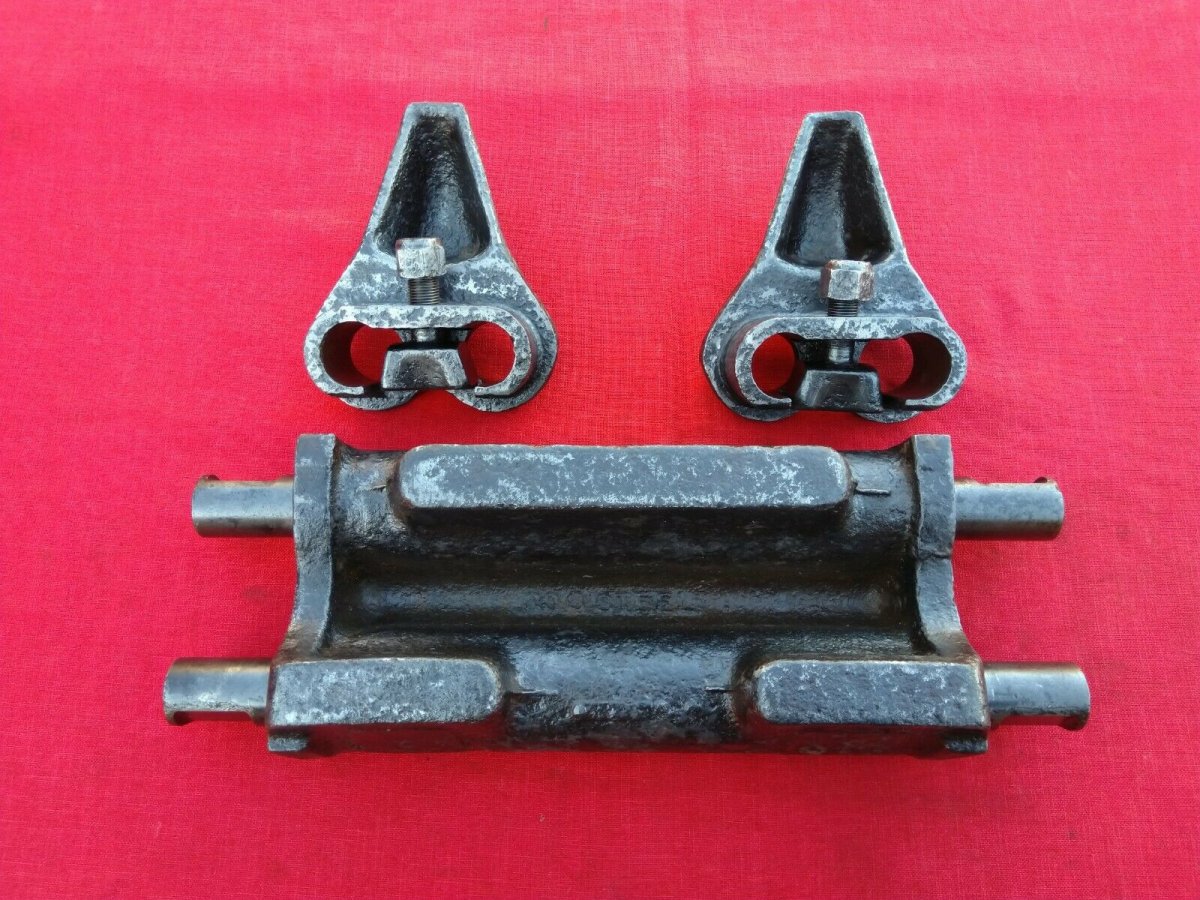

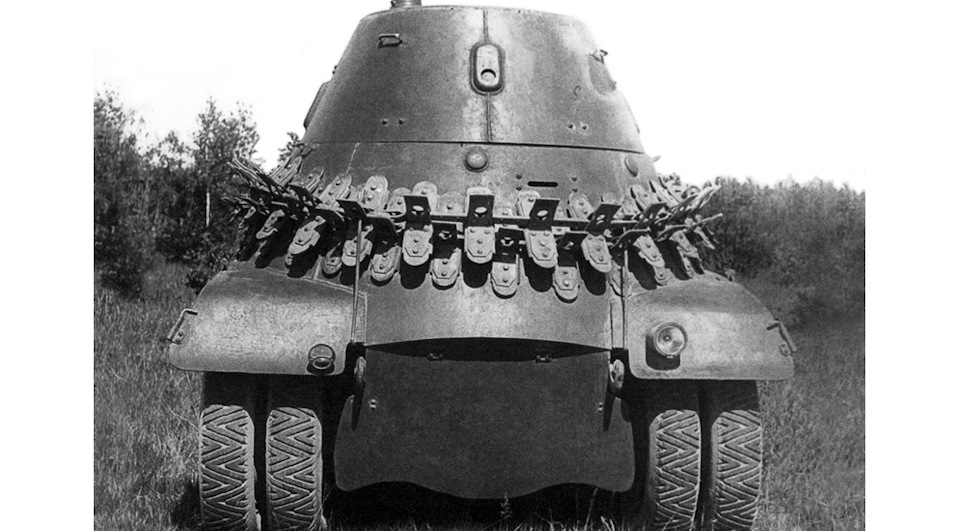

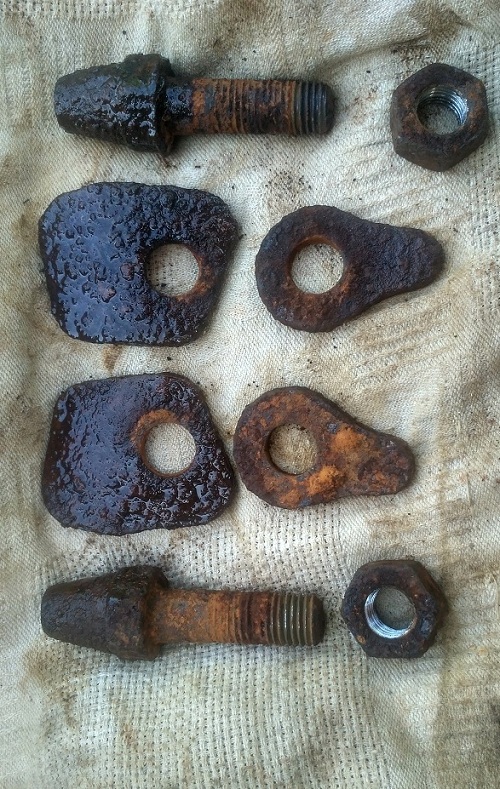

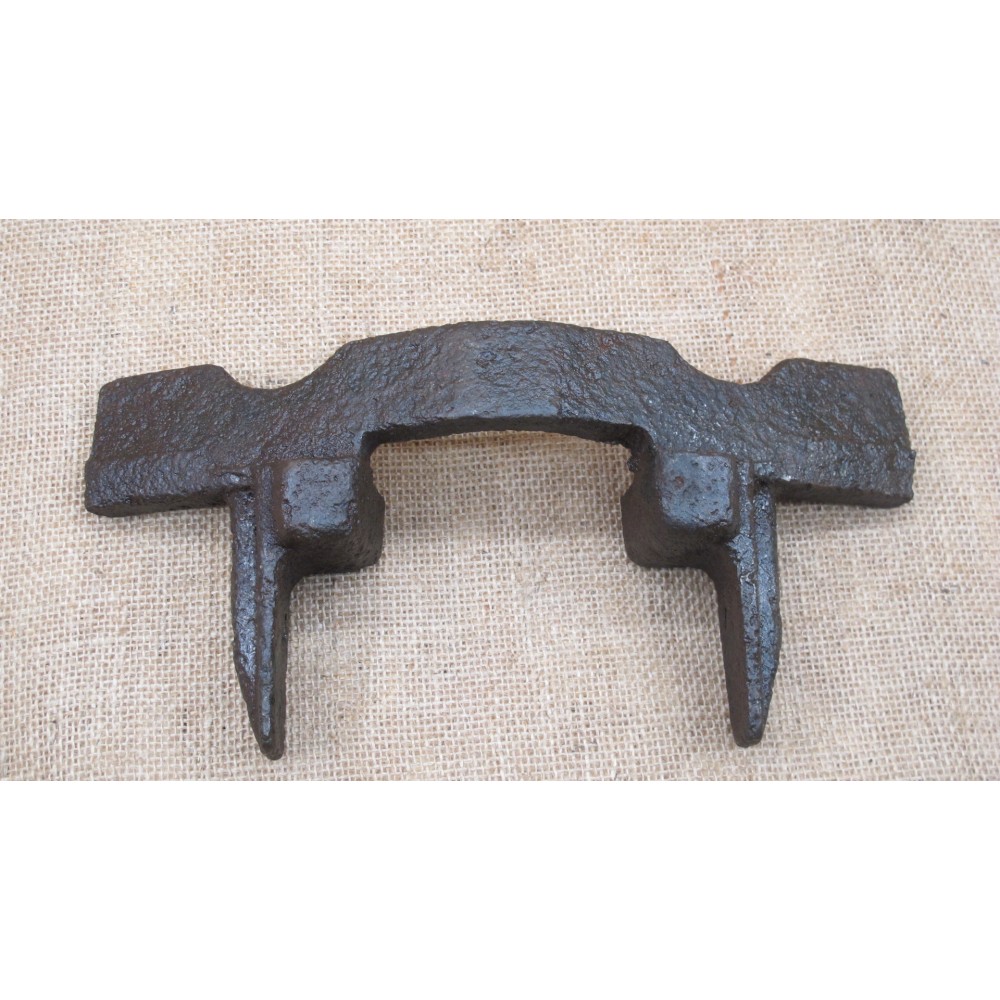

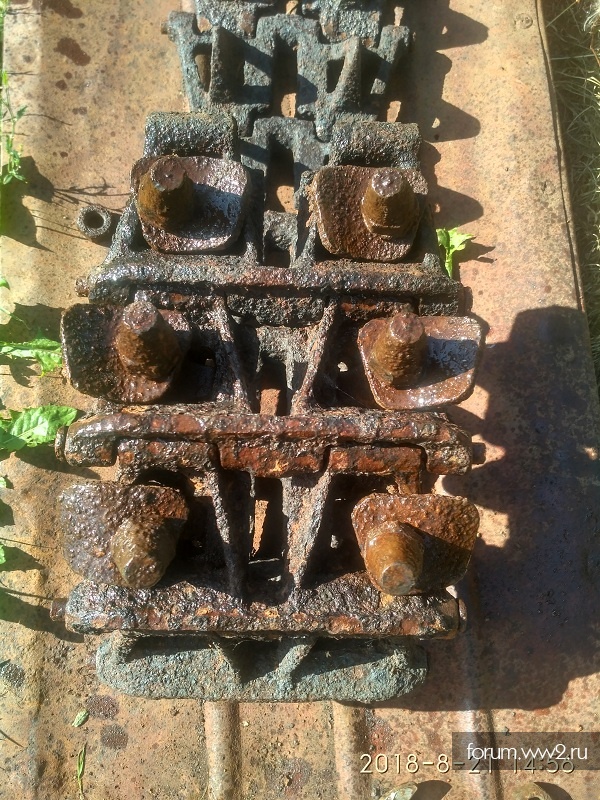

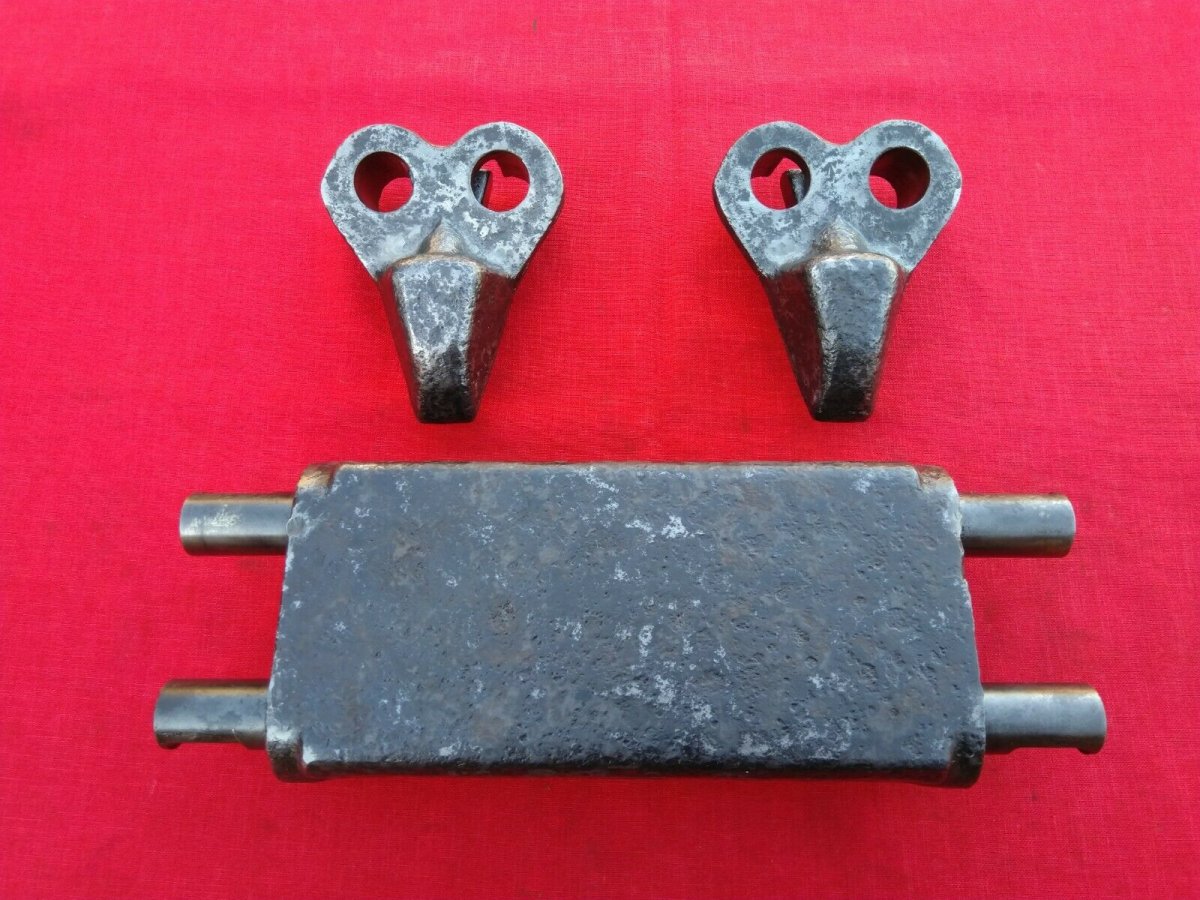

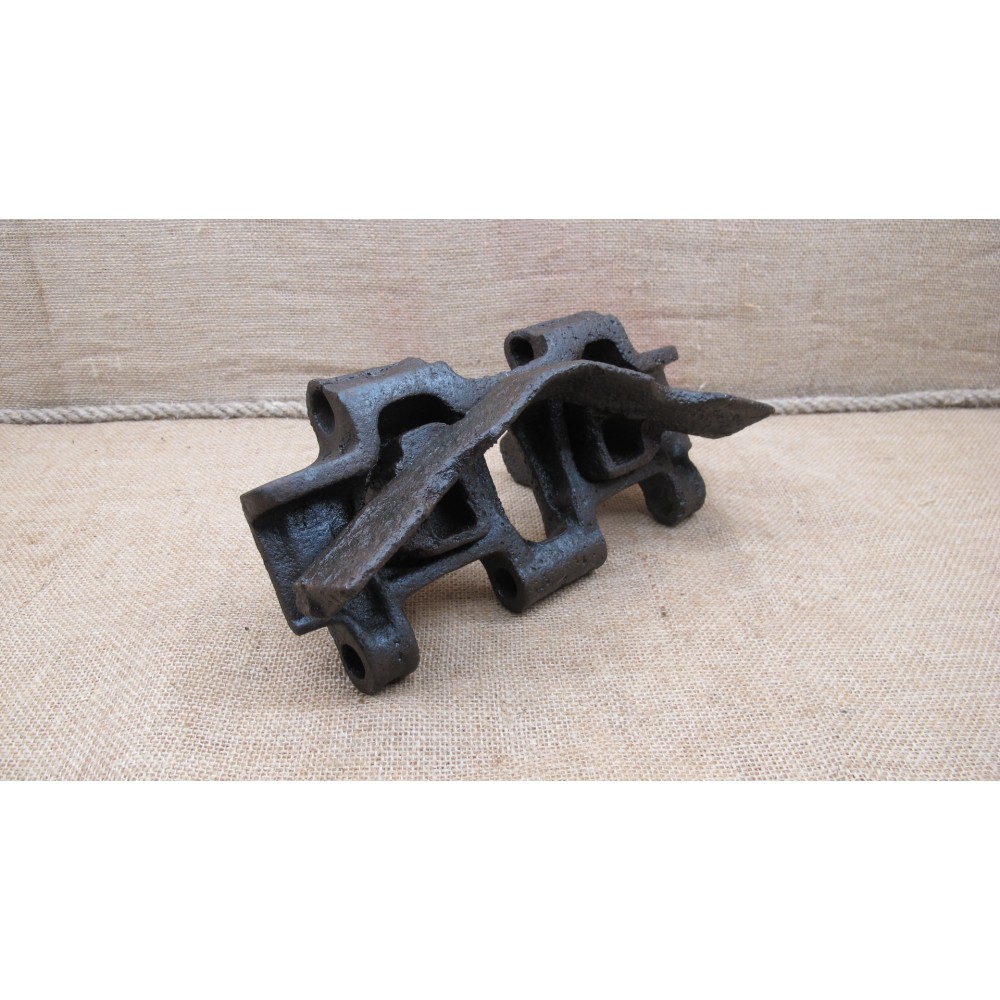

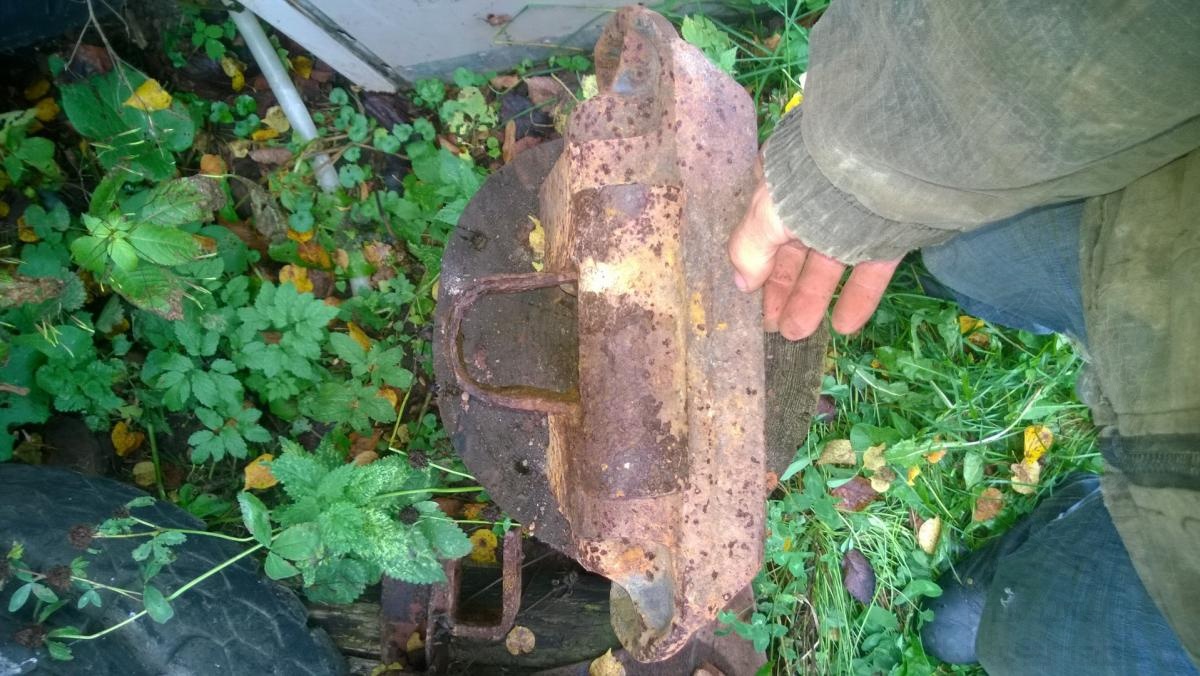

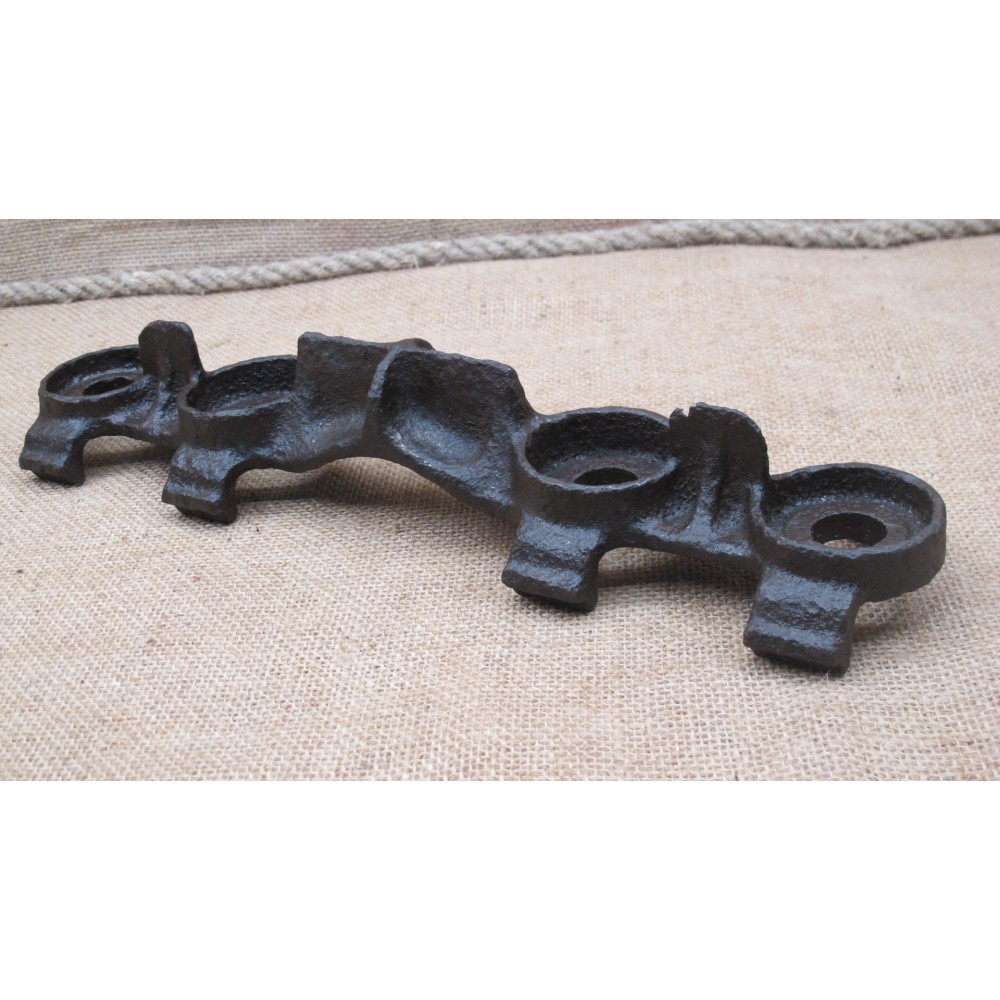

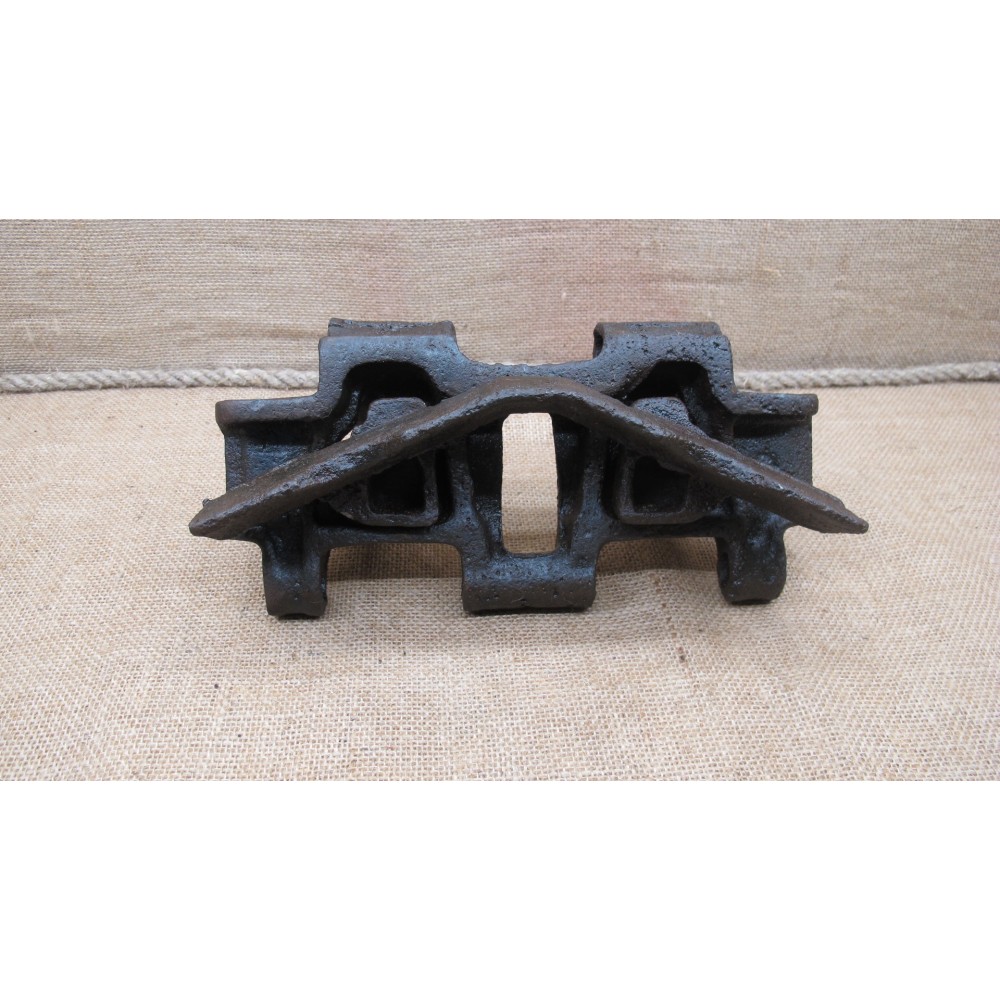

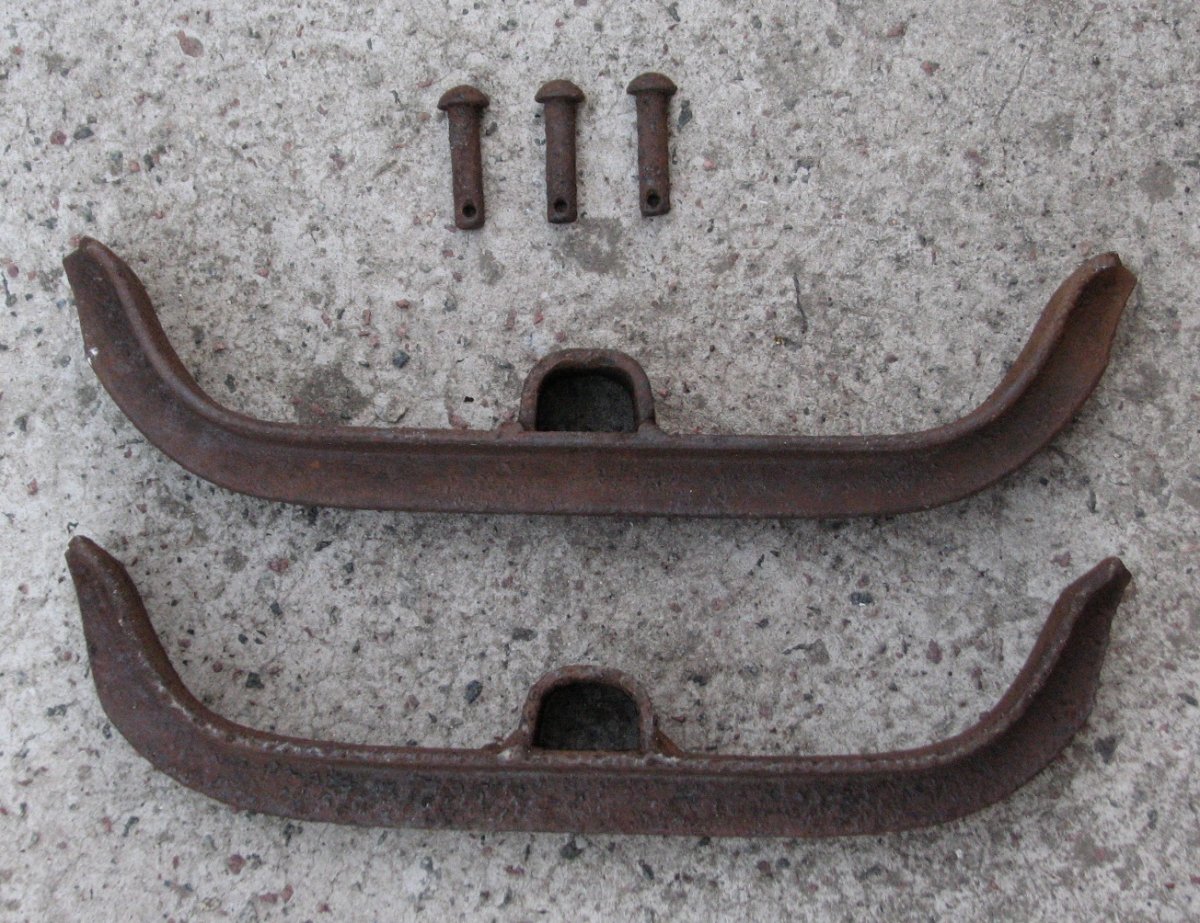

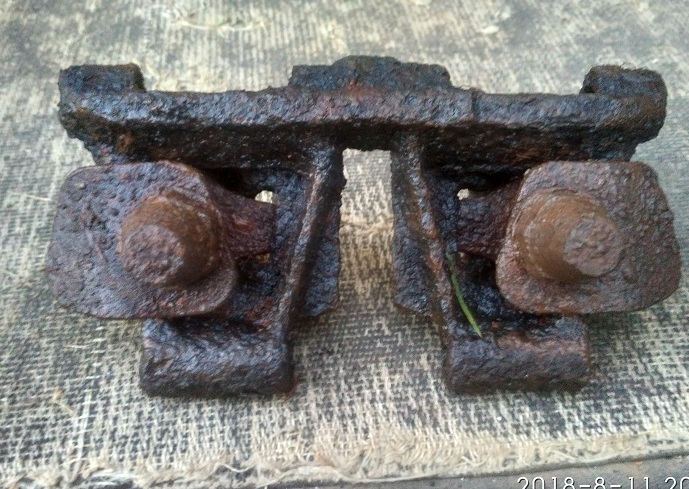

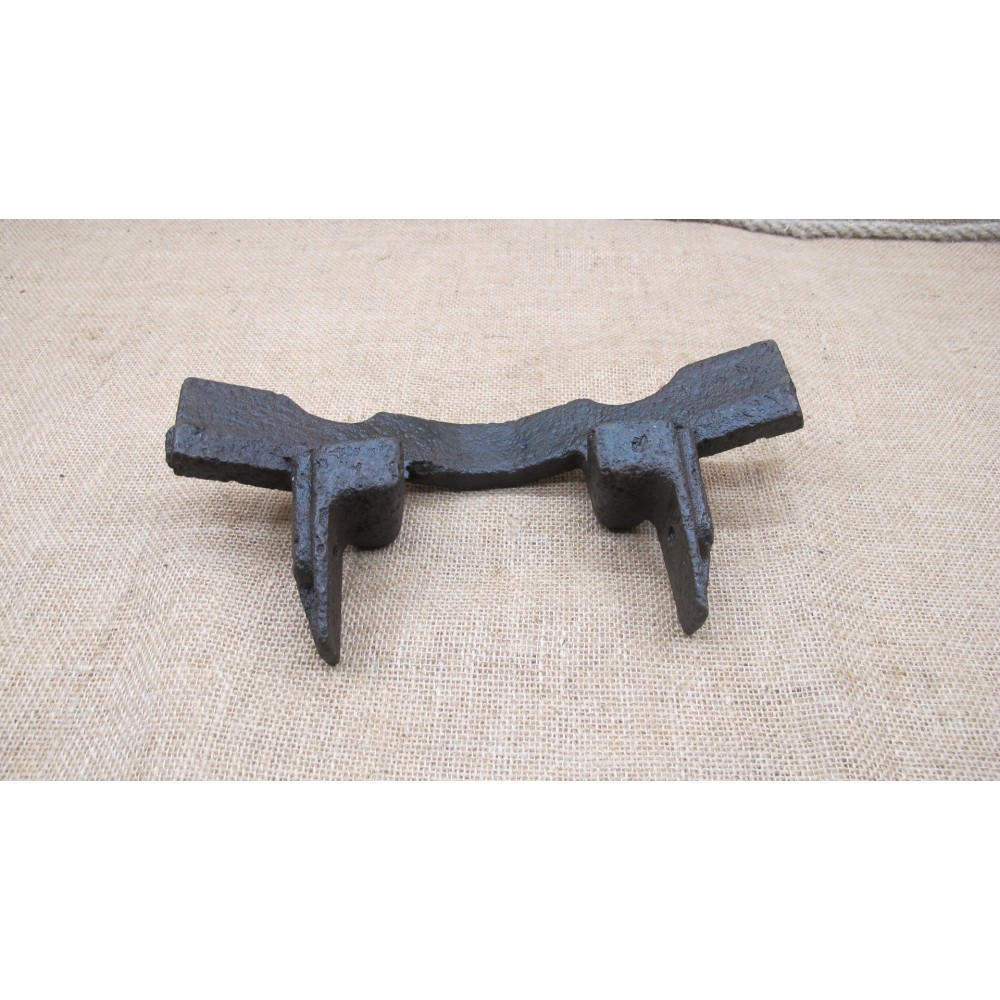

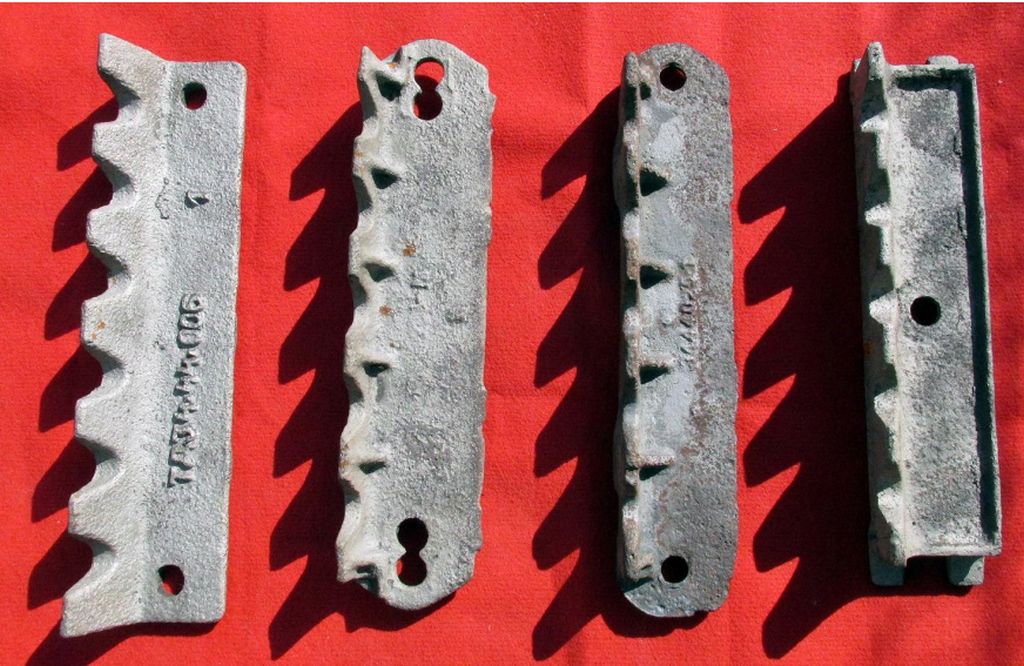

Дополнительные грунтозацепы.

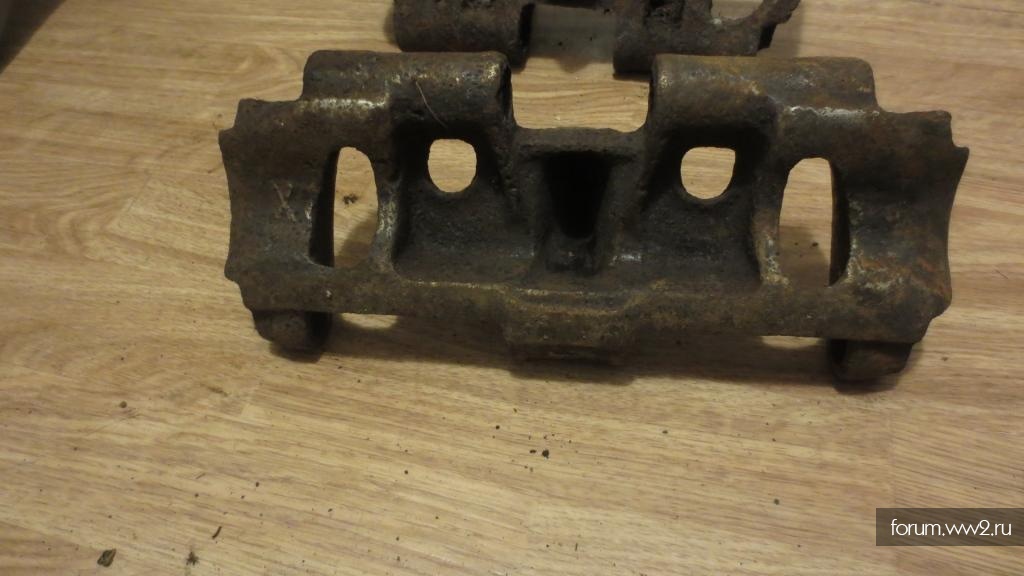

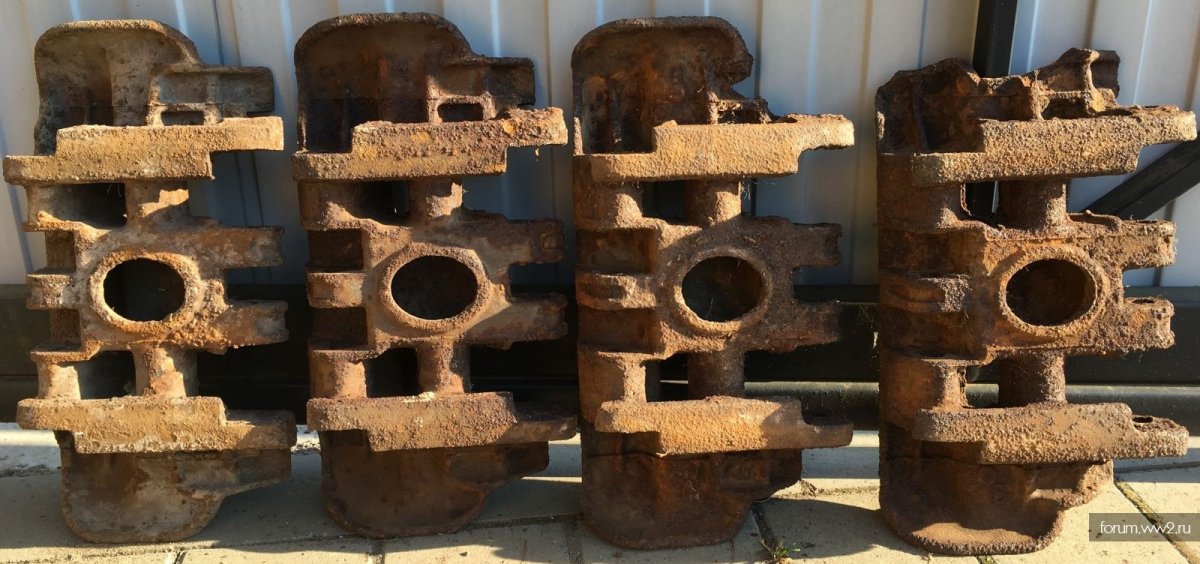

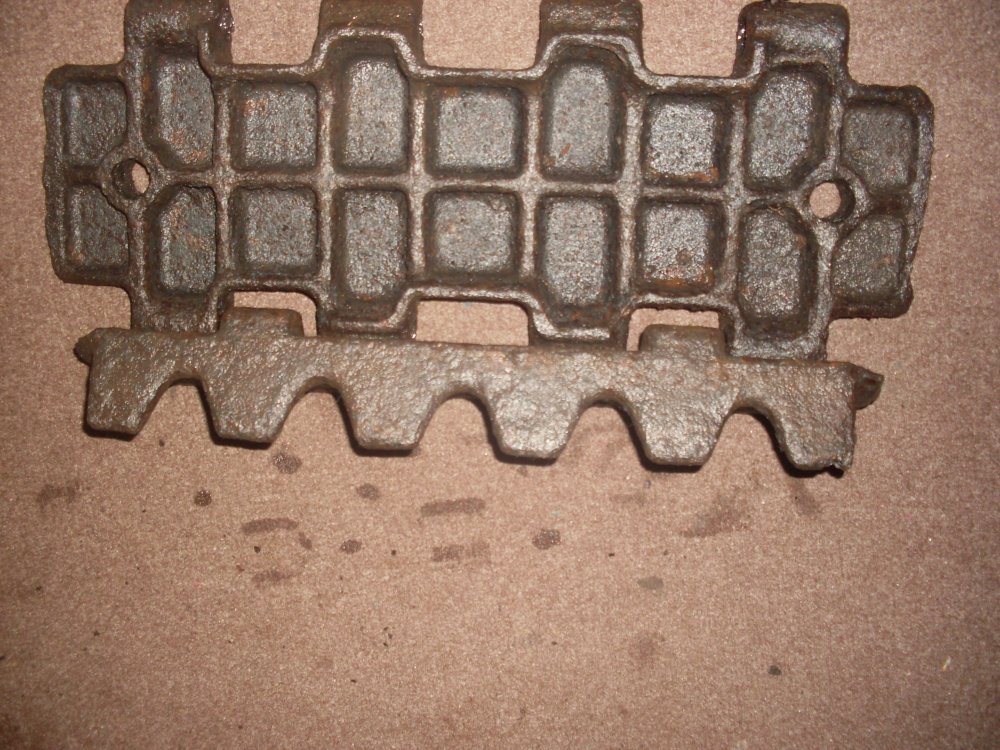

Т-20 "Комсомолец"



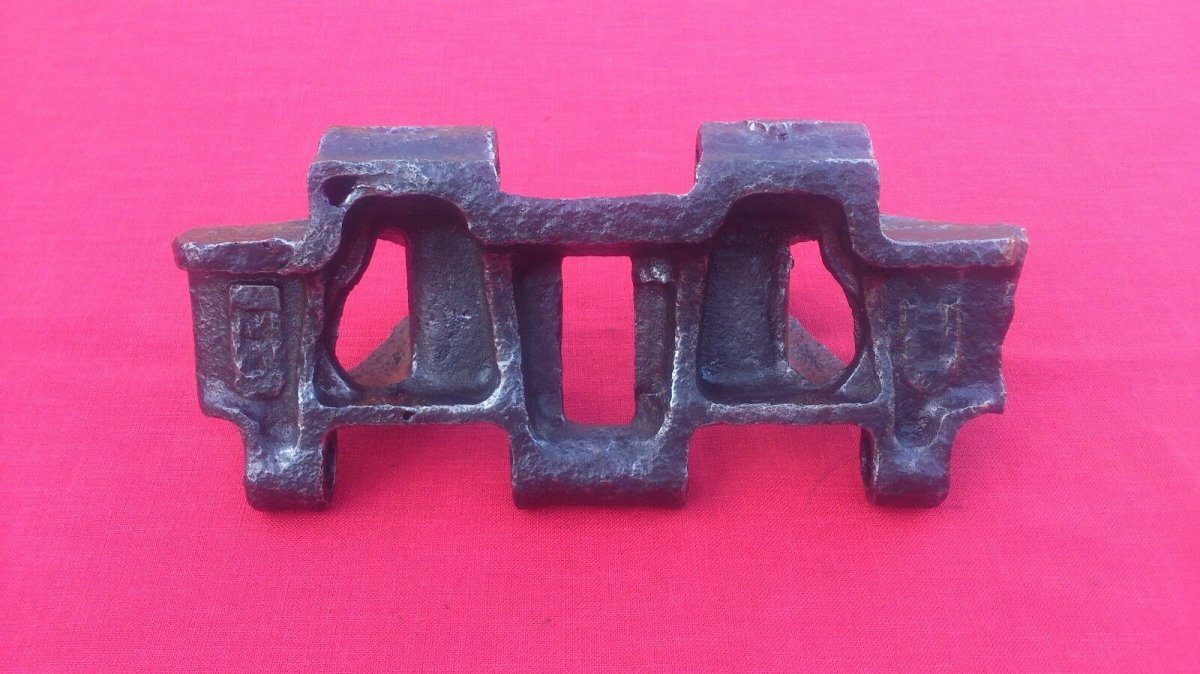

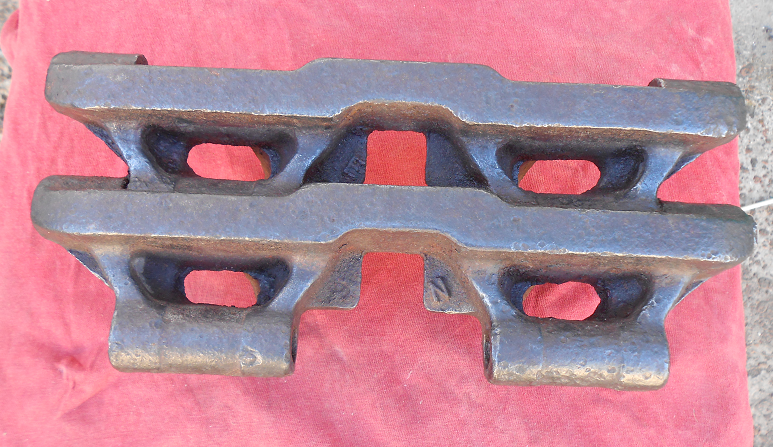

T-70M и СУ-76M



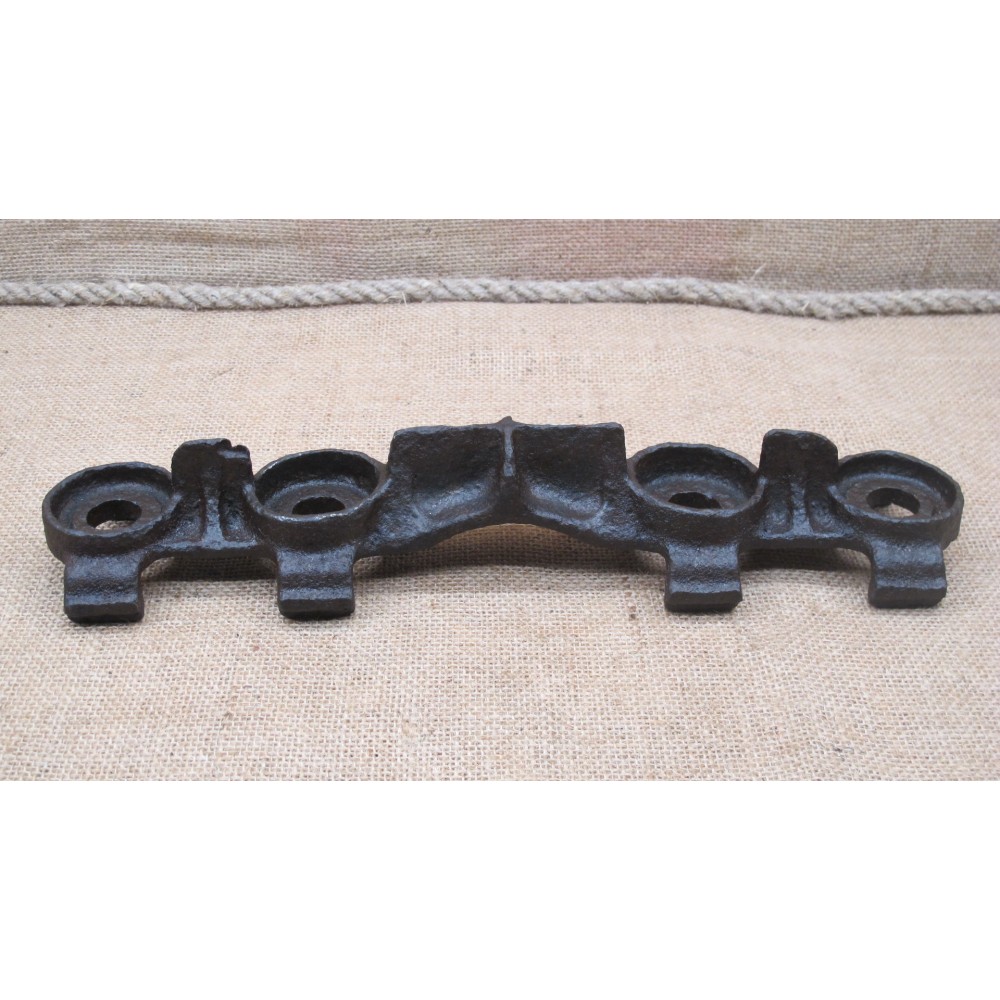

"Коминтерн"



СТЗ-5 НАТИ



T-34



США

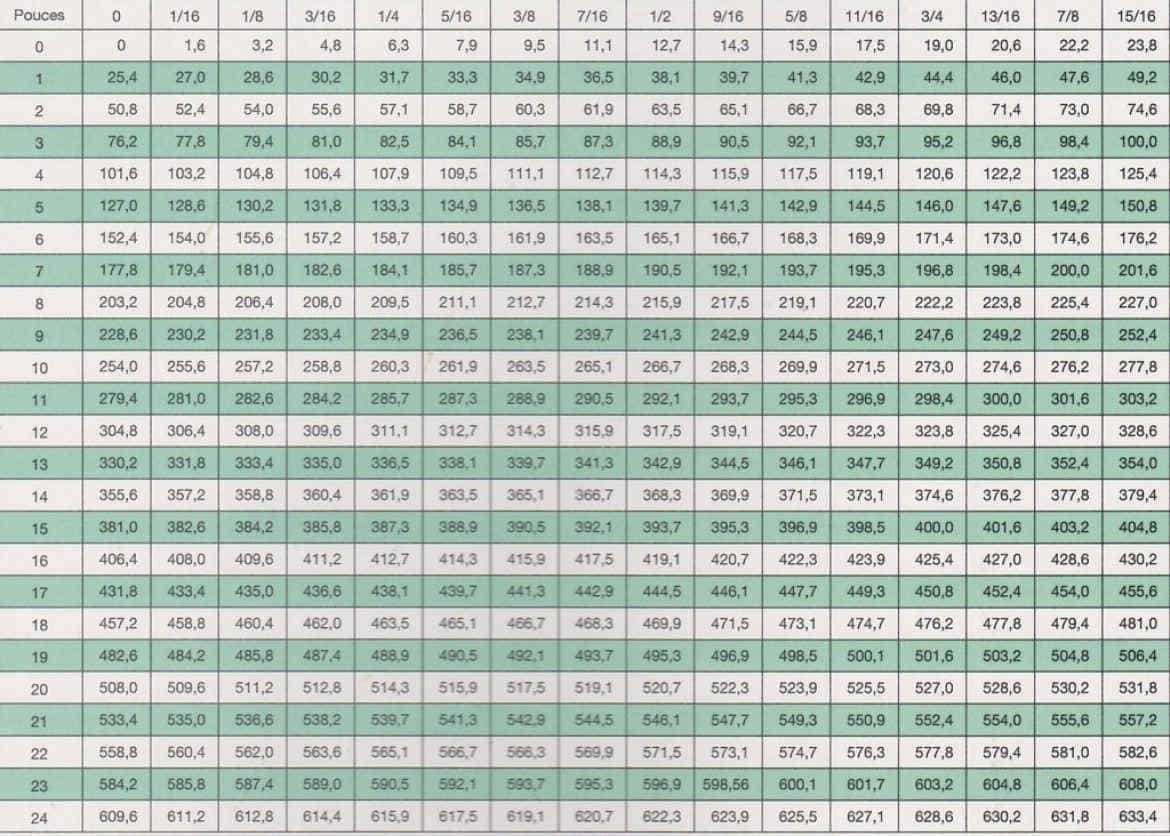

С траками американских танков есть одна проблема. По ту сторону океана всё мерится в дюймах. По этому дабавляю таблицу перевода дюймов в мм.



11 5/8" (295 мм)

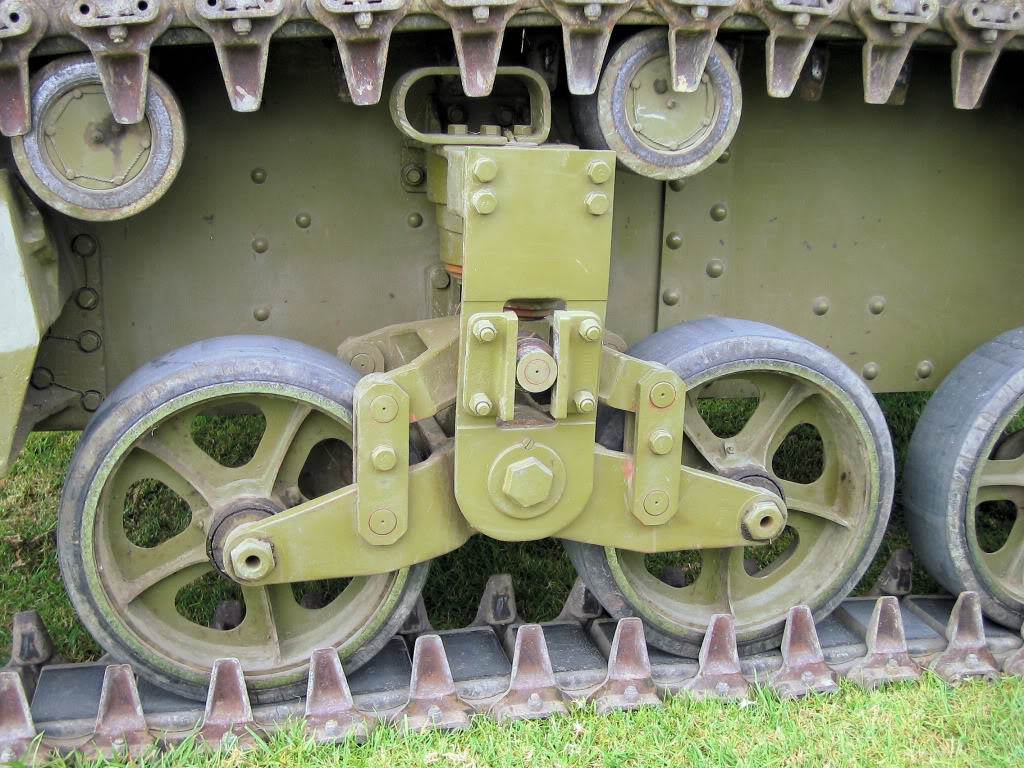

M3 Stuart

Американский лёгкий танк. В СССР поставлялся по программе ленд-лиза (1681 штук)
Траки стальные, обрезинённые, двухгребневые.



Траки двух типов:

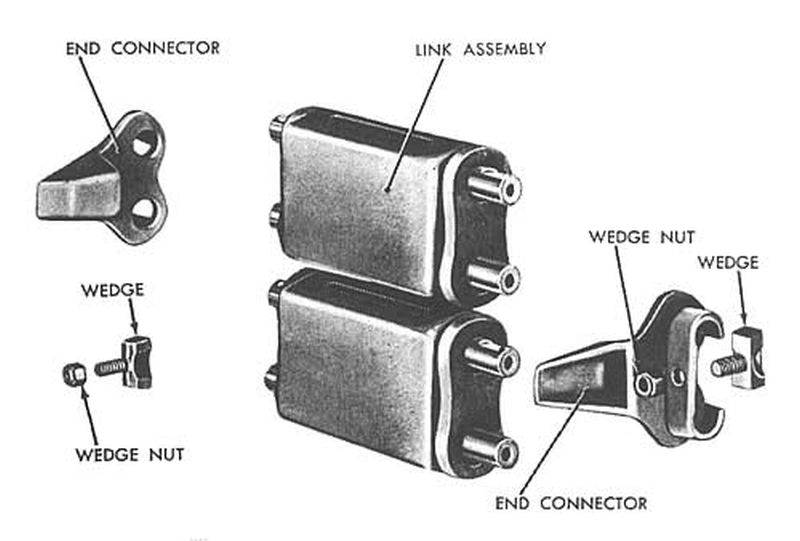

1. тип T 16

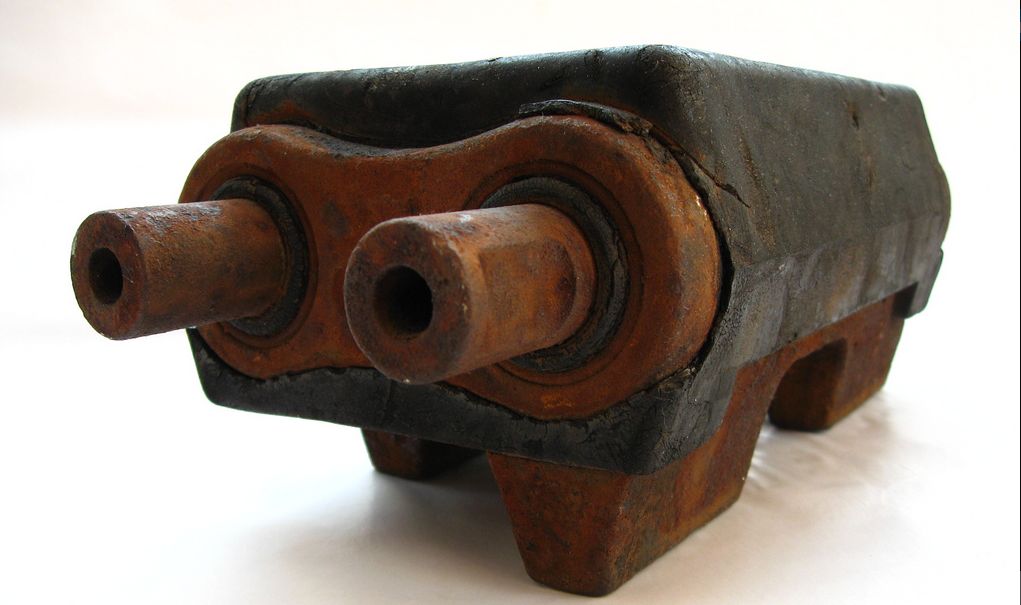

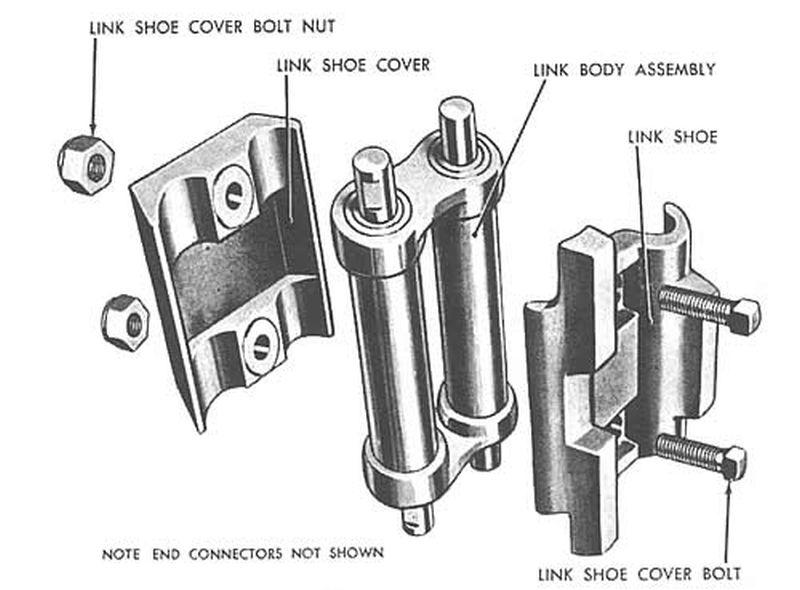

2. тип T 36 E6




Примечание:
В русской Википедии дан ошибочный размер - 194 мм. В этом можно убедиться по фото, где трак танка M3 Stuart (295 мм) находится рядом с траком танка M4 Sherman (420мм)

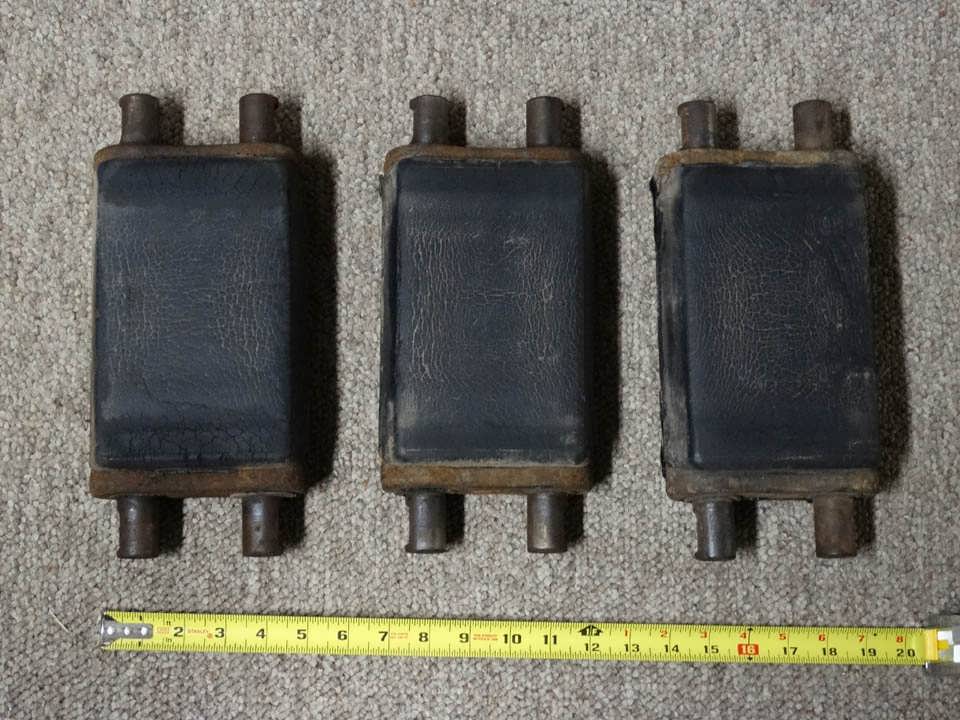

А также по фото, где под траками видна дюймовая линейка.
M3 Stuart в Красной Армии:



16" (406 мм) и 16 9/16" (420 мм)

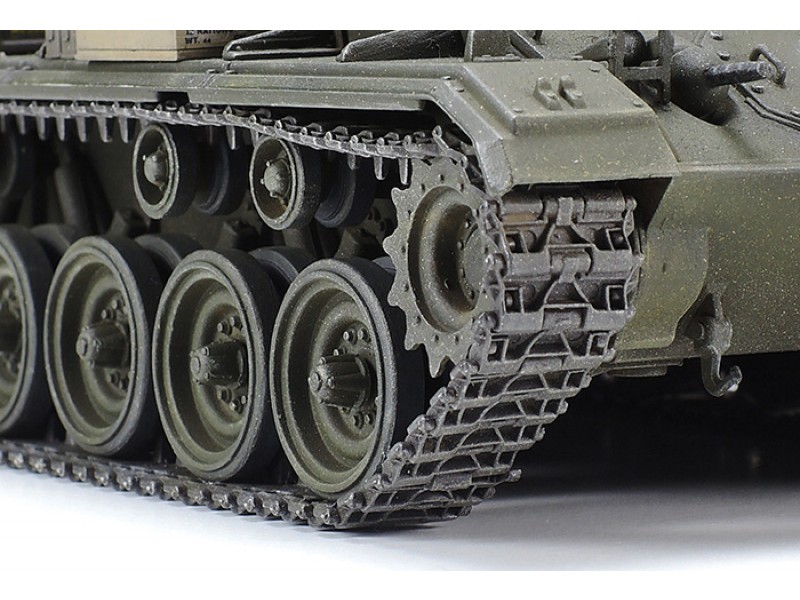

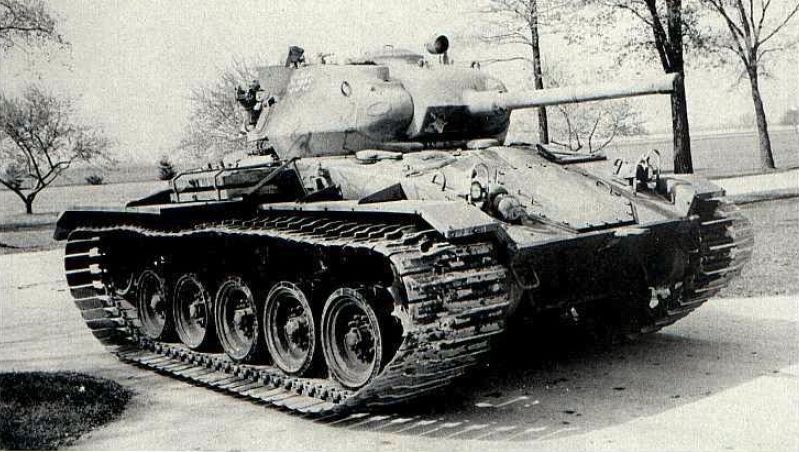

M24 Chaffee

Американский лёгкий танк. В боях на Восточном фронте участия не принемал.
СССР получила 2 танка на испытания в рамках программы ленд-лиза.
Траки стальные, обрезинённые, одногребневые, цевочного зацепления.
Траки двух типов:

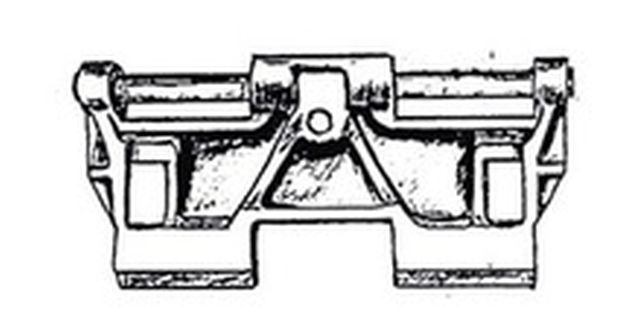

1. тип T 72, T 72 E1
16"(406 мм)


На гусеницы модели T 72 E1 могли также устанавливаться дополнительные стальные пластины, увеличивавшие её ширину до 711 мм.



2. тип T 85 E1
16 9/16"(420 мм)

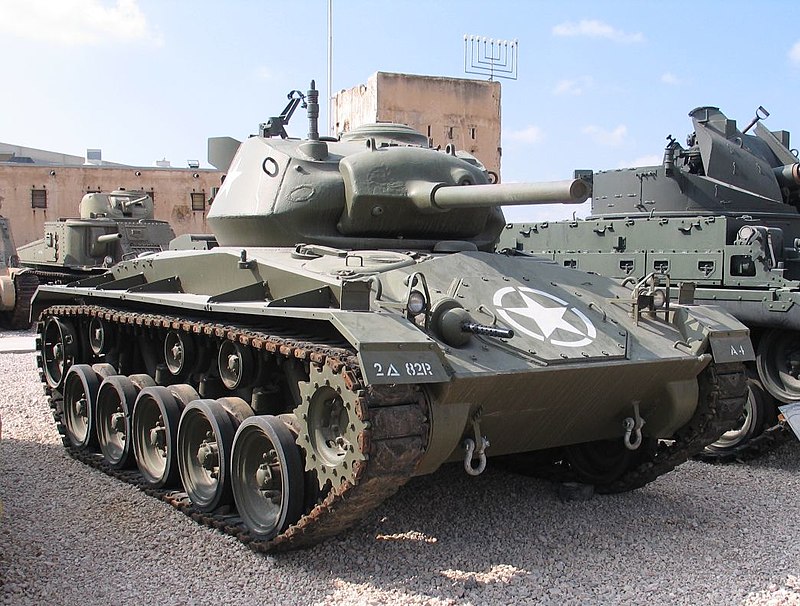

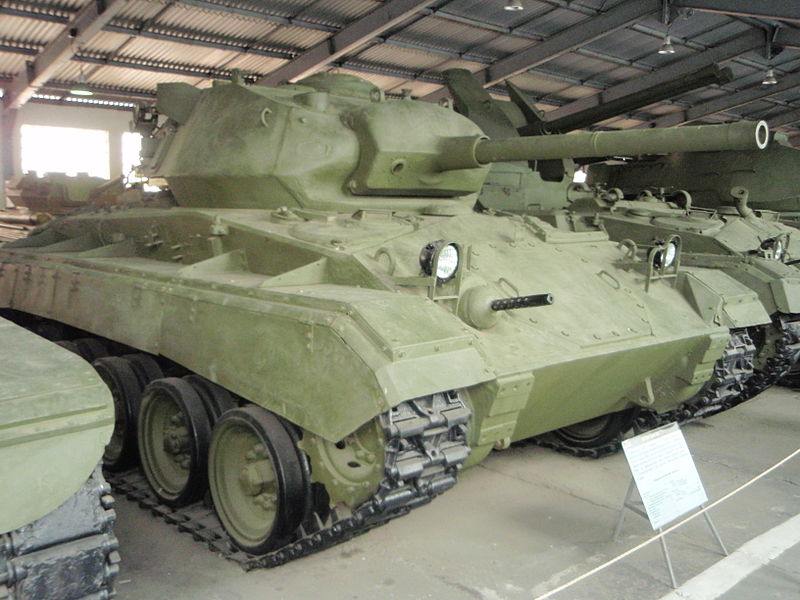

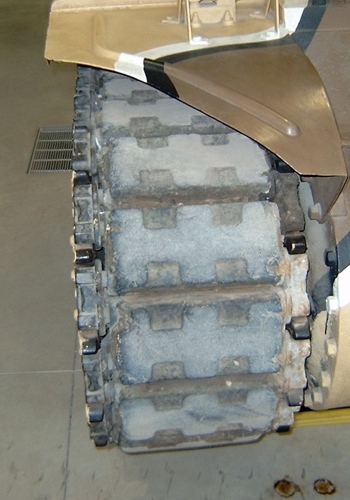

Танк М24 Chaffee в бронетанковом музее в Кубинке:



15 3/4" (400 мм) и 16 9/16" (420 мм)

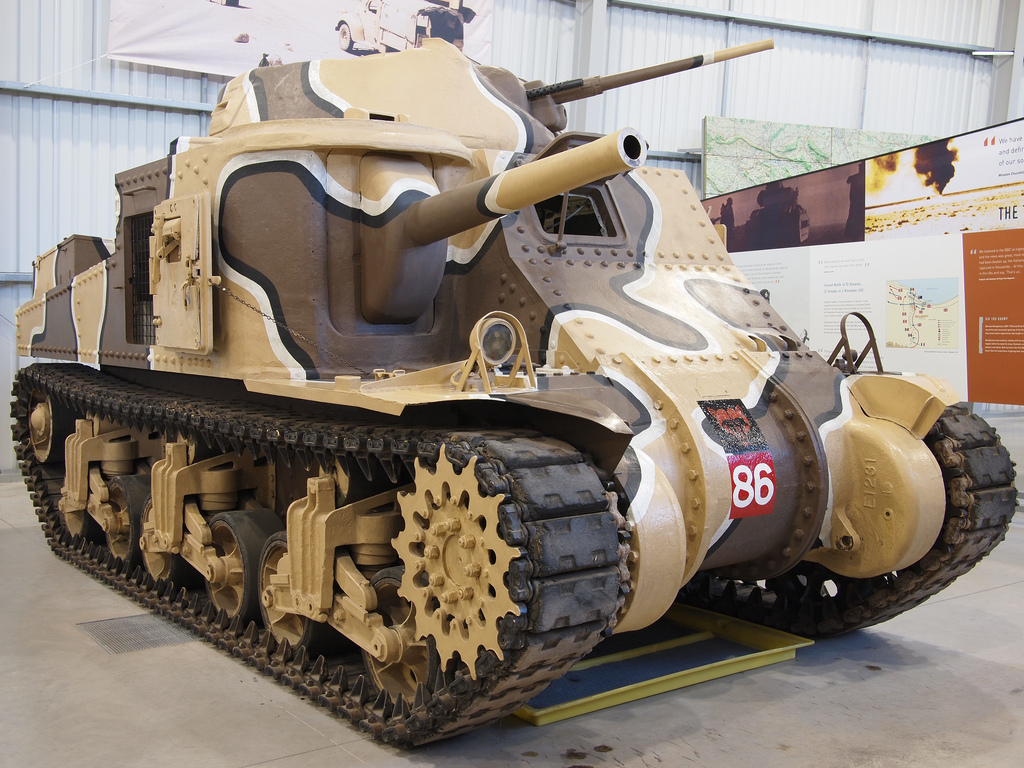

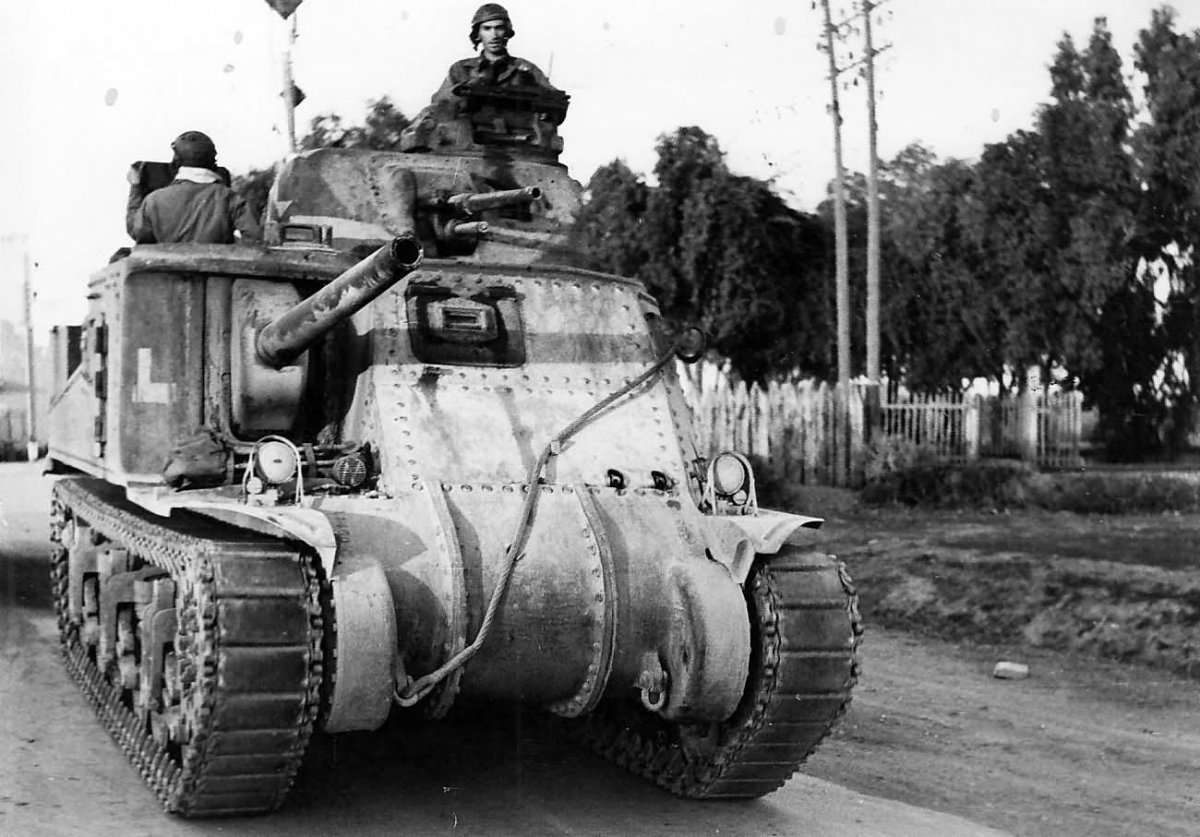

M3 Lee, M3 Grant и M4 Sherman

Американские средние танки.

M3 Lee - в СССР поставлялся по программе ленд-лиза (976 штук)

M3 Grant - модифицированная модель M3 Lee с новой башней и усовершенствованной системой радиосвязи. В боях на Восточном фронте участия не принемал.

M3 Sherman - в СССР поставлялся по программе ленд-лиза (3664 штук)

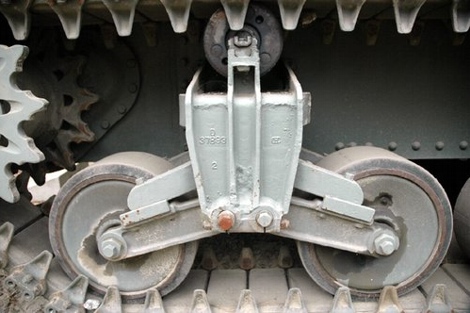

У этих танков била похожая ходовая часть, с одинаковой подвеской VVSS (Vertical Volute Spring Suspension).


Поэтому и траки подходили для всех танков.



15 3/4" (400 мм)

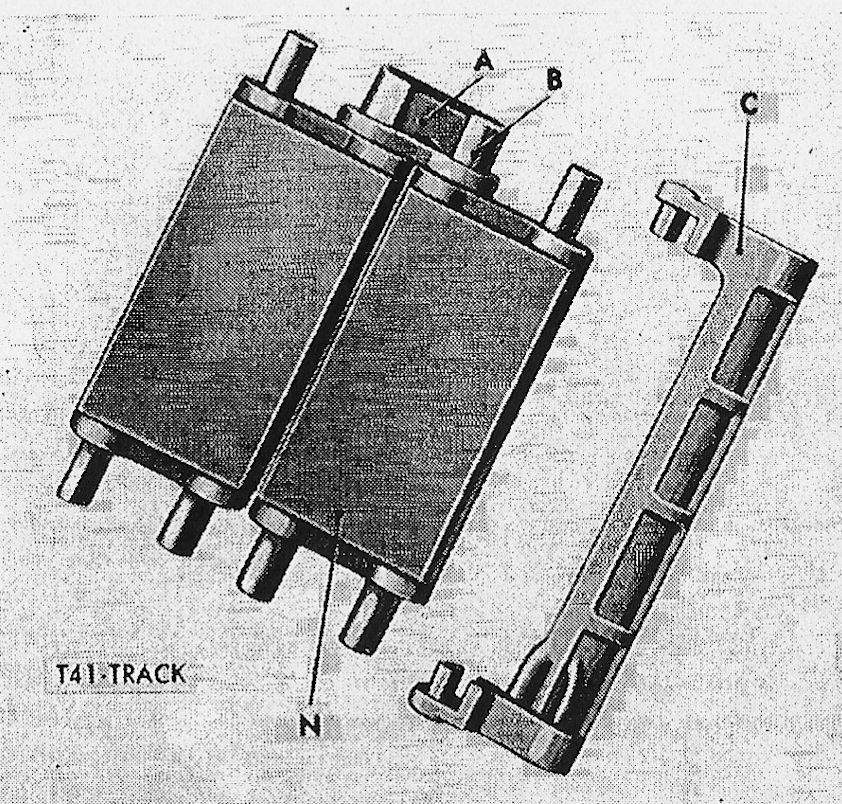

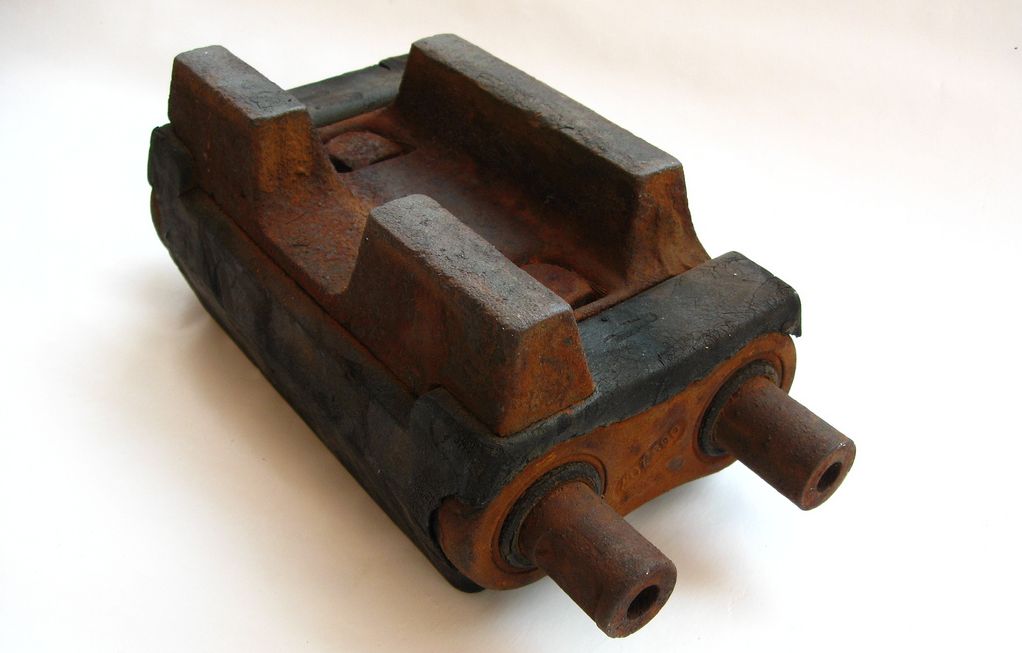

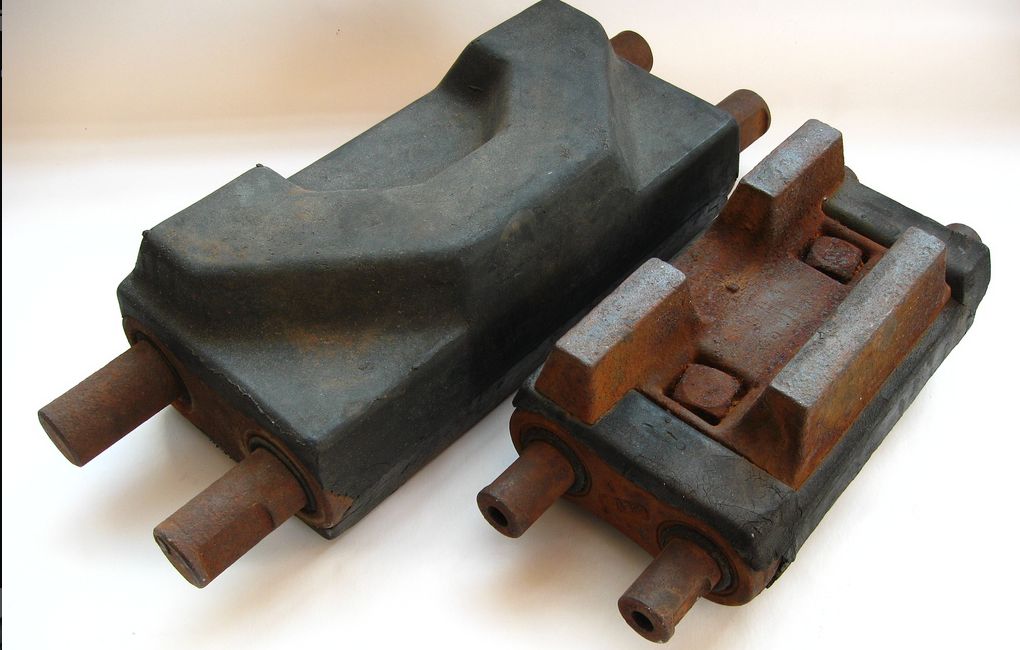

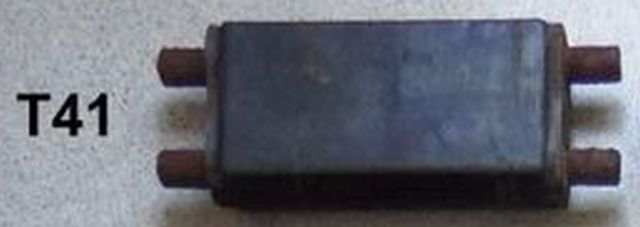

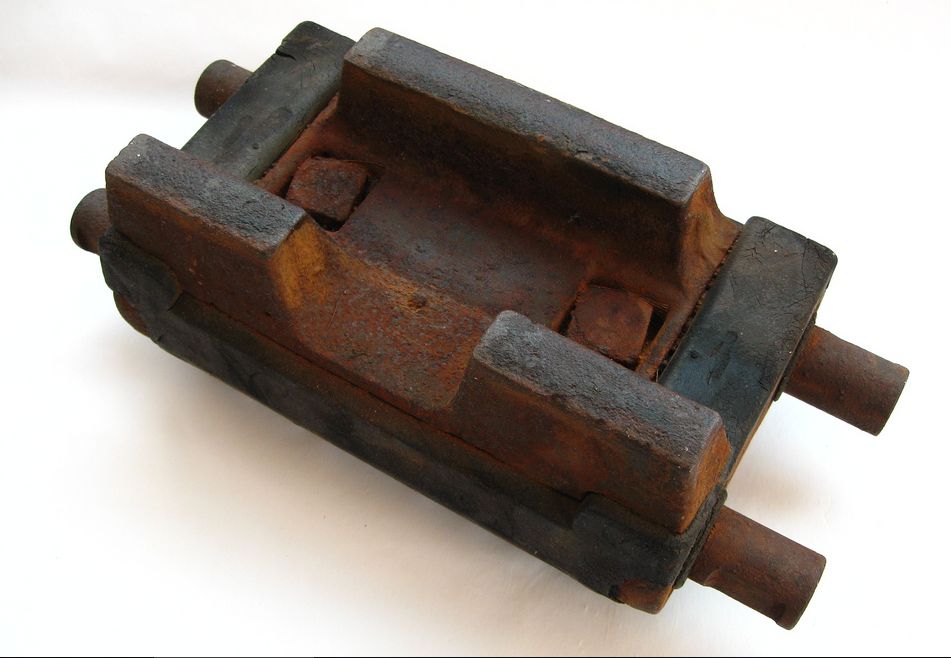

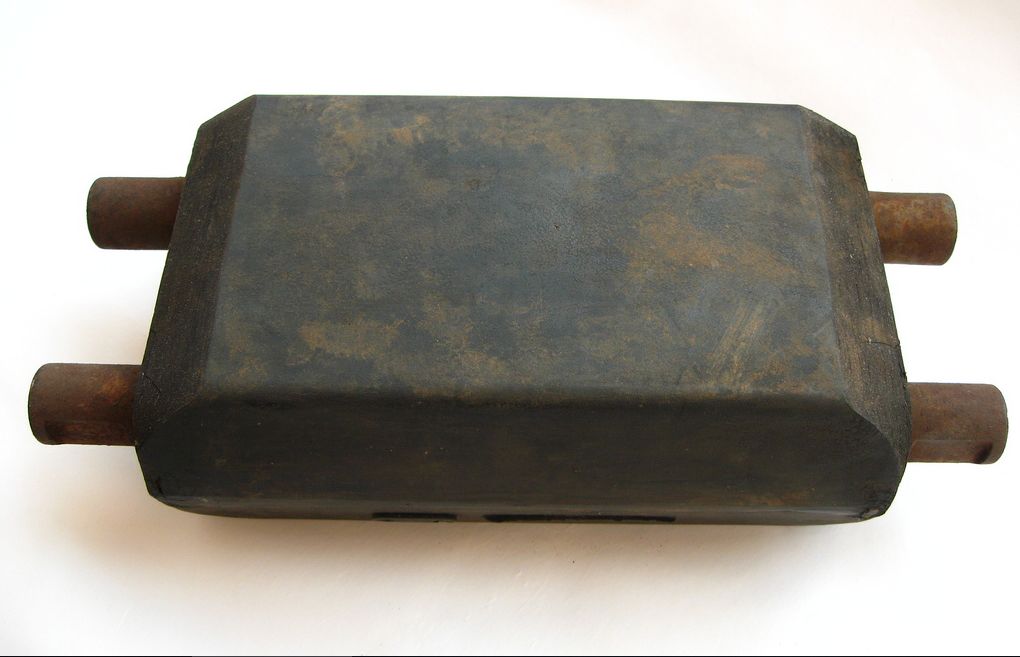

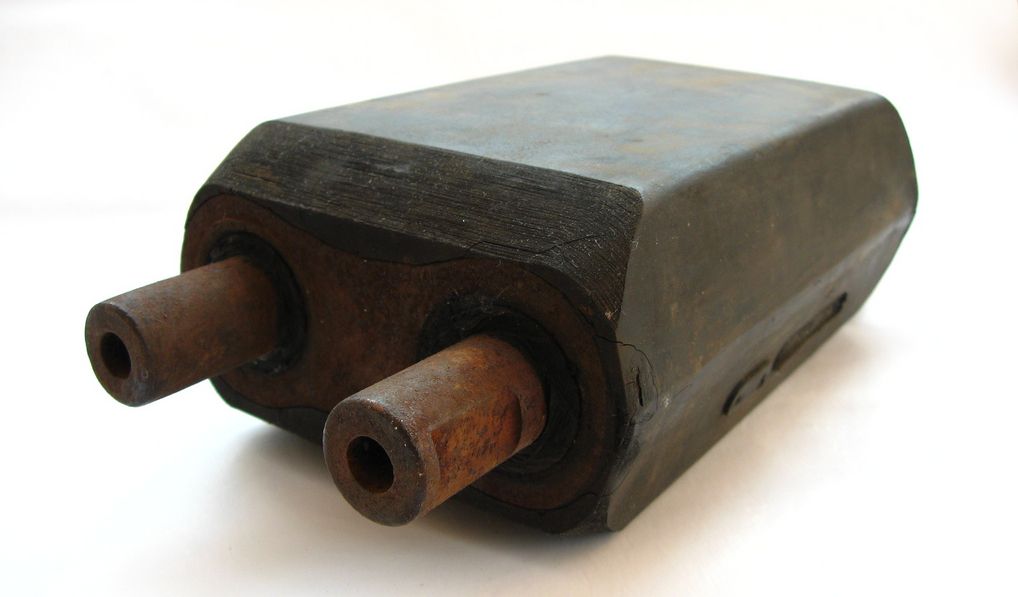

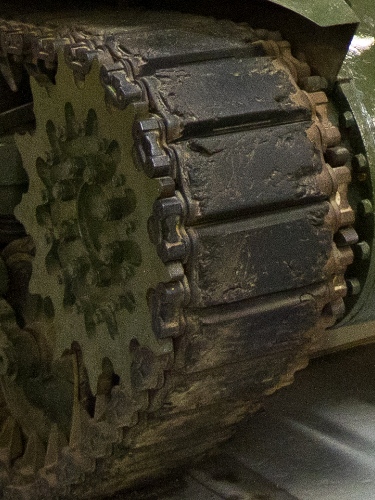

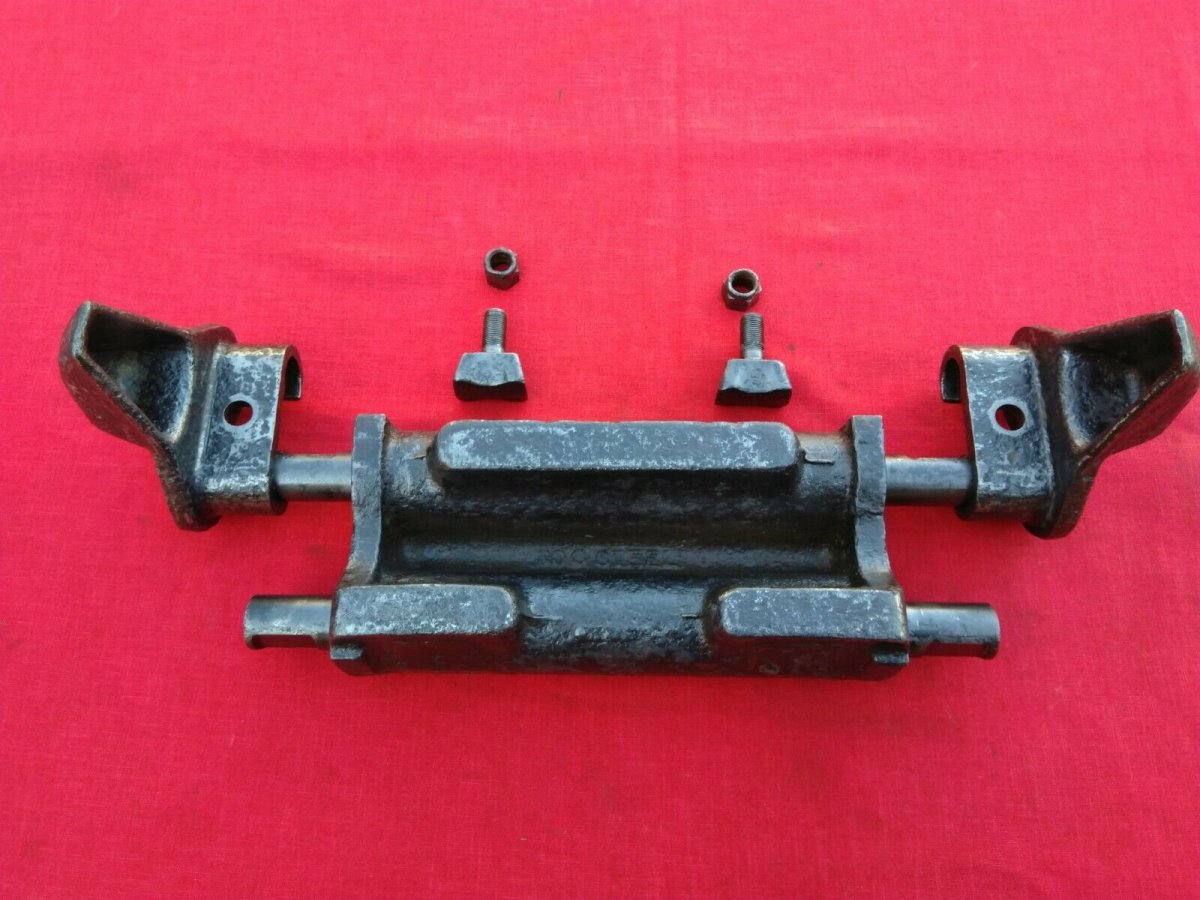

1. тип Т 41
Трак с гладким резиновым протектором. Толщина протектора 3 1/4" (82,5 мм). Диаметр пальца 1 1/8" (28,5 мм). Применялся на танках M3 Lee и M4 Sherman.



С грунтозацепом:

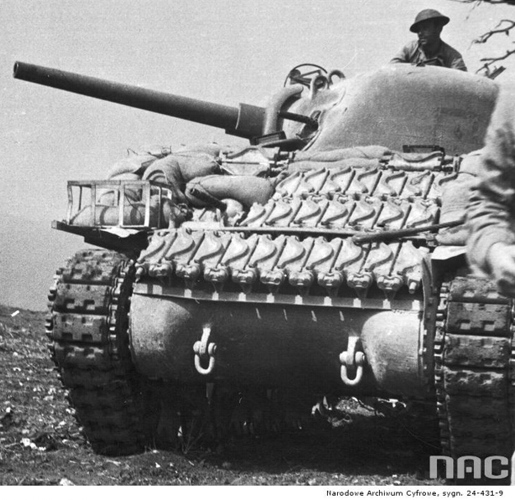

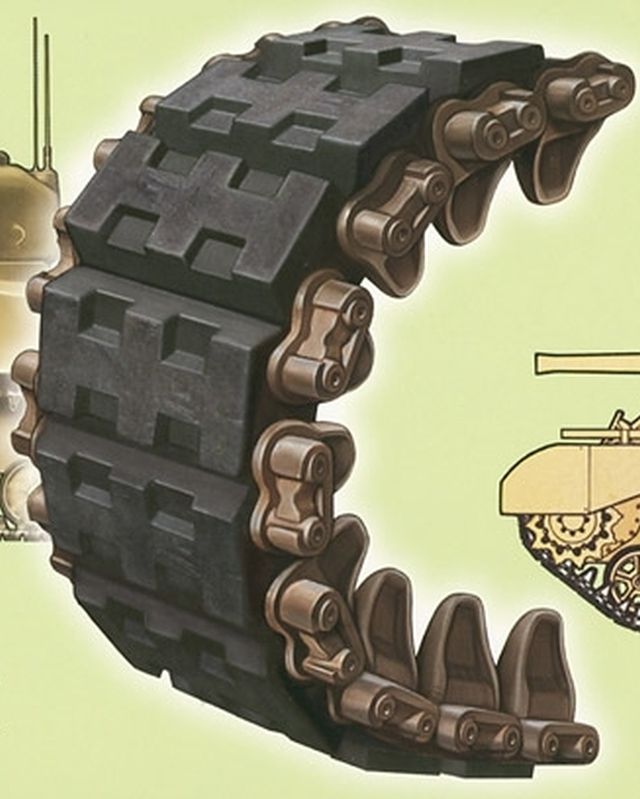

2. тип WE 210
Трак с резиновым протектором. Диаметр пальца 1 1/8" (28,5 мм). Применялся на танках M3 Grant. После прекращения производства танков М3 Grant, использовались на танках М4 Sherman.



Примечание:
В русской Википедии дан размер 16" (406 мм). В американских порталах дан размер 15 3/4" (400 мм), и пoдчёркнуто, что размер в 16" является ошибочным. По скольку у меня не было возможности лично проверить размер этих траков, буду придерживаться информации американцев.



16 9/16" (420 мм)

У траков этой ширины диаметр пальца 1 1/4" (31 мм).

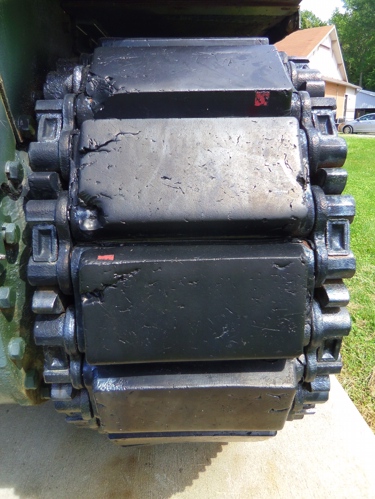

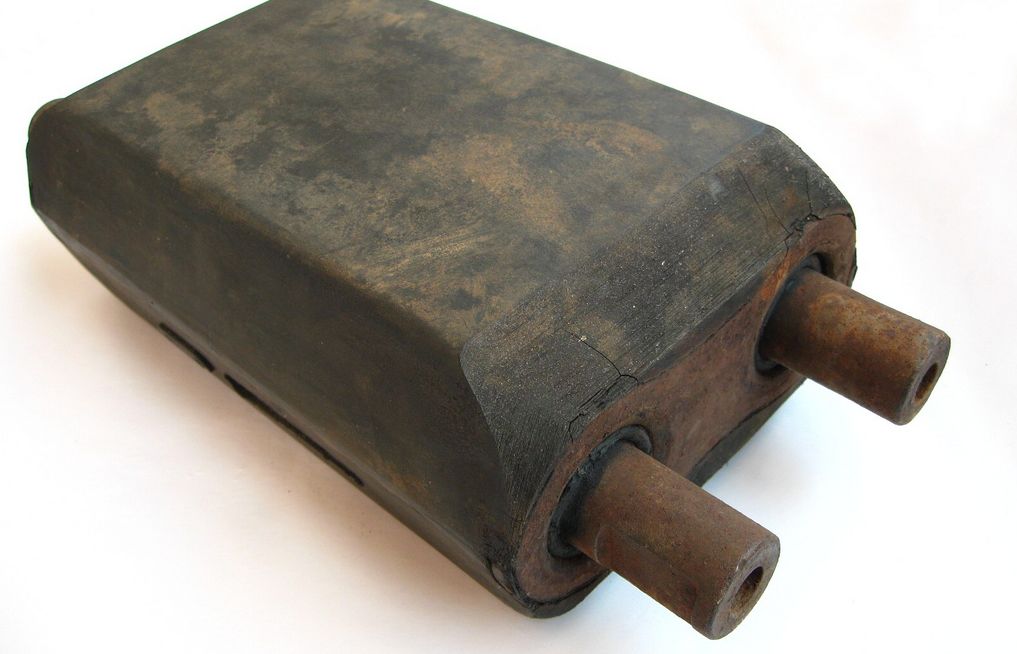

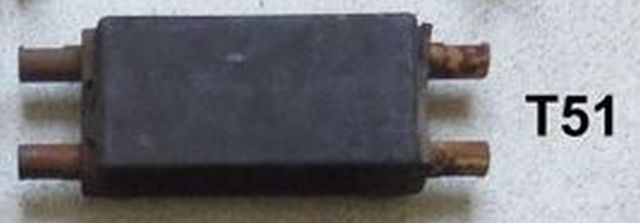

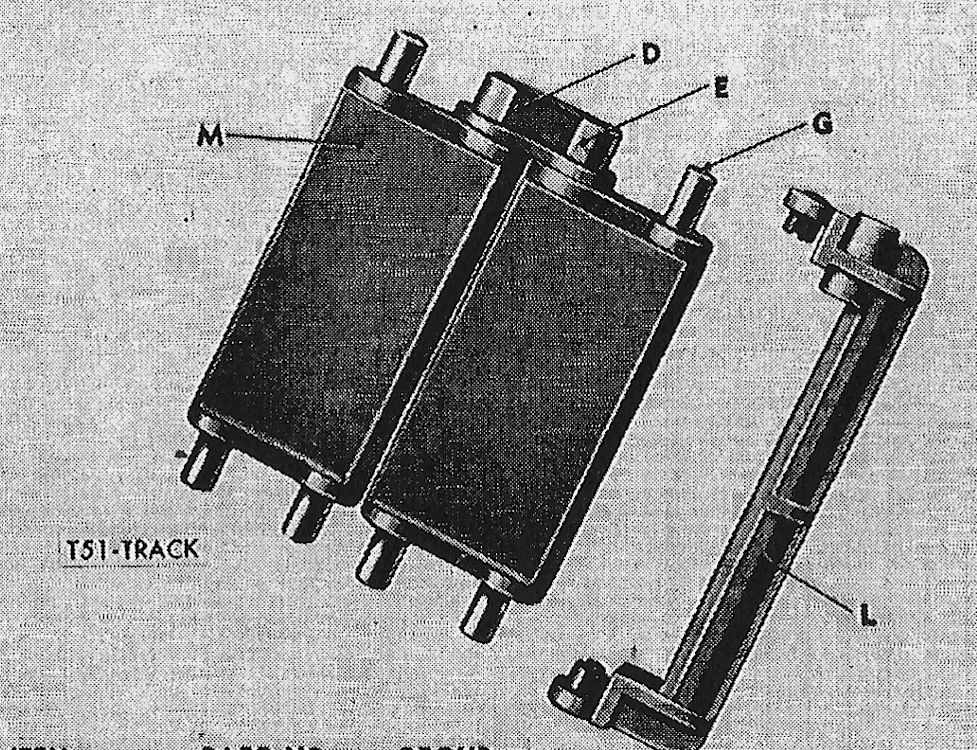

1. тип T 51
Tрак с гладким резиновым протектором, толщина протектора увеличена по сравнению с T41 - 3 3/4" (95 мм).
Применялся на танках M3 Lee и M4 Sherman.



С грунтозацепом:



Траки с "шевроном":

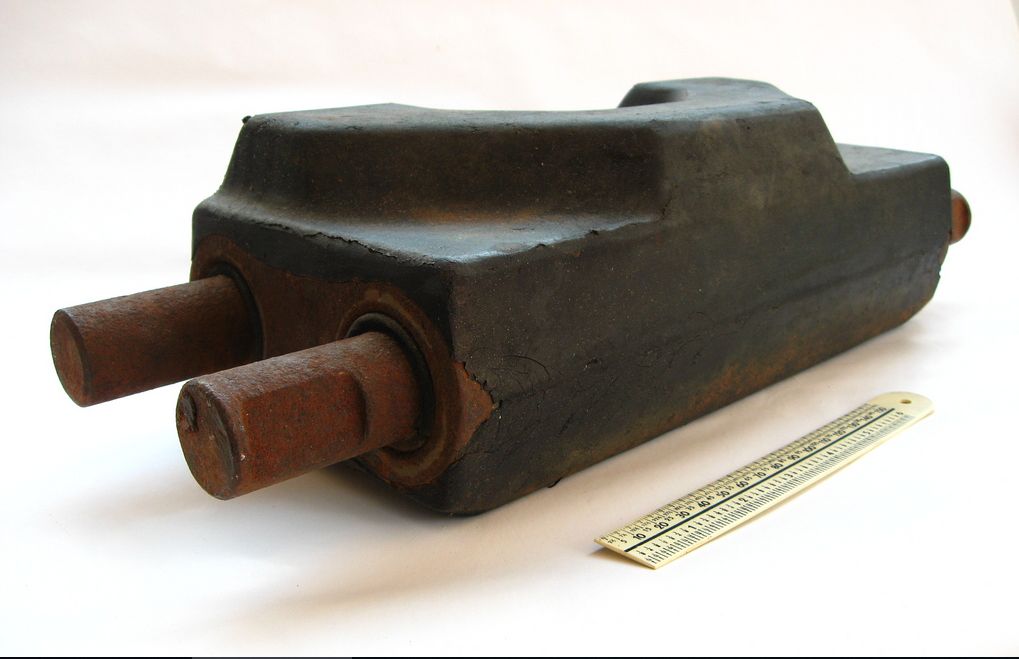

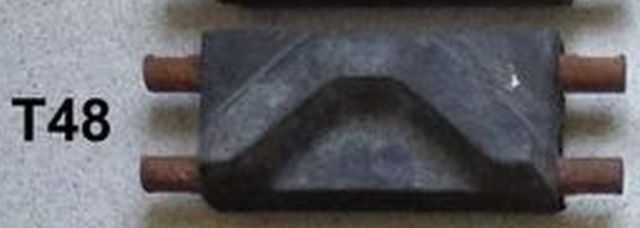

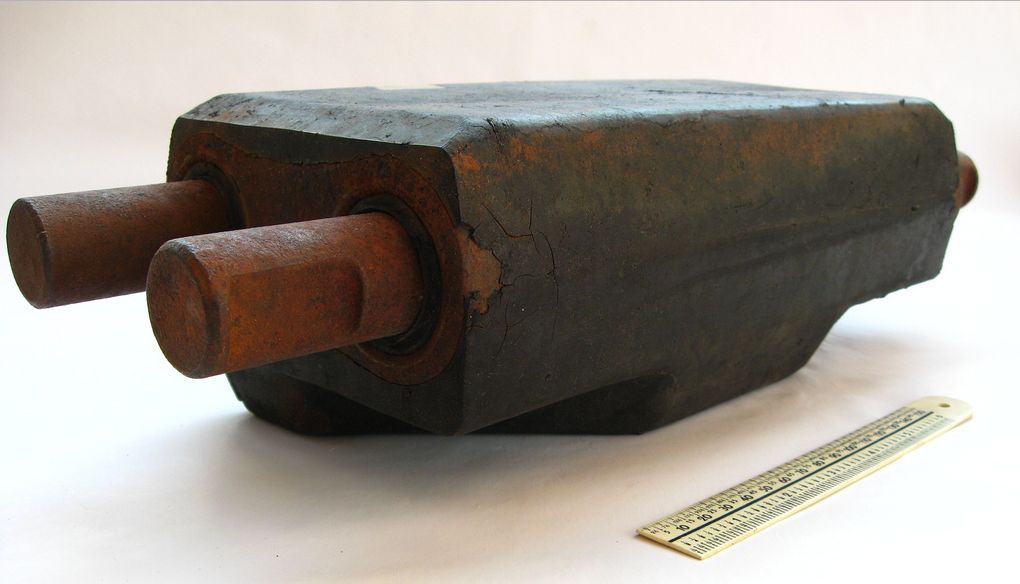

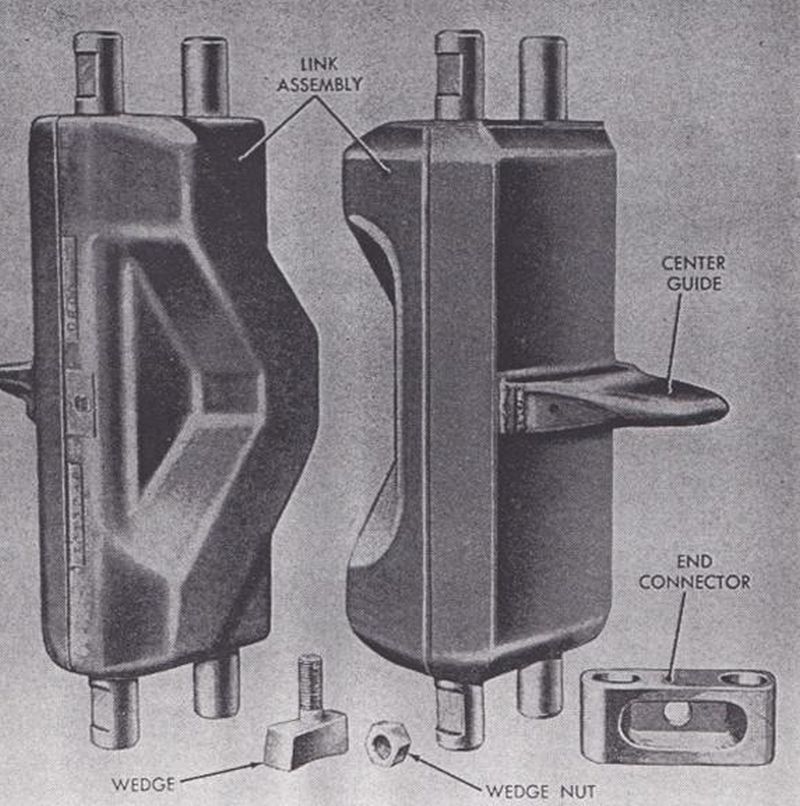

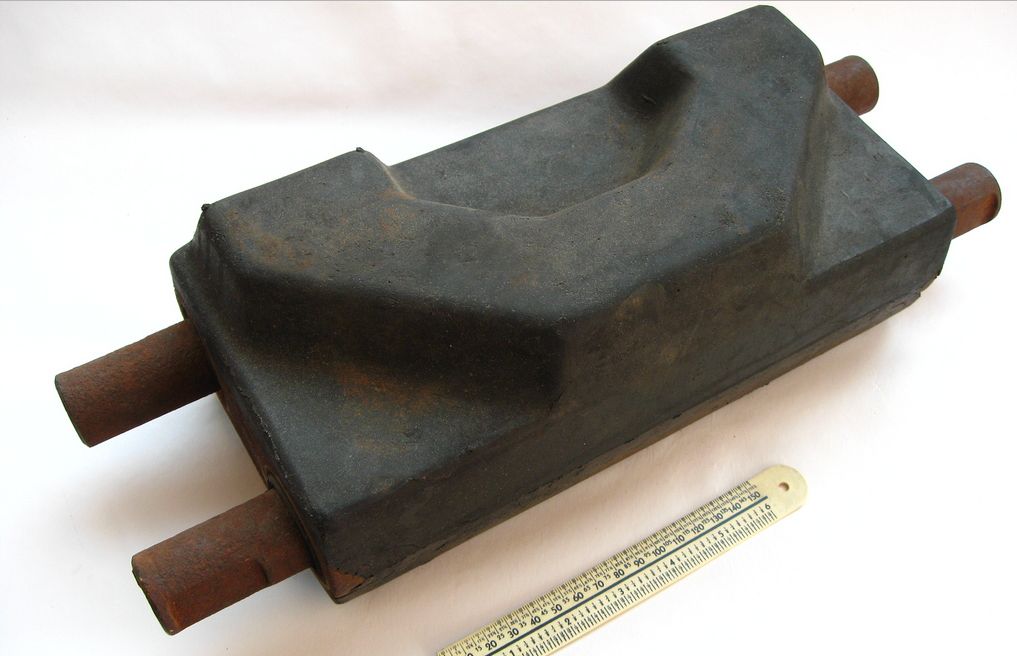

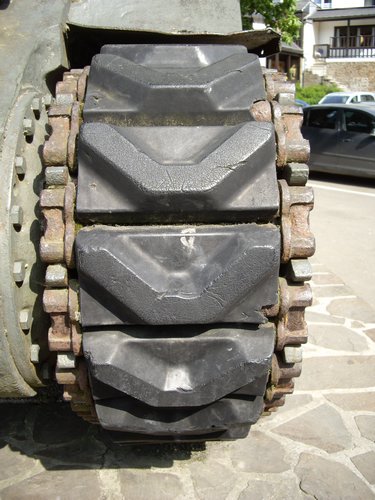

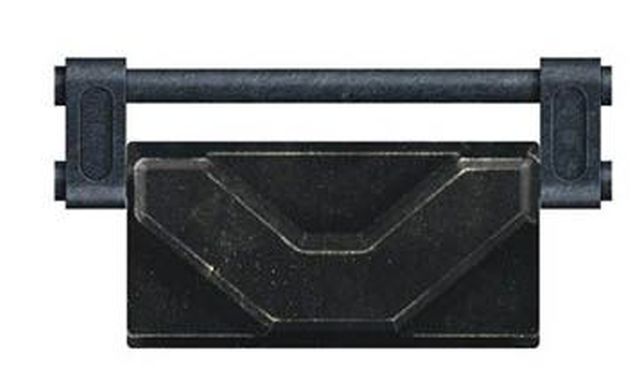

2. тип Т 48
Трак с резиновым протектором и с грунтозацепом в виде шеврона. Применялся на танках M3 Lee и M4 Sherman.

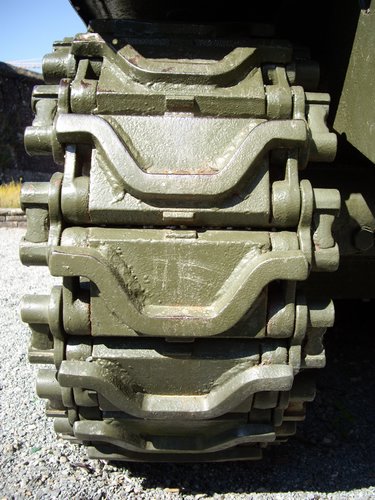

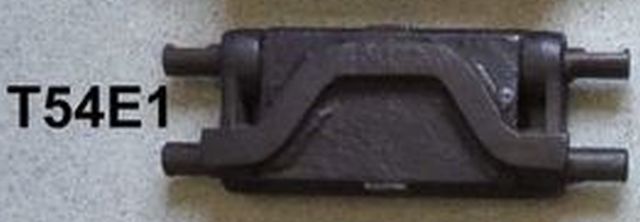

3. тип T 54 E1
Трак с приваренным стальным протектором в виде шеврона. Применялся на танках M4 Sherman.

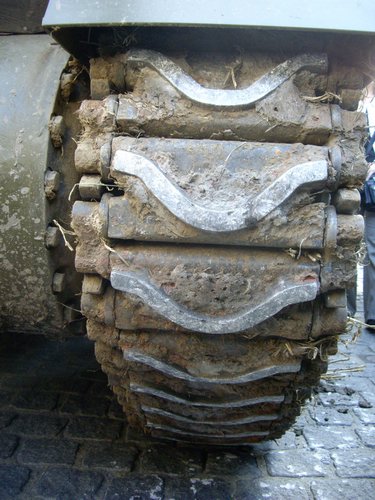

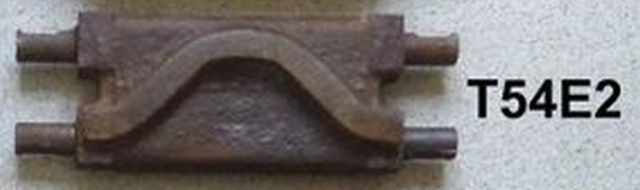

4. тип T 54 E2
Трак с приваренным стальным протектором в виде шеврона. Применялся на танках M4 Sherman.

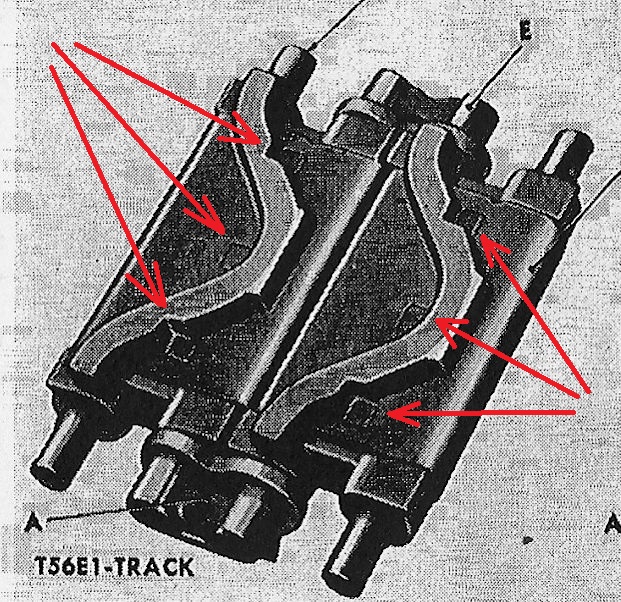

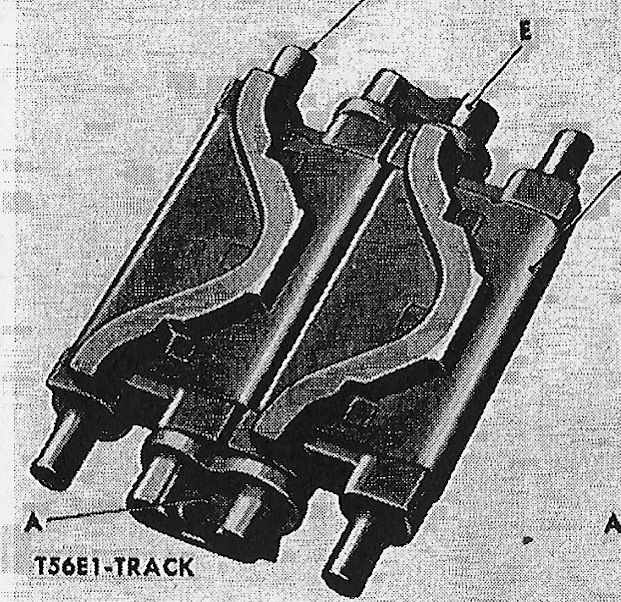

5. тип T 56 E1
Трак со стальным протектором в виде шеврона на болтах. Протекторные пластины крепятся тремя болтами с квадратной головкой. Применялся на танках M4 Sherman.



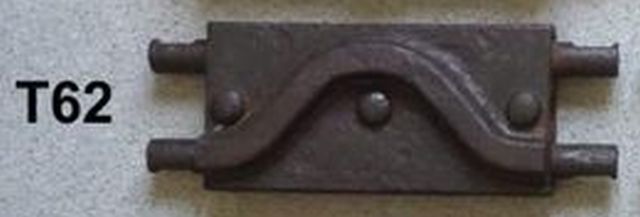

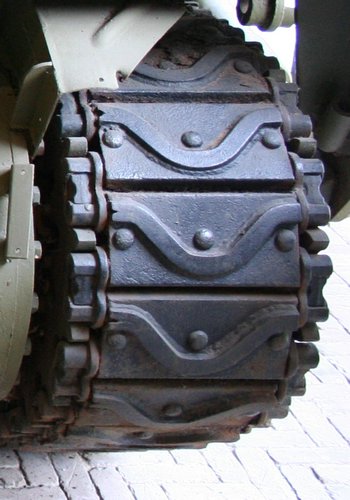

6. тип T 62
Трак со стальным протектором в виде шеврона на заклёпках. Применялся на танках M4 Sherman.

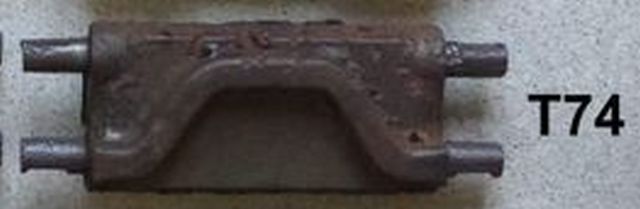

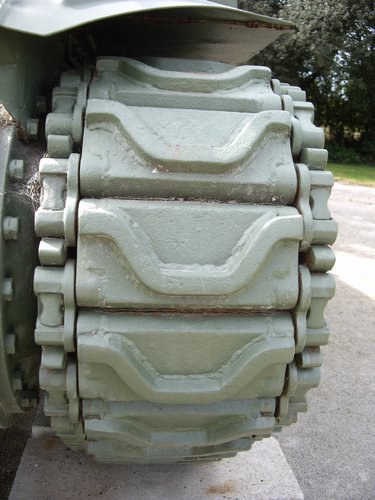

7. тип T 74
Трак с приваренным стальным протектором в виде шеврона, покрыт резиной. Применялся на танках M4 Sherman.



Траки с тремя параллельными грунтозацепами:

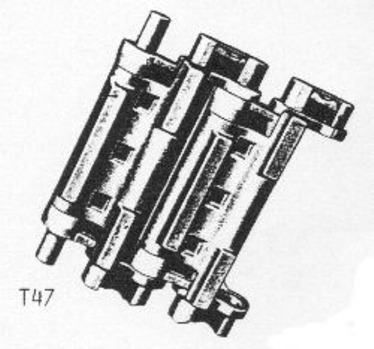

8. тип T 47
Трак с стальными грунтозацепами на болтах, покрыт резиной. Протекторные пластины крепятся тремя болтами с квадратной головкой. Применялся на танках M4 Sherman.



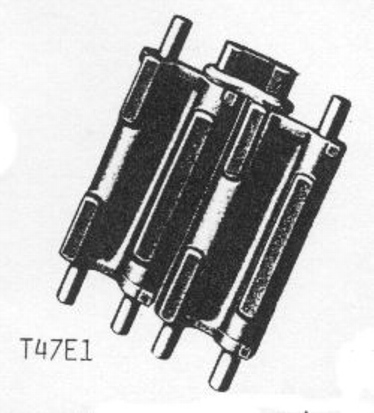

9. тип T 47 Е1
Трак с приваренными стальными грунтозацепами, покрыт резиной. Применялся на танках M4 Sherman.

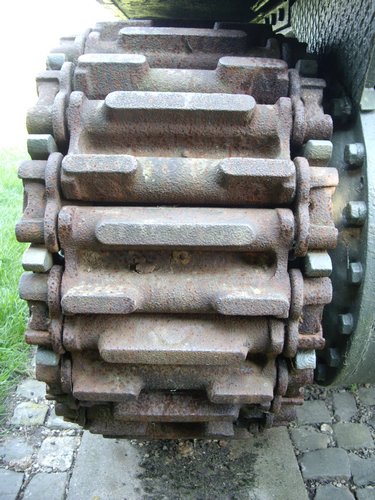

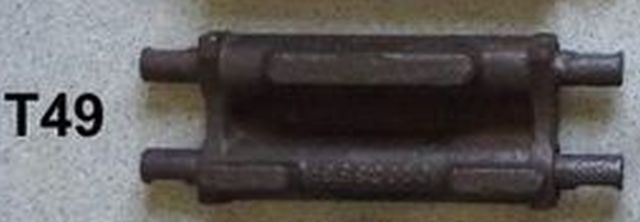

10. тип T 49
Трак с приваренными стальными грунтозацепами. Применялся на танках M3 Lee и M4 Sherman.

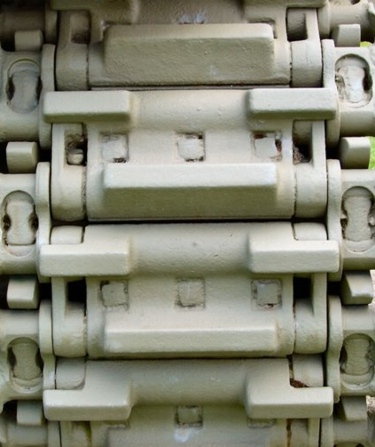

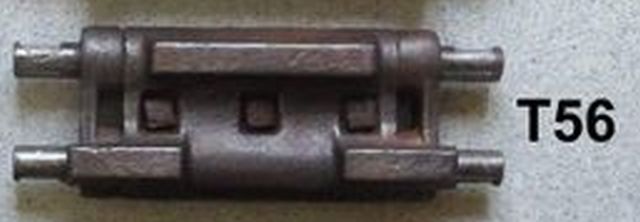

11. тип T 56
Трак со стальными грунтозацепами на болтах. Протекторные пластины крепятся тремя болтами с квадратной головкой. Применялся на танках M4 Sherman.



23" (584 мм)

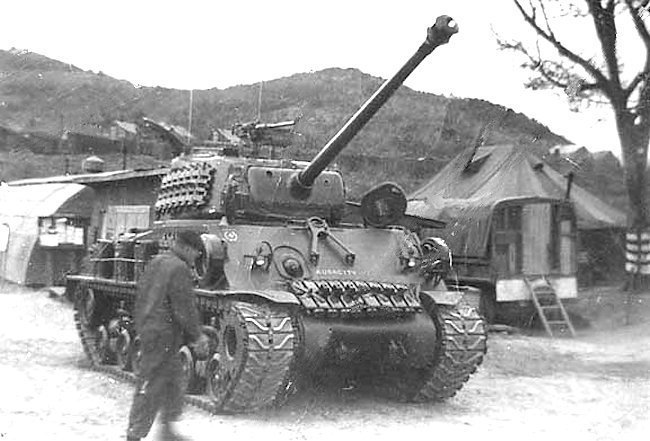

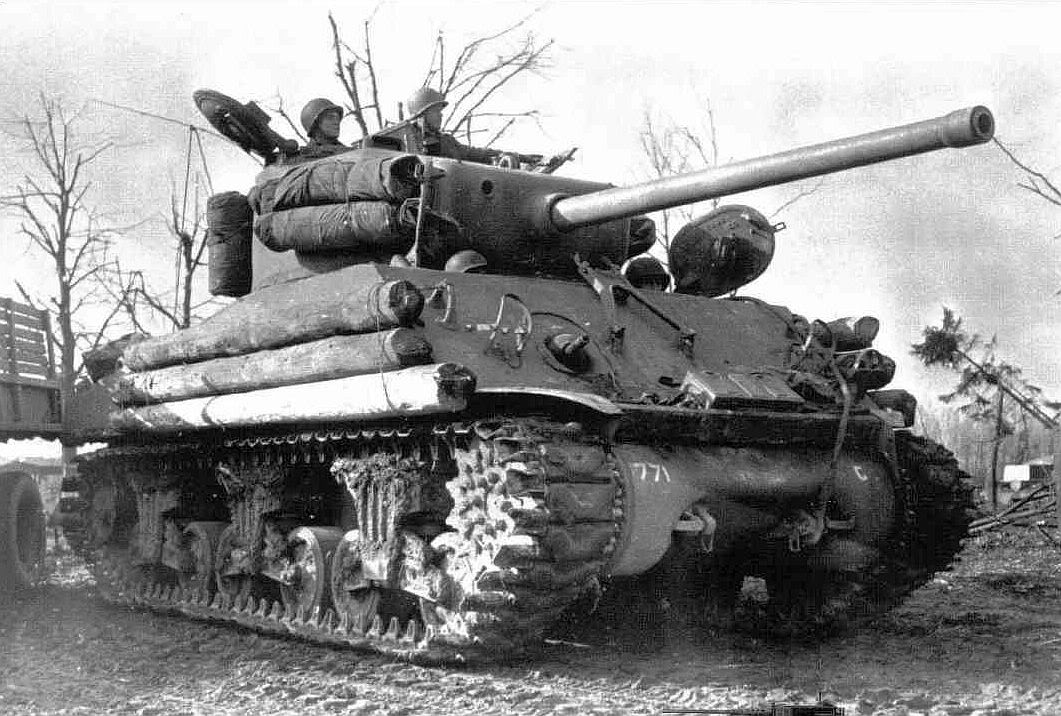

M4 Sherman

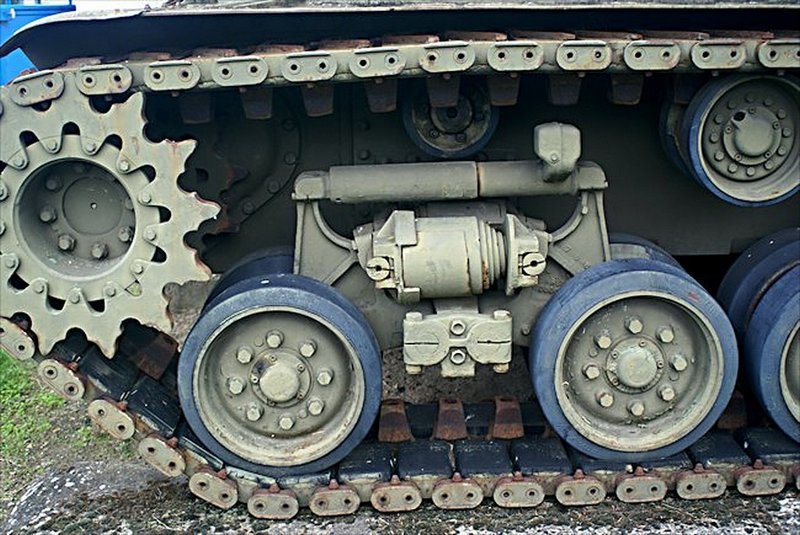

Американский средний танк с новой подвеской HVSS (Horizontal Volute Spring System).



До конца войны было разработано два типа траков:

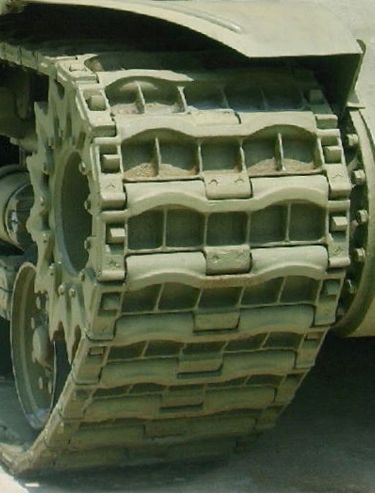

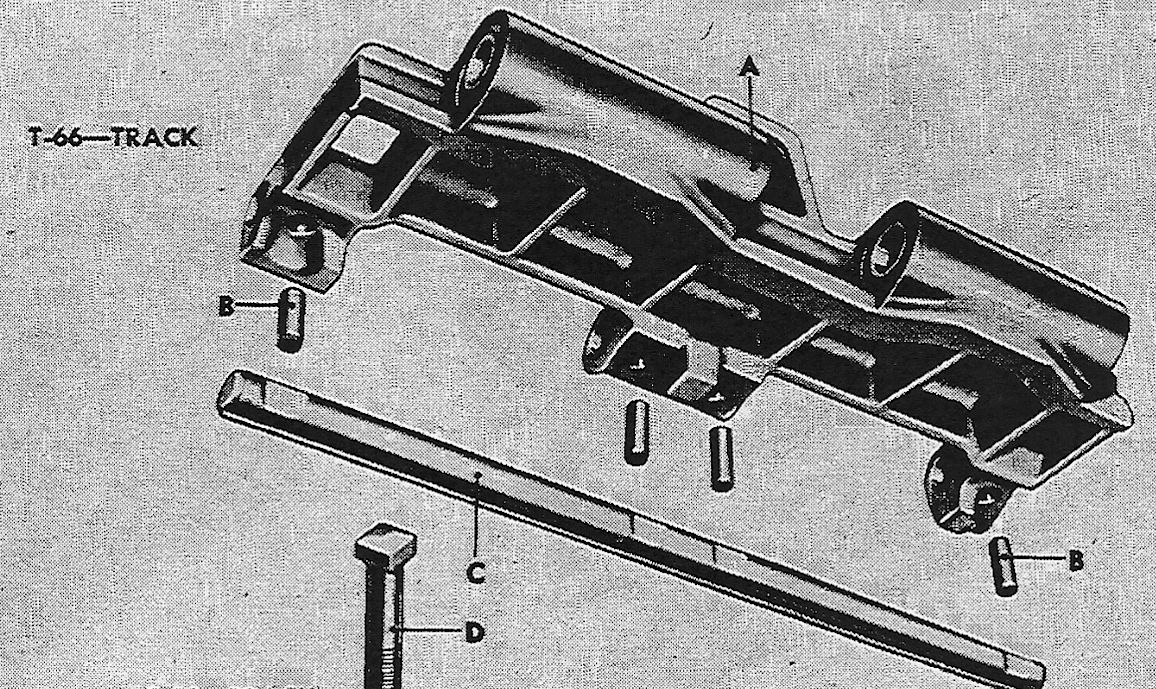

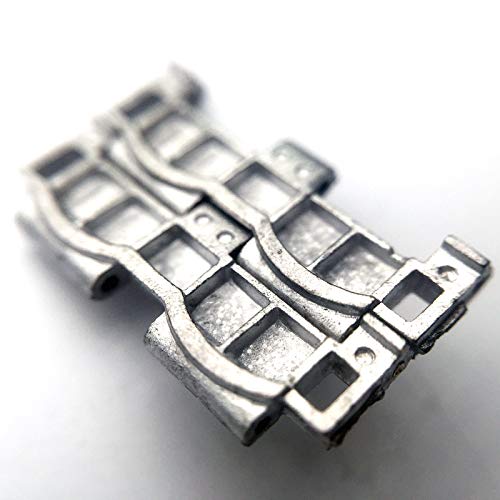

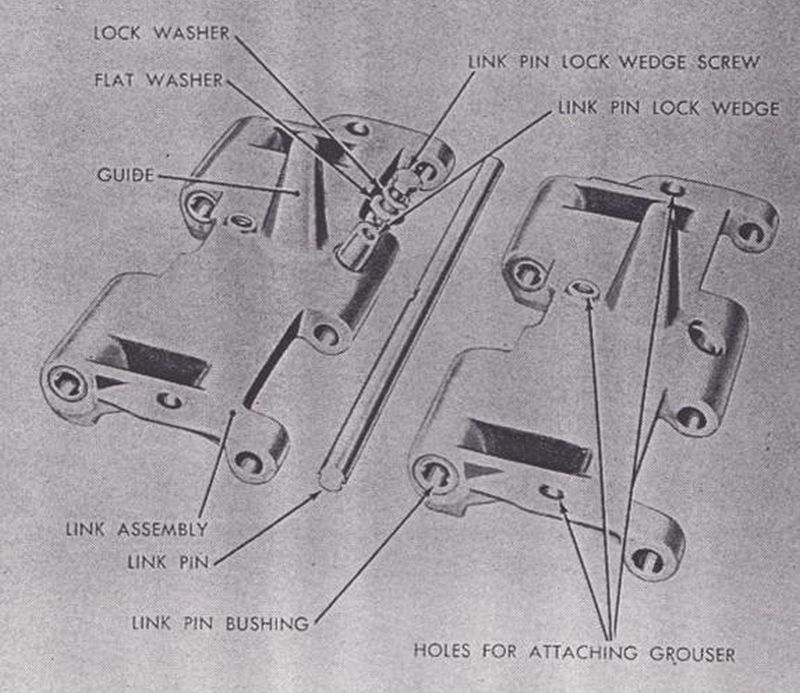

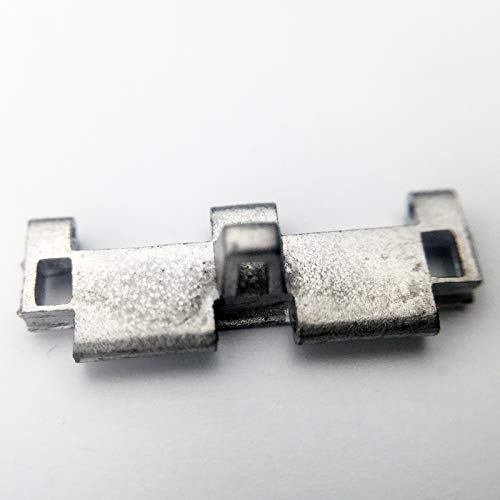

1. тип Т 66
Литые стальные траки, последовательный металлический открытый шарнир. Первый тип трака для HVSS.

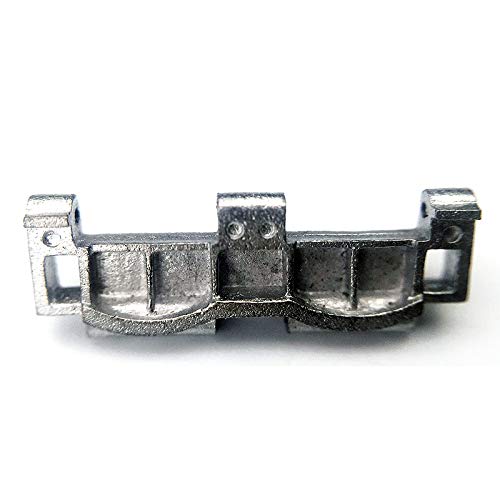

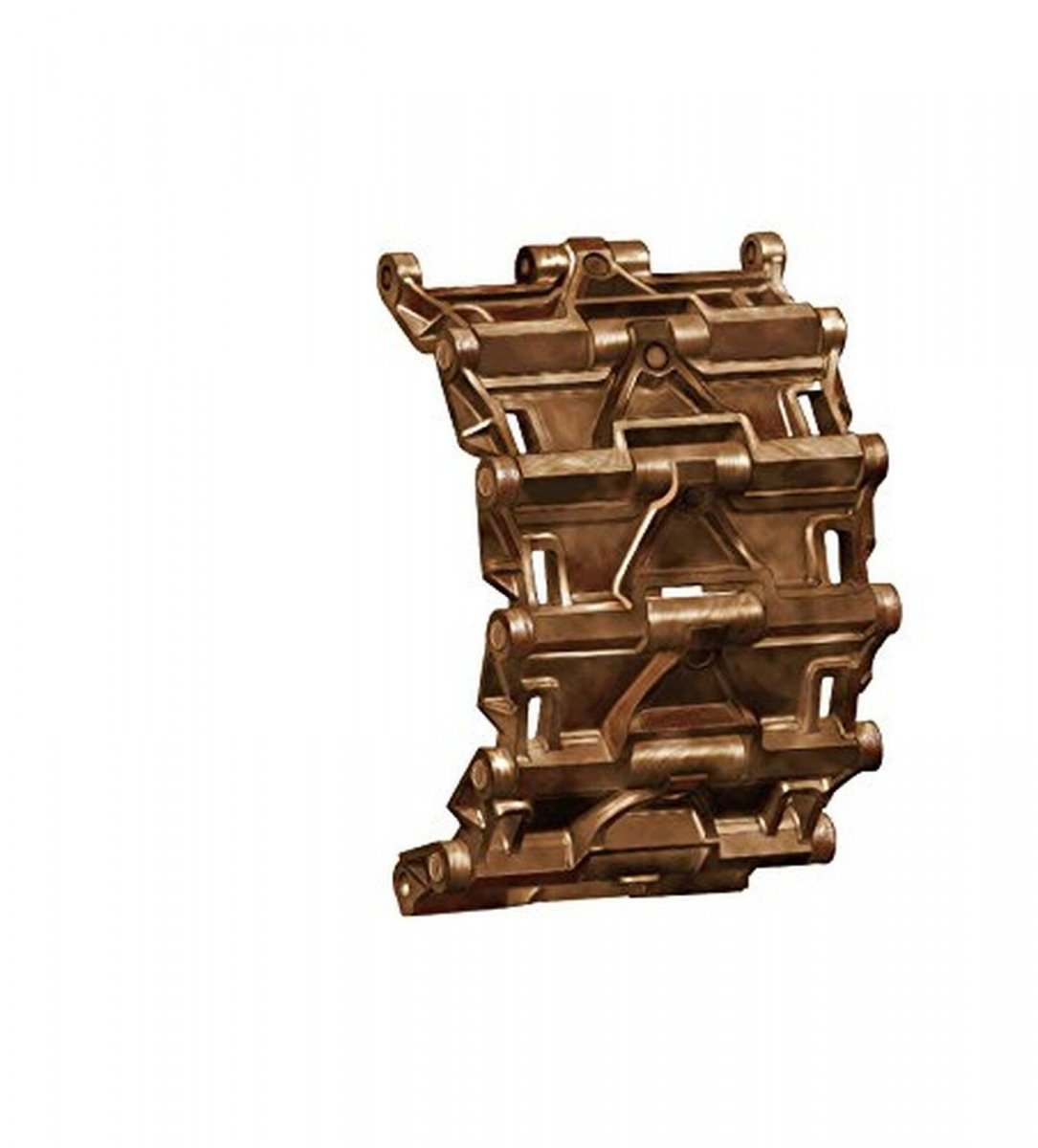

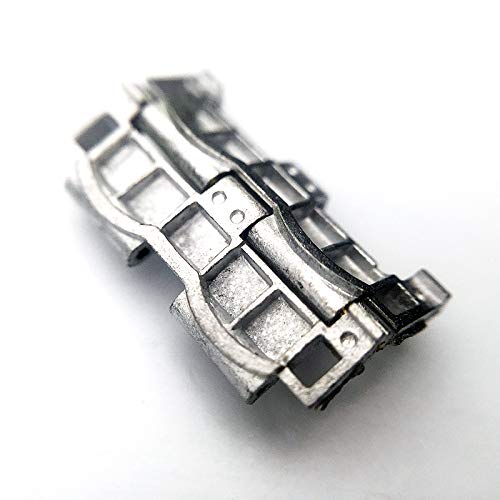

Модель трака:

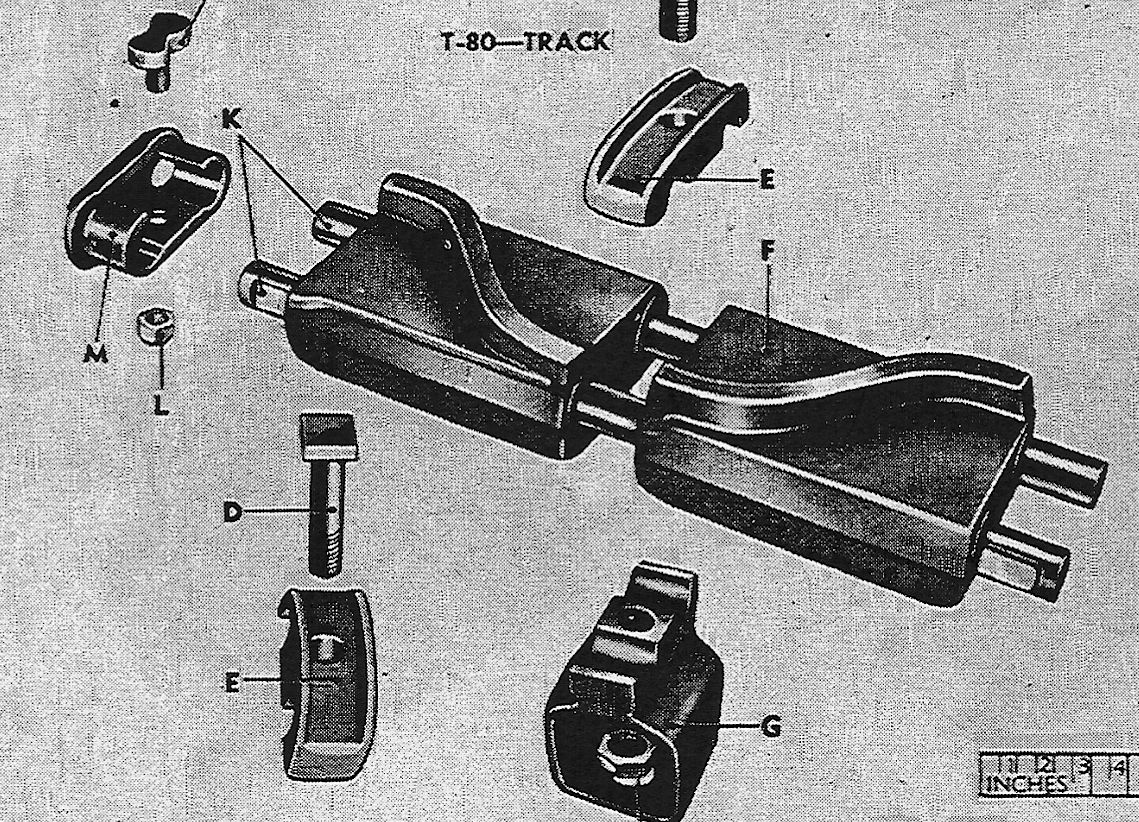

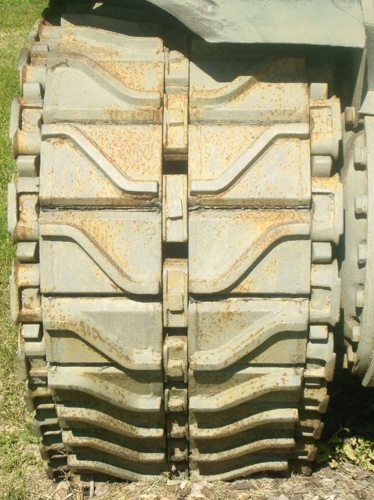

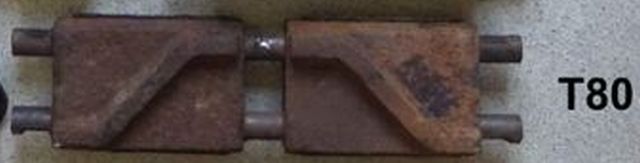

2. тип Т 80
Резинометаллический шарнир, траки со стальным протектором в виде шеврона, покрытого резиной.



Артиллерийские тягачи

11 5/8" (295 мм)

Специализированный артиллерийский тягачь М-5

Создан на базе шасси танка М3 Stuart. СССР по программе ленд-лиза получил окола 200 едениц. Трак со стальным протектором в виде шеврона:




На танках М3 Stuart, поставленных Красной Армии, траков с таким рисунком не нашёл...

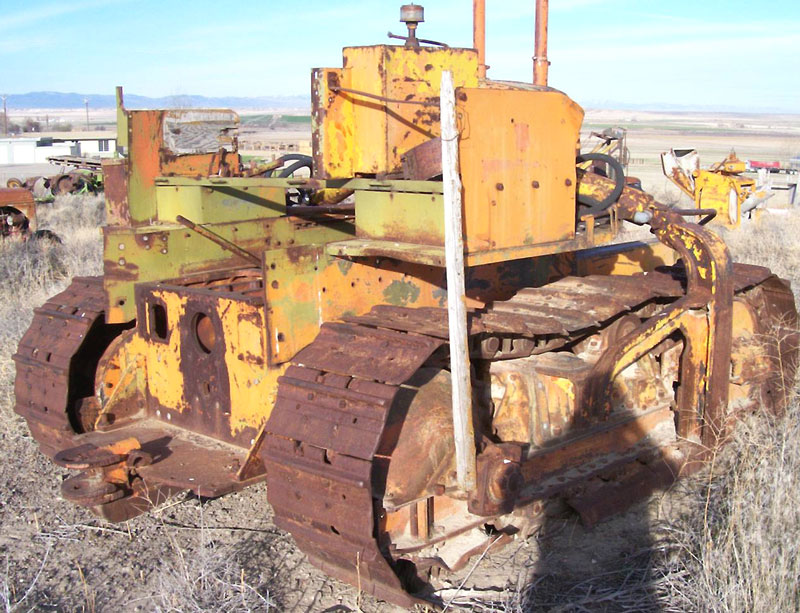

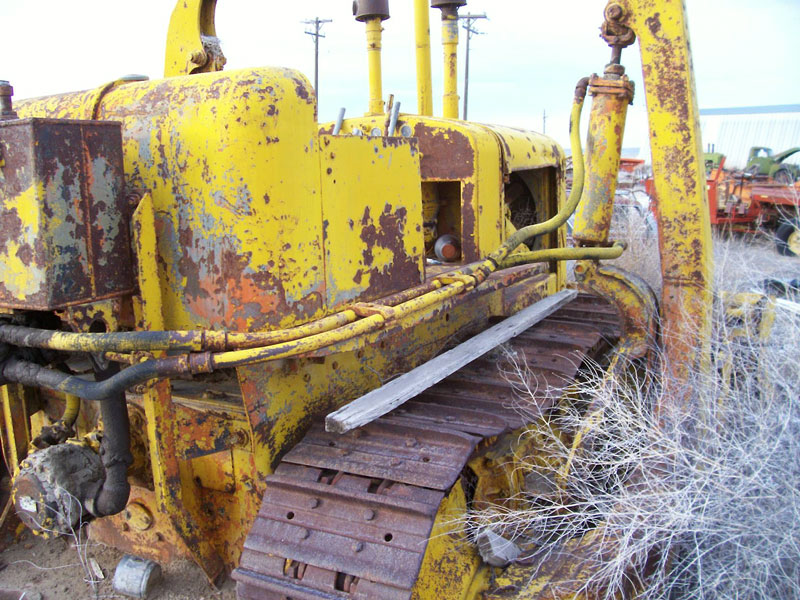

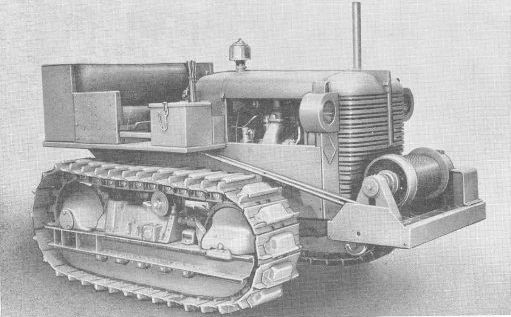

Трактора Caterpillar D6 и D7, Allis-Chalmers HD7 и HD10 и International TD14 и TD18.

Тракторы, представлявшие собой тяжелые сельскохозяйственные машины, поступили в артиллерию Красной армии после модернизации. Модернизация заключалась в увеличении мощности двигателя, повышении скорости движения, установке тяговой лебедки и дополнительных тягово-сцепных приспособлений, частичном бронировании радиатора и нижнего картера двигателя и в увеличении емкости топливных баков.
Траки очень похожые на траки тгача "Сталинец-65". Траки унифицированные, у всех один размер. Информацию о размерах не нашёл...

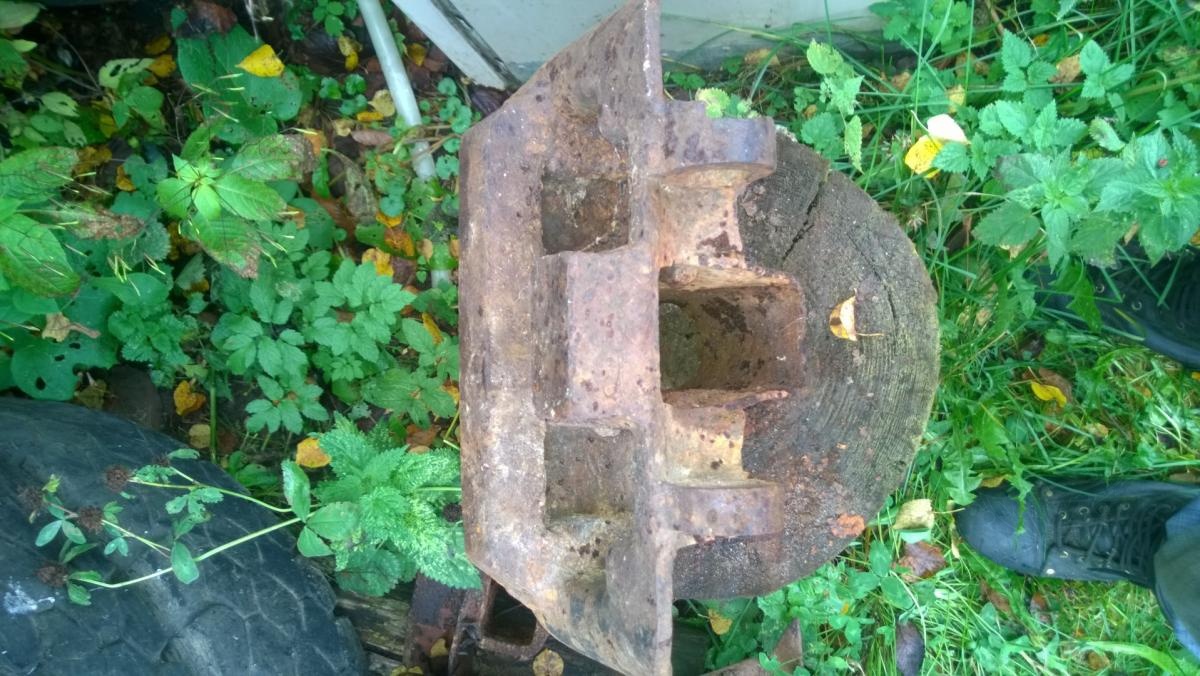

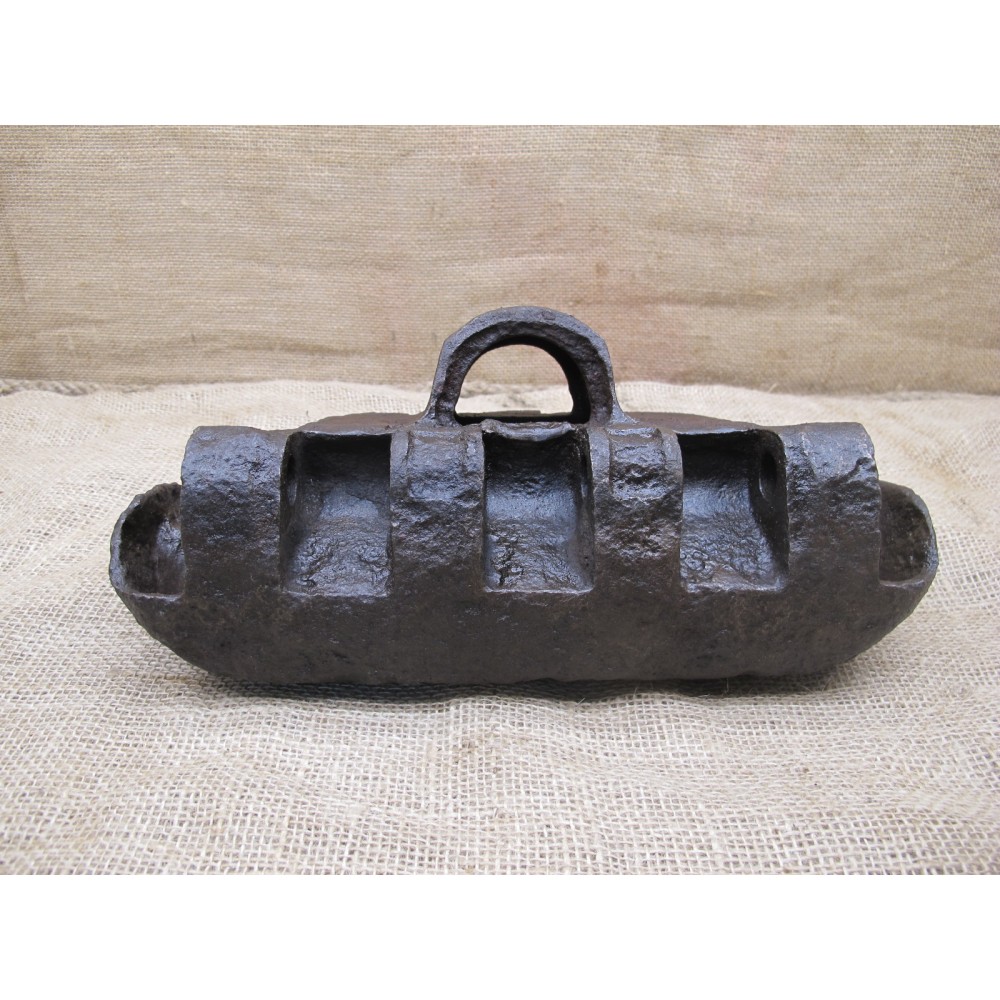

Подушка для движения по асфальту трактора Allis-Chalmers HD7



Подушки тоже похожие:
Allis-Chalmers

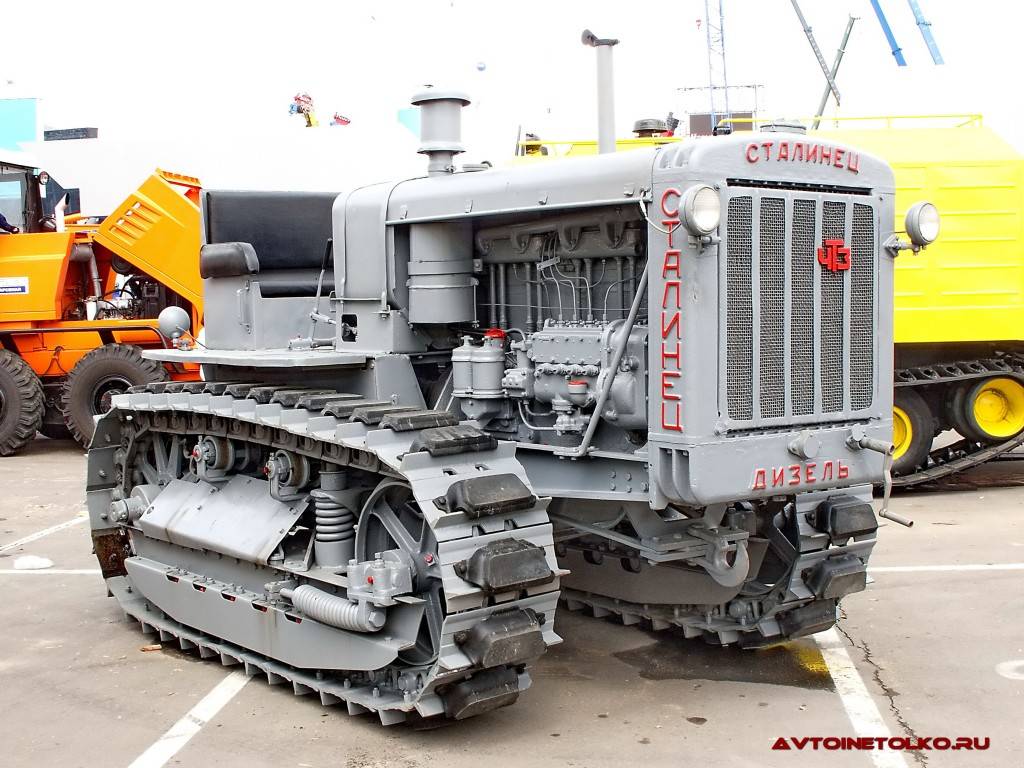

Сталинец-65

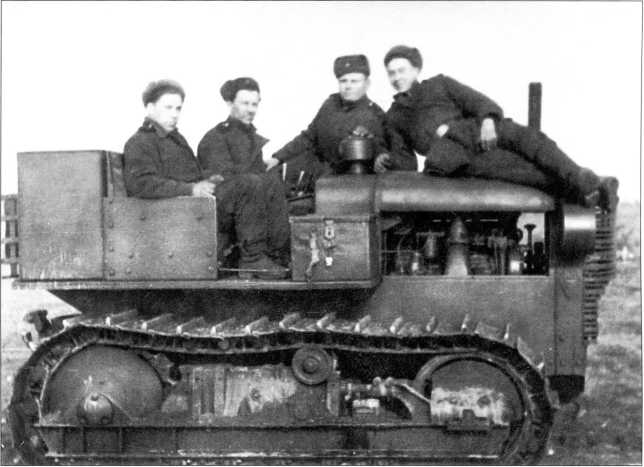

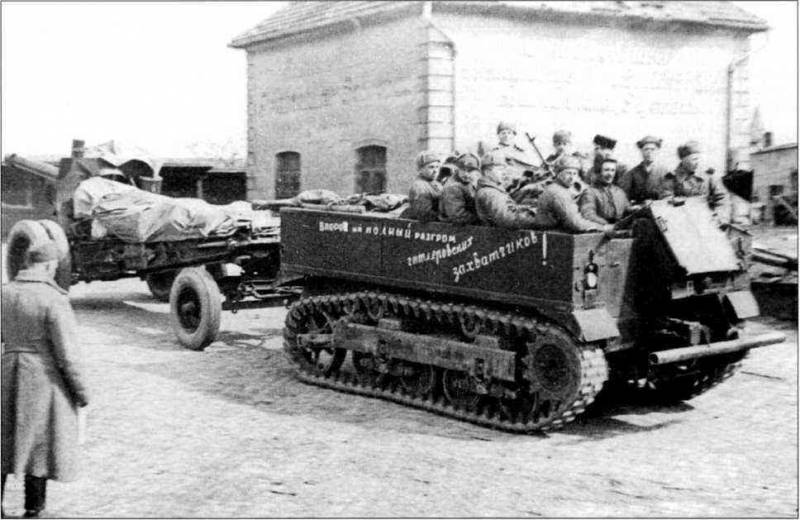

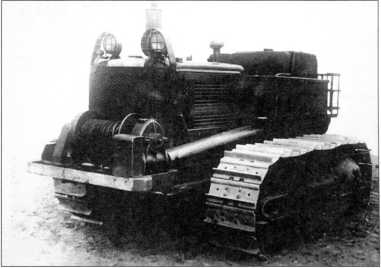

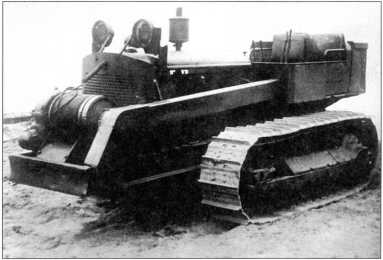

На службе Красной Армии:

Allis-Chalmers HD7


International TD14


Caterpillar D7

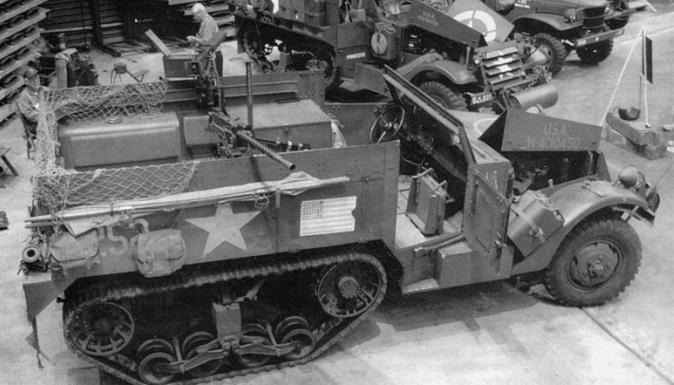

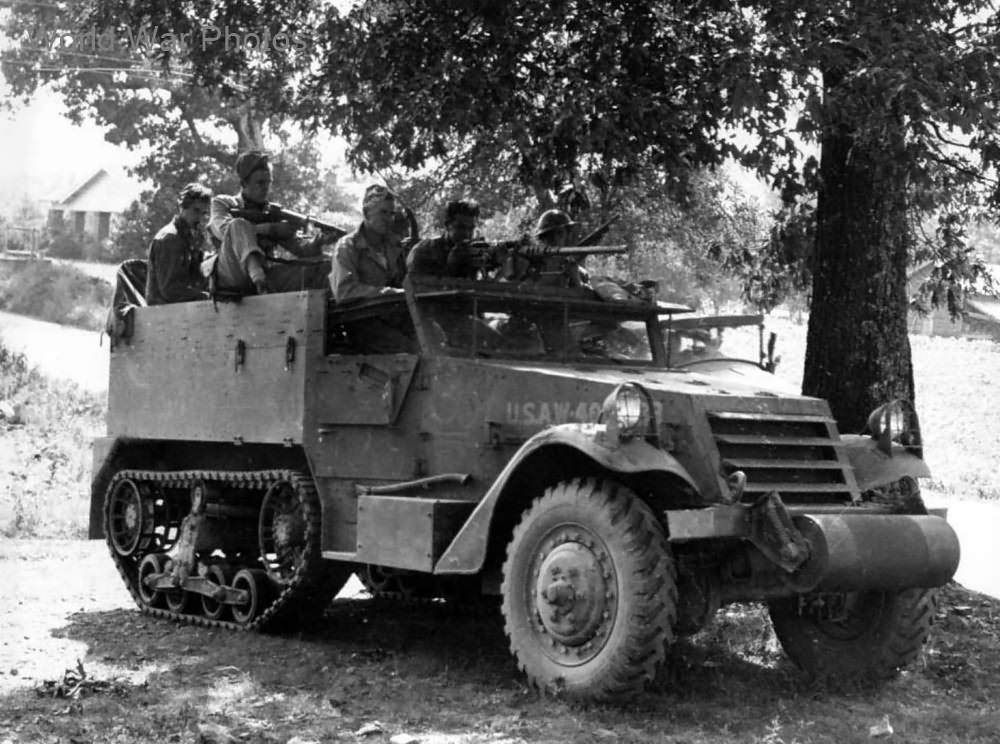

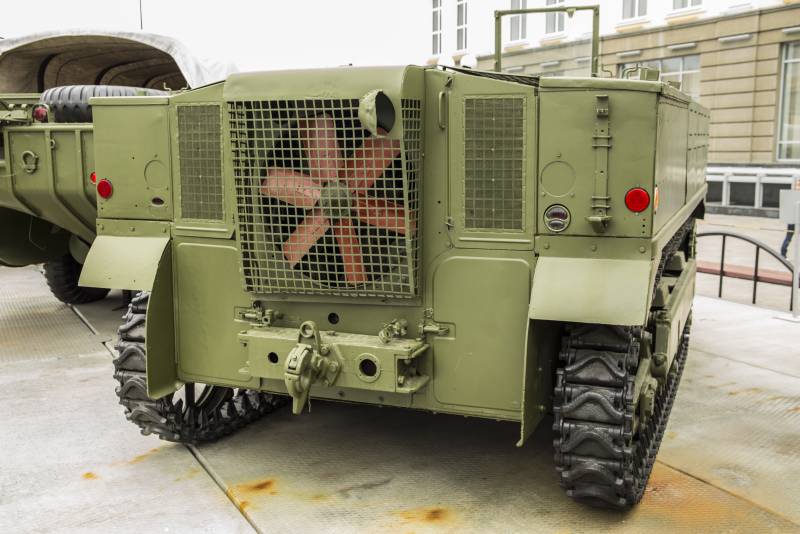

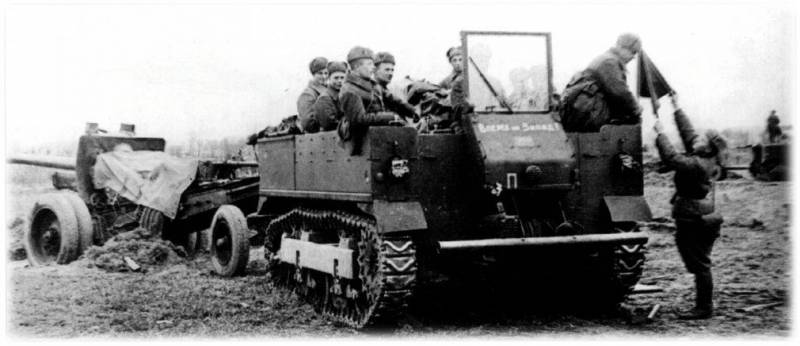

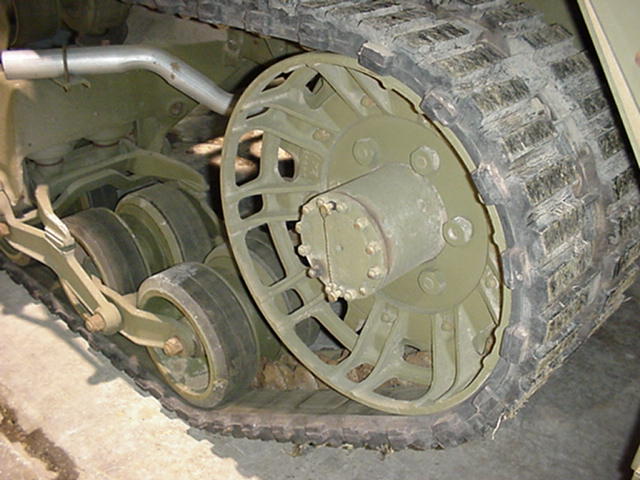

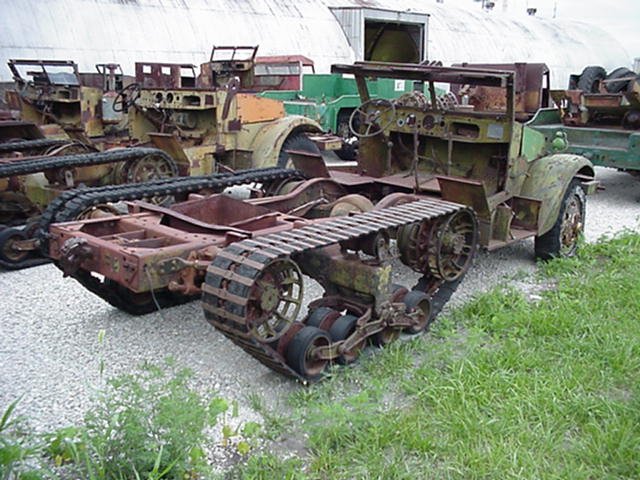

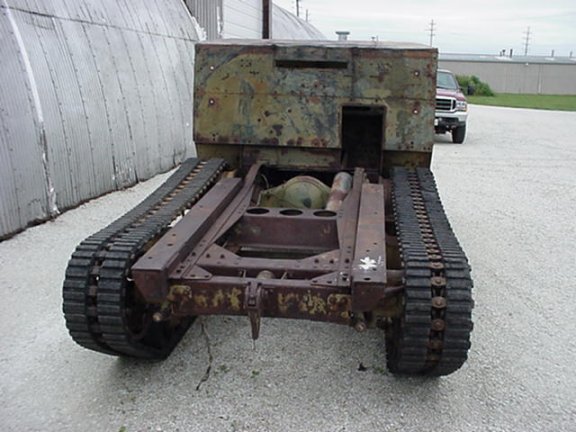

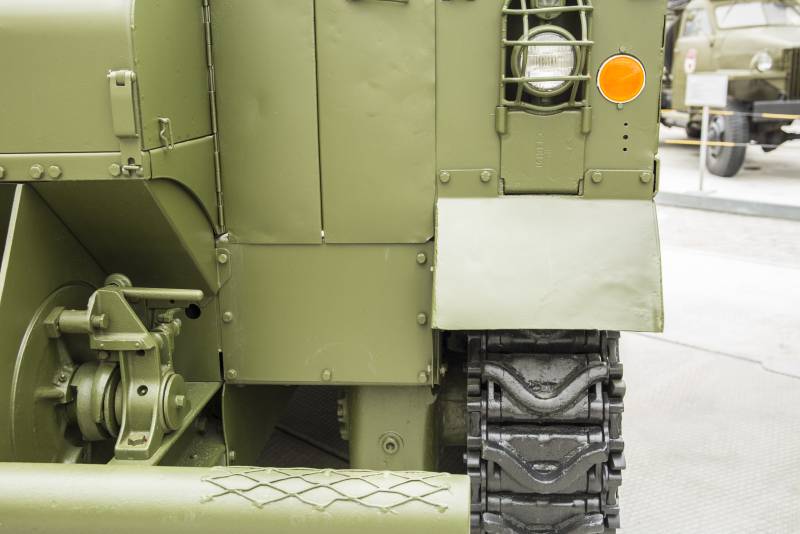

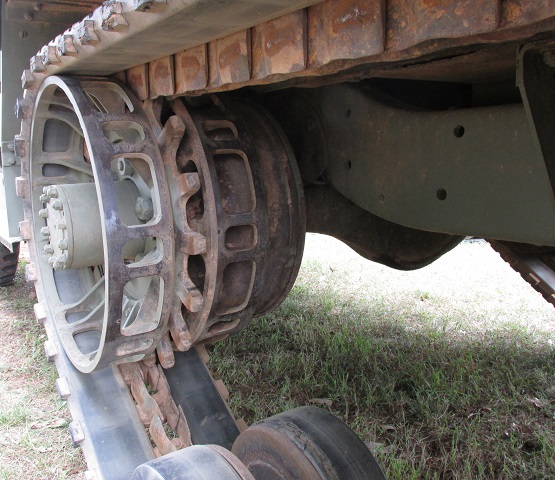

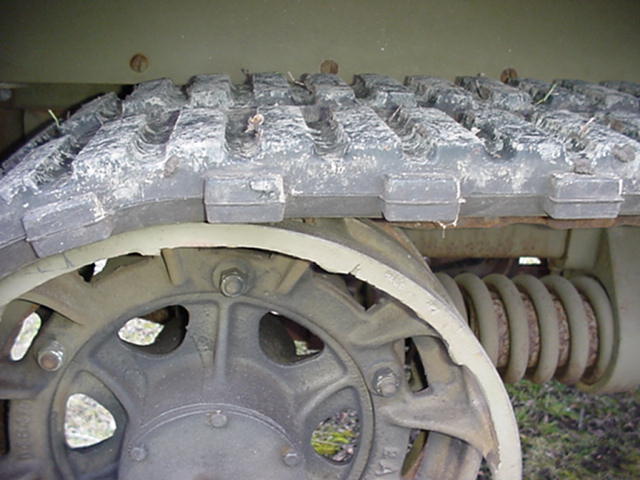

Полугусеничный бронетранспортер/тягач M2

11 13/16" (300 мм)

СССР по программе ленд-лиза получил 342 единицы. Гусеница резинометаллическая.



Полугусеничный бронетранспортер/тягач M2



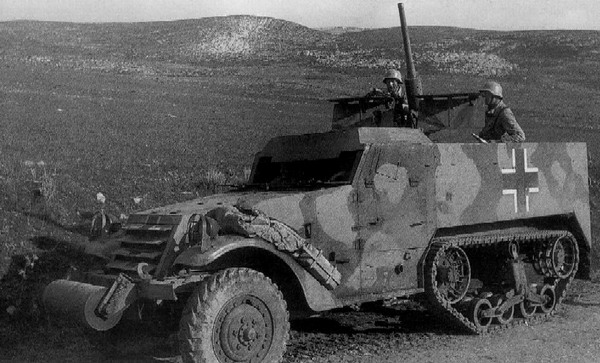

Трофея вермахта

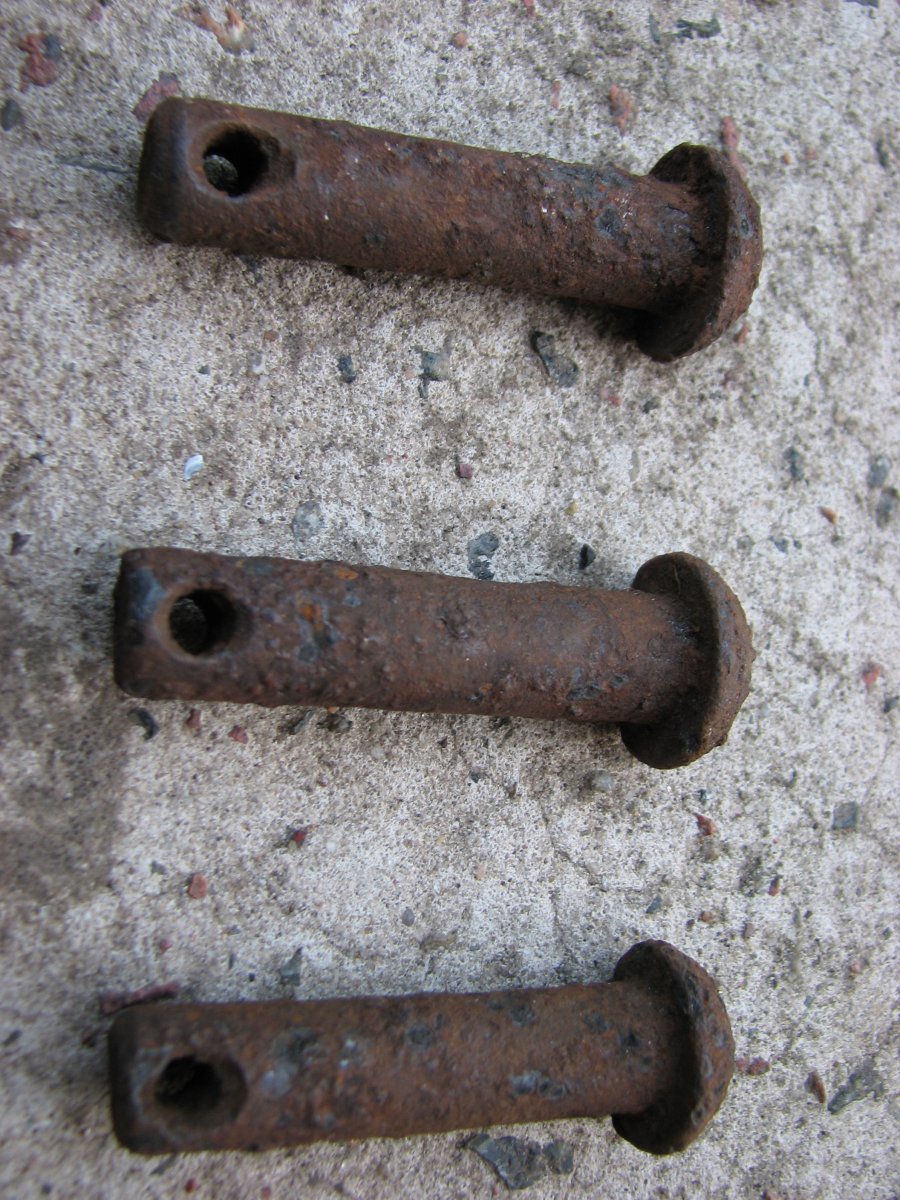

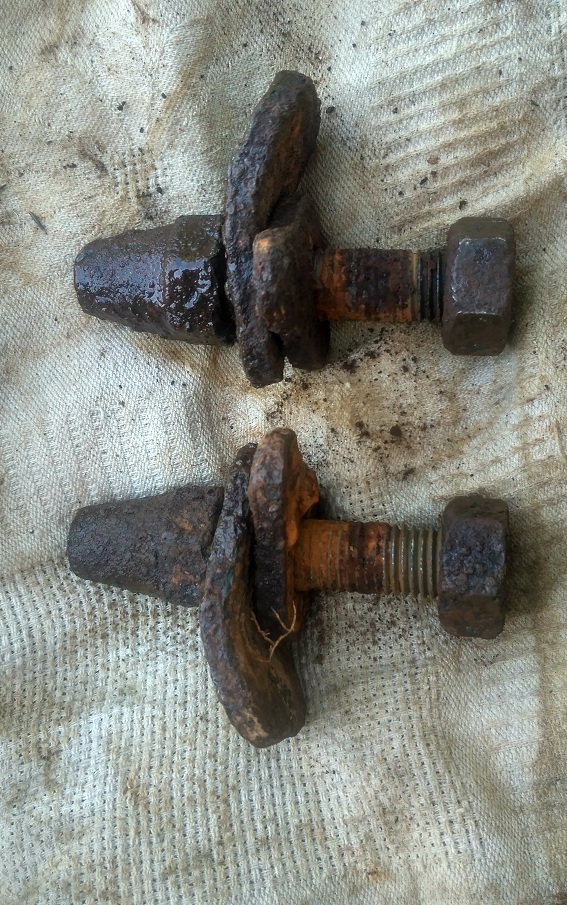

Доброго времени, может есть у кого размеры шплинта, которым крепится грунтозацеп к Pz -1



КД-35.



Великобритания

9,5" (241 мм)

Траки этой ширины были у трёх видов британской бронетехники, которая поставлялась в РККА:
Mk VII Light Tank "Tetrarch"
Vickers Mk E
Universal Carrier (Bren Carrier)

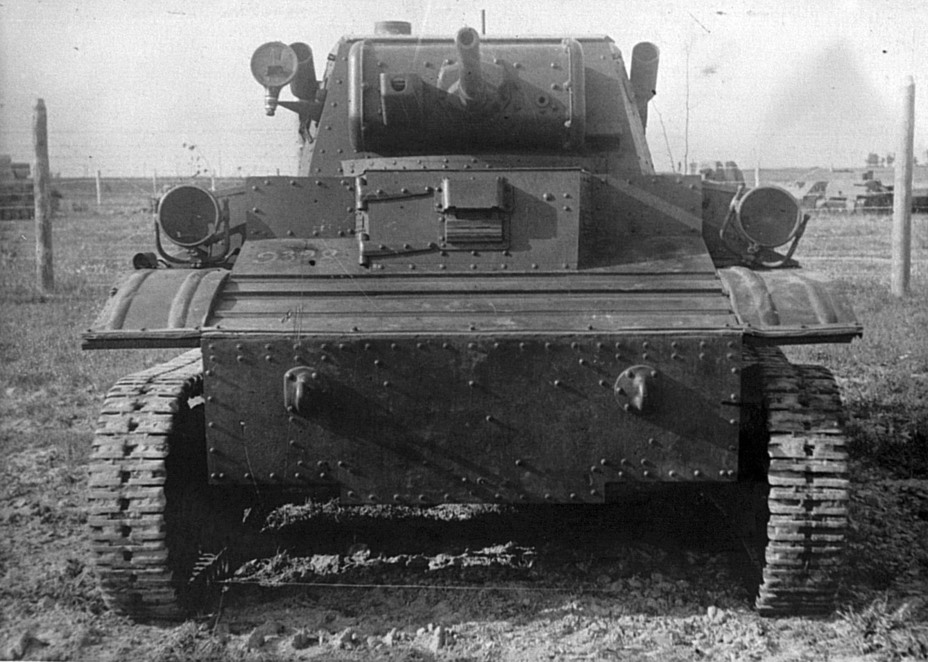

Mk VII Light Tank "Tetrarch"

Британский лёгкий танк.
СССР по программе ленд-лиза получилa 20 единиц.
К сожалению, так и не удалось найти фото этих траков...

Передача танков представителям РККА


Обучение танкистов:

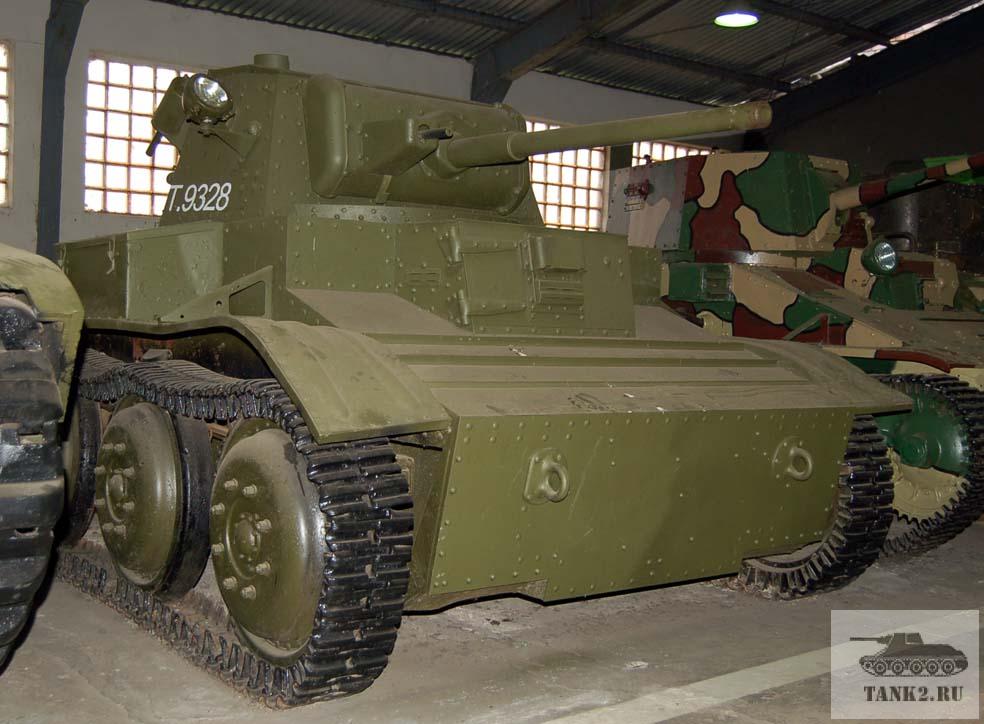

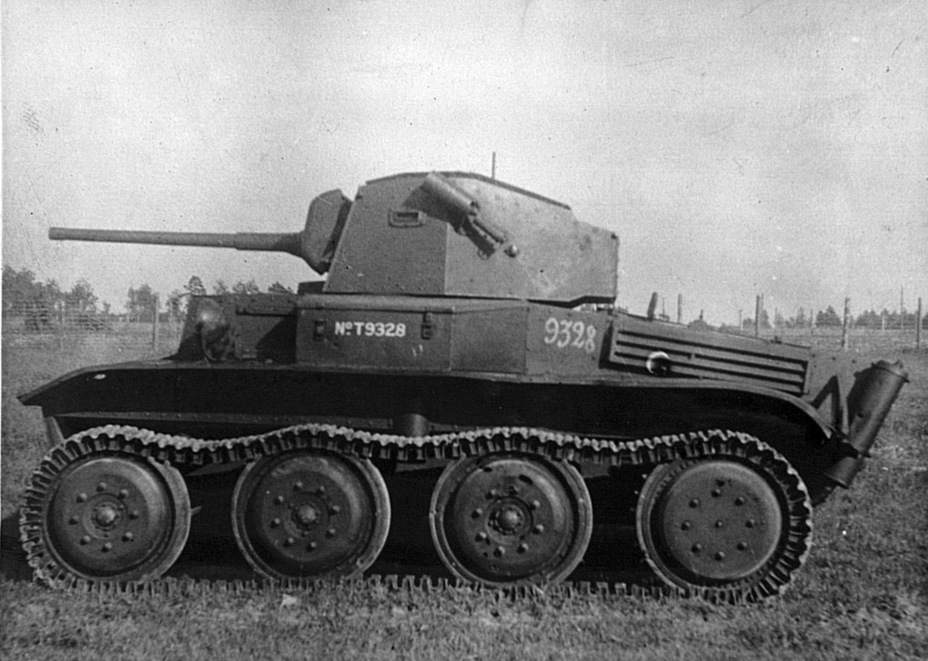

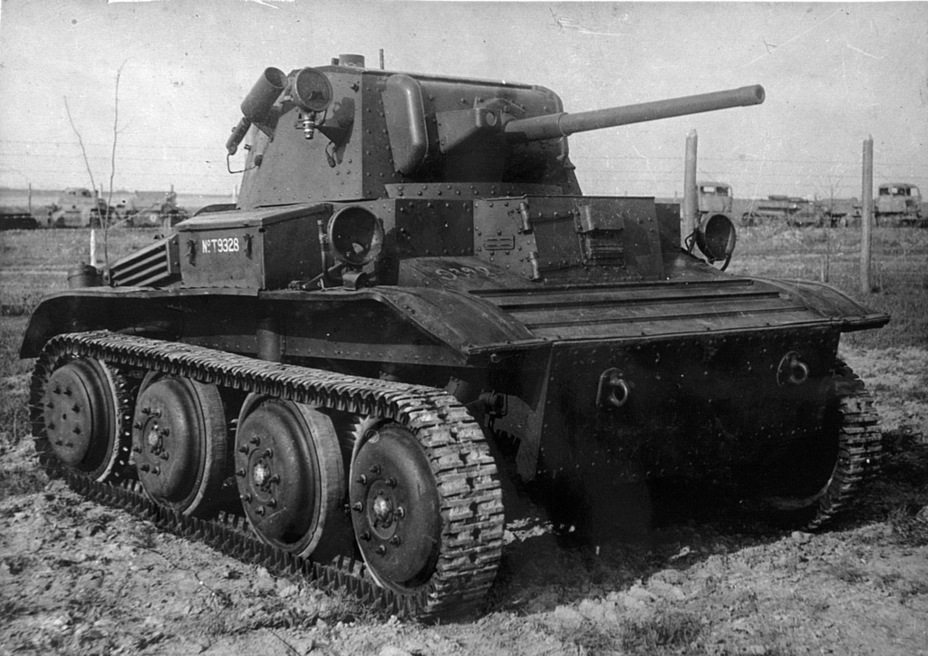

Танк с регистрационным номером T.9328 во время войны, и в музее:


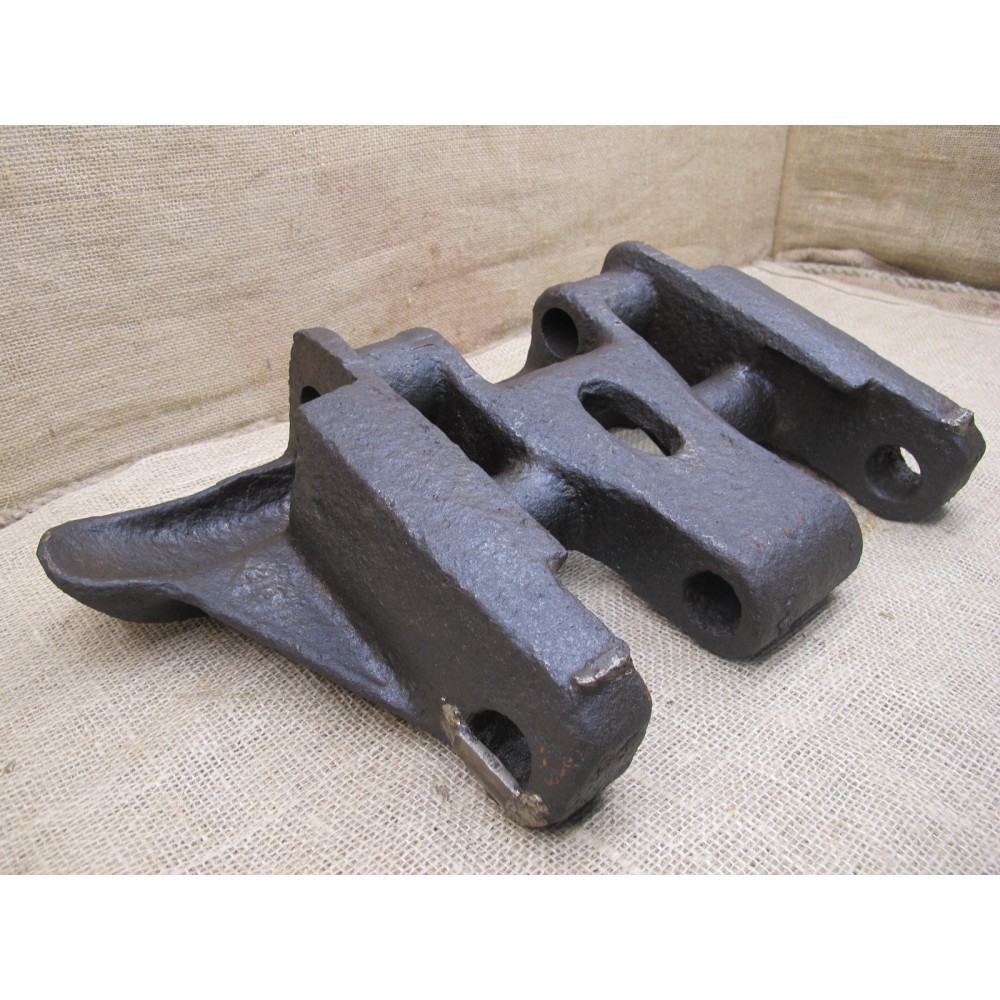

Vickers Mk E

Британский лёгкий танк.
СССР по программе ленд-лиза получилa 15-20 единиц.

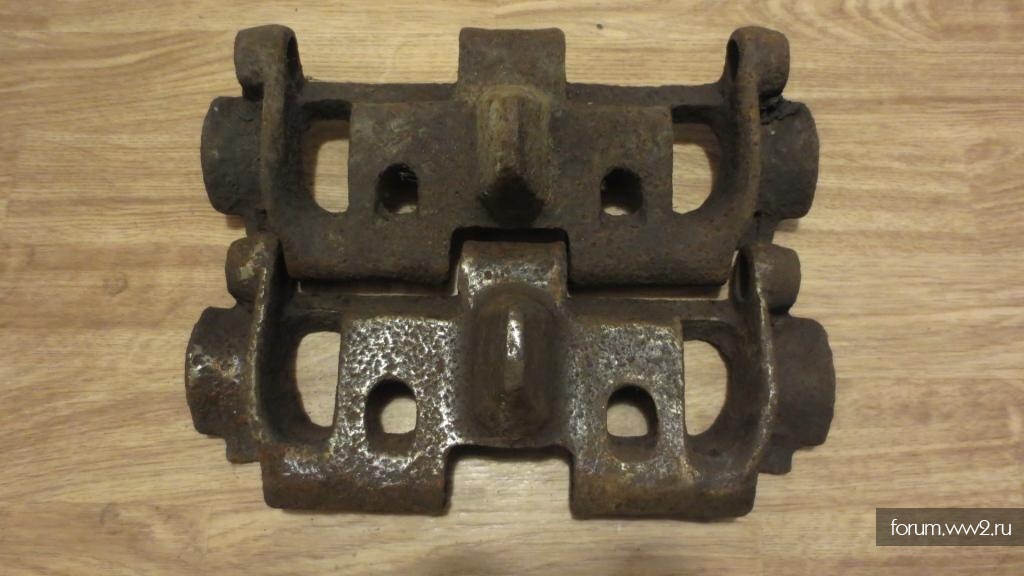

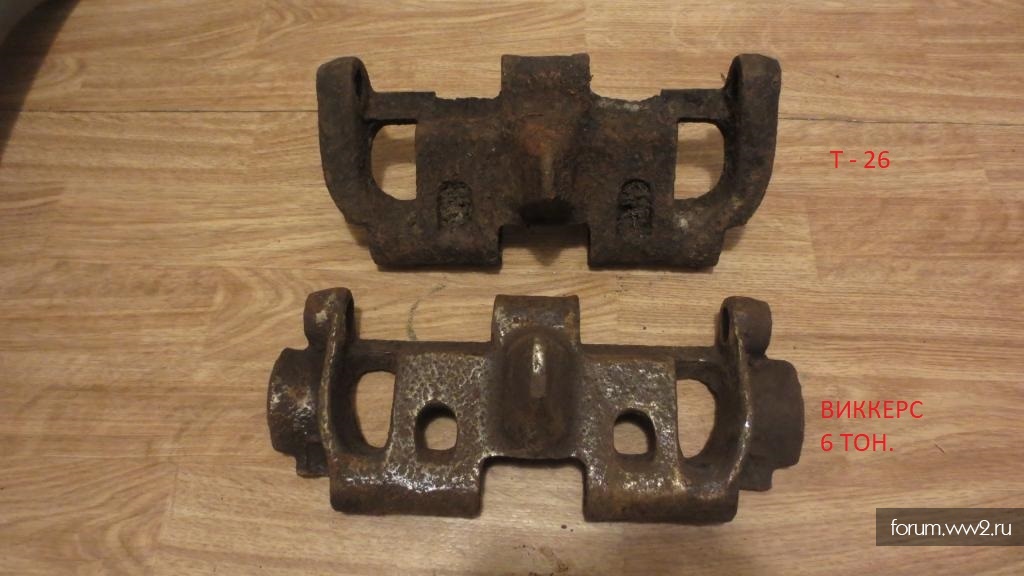

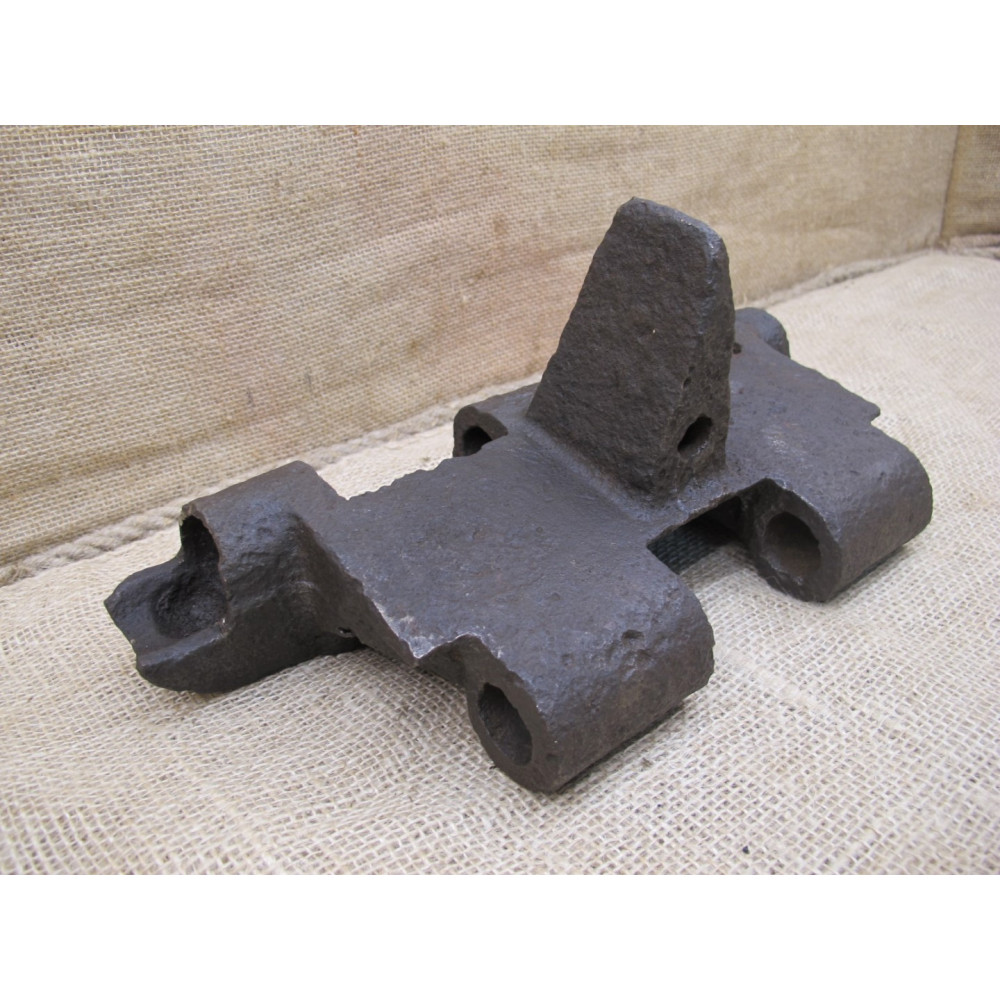

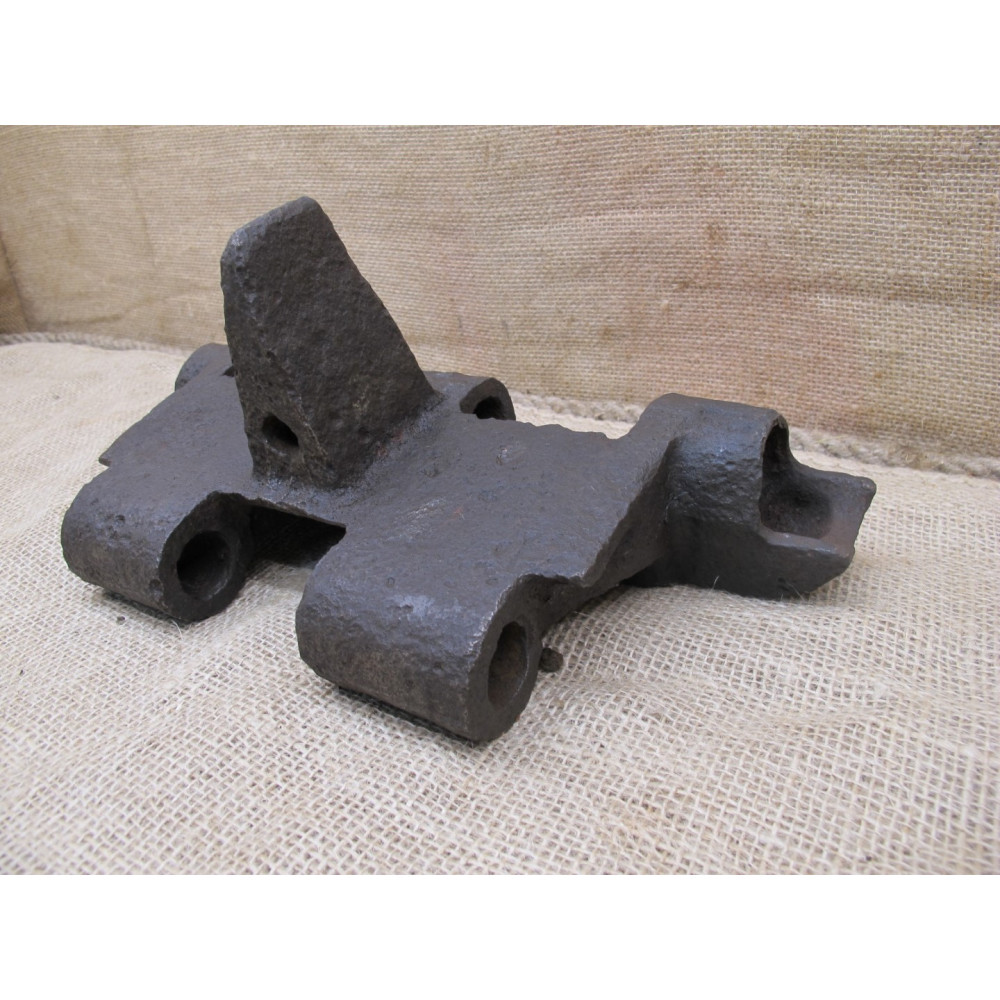

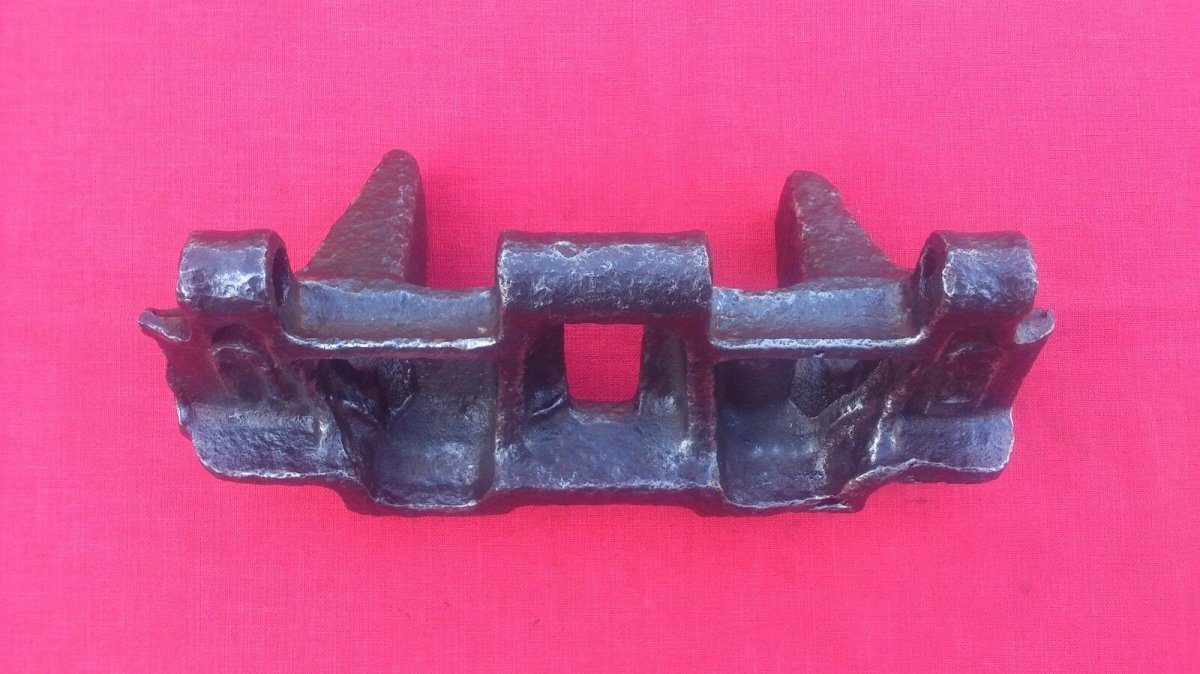

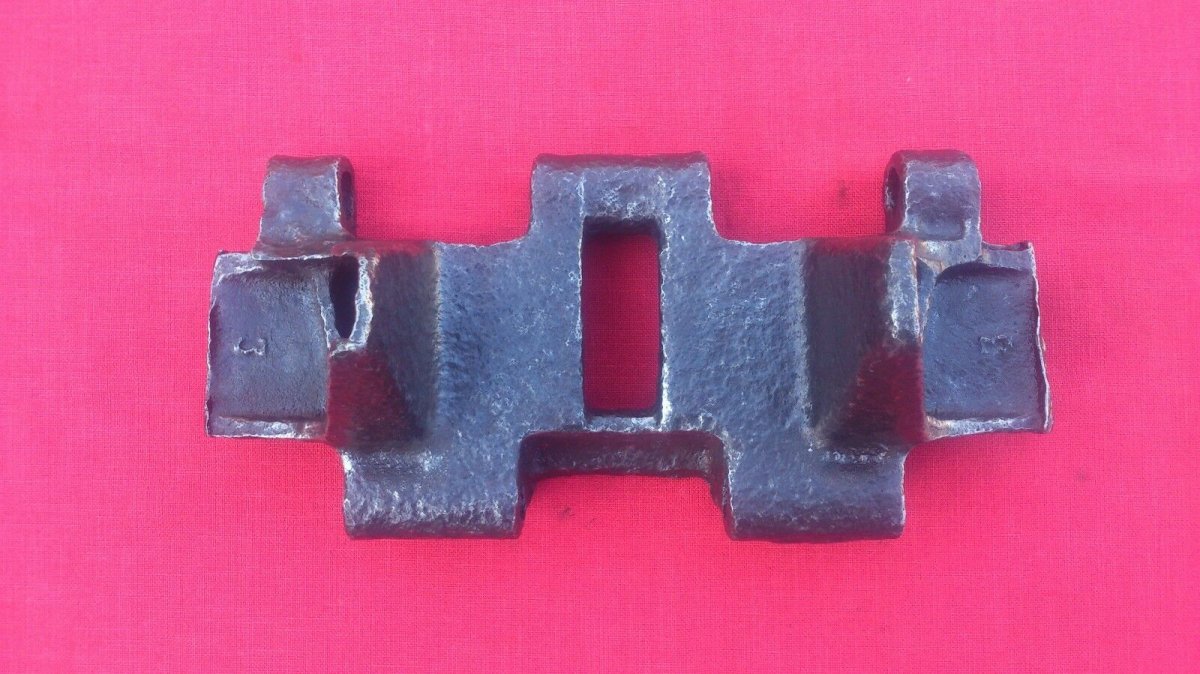

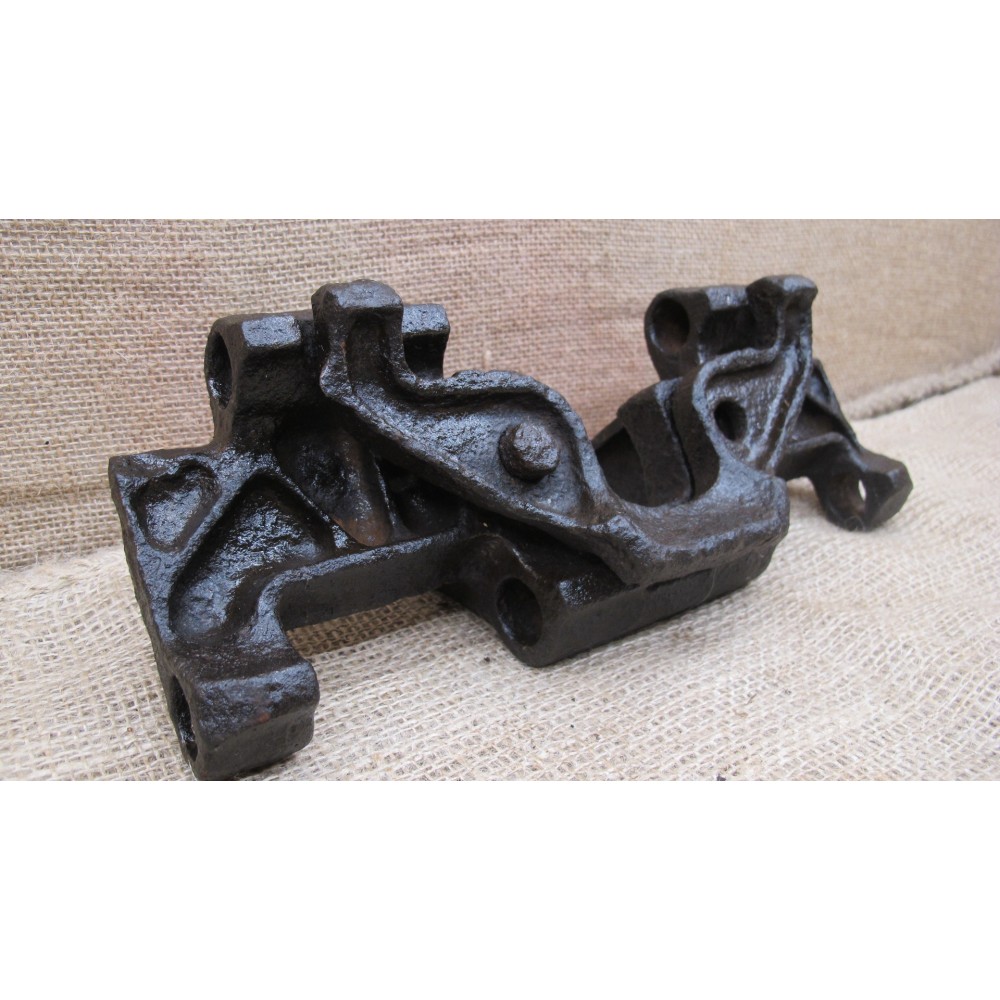

Похож на трак советского танка Т - 26

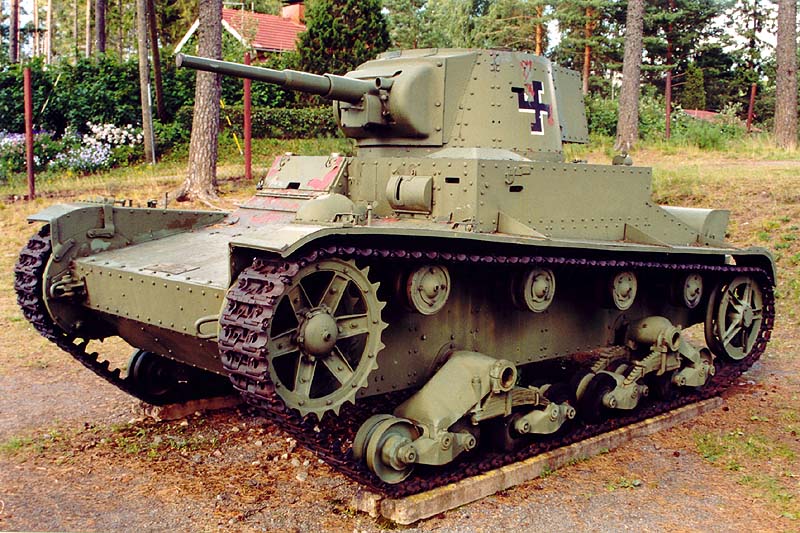

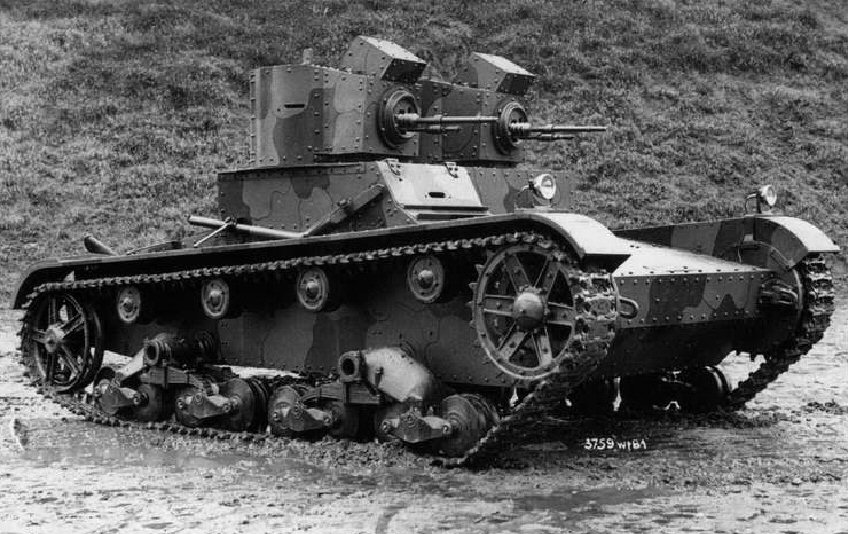

Vickers Mk E

Двухбашенный вариант танка. Эта модель и была поставлена РККА

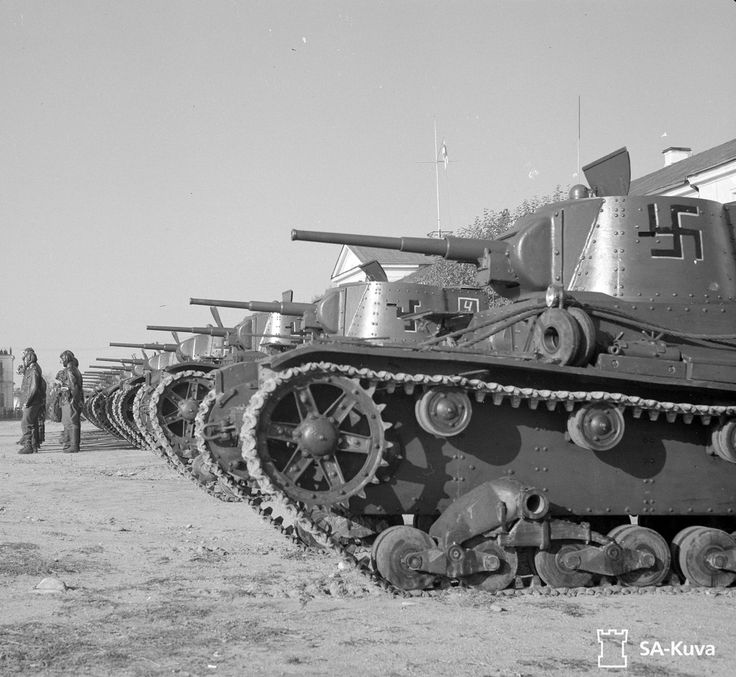

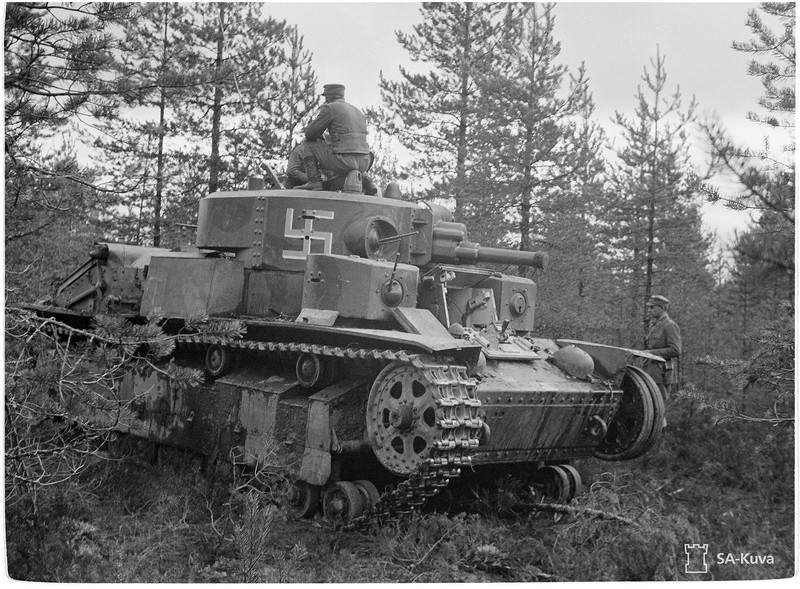

Танки Vickers Mk E в составе финской армии:



Universal Carrier (Bren Carrier)

Британский лёгкий многоцелевой бронетранспортёр. СССР по программе ленд-лиза получилa 2 208 единиц. В РККА поставляли лишь одну модель - Bren Carrier.



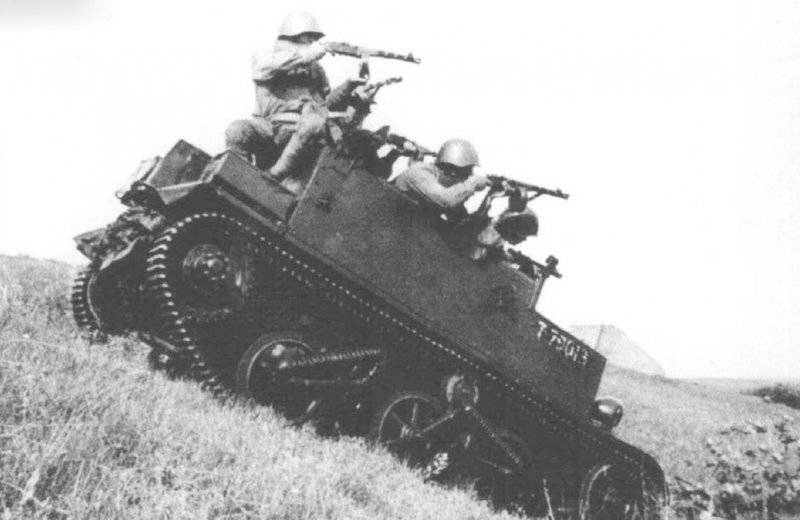

Bren Carrier

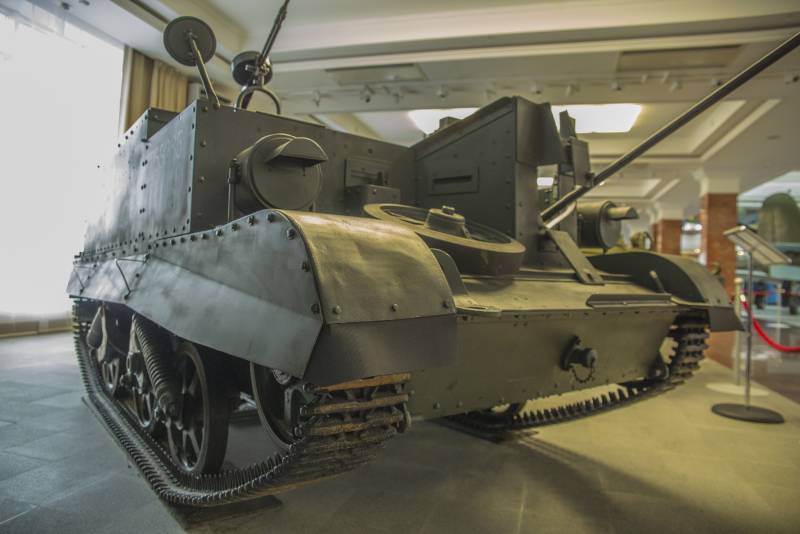

Bren Carrier в РККА и в музее:


Трофеи Вермахта:



14" (356 мм)

Траки этой ширины были у двух видов британской бронетехники, которая поставлялась в РККА:
Mk III Infantry Tank "Valentine"
Mk II Infantry Tank "Matilda"
Траки этой ширины были и у первых танков Mk VIII Cruiser Tank "Cromvell". Но поскольку нет информации, что такие траки найдены на территории бывшего Советского Союза, предпологаю, что на танках, переданных РККА, стояли траки шириной 15,5" (394 мм).

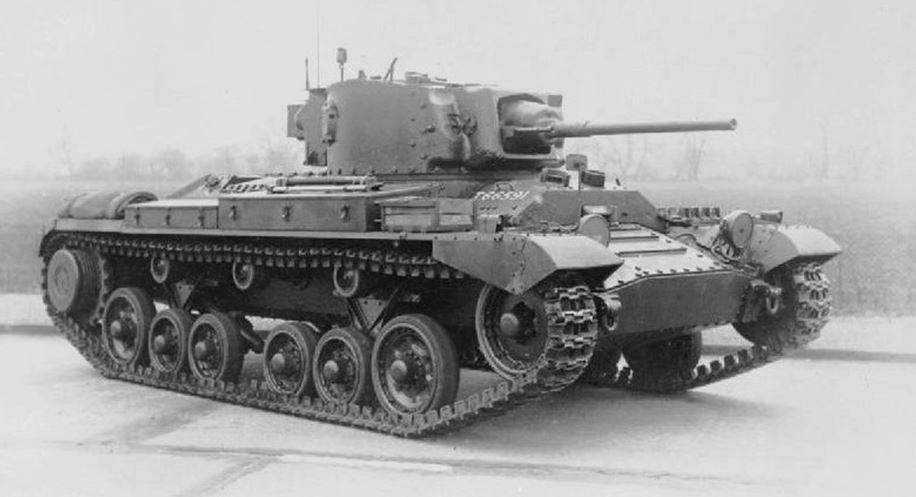

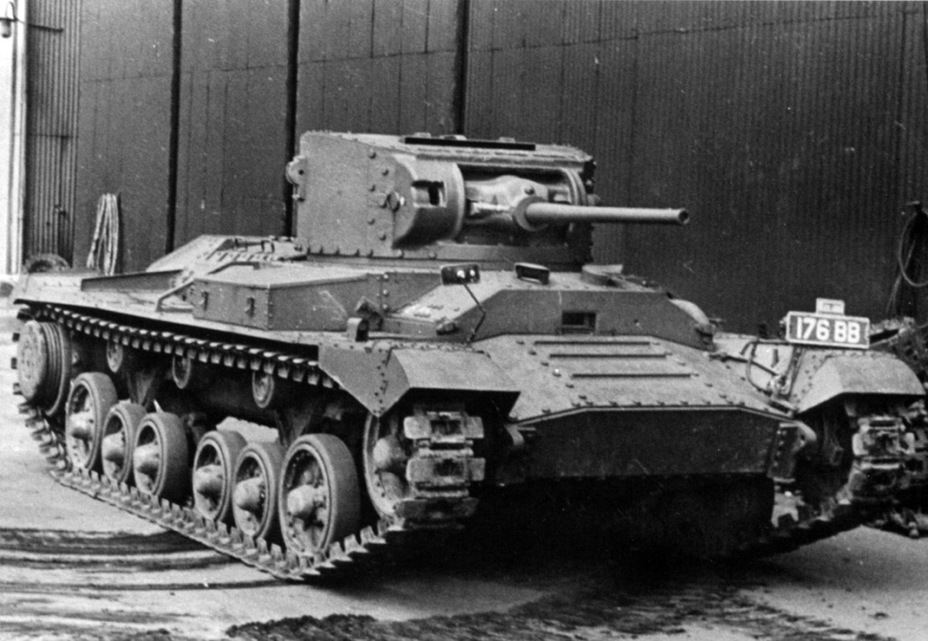

Mk III Infantry Tank "Valentine"

Британский пехотный танк. СССР по программе ленд-лиза получилa 3332 (по другой информации 3782) единиц.

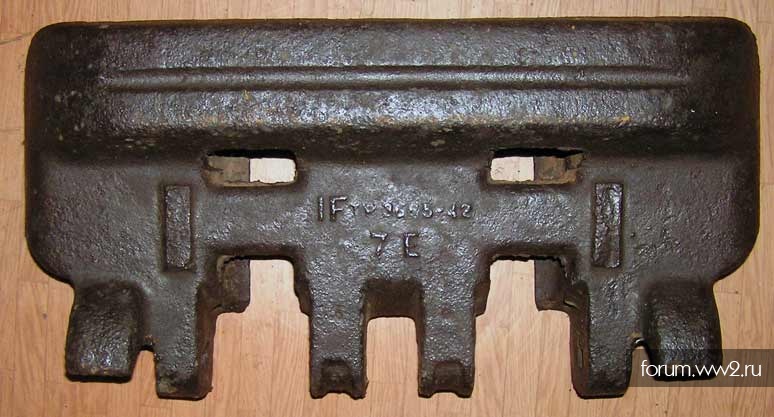

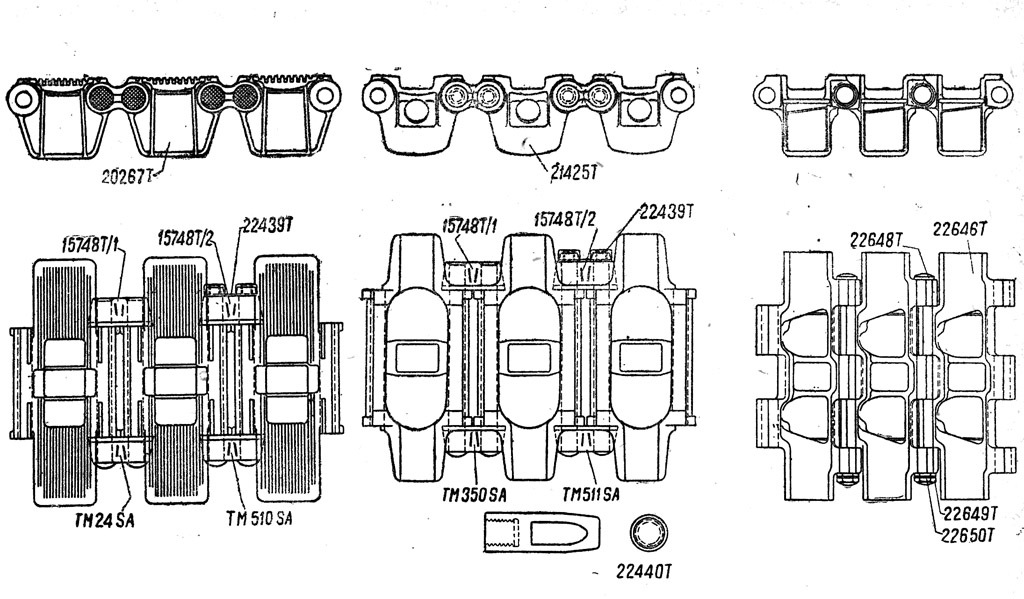

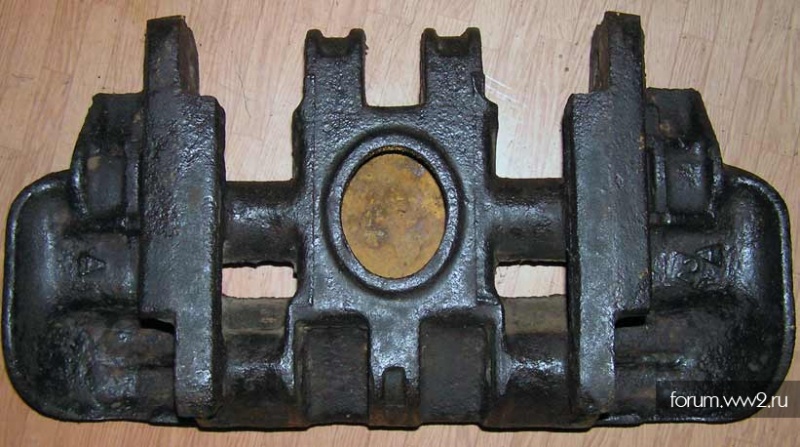

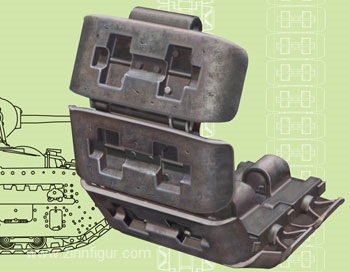

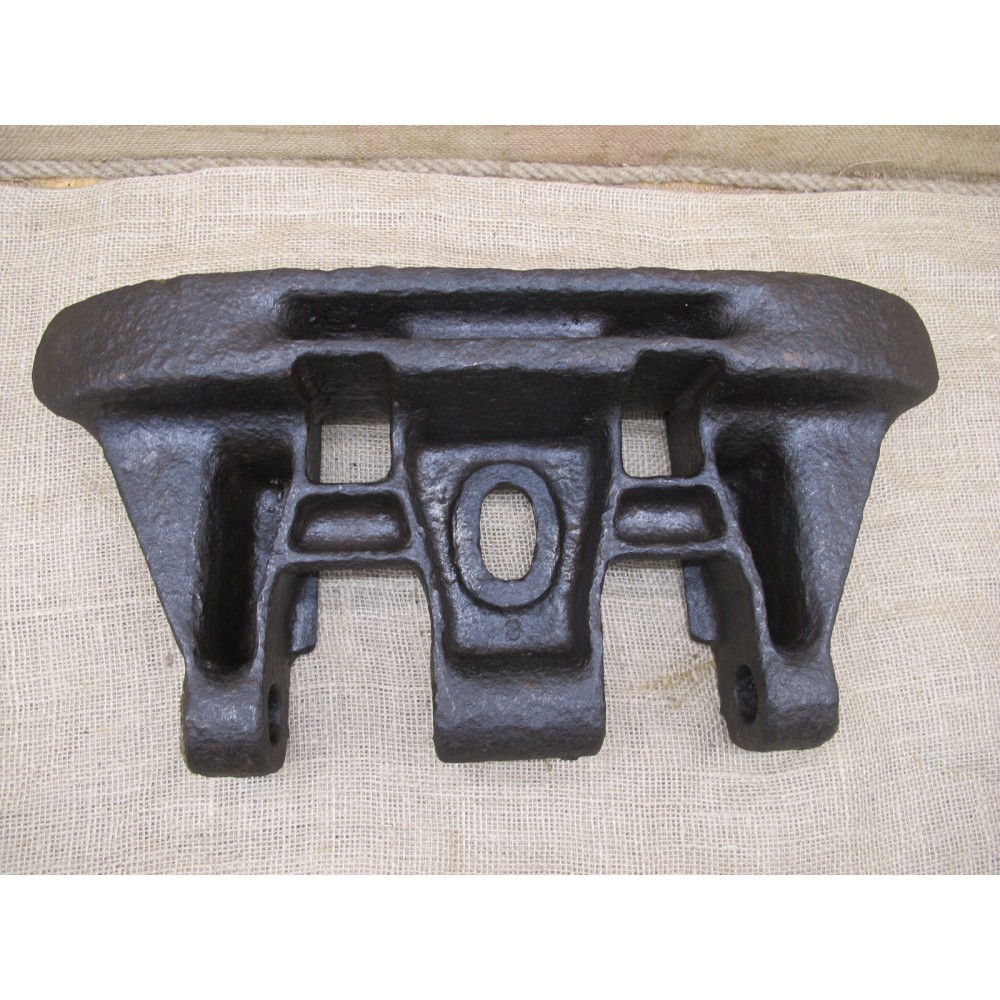

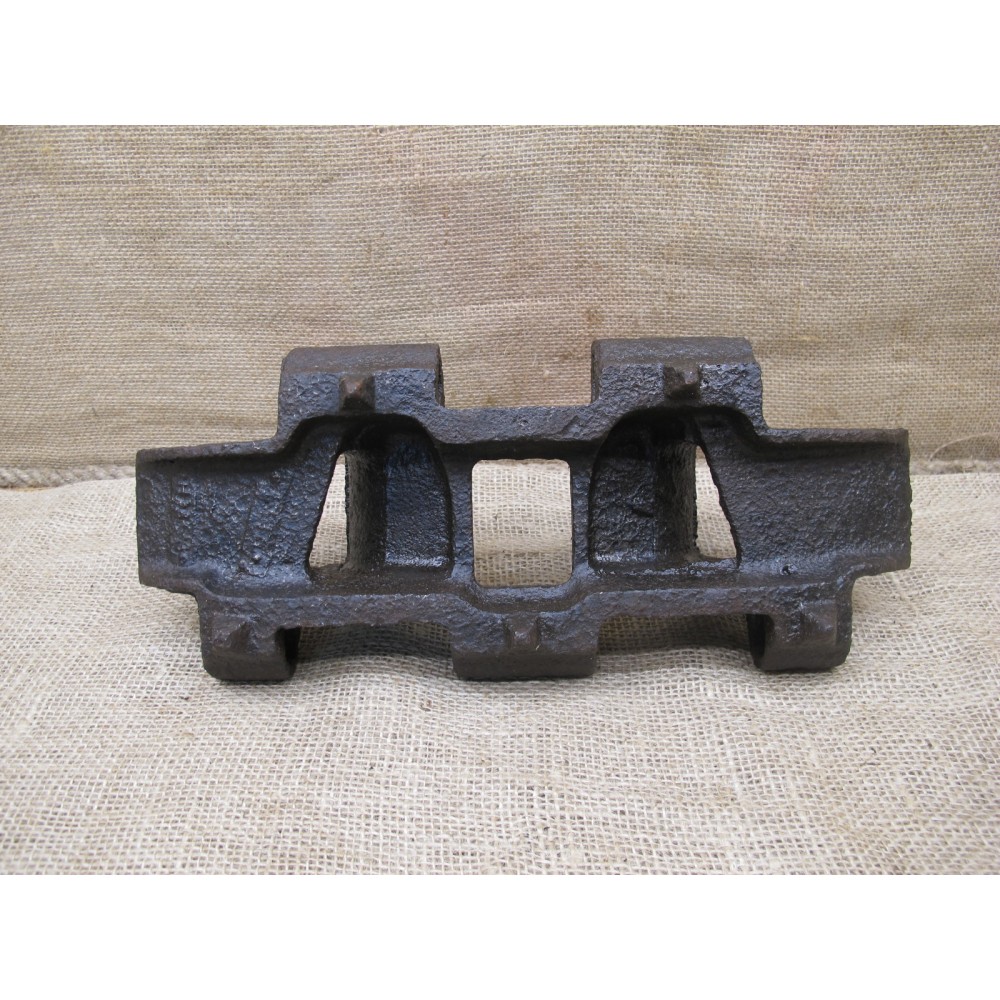

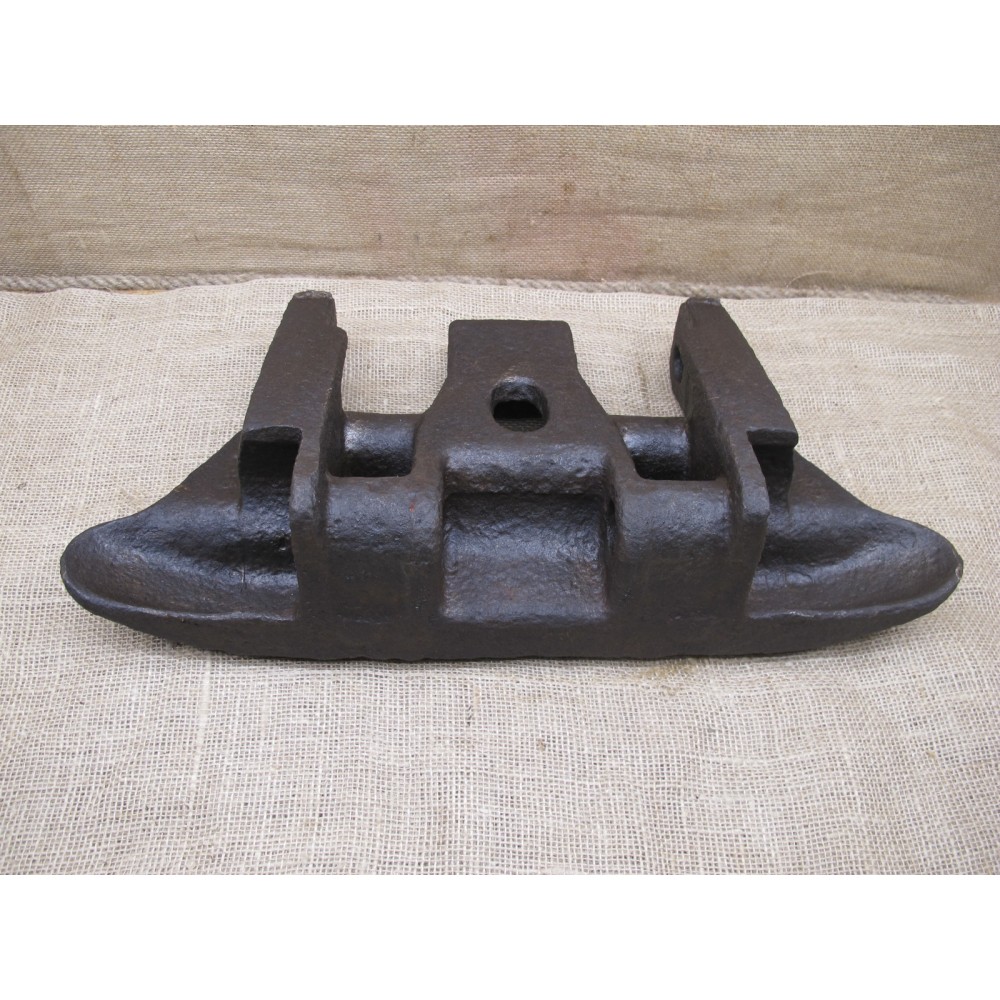

У этого танка траки были 3 видов. Рисунок всех трёх видов траков. Последний - окончательный.


Mk III Infantry Tank "Valentine"

1. вариант траков:


2. вариант траков:

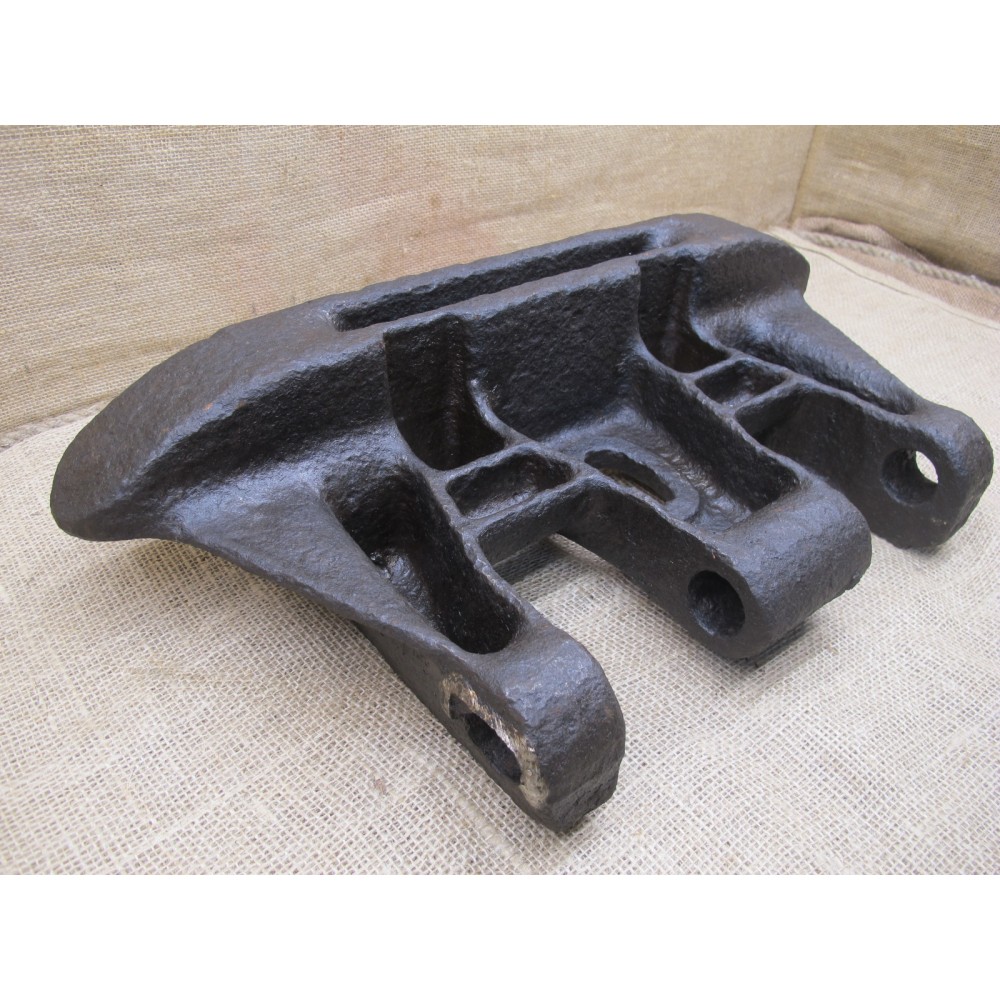

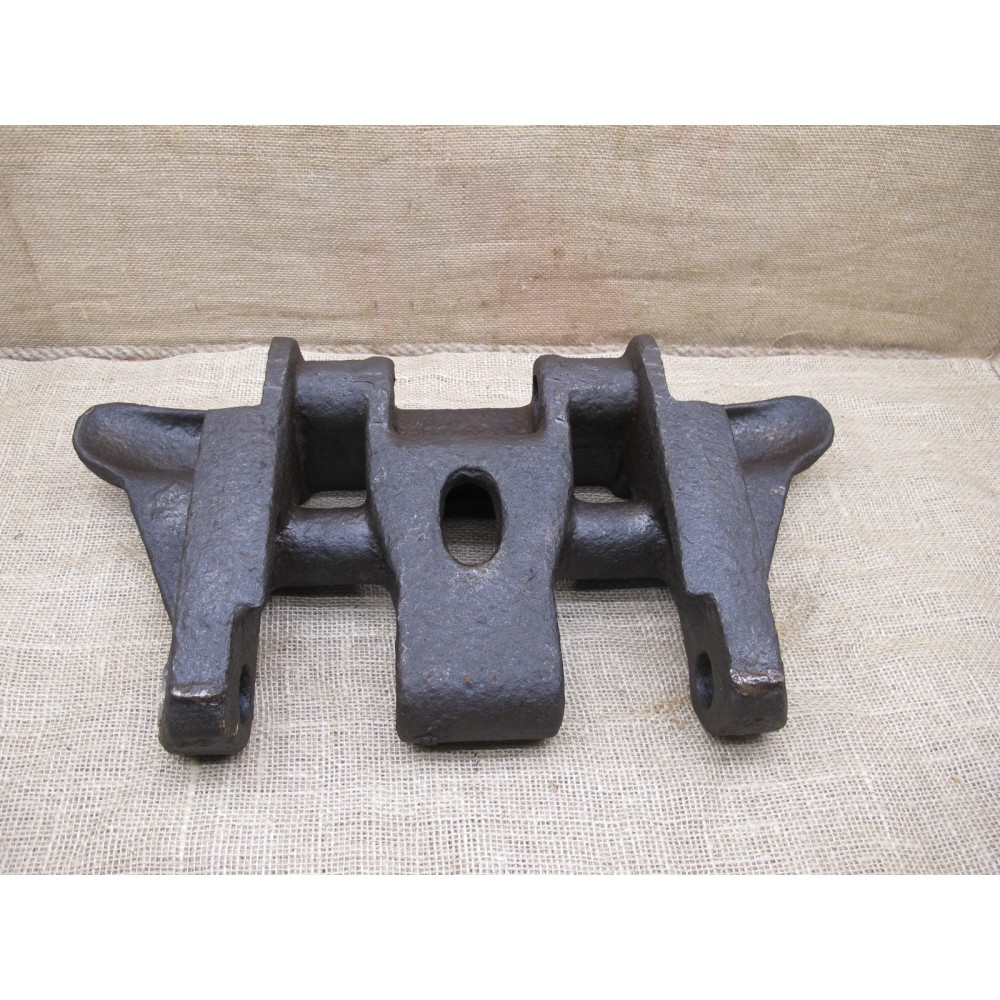

3. окончательный вариант траков:

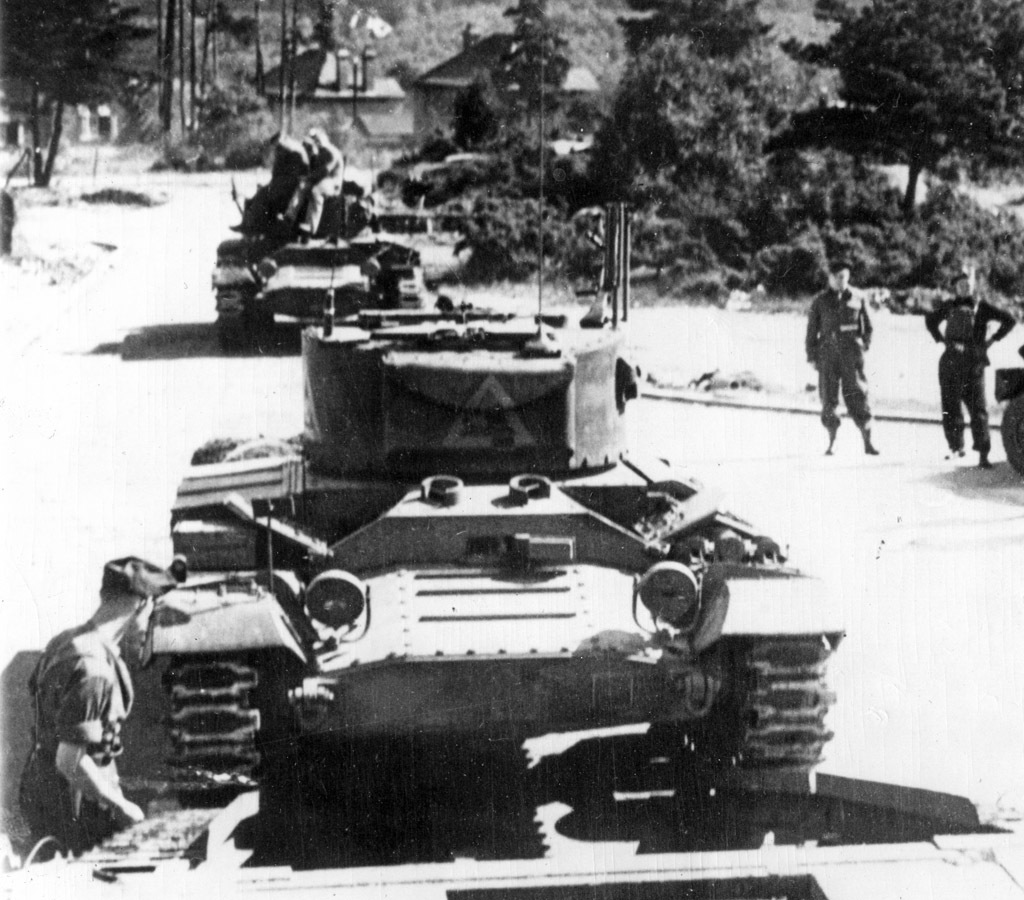

В составе РККА:

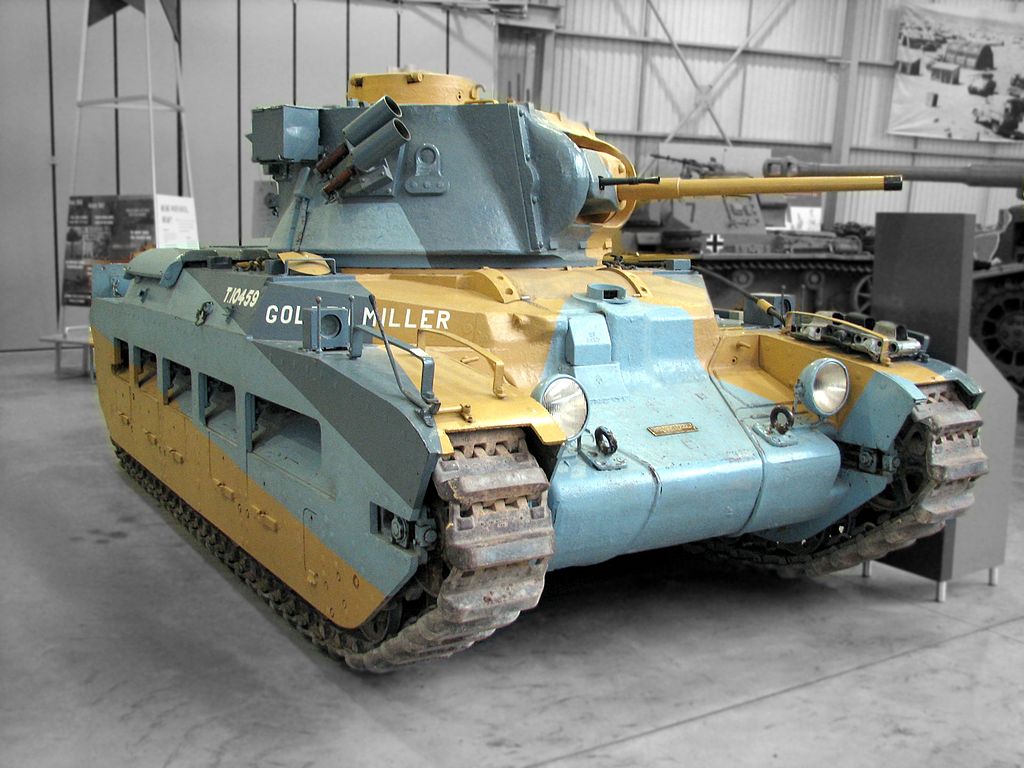

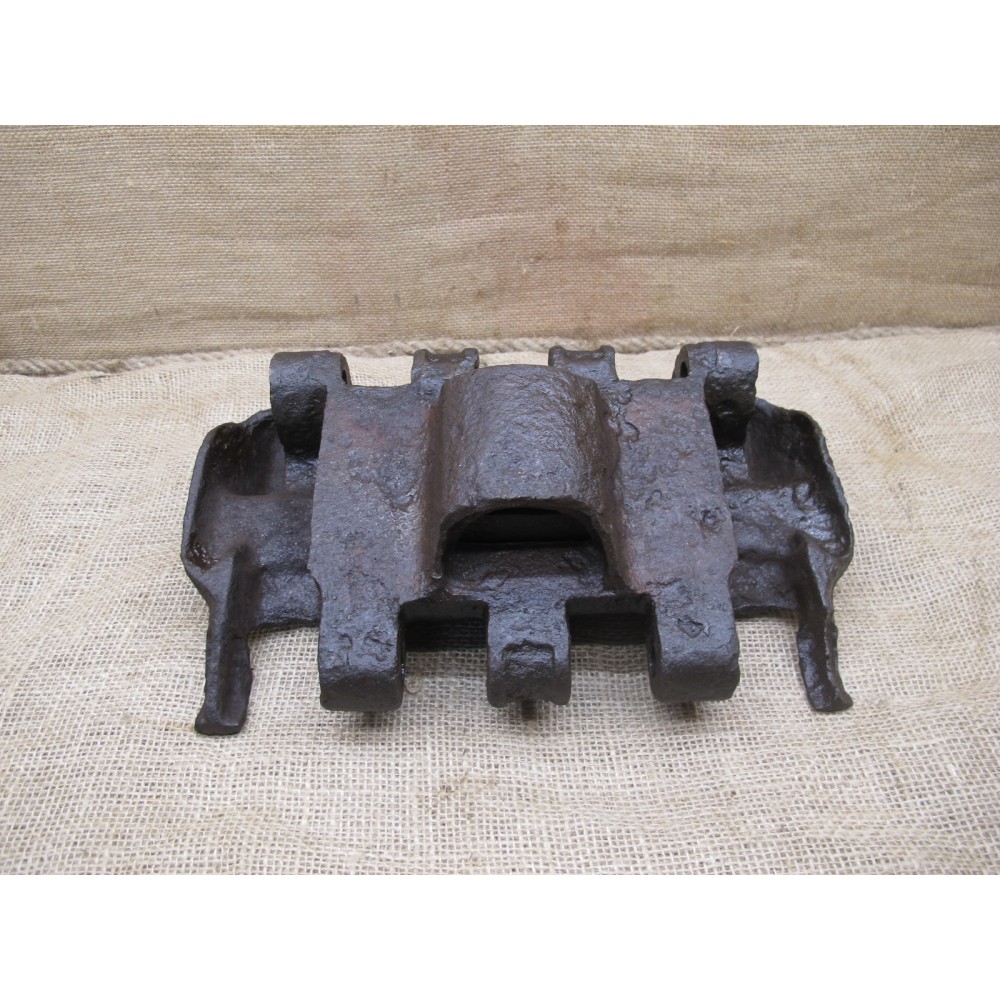

Mk II Infantry Tank "Matilda"

Британский пехотный танк. СССР по программе ленд-лиза получилa 918 единиц.
Траки двух видов:

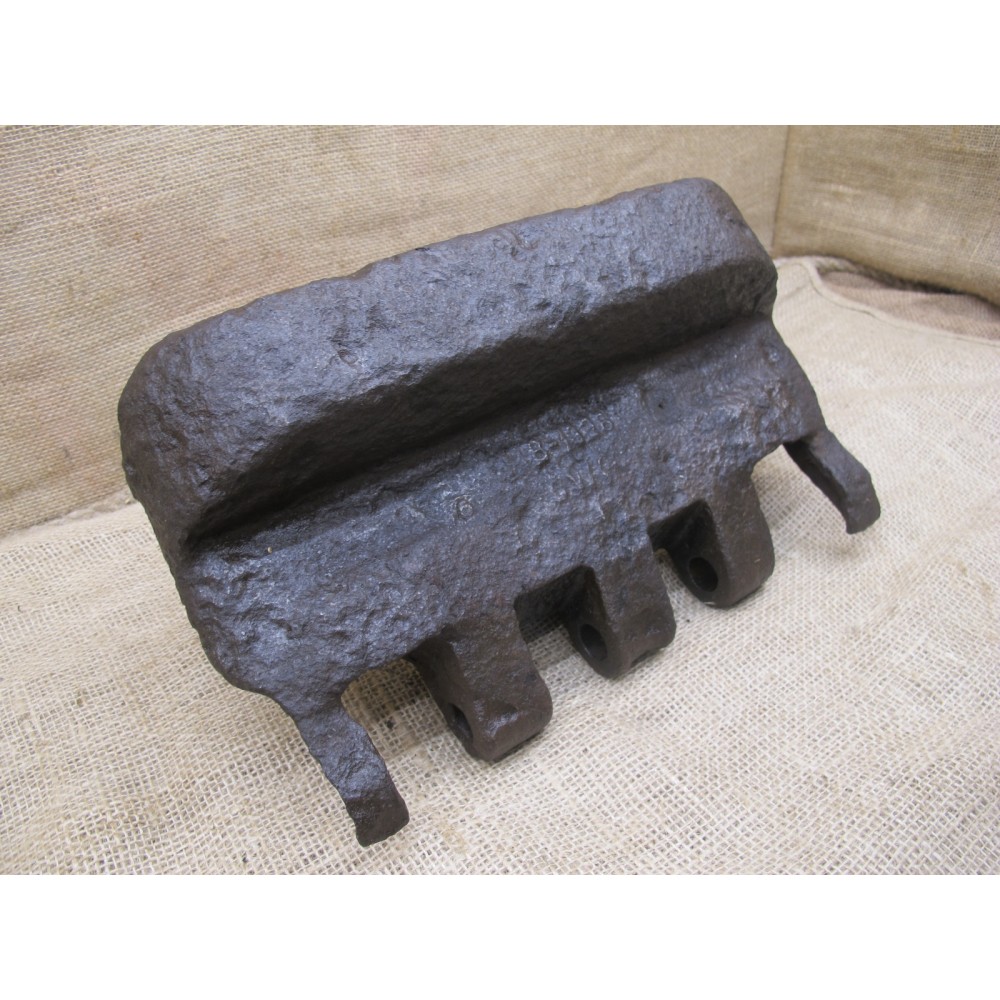

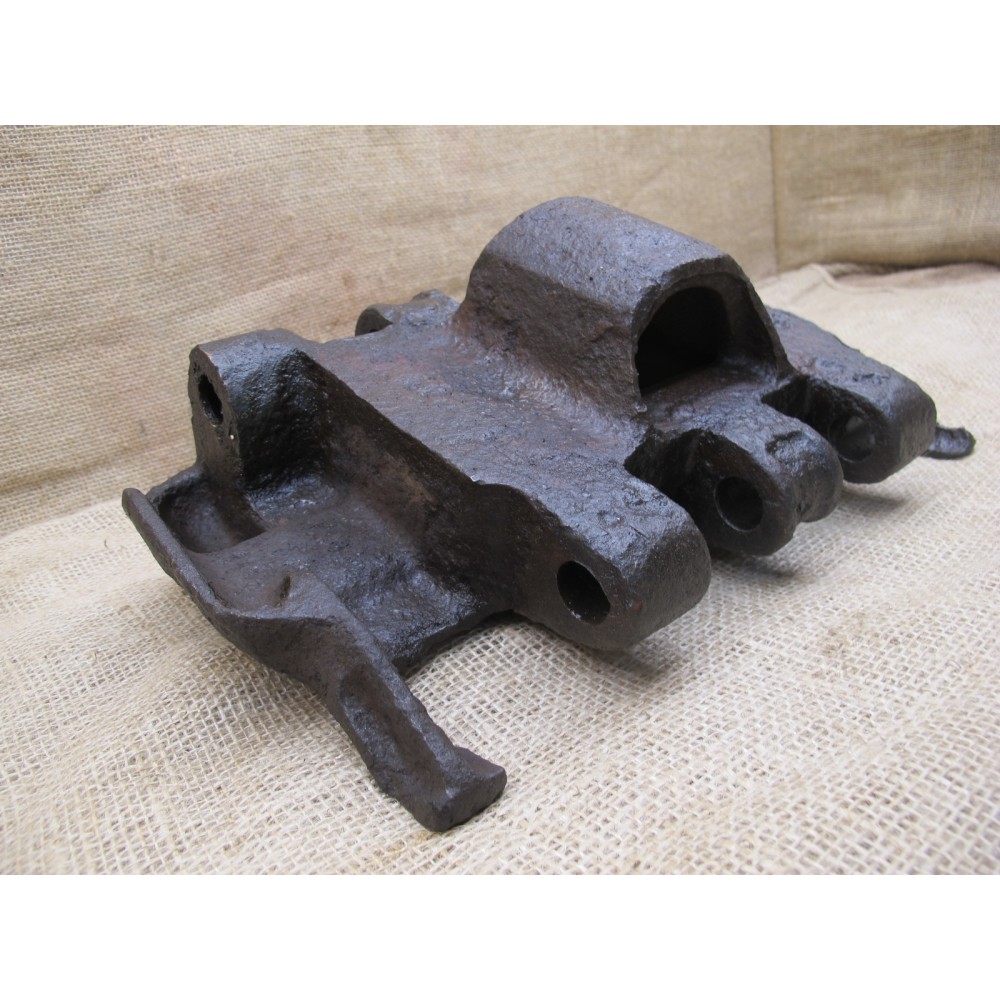

1. с грунтозацепом - для Европы:


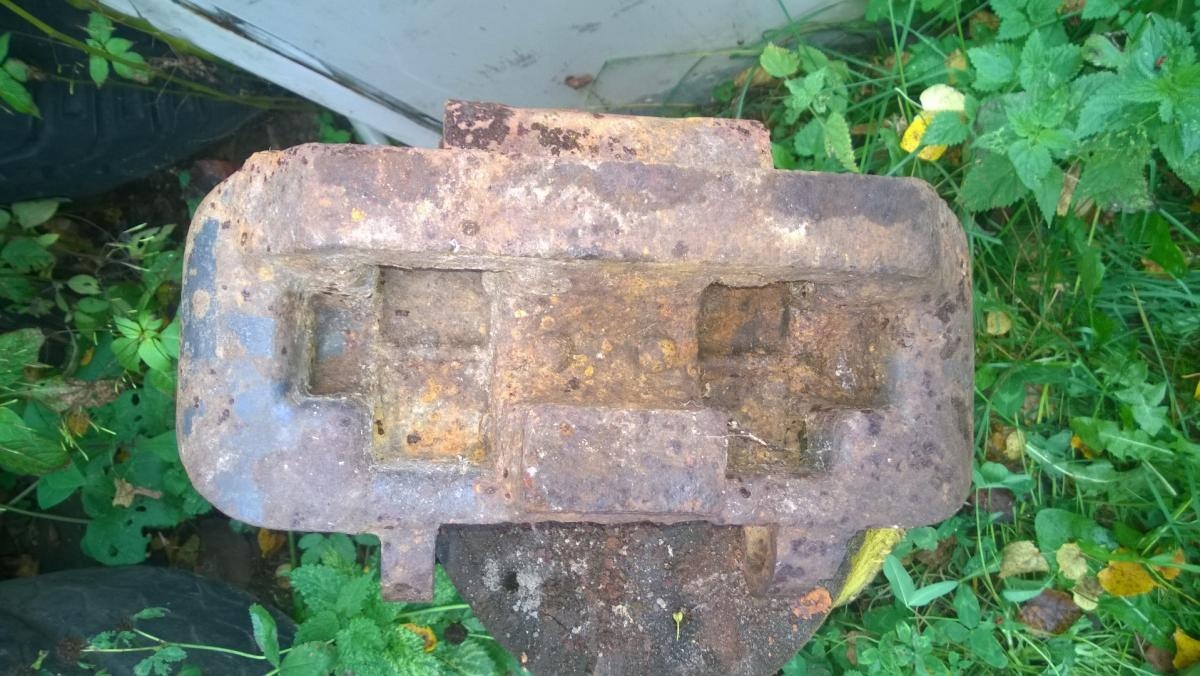

2. без грунтозацепа - для пустынь в Северной Африки

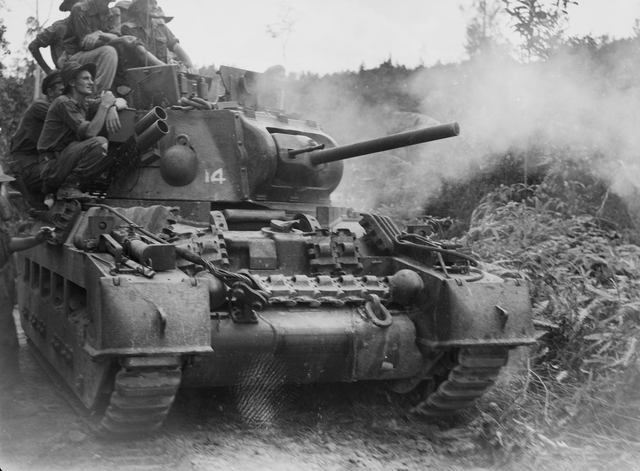

Mk II Infantry Tank "Matilda"

С траками Европейского образца:

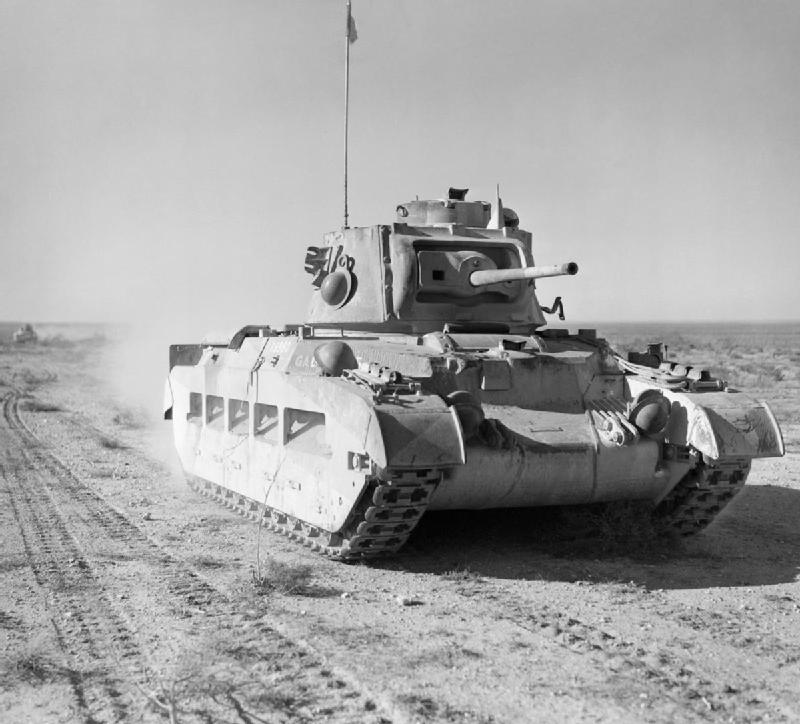

С траками образца пустыни:

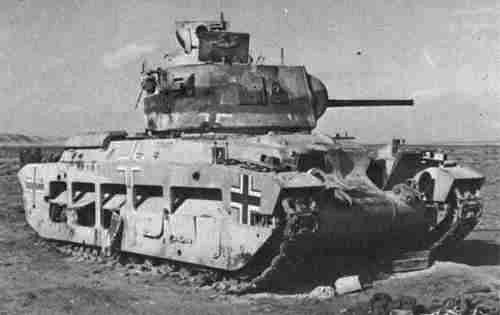

Трофеи Вермахта:



15,5" (394 мм)

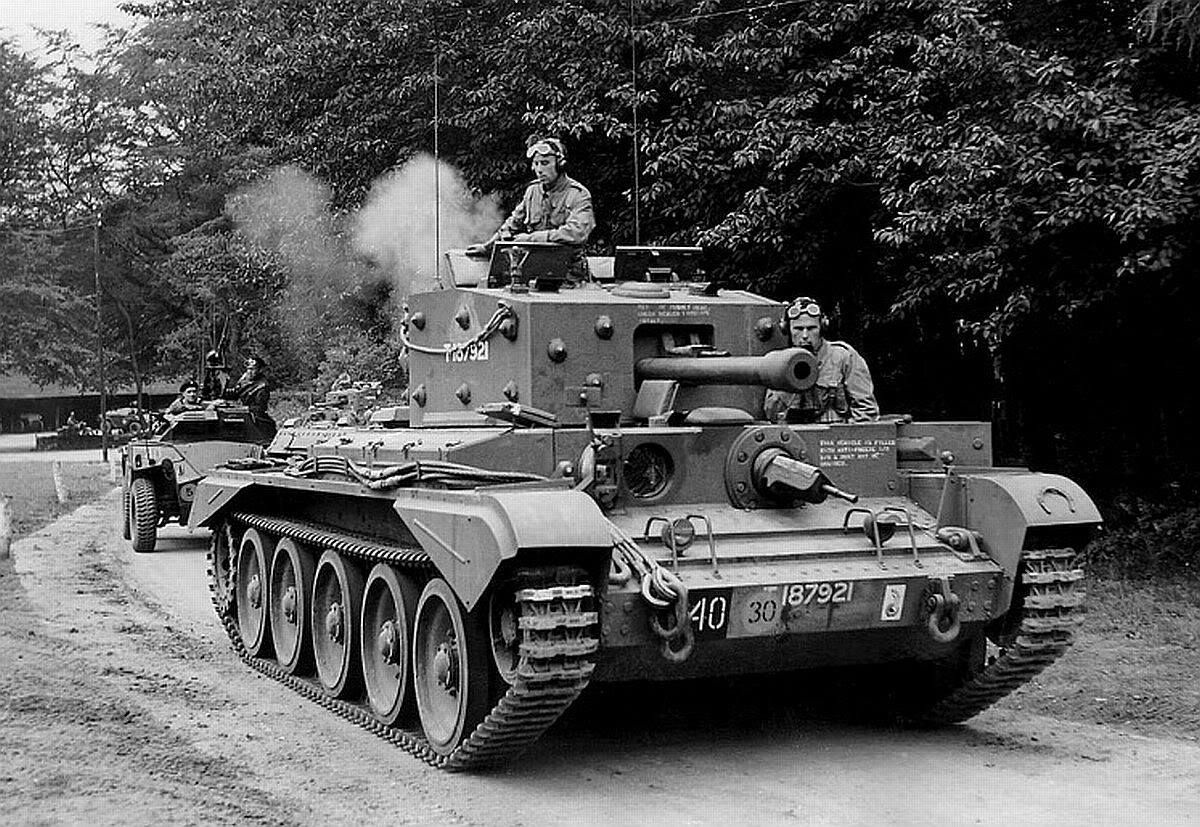

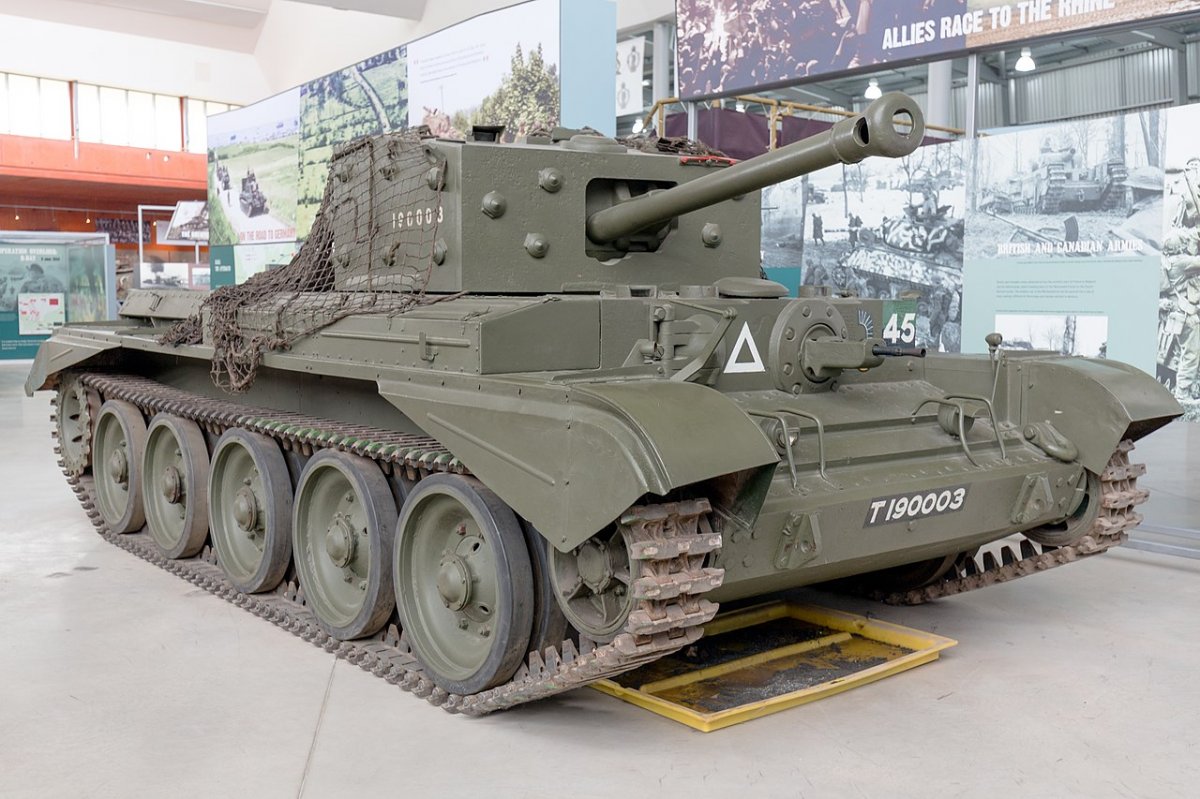

Mk VIII Cruiser Tank "Cromvell"

Британский крейсерский танк. СССР по программе ленд-лиза получилa 6 единиц.


Mk VIII Cruiser Tank "Cromvell"



22" (559 мм)

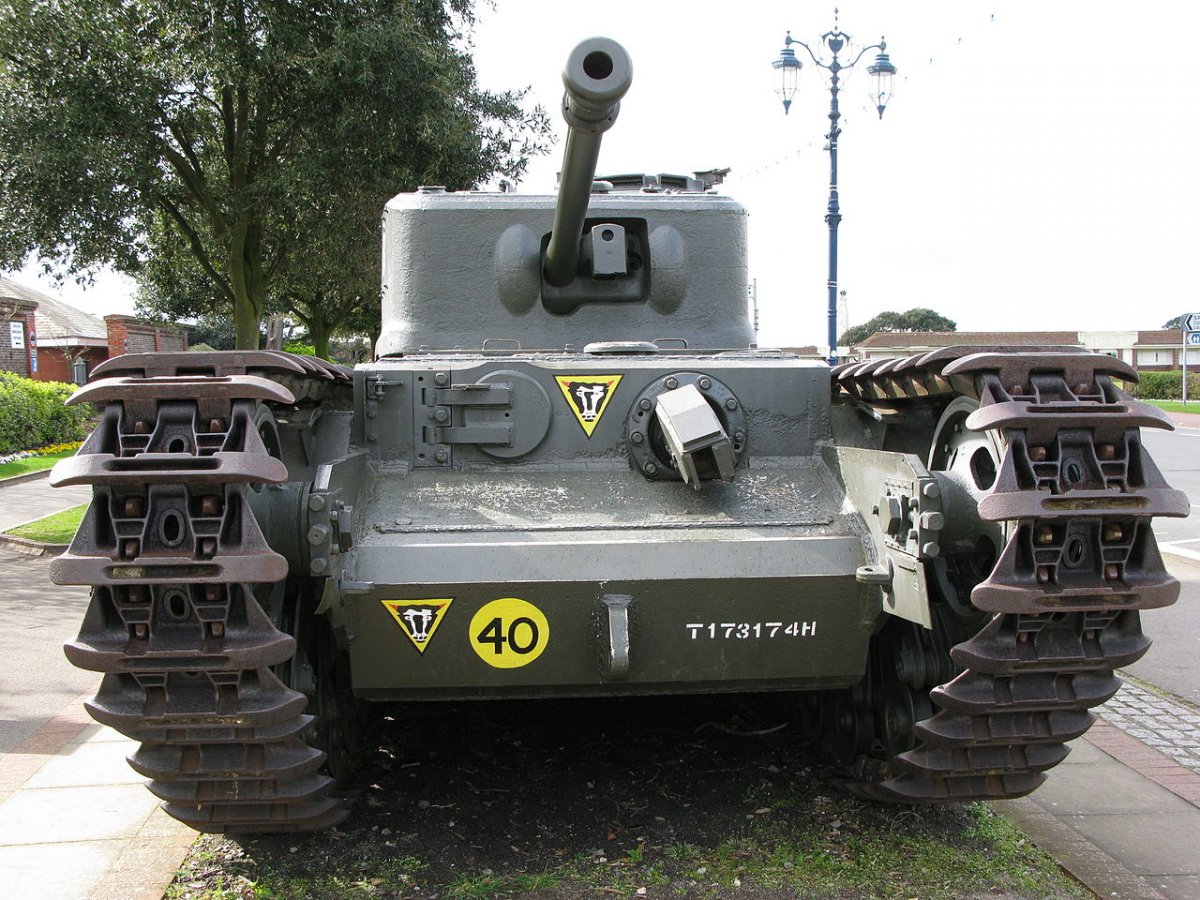

Mk IV Infantry Tank "Churchill"

Британский пехотный танк. СССР по программе ленд-лиза получилa 253 единиц.
Траки двух видов:

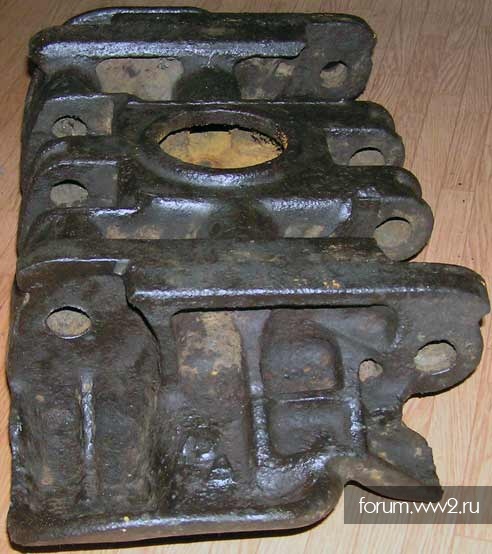

1.

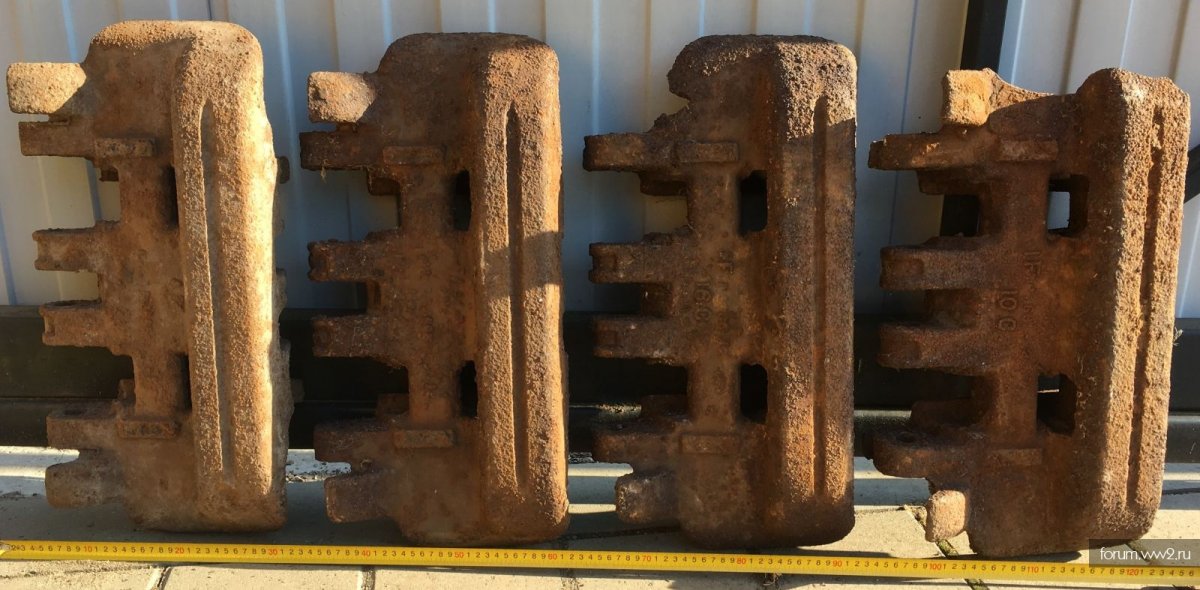

2.

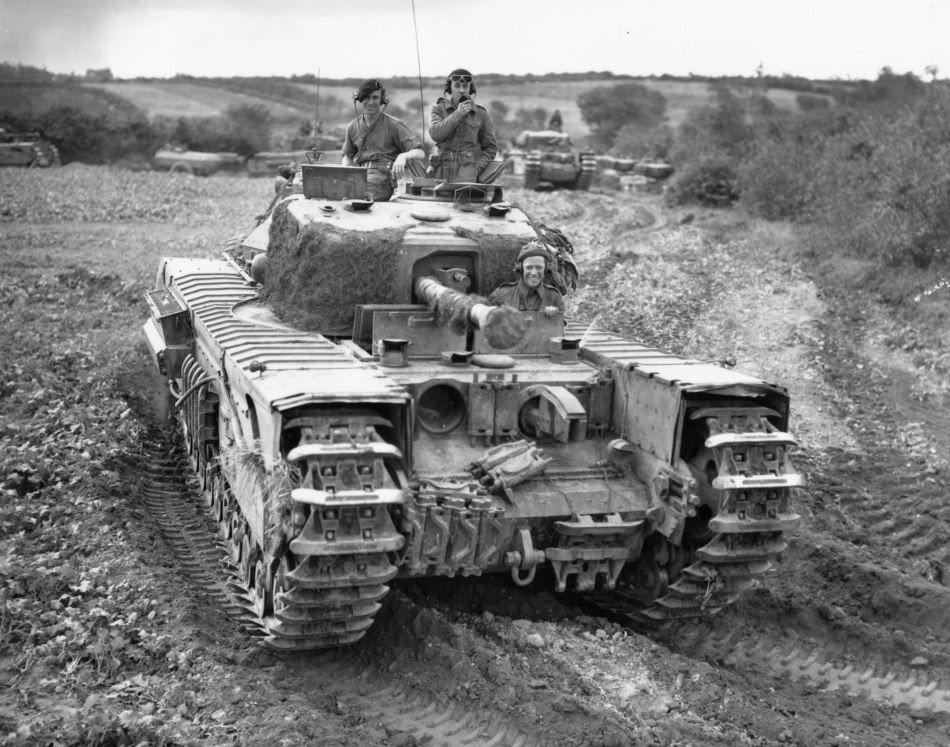

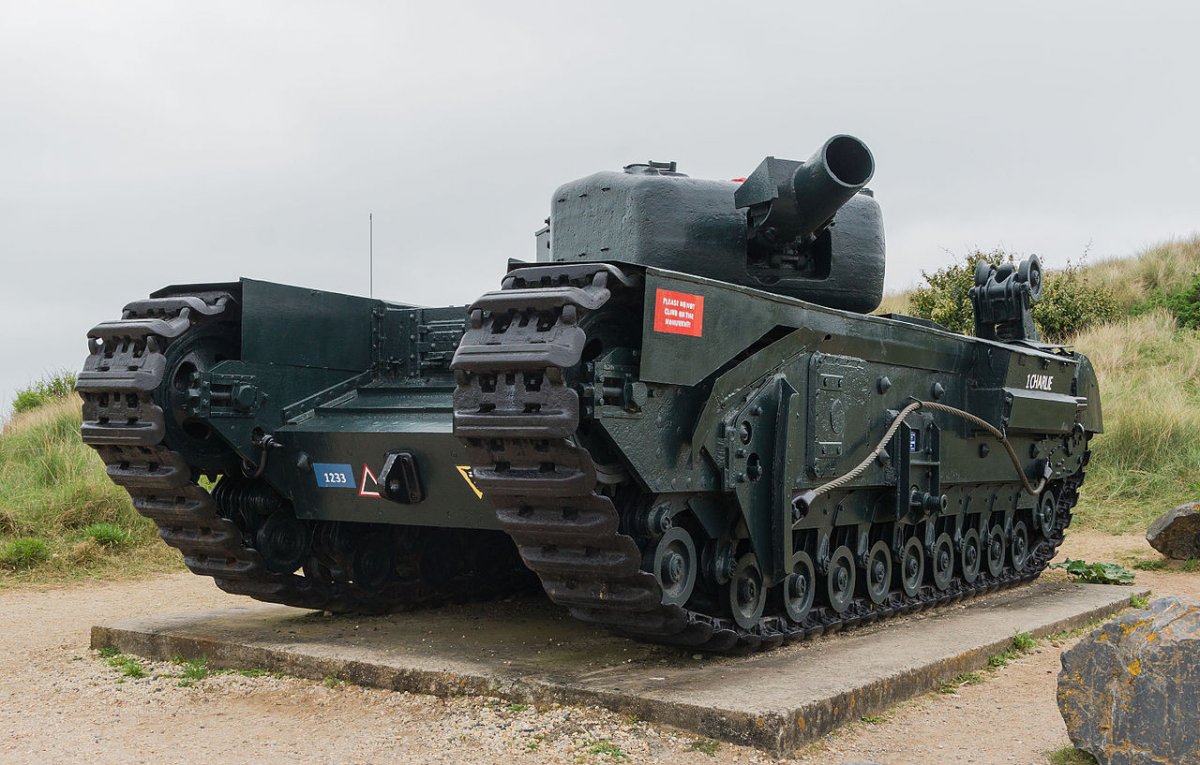

Mk IV Infantry Tank "Churchill"

С траками 1. вида:


С траками 2. вида:
