Товарищи! нужна Ваша помощь фотографиями ДОТов, ДЗОТов,бункеров

Тема у розділі 'Фортифікація', створена користувачем Shmitt, 18 жов 2007.

  1. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
    А их и в других тоже нету.Или я не допонял?


    Images:

  2. Цікаві лоти

    1. по фото
      100 грн.
    2. 200 грн.
    3. Гільза не гнила має трохи ржавчину стан нормальний.
      200 грн.
    4. Макет снаряда от сорокопятки Бронебойный
      300 грн.
    5. (в наявності 2 шт.)
      Крепкая.
      60 грн.
  3. Volodarsky

    Volodarsky Stabsfeldwebel

    Повідомлення:
    1.000
    Адреса:
    Kiew
    А что это за куб? В составе вроде галька...
    Парапет мог из дерева делаться.
    На последних двух фото - это уже другой проект ДОТа, под 76мм орудие.

  4. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
    Это проба бетона.Заливали в разборный ящичек бетон из самосвала.Когда он застывал,подписывали его и им отчитывались о прочности бетона.
    А что до того,что парапет мог из дерева делаться,там по бокам есть врезки для деревянных вставок,значит скорее всего этот вариант и есть.
    На последних двух фото на самом деле уже другой ДОТ.О в 300-500м. от пулемётных.

  5. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева

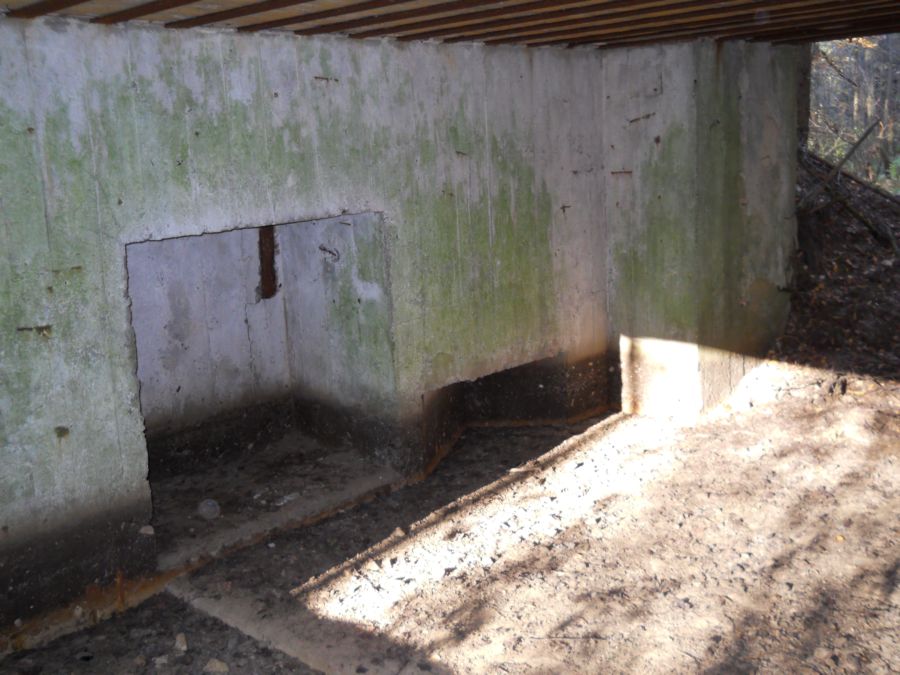

    У нас в70х годах маленькие доты пускали на бут для фундаментов,на дома.Осенью подрывали их,а зимой на санях(тракторных)вывозили.А подрывали просто:натаскивали ВОПов к ДОТам,и вызывали сапёров(раньше они приезжали охотней),а те чтобы не возиться с вывозкой загружали всё в подвал ДОТа и...Которые выдерживали те оставались.Невыдержавшие-шли на бут.


    Images:

  6. Volodarsky

    Volodarsky Stabsfeldwebel

    Повідомлення:
    1.000
    Адреса:
    Kiew
    Остатки ДЗОТов с бетонной или бутовой амбразурной стеной попадались на этом рубеже?

  7. PRAHNICH

    PRAHNICH Hauptmann

    Рейтинг:
    3
    Відгуків:
    20
    Лоти
      на продажу:
    0
      продані:
    58
    Повідомлення:
    2.149
    Адреса:
    Украина
  8. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
    Попадались,но фоток увы нету.

  9. Aleksey58

    Aleksey58 Schütze

    Повідомлення:
    27
    Адреса:
    г. Евпатория, Украина

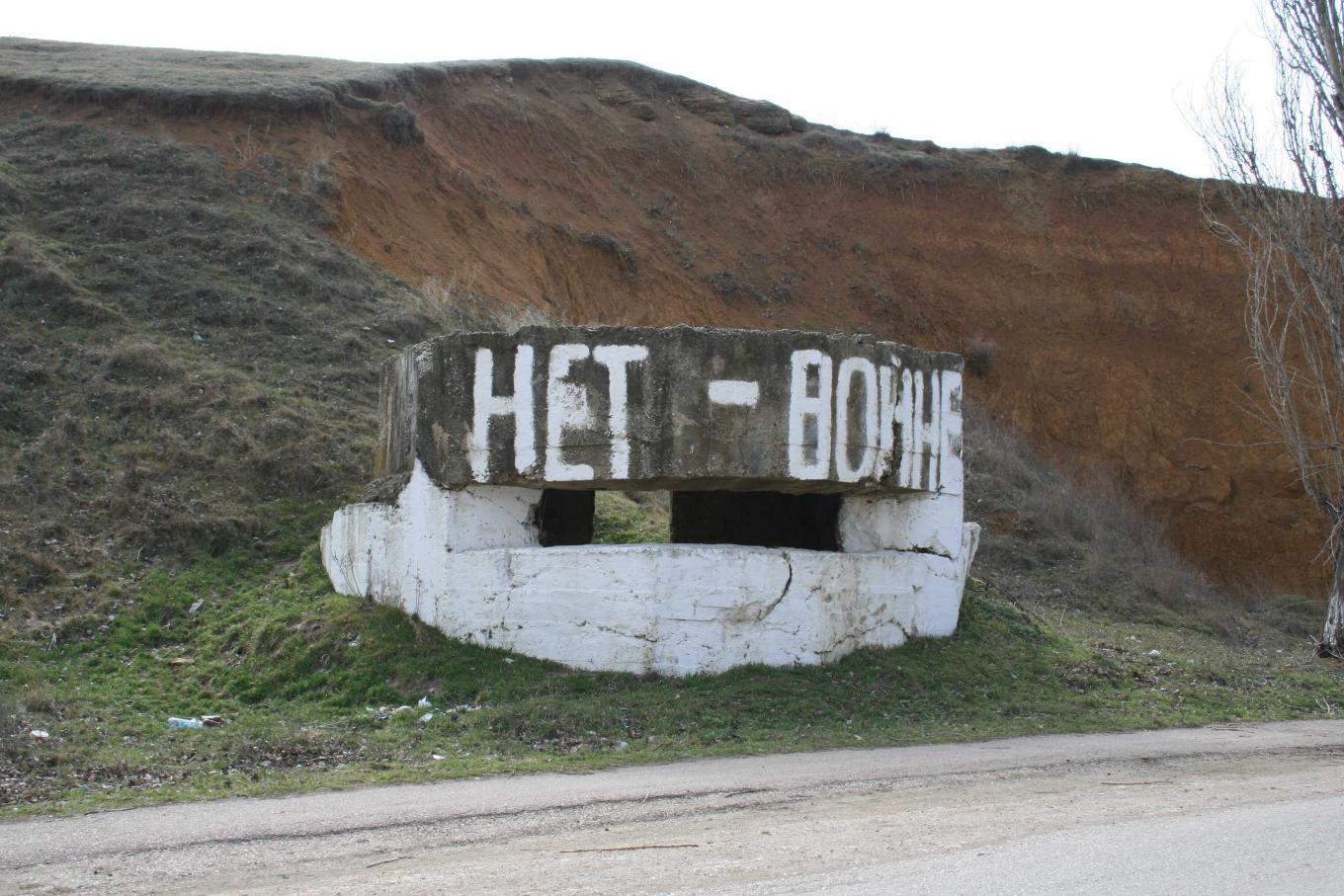

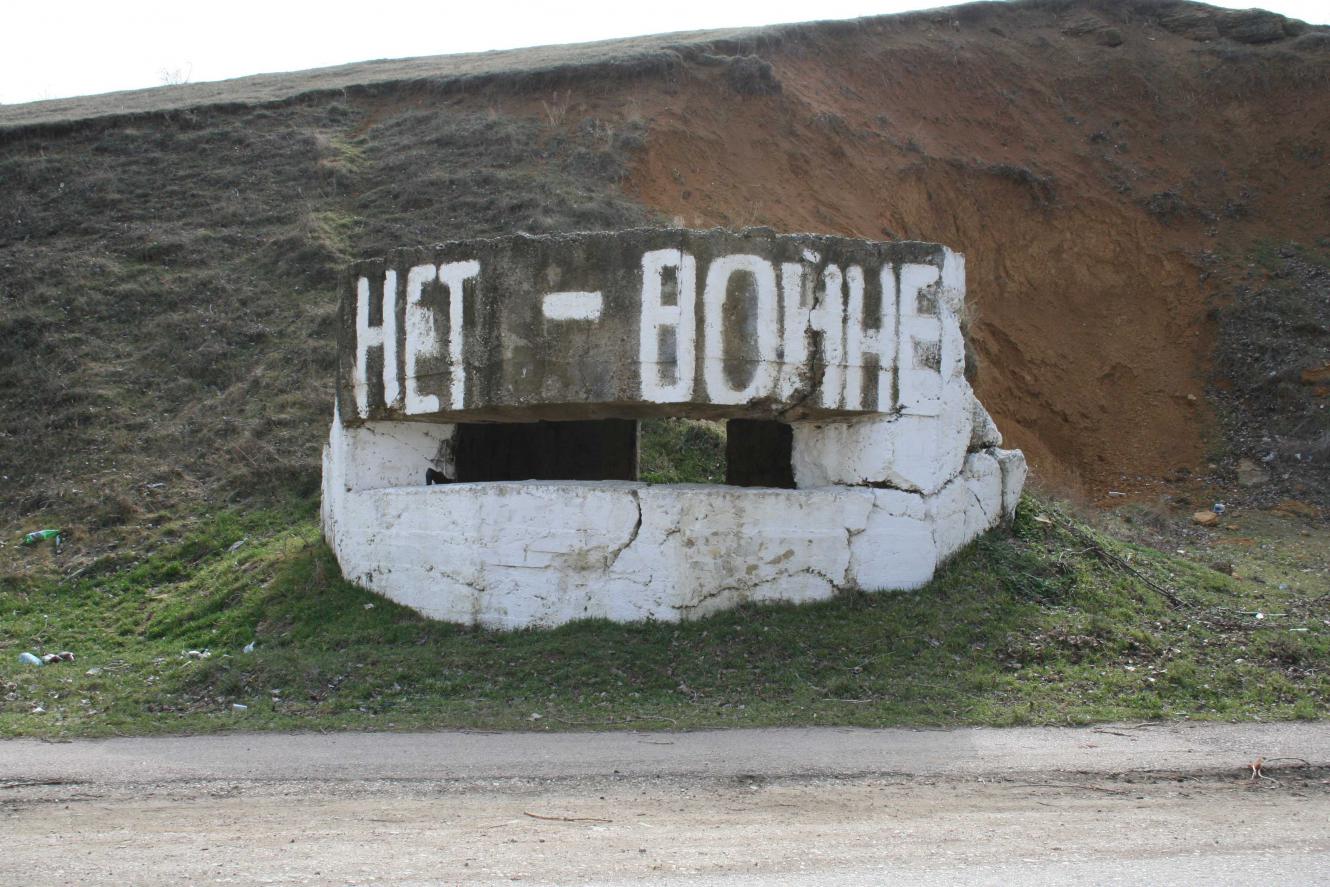

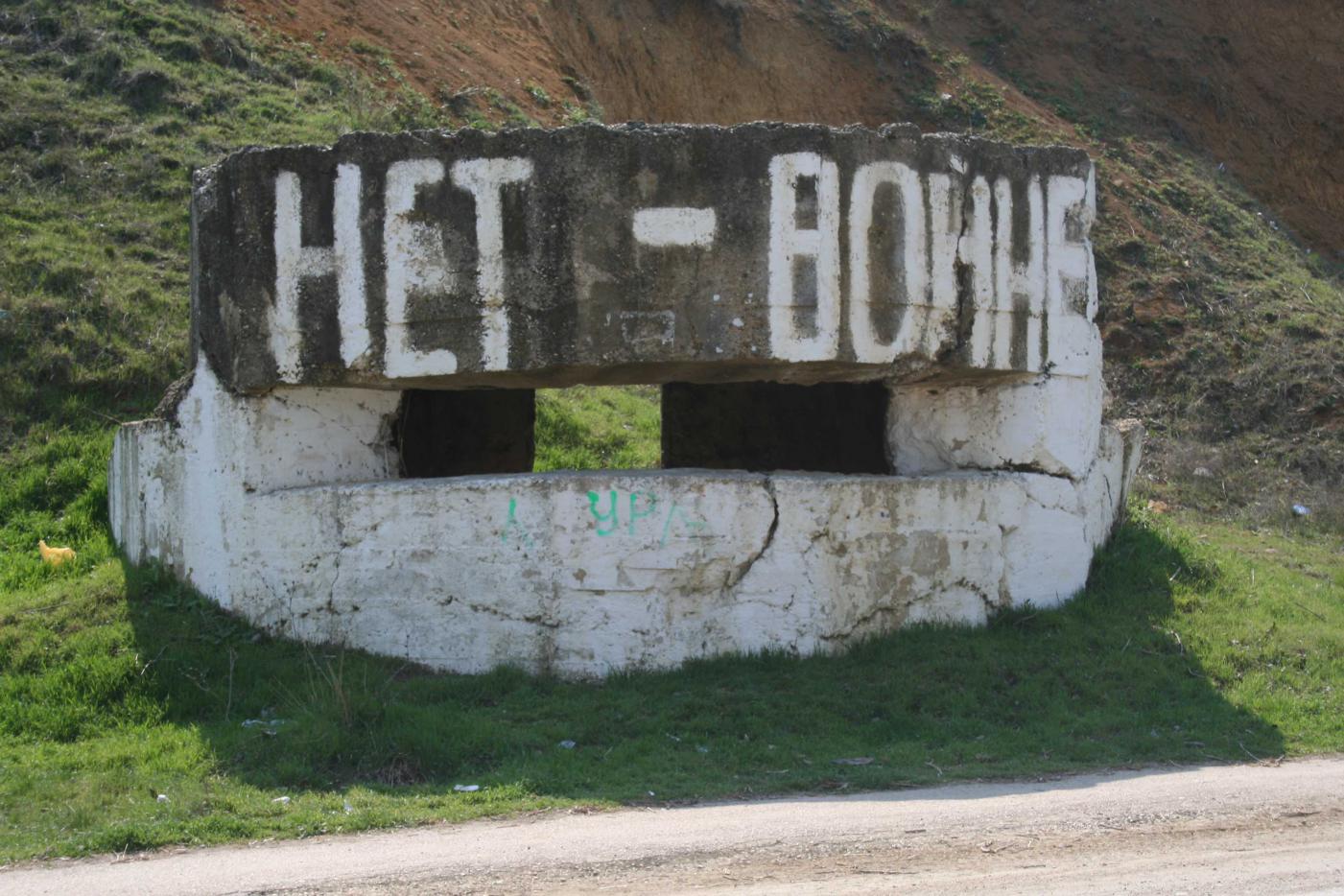

    Первая линия Севастопольского УР, п. Орловка развилка дорог Севастополь-Бахчисарай.


    Images:

  10. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева

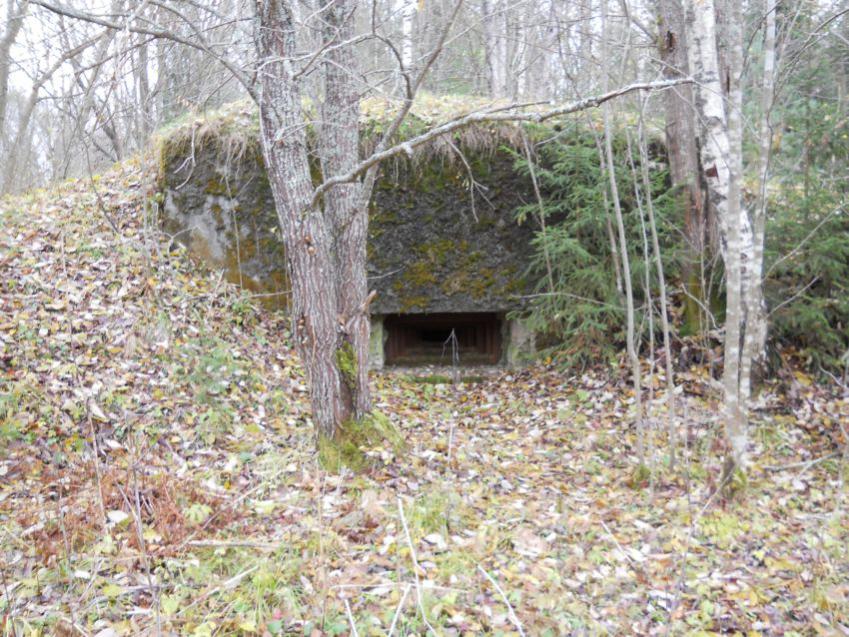

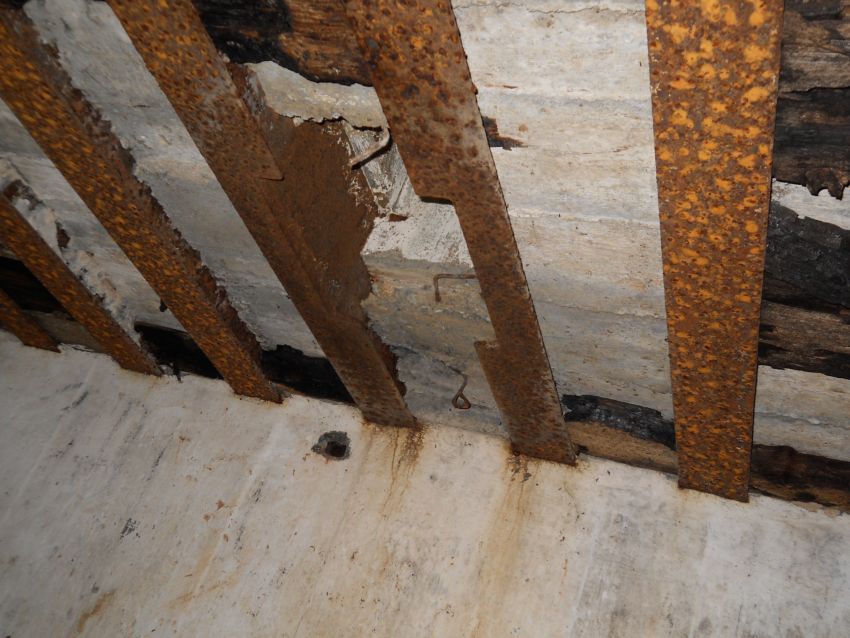

    Сегодня выгуливая собаку зашёл на самое "мясорубочное" место у нас-Урдомское направление.На первом снимке дот из которого немцы,за раз,положили наших до роты.А это как он "переоборудован" под МГ-просто откинули шаровую броню.Кстати они на всех опасных направлениях так использовали наши ДОТы.А у нас их на картах не было.

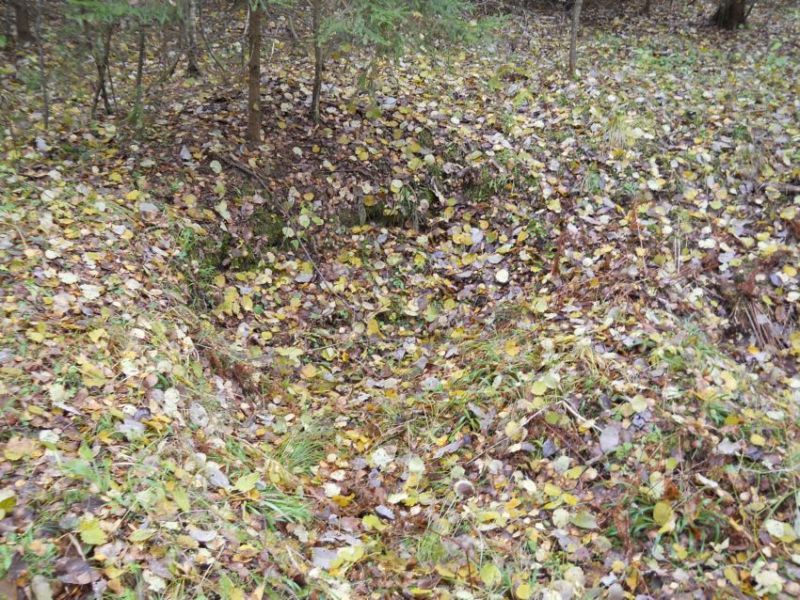

    Ну а на третей-здесь,скорее всего,лежит горнизон ДОТа.


    Images:

  11. Volodarsky

    Volodarsky Stabsfeldwebel

    Повідомлення:
    1.000
    Адреса:
    Kiew

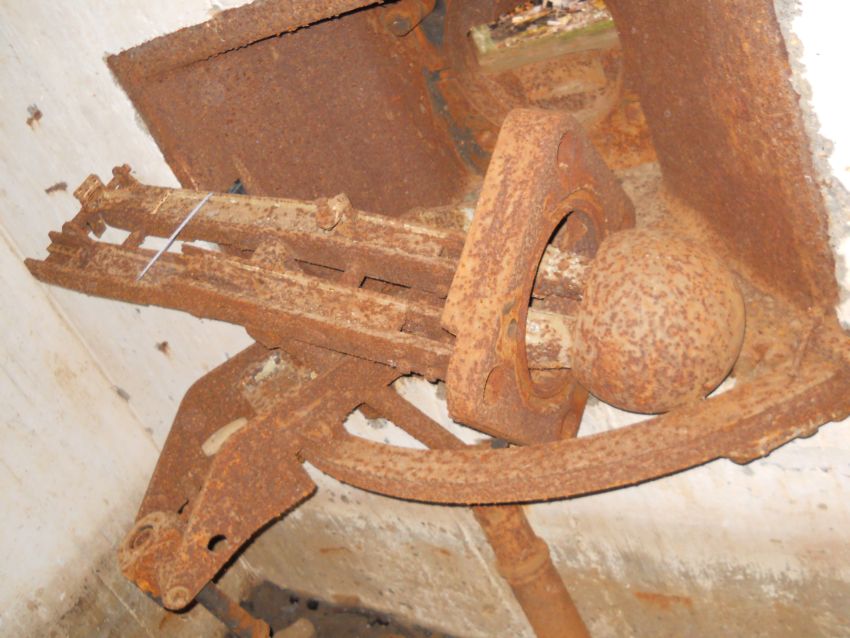

    Эхх...практически полнокомплектный НПС-3, даже гильзосбросная труба на месте. Вы б его по возможности "приютили", вместе с дуговым сектором. Через несколько лет таких девайсов вообще не останется...а так будет шанс со временем пристроить в музей.
    У нас сейчас точно не завалялся бы ржаветь, да вот увы - все НПСы, что я знал, успели на металл вырезать. :(

  12. gutsal

    gutsal Oberfeldwebel

    Рейтинг:
    1
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    3
    Повідомлення:
    1.443
  13. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
    Я попробую.Но что-то сомневаюсь,что кому-то эта память понадобится.Железячникам надо,что-бы много за раз,а потом мало кто знает,что там можно поживиться.

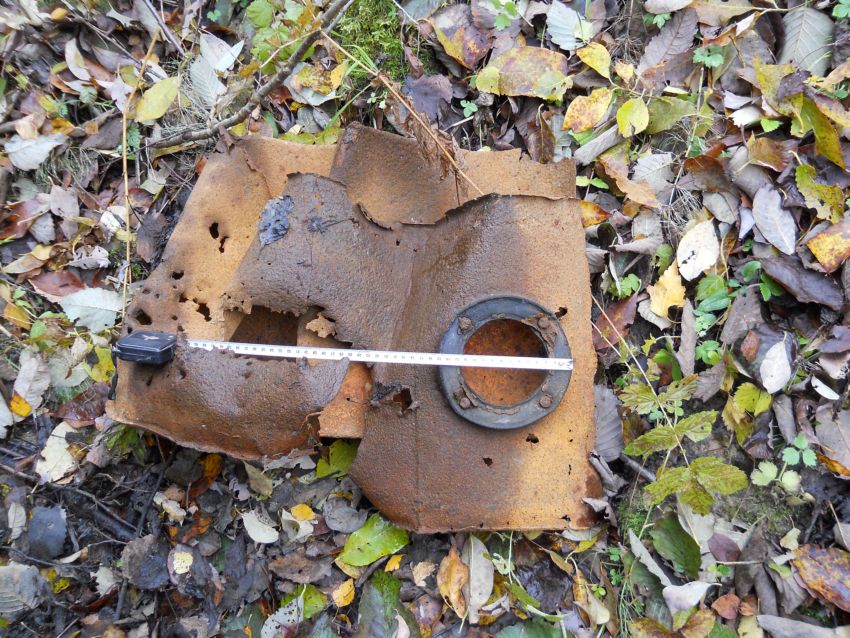

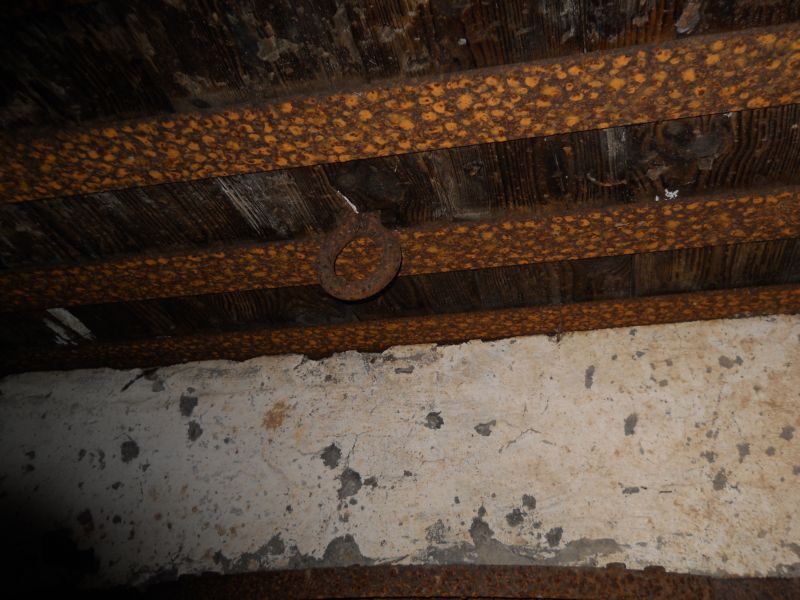

    А что за кольцо в потолке,а ещё в потолке сделана квадратная дыра,а на улице валяетс "ведро"с уплотнением-это для перескопа?
    И нет ли ссылочки-поглядеть на это в "объёме"?


    Images:

  14. Volodarsky

    Volodarsky Stabsfeldwebel

    Повідомлення:
    1.000
    Адреса:
    Kiew
    И хорошо.
    Кольцо - для облегчения монтажа тяжеловесных частей казематной установки и орудия при сборке установки. Чтоб не на весу держать или домкратах, а подвешивать -поднимать-опускать на цепи или мощном тросе, пропущенном через кольцо.

    Дыра квадратная - скорее всего это дыра под трубу перископа. Саму трубу не установили. Перископ в доте двигался внутри так называемой "обсадной"трубы.
    Можно было конечно воспользоваться и простейшим полевым перископом, пропущеным через отверстие в потолке, но это малоудобно.

    "Ведро" - фрагмент фильтрового бака. В сооружениях с казематными установками (ДОТ-4, НПС-3) полагалось иметь фильтро-вентиляционную установку, так как эти сооружения можно было сделать герметичными.
    Внутри каземата стояло несколько баков-секций, собранных в колонки,т.е. обычно три бака ставили один на другой. Внутри бака - поглощающие элементы, сквозь которые прохдил воздух. Между сообой баки соединялись трубками. Воздух закачивался снаружи через заборник, посредством ручного вентилятора, сквозь баки.
    Также в каземате положена была газоотсосная система - другим вентилятором по системе гибких прорезиненных трубок откачивался воздух из каземата и пороховые газы из короба пулемёта и гильзосбросных колодцев и выводился наружу.
    Иначе гарнизон угорал после 20-30 минут боя.
    В сооружениях под полевые орудия и пулемёты на станках Соколова этого ничего не делали, там сквозняком проветривалось помещение.

    По поводу фото "в сборке", то наверное больше всего будет тут: www.kaur.ru Это старница прро Карельский УР возле Питера, там много сохранилось оборудования, в т.ч. и НПСы и ДОТ-4 есть "в сборке", как и фильтро-вентиляционные системы. Например вот фрагмент ФВУ: http://www.kaur.ru/php/med-pic.php?obj=med21&num=9 и вот http://www.kaur.ru/php/mer-pic.php?obj=mer164&num=15 это послевоенные баки, но габариты их, форма и суть идеи - та же, что и в войну. Вентиляторный блок в сборке: http://www.kaur.ru/php/bel-pic.php?obj=bel31&num=11
    Вот НПС в сборке, видны шланги газоотсосной системы: http://www.kaur.ru/php/bel-pic.php?obj=bel31&num=8

    В Ржевском УРе системы ФВУ были попроще, из таких же элементов но в меньшем количестве.

    Gold222, ssshturman та бахтовар подобається це.
  15. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
  16. Volodarsky

    Volodarsky Stabsfeldwebel

    Повідомлення:
    1.000
    Адреса:
    Kiew

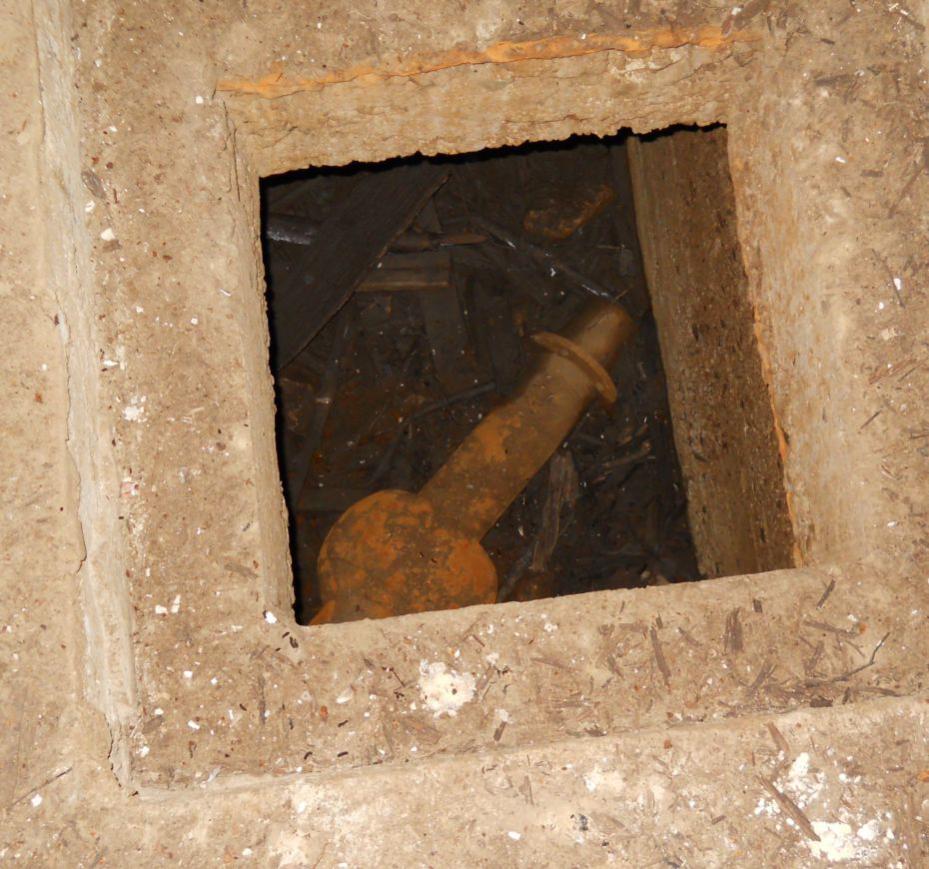

    Это средняя часть казематного перископа, но какая модель, не знаю, их несколько разных было. Отсутствует собственно оптика - верхняя и нижняя части, нет тяг управления верхней подвижной головкой...

  17. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
    Сегодня пол-дня отходил,но не нашёл.Смётку делать побоялся-навигатор "встал".Но попался повоевавший чуть ДОТ,его тоже разобрали.Весь привод унесли,а броню кинули-тяжёлая.


    Images:

  18. celer

    celer Oberschütze

    Повідомлення:
    49
    Адреса:
    Lviv

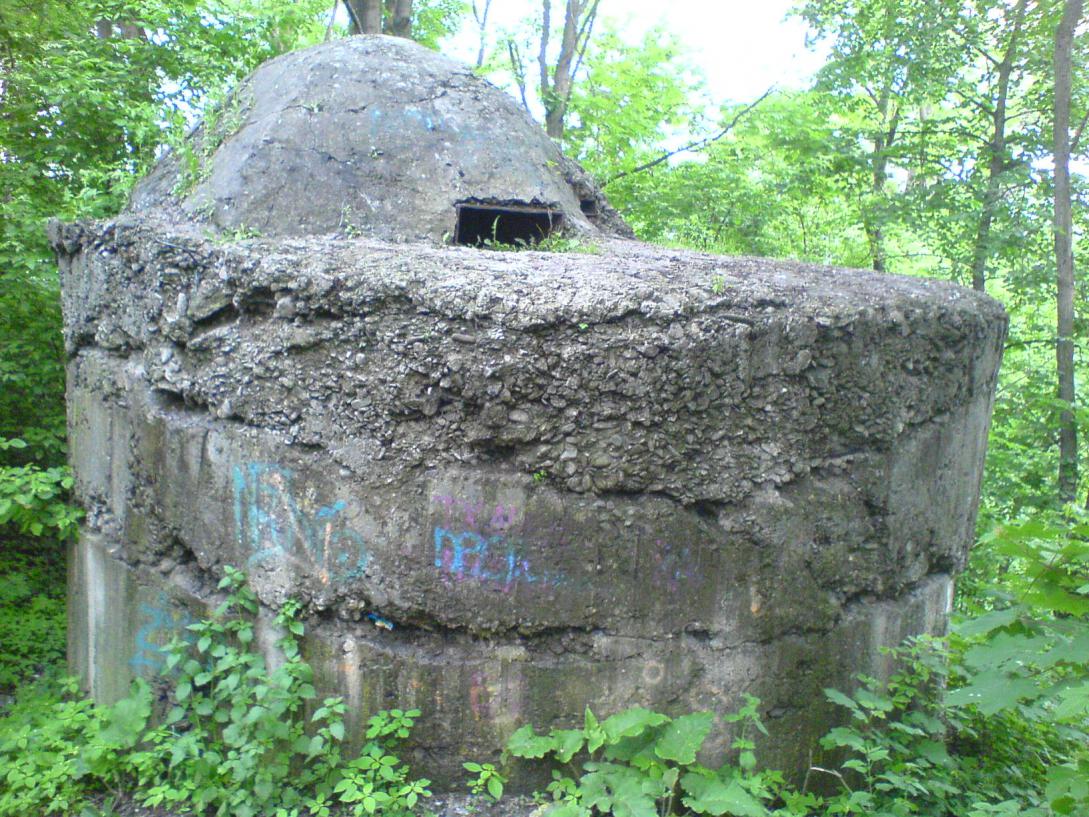

    Во Львове, вроде у Цытадели....

    в Ужгороде на вокзале дот маленький был, нет фото???


    Images:

  19. FOX24

    FOX24 Oberst

    Рейтинг:
    4
    Відгуків:
    32
    Лоти
      на продажу:
    1
      продані:
    79
    Повідомлення:
    11.150
    Адреса:
    Дніпро

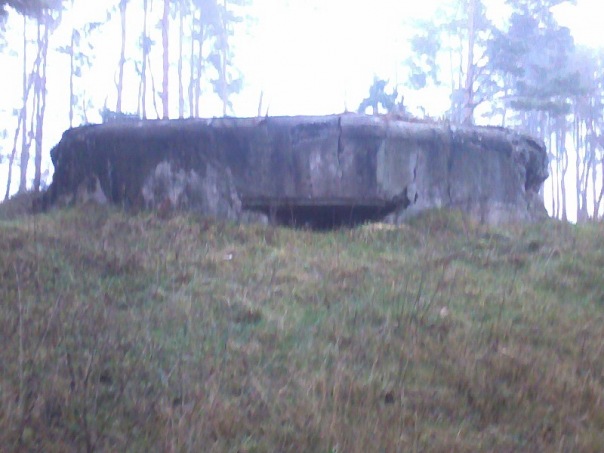

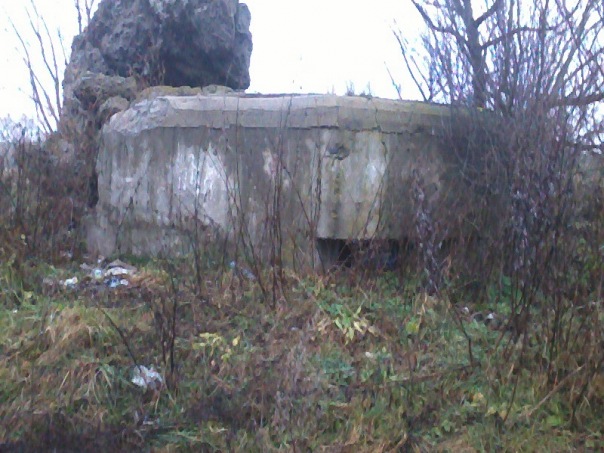

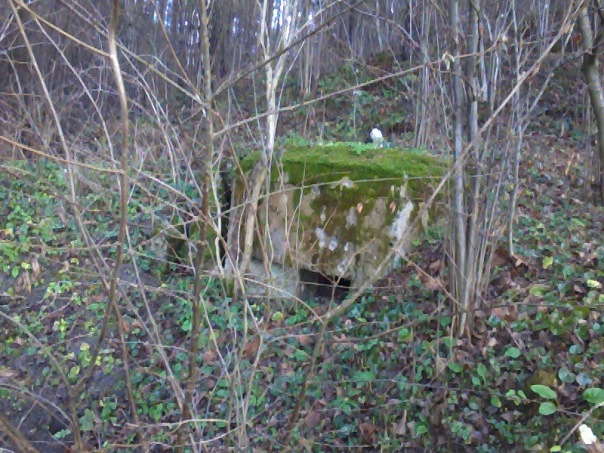

    В этом сезоне посищал такие места:)


    Images:

  20. бахтовар

    бахтовар Stabsgefreiter

    Повідомлення:
    580
    Адреса:
    Северо-западнее Ржева
    У вас тоже их не меньше,и тоже небось почти все в "резерве"в войну простояли?

  21. alex_welt

    alex_welt Leutnant

    Рейтинг:
    2
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    8
    Повідомлення:
    1.540
    Адреса:
    Nord Ukraine
    Знакомые места.. Это немного севернее Мирополя. Новоград-волынский УР.
    Немцы прошли южнее а в 1942 сооружения подорвали. Так что с "резервами" не сложилось..

    1 людині також подобається це.
  22. enotik

    enotik Stabsgefreiter

    Повідомлення:
    213
    Адреса:
    Город-герой Севастополь
    Алексей, сейчас он выгдядит гораздо презетабельнее :beer::
    http://reibert.info/forum/album.php?albumid=4717&pictureid=147621

  23. Presvitor

    Presvitor Gefreiter

    Повідомлення:
    178
    Адреса:
    АР Крым, Украина

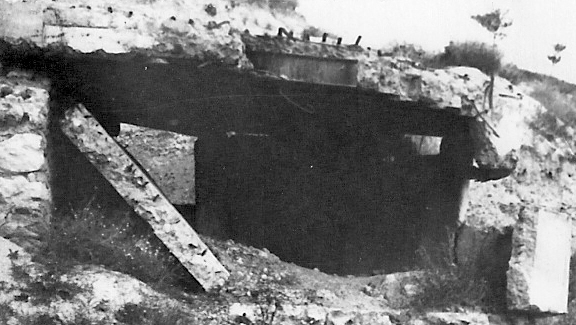

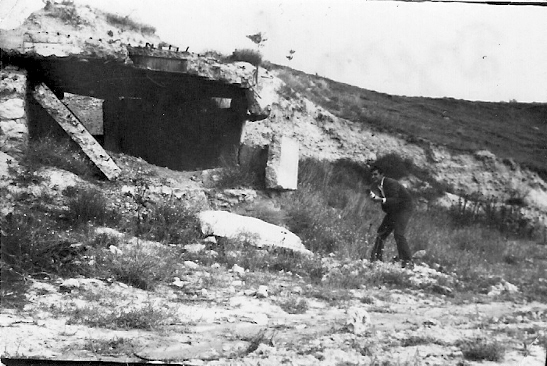

    Нашел в семейном фотоархиве фотографию дота №58 Дуванкойского опорного пункта под Севастополем. Отец сделал ее в 70-х годах.
    Сейчас на его месте лишь куча бетона (разобрали местные "металлисты" ради нескольких швеллеров и арматуры):(


    Images:

    1 людині також подобається це.
  24. Андрей Швачко

    Андрей Швачко Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    24
    Лоти
      на продажу:
    0
      продані:
    40
    Повідомлення:
    936
    Адреса:
    Київ, Україна
    От ребят с дружественного форуму поступила просьба

    "выложить эту фоту полностью, даже если там будут люди?Эта фота обрезанная.Нормальный размер кадра 24 на 36."

    http://fortification.ru/forum/index.php?topic=25.4320

  25. Presvitor

    Presvitor Gefreiter

    Повідомлення:
    178
    Адреса:
    АР Крым, Украина
    Мой отец из соседнего села (Фронтовое). Он тоже говорит, что дот поначалу целый был. Потом вроде "Пироговские" ребята его и рванули.
    Фотка маленькая 9 на 6см., раньше такая фотобумага продавалась.


    Images:

    1 людині також подобається це.
  26. келла

    келла Feldwebel

    Повідомлення:
    528
    Адреса:
    Львов
    Вот фото дотов,видать еще до войны и еще достраиваются(скорее всего где то на Украине).
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
