Мысли уже озвучили.
"Катран" просто пример исполнения военной аппаратуры.
Тема о радиосвязи. И связью только в оперативных звеньях не обойтись.
Есть еще и оперативно-тактические и тактические.
"Гюйс" опять же как пример. Например, приемник Р-160 еще очень востребован. В том же "Артеке" Р-170П "Ольхон-Гелиос". Так же на ладони не уместится.
А вообще, камрад, не нужно здесь вести обсуждение в стиле cqham.ru.



Извините, когда речь идет об аппаратуре включаются старые привычки. Студенческие годы трудно выключить в ноль.

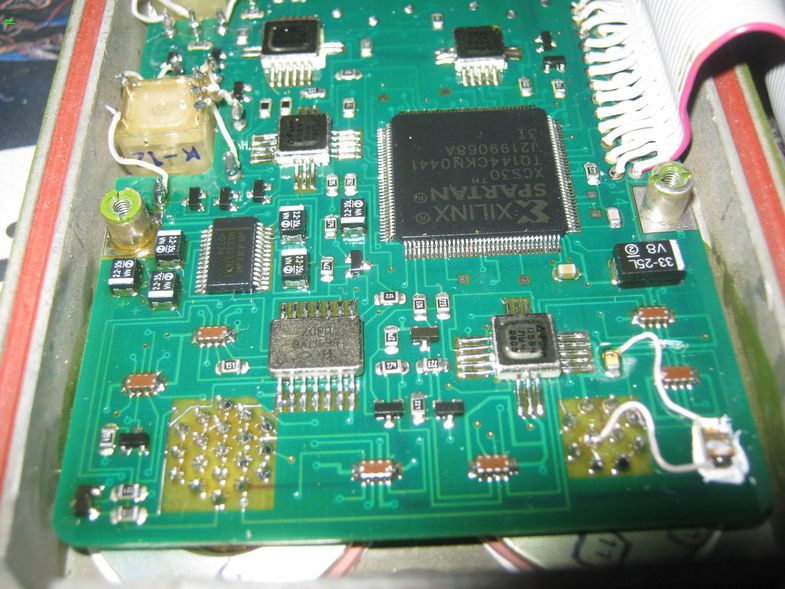

Ну это только цифровая часть, Спартан управляет синтезатором и станцией в целом. Хотелось бы именно приемно-передающий тракт глянуть. НО тут уже критика пошла чтоб в аматорском стиле не общаться. Так что закругляюсь.



ра

Э не.. Аматорским как раз нормально. Просто склоки давайте не будем разводить.



Смотрите:http://vrtp.ru/index.php?showtopic=12869
Классика. Тут трудно что то придумать. Ну разве, что сборку в выходном каскаде применить.



У них кстати всё зовется Р-168 )) http://www.yarz.ru/productsportr.html
А еще мне тут камрад прислал похожее : http://offtop.ru/dustyattic/v1_707095_18.php?of13639=h35i7b0e0c0m6ppdb0sfkuppk7



Это семейство станций.
Кажется такое разнообразие под одним индексом началось с Р-163 "Арбалет". В Запорожье помнится выпускали. Там то же начиналось с носимых и заканчивалось возимыми 500 ваттными с транзисторами в выходном каскаде.



Мого быть - 163й в руки не попадал - не в курсе.



А их мало было. Разработка пришлась на конец Союза.
Здесь подробнее: http://www.russianarms.ru/forum/index.php?topic=4166.0



Волонтер Игорь Федирко просит диаспору помочь с покупкой активной военной гарнитуры для украинского спецназа.

Волонтер Игорь Федирко детально описывает преимущества и недостатки так называемой активной военной гарнитуры, которая является неотъемлемой частью экипировки военнослужащих НАТО. Из-за дороговизны оборудования, по мнению волонтера, на данном этапе подобной гарнитурой необходимо обеспечивать лишь подразделения высокого уровня подготовки, к примеру, спецназ.

"Что значит "военная гарнитура"? Почему она стоит как рация? Что в ней "такого"? Пост не для супез-пупер знатоков, которые даже знают уровень и метод подавления звуковых сплесков в каждой из моделей, а для обычных и простых людям, которые просто хотят узнать: что, где, по-чем и почему? Активные наушники/гарнитура - это военная версия наушников, включающая в себя все переговорные элементы гарнитуры для радиостанции и активные микрофоны, позволяющие усиливать или уменьшать звуки окружающей среды. Т.е. военнослужащий может одновременно говорить по рации и воспринимать окружающие звуки с высоким качеством", - пишет он.

По данным волонтера, активные элементы (микрофоны), при резких скачках уровня звука (взрыв, выстрел, крик, хлопок, шум движка), автоматически понижают его, предохраняя уши от перегрузок, и таким образом, предотвращают травмирование. И наоборот: при засадах, секретах и других "тихих операциях", дают возможность многократно усилить уровень звука, подаваемого в наушники, что позволяет выявить группу противника на большом расстоянии, особенное преимущество - когда визуальное обнаружение затруднено, к примеру: обильная растительность, туман, т.е. тепловизор и ночной прибор - малоэффективны.


"Мы, команда COMBAT-UA неоднократно поставляли наушники такого типа в подразделения сил специальных операций и спецназа, и каждый раз - самые позитивные отзывы. Полезны во многом: на заданиях разной сложности и компоновки; на тренировках, при обильной стрельбе; при корректировке артиллерии, постоянные разрывы вблизи позиций; и многое другое", - отмечает волонтер.

Самые "шикарные" активные наушники/гарнитуры по соотношению цена/качество, по его мнению:

1. MSA SORDIN 75305 SUPREME PRO
2. NACRE QUIET PRO

Приставка PRO не спроста - это изделия мирового класса и высочайшего качества. Имеют военные сертификаты всех стандартов шумоподавления, пыле/влаго/ударо-защищенности, защищенность разъемов и узлов соединений.

Немного про плюсы и минусы каждого.

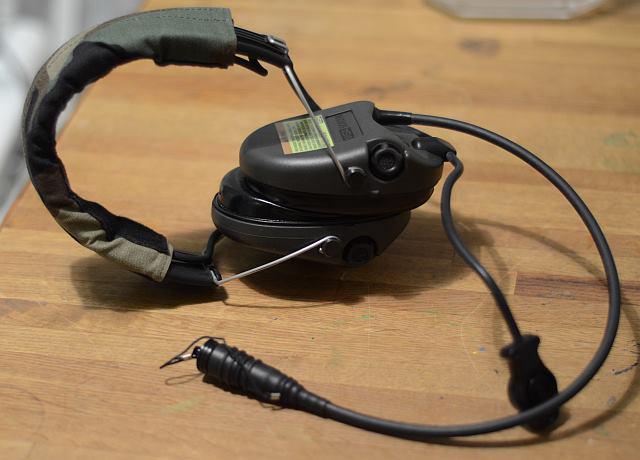

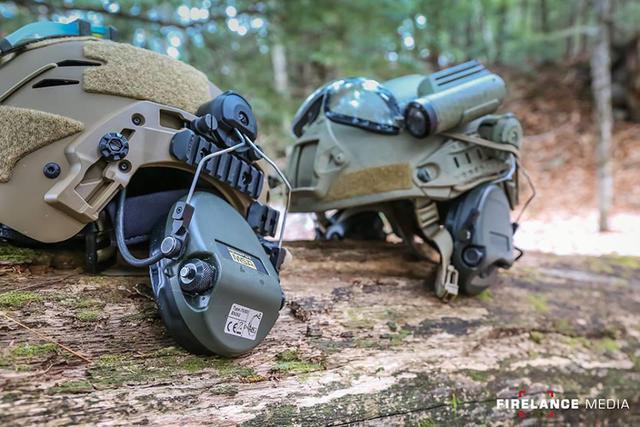

1. MSA SORDIN 75305 SUPREME PRO.

Плюсы:
- элементы питания: 2 батарейки ААА;
- усиление слабых шумов: в 4 раза;
- автономная работа: более 60 часов;
- выдерживает даже морскую соленую воду;
- производятся в Швеции;
- цена: от 150$.

Минусы: неудобная и маленькая кнопка PTT (нажимается для начала переговоров) и вес: 330 гр. к весу каски на голове.

ВАЖНО! Обращайте внимание на код, к примеру: 75305, 75310, 75332, и приставка ELECTRET-Mic Mil Spec подскажут вам, что это именно военные наушники, т.к. модификаций MSA SORDIN много.

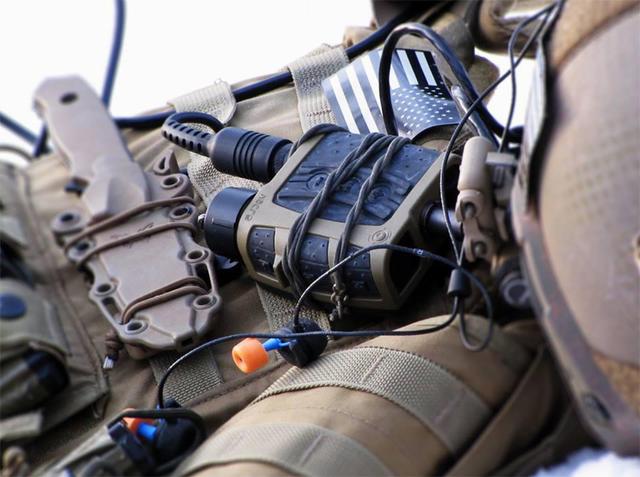

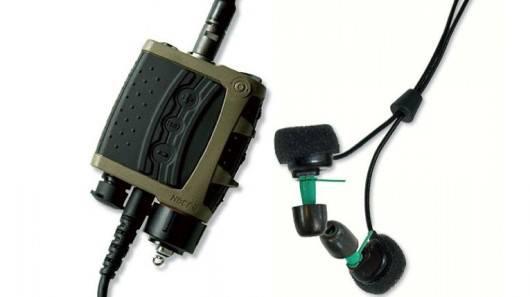

2. NACRE QUIET PRO
Плюсы: ох… всех не перечислить… совсем иной уровень технологий. Особенность - никаких микрофонов, громоздких наушников и т.д., они считывают вибрации черепа. Это гарнитура + бионические уши в одном флаконе + имеющие систему самодиагностики. Очень крутая вещь с очень крутыми показателями для очень крутых ребят. Я действительно не вмещу и 30% полноценного описания, просто поверьте".

Минусы: их тоже не мало... не всем нравятся "затычки", например: мне, даже с системой фиксации в ушной раковине; питание: батарейки типа CR-123, которые у нас - редкость (хотя в комплекте поставки идут два аккумулятора с штатным зарядным); трудная система "подгонки" и необходимость к привыканию; несколько размеров затычек; ложное срабатывание ошибки при самодиагностике (очень придирчивая система); цена: минимум 275$.
Особенности: они все идут милитари стандарта, а модификации заключаются в съемных разъемах присоединения непосредственно к рации.

Общая проблема всех этих "дэвайсов" - отсутствие соединительных штекеров к радиостанциям, которые самые распространенные в АТО, но и этот вопрос качественно решается за 20-30$.

Активные наушники/гарнитура - это дорогостоящее, военно-профессиональное оборудование, являющиеся неотъемлемой частью экипировки военнослужащих НАТО. Посему уверен, что на начальных стадиях становления профессиональной армии, их можно и нужно поставлять только в подразделения высокого уровня подготовки - спецназ и ССО, тем более, что они неоднократно работали с ними на международных соревнованиях, учениях и курсах по обмену опытом.

Для различных подразделений вполне подойдут обычные активные наушники, в которых больший спец - Паша К. Кашчук, может упросим его на гайд".

"Ха! А как же без просьбы? Дорогая диаспора, прошу всех вас, по возможности, скупить наушники MSA SORDIN 75305 SUPREME PRO, к примеру, тут: http://www.ebay.com/…/MSA-SORDIN-75305-SUPREM…/321621882788… и передать их спецназу, через нас: 04119, Kyiv, 38 Biloruska str., Igor Fedirko, телефон в личку. Спасибо!", - добавил он. Источник: http://censor.net.ua/p328931



Волонтеры передали воинам АТО приборы связи к противоминометным американским комплексам.

"Все наверное слышали об американских противоминометных комплексах AN/TPQ-47? А о том, что нормальной связи между комплекса нет, слышали? А между комплексами и штабом? Американцы дали комплексы, а пацаны передают координаты иногда мобильной связью. Мы немного исправляем ситуацию."

Усі мабуть чули про американські протимінометні комплекси AN/TPQ-47? А про те, що нормального зв'язку між комплексами немає, чули? А між комплексами і штабом? Американці дали комплекси, а пацани передають координати іноді мобільним зв'язком. Ми трохи виправляємо ситуацію. Одна механізована бригада, не скажу яка, позавчора отримала від нас та COMBAT-UA (ми знову скинулись) три цифрові шифровані станції Hytera. Працюємо далі...", - пишет Роман.


Радиостанция такая http://www.hytera.net.ua/md65x.php
Index > Products Center > DMR Conventional >MD65X

• Описание
• Тех.данные
• Хар-ки

Общие
Диапазон частот UHF: 400-470 мГц , VHF: 136-174 мГц
Количество каналов 1024
Разнос каналов 25/20/12.5 кГц*
Количество зон 64 (каждая по 16 каналов)
Рабочая мощность 13.6 V ±15%
Потребляемый ток Ожидание: <0.6A; Прием: <2.0A; Передача: <3A (1W)/<8A (25W)
Стабильность частоты ±0.5ppm
Сопротивление антенны 50Ω
Размеры 165 X 46 X 140мм
Вес 1050гр
Передатчик
Выходная мощность 1-25W
FM модуляция 11K0F3E @ 12.5 кГц 14K0F3E @ 20 кГц 16K0F3E @ 25 кГц*
4FSK цифровая модуляция 12.5 кГц только данные: 7K60FXD 12.5 кГц данные & голос: 7K60FXW
Излучение -36dBm<1 гГц -30dBm>1 гГц
Лимитирование модуляции ±2.5 кГц @ 12.5 кГц ±4.0 кГц @ 20 кГц ±5.0 кГц @ 25 кГц*
FM шум 40dB @ 12.5 кГц 43dB @ 20 кГц 45dB @ 25 кГц*
Мощность соселнего канала 60dB @ 12.5 кГц 70dB @ 20/25 кГц*
Аудио отклик +1 ~ -3dB
Аудио искажение ≤3%
Тип цифрового вокодера AMBE++ или SELP
Цифровой протокол ETSI-TS102 361-1，2&3
Ресивер
Чувствительность Аналог 0.3μV (12dB SINAD) 0.22μV (Typical) (12dB SINAD) 0.4μV (20dB SINAD)
Цифра 0.3μV /BER5%
Чувствительность TIA-603: 65dB @ 12.5 кГц / 70dB @ 20&25 кГц; ETSI: 60dB @ 12.5 кГц / 70dB @ 20&25 кГц*
Сброс отклика TIA-603: 75dB @ 12.5/20/25 кГц; ETSI: 70dB @ 12.5/20/25 кГц*
Интермодуляция TIA-603: 75dB @ 12.5/20/25 кГц; ETSI: 70dB @ 12.5/20/25 кГц*
Блокирование TIA-603: 90dB; ETSI: 84dB
Гам & Шум 40dB @ 12.5 кГц 43dB @ 20 кГц 45dB @ 25 кГц*
Аудио мощность Microphone (@20 ohm load): 1.5W; External (@8 ohm load): 7.5W
Максимальная мощность аудио Микрофон (@20 ohm load): 3W; Внутренняя (@8 ohm load): 20W
Аудио искажение ≤3%
Аудио отклик +1 ~ -3dB
Излучение < -57dBm
Экологические характеристики
Рабочая температура -30℃ ~ +60℃
Температура хранения -40℃ ~ +85℃
ESD IEC 61000-4-2 (level 4) ±8kV (contact) ±15kV (air)
Американский военный стандарт MIL-STD-810 C/D/E/F/G
Пыле & Водо защищенная IP54 стандарт
Влажность По MIL-STD-810 C/D/E/F/G стандарту
Шоко & Вибро защита По MIL-STD-810 C/D/E/F/G стандарту
GPS
TTFF (Время до первой связи) Холодный старт <1 минута
TTFF (Время до первой связи) Гарячий старт <10 секунд
Горизонтальная точность <10 метров

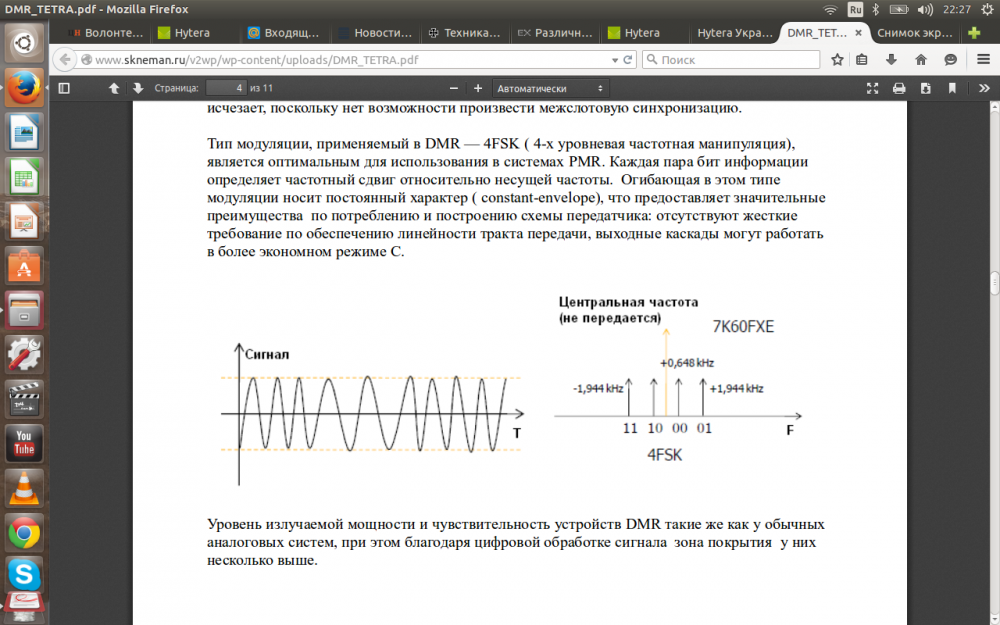

Если я не ошибаюсь то данный вид модуляции не являеться шифрованым.То есть станции с таким типом модуляции могут слышать все однотипные.Вероятно будут использовать на авто для связи с портативками(Баофенг)



Обычная ЧМ станция в весьма оригинальном МИЛ исполнении.
Если не секрет, во сколько одна обходится? Можно в ЛС.



Хм... понимаю что вопрос звучит немного по детски но все же - что можно посмотреть (и где) из бюджетных сканеров?
Интересуют частоты от 30 - 50; 100 - 170; 430 - 500 и собственно авиации.диапазон.
Спасибо.



Почитайте внимательно в этой теме или https://reibert.info/forums/radiostancii.277/



Новая версия Системы "КомБат" 3.0.6

Из новинок:
1) Проведена интеграция с УКВ и КВ рациями Harris Falcon III. Данное оборудование обеспечивает работу системы во всем спектре дальностей от 1 до 300 км и более.
2) Добавлена голосовая озвучка входящих сообщений и параметров навигации.
3) Система отрисовки иконок заменена на рендеринг векторных SVG файлов, что в перспективе позволит делать динамическую векторную библиотеку иконок, вместо зашитого в программу набора.

Подразделения, имеющие на вооружении рации Harris, могут уже сейчас комплексно автоматизировать свою работу и раскрыт полный потенциал радио связи, не только как средства обмена голосовыми командами.

Программная часть ситсемы бесплатна для всех подразделений в зоне АТО.



Uniden BC125AT. Бюджетнее с хорошим соотношением цена\качество уже некуда. Предложения в сети можно поискать.
Некоторое время назад ребята на ebay брали. Дешевле всего вышло.



Надеюсь про антены не забыли.



Да, цифровые рации это вещь, да ещё бы к ним ПО типа корпоративного Zello, с шифрованием которое... Очень жаль, что зелло сделали русские и Дисиси конечно же не лицензирует его ни ка гда (что, в принципе, логично). Бум надеяться, что наши биллы гейтсы докумекают как прикрутить aes-128 на подобный пул каналов в какой-нибудь отечественной приложухе.



Априори армейская станция должна быть криптована.Но нужно оборудование типа Tactical Radio -Harris Falcon , Marconi PRC-343,Q-MAC итд.Радиостанция должна обеспечивать связь при работающих средствах РЕБ противника.
Ато РЕБ заработал -связи нет , кто где шо -неизвесно ,люди блуканули .... В этом случае Motorola dp4800 не намного лучше чем Baofeng uv-5r( в Baofeng хоть фонарик работает ).

Кстати как там поживает одесский Телекарт-Прибор????



Ну да, широко полоски.....



Друзья, подскажите пожалуйста, что за станция MOTOROLA MTP850s? Особенно непонятен вопрос наличия под АКБ слота СИМкарты. Чем она особенна? Каковы могут быть особенные варианты её применения? И чем её прошивать?



http://dolya.kiev.ua/catalog/tsifrovye_radiostantsii_tetra/mtp850_s/?id=337



MTP850 —терминал TETRA нужна инфраструктура ,TDMA почти GSM



а че там со спутниковой связью?



наверное у всех все хорошо- кроме нас .

Даже бразильские пираты "дальнобойщики" на SATCOM трындят круглые сутки.
