Техника связи, РЭР, РЭБ, РЛС

Трофеї...



Обміняю трофейну Азарт р187П1 на сучасну DMR моторолу для потреб ЗСУ



Кацапский старлінк.
Генератор на шасі зил в кадр не вліз )



Трішки трофейного барахла...



В Республиках технику на цифровую связь в одном стандарте с пехотой ни один батальон полностью не перевёл, кроме "Призрака". А летом прошлого года, когда "Призрак" выходил работать на полигон вместе с техникой, большое начальство затребовало... ВЕРНУТЬ ШТАТНУЮ СВЯЗЬ. Да. При том, что батальон полностью управлялся по закрытому цифровому каналу, при том, что на уровне бригады никаких проблем с управлением батальоном и его техникой не было, "Моторол" КЦПН за прошедшие годы привёз много, на технику потребовали вернуть ламповые Р-123.
https://kenigtiger.livejournal.com/2133572.html
і ще там можна по посиланям пройтись…



Сергей Флэш
24 May
Мої рекомендації для військових ЗСУ по зв'язку. Щось і так зрозуміло, щось згодиться, а щось врятує життя.

1. На "нулі" не говорите по цифрі або аналогу в одній точці одночасно з 2-3 рацій. Робіть короткі передачі і довгі паузи. "Шифрований" цифровий зв'язок захищений від перехоплення інформації, але виявляє Ваше місце розташування. Намагайтеся звести спілкування до мінімуму. Це краине важливо.

2. Накривайте антену супутникового терміналу Ілона Маска на відстані від антени склом (плівка допомагає але менше). Антена гріється сама зсередини і ще підігрівається і видна тепловизорами Орланів. Втратите швидкості - врятуєте життя.

3. Не робіть постійні переклички і «перевірку зв'язку» між ВОП, РОП. Це демаскує позиції. Що в цифрі, що в аналогу. Супротивник фіксує будь-який вихід до ефіру.

4. Знаходячись у близькості від позиції супротивника (1-10 км) відключайте по можливості телефон. Зручніше просто переводити його в режим польоту. І включати тільки при необхідності.

5. Якщо у Вас "цифрова" Моторола, додайте до неї заздалегідь декілька аналогових каналів в районі 147 мГц з тоном 67.0 Гц або без тону і запам'ятаєте частоти. Це допоможе Вам встановити зв'язок з тим же Баофенгом у випадку необхідності.

6. До 30 км від лінії фронту не користуйтеся мобільним зв'язком одночасно в одній точці. Дзвоніть по черзі.

7. Маскуєте антени і кабеля. Усі УКХ та WiFi антени можна сміливо фарбувати з балончика в один шар.

8. Білу офсетну металеву тарілку супутникового інтернету Tooway можна пофарбувати в зелені тони з балончика . Не СтарЛiнк!

9. Wi Fi антени роутеров ставте тільки нижче рівня землі або в приміщеннях.

10. При використанні відкритого радіозв'язку застосовуйте для приховання інформації українські обороти і вирази. Іноді це рятує.

11. Не забувайте, супротивник бачить сигнатуру рацій по спектру і діапазону і розуміє у кого (рода військ) є Харрис, у кого DMR Моторола, у кого Баофенг і так далі. Як це використовувати з користю, Ви придумаєте

12. Якщо Ви до 30 км від супротивника, у Вас є українська стільникова мережа, але Ви не можете нікуди подзвонити, то ймовірно Ви в зоні дії підставний базової станції супротивника. Такі станції збирають ідентифікатори телефону (IMSI, IMEI), щоб відстежувати Вас далі по фронту. Після цього Ви можете навіть отримувати фіктивні СМС на свій телефон. Ваш номер мобільного вони не дізнаються, тільки номер сім карти IMSI. Краще на фронт купити тимчасову сім карту і її потім викинути.

13. Втратили рацію шифрованого зв'язку ( Motorola, Hytera итд) - відразу повідомите командира!!! Не ставте під удар усіх побратимів. Поясніть це бійцям, які бояться покарання за втрату та мовчать.

14. Усі Баофенги і інші любительські рації мають максимальну вихідну потужність в ділянках 144-148 і 430-440 мГц. А головне, на ці ділянки налаштовані антени. На цих частотах дальність зв'язку буде масимальна

15. Якщо у Вас немає нічого на передовій окрім "відкритих" Баофенгов, а Ваші бійці не можуть себе контролювати в ефірі, краще взагалі заберіть у «базік» рації! Шансів вижити у Вашого підрозділу буде більше.

16. Пам'ятайте, що усі мобільні додатки в телефоні можуть передавати на сервер розробника додатка Вашу точну позицію до метра. Не використовуйте їх або забороняйте доступ до GPS

17. Багато хто їздить на фронтi на машинах з яких господарями не зняті GPS маячки. У машин "із фірм" вони у всіх зазвичай встановлені. Уточніть це у власників машин!

18. Зв'язківці, цифрові рації можна наглухо блокувати віддалено. Противник це активно використовує у всьому фронті. Перевіряйте в меню сигналінгу, що галочки віддаленого контролю над рацією знято і там же міняйте паролі!

19. Пам'ятайте, що просто цифрова рація – це взагалі не захищений зв'язок. Захист встановлюється вже програмно всередині та залежить від можливостей кожної моделі

20. Єдиної таблиці по всіх ЗСУ з умовними кодами зв'язку (типу 200, 300, 450. ітд) немає. У когось це таблиця для взводу, у когось документ ДСК для бригади. Врахуйте, що інший підрозділ може Вас не зрозуміти або зрозуміти помилково.

21. Щоб не потрапити на премію Дарвіна не треба ставити ретранслятор прямо на вузлі зв'язку або КП, навіть якщо це дуже зручно.

22. Будь-який сеанс зв'язку закінчується фразою "Кінець зв'язку". Це важливо. Навчайте бійців базовим правилам радіообміну.

23. Іноді не потрібно тягнути "кілометри" полівки, якщо вже є колодязі з глибокими провідними лініями Укртелекому.

24. Хто не має "Маска" добре допомагає 4G (3G) роутер винесений за межі позиції на 100 метрів витою парою.

25. Військовий зв'язок іноді суворий, як військова хірургія. Потрібна на фронті зовнішня антена для далекого звязку? Шукайте будь-який кабель, навіть телевізійний 75Ом на війні піде. Кабель в'яжіть до центру палиці. Далі шматок дроту верх від центральної жили, шматок від обплетення вниз. И все это как можно выше! Довжина кожного шматка в см= 7125/ частота в мГц.

26. Автомобільні антени абсолютно не працюють без металевої поверхні знизу. Ставте їх поза машинами хоч би на шматок листового метала

27. На фронтi є така місія: солдат-ретранслятор Це боєць який десь далеко сидить та слухає в одну рацію і передає далі в іншу. Стежте, щоб такий боєць не маячив годинами на одному місці, а переміщався. Інакше залишитеся без «ретранслятора»

28. Всі портативні китайські рації з написами 8-10 W це обман. Вони всі 4-4.5 вата

29. Не всі зв'язківці знають, що Харріс можна використовувати для роботи через супутник по всій країні (тільки без переміщень). Для цього непотрібні ніякі паролі і доступи до супутника. Слово підказка Satcom. Антену легко зібрати самому.

30. Вайбер, Телеграм не можна! Тільки Signal або WhatsApp

31. Якщо Ваші позиції поруч, включайте режим низької потужності. Акумулятор проживе в два рази довше, а шансів, що по вас прилетить, в два рази менше. У Моторолі для цього зазвичай треба натиснути нижню кнопку збоку. У Баофенге 2 пункт меню

32. Все частіше на фронті спостерігається комплекс Леєр-3. До складу цього комплексу входять декілька Орланів, які облітають позиції ЗСУ. Вони також фіксують координати увімкнених мобільних телефонів.

73! UT7UD

.



Хто знает в baofeng 999s есть скоемблирование, как в 888?

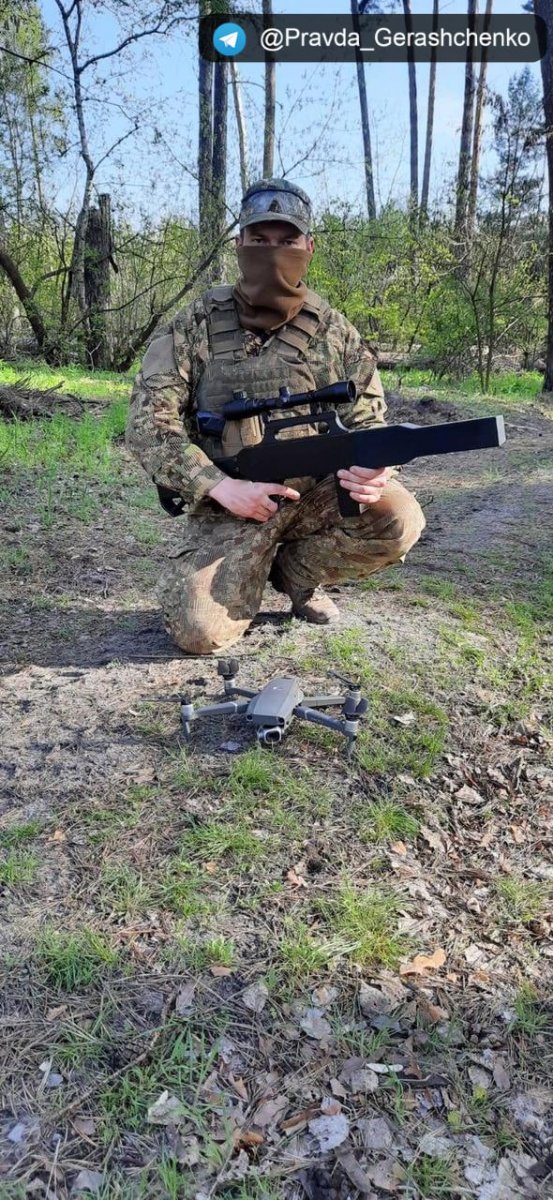

Украинские солдаты с подаренной Литвой постановкой помех для дронов EDM4S "Sky Wiper"



Борець із орківськими дронами із команди "Сайгона"...
Фото з позицій від Сергія Сергійовича(Сайгон)...



Нету. В 888 - тоже нет. Хоть в программе оно и присутствует.



Информация к сведению. Только болт М6 СИЛЬНО не ЗАКРУЧИВАТЬ!!!! В антенном гнезде резьба дюймовая!

https://ur0uun.com/motorola.mp4?fbclid=IwAR1UwRrky65FSbiTwAVZsmbXVhJYm8TYlBRbodAIFD6j5ZC_kyDG7bTPVUI



"Ловець" орківських дронів та БпЛА, десь на буремному Сході України...



Украинская армия получила американские портативные устройства противодействия дронам DroneDefender производства Dedrone. Поскольку основным оператором этих устройств является Министерство обороны США, их источник в Украине вполне ясен.



Ценная российская портативная станция спутниковой связи «Аурига-1,2В» была уничтожена самодельным боеприпасом, сброшенным с украинского БПЛА COTS. Используется для организации двух высокоскоростных спутниковых каналов защищенной связи между армейским командованием и передовыми частями.

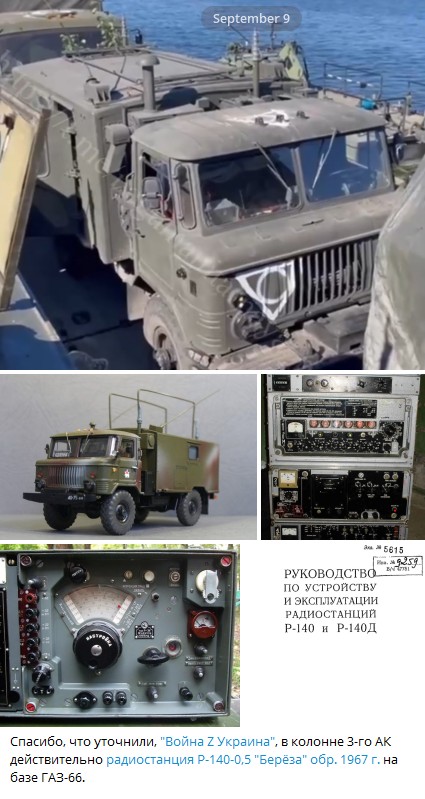

Радиостанция Р-140 "Берёза" на шасси ГАЗ-66
