"Ми створили дійсно унікальну річ - за наші кошти і з опорою на нашу вітчизняну школу, потенціал наших інженерів і конструкторів. Такі рішення є лише у декількох високотехнологічних держав". Так стверджують у компанії "Радіонікс" і мають для цього всі підстави.

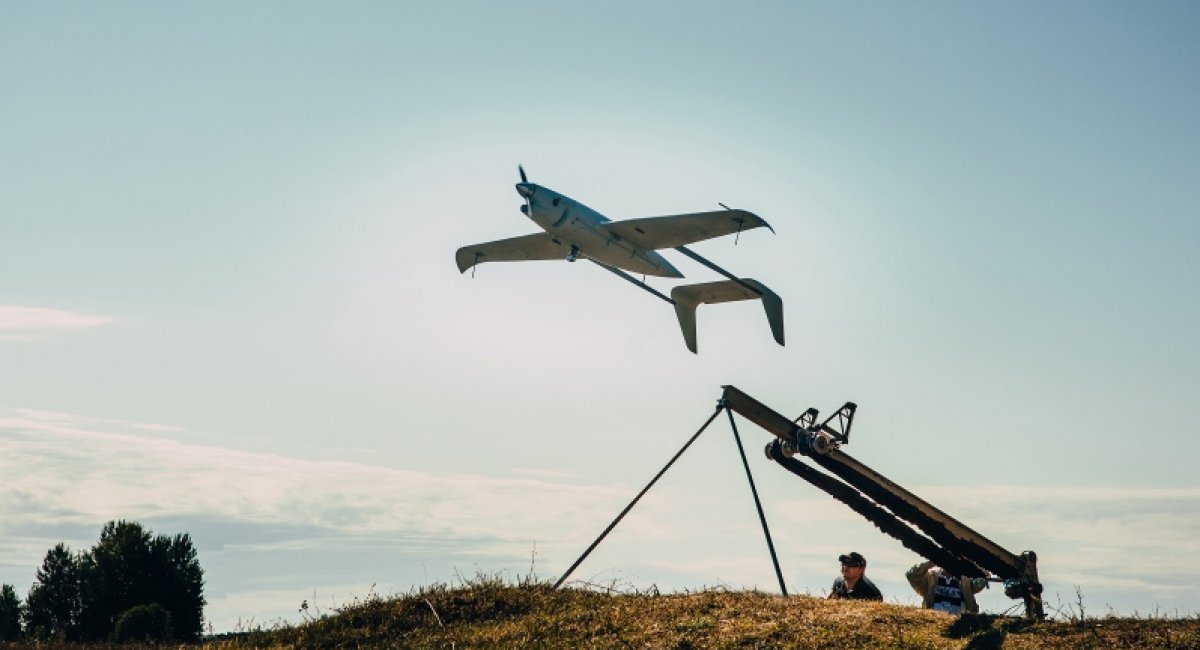

Вони зробили малогабаритний радар з синтезуванням апертури, який може встановлюватися як на пілотовані, так і на безпілотні авіаційні комплекси. З новим радаром повітряні платформи набувають якісно нових можливостей. У чому ж тут "фішка"?В арміях і силових структурах різних держав кількість безпілотних комплексів збільшується чи не в геометричній прогресії. Одна з типових задач для безпілотників - ведення розвідки, збір даних по маршруту польоту.Але виконувати завдання з використанням найсучасніших оптичних і інфрачервоних датчиків безпілотники можуть, якщо спостерігати за поверхнею землі їм не заважають хмари. Як тільки з'являється невеличкий серпанок, мряка, починається дощ або туман, безпілотник стає безсилим.Єдиний спосіб отримати розвідувальну інформацію у таких умовах - використання радіолокаторів з синтезом апертури (SAR), які потрібно встановити на повітряну платформу. Але це просто лише в теорії.
На практиці радари з синтезуванням апертури застосовуються на БпЛА стратегічного рівня в ряді провідних держав світу. На експорт цієї продукції накладаються обмеження. Закордонні SAR мають значну масу і габарити. І дуже неприємну ціну, якщо вам таки погодяться їх продати.
Всі ці пастки і обмеження обійшли на компанії "Радіонікс", де створили власний універсальний малогабаритний комплекс SAR. Він включає дві приймально-передавальні полоскові антени правого і лівого огляду; приймально-передавальний модуль; підсилювач потужності, вузол цифрової обробки сигналу; джерело живлення. Робочий діапазон - Х.

Спойлер

Ширина діаграми спрямованості приймально-передавальної антени по азимуту (апертура 22 см), - 5,7 град. Габаритні розміри приймально-передавального модуля - 196х305х107 мм. Маса - 3 кг.
Потужність пристрою – до 20 Вт. Бортового живлення вистачає, щоб забезпечити роботу радара впродовж всього польоту. Модуль SAR інтегрується у корпус літального апарату, а за його межі на кілька сантиметрів виступають тільки антени.
Сигнал, отриманий з радара, обробляється вже після посадки літального апарату: зчитується інформація з встановленого на радарі накопичувача і проводиться синтезування за допомогою спеціальних програм. Отримання зображення територій можливо за будь-яких погодних умов: буде дощ або туман, удень або вночі.
З новим SAR розширюється і спектр завдань - мова не тільки про проведення розвідки в умовах туману, а й про можливості для складання цифрових карт місцевості.
Відпрацювання всіх режимів роботи SAR від компанії "Радіонікс" проходило у тісній взаємодії з "Авіаційною виробничою компанією "Скаетон". Радар відпрацьовувався на пілотованих та безпілотних комплексах цієї компанії.Зокрема, на вже добре відомому в українській армії і зарубіжним замовникам БпАК АСS-3/ Raybird-3. Симбіоз двох приватних компаній і взаємна зацікавленість в отриманні нового продукту були прискорючою силою для досягнення результату.
Ключових родзинок в новому SAR кілька. Головна - це зроблено в Україні і зроблено добре. І радари, і схемотехніка і, головне, унікальне програмне забезпечення. Над ним билися кілька років і це було найскладнішою частиною роботи.
Алгоритми обробки одержуваних з РЛС даних неодноразово вдосконалювався, щоб користувач міг отримати необхідну інформацію в дуже короткий проміжок часу. При цьому потрібно було забезпечити високі вимоги по роздільної здатності.У нинішньому вигляді SAR має дуже добрі тактико-технічні характеристики. Це малі габарити, маса і висока роздільна здатність. "Якщо при перших польотах ми отримували досить приблизний образ поверхні, то сьогодні все дійсно круто", - кажуть розробники. Досягнуто показники роздільної здатності в межах 0,3-0,5 м. Незалежно від висоти польоту. Така роздільна здатність дозволяє розрізнити і ідентифікувати дві БМП або інші машини, що стоять на відстані 30 сантиметрів одна від одноїЗ урахуванням того, що безпілотник від компанії "Скаетон" здатний перебувати у повітрі більше доби, користувач має практично необмежені розвідувальні можливості, спираючись на тандем з двох українських продуктів: SAR + Raybird-3.Новий радар здатний конкурувати з найближчими конкурентами не тільки за технічними можливостями, перевершуючи їх у мініатюризації рішень, але і «бити» їх ціною. Так, аналог української продукції однієї з провідних європейських компаній коштує близько $1 млн. Що цілком відповідає ціні знань і компетенцій на подібну високотехнологічну продукцію.
Сергій Згурець



Відповідно до чергового рішення Міністерства оборони США про надання допомоги Україні в 2020 році в розмірі 250 млн. дол. за програмою Ініціатива безпекової допомоги Україні (USAI), корпорація L3Harris поставить українським військовим засоби зв’язку на суму понад 55 млн. дол.

Зокрема, до Збройних сил України буде поставлено засоби зв’язку на суму понад 45 млн. дол. Своєю чергою Національна гвардія України отримає аналогічного обладнання на суму понад 10 млн. дол.Корпорація L3Harris завершила виготовлення обладнання і готує її передачу уповноваженим логістичним урядовим структурам США. У складі обох лотів новітні короткохвильові радіостанції RF-7800H як в ранцевому виконанні, так і для встановлення на командно-штабні машини, стаціонарні вузли зв’язку, кораблі ВМСУ. Будуть також поставлені короткохвильві радіостанції потужністю 150 Вт виконання Transit Case System, що можуть транспортуватися.

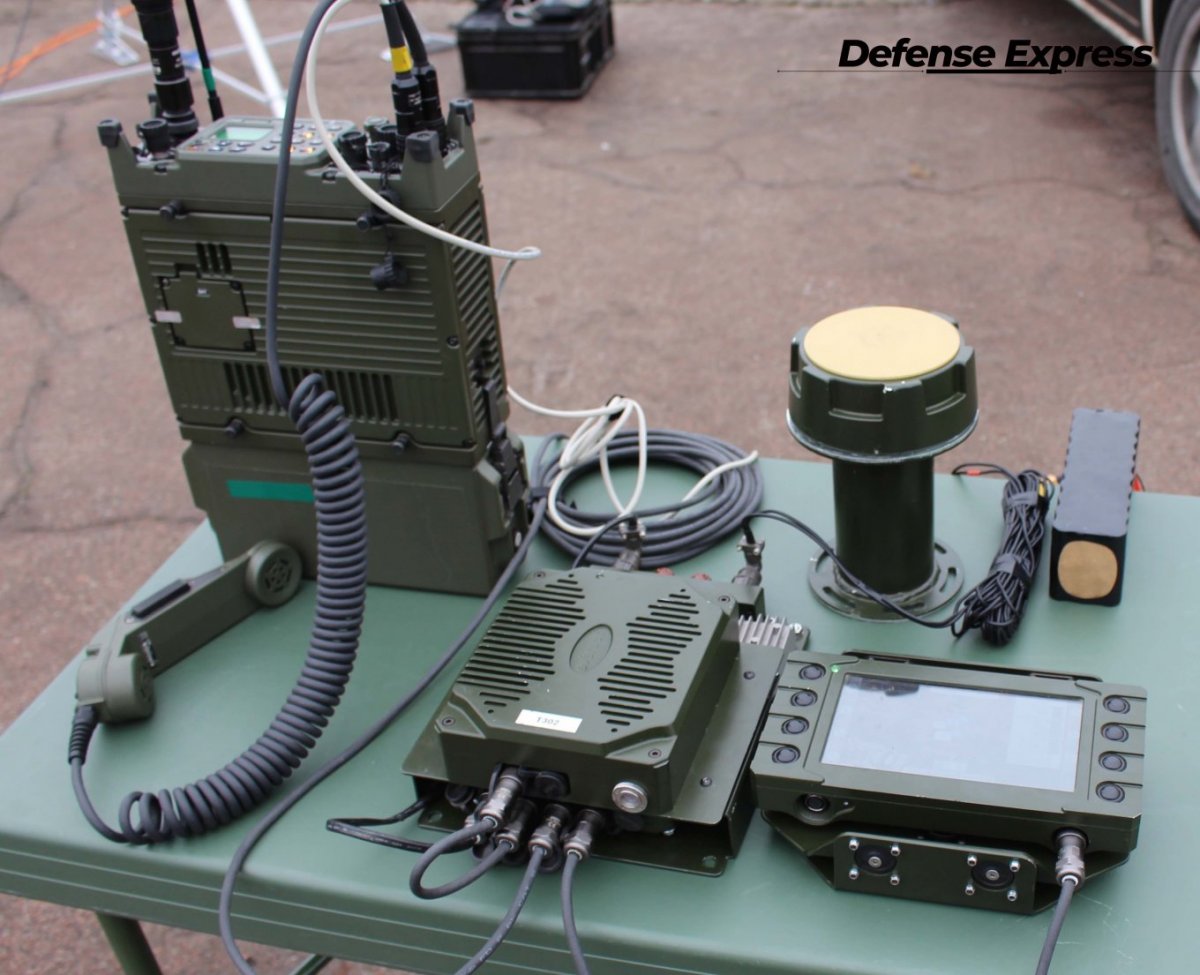

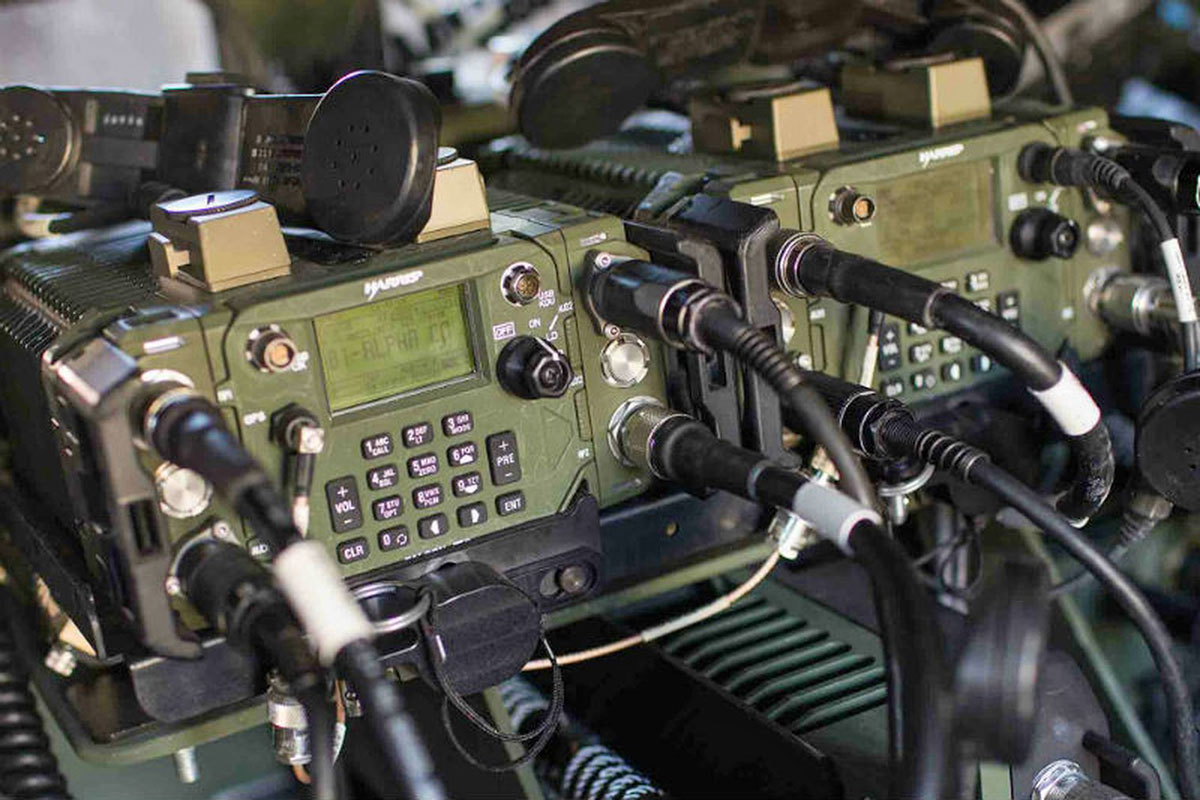

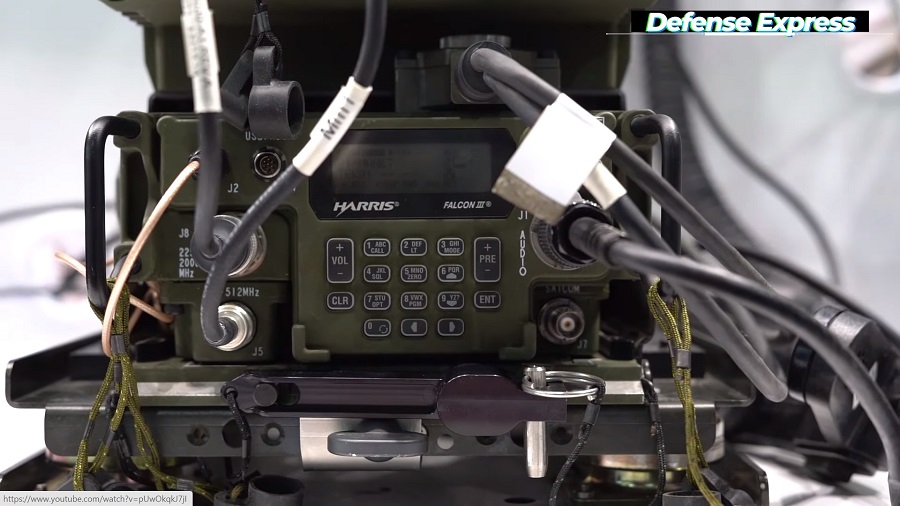

ЗСУ та НГУ отримають радіостанції RF-7800M-MP, що працюють в діапазоні до 2 гГц, а також УКХ/ДМВ радіостанції RF-7850M для установки на рухомі об’єкти. Значна кількість портативних радіостанцій RF-7850M-DS001 дозволить оснастити цією технікою певні підрозділи відповідно до повного штату. В Україну також буде спрямовано велику партію аксесуарів, включаючи акумуляторні батареї для ранцевих КХ і портативних УКВ / ДМВ радіостанцій. Армія отримає значну кількість новітніх антенних систем зенітного випромінювання КХ діапазону ANTENNA FULL LOOP, щоглових систем і головних гарнітур.
Таким чином, ЗСУ та НГУ зроблять черговий крок у докорінному переоснащенні систем зв’язку і управління новітньою технікою і технологіями, без яких неможливо діяти в умовах сучасної війни.
На 2021 рік Державний департамент США розглядає можливість збільшення обсягів допомоги за програмою USAI до 270 млн. дол. Передбачається, що сегмент систем тактичної зв’язку теж отримає збільшене фінансування.
З 2014 року загальний обсяг наданої допомоги за програмою за програмою Ініціатива безпекової допомоги Україні перевищив 1,5 млрд. дол.



Підприємства ВПК України продовжують розробки сучасного озброєння для українського війська.

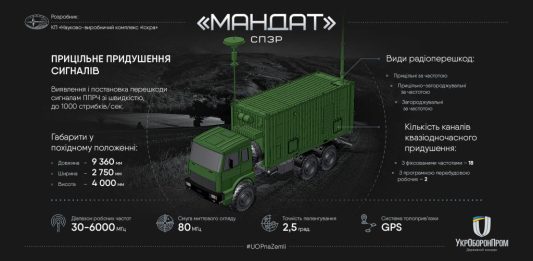

КП «НВК «Іскра» розробляє конструкторську документацію на станцію перешкод засобам радіозв’язку «МАНДАТ» відповідно до потреб МОУ. Також підприємство веде роботи щодо затвердження тактико-технічного завдання та отримання необхідних сертифікатів для виготовлення першого дослідного зразка, повідомили в «Укроборонпромі».

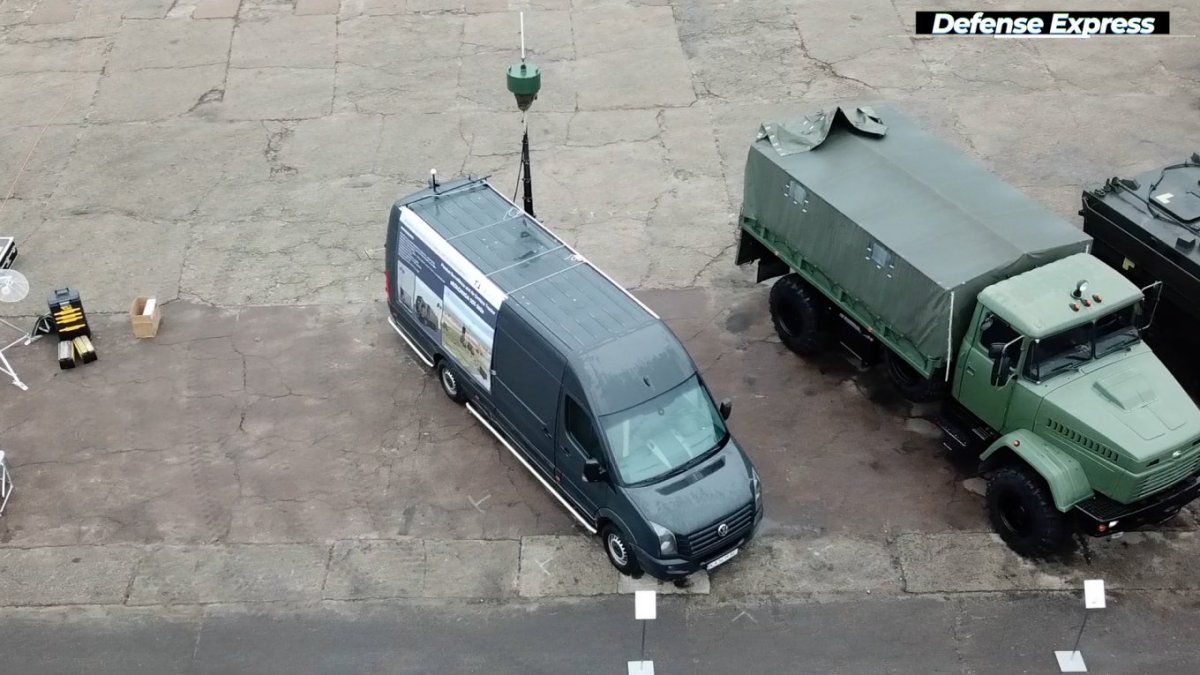

СПЗР «МАНДАТ» – мобільна станція постановки перешкод засобам радіозв’язку. В процесі роботи станція здатна забезпечувати вирішення багатьох функціональних завдань. Станція забезпечує створення прицільних за частотою та часом радіоперешкод, проводить пошук, пеленгування (опціонально), прослуховування, аналіз і запис характеристик виявлених засобів радіозв’язку.

Спойлер

Призначення:

• виявлення, пеленгування (опціонально) та постановка радіоперешкод (ПРП), РЕЗ радіозв’язку тактичної ланки управління; базових та мобільних станцій транкінгового зв’язку в діапазоні частот 30-6000 МГц; базових та мобільних станцій (абонентських терміналів) систем стільникового зв’язку всіх наявних стандартів, а також ПРП багатоканальним системам передачі інформації, що використовують сучасні види модуляції; сигнали з імпульсно-кодовою модуляцією; сигнали багатоканальних систем передачі інформації з частотним FDMA, часовим TDMA, кодовим CDMA розподіленням каналів, а також ортогональним частотним розподіленням каналів OFDM.
• виявлення засобів зв’язку з ППРЧ зі швидкістю до 1000 стрибків в секунду;
• формування перешкод засобам зв’язку з ППРЧ зі швидкістю до 1000 стрибків в секунду;
• формування перешкод заданої структури.

Завдання СПЗР «МАНДАТ»:

• панорамний та частотно-часовий (типу “водоспад”) огляд в робочому діапазоні частот;
• виявлення і пеленгування (опціонально) джерел радіовипромінювання сучасних систем радіозв’язку тактичної ланки управління, в тому числі з ППРЧ;
• відображення місця розташування станції і пеленгових напрямків (опціонально) виявлених джерел радіовипромінювання на електронній карті місцевості;
• вимірювання і статична обробка частотно-часових параметрів прийнятих радіосигналів;
• визначення видів і параметрів модуляції джерел радіовипромінювання (ДРВ);
• занесення до пам’яті ЕОМ усіх виміряних параметрів ДРВ, збереження їх результатів роботи протягом необмеженого часу;
• визначення типу виявлених засобів радіозв’язку і передачі даних;
• цифрову реєстрацію і запис радіосигналів в базу даних у форматі I/Q;
• слуховий і візуальний контроль радіосигналів;
• накопичення та обробка даних прийнятих радіосигналів;
• формування часових графіків роботи за конкретними засобами зв’язку та передачі даних;
• документування накопиченої в процесі роботи інформації (звіт);
• постановка перешкоди наземним радіостанціям ультракороткохвильового радіозв’язку у тактичній та оперативній ланці управління противника;
• постановка перешкод, що відповідають виду модуляції виявлених ДРВ;
• випромінювання прицільних за частотою і часом, а також загороджувальних перешкод;
• моніторинг за пріоритетними і позачерговими засобами радіозв’язку і передачі даних;
• передачу на вищій пункт управління інформації, накопиченої в процесі інформації;
• робота в складі комплексу.

Принцип роботи СПЗР «МАНДАТ»:

• станція забезпечує створення прицільних за частотою та часом радіоперешкод відповідно до завдання, та контроль ефективності постановки перешкод ліній зв’язку;
• станція проводить пошук, прослуховування активних радіоліній, запис на електронний носій, аналіз видів і параметрів сучасних видів модуляцій;
• при необхідності постановки перешкод, оператор призначає на контроль-постановку перешкод радіолінії, за якими будуть створені радіоперешкоди;
• станція може здійснювати прицільну і квазіодночасну постановку перешкод до вісімнадцяти ліній зв’язку з фіксованою робочою частотою або двох мереж з ППРЧ;
• опціонально реалізована можливість роботи з виносним пеленгатором, що дає можливість проводити вимірювання та пеленгування ДРВ віддалено від станції;
• ведеться контроль бойової роботи та її результатів (автоматичне документування від отримання бойового завдання до завершення його виконання). Програмно-алгоритмічне виключення будь-якого втручання екіпажу станції до інформації контролю. Передача цієї інформації на командний пункт при необхідності.

Вимоги до експлуатації СПЗР «МАНДАТ»:

• експлуатація станції здійснюється екіпажем у складі 4 чоловік.
• конструкція станції дозволяє проведення усіх видів технічного обслуговування особовим складом екіпажу без залучення додаткових сил.
• конструкція виробу та його складових при експлуатації забезпечує:

– скорочення до мінімуму нетехнологічних і неавтоматизованих операцій;
– відповідність умов та заходів обслуговування вимогам безпеки, ергономіки та технічної естетики;
– автоматизацію заходів щодо здійснення контролю технічного стану і обслуговування.
Система електроживлення та життєзабезпечення:

• система життєзабезпечення виконує вимоги з комфортних температурних показників мікроклімату в апаратному відсіку від 18°С до 29°С при температурі навколишнього середовища від -30°С до +50°С.
• у станції встановлені опалювач Webasto та кондиціонер Konvekta.
• станція має сучасну, надійну та безпечну систему електроживлення, що дозволяє працювати як від промислової мережі 380В, так і автономно завдяки дизель-генераторній станції FG Wilson потужністю 22кВА.
• для роботи в темний час доби станція укомплектована надійною світлотехнічною апаратурою з використанням сучасних енергозберігаючих технологій.
• на кожному робочому місці станції (місце оператора та місце командира) встановлено джерело безперебійного живлення, що завжди залишить промислові комп’ютери у дії під час виконання бойової задачі.
• пристрій РПО забезпечує контроль робочої температури підсилювачів потужності. Пристрій РПО – це ефективна система водяного охолодження із функцією швидкого підігріву, що дозволяє дуже швидко привезти підсилювачі потужності у робочій режим за будь-яких зовнішніх кліматичних умов.



За планами керівництва підприємства ці розробки дадуть достатній щорічний дохід для сталого розвитку

Як відзначив директор Державного підприємства "Науково-дослідний інститут радіоелектронної техніки" Валерій Хачатуров (входить до складу ДК "Укроборонпром") НДІ працює виключно на внутрішній ринок.
Серед останніх проектів держпідприємства, розробка засобів радіоелектронної боротьби та розвідки для ДП "Конструкторського бюро "Південне" та виготовлення апаратури придушення завад для модернізації РЛС "Малахіт" в інтересах ВАТ "ХК "Укрспецтехніка".Оскільки малосерійного виробництва подібних систем це недостатньо для розвитку підприємства на довгостроковий період, а кількість замовлень науково-дослідних та дослідно-конструкторських робіт за останні роки різко зменшилась, було прийнято рішення провести ініціативні розробки ряду сучасних систем за власні кошти.
Мова йде про розробку та виготовлення багатофункціональної, широкодіапазонної, перешкодозахищеної радіостанції спецпризначення, побудованої з використанням технології програмованого радіо (SDR) та системи перешкодозахисту навігаційної системи безпілотників.



ВМС замовили берегові РЛС СР-210

ВМС України ДОЗ (Державне оборонне замовлення) Закупівлі НДІ «Квант-Радіолокація» ОПК Україна Флот
ВМС ЗС України замовили берегові РЛС СР-210 для радіотехнічних постів.
Про це розказав директор ДП «НДІ радіолокаційних систем «Квант-Радіолокація» Едуард Касапов, повідомляє Український мілітарний портал.
Контракт на постачання для потреб національного флоту було підписано у вересні 2020 року.

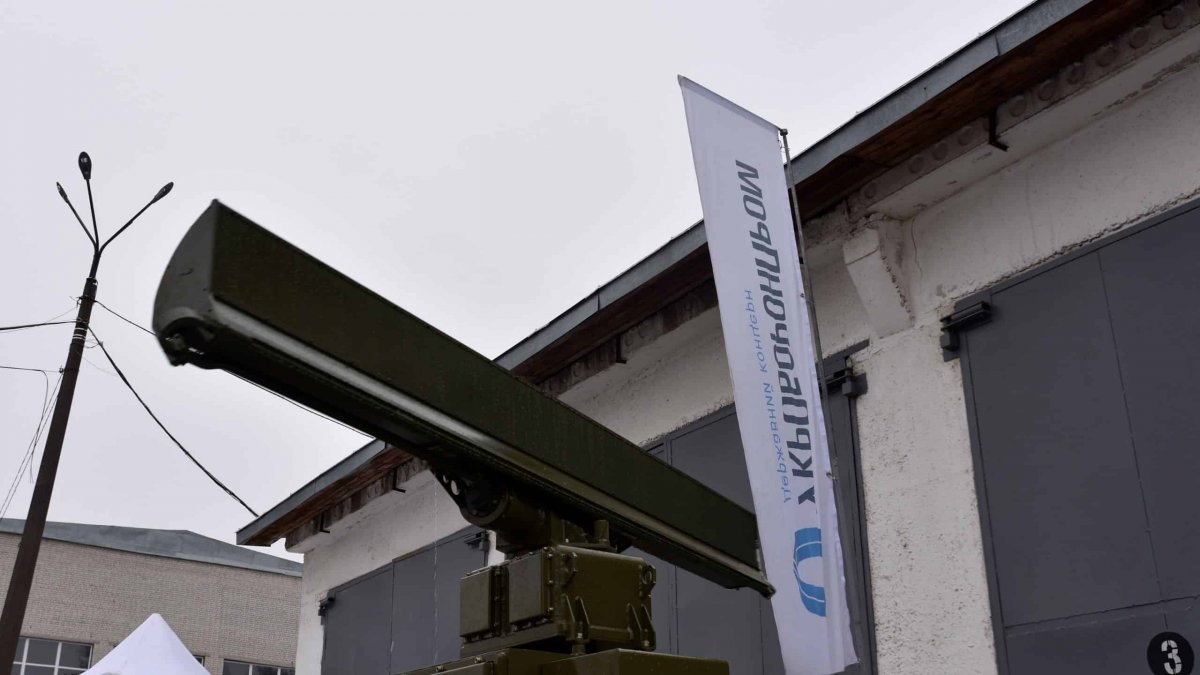

Радіолокаційна станція кругового огляду СР-210 – це стаціонарна версія радіолокаційної станції «Дельта-М».
Станція призначена для виявлення надводних і повітряних об’єктів (кораблів, катерів, літаків, безпілотних літальних апаратів і т.п.), визначення їх координат, видачі інформації в цифровій формі для зовнішніх споживачів або відображення інформації на моніторі оператора, а також для вирішення завдань навігаційного орієнтування та проведення суден у районах підвищеної небезпеки.



А поки що, Науково-дослідний інститут "Радіолокаційних систем" виготовляє вітчизняну станцію загоризонтної розвідки для нового корабля-розвідника

Як повідомив директор ДП "НДІ Радіолокаційних систем "Квант-Радіолокація" Едуард Касапов, наразі для Міноборони розробляється та виготовляється корабельний радіолокаційний комплекс огляду, супроводження цілей, управління зброєю та обміну інформацією "Мінерал-У".
Додаткова угода щодо розробки та постачання цієї новітньої системи була укладена наприкінці минулого року, а власне готовий виріб має бути відвантажений замовнику у 2021 році.

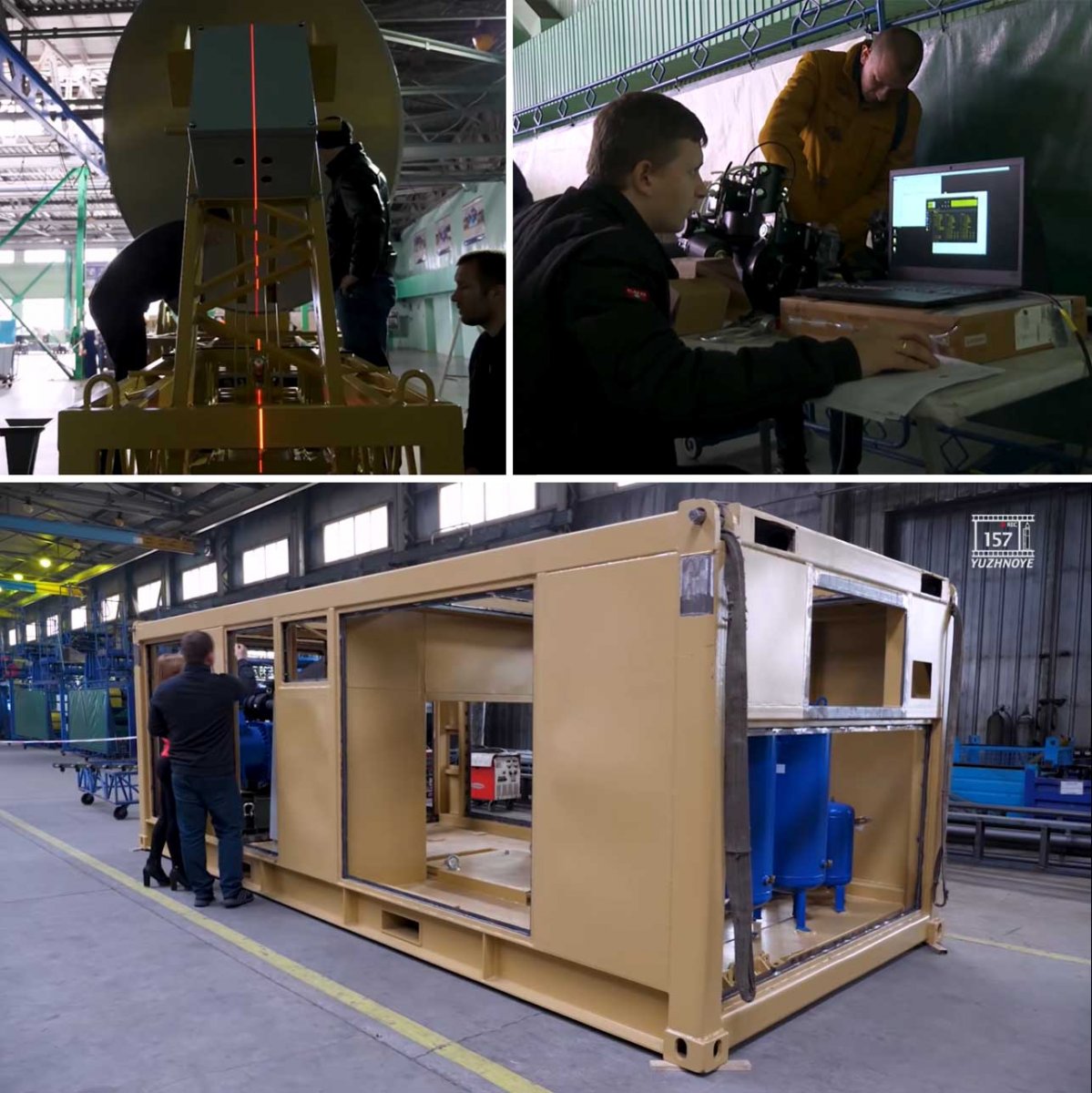

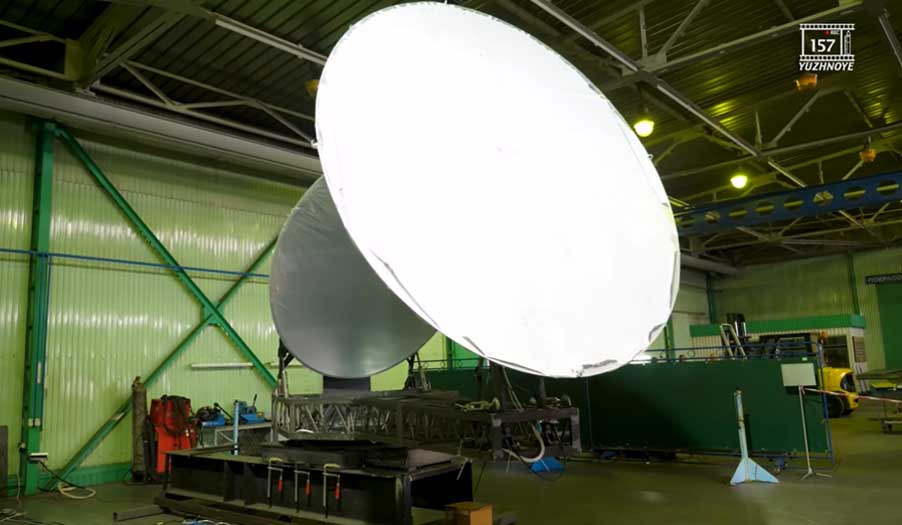

Також на підприємстві працюють над відновленням РЛС виявлення повітряних цілей МР-750 (така станція стоїть на фрегаті "Гетьман Сагайдачний") та місяць тому підписало контракт на постачання берегового варіанту мобільної двокоординатної когерентно-імпульсної РЛС кругового огляду СР-210 – РЛС "Дельта"."Окрім цього, ми є співвиконавцями "Кузні на Рибальському" у контрактах з МОУ на відновлення працездатності та модернізацію виробу "МР-750" та постачальниками двох виробів – РЛС "Дельта-М", СРТР "Мельхіор" на корабель-розвідник. Виконання контрактів в рамках ДОЗ планується у наступному році. В цілому, завантаження по ДОЗ залишається на рівні минулого року", - відзначив Едуард Касапов.

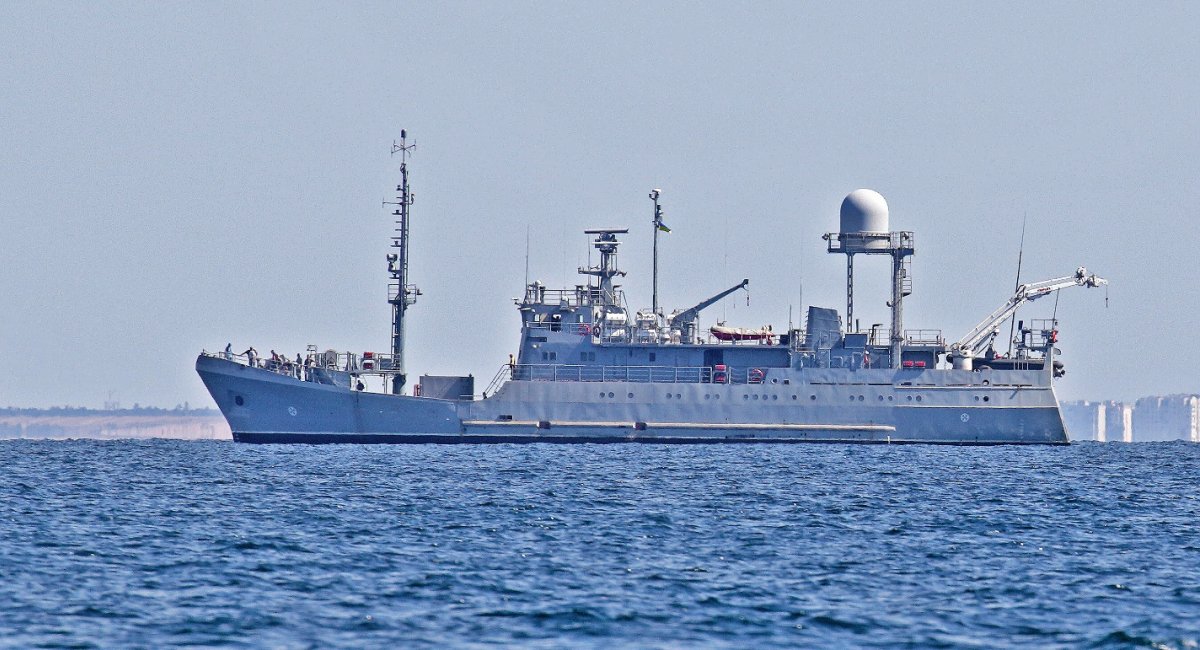

Окремо він додав, що на підприємстві відомо про зацікавленість Військово-морських сил у трьох пасивних станціях радіотехнічної розвідки "Мельхіор" у береговому виконанні.
Нагадаємо, РЛС "Мельхіор" є новим поколінням станцій так званої "загоризонтної розвідки" й здатна відстежувати до 200 цілей на відстані до 450 км та призначена як для виявлення надводних цілей, так і для наведення на них ракетної зброї.



Андрей Шор

Помните рассылки СМСок в АТО от "сепаров"?
"Россия отправила в Нагорный Карабах комплексы радиоэлектронной борьбы (РЭБ) «Леер-3», сообщается со ссылкой на источники в Минобороны. Об этом пишет Lenta.ru.
Согласно газете, данное оружие будет «использоваться не для постановки помех», а «во время гуманитарных операций» для «отправки на сотовые телефоны текстовых, аудио- и видеосообщений». Издание напоминает, что «Леер-3» были успешно проверены в Сирии.
Данный комплекс РЭБ, способный по 10-12 часов имитировать сотовую вышку, включает три беспилотных летательных аппарата (БПЛА) «Орлан-10» и пункт управления на грузовике КамАЗ-5350.
В сентябре 2019 года сообщалось, что РБ-341В «Леер-3» сможет найти противника по сигналу сотового телефона и в режиме реального времени навести на него ударные средства."



ДП Науково-дослідний інститут радіолокаційних систем "Квант-Радіолокація" передасть Збройним силам України у наступному році декілька зразків нової унікальної мобільної РЛС "Мінерал-У".

"Мінерал-У" – це багатофункціональний радіолокаційний комплекс, створений з використанням нових підходів та нової елементної бази.
Станція призначена для виявлення, класифікації надводних цілей на значній відстані - до 500-600 км, а також видачі цілевказівки засобам ураження. У складі комплексу є активний і пасивний канали.У інтерв'ю журналу Defense Express директор ДП НДІ РС "Квант-Радіолокація" Едуард Касапов наголосив, що “наш новий "Мінерал-У" - найбільш технологічний зразок у лінійці РЛС-систем та комплексів висвітлення надводної обстановки та цілевказування різним засобам ураження."Мінерал-У" - це універсальний комплекс, який стане в пригоді будь-якій ударній ракетній зброї, яка працює по надводних цілях. Ця станція, звісно, також може бути потрібна і береговому протикорабельному комплексу "Нептуну", що розроблений ДержККБ "Луч" .



Українські армійці отримали від КП НВК Іскра нову радіолокаційну станцію 35Д6М!

Сучасна РЛС, яка може працювати майже у будь-яких кліматичних умовах та у гірській місцевості, була виготовлена в рамках державного замовлення 2020 року.

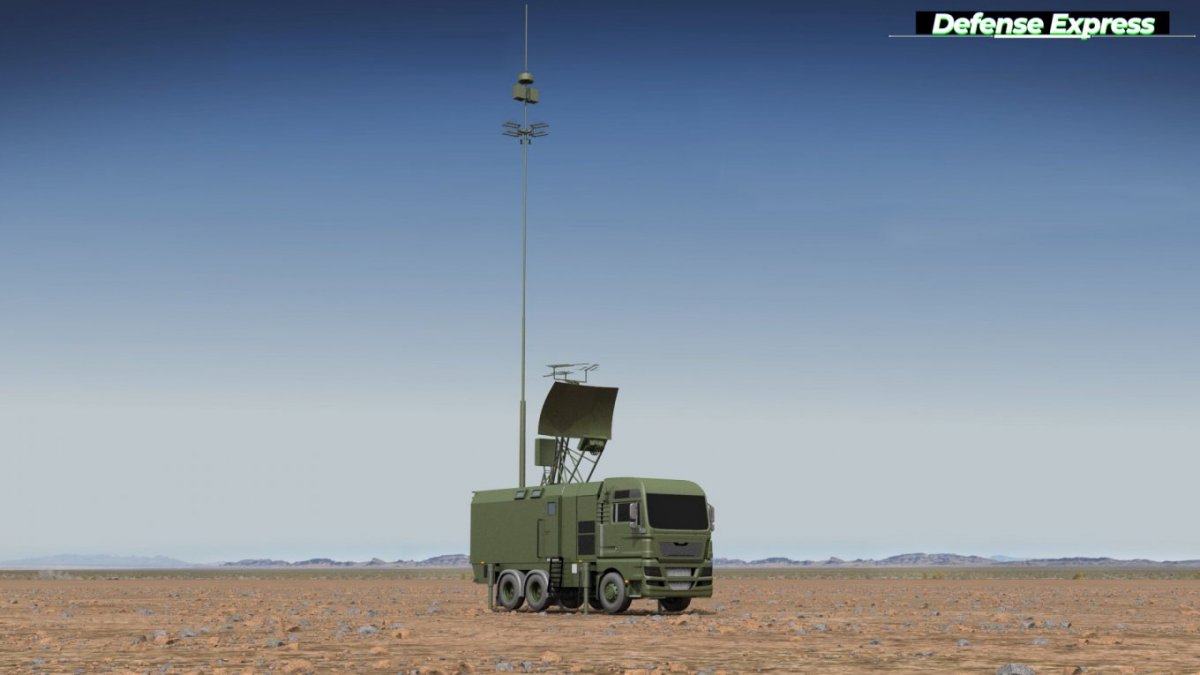

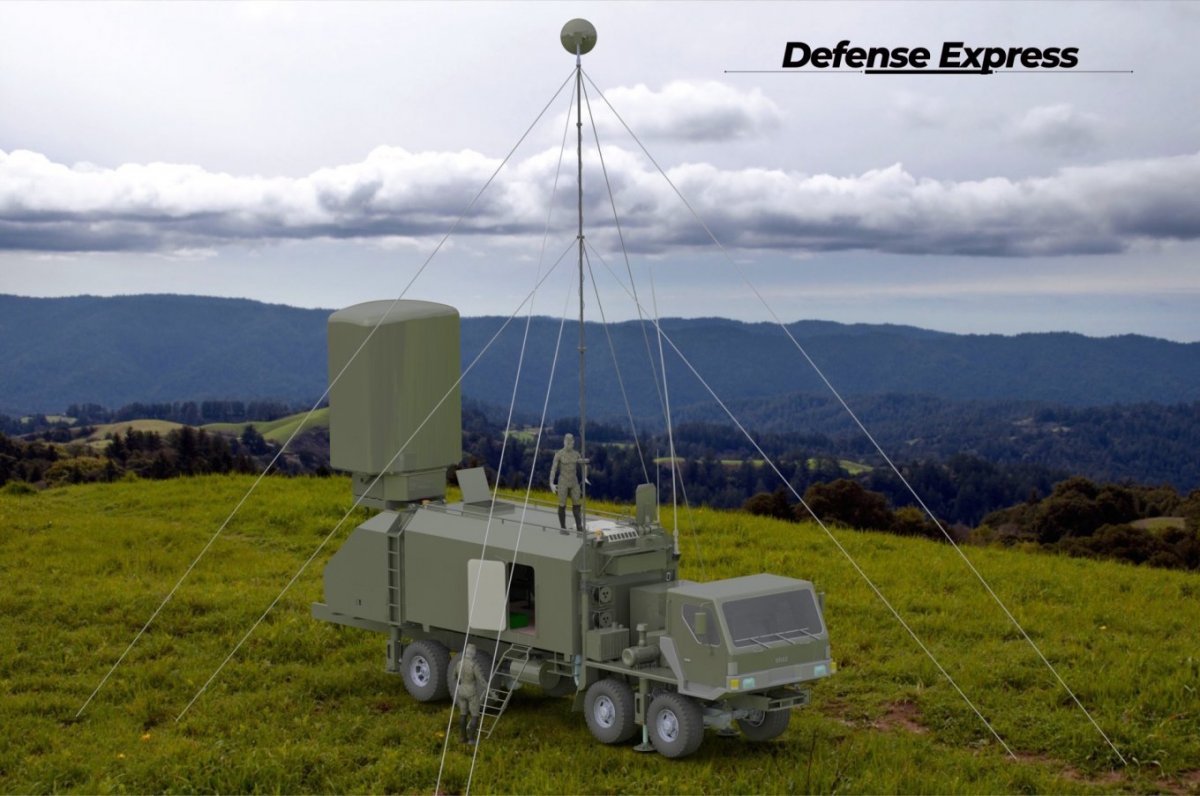

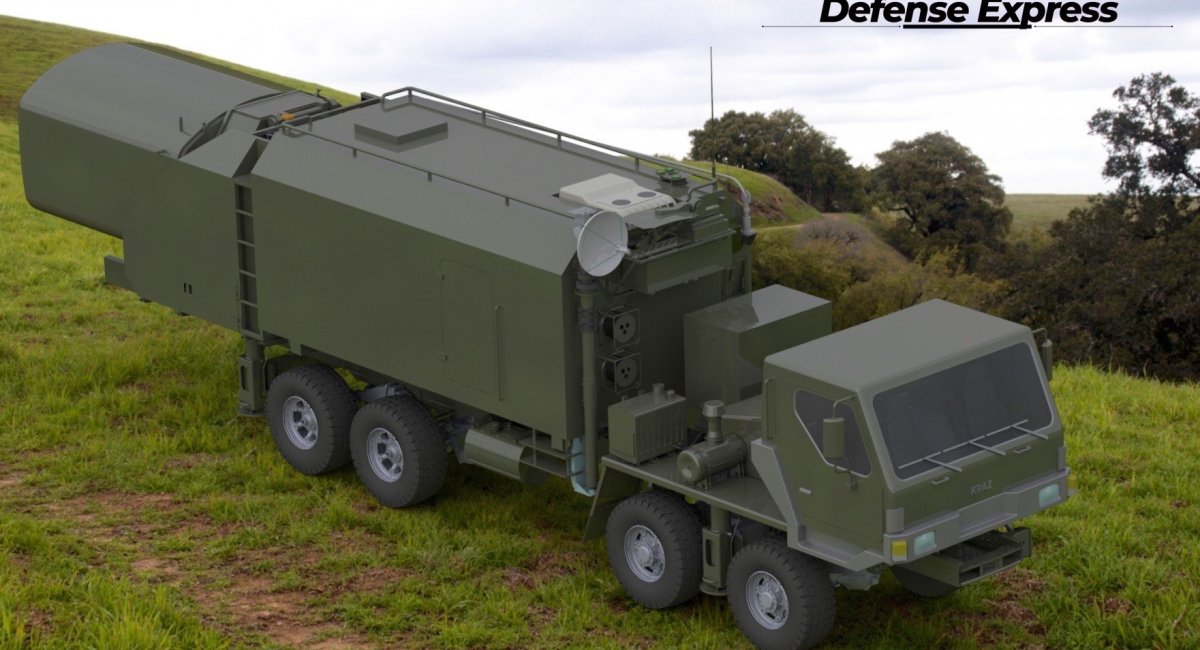

"Кольчуга RDF-360" від НПК СКБ "Таргет" невдовзі посилить українське військо

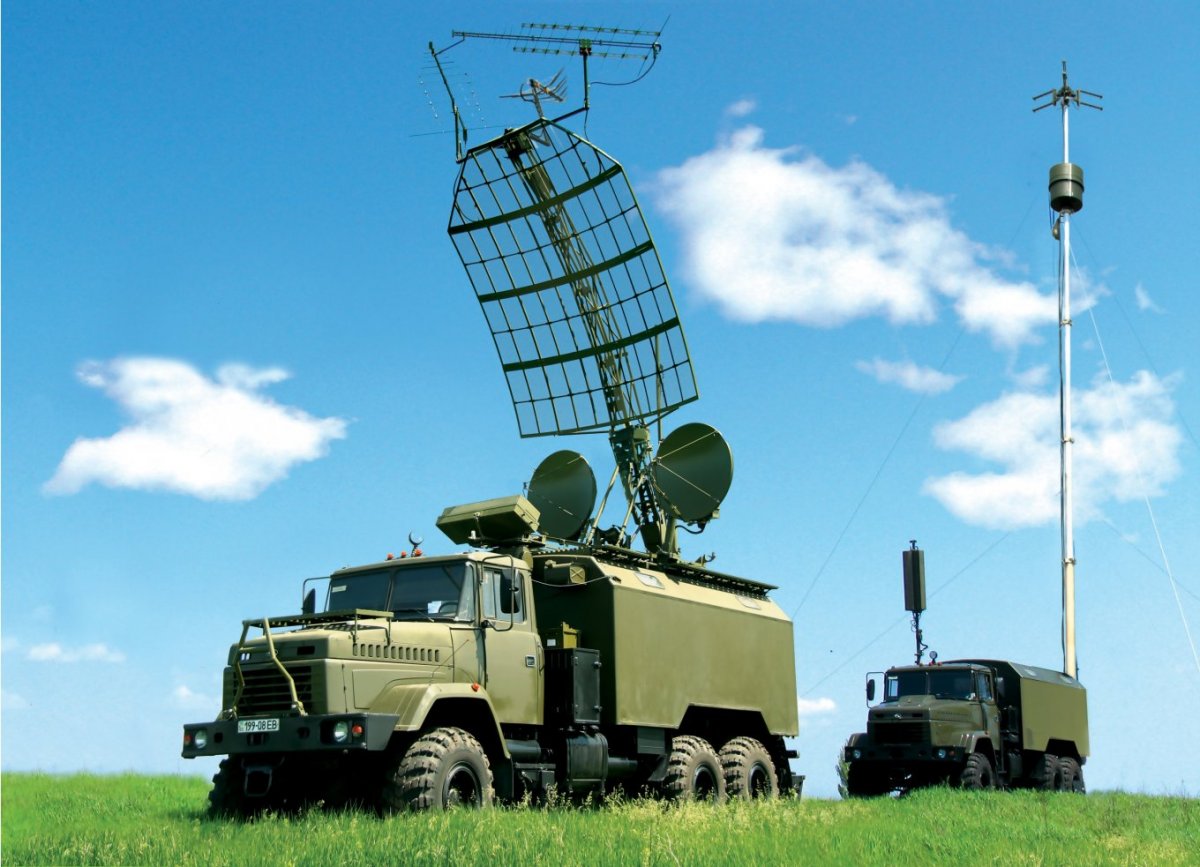

Відома українська станція радіотехнічної розвідки "Кольчуга", яка дозволяє у пасивному режимі виявляти повітряні та наземні цілі противника, отримала нову інкарнацію.
Співробітники донецького "Топазу", які покинули місто з початком російської агресії, заснували компанію НПК СКБ "Таргет" та продовжили працювати над "Кольчугою".
В результаті цієї роботи з’явилось нове покоління цієї станції радіотехнічної розвідки - "Кольчуга RDF-360". За своїми можливостями вона значно перевищує попередні версії. І вже найближчим часом ці комплекси посилять українське військо.
Про неї в ексклюзивному коментарі для Defense Express розповів один зі співробітників підприємства. Проте, враховуючи специфіку розробки та її важливість для обороноздатності України, фахівець попросив не показувати його обличчя, а також називати ім’я та прізвище."Комплекс "Кольчуга RDF-360", який складається з трьох-чотирьох станцій, здатний з високою точністю визначати місцеположення наземних, надводних та повітряних цілей. При використанні трьох станцій ми отримуємо точні географічні координати, а при використанні чотирьох - ще і висоту польоту повітряного об’єкта", - розповів представник компанії.Принцип роботи комплексу полягає у вимірюванні різниці між часом отримання сигналу всіма станціями, які знаходяться на відстані у декілька десятків кілометрів одна від одної.Водночас вітчизняна "Кольчуга RDF-360" не випромінює сигнали, як це робить звичайна РЛС, тобто її роботу неможливо зафіксувати. Більше того, монтаж радіолокаційних систем можливо провести на звичайному транспорті, включно із цивільними зразками, що дозволяє ще більше замаскувати станції.

Спойлер

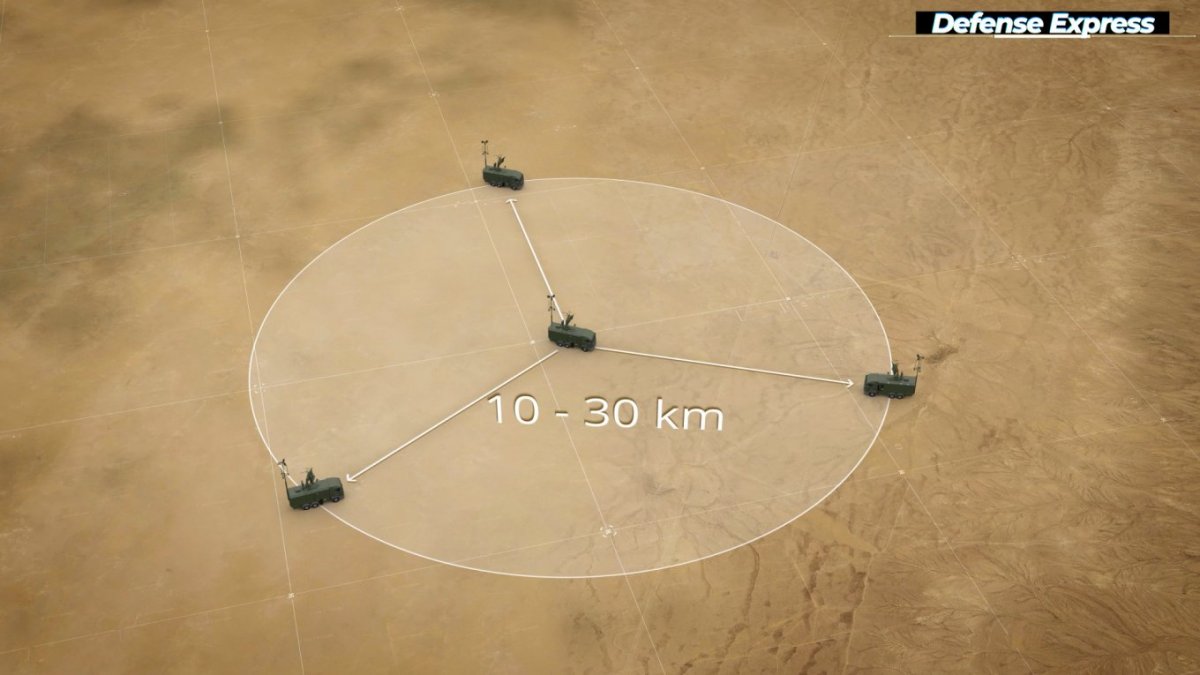

"Точність визначення координат повітряних об'єктів у комплексі "Кольчуга RDF-360" становить 1% від дальності до цілі. Це еквівалентно системам активного радіолокаційного виявлення. Водночас дальність виявлення повітряних цілей становить до 450 км, в залежності від висоти польоту цілі. А наземних чи надводних до 600-700 км", - підкреслив фахівець.

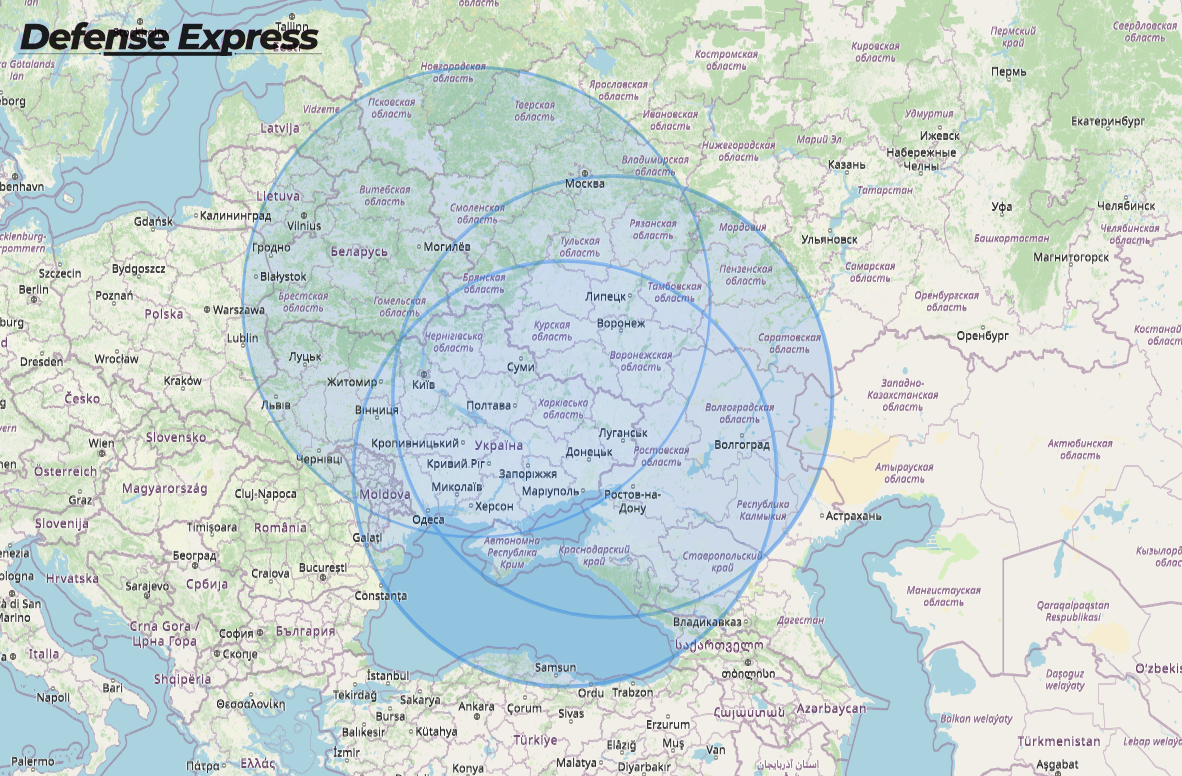

Таким чином, наприклад, розміщення лише трьох комплексів у районах поблизу Чернігова, Маріуполя та Харкова дозволить створити суцільне поле контролю на території одразу двох військових округів армії РФ: Центрального та Південного.
"Кольчуга RDF-360" може збирати дані щодо розташування командних пунктів, центрів зв’язку, відстежувати переміщення підрозділів. Простою мовою "чути" все що відбувається у армії РФ від Пскова до Волги та Кавказу, а також у акваторії морів, не говорячи вже про Донбас та Крим.

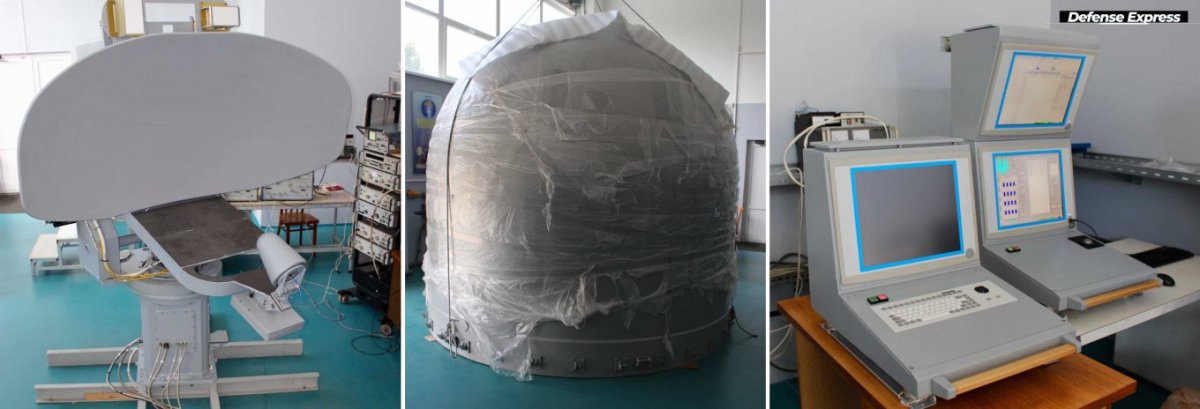

"Така дальність забезпечується новою конструкцією параболічної антенної системи, яка дозволила отримати значно більший коефіцієнт посилення у порівнянні із попередніми версіями "Кольчуги". Вона дозволяє приймати сигнали на відстані до 700 км, тобто за обрієм, завдяки відбиттю електромагнітних хвиль від тропосферного шару атмосфери", - розкрили подробиці у НПК СКБ "Таргет".

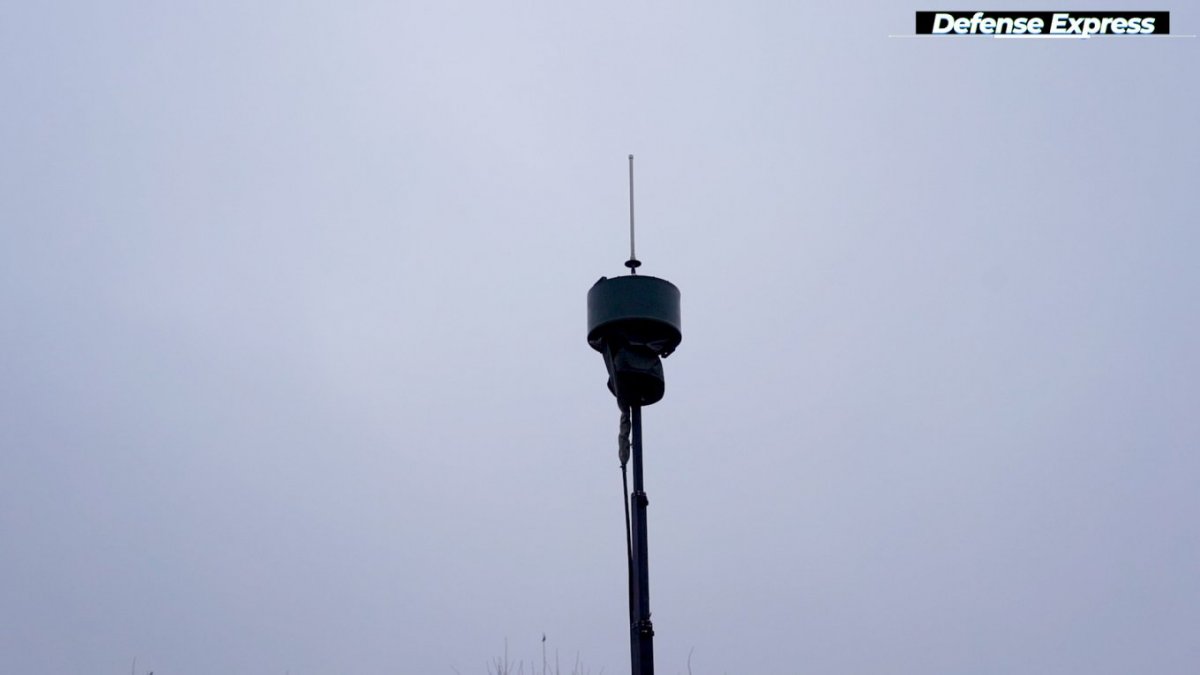

А для виявлення повітряних цілей використовується антена спеціальної конструкції, яка має два канали даних та дозволяє приймати сигнали від абсолютної більшості бортових радіолокаційних засобів літальних апаратів.
Мова йде, зокрема, про приймання сигналів радіолокаційних відповідачів, системи "свій-чужий", а також навігаційної системи ближнього радіуса дії TACAN. Система одночасно відстежує до 200 цілей.
Звісно такі можливості для українського війська є більш ніж важливим, тому робота над "Кольчугою RDF-360" йде у тісній співпраці з Міноборони. І вже найближчим часом армія отримає ці комплекси.

"Станом на сьогодні ми ведемо інтенсивний та продуктивний діалог з Міноборони України та його підрозділами. Сподіваємось, що вже у наступному році, українська армія отримає перші зразки "Кольчуга RDF-360", - підкреслили у НПК СКБ "Таргет".
