Олександр Франчук


На фронті, про який ми вже стали забувати, йде активізація, знову розпочинається війна артилерій та ДРГ.

Хлопці повідомляють про цікавий випадок. Випадок на перший погляд ніби-то незначний і не вартий уваги. Але то - на перший погляд.

Суть:

Наш корегувальник-розвідник в своєму секторі спостерігає, як на деякій відстані ( 1,5 - 2 км на ворожому боці приїхав Камаз, з нього вигрузили міномет, вигрузили міни та стали той міномет встановлювати в виритий заздалегідь окоп.

Корегувальник заміряв по міномету дирекційний кут і дальність , з іншого спостережного пункту нашого теж заміряли дирекційний кут ( Дальність не визначили - нема далекоміра) і передали розвіддані вищестоящому начальнику засобами звязку .

Через 30 хвилин корегувальник спостерігає, що на кілометр правіще від цього міномету теж приїхав такий самий Камаз і з нього теж вигрузили міномет, міни й обладнують вогневу позицію.

Розвідники знову засобами звязку передають кути й дальності по цілям.

Тепер розмірковуємо - ЩО ЦЕ БУЛО ? Чому вони на очах так нагло себе поводять і встановлюють міномети , заборонені Мінськом ?

Так от - це дуже хитра розвідувально-провокаційна операція. Вона направлена на те, щоб викликати вогонь нашої артилерії та повідомити ОБСЄ, до їх приїзду сховати міномети та засікти місце знаходження нашої батареї та визначити координати всіх спостережних та командних пунктів.

Спойлер

Батарея буде засікатися або РЛС, або звуковою розвідкою, або за допомогою оптичної розвідки.

При наявності перехвату наших радіопереговорів координати наших спостережних пунктів наші розвідники повідомляють ворогу безпосередньо.
Це як в випадку спряженого спостереження. Місця мінометів заздалегідь готуються й визначаються їх координати. Потім підслуховуються які дирекційні кути й дальності передаються з пунктів і який позивний їх передає. Після чого на карті, на приборі управління вогнем по вказаним даним наносяться точки всіх точок з їх позивними.
Красота.

Що треба робити щоб ввести противника в оману ?

1. Готувати декілька спостережних пунктів, обовязково повинно бути підготовлено фальшивий КСП, тимчасовий КСП і працювати в основному з тимчасових та фальшивих.
2. Використовуючи різні засоби звязку в їх комбінації - створити перепони для прослуховування та ведення переговорів по кодованим таблицям.
3. якщо й вести вогонь у відповідь, то лише черговою кочуючою гарматою ( взводом), яка після відкриття вогню повинна через короткий проміжок часу втекти з місця стрільби.
4. Постійно проводити радіоігри відкритими засобами звязку для введення ворога в оман-, вони звикнуть до постійних радіоперемовин і будуть всю дизінформацію фіксувати, яка буде співпадати з результатами театралізованих дій кочуючих підрозділів. Через деякий час у них вся місцевість буде позначена вогневими позиціями батарей, що призведе до абсурдності розвідданих.
5. Передачу квадратів, дирекційних кутів та Дальностей по відкритим каналам звязку обовязково проводити з кодуванням, причому варіант кодування повинен змінювактися щодня.
6 Розвідувальні данні слід більше старатися передавати посильними, письмовими розвіддонесеннями, або закритими каналами. Канали необхідно постійно змінювати.

Бойові устави регламентують, що вогнем батареї управляє комбат. І це правильно. Тому що комбат приймає рішення та управляє підрозділами. Керівними документами встановлено, що в бою координати передають відкритим текстом, але враховуючи, що по таким перехопленням можна вести розвідку, то скритності управління необхідно приділяти величезну увагу.

Корегувальник не може управляти. Власне - більшість з них не є класичними корегувальниками, тому що корегувальник повинен досконало володіти наукою. Наукою управління вогнем та розвідки може володіти лише навчений офіцер. Тому у нас корегувальники - це звичайні спостерігачі, які в кращому випадку дають по цілі дирекційний кут і доповідають спостереження по розривах снарядів ( переліт-недоліт, вправо-вліво). Вони не можуть готовити дані для стрільби та корегувати стрільбу.

Таким чином, ворог добре знаючи нашу ситуацію, придумав таку тактику розвідки, використовуючи наш недосконалий спосіб розвідки та управління.

Хлопці, Будьте уважні !

Використовуйте різні методи, щоб обдурити мокшанців та вскрити їх вогневі точки.... А їх метод можна їм підкласти в вигляді дезорієнтації, передавши невірні кути та дальності та відкривши одиночний вогонь з фальшивої ВП.

Не такі вони вже й оригінальні....

На фото схема їх розвідки: наш КСП та ВП - чорні, їх камази та РЛС - сині.



Ірина Фріз

Декілька слів щодо безпеки зв’язку під ас ведення бойових дій. Більше року тому я ставила питання регламентації використання систем мобільного зв’язку в зоні АТО. Був підготовлений законопроект, що вводив до Статуту інструкцію користування засобами зв’язку, зважаючи на роботу та можливості засобів РЕБ противника, який включав в себе, наприклад, заборону на використання гаджетів з незйомною батареєю..
2 квітня за даними групи InformNapalm (https://informnapalm.org/21802-reb-rb-341v-leer-3/), на окупованій території був помічений новітній російський комплекс РБ-341В (Леєр-3) InformNapalm. Ця система є аеродинамічним передавачем перешкод терміналам стільникового зв’язку стандарту GSM. Комплекс призначений для подавлення GSM-зв’язку за допомогою перешкод, що передаються через БПЛА «Орлан-10». «Леєр-3» може: здійснювати придушення мобільного зв’язку, імітувати базову станцію стільникового зв’язку в діапазонах GSM900, GSM1800 та здійснювати відправлення повідомлень з підстановкою адресата джерела відправлення, ведення розвідки шляхом визначення точок випромінення апаратів в мережі GSM. Крім того, «Леєр-3» може викривати локацію мобільних телефонів, планшетів, інших комплексів зв’язку, наносити місцезнаходження точок випромінення на цифрову карту, передавати дані точок артилерійським розрахункам для нанесення вогневого удару.

Спойлер

Поява новітніх систем РЕБ противника в зоні АТО знов піднімає питання введення в дію нормативних актів МО, що регламентують порядок використання засобів персонального зв’язку. Нажаль, минулого року ініційовані мною зміни до законодавства щодо цього питання були прийняті лише частково через ситуацію з комплектацією підрозділів штатними захищеними системами зв’язку. В результаті всі рішення щодо використання персональних засобів зв’язку сьогодні покладене на командирів частин, які діють на власний розсуд, не спираючись на статутні документи та директиви. Відповідно, переконана у необхідності пришвидшення процесу переходу на штатні засоби захищеного зв’язку та введення чітких правил з чіткою регламентацією використання персональних засобів зв’язку.
Показово, що саме сьогодні Міністерство оборони Білорусі ввело заборону на використання смартфонів в армії. Це свідчить про те, що війна, яка ведеться Кремлем в Україні, задає орієнтири іншим арміям для реагування на нові виклики та загрози. Нажаль, незважаючи на правильні ініціативи в різних питаннях військового управління, їх реалізація в Україні іноді гальмується або відкладається.
На мій погляд, час відносного затишшя в зоні АТО має бути використаний для оперативного приведення систем зв’язку до стандартів НАТО та забезпечення безпеки військовослужбовців при використанні персональних систем мобільного зв’язку в умовах активних постачань противником систем РЕБ в зону бойових дій. Для цього разом з комплектацією ЗСУ новими штатними системами захищеного зв’язку необхідна регламентація використання особистих мобільних телефонів військовослужбовців інструкціями та наказами МО України.



Yaroslav Krechko

Район окупованої Ясинуватої. Прості шахтьори віджали у РОСІЙСЬКОЇ армії сучасну станцію радіоелектронної боротьби "Житель", навчилися нею користуватись і використовують тепер проти захисників Авдіївки. У нашої армії на озброєнні станції "Житель" ніколи не було. Ця штука може глушити різноманітні сигнали в радіусі до 30-ти кілометрів.



Каким образом окромя ДРГ можно сейчас вырубать "ЖИТЕЛЯ" ??? Слишком часто светится.



Международное волонтерское сообщество InformNapalm тщательно исследовало данные, переданные хакерской группой Trinity после взлома облачного хранилища телефона российского военнослужащего. Часть информации в данный момент используется в оперативных целях. В нашем распоряжении оказались фотографии, которые удалось идентифицировать как снимки рабочего терминала российской станции Р-330Ж «Житель». Время, место и данные фото, а также дополнительный анализ спутниковых снимков, который провели волонтеры InformNapalm, позволяют констатировать факт использования данной станции помех в боях за Дебальцево зимой 2015 года.

• Для справки. Р-330Ж Житель.
  Автоматизированная станция помех (АСП) Р-330Ж («Житель») обеспечивает:
  • Автоматизированное обнаружение, пеленгование и анализ сигналов источников радиоизлучений в рабочем диапазоне частот;
  • Постановку радиопомех носимым и мобильным наземным станциям (абонентским терминалам) систем спутниковой связи «ИНМАРСАТ» и «ИРИДИУМ», навигационной аппаратуре потребителей спутниковой радионавигационной системы «НАВСТАР» (GPS) и базовым станциям сотовой системы связи GSM-900/1800;
  • Автоматизированное ведение телекодового информационного обмена с аналогичной сопряженной АСП для обеспечения синхронного пеленгования источников радиоизлучений с целью расчета их координат;
  • Автоматизированное ведение телекодового информационного обмена с вышестоящим пунктом управления с целью получения задания на ведение боевой работы и доклада результатов работы;
  • Автоматическое тестирование аппаратуры и выявление неисправных элементов (составных частей);
  • Ведение картографических данных с отображением информации о разведанных источниках радиоизлучений на фоне электронной топографической карты местности или в сетке прямоугольных координат.
  Данная АСП состоит на вооружении только в российской армии, ее фиксация доказывает использование Российской Федерацией современных средств РЭБ в агрессивной войне на территории Украины. Станцию обслуживают кадровые военнослужащие РФ.

Напомним, что в недавней публикации Р-330Ж «Житель» на Донбассе: фиксация у границы, в профилях боевиков и аэроснимки БПЛА уже были представлены факты выявления на видео российской станции в ходе переброски к украинской границе летом 2014 года, фиксация фотографий элементов станции в профиле боевика бандформирования «Восток» в районе Макеевки летом 2015, а также недавние снимки с БПЛА, которые подтвердили расположение станции в том же районе по состоянию на март-апрель 2016.

Спойлер

Для полноты доказательной базы не хватало только «забраться» в станцию «Житель» и показать ее изнутри. Хакеры группировки Trinity предоставили нам эту возможность. В облачном хранилище телефона российского военнослужащего нашлись две интересные фотографии. В ходе их анализа мы выяснили, что данные снимки были сделаны 24.01.2015 в 19:49 и 19:51 по Киевскому времени при помощи смартфона Lenovo A516. На них изображены рабочие экраны терминала АСП Р-330Ж «Житель». Первое фото:

Верхний левый угол экрана: АСП Р-330Ж, что расшифровывается как Автоматизированная станция помех (АСП) Р-330Ж «Житель». Нижний левый угол — дата: 24/01/2015. Так же на карте можно разобрать надписи населенных пунктов: Горловка (выделено красным), Зайцево и другие. Красная линия со сгустком лучей — основное направление ведения радиоразведки российского комплекса и это направление н.п. Светлодарск, Луганское и Попасная.
Для сравнения, размещаем кадр из репортажа канала SEIMTV под названием «Войска радиоэлектронной борьбы проводят учения», по которому мы можем убедиться, что перед нами типичный рабочий экран данного комплекса.На второй фотографии, извлеченной из облачного хранилища, отображены результаты сканирования радио пространства в диапазоне частот 115-175 МГц (частотно-пеленговая диаграмма). Вертикальная ось, азимут от 0 до 360 градусов, горизонтальная — ось частоты. Красным цветом обозначены оффлайн абоненты, зеленым — действующие абоненты. Основная концентрация пеленга находится в диапазонах 150-175 МГц, что соответствует VHF диапазону. К примеру, одна из самых распространенных раций в подразделениях вооруженных сил Украины BaoFeng UV-5R, которая может работать в режиме VHF на частотах 136-174 МГц. Обратите внимание на отражение осветительной лампы (размещенной в кунге) в левой верхней части снимка.Так же приведем для сравнения кадр из репортажа канала SEIMTV под названием «Войска радиоэлектронной борьбы проводят учения» на котором изображено окно Частотно-пеленговой диаграммы. Кадр из телерепортажа ГТРК Нижний Новгород от 30 марта 2011 года.
«Рота РЭБ на плановых занятиях в поле» позволяет также сравнить лампы, одна из которых попала в виде отражения на кадре снимка.Вернемся к первой фотографии и на основании картографических данных попробуем, установить точное место положения АСП. Красной меткой отмечено Углегорское водохранилище возле населенного пункта Светлодарск, Донецкая область, Украина.То есть, зимой 2015 года станция базировалась на территории пожарной части № 28 города Горловки, точные координаты на карте (48.3103372N 38.1189859E).
Остается открытым вопрос: является ли станция, замеченная в Макеевке и выявленная в Горловке одной и той же, или на территории Украины задействовано несколько единиц данной российской системы РЭБ. Ниже показана рабочая зона покрытия станции, выявленной в ходе анализа снимков в Горловке.Помимо анализа, переданных хакерами данных, волонтеры InformNapalm провели доразведку местности с помощью сервиса спутниковых карт GoogleEarth, дабы на 100% подтвердить подлинность снимков и наше предположение по месту дислокации станции. Было подтверждено, что на спутниковом снимке от 27.02.2015, на территории пожарной части №28 города Горловки запечатлена АСП Р-330Ж «Житель» (машина управления находится в тени здания, видна только антенна). На основании проведенного анализа мы можем утверждать, что станция находилась в указанном месте ориентировочно с 24.01.2015 по 27.02.2015, как раз в разгар боев за город Дебальцево, который попадает в 25-ти километровую зону действия данной АСП.

В данной публикации мы намеренно не раскрываем установочные данные российского военнослужащего, который хранил секретные фотографии в облаке, для проведения дополнительных мероприятий в интересах следствия.


Есть основания полагать, что выявленная станция (станции) принадлежит к 18 ОМСБр. Из открытых источников известно, что Р-330Ж «Житель» состоит на вооружении 18-й отдельной мотострелковой бригады (18 ОМСБр, в/ч 27777, Калиновская, Республика Чечня), военнослужащие и техника данной бригады неоднократно фиксировались OSINT-расследователями InformNapalm на Донбассе.



Рашистская станция Р-934УМ найдена под Луганском. Радиоперехват переговоров.

Через несколько дней после публикации расследования InformNapalm, связанного с фотографиями рабочего терминала автоматизированной станции радиопомех (АСП) Р-330Ж «Житель», которые были сделаны российским военнослужащим в январе 2015 года на территории пожарной части Горловки, читатели передали нам для анализа интересные записи радиоперехвата. Эти записи были сделаны зимой 2015 года на окраинах Луганска и содержат сеансы связи передвижного поста радиоэлектронной разведки (РЭР) и радиоэлектронной борьбы (РЭБ), который входил в сеть развернутого на оккупированных территориях Украины комплекса РЭР и РЭБ и пункта управления (ПУ) РЭР и РЭБ ВС РФ. Во время сеансов радиосвязи передавалась информация относительно выявленных частот, мощности передатчиков, пеленги источников радиоизлучения, а также тип передачи данных. Запись переговоров велась в ультракоротком волновом диапазоне на частоте 410–430 МГц.

На основании анализа работы данного передвижного поста РЭР и РЭБ можно сделать выводы, что пост постоянно меняет место дислокации, время работы на одном месте не превышает 5–7 суток. В переговорах упоминается использование радиорелейной связи и позывной «934 дальний», что намекает о применении современной российской АСП Р-934УМ.

Для справки: АСП Р-934УМ комплектуется радиорелейной станцией Р-415 (один из режимов работы – на частоте 390–430 МГц, что также косвенно подтверждает наши предположения) и выполняет свои функции в сопряженной паре под управлением пункта управления типа Р-330КМА. А это значит, что идентифицированные нами ранее под Горловкой и Макеевкой АСП Р-330Ж «Житель» и данная АСП Р-934УМ были сопряжены в одну сеть с пунктом управления Р-330КМА. Напомню, что Р-330Ж «Житель», Р-934УМ, Р-330КМА состоят на вооружении исключительно в российской армии и в виде трофеев оказаться на Донбассе не могли.

В ходе проведения разведки открытых источников также был найден фотоальбом за 2011 год с примером развертывания станции Р-934УМ в зимний период (альбом, архив альбома).

Ниже представлены записи сеанса связи между постом РЭР, позывной «934 дальний», и «оперативным дежурным». Формат передаваемых данных радиоразведки: время, частота, пеленг, мощность источника радиосигнала, тип радиопередачи:

https://informnapalm.org/22638-stantsiya-r-934um-pod-luganskom/



У Запоріжжі співробітники Служби безпеки України блокували роботу телекомунікаційного обладнання, що використовувалось російськими спецслужбами для координації дій бойовиків терористичних організацій «ДНР/ЛНР»

Організатором каналу неконтрольованого міжнародного зв’язку виявився мешканець тимчасово окупованого Криму. Разом з двома жителями Запоріжжя він адміністрував телекомунікаційне обладнання, яке змінювало маршрутизацію трафіку в обхід міжнародних центрів комутації. Потім трафік спрямовували на мережі українських операторів мобільного зв’язку під виглядом місцевих телефонних розмов.
Зловмисники розмістили спецобладнання в дев’яти орендованих квартирах міста та надавали послуги міжнародної IP-телефонії. Закритими каналами телефонного зв’язку неодноразово користувались терористи «ДНР/ЛНР» для переговорів зі своїми російськими кураторами.

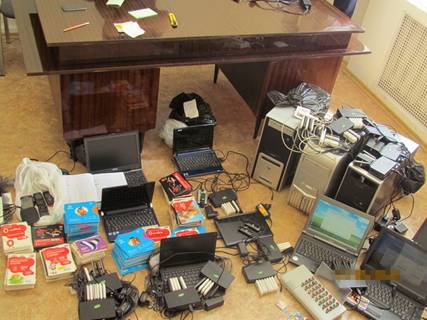

Під час обшуків правоохоронці вилучили 42 програмні комплекси, сім-банки, комп’ютерну техніку та велику кількість сім-карток на загальну суму майже 350 тисяч гривень.



С 45й по 53ю секунду что за девайс? это ж СИМ`ки в нем торчат?

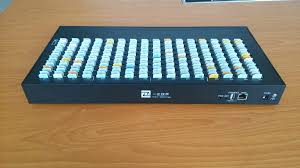

Сим банк

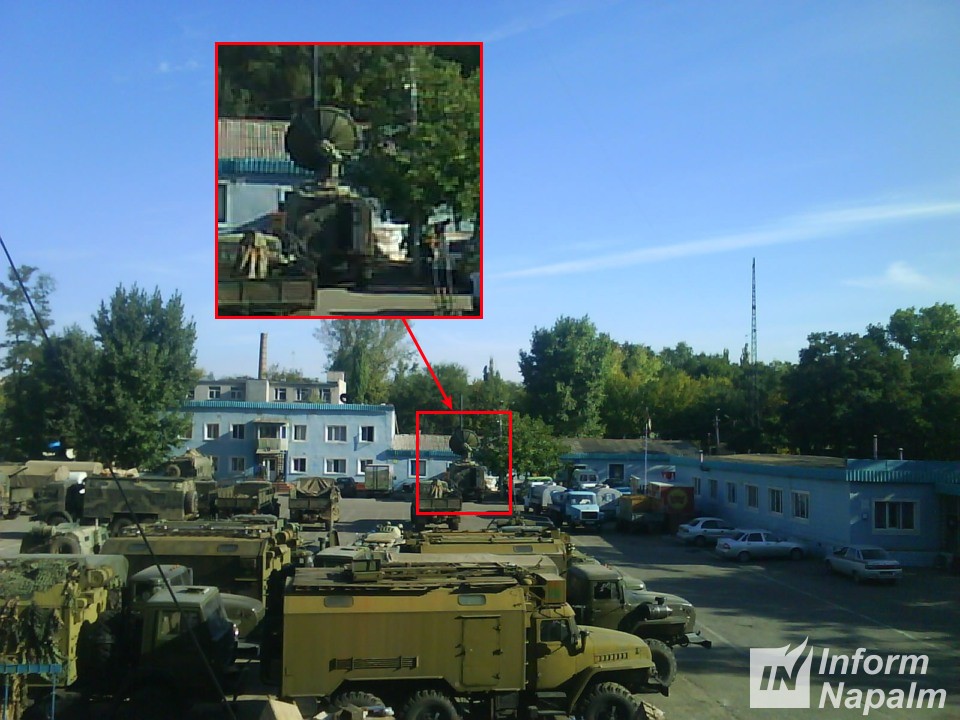

На Донбассе раскрыта спутниковая связь ВС РФ

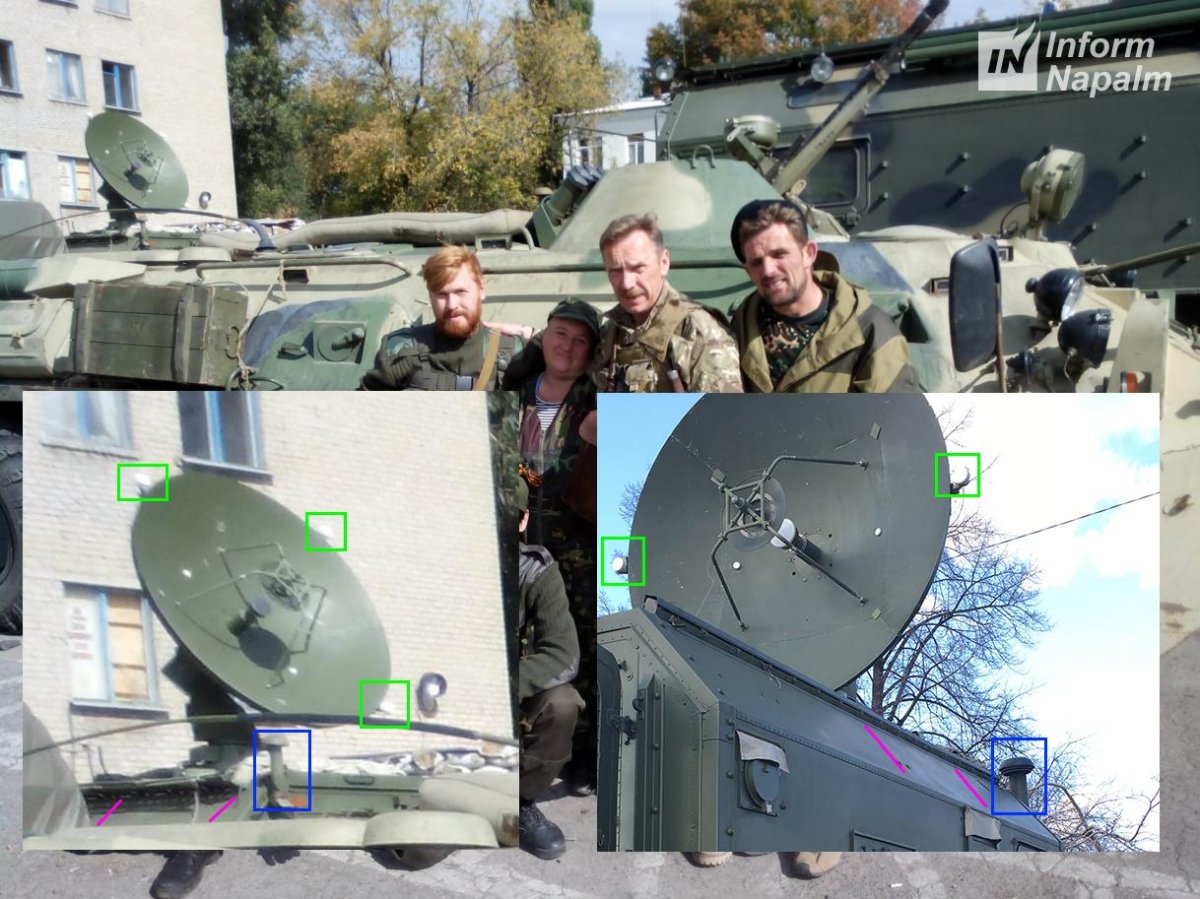

Станция спутниковой связи Р-441-ОВ обеспечивает работу через ИСЗ-ретрансляторы ЕССС-2 на геостационарной орбите «Глобус-1», «Глобус-1М», «Глобус» и через ИСЗ-ретрансляторы ЕССС-2 на высокоэллиптической орбите «Меридиан» в режимах с обработкой сигналов на борту и с прямой ретрансляцией в диапазонах частот 4/6 и 7/8 ГГц, а также через ИСЗ-ретрансляторы гражданского назначения типа «Экспресс», «Ямал» в режимах с прямой ретрансляцией в диапазоне частот 4/6 ГГц. Станция спутниковой связи Р-441-ОВ предназначена для организации помехозащищенной спутниковой связи в интересах воинских частей и подразделений тактического и оперативно-тактического звеньев управления, а также отдельных объектов оперативного и оперативно-стратегического звеньев управления. Станция обеспечивает организацию засекреченной телефонной, телеграфной, фототелеграфной связи и передачу данных с пропускной способностью 1,2; 2,1; 4,8; 9,6; 19,2 кбит/сек при работе с аналогичными станциями, а также со станциями «Кристалл», «Ливень», «Легенда», Р-439КУЛ. Серийный выпуск данной станции и оснащение войск начаты с 2007 года.

Отметим, что, помимо современных средств спутниковой связи, волонтеры-разведчики сообщества InformNapalm также идентифицировали российские средства радиоэлектронной разведки, подробнее читайте в материале Российские средства РЭБ в боевых действиях на Донбассе.



Стрічка розповідає про розвиток зв'язку в зоні АТО від початку бойових дій і до наших днів, його перспективи, про важливість надійного та захищеного зв'язку.



Немного не в тему, хотелось бы уяснить для себя : можно перехватить и расшифровать телефонные переговоры CDMA ("Интертелеком") средствами РЕР ?
Просто раньше даже здесь собирали старые аппараты для передачи в АТО.



IMHO-нет . При условии,отсутствие утечки информации из Интертелекома



На замітку интертелеком принадлежит Приднестровье с россией



Плохо то, что все делают упор на перехват и расшифровку разговоров. Все постоянно говорят очень важные вещи . Сам факт излучения, количества абонентов, их перемещение уже говорит о многом. Им ничего не надо расшифровывать, перехватывать и прослушивать. Несколько просто включенных телефонов вполне достаточное основание для выводов.



Так это и так понятно. методом триангуляции двумя сканерами походу можно засечь включенные мобилки. интересно вот только, с какой точностью и какой аппаратурой? и чё там излучает тел, если поставлен на самолетик, а не выключен?



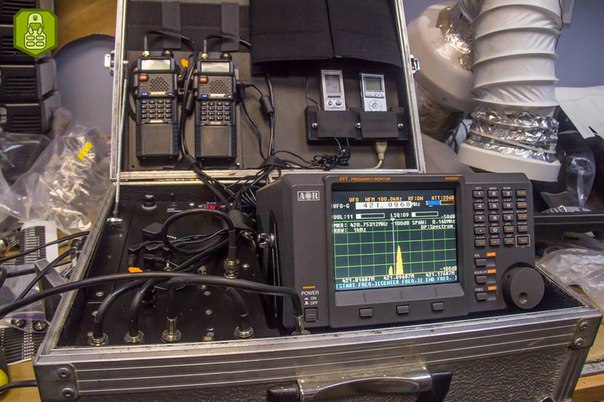

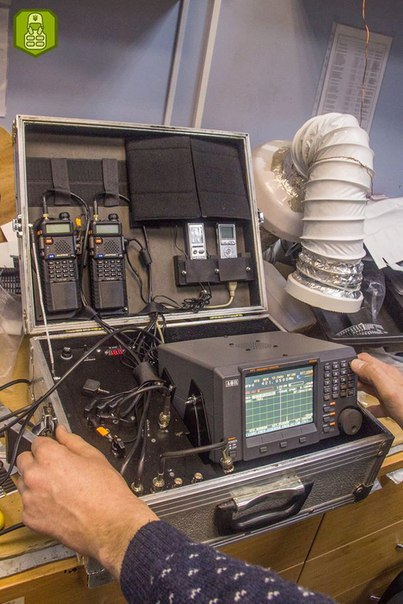

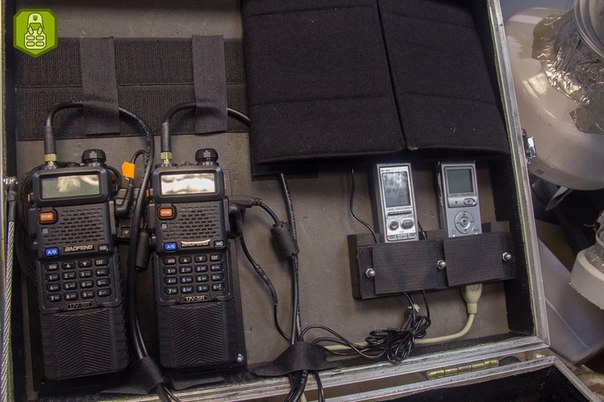

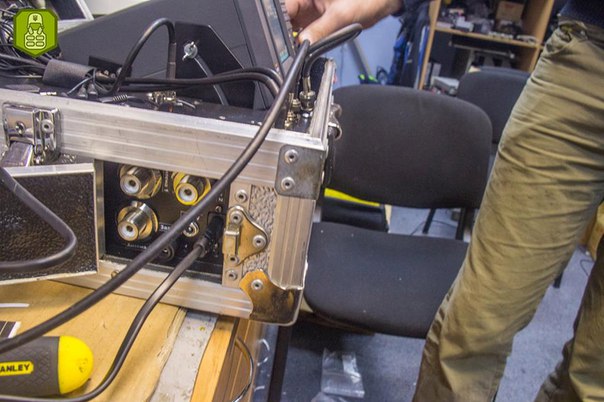

Если поставлен на самолетик и отключён wi-fi -ничего,байки с выниманием аккумулятора - паранойя и городские легенды.Пример аппаратуры есть на этой странице.Точная пеленгация на реальной местности,далеко не тривиальная задача.Какое то представление о работе доплеровского пеленгатора можно получить на youtube поискав (Radio Direction Finding).



+1
хотя на счет извлечения аккума не все так тривиально.
этот шаг необходим, если вы хотите на определенный промежуток времени скрыть свое перемещение.
иными словами, чтоб вас не отследили по логам перемещения вашего телефона.

объясняю.
мобильная сеть операторов устроена таким образом, что при перемещении вашего телефона от одной БС к другой (или между секторами БС), происходит учет положения телефона.
так же, в каждой сети есть такое понятие как принудительный опрос. он происходит с определенным интервалом. у каждого оператора сотовой связи (ОпСоС) он свой.
так вот. вынув аккум, у вас есть время равное вот этому вот интервалу. после чего система будет иметь информацию, что ваш телефон отключен.
местом отключения будет обозначен тот сектор БС, под которым телефон был в последний раз зарегистрирован.

как-то так

с ув.
Серж



Выключенное радиопередающее или радиопринимающее устройство, подключенное к АФУ, можно вычислить даже если оно выключено.
Просто для этого оборудование нужно немного другое.
Механизм, если грубо и очень сокращенно, следующий: излучаются сигналы большой мощности и различной частоты в предполагаемом диапазоне работы устройства. Эти сигналы вызывают резонанс в приемопередающих трактах искомых устройств, а именно в АФУ и входных/выходных контурах, которые работают в этом диапазоне. Далее стоит задача уловить следы этого явления аппаратным способом.
У способа много технологических сложностей, но тем не менее он применялся неоднократно для поиска скрытых приемников и передатчиков, даже если на момент поиска они были отключены от питания.



Любой разговор можно расшифровать,Вопрос во времени.
Если расшифровать переговоры командира отделения во время боя в течении минуты,это
нанесет определенный вред отделению.
Если вы расшифруете тот же разговор через неделю ,то он до задници будет всем.

Да завезите туда мешок или два ненужных включеных телефонов и возите их туда -сюда,пусть враг офигеет!



Самая лучшая аппаратура не поймает ответку от мобилы за 50-100 метров.Это справедливо для
для устаревших радиостанций с большими антенами. В армии этим не балуются. Есть от этого простая защита- после завершения передачи радиограммы заземлить антену.Это использовалось спецслужбами ссср - но не сильно эфективно из-за качества приборов.



Можно поподробнее?

Кстати насчет шифрования на мотороллах, можете особо не обольщаться: во первых 40битный ключ это ой как мало и взломать не представляет трудности для обученного человека с соответствующим железом и по. а во вторых, в разработке по для мотороллы участвовали русские. и даже закупка motorbro с ключом 128bit, похоже, не решит проблему. Надо переходить на другую фирму. И, кстати, никто не занимается глушением мобильной связи. это просто катастрофа!



На сегодняшний день это применимо только для поиска радиозакладок в пределах одной комнаты
