Разрушенную воинскую часть в Одесской области восстановили для отдельного полка связи из Крыма


Отдельный полк связи, расположенный в Одесской области, готовится к открытию столовой. Наконец-то военнослужащим, в том числе, вышедшим из Крыма, не придется ходить обедать в соседнюю воинскую часть.

Спойлер

Новые столы, мощный горячий цех и завершенный ремонт вместо выбитых окон и ужасного состояния, в котором помещение находилось еще не так давно. Средства для обустройства столовой выделило Министерство обороны. Кроме того, ремонт сделали в штабе, бане и обустроили парк за счет средств Минобороны. Ремонт и доведение до ума казарм и общежитий делали при финансовой помощи волонтеров и строительных компаний. Теперь выходцам из Крыма здесь создали практически все условия для качественной службы.

Заместитель командира отдельного полка связи Олег Бабенко в ходе беседы поделился планами на будущее и сообщил, что на территории части планируется обновить пропускной пункт и комнату посещений, чтобы семьи военнослужащих могли проведывать и общаться со своими близкими в приятных условиях. Кроме того, планируется создать музей связи и, возможно, сделать отдельный медпункт.

Начальник медицинского пункта Евгений Красотин заявил, что в воинской части медикаментов хватает на всех. К счастью, еще никто из них не заболел калифорнийским гриппом, так как начмед проводит консультации и просит военных вовремя обращаться к нему за помощью. Процент заболевший простудными заболеваниями или гриппом, несмотря на то, что уже несколько дней военные разгребают улицы от снега, очень низкий.

Военнослужащие, оставшиеся верными присяги и покинувшие Крым, уверяют, что на сегодняшний день они довольны своими условиями жизни. Говорят, им существенно подняли зарплату - в следующем месяце они получат 7 тысяч гривен.



Похоже бред, батенька, несете вы! Я под столом...
Если бы вы СДЕЛАЛИ и НАСТРОИЛИ своими руками хоть одну антенну (с нуля и из подручных средств), то не писали бы такой ахинеи!



Уважаемый, я не "горожу" а пишу то, что пришлось изучать и неоднократно делать своими руками.

Притом, что если взять кабель с сопротивлением 50 Ом и нагрузить его на нагрузку 50 Ом то КСВ на выходе передатчика с выходным сопротивлением 50 Ом (или входе приемника с входным сопротивлением 50 Ом) составит 1. Если заменить кабель с волновым сопротивлением 50 Ом на 100 Ом или 25 Ом той же длины и из того же материала, то КСВ составит 2. Потери будут зависеть прежде всего от сечения кабеля.

Спасибо, что просветили. А где я писал, что это разные вещи?
Вы вообще в курсе, что фидер может быть выполнен не только в виде кабеля?

Спасибо. Повеселили.
Понятие "согласование" вижу вам неведомо. "Согласованная линия" и "настроенная линия" не слышали ? О "полуволновом повторителе" и "четвертьволновом трансформаторе" поди и не догадываетесь....

Это если КСВ метр установлен между фидером и антенной. Если он установлен на выходе передатчика, то он показывает степень согласования выхода передатчика с антенно-фидерным устройством.

Попробуйте антенне Яги согнуть элементы а потом посмотреть резонансную частоту и сопротивление на этой частоте.
Потом расскажите.

Забыли добавить "в зависимости от частоты".

И рад бы, да не могу. Степень согласования оценивается по уровню КСВ. А точнее по КБВ - коэффициент бегущей волны.

Не знаю, в OFFROAD не участвовал. Занимался установкой и обслуживанием разного рода КВ и УКВ радиостанций и антенных сооружений.

Ваше знакомство с сим предметом, я понимаю, заканчивается только автомобильными радиостанциями "СиБи"-диапазона и "рациями" для такси?
Уверяю вас, вы сильно заблуждаетесь.

Комментировать нечего. Полный бред. Смешались в кучу люди, кони...
Хоть "букварь" какой по радиосвязи почитайте что ли.
За сим откланиваюсь и возвращаться к этому вопросу больше не буду. Было весело, но "плаваете" вы камрад в теории и практике антенно-фидерных сооружений.
Прошу прощения у модератора и камрадов отход от темы.



Большая часть этого "барахла" была списана или распродана.Когда мы разбирали Р-143 у меня сердце кровью обливалось.
ТАпики мы использовали на базе: КПП-дежурный-комендант и может быть сейчас на КПВВ между блиндажами. Родных батарей нет, но вполне можно обойтись "кроной" особенно если не холодно (на холоде быстро садятся). Пришлось ставить автомобильную радиостанцию на БТР-70, пол беды тащить отдельный провод что бы запитать (кто не знает - бортсеть 24 вольта) и распаивать антену что бы затянуть антенный кабель вовнутрь. Самая мутная часть была, поключить ее к ВПУ, без шлемафона от радиостанции толку ноль, дикое шаманство из списанной гарнитуры из комплекта Р-142н, проводов и алюминиевого корпуса от реле-регулятора какого-то грузовика. Носимые радиостанции - дикая смесь из КОРДОН-Н, Байофенгов и цифровых Моторол. К моторолам хорошо показали себя антены (скорее всего сделанные неизвестными "кулибиными") из латунной втулки с резьбой и стальным тросиком обтянутым термоусадкой. Это у пограничников так, как у других не в курсе. И да, весной были носимые КВ радиостанции в рюкзаке на базе автомобильных, модель не помню, в деле не пробовал. Вот такие пирожки. с ув. "Ночка"



2 OLYN
Вы или учились на двойки или гаечные ключи подавали при монтаже.
У вас очень большой запас умных фраз и выражений ,и со стороны потребителя всем кажется "О великий спец",на самом деле
это только набор текста в котором вы не разобрались,или разобрались на 10%,но не умеете этим пользоваться.

Вы слышали звон но не знаете где он.
Если сопротивление антенны 300 ом а вход устройства 75 ом,то
Установив симметризатор или U-колено на 75 ом вы подключаете антенну прямо на вход (выход) устройства.
НО! Так делать не удобно!
Так как располагать передатчик на мачте , это как то не по нашему.
По этому используют кабель с волновым сопротивлением 75 ом что бы перенести антенну в более удобное место.
Если вы при этом возьмете кабель сопротивлением 50 или 100 ом система будет работать ,но очень плохо.
И это плохо будет изменяться в разы а может и в десятки раз.
А потери зависят как от сечения кабеля так и от его длинны.
Еще затухания зависят и от частоты,но так как частота у нас не меняется то об этом не говорим.

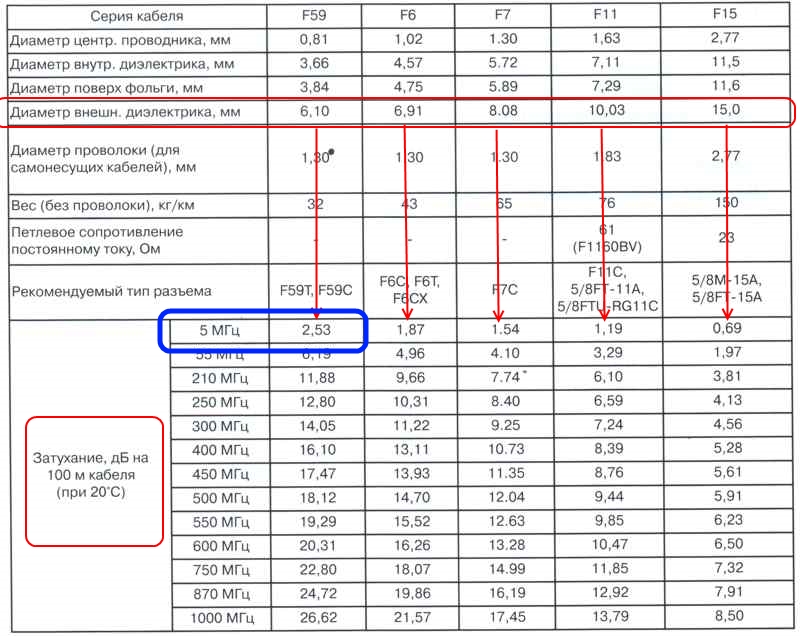

Я вас научу на примере этой таблици расчитывать затухание.
Кбель F59T Выделил синим цветом.
Затухание на частоте 5 мгц при длинне 100 м равно 2,53db
Если 2,53db /100 то получим затухание на ОДНОМ метре =0,025 db
db-Это Децибелы а не буцефалы и цеденбалы!
Умножте длинну своего кабеля на затухание на 1 метре и буете знать затухание в используемом кабеле.

Это совсем полная ахинея,вы нахватались фраз в которых не разбираетесь
Зачем на фабричной радиостанции лезть в эти дебри,если прибор расчитан в конструкторском бюро,изготовлен на заводе и проверен ОТК и военпредом.

И правильно сделаете!
Своими "радирлюбительскими "советами вы подстегиваете ребят угробить аппаратуру.

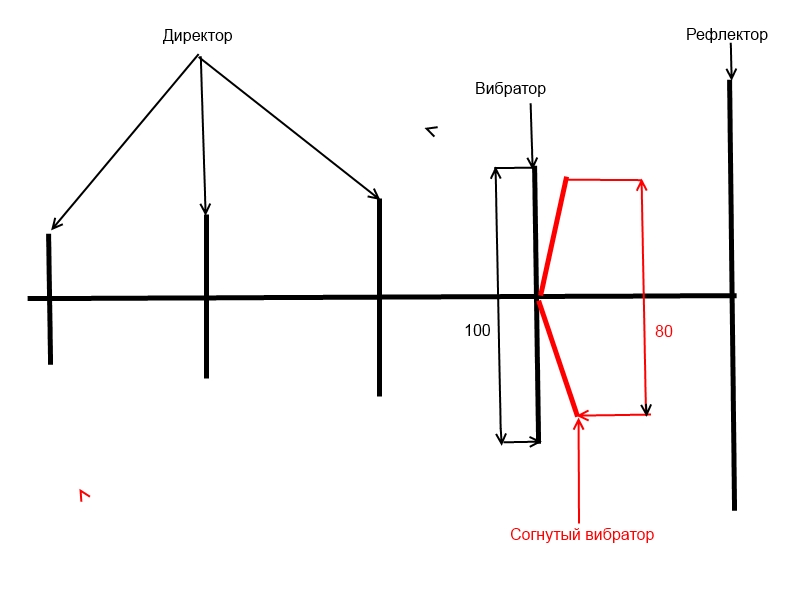

Попробуем гнуть антенну.
Имеем заводскую антенну расчитанную на частоту N
И сопротивлением ну пусть 300 ом.
На картинке изображена черным цветом.
Вибратор имеет длинну 100 см ,директоры и рефлектор рассчитаны именно под размер вибратора.
Вы начинаете гнуть "Настраивать" готовую заводскую антенну.
На картинке показано красным цветом.

Согнув вибратор его длинна уменшилась а соответственно увеличилась частота антенны NX
Директоры и рефлектор не расчитанны на новую частоту NX и Вы имеете антенну которая
работает плохо.
Если начать гнуть директоры или рефлектор получится тот же самое,изменение геометрии приведет к рассогласованию с вибратором.
А вот сопротивление вибратора останется тем же 300 ом ,хоть застрелитесь!
Можете уменьщить его хоть в 10 раз а все равно он останется с тем же сопротивоением.
2 -=SaNcHeZ=-
Когда вы клепаете антенну дома ,вы не знаете что у Вас в конце концов получилось,
Вот Вы и начинаете ее гнуть пилить,и даже полировать до блеска(и такое видел) ,что бы добиться максимального результата.
А заводскую антенну трогать не надо!
Ее до Вас 100 500 раз расчитали проверили и потрогали.



Я-то как-раз знаю, что получилось в результате. Для этого существуют антенные анализаторы, если вы не в курсе. С его помощью любую антенну можно (и НУЖНО) довести до желаемого результата.

Да вы что! Прям так категорично? Знаете сколько таких "проверенных и потроганных", но на самом деле работающих мягко скажем НИКАК? А в правильных руках их можно либо оживить, либо вынести вердикт "на свалку"! Потому что большинство основателей матерых "фирм", в прошлом посредственные радиолюбители, либо установщики спутникового ТВ, решившие стричь капусту с неразбирающихся пользователей, нагоняя при этом не нужной жути-мути и псевдотеории... Да и на радиолюбителей не нужно гнать волну, т.к. многие из них могут дать фору армейским спецам в плане организации устойчивой и уверенной связи!

А учитывая ситуацию на фронте, своими высказываниями вы играете на руку врагу, вводя в заблуждение наших ребят!

За сим так же откланиваюсь, диалог с вами исчерпал сам себя...



Опять "За рибу гроші"
Ну антенный анализатор это тот же КСВ метр только более навороченный.
Вы забыли ,что в аппаратных сидят связисты а не электронщики,в лучшем случае кто то из них
посредственный радиолюбитель.
и вот начитавшись Ваших постов и где то взяв прибор,не повереный,а может самопальный он решает,
"Антенну нужно укоротить,подогнуть,подпилить!"
НУ НУ ,давайте пилить ,вот такие антенны.

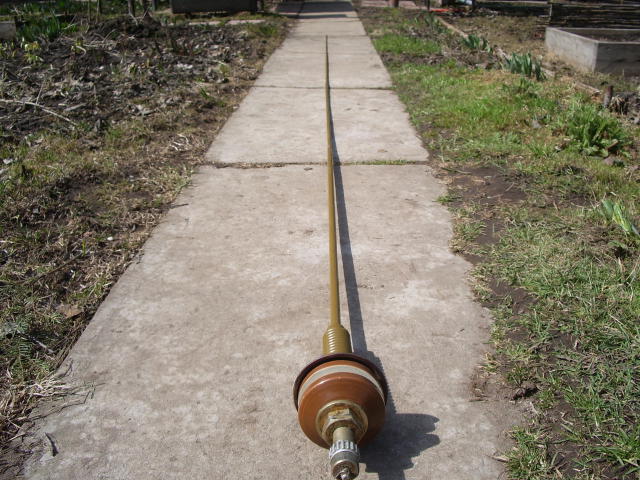

Штырь обрежем на 20%

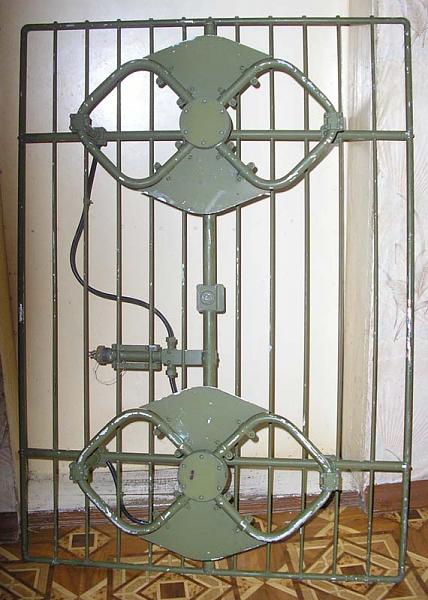

Из восьмерки вырежем сектор

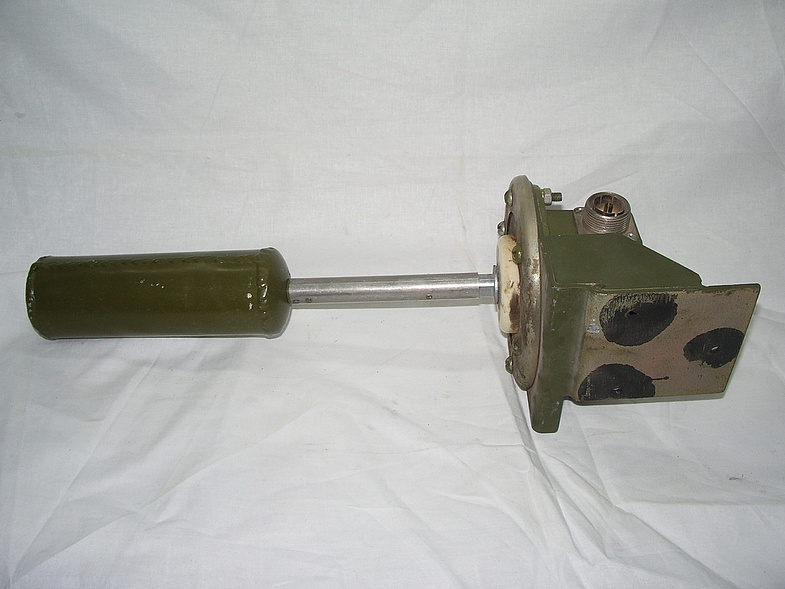

А здесь стойку согнем на 90 градусов.

А что Вам за это потом будет?
Вы слыхали,что радиостанция ,это тоже оружие!
А если в АКМе приклад обрезать и ствол отпилить до газовой камеры,ну как же ,он ведь меньше станет и легче.И стрелять будет,но немножко не так как надо.

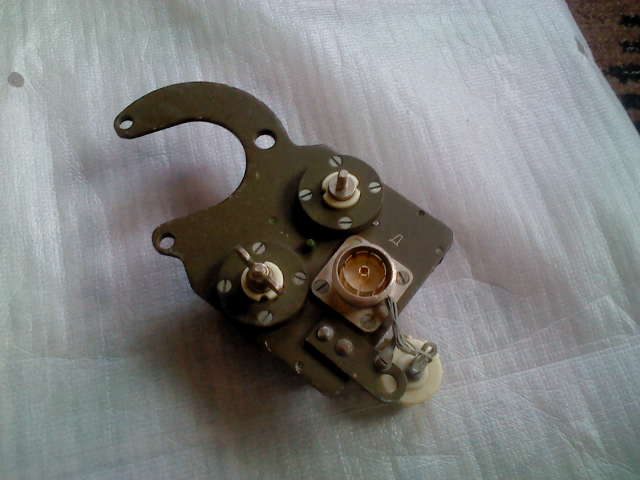

Или в симметратор полезем,он плохо работает.
Кто то знает ,что там делать?
может быть вариант,что откроют крышку,закроют обратно,а параметры устройства улетят.

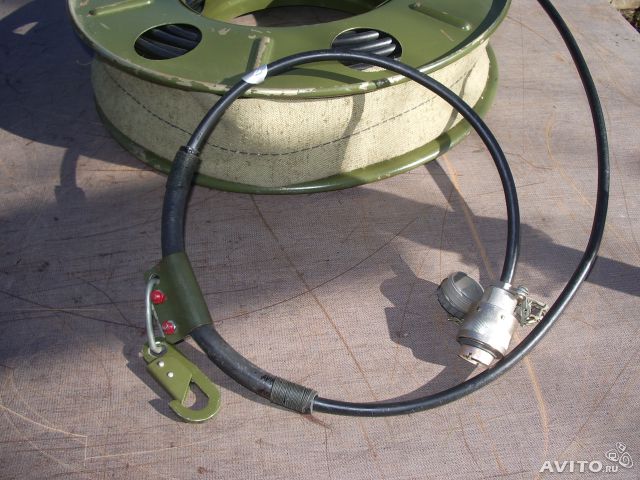

Или решат укоротить кабель?

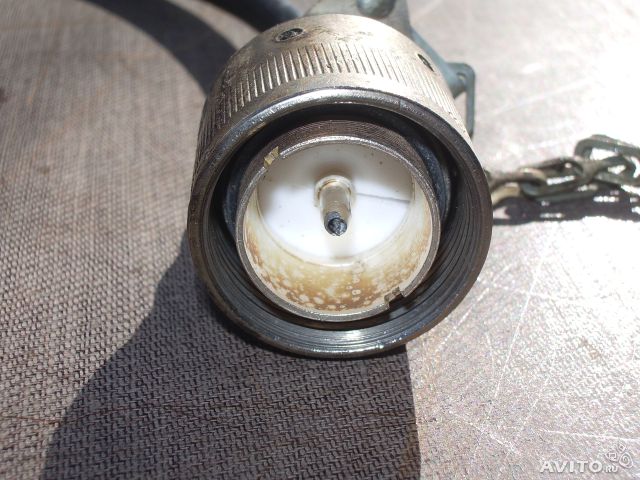

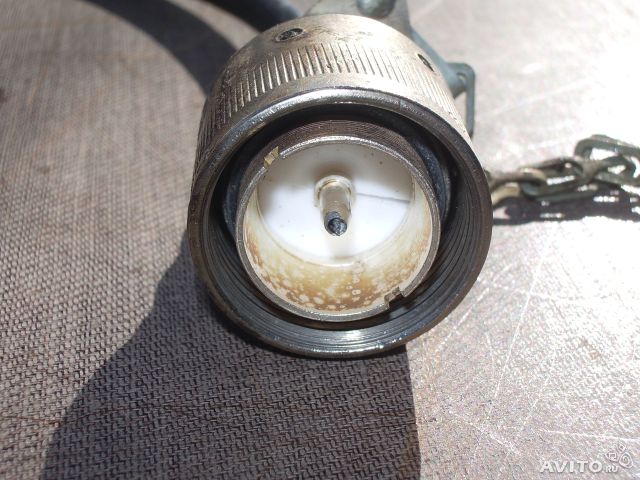

Перепаять разъем -дело сложное,тем более не в мастерской.
Для этого на заводах специальные монтажники есть ,очень высокой квалификации.
А вы предлагаете ребятам до колена перепайкой заняться.

Правильно делаете,нечего связистов под расстрел подводить!



Яна Холодная

Друзі, залишилося усього декілька вакантних місць. Нам дуже потрібні радіоведучі для ‪#‎військового‬ ‪#‎радіо‬.
Якщо ця інформація Вас зацікавила надсилайте своє аудіо демо: gspress2015@gmail.com!



Алексей Какава

В составе рабочей группы уже 3й день работаем по вопросам прозрачности закупки МОУ цифровых радиостанций. Объем закупки (ожидаемый) около 200 млн грн.
Оказывается:

Спойлер

1. Закупаются изделия под торговой маркой "Либідь" и еще некоторые цифры и буквы
2. ТУ этих изделий - собственность компании Доля и Ко
3. ТУ это интеллектуальная собственность и без разрешения Доля и Ко никто не может их получить. Представитель ГУЗИС это озвучил.
4. В составе изделия "Либідь..." ничего такого особенного нет. Разве что стальной ящик. Остальные комплектующие это серийные изделия производства Моторола и оснастка, которая может быть продана десятками или сотнями поставщиков
5. Ген. директор компании Доля и Ко заявила, что на Росии Моторола запрещена, а хайтера принята в качестве стандарта. Подробностей не озвучила. Наша рабочая подгруппа уточнила и оказалось что это частично правда. Частично это потому что не полность запрещена а для силовых ведомств и служб общественной безопасности. И причина это недостаточная безопасность абонентского оборудования и возможность несанкционированного воздействия. Ну и хайтера - не стандарт
6. Будут испытания на совместимость и на безопасность абонентского оборудования (несанкционированное воздействие)
7. Примерная экономия (в случае допуска к процедуре закупки поставщиков оборудования других производителей, по желанию ессно заказчика (моу)) около 60 млн грн.
8. Предложена разбивка на лоты. Вроде есть понимание. Но с некоторыми (совместимость) оговорками.
9. Все понимают что т.н. RAS при воздействии РЭП в виде ... это не панацея. Но НАСТОЙЧИВО бьются головой об стену что RAS спасет все.
10. Представители ГУЗИС и НГУ ну очень сильно поддерживают нынешнего поставщика
11. Есть экспертные высновки Одесской национальной академии связи о возможной совместимости моторолы и других производителей (при определенных настройках) но со стороны апологетов моторолы это все туфта и заказуха
12. За 2 года никто из силовых ведомств в Украине не проводил НИКАКИХ исследований альтернативного оборудования связи (спасибо скажем госпоже шнурко-табаковой)
13. Еще раз о цене функции RAS - не менее 60 млн грн. При том что ретр становится глухим при простом воздействии амплитудой.
14. Завтра очередное заседание по утверждению методики испытаний. Очень никто не хочет проверять на критические дырки моторолу. Но без этих пунктов не будет методики. Ну и не очень согласны на использование НАШЕГО комплекта оборудования моторола. Прогнозируемо
15. Да. По методике нам предложенной мы должны испытать хайтеру и моторолу. Only. Мы предложили расширить производителей еще на сепуру и тайт. Как минимум. Т.е. речь идет о равном доступе к процедурам закупки и таким образом создание конкуренции с цель экономии бюджетных средств.
16. Потом еще напишу



Какава - представник компанії, яка на українському ринку пропонує рації Хайтера (Hytera), аналогічного Моторолам стандарту DMR. Оскількі саме військових рацій ще нема, інші цифрові стандарти або малорозвинуті або мають дорожче обладання, по суті вибирати доводиться між Моторолою і Хайтерою. Деякі підрозділи переважно або повністю користуються Хайтерами, але переважна більшість військ мають Мотороли. І збираються закуповувати саме Мотороли. Про недоліки Моторол можу сам багато написати, про переваги Хайтер також, але всю діяльність Какави оцінюю виключно як спробу очорнити конкурента і відхопити свій шмат від озвучених 200 млн.грн. Тим більш вказаний персонаж банально посилає нах при незручних питаннях і не раз оскандалився в своїй боротьбі з Моторолою. Наприклад пообіцяв зв'язківцям продемонструвати недоліки Моторол, зламати шифрування переговорів, але на зустріч з військовими просто не з'явився



Согласен,персонаж не однозначный.Пытался общаться с ним ,по малозначительным вопросам и определенные выводы сделал.Я дал информацию-остальные делают выводы (кто в состоянии)



Моторола в цену закладывает наценку на бренд. Порядка 15-20%. Потому ее продукция дороже аналогичной. При весьма спорных (либо никаких) преимуществах. Этот факт давно известен. Особенно это касается дополнительных аксессуаров.



Хорошая репутация компании на рынке стоит денег.
Лучше переплатить 15-20% за хорошо зарекомендовавший себя бренд , чем сэкономить 15-20% и потерять все 100% приобретя сомнительный продукт.
Hytera -Китай основана в 1993 ,Motorola- США основана 1928 г



Армія FM

«Армія FM»: старт 1 березня!!! Завтра ми починаємо мовлення. Поки що у тестовому режимі. Наше радіо транслюватиметься через портал «Свое радио» http://svoeradio.com
Заходь на сторінку «Свое радио». У рубриці «Свое вещание» обирай радіо «Армія FM» і насолоджуйся.
Новини щогодини та багато хорошої музики!!!!



Это все лирика. И вертексы и кенвуды и прочие максоны делают либо в Китае, либо из китайских комплектующих.. Как и моторола, кстати... И они ничем не хуже. А, уж 1928 год тут совершенно не при чем.. Тех спецов давно уж нет и вряд ли они чем нибудь смогли ныне помочь.)))
Полдела это грамотно составить технични умовы. Нужно четко, ясно и скрупулезно сформулировать подрядчику задачу. Далеко не всегда (почти никогда) заказчик не в состоянии это сделать.



Нужна консультация, какие планшеты подойдут для установки ПО Армия СОС? Нужна марка, модель, ттх. Спс.



А чем Вас не устраивает стандартный Galaxy Tab 3 от Армія СОС ? Если хотите потяжелее,то например https://www.facebook.com/Sufaev# .
Но в любом случае критически важен аккумулятор.



Просто есть возможность купить что-то другое, вот и спрашиваю.



Тут желательно,не выбирать среди Impression,Assistant,GoClever да и Lenovo в принципе ,туда же.



Евгений Максименко

В общем, меня в корень задолбали появляющиеся "патриотические предприниматели", которые лепят на китайские планшеты свои наклейки с брендом, прикидываються их производителями и парят военным и добровольцам планшеты с наценкой не менее 250 баксов от суммы с налогами и растаможкой.

По этому я решил не словом, а делом вмешатся в ситуацию!

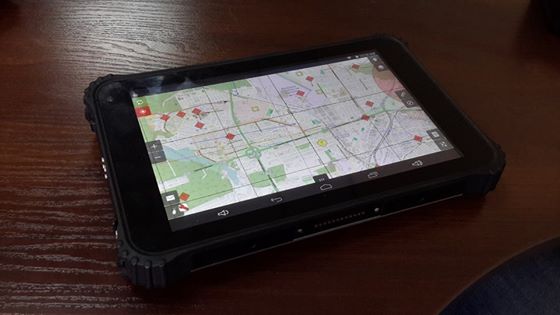

Готов собственноручно привезти всем желающим для нужд армии и АТО малыми партиями планшеты на фото ниже (кодовое имя ComBat I82) по 600 баксов за штуку в базовой комплектации.

За 30 долларов сверху могу привезти стакан-зарядку с 3-мя USB и Ethernet разъемом.

За 400 грн в поставку войдет чехол из кордуры на молле, для крепления на бронежилет или разгрузку.

Основные характеристики:
Процессор Intel baytrail Z3537F
Windows 8.1 или Android 4.4
2Gb RAM и 32 ROM
WiFi и Bluetooth 4.0 BLE, 3G
GPS с GLONASS
Камеры 2 и 5 Мпикс
Акум 8000мА
Слот под симку
Большой USB OTG!!!!!! + micro USB
micro HDMI выход
Разьем для наушников
Дополнительный разьем для зарядки, чтобы не занимать USB
Компаса и гироскопа нет. Есть только акселлерометр.
Рации без роутера видит только под виндой.

Есть так же 10" вариант, но значительно дороже и со сменной батареей.

Доставка до 10 дней.

Если кто-то вам скажет, что это их новинка и стоит 800 баксов, сразу бейте между глаз, потому что этим планшетам уже почти год, они был представлены на выставке в Китае в мае 2015.

https://www.facebook.com/Sufaev/posts/1035360883182519



Помню еще на Молочке в Севасе технику принимали по разделу. тогда еще ОБС был..... тем не менее с прошедшим 1 березня с днем основания полчка.



Почему не производится прямая закупка у производителя? Вопросы такого масштаба решаются совместно с торгпредом посольства в стране производителя! Убирайте баласт посредников, работотайте на прямую с главным офисом. Подобная нелициприятная информация и контакты с акционерами крупных компаний помогают открывать любые закрытые двери. Армии нужна нормальная современная связь. Удачи Вам.
