Технические вопросы.

Тема у розділі 'Подводный флот', створена користувачем Freser, 7 кві 2014.

  1. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Вопросы по устройству подводных лодок, приборам, оборудованию.

  2. Цікаві лоти

    1. Все, как на фото. Целый, без ремонтов и реставраций. Хорошее подглазурное клеймо Трудовой Службы Рей...
      995 грн.
    2. Вилка с офицерского набора (Вермахт). Состояние по фото.Материал-нерж. Есть клеймо.
      550 грн.
    3. З нержавіючої сталі. Гарні клейма.
      950 грн.
    4. Ложка Art.Krupp Milano,коп на нем. стоянке,нержавеющая сталь,вес-46 гр,обсуждалась.
      100 грн.
    5. Все, как на фото. Комплект без сколов и трещин. Есть незначительные следы использования, см. фото. Н...
      3400 грн.
  3. legko

    legko Oberstleutnant

    Повідомлення:
    10.121
    Адреса:
    31. Juni
    Kriegsmarine grosser TORPEDO
    (переместите в соответствующую тему)


    Images:

    Kriegsmarine grosser TORPEDO.JPG
  4. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    А есть у кого что по системам звукоподводной связи? Общее представление об устройстве и работе я имею, хотелось бы побольше технических деталей.
    Язык не важен, хотя лучше конечно на русском.

  5. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
    Останнє редагування: 11 гру 2014
  6. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Спасибо, но не то. Там про обычную радиосвязь, а мне нужно про звукоподводную, у немцев это подводный телеграф называлось Underwater Telegraphy
    И я конечно дико извиняюсь, но вторая статья про гребные винты для ПЛ, а не шурупы:oops:

  7. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
    Назывался этот "телеграф" у немцев UKW-Sprechanlage.
    тут обсуждали сверхмалые подлодки и там этот прибор упомянули http://www.forum-der-wehrmacht.de/i...-Kleinstuboote-Hecht-Seehund-Biber-und-Molch/
    Очевидно, уже тогда мало чем отличался от современных по функциональной схеме.

  8. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Называется именно так как я написал - сокращённо UT. К радио вообще никакого отношения не имеет, это что то вроде сонара, только для связи.

  9. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
  10. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
  11. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
  12. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Мне это не нужно. Я писал что примерное устройство и способ применения я представляю. Мне нужно подробное техническое описание КОНКРЕТНОГО прибора устанавливаемого на немецкие лодки в период ВМВ. В частности меня интересуют приёмники и передатчики. Грубо говоря там стояли микрофоны и динамики или что то другое.

  13. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
    Передатчик назывался Goliath http://de.wikipedia.org/wiki/Goliath_(Funk)
    в научной работе одного из университетов Берлина есть упоминание
    https://www.mi.fu-berlin.de/inf/gro...rmatik/vandyshev-sergey-report.pdf?1346662277
    Только у немцев тогда эксклюзивно такой и был

    Останнє редагування: 12 гру 2014
  14. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    У меня такое ощущение что вы вообще не читаете что выкладываете. Там про радиостанции на сверхдлинных волнах, которые действительно могут проникать на небольшую глубину в воду.
    А "подводных телеграф" был изобретён ещё в начале 20-го века.
    Вот описание на английском
    UT [Underwater Telegraphy] installation.
    The installation is used to send and receive waterborne sonic signals. The signal frequency is beyond the frequency of sound generated by the engines and propellers.
    The UT installation consists of:

    1.) 4 sound transmitters in 2 groups
    (2 each on the starboard and port side of the bow)
    2.) 4 sound receivers in 2 groups
    (2 each on the starboard and port side of the bow)
    3.) Control unit, radio room
    4.) 1 rotary converter, E-motor room
    The transmitters and receiver groups on the starboard and port side of the bow are built in the aft part of the GHG receivers group. The connecting lines are gathered together and led through the cable socket into the pressure hull. By means of the selector switch in the control unit the transmitters or receivers on both sides of the vessel or from the one side only can be used. The control unit of the UT installation is located in the radio room. (see the classified document - Description and operation manual of the underwater sonic transmitting-receiving installation

  15. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
    Насколько я понял это система Gertrude и она используется по сегодняшний день в НАТО. Возможно, изза этого и не найти в свободном доступе подробных описаний. Могу и ощибаться, но, по моему, она засекречена.


    Останнє редагування: 12 гру 2014
  16. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Да нет там никакого секрета, как я писал их сначала 20 века использовали, но широкого распространения не получили, так как небольшой радиус действия и легко обнаруживается противником. СССР у немцев перед войной такие системы закупал. Эта штука очень примитивна, это просто звуковой передатчик который посылает звук в воду, а микрофон его принимает, вот и всё и найти по ним можно много всего и в немецких техдокументах она подробно описана, я просто хотел узнать чуть больше.

  17. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
    Может, один их этих?

  18. rogi

    rogi Stabsgefreiter

    Повідомлення:
    469
    Адреса:
    Киселевск
    У немцев это называлось Unterwasser-Telegrafie-Gerat. Попробуйте поискать его или скажем UT-messraum

    Freser подобається це.
  19. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Спасибо. Нашёл по наводке эту книгу
    Blitz & Anker, Band 2: Informationstechnik, Geschichte & Hintergründe
    Будем грызть
    З.Ы. И извиняюсь что перепутал английский язык с немецким, сам запутался и других в заблуждение ввёл.

  20. unixaix

    unixaix Oberleutnant

    Повідомлення:
    9.703
    Адреса:
    Баварщина
    тогда это точно Телефункен -TelefunkenT 200 FK 39.
    Других на подлодках не было

  21. Alex WaY

    Alex WaY Major

    Повідомлення:
    2.710
    Адреса:
    ☢Красный Полураспад☢ zp
    есть тема по подводным лодкам ПМВ?

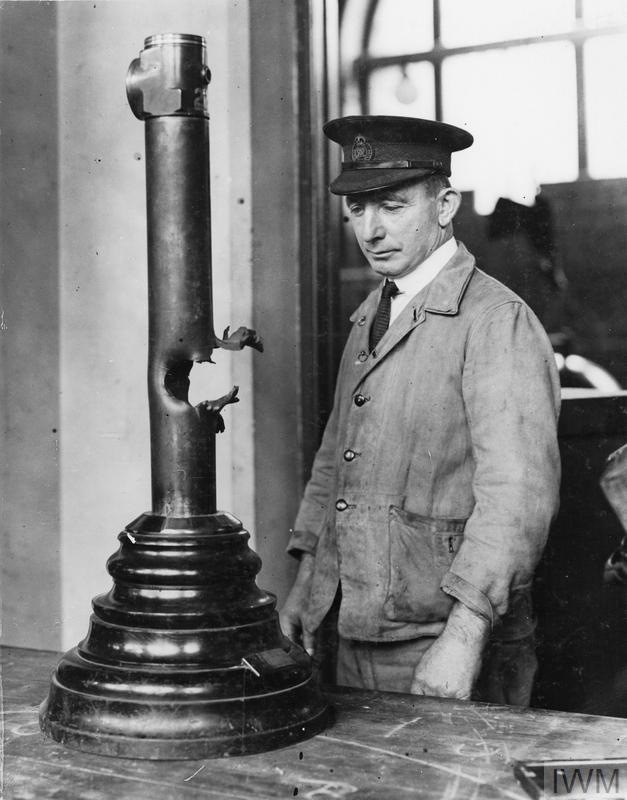

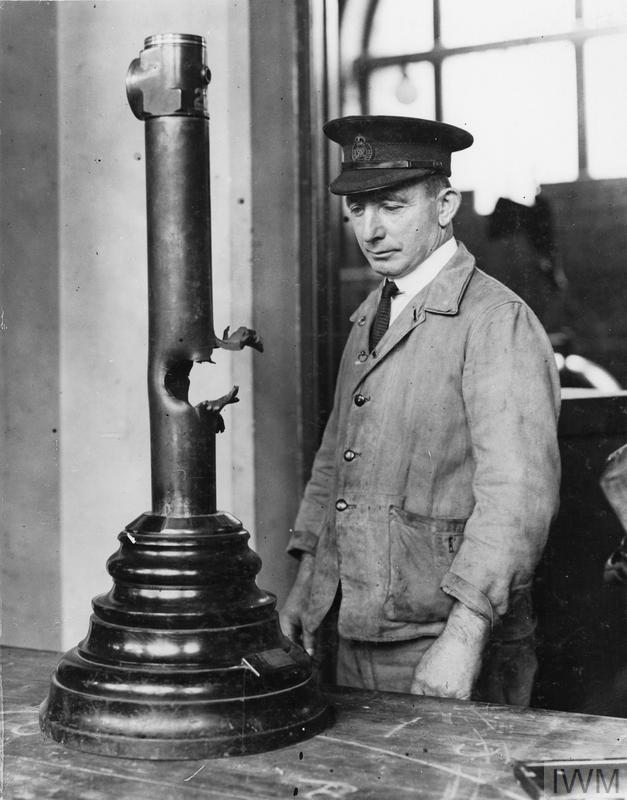

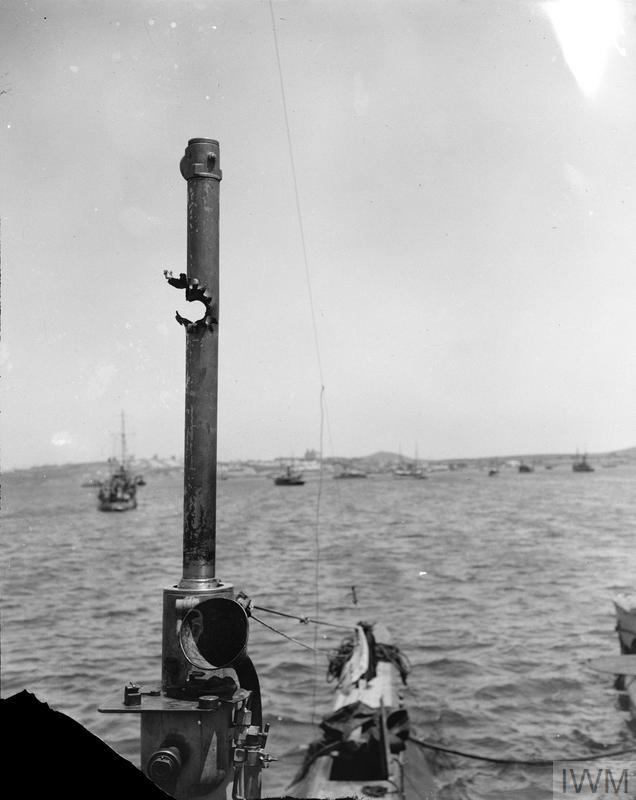

    нашел фото Галлиполи в перископ прилетело HMS E ll

    И капитан этой лодки Nasmith, V. C. любуется

  22. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
  23. Alex WaY

    Alex WaY Major

    Повідомлення:
    2.710
    Адреса:
    ☢Красный Полураспад☢ zp
    Лодка то Британская, не Германская.

  24. Freser

    Freser ЗамКомПоМорДе.

    Повідомлення:
    4.756
    Адреса:
    Россия. Кемерово.
    Извиняюсь не заметил. Нет такой темы, но можно в кают-компанию https://reibert.info/threads/kajut-kompanija.380610/
