    125-мм танковый выстрел 3ВП6 с практическим бронебойным оперенным подкалиберным снарядом 3П35 (активная часть 3П31)

    Предназначен для тренировки экипажей танков при стрельбе из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90).
    В снаряде использован корпус стандартного БОПС 3БМ22, с заменой головной части для увеличения сопротивления воздуха. Конструкция головной части снаряда обеспечивает совпадение его траектории с траекторией боевого БОПС до дальности 2000 м, после чего происходит резкое торможение и падение снаряда.

    Основной метательный заряд – 4Ж40/4Ж52.

    Характеристики:
    Масса выстрела………………………………………………………………………......19,5 кг
    Масса снаряда с доп. зарядом (3П35)…………………………………………..9,5 кг
    Масса активной части (3П31)………………………………………………………..5,2 кг
    Масса основного метательного заряда (4Ж40/4Ж52)…………………..10 кг
    Начальная скорость………………………………………………………….……….....1830 м/с
    Максимальная дальность полета активной части (угол возвышения 10 град.)…..9000 м
    Диапазон эксплуатационных температур……………………………………-40…+50 град. С

    Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей.
    В хвостовой части снаряда (в основании стабилизатора) установлен трассер.

    Выстрел упаковывается в деревянный ящик
    Габариты ящика………………………………………………………………..823х544х295 мм
    Масса ящика с выстрелом…………………………………………………………45 кг

    Элементы выстрела (снаряд с доп. зарядом 3П35 и основной метательный заряд 4Ж40/4Ж52) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.


    [​IMG]

    [​IMG]

    [​IMG]

    1 человеку нравится это.
  2. Интересные лоты

    Интересные лоты

    1. Кронштейн новый, один из самых легких.
      500 грн.
    2. Відповім на всі питання
      1000 грн.
    3. Защита тактическая - комплект (наколенники + налокотники) - (бистросйомние) - чорние Наколенники ―...
      280 грн.
    4. Верхняя часть дистанционной трубки шрапнельного снаряда.. маркировка снежинка ,з4к,пг,х,13.
      30 грн.
    5. копанные пули
      30 грн.
    6. туристические ботинки для горных походов. Состояние на 4. Были в употреблении, но в полном порядке....
      300 грн.
    7. Ремень РККА обр. 1935г. Кожа, малый размер 72-85см.
      300 грн.
    8. Копаная,не чищена,три отверстия.
      100 грн.
    9. Разгрузка Viper Цвет - черный Размер - Л (170-185 см), хорошо регулируется Состояние - легкое б/у,...
      45 грн.
    10. Всё видно по фото!
      300 грн.
  3. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    125-мм учебно-тренировочный выстрел с бронебойным подкалиберным снарядом 3ПУ12

    Предназначен для обучения экипажей танков снаряжению автомата заряжания, заряжанию и разряжанию пушки.

    [​IMG]

    [​IMG]

    1 человеку нравится это.
  4. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    Различные выстрелы с БОПС

    [​IMG]

    [​IMG]

    2 пользователям это понравилось.
  5. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
  6. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    Фото боеприпасов к 125-мм танковым пушкам

    Слева направо: 125-мм снаряд 3БК18М, 125-мм снаряд 3ОФ26, 125-мм метательные заряды 4Ж52 и 4Ж63, 100-мм выстрел 3УОФ17, 125-мм 3БК42 «Манго»

    [​IMG]

    125-мм снаряды: кумулятивный 3БК18М и осколочно-фугасный 3ОФ26

    [​IMG]

    100-мм выстрел 3УОФ17 (для пушки 2А70) и 125-мм бронебойный подкалиберный снаряд 3БК42 «Манго»

    [​IMG]

    Элементы взрывательного устройства В-15: головной пьезогенератор В-15ПГ и донный предохранительно-исполнительный механизм В-15ДУ (снаряд 3БК18М)

    [​IMG]
    [​IMG]

    1 человеку нравится это.
  7. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    Маркировка типа снаряжения на корпусе боеприпаса

    Маркировка типа снаряжения наносится краской на корпус боеприпаса и дублируется механическим способом (т.н. аварийный знак). Тип снаряжения наносится в виде шифра.


    Шифры взрывчатых веществ

    Т (ТНТ)………………………………………тротил
    ТДУ…………………………………………...тротил с дымоблескоусиливающей шашкой
    Тетр…………………………………………..тетрил
    Г………………………………………………...гексоген
    ТН……………………………………………...тэн флегматизированный
    А-IX-1………………………………………..гексоген флегматизированный
    А-IX-2…………………………………………смесь А-IX-1 с алюминием (80/20)
    А-IX-3………………………………………..гексоген флегматизированный
    А-IX-10 (гекфол-5)…………………..гексоген флегматизированный
    А-IX-20………………………………………смесь А-IX-10 с алюминием (80/20)
    Окфол (ОЛ, окфол-3,5) ………….октоген флегматизированный
    ОМА…………………………………………...октоген флегматизированный
    ТГ-20………………………………………….смесь тротила с гексогеном (20/80)
    ТГ-30………………………………………….смесь тротила с гексогеном (30/70)
    ТГ-40………………………………………….смесь тротила с гексогеном (40/60)
    ТГ-50………………………………………….смесь тротила с гексогеном (50/50)
    ТГ-24………………………………………….смесь тротила с гексогеном (24/76)
    ТГА-16……………………………………….смесь тротила, гексогена и алюминия (60/24/16)
    ТА-16…………………………………………смесь тротила с алюминием (84/16)
    ТА-77…………………………………………смесь тротила с алюминием (77/23)
    ТА-80…………………………………………смесь тротила с алюминием (80/20)
    ТГАГ-5……………………………………….ТГА-16 с добавкой 5 % флегматизатора
    ТГАФ-5………………………………………смесь тротила, гексогена, алюминия и флегматизатора (37,5/40,5/18/4)
    ТГАФ-5М…………………………………….смесь тротила, гексогена, алюминия и флегматизатора (19/59/17/5)
    ТОКАФ………………………………………..смесь тротила, октогена, алюминия и флегматизатора (18/60/17/5)
    МС……………………………………………...морская смесь - смесь тротила, гексогена, алюминия и флегматизатора (19/57/17/7)
    МС-2 (ФС)……………………………………морская смесь - смесь тротила, гексогена, алюминия и флегматизатора (21/46,8/27/5,2)
    С-150…………………………………………..смесь октогена с каучуком (85/15)
    С-20…………………………………………….смесь октогена, каучука и алюминия (65/18/17)
    ТОК-20………………………………………..смесь тротила с октогеном (20/80)
    ТОК-30………………………………………..смесь тротила с октогеном (30/70)
    ТД-42…………………………………………..смесь тротила с динитронафталином (42/58)
    ТД-50…………………………………………..смесь тротила с динитронафталином (50/50)
    К-1……………………………………………...смесь тротила с динитробензолом
    К-2……………………………………………...смесь тротила с динитронафталином (80/20)
    К-2-90………………………………………….смесь тротила с динитронафталином (90/10)
    К-2-70………………………………………….смесь тротила с динитронафталином (70/30)
    К-3……………………………………………...смесь тротила с динитронафталином (84/16)
    ТМ……………………………………………....смесь тротила, А-IX-1 и алюминия (35/43/22)
    ВВО-32………………………………………...ВВ для бескорпусных мин ТМ-62Б
    А-40…………………………………………....аммотол 40/60 – смесь аммиачной селитры с тротилом (40/60)
    А-50…………………………………………....аммотол 50/50 – смесь аммиачной селитры с тротилом (50/50)
    А-80…………………………………………....аммотол 80/20 – смесь аммиачной селитры с тротилом (80/20)
    АТ-40………………………………………....аммотол А-40 с тротиловой пробкой
    АТФ-40……………………………………....аммотол АТ-40, обработанный ПАВ
    Ш…………………………………………….....шнейдерит – смесь аммиачной селитры с динитронафталином (88/12)
    ШТ…………………………………………......шнейдерит Ш с тротиловой пробкой
    МШ…………………………………………......динамон – смесь аммиачной селитры с молотыми еловыми шишками
    АК…………………………………………….....динамон – смесь аммиачной селитры с силикоалюминием
    Н………………………………………………....бистетрин
    Б………………………………………………....бистринитроэтилнитроамин
    О………………………………………………....тринитроэтиловый эфир тринитромасляной кислоты
    К………………………………………………....метиленбистринитроэтиловый эфир
    ЭДНА…………………………………………...этилендинитрамин флегматизированный
    АК-Ш-2………………………………………..смесь ЭДНА с алюминием
    ТЭ……………………………………………....смесь тротила с ЭДНА (50/50)
    Л………………………………………………....сплав тротила с ксилилом (95/5)
    ПВВ-4 (пластит 4)……………………….пластичное ВВ, смесь гексогена и пластификатора (78/22)
    ПВВ-5А………………………………………...пластичное ВВ, смесь гексогена и пластификатора (85/15)
    ПВВ-7 (пластит 7)…………............пластичное ВВ, смесь гексогена, пластификатора и алюминия (71/12/17)
    ПВВ-12С……………………………………...пластичное ВВ, смесь гексогена и пластификатора (85/15)
    ПВВ-12С-1…………………………………...пластичное ВВ
    ПВВ-12М……………………………………...пластичное ВВ
    ВС-6Д…………………………………………..жидкое ВВ
    ПН……………………………………………....пиперилен
    ЛП-30Т…………………………………………термобарический состав
    ОЛА-8Т…………………………………………смесь октогена, алюминия и связующего (77/8/15)
    ОМ-100МИ……………………………………термобарический состав
    ОМ-100МИ-3Л………………………………термобарический состав
    ОМ-100МИ-3ЛО…………………………..термобарический состав
    ЭВВ-11………………………………………...эластичное ВВ, смесь гексогена и пластификатора (80/20)
    ЭВВ-24Р……………………………………....эластичное ВВ, смесь гексогена и пластификатора (83,2/16,8)
    ЭВВ-34………………………………………...эластичное ВВ


    Шифры дымообразующих составов

    Р-4 - желтый фосфор
    С-4 - дымовая смесь, 40-% раствор серного ангидрида в хлорсульфоновой кислоте
    С-4М - "морозостойкая" дымовая смесь


    Шифры отравляющих веществ

    Р-2 - синильная кислота
    Р-5 - иприт Зайкова
    Р-10 - фосген
    Р-15 - адамсит
    Р-18 - табун
    Р-33 - советский ви-газ (VR, аналог в-ва VX)
    Р-35 - зарин
    Р-43 - люизит
    Р-43А - люизит
    Р-55 - зоман
    Р-65 - хлорбензальмалондинитрил (CS)
    Р-74 - иприт Зайкова (по другим данным - CR)
    Р-78 - хинуклидил-3-бензилат (BZ)
    РК-7 - смесь иприта и люизита
    ВР-5 - загущенный иприт Зайкова
    ВР-16 - загущенный иприт
    ВР-33 - загущенный ви-газ
    ВР-35 - загущенный зарин
    ВР-43 - загущенный люизит
    ВР-55 - загущенный зоман
    ВР-74 – загущенный иприт
    ВИР-16 - иприт Зайкова с дихлорэтаном
    ВРК-7 - смесь кислородного и серного ипритов


    На боеприпасы, снаряженные инертным составом, наносится маркировка ИНЕРТ или ПРАКТ. В случае, если на корпусе имелся шифр ВВ, то он забивается.

    Источники информации:
    http://saperka.ru/markirovka-vv-v-artillerijskix-boepripasax
    http://www.russianarms.ru/forum/
    http://army.lv/?s=1481&id=3980
    http://narod.ru/disk/23298134000/Spravochnik VV.pdf.html

    ДжорДж БушЪ, Фелдфебелъ и Recon нравится это.
  8. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    Книги по боеприпасам к современным артиллерийским орудиям
    (с сайта www.russianarms.ru/forum/)

    Руководство службы 85-мм пушки Д-44.
    http://narod.ru/disk/24066329000/85 mm D-44.djvu.html

    Руководство службы 100-мм противотанковой гладкоствольной пушки МТ-12 «Рапира» (2А29)
    http://narod.ru/disk/24066350000/100 mm Rapira.pdf.html

    Боеприпасы 122-мм самоходной гаубицы 2С1 «Гвоздика» (а также М-30, Д-30)
    http://narod.ru/disk/24066360000/122 mm 2S1.rar.html

    Боеприпасы к 125-мм танковым пушкам 2А26, 2А46, пушке 2А45
    http://narod.ru/disk/24066392000/125 mm vistreli.rar.html

    Выстрел 3ВБМ13 к 125-мм танковым пушкам 2А26, 2А46, пушке 2А45
    http://narod.ru/disk/24066405000/125 mm Vant.rar.html

    3 пользователям это понравилось.
  9. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    3УБР8 «Кернер»
    30х165-мм патрон с подкалиберным бронебойно-трассирующим снарядом БП.

    Предназначен для борьбы с техникой противника стрельбой из автоматических пушек 2А42, 2А72.

    Патрон разработан ГУП «ФНПЦ «Прибор» (быв. ГСКБ-398, НИИП, НПО «Прибор», ФГУП «ГНПП «Прибор»).

    Техническое описание:
    Основные элементы патрона: снаряд БП, боевой (метательный) заряд, гильза, капсюльная втулка ударного действия.
    Снаряд состоит из сердечника, поддона и полимерного колпака. Сердечник состоит из корпуса, изготовленного из твердого сплава, баллистического наконечника и трассера. Разрывного заряда сердечник не имеет. Поддон состоит из корпуса и ведущего пояска. В донной части поддона имеется отверстие, предназначенное для воспламенения трассера пороховыми газами при выстреле.

    Технические характеристики:
    Калибр………………………………………………………………....30 мм
    Масса:
    - патрона…………………………………………………….........0,755 кг
    - снаряда…………………………………………………….........0,304 кг
    - гильзы……………………………………………………….........0,318 кг
    Длина патрона…………………………………………………....252 мм
    Марка пороха………………………………………………........6/7П-5БПфл, пироксилиновый
    Капсюльная втулка……………………………………………..КВ-30 (на резьбе)
    Начальная скорость снаряда……………………………..1110 м/с
    Максимальная дальность стрельбы…………………...2500 м
    Бронепробиваемость, гомогенной брони, под углом 60 град., на дальности:
    - 100 м ………………………………………………………………….45 мм
    - 200 м ………………………………………………………………….40 мм
    - 500 м ………………………………………………………………….33 мм
    - 1000 м ………………………………………………………………..28 мм
    - 1500 м ………………………………………………………………..25 мм
    - 2000 м ………………………………………………………………..22 мм

    Тара: деревянный ящик на 3 металлические коробки по 18 патронов (всего в ящике 54 патрона)

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    1 человеку нравится это.
  10. Rumb

    Rumb Oberschütze

    Сообщения:
    44
    Адрес:
    Русь Изначальная
    А вот фото из музея истории бронетанковых войск

    [​IMG]

    [​IMG]

    [​IMG]

    4 пользователям это понравилось.
  11. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    3 пользователям это понравилось.
  12. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия

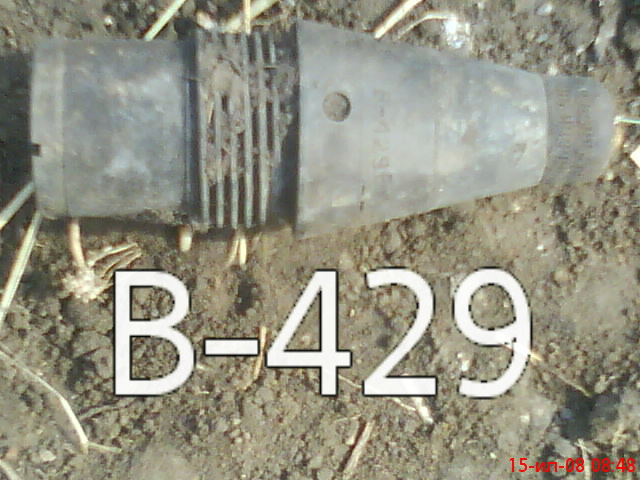

    Взрыватели артиллерии

    Взрыватель В-429 (файл открывать прогой WinDjView)
    http://narod.ru/disk/24484179000/V-429.html

    Взрыватели КТМ-1, КТМЗ-1, КТМ-2, КТМ-3
    http://narod.ru/disk/24484197000/KTM.djvu.html

    Взрыватель МГ-Н (файл открывать прогой WinDjView)
    http://narod.ru/disk/24484230000/MG-N.html

    Радиовзрыватель АР-30
    http://narod.ru/disk/24484259000/AP-30.djvu.html

    Трубка Т-7
    http://narod.ru/disk/24484281000/T-7.pdf.html

    3 пользователям это понравилось.
  13. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    1 человеку нравится это.
  14. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    Боеприпасы к 152-мм орудиям наземной и самоходной артиллерии. Руководство, 1950 г., JPEG, 108 Мб
    http://narod.ru/disk/26197573000/152.rar.html

    Качество не очень, если какие схемы или страницы нужны - обращайтесь, отфоткаю покрупнее.

    1 человеку нравится это.
  15. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    4 пользователям это понравилось.
  16. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    2 пользователям это понравилось.
  17. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    Книги по противотанковым управляемым ракетам:

    Противотанковый ракетный комплекс «Шмель»:

    Противотанковая управляемая ракета 3М6. ТО и ИЭ (язык польский)
    http://narod.ru/disk/2827258001/3M6 TO i IE.djvu.html

    Противотанковый ракетный комплекс «Фаланга»:

    Противотанковая управляемая ракета 9М17П. ТО и ИЭ (язык польский)
    http://narod.ru/disk/2827284001/9M17P TO i IE.djvu.html

    Противотанковый ракетный комплекс «Малютка»:

    Противотанковый ракетный комплекс 9К11. ТО и ИЭ (язык польский)
    http://narod.ru/disk/2827352001/9K11 TO i IE.djvu.html
    Противотанковые управляемые ракеты 9М14М (9М14), 9М14П1. ТО и ИЭ (язык польский)
    http://narod.ru/disk/2827408001/9M14M, 9M14, 9M14P1.djvu.html

    Противотанковые ракетные комплексы «Фагот» и «Конкурс»:

    Противотанковый ракетный комплекс 9К111. ТО
    http://narod.ru/disk/2827436001/9K111 TO.djvu.html
    Противотанковый ракетный комплекс 9К111. ИЭ
    http://narod.ru/disk/2827461001/9K111 IE.djvu.html
    Противотанковая управляемая ракета 9М111 (9М111-2). ТО и ИЭ
    http://narod.ru/disk/2827491001/9M111, 9M111-2 TO i IE.djvu.html
    Противотанковая управляемая ракета 9М111М. ТО и ИЭ
    http://narod.ru/disk/2827558001/9M111M TO i IE.djvu.html
    Противотанковая управляемая ракета 9М113. ТО и ИЭ
    http://narod.ru/disk/2827580001/9M113 TO i IE.djvu.html

    Противотанковый ракетный комплекс «Метис»:

    Противотанковый ракетный комплекс 9К115 «Метис». Учебник (язык польский)
    http://narod.ru/disk/2827595001/9K115.djvu.html
    Противотанковая управляемая ракета 9М115. ТО и ИЭ (язык польский)
    http://narod.ru/disk/2827614001/9M115.djvu.html

    2 пользователям это понравилось.
  18. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    2 пользователям это понравилось.
  19. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    2 пользователям это понравилось.
  20. M I H A

    M I H A Feldwebel

    Сообщения:
    695
    Адрес:
    КИЕВ
    3 пользователям это понравилось.
  21. Ervins

    Ervins Feldwebel

    Сообщения:
    217
    Адрес:
    Украина
    Можно попросить еще раз по ПТР переставить... а то там сроки скачивания кончились. ((( Спасибо !

  22. VLAS_1987

    VLAS_1987 Stabsgefreiter

    Сообщения:
    178
    Адрес:
    Россия
    1 человеку нравится это.
  23. m14ebr

    m14ebr Stabsfeldwebel Клуб взаимопомощи

    Сообщения:
    1.397
    Адрес:
    Город Герой Киев

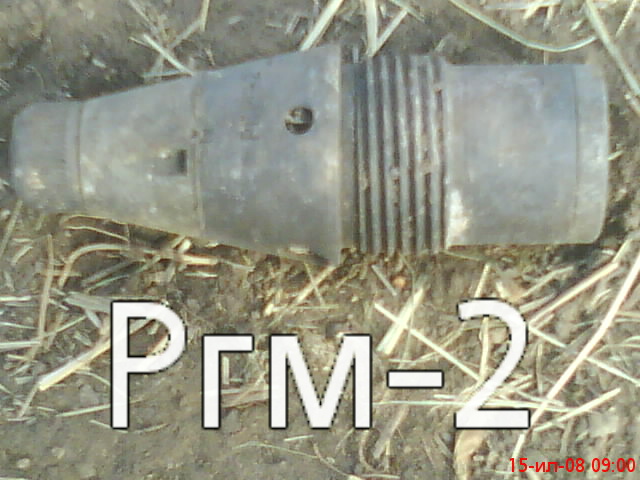

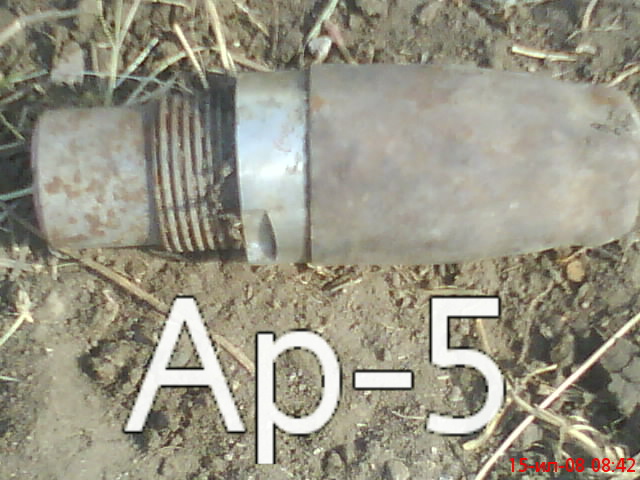

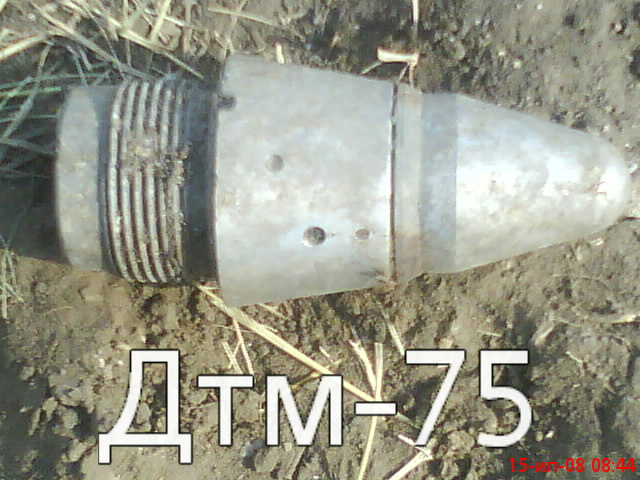

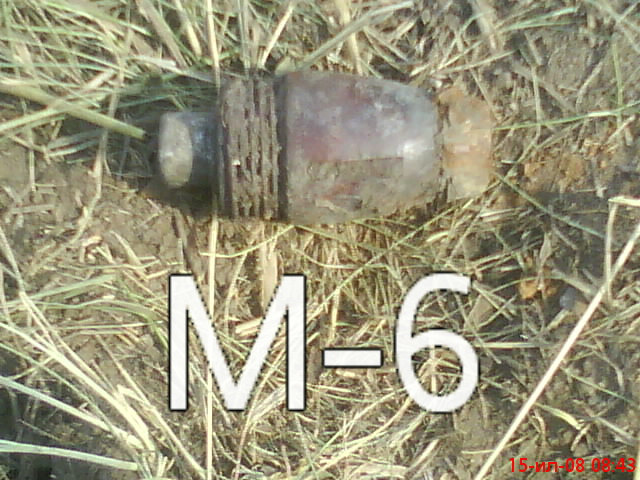

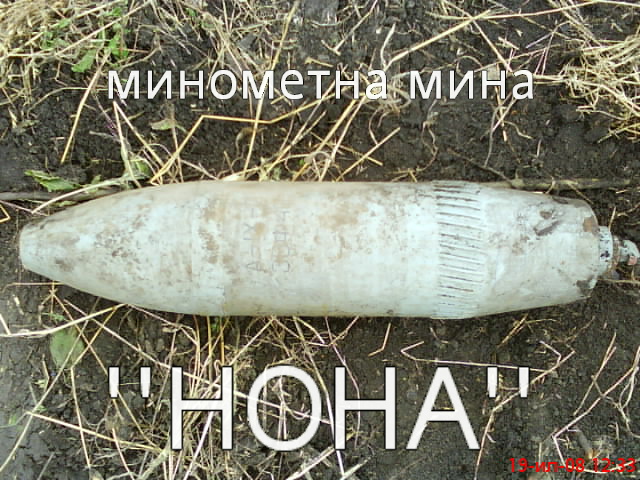

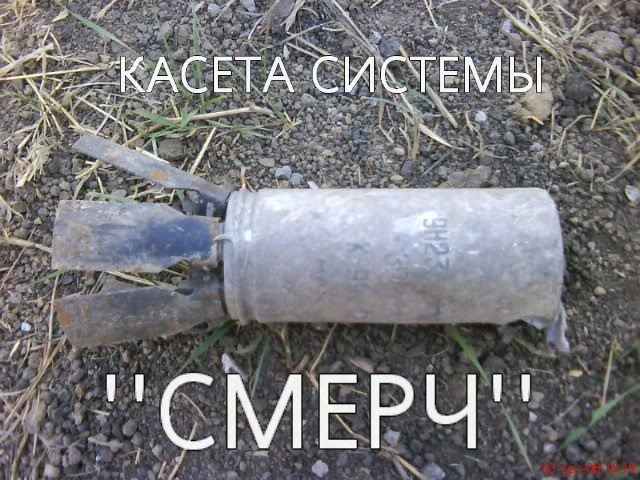

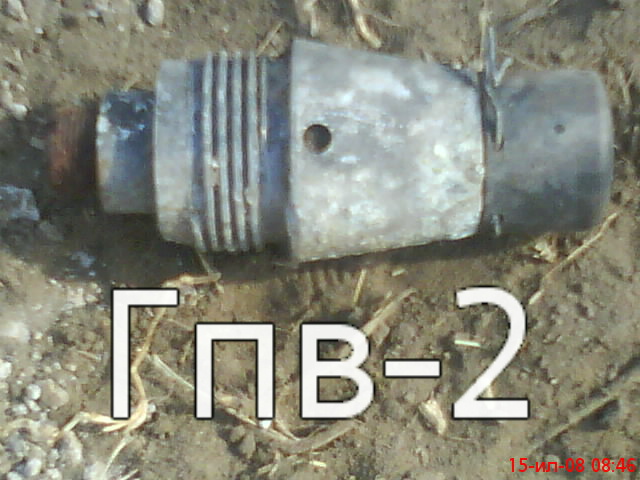

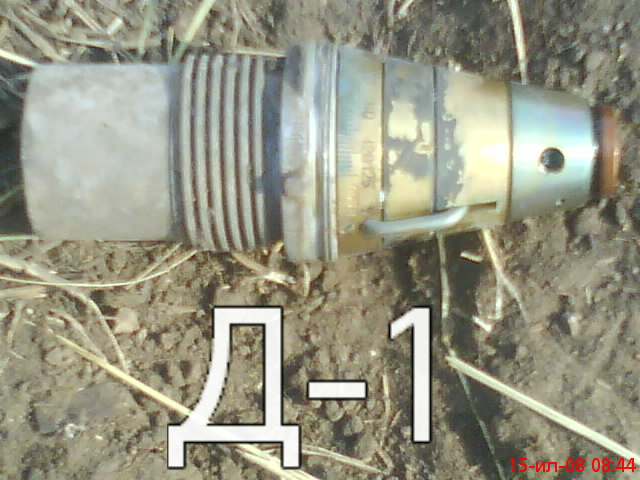

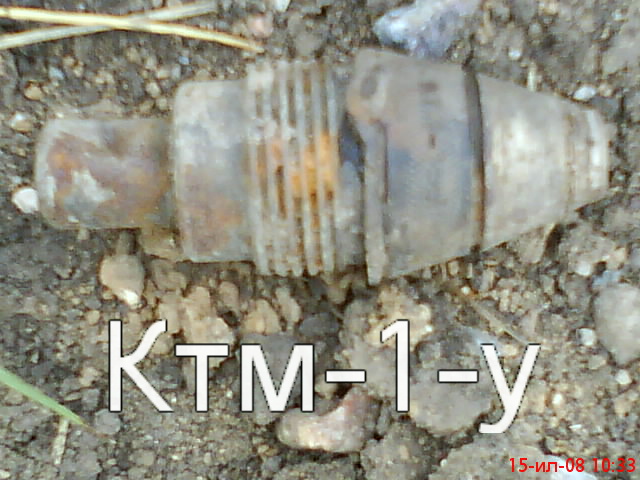

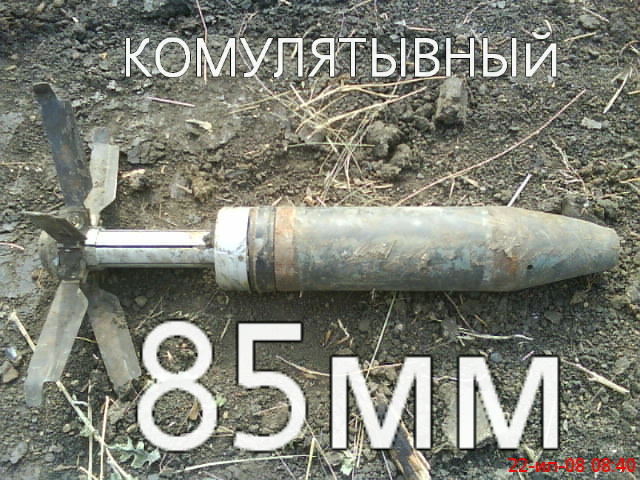

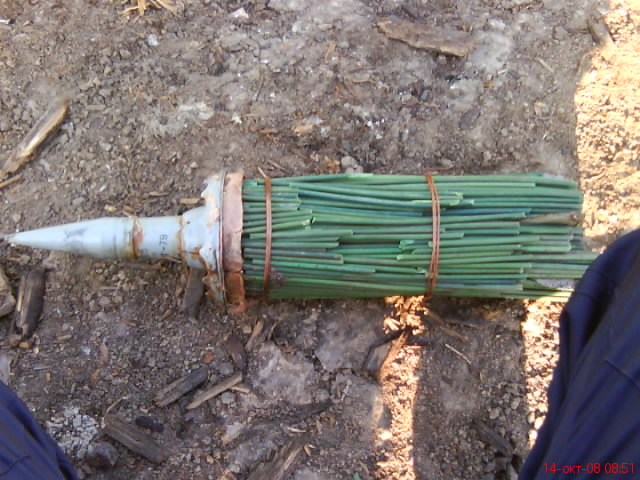

    вот такие


    Изображения:

    ДжорДж БушЪ, VLAS_1987 и МеталлюгА нравится это.
  24. m14ebr

    m14ebr Stabsfeldwebel Клуб взаимопомощи

    Сообщения:
    1.397
    Адрес:
    Город Герой Киев

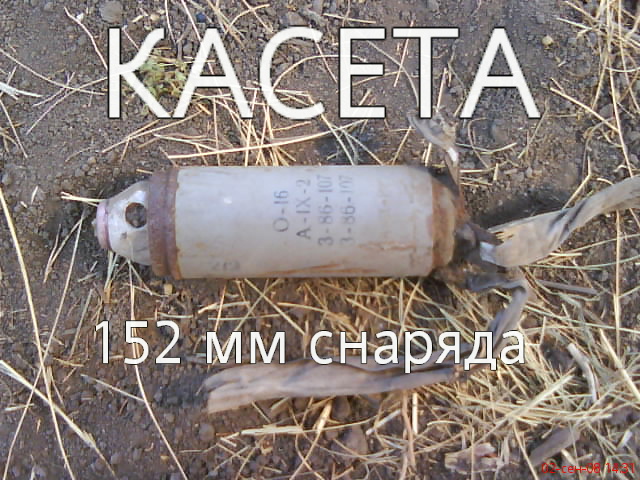

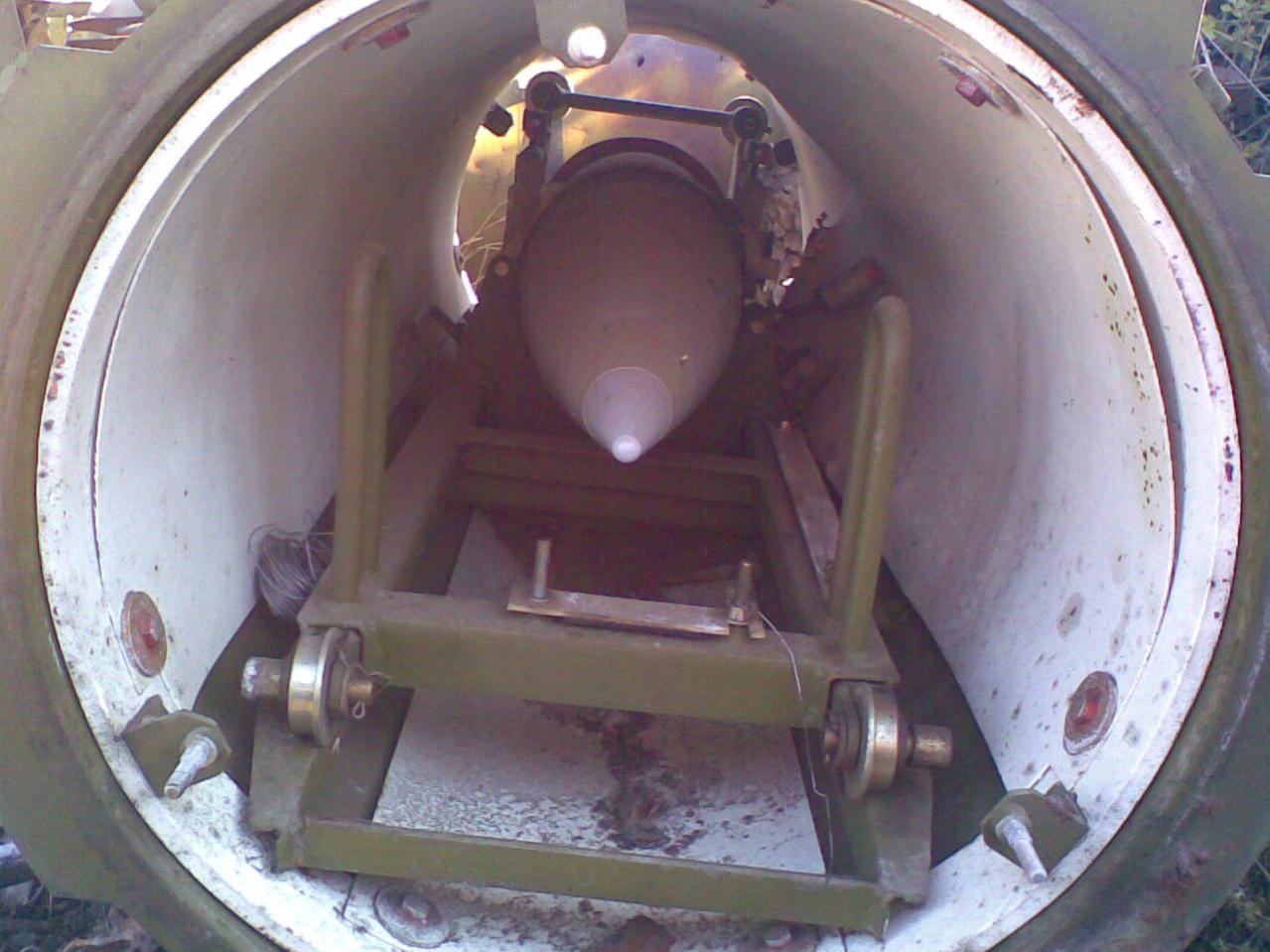

    последняя фотка если мне не изменяет память Имитатор ядерного взрыва


    Изображения:

    2 пользователям это понравилось.
  25. МеталлюгА

    МеталлюгА Stabsfeldwebel

    Сообщения:
    2.163
    Адрес:
    Восток
    Спасибо, хорошие фотки! Давайте ещё!

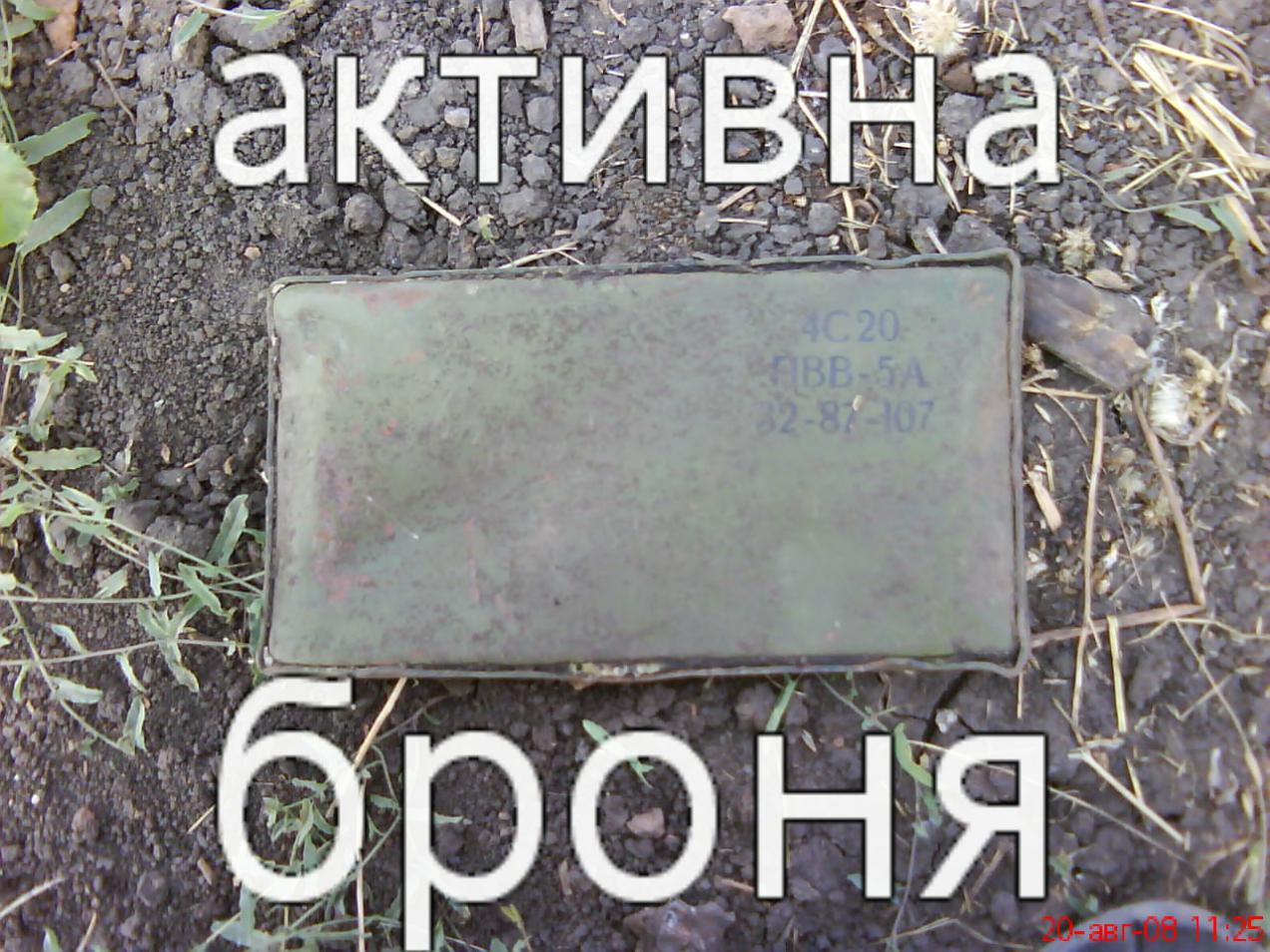

    И вопрос, давно интересует, но не как не могу найти ответ. В активной броне ВВ какое?

  26. vad1308

    vad1308 Oberfeldwebel

    Сообщения:
    434
    Адрес:
    ррррррррррррр
    На ней написано ПВВ-5А. Пластичное ВВ, смесь гексогена и пластификатора (85/15)

    1 человеку нравится это.

Поделиться этой страницей
