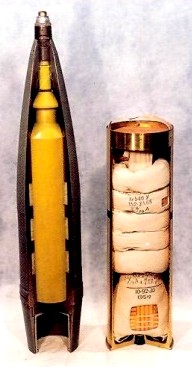

Комплект 152-мм выстрелов 3ВРБ 36 со снарядом 3РБ30 для радиопомех и уменьшенным переменным зарядом к системам 2А65, 2С19, Д-20, 2С3М Комплект выстрелов предназначен для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех КВ и УКВ радиосвязи. Тактико-технические характеристики Масса снаряда, кг ……………………………………… 43,56 Диапазон подавляемых частот, МГц …………… 1,5 – 120 Радиус действия передатчика помех, м ……………… 700 Продолжительность работы передатчика, ч …………… 1 Максимальная дальность стрельбы, км …………… 13,5 Диапазон эксплуатационных температур, град. C –40+50

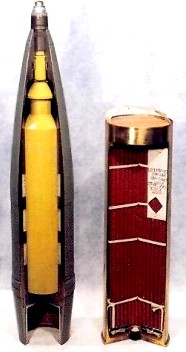

Комплект 152-мм выстрелов 3ВРБ 37 со снарядами 3РБ30 для радиопомех и полным переменным зарядом к системам 2А65, 2С19, Д-20, 2С3М Комплект выстрелов предназначен для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех КВ и УКВ радиосвязи. Тактико-технические характеристики Масса снаряда, кг …………………………………… 43,56 Диапазон подавляемых частот, МГц ………… 1,5 – 120 Радиус действия передатчика помех, м …………… 700 Продолжительность работы передатчика, ч ………… 1 Максимальная дальность стрельбы, км ……………18 Диапазон эксплуат. температур, град. C ……… –40 +50

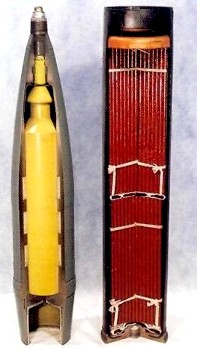

Комплект 152-мм выстрелов 3ВРБ 38 со снарядами 3РБ30 для радиопомех и дальнобойным зарядом к системам 2А65, 2С19 Комплект выстрелов предназначен для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех КВ и УКВ радиосвязи. Тактико-технические характеристики Масса снаряда, кг …………………………………… 43,56 Диапазон подавляемых частот, МГц ………… 1,5 – 120 Радиус действия передатчика помех, м …………… 700 Продолжительность работы передатчика, ч ………… 1 Максимальная дальность стрельбы, км ……………22 Диапазон эксплуат. температур, град. C ……… –40+50
100-мм выстрел 3УОФ12 с осколочно-фугасным снарядом ЗОФ35 к пушке МТ-12 (Т-12) Выстрел предназначен для поражения живой силы, полевых укреплений, инженерных сооружений полевого типа, огневых позиций артиллерии, минометов, ракетных установок, пехотных огневых средств противника. Отличительная особенность снаряда - снаряжение порционным прессованием в корпус. Тактико-технические характеристики Масса, кг: выстрела ……………………………………………………………. 28,9 снаряда ……………………………………………………………... 16,7 Длина выстрела, мм ……………………………………………………1284 Начальная скорость, м/с …………………………………………………….. 700 Диапазон эксплуатационных температур, град. С ……………от -40 до +50
100-мм выстрел 3УБК8 с кумулятивным снарядом ЗБК16М к пушке МТ-12 (Т-12) Выстрел предназначен для поражения бронированных целей, а также живой силы, фортификационных и инженерных сооружений, огневых позиций артиллерии, минометов, ракетных установок. Особенность снаряда – снаряжение прессованием в корпус. Тактико-технические характеристики Масса, кг: выстрела …………………………………………………………… 23,1 снаряда ……………………………………………………………… 9,5 Длина выстрела, мм ……………………………………………………… 1284 Начальная скорость, м/с …………………………………………………. 1075 Диапазон эксплуатационных температур, град. С ………… от -40 до +50
100-мм выстрел ЗУБМ10 с бронебойным подкалиберным снарядом ЗБМ24 к пушке МТ-12 (Т-12) Выстрел предназначен для поражения бронетанковой техники. Тактико-технические характеристики Масса, кг: выстрела …………………………………………………………… 19,9 снаряда ……………………………………………………………... 4,55 Длина выстрела, мм …………………………………………………….. 1140 Начальная скорость, м/с ………………………………………………… 1548 Диапазон эксплуатационных температур, град. С ……………от -40 до +50

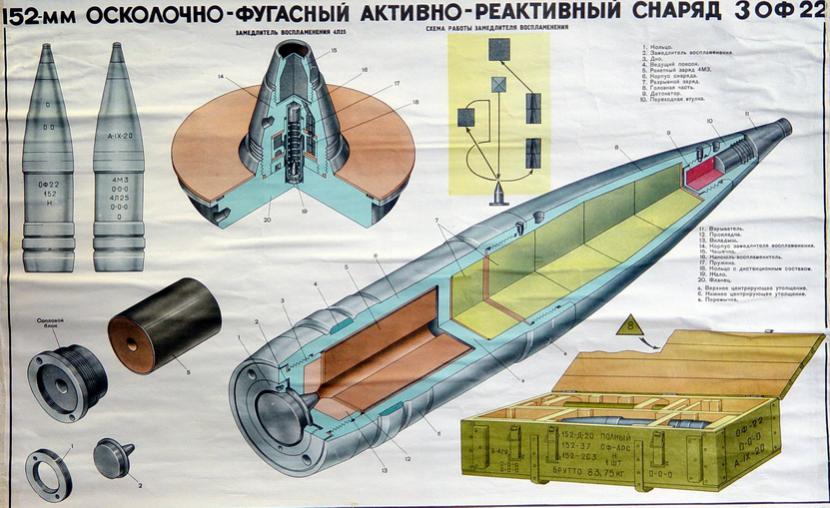

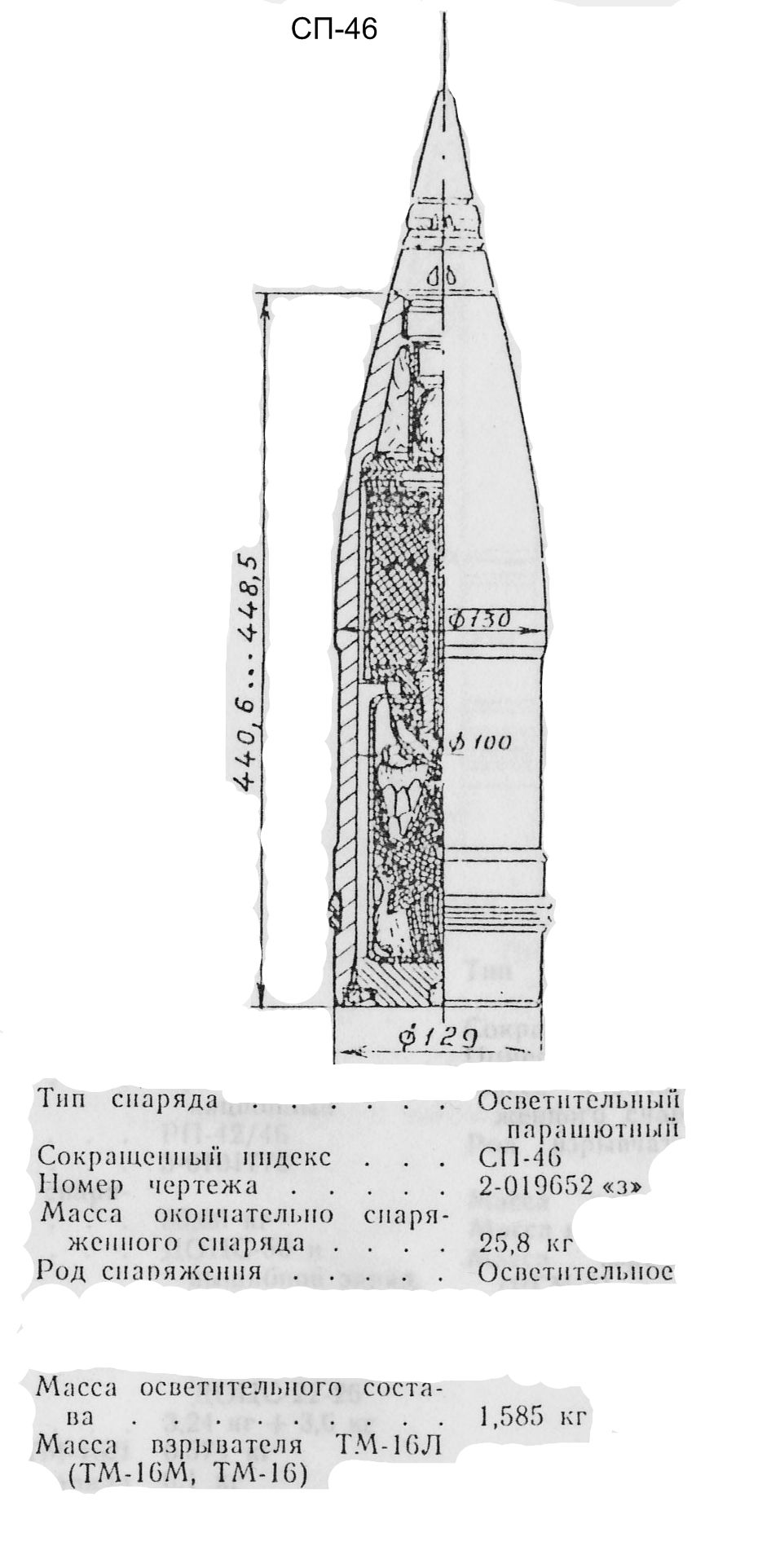

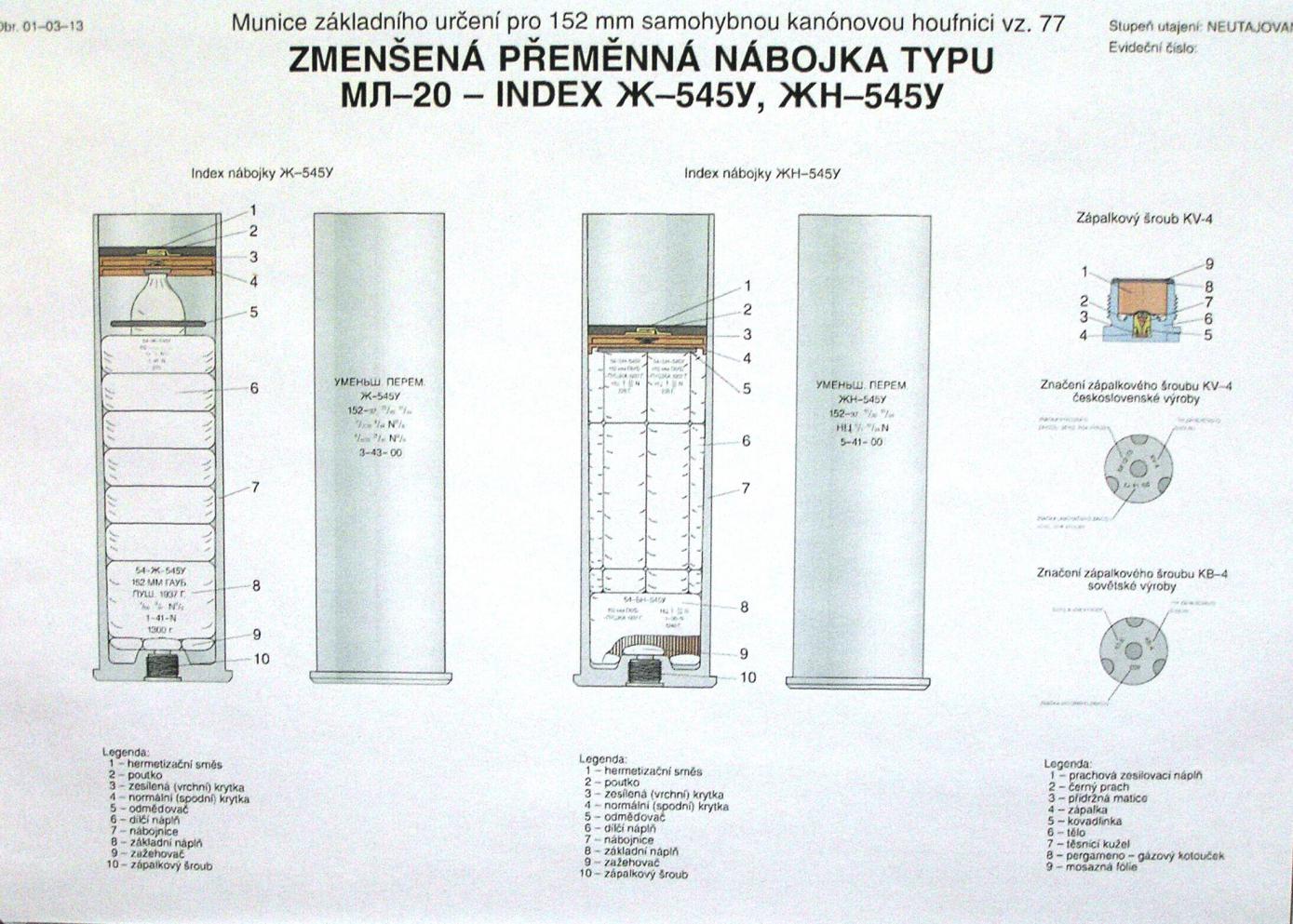

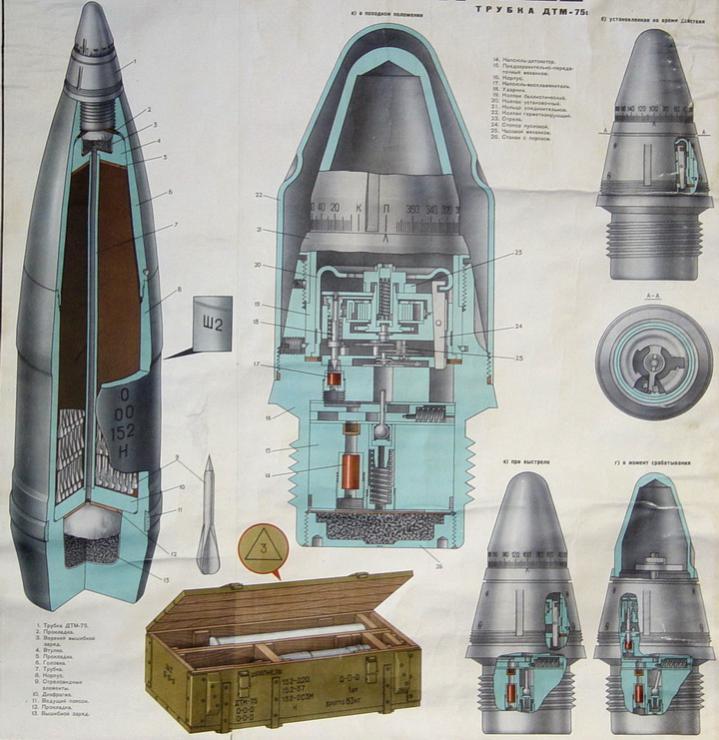

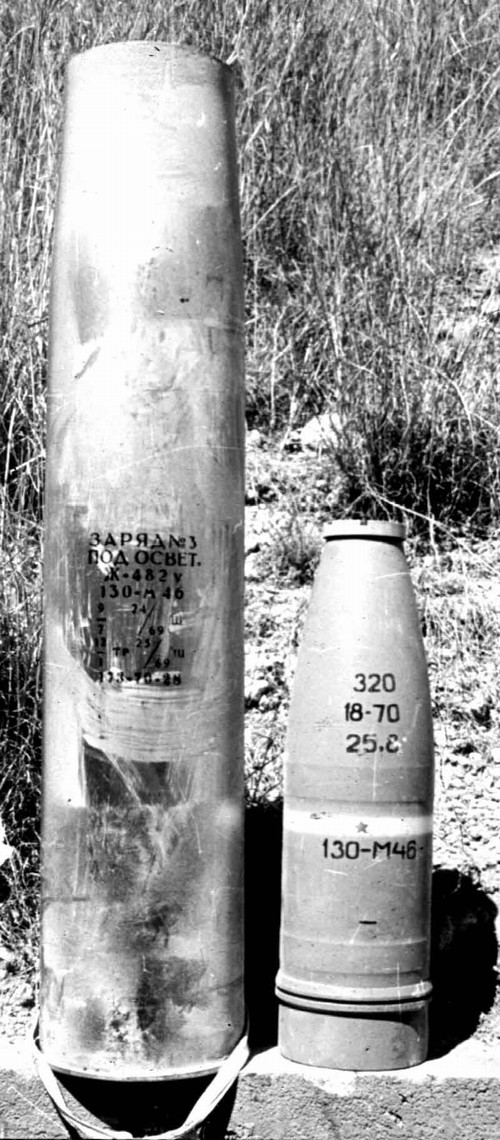

СП-46 130мм осветительный снаряд Информация взята отсюда: http://www.trizna.ru/phpBB2/viewtopic.php?t=36938&sid=cb01643606fc86537b793d169db57dd9 - Спасибо комрадам: эх вася и Poroch (модер.)
100-мм унитарный выстрел 3УОФ17 с осколочно-фугасным снарядом 3ОФ32 Предназначен для поражения открыто расположенной и укрытой (в траншеях, окопах) живой силы, в том числе в бронежилетах, и открыто расположенной небронированной техники стрельбой из орудия-пусковой установки 2А70 БМП-3. Выстрел разработан НИМИ. Производство выстрелов ведется на ФГУП «Завод пластмасс». Производство метательных зарядов ведется на ФКП «Тамбовский пороховой завод» (бывшее ГУП "Котовский завод пластмасс"). Выстрел комплектуется 100-мм осколочно-фугасным снарядом 3ОФ32 к пушкам Д-10Т, Д-10ТС, БС-3 (выстрелы 3УОФ10 и 3УОФ11). Технические характеристики: Калибр……………………........................100 мм Масса: -выстрела………………………………..........18,1кг (по другим данным 18,2 кг) -снаряда ок. снар. ………………..........15,6 кг -снаряда неок. снар. …………….........15,317 кг -ВВ…………………………………………….........1,69 кг -метательного заряда……………..........0,283 кг -пороха……………………………………..........0,26 кг Длина выстрела………………………………...601,68…610,84 кг Материал корпуса снаряда……………...снарядная сталь С-60 Марка ВВ…………………………………………....А-IX-2 Марка пороха…………………………………....4/1, пироксилиновый Взрыватель ………………………………………..3В35, головной, ударный Начальная скорость снаряда…………...250 м/с Максимальная дальность стрельбы…..4000 м Температурный диапазон эксплуатации………-50…+50 град. С Максимальное давление в канале ствола при температуре: +15 град. С……………………….................1870 кгс/квадр. см +50 град. С……………………….................2200 кгс/квадр. см Коэффициент наполнения снаряда ВВ (по массе)……………...0,11 Коэффициент наполнения гильзы порохом (по объему)………0,34 Количество знаков массы………...........9 Тара…………………………….......................деревянный ящик на 2 выстрела Габариты ящика…………......................762х346х203 мм Масса ящика………………......................49 кг Характеристики осколочного действия снаряда: Приведенная площадь поражения живой силы, (площадь цели – 0,23 квадр. м, энергия убойного осколка – 10 кгс/квадр. см)……………………………….................112-160 квадр. м Количество осколков массой более 0,5 г по данным бронеямы, шт……1993 в т.ч. 0,5…2 г. …………………….................814 2…15 г. ………………………...............928 15 г. и более………………...............251 Средняя масса осколка………………………...6,75 г. Количество осколков массой более 0,5 г по данным дюралевого щита в пересчете на сферу, шт……………...........1622 Средняя начальная скорость осколков, м/с 100% осколков………………………......1040 90% осколков………………………….....1060 80% осколков………………………….....1080 Оценка, сравнение: Недостатками снаряда являются низкий коэффициент наполнения = 0,11 (отношение массы ВВ к массе снаряда), существенно меньший оптимальных расчетных значений 0,2...0,25, избыточная масса снаряда, неблагоприятная геометрия контура корпуса, особенно его придонной части, приводящая к узкому меридиональному углу разлета осколков и неудовлетворительному распределению осколков внутри угла разлета, невысокое качество дробления штатной снарядной стали C-60, значительное статистическое рассеивание массы корпуса (±4 весовых знака) и, как следствие, значительная ошибка дальности стрельбы. Недостатками унитарного выстрела в целом являются низкая начальная скорость снаряда и, как следствие, небольшая дальность стрельбы. Фото стреляного: Конструкция: Взрыватель:
100-мм унитарный выстрел 3УОФ19 «Вишня» с осколочно-фугасным снарядом 3ОФ70 Предназначен для поражения открыто расположенной и укрытой (в траншеях, окопах, за складками местности) живой силы, в том числе в бронежилетах, небронированной техники и разрушения сооружений, огневых точек в зданиях городского типа стрельбой из орудия-пусковой установки 2А70 БМП-3. Выстрел разработан КБП. Принят на вооружение в 2000 г. Технические характеристики: Калибр………………………………………………………………………………………...….100 мм Масса: -выстрела……………………….………………………………..…………………….......15,89 кг -снаряда ………………..…………………………………………..………………….......13,41 кг -ВВ…………………………………………………………………………………………….......2,3 кг Материал корпуса снаряда………………………………………………………….сталь 80Г2С Марка ВВ……………………………………………………………………………………..…А-IX-2 Индекс метательного заряда……………………………………………………….4А55 Марка пороха……………………………………………………………5/1ВА, пироксилиновый Взрыватель …………………………………………………………………………………..головной Начальная скорость снаряда……………………………………………………….355 м/с Максимальная дальность стрельбы……………………………………………..7000 м Коэффициент наполнения снаряда ВВ (по массе)……………………..0,17 Коэффициент наполнения гильзы порохом (по объему)…………....0,4 Количество знаков массы……………………………………………………………….1 Характеристики осколочного действия снаряда: Приведенная площадь поражения живой силы, (площадь цели – 0,23 квадр. м, энергия убойного осколка – 10 кгс/квадр. см)…………………………………………………………………………368 квадр. м Количество осколков массой более 0,5 г по данным бронеямы, шт……3393, в т.ч. 0,5…2 г. ………………………………………………………………………1995 2…15 г. ………………………………………………………………………1358 15 г. и более………………………………………………………………41 Средняя масса осколка…………………………………………………………2,73 г. Количество осколков массой более 0,5 г по данным дюралевого щита в пересчете на сферу, шт…………………………………………………………2934 Средняя начальная скорость осколков, м/с 100% осколков……………………………………………………………..1350 90% осколков………………………………………………………………….1380 80% осколков…………………………………………………………………..1420 Схема:
Всем интересующимся данной темой советую просмотреть вот эти ссылочки: http://btvt.narod.ru/4/fire.html http://talks.guns.ru/forummessage/42/56.html
В дополнение к информации по 125-мм кумулятивным танковым снарядам: Контактное взрывательное устройство В-15 (3В15) Предназначено для кумулятивных невращающихся (оперенных) артиллерийских снарядов типа 3БК14, 3БК18М калибров от 100 до 125 мм. Состоит из головной части – пьезогенератора В-15ПГ и донной части – предохранительно-исполнительного механизма В-15ДУ, электрическая связь между которыми обеспечивается через металлические детали снарядов. По принципу действия взрывательное устройство – пьезоэлектрическое, с механическими элементами в системе взведения. Имеет одну ступень предохранения, которая снимается под действием осевого ускорения при выстреле снаряда. При встрече снаряда с преградой деформируется защитный колпак взрывателя и происходит механическое нагружение пьезоэлемента с выдачей импульса напряжения на искровой электродетонатор, срабатывание которого через передаточный заряд вызывает подрыв детонатора и боевой части снаряда. Тактико-технические характеристики Габариты, мм: В-15 ПГ…………………………………………………………......................34,4×105,6 В-15 ДУ…………………………………………………………......................42×113,5 Масса, кг: В-15 ПГ…………………………………………………………….....................0,09 В-15 ДУ……………………………………………………………....................0,17 Ускорение для взведения (min), м/с2……………………………......36000 Дистанция взведения (при скорости 550–1035м/с), м……….2,3–40,0 Угол чувствительности (от нормали к преграде), град……….0–70 Вероятность безотказной работы: по броне……………………………………………………………....................0,995 по грунту……………………………………………………………...................0,95 Фото:
125-мм осколочно-фугасный оперенный снаряд 3ОФ19 Предназначен для поражения живой силы, полевых укреплений, инженерных сооружений, огневых позиций артиллерии, минометов, ракетных установок, пехотных огневых средств противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»). Входит в состав выстрела 3ВОФ22. Применяемый пороховой заряд – 4Ж40 / 4Ж52. Масса снаряда – 23 кг. Взрыватель – головной В-429Е (3В21). Снаряжение – тротил (масса – 3,148 кг) – маркировка Т. В донной части стабилизатора установлен трассер. Корпус окрашен в серый цвет. Маркировка: Основное внешнее отличие от снаряда 3ОФ26 – отсутствие переходной втулки под взрыватель (это обусловлено методом снаряжения – снаряд 3ОФ19 снаряжается тротилом методом заливки, а 3ОФ26 – составом А-IX-2 методом порционного прессования). Хвостовая часть с оперением – алюминиевая, поэтому обычно при падении разрушается.
125-мм осколочно-фугасный оперенный снаряд 3ОФ26 Предназначен для поражения живой силы, полевых укреплений, инженерных сооружений, огневых позиций артиллерии, минометов, ракетных установок, пехотных огневых средств противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»). Входит в состав выстрела 3ВОФ36. Применяемый пороховой заряд – 4Ж40 / 4Ж52. Масса снаряда – 23 кг. Взрыватель – головной В-429Е (3В21). Снаряжение – А-IX-2 (масса – 3,4 кг). Толщина стенок корпуса (сталь) – 15-16 мм. В донной части стабилизатора установлен трассер. Корпус окрашен в серый цвет. Основное внешнее отличие от снаряда 3ОФ19 – наличие переходной втулки под взрыватель (это обусловлено методом снаряжения – снаряд 3ОФ19 снаряжается тротилом методом заливки, а 3ОФ26 – составом А-IX-2 методом порционного прессования). Хвостовая часть с оперением – алюминиевая, поэтому обычно при падении разрушается. Фото: Схема: Устройство: После падения (отказник):
125-мм учебно-тренировочный осколочно-фугасный снаряд 3ПУ14 Применяется для обучения загрузке боекомплекта и заряжанию танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»). Взрыватель – макет взрывателя В-429Е. Масса снаряда – 23 кг. Снаряжен инертным составом (масса – 3,148 кг). Корпус окрашен в серый цвет. На головную часть нанесено черное кольцо шириной примерно 50 мм. Макет взрывателя может быть окрашен белой краской. На одной стороне корпуса черной краской наносится маркировка: 125 ПУ14 На противоположной стороне корпуса черной краской наносится маркировка: УЧЕБНО- ТРЕНИРОВОЧНЫЙ Фото:
125-мм практический осколочно-фугасный снаряд 3П23 Применяется для обучения стрельбе из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»). Входит в состав выстрела 3ВП24. Применяемый пороховой заряд – 4Ж40 / 4Ж52. Масса снаряда – 23 кг. Взрыватель – макет взрывателя В-429Е. Снаряжен инертным составом (масса – 3,148 кг). В донной части стабилизатора установлен трассер. Хвостовая часть с оперением – алюминиевая, поэтому обычно при падении разрушается. Корпус окрашен в черный цвет. На одной стороне корпуса белой краской наносится маркировка: ……….Завод-партия-год ………………....125 ………….Весовой знак На противоположной стороне корпуса белой краской наносится маркировка: ……………....ПРАКТ …………….....П23 Фото (левый, маркировка неверная):
Головной механический контактный полупредохранительный взрыватель 3В35 Устанавливается в 100-мм осколочно-фугасные снаряды 3ОФ32 (орудия 2А70, БС-3), 120-мм осколочно-фугасные снаряды 3ОФ49, 3ОФ50 (орудия 2С9, 2С23, 2С31, 2Б16). Масса – 0,54-0,58 кг Высота – 122 мм Очковая резьба – 36 мм Установка вида действия – ручная Температурный диапазон применения - +/- 50 град. С Вероятность безотказной работы – 0,98 ГСХ – 12,5 лет Фото:
3УОФ8 30х165-мм патрон с осколочно-фугасно-зажигательным снарядом ОФЗ. Предназначен для поражения наземных и воздушных небронированных и легкобронированных целей и живой силы противника стрельбой из автоматических пушек 2А42, 2А72, 2А38. Патрон разработан ГУП «ФНПЦ «Прибор» (быв. ГСКБ-398, НИИП, НПО «Прибор», ФГУФ «ГНПП «Прибор»). Техническое описание: Основные элементы патрона: снаряд, боевой (метательный) заряд, гильза, капсюльная втулка ударного действия. Снаряд ОФЗ состоит из корпуса с разрывным зарядом и ввинченного в головную часть взрывателя. Взрыватель предохранительный, с механизмом дальнего взведения и самоликвидатором. Технические характеристики: Калибр……………………………………………………………………………30 мм Масса: -патрона………………………………………………………………….......0,842 кг -снаряда………………………………………………………………….......0,390 кг -ВВ…………………………………………………………………………........0,0485 кг -пороха……………………………………………………………………......0,123 кг -гильзы…………………………………………………………………….......0,318 кг Длина патрона………………………………………………………………..291 мм Взрыватель……………………………………………………………………..А-670М Тип ВВ……………………………………………………………………………..А-IX-2 Марка пороха……………………………………………….....6/7П-5БПфл, пироксилиновый Капсюльная втулка………………………………………....КВ-30 (на резьбе, до 1975 г.) ..............................................................КВ-3-1 (без резьбы, с 1975 г.) Начальная скорость снаряда…………………………………………960 м/с Среднее максимальное давление в канале ствола……3600 кгс/квадр. см Тара: деревянный ящик на 3 металлические коробки по 18 патронов (всего в ящике 54 патрона) Масса ящика………………………………………………………..........62 кг Устройство взрывателя: аналогично устройству взрывателя В-19У для 23-мм патронов с ОФЗ снарядом (ЗУ-23, ЗСУ-23-4). Одним из основных конструктивных отличий является наличие дополнительного предохранителя в составе основной огневой цепи в виде шарика, перекрывающего канал между капсюлем-воспламенителем и усилителем. При резком торможении от удара о цель шарик смещается вперед и открывает канал. Маркировка взрывателя (наносится набивкой): партия-год-марка-завод (например: 135-90..А-670М.ЫЦ). Головная часть взрывателя (носик жестяного колпачка) покрывается лаком розового цвета. Место стыка жестяного колпачка и корпуса взрывателя покрывается краской защитного цвета. Практический снаряд Применяется для обучения стрельбе. Вместо ВВ наполнен инертным составом. Внешним отличием 30-мм практического ОФЗ снаряда является установка баллистической втулки вместо взрывателя. Втулка имеет выбитую маркировку БВ-А-670М. Баллистическая втулка может изготавливаться из алюминия или стали. Окрашивается в зеленый цвет (иногда в зеленый цвет окрашивается только носик баллистической втулки). Также на головную часть корпуса снаряда краской наносится кольцо белого цвета шириной примерно 5 мм. Взрыватель А-670М: Взрыватель В-19У (аналог А-670М):
3УОР6 30х165-мм патрон с осколочно-трассирующим снарядом ОТ. Предназначен для поражения наземных и воздушных небронированных и легкобронированных целей и живой силы противника стрельбой из автоматических пушек 2А42, 2А72, 2А38. Патрон разработан ГУП «ФНПЦ «Прибор» (быв. ГСКБ-398, НИИП, НПО «Прибор», ФГУФ «ГНПП «Прибор»). Техническое описание: Основные элементы патрона: снаряд, боевой (метательный) заряд, гильза, капсюльная втулка ударного действия. Снаряд ОТ состоит из корпуса с разрывным зарядом и трассером, и ввинченного в головную часть взрывателя. Взрыватель предохранительный, с механизмом дальнего взведения и самоликвидатором. Технические характеристики: Калибр……………………………………………………………………………30 мм Масса: -патрона…………………………………………………………………......0,835 кг -снаряда…………………………………………………………………......0,388 кг -ВВ………………………………………………………………………….......0,011 кг -пороха……………………………………………………………………......0,123 кг -гильзы……………………………………………………………………......0,318 кг Длина патрона……………………………………………………………….291 мм Взрыватель…………………………………………………………………….А-670М Тип ВВ…………………………………………………………………………….А-IX-2 Марка пороха……………………………………………….....6/7П-5БПфл, пироксилиновый Капсюльная втулка………………………………………....КВ-30 (на резьбе, до 1975 г.) ..............................................................КВ-3-1 (без резьбы, с 1975 г.) Начальная скорость снаряда…………………………………………960 м/с Среднее максимальное давление в канале ствола……3600 кгс/квадр. см Время горения трассера…………………………………………………не менее 9 с Тара: деревянный ящик на 3 металлические коробки по 18 патронов (всего в ящике 54 патрона) Масса ящика………………………………………………………...........62 кг Практический снаряд отличается от боевого снаряжением (инертный состав вместо ВВ) и установкой баллистической втулки вместо взрывателя. Фото: Практические снаряды (со стальной и с алюминиевой БВ): Капсюльные втулки - старая и новая:

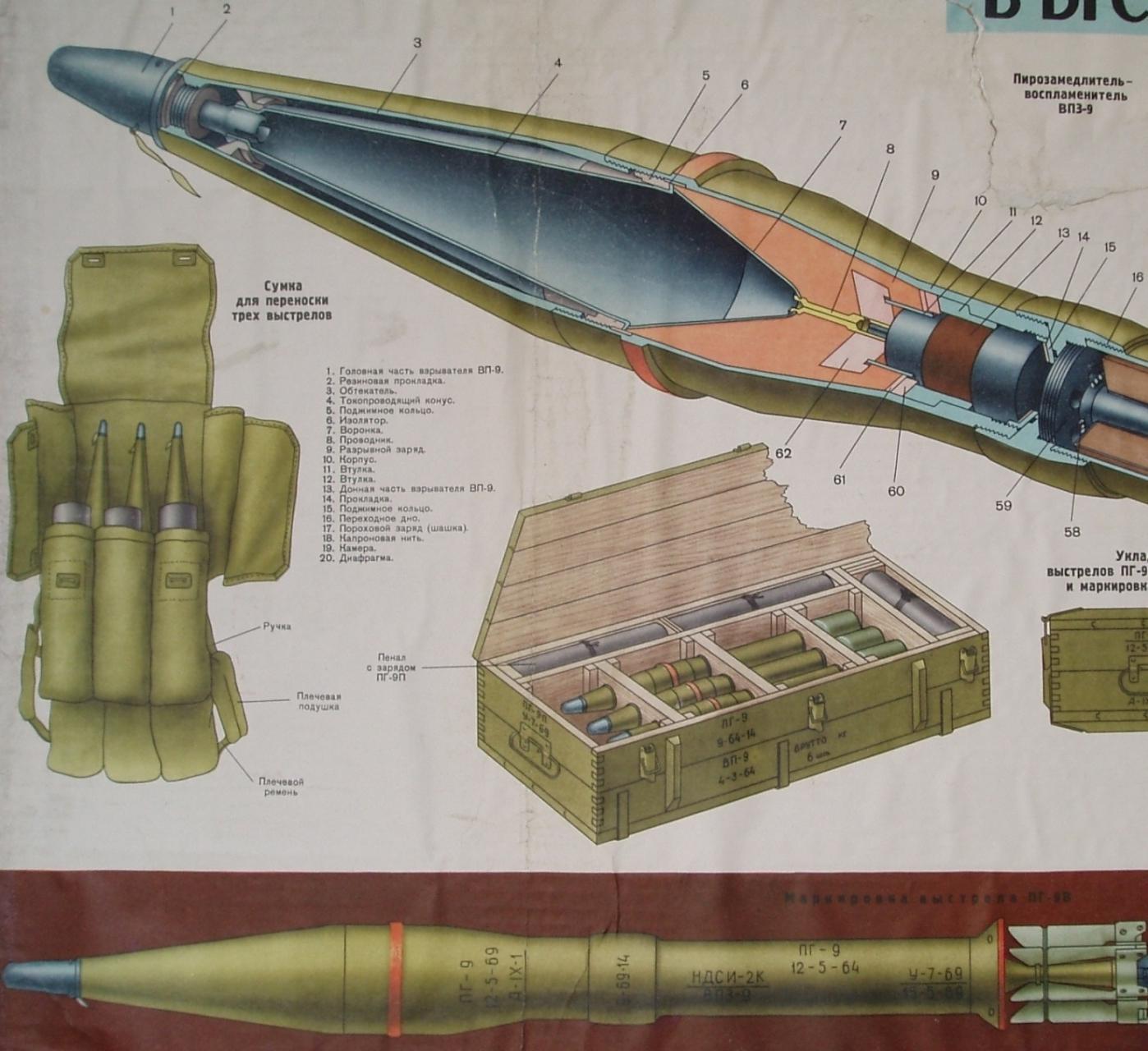

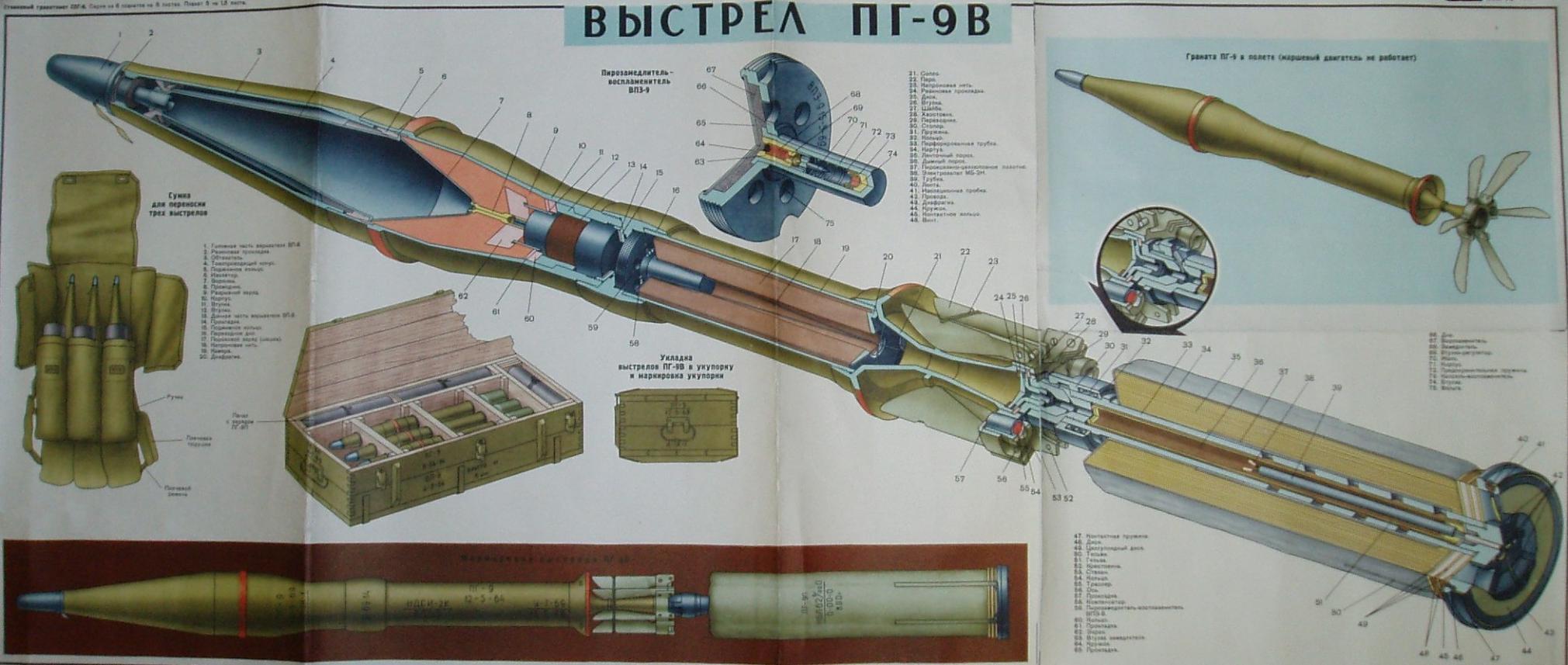

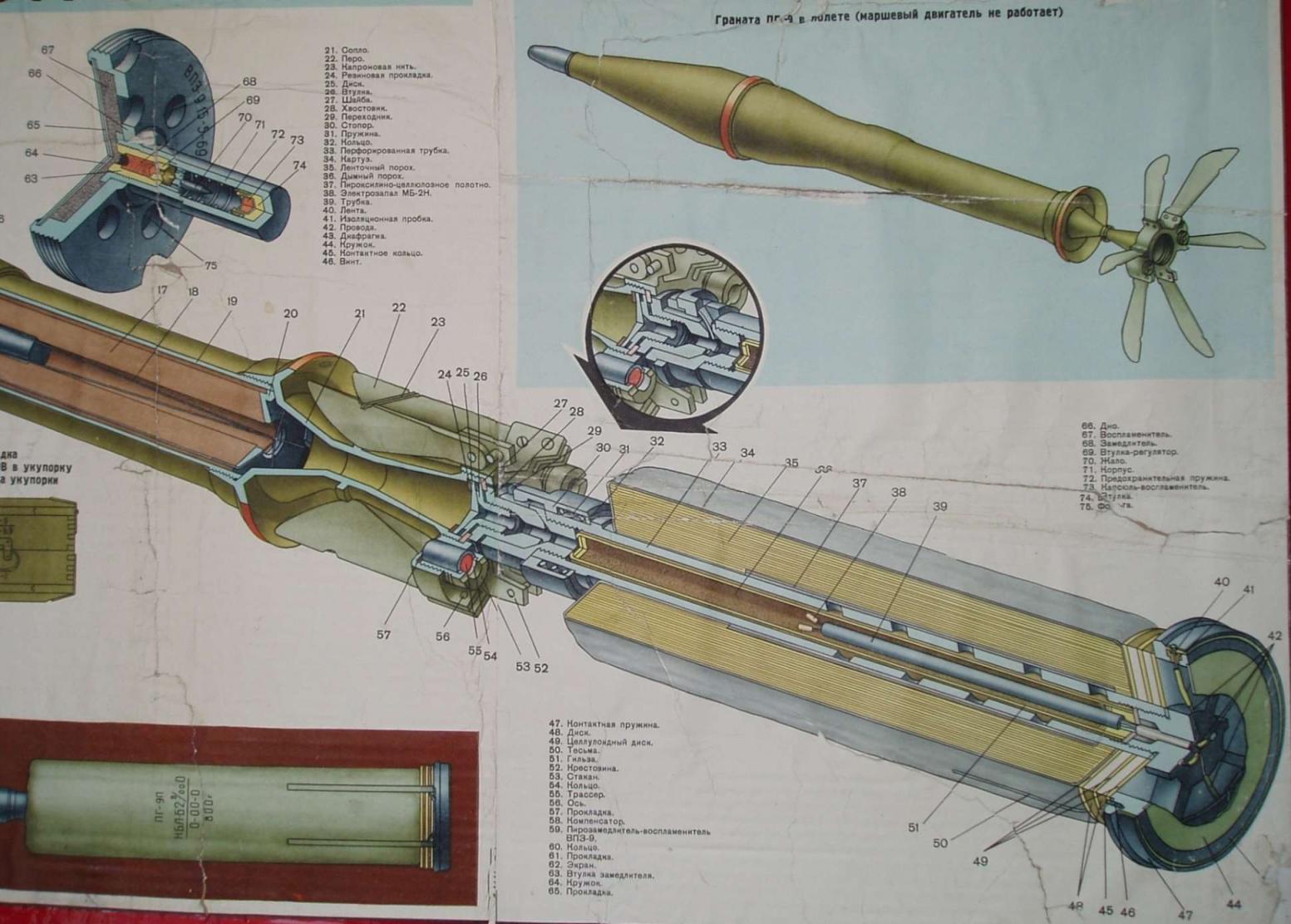

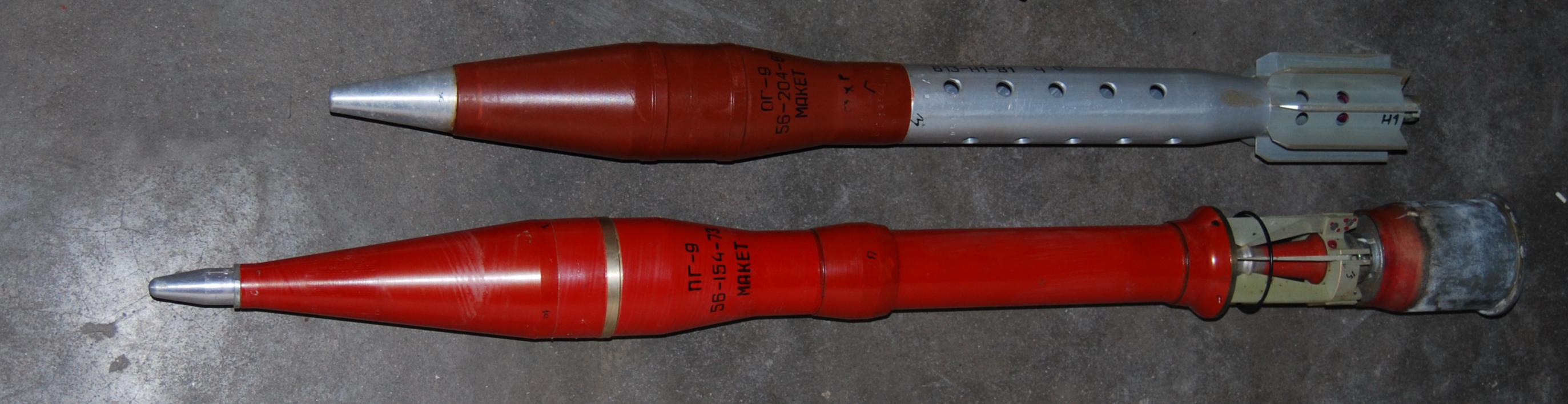

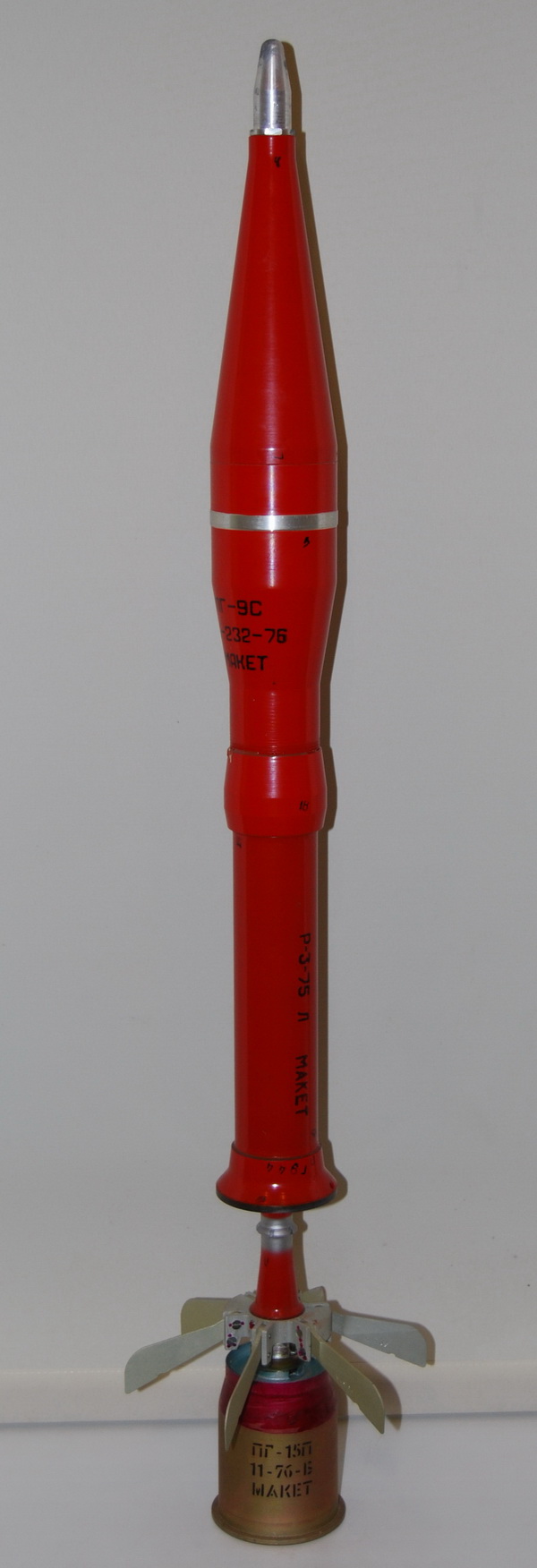

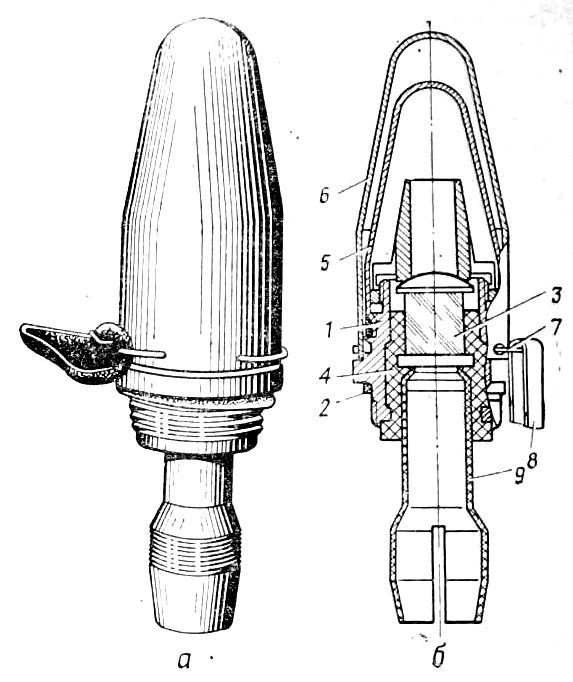

Противотанковый выстрел ПГ-9 для СПГ-9 Граната ПГ-9 - калиберная, кумулятивного действия, с реактивным двигателем. Кумулятивные гранаты ПГ-9 (ПГ-9С, ПГ-9С1) предназначены для поражения танков, самоходных установок всех типов и других бронированных средств противника, для подавления живой силы и огневых средств противника, находящихся в долговременных, дерево-земляных и лёгких укрытия полевого типа или в кирпичных сооружениях городского типа. Действие гранаты состоит в том, что она пробивает броню направленной газометаллической струёй, поражает экипаж, разрушает вооружение и оборудование, воспламеняет горючее и боеприпасы. Граната состоит из головной части ПГ-9Г, являющейся боевой частью гранаты и служащей для поражения цели, реактивного двигателя ПГ-9Л и взрывателя ВП-9. Начальная скорость гранаты обеспечивается стартовым пороховым зарядом. На начальном участке траектории включается реактивный двигатель, увеличивающий скорость гранаты с 400 до 665 м/с. Реактивный двигатель оборудован пирозамедлителем-воспламенителем ВПЗ-9, предназначенным для воспламенения маршевого порохового заряда двигателя в необходимый момент. Для стабилизации гранаты в полёте реактивный двигатель оборудован крестовиной с шестипёрым оперением, раскрывающимся на начальном участке траектории под действием центробежных сил и набегающего потока воздуха. С целью фиксации перья стабилизатора перевязаны капроновой нитью, которая разрушается при выстреле. Кроме того, в транспортном положении оперение гранаты предохраняется от повреждения картонной гильзой, которую необходимо снять перед соединением гранаты со стартовым зарядом. Для обозначения полёта реактивной гранаты она оборудована двумя трассерами, запрессованными в два гнезда крестовины оперения. Стартовый пороховой заряд ПГ-15П предназначен для сообщения гранате начальной скорости. При выстреле размещенная внутри металлической оцинкованной гильзы навеска ленточного бездымного нитроглицеринового пороха марки НБЛ-60 массой около 160 г посредством воспламенителя из 17 г дымного ружейного пороха, заключённых в гильзу из нитроплёнки, получает огневой импульс от ввинченной в торец гильзы электрокапсюльной втулки ЭКВ-23А. Взрыватель ВП-9 - пьезоэлектрический, головодонный, ударно-мгновенного действия, с дальним взведением и самоликвидатором, предназначен для обеспечения разрыва головной части гранаты при встрече с целью. Взрыватель состоит из двух основных частей: головной, ввинченной в обтекатель гранаты, и донной, которая вставляется в донное очко головной части ПГ-9Г. Кумулятивная граната ПГ-9 и пороховой заряд ПГ-9П: а - головная часть гранаты; б - головная часть взрывателя; в - донная часть взрывателя; г - реактивный двигатель со стабилизатором; д - пороховой заряд; 1 - корпус; 2 - обтекатель; 3 - токопроводящий конус; 4 - изолятор; 5 - воронка; 6 - проводник; 7 - разрывной заряд; 8 - экран; 9 - втулки; 10 - камера; 11 - переходное дно; 12 - пирозамедлитель-воспламенитель; 13 - маршевый пороховой заряд; 14 - диафрагма; 15 - капроновая нить; 16 - сопло; 17 - крестовина; 18 - перо; 19 - капроновая нить; 20 - трассер; 21 - хвостовик; 22 - наклонное тангенциальное отверстие сопла; 23 - стальная трубка; 24 - ленточный порох; 25 - перкалевый картуз; 25 - сухарное устройство; 27 - гильза; 28 - дымный порох; 29 - электрозапал; 30 - пластмассовый диск; 31 - целлулоидный диск; 32 - диафрагма; 33 - контактное кольцо; 34 - контактная пружина Взрыватель ВП-9 Головная часть взрывателя: а - общий вид; б - вид в разрезе; 1 - корпус; 2 - резиновая прокладка; 3 - пьезоэлемент (пьезогенератор); 4 - изолятор; 5 - мембрана; 6 - предохранительный колпачок; 7 - чека; 8 - тесьма; 9 - контакт

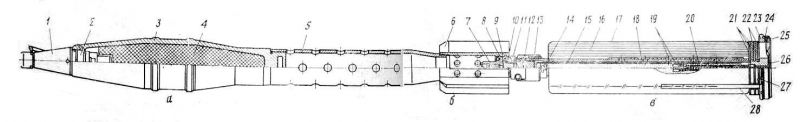

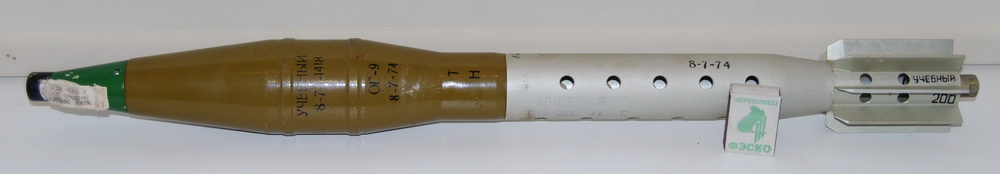

Осколочная граната ОГ-9 для СПГ-9 Осколочная граната ОГ-9 и пороховой заряд ОГ-9П: а - головная часть гранаты; б - стабилизатор; в - пороховой заряд; 1 - предохранительный колпачок; 2 - взрыватель; 3 - корпус; 4 - разрывной заряд; 5 - трубка; 6 - крестовина; 7 - трассер; 8 - стакан; 9 - втулка; 10 - хвостовик; 11 - переходник; 12 - стопор; 13 - пружина; 14 - трубка; 15 - гильза; 16 - ленточный порох; 17 - картуз; 18 - дымный порох; 19 - электрозапал; 20 - трубка; 21 - целлулоидный диск; 22 - пластмассовый диск; 23 - диафрагма; 24 - контактное кольцо; 25 - изоляционная масса; 26 - провода; 27 - пружина; 28 - тесьма
