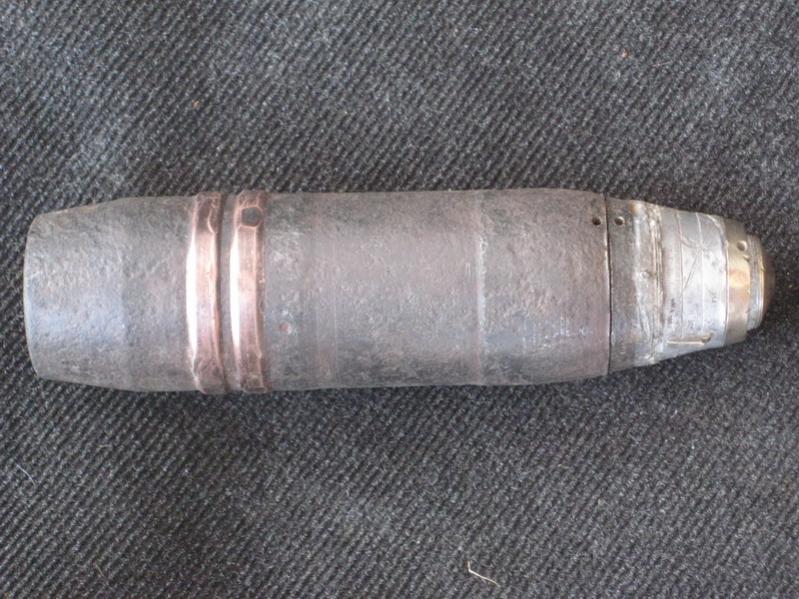

    Доброго дня. Знайдено на полi такий снаряд. Цiкаво вiд чого. Над ним хтось вже попрацював, збитi пояски.
    Спереду залишки алюмiнiевоï голови або перехiдного кiльця.
    Здаеться що iталiэць 75/46.
    Або осколочний зенiтний 76мм
    Заздалегiдь дякую


    Images:

    Останнє редагування: 12 лют 2018
    1. Стан по фото, різьби в ідеалі.
      850 грн.
    2. 400 грн.
    3. Рідкісний варіант повністю в латунному виконанні.
      800 грн.
    4. Мідні снарядні пояски
      600 грн.
    5. Стан та комплектація по фото.Різьби всі робочі,все крутиться.Взривак в повній комплектації,навіть ка...
      1000 грн.
  2. sven1984

    sven1984 Obergefreiter

    Рейтинг:
    4
    Відгуків:
    38
    Лоти
      на продажу:
    0
      продані:
    73
    Повідомлення:
    86
    Адреса:
    Україна
    Здається 53-УШ-361

    Alexandr167, A10A та SKIF mp подобається це.
  3. SKIF mp

    SKIF mp Obergefreiter

    Повідомлення:
    73
    Адреса:
    Плодородное
    Дивився на нього теж, але цей без потоньшеня на самому снарядi. Також невидно контровочного болта i кiльця в яке вкручувалась дистанцiйна трубка.
    Доречi масса 6.5 кг

    sven1984 подобається це.
  4. Дервиш

    Дервиш General-major

    Повідомлення:
    5.429
    Адреса:
    .
    Итак.
    1. То что это 76-мм СОВЕТСКИЙ снаряд - 100 + 1000 процентов.
    2. Было два ведущих пояска, следовательно - зенитный.
    3. Чтобы понять, что это шрапнель или осколочник надо посмотреть какие взрыватели к данным типам боеприпасов шли (рис. 1) у орудий зенитной артиллерии в указанном калибре.

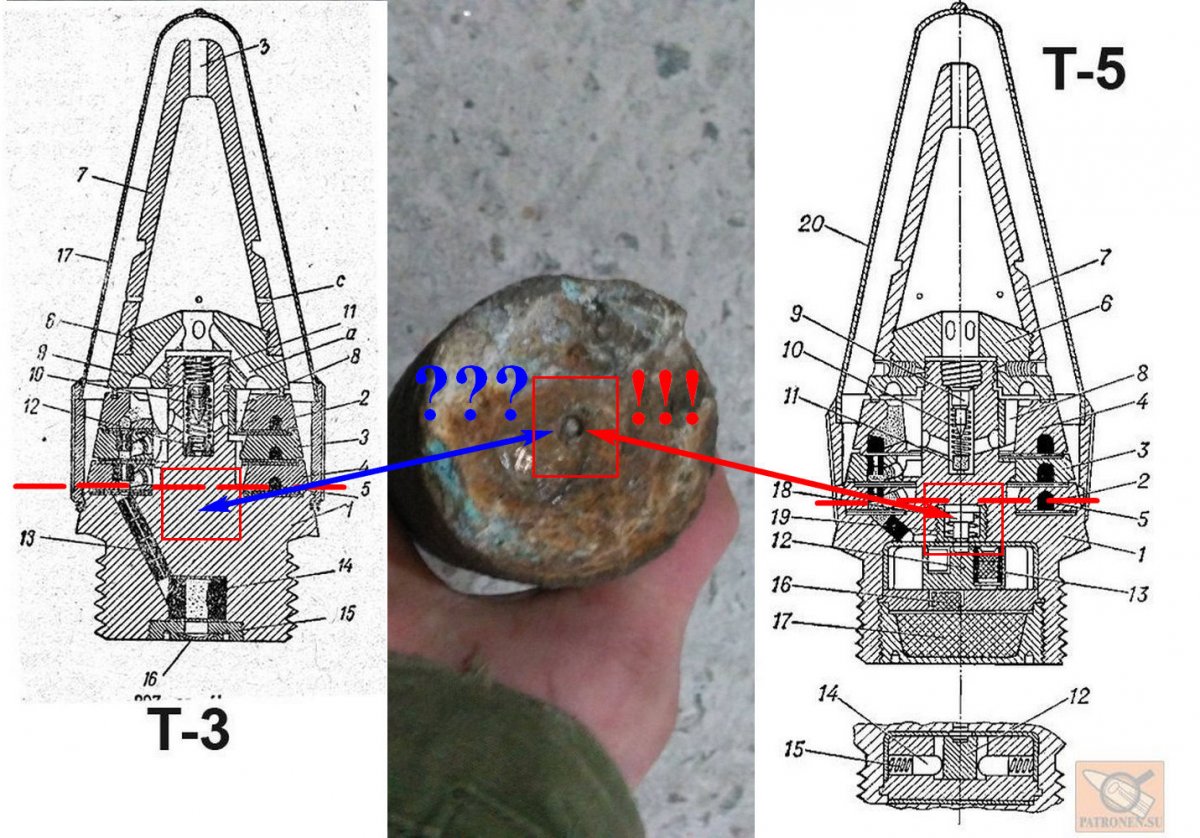

    2. Установив что к осколочнику шел ВЗРЫВАТЕЛЬ Т-5, а к шрапнельнику дистанционная ТРУБКА Т-3 надо посмотреть как они устроены и сравнить с тем что выложил на фото ТС (фото №2). На фото хорошо видно, что "предмет" в голове снаряда сгнил заподлицо с корпусом снаряда, после чего задать вопрос - если в голове у данного снаряда ТРУБКА, то откуда в "красной зоне" на фото ТС "какая-то дырочка"? И сделать великое открытие, что ТРУБКА Т-3 должна или сгнить достаточно высоко "ну на схеме видно где), или сгнить практически полностью чтобы мы смогли увидеть некое "отверстие" ....А вот на ВЗРЫВАТЕЛЕ Т-5 достаточно сгнить именно верхней части снаряда чтобы наблюдать картину которая видна на фото ТС. И диаметр отверстия будет как раз "маленький"....
    4. Так что - ЭТО ОСКОЛОЧНАЯ граната УО-361Д. И вместо свинца, внутри снаряда мы имеем сохранившийся детонационный узел сопряженный с взрывчатым веществом в количестве 458 грамм.
    P/S "Чистая математика"...И матчасть....


    Images:

    УО-361Д_к зенитке обр.1931 и 1938 г._1.jpg
    УО-361Д_к зенитке обр.1931 и 1938 г._2_Т-3 и Т-5.jpg
    УО-361Д_к зенитке обр.1931 и 1938 г._3.jpg
  5. SKIF mp

    SKIF mp Obergefreiter

    Повідомлення:
    73
    Адреса:
    Плодородное
    Большое спасибо. За такой подробный разбор, Воп отправляется на свалку истории закопанным поглубже.
    Тоже склонялся к этому варианту но не нашел на данной болванке контровочный винт фиксирующий трубку.

    sven1984 подобається це.
  6. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Логика верная, но кажется неправильным уровень среза. Хотя ракурс не дает возможности утверждать.
    Видится гораздо ниже, почти донышко трубки, ниже середины резьбы.
    Там где у Т5 должны торчать были потроха вместо подозрительного канала.
    А на Т3 как раз похоже.

    sven1984 подобається це.
  7. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Так не только в винте дело. Там ещё переходник должен быть вкручен в стакан. В этом основное отличие от осколка. В осколка нет переходника и стакан короче.

    sven1984 подобається це.
  8. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Та самое простое - глянуть есть переходник или нет.
    То вы слишком глубоко зашли. Он бывает плохо видим. Ржавчина забивает шов. Но если наждачной пройтись или напильником - хорошо видно.

    Дервиш, sven1984 та votaga подобається це.
  9. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    sven1984 подобається це.
  10. votaga

    votaga General-leutnant

    Повідомлення:
    30.361
    Можно проверить край стакана.


    sven1984 подобається це.
  11. SKIF mp

    SKIF mp Obergefreiter

    Повідомлення:
    73
    Адреса:
    Плодородное
    Переходника точно нету.


    Images:

    Дервиш подобається це.
  12. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Я бы не был так уверен. А мне вот виден стык. Чистить нужно. На ржавом корпусе его не видно.

    Ш-361 переходник.JPG

  13. Дервиш

    Дервиш General-major

    Повідомлення:
    5.429
    Адреса:
    .
    Вы путаете О-361 и О-361Д. Это таки две больших разницы.

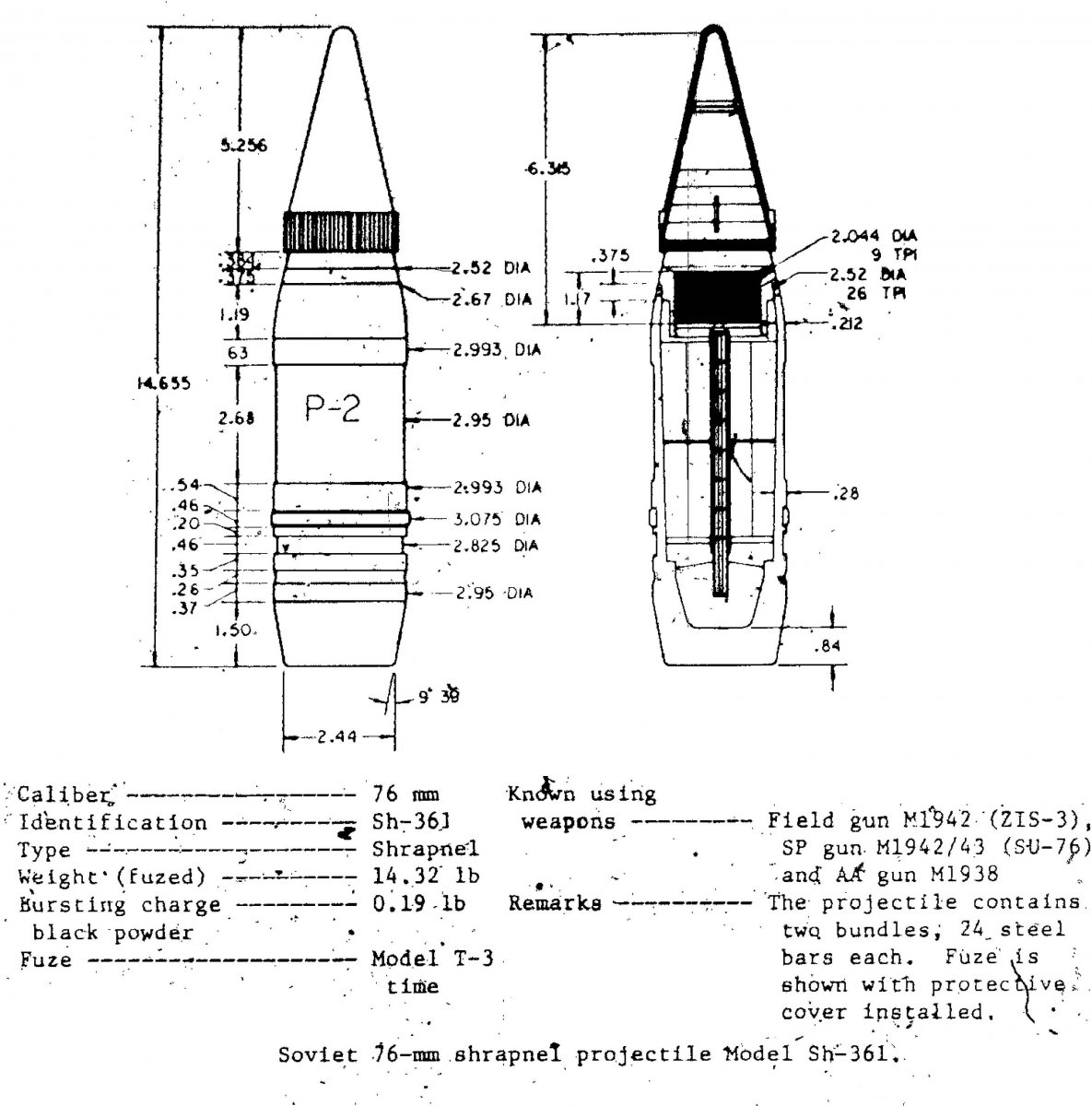

    Господа. Я же НЕ ЗРЯ указал индекс снаряда - УО-361Д.... "Д !!!"....и даже схему приложил с его размером (уж какая есть, сорри). ОН не может быть КОРОЧЕ шрапнельника, он длиннее...Опять математика - 2,54 х 9,94 = 25,25 см (возьмем 25 см - это О-361Д); теперь 2,54 х (14,655 - 5,256) = 23,87 см (ну возьмём 24 - это Р-2). Разница в один сантиметр. На фото №2 ХОРОШО ВИДНО - длина снаряда 25 сантиметров. Еже раз выкладываю шрапнельник (из бывшего зенитного) и осколочник и индексом "Д".
    P/S ИМХО конечно.


    Images:

    УО-361Д_к зенитке обр.1931 и 1938 г..jpg
    Сергей Александрович 55 подобається це.
  14. Alexandr167

    Alexandr167 General-leutnant

    Рейтинг:
    3
    Відгуків:
    33
    Лоти
      на продажу:
    0
      продані:
    42
    Повідомлення:
    11.937
    Адреса:
    Украина
    Но переходника то и в О-361Д нет.
