Система "Мистель"

Тема у розділі 'Авіабудування', створена користувачем rabbe, 10 бер 2006.

  1. rabbe

    rabbe Oberschütze

    Повідомлення:
    63
    "Мистель" - беспилотный самолёт-снаряд. Состоял из самолёта-истребителя в верхней части и планера-заряда. И так начнем...

    PURGEH подобається це.
  2. Цікаві лоти

    1. Кокарда на кепку/пілотку Luftwaffe. Стан - мінт!
      700 грн.
    2. 200 грн.
    3. Жестяная (сталь) звёздочка РККА, выпуск военного времени. Оригинальная и не пользованная. Такие звёз...
      100 грн.
    4. Пара шифровок на погони німецьких музикантів. Стан - мінт!
      300 грн.
    5. Емблеми на погони/петлиці. Війська зв'язку РСЧА.
      800 грн.
  3. Kundschafter

    Kundschafter Obergefreiter

    Повідомлення:
    333
    Адреса:
    Город хлебный.
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

    Есть у кого фотки самолета-снаряда Mistel модификации Ju-88

  4. Josef Danel

    Josef Danel Moderator

    Повідомлення:
    32.093
    Адреса:
    Kyiv, Ukraine
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

    ......................


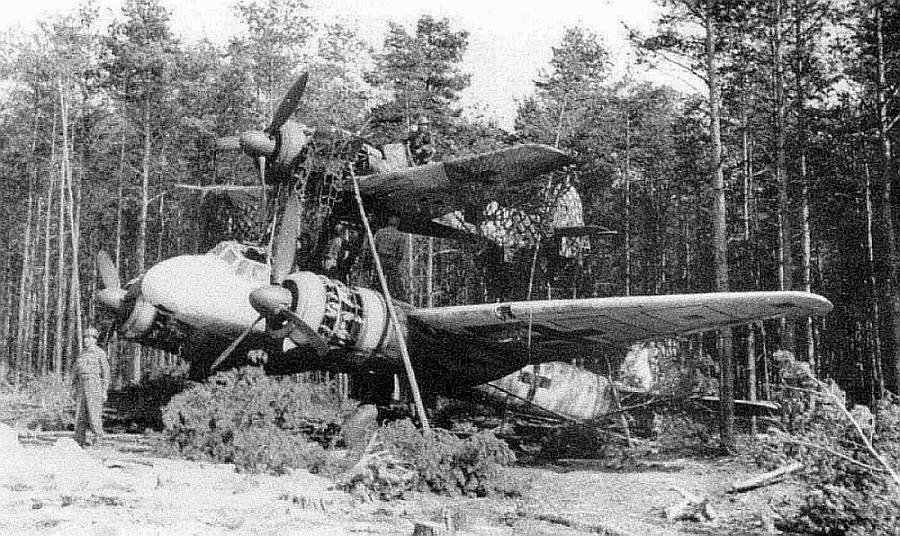

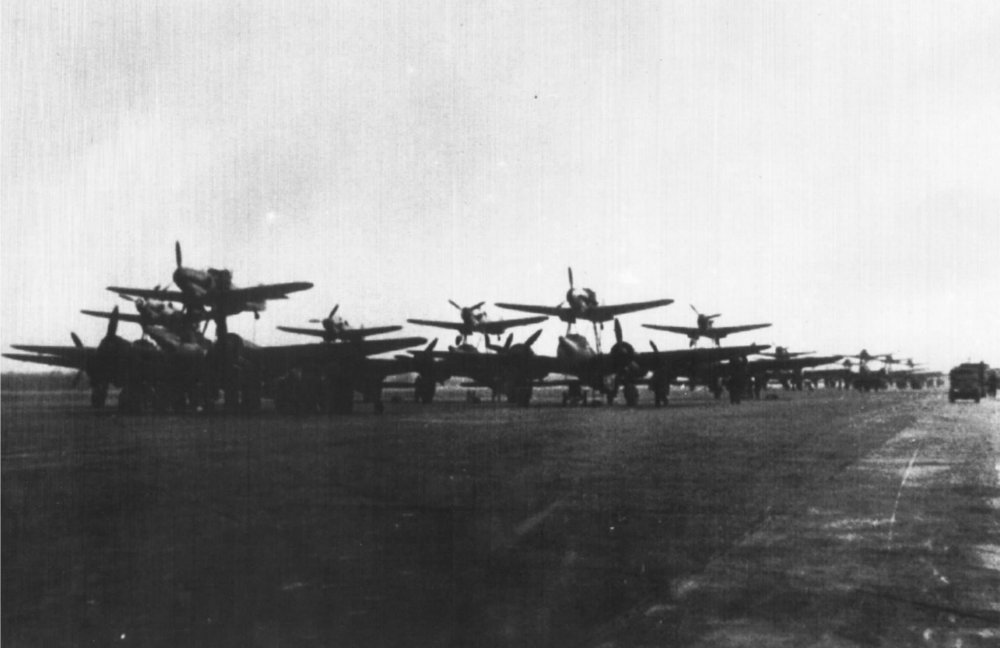

    Images:

  5. Josef Danel

    Josef Danel Moderator

    Повідомлення:
    32.093
    Адреса:
    Kyiv, Ukraine
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

    ...........


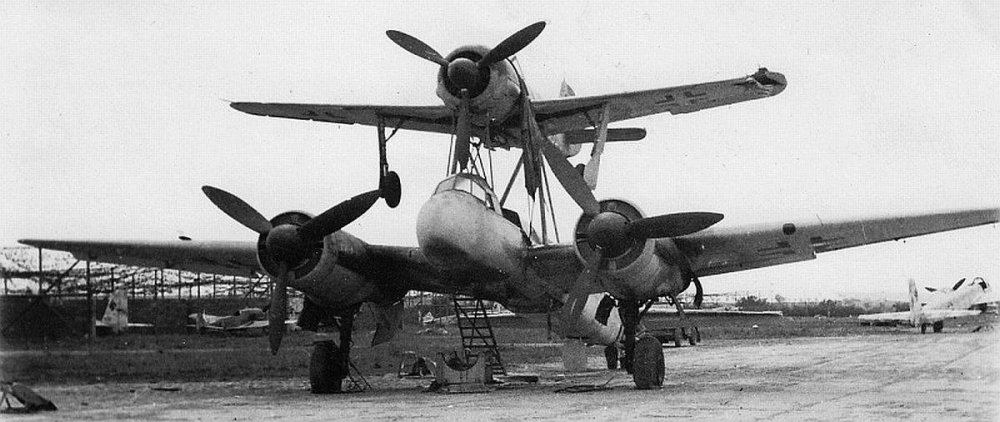

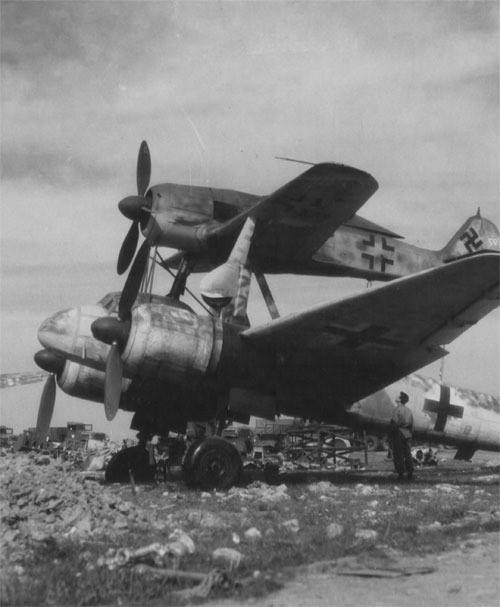

    Images:

  6. Gerhard

    Gerhard Leutnant

    Повідомлення:
    3.075
    Адреса:
    Thule
    Мистелы.

    Я-то всё ждал, думал, может кто запостит наконец эти мистелы. Так нет, а пока с постом возился, пошло-поехало.:) Ладно, оставлю уже так, пару фото там ещё не выкладывалось.


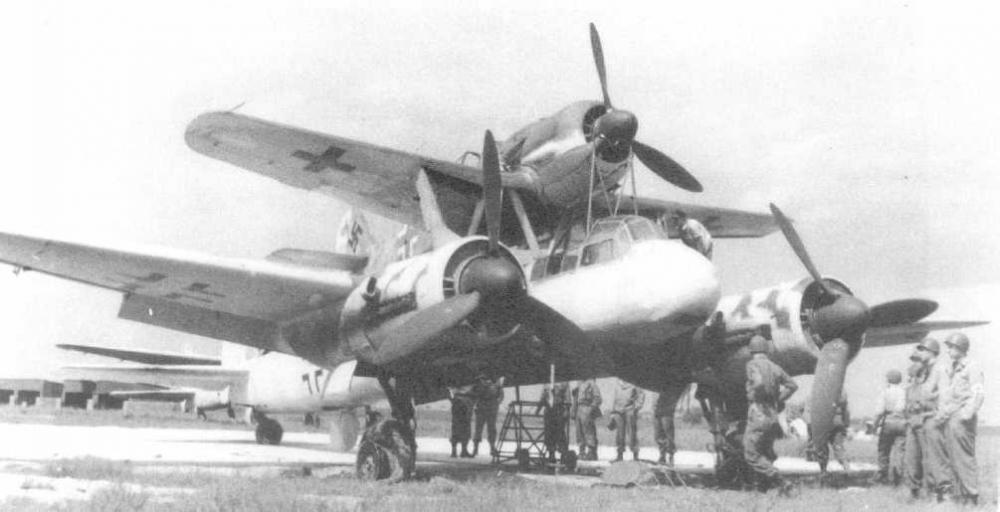

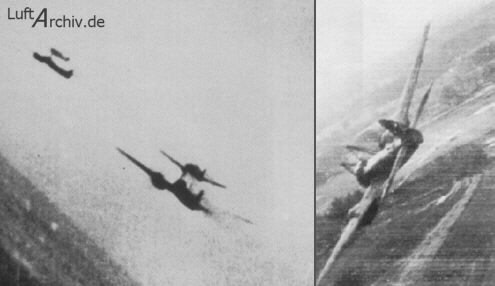

    Images:

  7. Kundschafter

    Kundschafter Obergefreiter

    Повідомлення:
    333
    Адреса:
    Город хлебный.
    Re: Авиабомбы, ракеты, НУРС и торпеды люфтваффе

    Камерады,спасибо за фотки:smile_12:!Очень пригодились.
    ***
    В свою очередь нашел немного инфы про немецкие "летающие бомбы" (и не только) здесь:http://i16fighter.narod.ru/zveno/pr1.htm

    [​IMG]

    Арт по Мистелям разместил в теме - http://reibert.info/forum/showthread.php?t=43821

  8. Golovin-V-V

    Golovin-V-V Obergefreiter

    Повідомлення:
    159
    Адреса:
    Москва
    Re: Бомбы на вооружении в люфтваффе

    Хочу внести поправку.
    Это не пилатируемая ракета Fi 103.
    Это самолёт- снаряд DB P.F
    На самолете-снаряде DB P.F, применялся ТРД BMW 018. Он устанавливался над кабиной, что давало летчику шанс в аварийной ситуации совершить вынужденную посадку на фюзеляж. В носовой части фюзеляжа размещался боевой заряд весом 3 тыс. кг. После наведения на цель своего самолета летчик сбрасывал расположенный под ним люк, выпадал из кабины, а затем спускался на парашюте. До конца войны проект DB P.C/P.E/P.F не был реализован.

    Характеристики DB P.F.

    размах крыла -9 м; длина самолета - 12,96 м; высота - 3,0 м; максимальная ско¬рость — 1050 км/ч.

    1 людині також подобається це.
  9. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина
    Re: Самолет-снаряд системы "Мистель"

    1 Klemm Kl 35A- DFS 230 Gespann

    2 Das FW 56 -DFS 230-Gespann


    Images:

  10. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Re: Самолет-снаряд системы "Мистель"

    Нашёл у себя довольно интересные цветные фото:

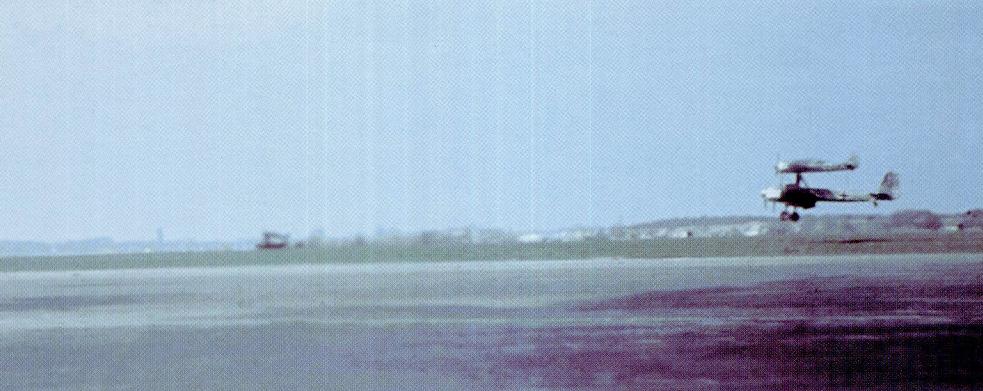

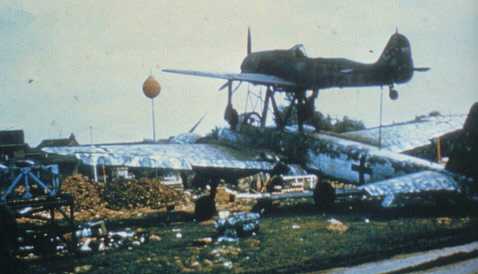

    1. Учебный "Mistel 2" заходит на посадку, аэродром Бург, апрель 1945 года. Пилот - оберст Герберт Кунц. II./KG 200

    2. Герберт Кунц в кабине "пилотажной части" Мистеля - в Fw-190, который скреплён с Ju-88.

    Если присмотреться, то сзади можно увидеть еле различимую тень от самолёта, по которой, впрочем, можно понять, насколько высока была вся конструкция.


    Images:

    Mistel Kunz.JPG
    legko подобається це.
  11. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801
  12. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам

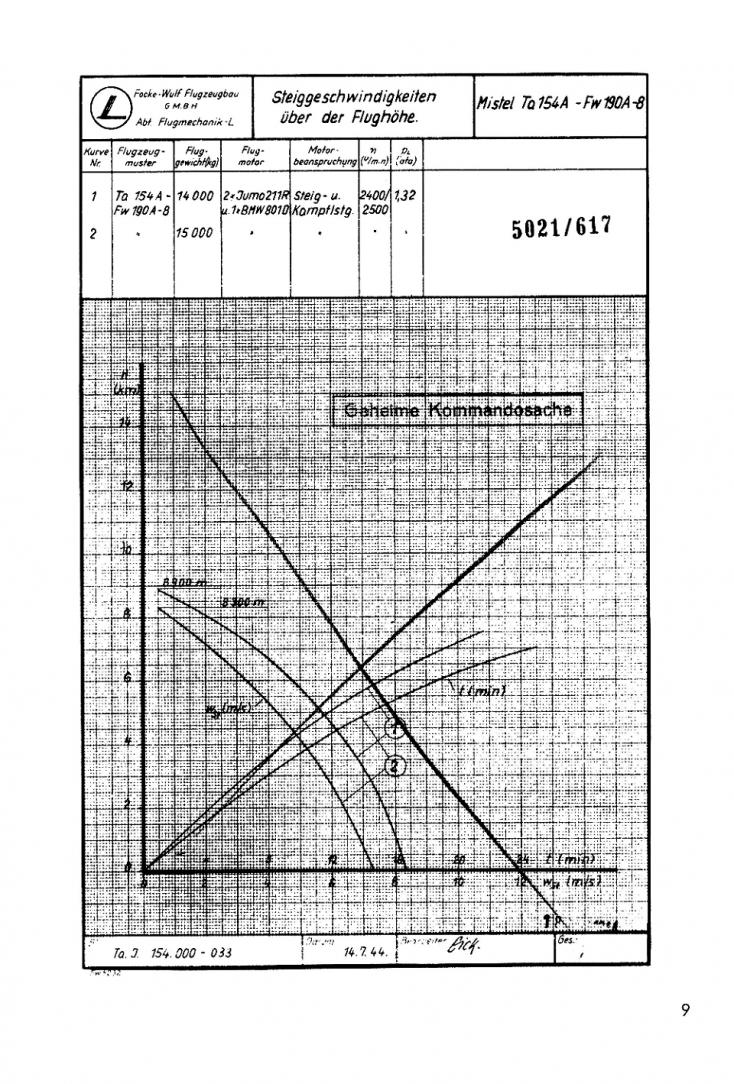

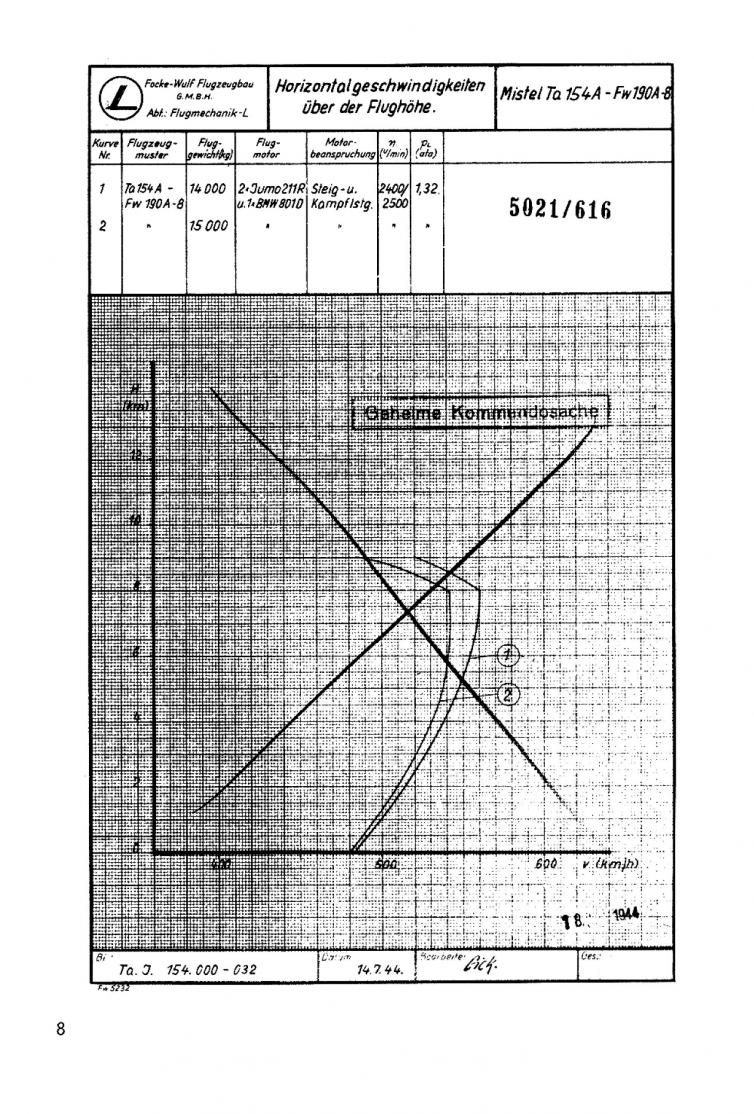

    Графики скорости и скороподъёмности системы Fw-190A-8 + Ta-154A, июль 1944
    Взлётный вес - 14 тонн, боевой режим при 1,32 ата и макс. 2500 об\мин

    Достаточно неплохо, если учесть аэродинамику объекта и общий вес взрывчатки (Sprengkörper) в 2500-3000 кг.

    В целом вес суммировался так:
    Ta-154 пустой вес - 6160 кг, его топливо - 1170 кг, масло - 100 кг, взрывчатое вещество - 2500 кг, всего = 9930 кг. К этому прибавляется взлётный вес "фокке-вульфа" (невооружённого) - 4100 кг, всего 14030 кг.

    Был такой-же вариант, но с массой взрывчатки 3500кг плюс балласт 100 кг, с итоговым весом 15 с лишним тонн. Но испытаний последнего варианта не было, поэтому нет и графиков.

    PS Взято из Focke-Wulf Flugzeugbau №26a. 5021\609, Kurzbeschreibung Mistel Ta-154A - Fw-190A-8 "Beethoven".
    (Интересно, что в шапке даны сразу два прозвища проекта - и "Мистель", и "Бетховен")


    Images:

    та 154.jpg
    та 154_2.jpg
  13. Golovin-V-V

    Golovin-V-V Obergefreiter

    Повідомлення:
    159
    Адреса:
    Москва

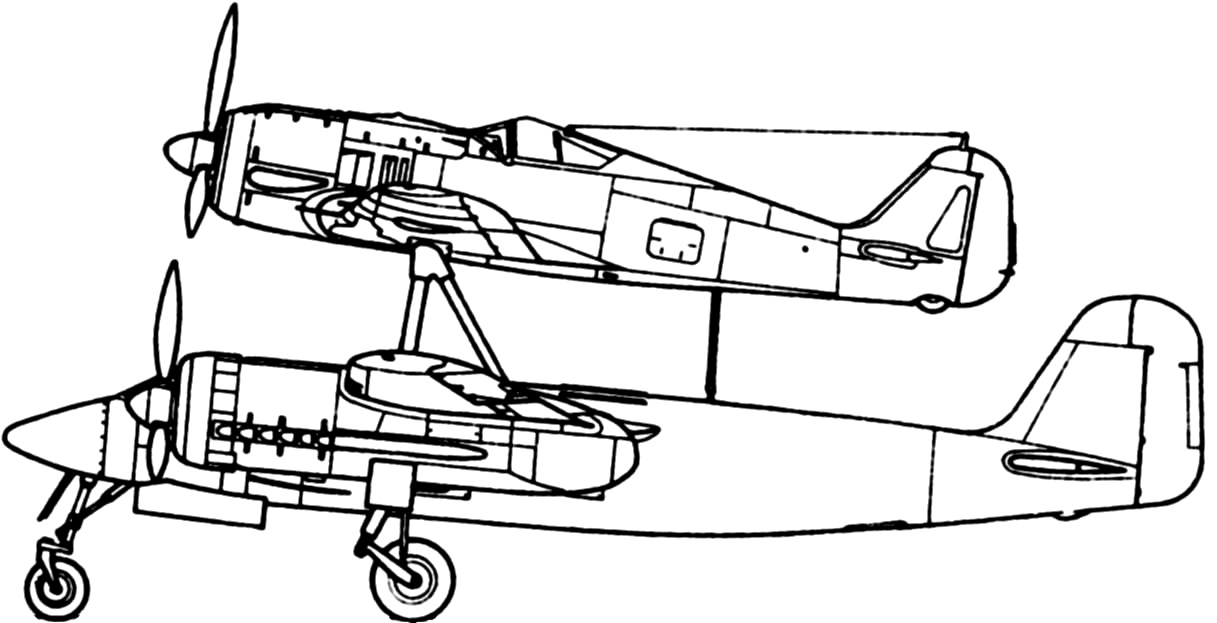

    Mistel Fw.190А-0 & Ta.154А-0


    Представлял собой связку из начиненного 2000 кг взрывчаткой нижнего самолёта Та.154А и верхнего самолёта управления Fw.190A-8.Разработка этой связки началась летом 1944 г., она предназначалась для атак строя бомбардировщиков. Предполагалось, что после нацеливания на строй бомбардировщиков лётчик отцепит Та.154А , подрыв боезаряда должен был осуществляться по радио. Под самолёты – снаряды были переоборудованы шесть машин Та.154А, которые проходили лётные испытания.
    Кроме того, разрабатывалась связка из двух самолётов
    Та.154,при этом самолёт управления буксировал самолёт – снаряд на жёстком буксире. При подлёте к строю бомбардировщиков буксир сбрасывался

  14. Set Izengrimm

    Set Izengrimm Schütze

    Повідомлення:
    15.902
    Адреса:
    Чорний Вігвам
    Минимальный вес ВВ - 2500 кг до максимума 3500. Графики и весовые данные - как раз в предыдущем посте №12.

  15. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

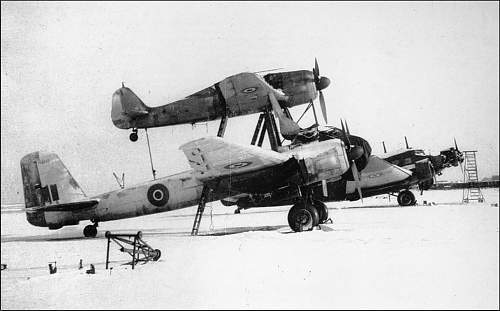

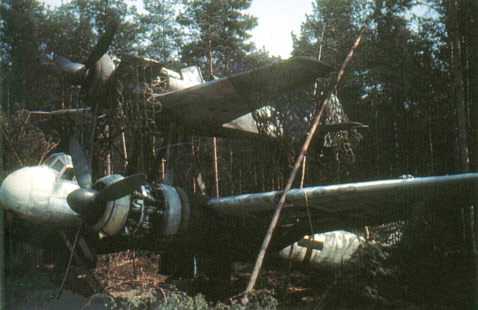

    Трофейный "Мистель"


    Images:

    Ca mistel.jpg
  16. legko

    legko Oberstleutnant

    Повідомлення:
    10.440
    Адреса:
    31. Juni

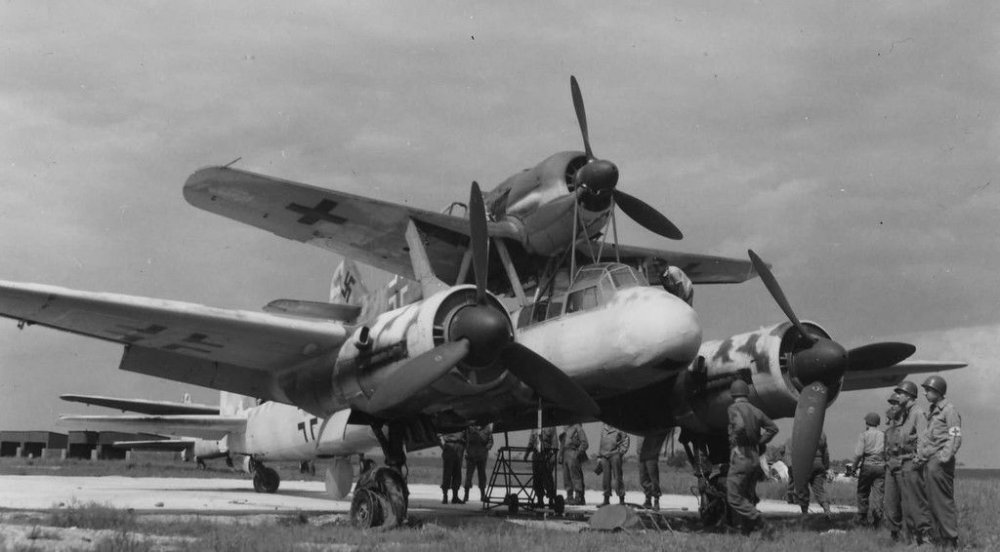

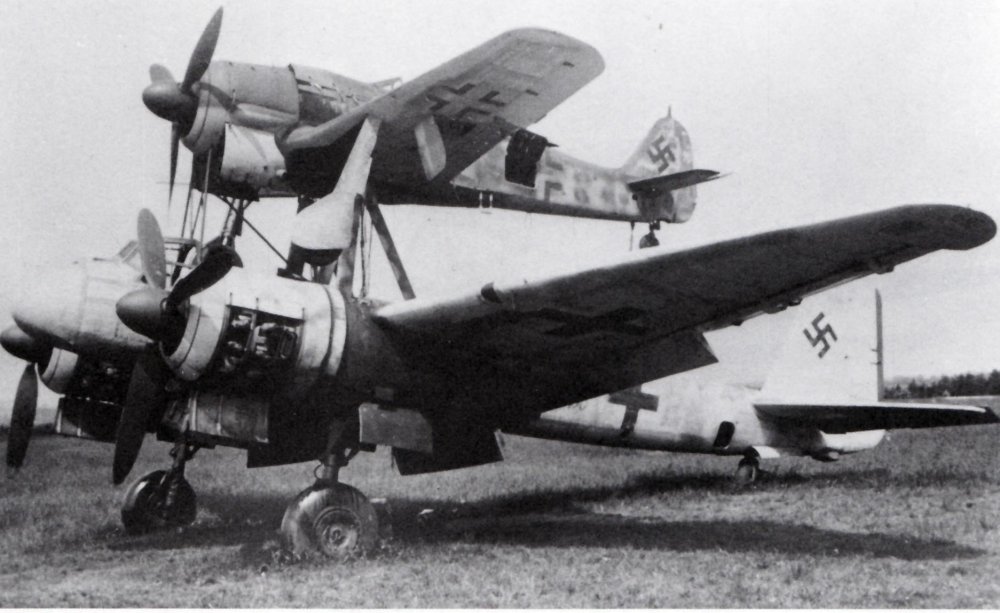

    Fw190 Ju88


    Images:

    Fw190 Ju88.JPG
  17. legko

    legko Oberstleutnant

    Повідомлення:
    10.440
    Адреса:
    31. Juni
    Mistel


    Images:

  18. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина
    Mistel-Gespann Fi 103 und Fw 190
    Mistel FW 190 F-8 mit Fi-103 Reichenberg 4.jpg



    Mistel-Gespann mit Me 328

    Останнє редагування модератором: 17 лют 2015
  19. legko

    legko Oberstleutnant

    Повідомлення:
    10.440
    Адреса:
    31. Juni
  20. legko

    legko Oberstleutnant

    Повідомлення:
    10.440
    Адреса:
    31. Juni

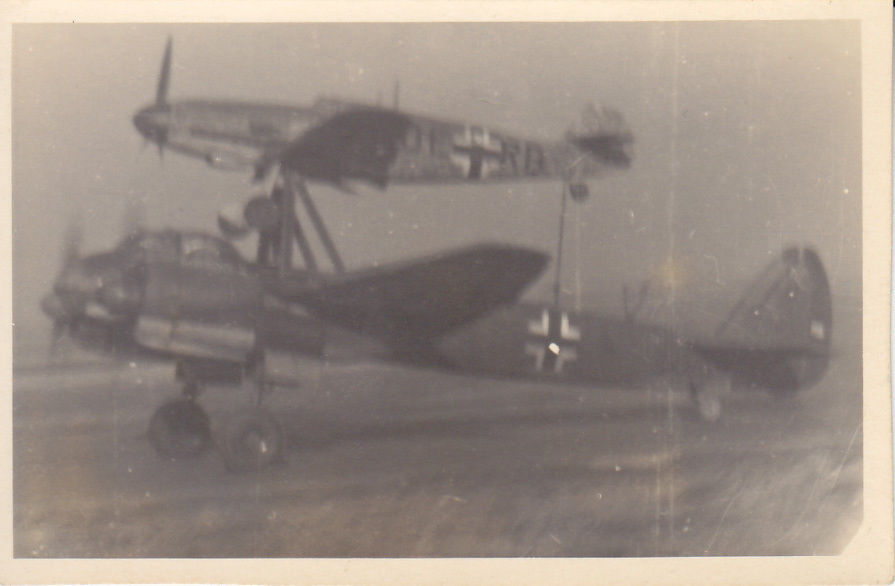

    Mistel Me109F-2 "DE+RB" mit der Zahl 36 im Balkenkreuz mit Ju88A II./KG200 Magdeburgim Dezember 1944.


    Images:

  21. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина
    FW 190 / Ju 88 идёт на взлёт
    [​IMG]

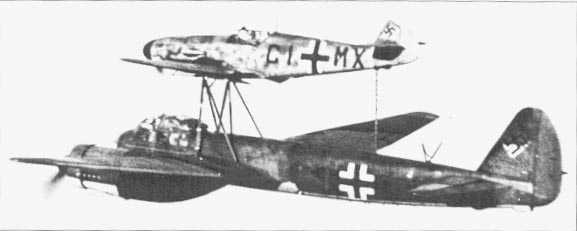

    Bf 109 / Ju 88


    [​IMG]

    такие архивные фотофайлы
    [​IMG]
    [​IMG]

    legko подобається це.
  22. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина

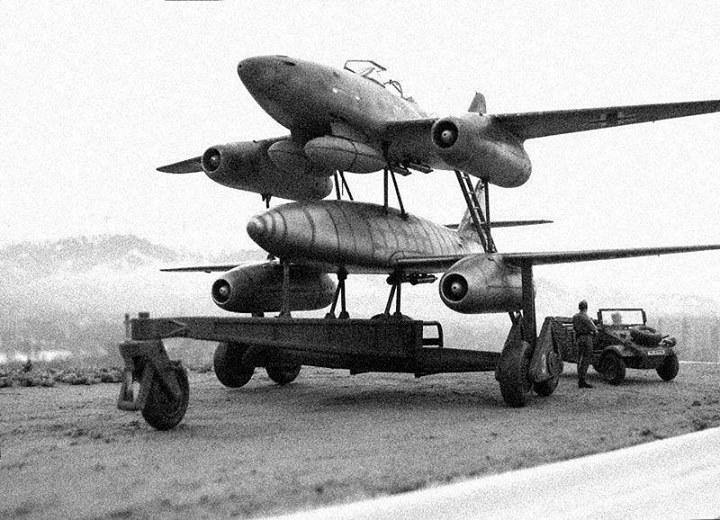

    реактивная система из двух Ме-262


    Images:

    Bazilio32 та Set Izengrimm подобається це.
  23. legko

    legko Oberstleutnant

    Повідомлення:
    10.440
    Адреса:
    31. Juni
    Стендовый моделизм, фото стилизовано под старину.

  24. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина
    может, и так, но система существовала

    1 Me 262 A2a/U2 - Me 262 A
    [​IMG]

    2 Me 262 A1/A2 - Me 262 A
    [​IMG]

    legko подобається це.
  25. unixaix

    unixaix Hauptmann

    Повідомлення:
    9.769
    Адреса:
    Баварщина
    по реактивной системе Ме-262 ещё такой документ сохранился
    [​IMG]

  26. legko

    legko Oberstleutnant

    Повідомлення:
    10.440
    Адреса:
    31. Juni
