ШН Манлихер М-95

Тема у розділі 'Реставрація знахідок', створена користувачем VitalicBondarchuk1974, 16 січ 2023.

  1. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    Всем Привет!
    Парни подвернулась удача :)

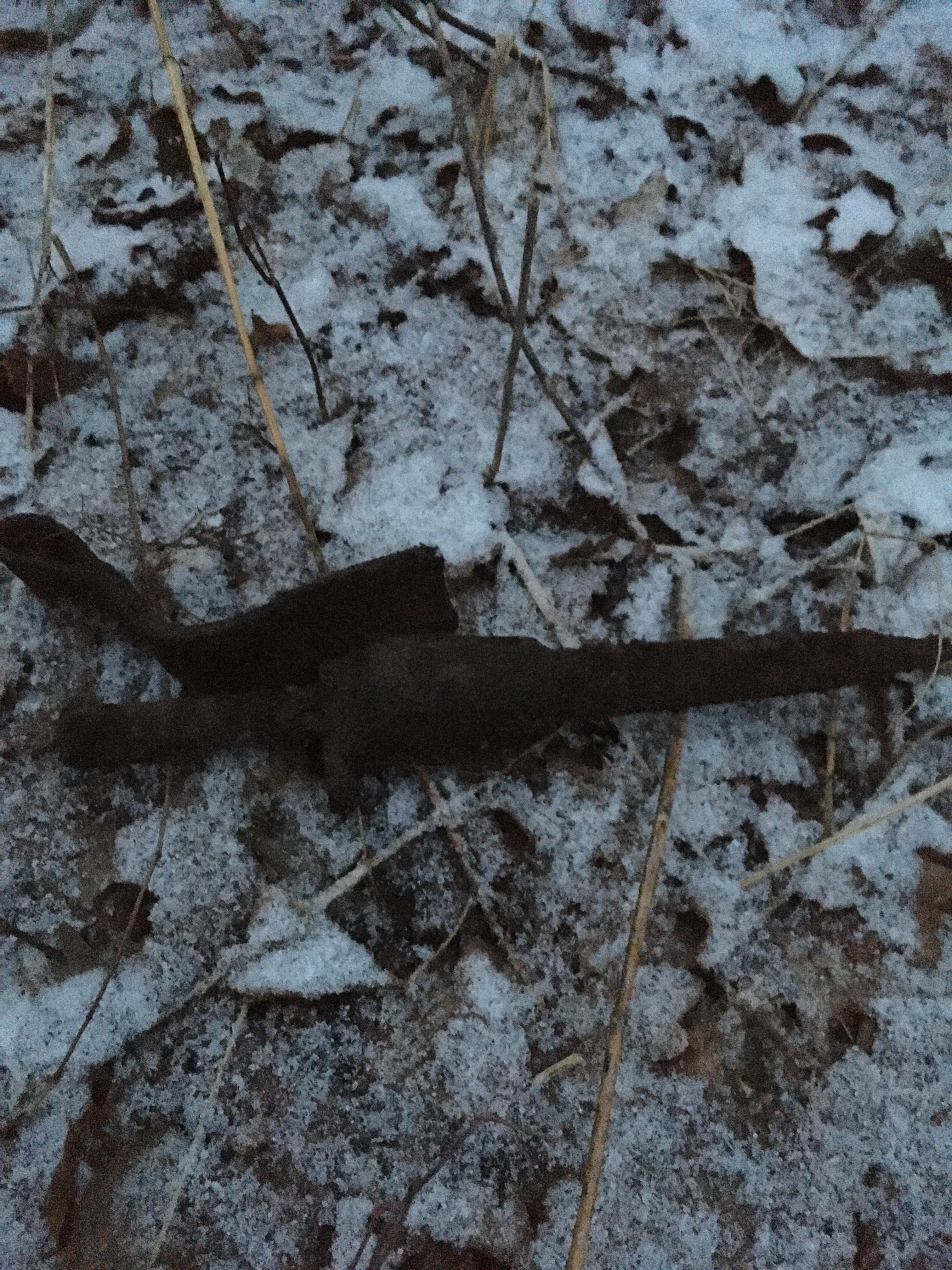

    В плане находки.. шёл домой уже по битым местам по темну почти и решил копнуть сигнал :)

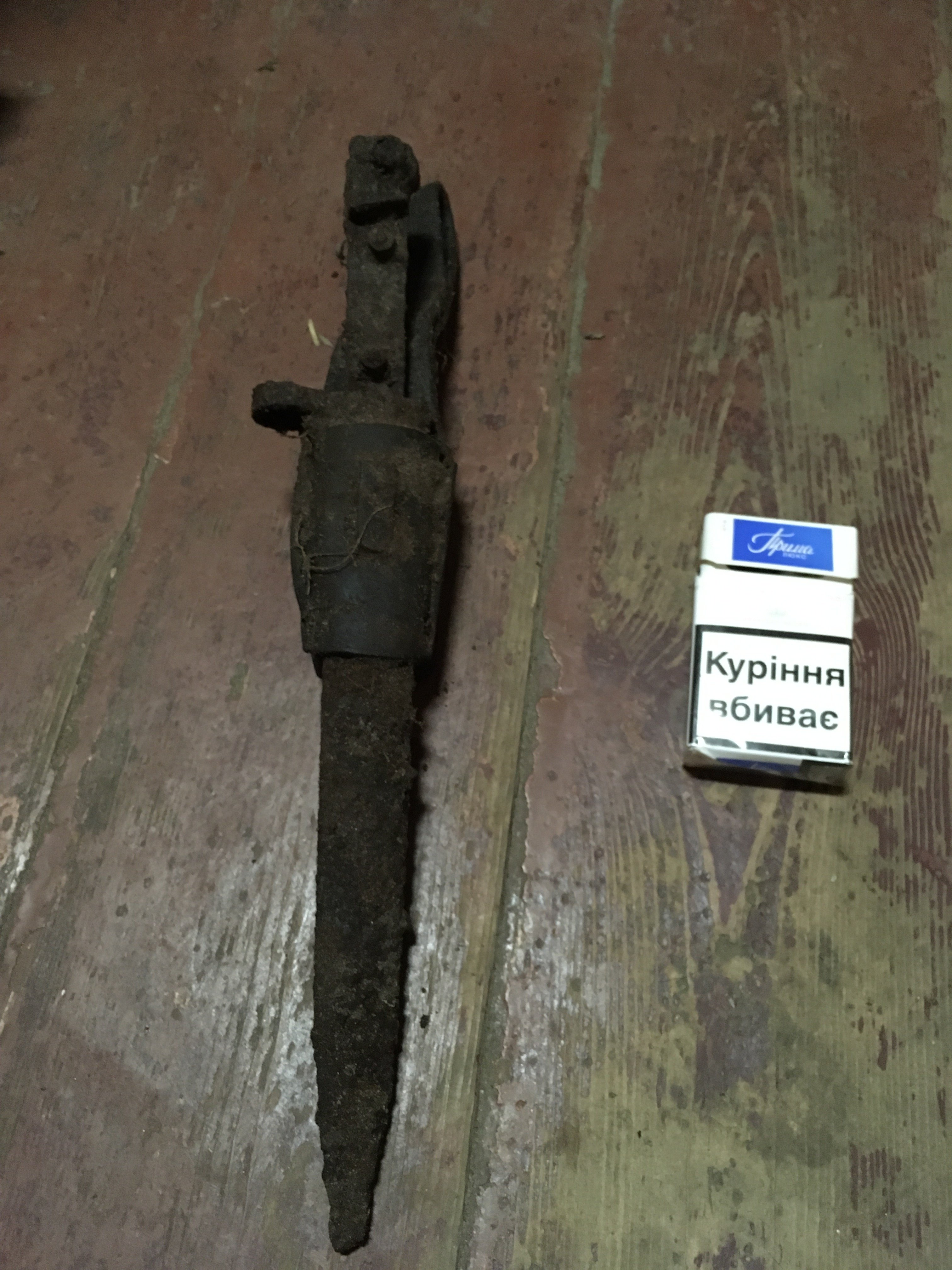

    Не вольно АХНУЛ ! В полном обвесе.. думал СВТ, но Камрады Тут подсказали что это. Эйфория была неделю:) DCB47E15-A5DE-4AA2-9962-197A1EE6C8CE.jpeg F74B42CE-93CF-4688-944B-5C8632C3506D.jpeg

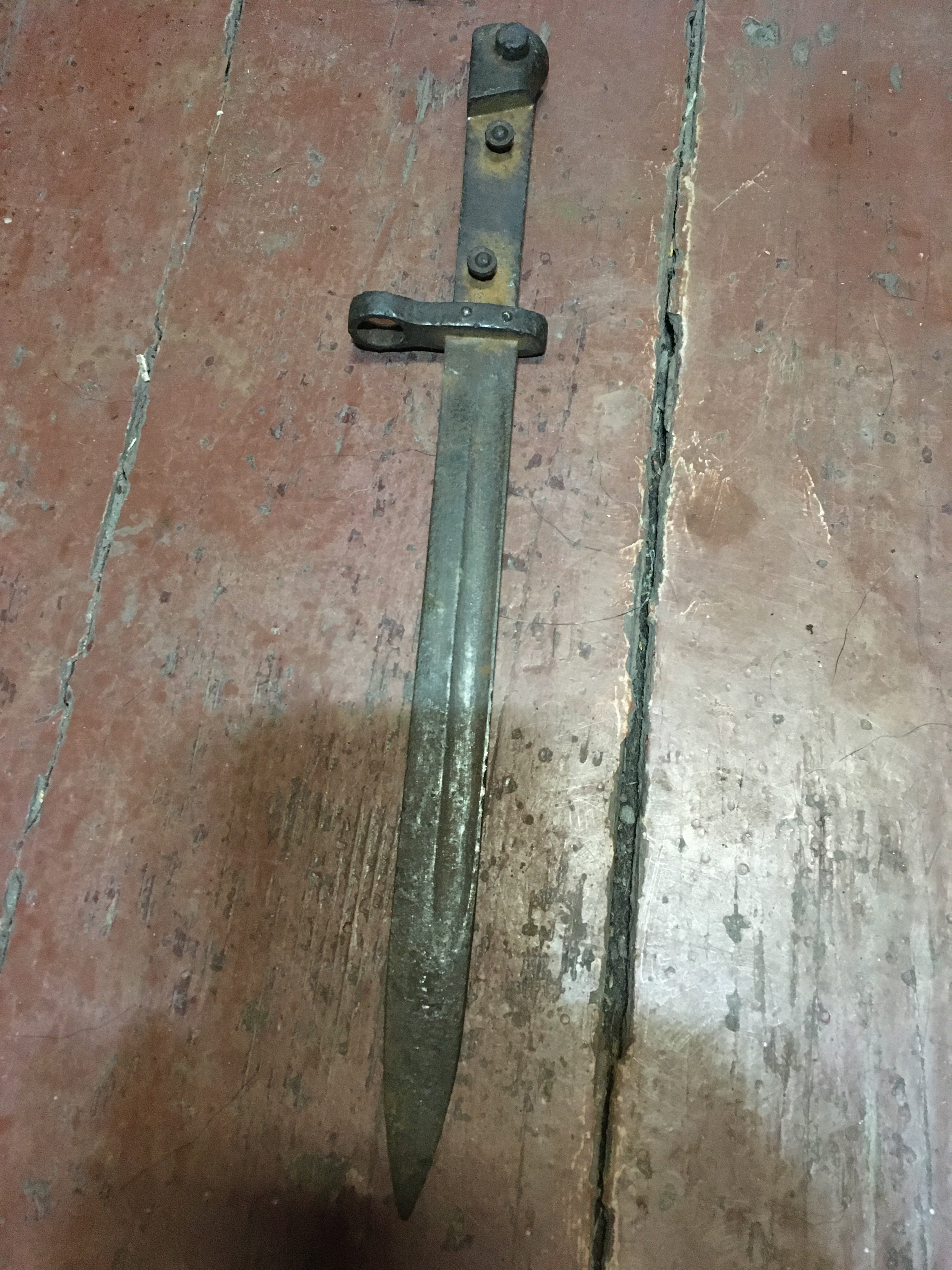

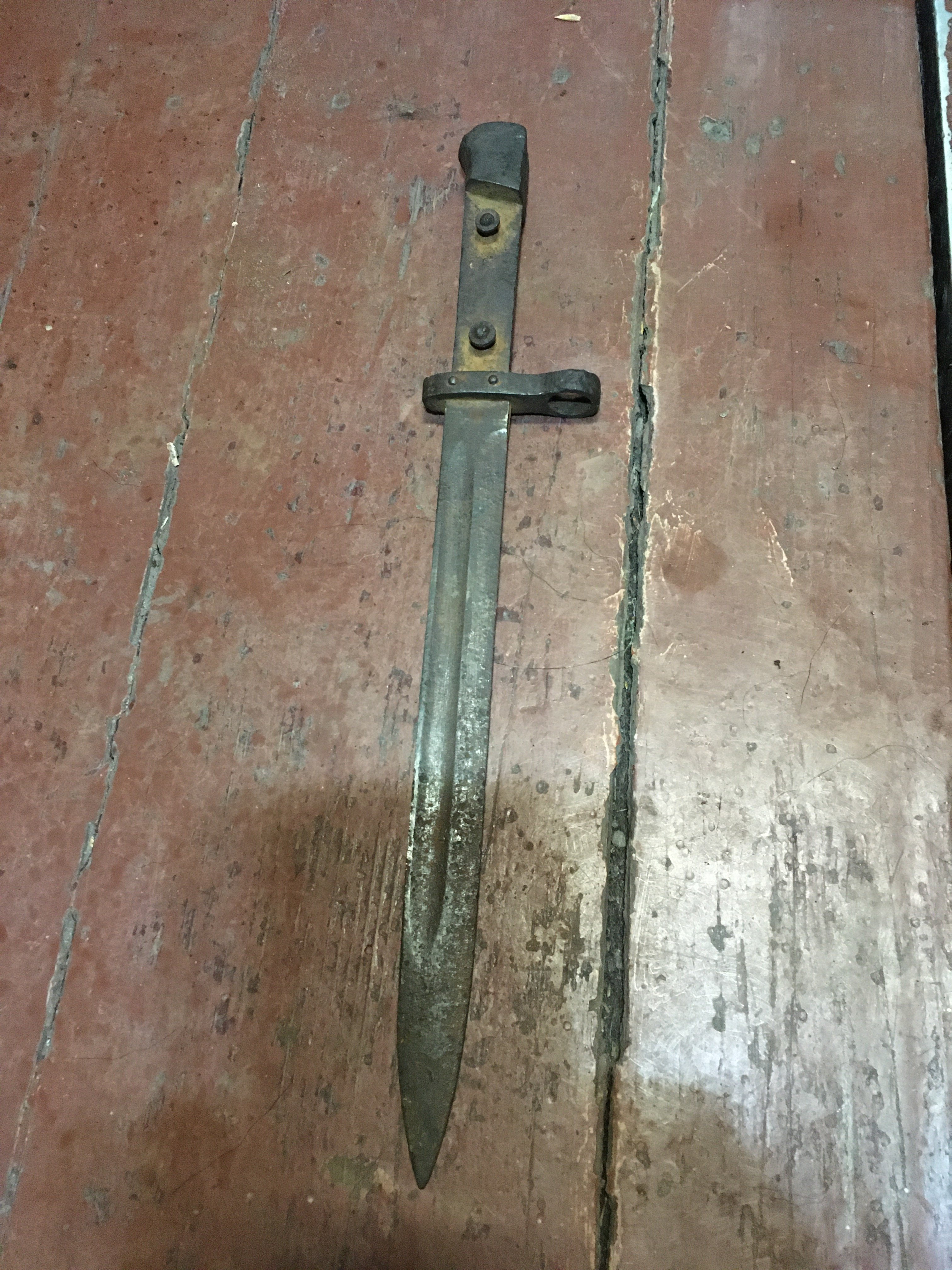

    Пришлось повозиться, пока извлёк сам нож.. ножны с низу чуть в свищах.. но ещё киснут. Пружины в норме, даже есть воронения в Нутри, 0B130DE0-9128-4182-A938-1A63C2729A7A.jpeg D9487A0B-596F-4072-8319-0FBF6AAC2409.jpeg
    Вопрос, Кто знает.. на ручке просто заклепки??? Резьбы не вижу ( ту что рукоятки деревянные держат )
    И как их убрать красиво?
    Что подойдёт в замен?

    Спасибо!!!

    продавать не буду! В ЛС можно не стучать:)

    Artyr, \Lisovik/, valerka та 4 іншим подобається це.
  2. Цікаві лоти

    1. Оригінальний знак з закладухі. Стан по фото.
      840 грн.
    2. Дивіться також інші мої лоти найдете ще щось цікаве для себе, можлива доставка укр почтой.
      110 грн.
    3. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      7500 грн.
    4. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      6500 грн.
    5. все на фото все мои нагрудные знаки РИ на продаже https://reibert.info/auction-history/auctions?type...
      5500 грн.
  3. Barankin

    Barankin Leutnant

    Рейтинг:
    2
    Відгуків:
    5
    Лоти
      на продажу:
    0
      продані:
    8
    Повідомлення:
    2.176
    Адреса:
    Україна, Київ
  4. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.581
    Адреса:
    Евразия
    Приветствую! Да, там заклепки. Снять их можно двумя способами: 1-й - срезать болгаркой и изготовить новые штифты, 2-й обстучать шайбы и опустить их ниже к самой рукоятке, а расплющенные концы штифтов обстучать на наковальне, потом снять шайбы. В данном случае эти штифты можно использовать повторно.

    valerka, 663, Рихард та 2 іншим подобається це.
  5. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    По тихоньку чищу. Ножны киснут.. Кислотить не хочу. Дерево Ясень на ручки уже есть. Очень оно Мне по душе.!

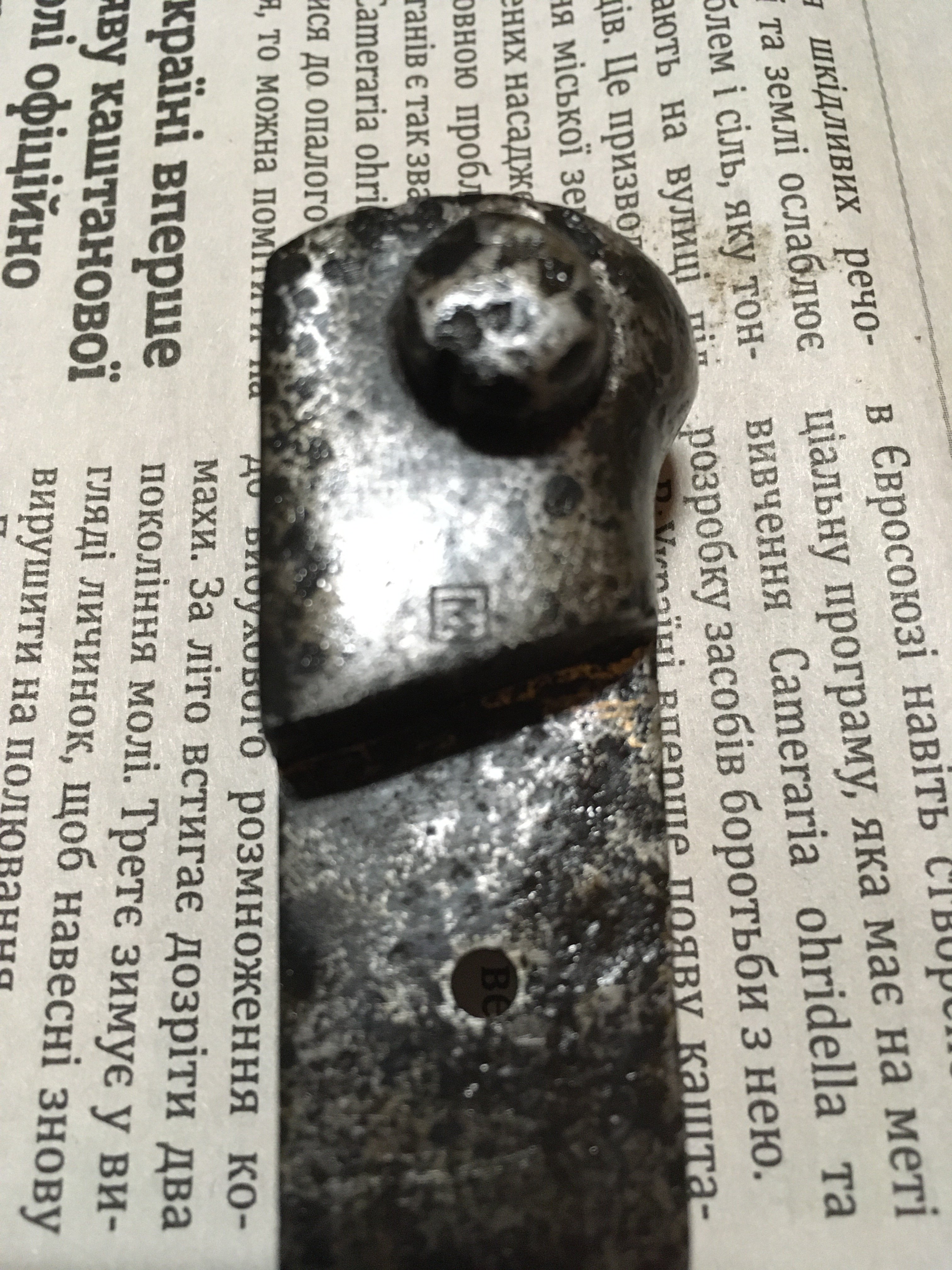

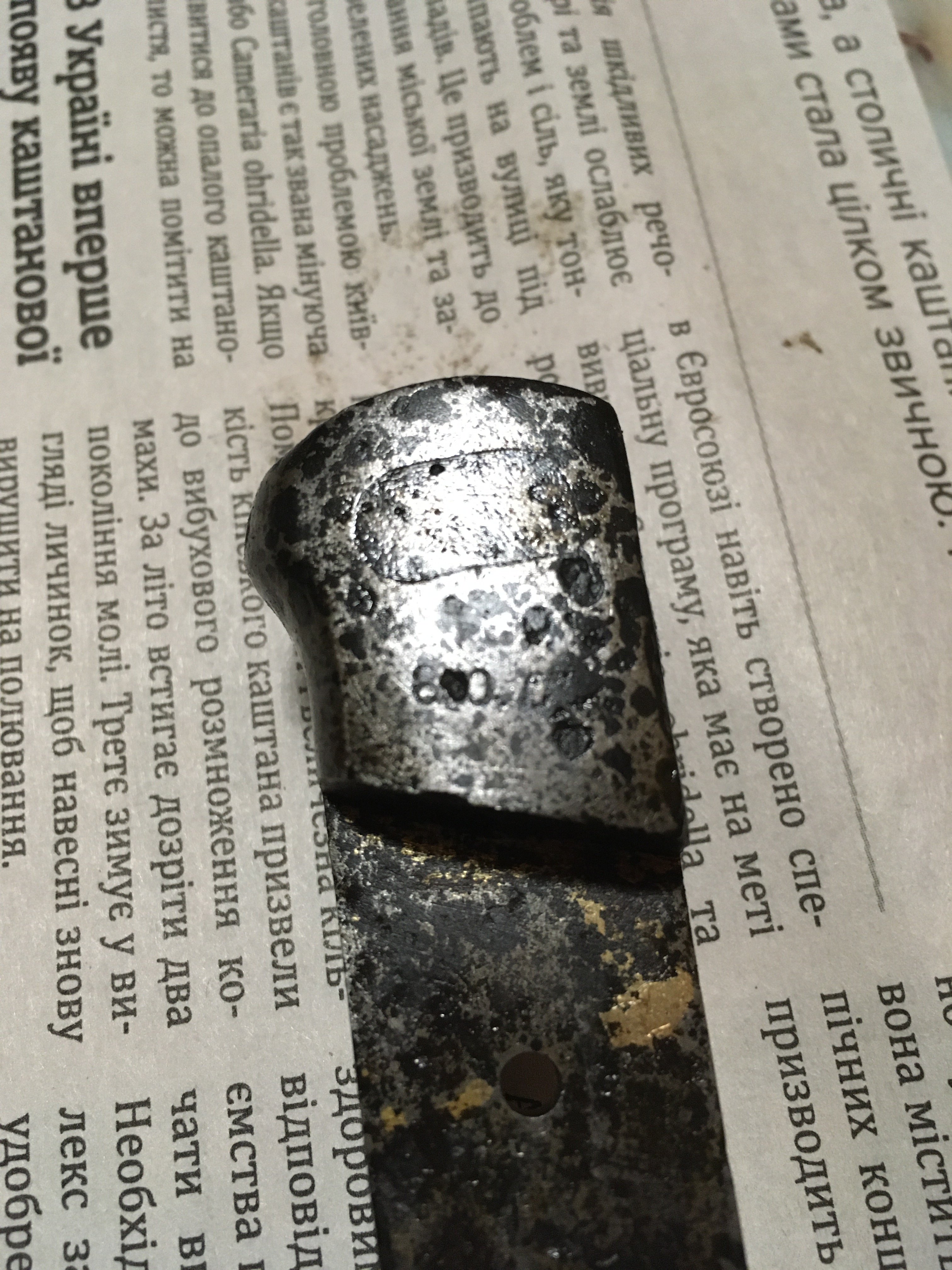

    Думаю над креплением… заклепки не хочу. Хочу что то, как у фрицов сделать, но похожее на оригинал манлихера, клейма такие 9CF951FD-D6AD-4D94-BED3-CB157C5E63D2.jpeg 5A55E549-DB18-4DE3-99D7-2F46E92EB141.jpeg
    Номер под гардой удивил… одна цифра и всё… 5AA54B5D-CAB7-45CA-BF16-F38594A92FB0.jpeg

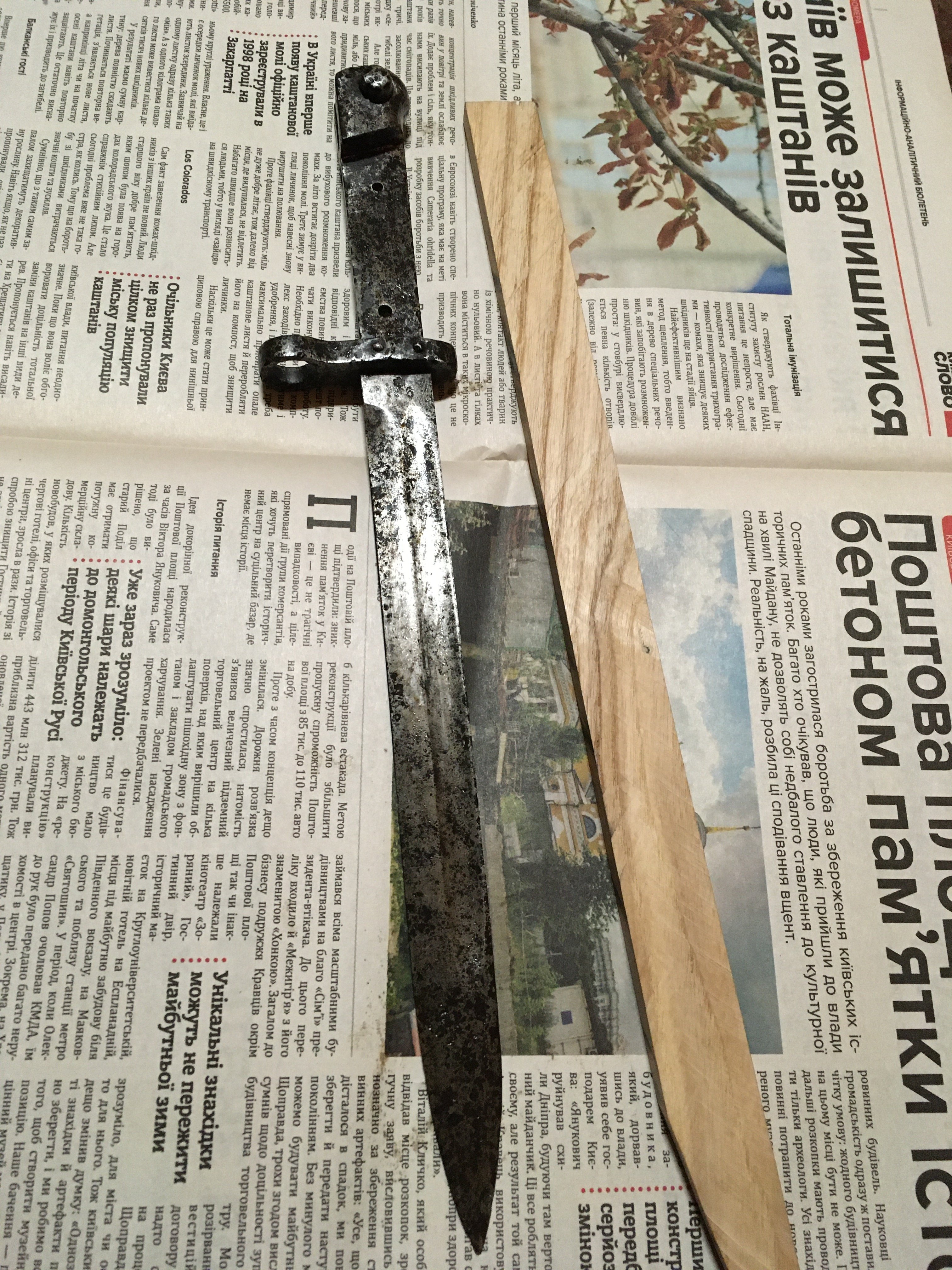

    Общий вид ни че так!
    Варить плавить Не буду. Пусть живой останется …

    Пока так!
    Но долго вся эта кухня :)

    valerka та Моби_002 подобається це.
  6. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина
    А что это что за "как у фрицов" к штыку Манлихера ?

    valerka подобається це.
  7. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    Это в место заклепок, что держат ручки деревянные.. поставить на болтах съемные ( по виду идентичные манлихеру) . Вот только токаря под рукой нет.. Мой с правильными руками в Харькове…

  8. valerka

    valerka General-major

    Рейтинг:
    3
    Відгуків:
    28
    Лоти
      на продажу:
    0
      продані:
    40
    Повідомлення:
    5.578
    Адреса:
    Україна. Кропивницький

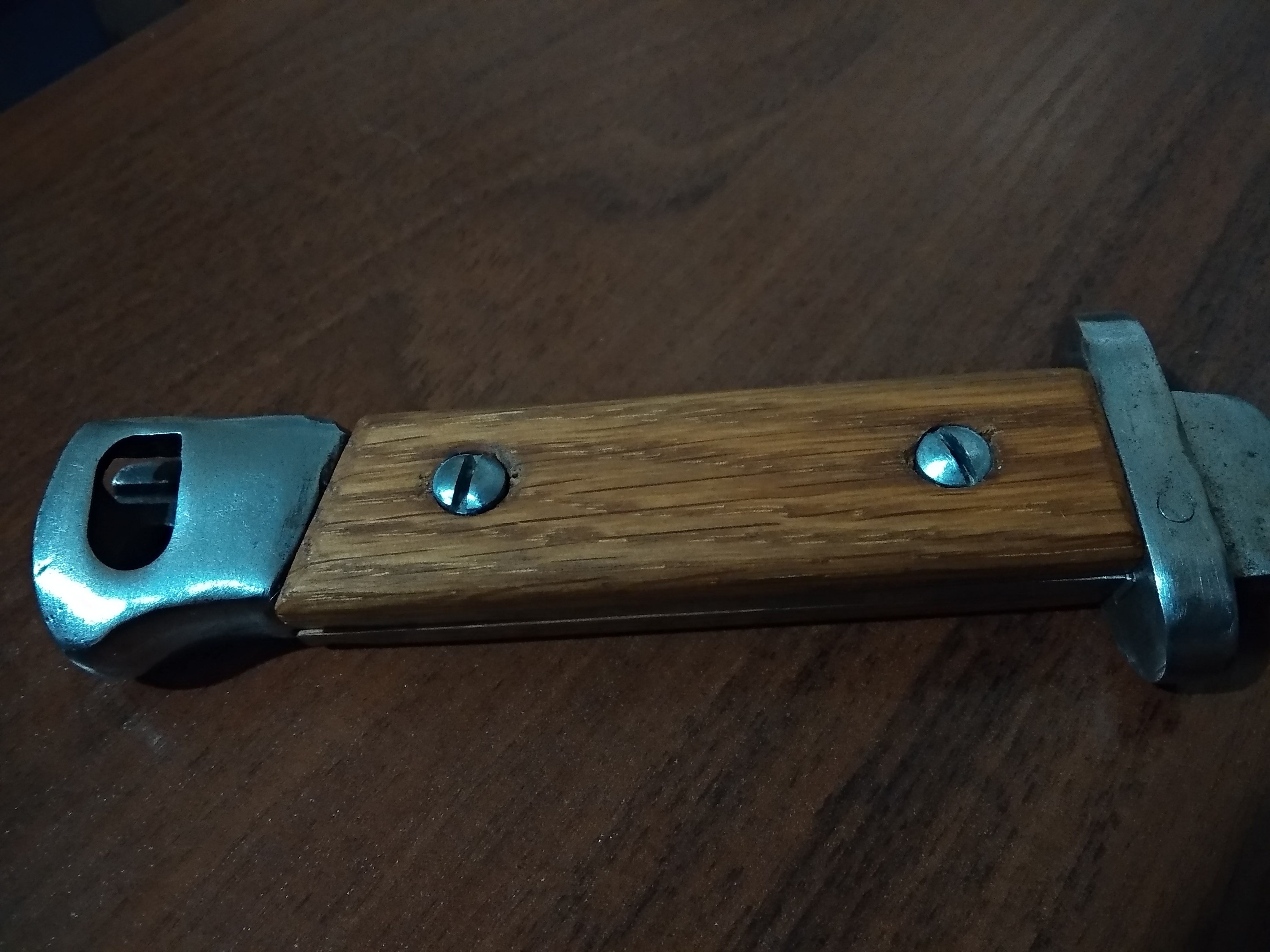

    Так?
    IMG_20230214_171953.jpg IMG_20230214_172007_HHT.jpg

    \Lisovik/, Иван Скрипник, Otryta та ще 1-му подобається це.
  9. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    Да Валер :)
    Только закрутки с обеих сторон.. чтоб на оригинал смахивали ..
    Шайбы с обеих сторон ..

    valerka подобається це.
  10. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина
    Не пойму а к чему эти "половые излишества", ведь это будет не аутентично ?

    VitalicBondarchuk1974 подобається це.
  11. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    Немцы тоже были не половые гиганты :) но если у них нужно заменить термопластину на ручке? Открутил, заменил и собрал. С заклепками такой секас не прокатит :) да и с резьбой гораздо удобнее! Затянул сколько захотел.
    Но это пока в планах…

  12. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина

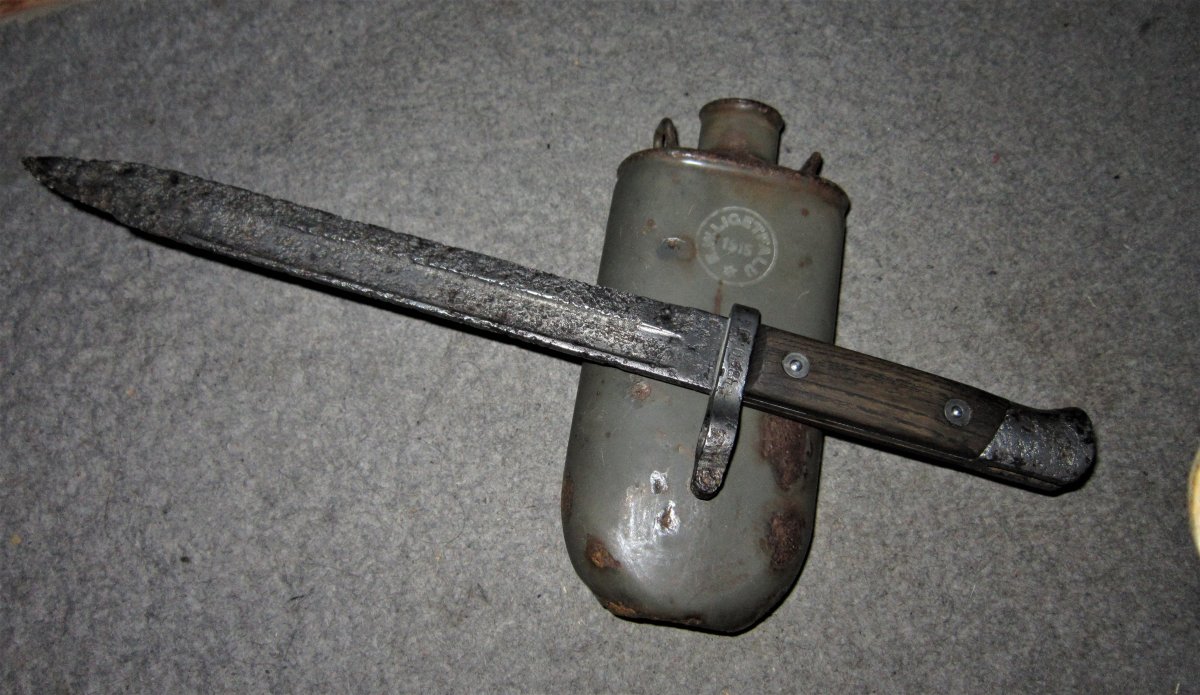

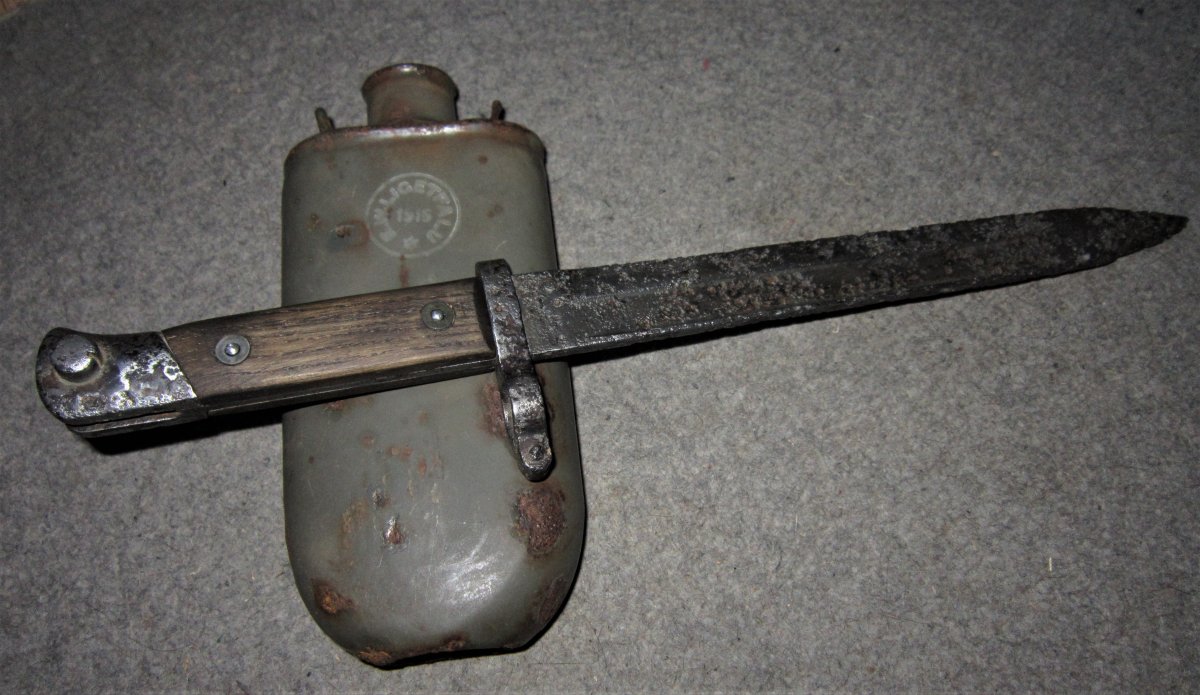

    Вот мой Манлихерович, неужели плохо с аутентичными клёпками ?


    Images:

    \Lisovik/, Дмитрий Северный, 663 та 3 іншим подобається це.
  13. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина
    Ну с немцами то понятно - ремонтопригодные их штыки. Но с точки зрения исторической достоверности на Манлихерах таких винтов быть не должно, я даже на деревенских свиноколах из манлихеров сотвореных такого не встречал.

    663, valerka та VitalicBondarchuk1974 подобається це.
  14. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    За Фото Спасибо :beer:
    Если получится сделать как хочу? Отличаться не будет…
    Замеряйте мне ширину кружка пластины заклепки , если можно?
    А то мои ржавые и точно не замерить….

  15. valerka

    valerka General-major

    Рейтинг:
    3
    Відгуків:
    28
    Лоти
      на продажу:
    0
      продані:
    40
    Повідомлення:
    5.578
    Адреса:
    Україна. Кропивницький

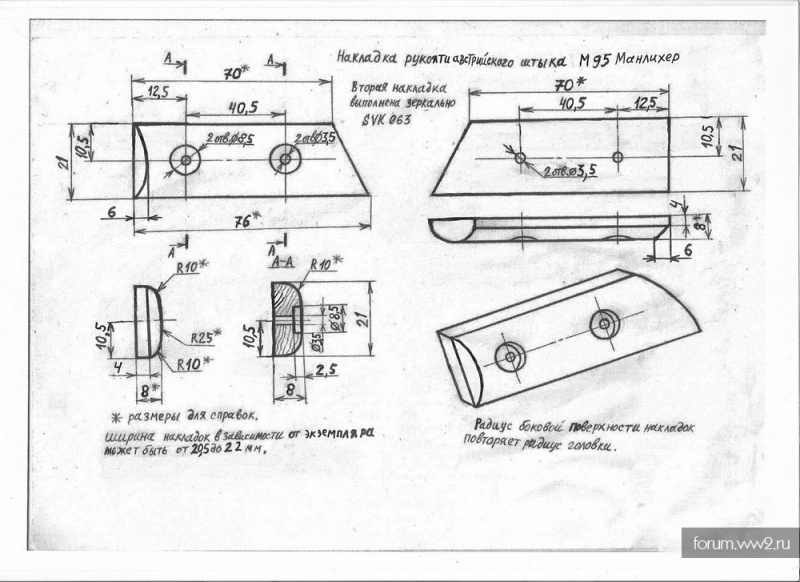

    Можливо знадобиться
    post-67500-0-30563900-1460445947.jpg накладки манліхер 95.jpg

    \Lisovik/, 968, Иван Скрипник та 6 іншим подобається це.
  16. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина
    У меня М 88, если что. Позже замеряю.

    VitalicBondarchuk1974 та valerka подобається це.
  17. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    Валер Сурер!!!! :beer::beer::beer:
    Спасибо огроменное !

    valerka подобається це.
  18. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина
    Замеряйте мне ширину кружка пластины заклепки , если можно

    8мм

    VitalicBondarchuk1974 подобається це.
  19. Hazelwood

    Hazelwood Schütze

    Повідомлення:
    8
    Адреса:
    Ukraine
    @VitalicBondarchuk1974
    Вітаю зі знахідкою.

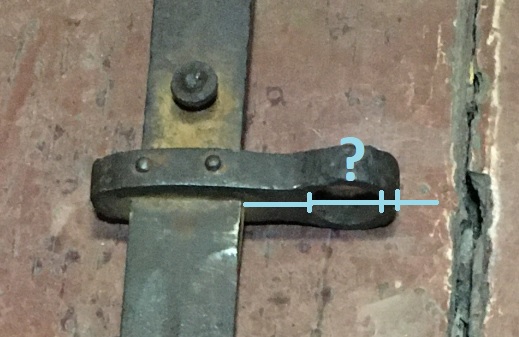

    Прошу заміряйте будь-ласка гарду:
    • внутрішній діаметр кільця
    • зовнішній діаметр кільця
    • висоту від леза до внутрішньої частини кільця
    З Повагою!


    Images:

    VitalicBondarchuk1974 подобається це.
  20. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441

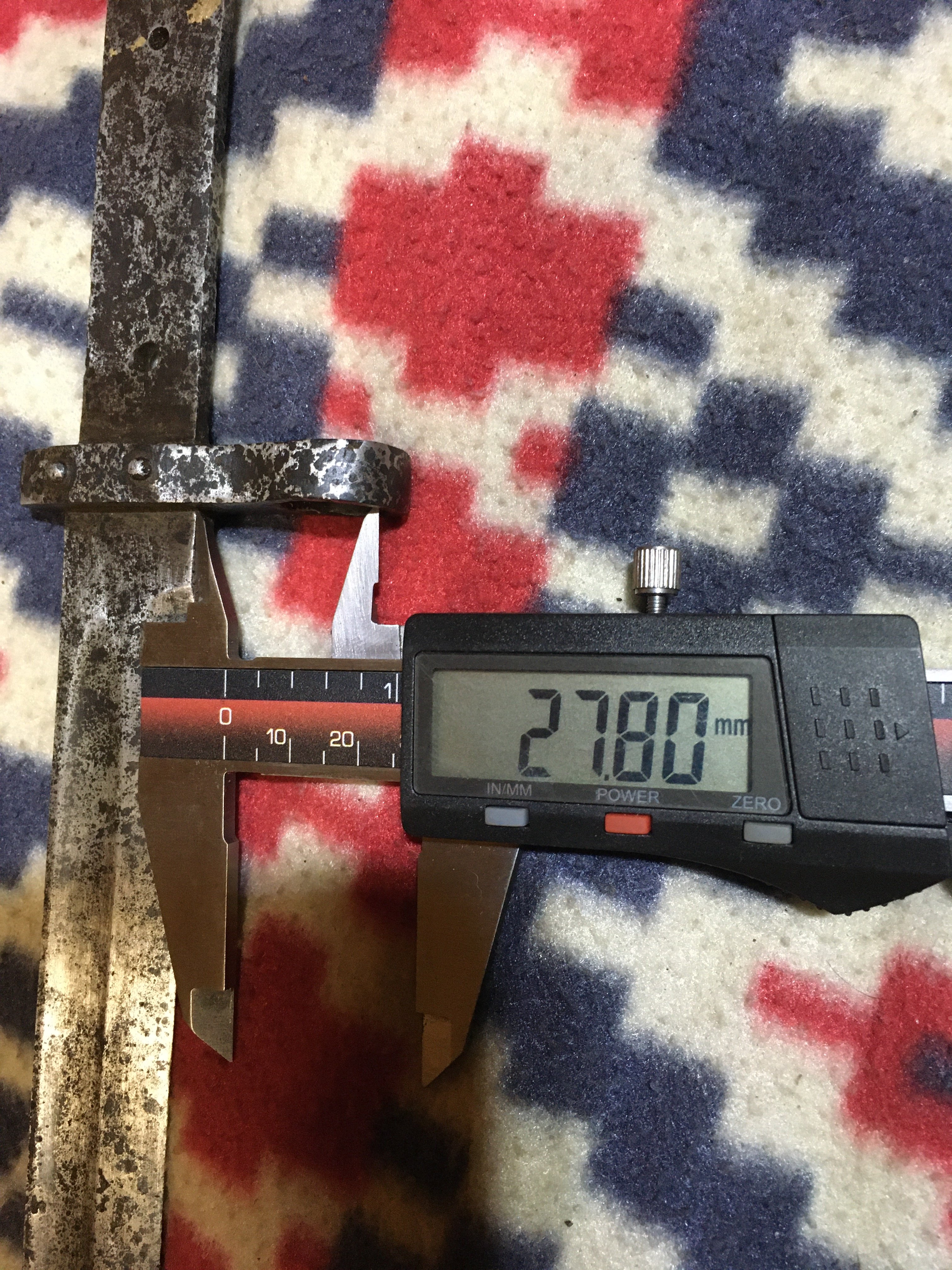

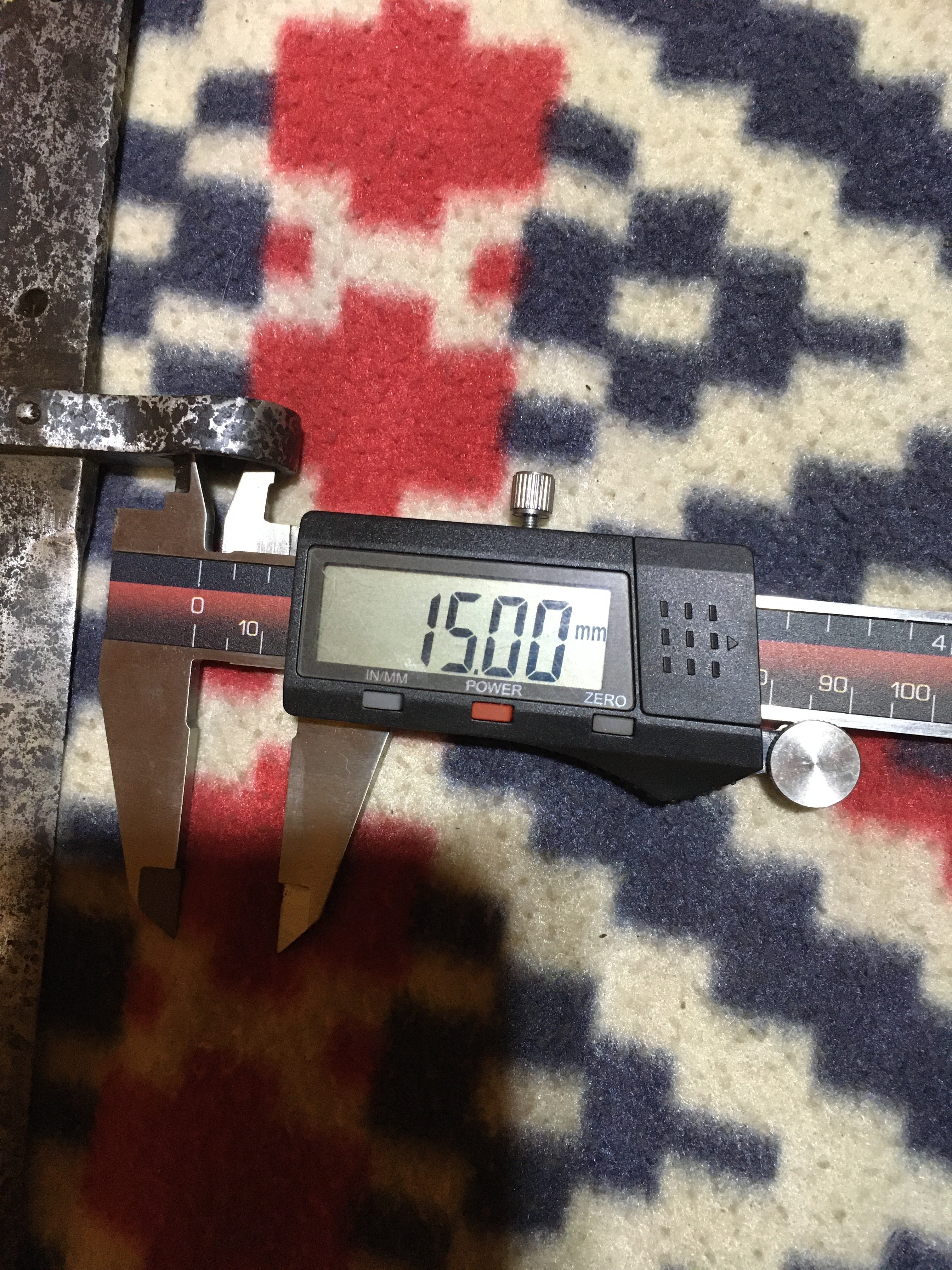

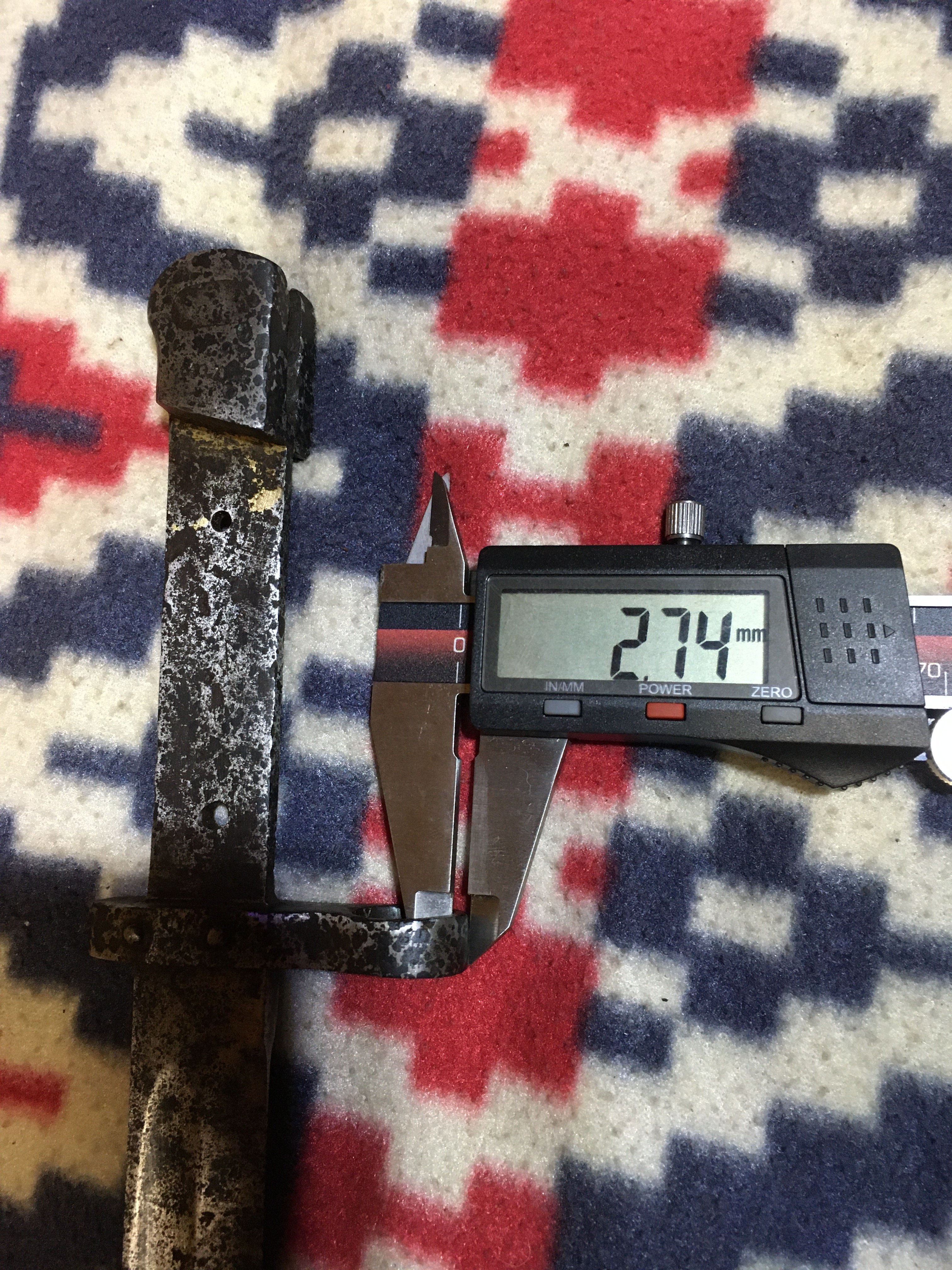

    Пожалуйста! но значения чуть прыгают… чистился всё-таки.
    С Ув! A5A61C87-0012-4DE7-A27D-ECBDF4072D3C.jpeg AB39435F-9AF1-4321-B8E6-76DDDE0C2188.jpeg 93CD7CFA-540B-4C3E-9506-B90810346852.jpeg

    Hazelwood подобається це.
  21. mays2012

    mays2012 Oberfeldwebel

    Повідомлення:
    531
    Адреса:
    Украина
    Є таке поняття, як допуски, тоб то навіть на кресленнях вказують розміри та іх допуски (відхилення + -) від вказанного розміру. Тому навіть у двох однакових деталей можуть розміри відрізнятись в межах допусків. Як правило для довжини - допуски у мінус, для отворів - у плюс, для вілів (штирів) - у мінус.
    Тому невелика розбіжність розмірів - нормальне та допустиме явище.
    Віносно відновлення накладок - я б робив так, як було. Виготовити штирі та шайби до них - не ма пролем, тим більш що вони всеж зберіглися.
    Креслення накладок - то є +, але я як правило роблю все по місцю, що на мою думку спращує виготовлення. У якості штирів можливо підібрати цвях відповідного діаметра, да і шайби можливо підібрати - це коли немає можливості виточити.

    valerka та VitalicBondarchuk1974 подобається це.
  22. Рихард

    Рихард Major

    Повідомлення:
    4.904
    Адреса:
    Одесса, Украина
    Кстати, толщина шайб 1.5 мм.

    mays2012 та VitalicBondarchuk1974 подобається це.
  23. mays2012

    mays2012 Oberfeldwebel

    Повідомлення:
    531
    Адреса:
    Украина
    Если взять 2 мм то тоже вполне пойдет.

    VitalicBondarchuk1974 та Рихард подобається це.
  24. lgg1969

    lgg1969 Leutnant

    Повідомлення:
    1.804
    Адреса:
    Тихий Омут
    За аутентичность шпилек . Такие штыки ремонтировали на заводах в Болгарии и Югославии , больше никто не делал ( они требуют индивидуальной подгонки ) и ставили вороненые шайбы , то есть шайба черная а расклеп светлый . Югославы иногда расклеп заравнивали . Да , когда Маннлихер ставили на вооружение , немецкие штыки тоже были на шпильках :) .

    Рихард та VitalicBondarchuk1974 подобається це.
  25. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441

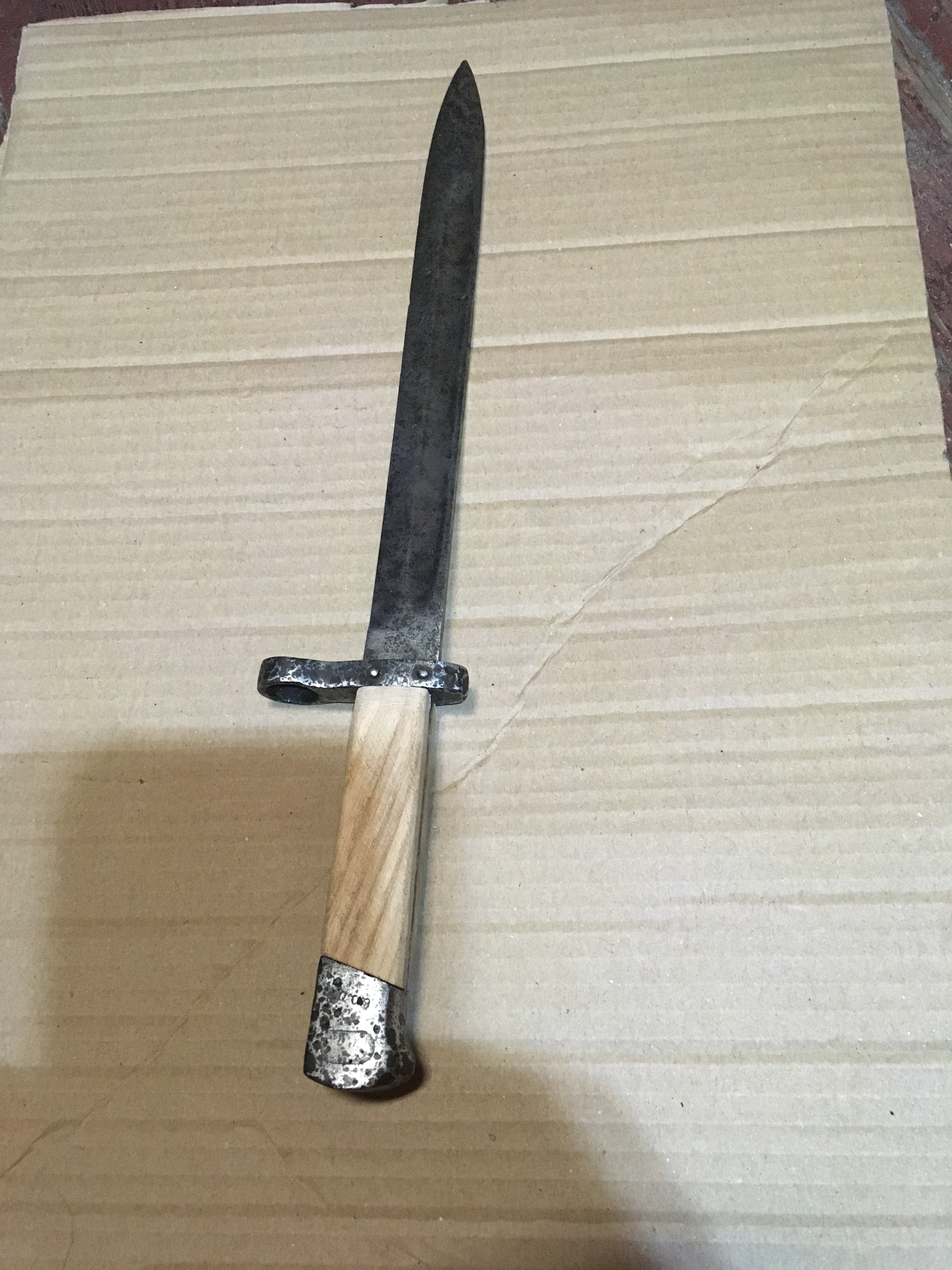

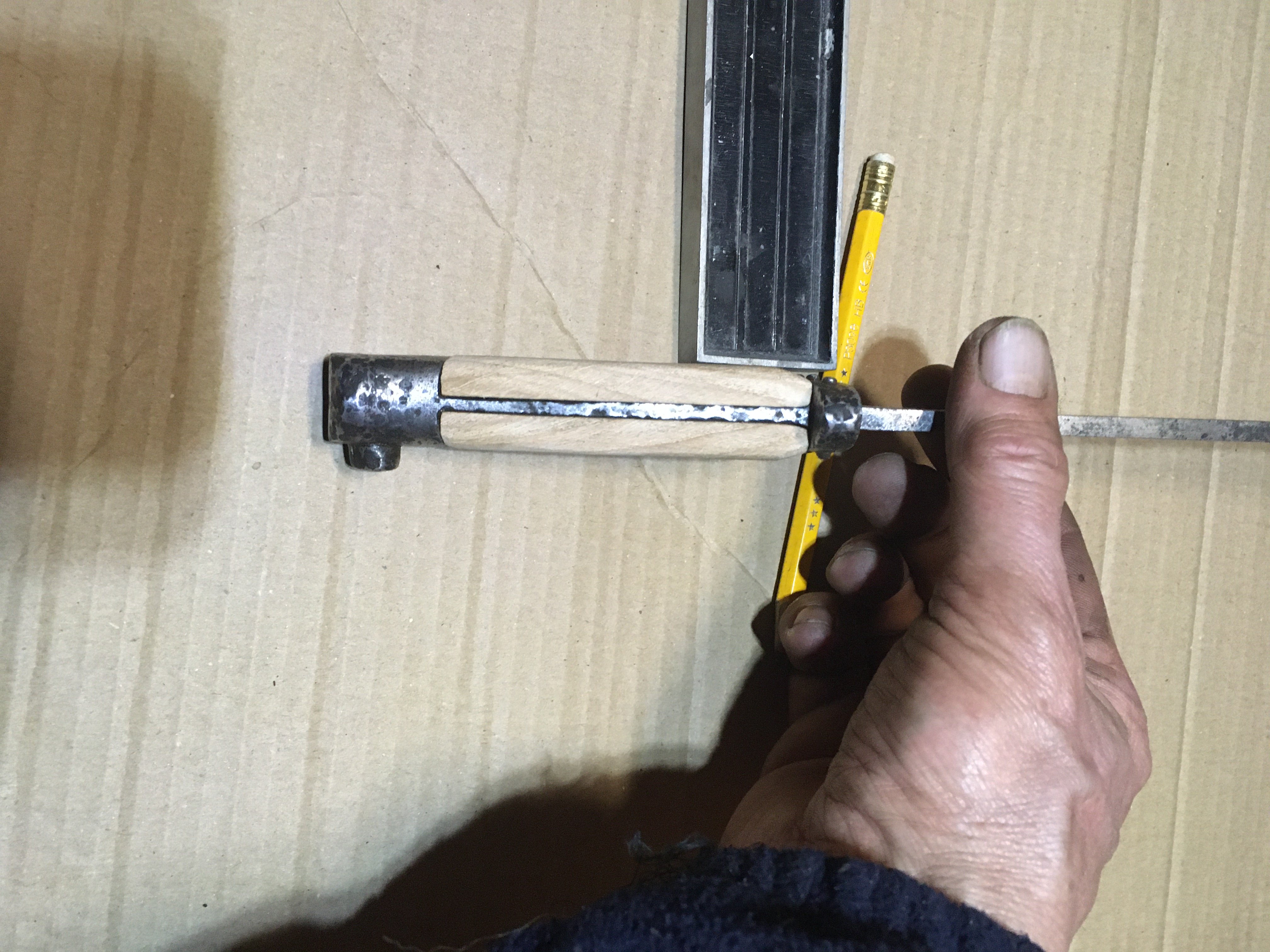

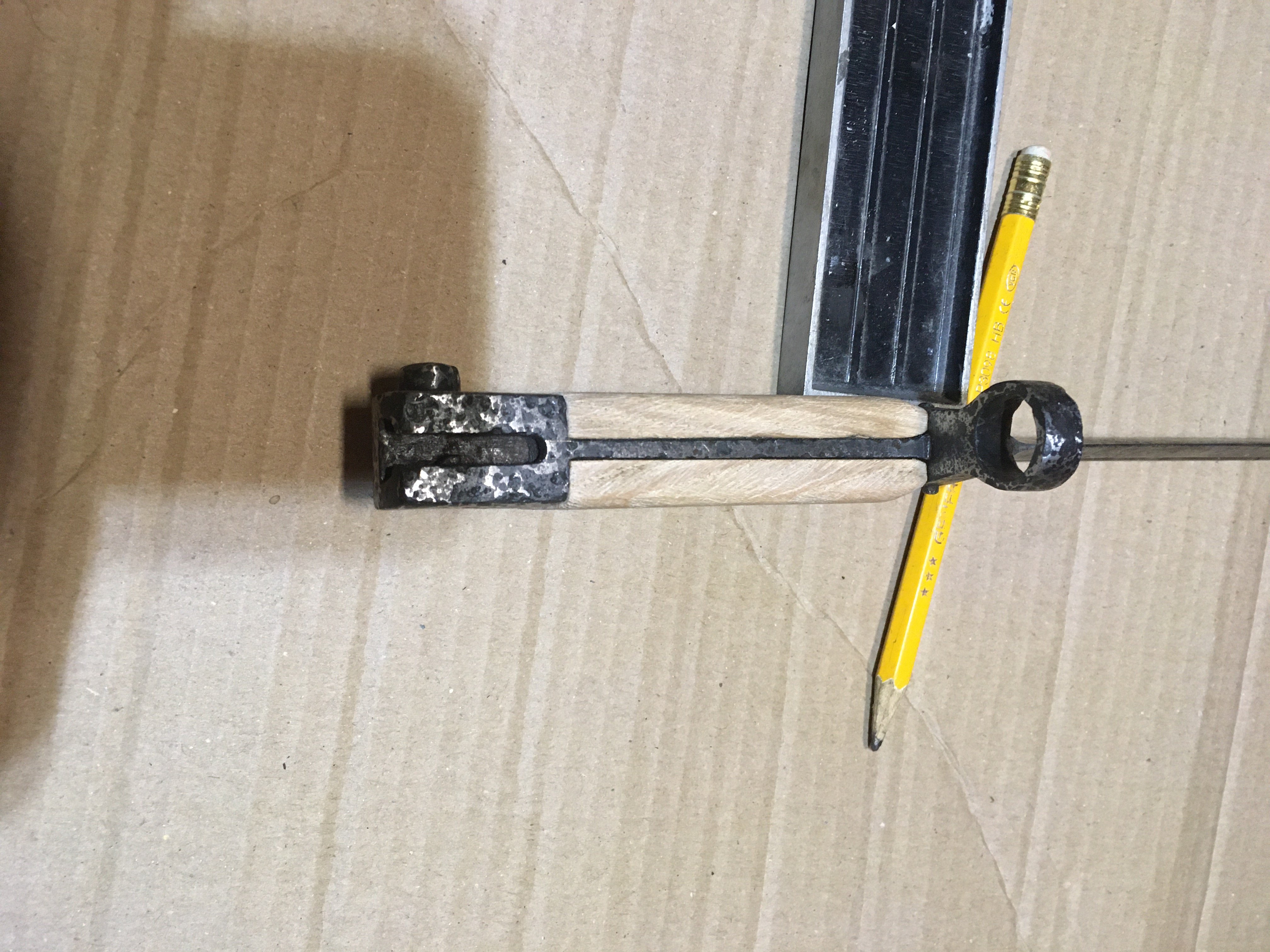

    Решил в черновую запилять ручки.
    Пока без крепежа. ABBA7E08-C537-46A0-913F-27A46F5519D7.jpeg 11776587-DF59-47ED-916C-C0D0D4E76A00.jpeg 636F76EE-2C0A-4B4A-9D81-4E03B843A67C.jpeg B5A31EE1-2263-4376-A2D3-039E55341F87.jpeg

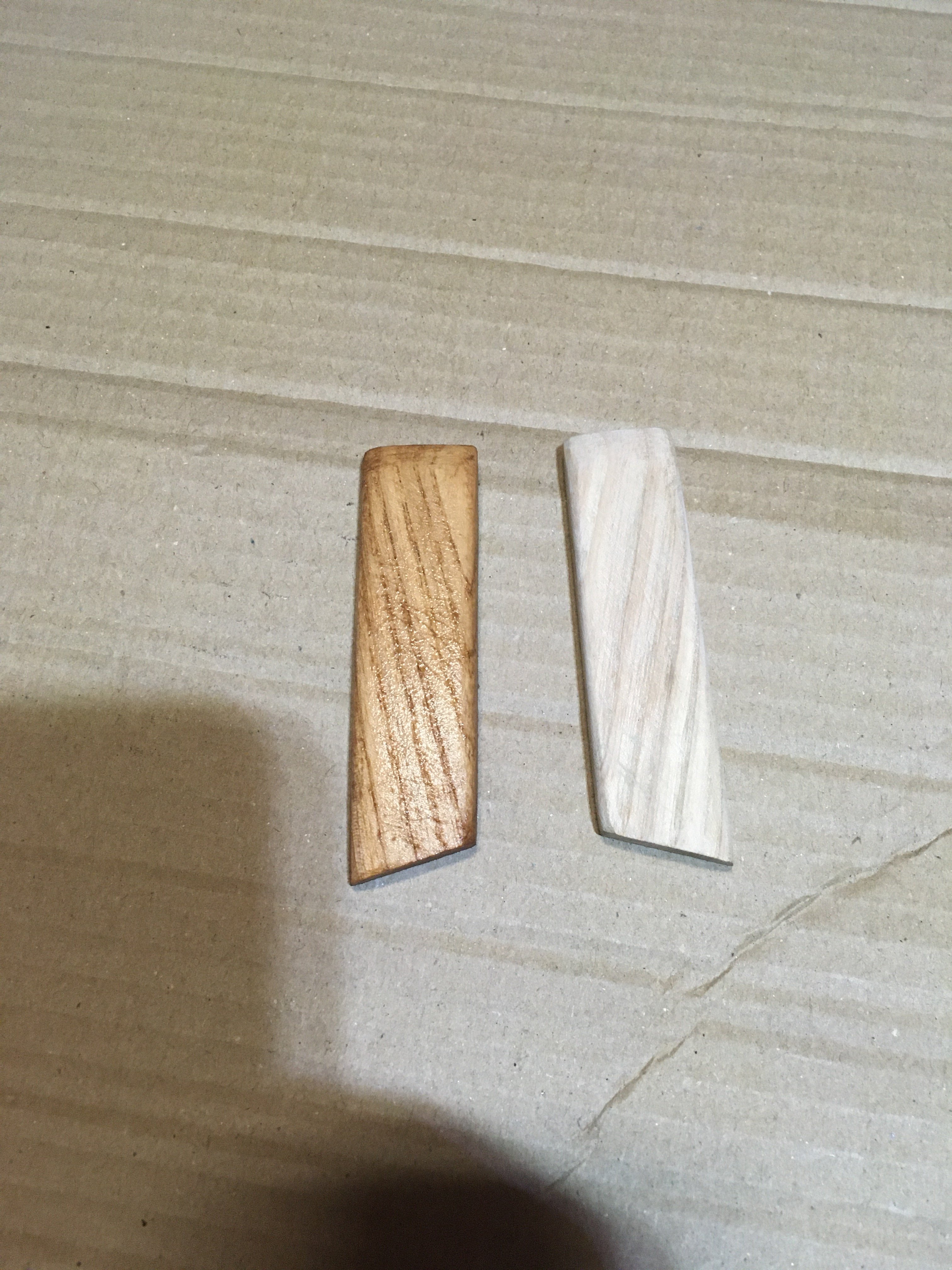

    Благо есть морилка, она должна придать старый вид 7BE1BEE6-C5F7-4AB7-9BD5-639F5564DDA3.jpeg По затемнению буду смотреть сколько слоев наносить.
    На финише льняное масло будет.
    Пока так.
    Это сделаю, займусь ножнами.. там свищи есть. Думаю сваркой не получится… может шпаклевку под краску? Посмотрим.

    Валера спасибо за чертежи!!!

    valerka подобається це.
  26. VitalicBondarchuk1974

    VitalicBondarchuk1974 Oberleutnant

    Рейтинг:
    3
    Відгуків:
    38
    Лоти
      на продажу:
    8
      продані:
    68
    Повідомлення:
    2.441
    Ребят, на счёт кнопки… Кто сталкивался? Как расшевелить без нагрева? Есть молоток медный, но думаю чтоб не сломать чего….
