Sd.Kfz.131 & Sd.Kfz.132 "Marder II"

Тема у розділі 'Бронетехніка', створена користувачем Evgeny Velichko, 10 лют 2011.

  1. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad
    # Panzerjäger II Ausf A-C für 7.62 cm Pak 36(r), SdKfz 131:
    # PzSfl fuer 7.62cm Pak 36(r), SdKfz 132, Marder II:
    # 7.62 cm Pak 36(r) L/54.8 auf Fgst, PzKpfw II (Sfl):
    # PzJaeg II Ausf D, E fuer 7.62 cm Pak 36(r):
    # 7.62 Pak 36(r) (Sfl im PzKpfw II)
    # Panzer Selbstfahrlafette I fur 7.62 cm PaK 36(r) auf Fahrgestell PzKpfw II Ausf D und E, SdKfz 132:
    # Panzerjäger II Ausf D-E fur 7.62 cm Pak 36(r), SdKfz 132

    В ходе боевых действий в СССР германское командование столкнулось с недостаточной эффективностью состоящих на вооружении вермахта противотанковых средств. Это особенно ярко начало проявляться осенью 1941 г, когда германская армия начала ощущать острый недостаток своих танков, в то время как количество советских танков новых типов постоянно возрастало.

    Времени для разработки новых специальных противотанковых орудий не было и 20 декабря 1941 г. управлением вооружений был издан приказ о срочной разработке самоходной противотанковой установки, вооруженной трофейной советской легкой полевой пушкой Ф-22, обладавшей высокой бронепробиваемостью. Для ускорения процесса разработки новых САУ предлагалось использовать опыт переделки танка PzKpfw I в "PanzerJager I", а в качестве базы - использовать ходовую часть легких танков - PzKpfw II.

    Сау получила на вооружение пушку 7.62 cm Pak 36(r), довольно глубокую модернизацию советской Ф-22.
    Проектированием САУ на базе ходовой части PzKpfw II занялась фирма Alkett еще до официального заключения контракта. А уже 12 мая 1942 г. такие САУ на базе ходовой части Pz. II Ausf D начали поступать в войска. Эта машина была принята на вооружение под индексом "PzSfl II fur 7,62 cm PaK 36 (r) Marder II (SdKfz 132)". 18 мая 1942 г. рейхсминистр вооружения и боеприпасов издал приказ о серийном производстве.

    Ранние Мардеры имели достаточно высокий силуэт (2,6м), что при недостаточном бронировании (30 - 10мм) снижало боевую ценность САУ.

    Всего фирмой Алькетт и Вегманн было произведено 201 Marder II (Sd. Kfz. 132) с начала 1942 до начала 1943.
    Наиболее интенсивно эти истребители танков использовались в ходе летнего 1942 г. наступления на Сталинград и Северный Кавказ. Они были признаны удачными, но после поражения немецких войск на данном направлении большинство из них было утрачено. По различным источникам к началу 1943 г. в немецкой армии осталось не более 50 САУ данного типа из 201 изготовленных. В последующем они эпизодически применялись вплоть до окончания войны.


    # 7.5 cm PaK40/2 auf Fahrgestell PzKpfw II (Sf), Marder II, SdKfz 131:
    # 7.5 cm PaK 40/2 auf SF1, II, "Marder II", SdKfz 1316:
    # 7.5cm Pak 40/2 auf Sfl II (Marder II) SdKfz 131:
    # PzJaeg II Ausf A, C und fuer 7.5cm Pak 40/2 L/46:
    # GW II fuer 7.5cm Pak 40/2 (Marder II)

    Второе рождение САУ получила с появлением противотанковой пушки PaK40. Pz.IIA и Pz.IIF

    По данному приказу фирма MAN должна была поставлять шасси PzKpfw II, прошедшие капитальный ремонт, Alkett - бронировку корпуса, а Rheinmetall-Borsig - вооружение. В 1942 году успешно прошла «примерка» 7,5-см противотанковой пушки к базе PzKpfw II.. Так появилась установка Pz Jдg «Marder II» 7.5cm PaK40/2 auf Fgst Pz II Ausf F (Sf) (Sd Kfz 131). Доводкой шасси занималась фирма MAН. Неизбежное увеличение массы и сильная отдача при выстреле компенсировались установкой на первый, второй и последний балансиры спиральных пружинных амортизаторов. Снятая с полевого лафета и слегка модифицированная пушка монтировалась посередине корпуса и наводилась по горизонтали на угол 32 градуса влево и 25 вправо. Она, а также наводчик и заряжающий защищались от пуль и осколков трехстенной броневой рубкой без крыши. Боекомплект размещался над моторным отделением: 24 снаряда в левом, 6 в правом и 7 в центральном ящиках-укладках.

    Двигатель остался в корме, а коробка переключения передач впереди. Машина оснащалась радиостанцией и танковым переговорным устройством на три абонента. В бою наводчик выполнял функции командира, а водитель — радиста. С 1943 года в экипаже добавился еще один человек, изменилась боеукладка, антенна смещалась влево, и главное — появился пулемет. За год (с июня 1942-го по июнь 1943-го) фирмы ФАМО, MAН и «Даймлер-Бенц» построили 576 (а позже перестроили еще 75) СУ «Мардер II». Эти машины оказались наиболее удачной легкой противотанковой СУ. По компоновке и боевым характеристикам мало отличались от советских СУ-76 (САУ огневой поддержки пехоты), но превосходили по эффективности вооружения.

    Несмотря на то, что машина считалась наиболее перспективной, в производстве она пробыла недолго. Сказалась слабость ходовой части и незначительно количество исправных шасси танка PzKpfw II. Уже весной 1943 г. было принято решение о прекращении их выпуска в пользу более совершенного "Marder III" и легкой самоходной полевой гаубицы "Wespe"

    Pz Jдg. «Marder II» до конца войны состояли в штатах истребительно-противотанковых дивизионов танковых и моторизованных дивизий.


    Images:

  2. Цікаві лоти

    1. 500 грн.
    2. З болота.Шукав що і де можна було фіксувати цим фіксатором, але нажаль без результату.
      650 грн.
    3. До вашої уваги деталі мотоцикла BMW R12.Такі як - вихлопна труба - (цепна зірка з того ж місця піде...
      800 грн.
    4. https://reibert.info/threads/disk-avtomobilja.1458225/
      199 грн.
    5. 500 грн.
  3. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad

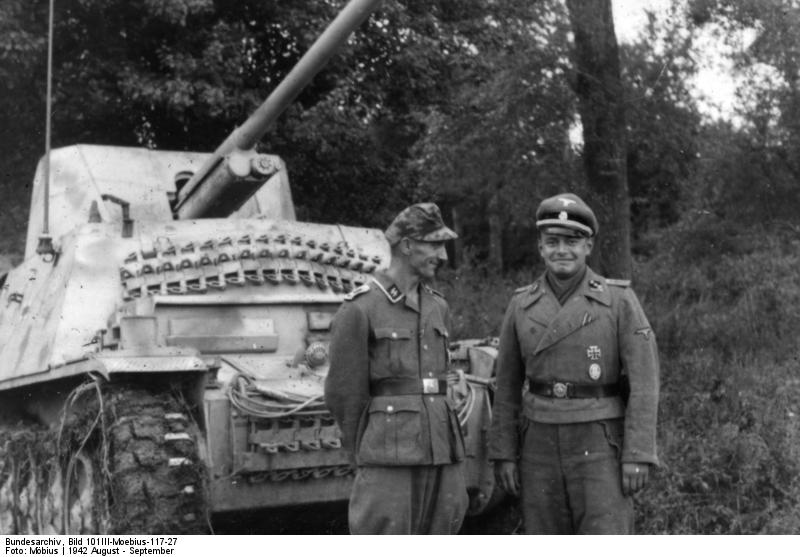

    Sd.Kfz. 132


    Images:

  4. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad

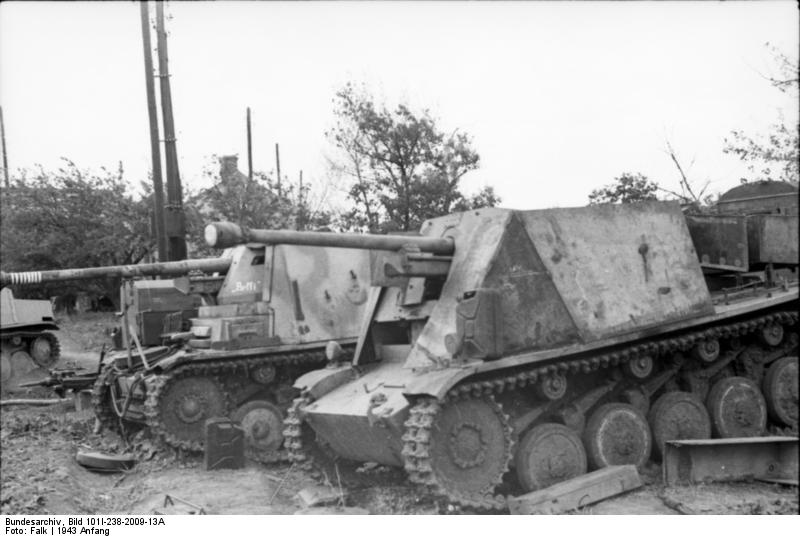

    Sd.Kfz. 132


    Images:

  5. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad

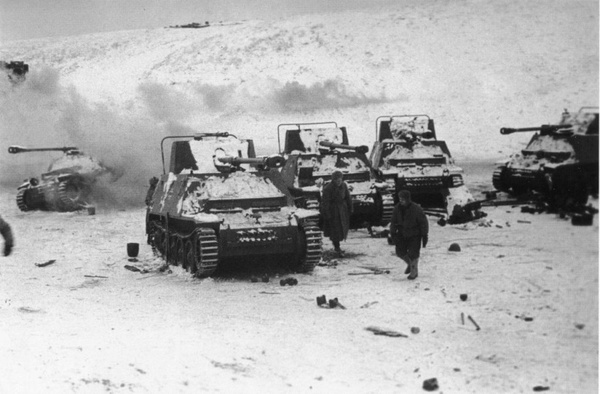

    Sd.Kfz. 131


    Images:

    1 людині також подобається це.
  6. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad
  7. Ahim

    Ahim Stabsgefreiter

    Повідомлення:
    277
    Адреса:
    Москва

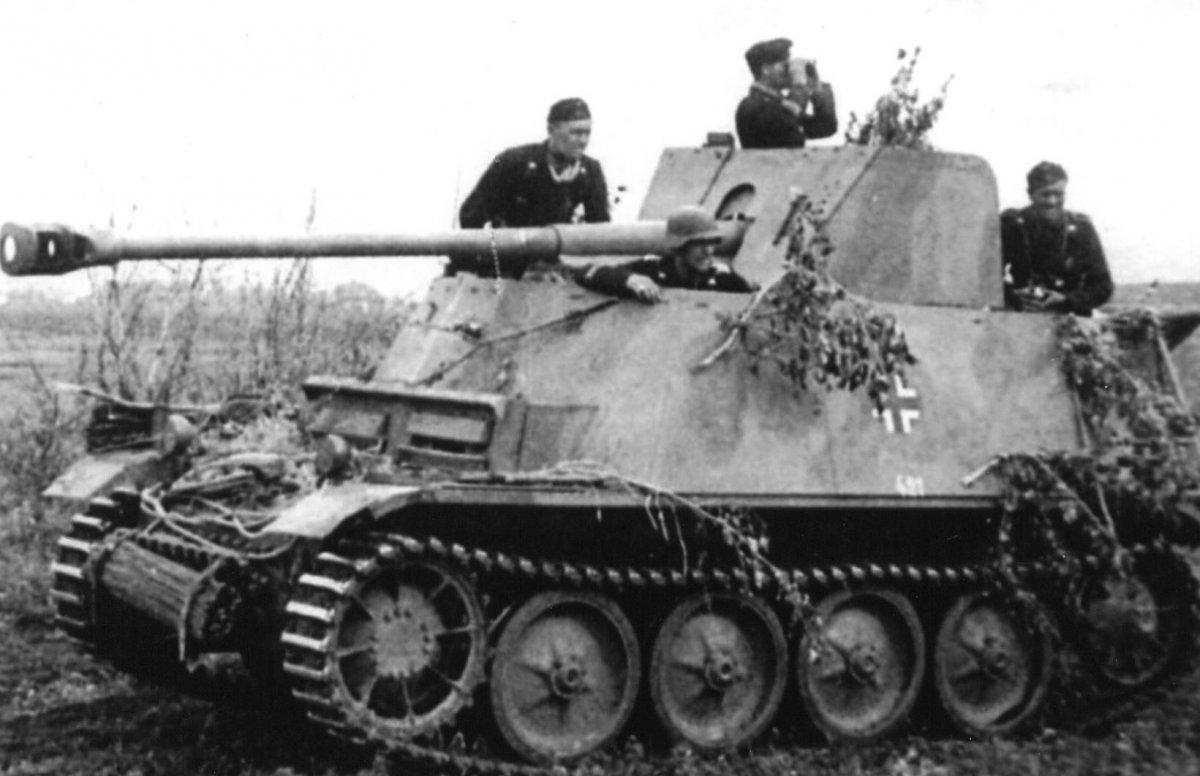

    Marder II


    Images:

  8. Evgeny Velichko

    Evgeny Velichko Stabsgefreiter

    Повідомлення:
    434
    Адреса:
    Festung Stalingrad
    До наших дней сохранилось 4 Marder II Sd.Kfz.131:
    http://preservedtanks.com/Types.aspx?TypeCategoryId=67&Select=1
    Выставлены в следующих музеях:
    1) Auto und Technik Museum, Sinsheim, Germany
    2) Patton Museum of Cavalry and Armor, Fort Knox, USA
    3) Pansarmuseet, Axvall, Sweden
    4) Kubinka NIIBT Research Collection - Foreign Vehicles, Kubinka, Russia

  9. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия
    Не совсем все таки Рак-36 имела великолепные ТТХ (в том числе довольно мощный ОФ снаряд) пушки перекрывали недостаток Истребителя в том случае роль играла канечно тактическая грамотность командиров чтобы компенсировать этот недостаток :)

  10. ZloveGro

    ZloveGro Feldwebel

    Повідомлення:
    1.559
    Адреса:
    Нягань, Россия

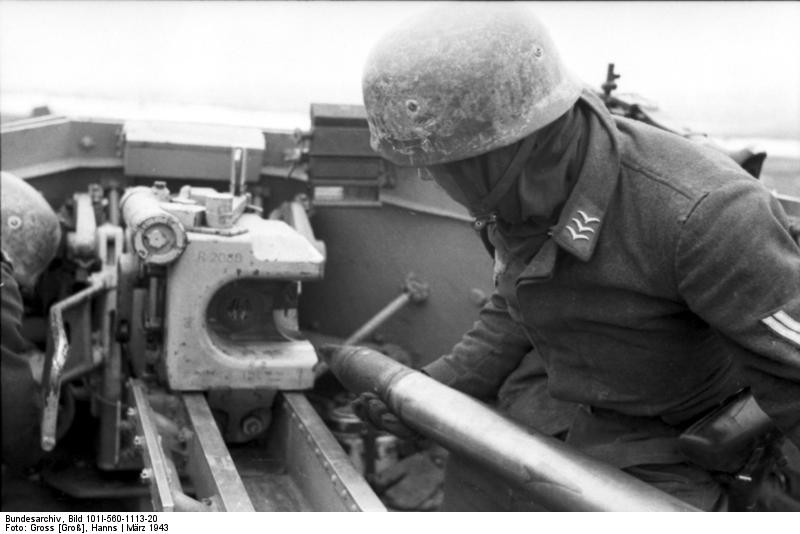

    Интересное фото, март 1943 обер-ефрейтор люфтваффе 11 авиационного готовится подать в казенную часть орудия Рак-40 унитарный выстрел с бронебойным снарядом. Думаю все таки это некоторая из модификаций Marder за спиной просматриваться установленный MG-34, на щите пушки перископический смотровой прибор.


    Images:

    2 користувачам це сподобалось.
  11. Bazilio32

    Bazilio32 Hauptmann

    Повідомлення:
    5.801

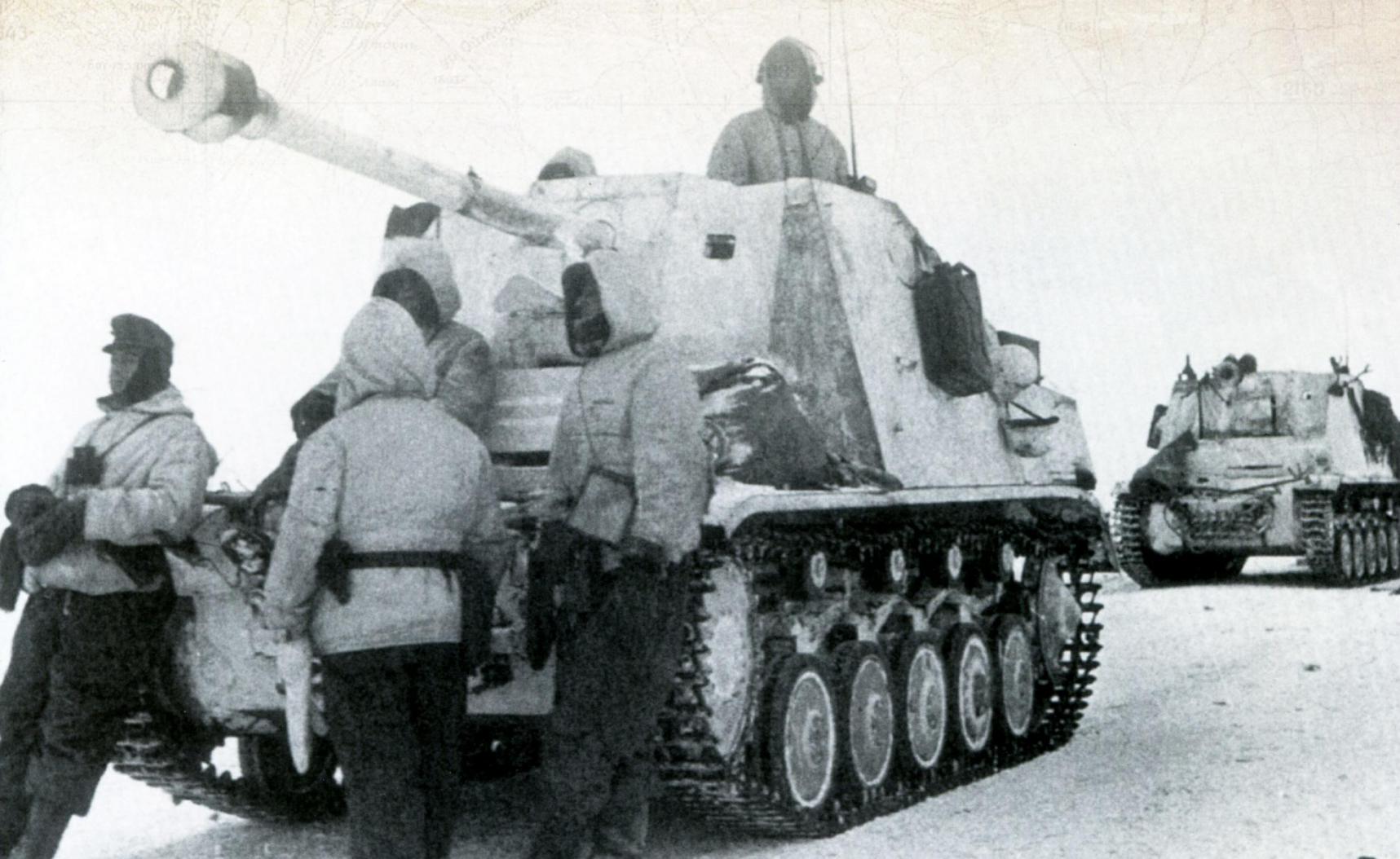

    "Мардер II" из 371-го противотанкового дивизиона, зима 1943-1944 года, Восточный фронт.


    Images:

  12. Carro Armato M 11/39

    Carro Armato M 11/39 Gefreiter

    Повідомлення:
    135
    Друзья а есть какая информация по боевому применению истребителей Marder? Количество уничтоженных ими танков, тип этих танков.

  13. Ariec1984

    Ariec1984 Gefreiter

    Повідомлення:
    210
    Адреса:
    Харьков, Украина
    А на вооружении противотанковых батальонов 14-й, 16-й, 24-й танковых, а также 3-й, 29-й и 60-й моторизованных дивизий "Мардеров" не было?

  14. Alex1982

    Alex1982 Oberfeldwebel

    Повідомлення:
    3.591
    Адреса:
    Россия
    считается что первыми их получили 13 т.д., а затем 3 и 24 т.д. + к Роммелю ушли 66 Мардеров в 15 и 21 т.д.

  15. Carro Armato M 11/39

    Carro Armato M 11/39 Gefreiter

    Повідомлення:
    135
    + к Роммелю ушли 66 Мардеров в 15 и 21 т.д.[/QUOTE]

    А в 5 легкой дивизии корпуса Африка Мардеров не было?

  16. Alex1982

    Alex1982 Oberfeldwebel

    Повідомлення:
    3.591
    Адреса:
    Россия
    А в 5 легкой дивизии корпуса Африка Мардеров не было?[/QUOTE]

    А вы весельчак))) 21 т.д. это вообще-то и есть 5 легкая (до августа 41 года).

  17. Ariec1984

    Ariec1984 Gefreiter

    Повідомлення:
    210
    Адреса:
    Харьков, Украина
    Первыми - это весной 42г, а Сталинград несколько позже был ;)
    Что-то Роммелю многова-то ушло :smile_14: для двух-то дивизий - небось еще и дивизион какой отдельный осчастливили? Надо глянуть что там в то время обитало.

  18. Alex1982

    Alex1982 Oberfeldwebel

    Повідомлення:
    3.591
    Адреса:
    Россия
    некоторые авторы еще пишут о 68 Ф-22 поставленных в качестве ПТО.

    На 15 августа танковая армия "Африка" имела:
    Африканский корпус:
    15. Panzer-Division (33. Panzerjäger Battalion)
    21. Panzer-Division (39. Panzerjäger Battalion)
    90. Leichte-Division (190 Panzerjäger-Abteilung (mot))
    164. Infanterie-Division
    Fallschirmjäger-Brigade Ramcke
    Panzerjäger Abteilung (mot) 605

  19. Ariec1984

    Ariec1984 Gefreiter

    Повідомлення:
    210
    Адреса:
    Харьков, Украина
    Не удивлюсь, если это те же самые пушки, что стояли на Мардерах :) Хотя может и нет.
    С дивизиями там не так просто. 190-я перманентно перефомировывалась и многие ее части подтягивались в Африку уже после Аламейна. Например танковый батальон. Возможно и ПТО тоже.

  20. Alex1982

    Alex1982 Oberfeldwebel

    Повідомлення:
    3.591
    Адреса:
    Россия
    Нет там даже фотки есть ПТОшников с Ф-22, а в ягерныхбатах деление на роты (Self) и обычные.
    Вы наверное имели ввиду 90-ю дивизию.

  21. Carro Armato M 11/39

    Carro Armato M 11/39 Gefreiter

    Повідомлення:
    135
    Друзья, кто нибудь может дать ссылки или инфу по боевому применению истребителей танков Marder II, Marder III??

  22. Ariec1984

    Ariec1984 Gefreiter

    Повідомлення:
    210
    Адреса:
    Харьков, Украина
    Естественно 90-ю. Просто у нее большинство дивизионных частей имели номер 190, думал о дивизионе ПТО вот и написал на автомате :beer:
    Если часть рот ПТО были с буксируемыми орудиями, тогда вопрос: куда распределили 66 Мардеров приобретает еще большую актуальность. Тогда ведь роты были всего по 9 самоходок? На 7 рот получается. Если найду на выходных время, таки посмотрю оргсхемы ТА "Африка". Тогда отпишусь.

    2 користувачам це сподобалось.
  23. Ariec1984

    Ariec1984 Gefreiter

    Повідомлення:
    210
    Адреса:
    Харьков, Украина
    В общем так, краткое расследование установило, что по состоянию на 01.09.42г в ТА "Африка" значилось 120 русских трехдюймовок (без детализации на каком они лафете самоходном или буксируемом).
    Сомоходные ПТО были обнаружены:
    1) одна смешанная рота, состоящая из 8 20-мм ЗСУ и 8 противотанковых САУ, в составе батальона при штабе танковой армии;
    2) четыре роты по 8 противотанковых САУ в составе 605-го отдельного панцер-ягер абтайлунга (правда буковкой r обозначена только одна рота, остальные вроде как t - возможно тут дело в том, на каком шасси были эти САУ);
    3) в противотанковых дивизионах 15-й и 21-й тд имеется по одной роте САУ, в каждой роте по 6 Мардеров;
    4) кроме того две роты Мардеров, по 9 САУ в каждой, обнаружены в 22-м панцер-ягерном абтайлунге 22-й же пехотной дивизии, которая не в Африке, но рядом.

    Ни в 164-й, ни в 90-й дивизиях Мардеров нет.

    1 людині також подобається це.
  24. Alex1982

    Alex1982 Oberfeldwebel

    Повідомлення:
    3.591
    Адреса:
    Россия
    Интересный расклад в принципе 66+68 вполне себе бьется со 120 Ф-22, особенно если часть Мардеров была с ПАКами-40

  25. Ariec1984

    Ariec1984 Gefreiter

    Повідомлення:
    210
    Адреса:
    Харьков, Украина
    Не стоит сбрасывать со счетов и потери, понесенные за время довольно таки интенсивных летних боев.

  26. semovente

    semovente Oberfeldwebel

    Рейтинг:
    1
    Відгуків:
    2
    Лоти
      на продажу:
    0
      продані:
    3
    Повідомлення:
    332
    Адреса:
    Лозова, Україна

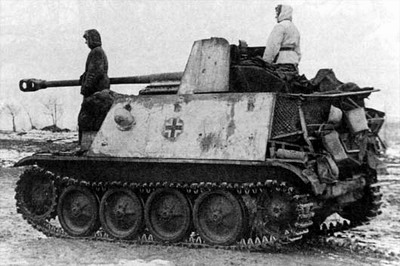

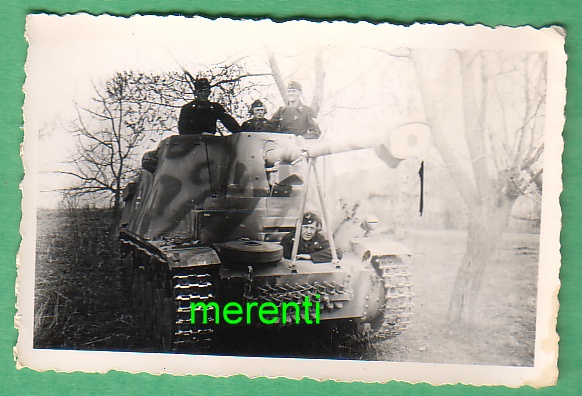

    Подскажите по фото. Какому подразделению принадлежал этот Мардер и где было сделано фото?
