Счетверенная зенитная пулеметная установка

Тема в разделе "Сухопутные силы РККА", создана пользователем Sergey_A, 15 май 2013.

  1. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD
    В конце 20-х - начале 30-х годов остро стал вопрос о необходимости повышения плотности и эффективности зенитного огня сухопутных и морских сил РККА. Росло количество и качество воздушных средств нападения, самолеты становились все более скоростными и маневренными. Одной из мер по эффективному отражению воздушных атак противника было создание зенитно-пулеметных установок объединявших в себе несколько (до 4-х) пулеметов.
    Решением Арткомитета ГАУ принятым в июле 1928 года проектно-конструкторскому бюро Тульского оружейного завода было поручено спроектировать и построить спаренную, строенную и счетверенную зенитные пулеметные установки на базе пулеметов "Максим".
    Победителем внутреннего конкурса стал коллектив известного конструктора-оружейника Н. Ф.Токарева. Счетверенная установка была принята на вооружение в 1931 году.
    Боевое применение
    Благодаря специальной системе охлаждения, большой емкости лент, высокой боевой скорострельности и плотности огня, быстрой наводке и маневренности огня на момент принятия на вооружение установка не имела аналогов среди зарубежных систем. Кроме того, это была первая т.н. комплексированная (состоящая из нескольких самостоятельных боевых единиц оружия) установка довольно скоро доказавшая свою эффективность в боевых условиях. Так, во время боев у озера Хасан американские наблюдатели в японской армии писали что "русские имеют невероятной скорострельности оружие, работающее от двигателя машины". Они ошибочно считали, что имеют дело с системой оружия с внешним механическим приводом автоматики.

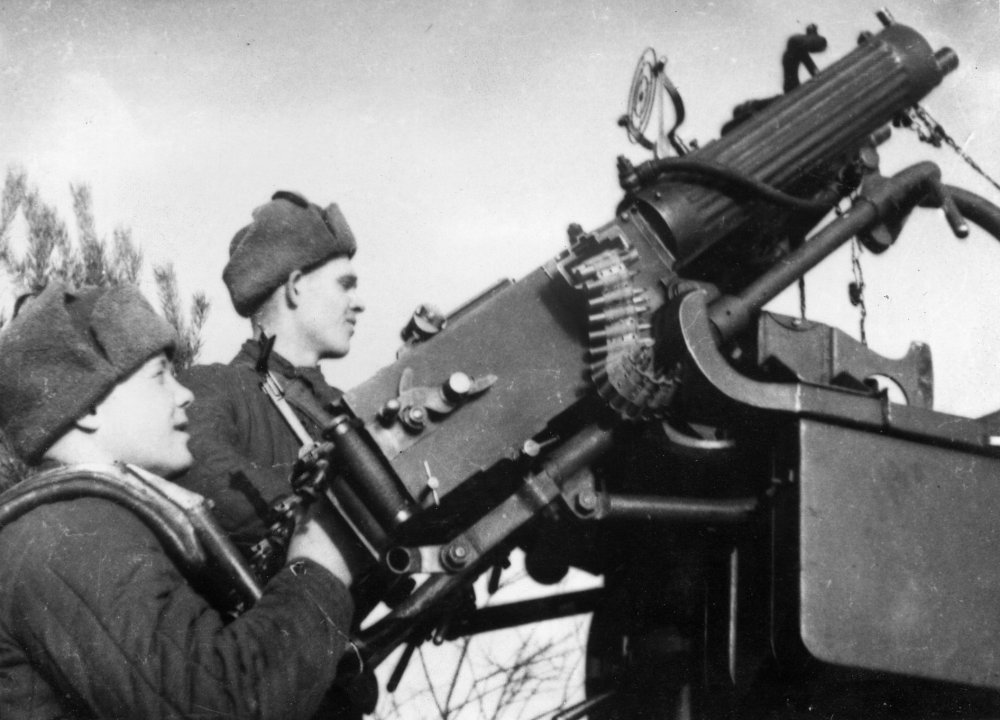

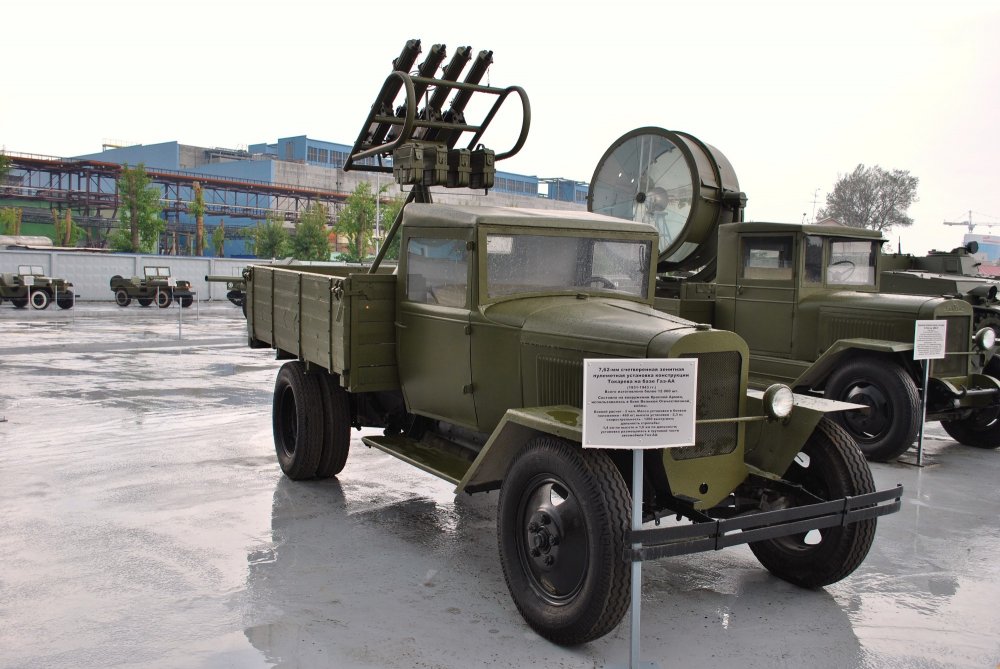

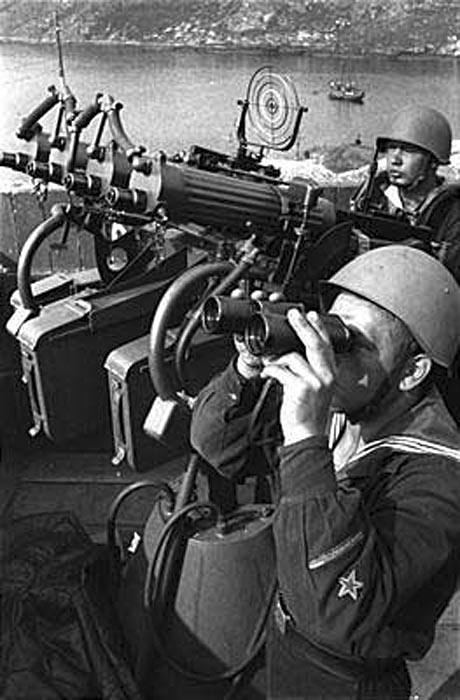

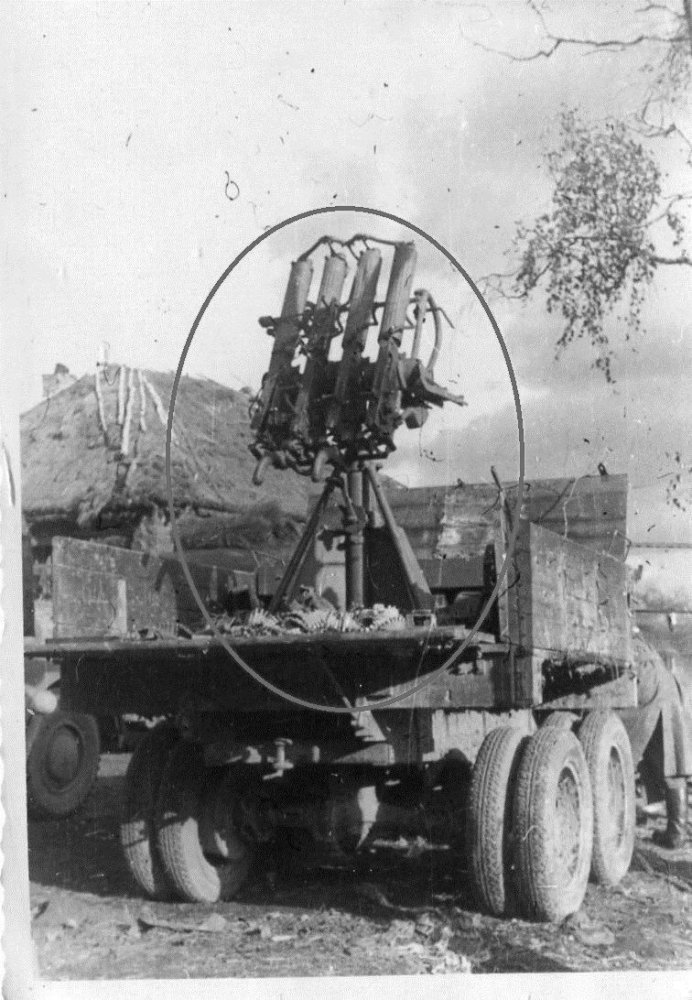

    В годы Великой отечественной войны счетверенная установка успешно применялась как при ПВО городов и важных объектов, так и при непосредственном прикрытии войск на фронте. Токаревская установка широко использовалась в качестве стационарной, самоходной (обычно устанавливалась в кузове грузовых автомобилей), корабельной, подвижной (на бронепоездах и ж/д платформах). Установки находились на вооружении зенитно-пулеметных рот армейских частей и подразделений, а также частей ПВО. К сожалению, наличие и выпуск данных ЗПУ на начало войны не были достаточными. Некомплект установок только в частях ПВО оценивался примерно в 3000 единиц.
    Уже в середине войны стало ясно, что рост скоростей, а также рост защищенности и живучести авиации не позволяет ЗПУ созданной на базе пулеметов "Максим" винтовочного калибра, эффективно бороться с боевыми самолетами противника. Тем не менее, несмотря на то, что с февраля 1943 года 7,62-мм счетверенные ЗПУ конструкции Токарева вывели, как устаревшие, из состава зенитных полков зенитных дивизий РГК, установки провоевали в действующей армии до самого конца войны.
    Описание и устройство

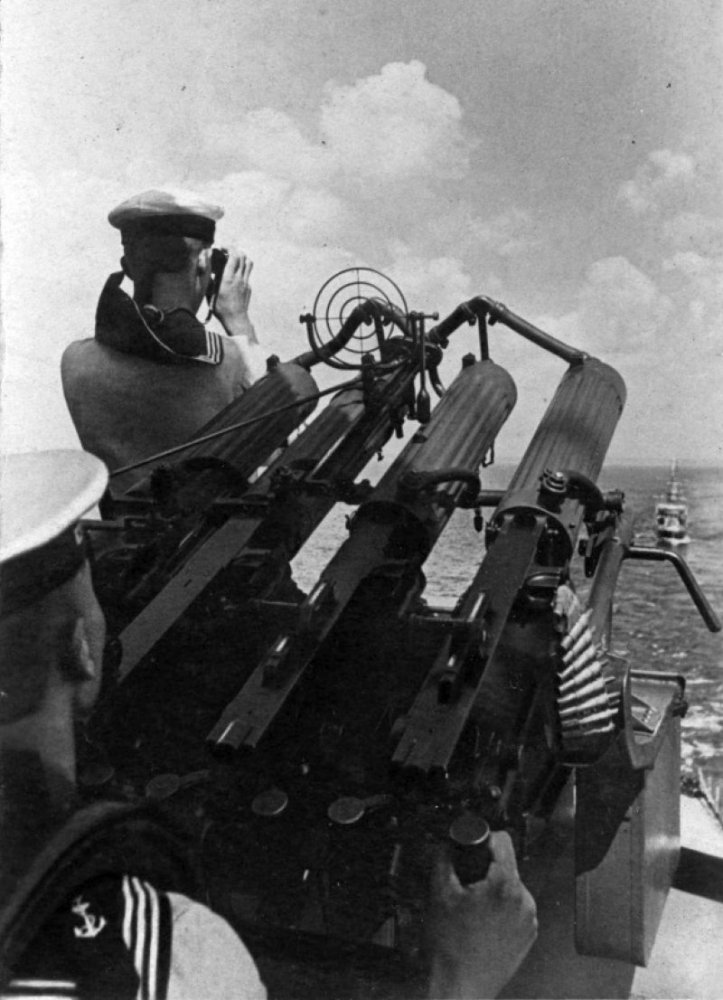

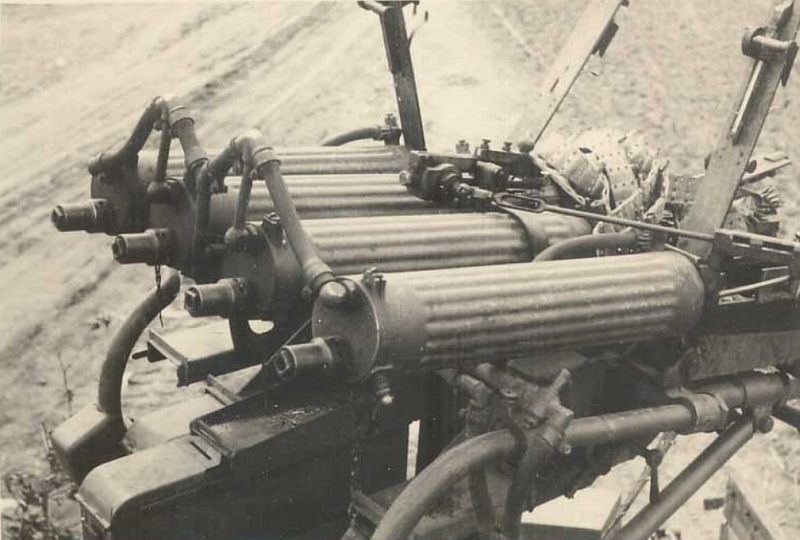

    ЗПУ конструкции Н. Ф. Токарева состояла из тумбового основания, вертлюга с патронными коробами (с лентами повышенной емкости до 500 патронов), рамы с противовесами, наплечниками, спусковой тягой, зенитного прицела и системы принудительного охлаждения. Вертлюг вращался на подшипниках. Четыре пулемета "Максим" крепились в ряд на трубчатой раме. Они объединялись общей системой охлаждения, едиными прицельными приспособлениями и спуском.
    Наводка на цель блока пулеметов (массой до 80 кг.) осуществлялась наводчиком с помощью наплечных дуг. Последовательно ЗПУ оснащалась зенитными кольцевыми прицелами обр. 1929, 1936 и 1938 годов. Для стрельбы по наземным целям использовался обычный стоечный прицел второго слева пулемета, считавшегося основным.


    Изображения:

    shelest, Кіла2013, Бек и 6 другим нравится это.
  2. Интересные лоты

    Интересные лоты

    1. [ATTACH] Продам снятый с макета СВТ 40 шомпол[ATTACH] [ATTACH] [ATTACH]
      350 грн.
    2. Предложу комплект штатного обвеса к Тульскому Токареву. В составе: 1.Кобура кирзовая. 2.Тренчик кожа...
      180 грн.
    3. Подвес югославского штыка Маузер на восстановление. Все максимально подробно постарался показать на...
      155 грн.
    4. В продаже одним лотом 3 деревяшки,одна деревяшка имеет дефект (на фото) и нет 1го ложевого кольца на...
      2800 грн.
    5. Лот № А2444 Поясной чехол/подвес для газового баллончика полиции Британии от 1 грн. Поясной чехол/п...
      3 грн.
    6. укрпочта + 10 грн обратка по запросу
      200 грн.
    7. укрпочта + 10 грн обратка по запросу
      200 грн.
    8. повністю складська нічого не відновлено,не пилено! все по рідні! без реставрацій! ствол вкруч-чудово...
      2270 грн.
    9. 300 грн.
    10. Царская антабка на револьвер Наган. В отличном сохране.
      350 грн.
  3. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

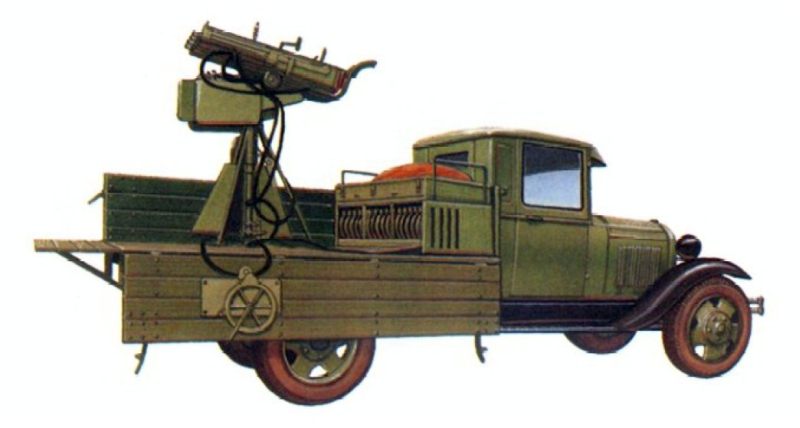

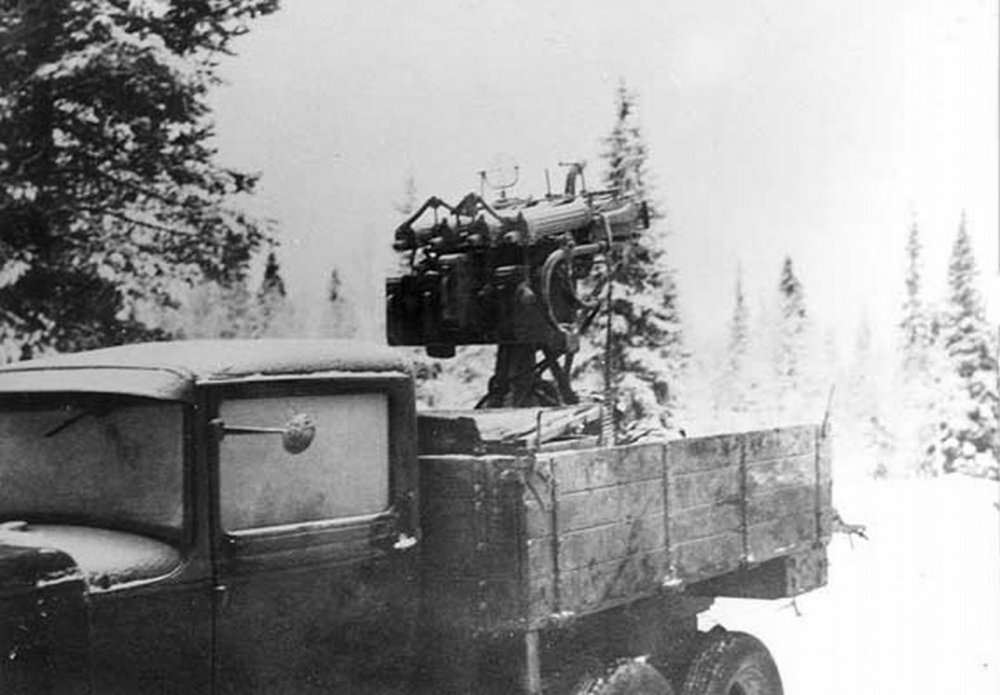

    Максим 4М_финский трофей.jpg Максимъ 4М-трофей финновъ-.jpg Максимъ 4М - трофей зимней войны.jpg Максимъ 4М- парадъ.jpg Максимъ 4М-.jpg Максимъ 4М_цветъ.jpg Максимъ -М 4 на бронепоезде .jpg Максимъ М4_ брошенный.jpg

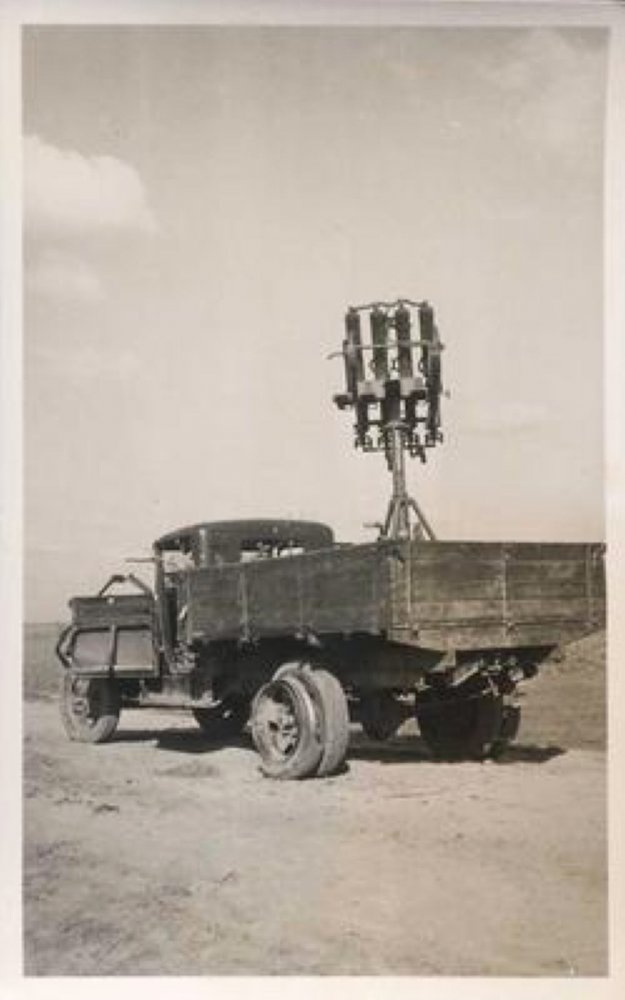

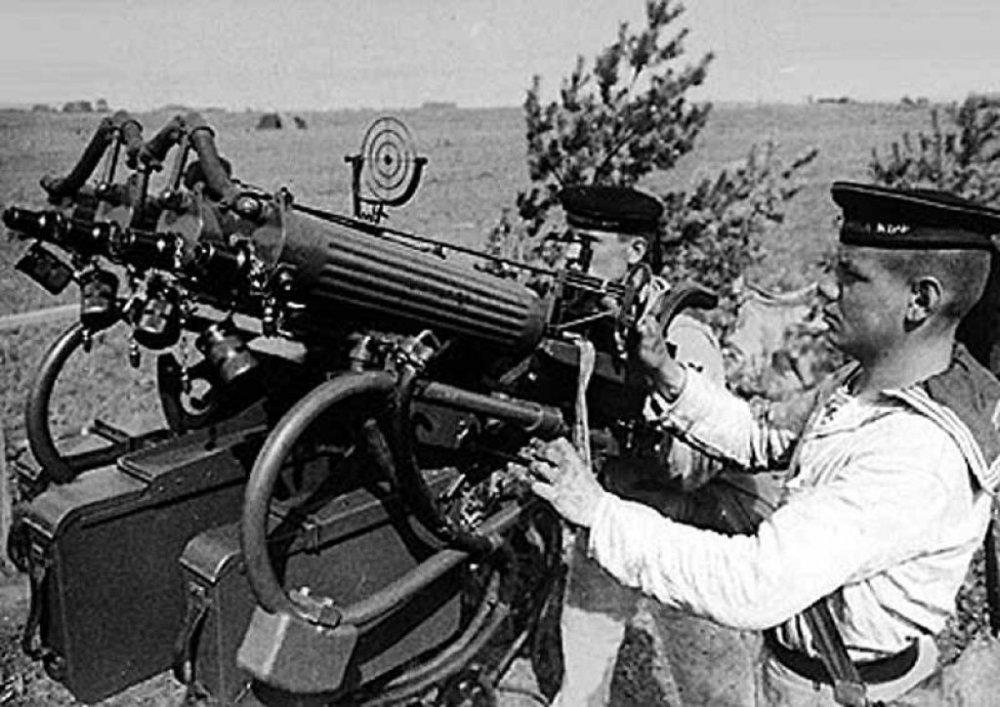

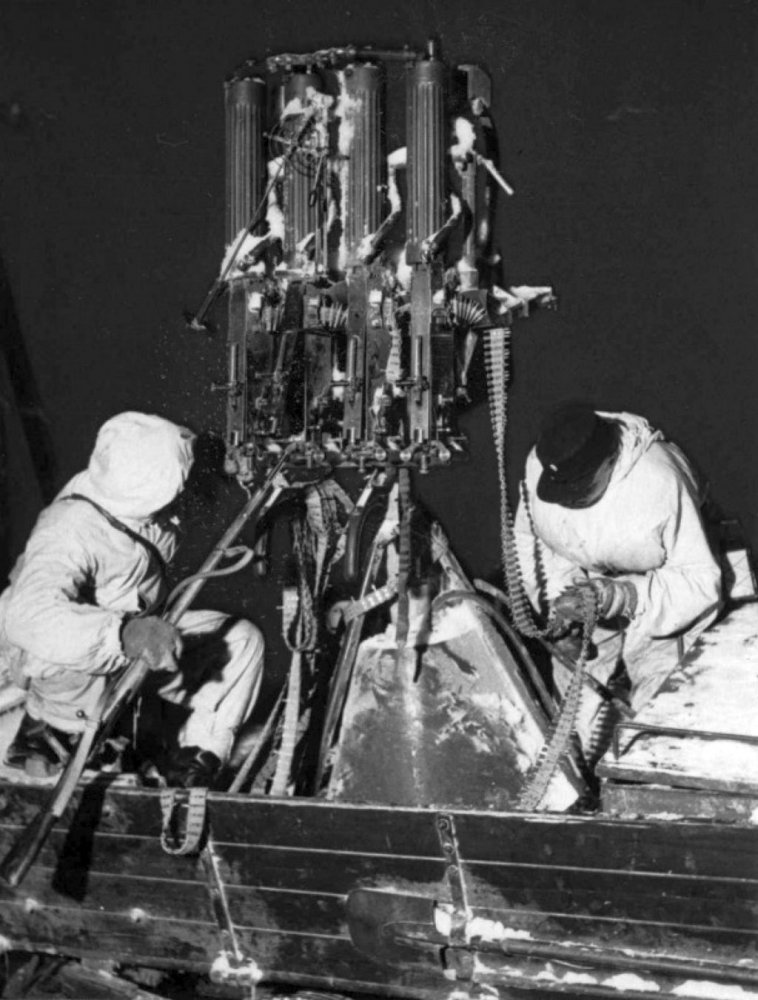

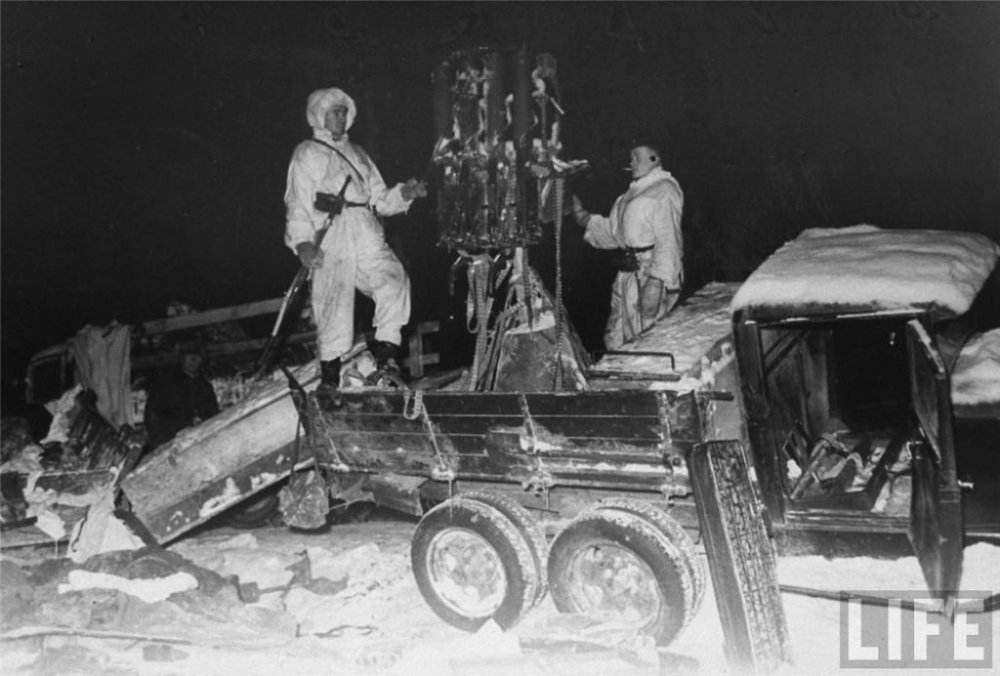

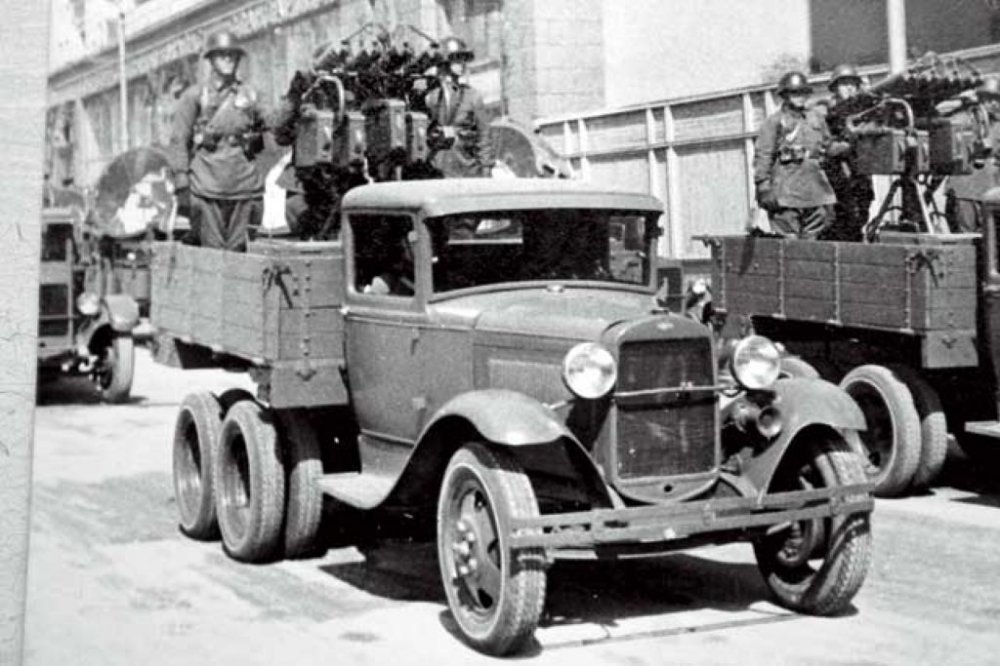

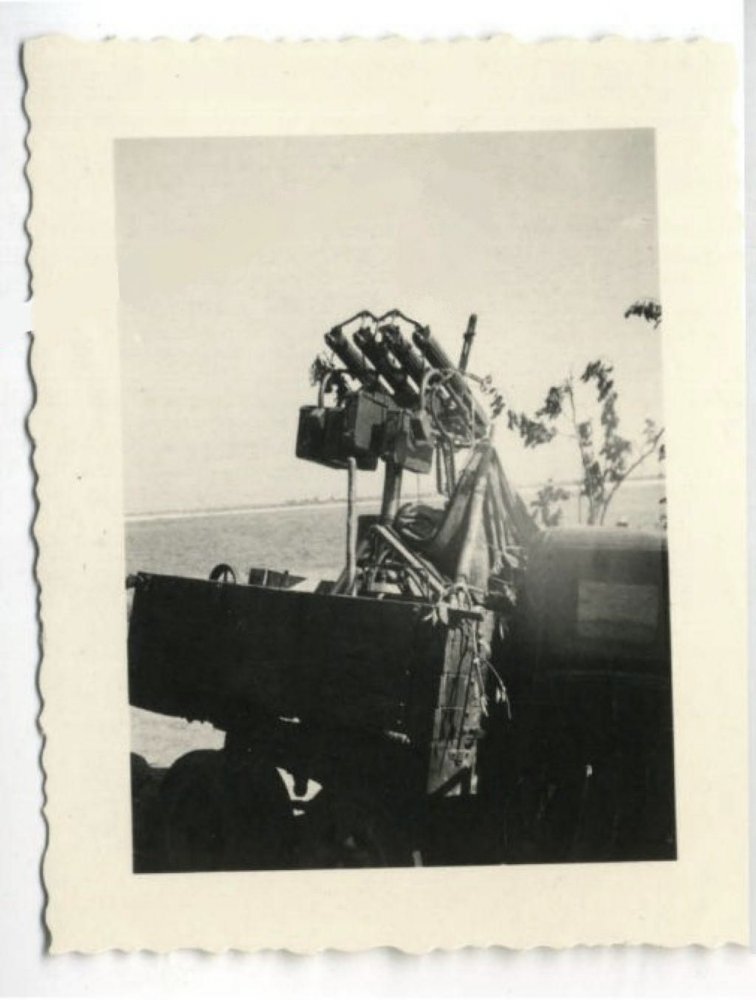

    1,2,3 - Трофеи " Зимней войны". 4- Парад 1-го Мая в Москве. 5 - Зима 1939/40. 7 - Максим 4М на площадке БП . 8- Брошен на дороге. 1941г.

    shelest, Кіла2013, Бек и 2 другим нравится это.
  4. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD

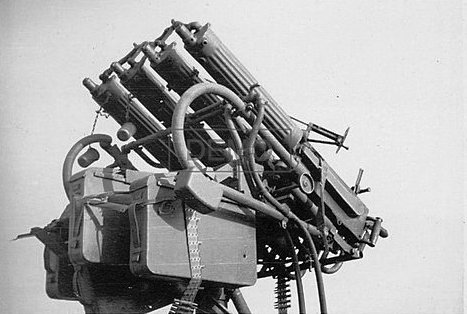

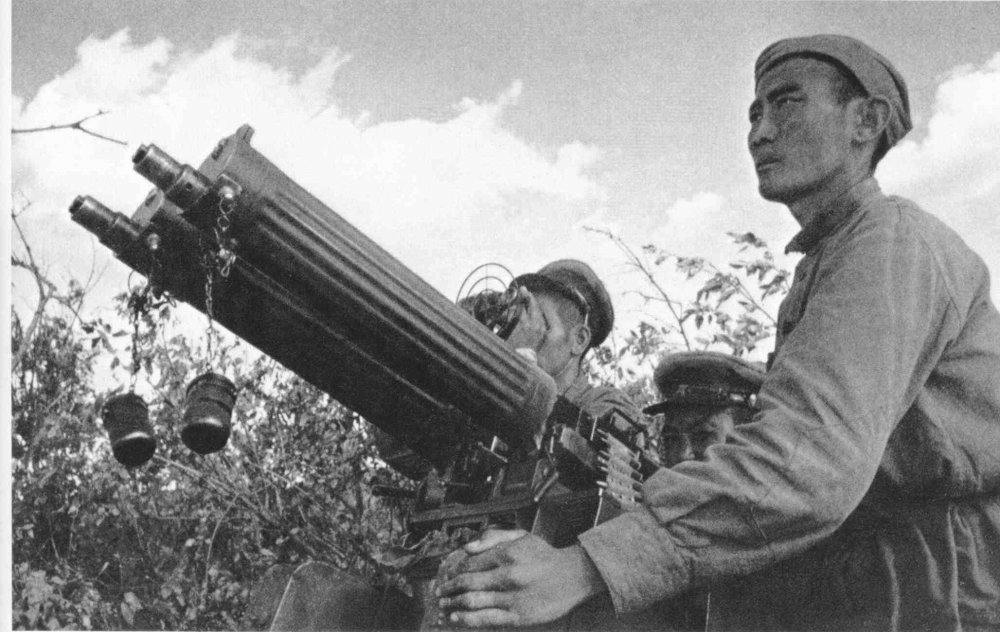

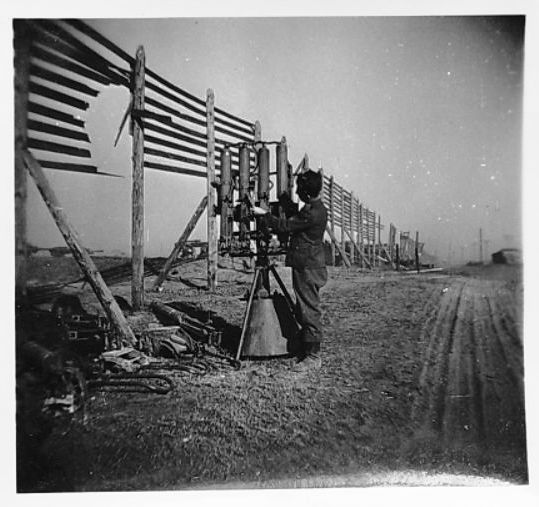

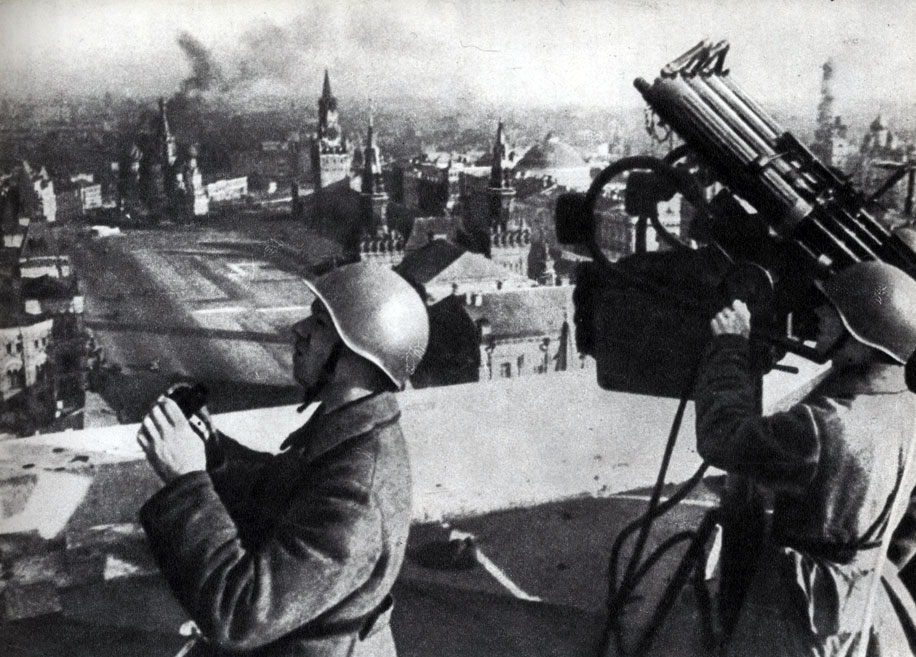

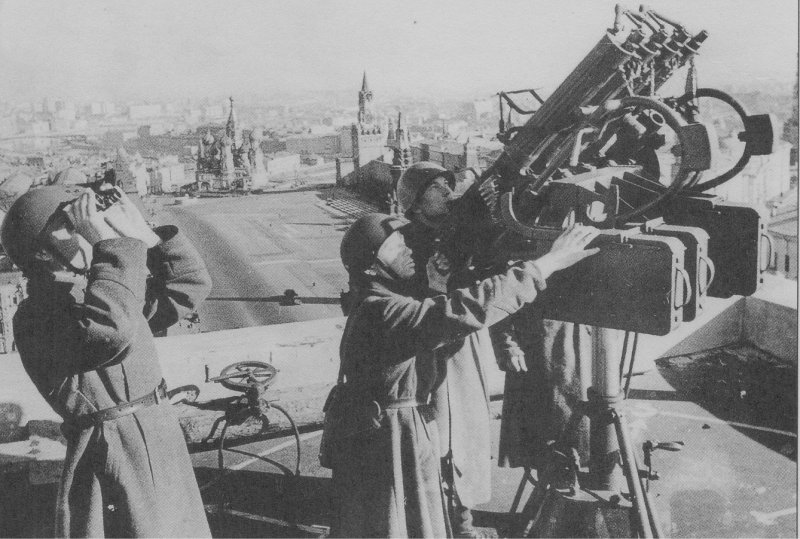

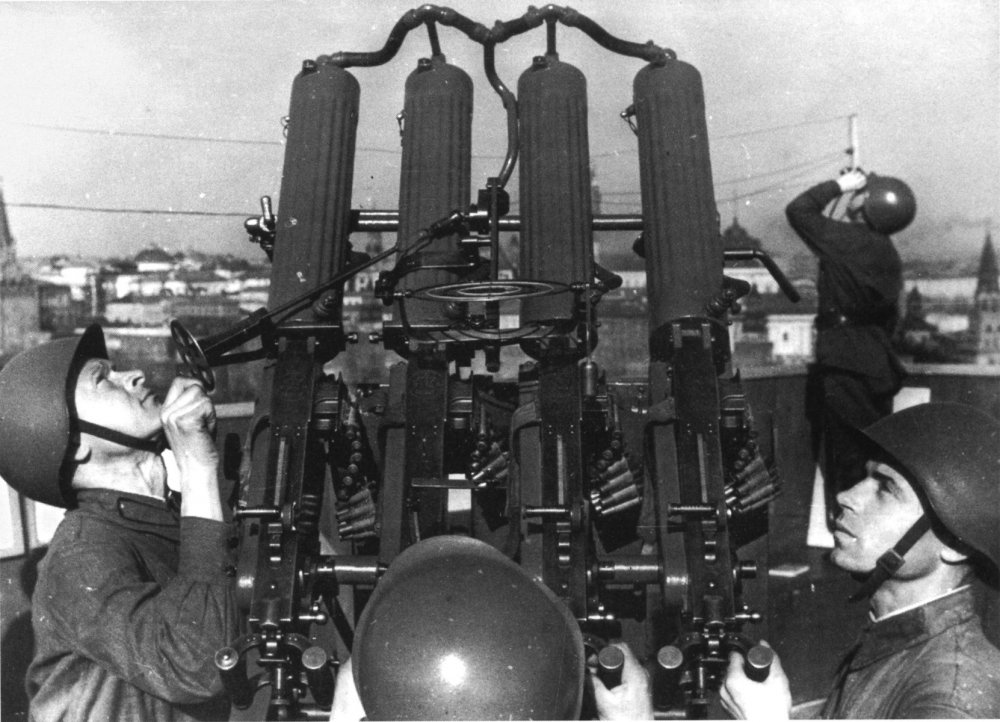

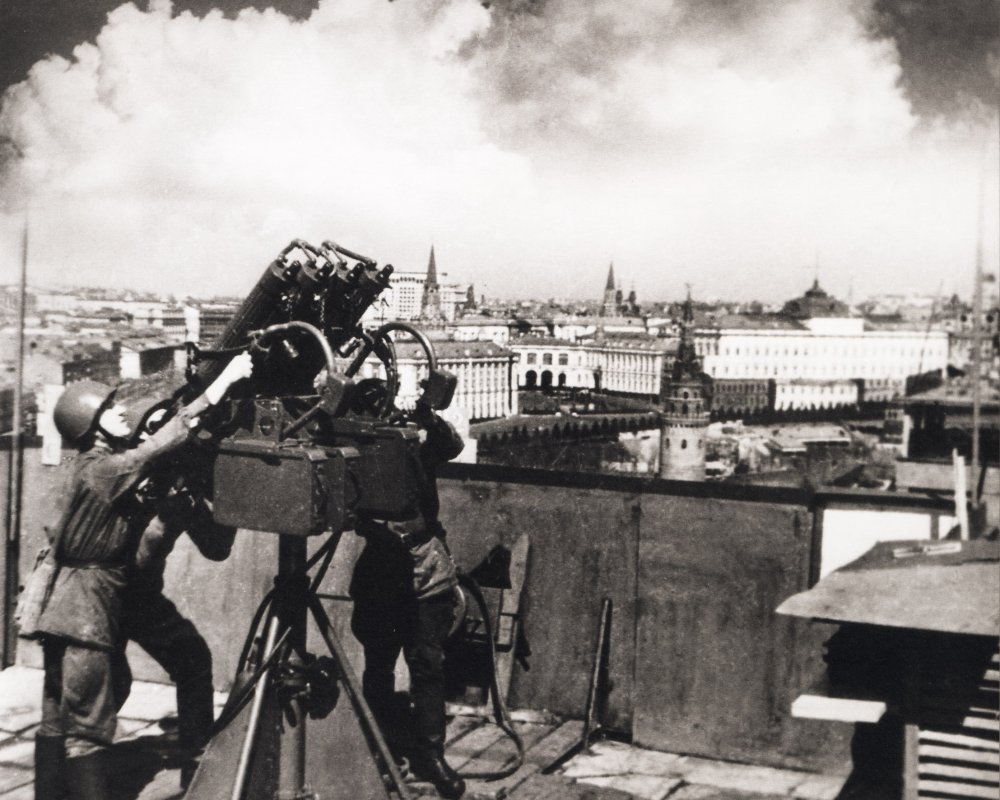

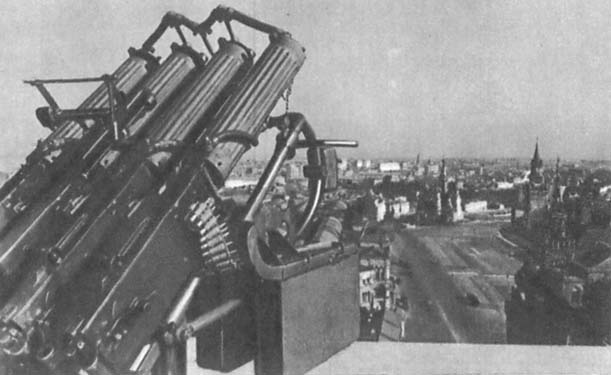

    1-5 на страже московского неба
    и еще несколько фотографий


    Изображения:

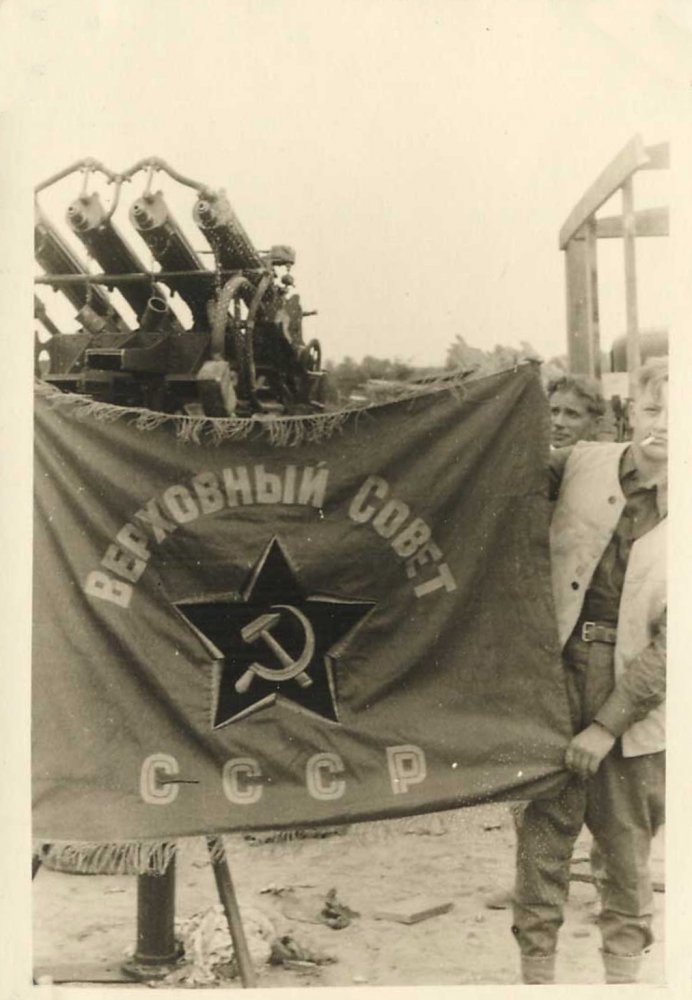

    %E7%ED%E0%EC%E0%FF 132 %ED%EA%E2%E4 2.jpg
    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  5. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

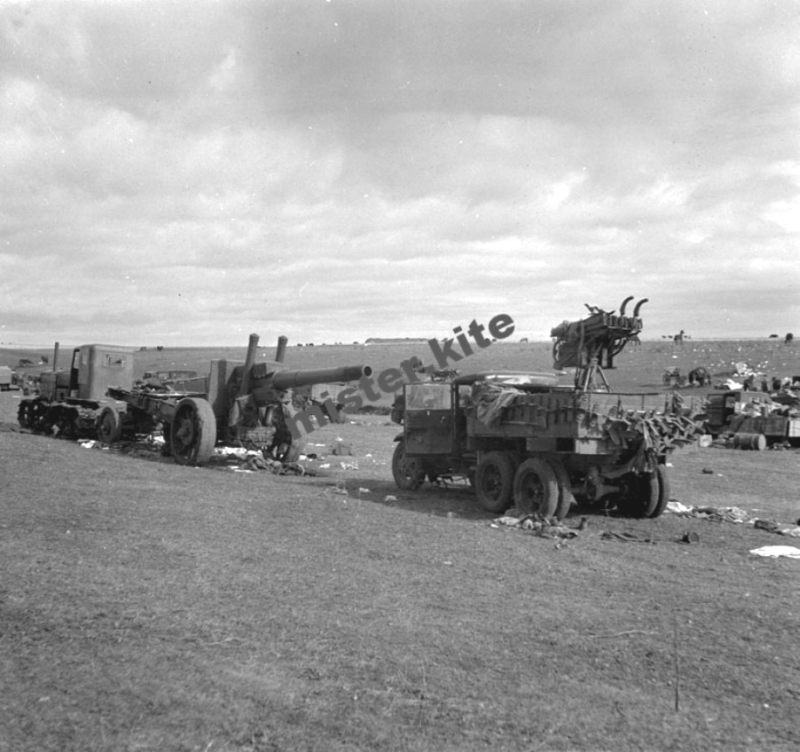

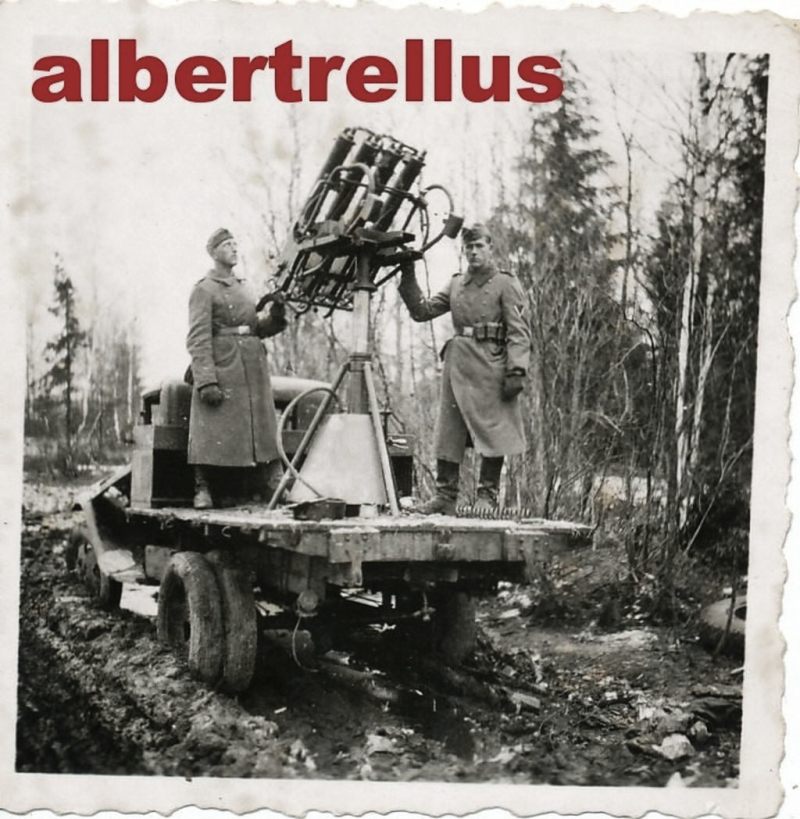

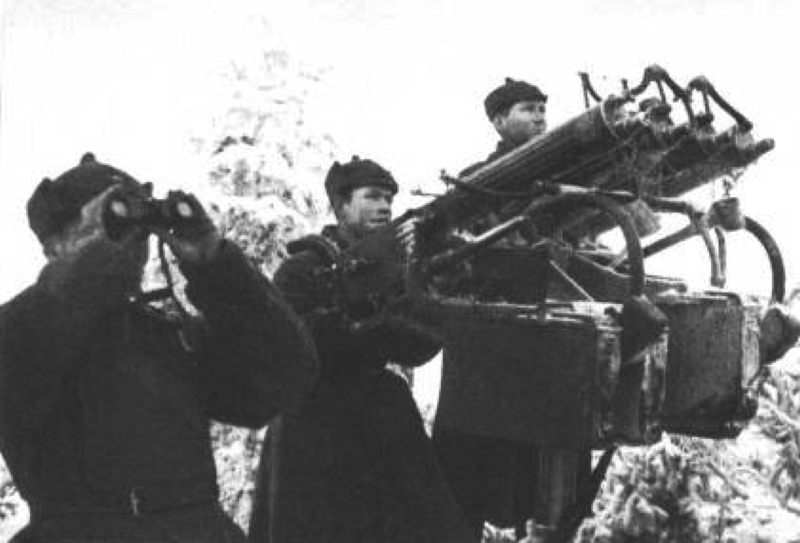

    !Максимъ М4_ брошенный_.jpg !Максимъ 4М_2006091.jpg !Максимъ 4М брошен_v 1941.jpg !Максимъ 4М на саняхъ.jpg !Максимъ 4М_2006091003.jpg !Максимъ 4М_Quadmaxims.jpg !Максимъ 4М_vov061.jpg !Максимъ 4М-1.jpg
    !Максим 4М_финский трофей_1941г.jpg !Максим 4М_финский трофей_1941г_.jpg

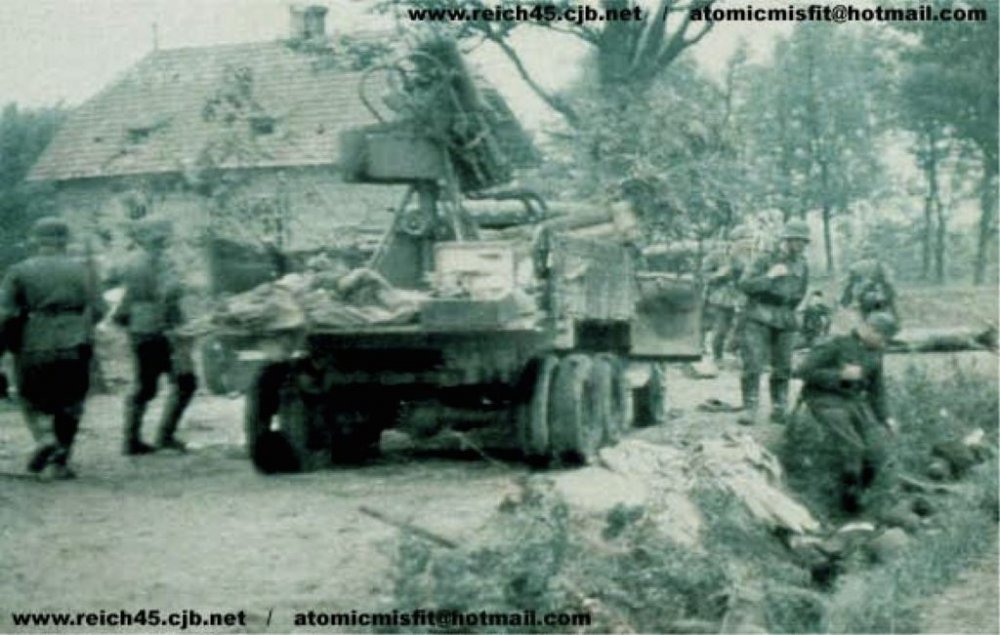

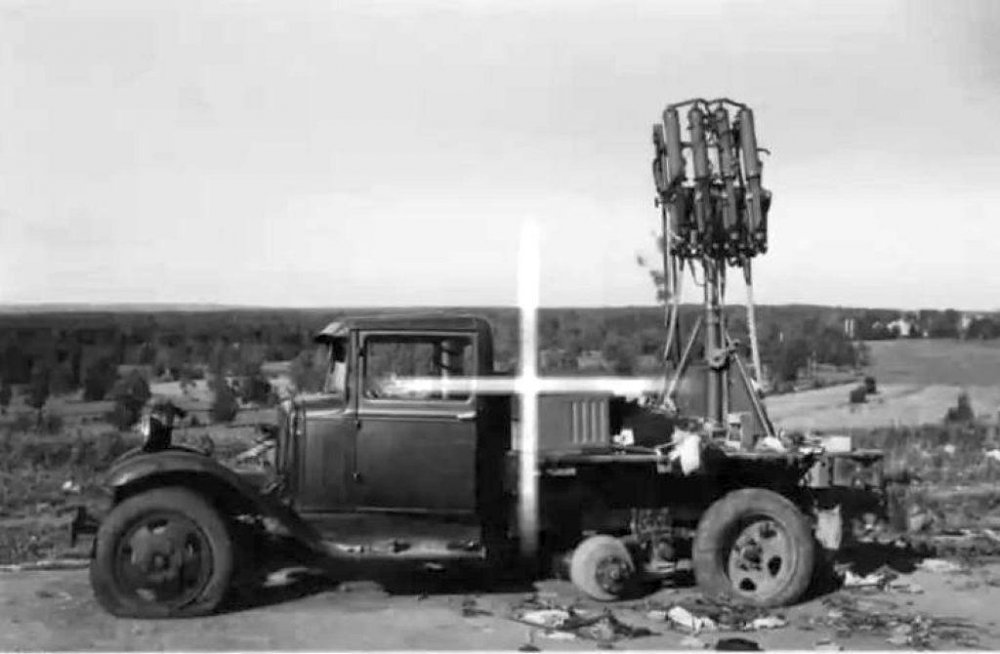

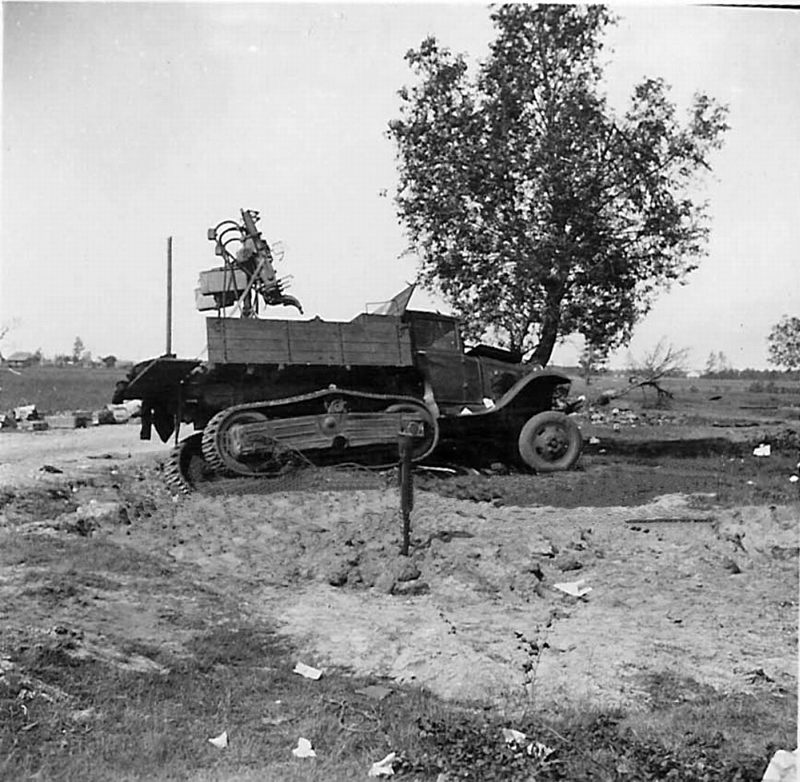

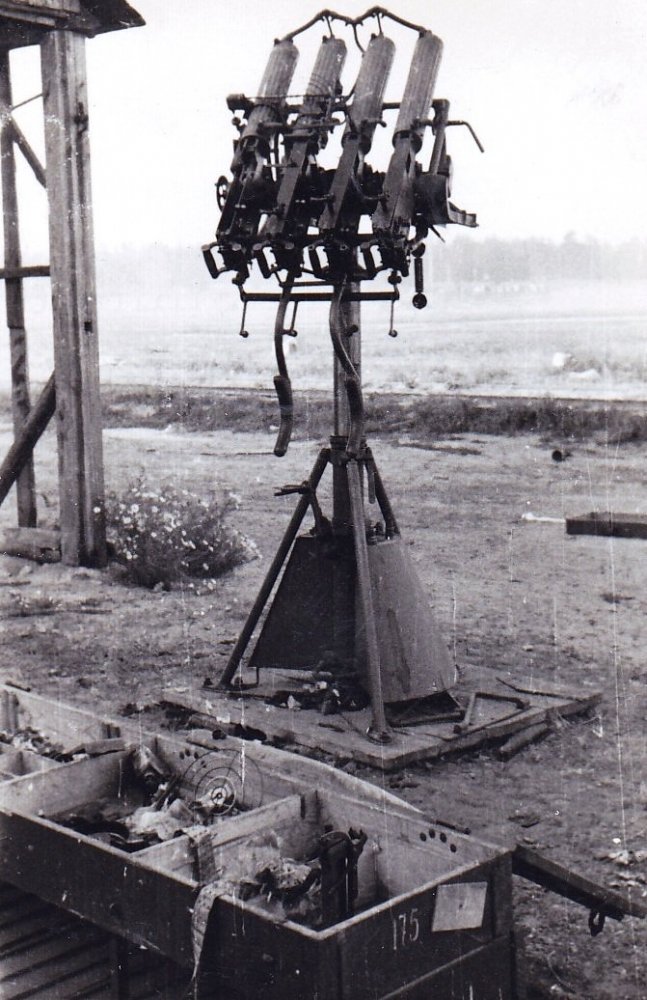

    1,2,3 - немецкие трофеи 1941г.

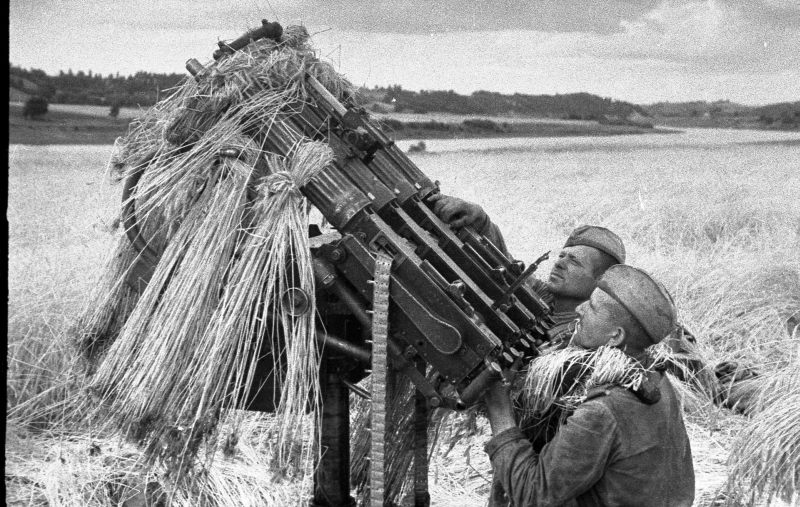

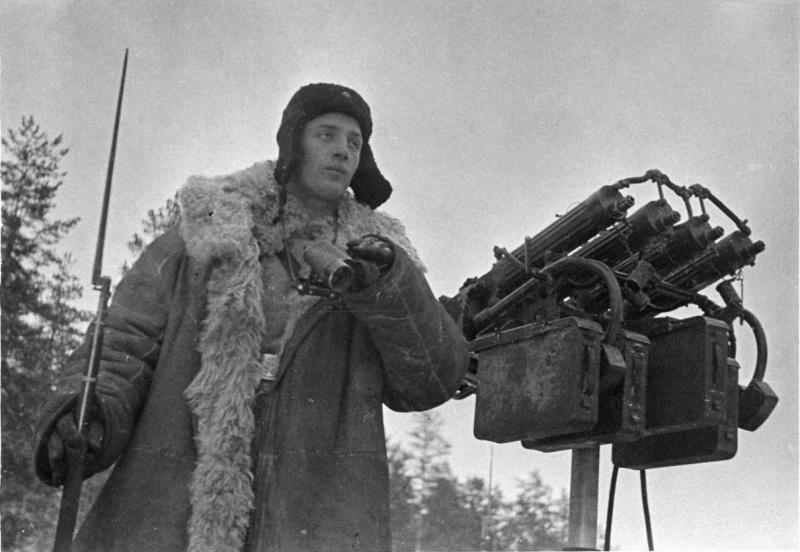

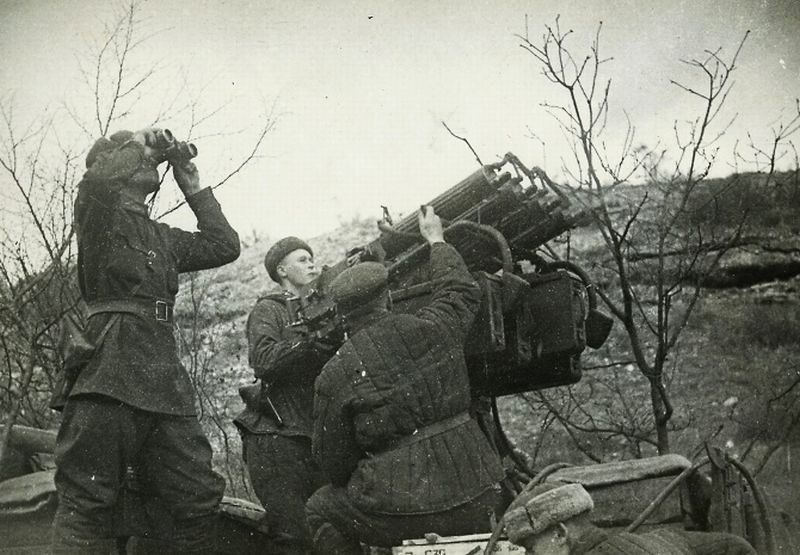

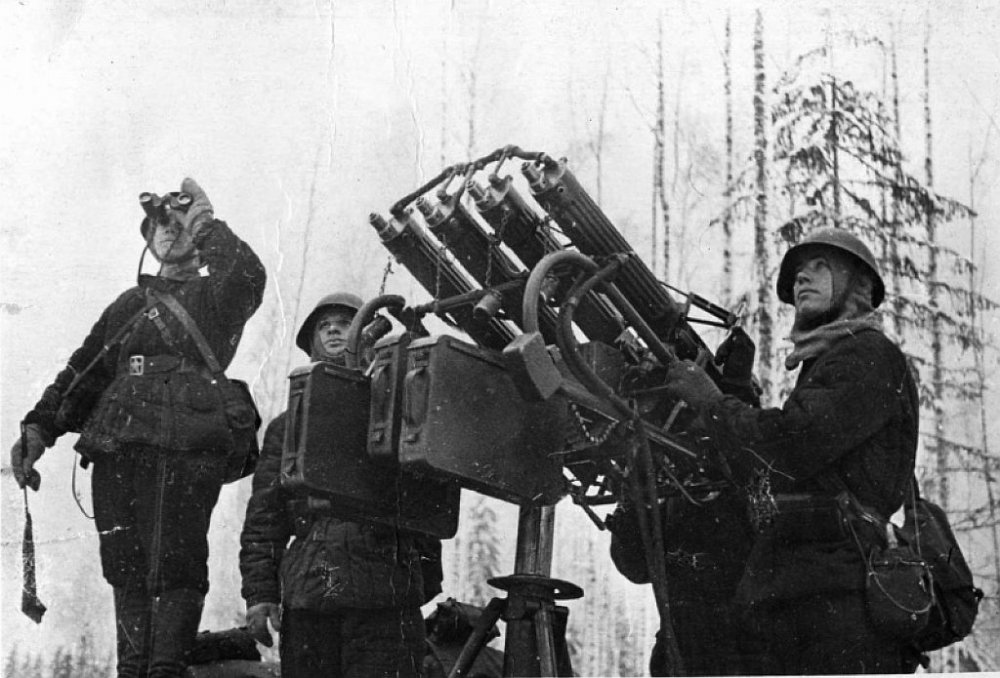

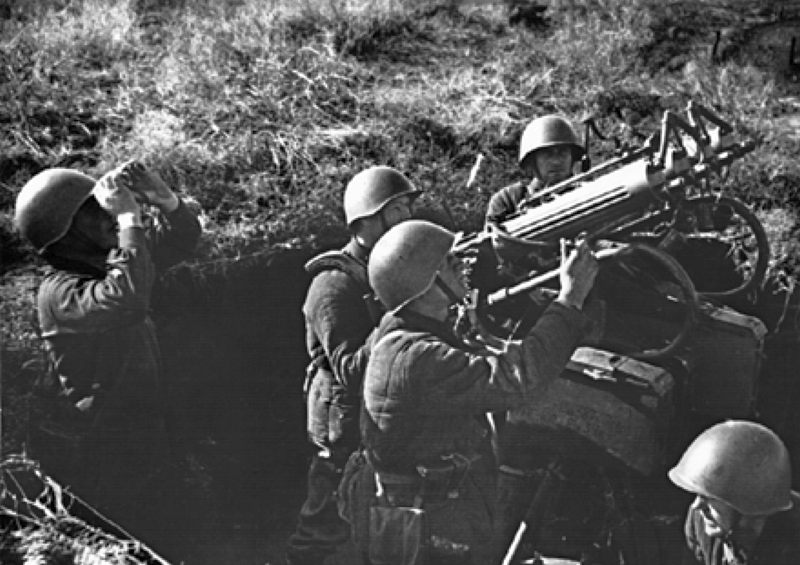

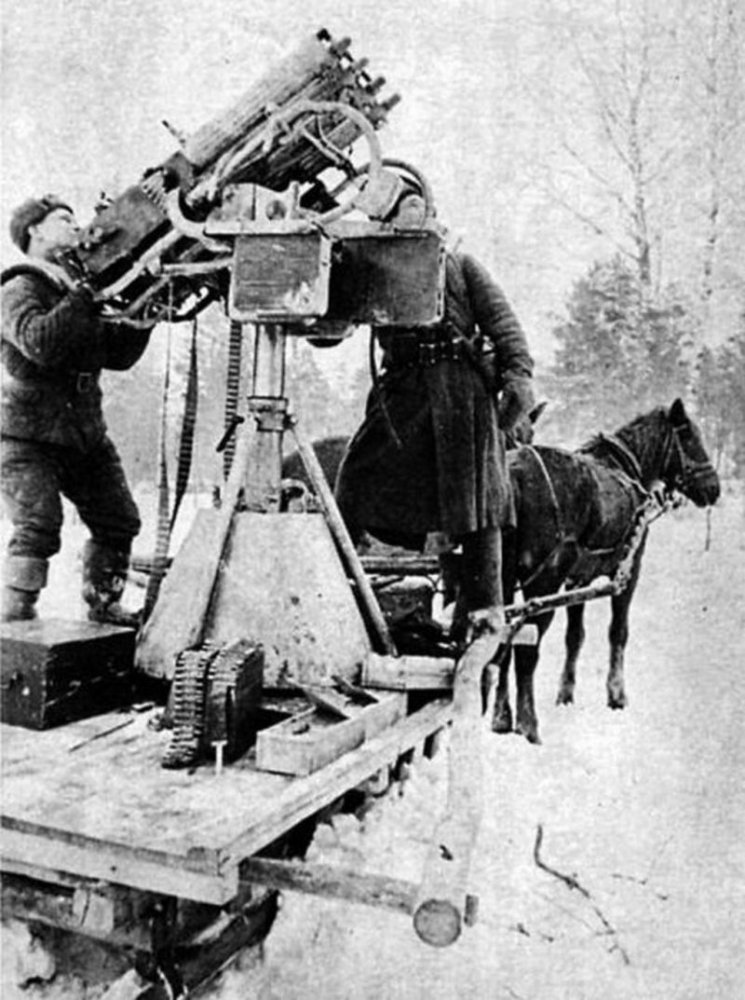

    4,5,6,7 - советские зенитчики на боевом посту 1941-42гг

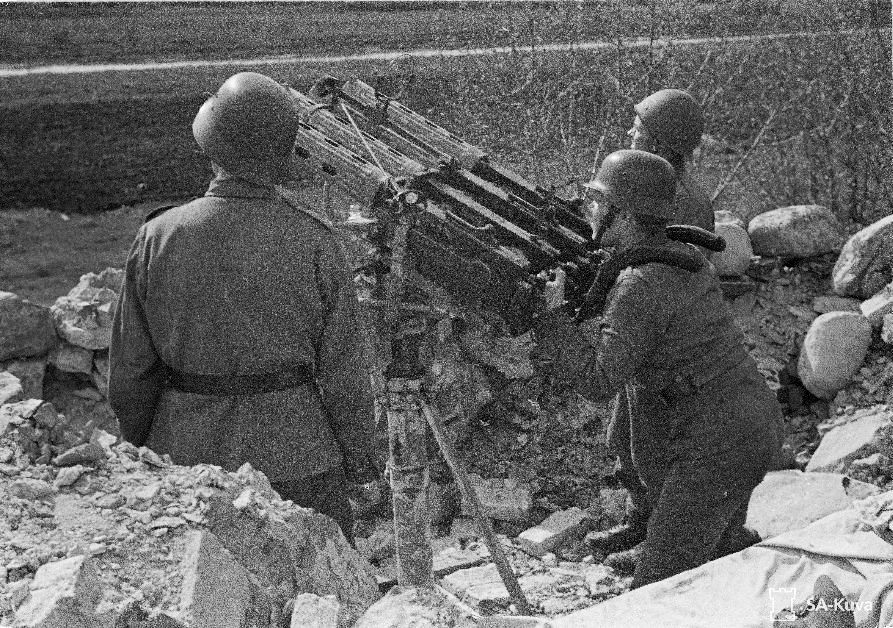

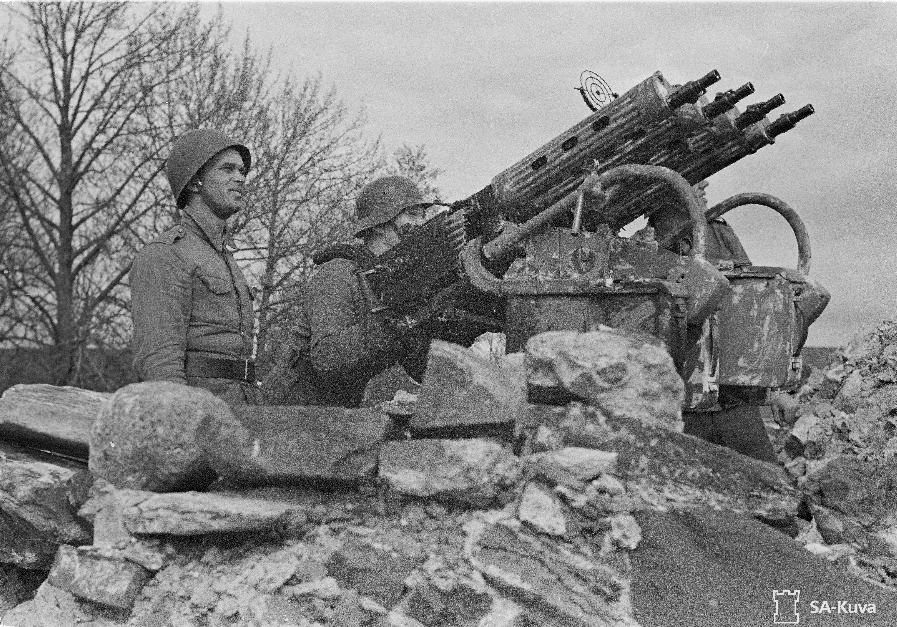

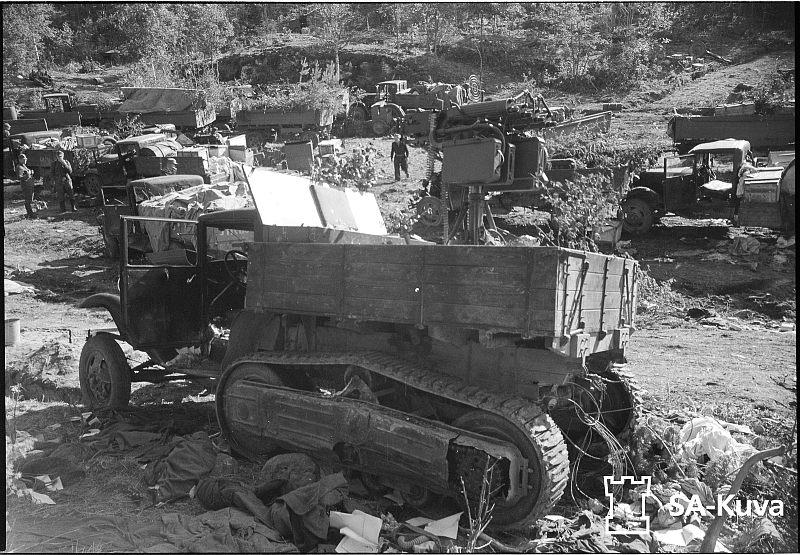

    8,9,10 - финские трофеи 1941г.

    shelest, Кіла2013, Allenberg и 2 другим нравится это.
  6. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

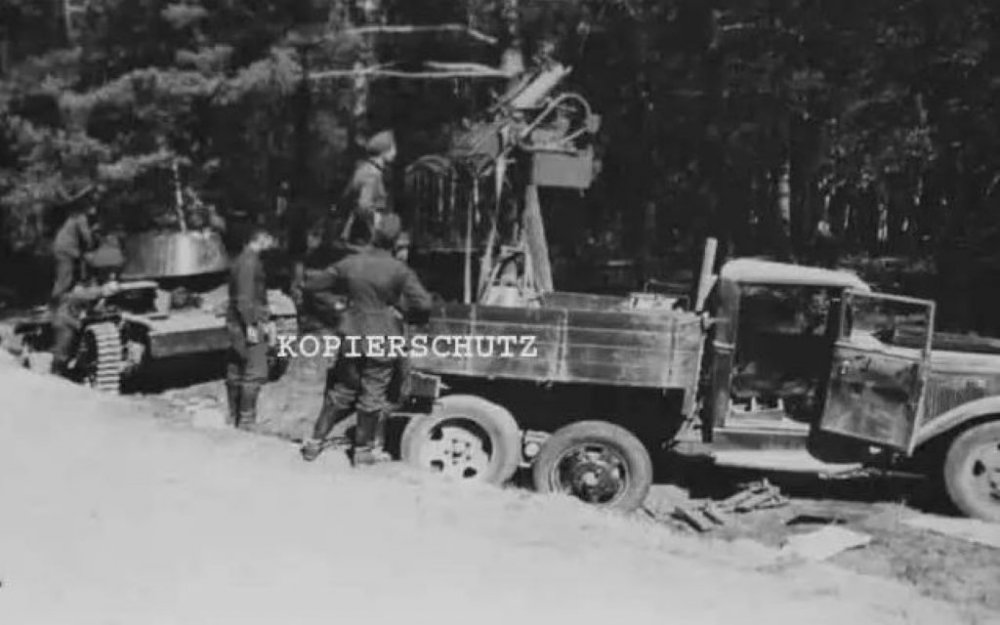

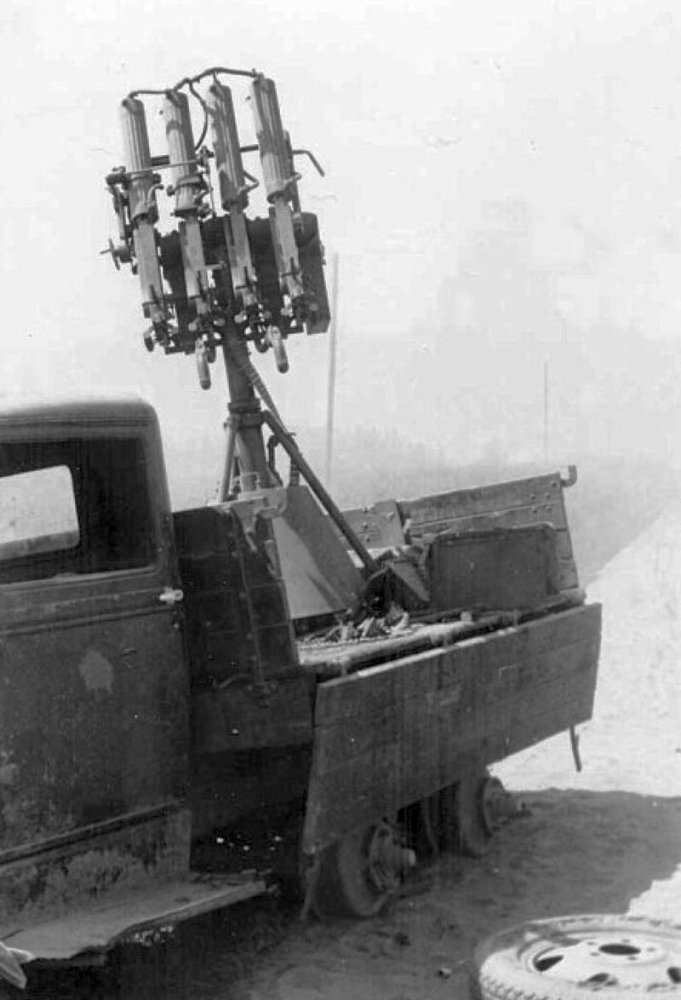

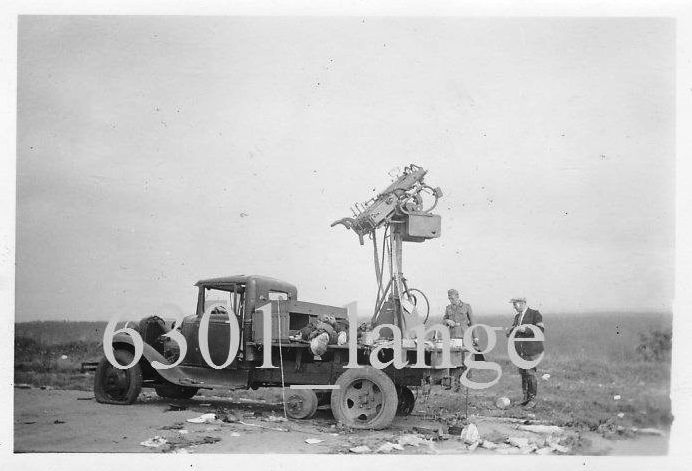

    !Максим 4М_финский трофей-.jpg !Максимъ 4М брошен_v 1941г.jpg !Максимъ 4М- ГАЗАА_трофей швабъ.jpg !Максимъ 4М_Quadmaxims-.jpg !Максимъ 4М_Quadmaxims-1.jpg !Максимъ 4М-2.jpg !Максимъ 4М-уничтожен-.jpg
    1- фото для финской прессы

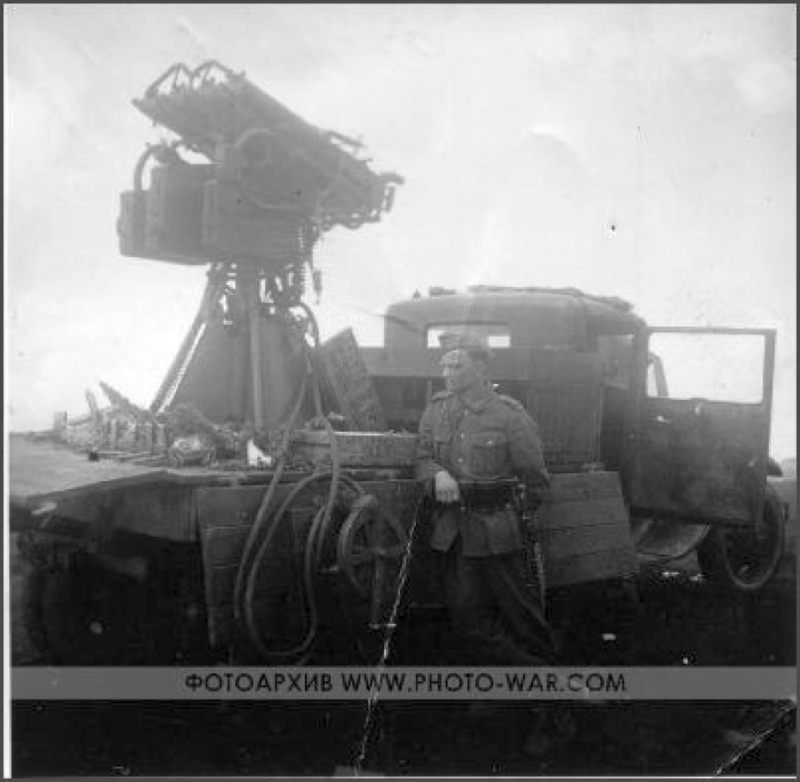

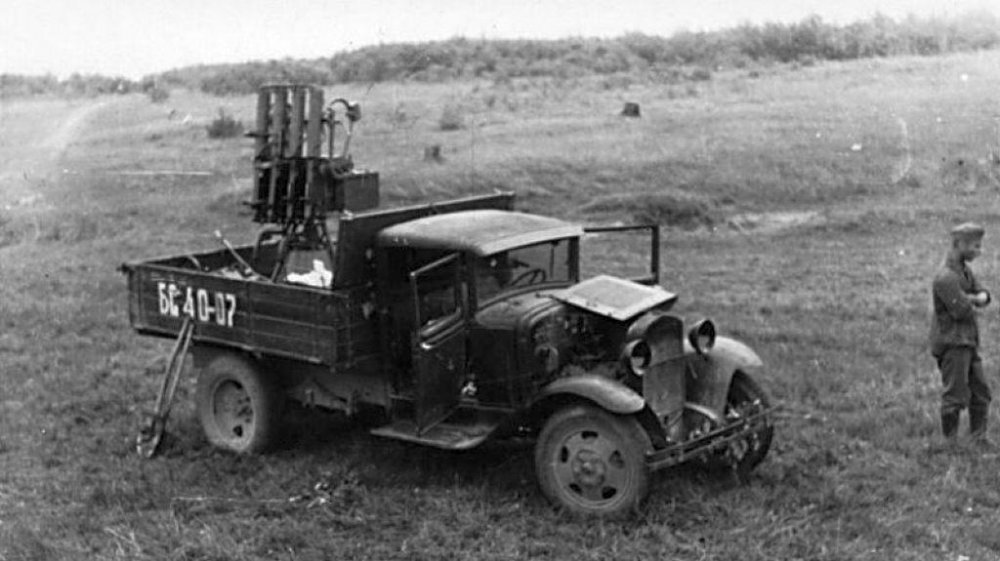

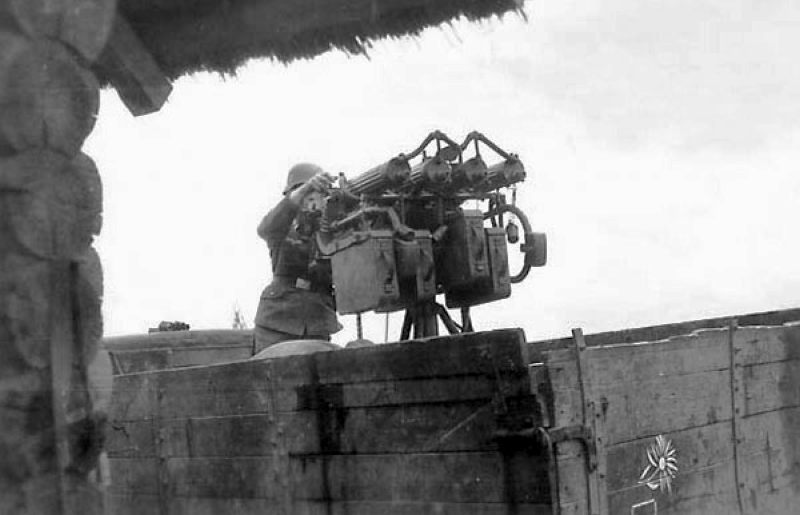

    3- фото для германской прессы
    4 - фото для советской прессы

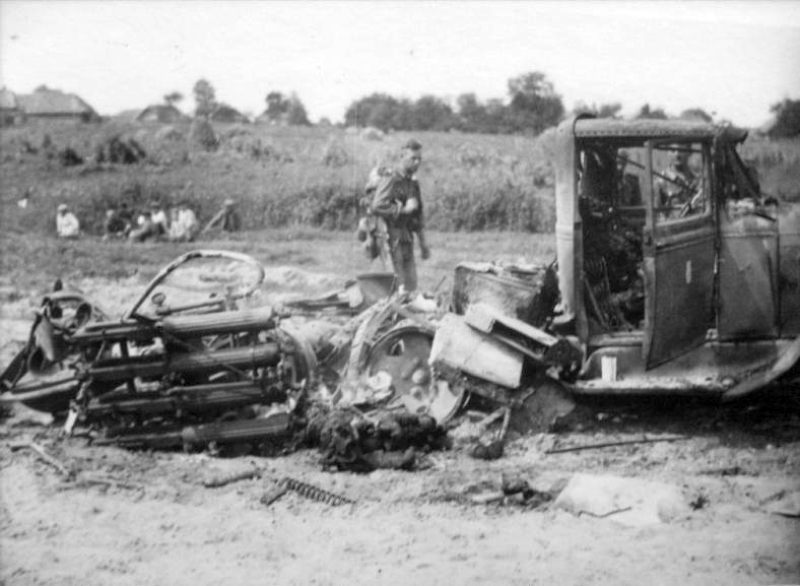

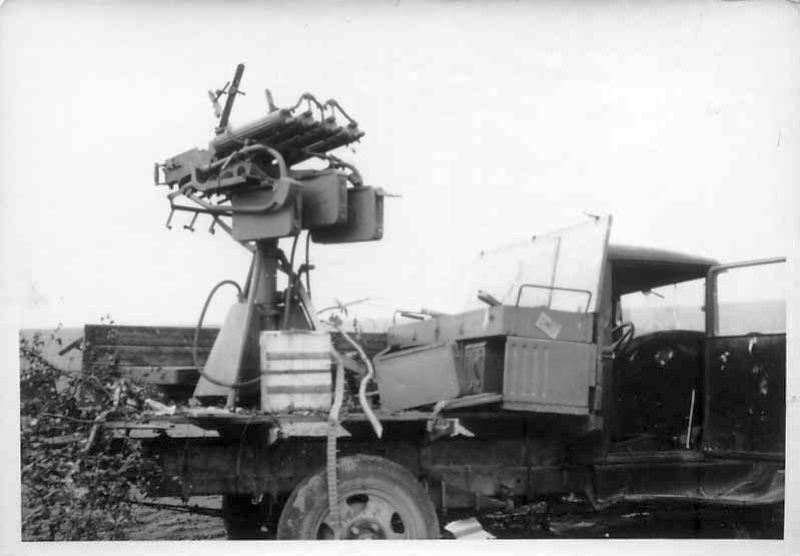

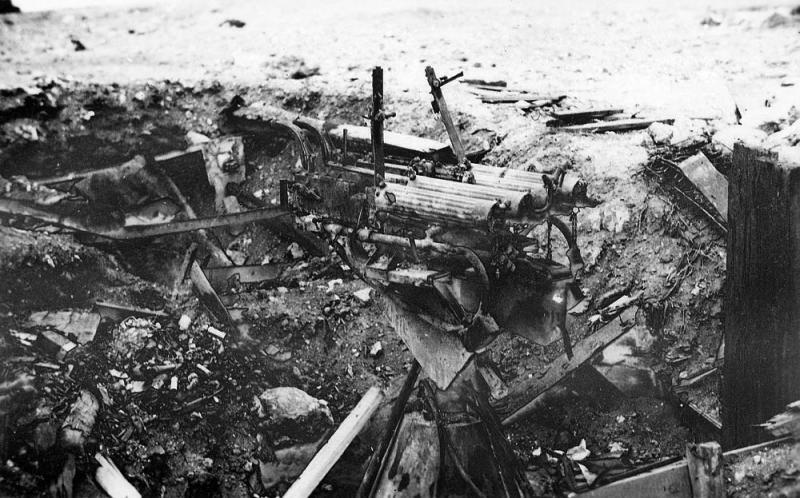

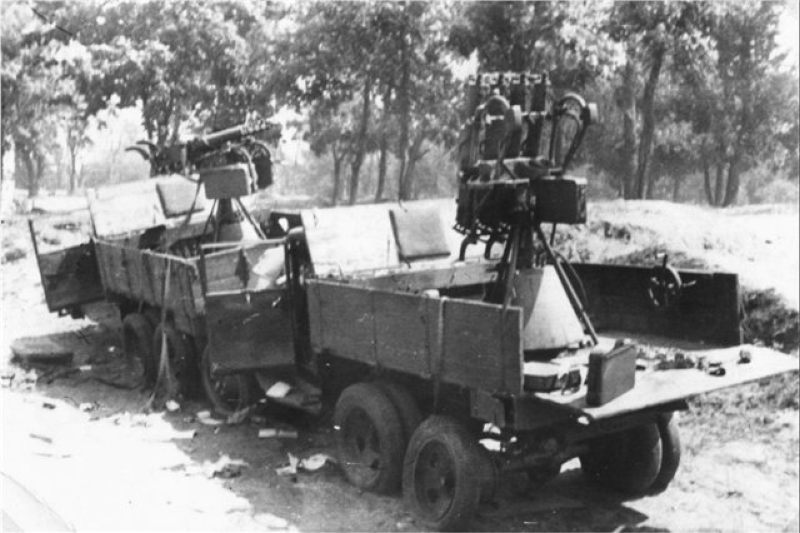

    2,5,6,7 - брошенные ( уничтоженные) советские ЗПУ.

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  7. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

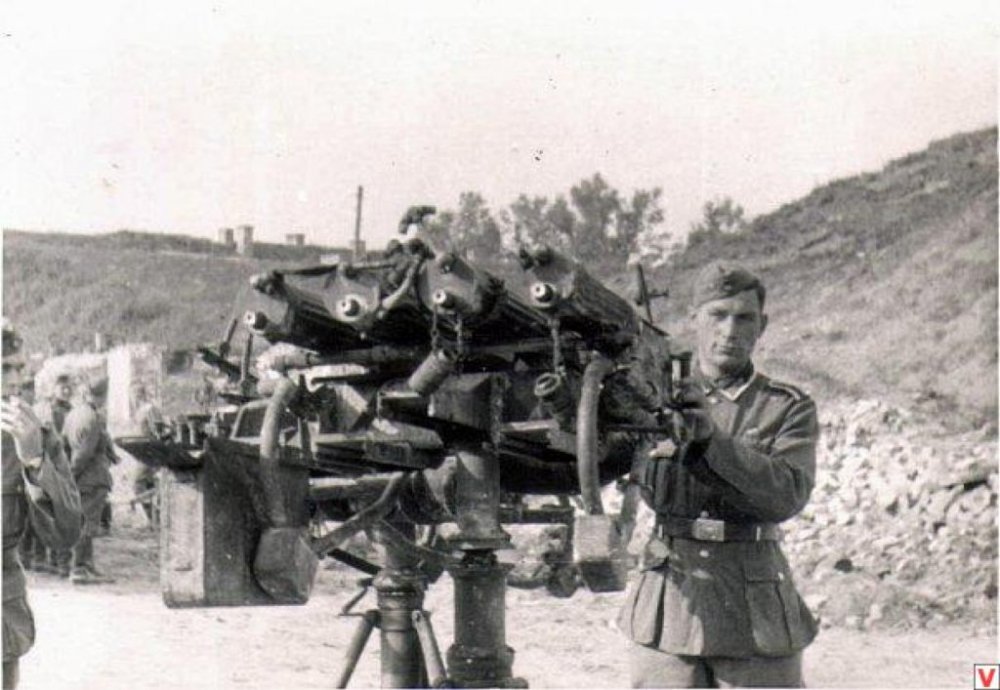

    !Максимъ_4_М на БП-.jpg !Максимъ_4 М на БП.jpg !Максим 4М_швабский трофей_1941г.jpg !Максимъ 4М + GAZAAA_1.jpg !Максим 4М_Испания_1938г_.jpg !Максим 4_М_Испания_1938г.jpg

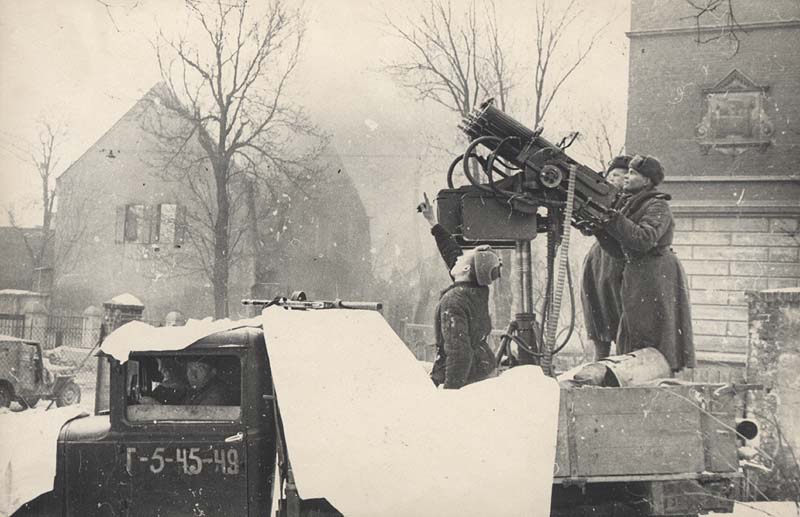

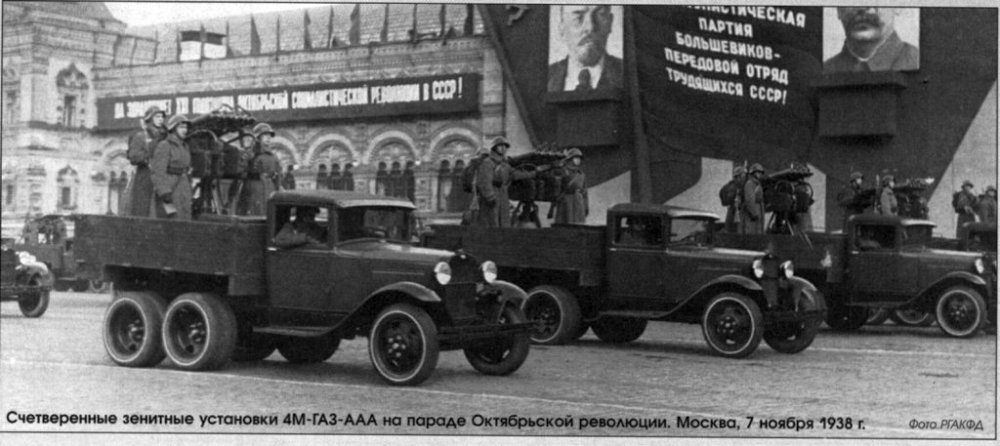

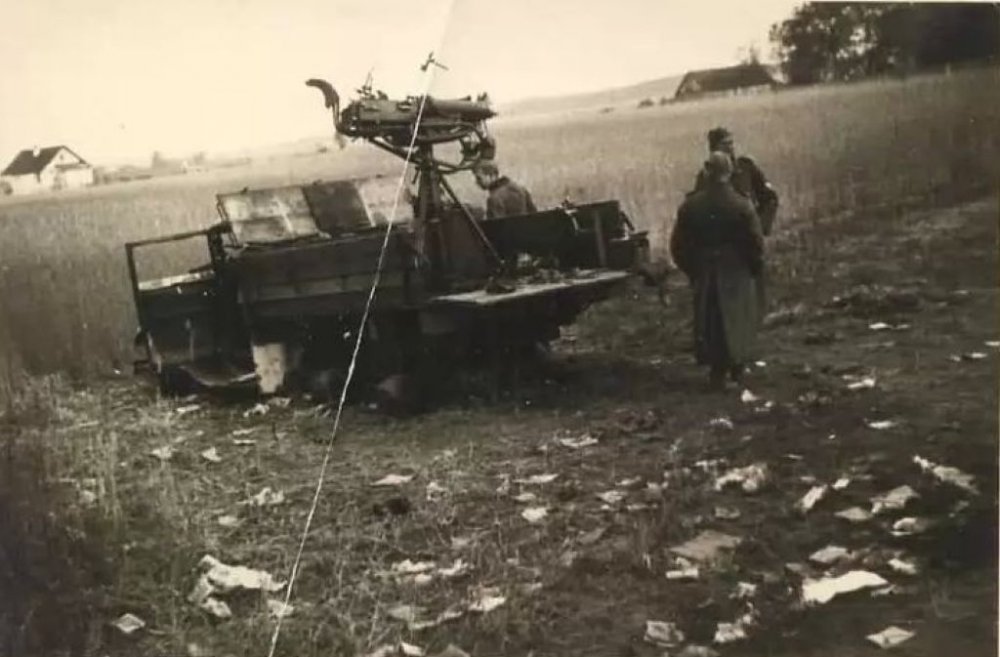

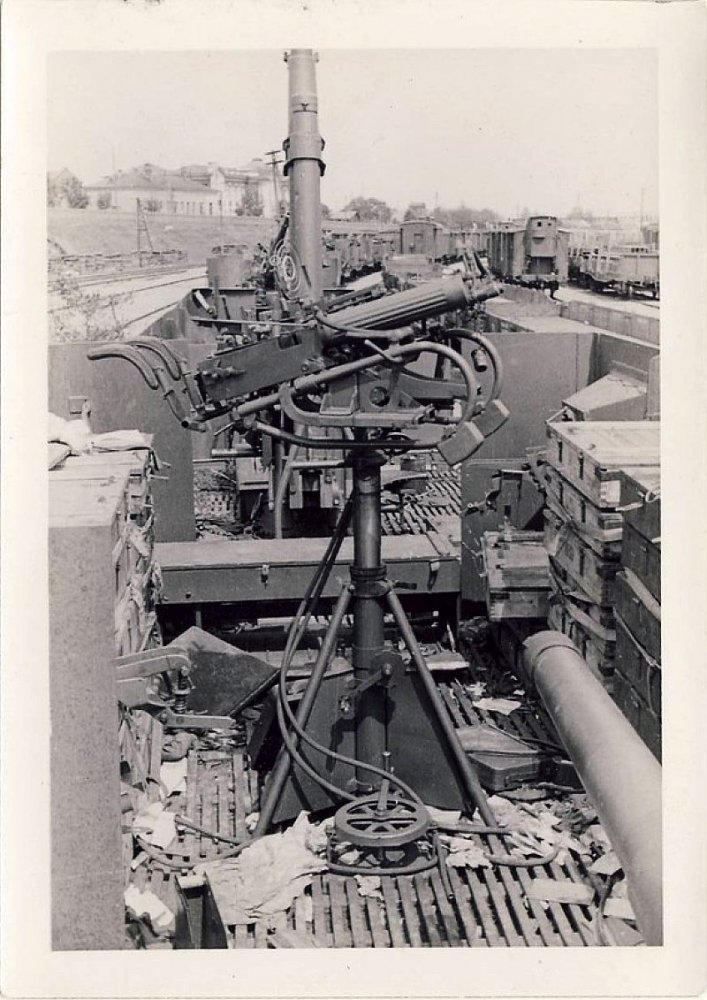

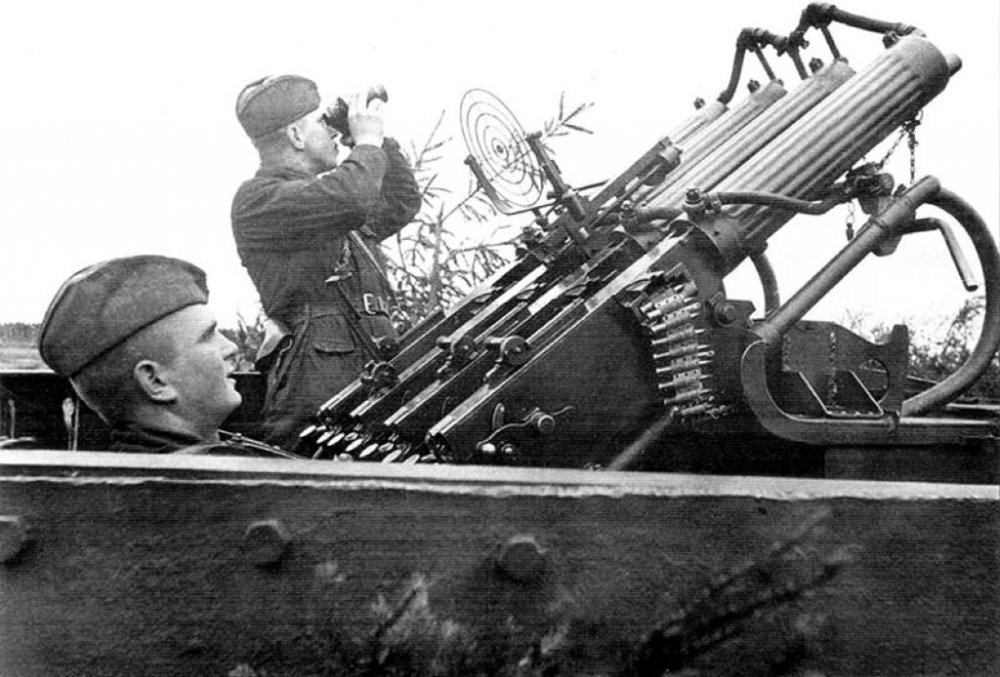

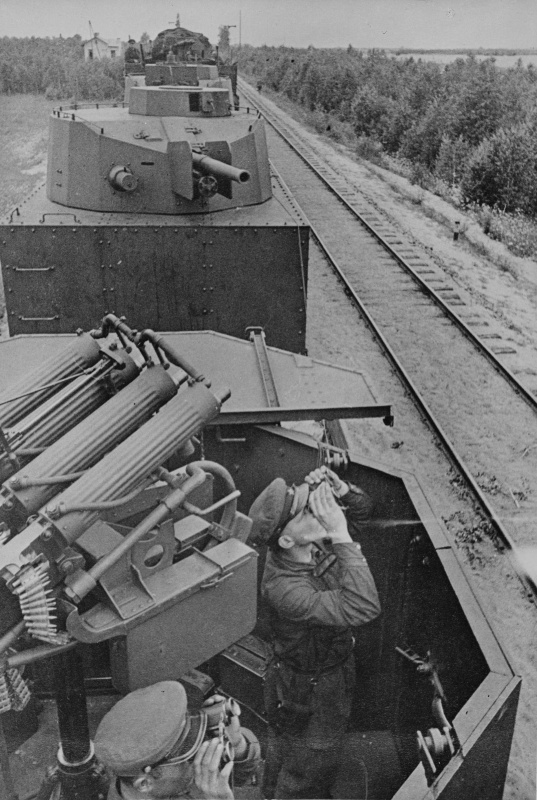

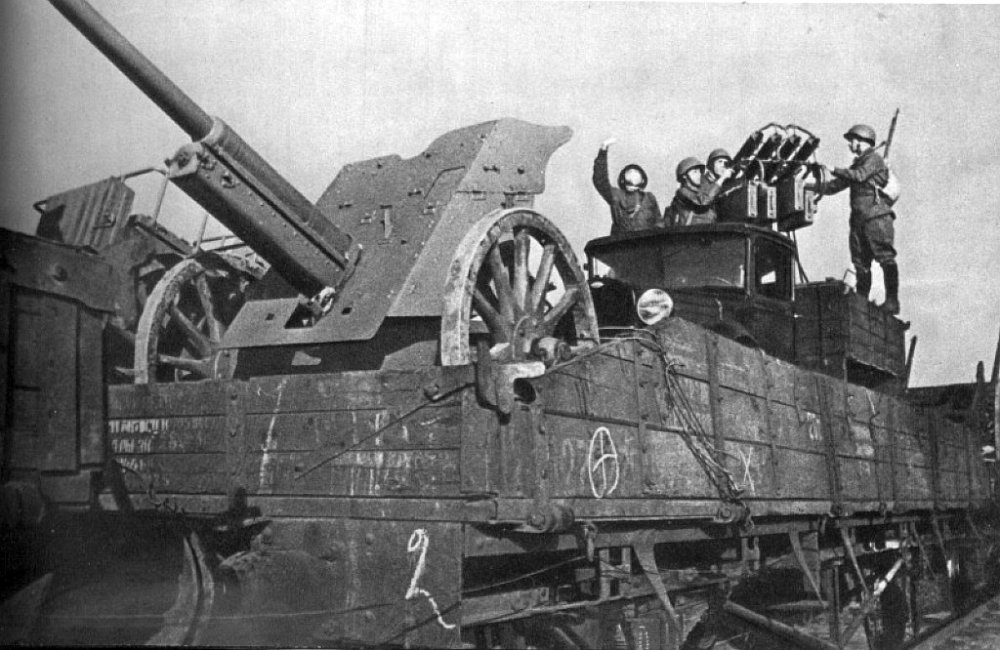

    1,2 - ЗПУ бронепоездах. 3 - Трофей 1941г. 4 - Парад в Москве.

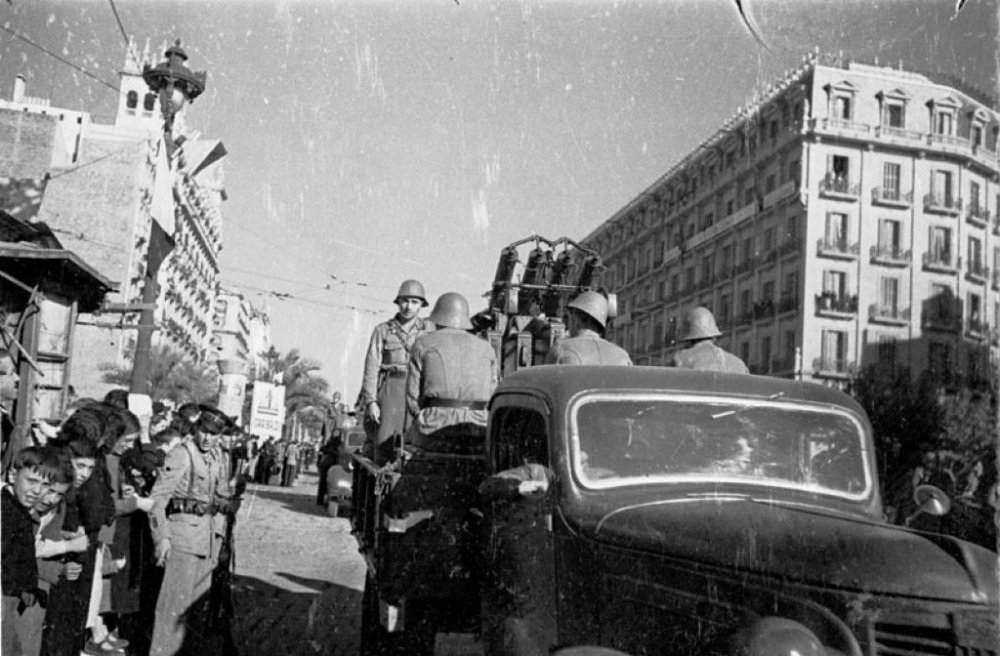

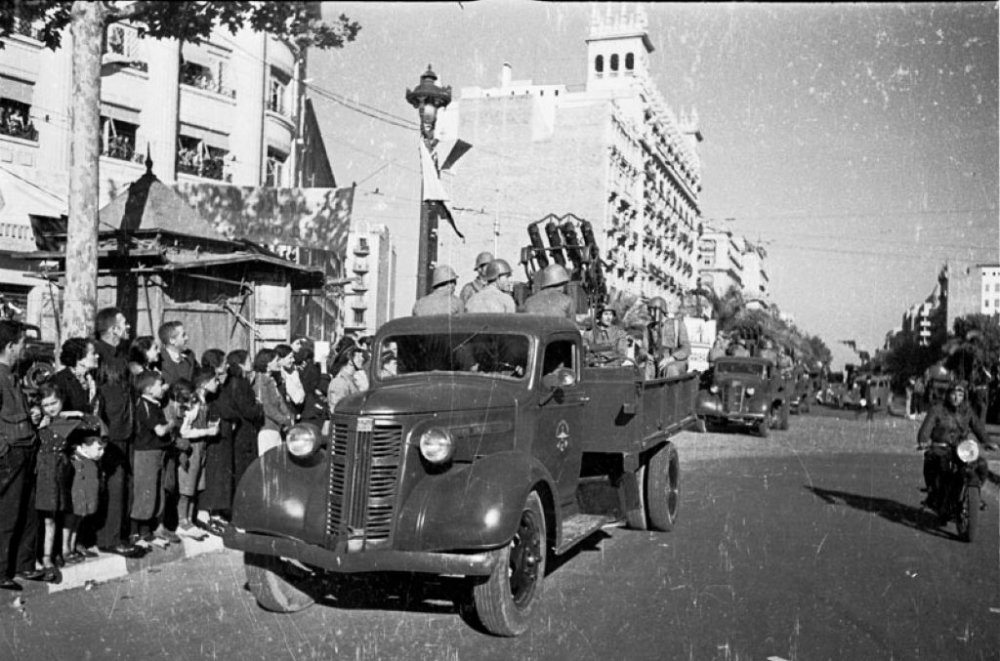

    5,6 - Советские ЗПУ в Испании. 1938г.

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  8. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD

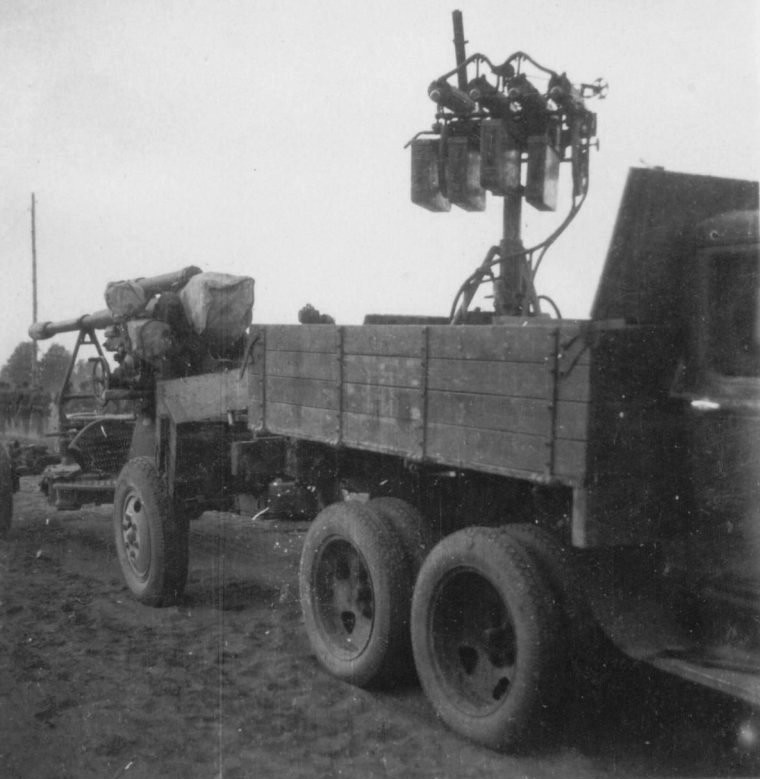

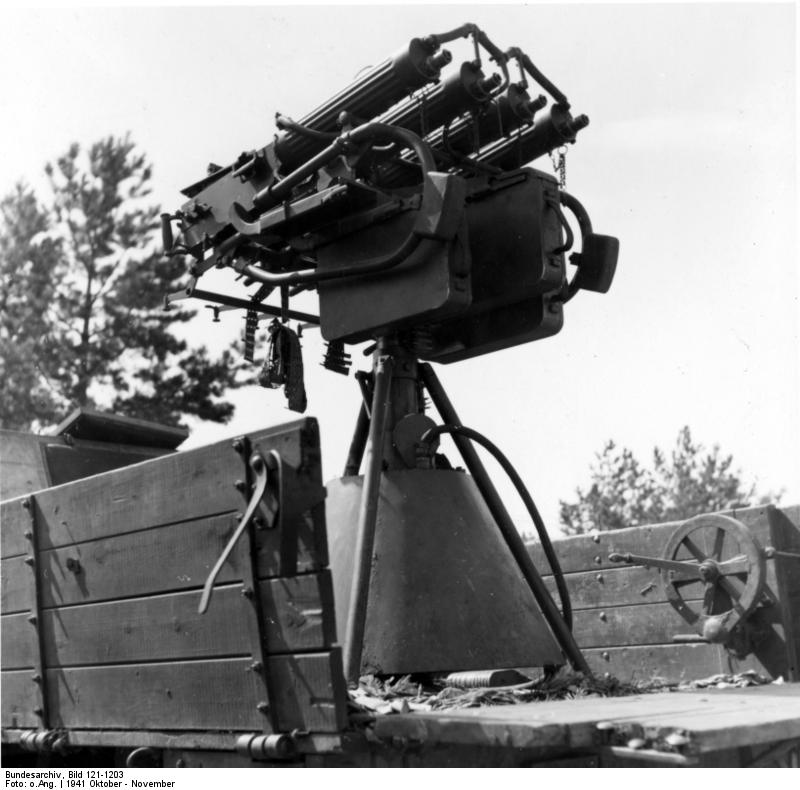

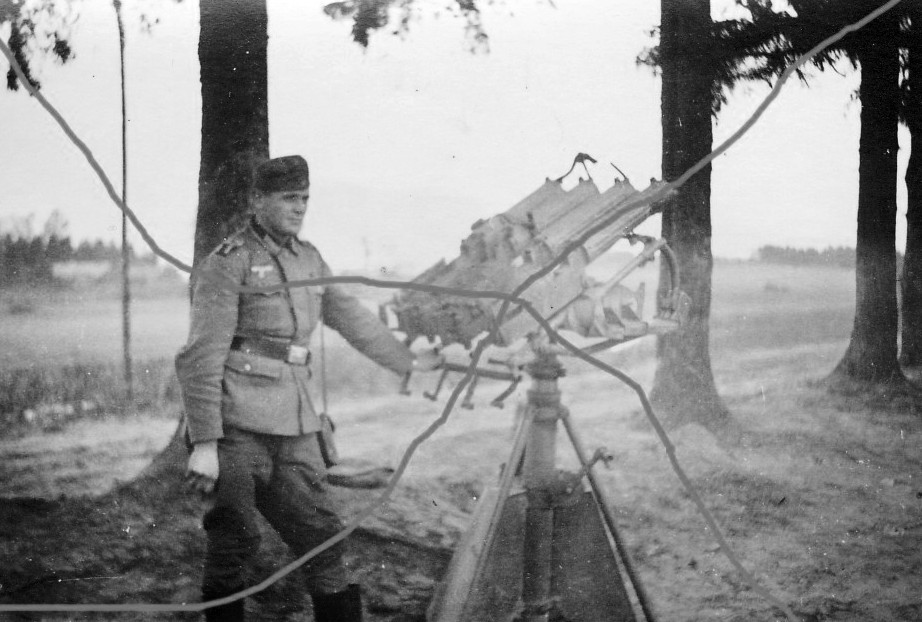

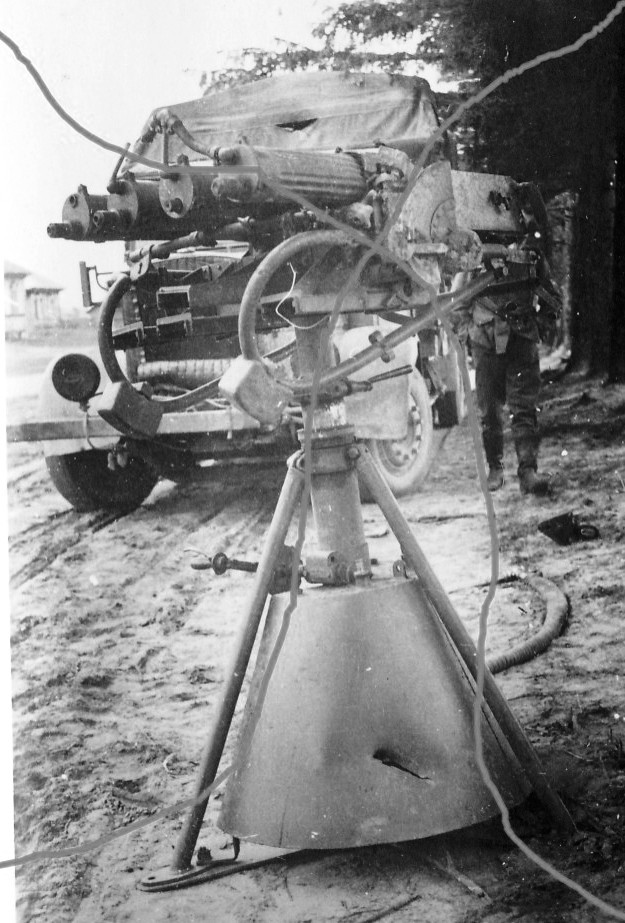

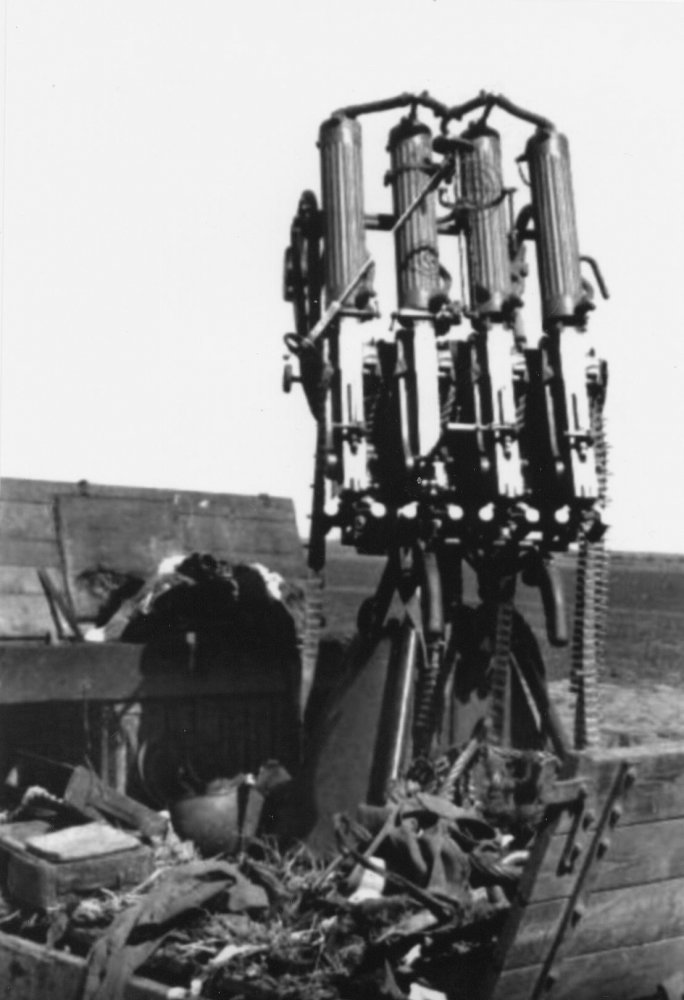

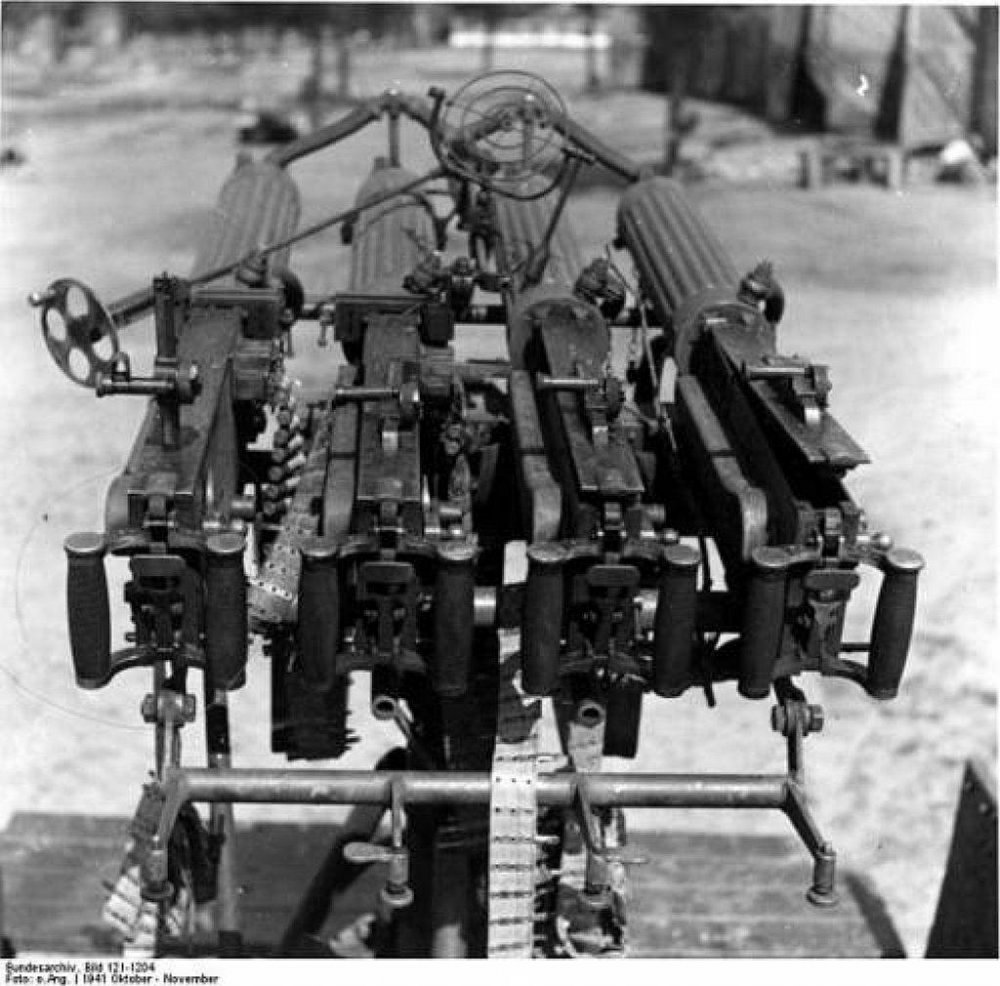

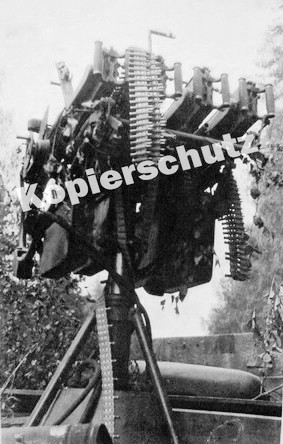

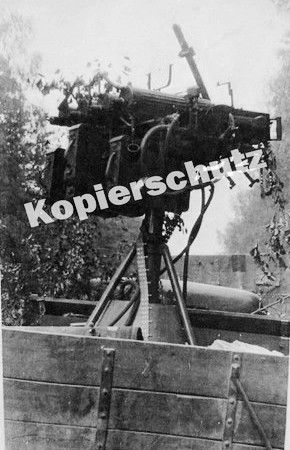

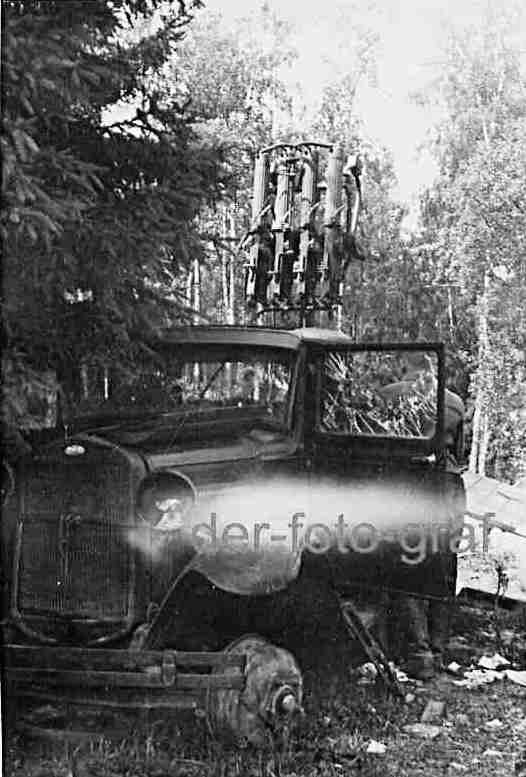

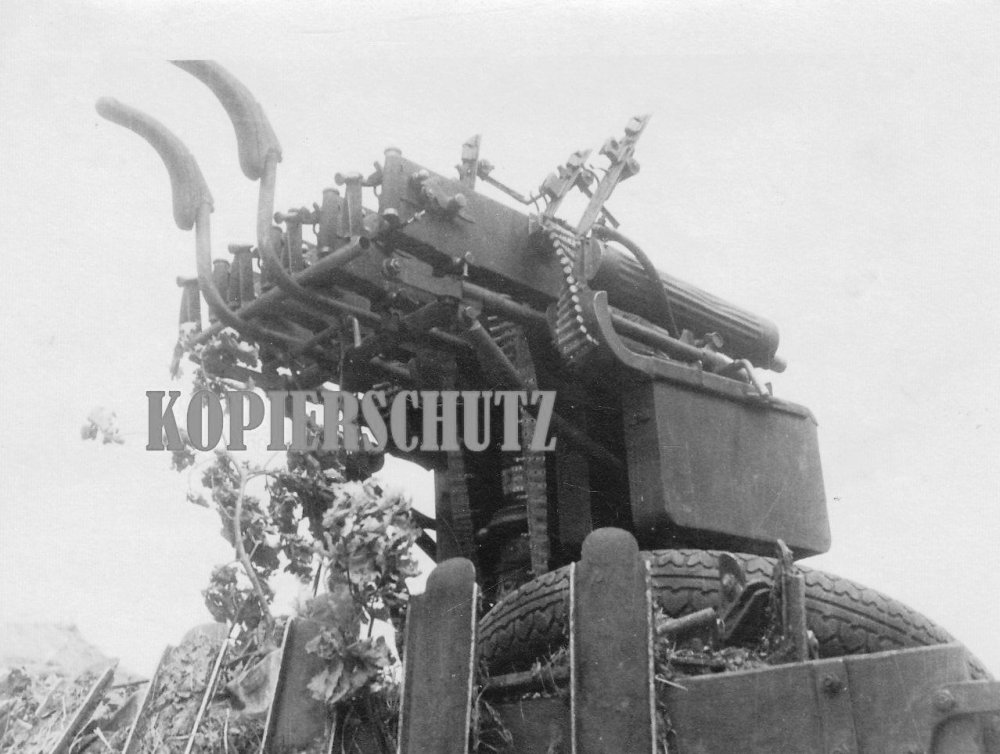

    еще несколько снимков с немецкой стороны


    Изображения:

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  9. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские
  10. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские
  11. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские
    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  12. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

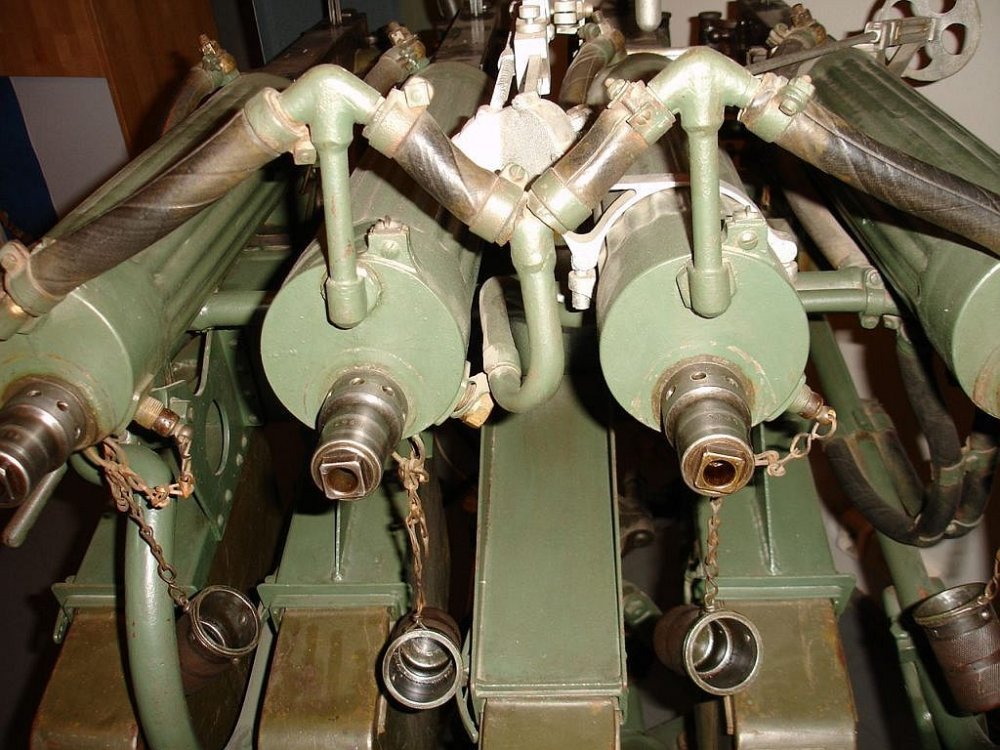

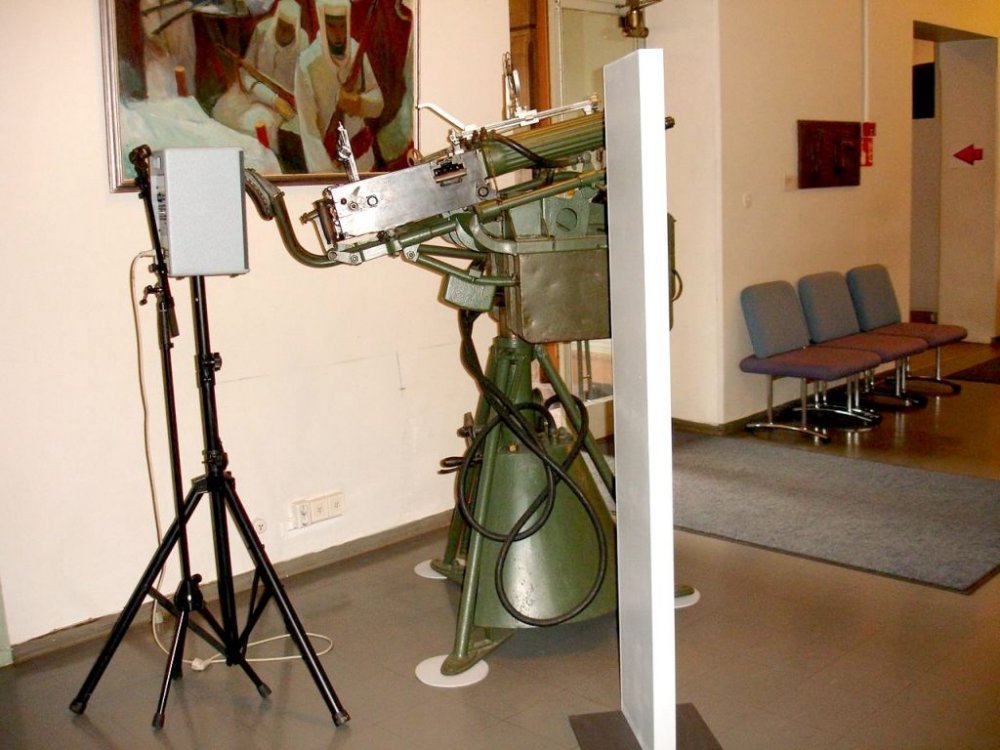

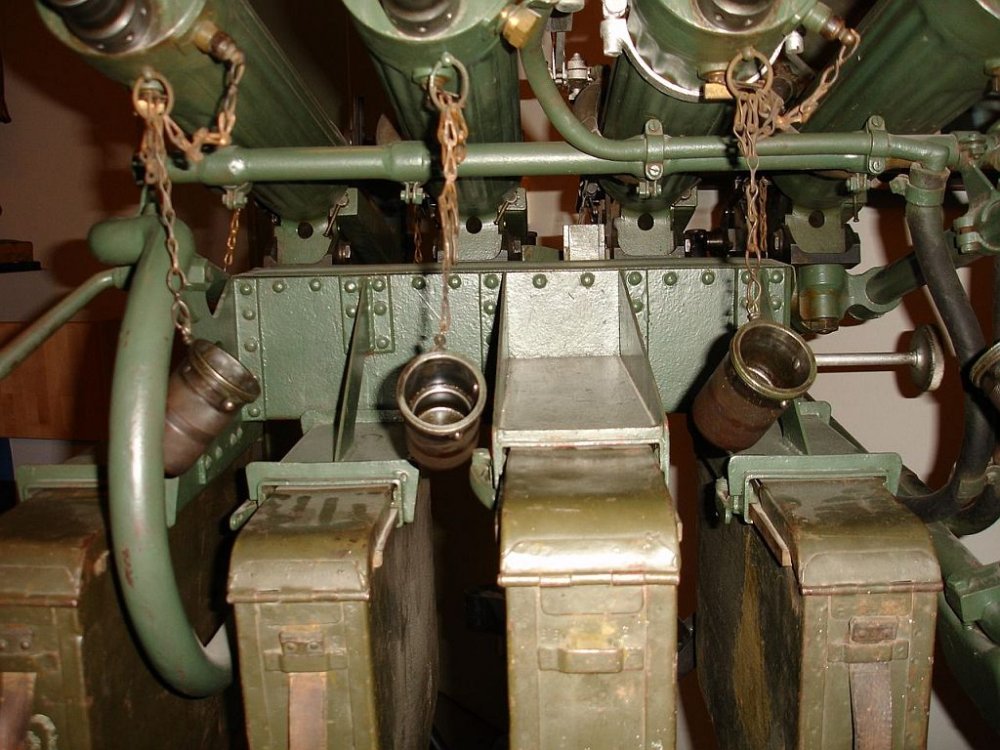

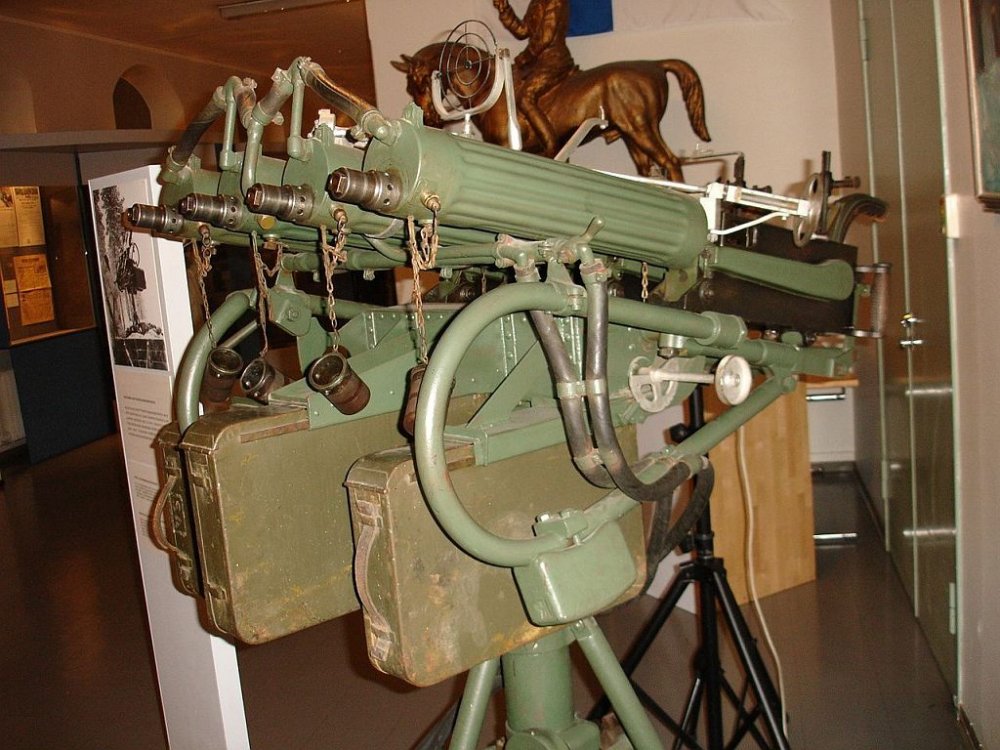

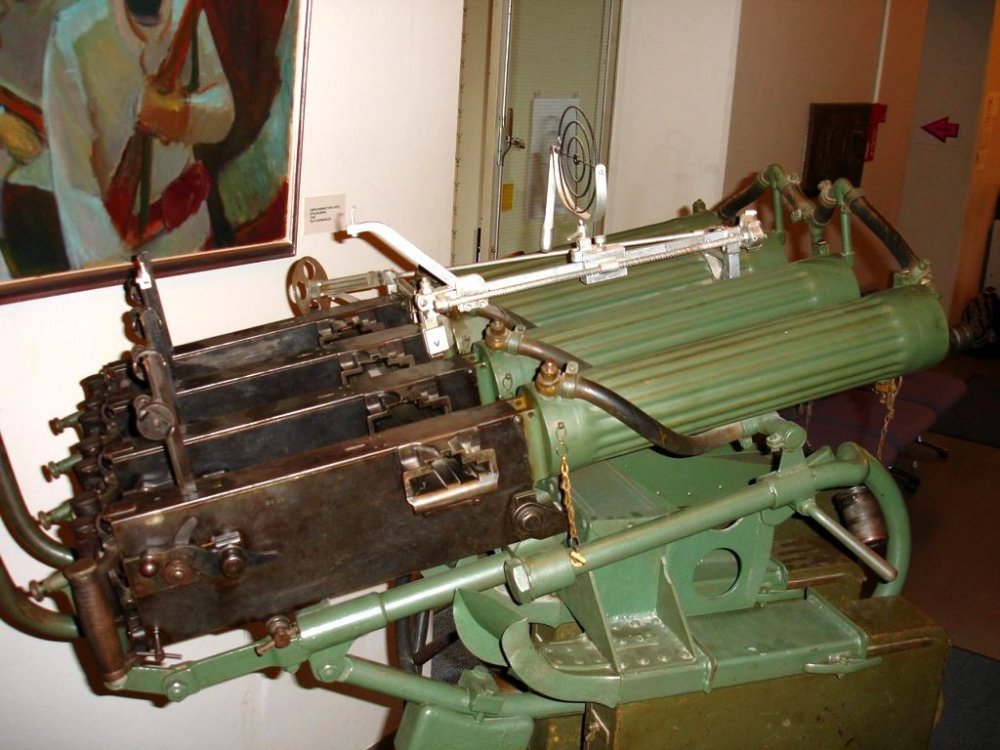

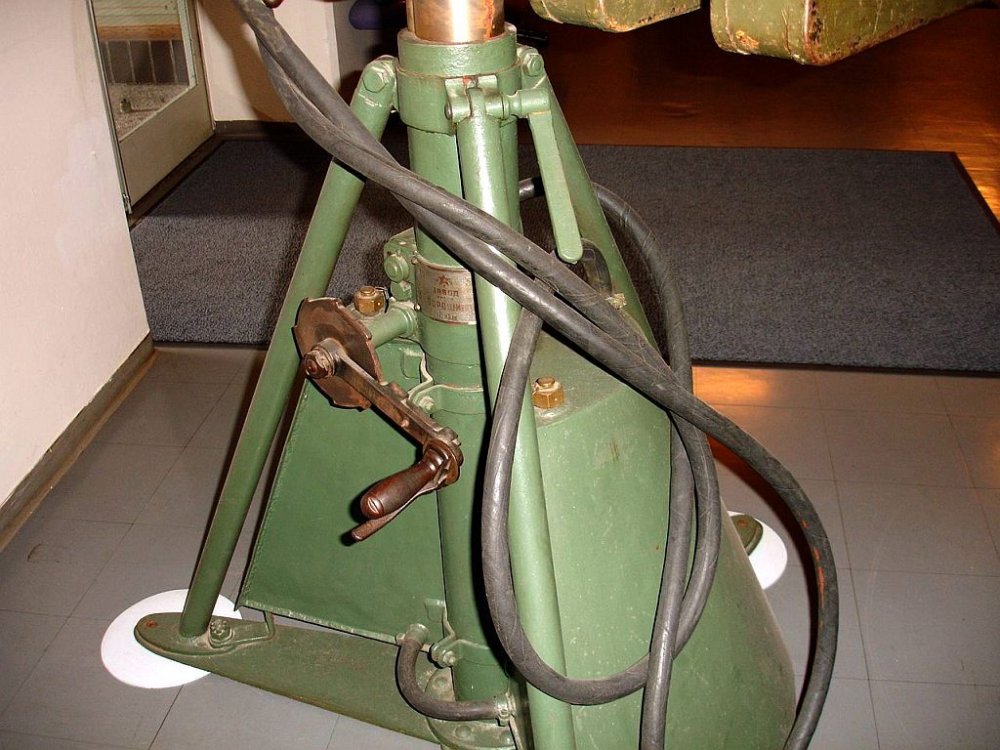

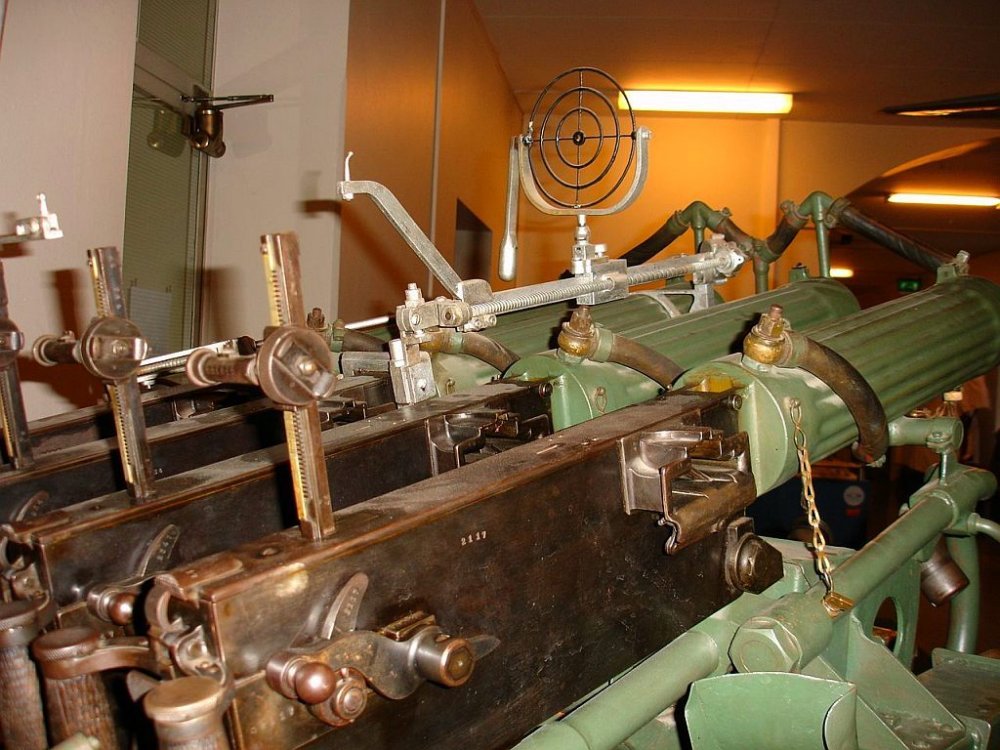

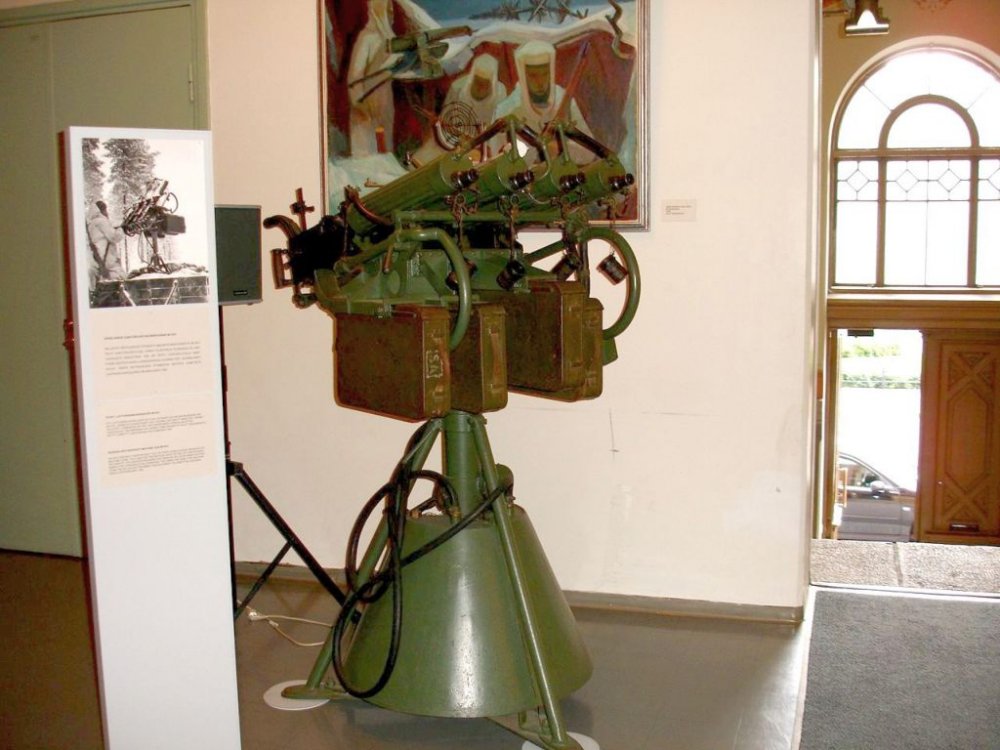

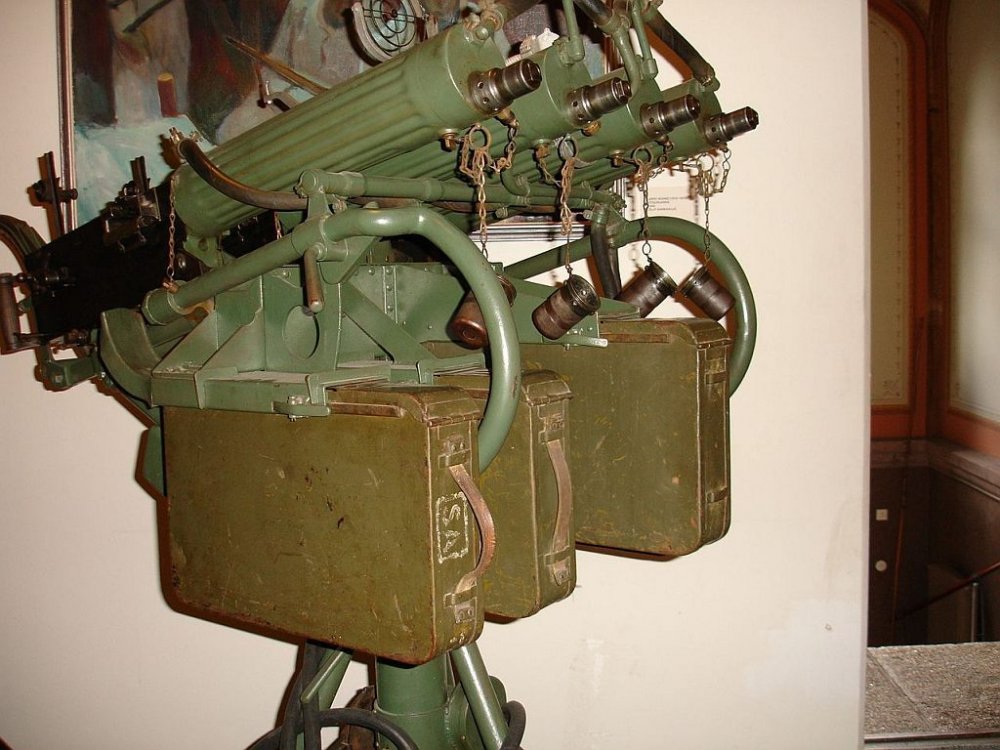

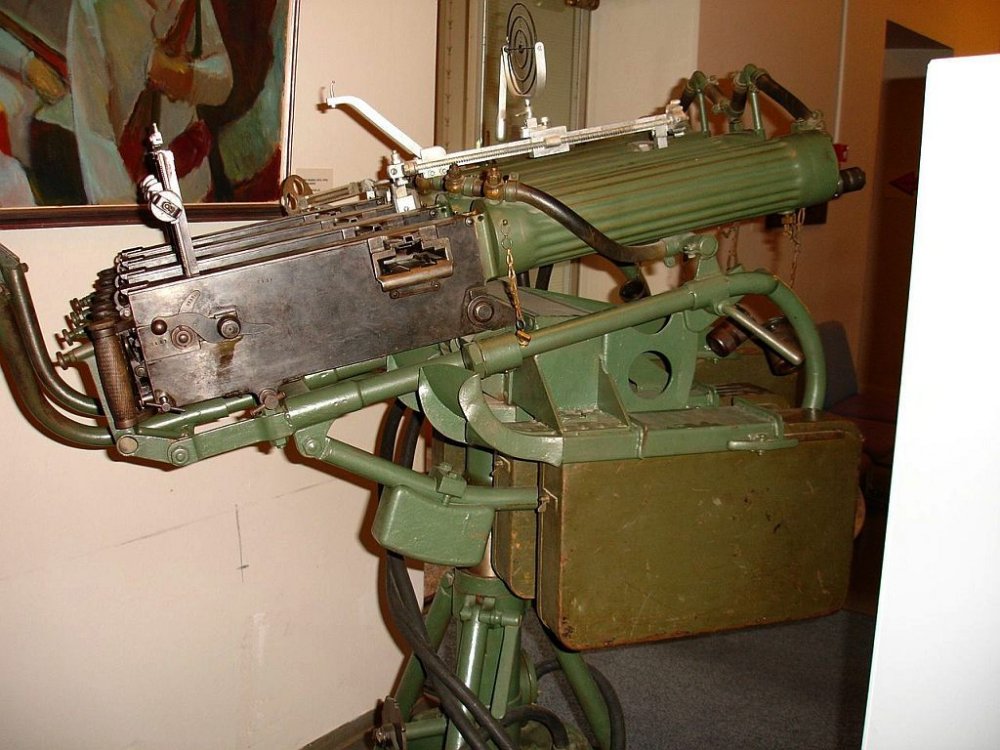

    продолжение..

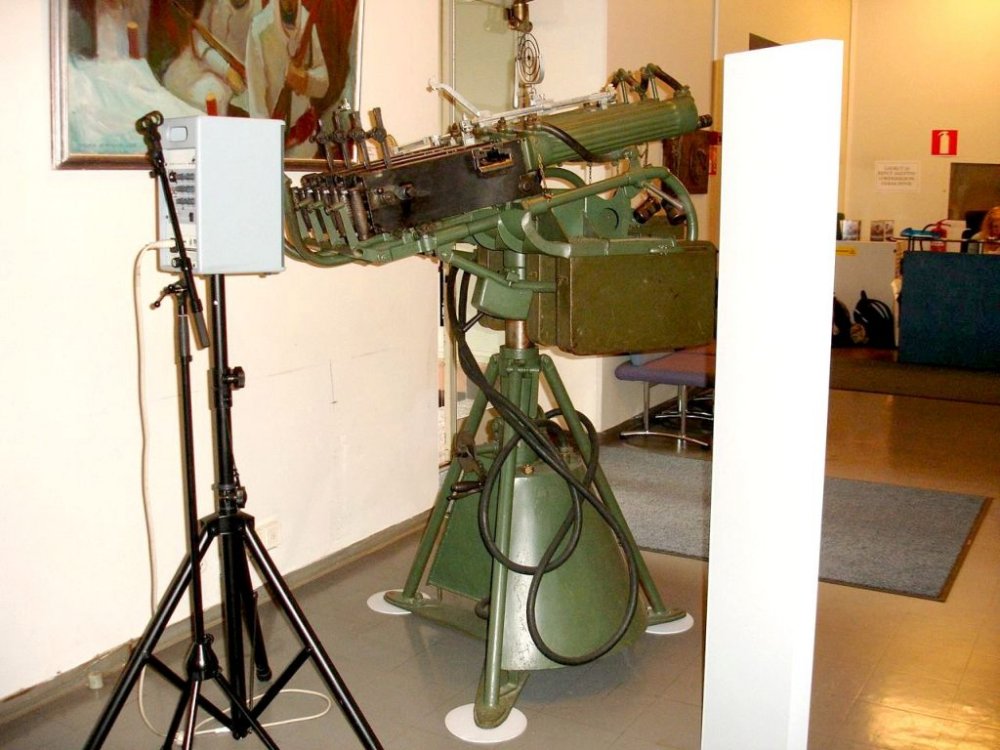

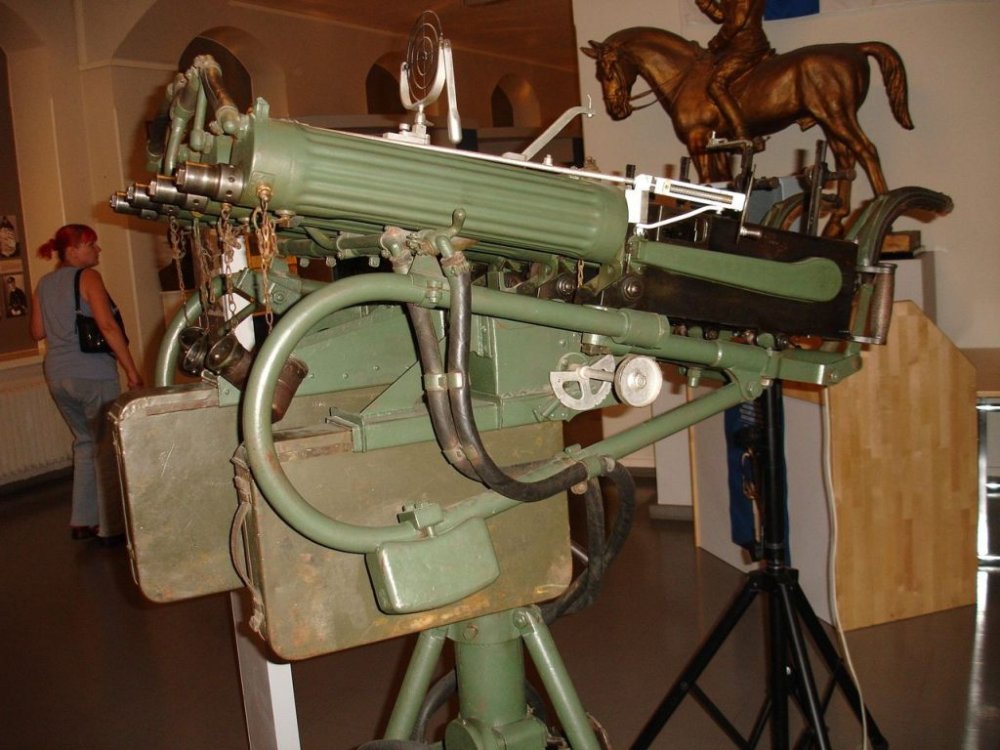

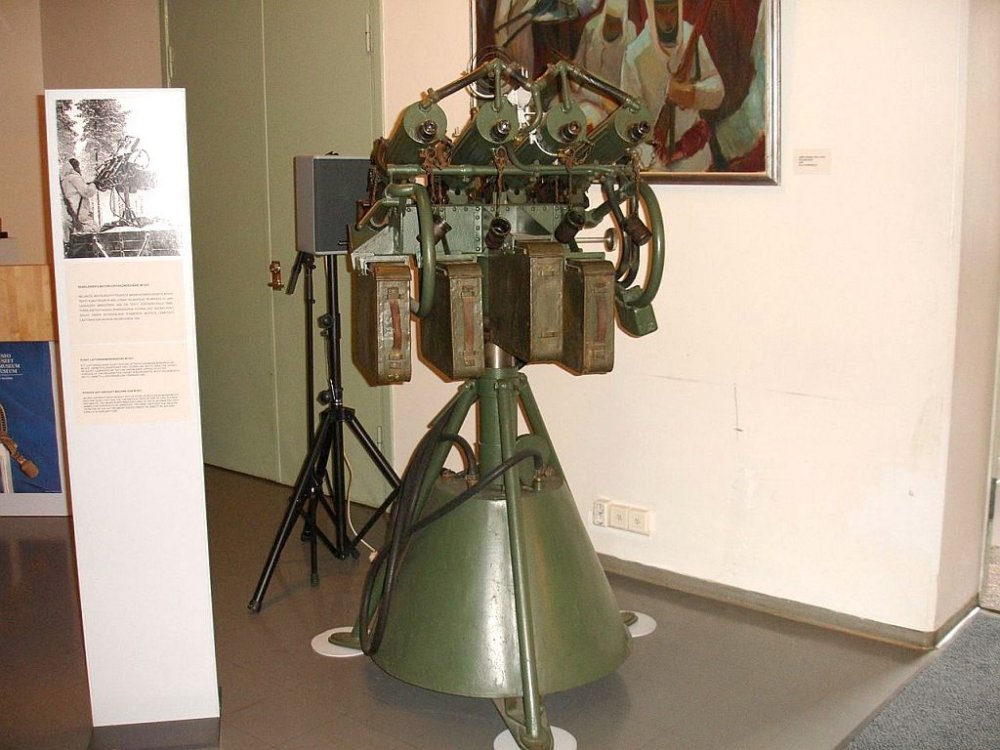

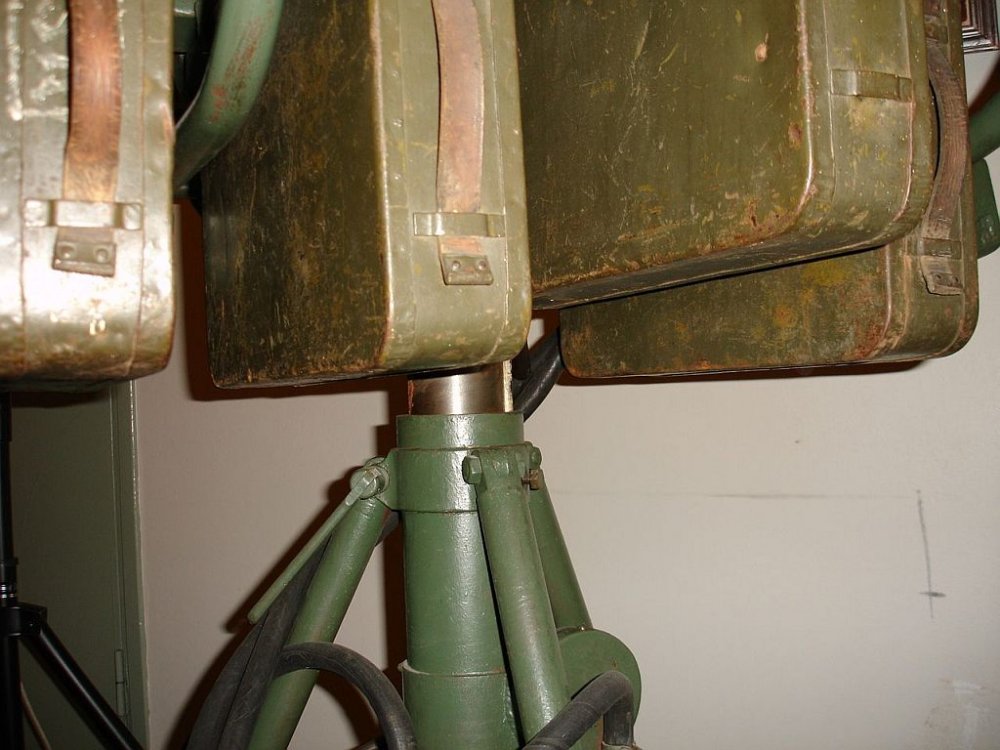

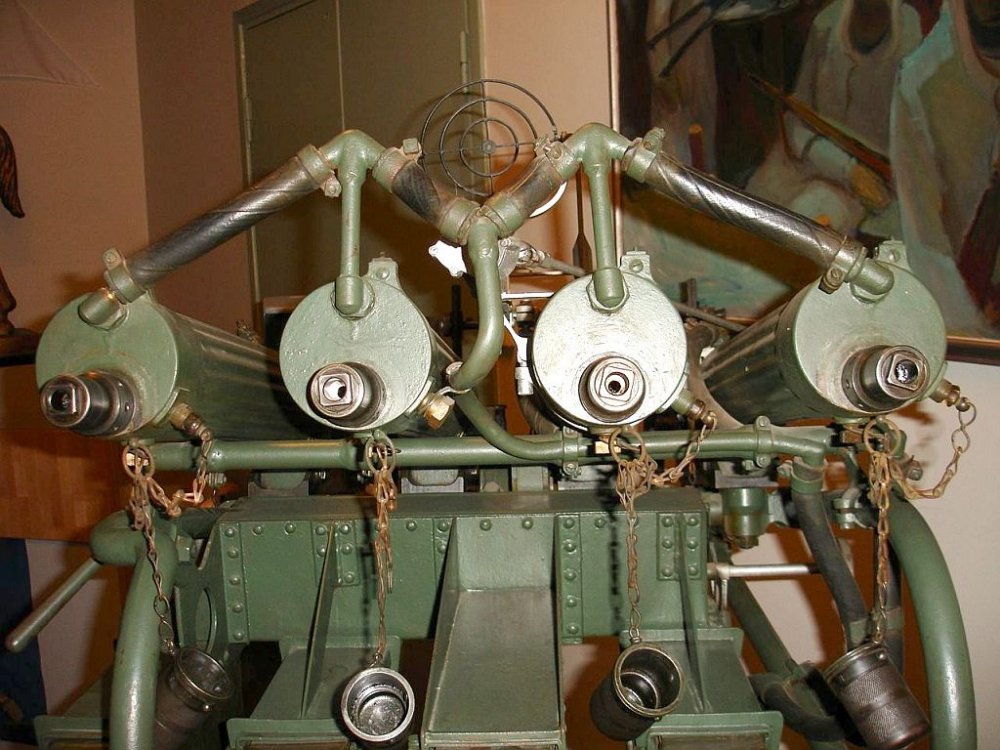

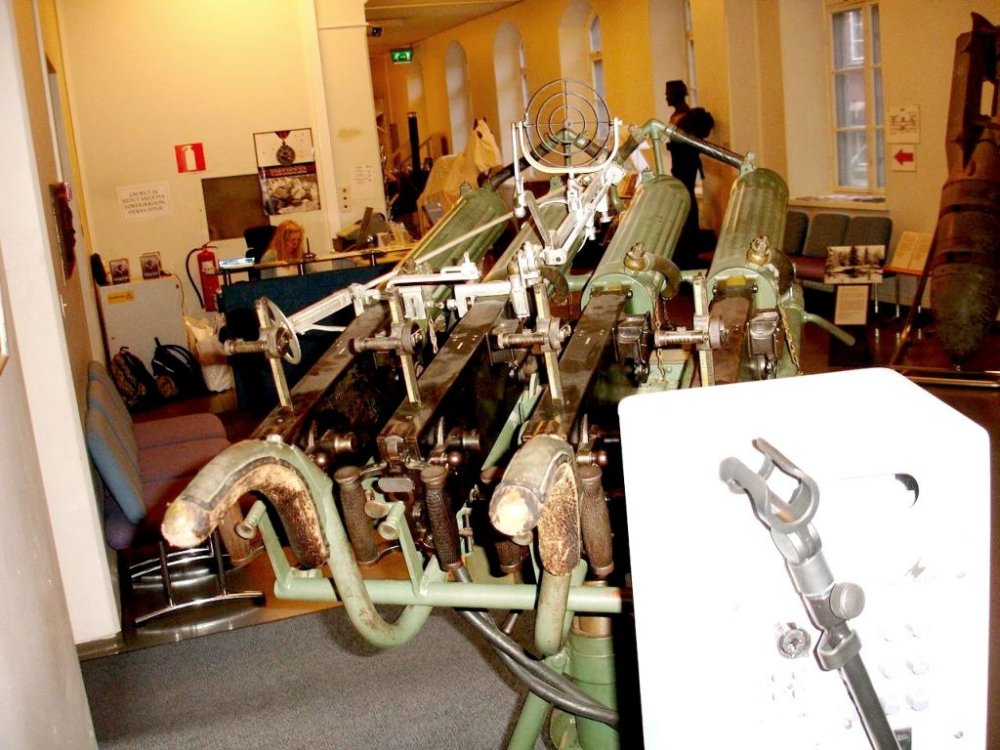

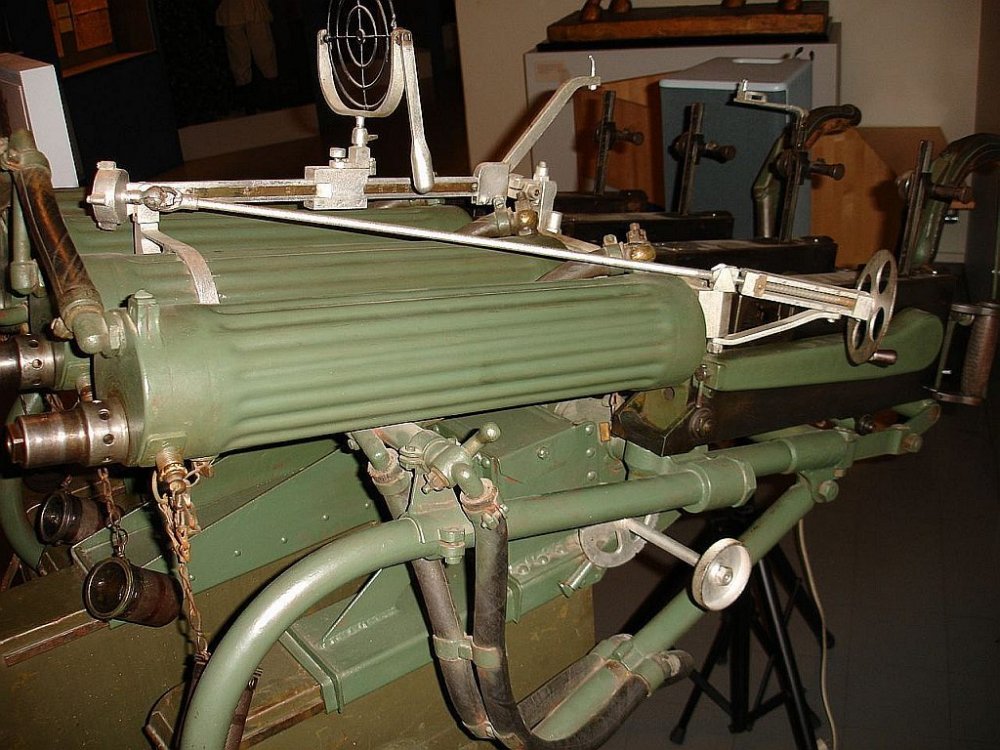

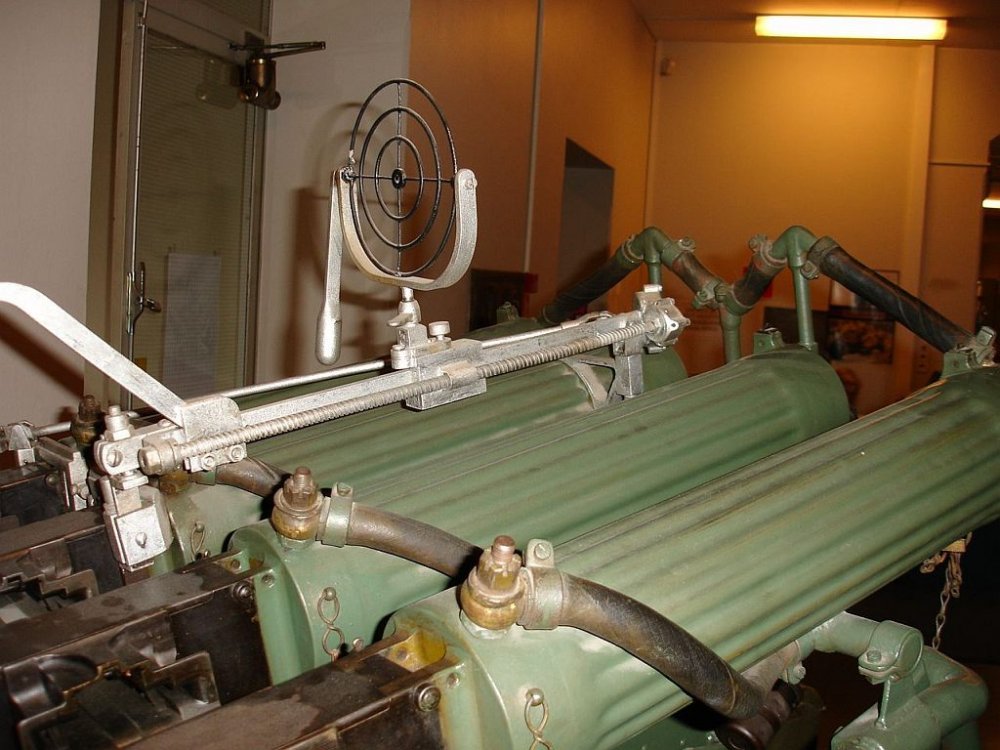

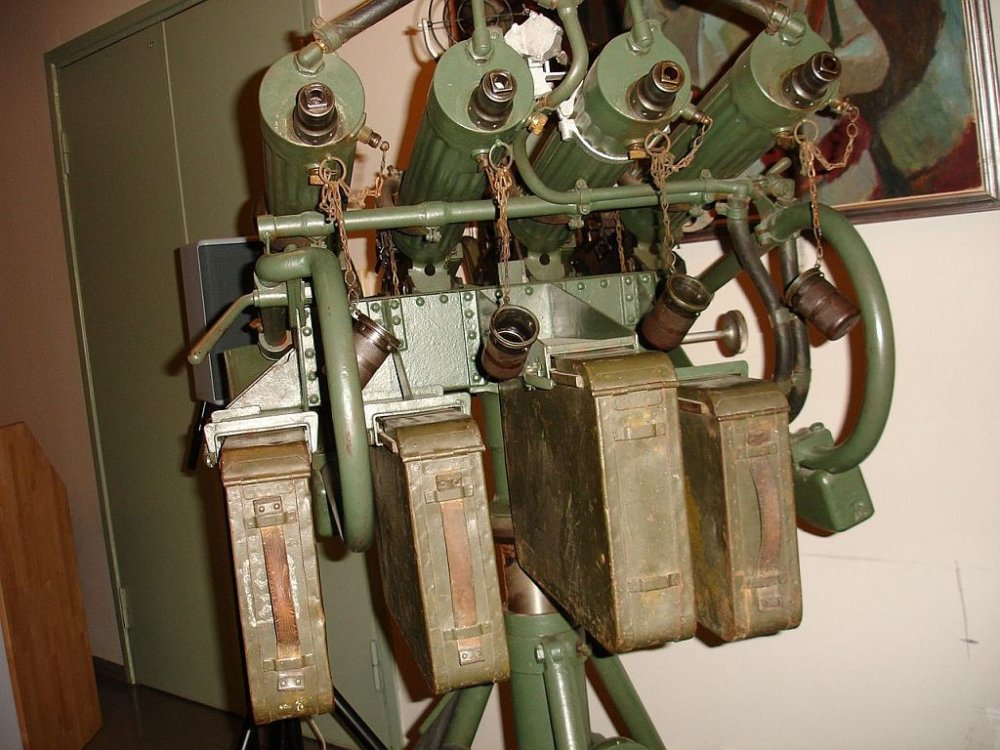

    макw01601_19.jpg макw01601_21.jpg макw01601_22.jpg макw01601_23.jpg макw01601_25.jpg макw01601_24.jpg макw01601_26.jpg макw01601_27.jpg макw01601_28.jpg макw01601_29.jpg

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  13. Aspirinka

    Aspirinka Stabsfeldwebel

    Сообщения:
    1.867
    Адрес:
    г. Лисичанск, Украина
    ,,,,,,,


    Изображения:

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  14. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

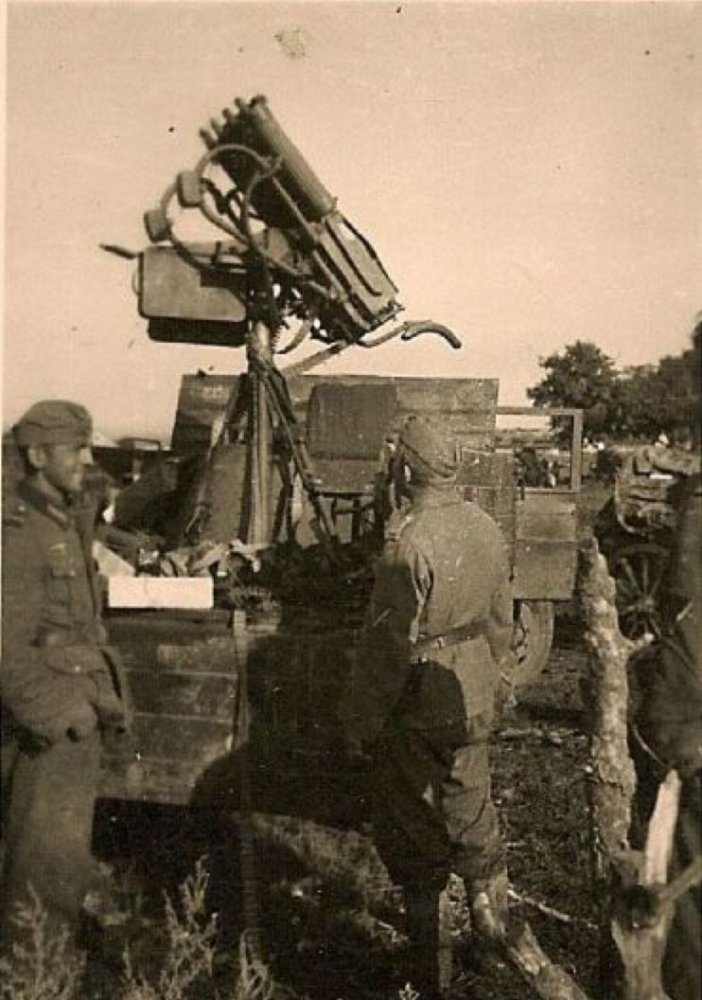

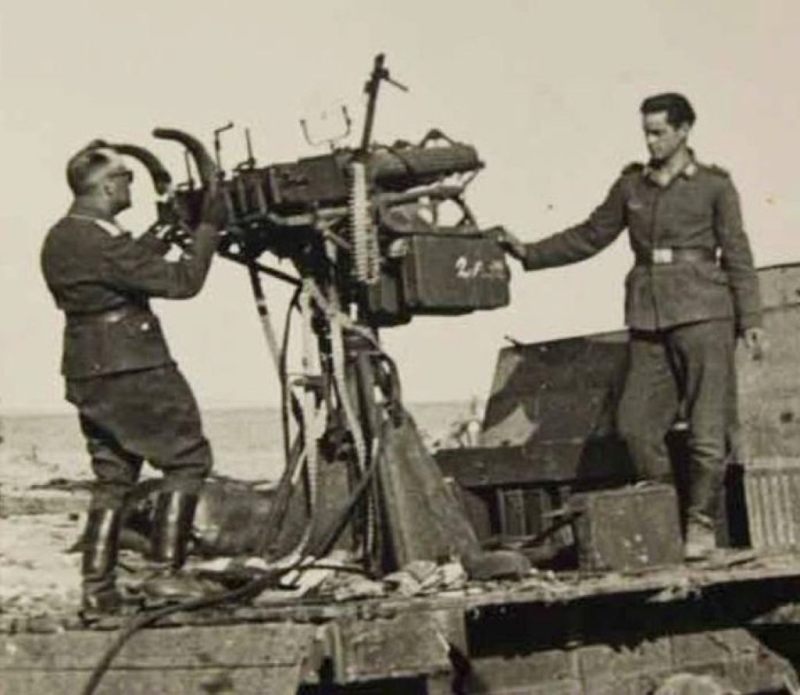

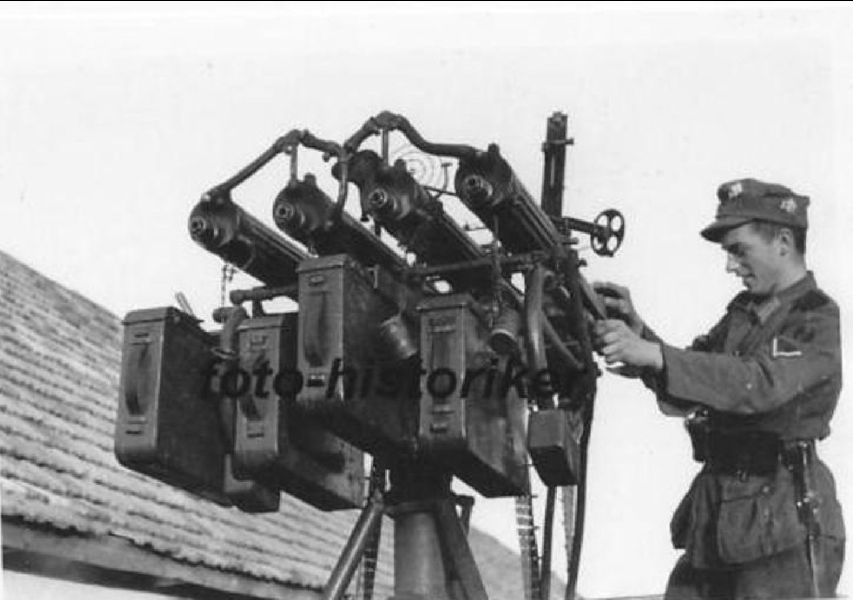

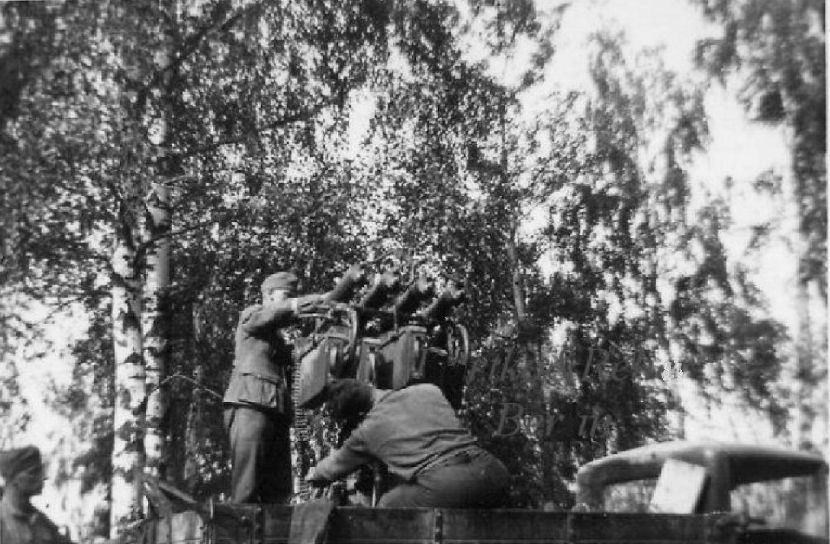

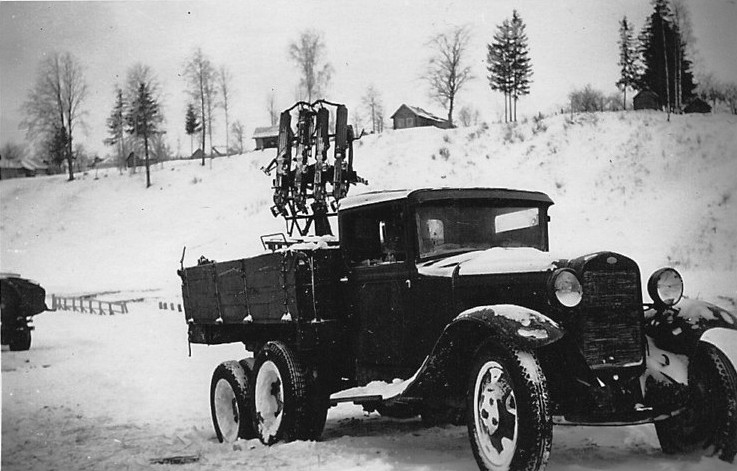

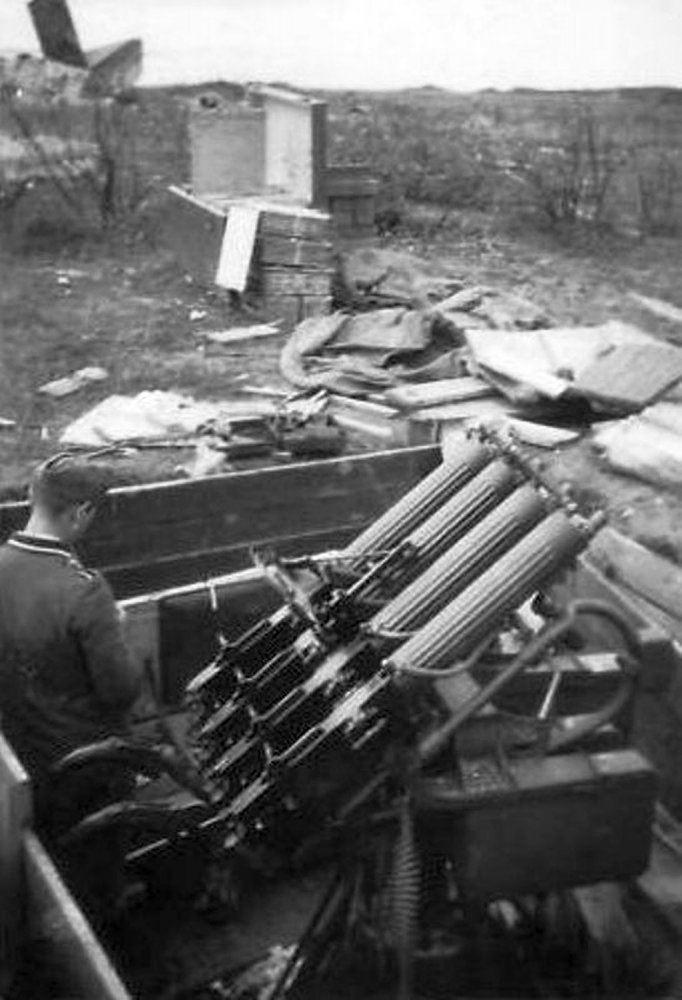

    Трофейные ЗПУ

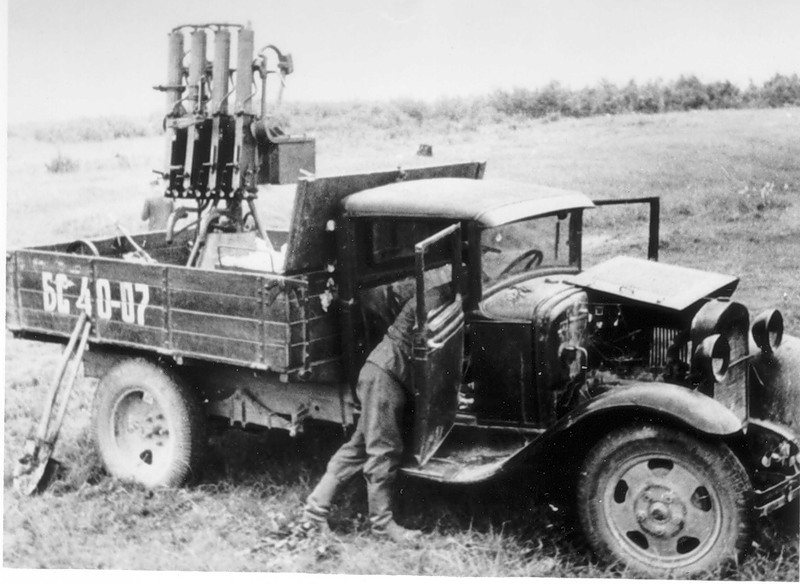

    Максимъ 4М- трофейный-швабъ.jpg Максимъ 4М- трофейный-швабъ001.jpg Максимъ 4М- трофейный-швабъ002.jpg Максимъ 4М- трофейный-швабъ003.jpg

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  15. Леонид

    Леонид Stabsgefreiter

    Сообщения:
    653

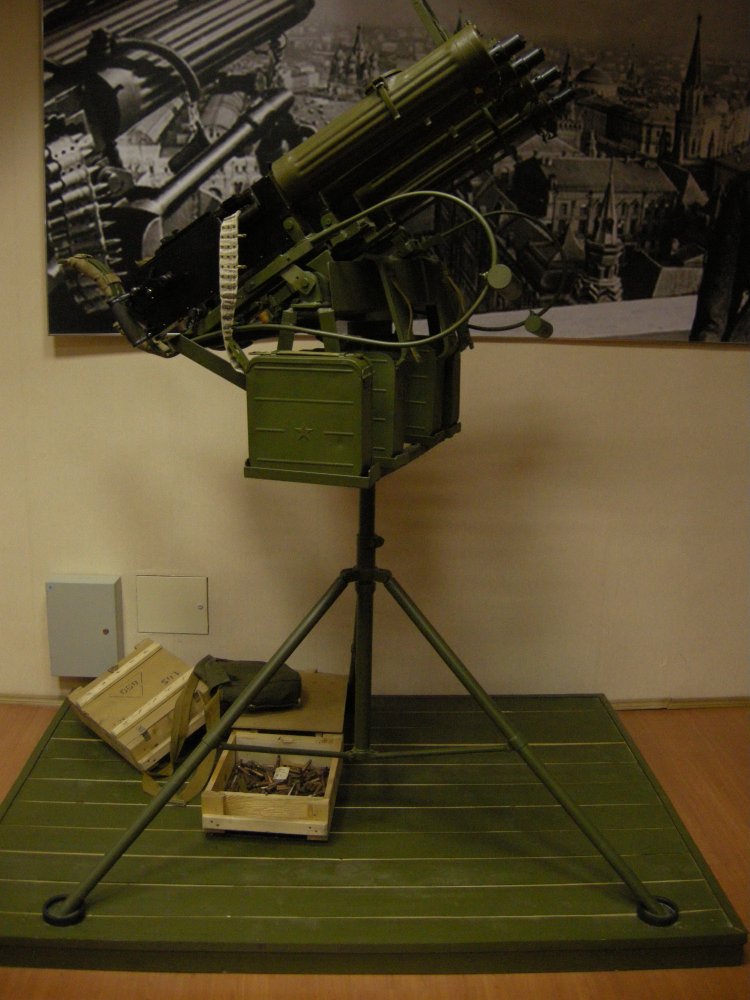

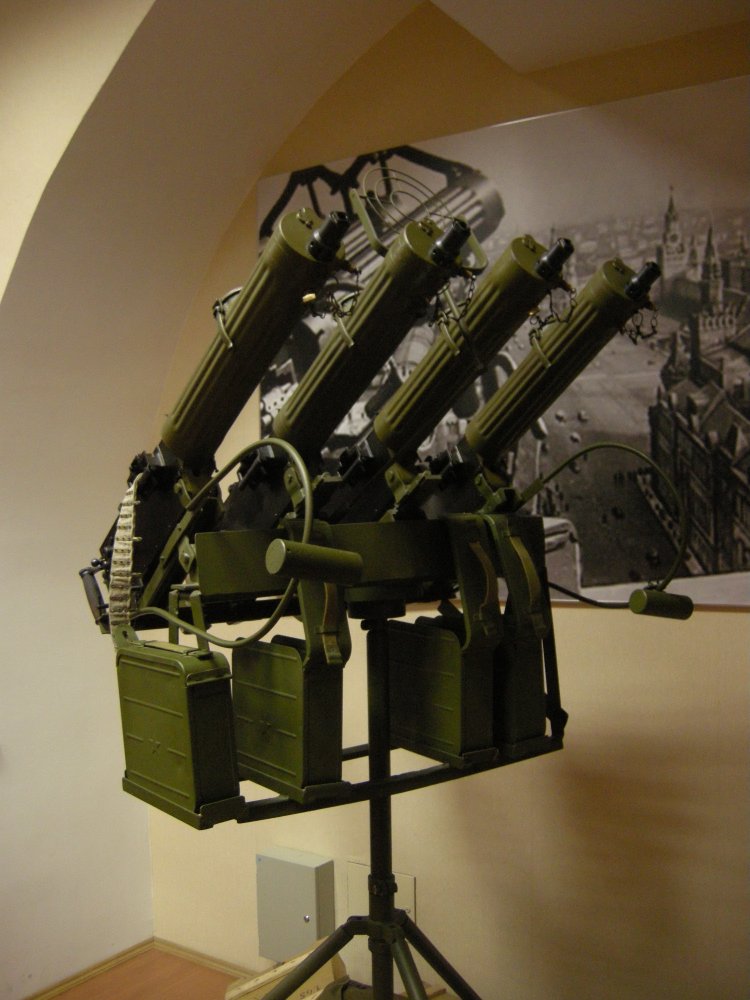

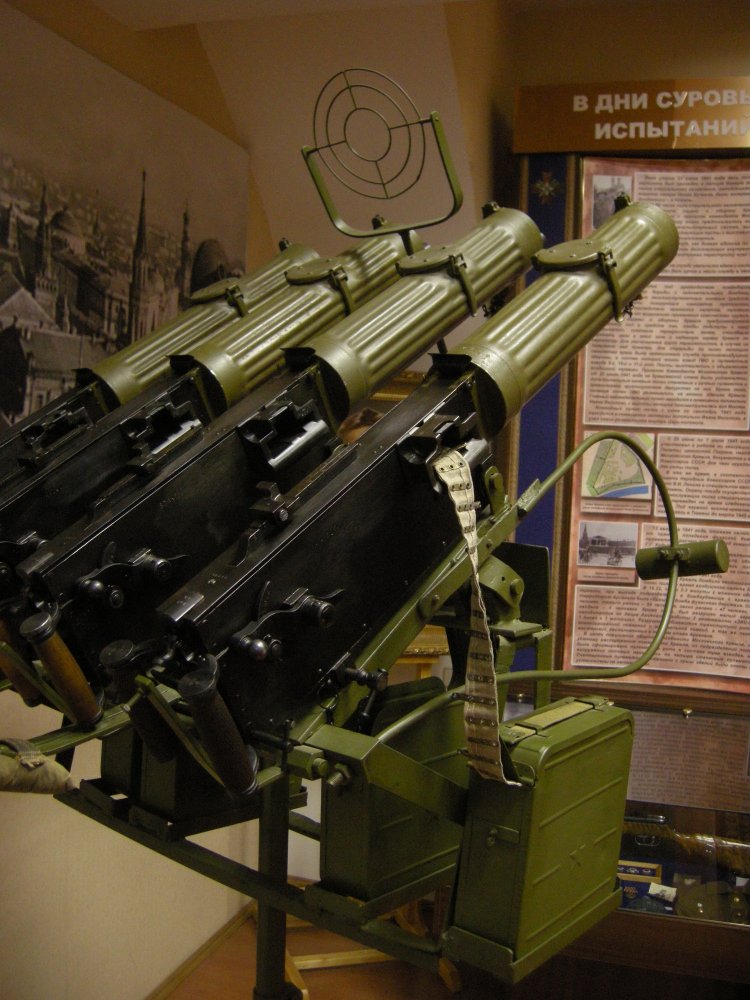

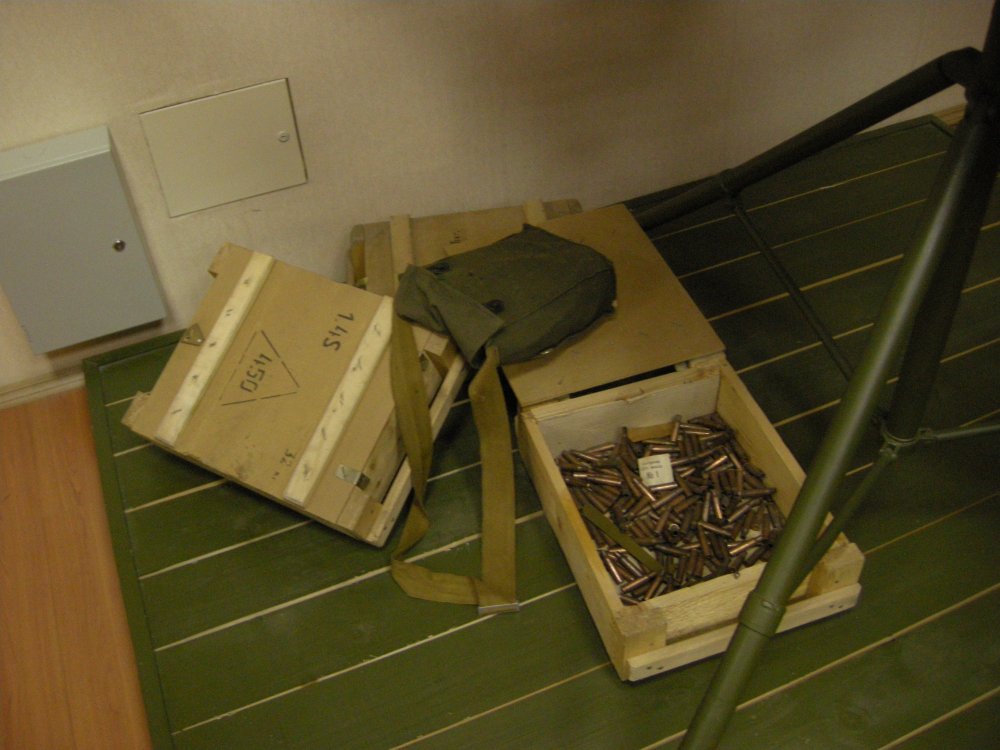

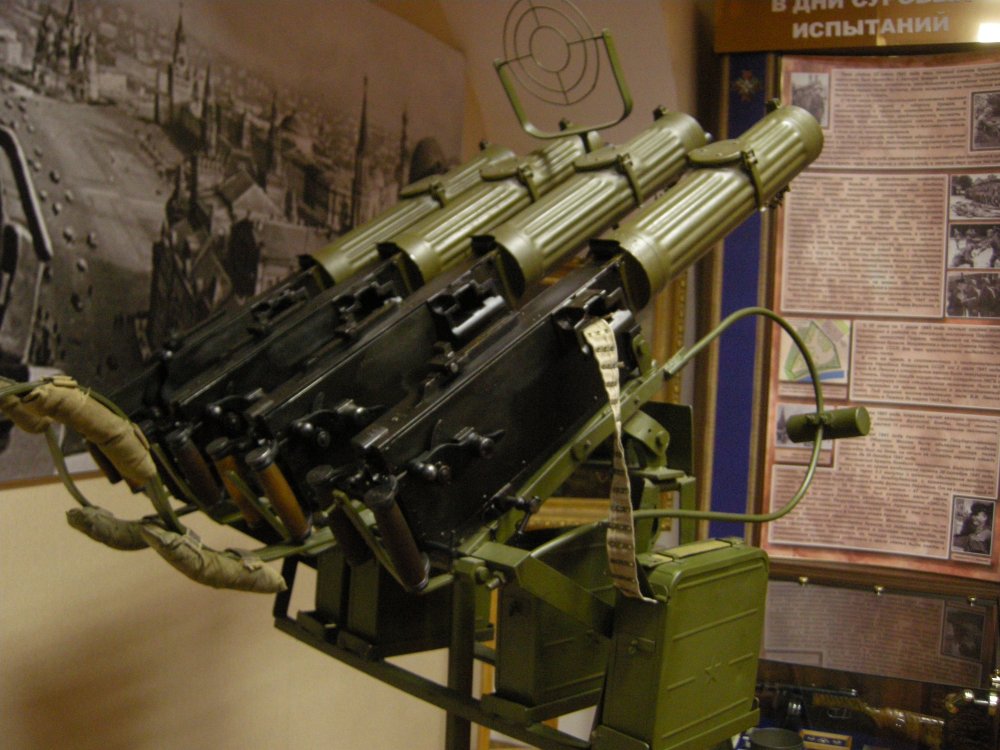

    Московский кремль. Музей президентского полка.


    Изображения:

    Кіла2013, Allenberg, Sergey_A и ещё 1-му нравится это.
  16. il brutto

    il brutto Stabsgefreiter

    Сообщения:
    407
    Адрес:
    Земля
    Какая то хлипкая конструкция в президентском полку, они часом ее не сами сотворили?

    Кіла2013 и Alex Ash нравится это.
  17. Screwdriver

    Screwdriver Schütze

    Сообщения:
    1
    Адрес:
    Москва, Россия
    Это зенитно-пулеметная тренога обр.1928 г. под одного "макса".
    Похоже, посадочное место под подшипник у них было одинаковое, ну или была проделана легкая доработка.

  18. il brutto

    il brutto Stabsgefreiter

    Сообщения:
    407
    Адрес:
    Земля
    Это больше похоже на макет, чем на доработку. Какого-то механизма введения поправок я вовсе не вижу. Как и охлаждения.

  19. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD
    еще несколько фото...


    Изображения:

    shelest, Кіла2013 и Allenberg нравится это.
  20. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские
    +1


    Изображения:

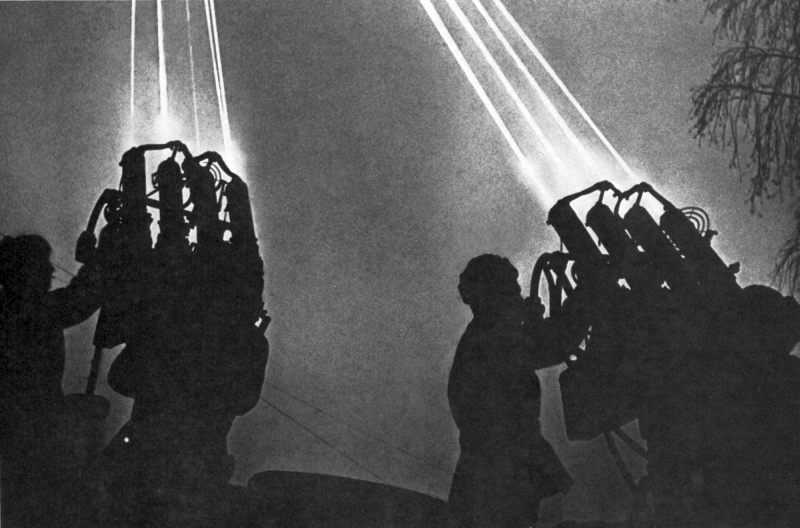

    !1Максимъ 4М- -71.jpg
    shelest, Кіла2013, Бек и 3 другим нравится это.
  21. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD
    +3


    Изображения:

    shelest, Кіла2013, Бек и 2 другим нравится это.
  22. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские
    .....


    Изображения:

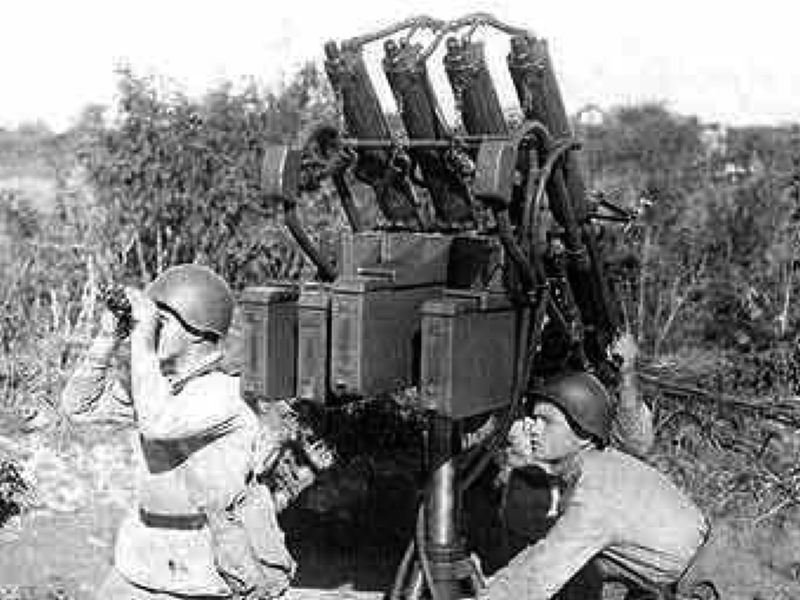

    -Максимъ 4М- -70_00.jpg
    -Максимъ 4М трофей финов.jpg
    -Максимъ 4М трофей финов-.jpg
    -Максимъ 4М трофей финов--.jpg
    -Максимъ 4М трофей финов00-.jpg
    shelest, Кіла2013, ASKOT1 и 2 другим нравится это.
  23. Sergey_A

    Sergey_A Stabsfeldwebel

    Сообщения:
    1.429
    Адрес:
    Russia, RnD

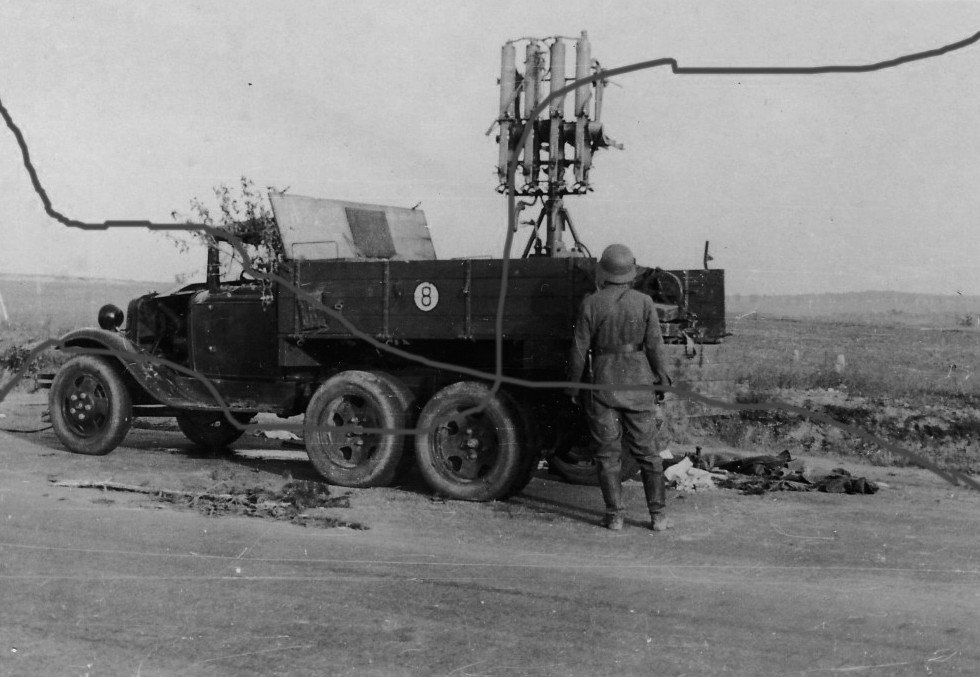

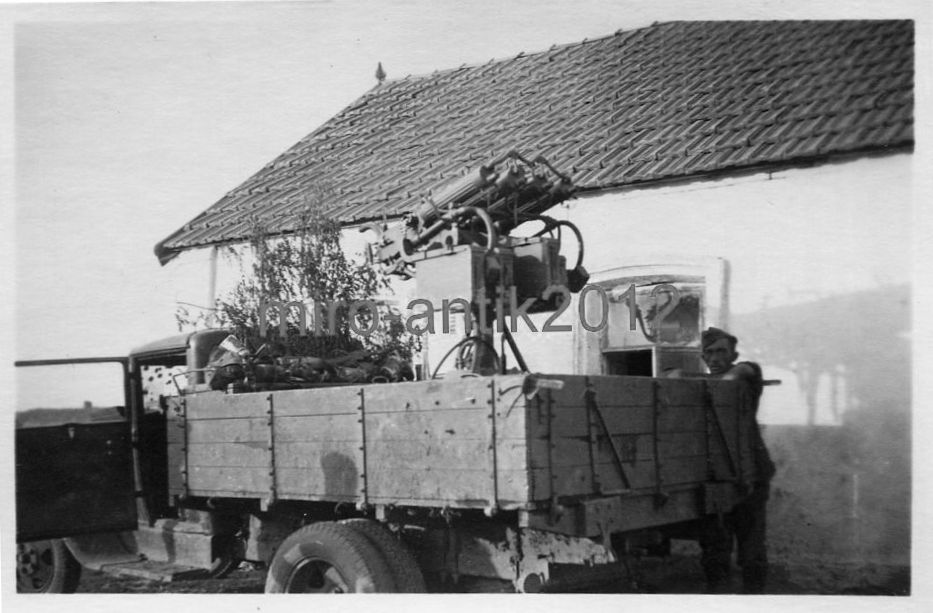

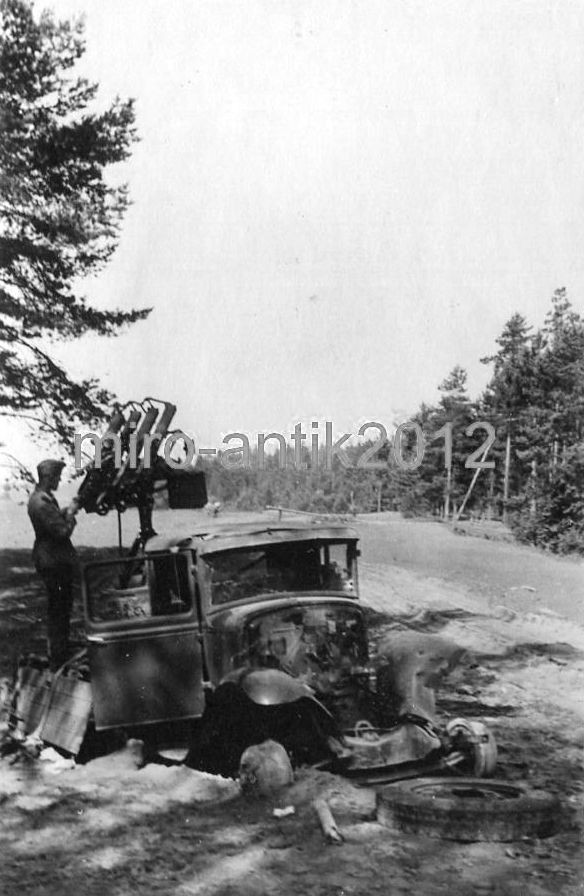

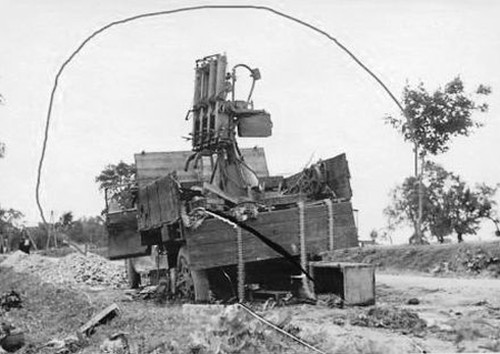

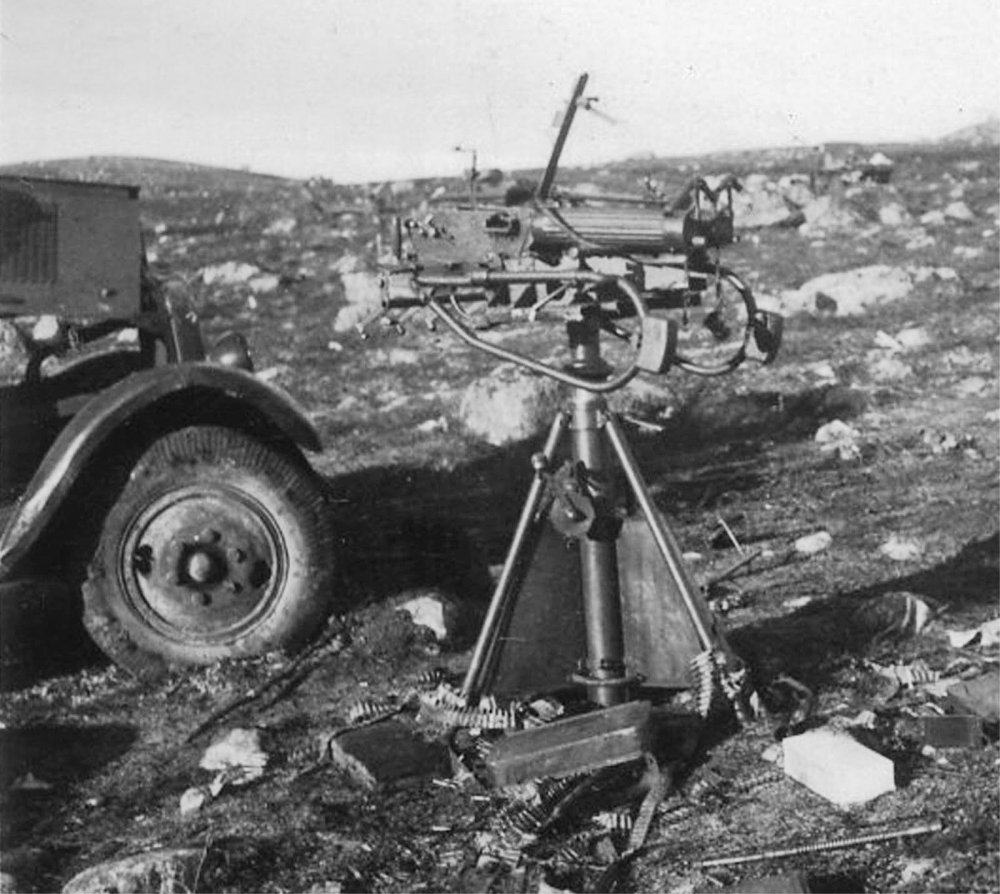

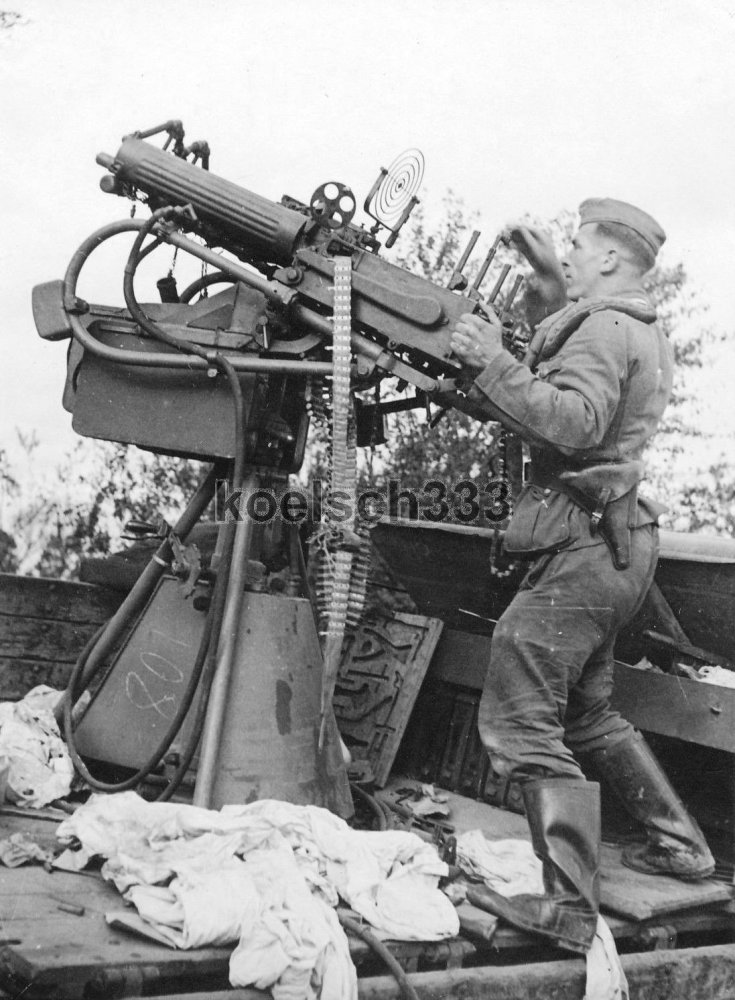

    немецкие фото


    Изображения:

    shelest, Кіла2013, Allenberg и ещё 1-му нравится это.
  24. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

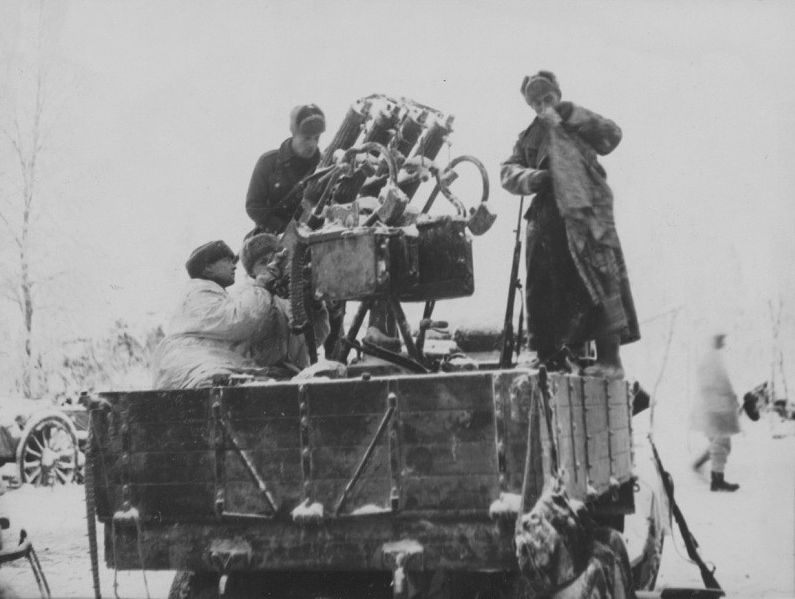

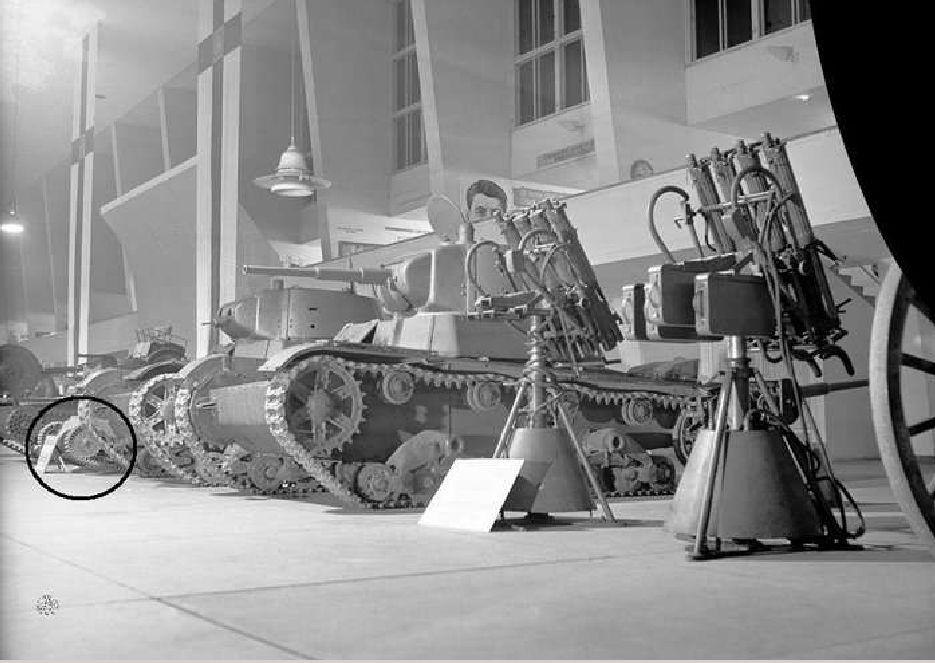

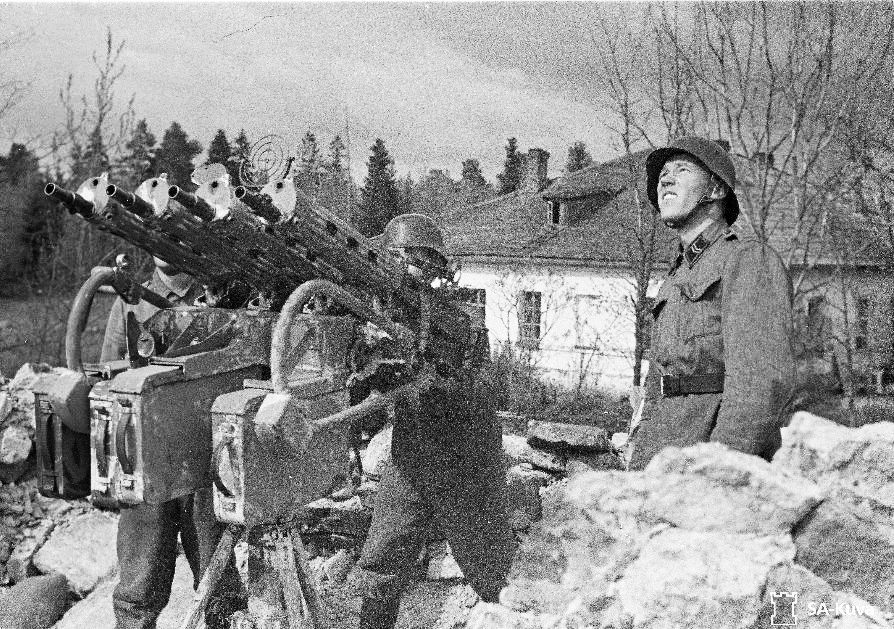

    Трофеи "Зимней войны" в Финляндии. 1940г.


    Изображения:

    Максимъ 4М_sotamuistonаеyttely.2.JPG
    shelest, Кіла2013, Sergey_A и ещё 1-му нравится это.
  25. экс-дедъ Пастэра

    экс-дедъ Пастэра Stabsfeldwebel

    Сообщения:
    1.062
    Адрес:
    Солончаки сибирские

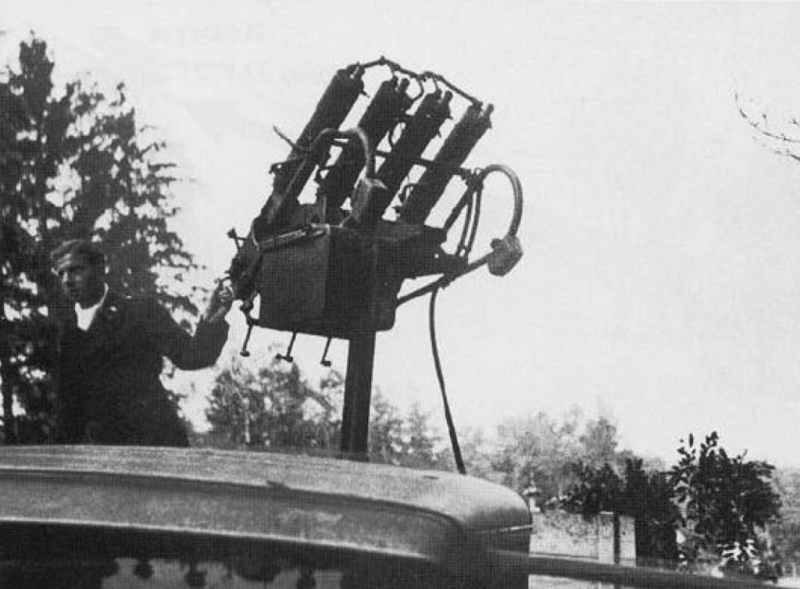

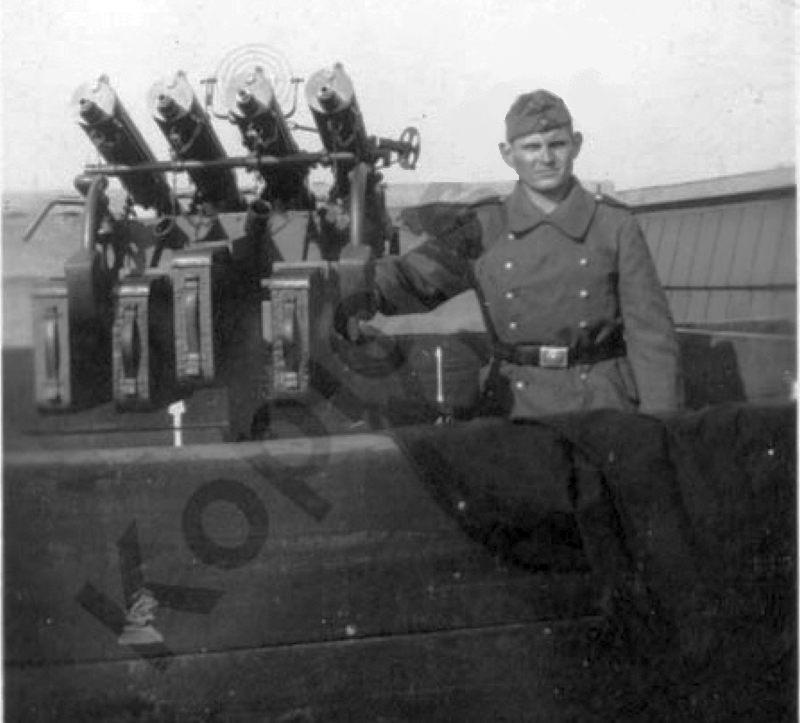

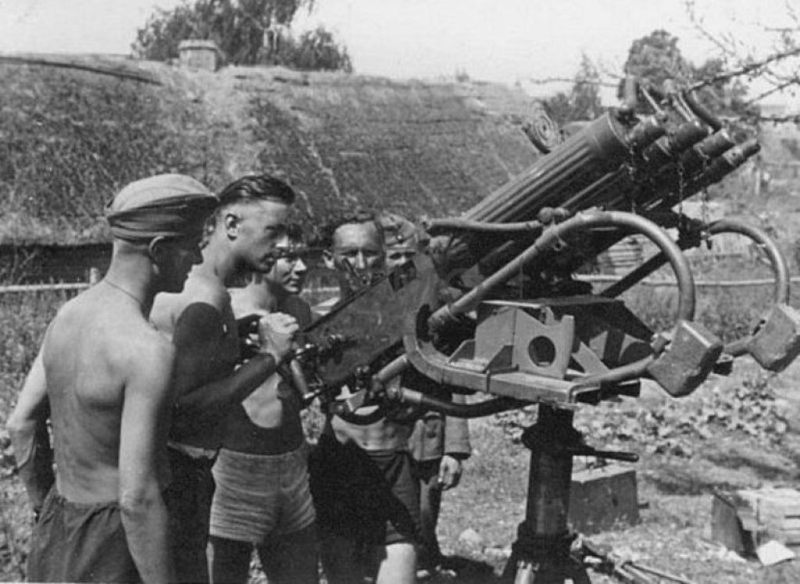

    Трофейные ЗПУ


    Изображения:

    Максимъ 4М- трофейный-швабъ005.jpg
    Максимъ 4М- трофейный-швабъ006.jpg
    Максимъ 4М- трофейный-швабъ0071.jpg
    shelest и Sergey_A нравится это.
  26. ЕгорКА-74

    ЕгорКА-74 Schütze

    Сообщения:
    67
    а не у кого чертежей этой турели часом нет?
