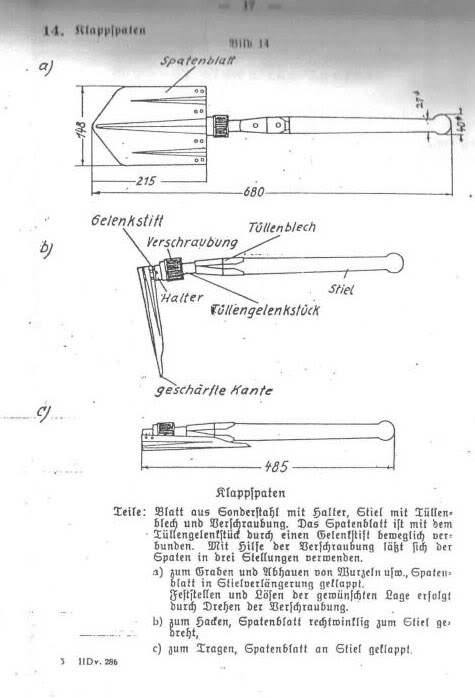

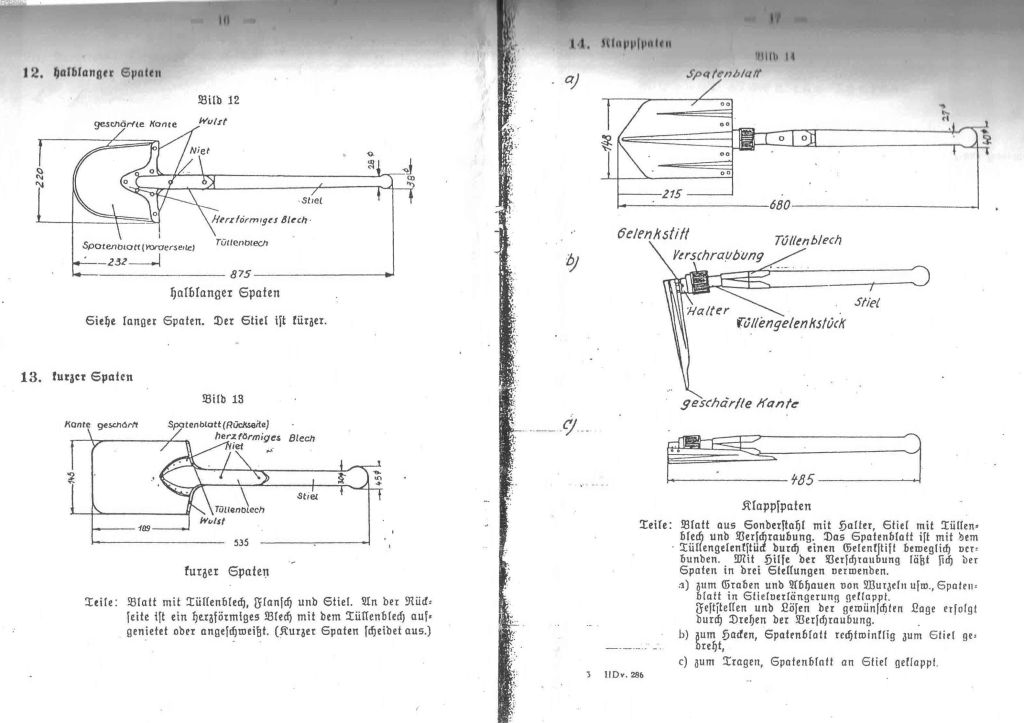

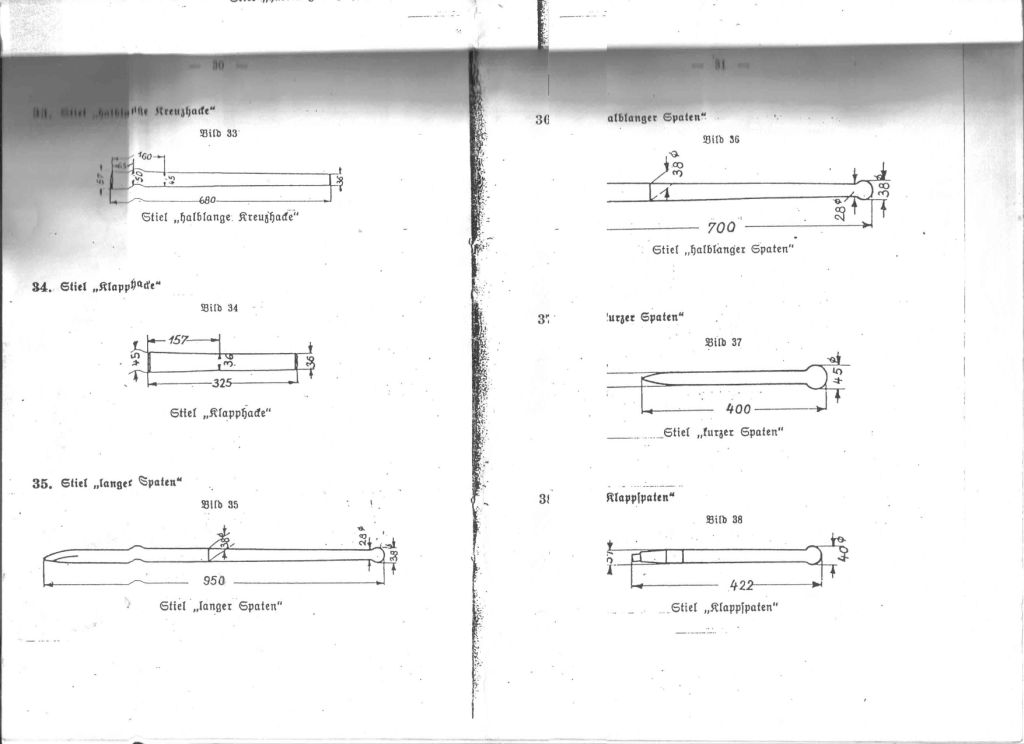

По длине подойдут размеры немецкой лопаты. По толщине черенка надо увеличить диаметр окончания ручки где то на 5-8 мм (плавный переход конечно). Посадку черенка все равно придется подгонять в ручную. Потому что метал идет заподлицо с деревом прижимаясь кольцом.

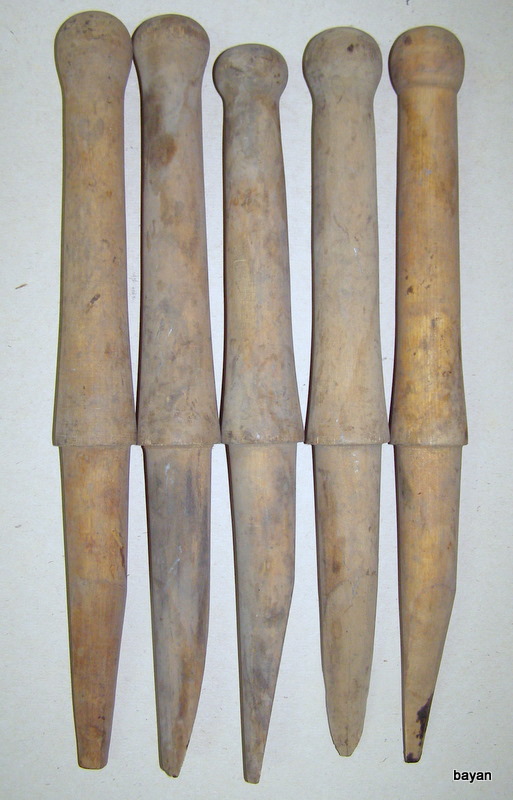

...а вообще это всё достаточно приблизительно. У меня несколько лопат такого типа и на всех размеры гуляют будь здоров. зы: наглядный пример на фото 3. По словам продавца, бывшего вояки, стырил мешок таких ручек в в/ч. Все 50-51 годов, делались по одному стандарту, для одинаковых лопат. Результат налицо, что по размерам, что по формам.

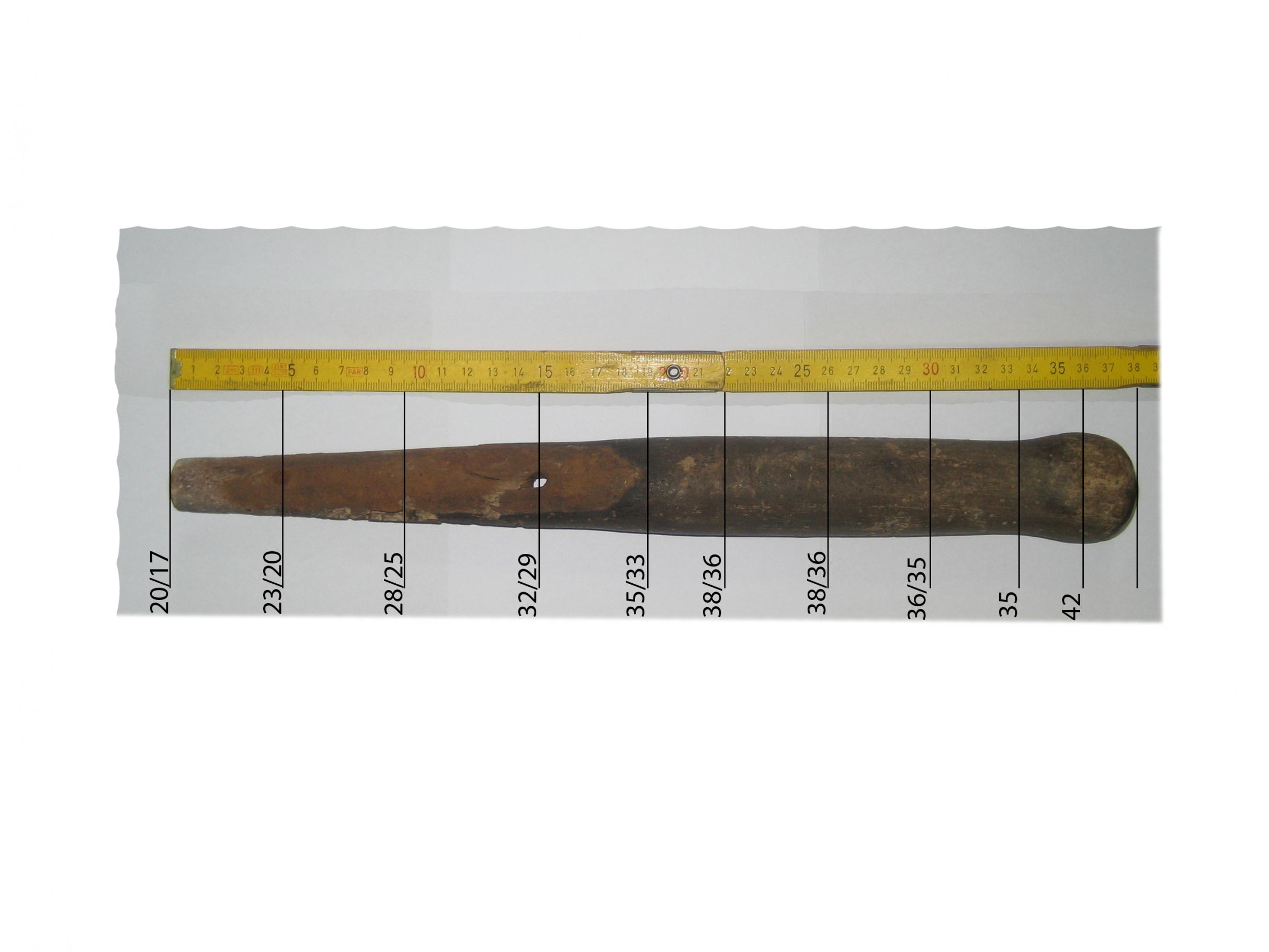

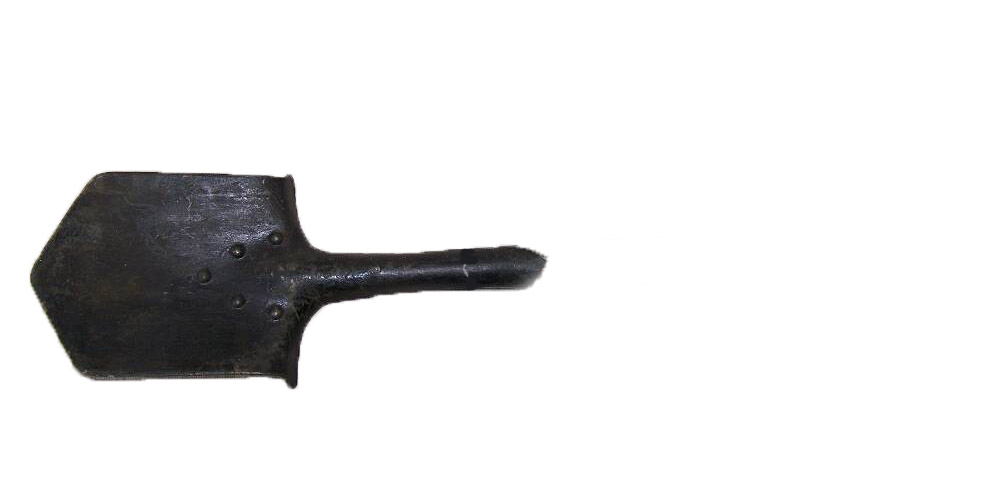

Черенок от лопатки РККА, с клепанным тяжем и обжимным кольцом. Два размера потому, что черенок был овальный. Там, где черенок вставлялся в тяжи, металл был заподлицо с деревом. МПЛ должна быть 50 "+ -" 1см, эта лопата была 53см.
Сэр, не могли бы вставить сканы в большем разрешении? Не видно цифр. В интернете этот формуляр не нашёл. Заранее спасибо.

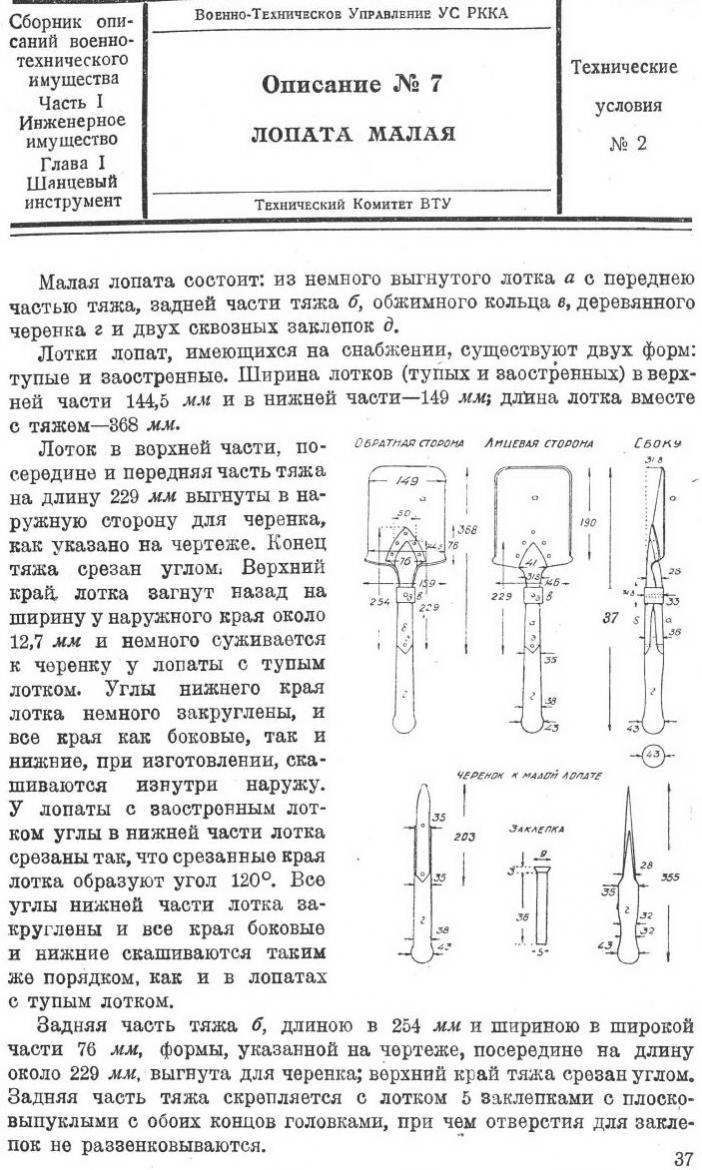

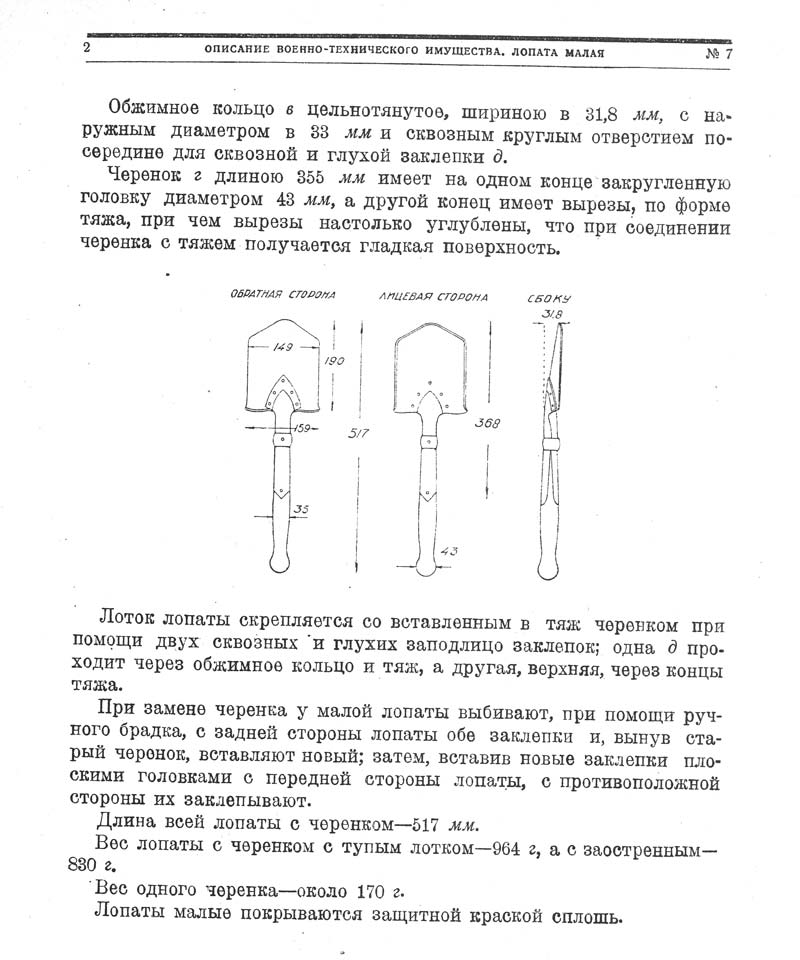

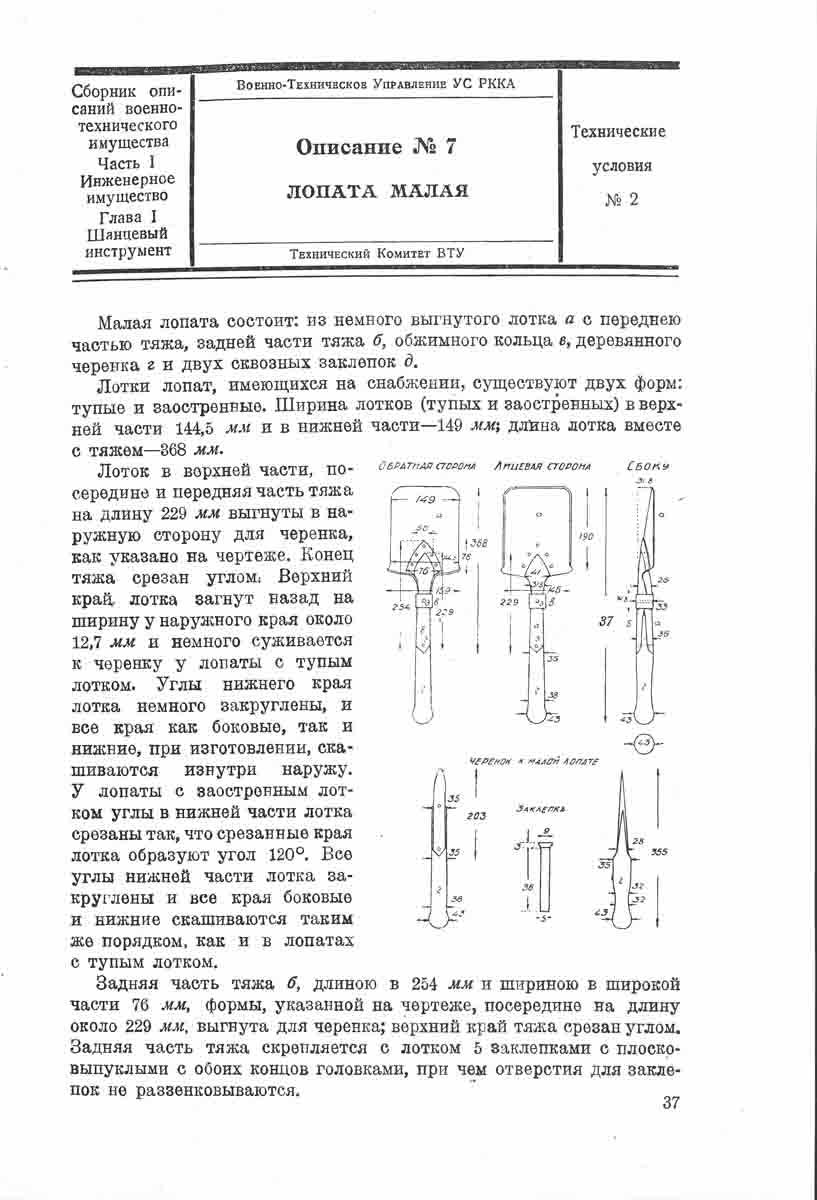

Здравствуйте форумчане. Вот в сети нашёл размеры черенков для саперки РККА с клёпаными тяжами, может будут полезны.
