Самоделки.

Ответ: Самоделки.

Самая массовая самодельная машина поддержки пехоты. Можно сказать "серийная" самоделка (по массовости).



Ответ: Самоделки.

Самоделка массовая , только применяется не как машина поддержки пехоты , основная задача таких самоделок - охрана колонн. Очень удобна в горной местности из за большого вертикального угла наводки .Под тентом у кабины - стенки из ящиков с песком.



Ответ: Самоделки.

Применяют для чего угодно. А на дне кузова в Афгане тоже клали мешки/ящики с песком от мин.Не знаю только - помогало ли? На водительскую дверь вешали бронежилет. Брат рассказывал, что на кузове иногда крепили несколько МОНок с управлением из кузова, если уж совсем прижмет. Такая "активная броня" ,вроде бы, сносила все на 50 метров вокруг.



Ответ: Самоделки.

Ещё и УДШ вешали на броню МТЛБ.УДШ были точными копиями противотанковых мин (видимо для учений предназначались) , да ещё и с возможностью электодетонации ( за каким их в зону БД завозили не понятно) - так эти дымовухи соединяли кабелем и заводили провода во внутрь по ближе к аккомуляторам.При обстреле провод на клеммму и ставили хорошую дымовую завесу.Вешали по 5 -6 штук на МТЛБ или САУ.



Ответ: Самоделки.

Это где происходило? В Афгане? Может их для тренировок армии ДРА завезли.



Ответ: Самоделки.

В Чечне , видимо просто списать решили таким способом !



Ответ: Самоделки.

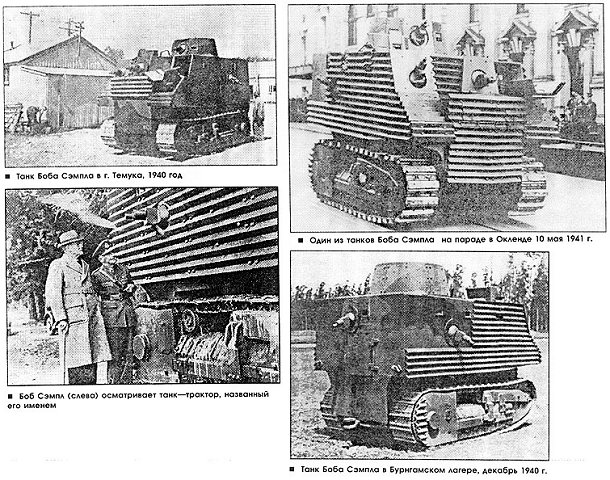

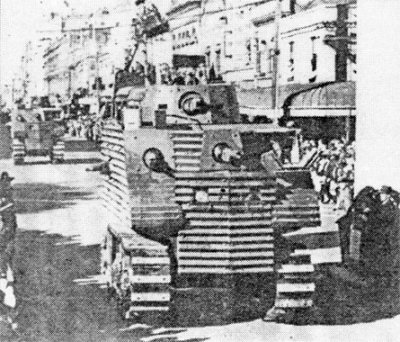

Нашел еще несколько снимков этого чуда. Весь его боевой путь-парад в Веллингтоне в 1940г. (представьте реакцию зрителей и иностранных атташе) и перетаскивание вырубленных деревьев в учебном лагере. Кстати прототип-американский трактор катерпиллер д-8.



Ответ: Самоделки.

Еще несколько самоделок времен войны. Этот красавец строился серийно! в Харькове. Точное кол-во не известно, от 50 до 60 шт. Строился на шасси СТЗ-3, вооружен 45мм пушкой в рубке и пулемет ДТ/ДП внутри.



Ответ: Самоделки.

Про немецкую противотанковую САУ "Элефант" (она же "Фердинанд") знают все, кто прочел хотя бы одну книгу мемуаров советских танкистов. Из них мы можем узнать не только то, что была уничтожена уйма этих самых "фердинандов-элефантов" (хотя немцы произвели всего-то 90 штук), но и совершенно правильную оценку их смертельно опасного оружия - длинноствольной пушки калибра 88 мм.

Такой калибр был предусмотрен только для зенитной пушки Flak 18 ("8,8 см Flak"), а танковые и противотанковые артсистемы были куда меньших калибров - специалисты полагали, что 37-, 45- или 50-мм калибра вполне достаточно. Но практика войны потребовала приспособить зенитное орудие для других задач, важнейшей из которых оказалась борьба с вражескими танками, что в конечном итоге привело к появлению САУ Jagdpanzer Tiger (P) "Elefant".

Все это - общеизвестно. Куда интереснее события 1940 г., эпизоды, оставшиеся незаметными на фоне успехов Вермахта.

Готовясь к войне с сильным противником - Францией, немецкие военные заранее учитывали, что придется взламывать сильно укрепленную границу. Исходя из опыта боев Первой мировой войны, они не очень-то рассчитывали на поражающее действие полевой артиллерии. Каков будет результат атак на бункеры и форты с воздуха, приходилось лишь гадать. Гарантии, что огонь из амбразур бункеров с толстенными железобетонными стенами после них прекратится, не было. Надо было стрелять прямой наводкой в амбразуры, причем чуть ли не в упор, как это делали советские войска, штурмовавшие линию Маннергейма. Оказалось, что наиболее пригодным орудием большой точности и мощности является упомянутая "8,8 см Flak". В срочном порядке ее стали приспосабливать к борьбе с наземными целями.

Специальный вариант 88-мм зенитной пушки на двухосном шасси Sd. Ah. 201 имел огромный броневой щит спереди, а по бокам - две короткие откидные опоры. Солдаты назвали установки просто "Бункерфлак", т.к. они предназначались для уничтожения наземных, а не воздушных целей, в первую очередь бункеров "линии Мажино" и бельгийских укреплений вдоль канала Альберта. Бронебойный снаряд весом 9,4 кг покидал ствол со скоростью 795 м/с и летел 15 км. Темп стрельбы - до 15 выстрелов в минуту. Но большой вес - свыше 7т - позволял выдвигать пушку на огневую позицию лишь с помощью тягача, и на открытой местности стрельба прямой наводкой становилась смертельно опасной для расчета пушки еще до того, как сделан первый залп. Выход напрашивался сам - пушку надо сделать самоходной и бронировать. Однако танкового шасси, хоть немного пригодного для установки тяжелой зенитки, в то время у немцев не было. Зато было несколько разных типов хорошо отработанных и производившихся серийно полугусеничных тягачей. На один из них, 12-тонный Sd.Kf. 8, разработанный фирмой Daimler Benz и пал выбор. Надо сказать, это был типичный экземпляр "арийской" техники - весом 12,2 т, громадный (размеры 7350х2500х 2600 мм), мощный (двигатель V-12 жидкостного охлаждения Maybach HL 38 TUKRM 185 л.с./2500 об/мин), быстрый (по шоссе развивал 51 км/ч, при этом пожирал до 100 л бензина на 100 км пути). Гиганта слегка забронировали, прикрыв отсек двигателя и рабочее место водителя листами брони толщиной от 8 до 14 мм. Вместо кузова на штатной тумбе установили ту самую "8,8 см Flak", также прикрыв ее спереди бронещитом. "Рост" новой САУ достиг 3225 мм! Бронирование было не очень-то совершенным. Орудие с боков и сзади броней совсем не прикрывалось, расчет на платформе тягача был, как на ладони. Рубка водителя, малозаметная на фоне огромного орудийного щита, была одноместной и сзади не имела брони.

Бронирование отсека двигателя из плоских бронелистов имело щели как между верхним и вертикальными листами, так и между передним и боковыми для лучшей циркуляции охлаждающего воздуха.

Бронекорпус САУ и броневой щит пушки обтягивались сеткой, за которую в боевых условиях вкладывали для маскировки ветки.

В начале 1940 г. было построено по одним источникам 12, по другим - 25 таких самоходок, сведенных в 8-й отдельный тяжелый дивизион. Тут возникают некоторые вопросы - в литературе это подразделение называется противотанковым ("Panzerjager Abteilung"), хотя первоначально самоходки явно предназначались для стрельбы по бункерам. Но, конечно, мишенью для них вполне могли быть французские танки "Char В 1 Bis", броня которых не поражалась немецкими танковыми и противотанковыми пушками.

Как бы там ни было, 8-й дивизион самоходных "бункерфлак" был придан 2-й танковой дивизии, входившей в состав 19-го корпуса, командиром которого был генерал Гейнц Гудериан, за решительность и быстроту принятия решений прозванный "быстрым Гейнцем". 13 мая 1940 г. части Гудериана подошли к реке Маас. Генерал остался недоволен эффективностью артобстрела и бомбардировки французских укреплений на другом берегу Мааса - как и предполагалось, французы продолжали стрелять, препятствуя форсированию реки. И тогда "быстрый Гейнц" вызвал зенитки. "Бункерфлак" оправдали свое название - несколько десятков снарядов, всаженных прямо в амбразуры, заставили французов капитулировать. Пехота без помех начала переправляться на другой берег Мааса .

8-й дивизион сопровождал 2-ю танковую дивизию во всех боях французской кампании, поддерживая и прикрывая танки "быстрого Гейнца". Длинноствольные пушки "самоходок" дивизиона не подпускали тяжелобронированные французские танки к более слабым немецким на дальность эффективного выстрела.

Однако война есть война, поэтому потери нес и 8-й дивизион. Высокий силуэт САУ был превосходной мишенью для французских артиллеристов. Не менее двух самоходок были подбиты во время марша и сгорели на месте - 250 л бензина в ничем не защищенных баках - отличный горючий материал. Мало кому из девяти членов экипажа удалось спастись.

В целом, французскую кампанию летом 1940 г. можно расценивать как время зарождения немецкой самоходной артиллерии. Тогда в бой пошли 38 САУ типа SFL SIG 33 на шасси танка Pz I, первые четыре батареи ставших в последствии любимцами солдат Вермахта САУ StuG III А, ну и, конечно, упоминавшиеся выше тяжелые 88-мм "самоходки", предки знаменитых "элефантов".



Ответ: Самоделки.

ЗИС-2 на шасси тягача "Комсомолец". Неплохо проявила себя в битве за Москву. Из-за прекращения производства "комсомольцев" переоборудовалась из тех что уже были в частях. Выпушено около 100шт.



Ответ: Самоделки.

Наша специфика.
http://tramnn.narod.ru/misc/armored_tram.html



Ответ: Самоделки.

"Кубус", кстати, до сих пор на ходу и его выгоняют на годовщину восстания:



По нему хорошая статья: http://community.livejournal.com/shushpanzer_ru/376550.html#cutid1

Любителям самоделок и прочих шушпанцеров настоятельно рекомендую сообщество http://community.livejournal.com/shushpanzer_ru/



Ответ: Самоделки.



Ответ: Самоделки.

To Totenkopf Тоже отличная ссылочка.Особенно впечатлил этот образец.
Шасси - от легкого сельхозтрактора, лошадок на 20-40, бронирование - сами видите, слезы... Но вооружен трактор серьезно, - непонятно откуда взятая штатная зенитная установка с танка, причем от довольно старого, еще с пулеметом ДШКМ (немодернизированный Т-62 максимум).

Как ни странно, недобронирование стало определяющим фактором успешного использования поделки - в ближний бой он не лез, а на дистанции эффективного огня ДШКМ - и гранатометы не доставали, и обычная стрелковка не очень пугала



Мда, ДШКМ рулит . Только как из этого "ахтунг-трактора" можно попасть во что-то с расстояния под 2-3 км (ближе - гранатометы достать могут)?



Ответ: Самоделки.

Стрелковое оружие вписывается в эту тему? Если да, то вот интересная ссылка по партизанским самоделкам http://bratishka.ru/archiv/2007/5/2007_5_13.php



Ответ: Самоделки.

Я служил в армии ПМР и самоделки видел воочию.бронеавтомобиль делали не казаки а механический завод города Дубоссары,и не один,вот кстати фотка.кроме того он выпускал как это сказать, короче ДОТ металический.такой долго стоял на вьезде в город.сейчас на вооружении есть переоборудованая ГМЗ-обшитая металом,на крыше зенитка с лобовым бронелистом,рядом у люка станковый гранотомёт,впереди пулемёт опять же с щитом.дополнительная броня приварена с зазором.смотриться устрашающе!что делать если танков мало.ещё знаю о неком переоборудованом кране для стрельбы авиационными ракетами!!!кран видел действительно пределано крепление вроде авиационного,по слухам принимал участие в боях.



Ответ: Самоделки.

To Wirlin
Прошу прощения за ошибку. Читал статью об этих событиях лет 10 назад. Мог перепутать. А зенитнай кран - это круто. У тебя фотки случайно нет?



Ответ: Самоделки.

Обалденная статья. Спасибо за ссылку.
В тему вписывается любое самодельное вооружение, кроме холодного оружия. Про него и так сказано уже слишком много.



Ответ: Самоделки.

Кран не зенитный,просто стрелял тяжёлыми авиационными ракетами,как обычная ракетная система.Ещё у нас использовались в качестве РСЗО,противоградовые установки.На заводе в Тирасполе делали автоматы собственной конструкции и миномёты.Также есть на вооружении гранотомёт РПГ,все детали которого выточены из одного куска стали,а прицел приварен.Я с таким в армии по тревоге бегал,сцуко тяжеленный и ремень прицеплен так что прицел по спине бьёт!



Ответ: Самоделки.

Вот ещё немного Нурсы и ПКС обшитый бронёй,вот сс ылка хорошая http://talks.guns.ru/forum_light_message/36/198033-m4129312.html



Ответ: Самоделки.

самодельный пистолет-пулемет времен войны. Изготовлен партизанским мастером, неким Сергеевым. Девайс любопытен тем, что роль рукоятки перезаряжания исполняет мушка, связанная через подвижный кожух ствола с затвором. Этот ПП еще и наградной - подарен мастером в 1944 году секретарю Червенского подпольного райкома партии К.К. Кравченко - одному из руководителей партизан.



Ответ: Самоделки.

Вот Дот о котором я писал



Ответ: Самоделки.

Мда...Маннергейм отдыхает. А фотографий ГМЗшки у тебя случайно нет?



Ответ: Самоделки.

вот такой стоит в Одессе красавец. я когда его увидел из маршрутки выскочил

прикольная вещь
