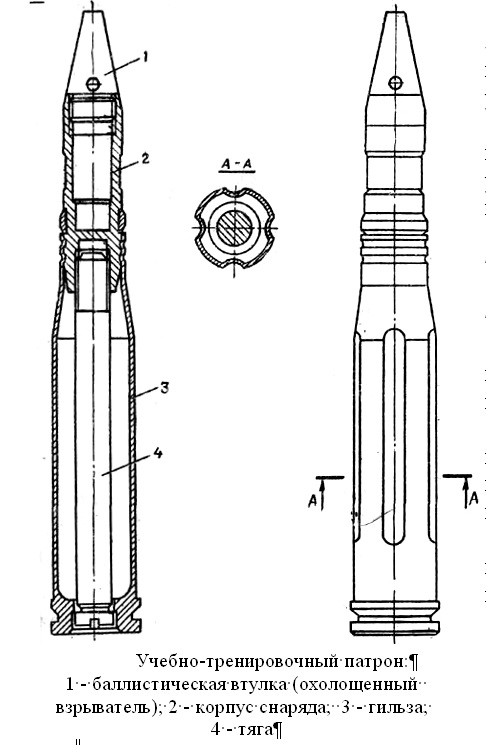

Учебно-тренировочный патрон к 23-мм спаренной установке ЗУ-23. Учебно-тренировочной патрон предназначается для тренировки расчетов и обучения их приемам заряжания. По своему внешнему виду учебно-тренировочный патрон отличается от боевого продольными выдавками на гильзе и маркировкой (головка взрывателя не окрашена в красный цвет). Учебно-тренировочный патрон состоит из гильзы , охолощенного корпуса снаряда , баллистической втулки (или охолощенного взрывателя, или корпуса взрывателя без внутренних деталей). Корпус снаряда вставляется в гильзу и жестко закрепляется в ней с помощью металлической тяги (винта), ввинченной в дно снаряда через капсюльное очко гильзы, которое предварительно рассверливается. Нижняя часть тяги выполнена большего диаметра для упора в дно капсюльного гнезда гильзы. На торце тяги сделано углубление под боек ударника. Размеры тяги установлены такими, чтобы компенсировать массу порохового заряда и снаряжения. Дульце гильзы крепится с корпусом снаряда закаткой или обжимом в кольцевые канавки на запоясковой части снаряда. Для устранения качки снарядов в процессе эксплуатации учебно-тренировочных патронов металлическую стяжку периодически довертывать до упора. Вот ссылка на фото данного снаряд скажем так, "во всей красе" http://www.dmazay.ru/index.php?productID=6886
