Реставрация стальных шлемов Австро-Венгрии

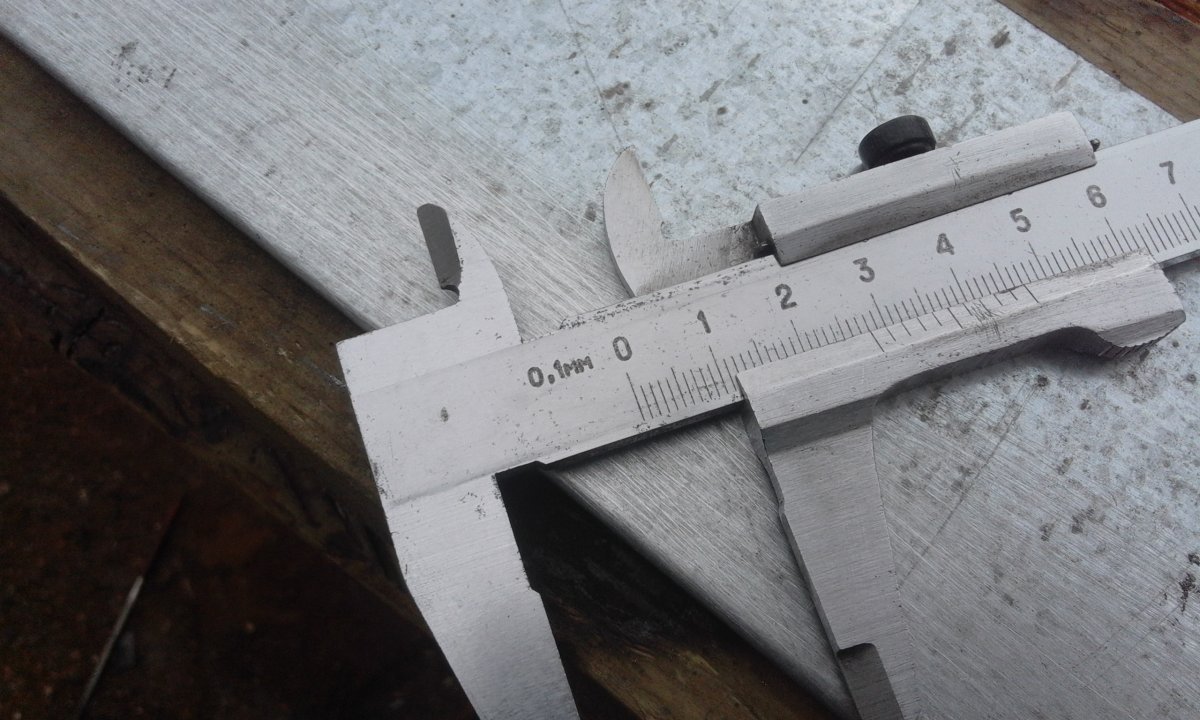

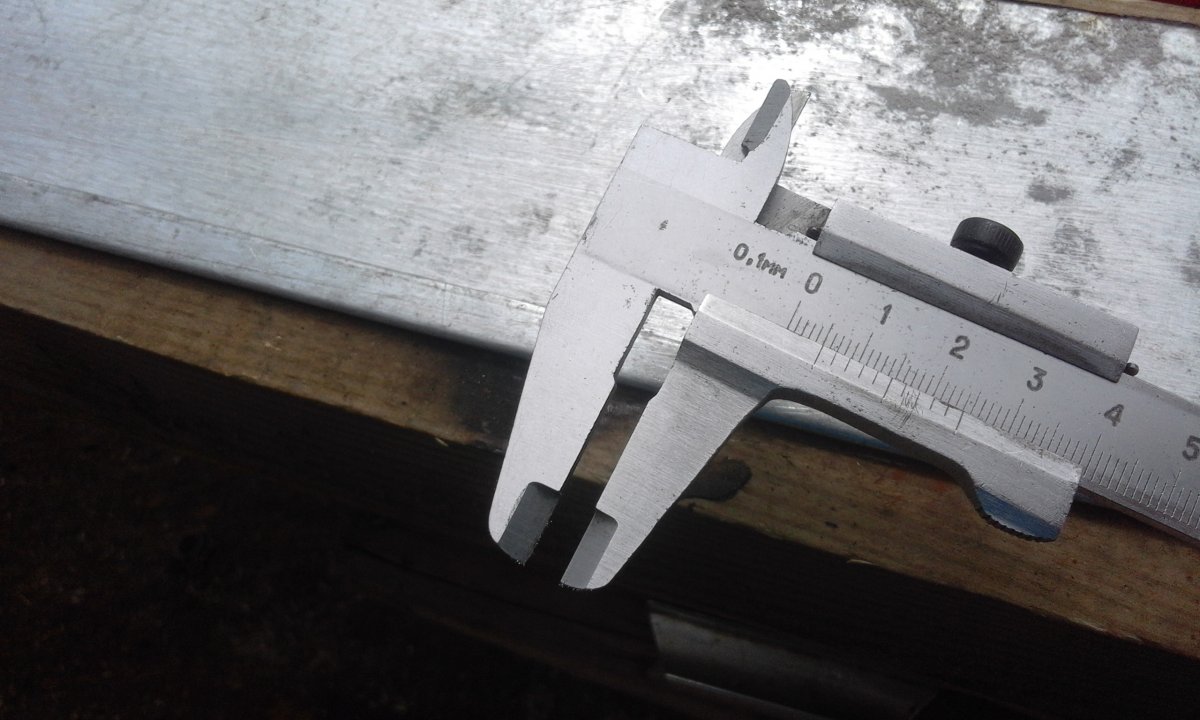

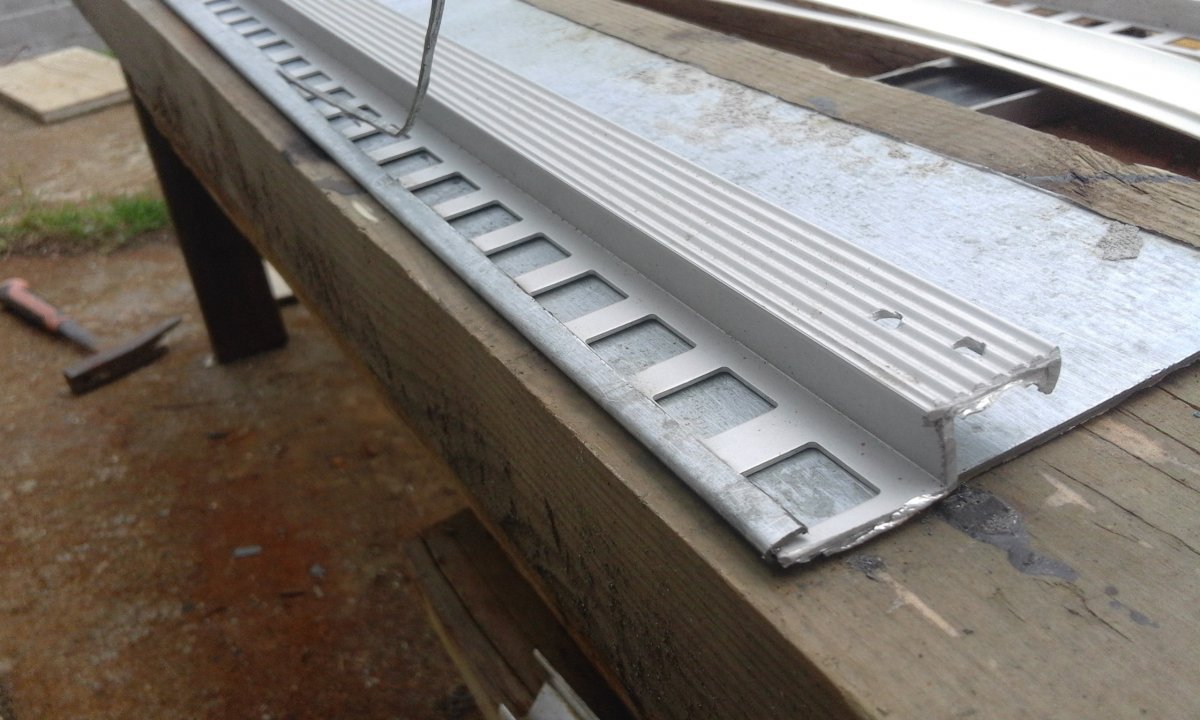

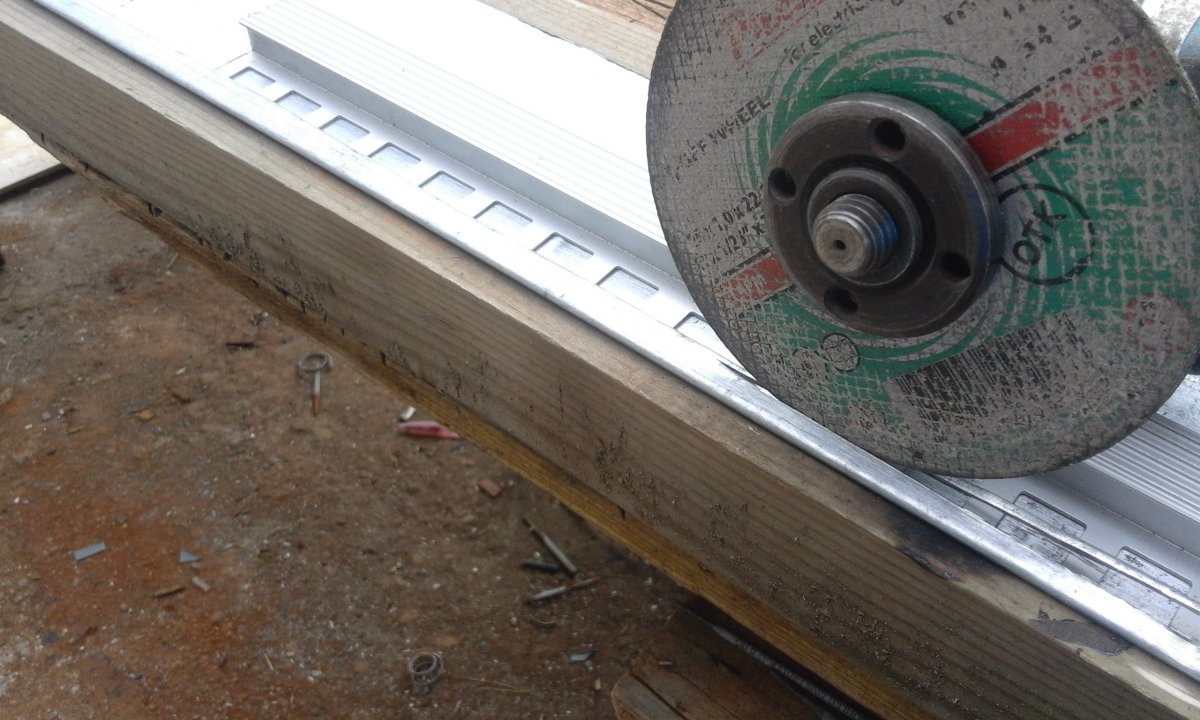

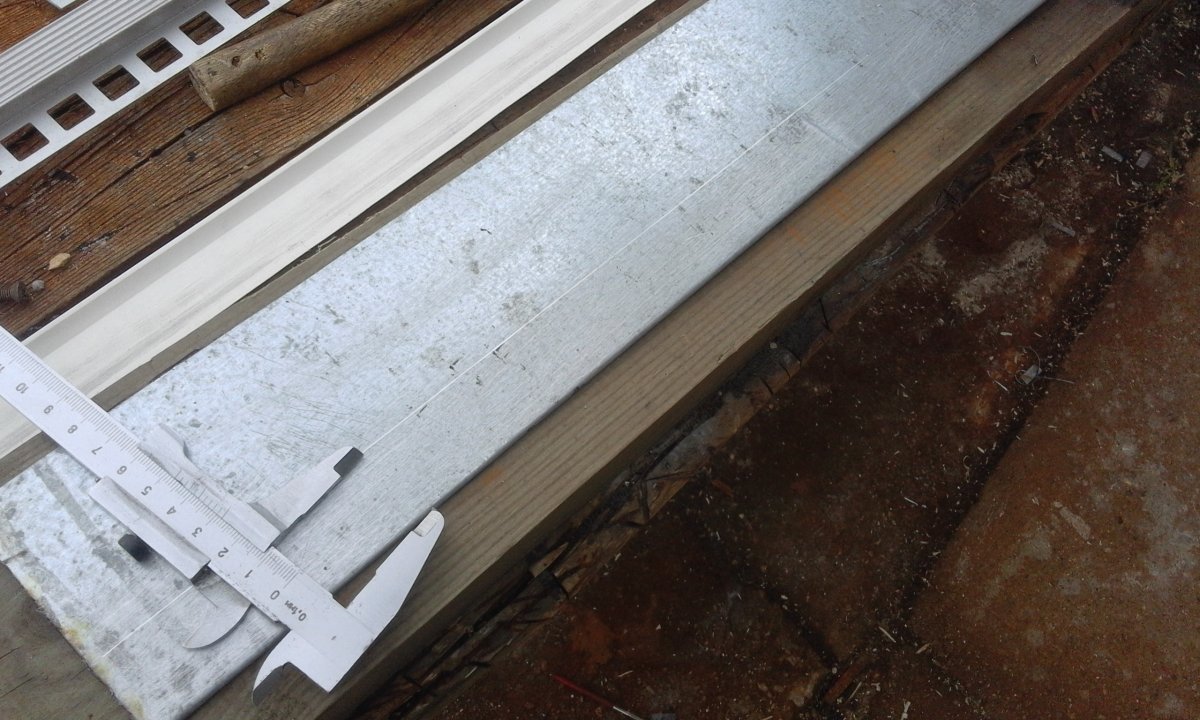

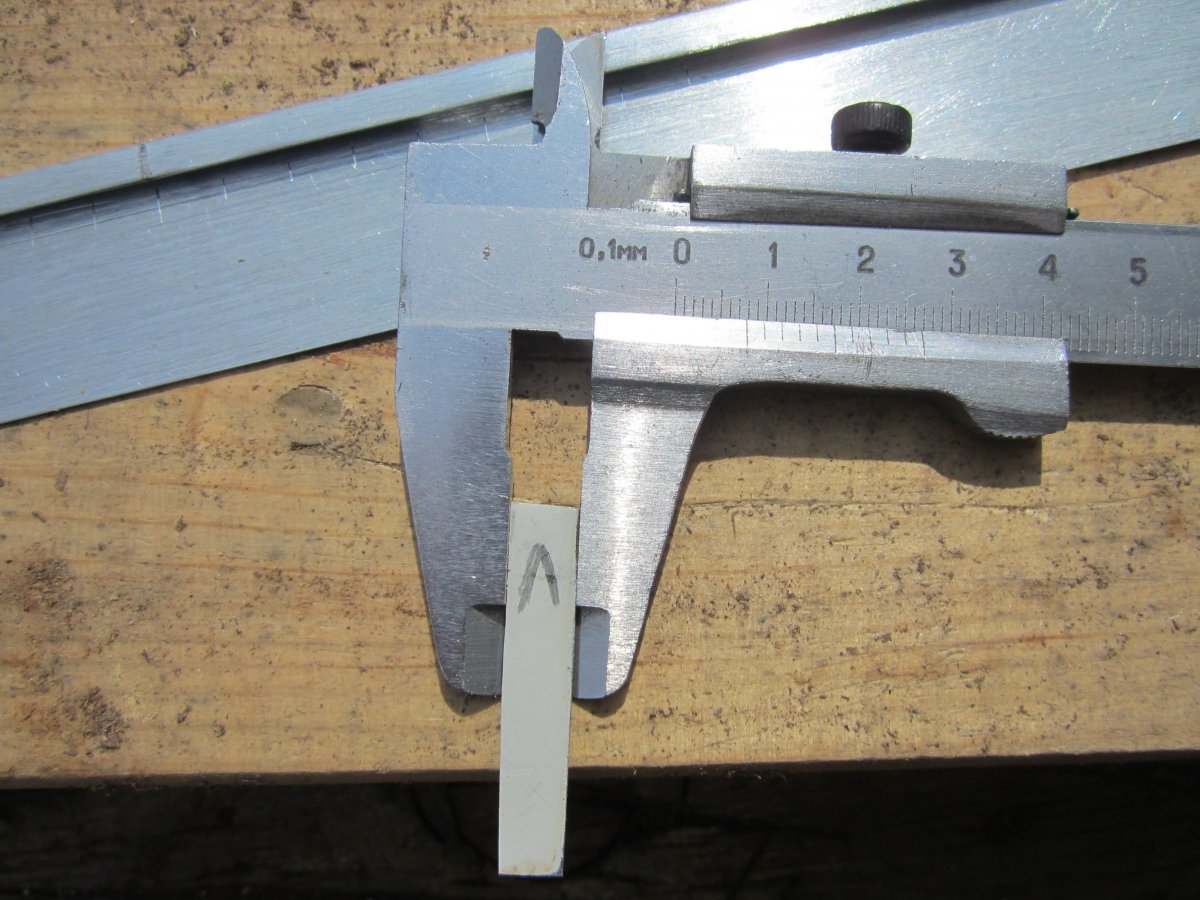

Виставив на штангелі 5мм та протягнув цей розмір по заготовці. Лишній запас відрізав. В загин вставив першу попавшу пластину, для того щоб непошкодити стінку майбутнього ободу при перерізі металу.
Невирізаю заготовки ободів зразу в розмір по тій причині що довго потому ловити розміри. А так загнув,відрізав лишнє, тай усе. Проект не комерційний.

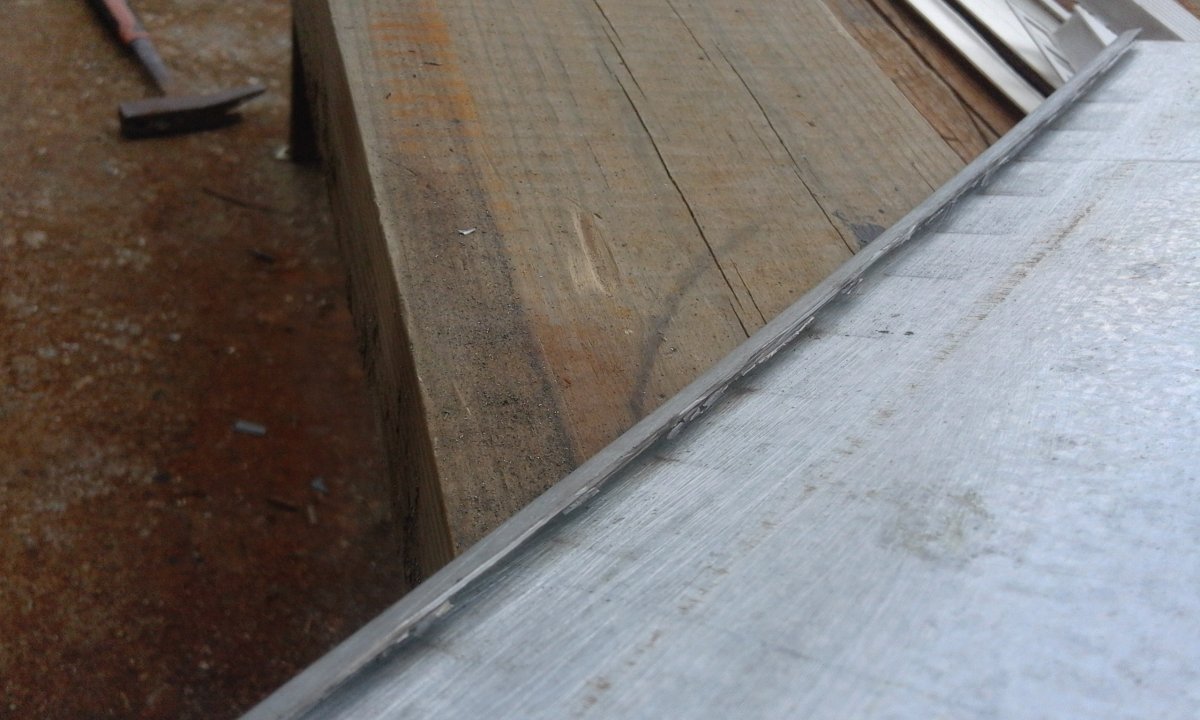

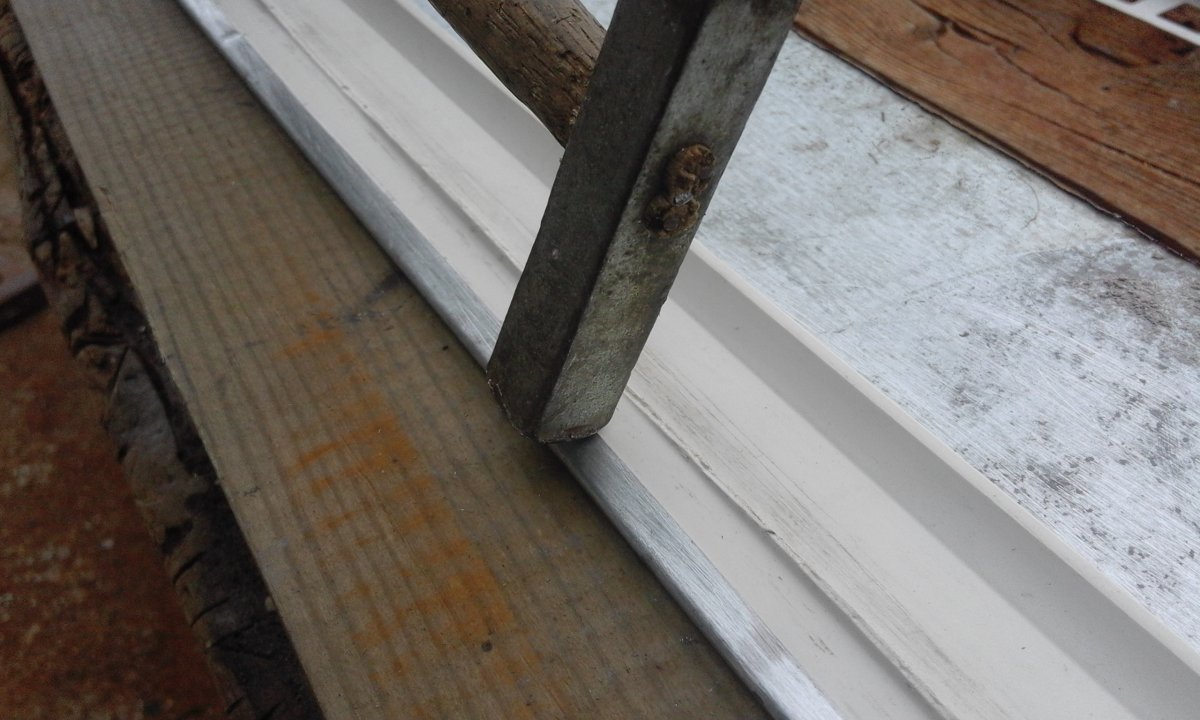

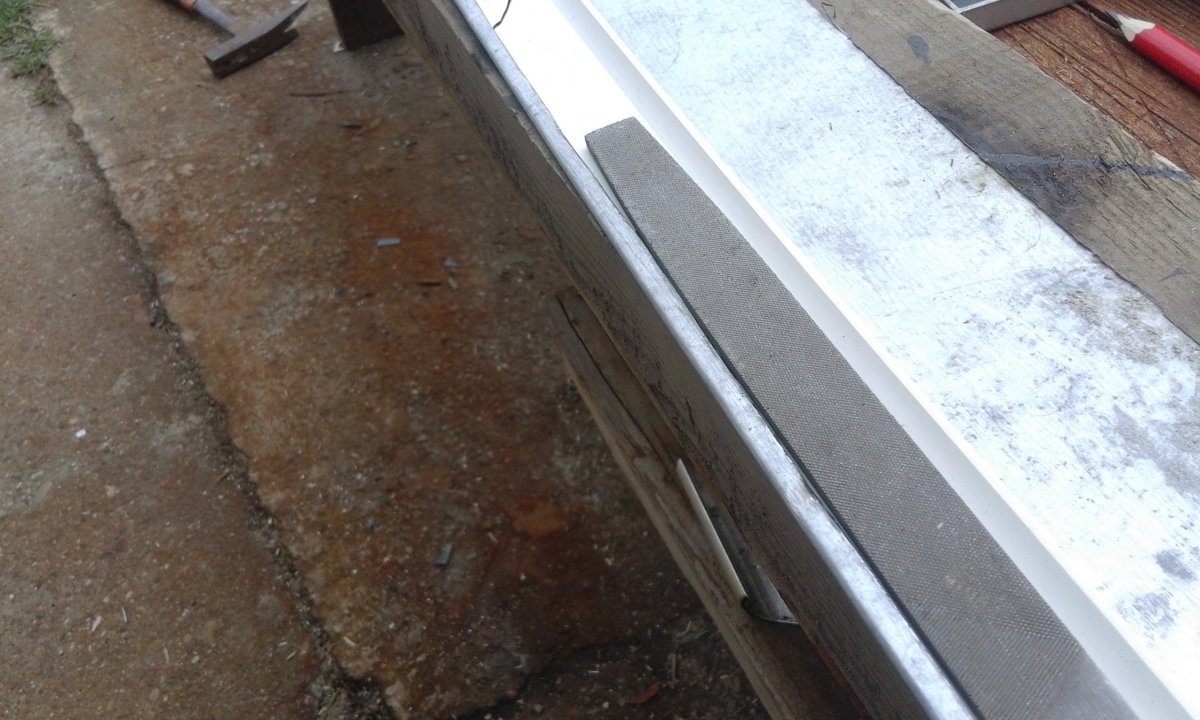

Зачистив напильником лінію різу, від завусин. Прочиканив легенько край загину, лише край, тому що так потрібно.

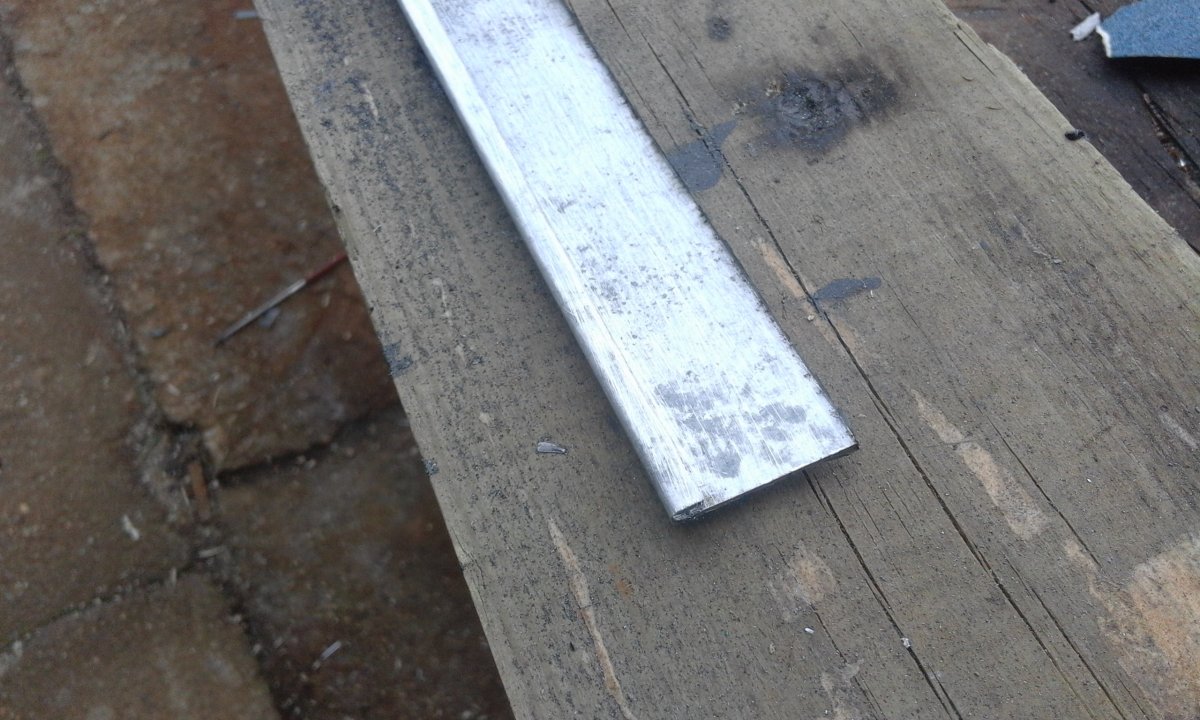

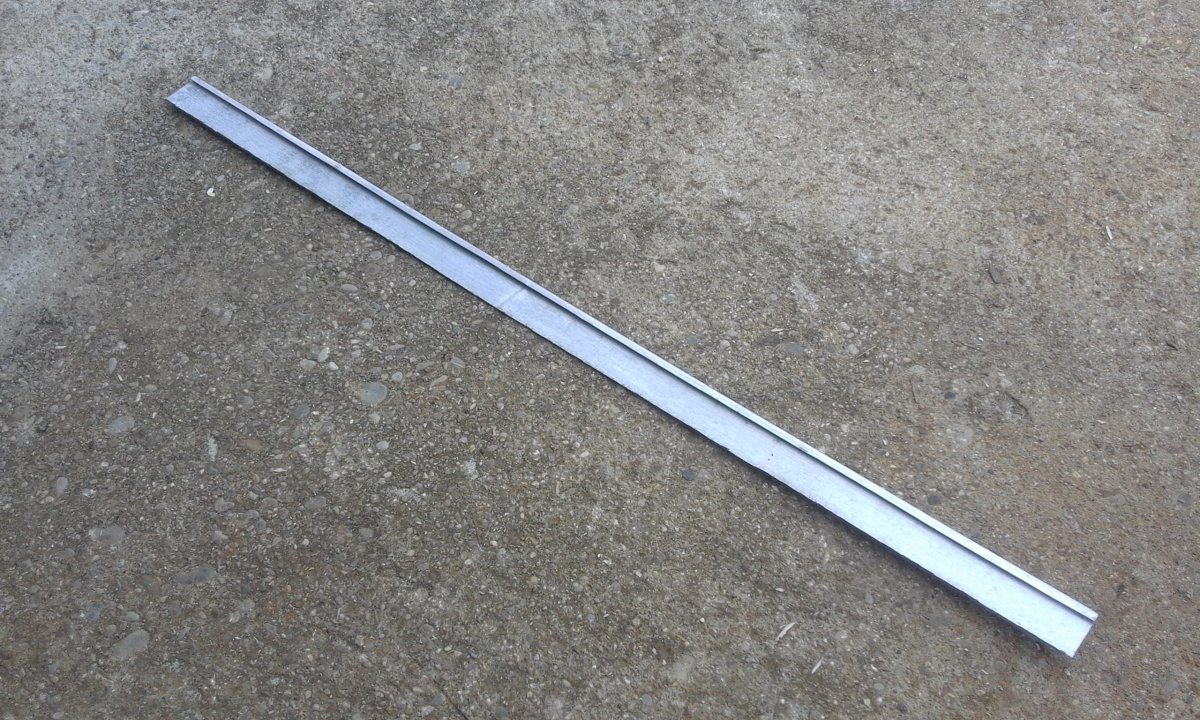

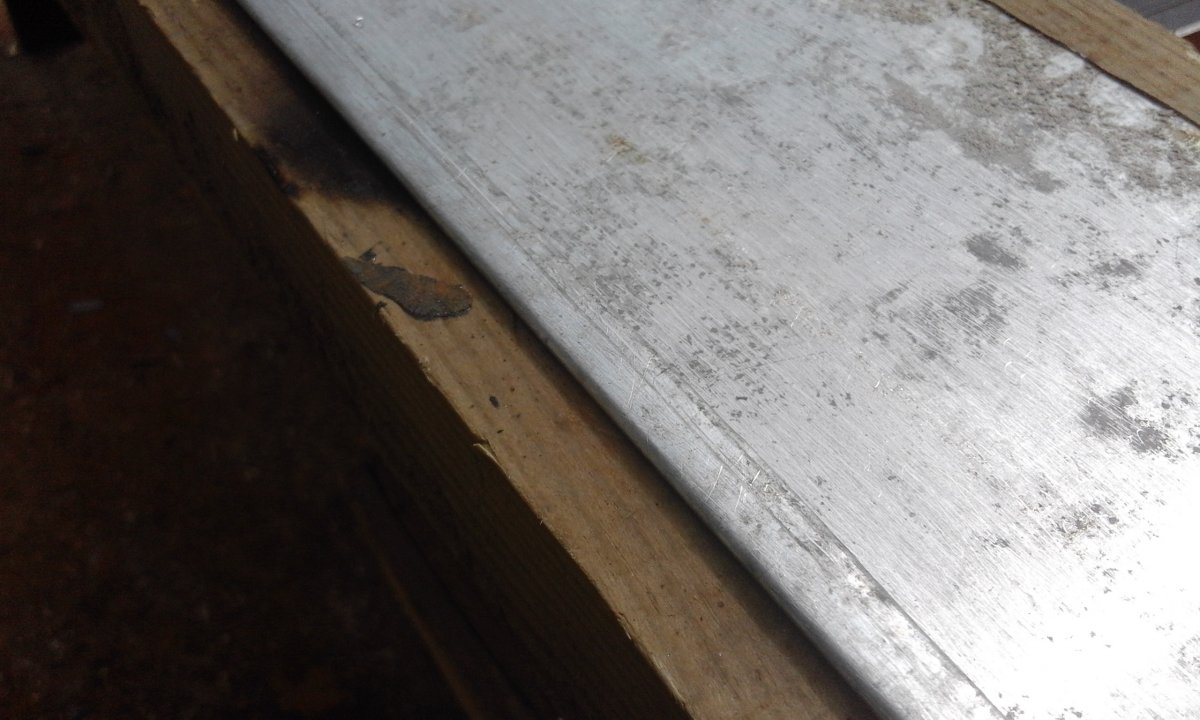

Загин готовий.

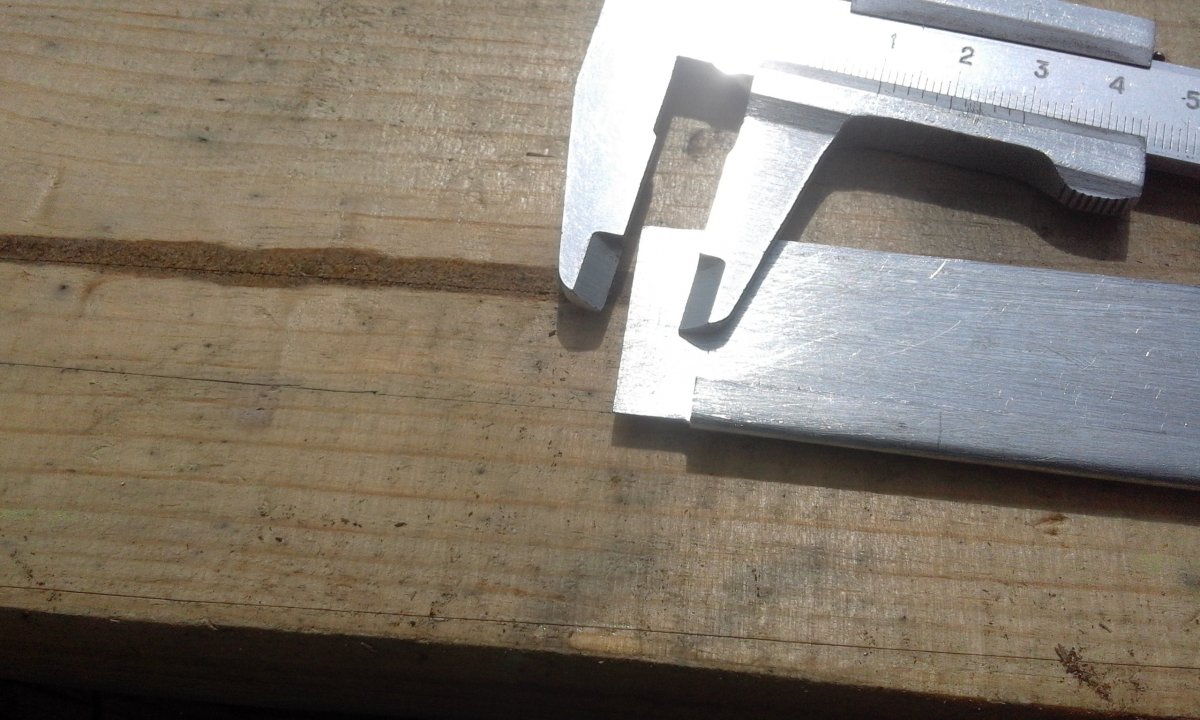

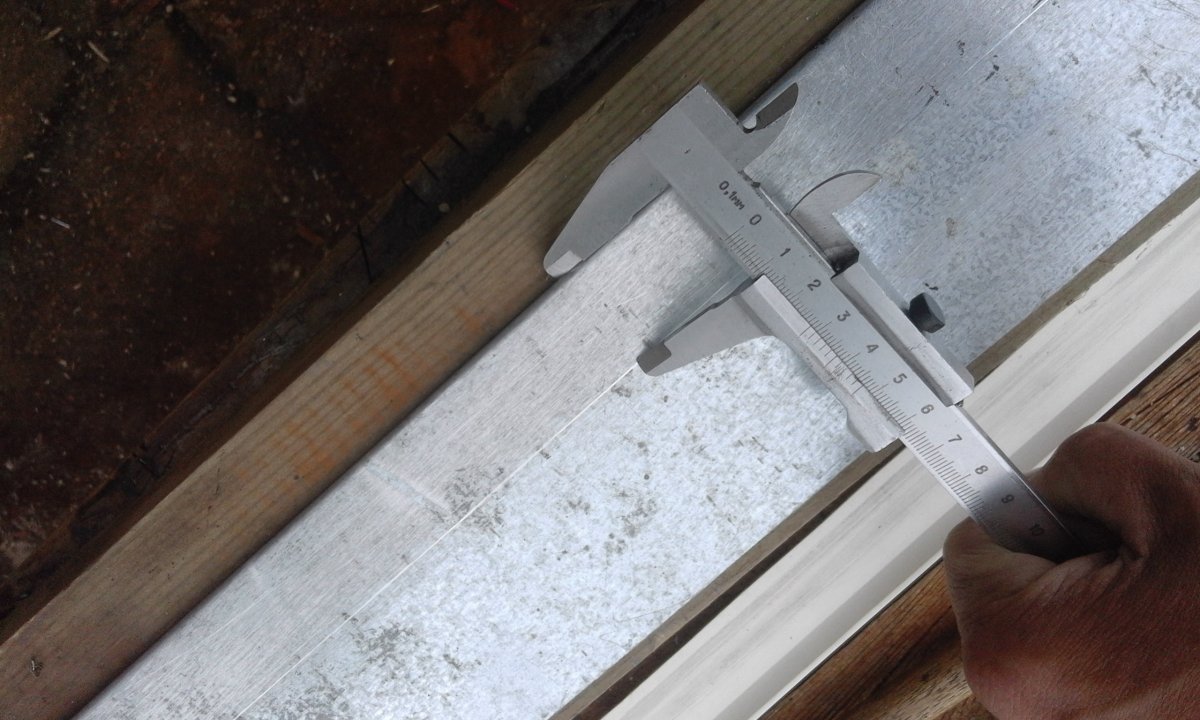

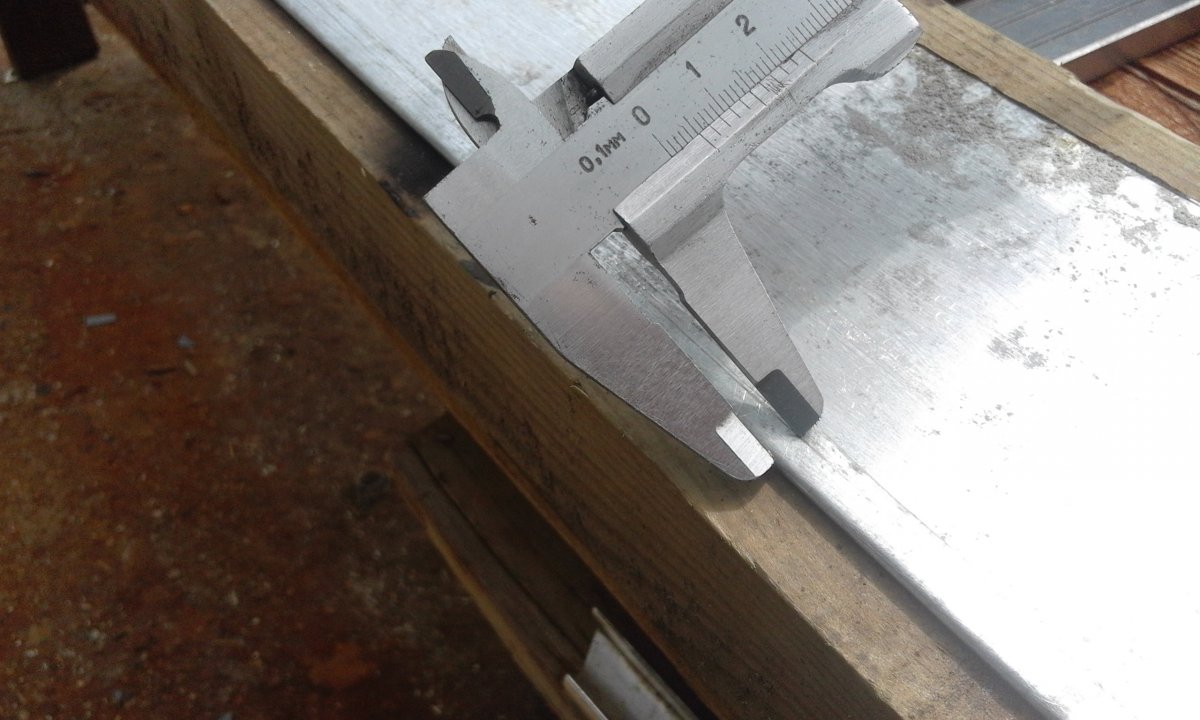

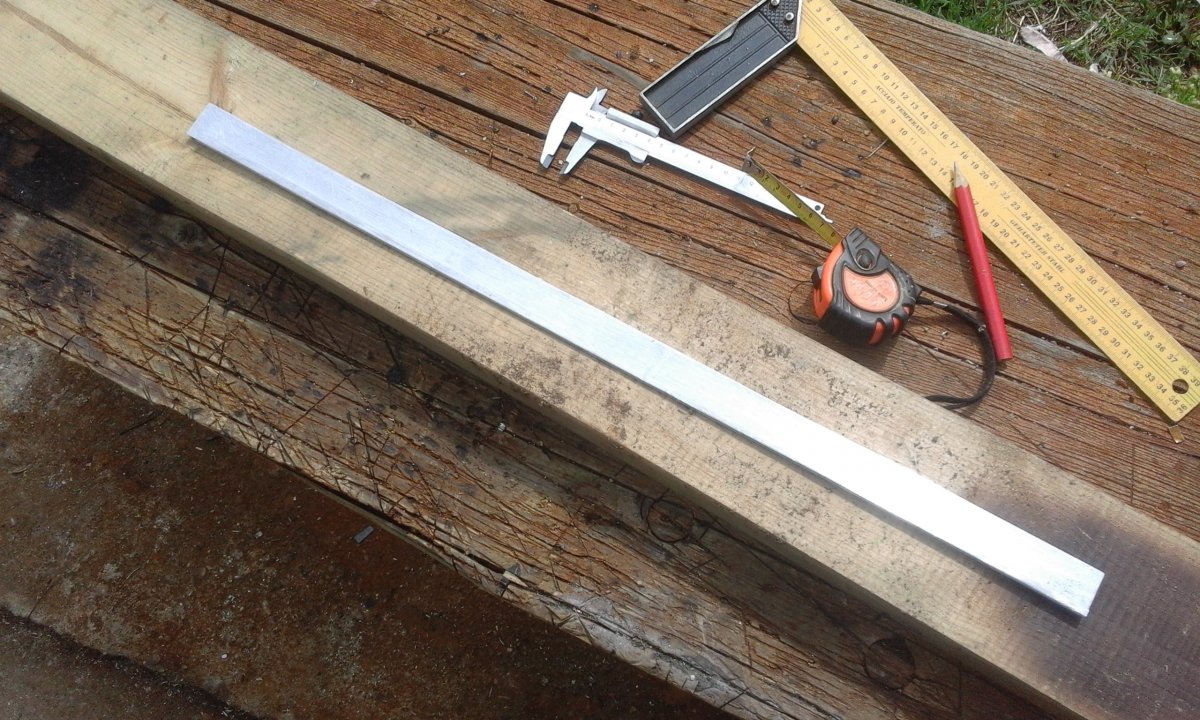

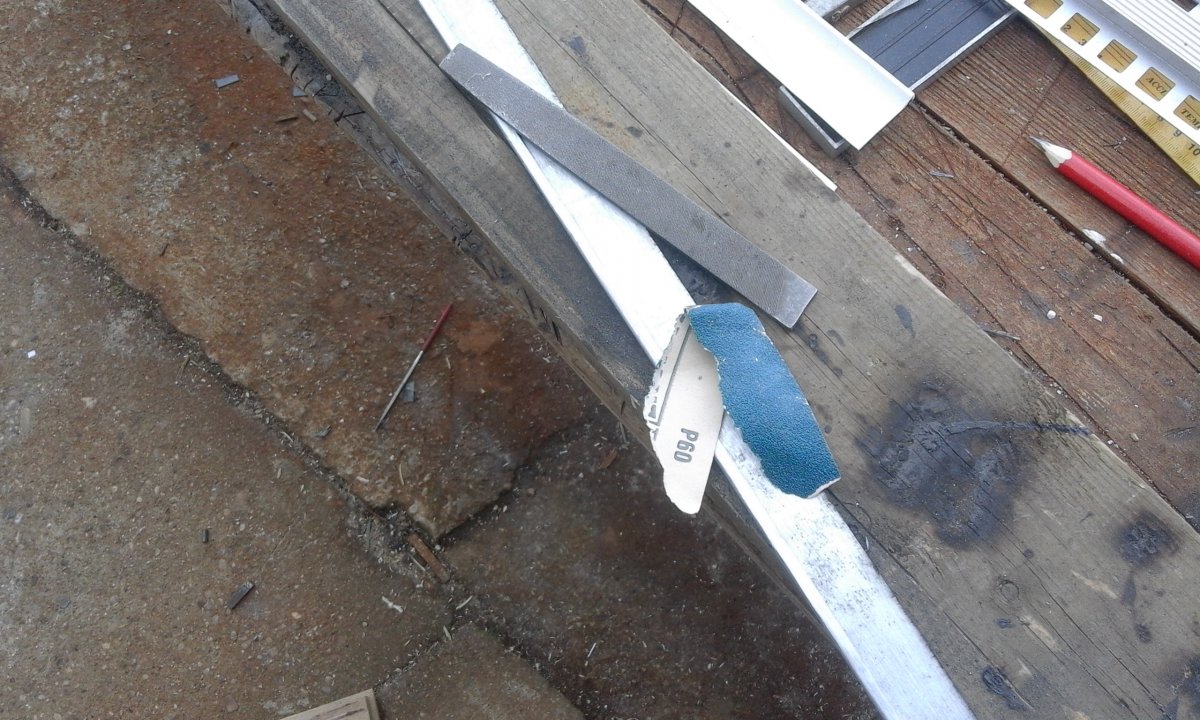

Виставив на штангелі 28мм, зафіксував та відмітив на заготовці. Відрізав по лінії, зачистив напильником різ та прошліфуав усе легенько наждачкою. Місцями пройшовся і надфілем. Полоса обода готова.

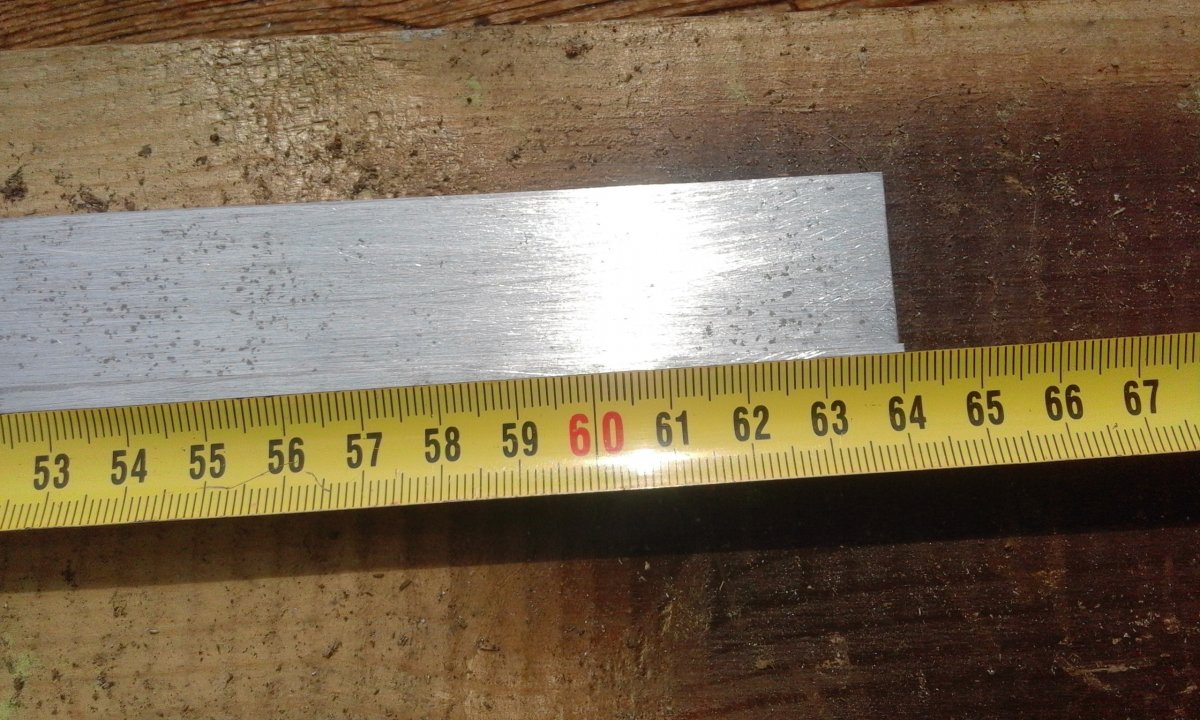

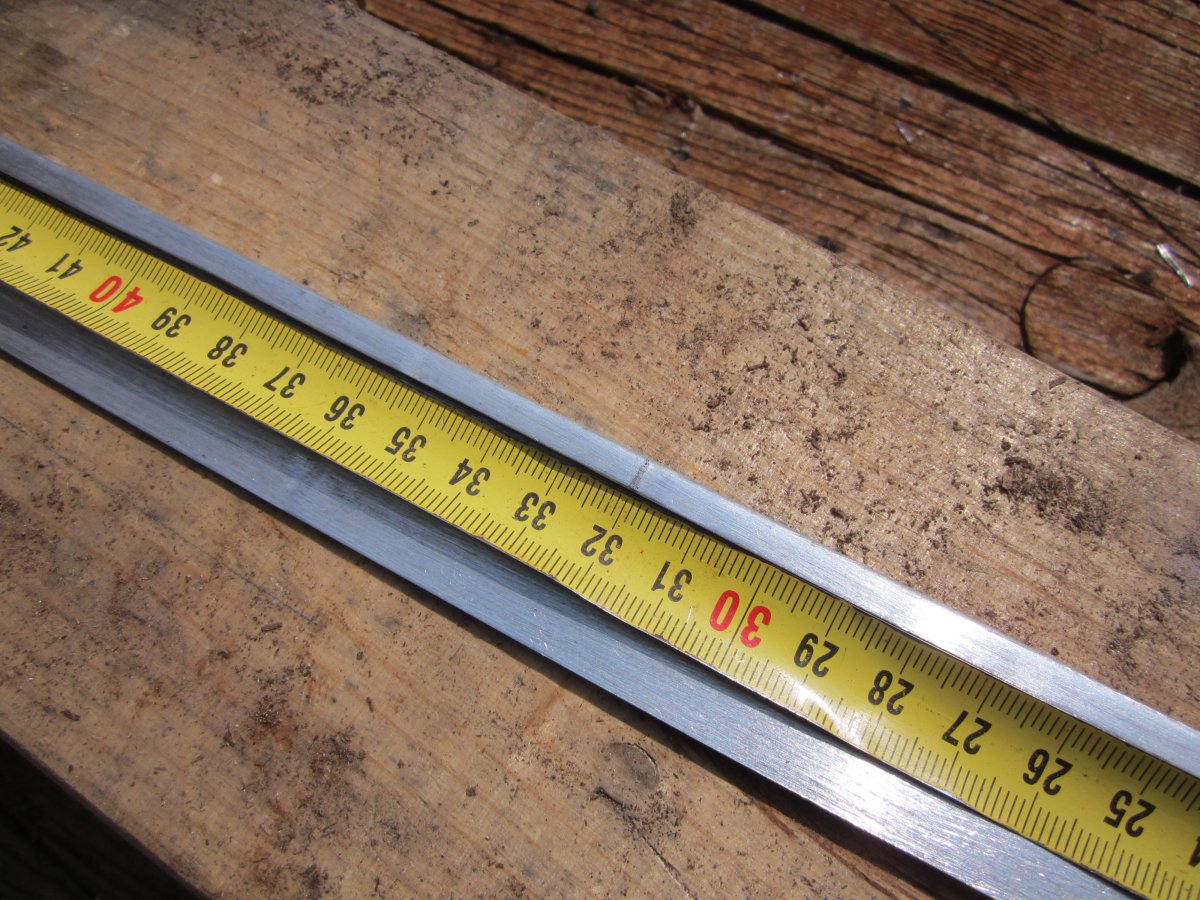

Довжина полоси обода саме у мого шолому 64см.

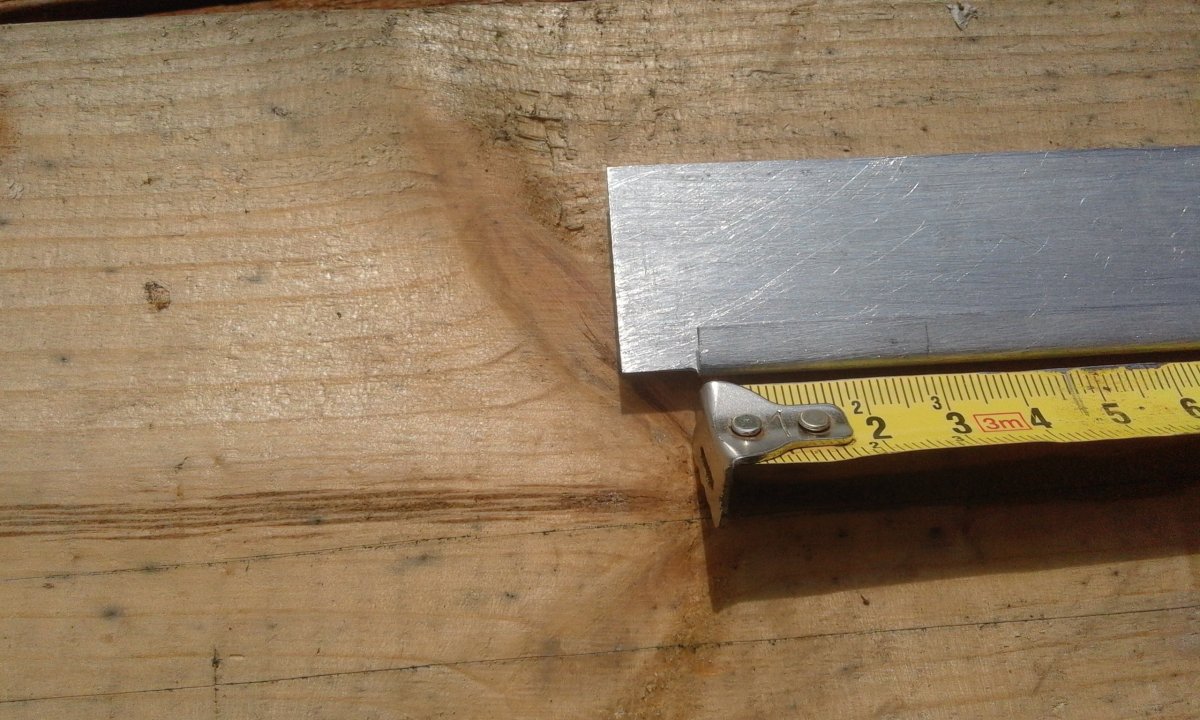

Відмітив 10мм з правельної сторони та відрізав лишній метал. Від зрізу відмітив 64см та відрізав під прямим кутом. Довжина полоси готова. Зачистив різи.



Відмітив середину обода та відмітив середній отвір, від нього і відмічав інші.

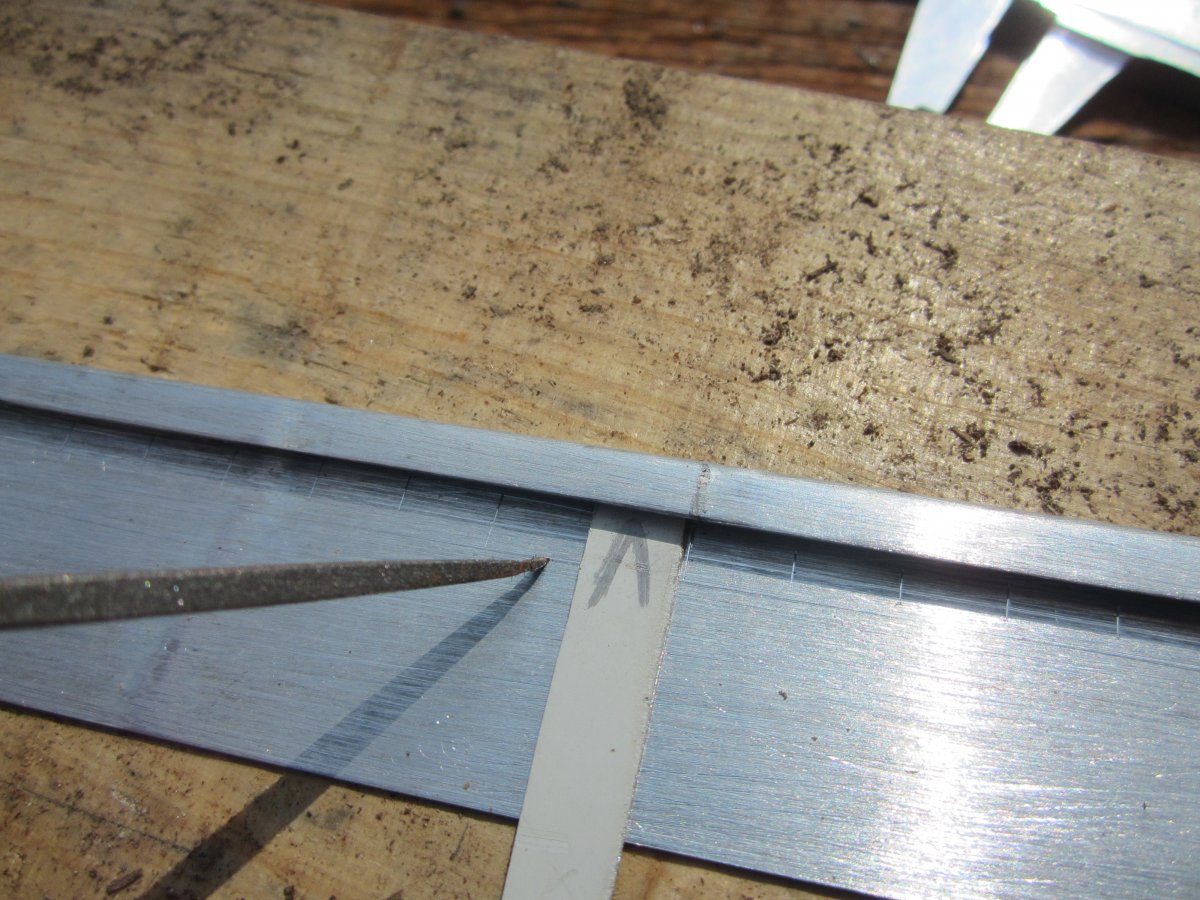

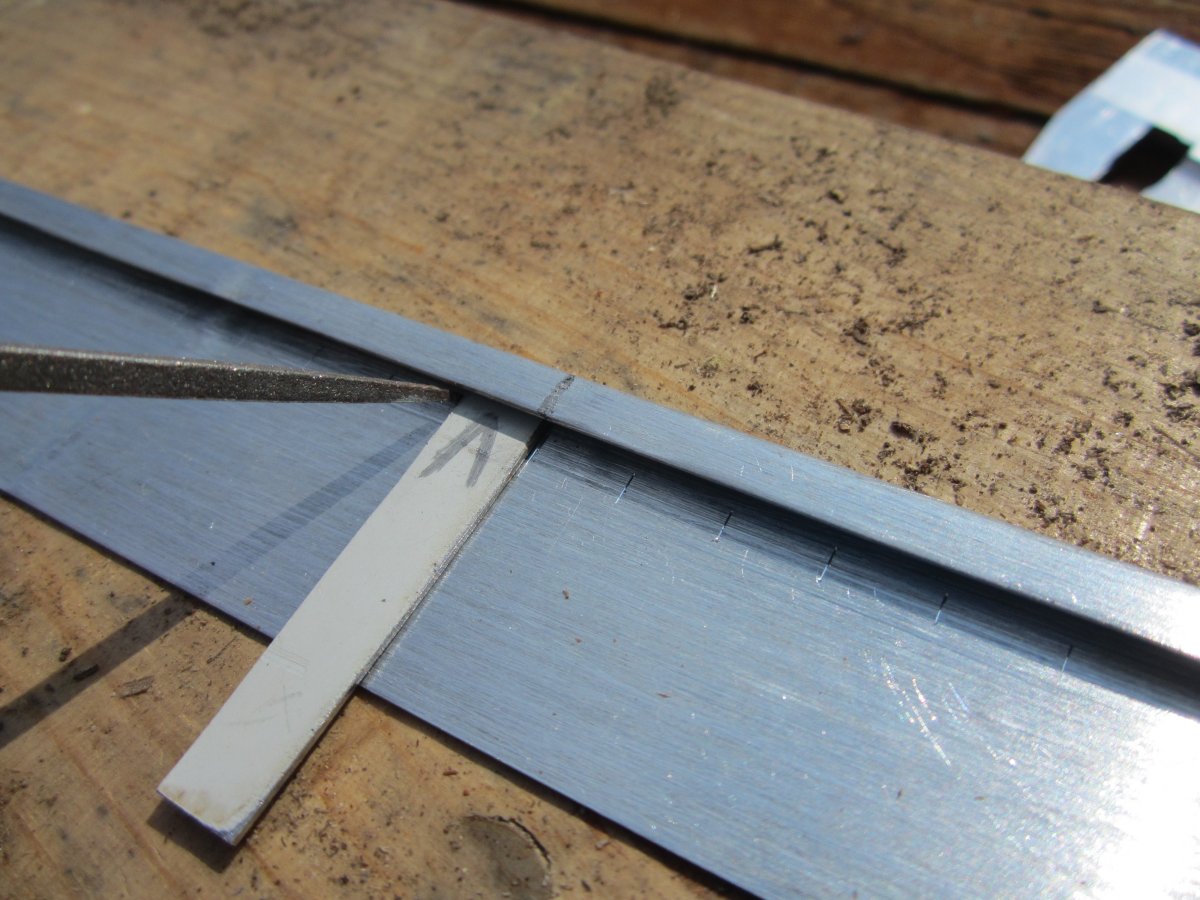

Вирізав полоску металу, чуть вущу 8мм, та по ній відмічав відстань між центрами отворів. Робив чуть вущу в звязку з тим що при нанесенні лінії в притик нанести лінію важко, а так все чітко. Прорахував весь обід з усіма ньюансами.

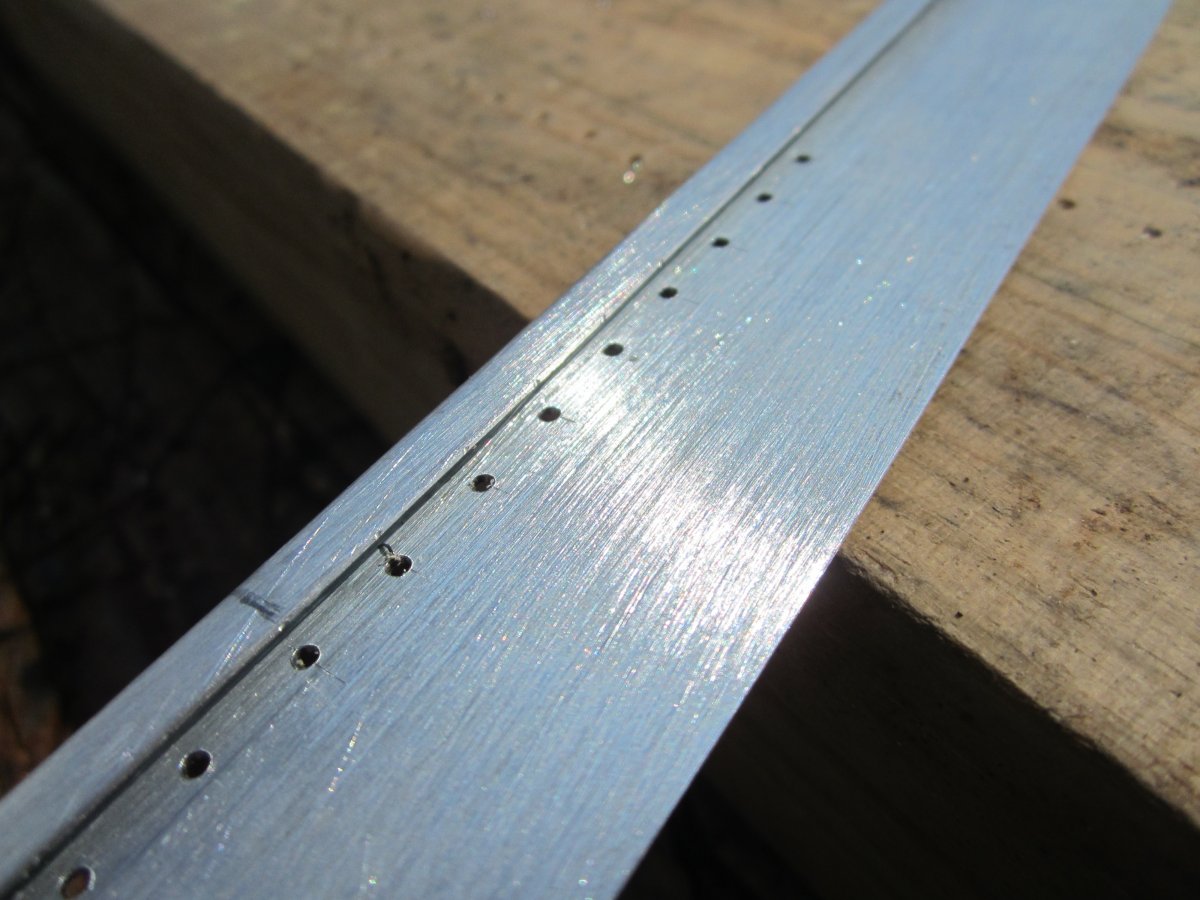

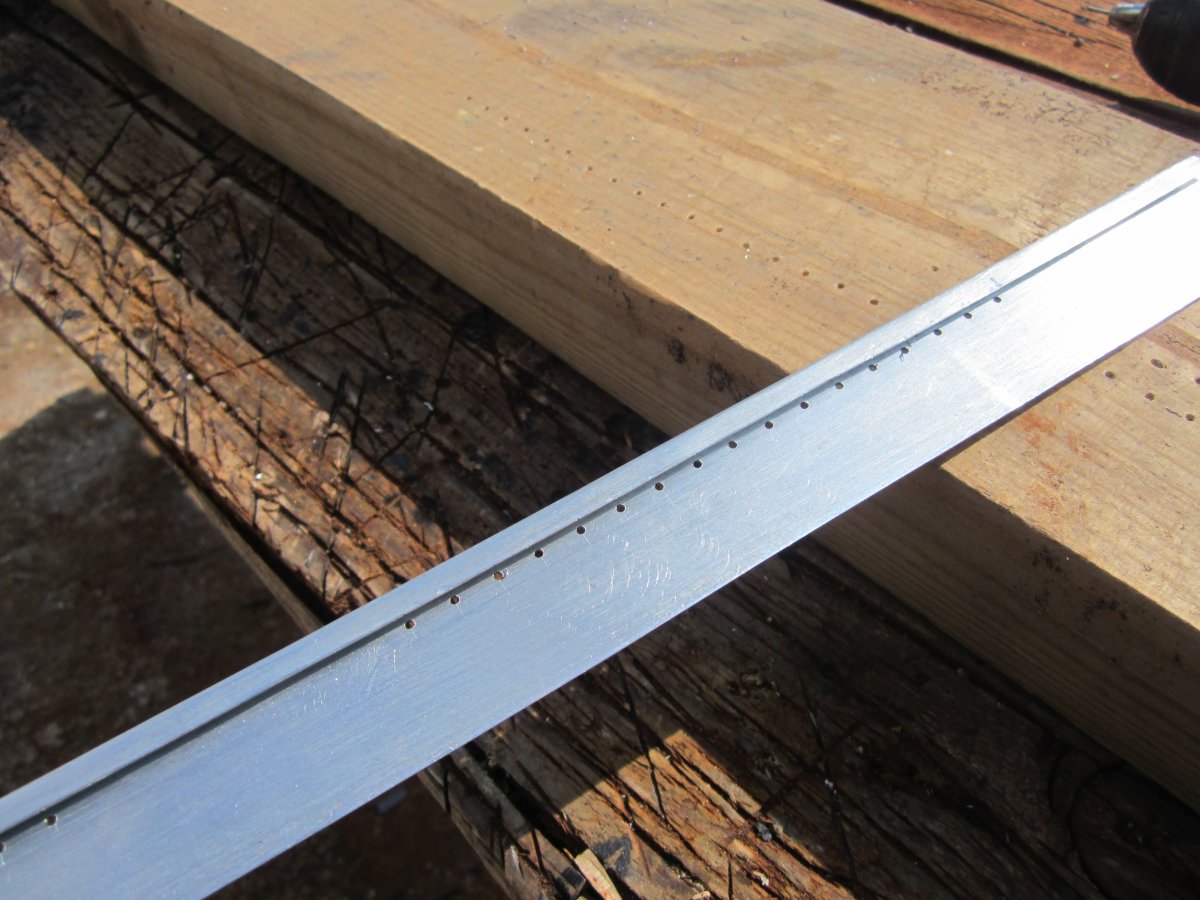

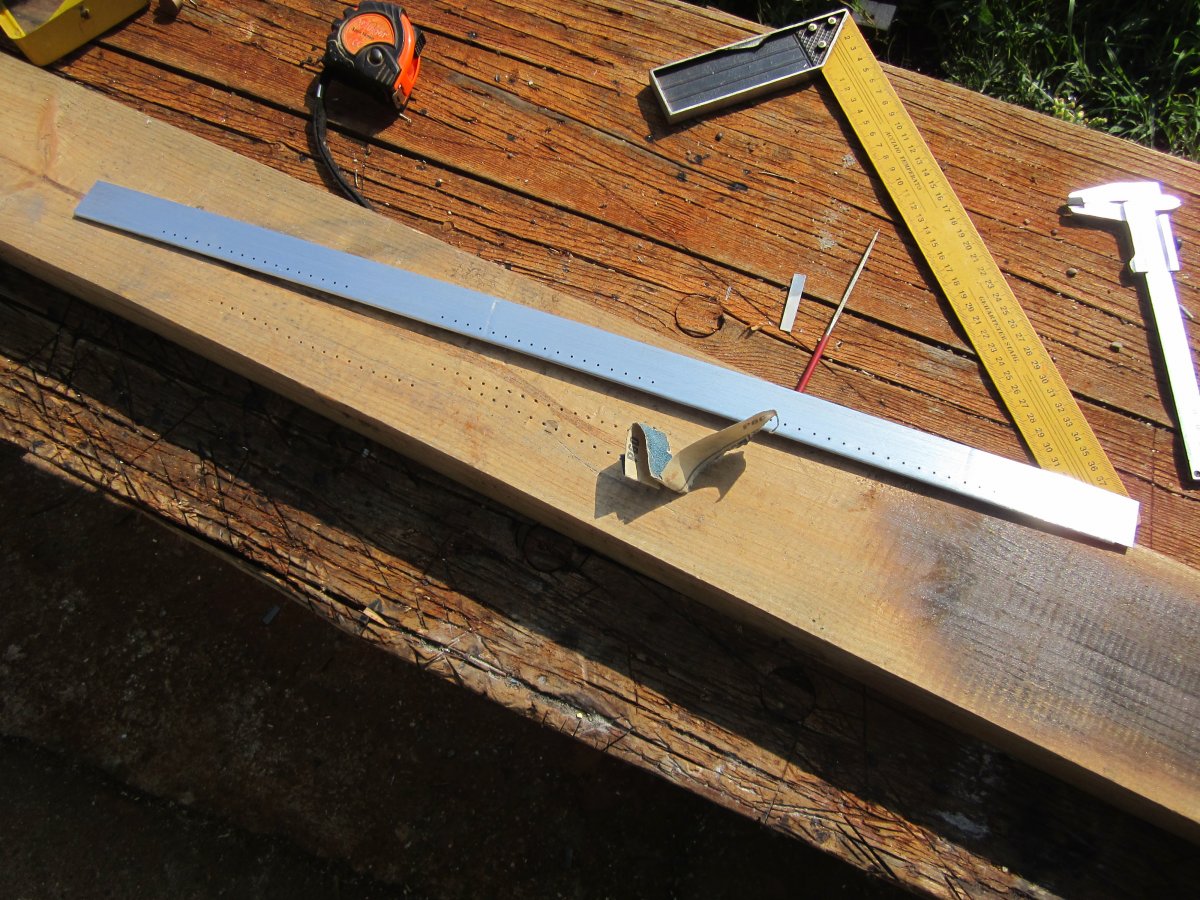

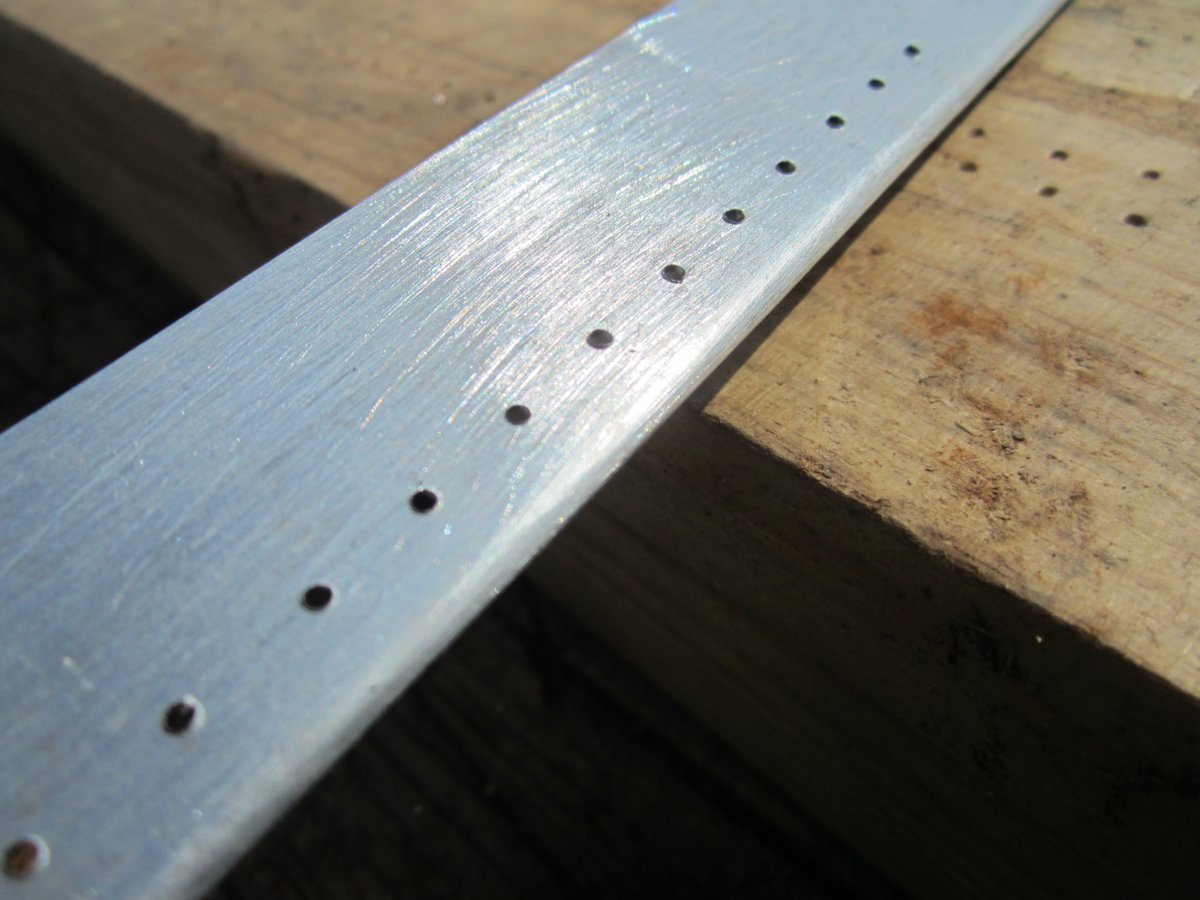

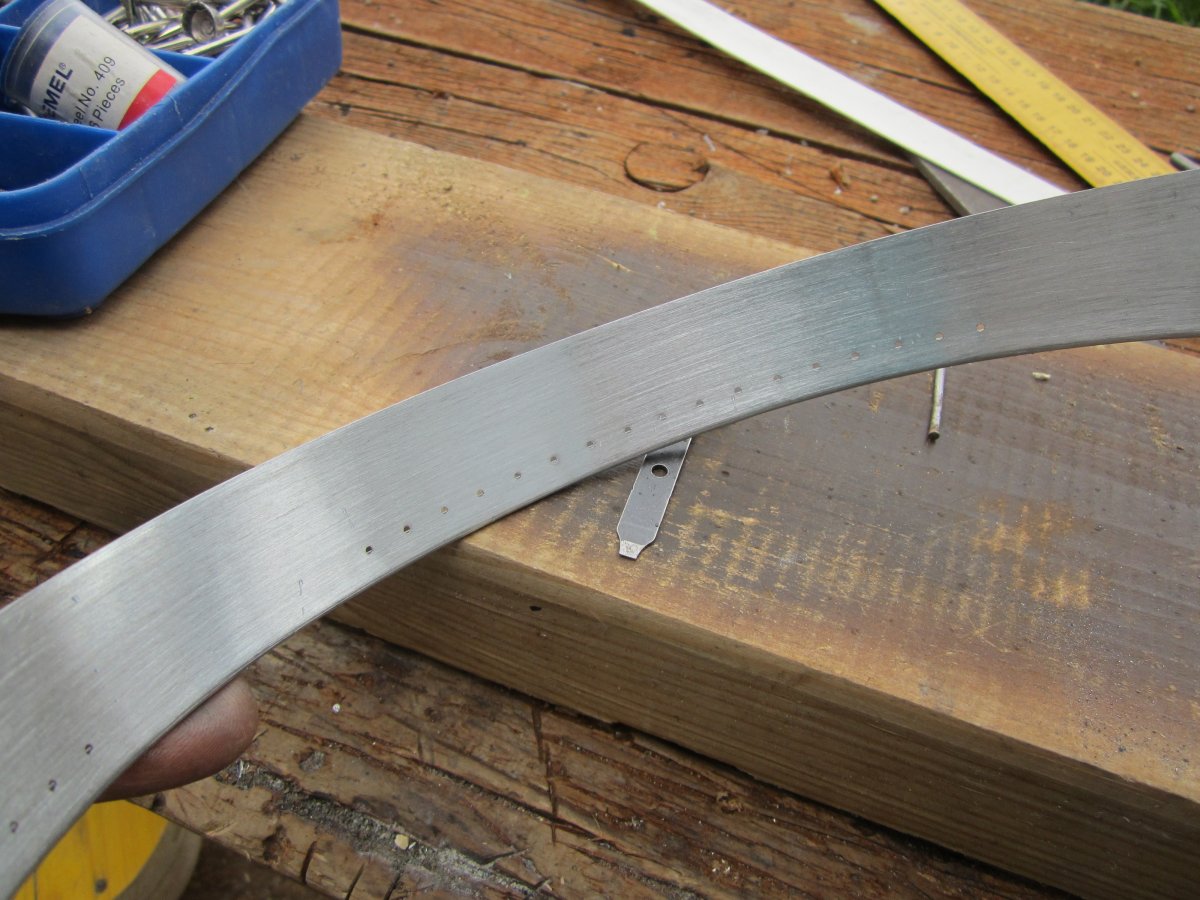

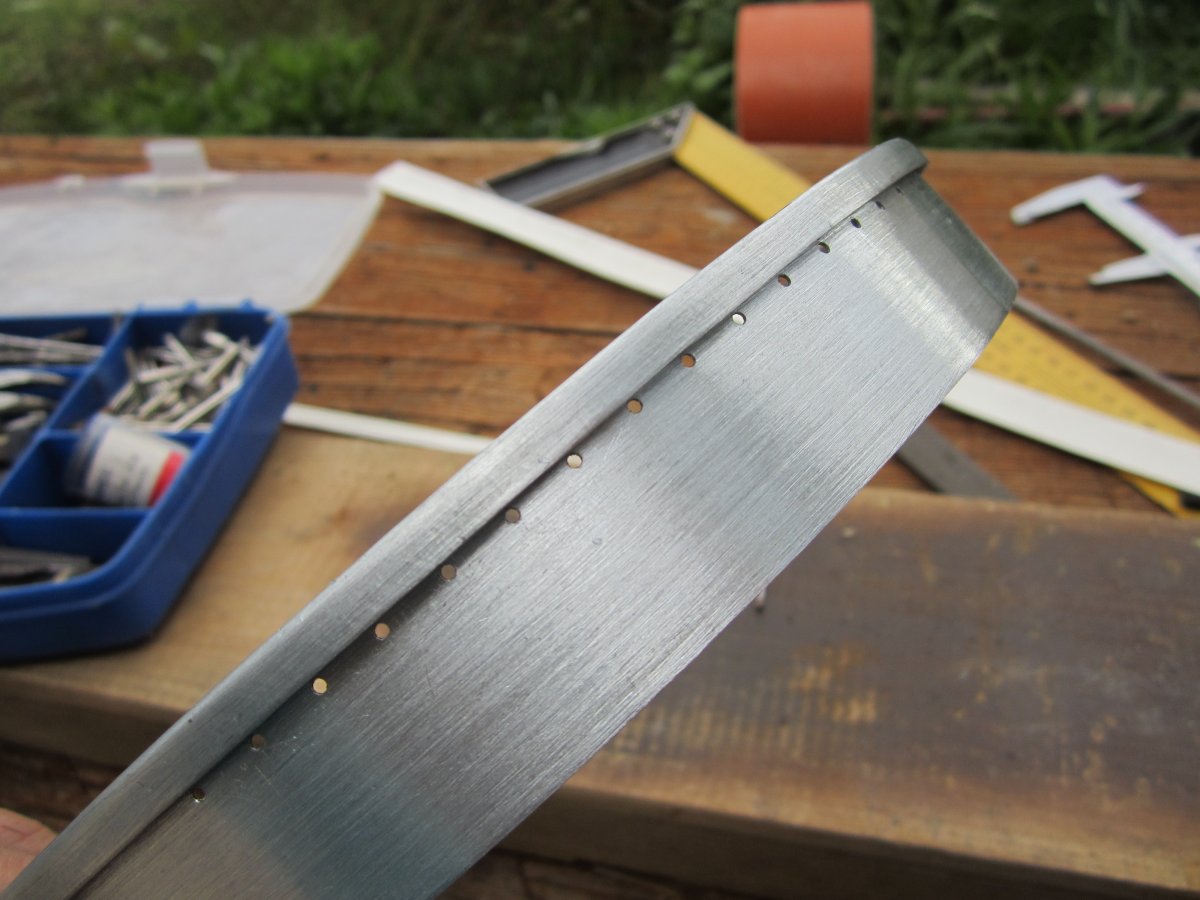

Акуратно насверлів отворів по відмічених місцях. Старався від першого до останнього отвору. Фото з неочищеними отворами. Сверлів перфоратором на малих оборотах не прижимаючи сильно сверло. Останнє фото, шліфовка усіх завусин.

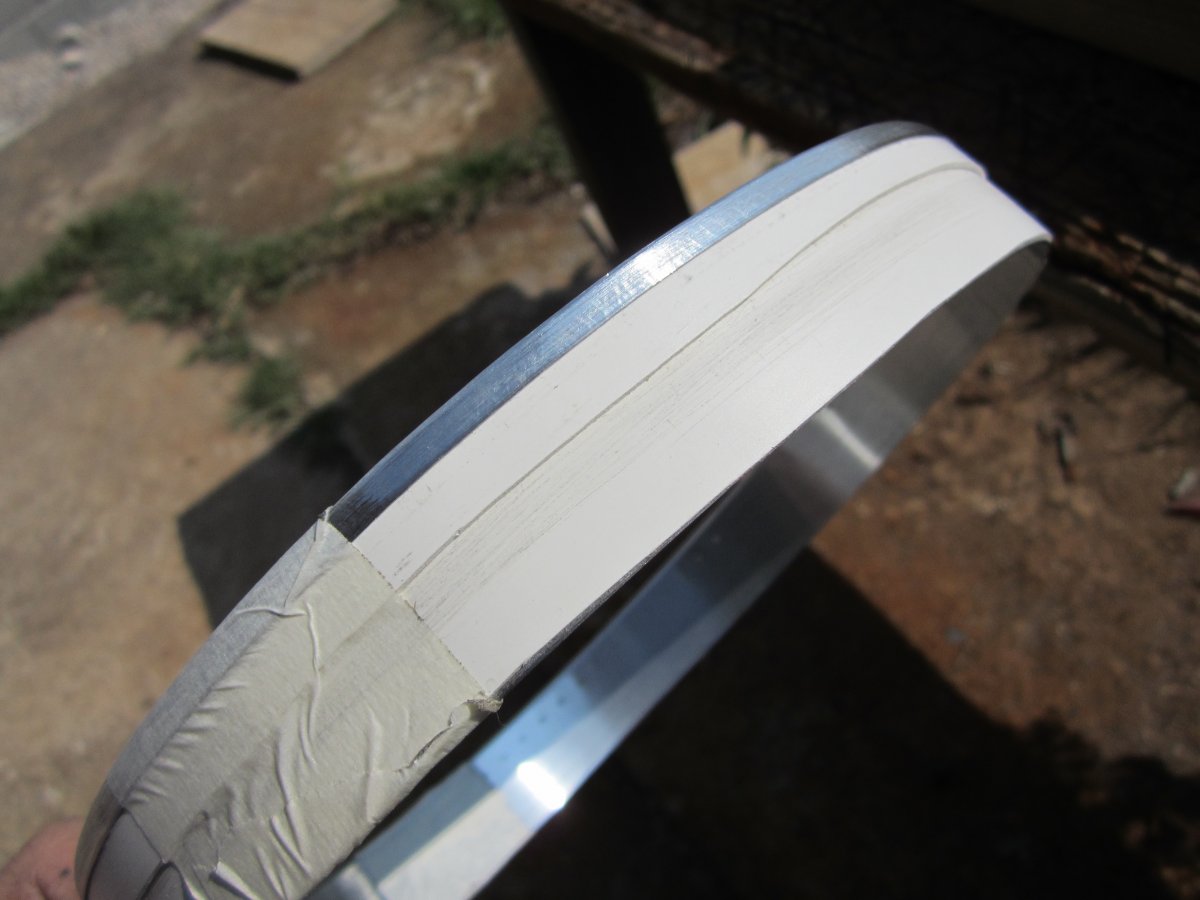

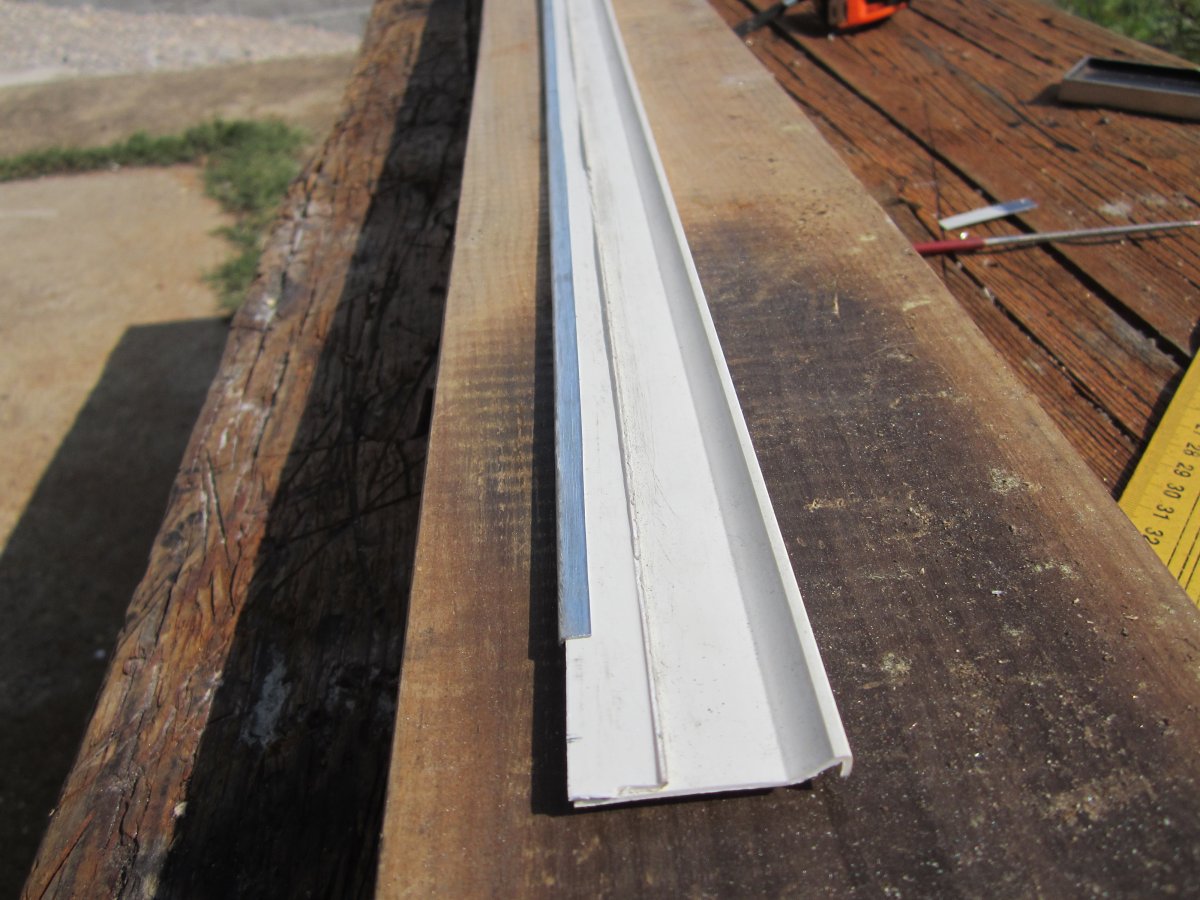

Вставив в загин пластикові полоски, для зручності зафіксував їх скотчем та зігнув обід в коло. Скотчем можна і не фіксувати, загнути можна і так. Гнув навколо болванки від пікеля, можна і навколо любої банки. Пластинки вставив для того щоб рівномірно гнувся обід, без заломів.

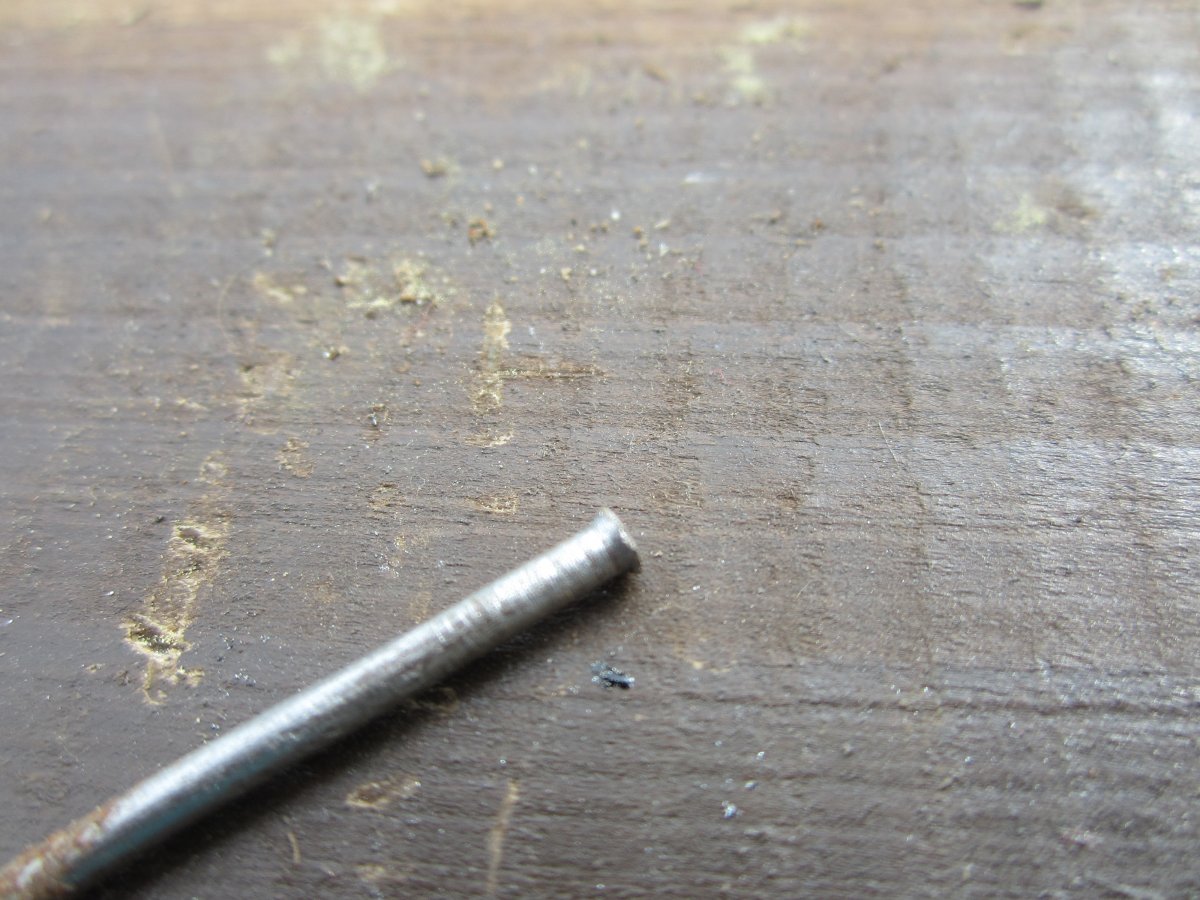

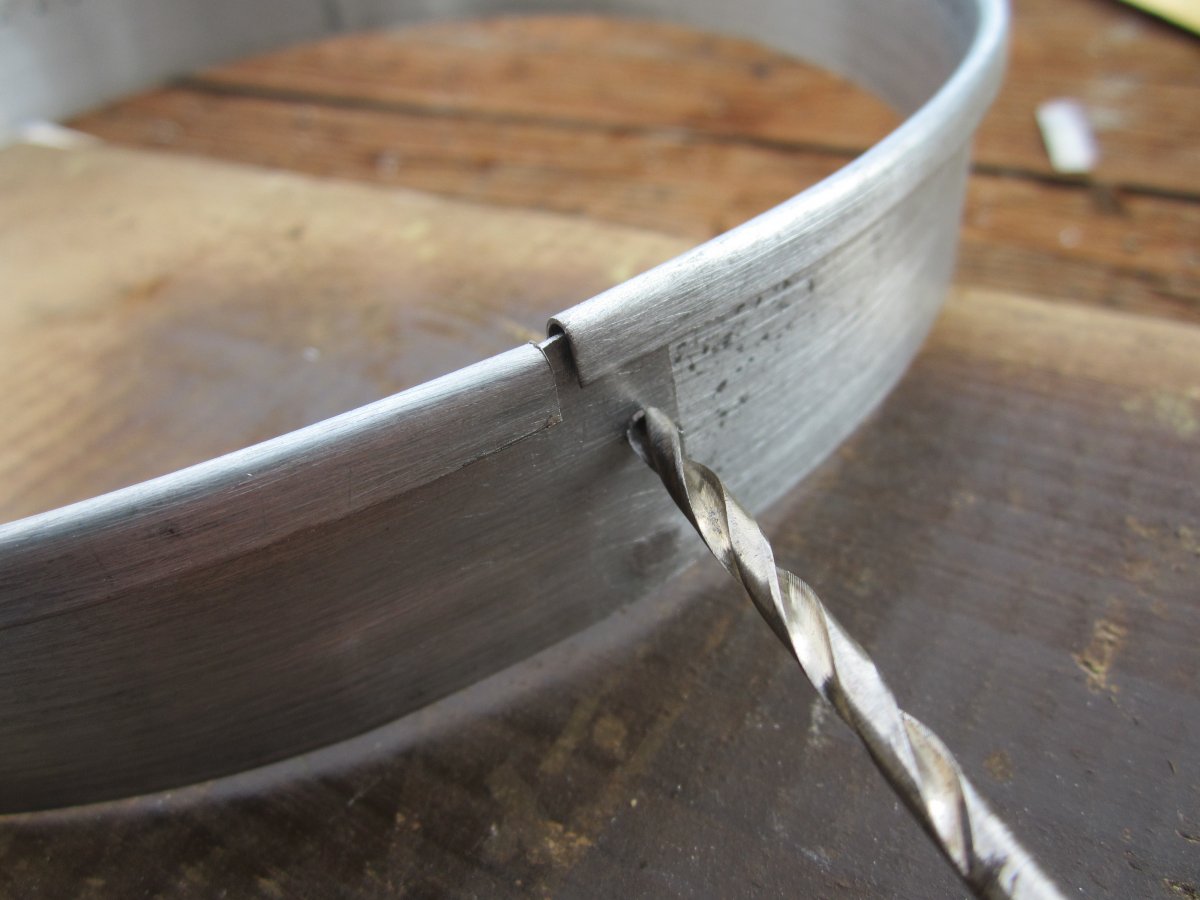

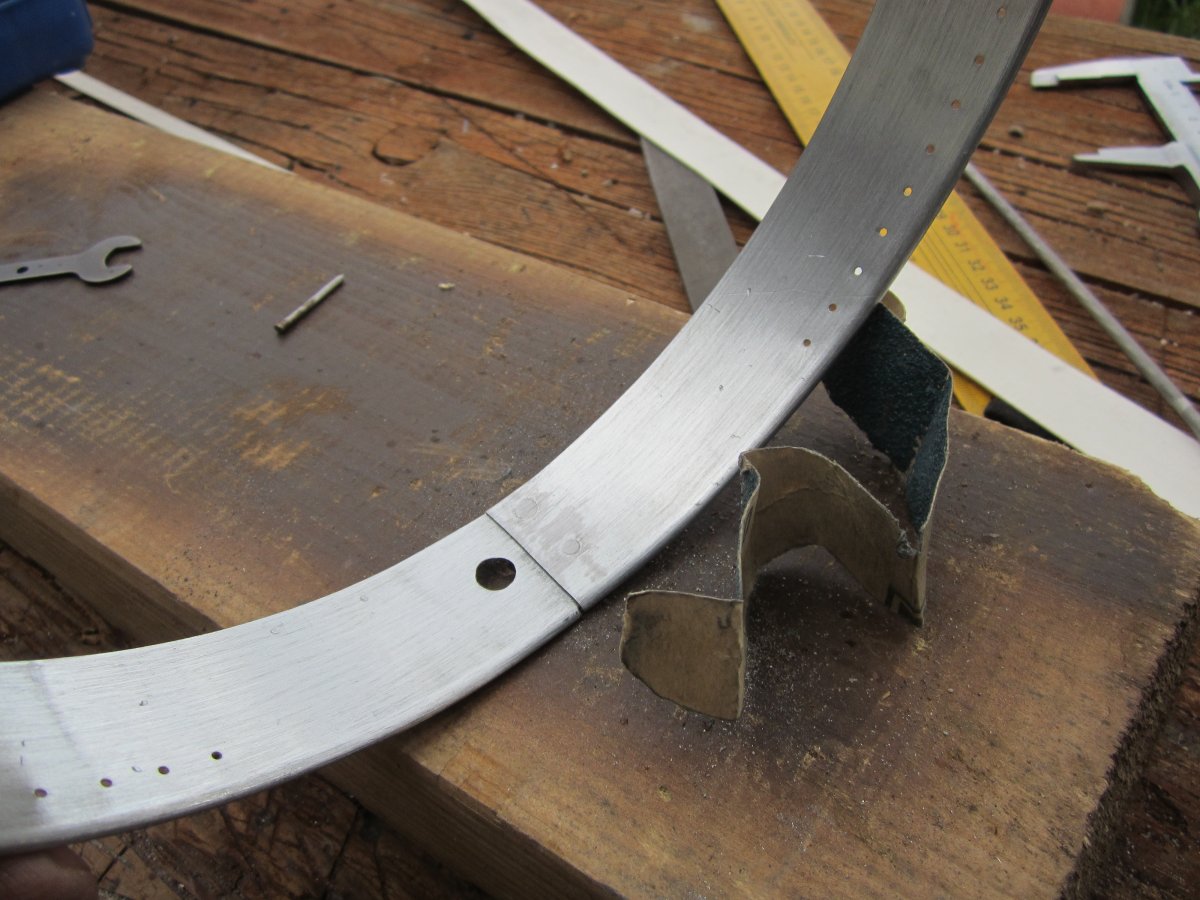

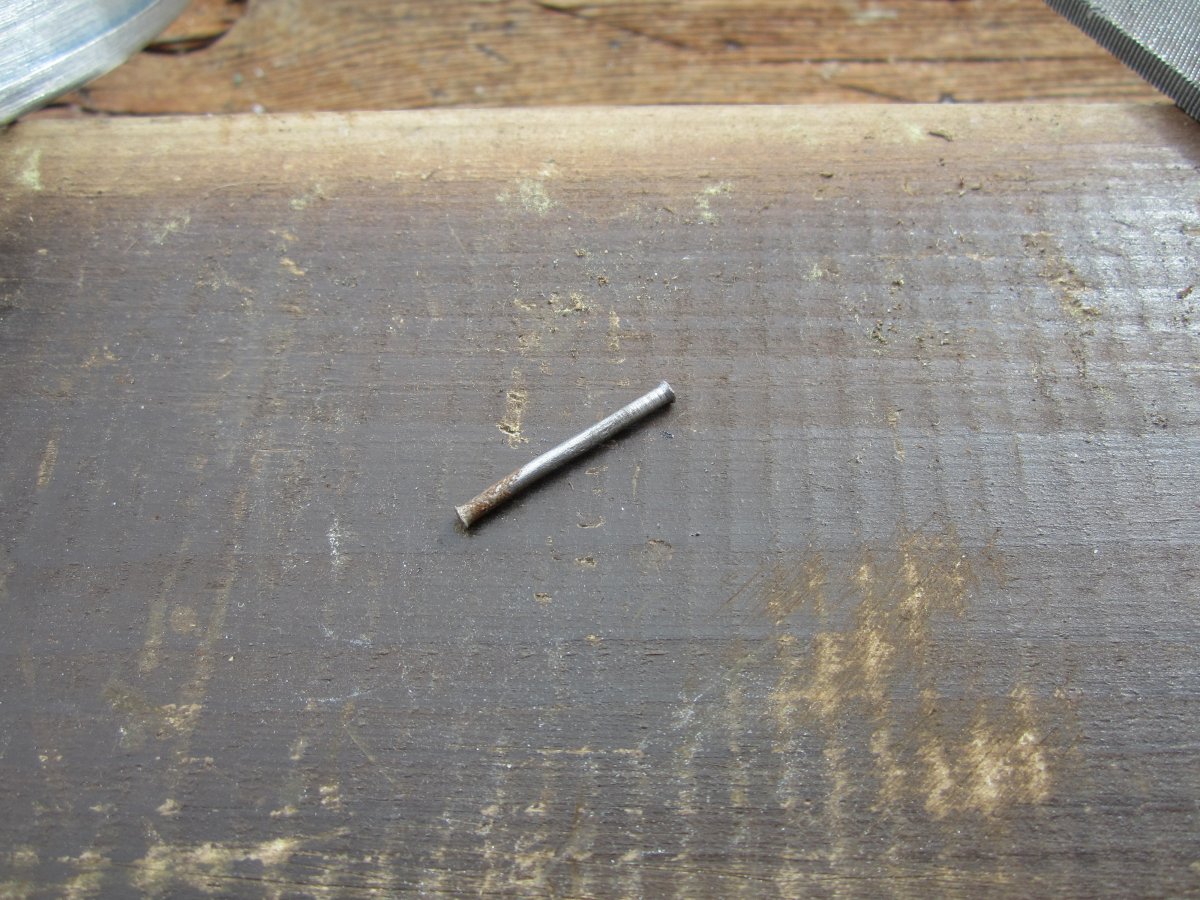

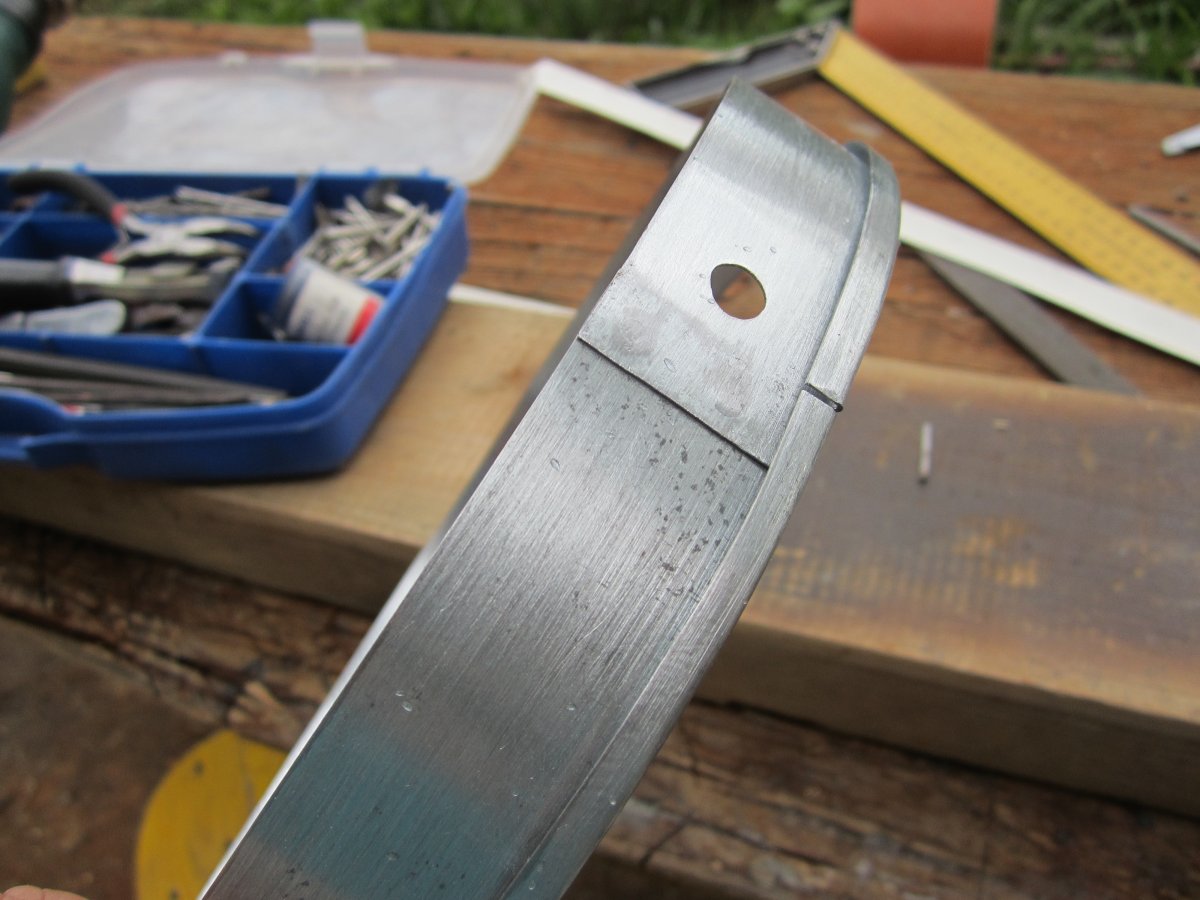

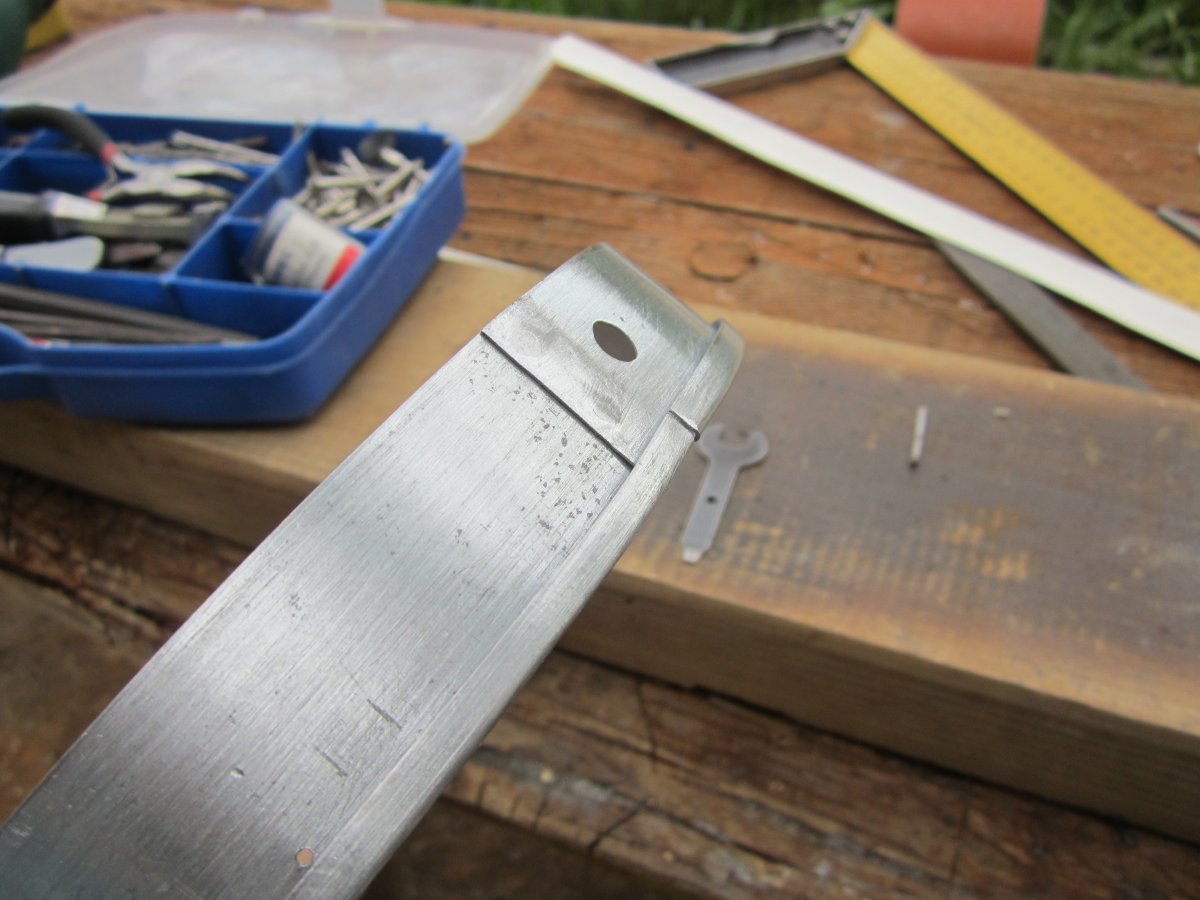

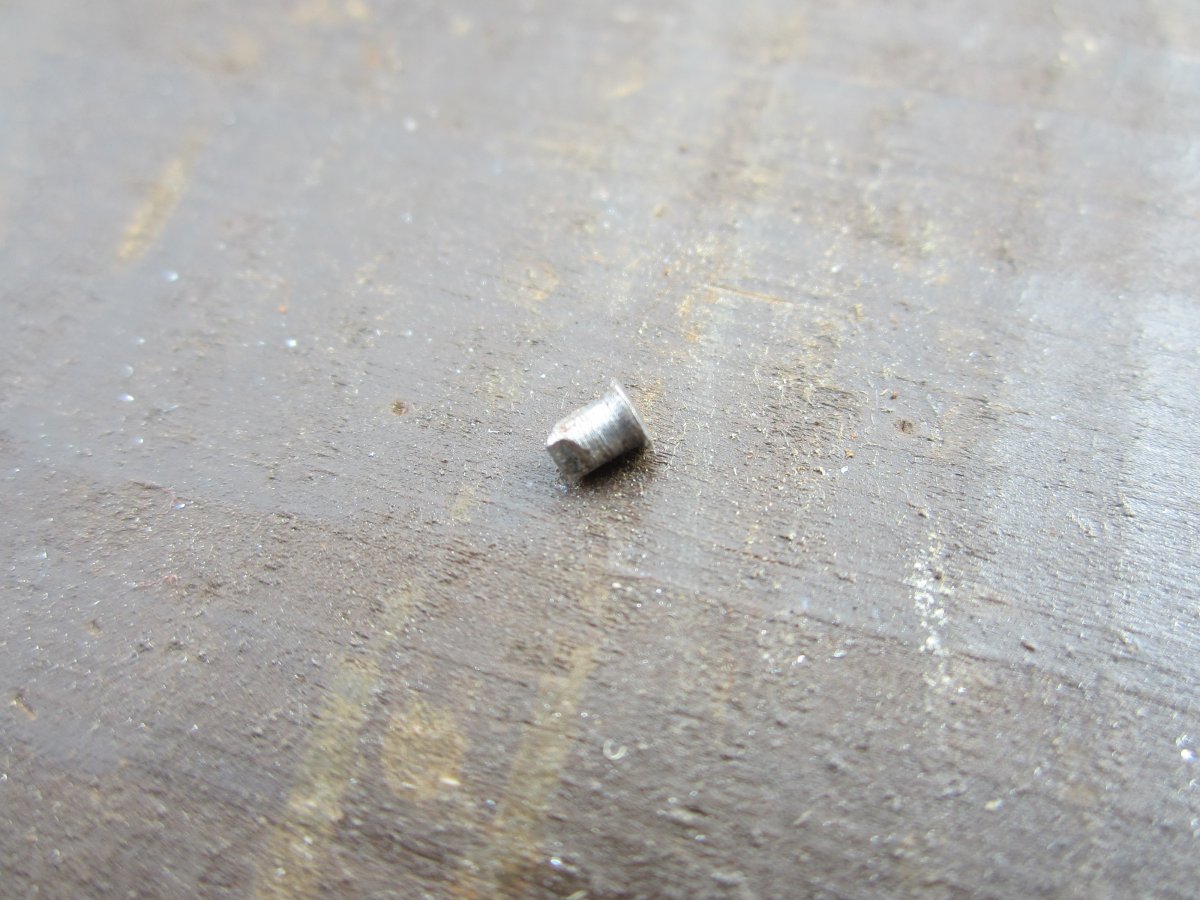

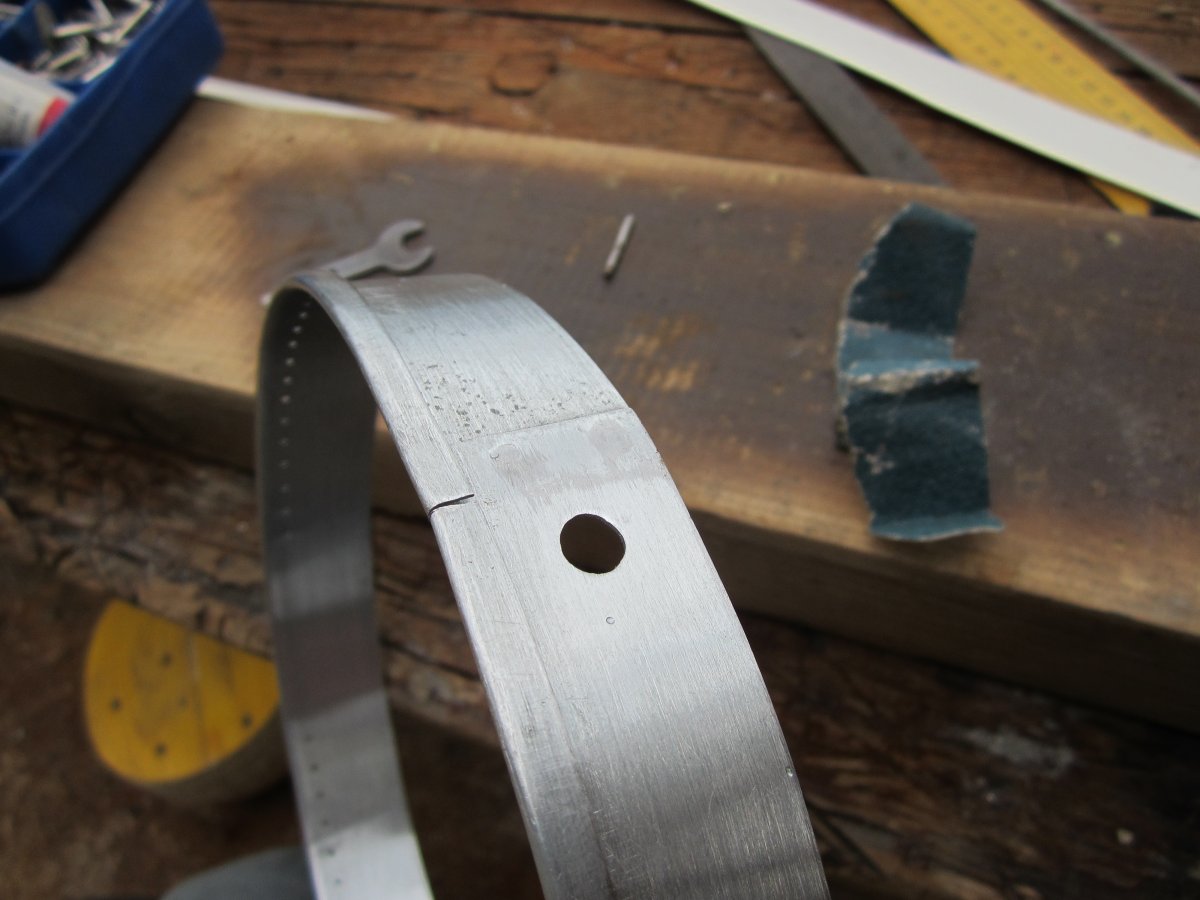

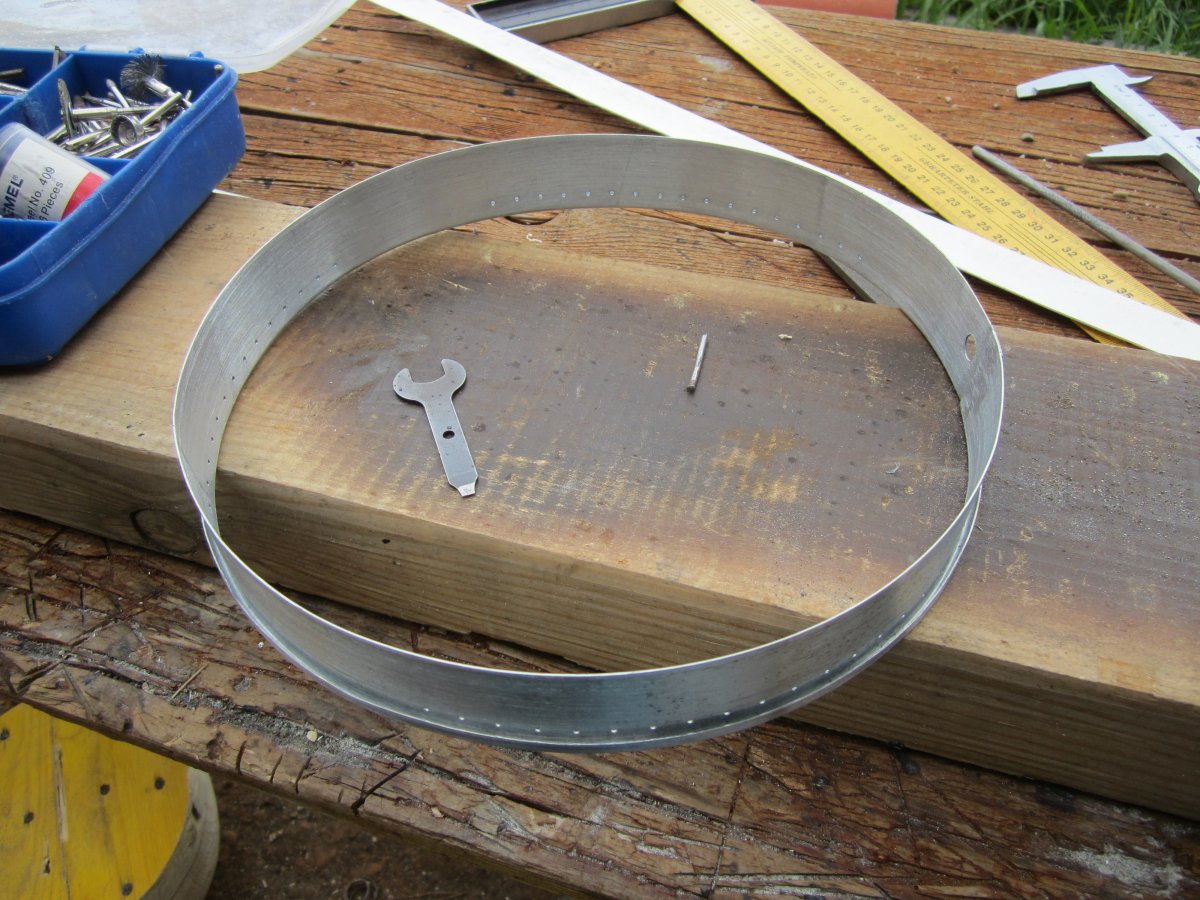

Зробив з електроду заклепки, просверлів під них отвори, зазінькував чуть краї отворів. Склепав обід до купи та шліфанув місця росклепу.
Оскільки точкової зварки немаю то таке зєднання після фарбування буде не гірше.

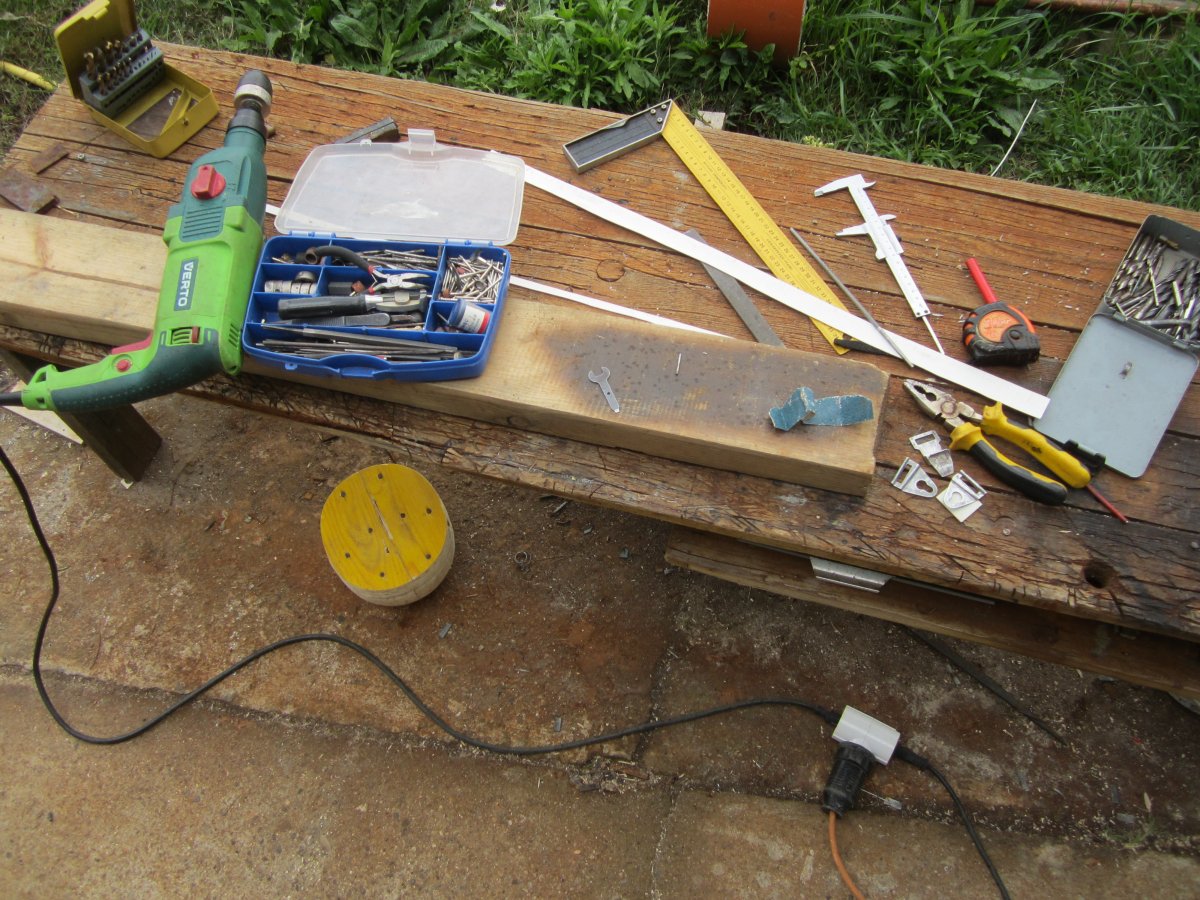

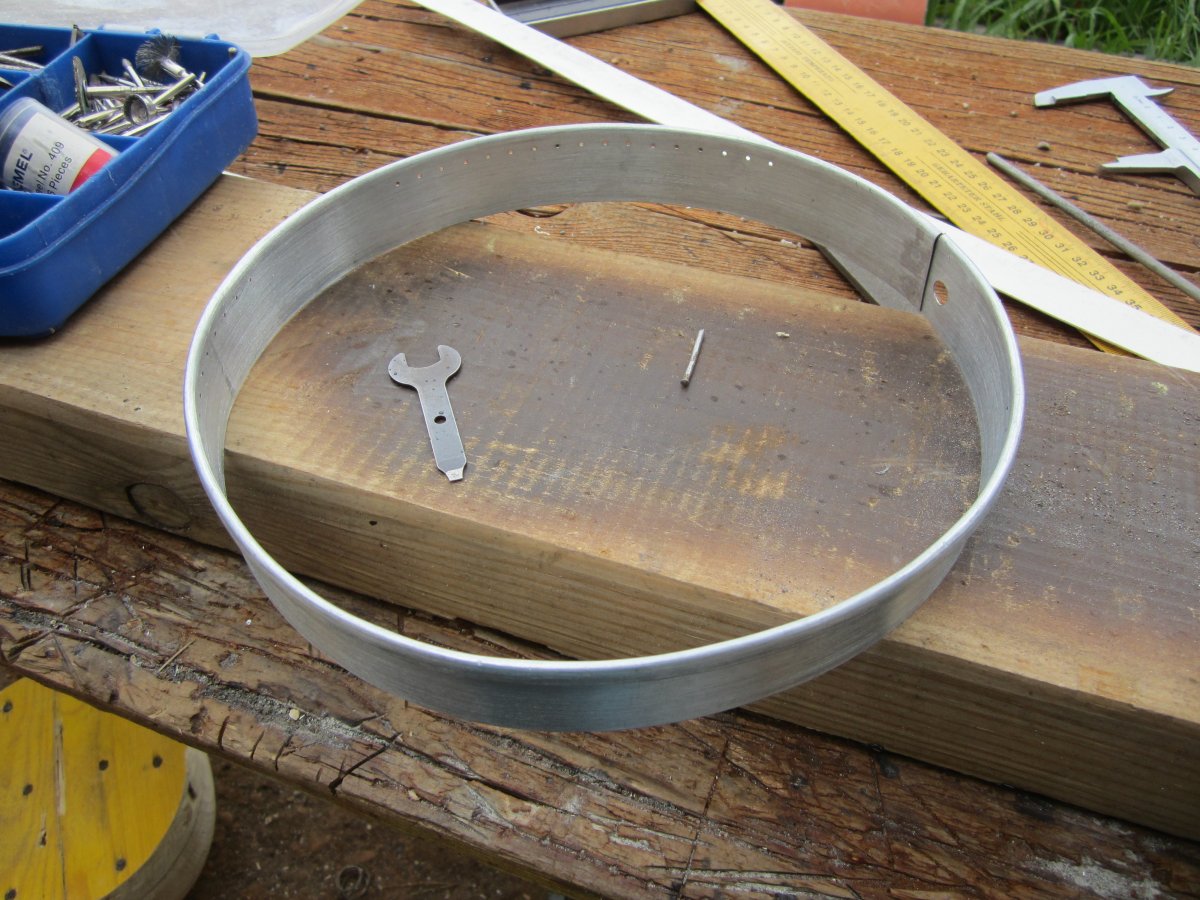

Результат роботи над ободом, та робоче місце. Після фарбування буде все супер.

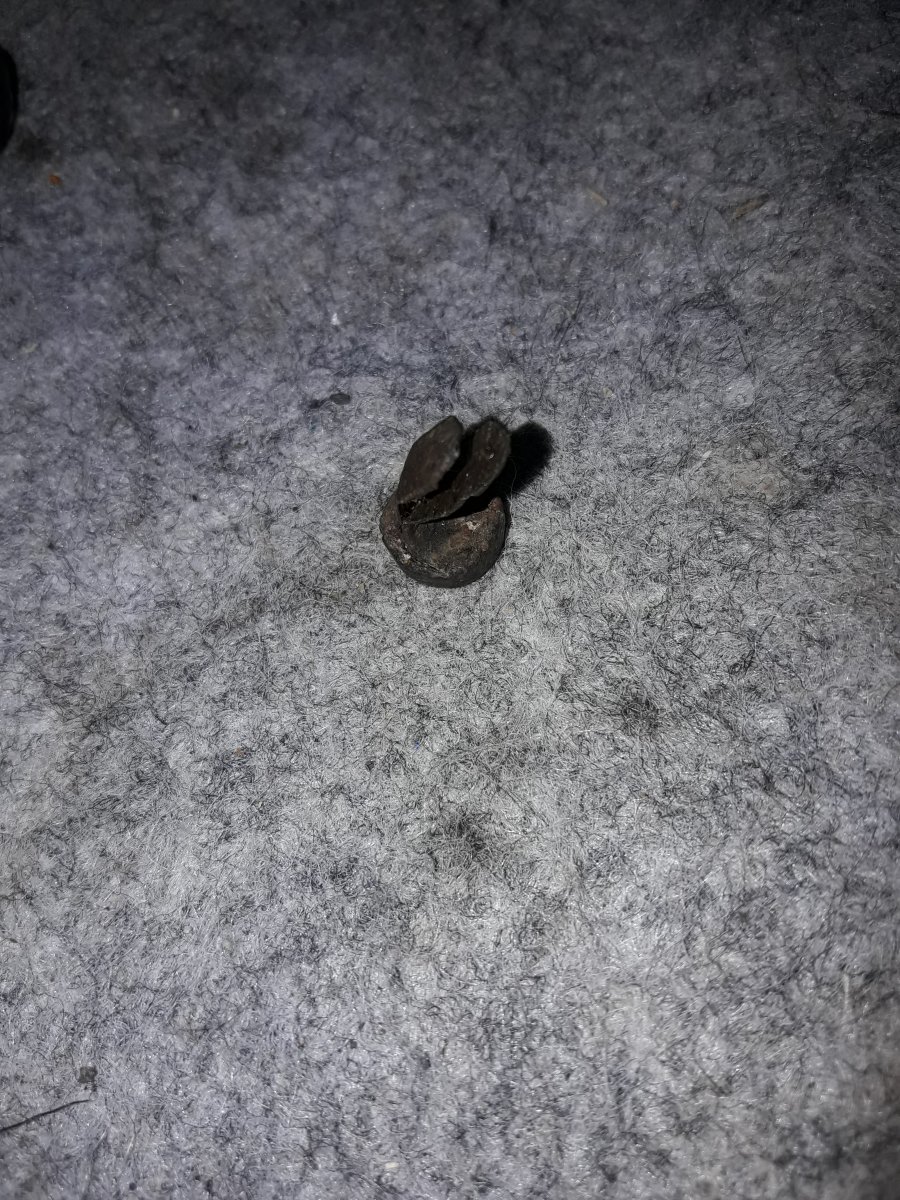

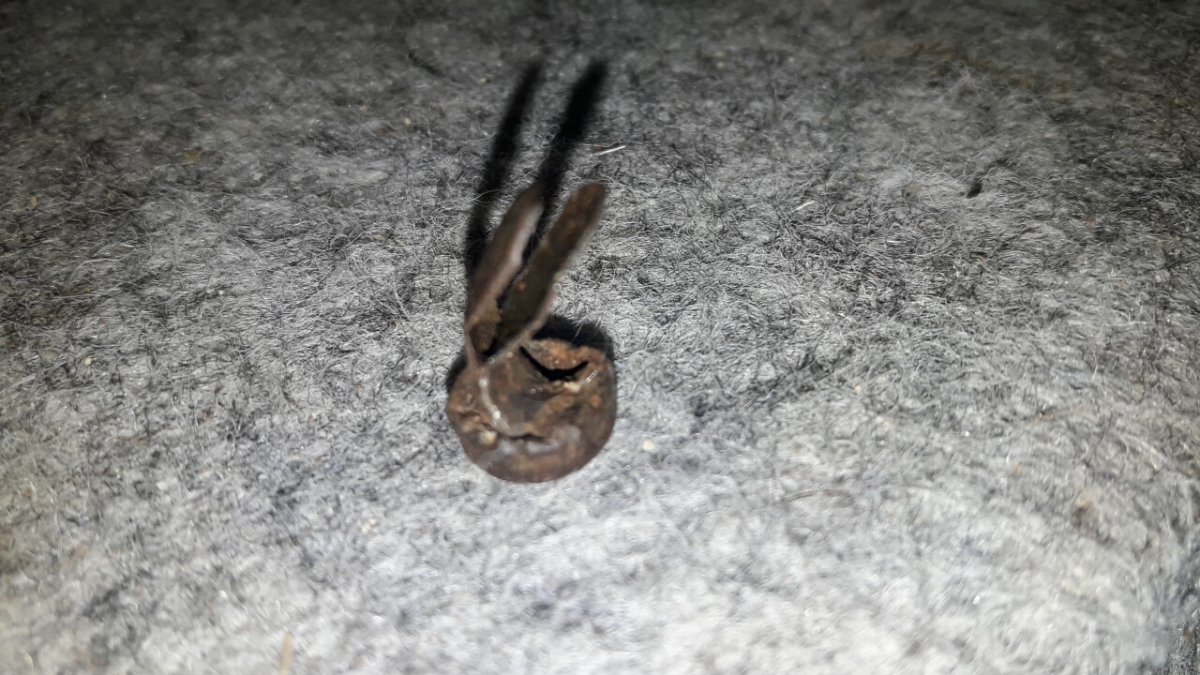

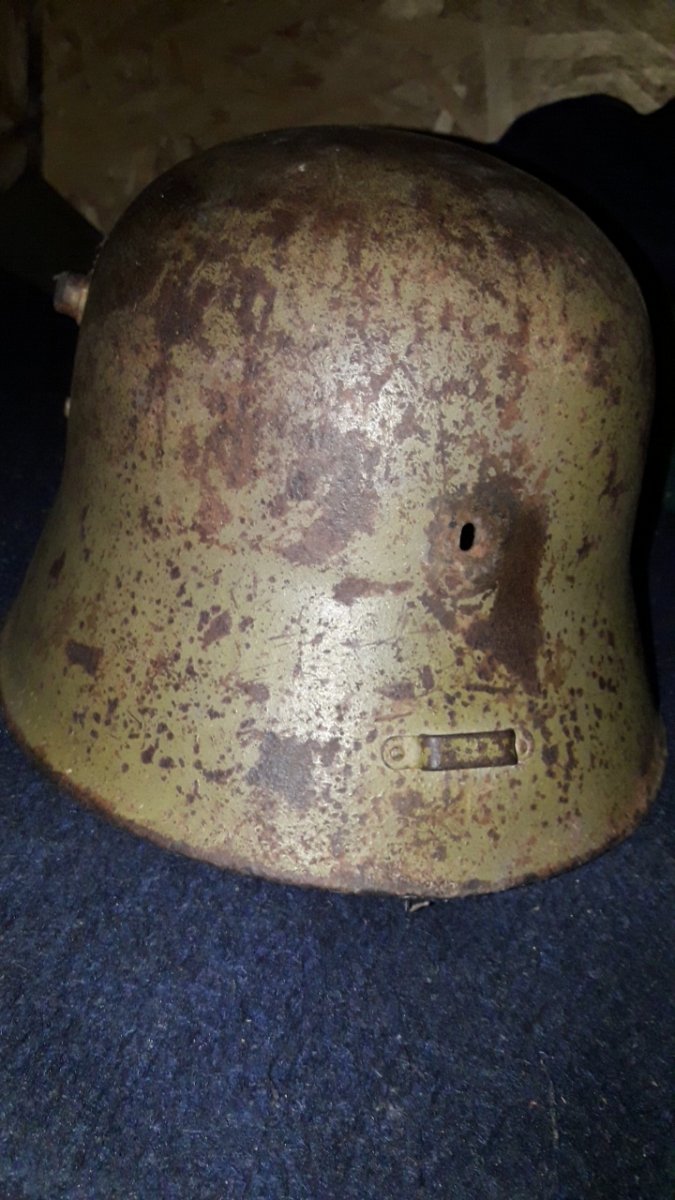

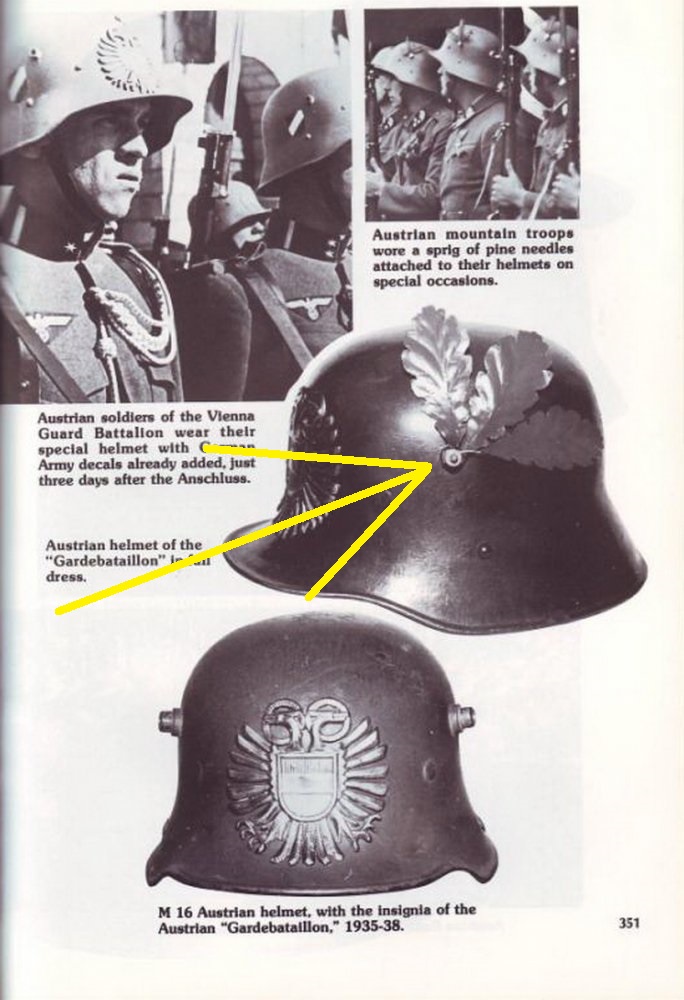

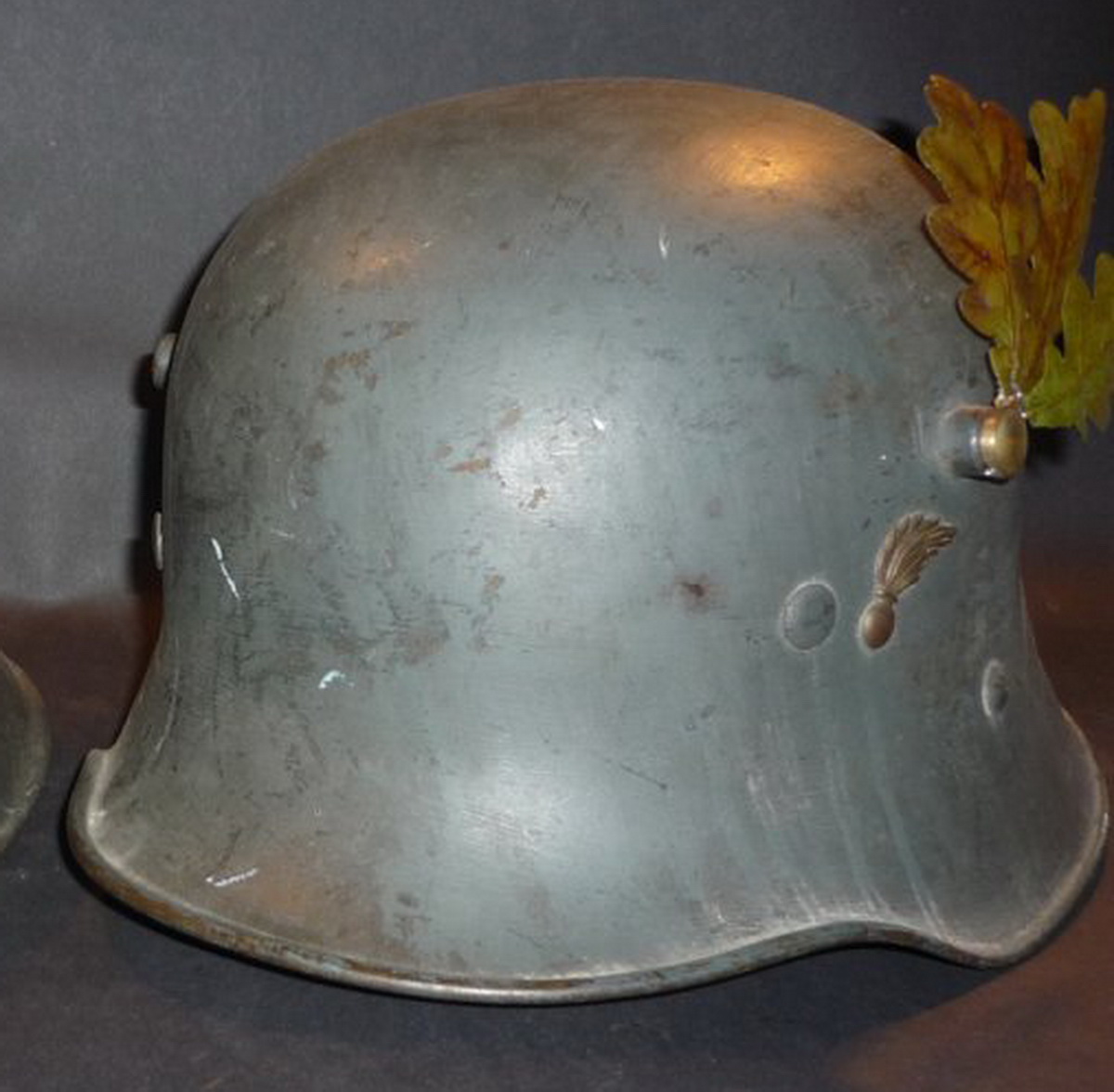

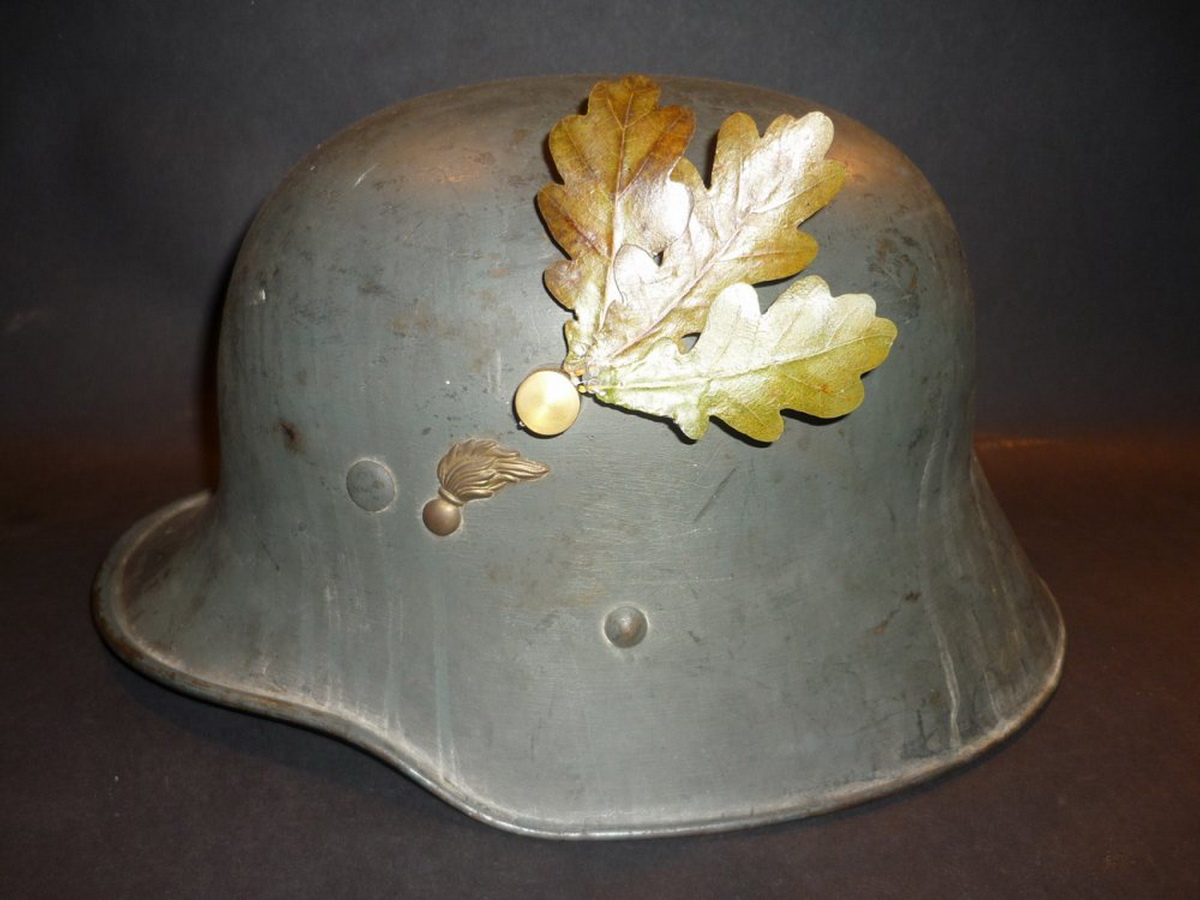

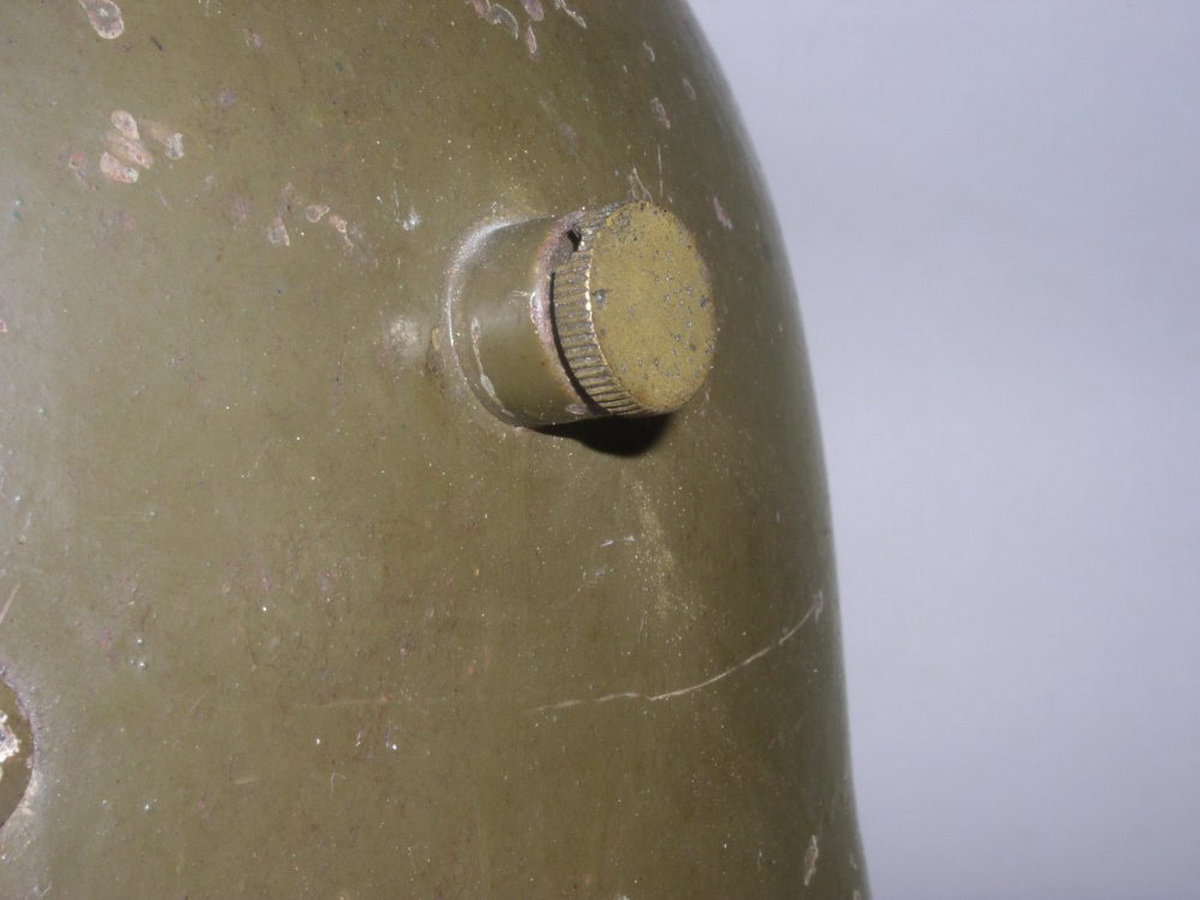

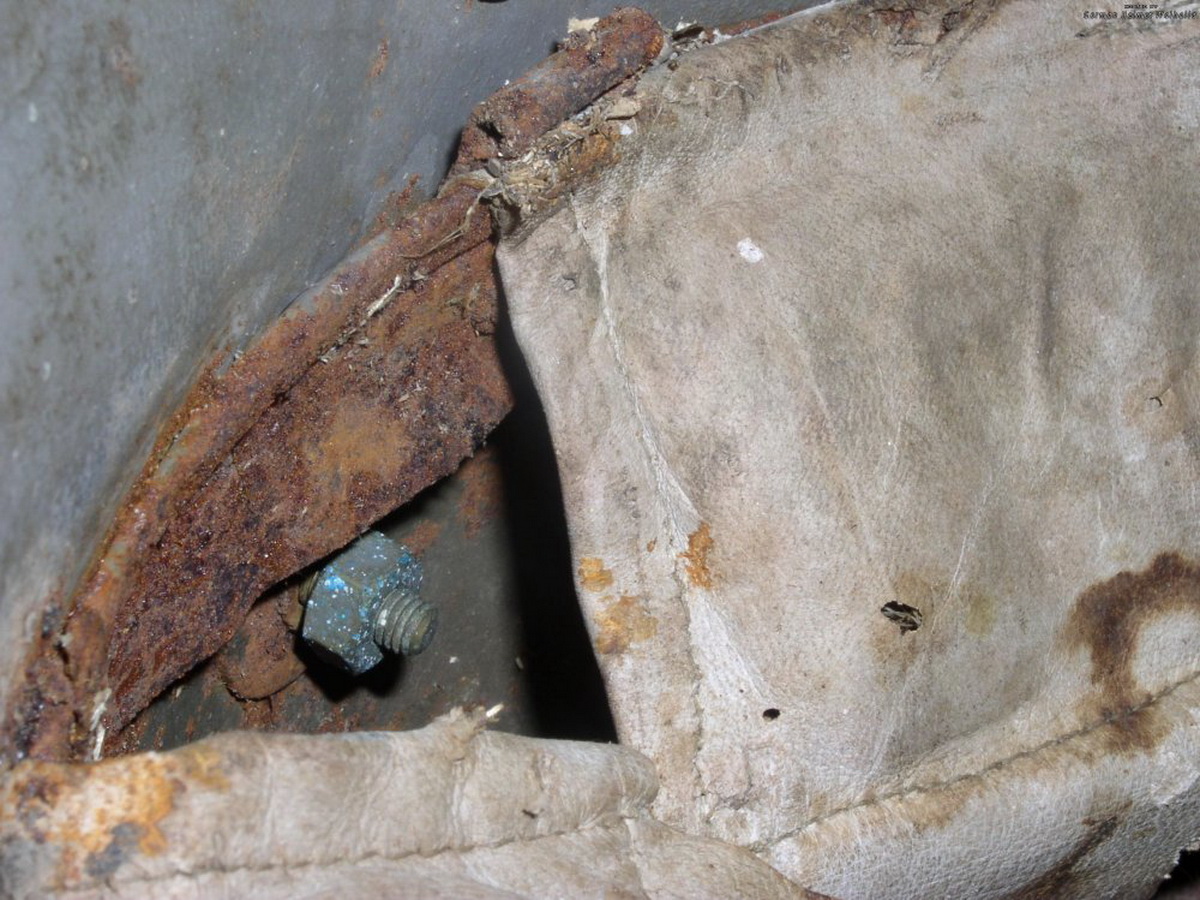

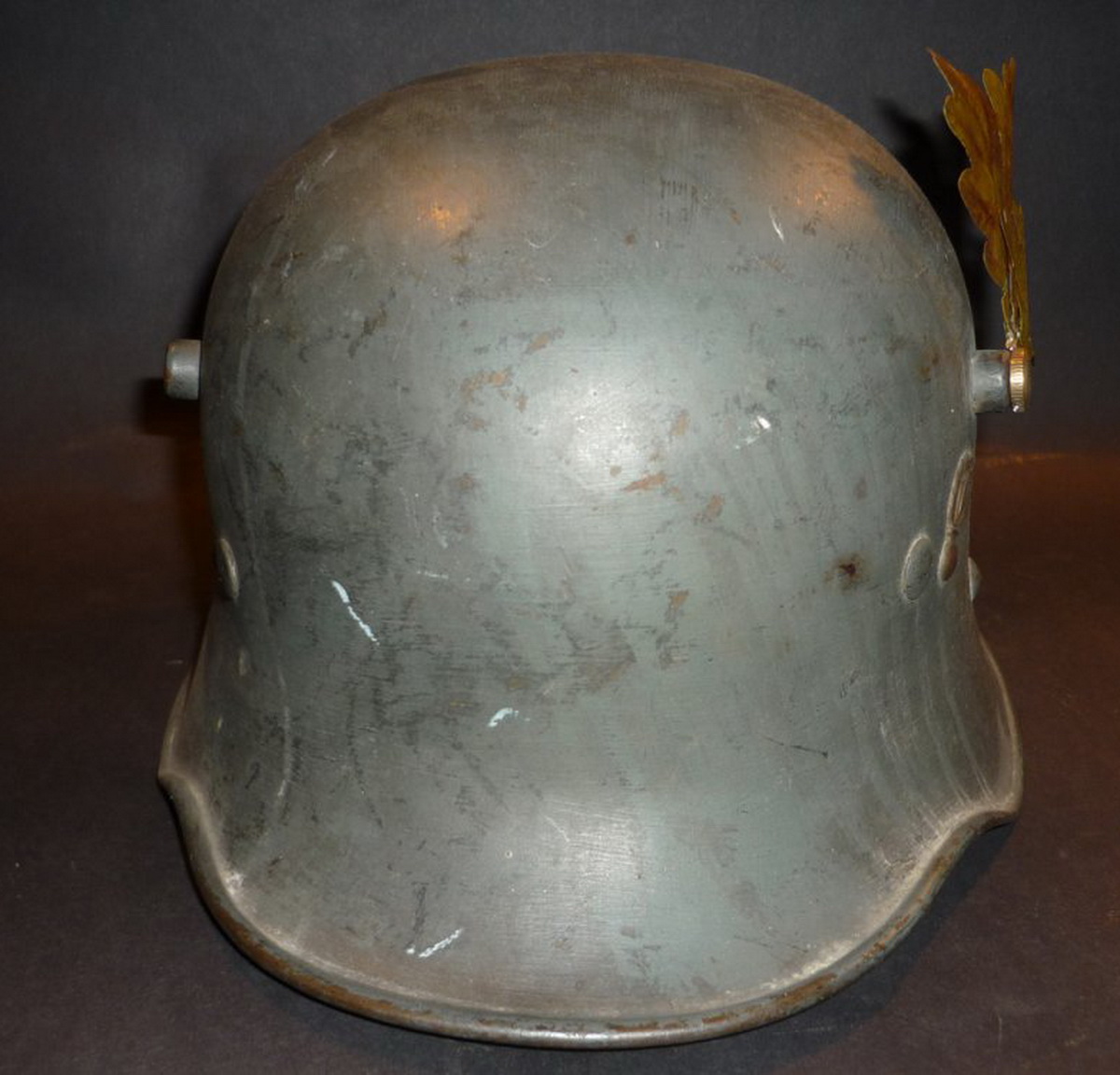

Може в кого є інформація, або хоча фото детальки яка тримає листочки на розі шолому, поділіться. В одній з тем на форумі була ця інформація але знайти не можу.

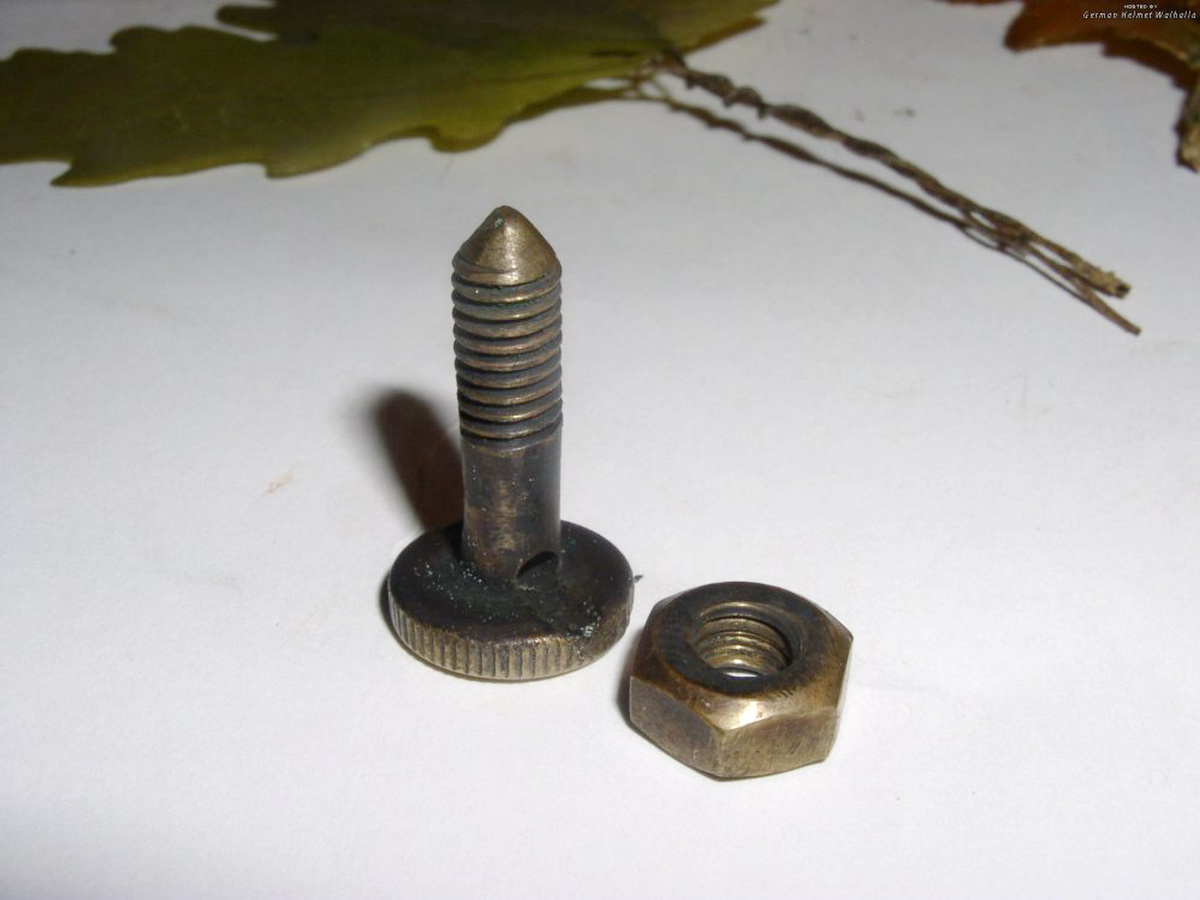

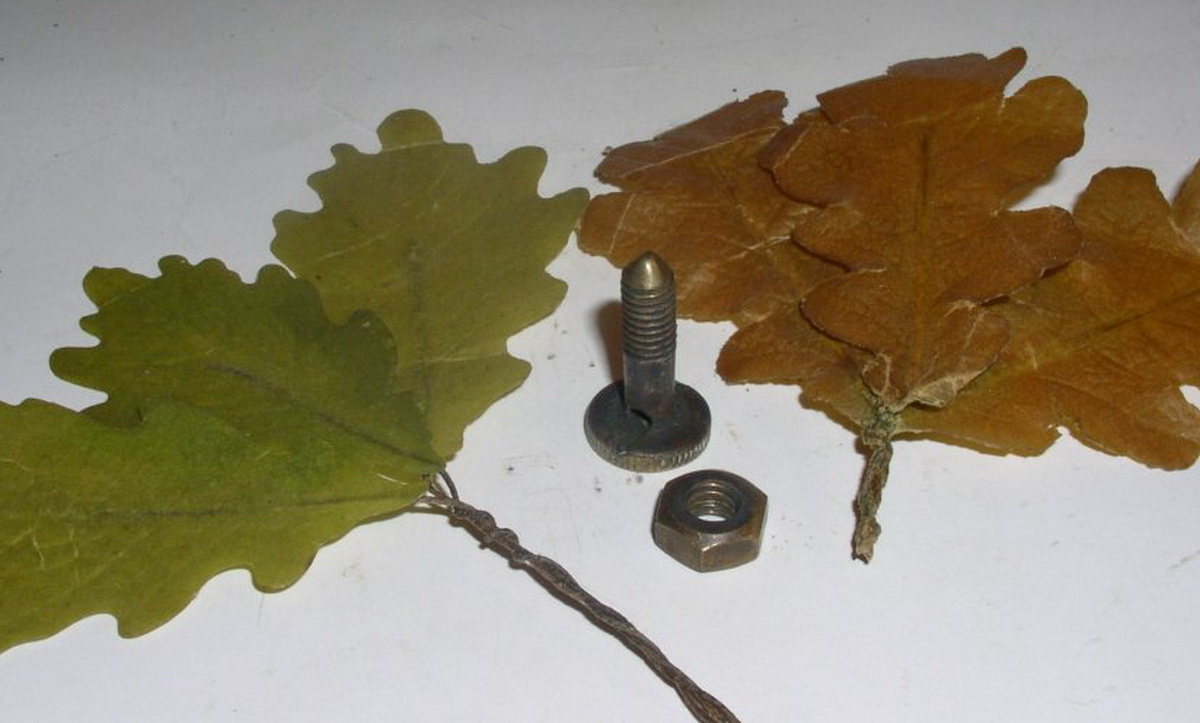

Дякую за допомогу. Я вже де що встиг зробити навіть. Що правда заготовку на гайку зробив круглу.

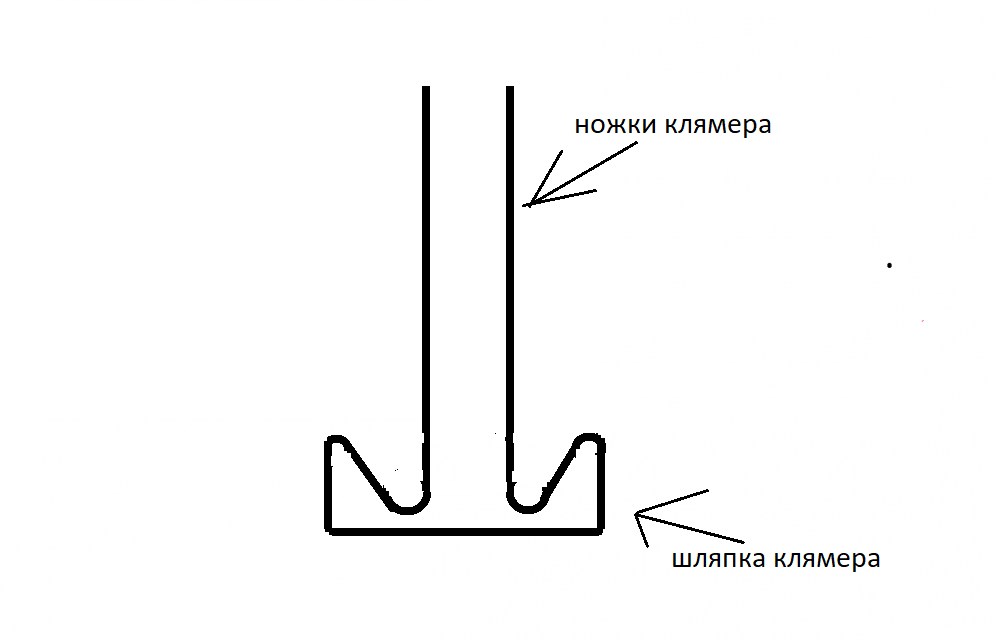

Я правельно зрозумів, там ножки штамповані одним цілим з шляпкою, як на схемі ?.

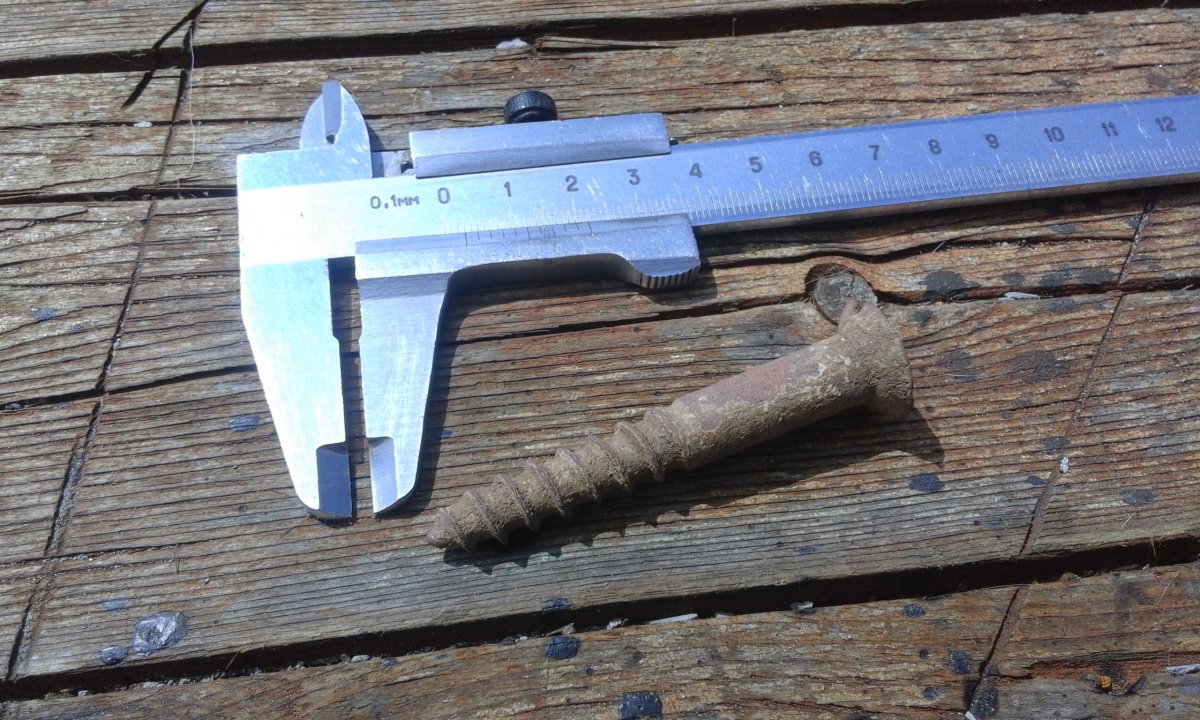

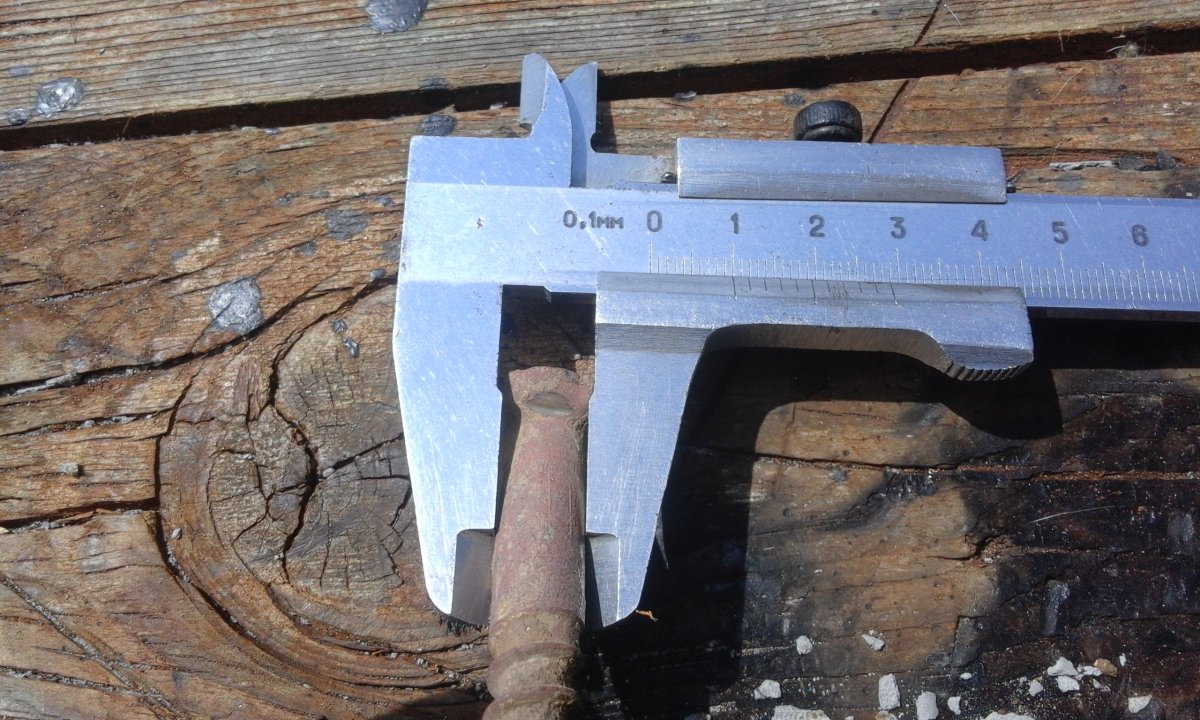

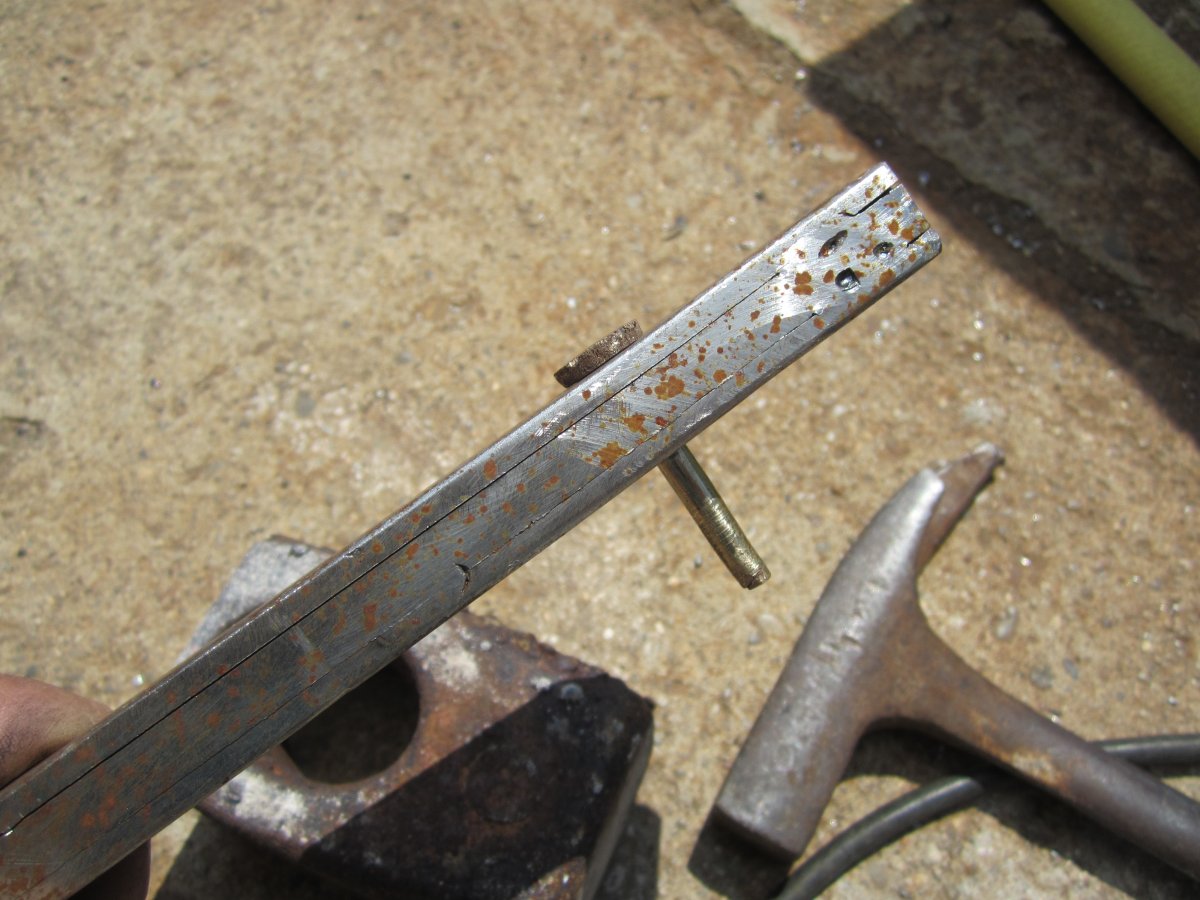

Між хламом принесиним з копу найшовся здоровенний латунний шуруп. Вирішив з него зробити кріплення для листочків на шолом. Шоруп по товщині тоньший ніж потрібно, тож молотком чуть почарую.



Гайка.

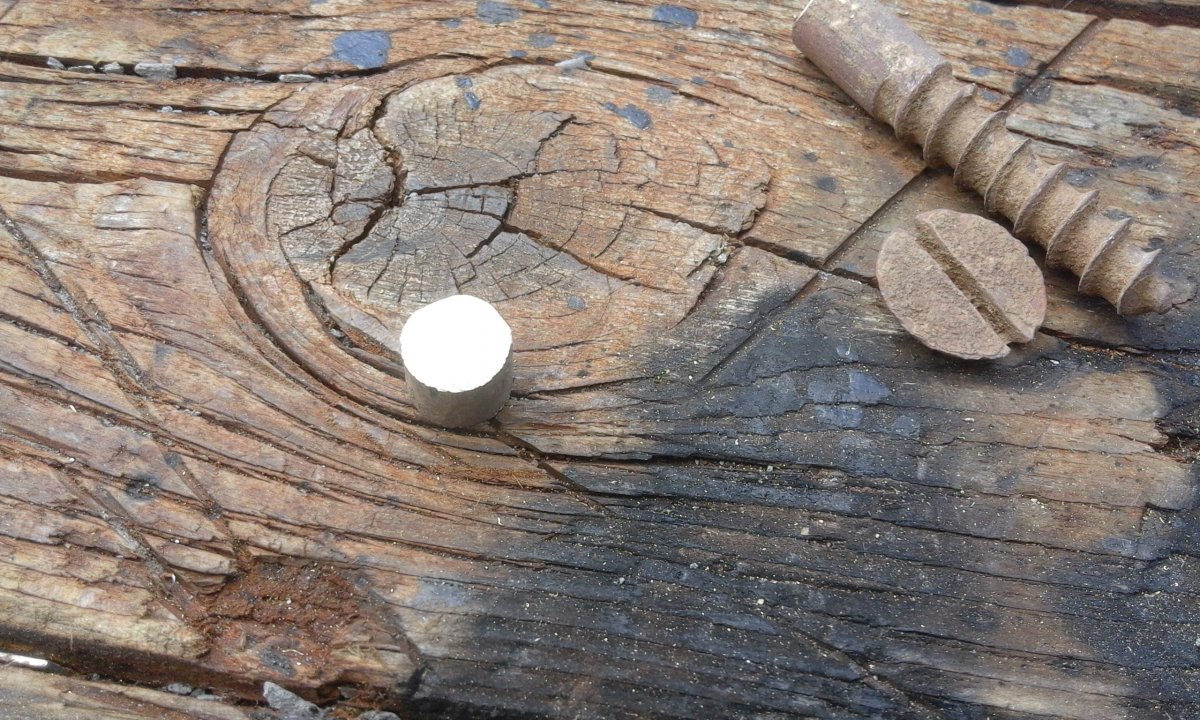

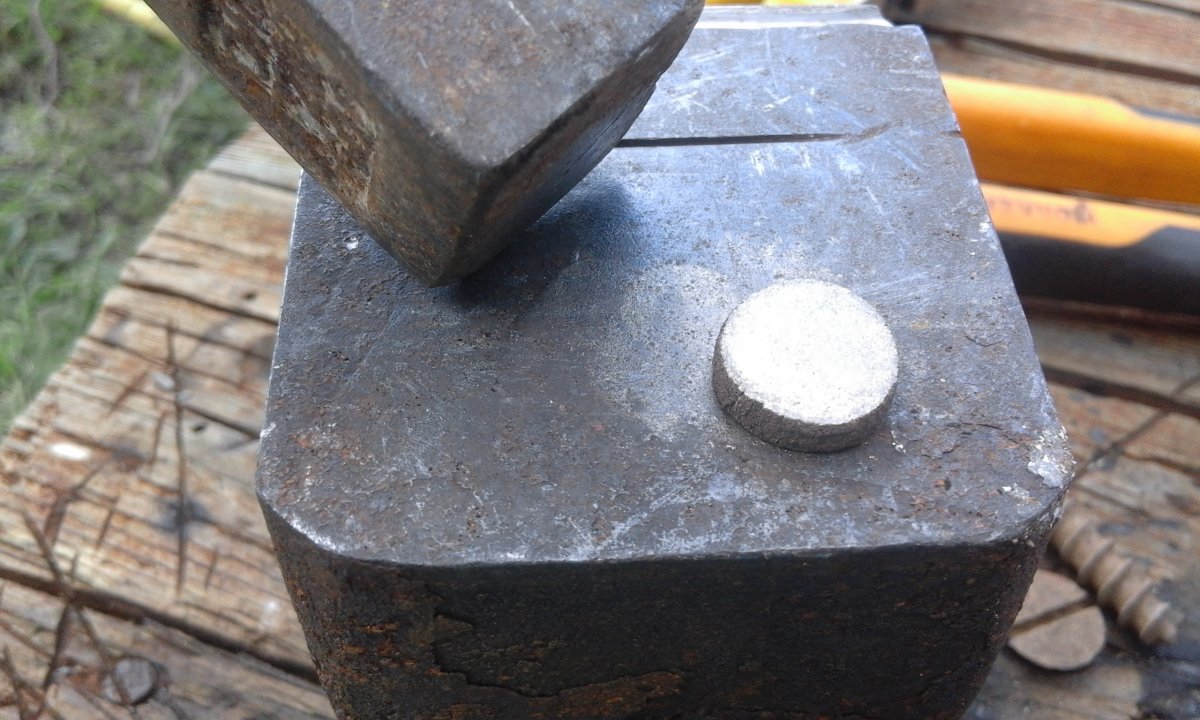

Відрізав кусок від шурупа та розклепав молотком до більшого діаметру. Получилася хороша заготовка під гайку.

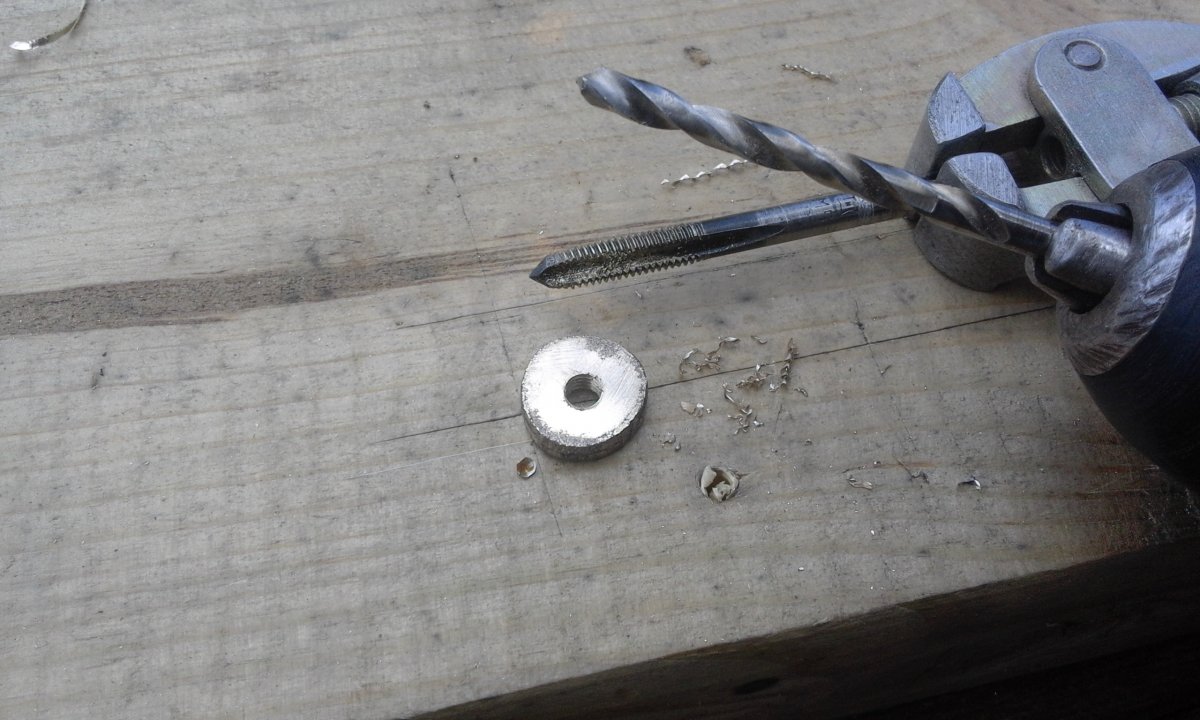

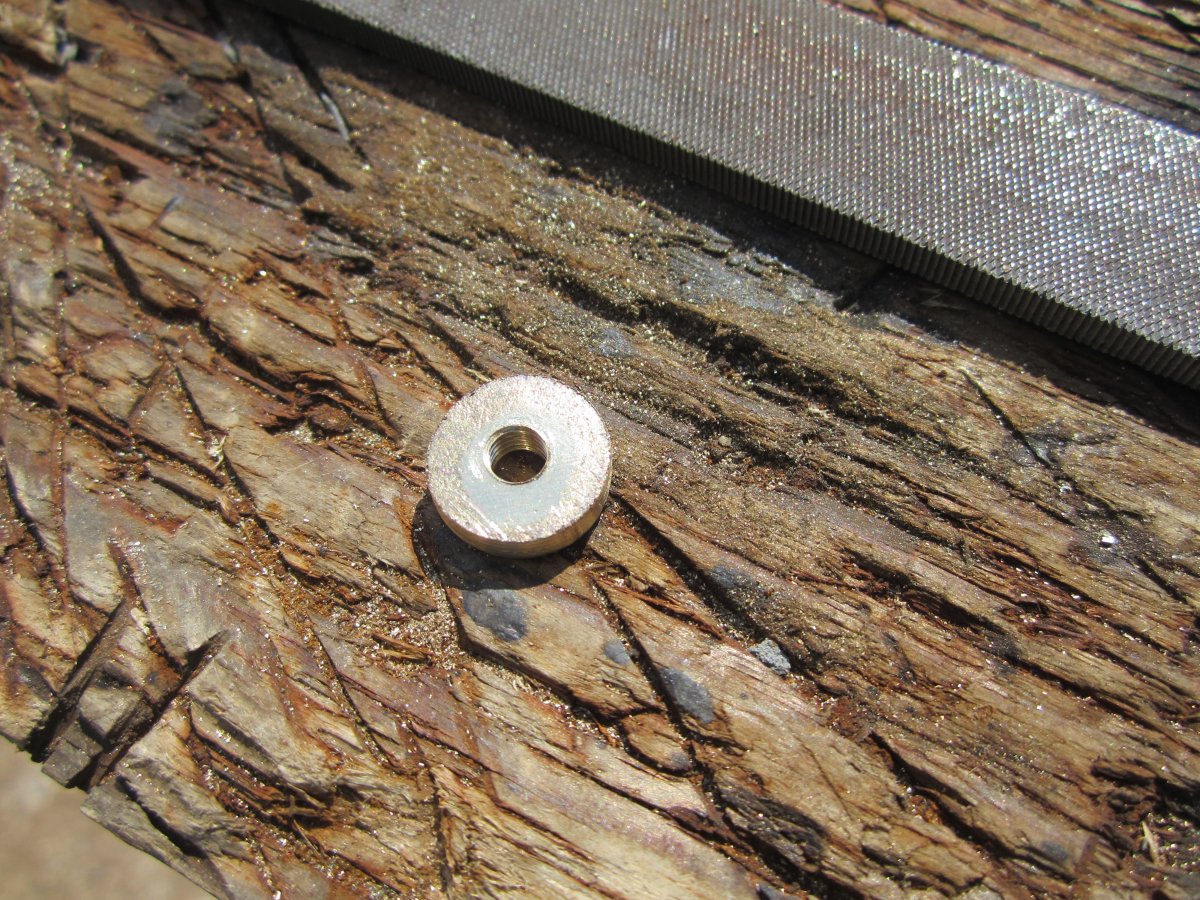

Просверлів отвір та нарізав різьбу в заготовці.

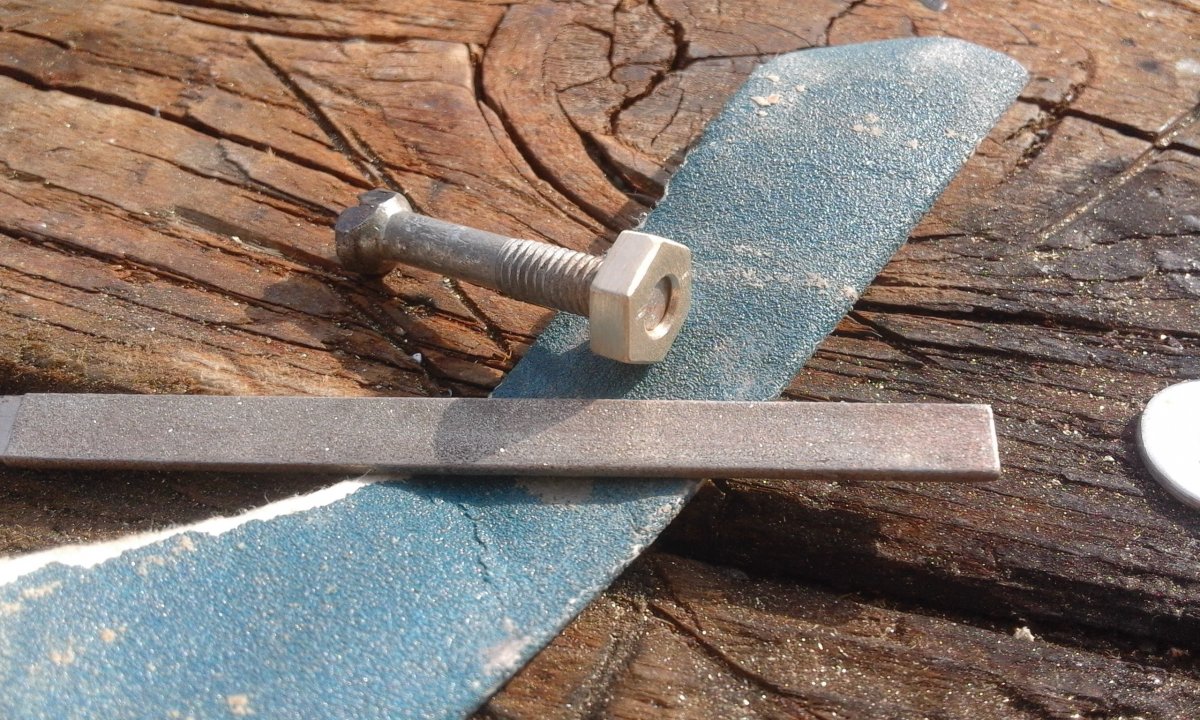

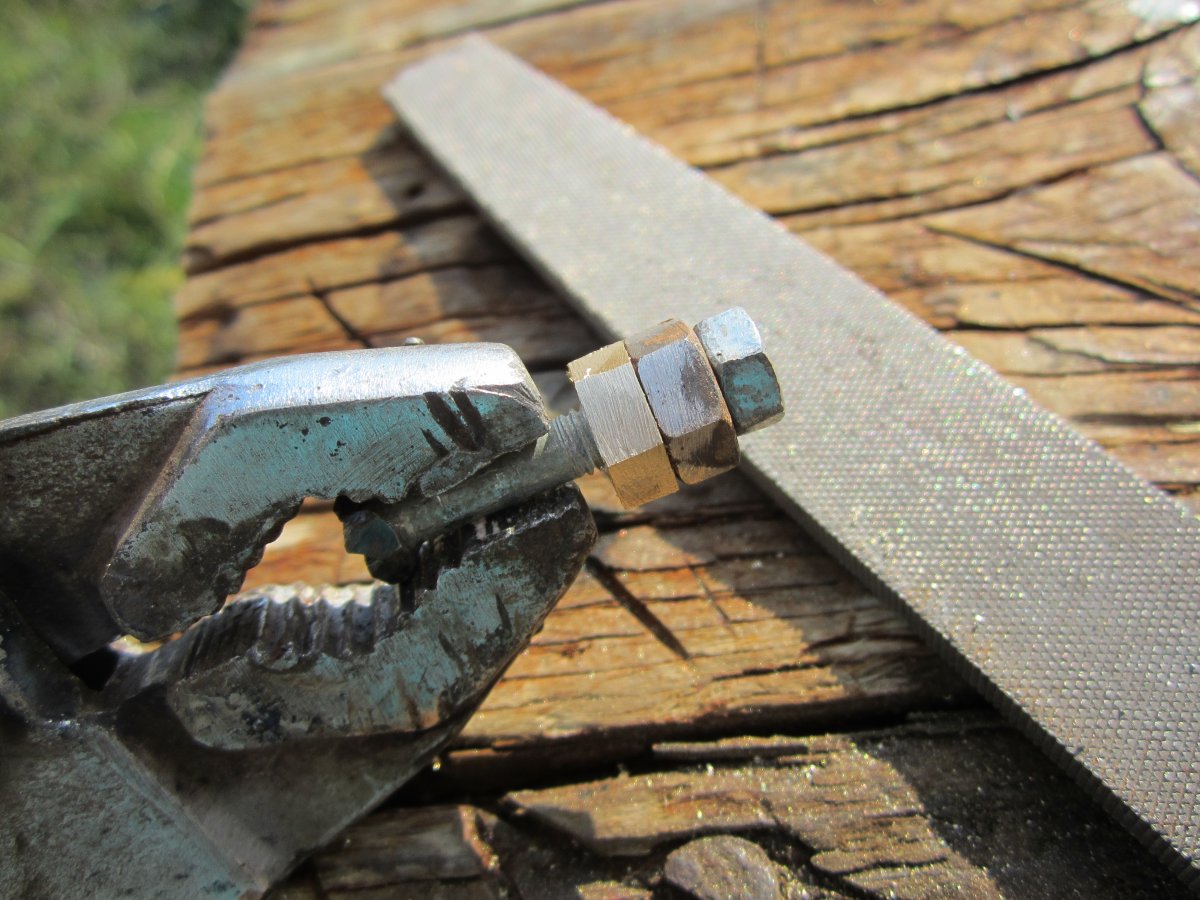

Зачистив чуть сторони та накрутив на старий болт, поруч накрутив стальну гайку та піджав ще однією для надійності.
По більшій стальній гайці сформував з заготовки форму гайки болгаркою та чуть поправив напильником, швидко та розраховувати не потрібно.

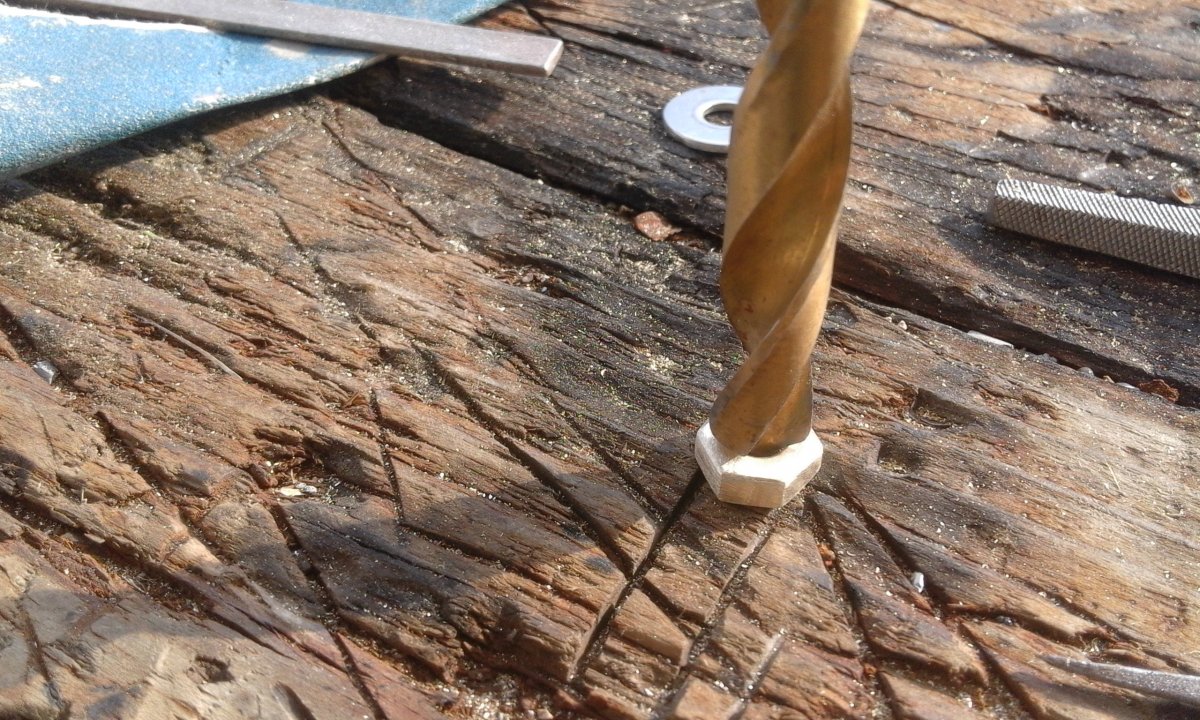

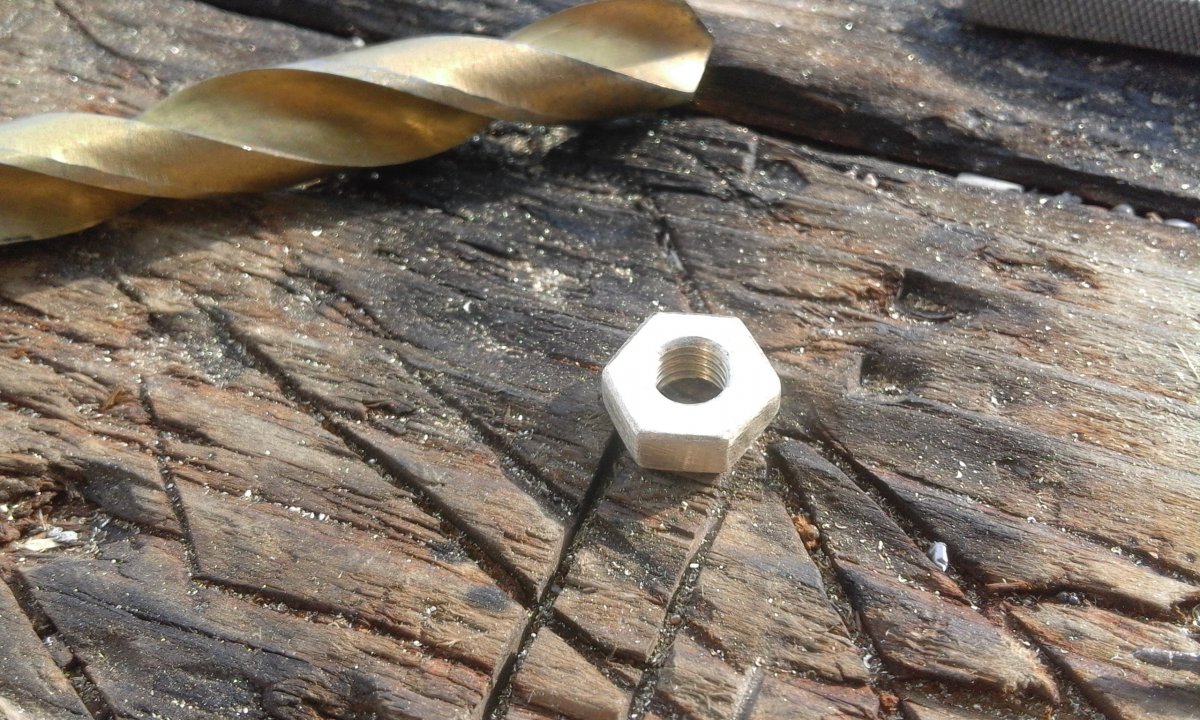

В заготовці в місці різьби зняв фаску сверлом, на гранях зняв надфілем та поправив усе наждачкою. Гайка практично готова.



База кріплення під листочки.

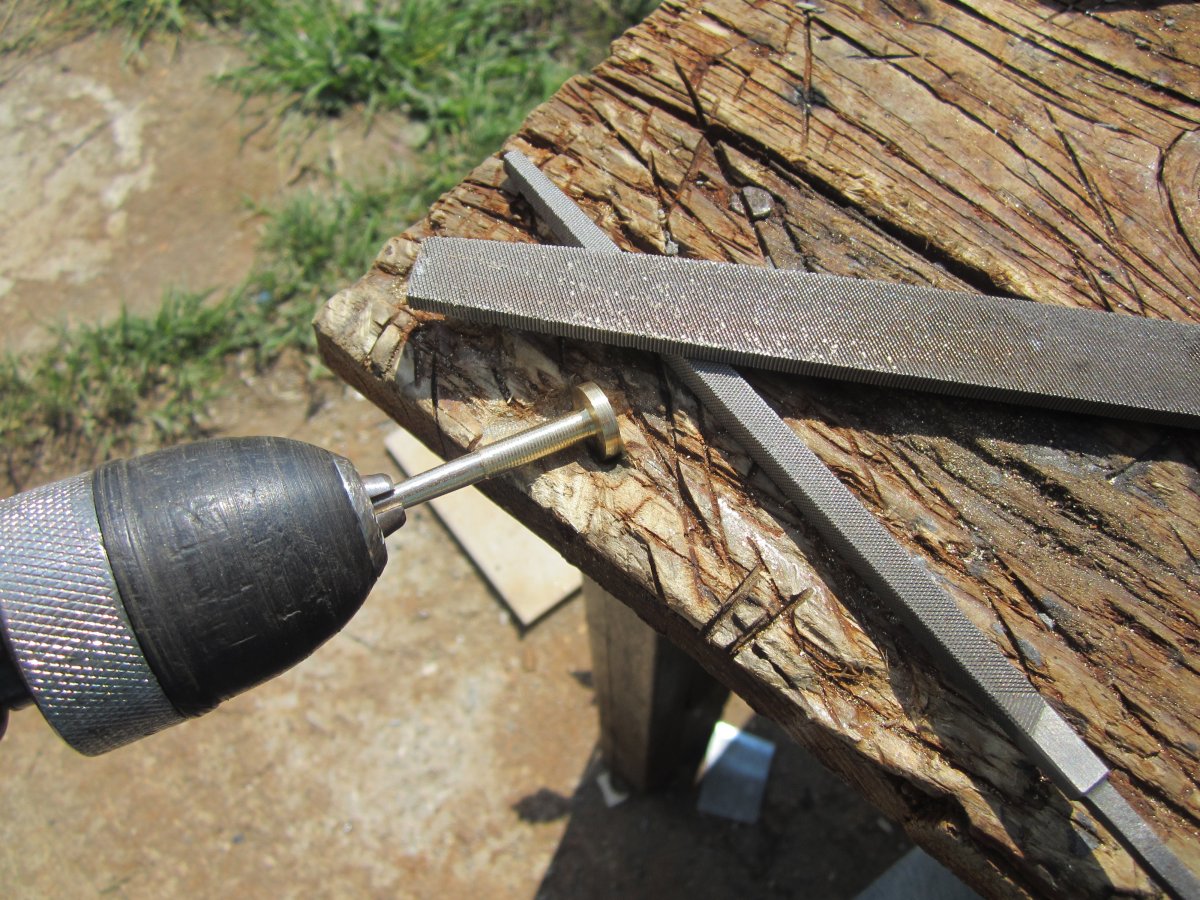

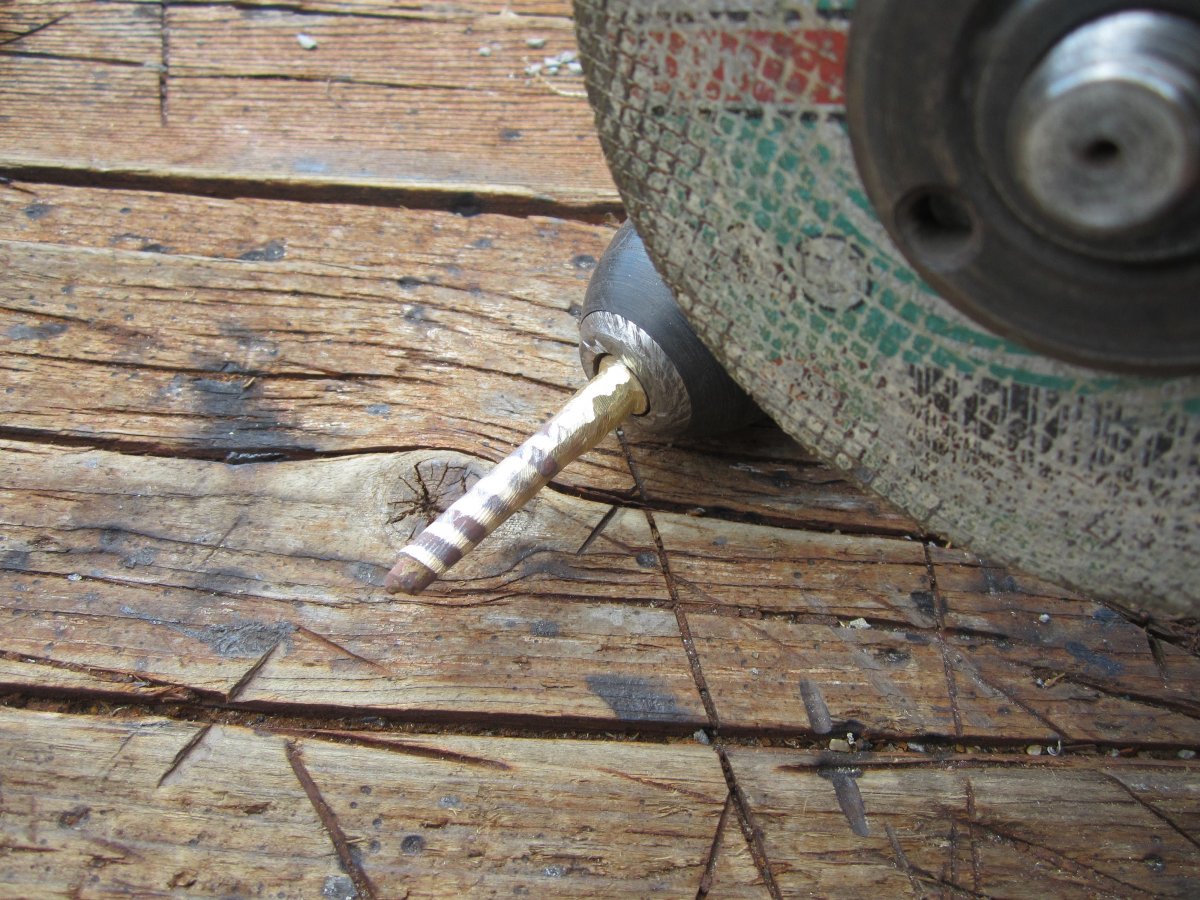

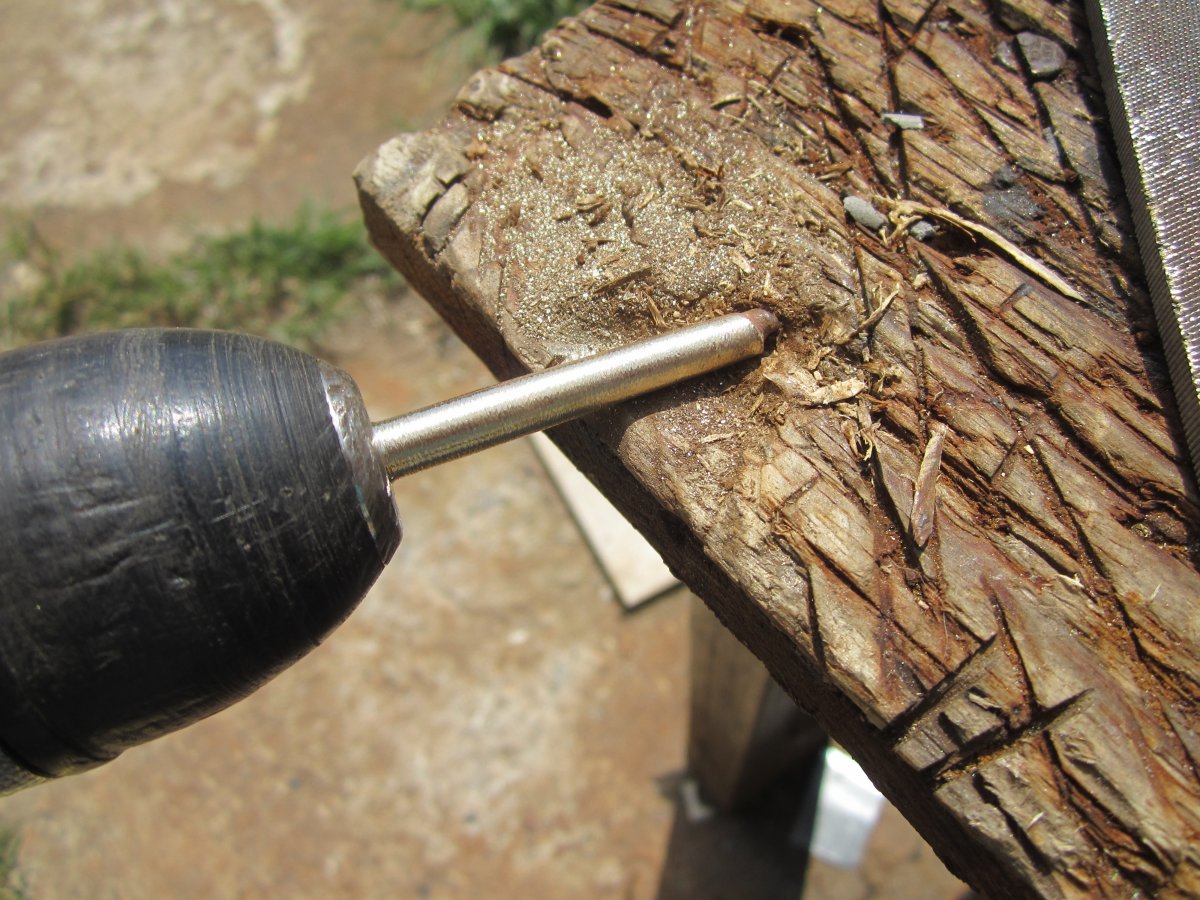

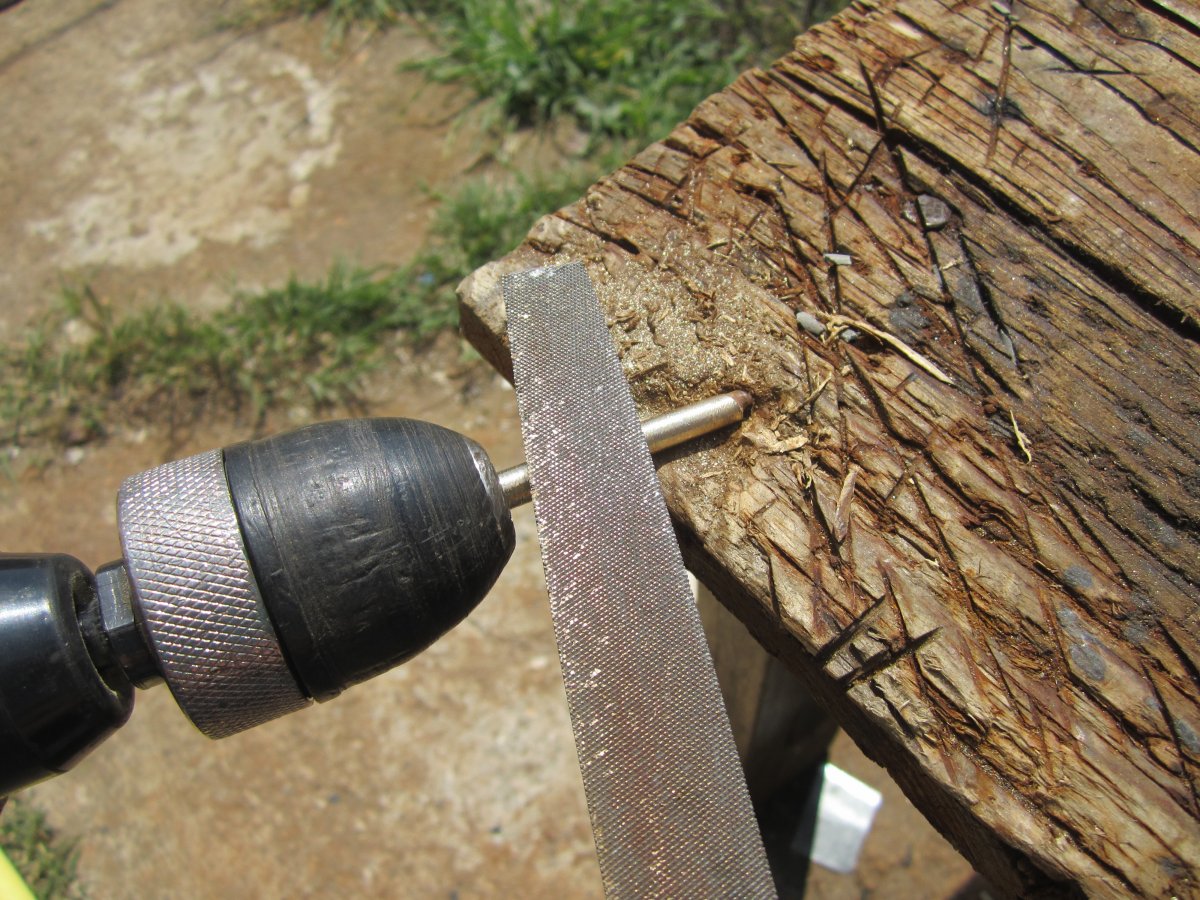

Рештки шурупа затиснув у патрон дрелі, захватив чуть більше сантиметра. Болгаркою з грубого шліфанув та проточив решти до 6мм напильником на дрелі.

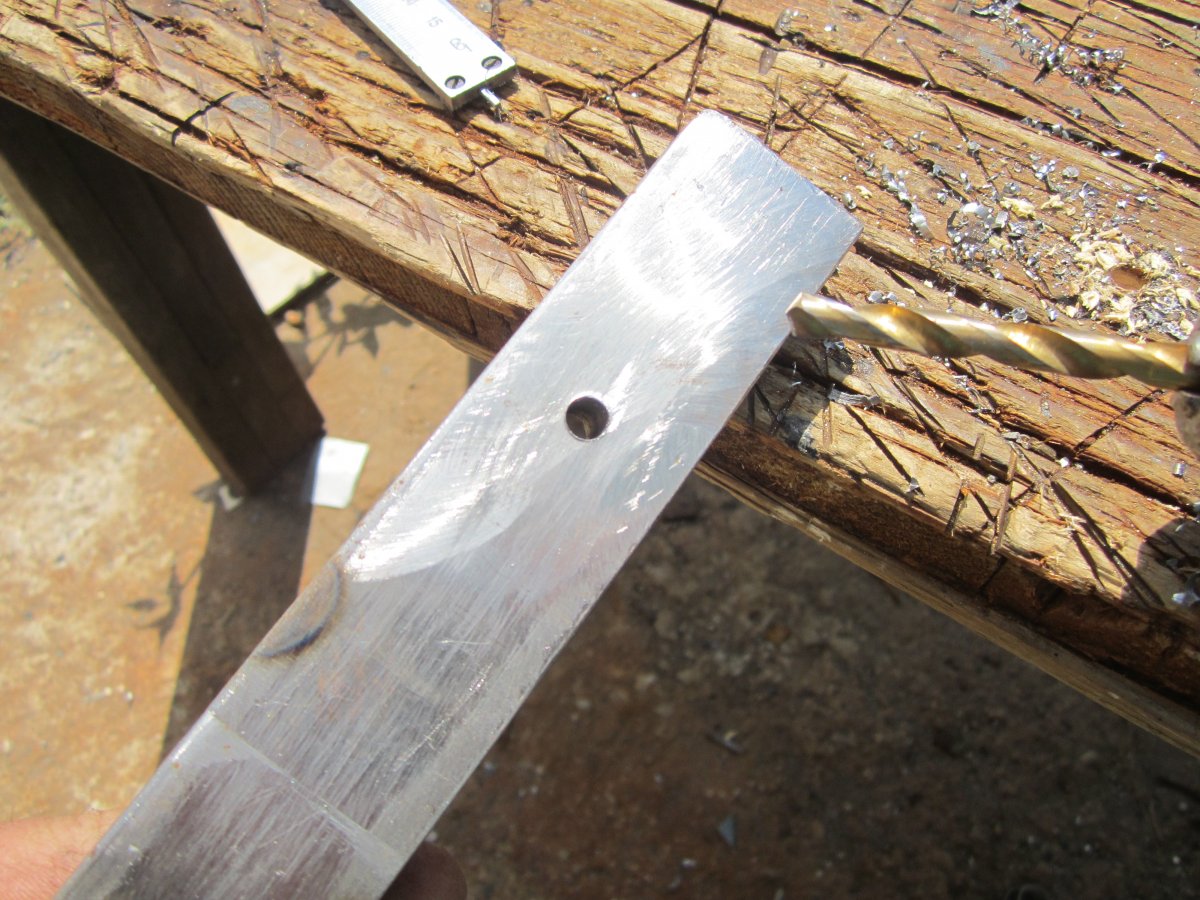

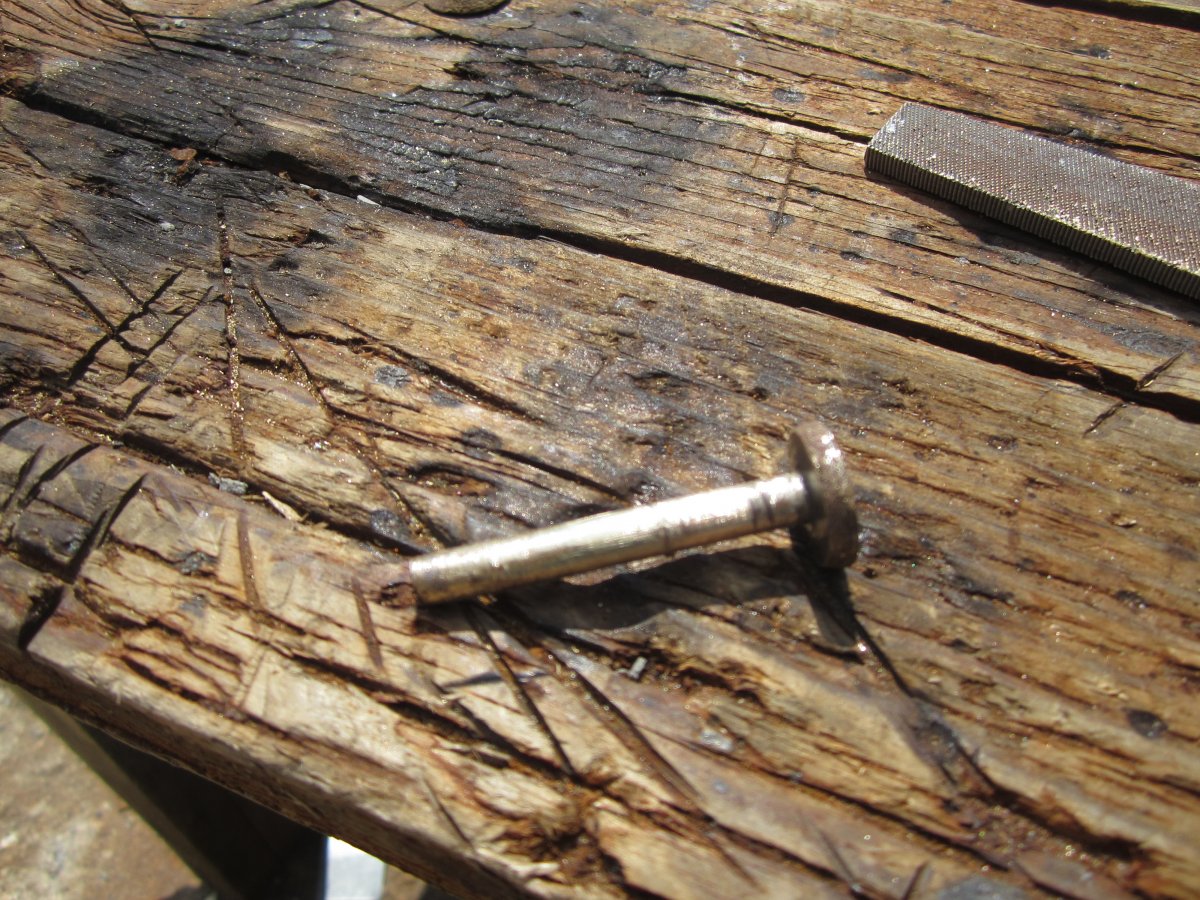

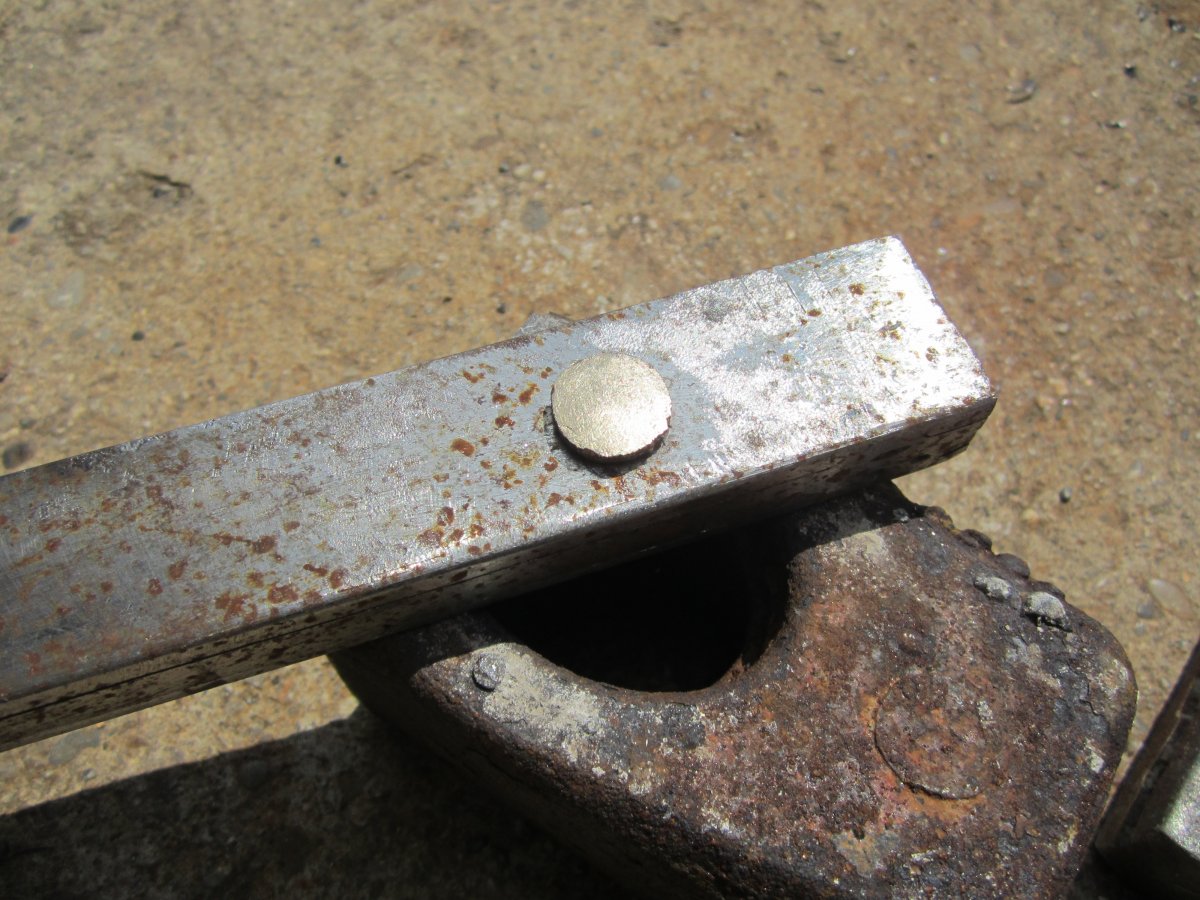

Просверлів в товстім металі отвір 6мм, вставив заготовку та росклепав головку заготовки з 10мм на приблизно 16мм. Потрібно щоб після проточки получилося 14мм.

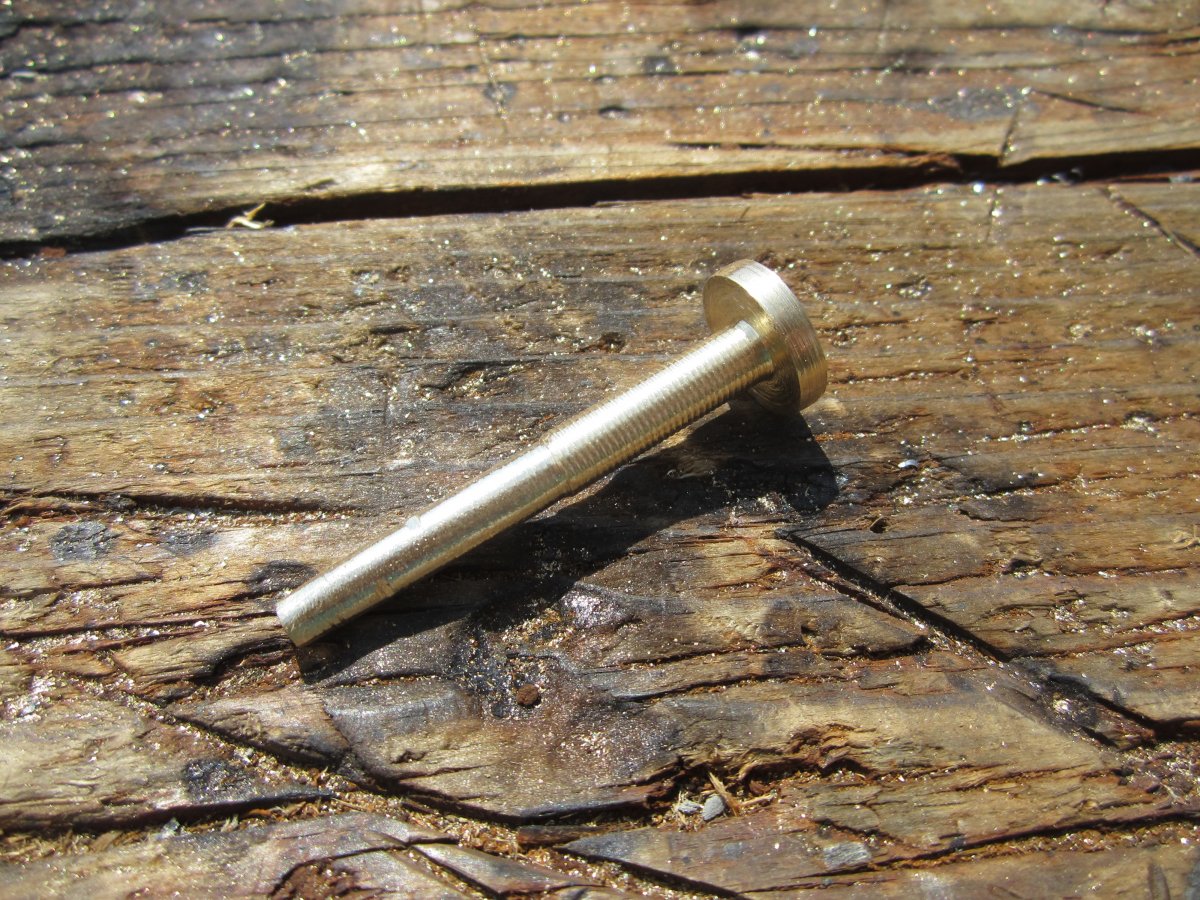

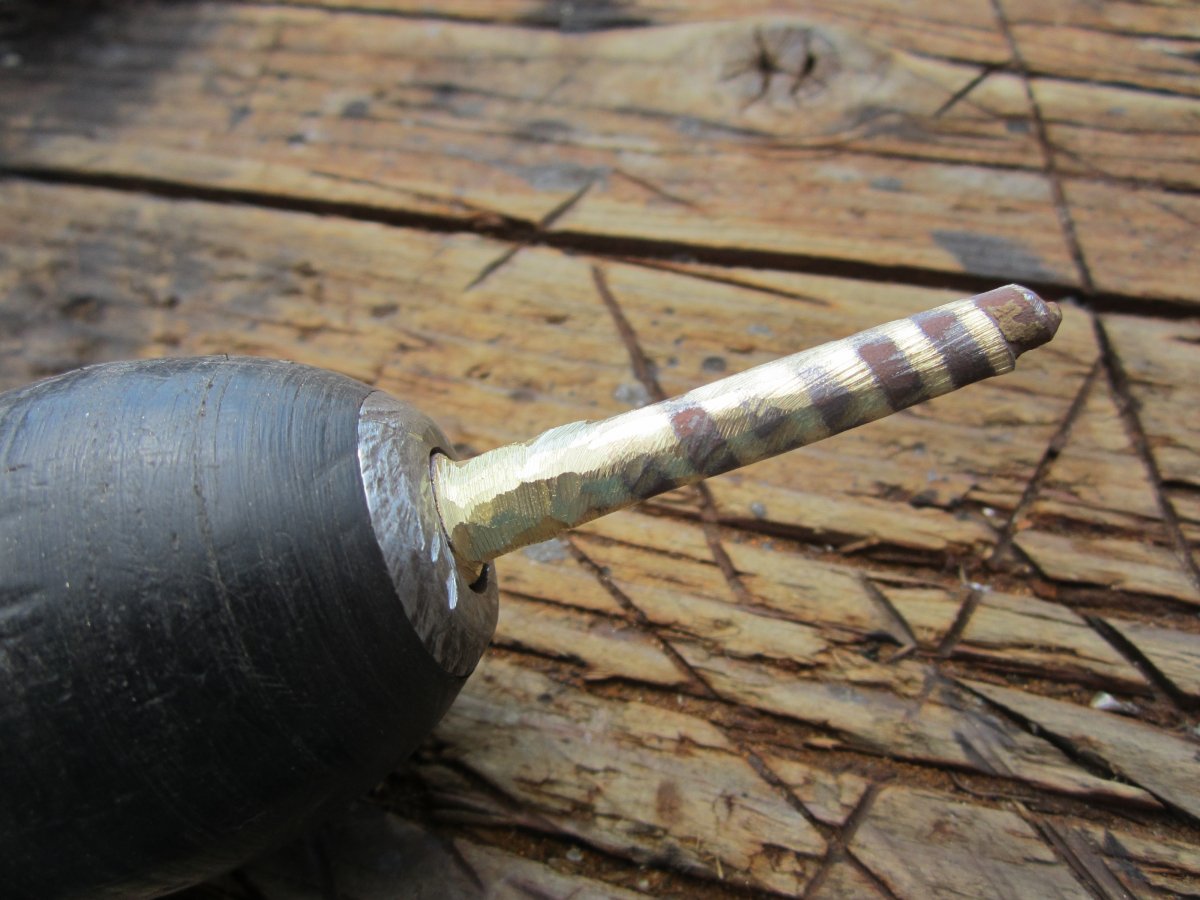

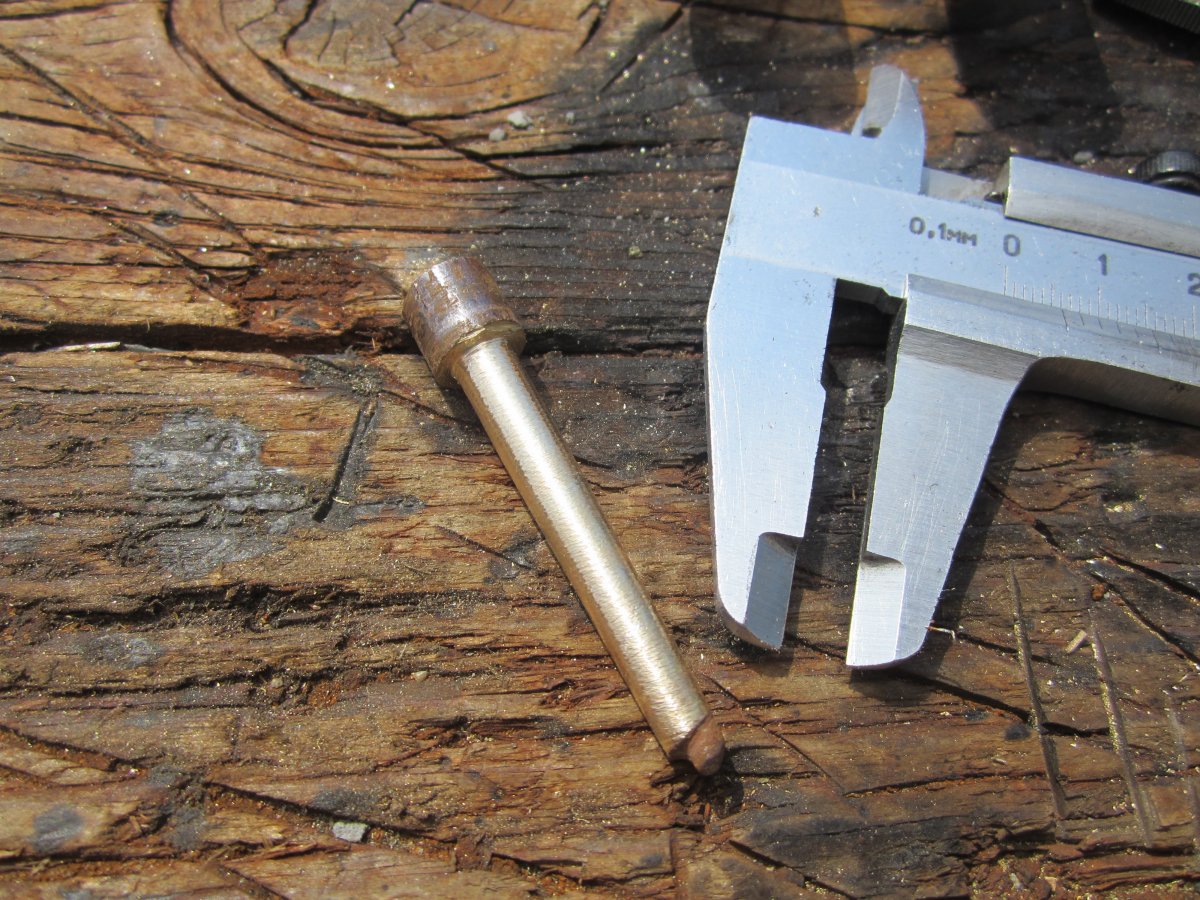

Проточив напильниками на дрелі заготовку по товщині у розмір. Залишилося чуть шліфанути, після нарізки різьби.

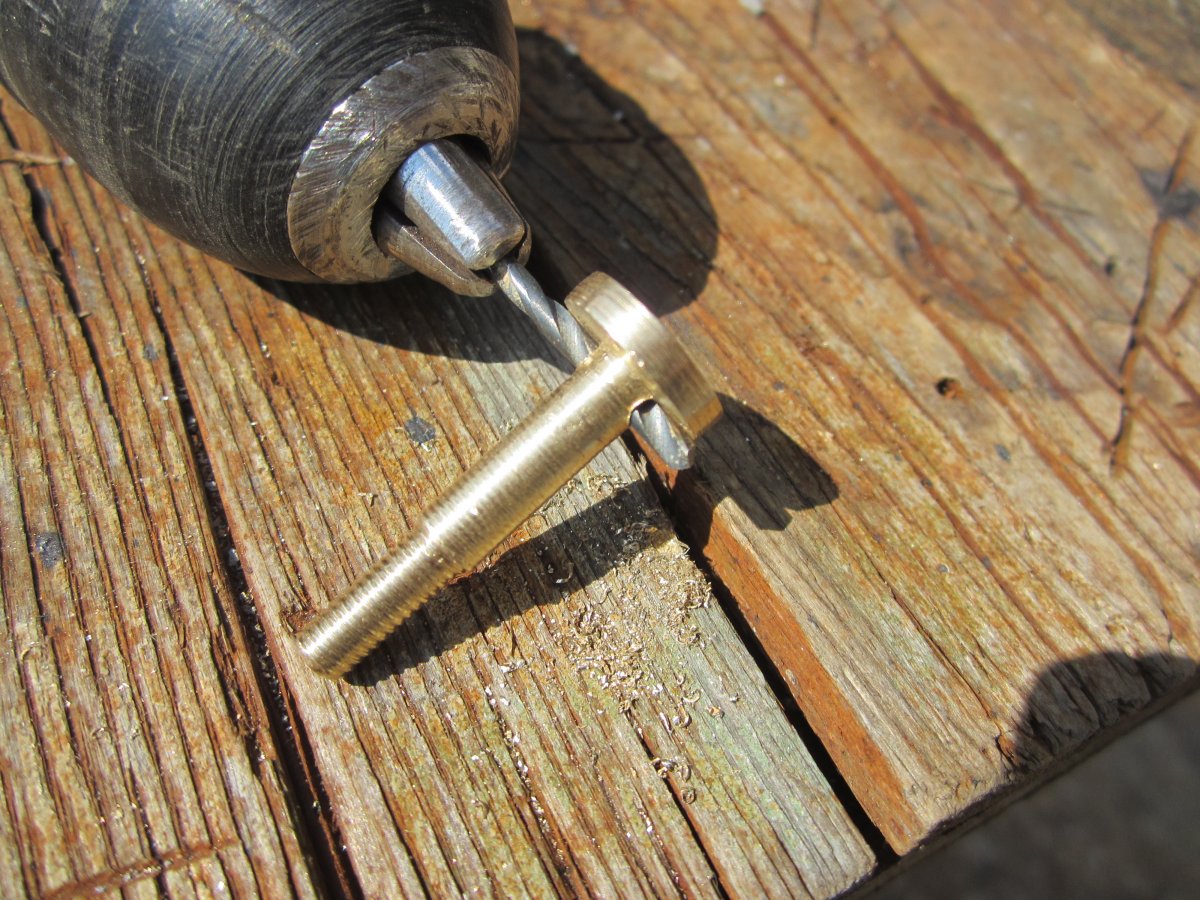

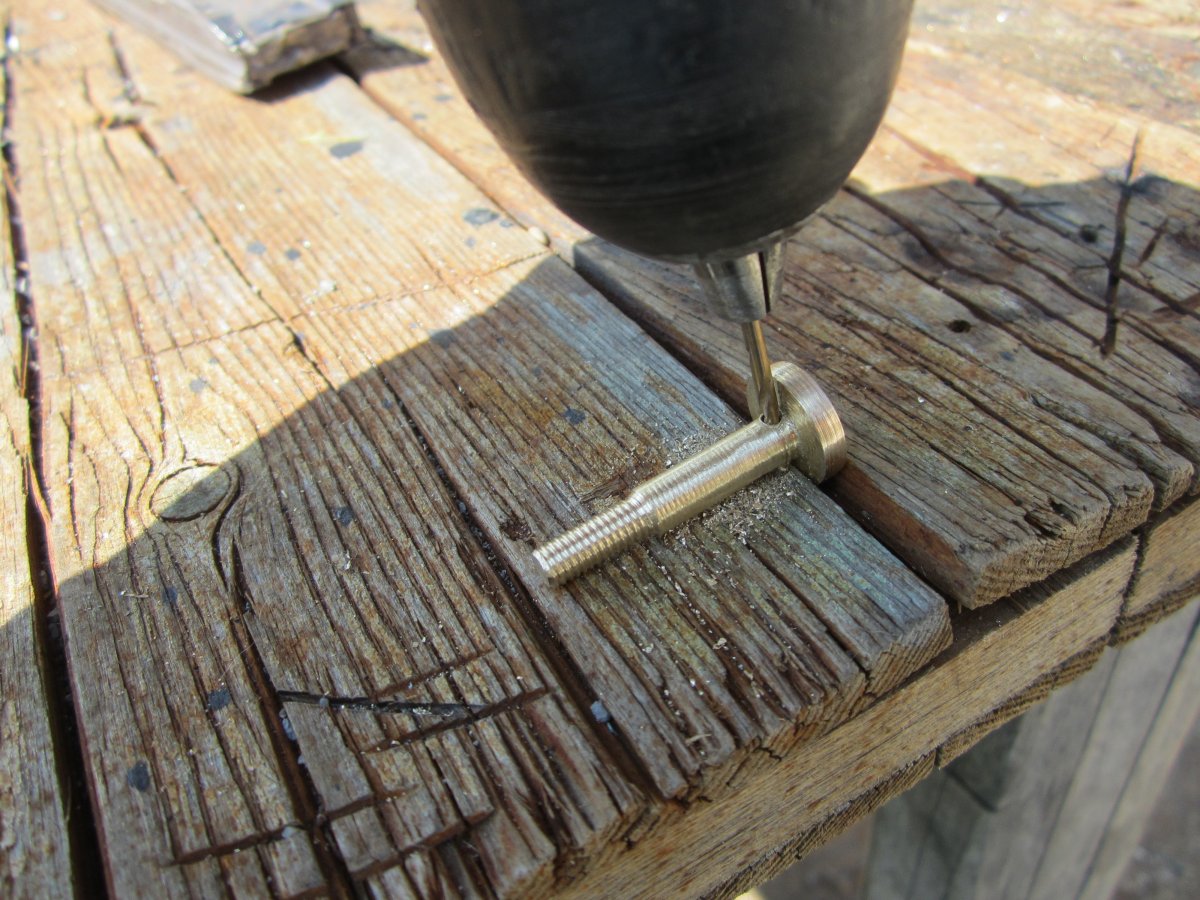

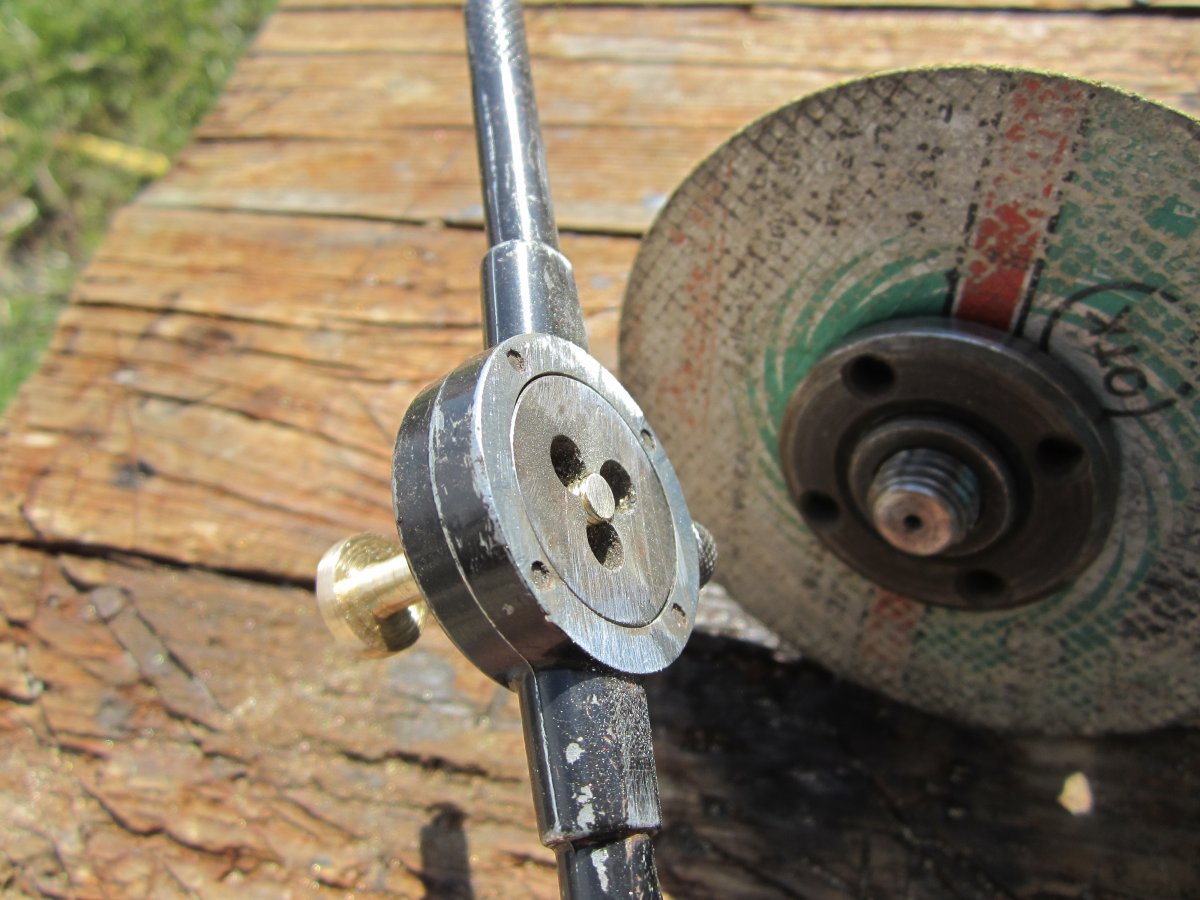

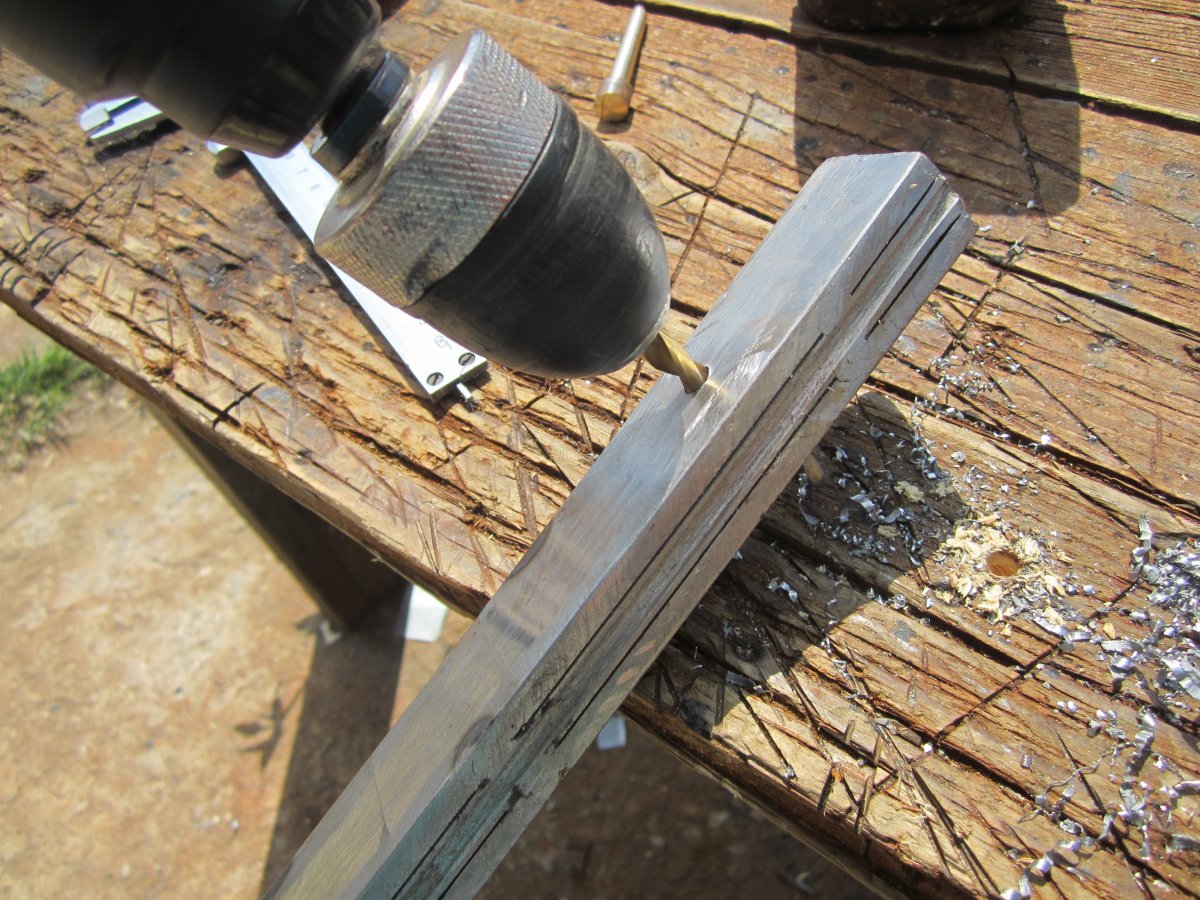

Нарізав частину різьби, зрозумівши що далі піде все чітко, вставив в щілину лавки заготовку, просверлів отвір. Дорізав різьбу, вкрутив плашку до потрібного розміру деталі по довжині та по площині плашки відрізав лишній кусок з заготовки.

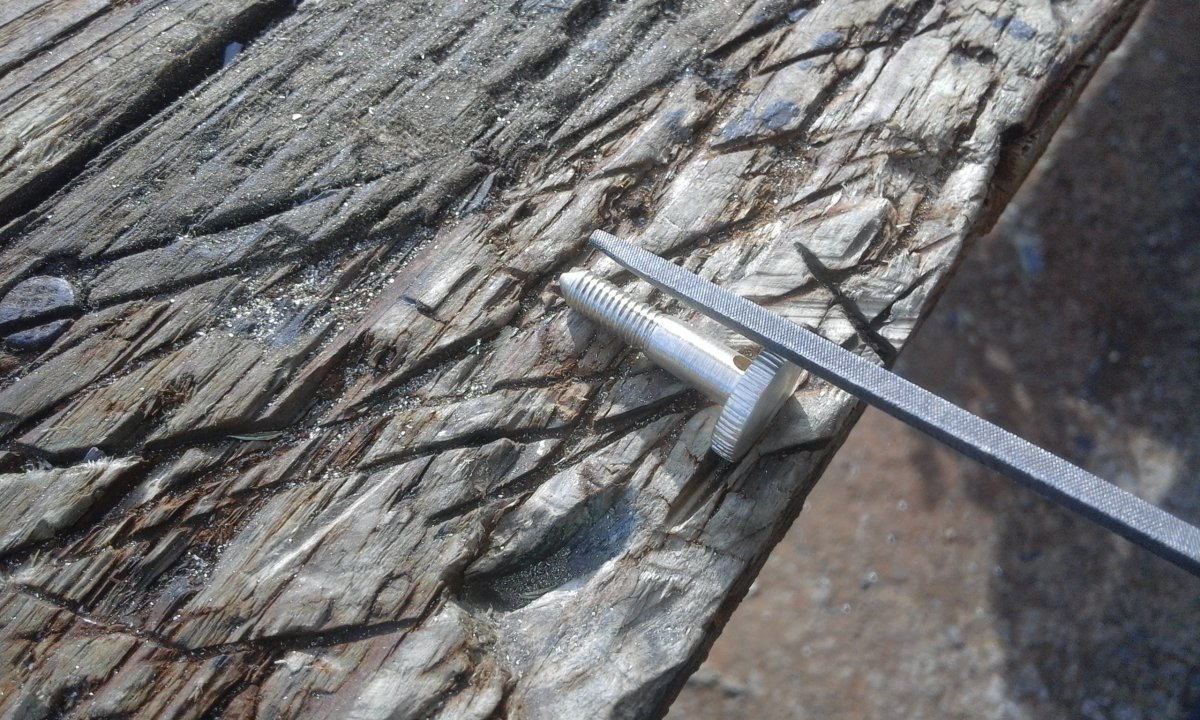

Зробив проріз болгаркою в лавочці по товщині головки на заготовці, вставив заготовку та надфілем зробив нарізи під накатку. Підвів ще де які лінії з грубого. Далі шліфовка та фініш.

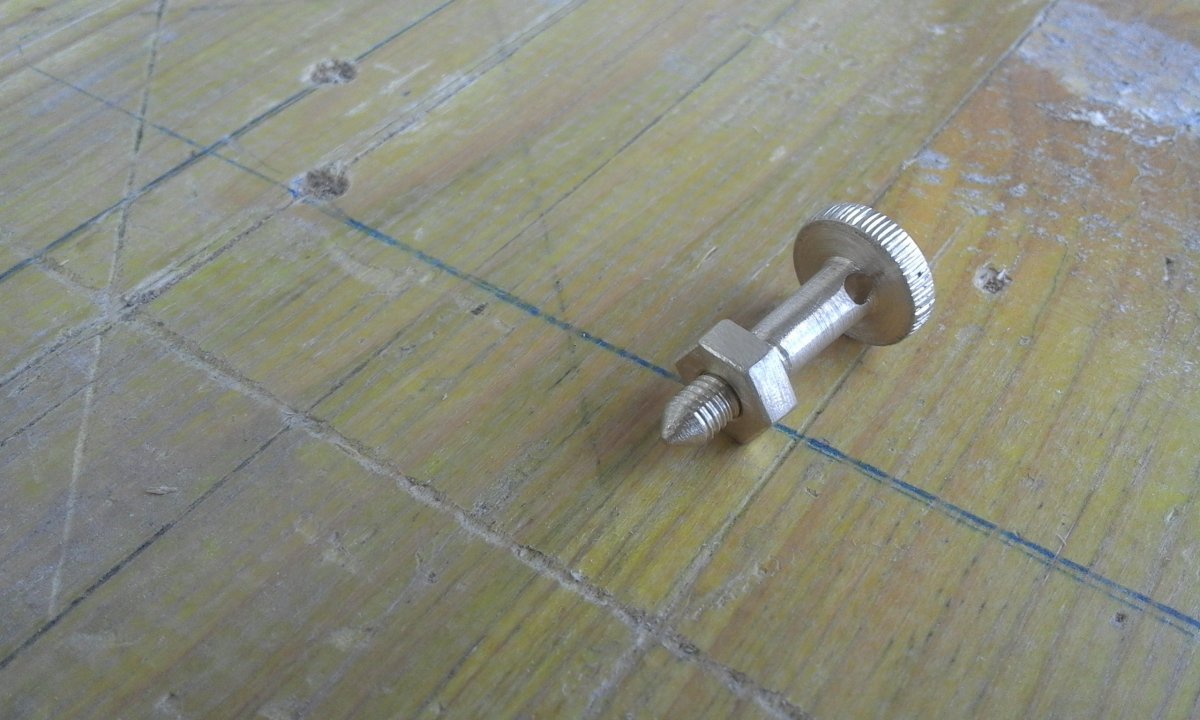

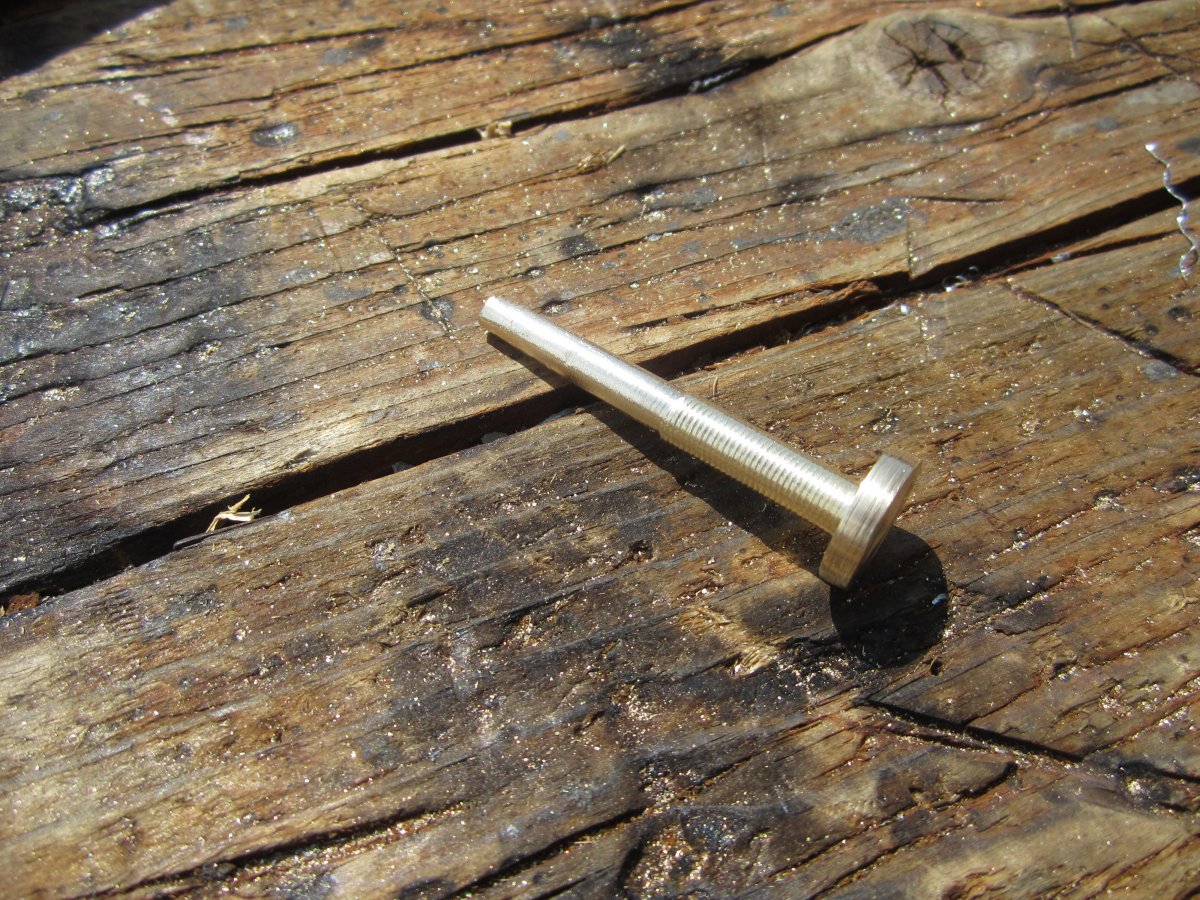

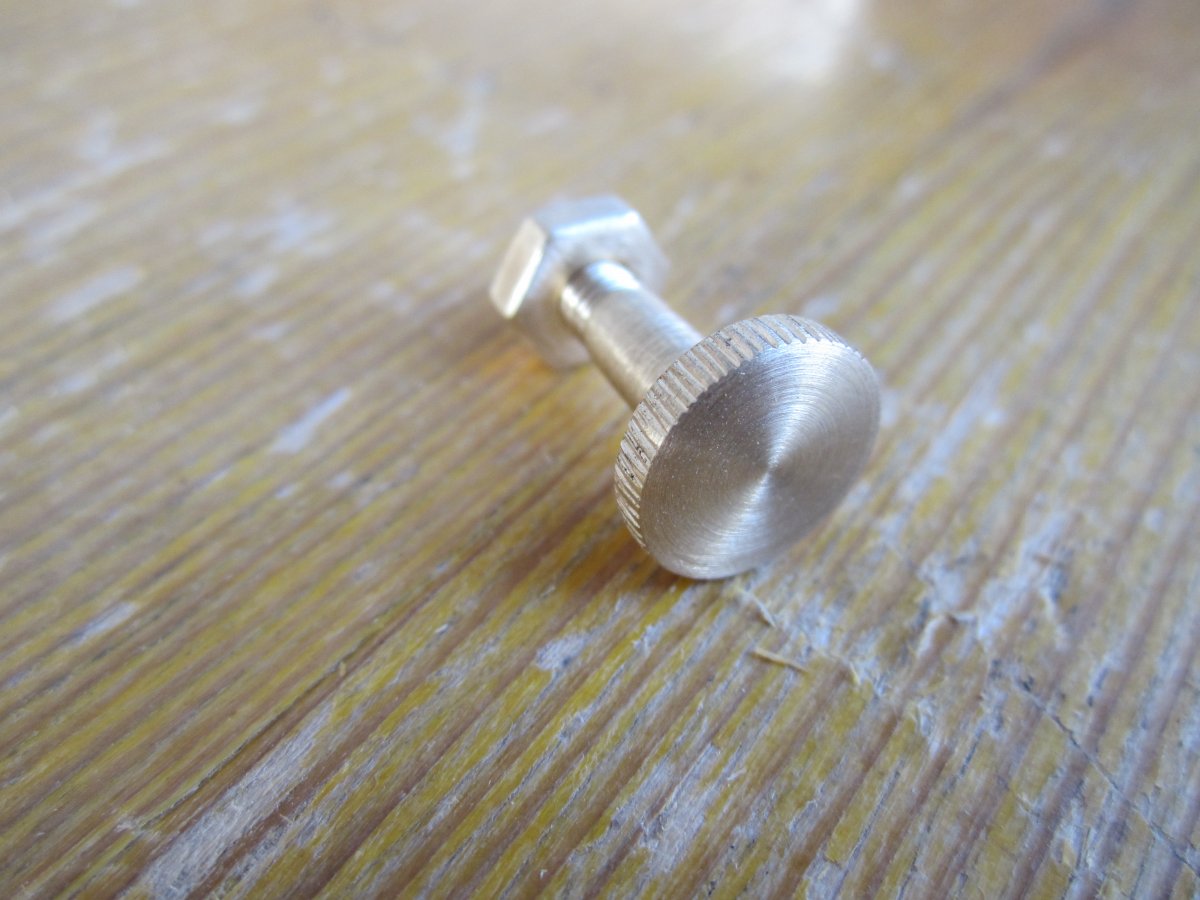

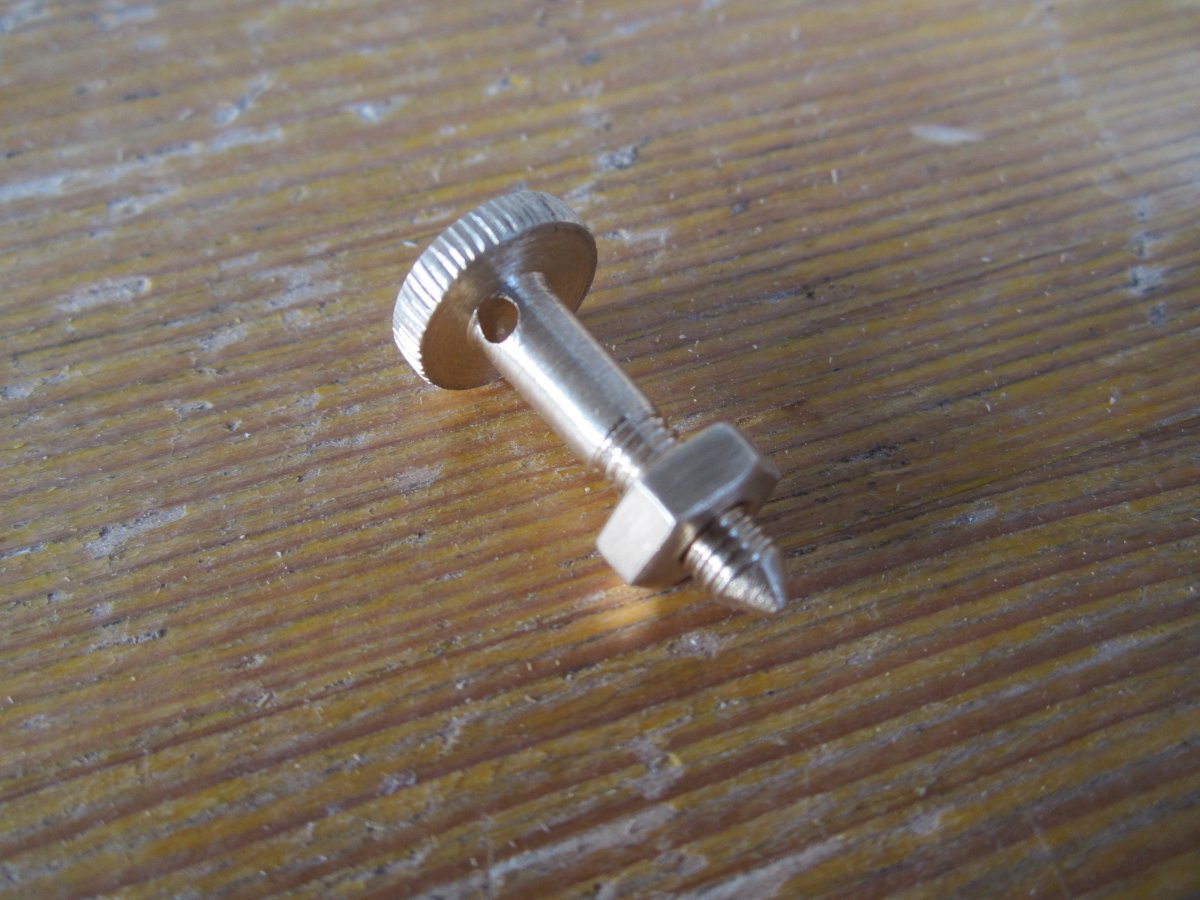

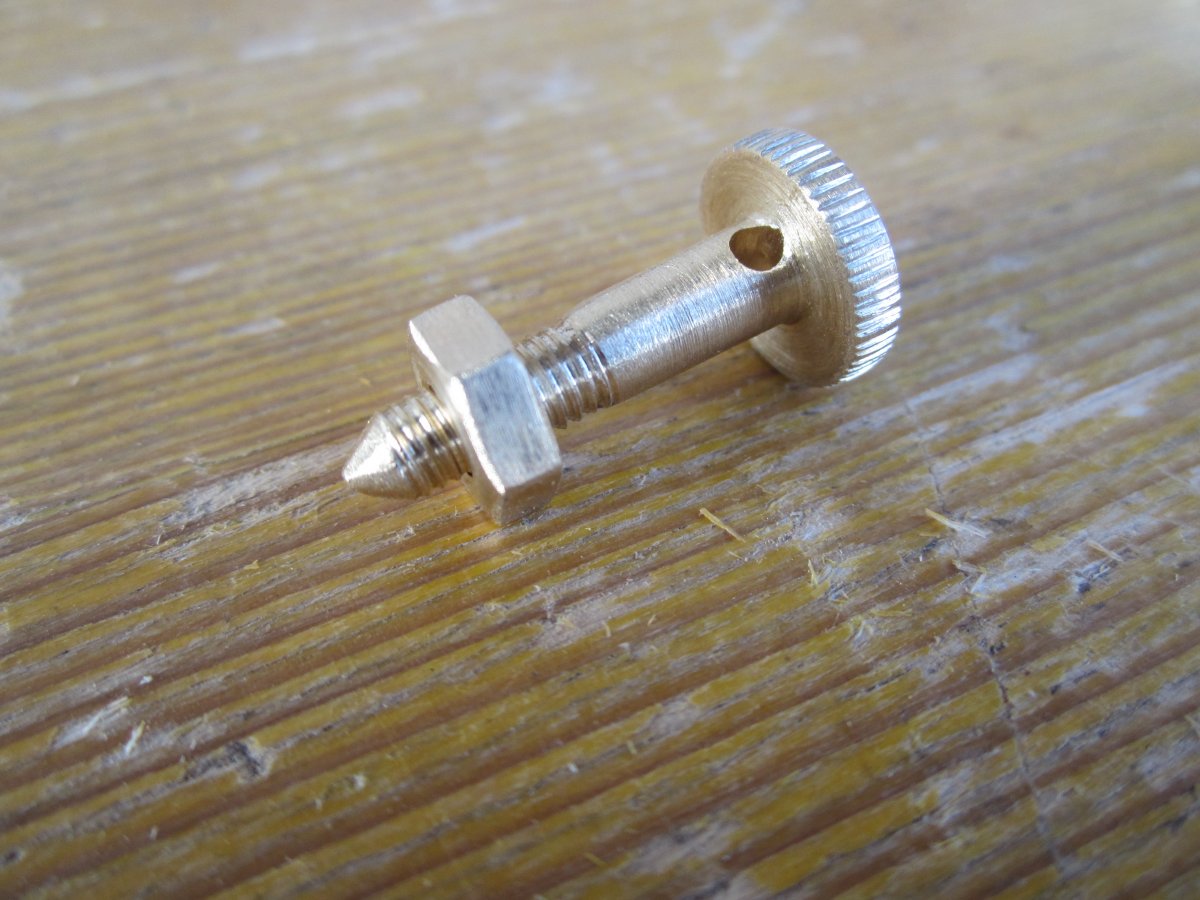

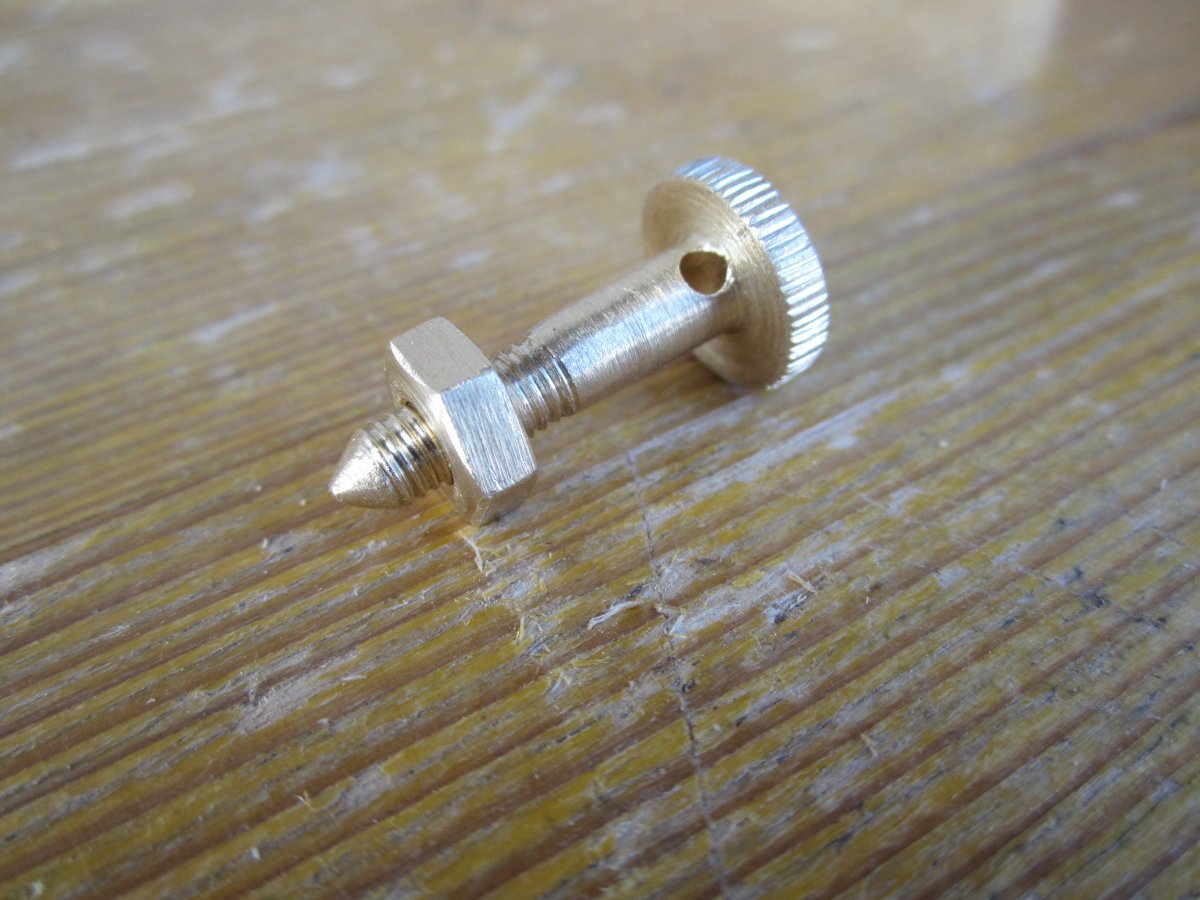

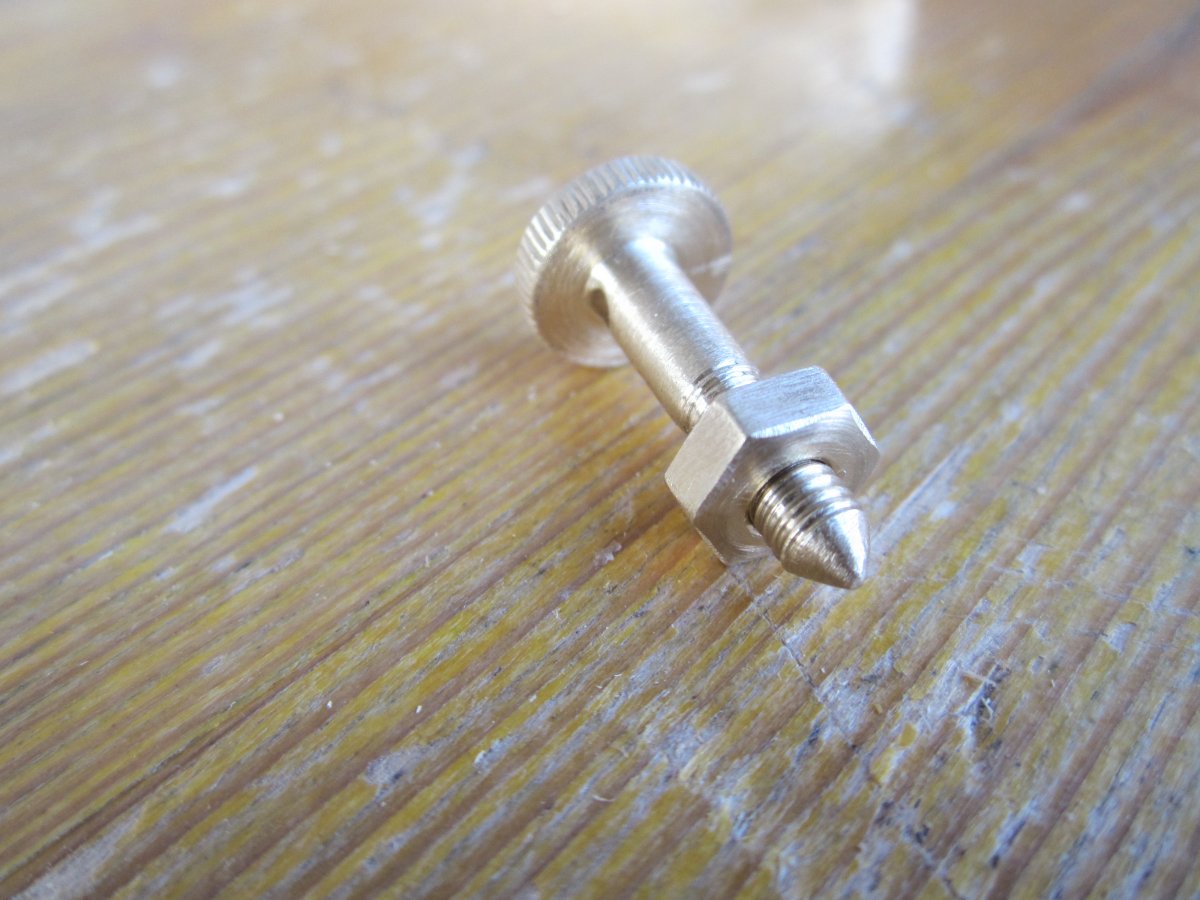

Деталь на біс.
Потемніє вигляд буде кращий.
