Реставрация Оптического прицела Zf-41.

Тема у розділі 'Реставрація знахідок', створена користувачем Green-Clover, 14 жов 2011.

  1. Йозеф Оллерберг.

    Йозеф Оллерберг. Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    502
    Почти конец вашим колоссальным трудам, уже хочется увидеть все в сборе с ув !!!

    663 подобається це.
    1. Под реставрацию. Состояние по фото
      625 грн.
    2. По фото. Состояние отличное...
      4000 грн.
    3. Стан по фото, близький до ідеального. Розмір як у стндаотної пряжки Вермахту. Чудовий екземпляр в ко...
      2950 грн.
    4. Ремень British Army M37
      600 грн.
    5. Бляха РСЧФ СРСР, розмір 75 мм х 50 мм, стан за фото, міцна.
      300 грн.
  2. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Ещё нет. Начинается самое трудное, внутренняя часть. Там всё очень и очень тяжело. Нужно перебрать линзы, хотя бы так чтоб хоть что то там виднелось. Щяс там потёмки кромешные. На днях проварю ещё рас корпус снаружи, для надёжности и зачерню. на этом думаю будет пауза с поиском подходящих линз. Или буду делать. За одно займусь поиском винтиков.

    Стрипа подобається це.
  3. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.592
    Адреса:
    Евразия
    А мой прицел пока ждет своего часа. При разборке лопнула одна взаимовогнутая линза. Из-за этого руки опустились, точнее говоря переключились на другие вещи. Но планы есть по изготовлению линзы. Искать подходящую практически не реально, даже если найдется подходящего диаметра, то радиусы кривизны могут быть другие. Сам думаю попробовать вылить с помощью канцелярского клея. Сделаю форму из пластилина. Получится что-то похожее для макета, хотя изображения скорее всего получить не удастся. Линзы полировать можно с помощью бор-машинки и войлочной насадки. Отчищается все до блеска (ржавчина, белые наслоения и т.д.).

    663 подобається це.
  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Такая же история, только расстройство из за гайки, как оказалось это пустяк на полтора часа работы.
    Я думаю сделать из дна бутылки или бутылька что больше подойдёт. По крайней мере попробую.
    Возьму струну для резки керамической плитки и попробую, помню в юности стекло из бутылки вырезал на понтофары на машину. До сих пор служат.
    Хочу сделать хотя бы на просвет и то хорошо будет. Если будем искать пути то найдём.

    Стрипа та Amadeus подобається це.
  5. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.592
    Адреса:
    Евразия
    Что касается железа, то это действительно пустяк. Всегда можно наварить или выточить новое. А вот со стеклом сложнее. Уточнял в аптеках, где очки заказывают, можно ли у них выточить линзу по размерам. Тетки смотрели как на сумасшедшего. Поэтому придется изобретать что-то самому.

    663 подобається це.
  6. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Вот вот. После своего железа тоже делаю паузу. По ходу буду искать варианты замены линз.

    Стрипа та Amadeus подобається це.
  7. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.592
    Адреса:
    Евразия
    А если выточить из оргстекла? Выбрать очень прозрачное и приспособить на дрель.

    663 подобається це.
  8. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    у япошек есть табличка по этим прицелам...по ней можно определить (по номеру прицела) оптическую систему девайса... системы линз были трех вариантов (1:ZF41TypeI 2:ZF41TypeII 3:ZF41/1)
    http://homepage3.nifty.com/zielfernrohr/ZF41database.pdf

    по клейму, по центру прицела можно определить производителя:

    bmj: Hensoldt & Sohne Optische Werke A.-G., Wetzlar
    cag: Swarovski, Tyrol, Austria clb: Dr. F. A. Wohler, Kassel
    cxn: Emil Busch A.-G., Optische Industrie, Rathenow
    ddv: Oculus, Berlin dow: Opticotechna G.m.b.H., Prerau, Czech
    dym: Runge & Kaulfuss, Rathenow eso: Rodenstock Optische Werke, Munich
    emv: Hertel & Reuss, Optik u. Feinmechanik, Kassel
    fvs: Spindler & Hoyer, Gottingen
    fzg: Feinmechanik G.m.b.H., Kassel
    gkp: Rufs & Co, Kassel
    jve: Ernst Ludvig Optisches Werk, Weixdorf
    kov: Etablissement Barbier, Benard et Turenne, Paris
    mow: Seidenweberer Berga C.W.Crous & Co., Berga/Elster

    какие размеры линзы? просветлённая?

    Барс-Дима, 663 та Amadeus подобається це.
  9. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.592
    Адреса:
    Евразия
    Линза вогнутая, та которая стоит рядом с линзой выпуклой, в которую смотреть надо. Диаметр 14,9 мм. У меня на кроне единственное клеймо, что немного видно вроде duv

    Останнє редагування: 12 чер 2015
  10. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    duv - это клеймо производителя крона , вот небольшая подборка по клеймам:
    https://snipercollection.wordpress.com/category/1918-to-1945/german-scopes/zf41/

    Amadeus подобається це.
  11. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.592
    Адреса:
    Евразия
    Похоже у меня ddv судя по фото с сайта. Система линз ZF41TypeI

    663 подобається це.
  12. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    1: ZF41 type1
    первый дизайн с его развитием. Очень ранние не несут "ZF41" обозначение.

    [​IMG]

    2: ZF41 type2
    Внешне улучшенная версия type1. Система линз такой же, как type1. Только сделаны Cxn (Эмиль Busch).

    [​IMG]

    3: ZF41 / 1
    Внутренне улучшилось (упрощенный) вариант типа 2. Имеет два меньше линзы. Внешний вид похож на type2, только разница в том, длина глазной клетки (дольше, чем type2, а это значит, сфера трубка немного короче).

    [​IMG]

    Барс-Дима, tankis, 663 та ще 1-му подобається це.
  13. Amadeus

    Amadeus Stabsfeldwebel

    Повідомлення:
    1.592
    Адреса:
    Евразия
    Вот у меня на первый больше похож. У него "крутелка" не выступает, но на корпусе прицела слабо просматривается zf41

  14. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Идея не плохая, на уровнях строительных из оргстекла колбы стоят, служат. Только при работе с ним нужны не большие обороты и чтоб не нагрелось. А так попробовать можно.

    Стрипа та evgen84 подобається це.
  15. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

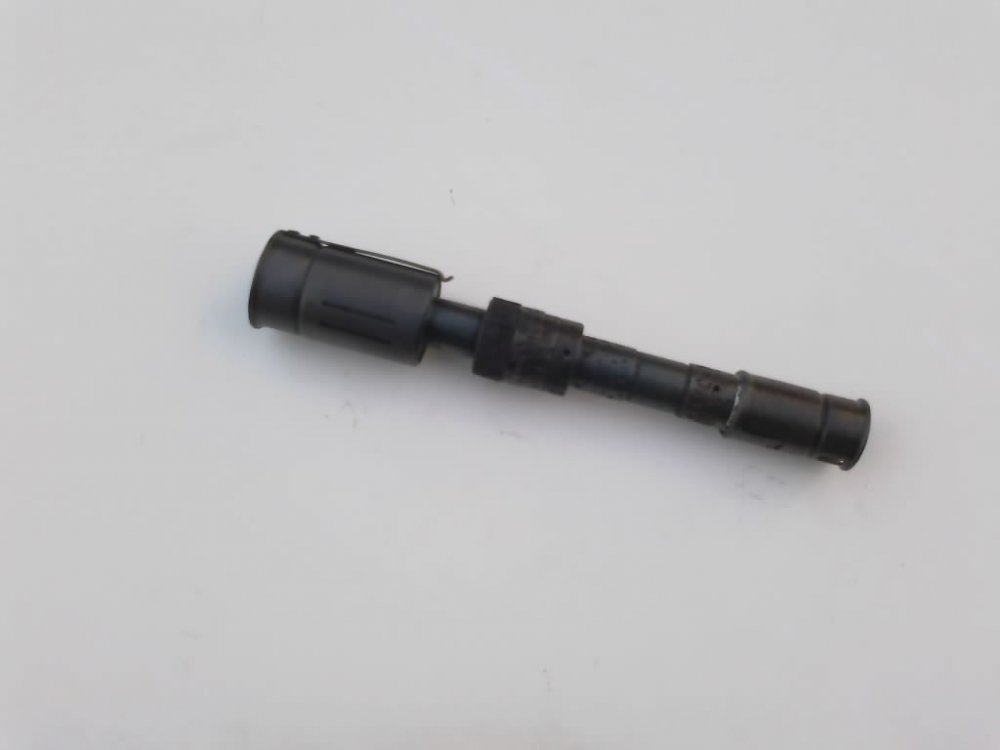

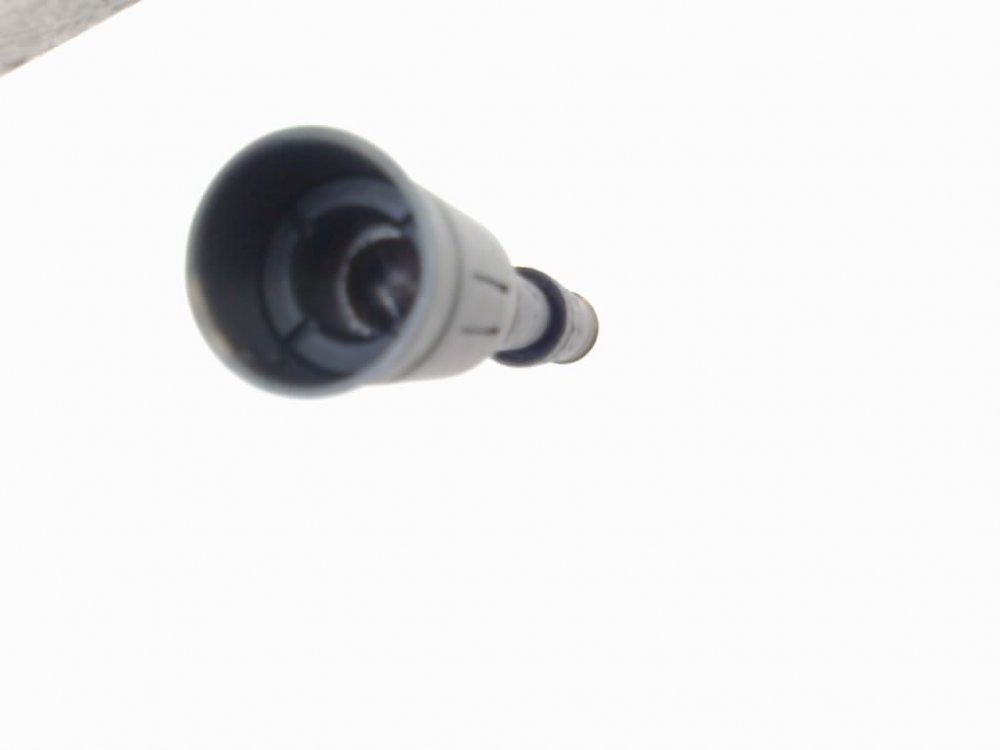

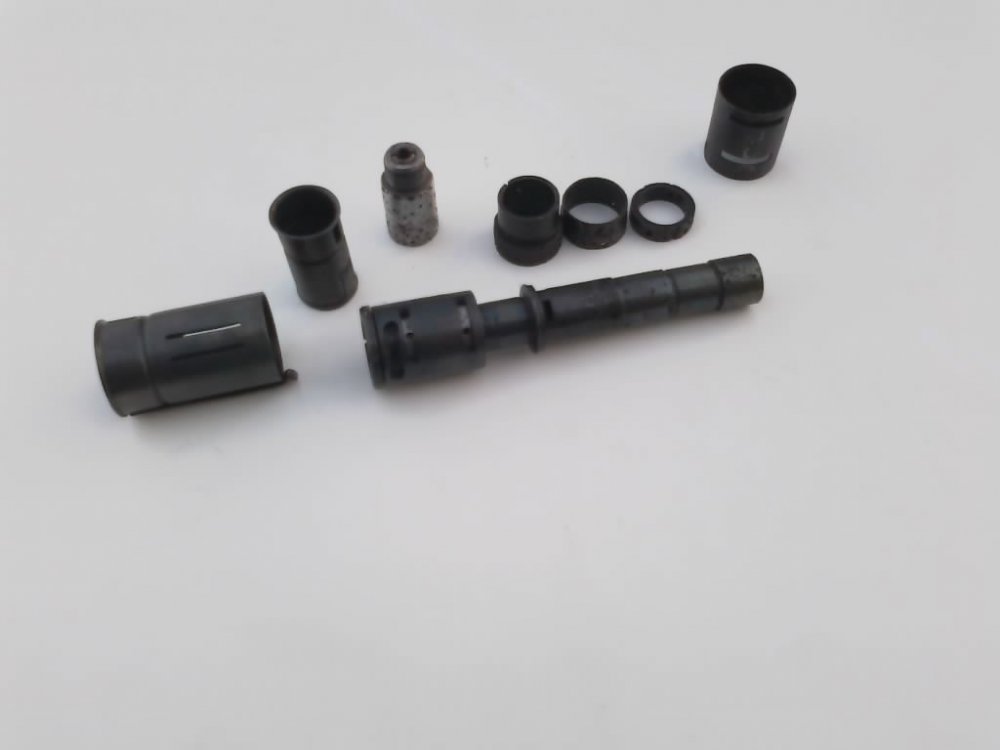

    Что получилось. Для виду уже хорош, ещё хоть как то добиться просвета в нём. Функционировать не будет это ясно. Работа будет продолжена когда то..


    Images:

    Helmut Raiser, P38, Butterfinger та 6 іншим подобається це.
  16. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина

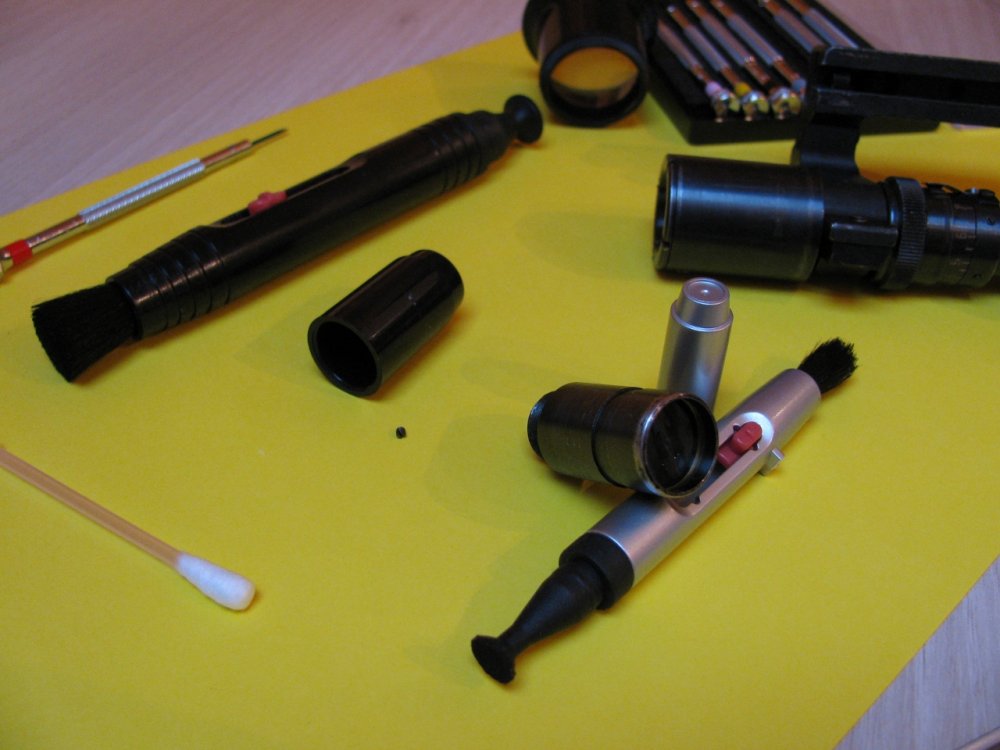

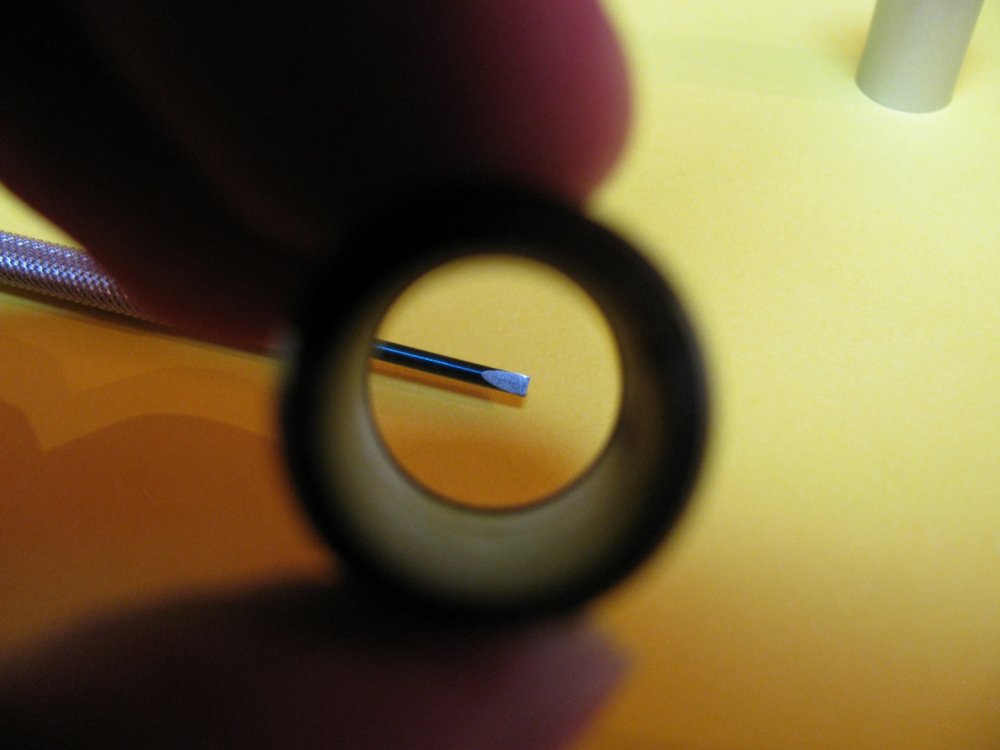

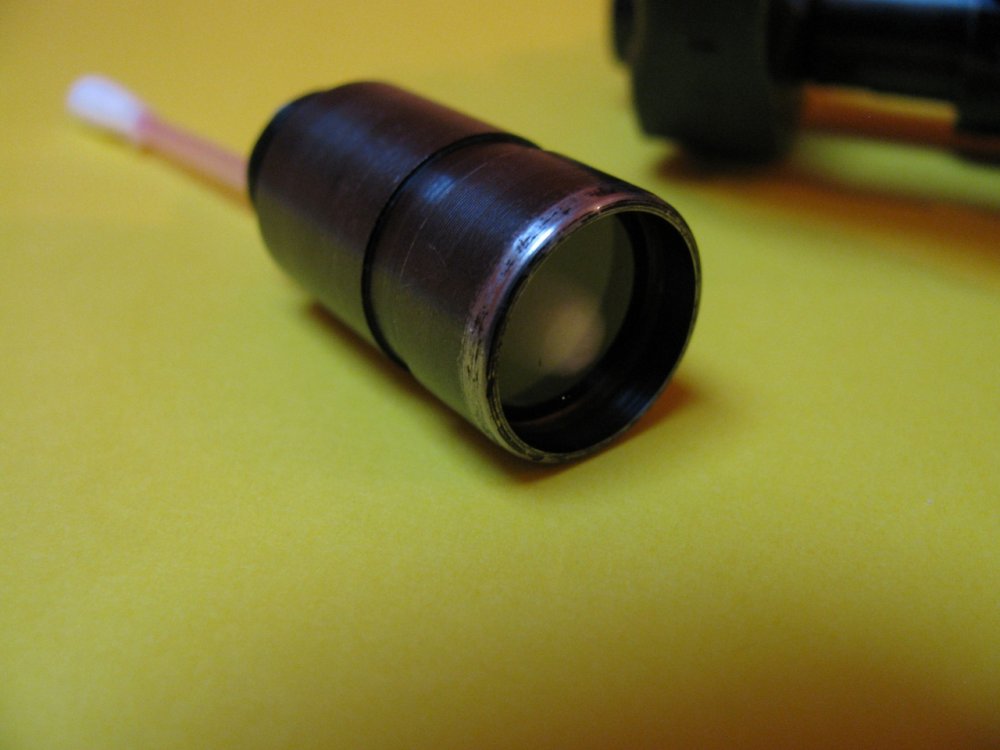

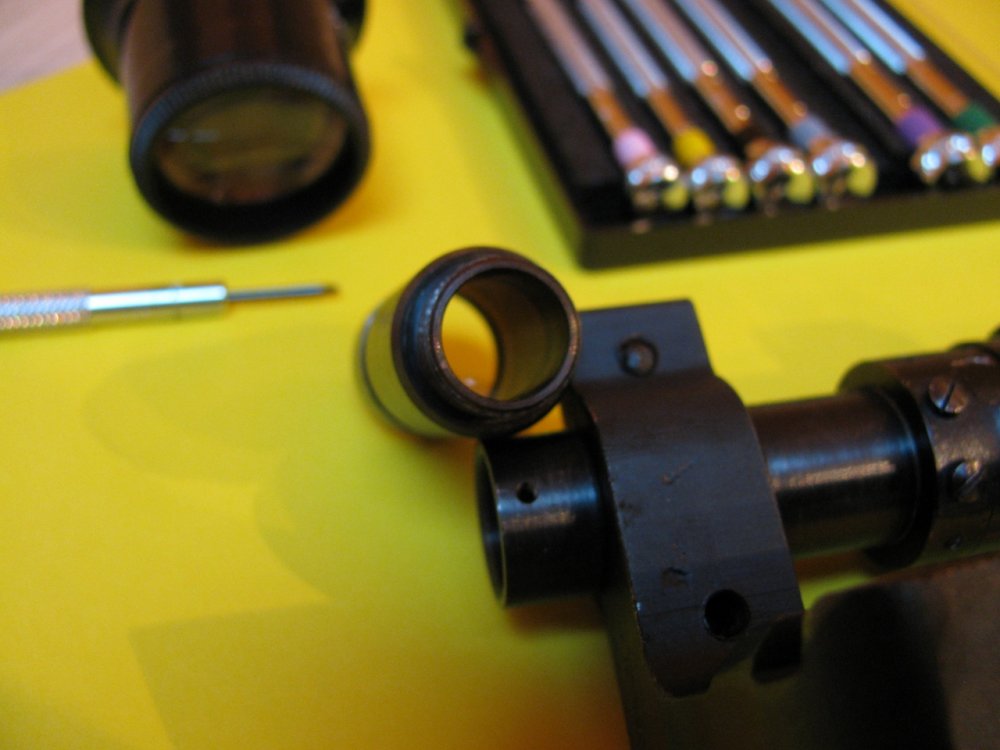

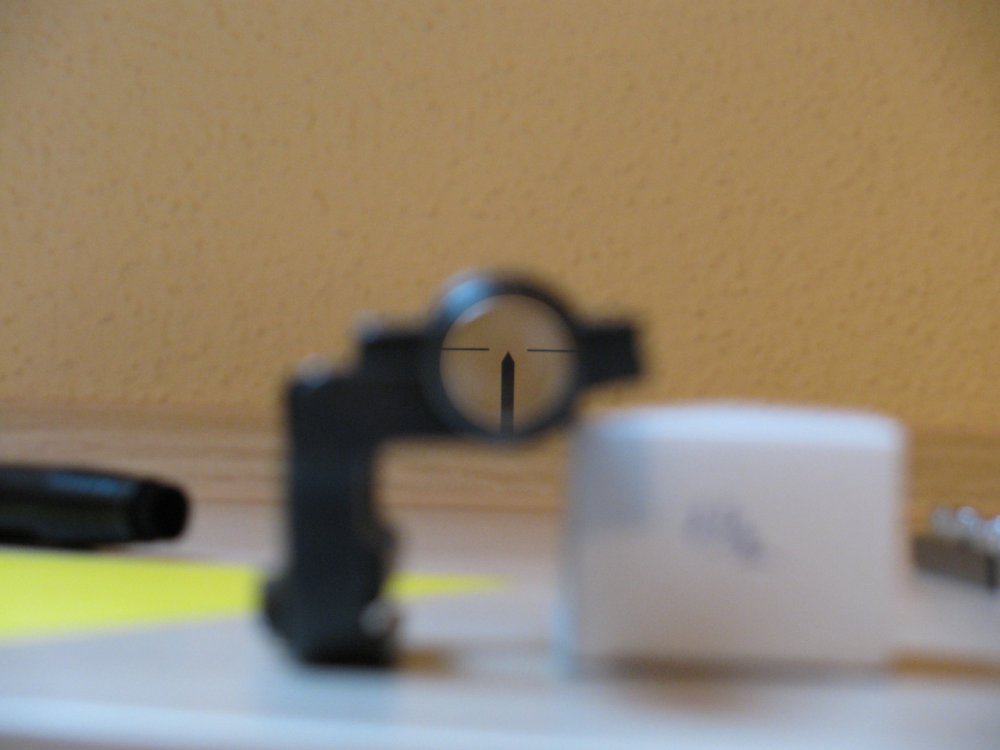

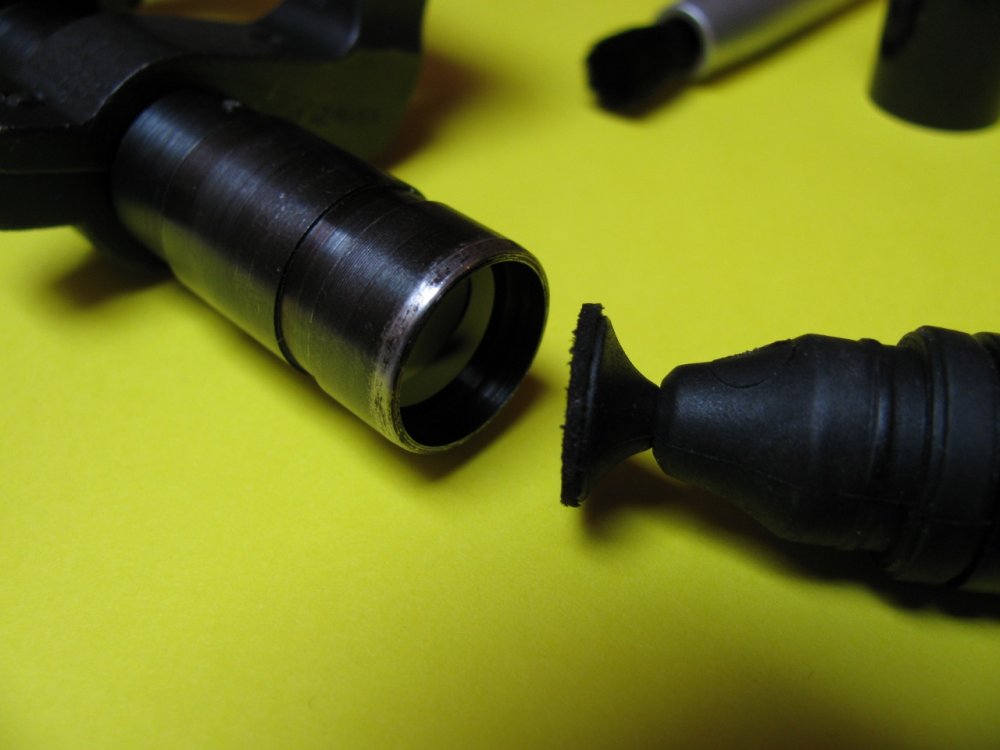

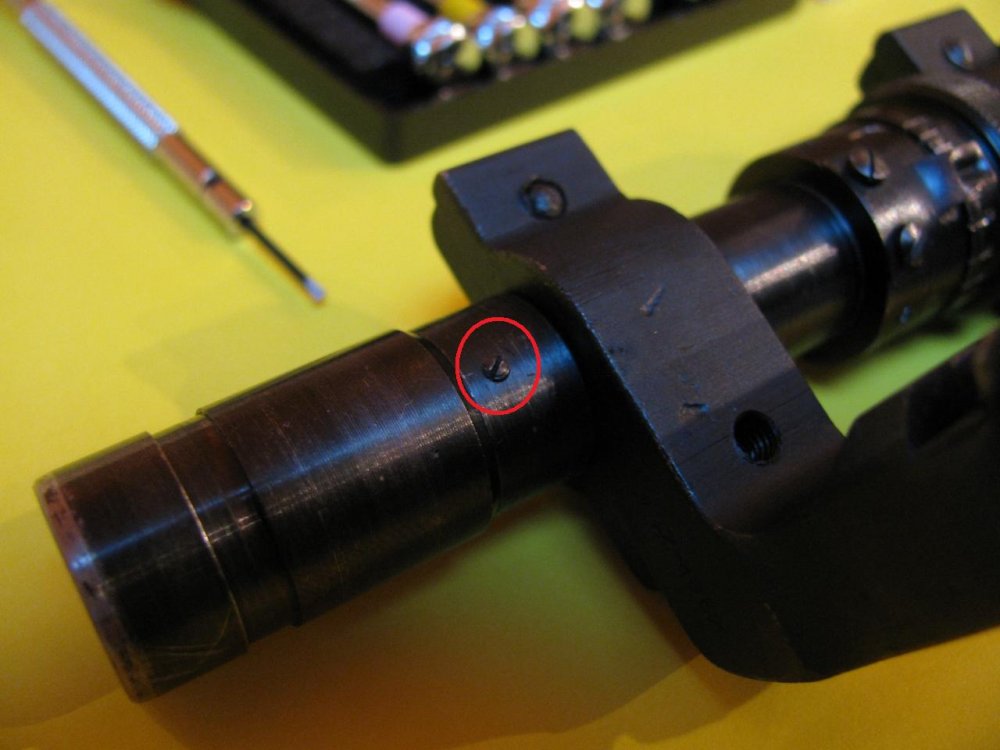

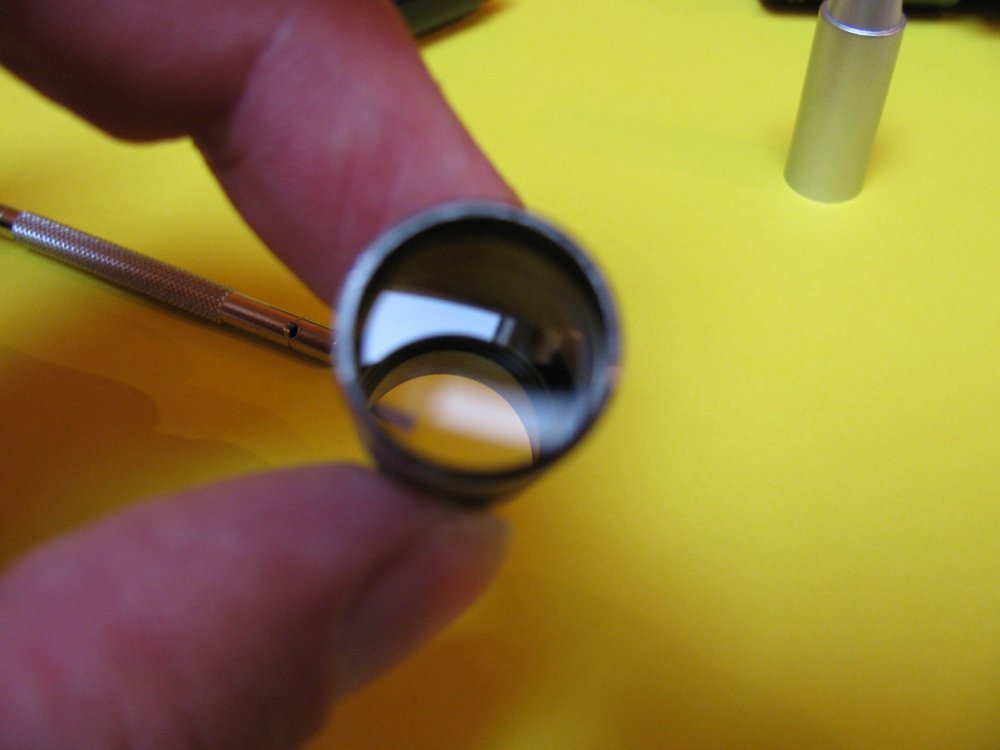

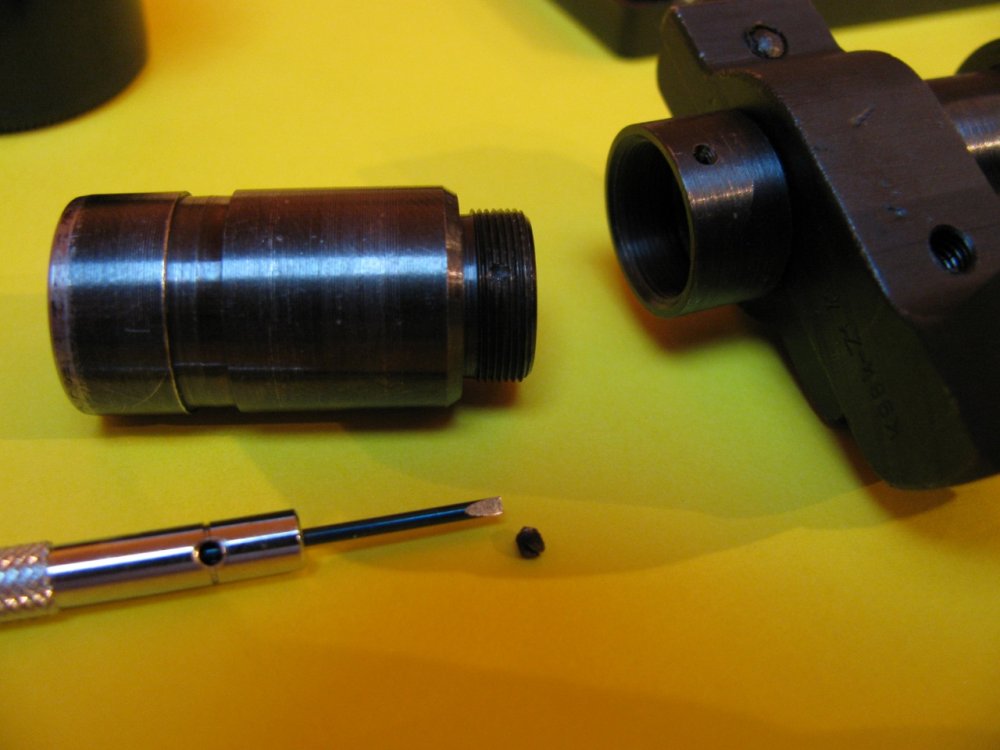

    разборка и чистка ZF41 / 1 в фотографиях:
    img_0901.jpg img_0902.jpg img_0903.jpg img_0905.jpg img_0911.jpg img_0906.jpg img_0907.jpg img_0908.jpg img_0910.jpg

    tankis та 663 подобається це.
  17. Йозеф Оллерберг.

    Йозеф Оллерберг. Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    502
    Хороший макет zf только остатки раковин, немного не в тему ну а так работа на 5+

    663 подобається це.
  18. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Здесь вы правы по своему. Я их специально оставил, они меня вдохновляют, что прицел не полностью новодельный хлам, а частичка истории с своей длинной судьбой. Макеты создаю только для себя и себе в радость. Делюсь идеями для таких же молодых душой людей. Есть желание мастерить, почему бы и нет.

    БОЛЬШОЙ ХОМЯК, Стрипа та evgen84 подобається це.
  19. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    что-то я не вижу на схеме взаимовогнутой линзы...какая из них?

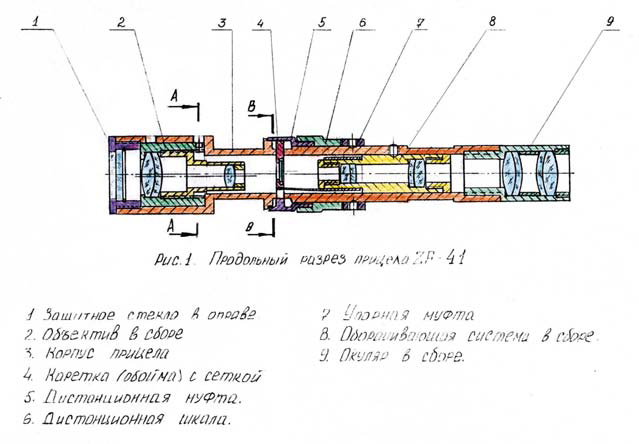

    Вот статья в журнале "Калашников" за 2005г про этот прицел...
    http://www.kalashnikov.ru/upload/medialibrary/6e6/50_55.pdf

  20. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

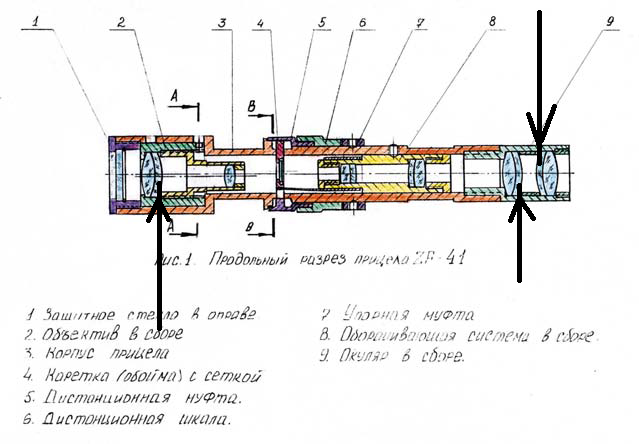

    Images:

    Стрипа подобається це.
  21. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    такие линзы называются "выпукло вогнутые"...я поэтому и засомневался...
    [​IMG]

    663 подобається це.
  22. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.
    Здесь вы правы, но, мы же поняли о чём идёт речь. Не автомобиль обсуждаем.

    Стрипа подобається це.
  23. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    А остальные линзы как? живые?

  24. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Відгуків:
    12
    Лоти
      на продажу:
    0
      продані:
    17
    Повідомлення:
    7.582
    Адреса:
    Україна.

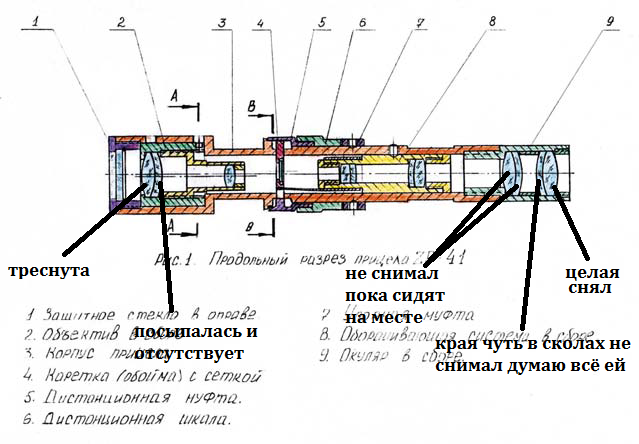

    Как то так.


    Images:

    upload_2015-6-12_23-59-3 (1).png
    Стрипа подобається це.
  25. vic1111

    vic1111 Stabsfeldwebel

    Повідомлення:
    651
    Адреса:
    Украина
    такие линзы, стоящие в паре, называются "ахроматическая склейка" ...они представляют собой сложную линзу, состоящую из рассеивающей и собирающей линз (которые делаются из разных сортов стекла), чаще всего склеенных между собой оптическим клеем...поэтому чтобы изготавливать их самому нужно освоить кучу специальностей...гораздо проще будет подобрать готовые склейки от другой оптики...от окуляров дешевых биноклей, от объективов старых фотоаппаратов, от готовых окуляров для телескопов(их выпускают для астрономов с разными диаметрами и разными углами), от старых микроскопов....такой тип окуляра(как на прицеле) называется "симметричный" или
    окуляр Плёссла...линзы не обязательно должны быть "один в один" с родными...по диаметру могут быть чуть меньше (на линзу ставится компенсирующее колечко) либо чуть больше (тогда нужно стачивать края линзы, это более геморно)...по фокусным расстояниям тоже могут быть небольшие отличия (это регулируется дистанционными втулочками)...
    вот например продаются готовые линзы 16мм...
    http://ru.aliexpress.com/item/Achromatic-lens-16mm-f-l-8mm-dia/601667595.html
    померяйте свою склейку, может удастся что-то подобрать...

    Останнє редагування: 13 чер 2015
