Реставрация Luger P.08

а бы шо ляпнуть...

я не гадаю,а прошу совета знающих,кто по клеймам соображает-тот подскажет.
И перестаньте совать свой нос в мой ударник,он хорош,особенный)

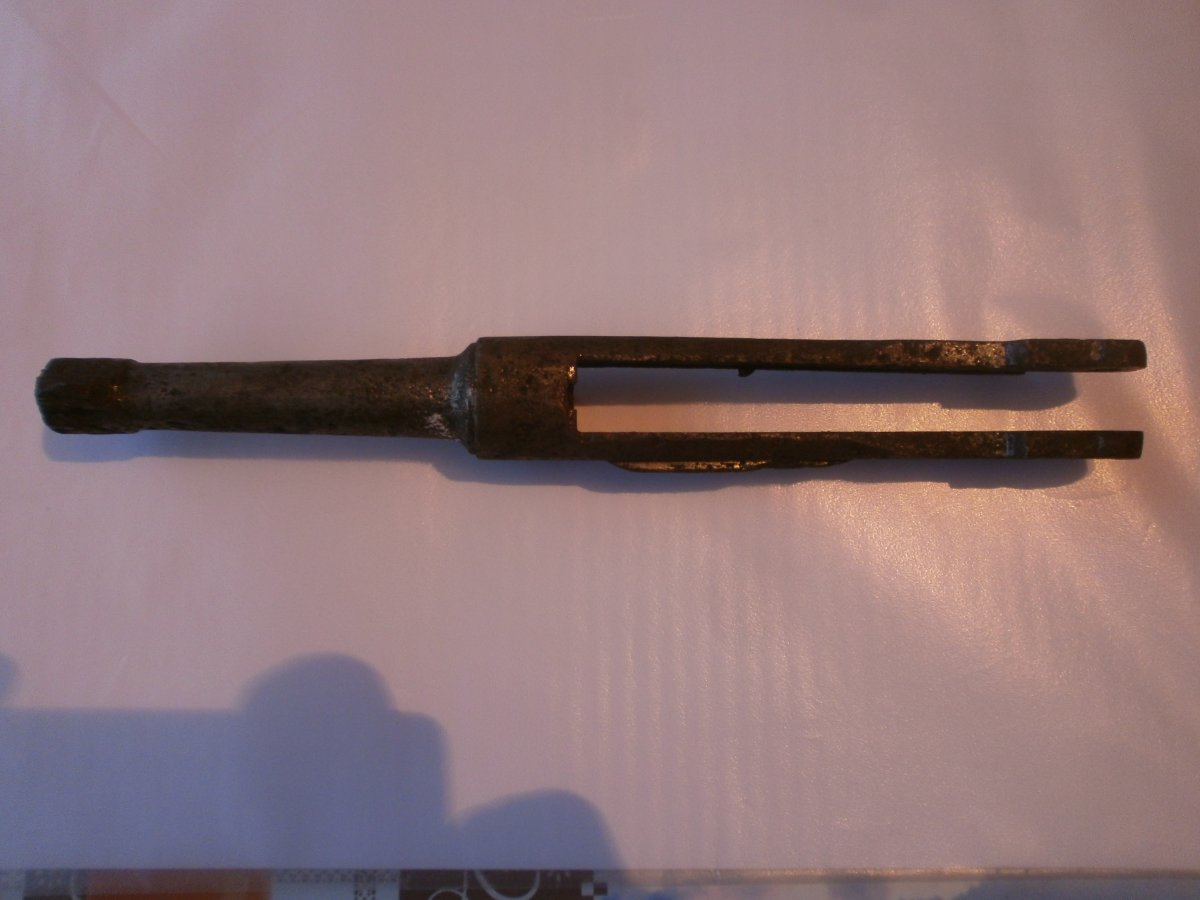

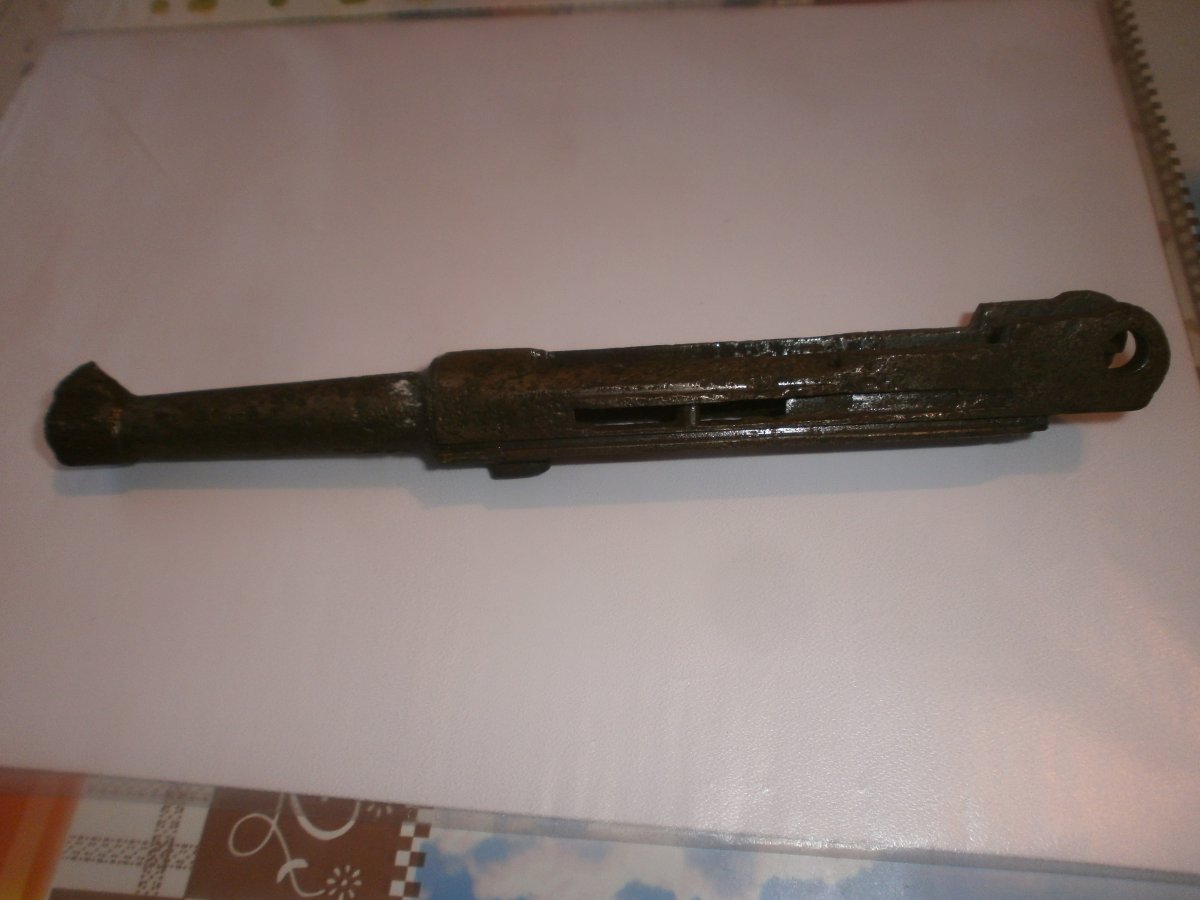

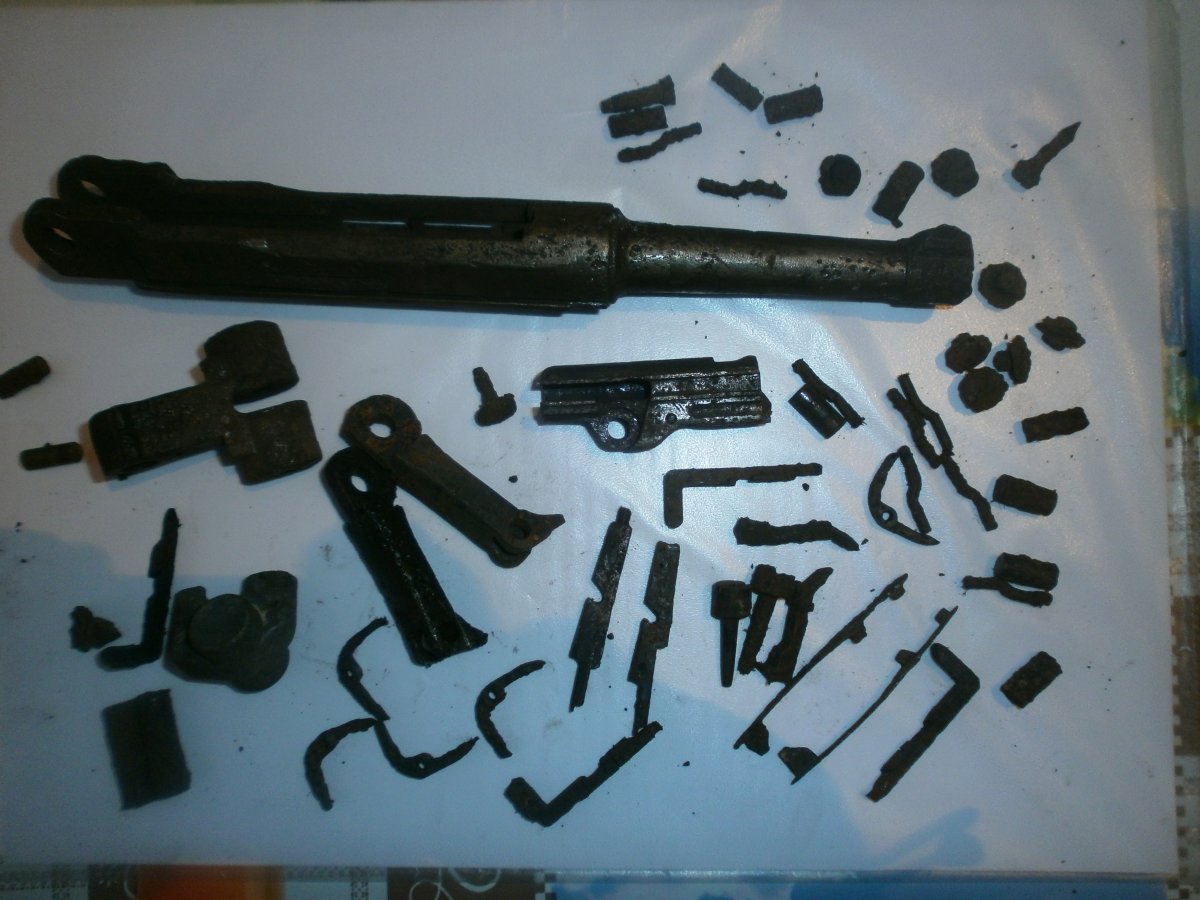

а хиленьких девайсов,я посмотрю не видели....мой по виду чердачного сохрану,а провалялся в земле больше чем вы ходите по свету.



Злой камрад по ходу попался



Посмотрите сюда и может чтото полезное найдете для себя. https://reibert.info/threads/luger.487950/

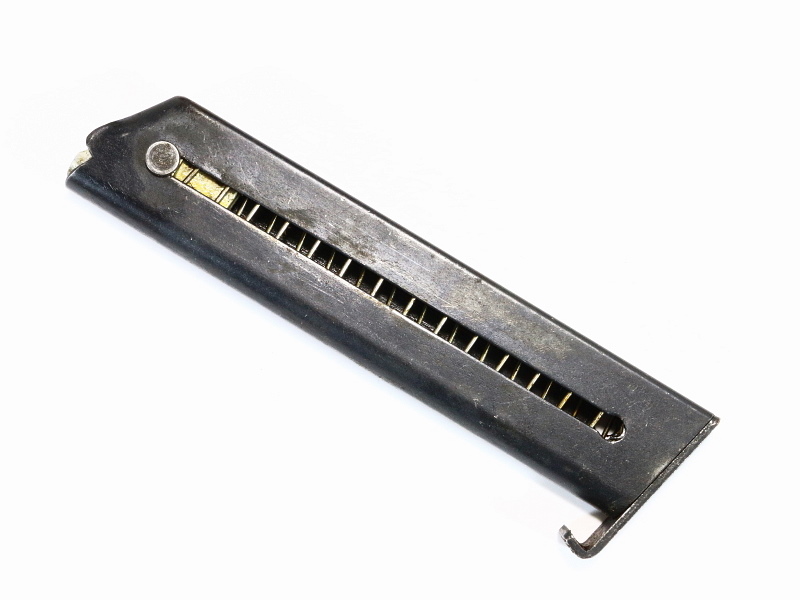

При неболшой доработке можно использовать магазин од LAHTI L-35.



главное клеймо "42" - фирма братьев Маузеров

вот его "братья" :



спасибо,это весомый факт.
а не подскажете в какой промежуток лет ставились такие клейма? (просто видел S/42)



С сентября 1939-го где-то по 41-й
(потОм оне только 2 последние цифры гОда)

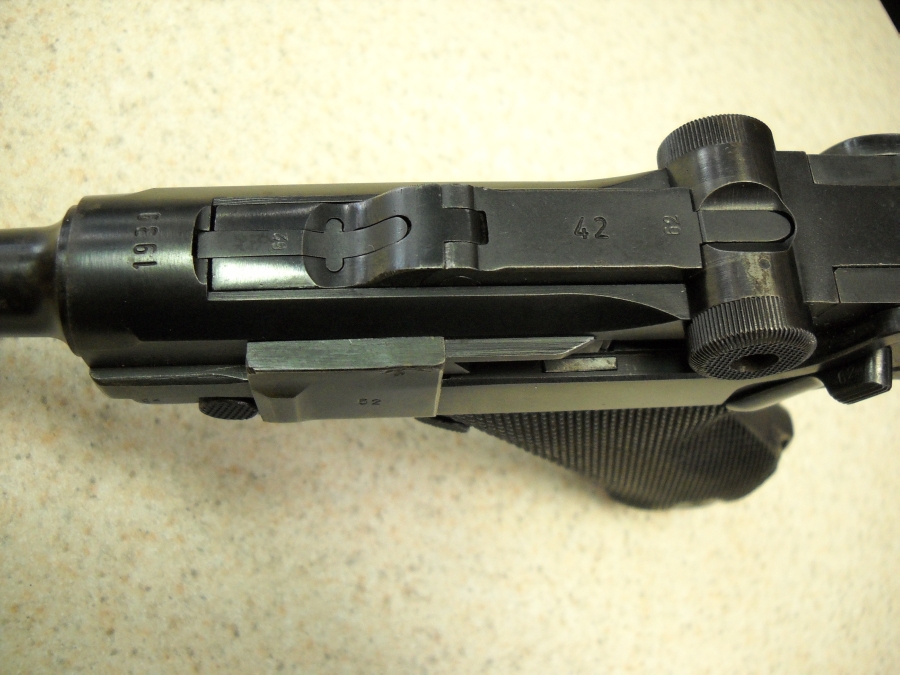

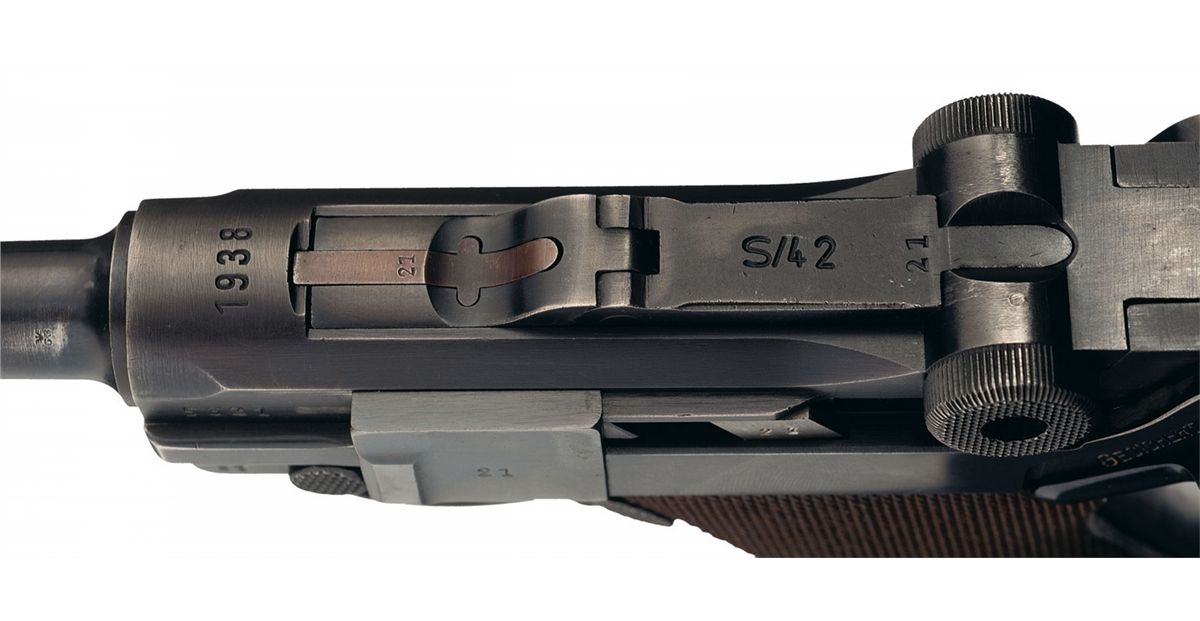

фото 1 - до сентября 1939-го - фирменный код "S/42"

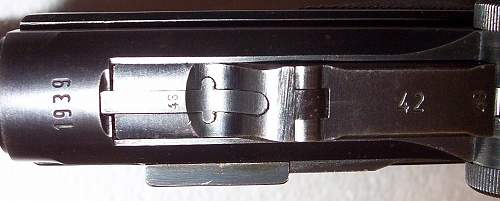

Фото 2 - с 1941-го год "41" и дрУгой шрифт кОда фирмы



значит таки это 1939 !
спасибо вам!,теперь можно и обваривать,шлифовать смело,частично зная историю пистоля



...ну, если не всплывет четвертая цифра нОмера - то это даже "сентябрь 39-го"

...а такОе приемочное клеймо встречАется на 98-х (оберндорфовских) маузерах :



нет,ее точно нет(взгляните фото,вроде не самые хреновые)
отчетливо видно 3 цифры номера возле ствола + на затворе 3 цифры.



Камрад! можно в твою тему? имею точно такой экземпляр собрался в схп замутить. Полно лишних деталей, теперь все сложить.



нужно)
вдвоем проще будет!



Благодарю, тема интересная!



Т.е можно смело говорить,что склепали Маузеры!)



...это известный факт из истории производства "Р-08".
в конце 1913 года фирма "ДВМ АГ" передала проектную документацию фирме "Маузер гебрудер АГ" для увеличения количества...

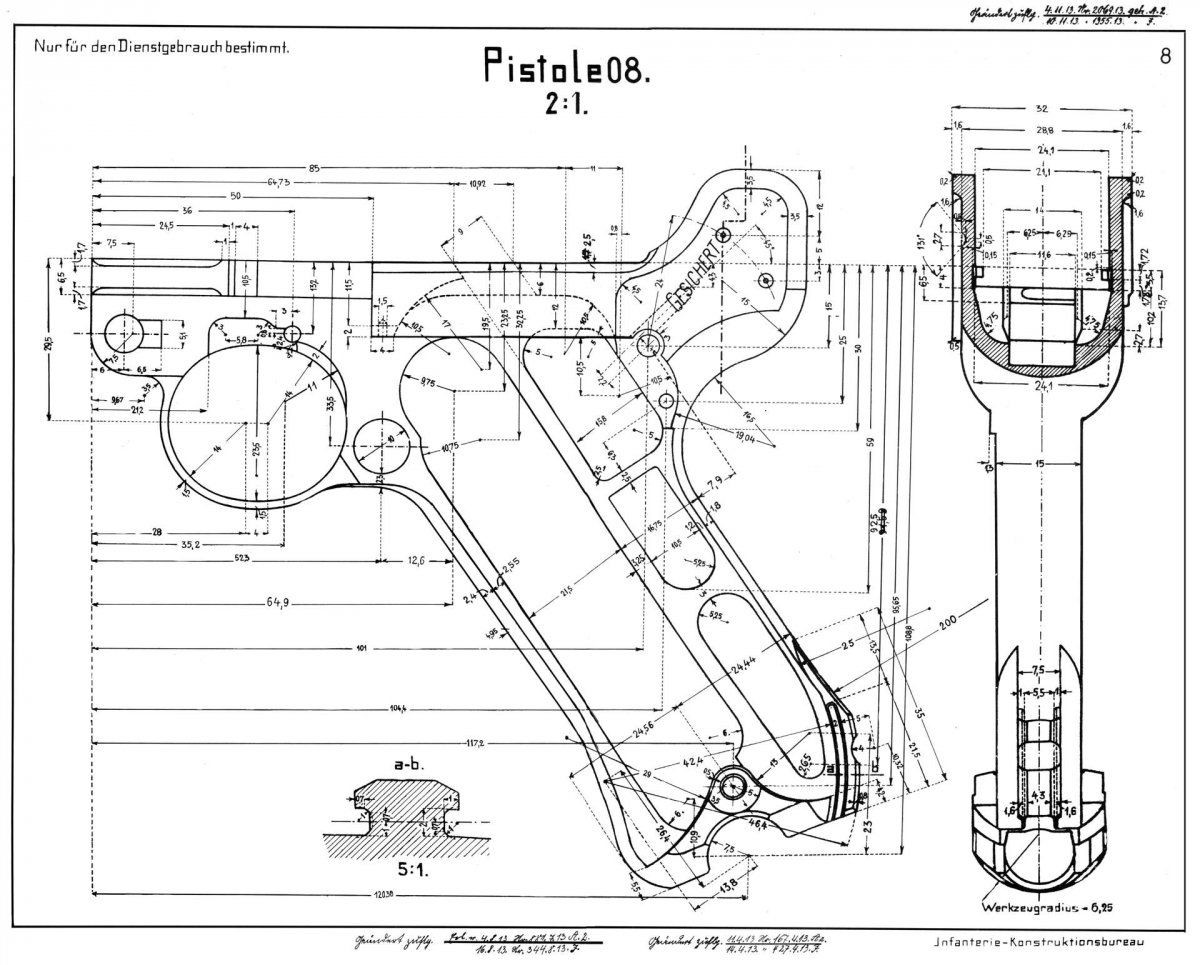

Эти чертежи фигурируют в И-нете, как самые подробные по данному образцу.
Однако нужно отметить, что на них ВИДНО, чем и как ранние "Люгеры" ДВМ отличались от последующих (ну, там Маузер, Зимсон, В-Ф Ерфурт и пр., версальские ограничения, прочие доработки...)
Как-то так...



вы очень помогаете,спасибо!
просто на все это нет времени..вроде историю изучил пистоля,а вот видать не всю..)

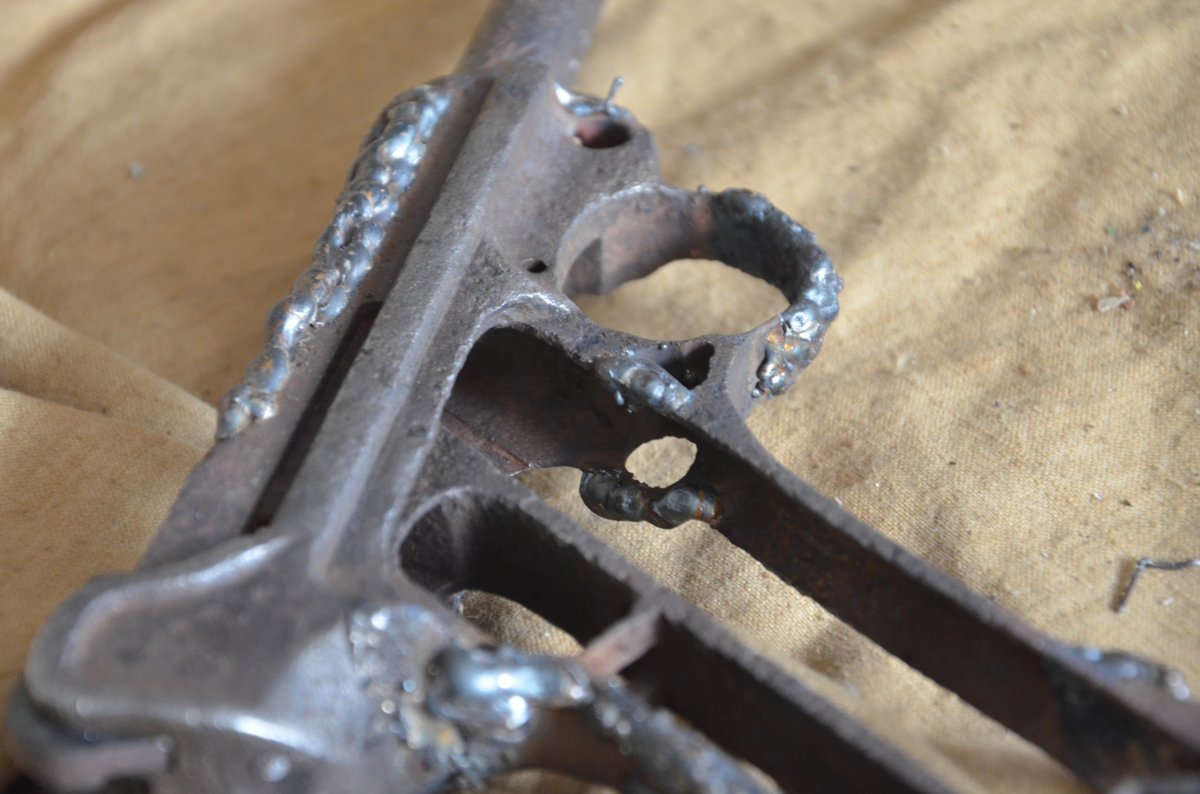

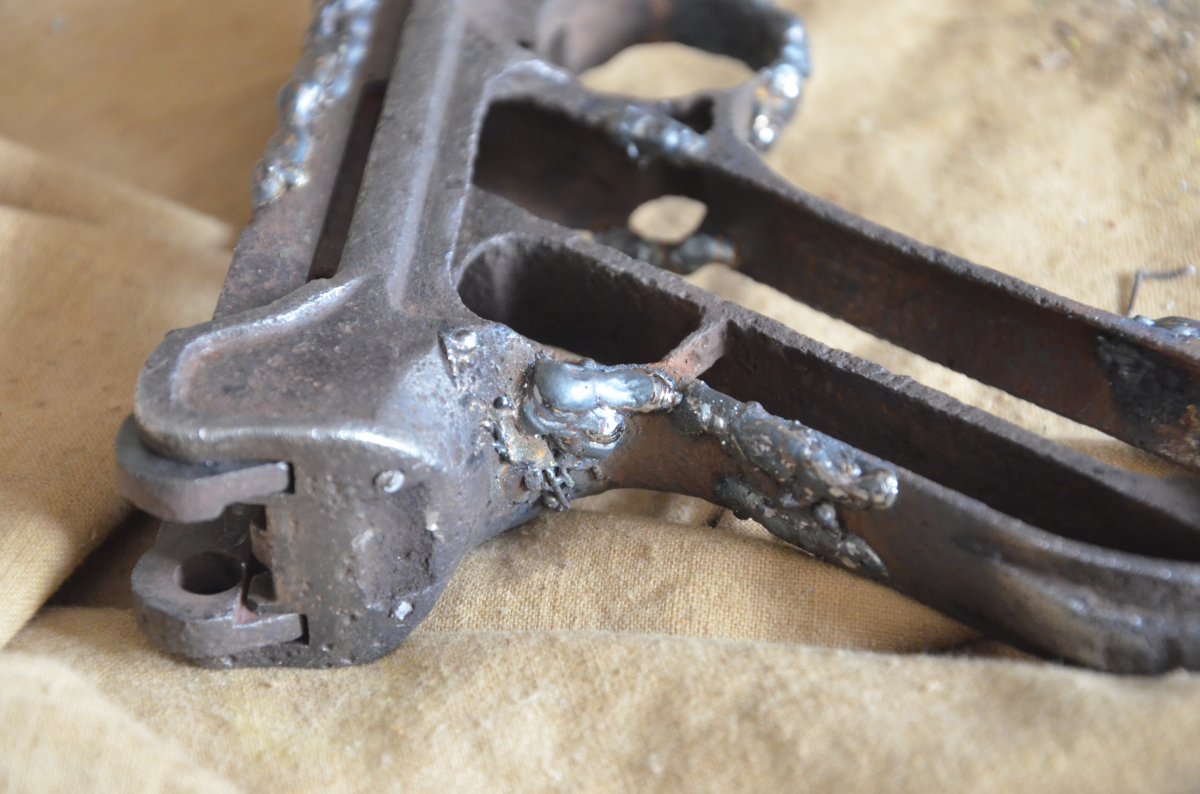

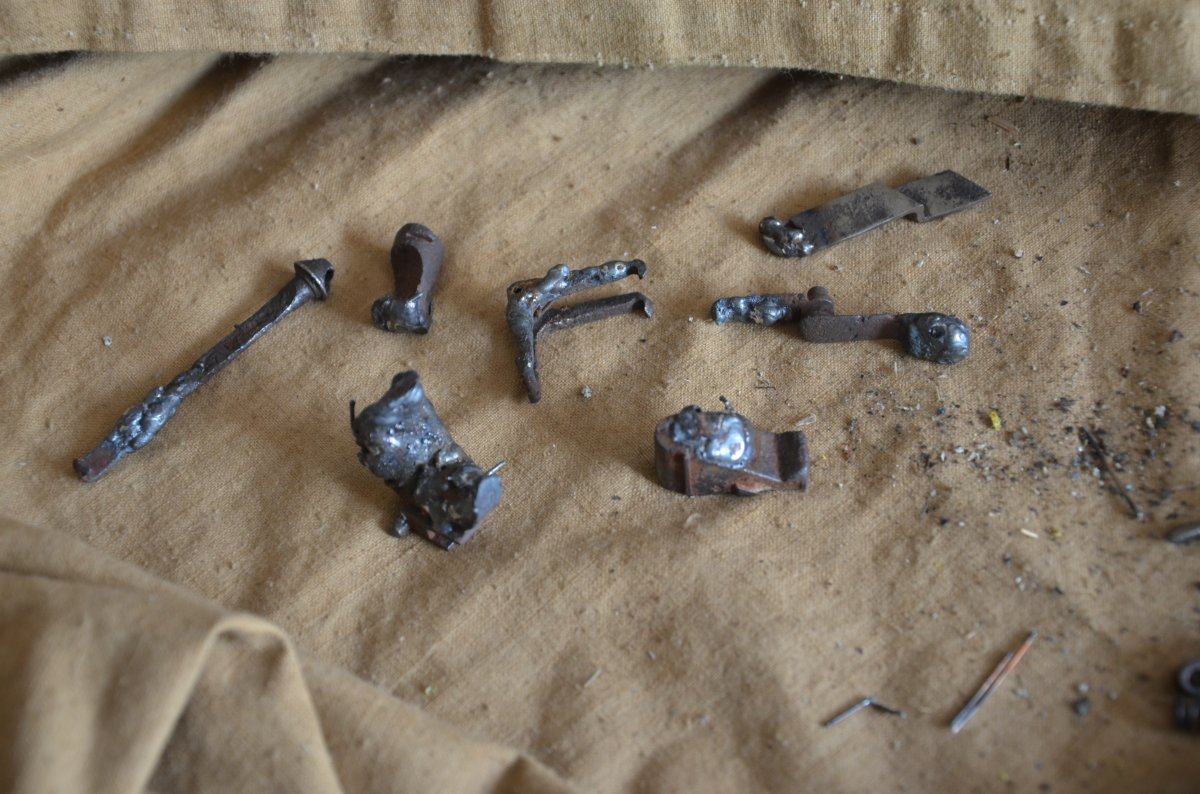

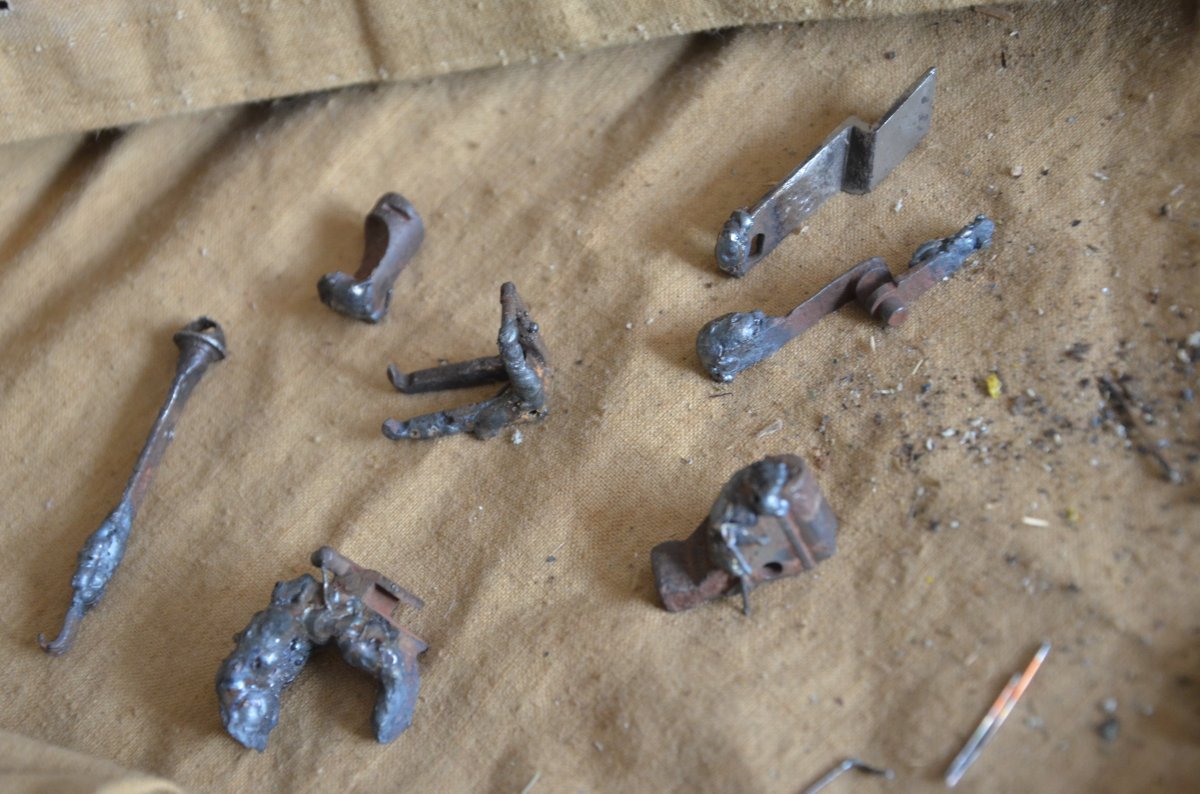

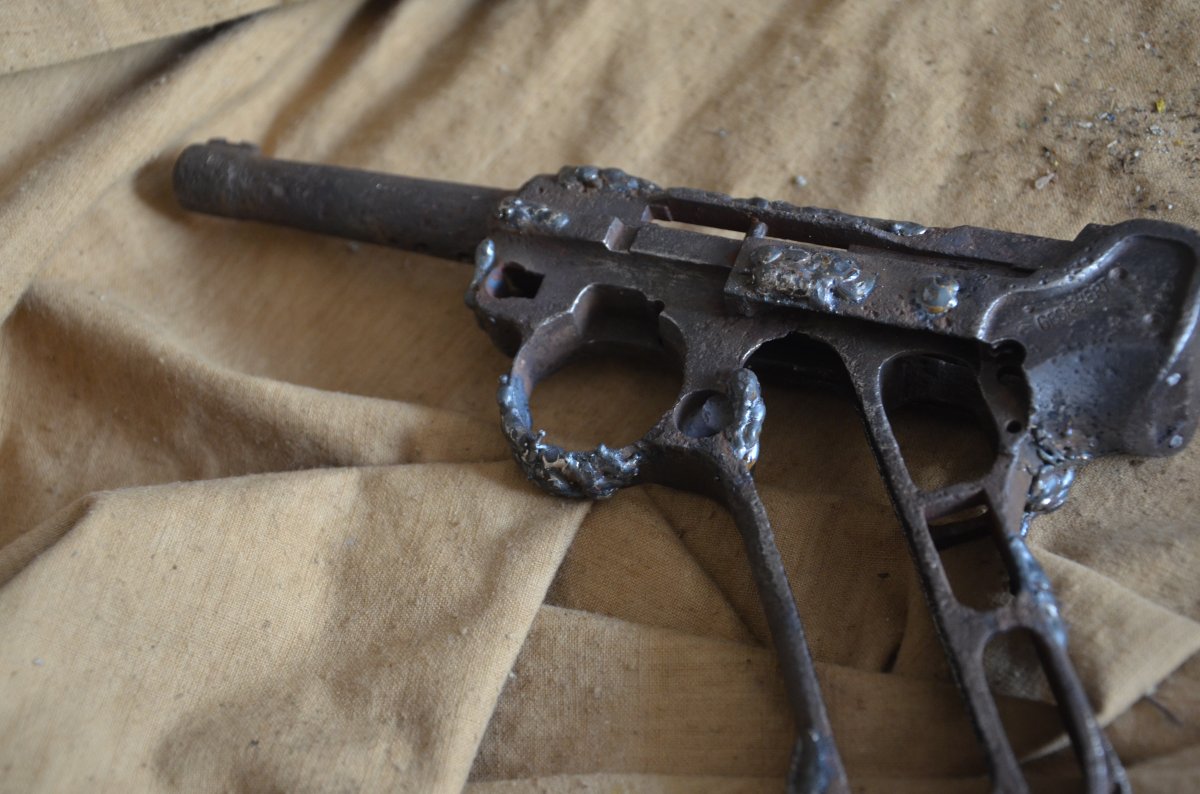

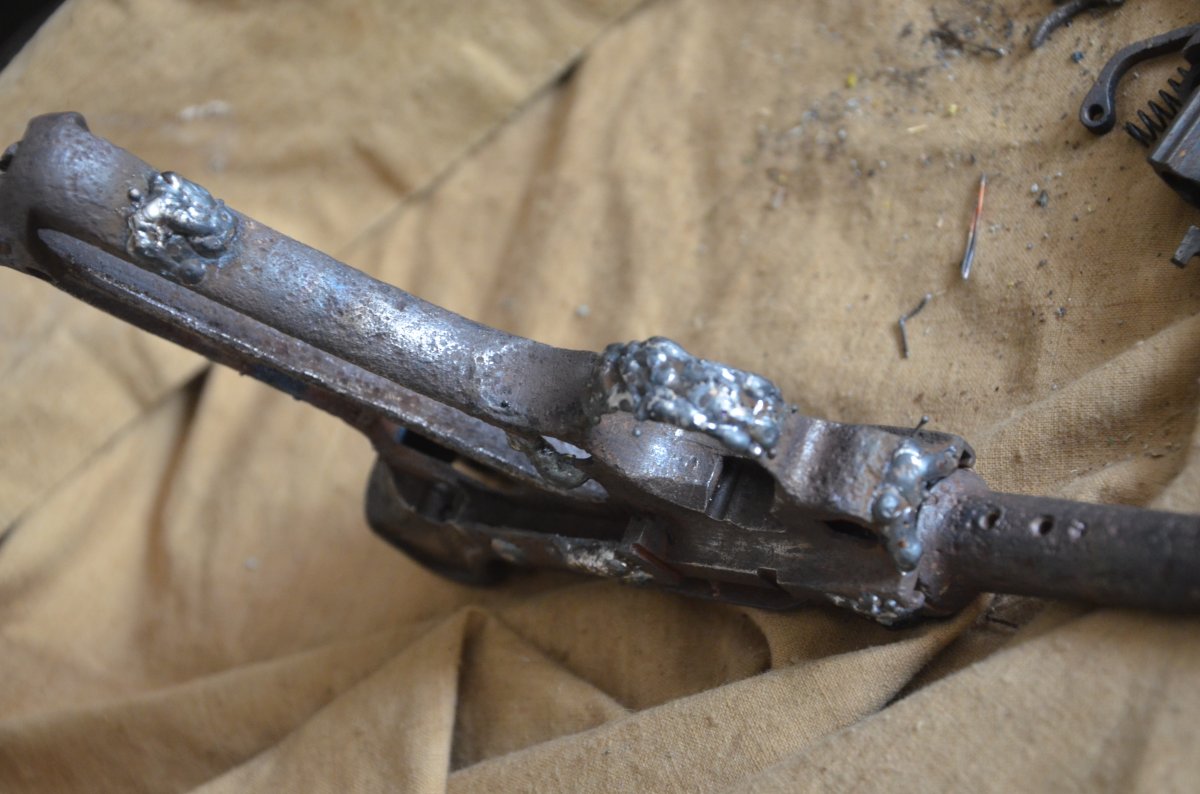

Побывали мы у сварщика..Ювелиром его тяжело назвать,но хоть что-то..

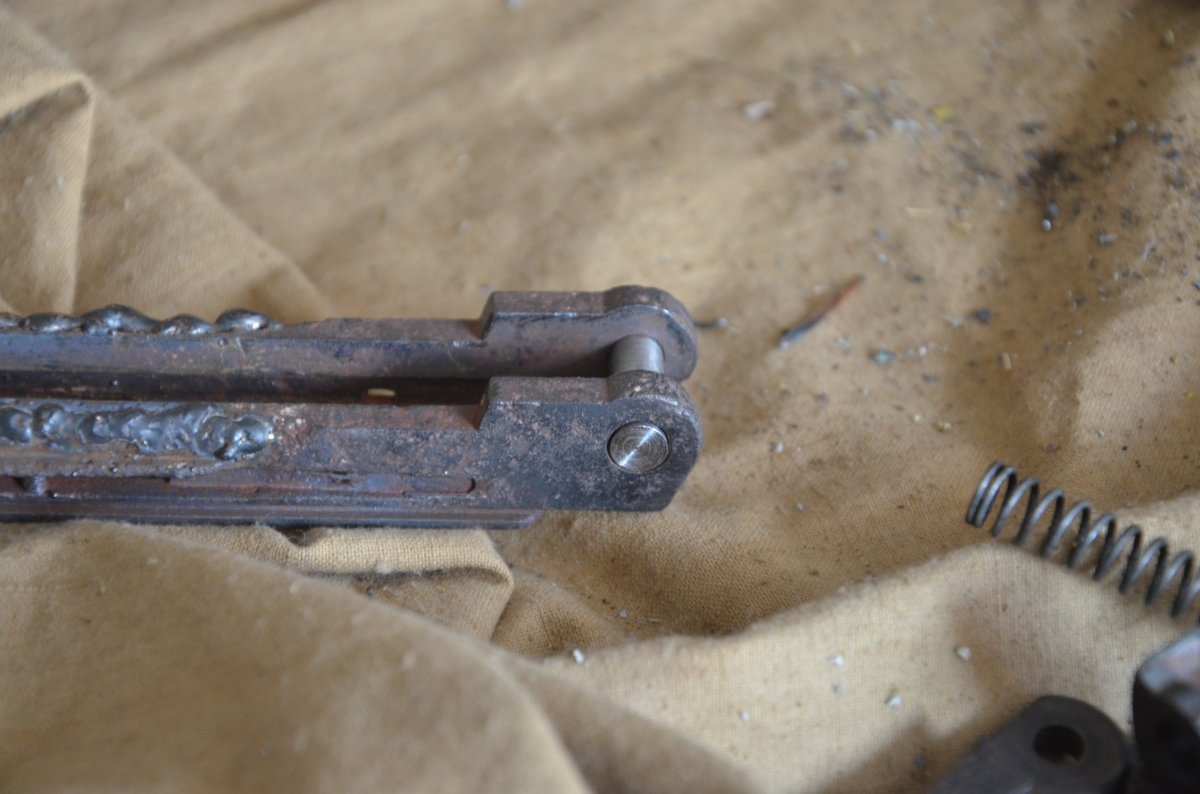

Попробовал сделать задний штифт (соединяющий затворную группу и затворную раму) Со второго раза вышло.И это с учетом,что % биения и отклонений у токарного больше..чем КПД ))



Люди!
у кого есть живой магазин на Р.08 , дайте пожалуйста все возможные замеры с корпуса магазина.
Я думаю будет полезно не только в этой теме..



Есть, но недам - нехочу.



Дело ваше



Размеры снять?



я и не знал что он у вас есть!
если можно,пожалуйста...с ценой в 2500 за магазин.я думаю не одному мне понадобятся чертежи..
авансом спасибо!



Чертежей в сети по люгеру хватает. Пытаюсь сюда сбросить - не получается (пишет, что изображение слишком велико), нужно сжимать размеры, модераторы поясните, что случилось, раньше такого не было. Могу на почту сбросить, тогда в личку пишите.



спасибо за активность.
я мало чего находил по чертежам..



Есть практически полная коллекция чертежей P-08/LP-08 в высоком разрешении. Что нужно - пишите в ЛС и давайте Е-мейл - форум накладывает ограничение в 1200 пикс, что для документации зачастую очень мало.
