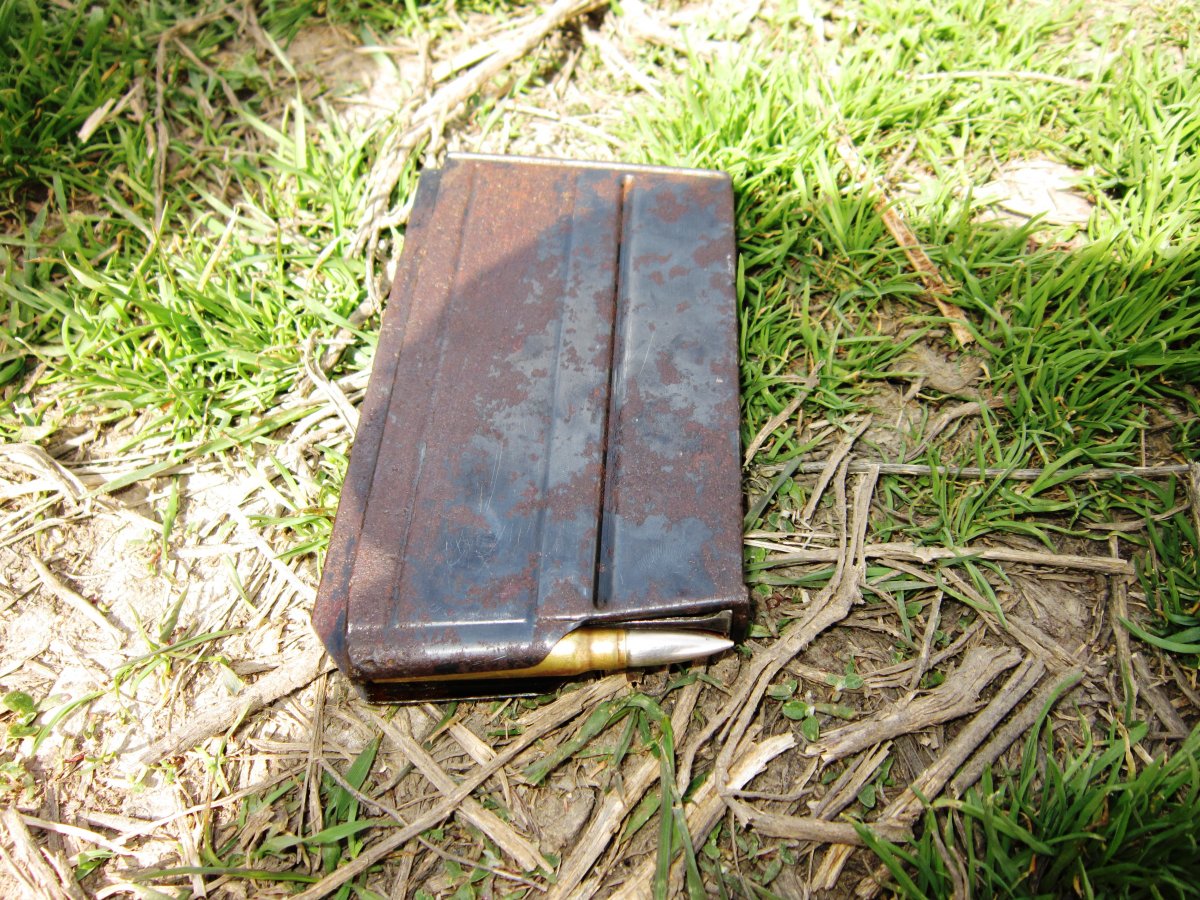

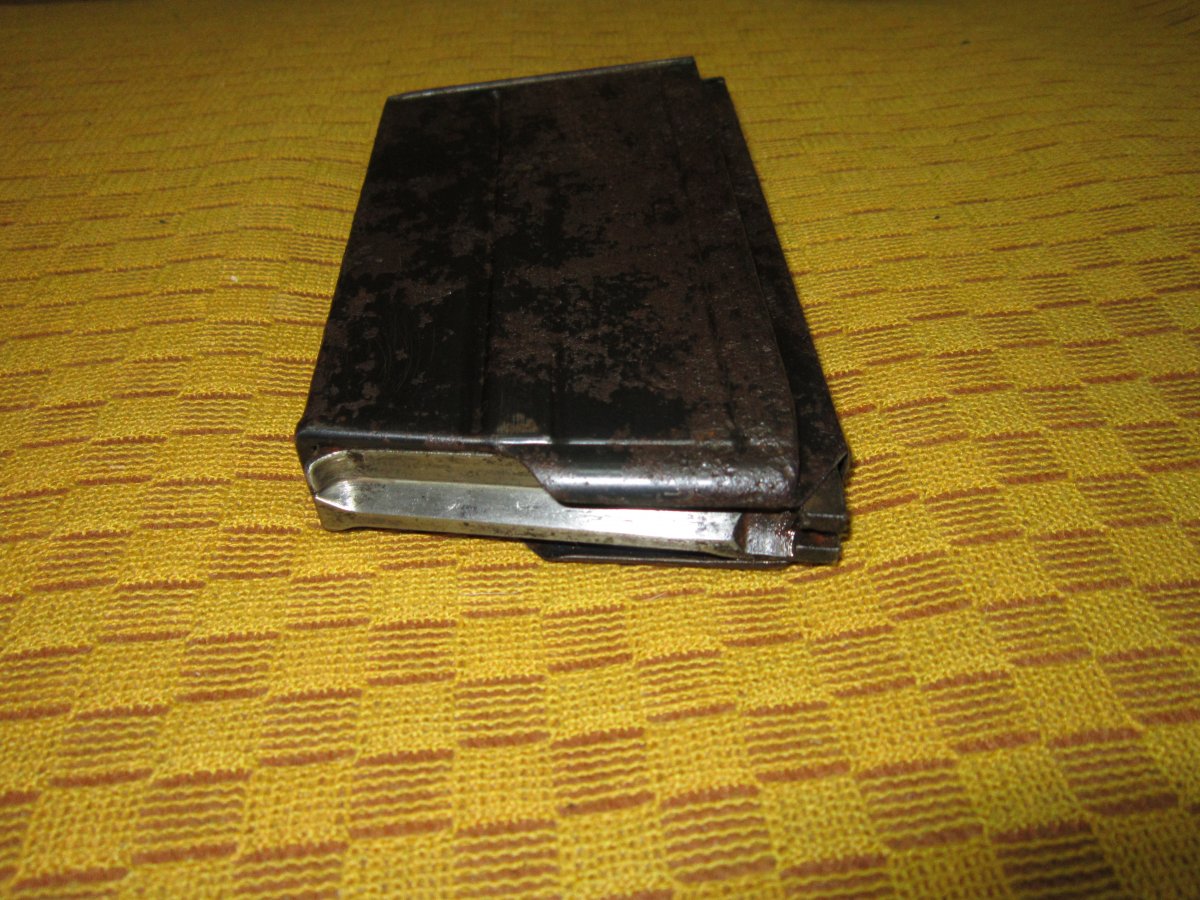

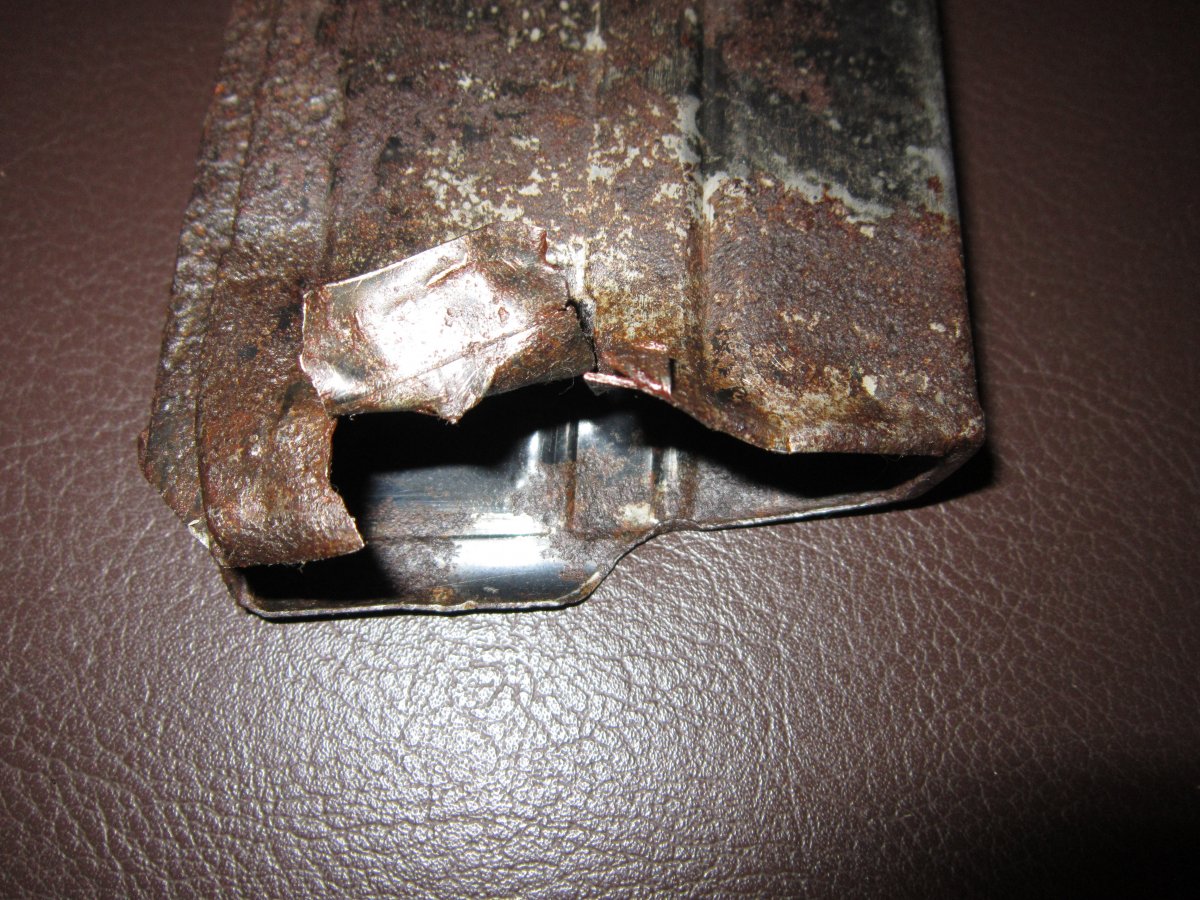

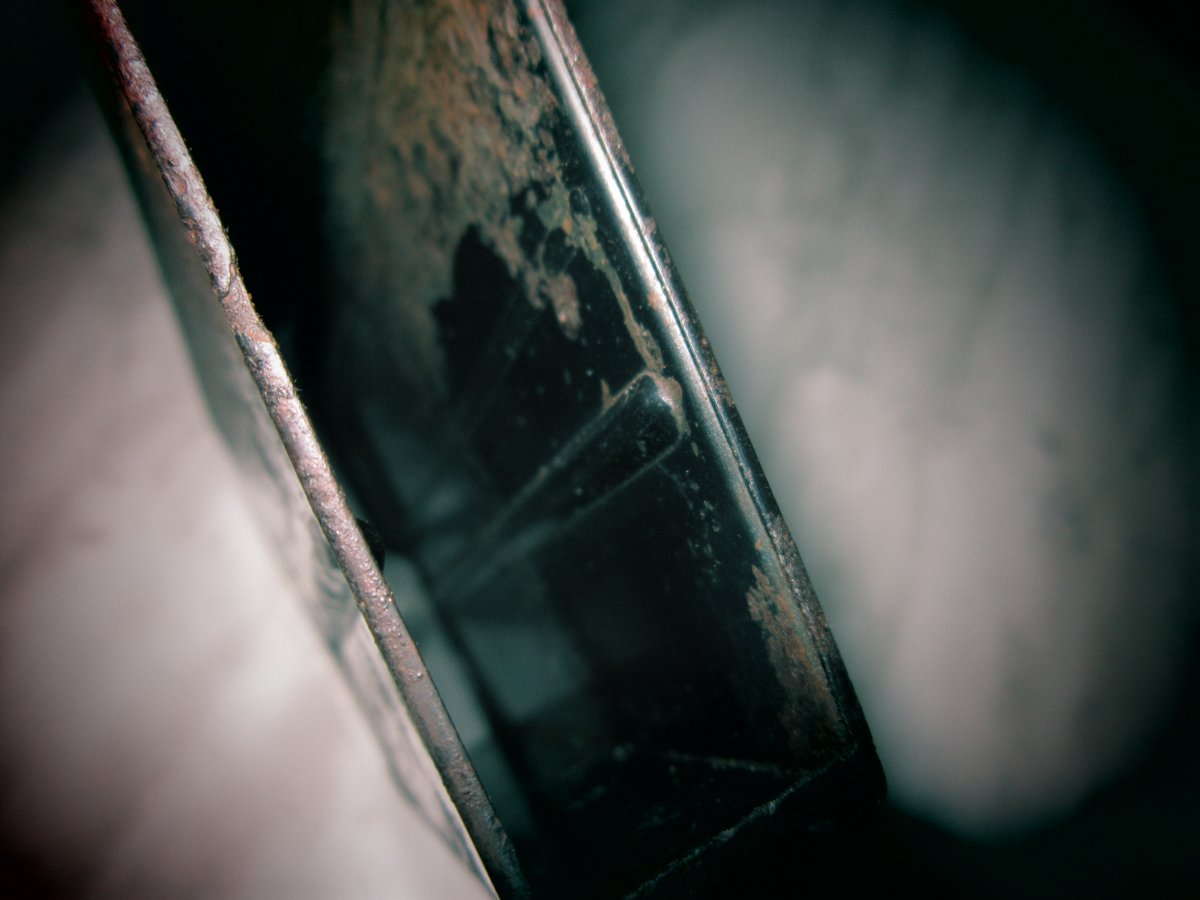

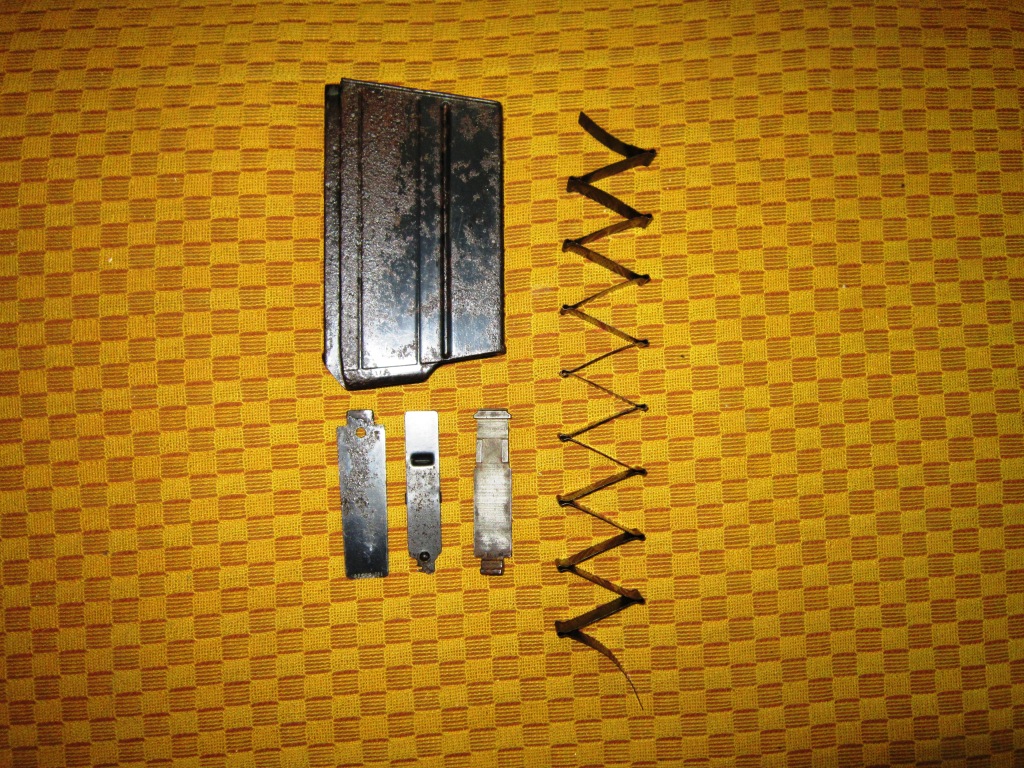

Приветствую уважаемое сообщество! Вот решил поэкспериментировать с привидением в божеский вид копаных предметов сохранивших оригинальное воронение. В качестве «подопытных» магазины к ручному пулемету ZB 26/30 использовавшемуся румынскими войсками. Надо признать качество воронения очень высокое – сохранилась глянцевость и идеальная гладкость вороненых деталей - это хорошо заметно внутри корпуса, воронились все детали кроме планки-подавателя. Некоторые детали – донная планка, торец – имели выраженную «пилу» и прорехи – это устранялось путем напаивания изнутри пластинок жести с последующем шпаклеванием и окраской. Сам процесс очистки – для начала «купание» в керосине с периодическим протиранием зубной щеткой с коротко обрезанным ворсом. По случаю раздобыл т.н. «авиационный керосин» - его растворяющая ржу способность оказалась гораздо выше чем у обычного. После «керосиновых процедур» - кипячение в масле-отработке. Ну а дальше обработка ржавых поверхностей преобразователем ржавчины.
А можете поподробнее сделать фото шпаклеванных частей? А то получилось вполне достойно, как для подземного магазина. Отправлено с моего m2 через Tapatalk
Все именно так! Ржавчина осталась, моя задача была сохранить воронение. С такими предметами есть несколько вариантов "развития событий" : Вариант 1 - прокислотить предмет, запаять раковины и дефекты, покрыть "холодным воронеием"; Вариант 2 - также прокислоить/либо электролиз, зашпаклевать раковины/дефекты, окрасить чёрной краской "под воронение"...при этих вариантах (возможно коллеги-реставраторы назовут ещё варианты) предмет приобретает вполне "респектабельный вид", но полностью утрачивается "родное" воронение, а для меня это было недопустимо. Так как сохранить воронение устранив при этом ржавчину не представляется возможным (во всяком случае я такого способа не нашел ) то получилось в итоге то что получилось - предмет имеет "копаный" вид с сохраненным первозданным воронением.
[QUэто="Teodor Pauli, post: 9063391, member: 18617"]щавелькою не пробували іржу знімати?[/QUOTE] Я до этого магазина пулеметного - экспериментировал на вороненых предметах и пришёл к неутешительному выводу - любые кислоты (!) в любых концентрациях (!) для работы с вороненым металлом дают отрицательный результат! Так например щавелька делает вороненую поверхность темно-серой и лишает глянцевости (проверено лично мною!). Насчёт ржавчины на моих фото могу сказать точно - под этой ржавчиной вороненой поверхности нет, это лишь ржавый металл.
Якщо поверхнева іржа достатньо розпушена гасом чи соляркою, можна її зішкрябувати канцелярським ножем.
А зачем такие сложности? Щетка зубная с обрезаным ворсом работает даже лучше....и что немаловажно не царапает вороненую поверхность.
За таким предметом тогда уход нужен или основательная консервация. Хотелось бы узнать ваши планы на такие девайсы.
Сам не раз задавался таким вопросом - как сохранить родное воронение, но полностью избавиться от ржавчины. Да, за все кислоты не скажу, но слабый раствор лимонки растворяет воронение очень быстро. Обычно приходится снять всю ржу и воронение кислотой, а потом воронить все заново, например хим. оксидированием в щелочи и селитре. Думал, может Вы чего-нибудь нового открыли. А может и дальше экспериментировать с углеводородами, замачивать в керосинах, солярках и т.д. на длительный срок, возможно так максимум ржи будет уничтожен. А если замачивать в щелочи тоже воронение сойдет? Например взять тот же крот и в нем на пару недель замочить. Есть в оружейных магазинах щелочное масло, как оно действует на воронение, думаю не портит его, иначе бы охотники не пользовались, но при этом очищает от ржавчины.
Вы определенно "в теме"! Я не экспериментировал со щелочами, но предполагаю что эффект будет примерно тот же - имел опыт просто с мытьем вороненого предмета обычным хоз.мылом (щелочь) - воронение приобрело серо-пятнистый вид. Еще раз повторюсь - приоритет моих работ сохранить родное воронение, все варианты с полной очисткой и воронением заново - это как говорят у нас в Одессе "две большие разницы". Для меня во всех моих работах - аутентичность всегда на первом месте, здесь с магазинами я лишь немного позволил черной краски в шпатлеваных местах и то потом "маскировал" их ржавой пылью чтобы сгладить переход. Ржавчина кстати максимально вычищена, как видите не до белого металла - иначе вид получается уродский, и консервация что надо.
Да вобщем то "керосиновые ванны" и "масляные варения" - консервация лучше не придумаешь! При этом агрессивная химия не использовалась, поэтому в условиях "на полке" думаю проблем не будет. Насчет планов вопрос не понял?
Изучил немного информации по форумам кто как сохраняет воронение. К сожалению универсального 100%-го метода не обнаружил. Единственно, пару интересных советов почерпнул. 1) используют трансмиссионное масло класса GL-5, сохраняет воронение, разъедает ржавчину. 2) балистол, результат не самый лучший. 3) вд-40 как и балистол. 4) ортофосфорная кислота, как вариант кока-кола или спрайт, если предмет высокоуглеродистый, то будет на выходе черный...на счет сохрана воронения сомневаюсь. 5) щелочное масло, не пробовал. 6) многие советуют керосин, но обезвоженный, для этого нужно прокалить соль на сковороде, чтобы вышла вода, затем засыпать соль в емкость с керосином и плотно закрыть на 5-6 дней, затем керосин без осадка перелить в другую емкость и смазывать им предмет под контролем, у него якобы скорость разъедания ржавчины быстрее, чем у обычного.
Солевой раствор керосина - это уже пожалуй агрессивная химия - думаю воронение "не возрадуется". Остальные методы пожалуй "в отстой". Да кстати - важно не просто сохранить воронение но и чтобы воронение сохранило свой натуральный цвет
Я думаю соль в керосине не растворится...Ее функция,скорее всего,вследствие гигроскопичности,впитать в себя часть воды из керосина,притом не растворяясь в нём же.
если я не ошибаюсь, то воронение - это и есть ржавчина. т.е. пленка ржавчины, предохраняющая металл от окисления. Отсюда вывод : бороться химией - утопия. Только механическая чистка справиться с поставленной задачей
Гуд,смотрится супер,насчет консервации,воск,силикон,после керосина можно думаю и так,на наш век хватит...
Я снимаю ржавчину с вороненных деталей при помощи масла и трения ржи ребром латунной (медной) монетки латунь воронение не царапает, ржа вместе с маслом вытирается ветошью.

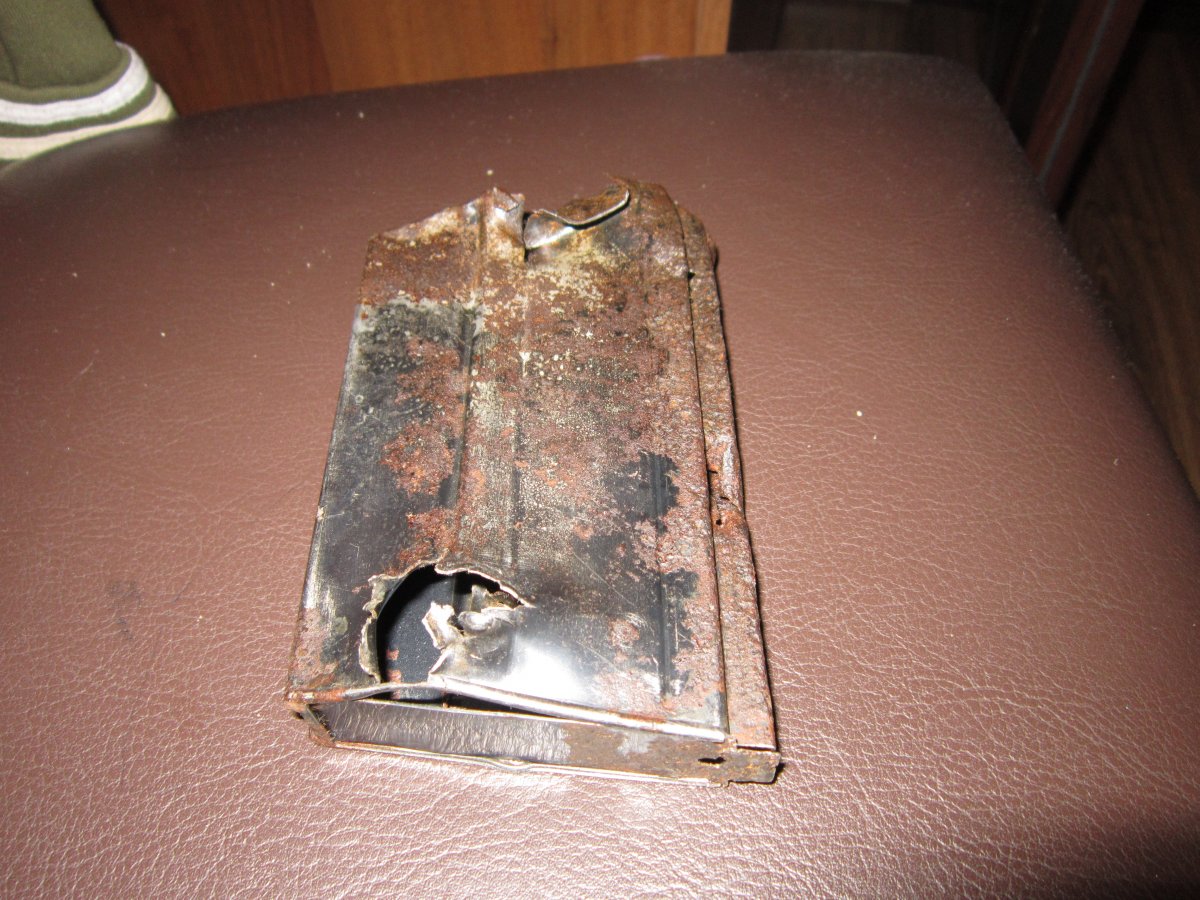

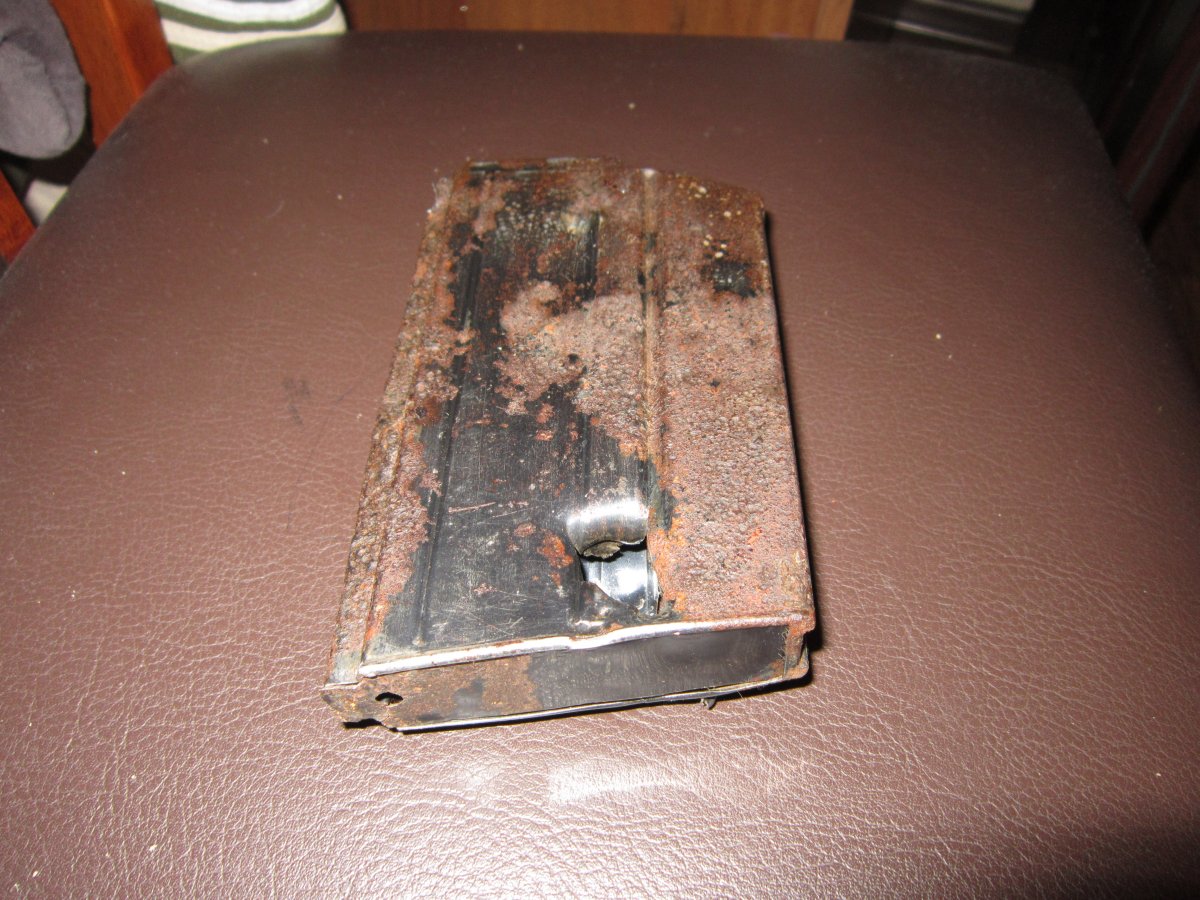

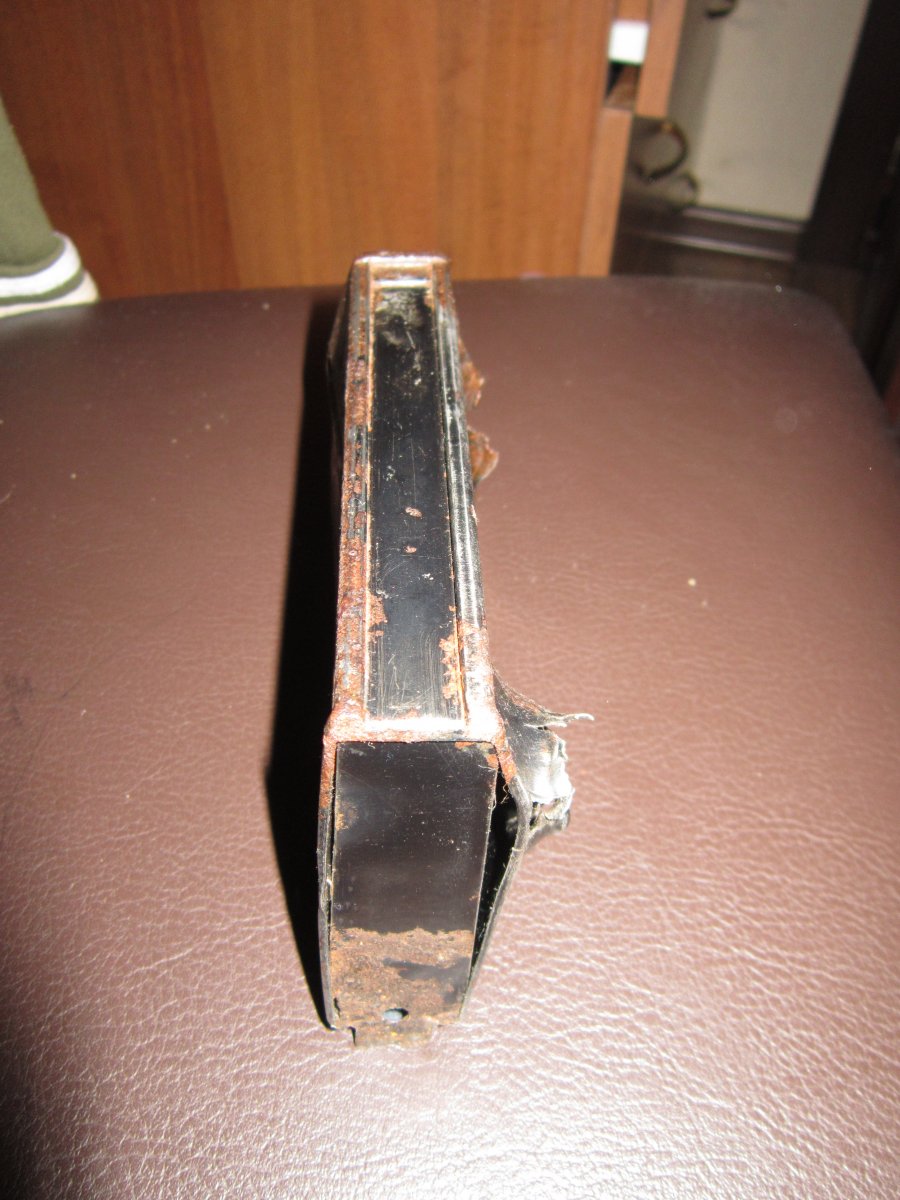

Вот "раненый" в 1941-м из той же компании. Обратите внимание на пятна белого металла, хорошо видны на границе воронения и ржи - это я топикально экспериментировал со слабыми р-рами кислот.
А никто не пробовал бескислотный преобразователь ржавчины на основе танина, например ТАМАК-1, по логике он не должен растворять воронение, а только ржу преобразует в таннаты черного или фиолетового цвета?
