Причиною цього неподобства виявився динамік,який відклеївся від свого посадочного корпуса і рухався від звуку. Це визивало ложняки.
Пишу це тут бо може комусь стане в пригоді...



Понял! Спс! С Ув

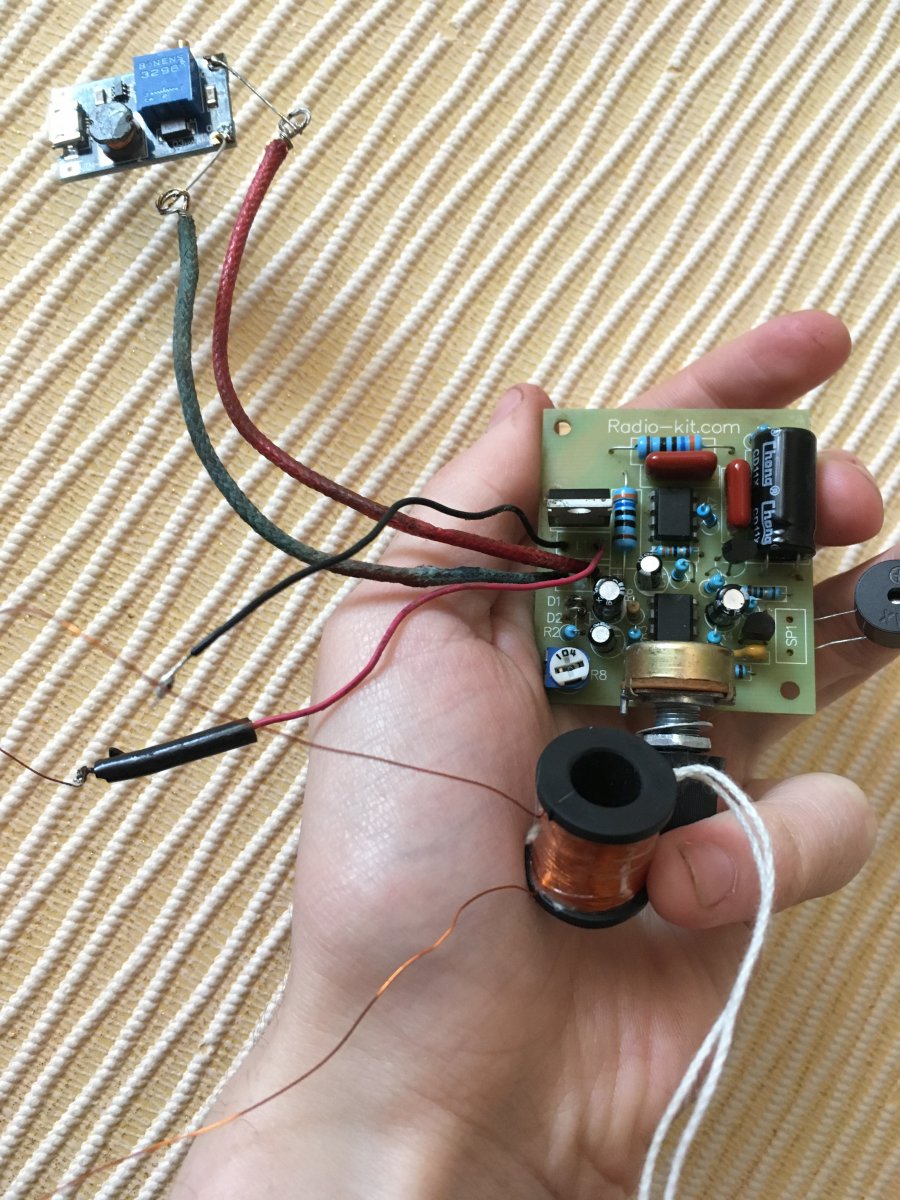

Доброго времени суток, нуждаюсь в помощи. Собрал стендовый вариант пина, с пирата, постоянный фон, довольно сильный, при нахождение рядом с катушкой метала, звук стает тише. Грешу на катушку, что скажите?



Ну если е с катушкой поиграться , можно что то более мение сообразить, верно?



С диаметром катушки есть нюансы, катушка должна выйти не шире чем горлышко бутылки

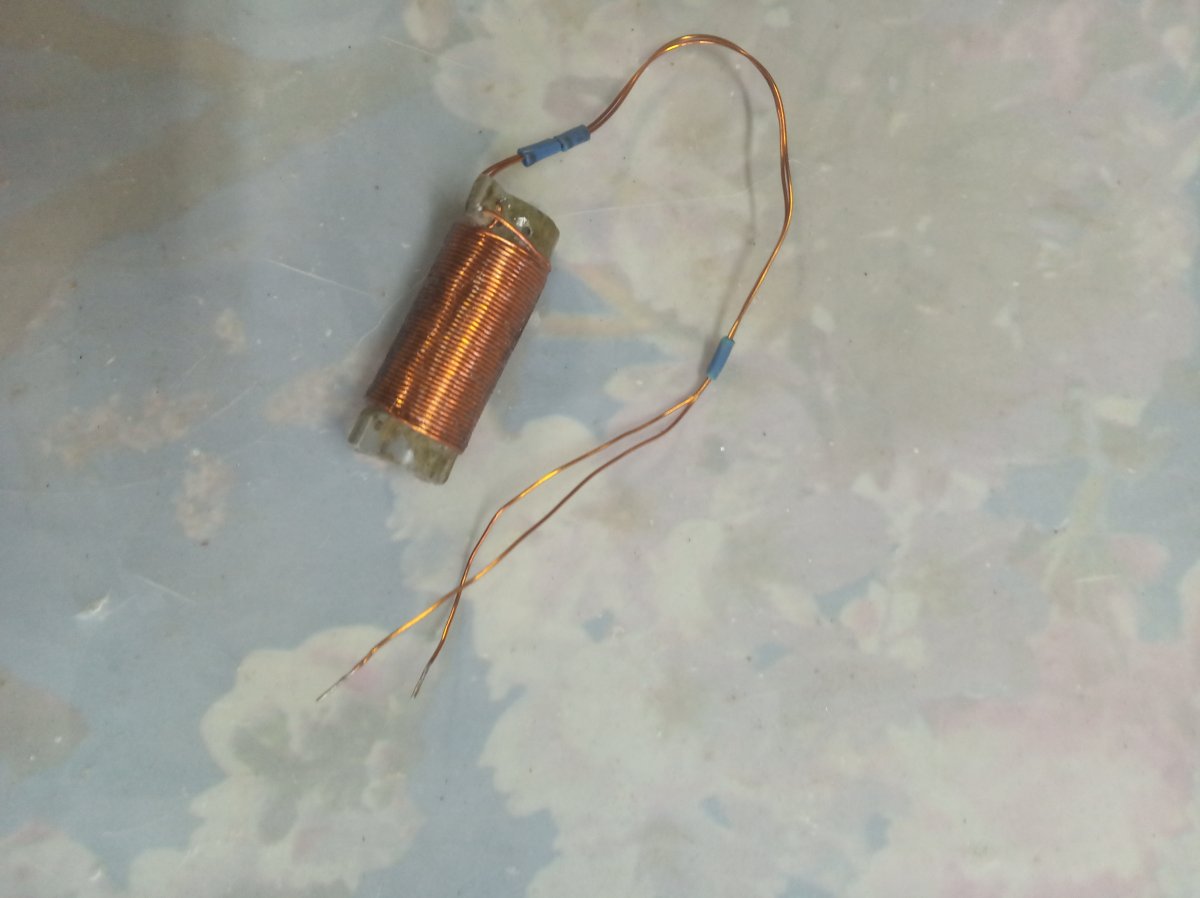

Вот такой пин собран из того что было.Работает от одного 18650,преобразователь,катушку мотал проводом 041 виток к витку ,каркас с сб контура. 4 слоя витков150 вышло.

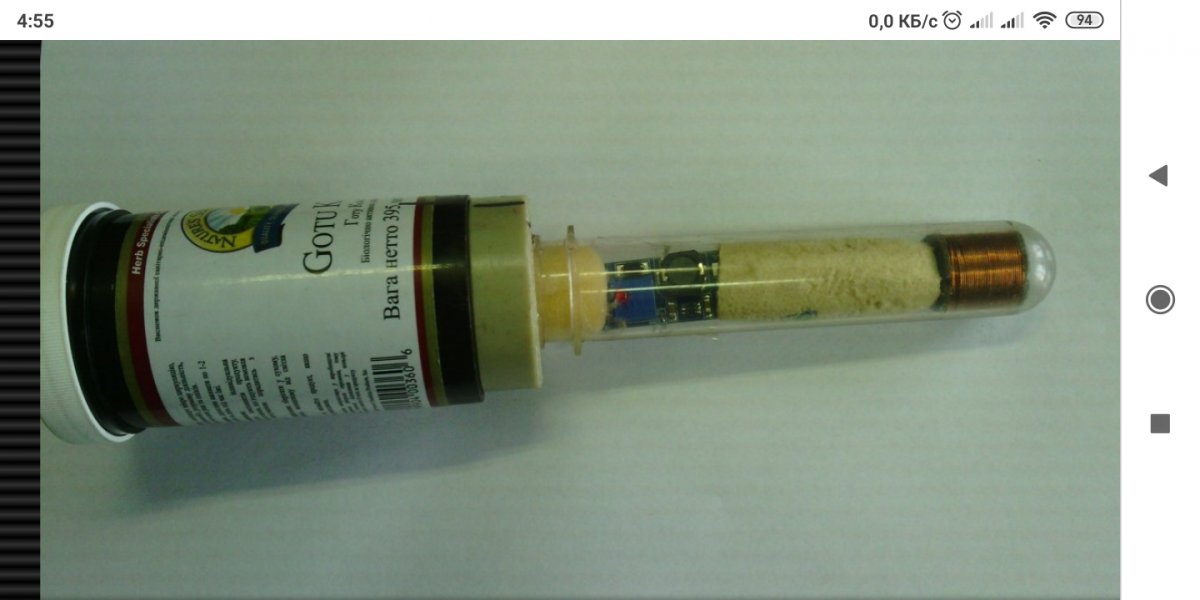

такого плана и такие гильза с ферритовый антенны тоже хорошо работает.



Мне кажется, что по этому прибору уже есть очень много тем, где обсуждают схематические особенности и конструктивные модификации, почитав эти форумы у Вас будет предостаточно информации, там же можно и похвастаться своими достижениями в области познания и освоения данного девайса.

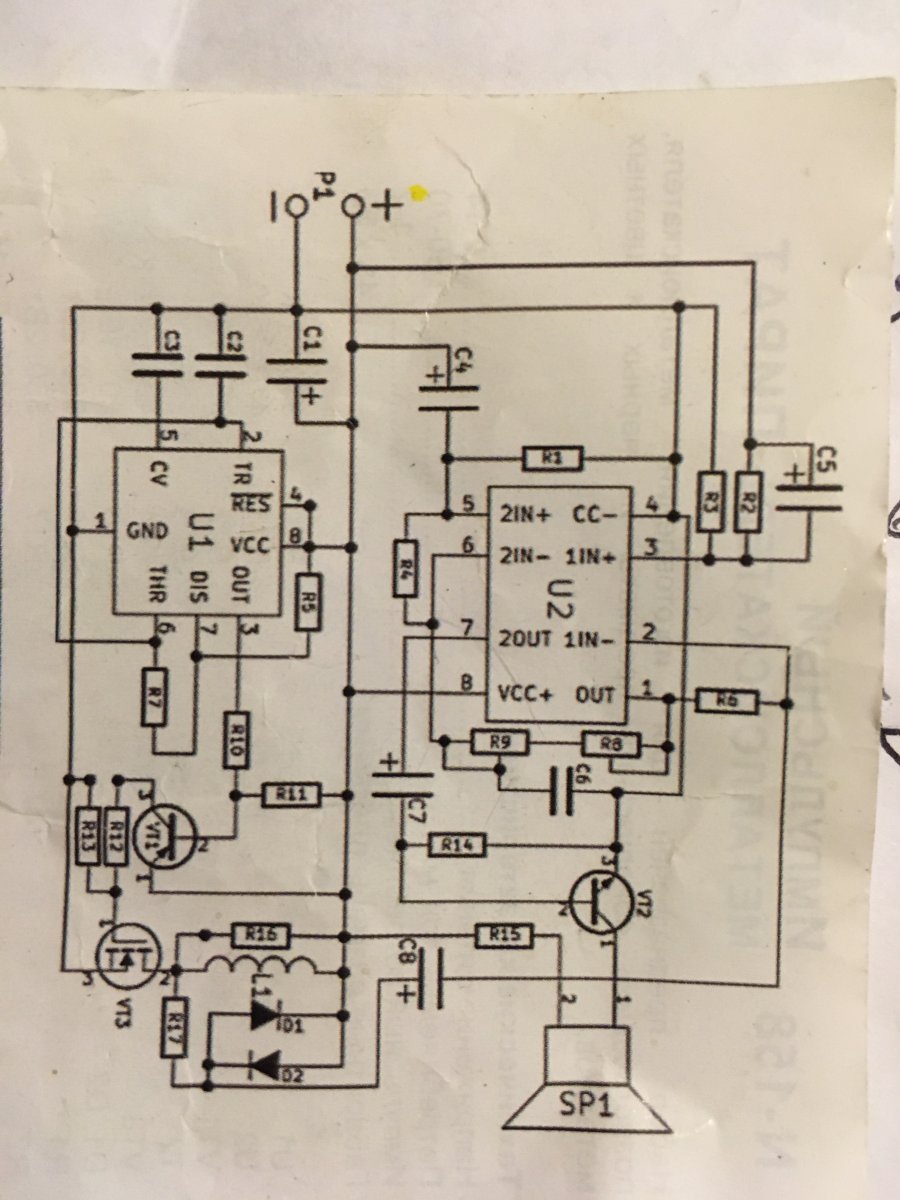

На 555 и 072 не собирали?

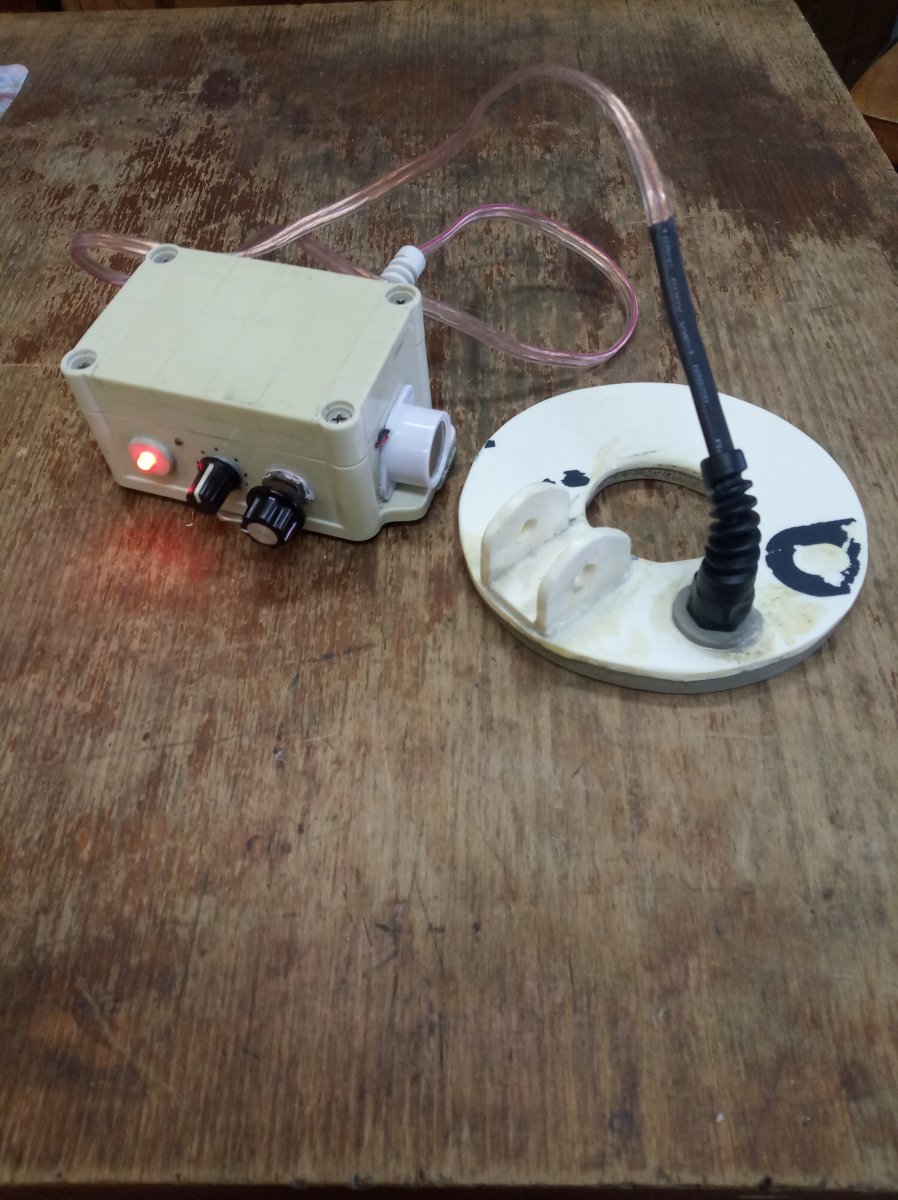

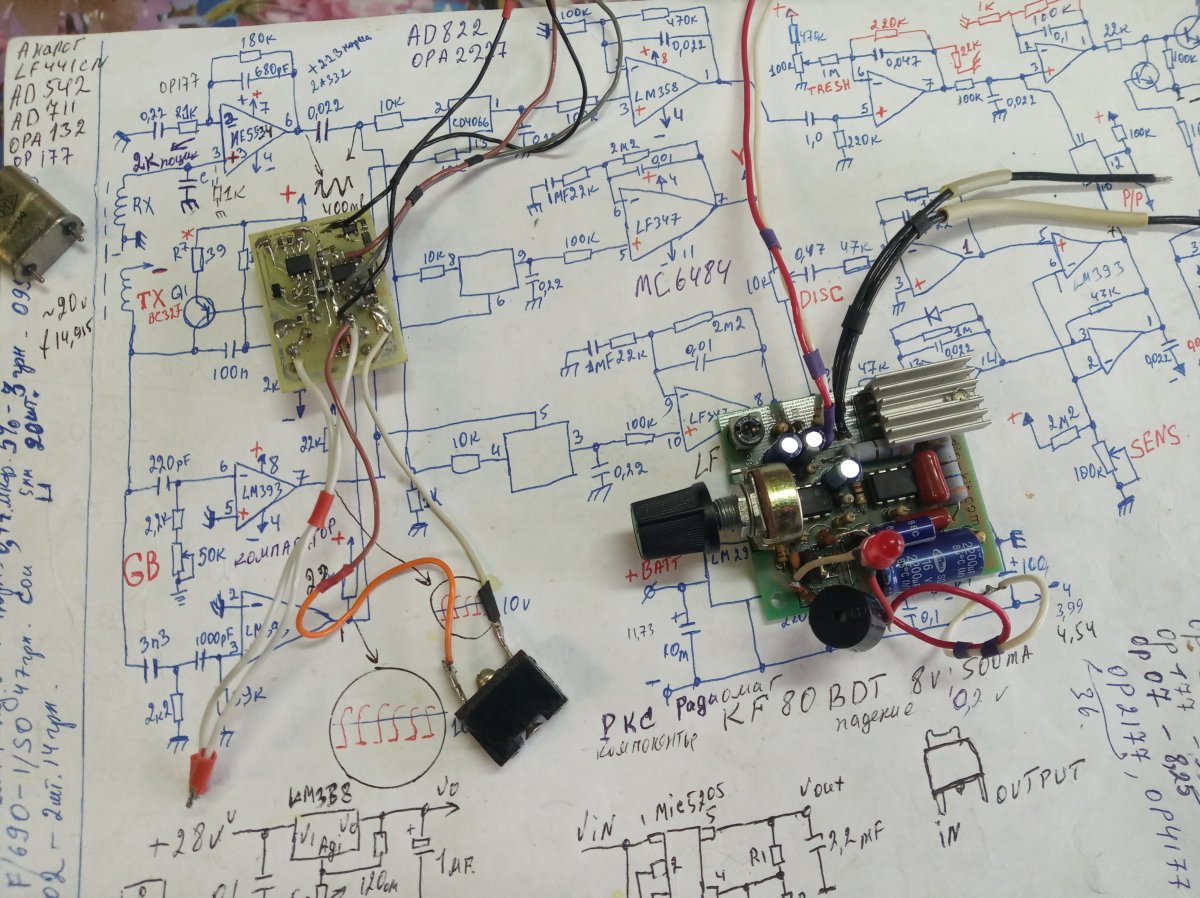

да ,и на 157 уд 2 ,смд монтаж и т.д. пин видит 5 коп.ссср см 7-8.Подводный 20см. открытую серьгу до5 см. Вы правильно подметили катушка очень многое даёт,как намотана и чем намотана, и схема тоже модернизирована и стабильна.Аппарат для моря.

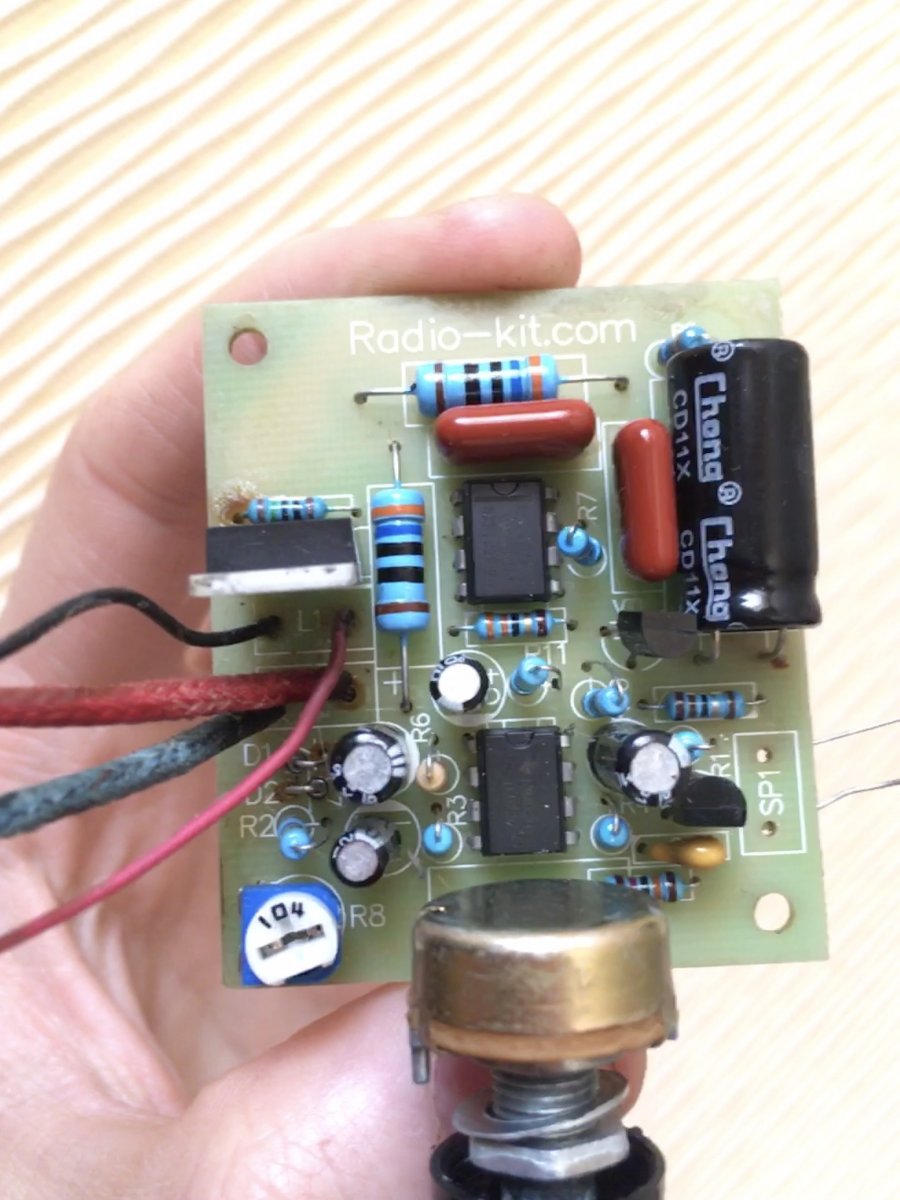

я вижу у нас эдэнтичные платы. У меня постоянный фон. Можете подсказать, какая индуктивность вашей катушки? С Ув.



Добрый вечер! Давно делал не помню какая индуктивность.Завтра померяю,вам какую катушку пина или подводного диаметр катушки12,5 см для моря и для шурфов аппарат незаменимый.Озвучка как видите пьезо с генератором, приятная на слух 3,2кГц ,вибро ,и световая индикация.



Обоих, будьте любезны
Перейдем в личку? Есть ещё ряд вопросов для камрада с опытом. С Ув.

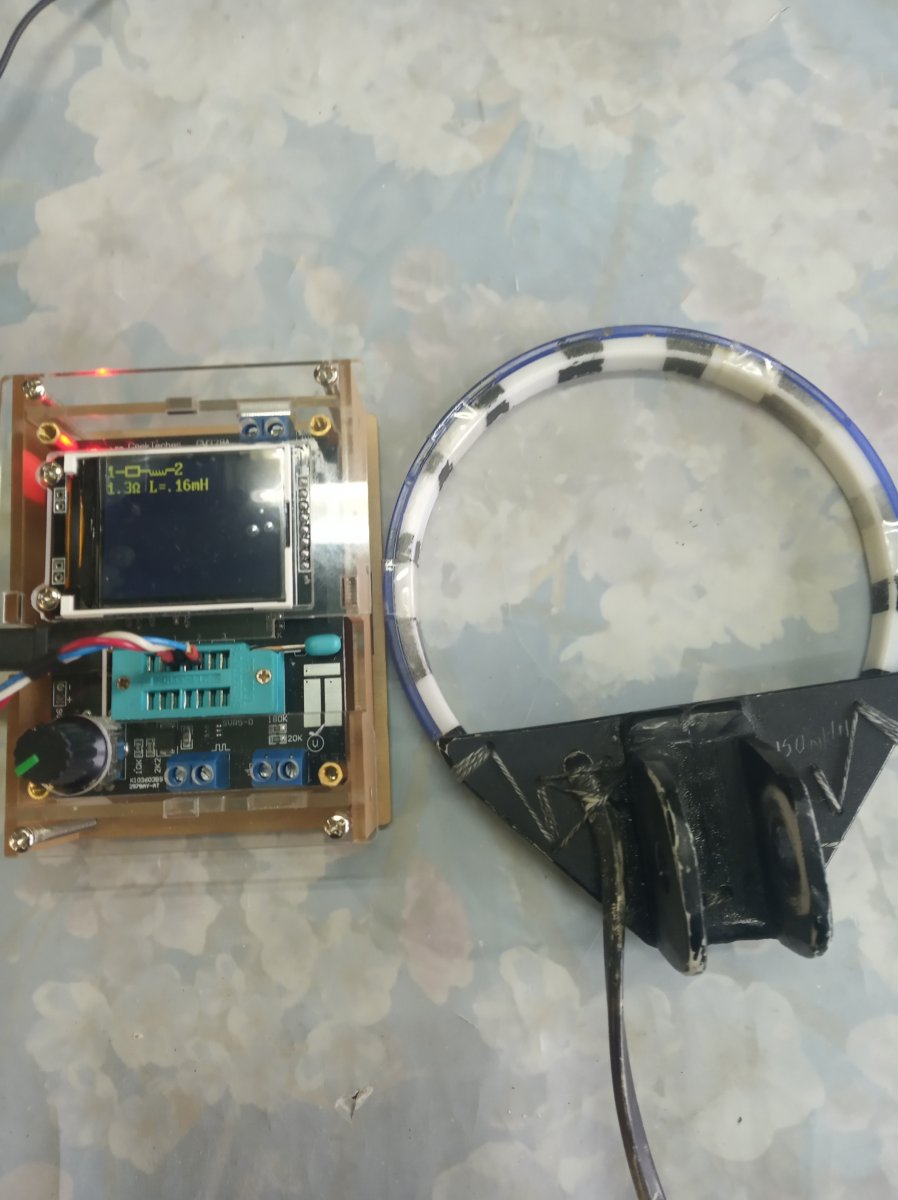

Добрый день! Эта катушка которая для пина здесь 2 слоя провода пжл 0,41мм вскрыта лаком,а та которая стоит на приборе 4 слоя 0,41.Если он постоянно у вас пищит,а вы случайно не экранированный провод поставили от катушки к прибору?

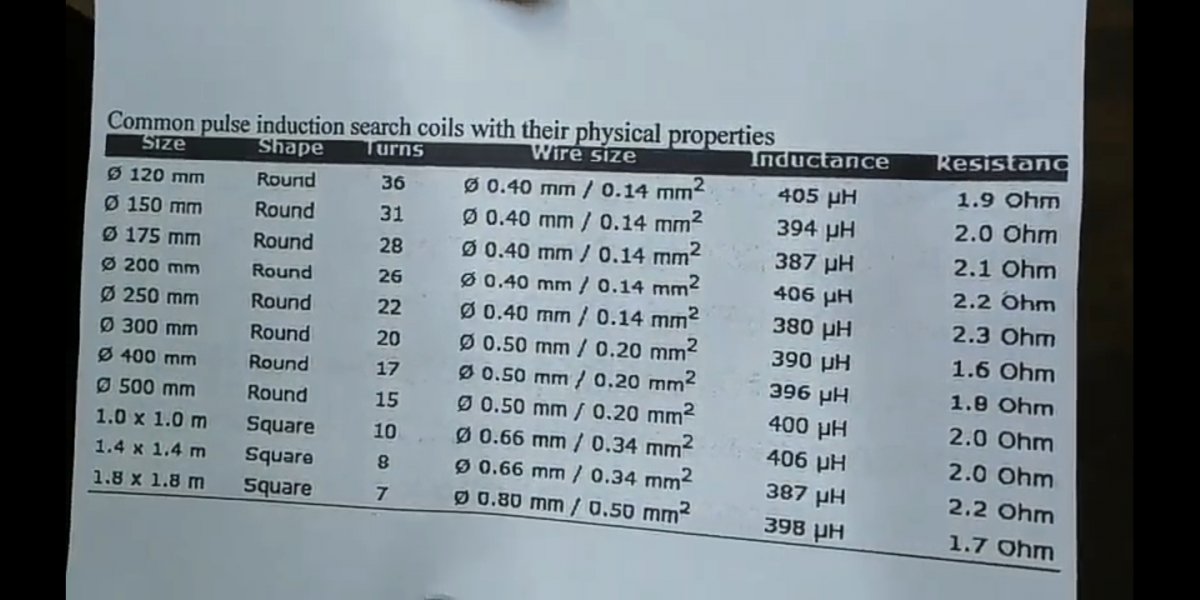

Есть такая таблица, мне она неподошла . пока сам не добился чтобы подводный аппарат видел паутинку цепочку в растянутом виде ,не замки и не кучей.

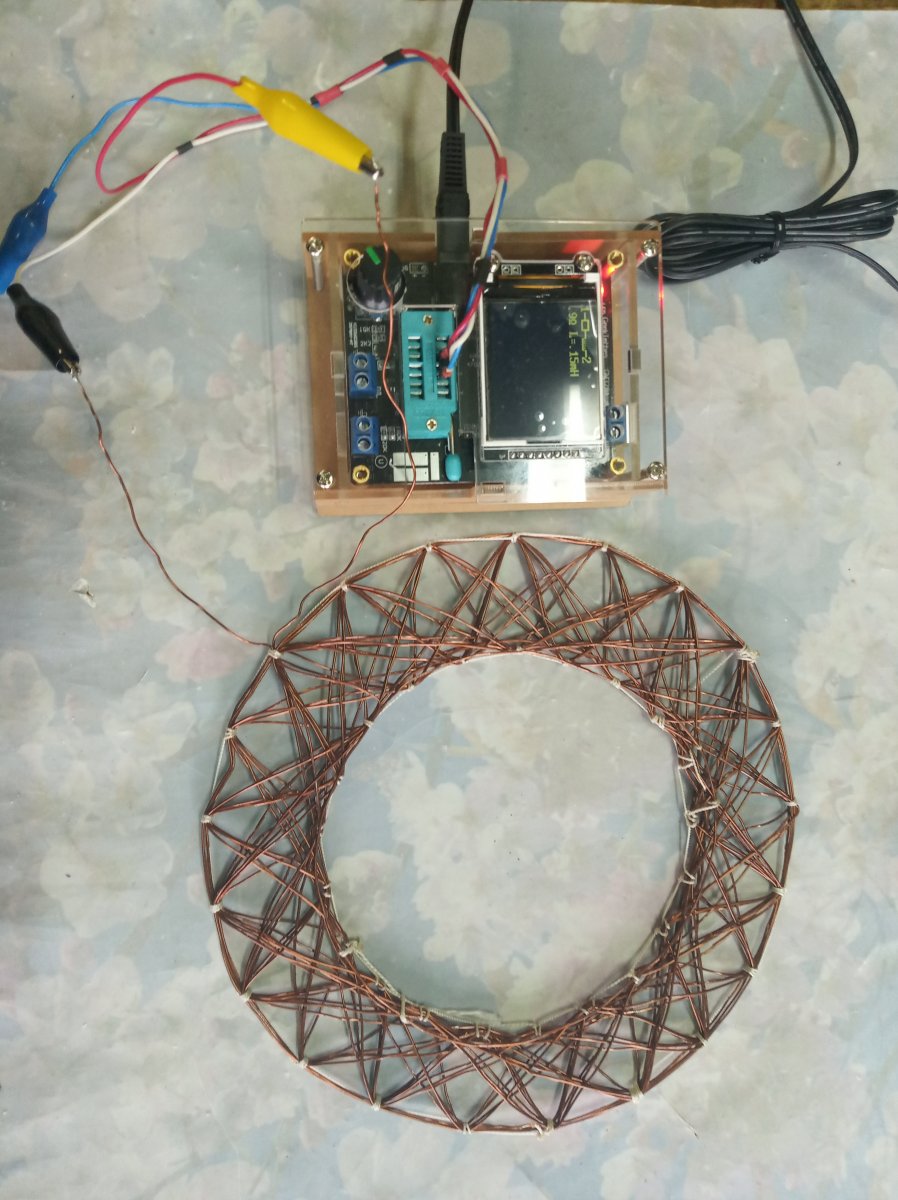

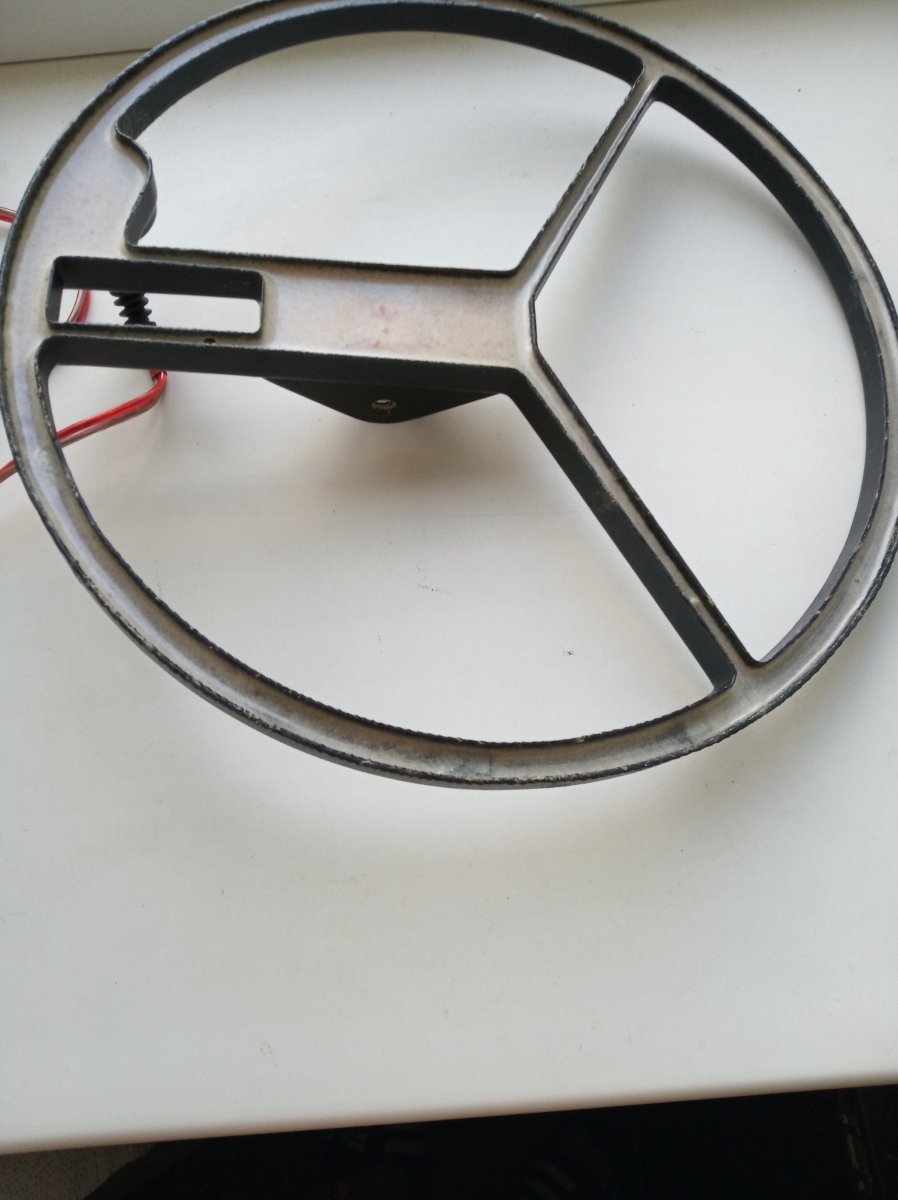

за пару минут намотал катушку на таком каркасе ,испытал всё отлично работает.



Провод не экранированный., постоянный фон, при попадание в зону действия катушки метала место того, что бы усиливатся, звук уменьшается

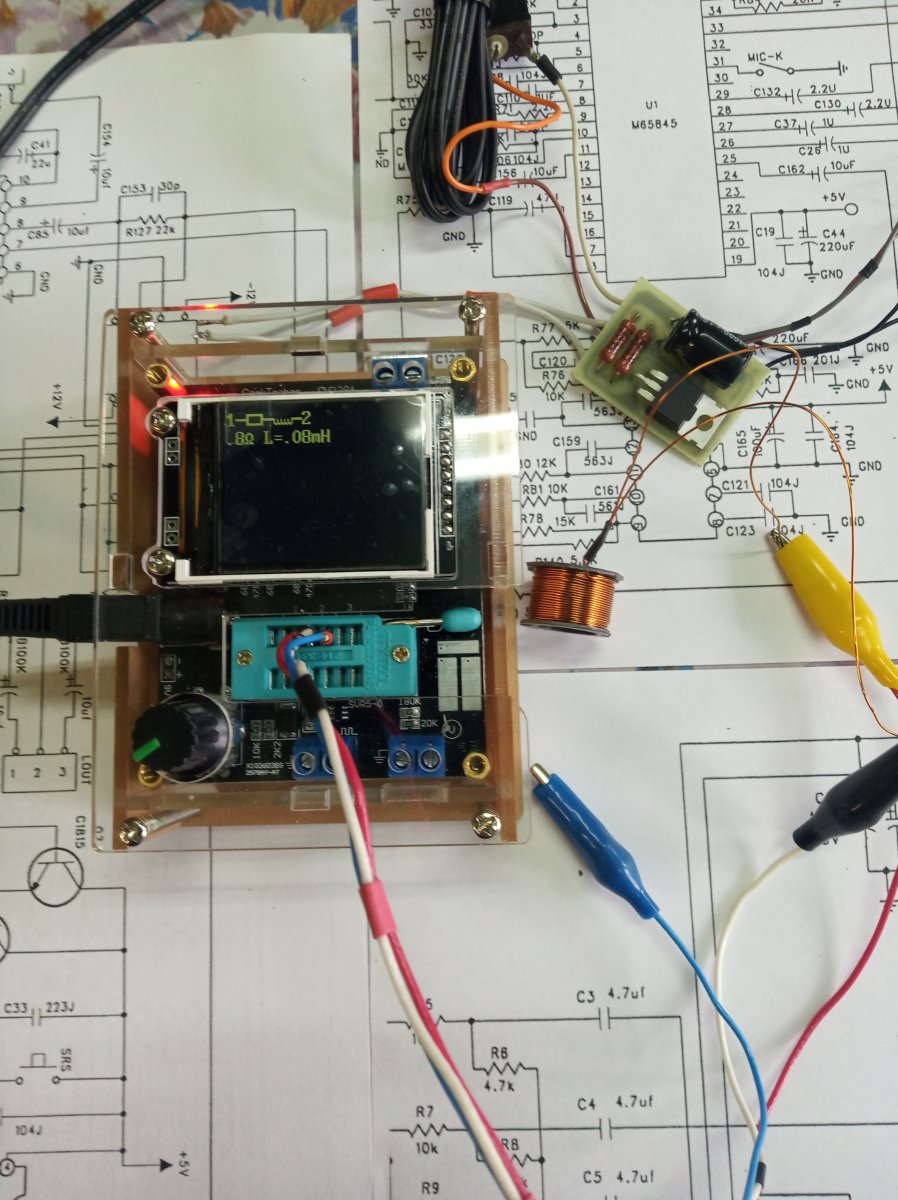

Если с питанием всё нормально , сфоткайте какая у вас индуктивность катушки.



смотрю у вас какой-то преобразователь стоит,для. пина ещё пойдет, а для мд нет,преобразователь для работы потребляет ток мА где-то 90,а мд в импульсе тоже "кушает"



Все это немного не является действительным, в просторах интернета, достаточно постов, о том, что исключение преобразователя абсолютно не влияет на работу. Вся проблема в катушке. Сам пробовал исключить, использовал лабараторник- все четно , результата 0. С Ув.
