Похоже что приказ долго жить dc-dc преобразователь, так как у вас на выходе получается напряжение равное напряжению питания.
Здравствуйте. Прошу помощи в определении неисправности ACE 300I. Проблема в том, что аська все металлы(включая железо) видит как один вид цветного металла т.е. всегда пищит одним тоном и цифровой показатель 72-78. Так же пищит(сходит с ума) с отключённой катушкой(может это норма). Штекер катушки раньше кто то уже ремонтировал, вроде как обмотки были припаяны не правильно т.е. экраны на 3,4 пине, сигнальные на 1,2 - перепаял наоборот. Прозвонил - одна чуть больше 30 Ом, другая около 4 Ом. Вот и возник вопрос: Кто виновник? Катушка либо блок? Если блок, то может кто то знает на какой элемент обратить внимание? Заранее благодарен.
Она так и звонится. Смущает, что между обмотками 650 кОм - норма ли это? Поинтер работает вроде как нормально. Облазил весь интернет, что то подобной проблемы не встречал. Вот и осталась надежда, на совет специалистов.
650 кОм между обмотками это ненормально, если, конечно, щупы пальцами не держите при этом. При отключенной катушке на каком делении чувствительности она успокаивается?
Кстати, даже без катушки, когда бесится, всегда пищит одним звуковым тоном и цифровой так же в этом диапазоне 72-78. Глубину более-менее отображает нормально.
Что дело не в катушке, уже разобрались... Напряжения на плате в норме? +8 вольт присутствуют? Частота на ТХ какая генерируется?
Ох уж эти новые Аськи... Точно китайцы лепят по заказу Гарретта, то кнопки сами нажимаються, то переходные отверстия в обрыве...
Я извиняюсь может за глупый вопрос, но где её померить и справится ли с этим мультиметр с частотомером? А в каких приделах должна быть?
8 вольт в норме и 4 есть, 3.3 на МК. Мой частотомер показал около 7.800 кГц с катушкой, если без, то 12.50 Гц.
В вашем случае у Вас какой то косяк либо в компараторе, лбо в синхронном переключателе, возьмите и тупо помеяйте LM393 4016 Вот эти две ИМС
Спасибо всем за советы, проблема вроде как решена, но виновник не найден. Сперва решил прогреть феном эти ИМС (LM393 14016), может кто и откликнется - но безуспешно. Решил прогреть всю плату даже и MCU - появились положительные изменения. Думаю, надо пропаять плату напоследок с MCU (кроме питания), если остынет и всё вернётся значит заказываю эти ИМС. Обильно отмыл спиртом, и к удивлению есть реакция на разные металлы (обручалка-78, медь Екатерины II-96, посатижи(железо) - около 20 и другой тон звука) но, не знаю как было раньше. Но, после моих манипуляций, появились слабые хаотичные засветы некоторых не используемых сигментов дисплея. Не смертельно, но.... Вроде и пропаял дисплей и отмыл и просушил, но так и осталось. Наверное угрел или спирт г... попал между слоями жк.

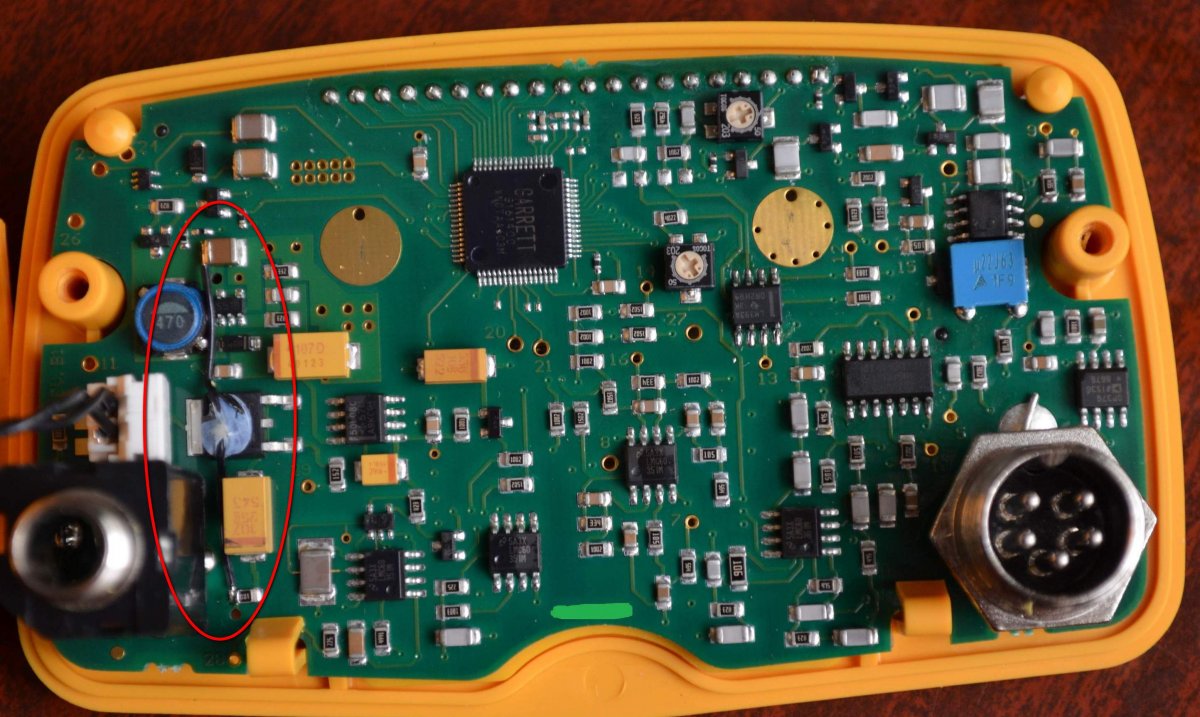

Доброго усім здоров'ячка! Ace 300i - що це за перемичка, для чого вона? На деяких платах цієї моделі вона є, на інших - немає.
Придбав катушку Nel Tornado до ACE 300i. Але коли поставив на повній чуйці прилад видає постійні концерти. Дзвенить постійно, VDI стрибає різними цифрами. При чуйці мінус одна поділка - трохи менше фонить. Тільки при при чуйці мінус дві поділки прилад заспокоївся. Скидання приладу до заводських зробив. Акумулятори використовую стадартні (Camelion 2300mA Ni-MH). - Вчора вийшов на городи і ситуація така: при повній чуйці підношу катушку в повітря (більше 50 см від землі) то фонить дуже сильно. А коли опускаю на землю то тишина і можна шукати. Правда, коли знайшов ціль і кладу прилад на землю горизонтально, то знову фонить жахливо. Приходиться постійно зменшувати чуйку на 2-3 поділки, тоді класти прилад, копати, потім знов піднімати чуйку... капець. Допоможіть будь-ласка! хто може!
кабель добре намотав, закріпив липучкою. Катушка нова на Лопаті через Розетку брав три дні назад. Післявчора перед виходом розібрав блок - і промив спиртом плату з фанатизмом. Змив весь лак зубною щіткою і двома стопками спирту (бо десь начитався що рідний лак втягує вологу). Але глюки як показав вихід на коп не зникли.
Спробуйте в іншому місці, хоча б за півкілометра від того. Бувають такі "зашумлені" місця. Зважайте на те, що на повній чуйці ложняки, як правило, будуть завжди. "Робоче" значення чутливості - десь 80% від повної. Ніколи не лазьте у плату, якщо ви не досвідчений електронщик. А досвідчені електронщики таких питань не задають. Спробуйте з іншим датчиком. Не факт, що причина у котуші.
Дякую усім хто відгукнувся! Розумію що таке плати і схеми на свому рівні - тому з паяльником туди не лізу )). Для повної картини напишу усю історію своєї 300-тої аськи: штатна моно катушка "Влагостойкая 7" x 10" (17,5 x 25,5 см) серии PROformance™" працювала добре кілька років (на коп рідко вихожу разів 10-15 в рік, постійно із захистом катушки, не падала, блок не тонув, котушку періодично мив), і зараз працює, але почалися проблеми (останній раз помив катушку під струєю води - можливо через це почалися наступні глюки): 1 - при найменшому постукуванні пальцем, дуже легеньким доторкуванням до катушки знизу де заливка (орієновно в місці де підпаюються дроти до плати катушки) прилад видає чорний сигнал. 2 - якщо тримаю штангу в одній руці, а другою провожу біля (5-10 см) катушки - видає кольоровий сигнал як на звичайну монету. Якщо прилад покласти (тобто не тримати рукою і не доторкуватися до нього) і проводити знов рукою - то мовчить і все добре. 3 - в полі при повній чуйці по траві ходити не можливо, бо сильно фонить (білімкає постійно) тільки на голому грунті можна ходити при повній, а так приходиться зменшувати чутливість. Штатну сушив і феном жінки )) і на сонці 4 дні стояла - проблеми не зникли. Тоді я вирішив купити нову, оскільки давно вже її планував купити. Все ж таки Нел Торнадо - приріст глибини і т.д. Купив Торнадо поставив і .... вищеописані проблеми (#2446). Ще по повітряних тестах: Торнадо при мінус дві поділки чутливості - те саме що і штатна на повній чутливості (ну можливо 1-2 см приросту в користь Торнадо). В моїй ситуації сенсу переходити на Неловську Торнадо ніби і не було сенсу, хіба що захват території сканування грунту більший. От якби Торнадо запустити на макс. чуйці без тих глюків ?!!
У камрада, с которым ежу на коп, была такая же "петрушка" со стандартной катухой! Проблему решили заменой катушки, только брали не "нел", а здесь на форуме заказывал ему! Проблема ушла, но периодически может и "покакафонить" но не долго!
