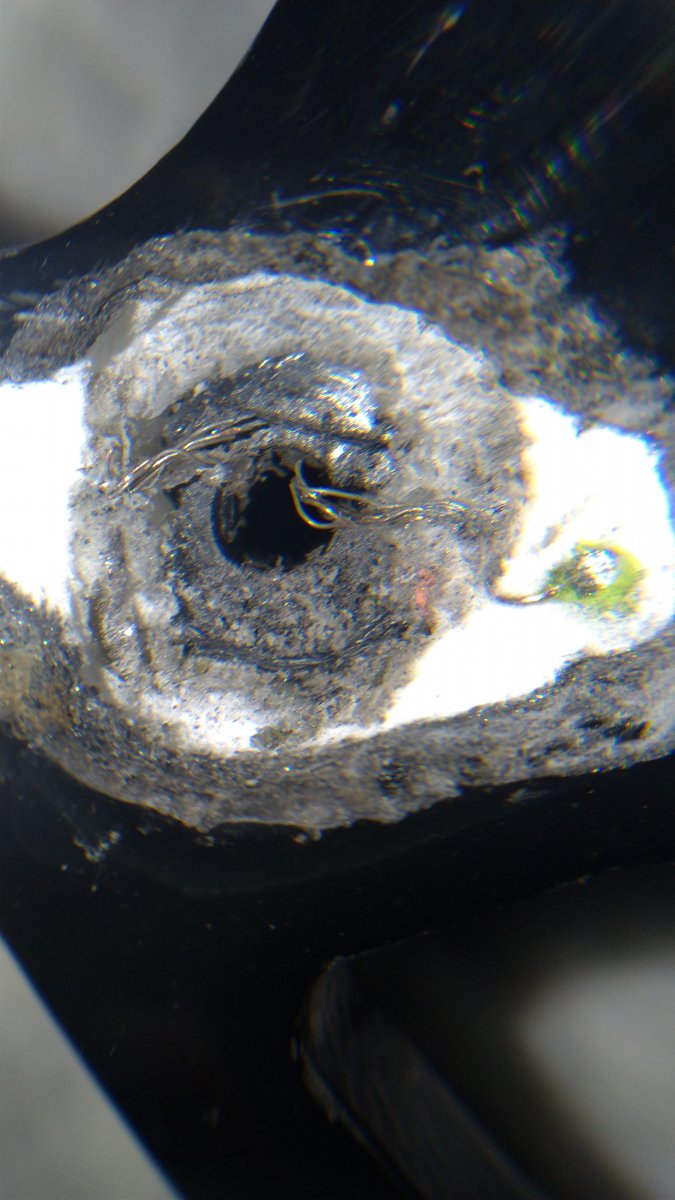

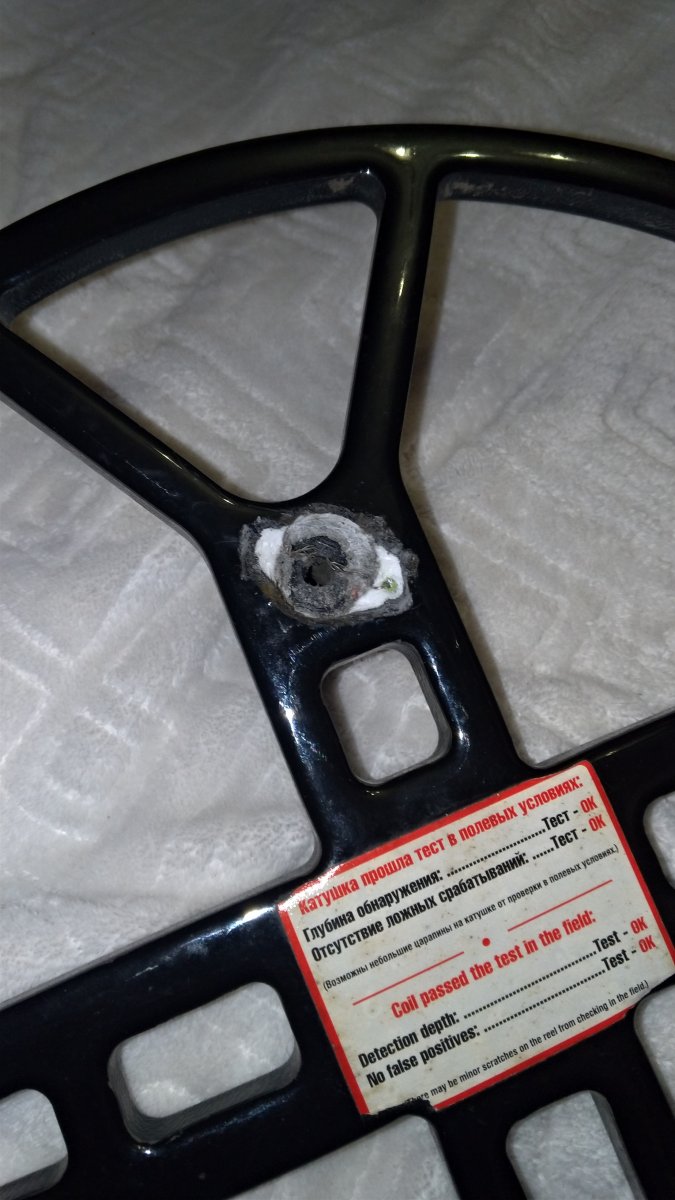

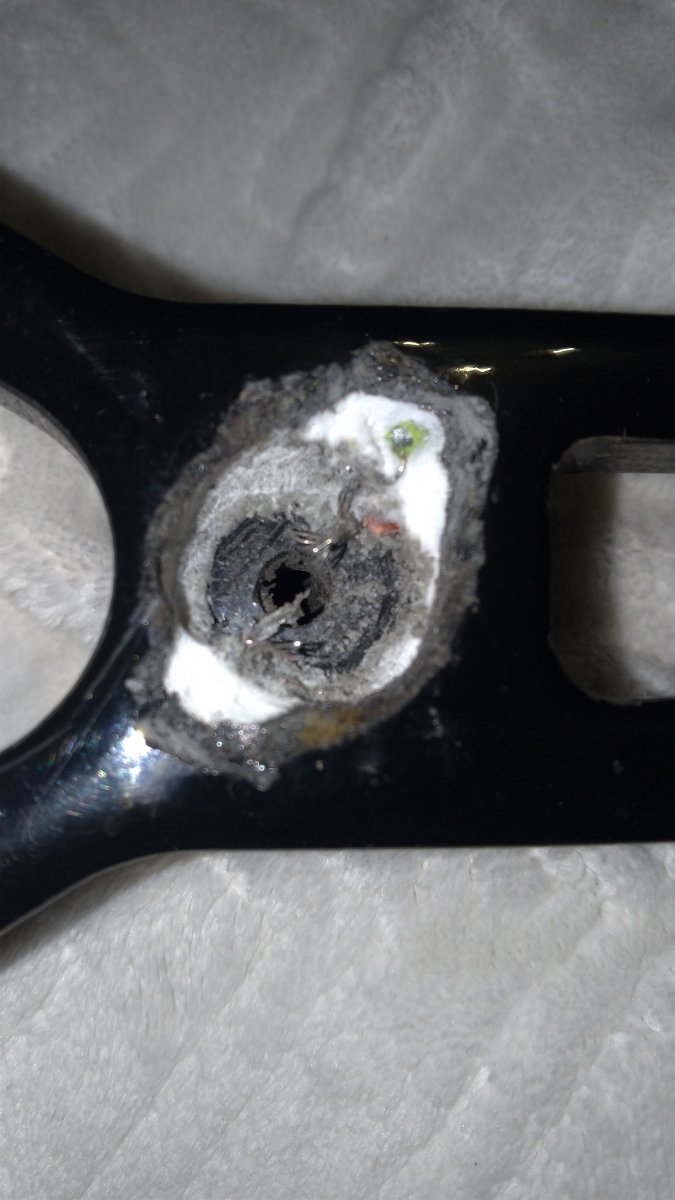

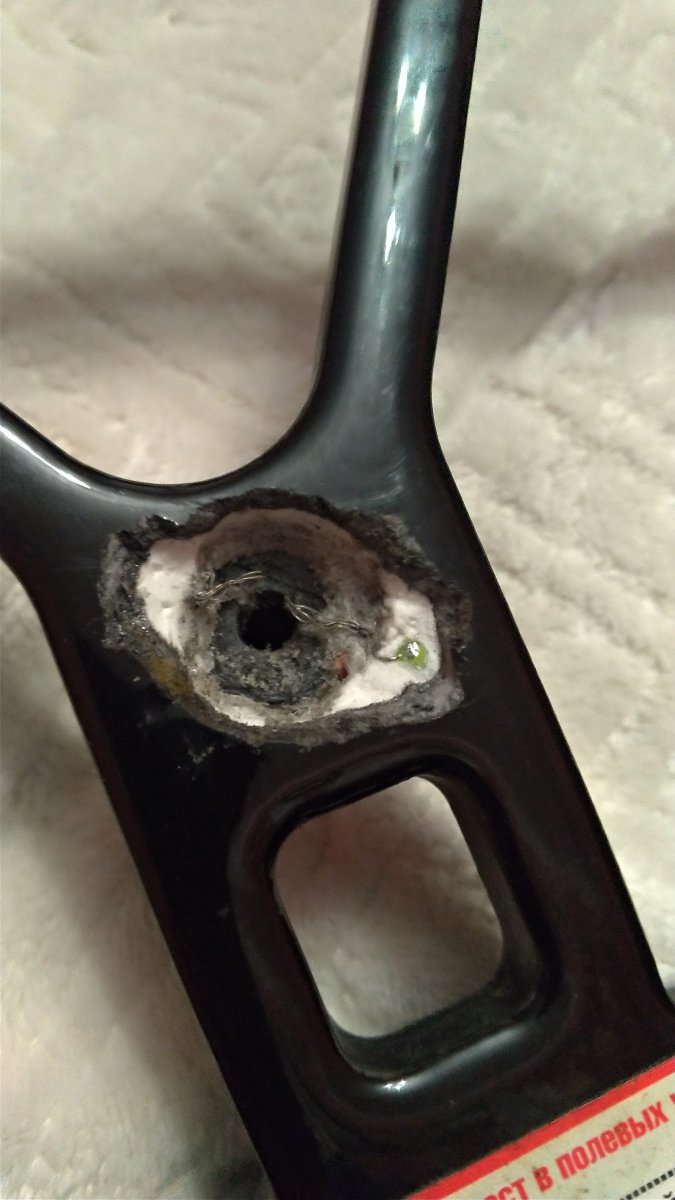

Доброго всім вечора! Вирішив відремомтувати сам катушку нел шторм від гарета ат про. Проблема-переломаний провід в згині входу в катушку. Розковиряв паяльником навпроти штекера.Кабель вийняв. Зробив паузу...думаю..підскажіть будь ласка як відділити кінці обмотки від заливки?
Ковыряя паяльником Вы ещё больше можете ей навредить, там ещё конденсаторы внутри и сопротивление, а провод на приёмной обмотке диаметром всего 0,18 мм, его очень легко повредить не заметив его присутствия, так как компаунд непрозрачный... И ещё повезёт, если провод на передающей обмотке использован медный, так как в последнее время Нел используют алюминий, который обычными флюсами припаять нереально... Размягчать компаунд посоветую феном термовоздушной паяльной станции при температуре не больше 200 градусов, в зависимости от потока можно и меньше, так как может и пластик корпуса расплавить... И обязательно под вытяжкой, испарения эпоксидки при нагревании ядовиты.
А лучше всего обратитесь к специалистам по ремонту, так как там ещё много нюансов, которые без определённых навыков выполнить весьма сложно...
В принципе seme44ka прав, не знаеш брода не лезь в воду))) Там на самом деле очень просто все устроено, если есть опыт и знания как там все разложено внутри катушки, плюс ко всему если провод заломился внизу, то есть шанс что после замены участкас заломом, он же (провод)там опять и поломается, я всегда меняю провод полностью! Заодно и профилактика пайки разьема!
Доброго вечора! Підскажіть будь лака як підключається обмотка Rx в послідовності з конденсатором і резистором в катушці нел шторм для гарет ат про? Тx обмотку знайшов-має 6 ом. Залишилось пілключити один вивід ,а з катушки терчить ще два.
Скорее всего это разрыв провода, а не два его конца, нужно его соединить, а центральную жилу провода приёмной нужно подпаять на резистор, который последовательно припаян к конденсатору, ищите его.
можливо і розрив... Значить Rx центральної жилки потрібно припаяти послідовно до резистора.. Думав що цей тонкий проводок-це підключення графітового екрану.
Скорее всегог так и есть, найдите обе обмотки, ТХ-6 Ом, RX -20/30 Ом, а уже когда они будут, тогда можно и начику править.

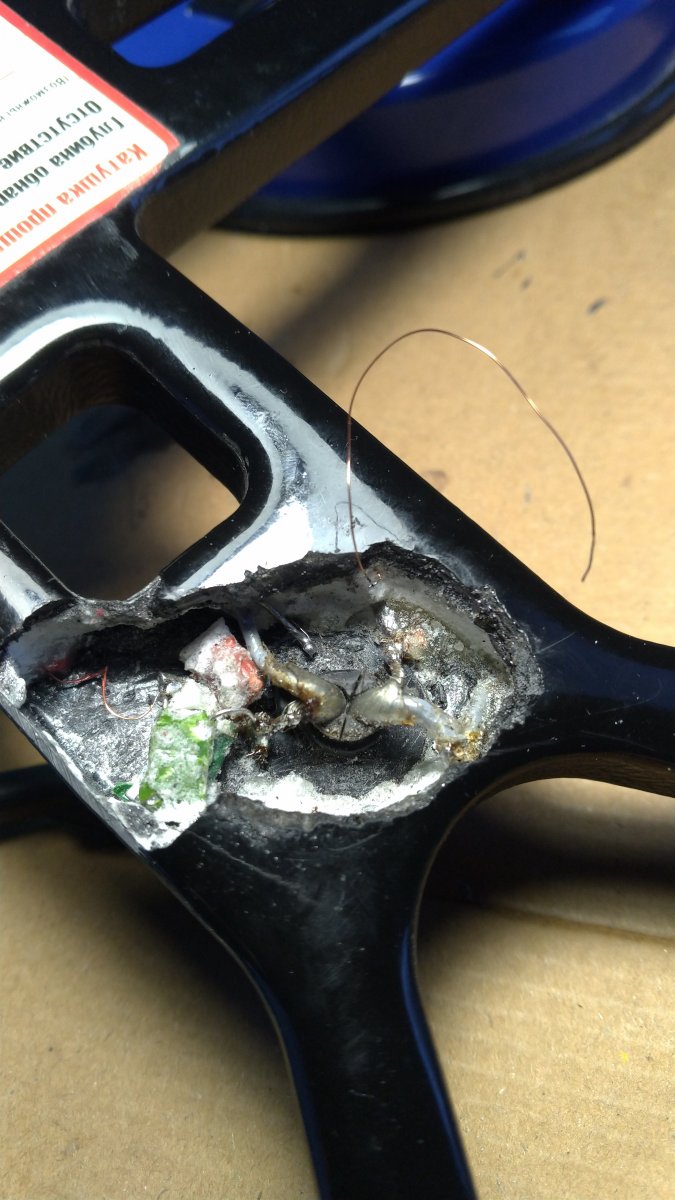

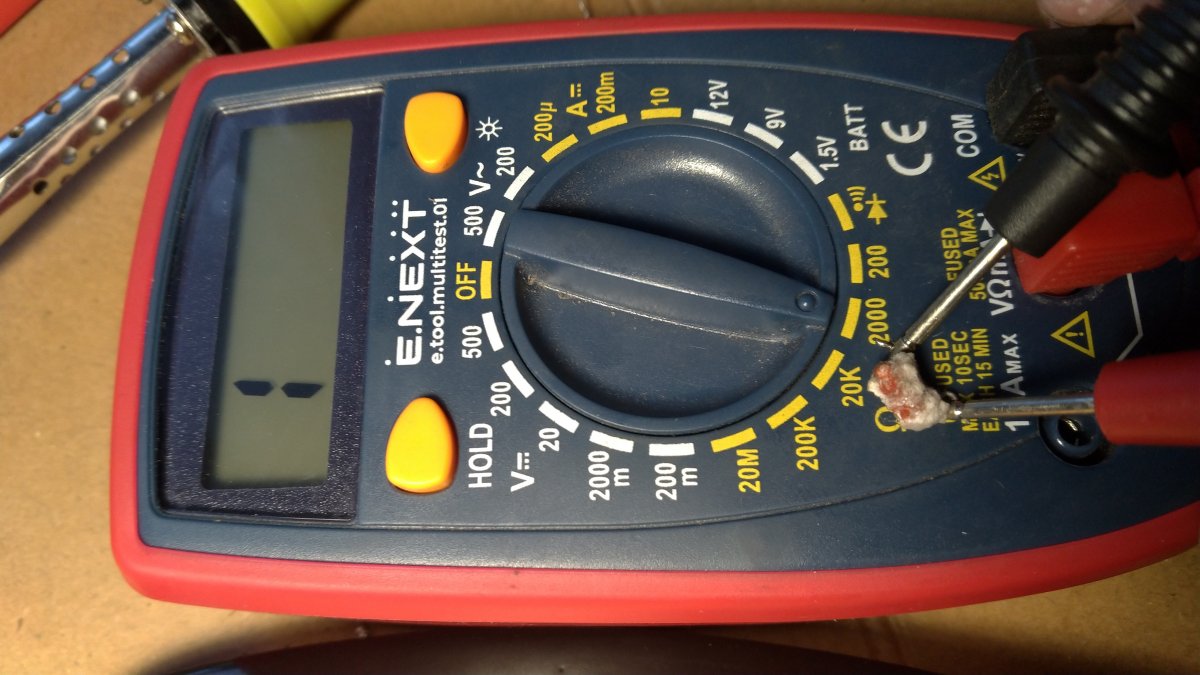

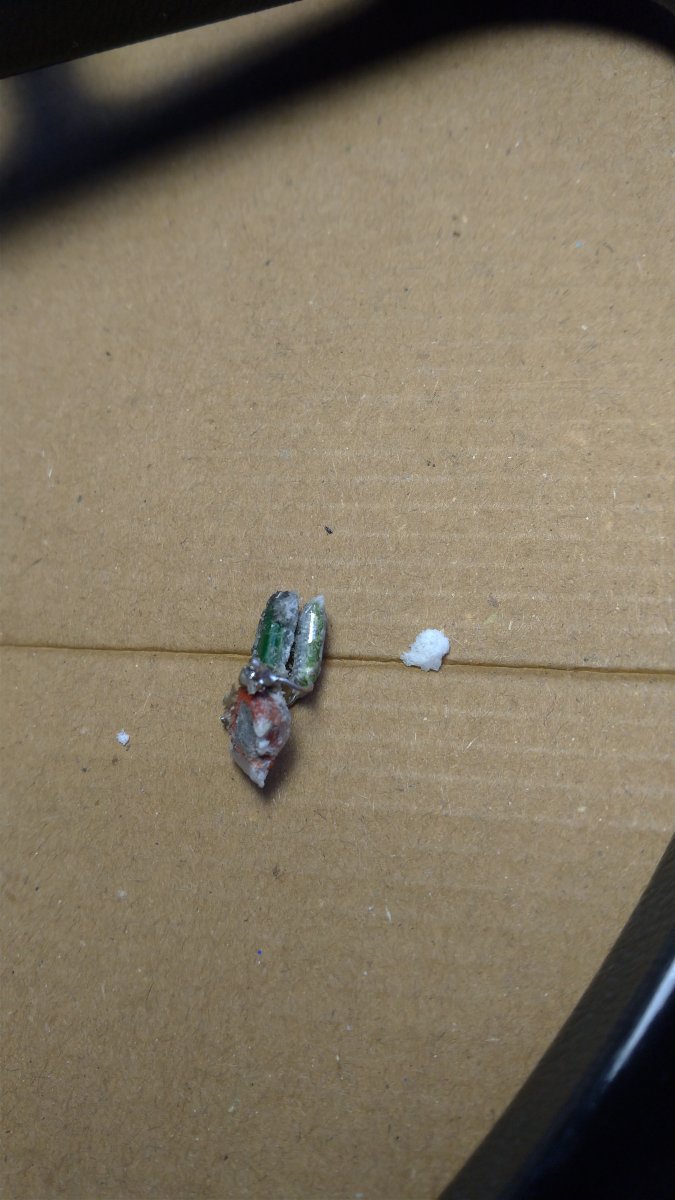

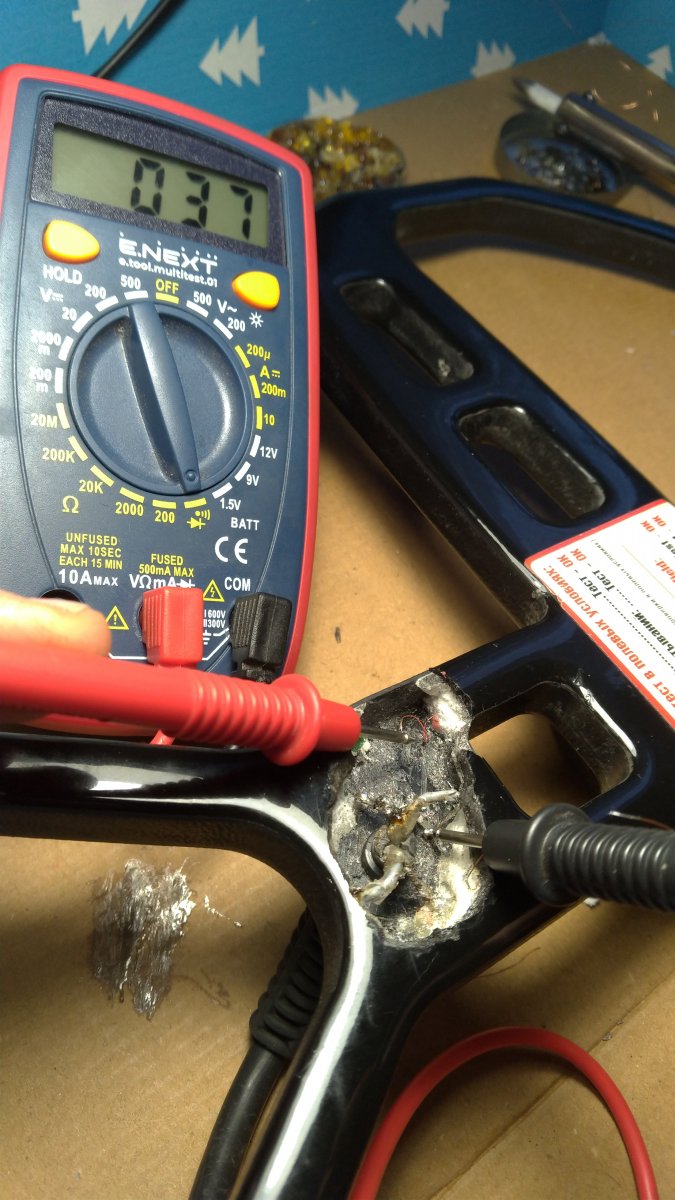

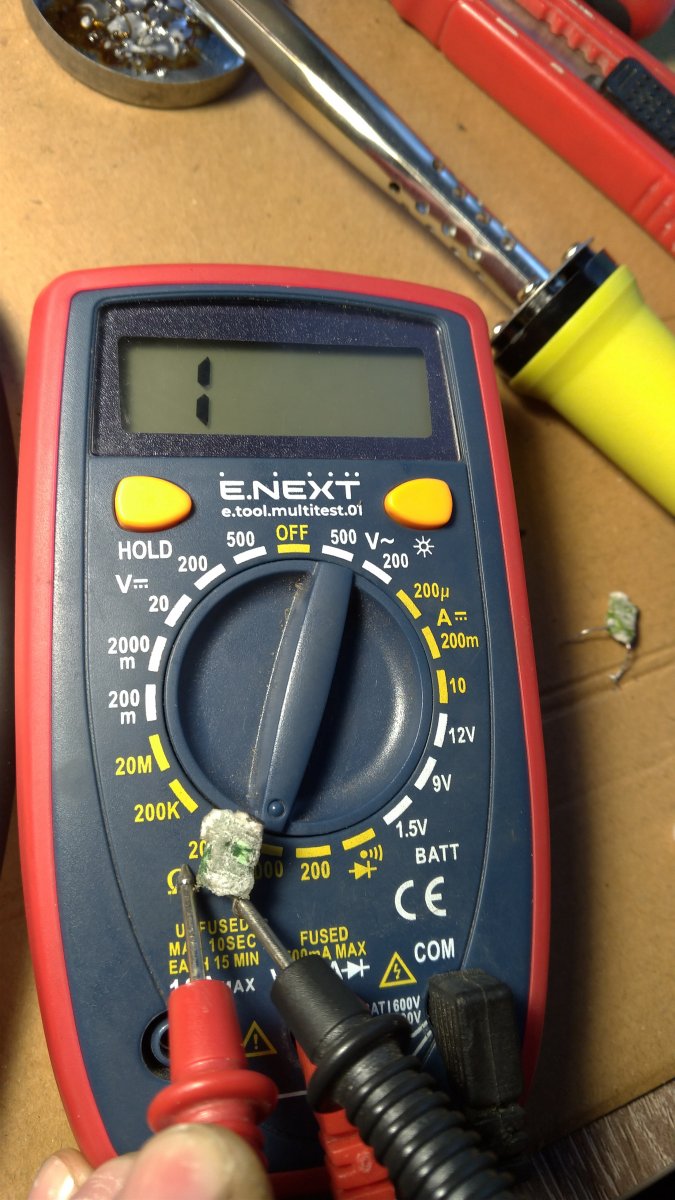

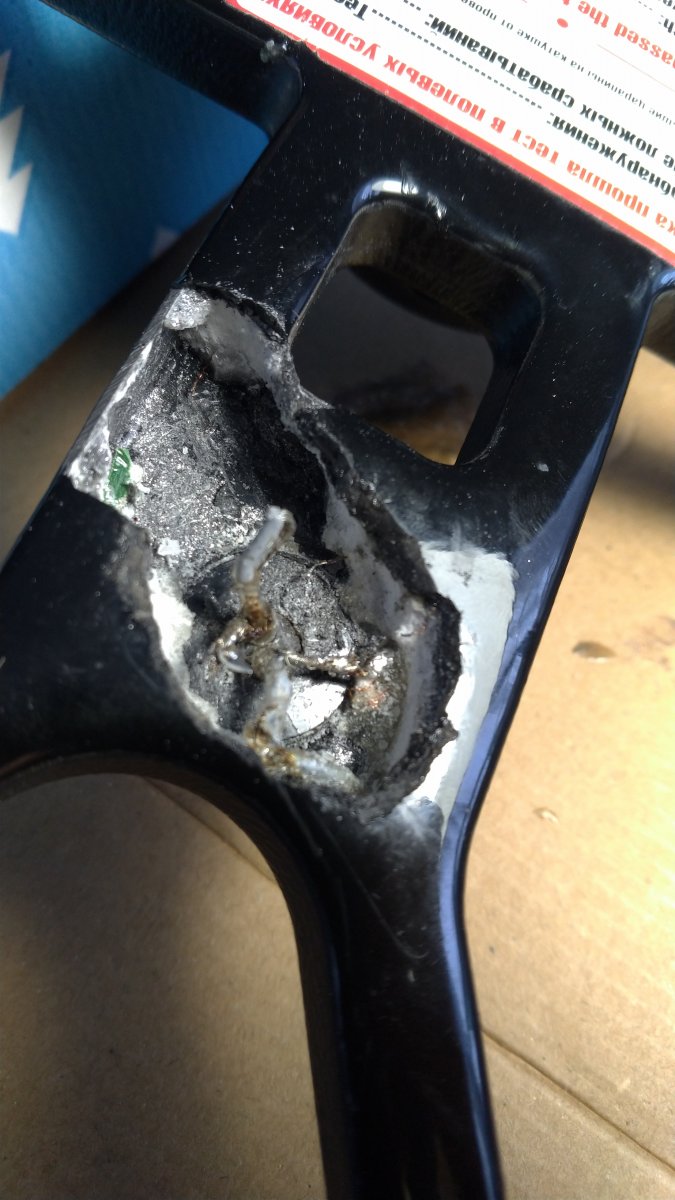

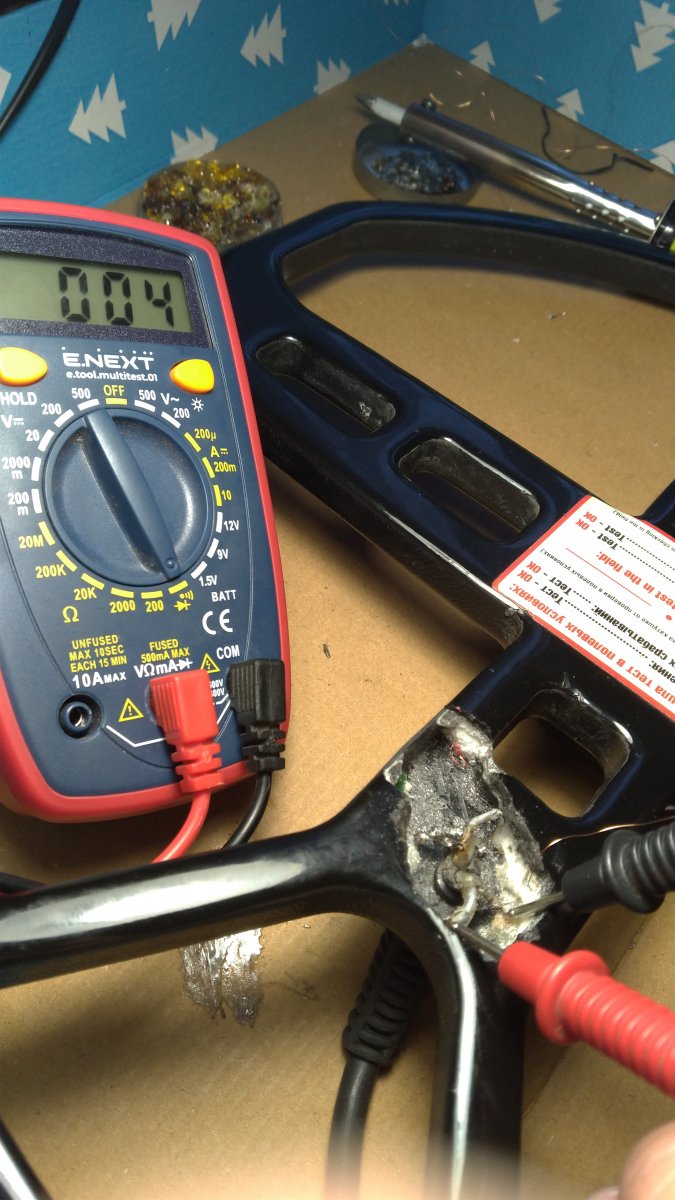

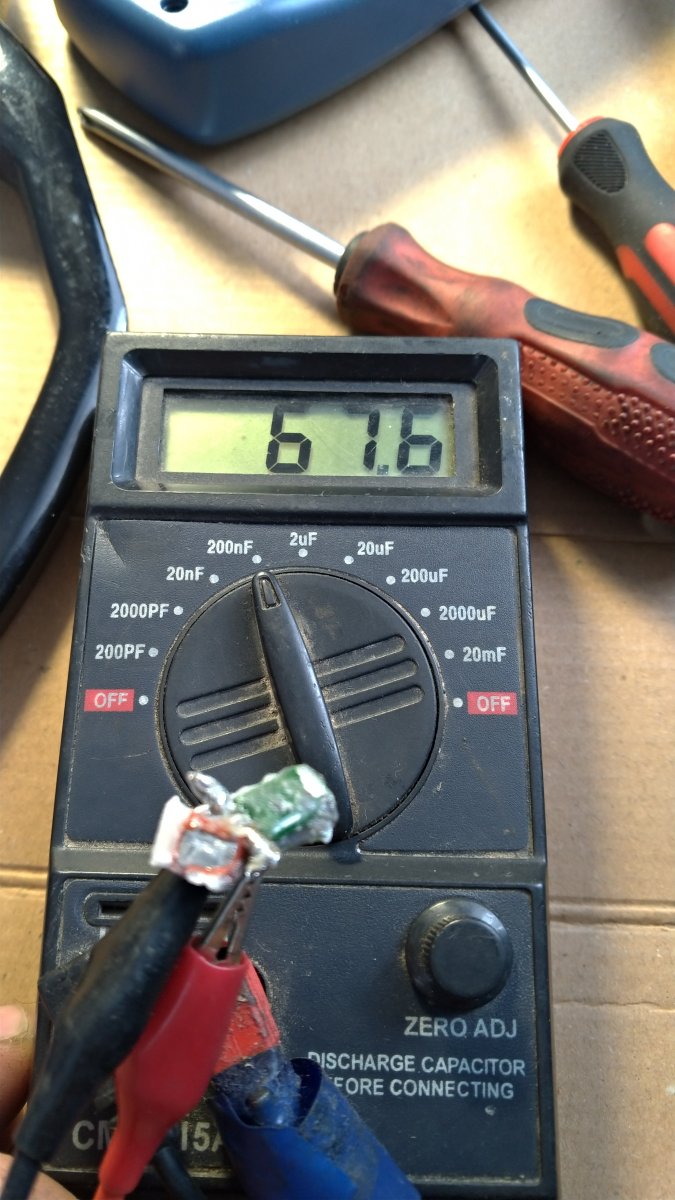

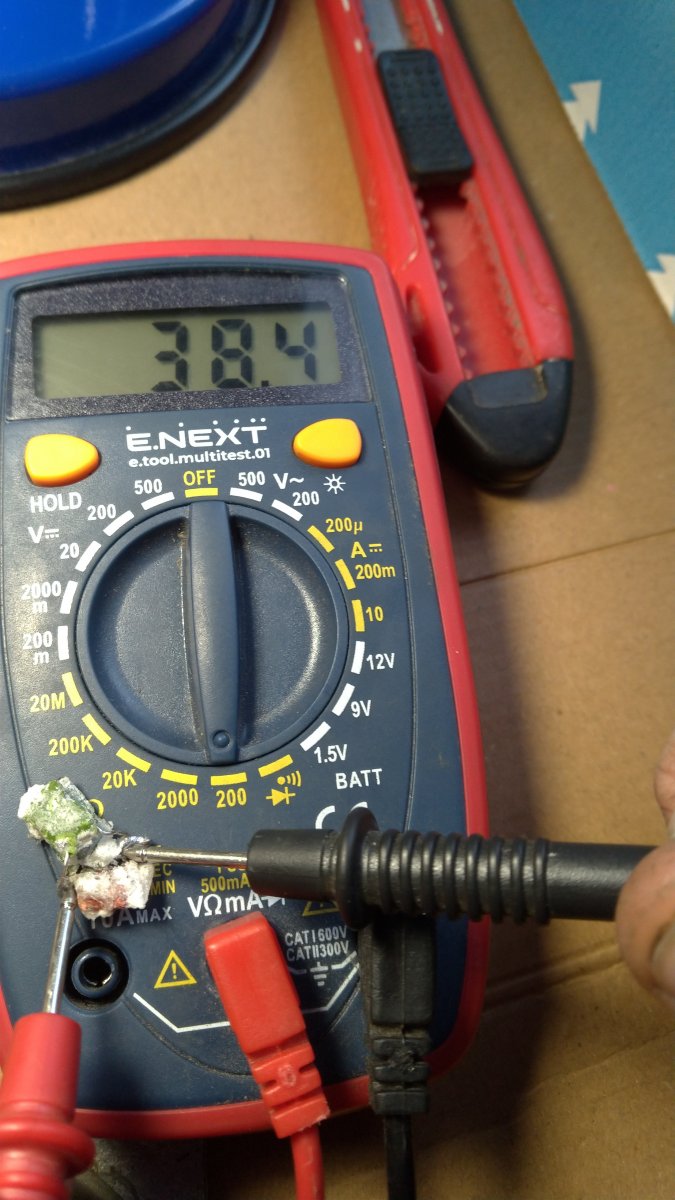

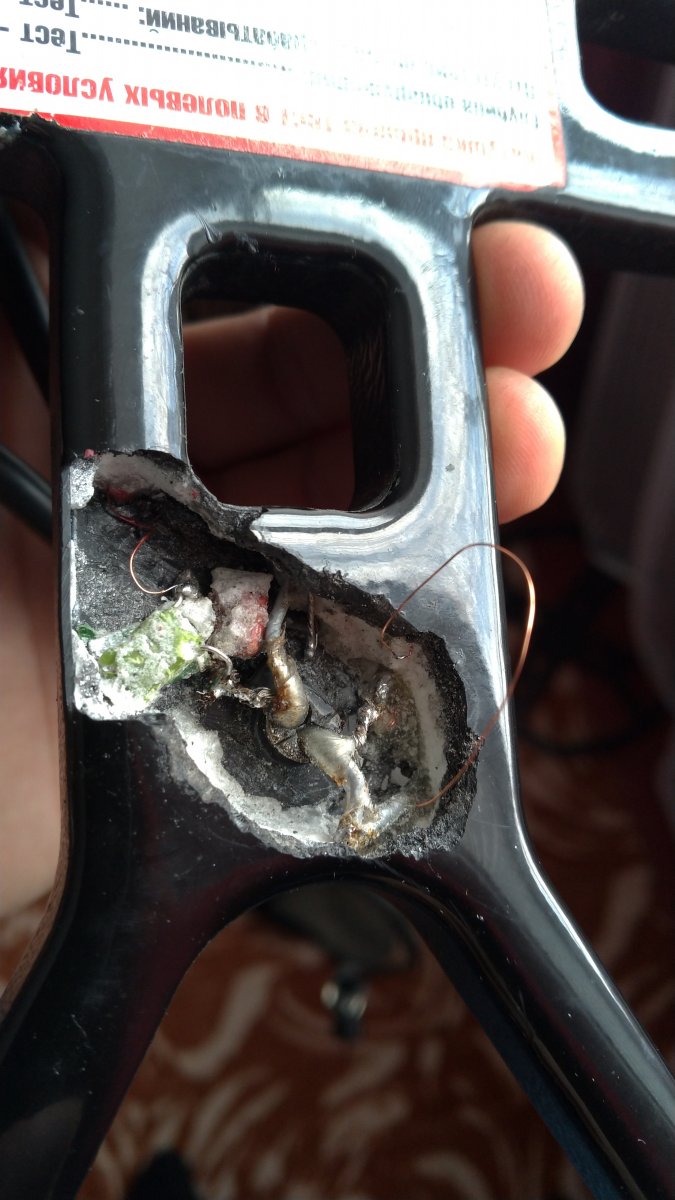

Добрий день! Ось результат пошуку обмотки Rx. Обмотку знайшов,показує 37 Ом,але коли приєднав послідовно конденсатори і підключив катушку до блока ,результату нуль..плавающий сигнал з вді 65 на золоту обручку,мідь зовсім не баче. Я так розумію конденсатори коротнули ,як нагрівав феном.Один зелений дзвониться накоротко.Підскажіть будь ласка які там стояли по параметрах? І ще цікавить що це за провідок зверху обірваний,я його подовжив,але куди приєднати його не наю?
поставте 2,2nF, а если будет все равно плохо, тогда еще добавляйте по 1nF, пока не выровняется ВДИ по меди!! И важно подключить правильно обмотки, это проверить егко, пинпоинтер строго по центу!
Знайшов причину чому плавав сигнал,не правильно під'єднав обмотку Rx,поміняв місцями-запрацювала катушка.Але на 5 коп Катерини(мідь) ледве дотягує 35 см по повітрі.
розковиряв,але резистора який послідовно до конденсатора я не замітив,було припаяно паралельно 3 кондьора,послідовно до обмотки rx.
Не заметил сразу, что это от Ат Про катушка, резистора там нет, вроде, если что Виталий поправит меня По поводу чувствительности на медь, то это же Ат Про, частота 15 кГц, откуда там чуйка на медь? На 5 копеек СССР проверьте, скорее всего будет больше 35. Главное поставить фазу на место, подбирая конденсаторы... Какие цифры на пятак Екатерины у вас сейчас показывает прибор?

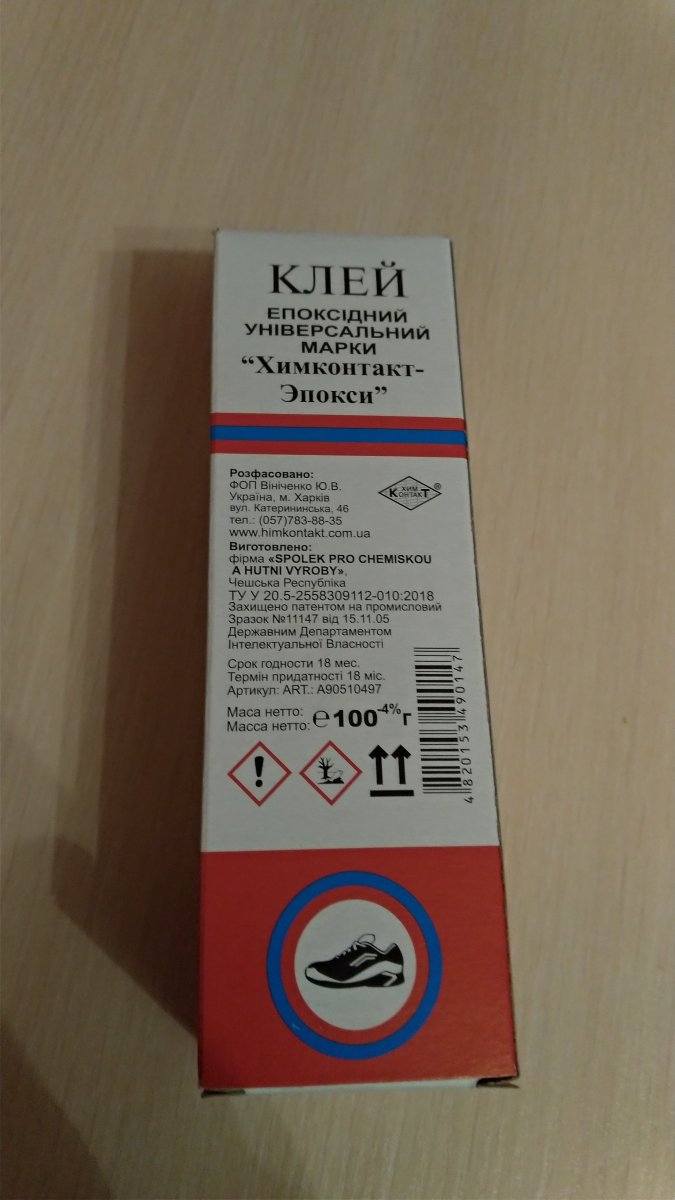

так ви праві на рахунок ат про і 15 кгц,пьятак вді на 96 підігнав конденсатором. По відстані десь 45 см. Думаю можна вже заліплювати.
