Перевірив. Приложив один щуп тестера на одному боці плати а другий на протилежньому. Тишина. (я правильно робив ?)
Поки що їх не розбирав, спочатку спробую відновити окислені місця. Якщо я зрозумів правельно то облудити дріт по можливості щось таке зробити в середині отвору, вставити дріт в отвір та розплавити припой ?.
Так співпало що скупився по паяльній справі для того щоб навчитися паяти. Маю кислоту , пасту, каніфоль та легкоплавний дріт з каніфоллю. Який кращий варіант флюсу ?.
В наявності ця паста, де іншу взяти я навіть і не знаю. Дякую вам за допомогу, завтра спробую паяти та викладу результат пайки, надіюся добрий. Вибачте що мозок виносив но я в даний час за кордоном і кому відати апарат на ремонт не знаю, а копати так хочеться. В Україні я і не парився би відправив би комусь з форумчан для ремонту та і усе, кожен робить те що добре вміє.
Якщо там було з'єднання з внутрішнім шаром - вже нічого. Просто пропаяти може не допомогти - треба вести у отвір переходу добре залуджену мідну дротинку з безвідмивочним флюсом(або ніжку електронного компоненту) відповідного діаметру і добре пропаяти з обох боків.
Дня доброго.Особисто спробував би підключити до лабораторного блока живлення й глянути споживання струму при нажатті кнопки включення.Це часто показує в чому проблема.Далі правильна хімія й перевірка всього підозрілого.Часто поломка через дрібницю.Перевірка модулів живлення...

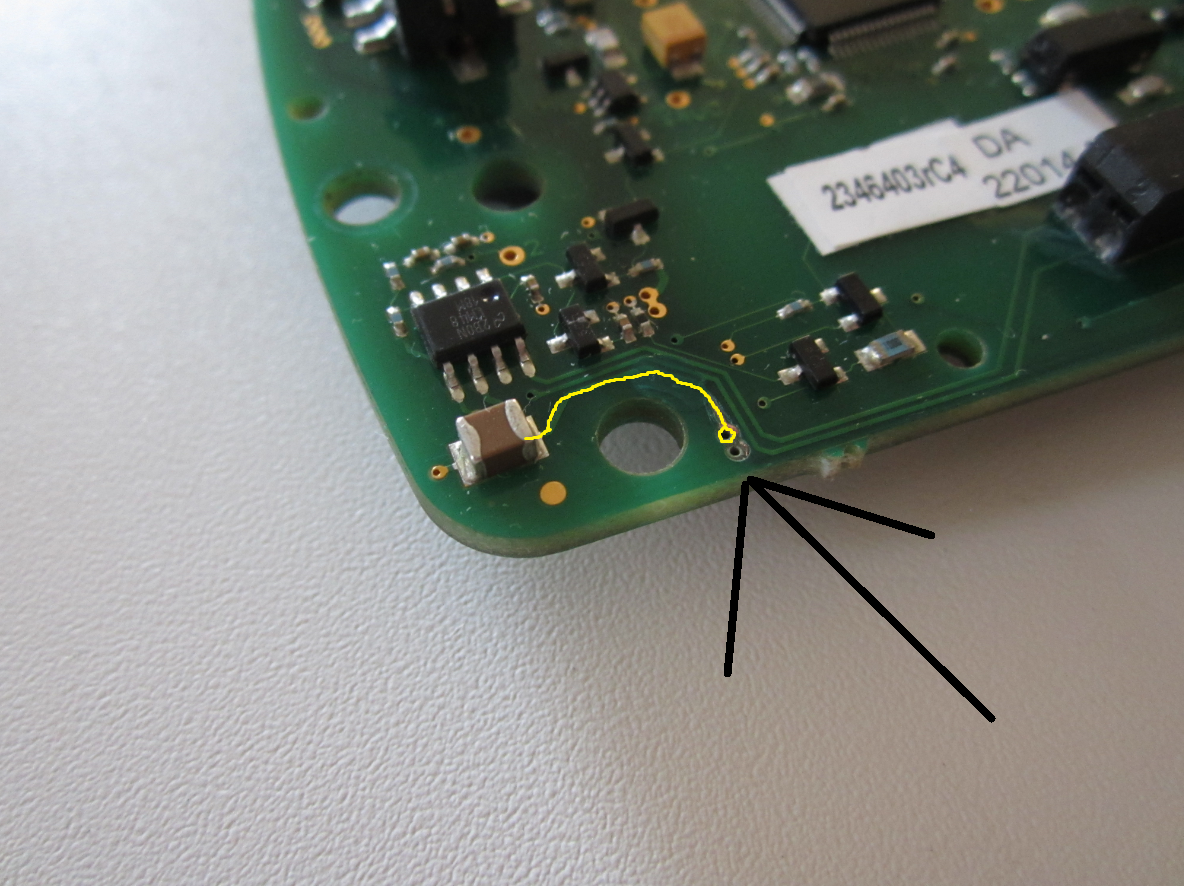

Дорожка и переход, это питание микросхемы усилителя звука. Если даже там обрыв, на включение ни как не влияет.
Для начал проверьте исправность кнопки включения, и все питающее напряжения. Схема там довольно проста, и аналогична 250 асе, есть в свободном доступе.
Усім дякую. Завтра спробую провірити все що осилю послідовно. Блок батарей та проводи до плати я вже перевіряв, там все добре. Ще провірю кнопку і все що зможу.
То что вы называете предохранителем, не предохранитель. Начало любого ремонта начинается с проверки пиьающих напряжений, так и не понятно напряжения питаюшие плату у Вас присутствуют? +8 и +4 вольта есть на плате?
Я в цій справі взагалі мало що розумію і де на платі цей замір робити навіть не здогадуюся. Я провірив сам блок, провірив виходи фішки до плати та перевірив ножки на платі де припаяна фішка дротів акомулятора, там 5.18 .
