Может есть у кого схема обвязки lm386 и lm393 на AT PRO? Схема похожая на 250, но если много отличий. И как там организован фазовращатель (баланс грунта)? За ранние благодарю.
Шановний RaDevan, із природної цікавості і незначних проблем з мд перечитував цю тему. Чи можете простими словами пояснити, що вы мали на увазі в даному повідомленні. Дякую.
У меня была история ...глючил периодически.Иногда норм,иногда через минут 40 поиска фантомы.Думал катушка. Пробовал несколько катушек.Оказалось,что умер сам процессор.И одна из катушек. Перед этим накрывался дисплей по немногу.Я свой прохор покупал в 2012году. Первые прохоры были все с браком. Как мне сказали в сервисе...что он еще долго проработал..почти 7 лет.Обычно они умирали года через 3. В итоге замена платы.Вроде поставили плату уже 3 поколения-вроде как последнее. Я к тому,если прибор у вас из первых,то возможно уже плате пришел пипец. Отправлено с моего Redmi Note 8 Pro через Tapatalk
Не знаю,пока пошел другим путем.Отправил на ремонт катушку вместе с блоком,и мастер,уважаемый здесь человек сказал,что блок в порядке.Пока назад не получил,посмотрю как поведется.
Если блок в порядке,то тогда гуд) Обойдется малрй кровью!) Отправлено с моего Redmi Note 8 Pro через Tapatalk
Добрый день , прошу совета. Начала глючить 250 аська, орет даже на воздух, при прикосновении к месту, где заканчивается провод и начинается штекер, который подсоед. к блоку , дико лагает, может усик в штекере отломался, или еще что?Сколько примерно может стоить припаять усик в штекере?
Да нет проблем любой у кого есть паяльник за пару минут вам припаяет!Или купите паяльник будет на потом))
Тут не все так просто.Запаяти,почистити,й перевірити чи все працює.Металошукач-техніка чутлива.Навіть наявність остатків флюсу між контактами може давати глюки.
Ну в чем то соглашусь Если руки с того места то запаять ,протереть спиртом не проблема (если это контакт отпаялся а это часто бывает) Еще распространенная проблема (провожу профилактику раз в год и друзьям тоже)) закисание на плате контактов штекера из за попадания влаги как следствие фантомы и глюки (хлопья от некачественной лаковки и промывки)! Для этого нужно разобрать блок (гарантия пропадает и не умеешь не лезь) протереть контакты спиртом почистить зубочисткой или лучше пропаять,промыть и залаковать..
Гарет АТпро. Після підводного пошуку в морі все було чітко. Прийшов до дому промив висушив і на наступний день апарат не включився, ноль реакції на кнопку. Розібрав і на корпусі в середині виявив конденсат, саме капельки малесенькі малесенькі кілька штук. Все протер спиртом висушив но примочки не допомогли. Допоможіть як його воскресити !.
Ну що тут порадити,співчуваю ,дивіться волога під кнопками керування або під процом,контакти акумів повірити і самі батарейки ..Ще раз сушити трошки на сонці але не перегріти..https://md-arena.com/razborka-garrett-at-pro-blok-upravleniya-video/

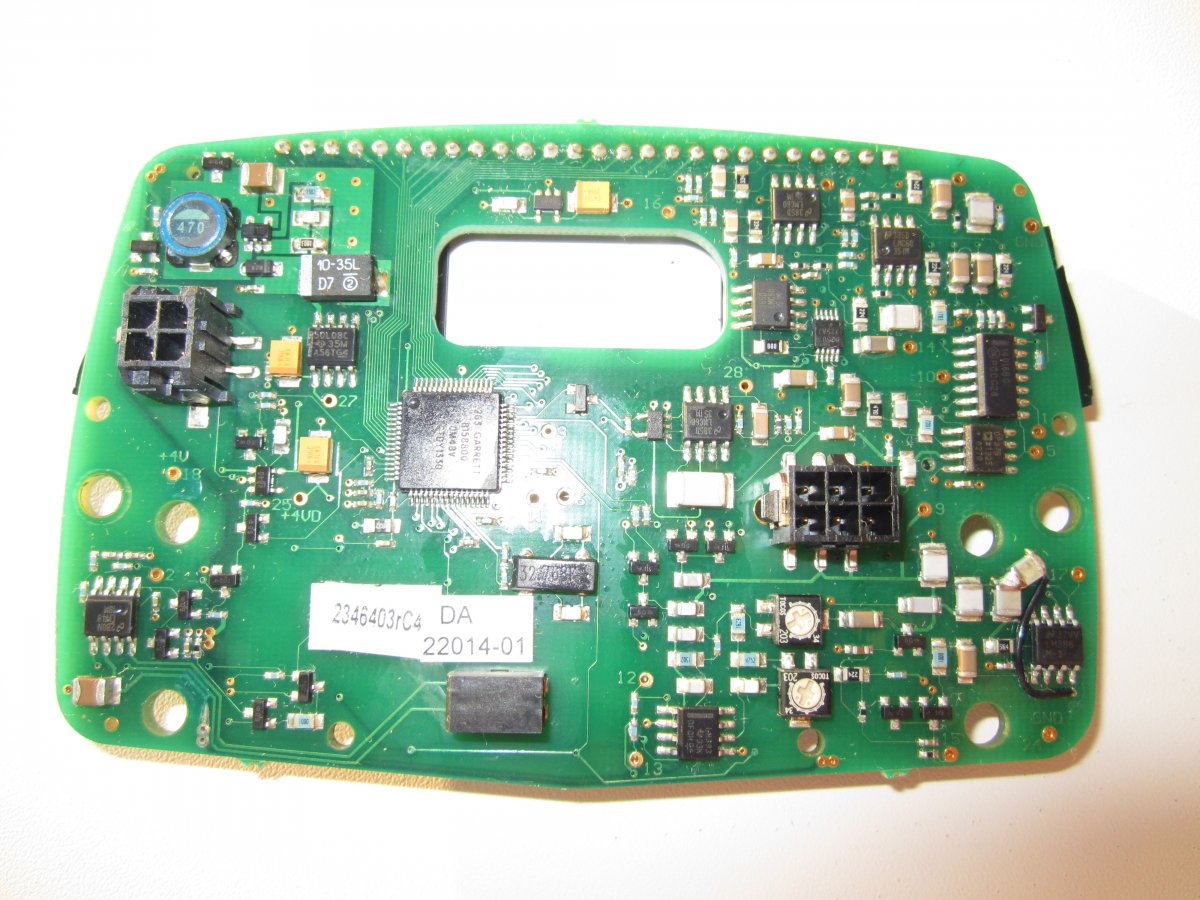

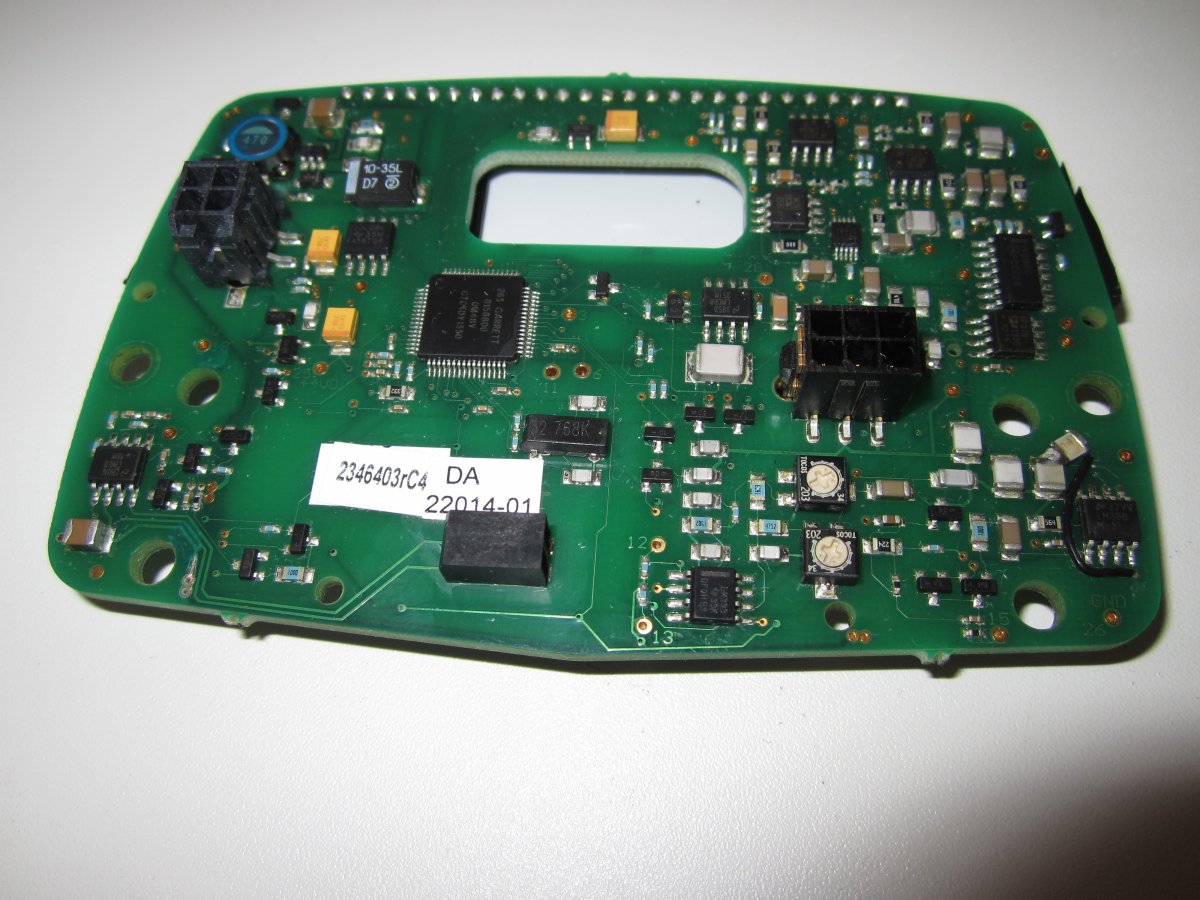

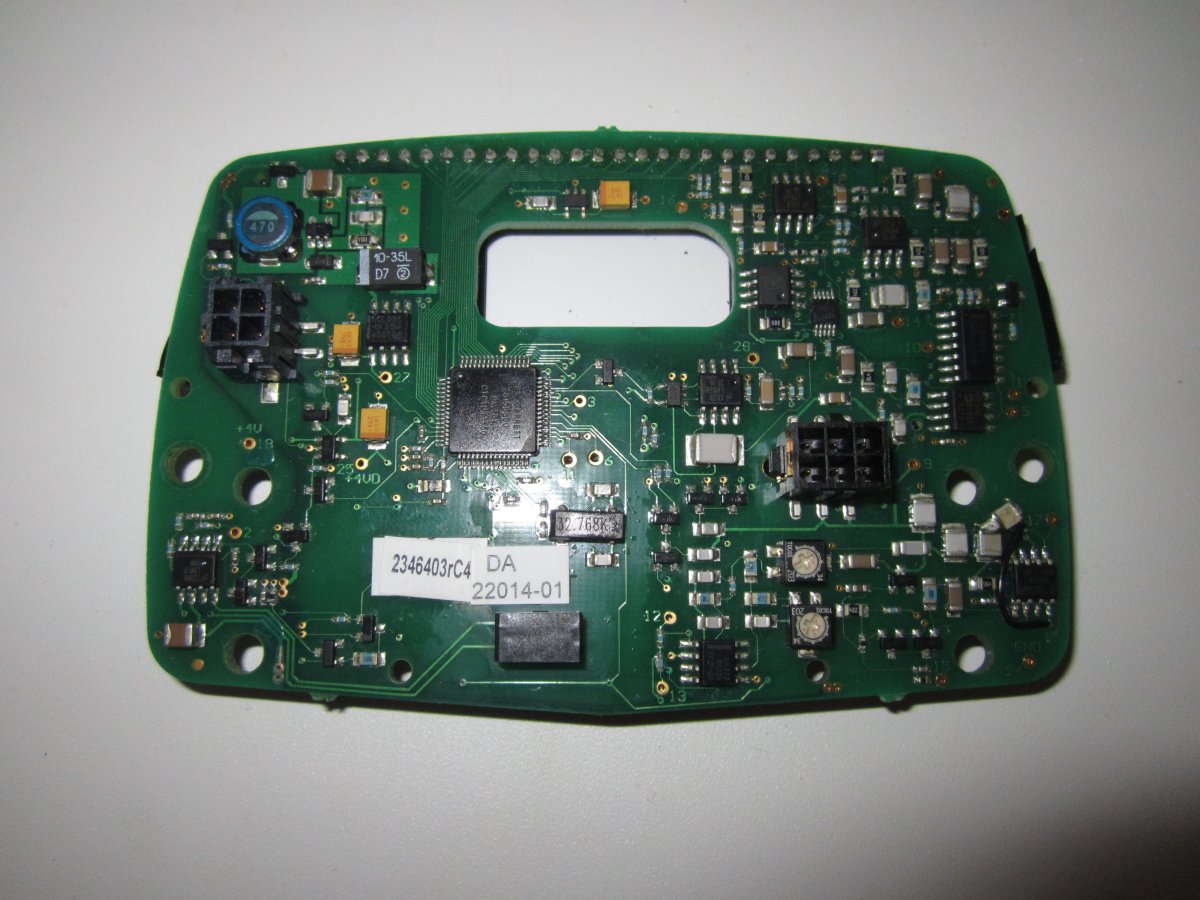

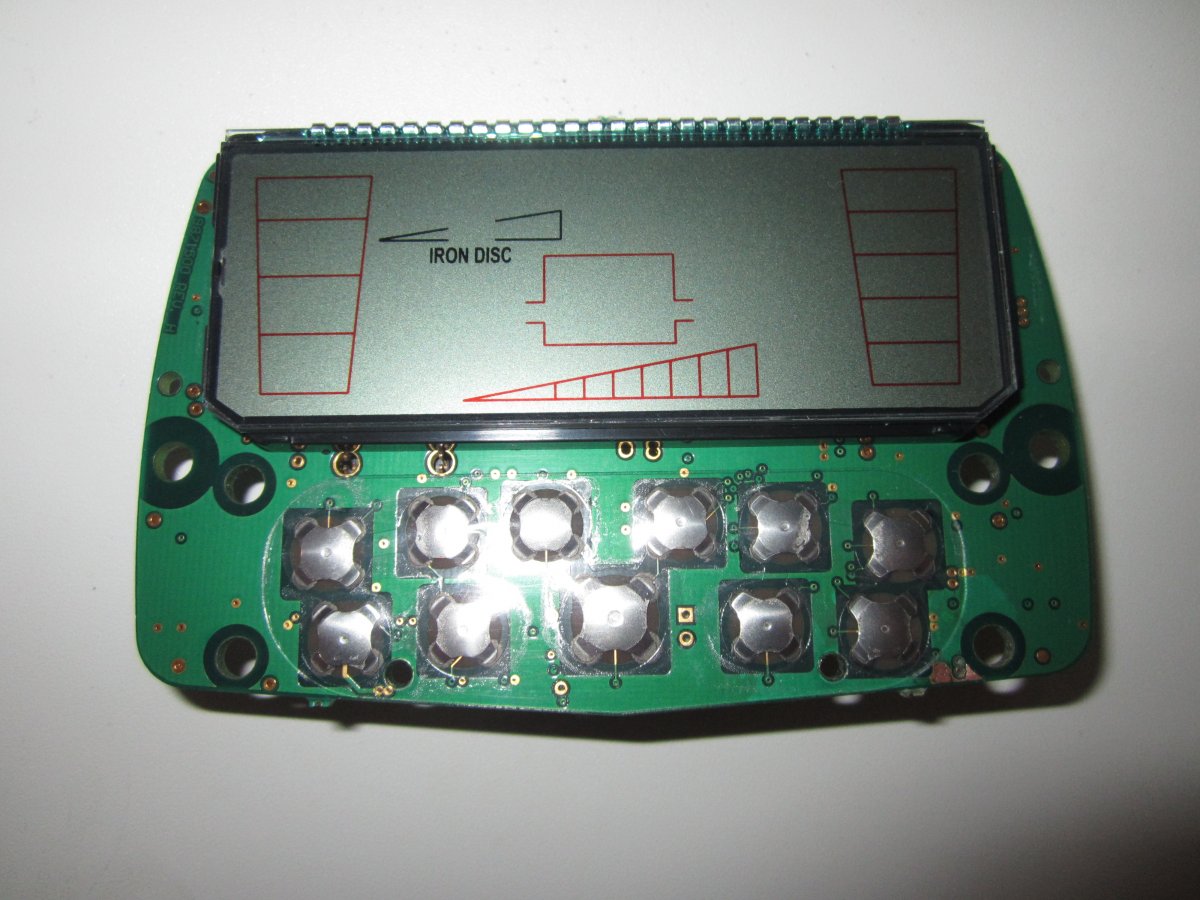

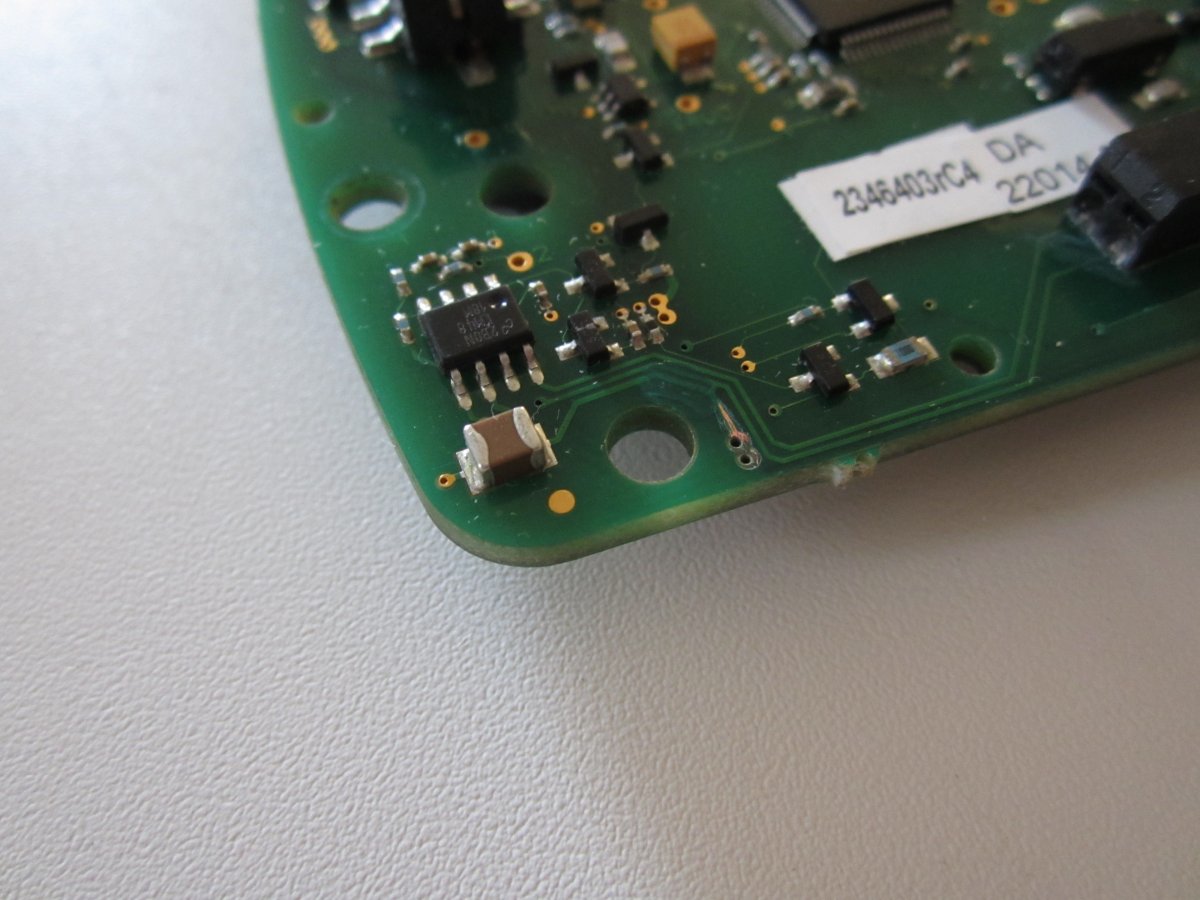

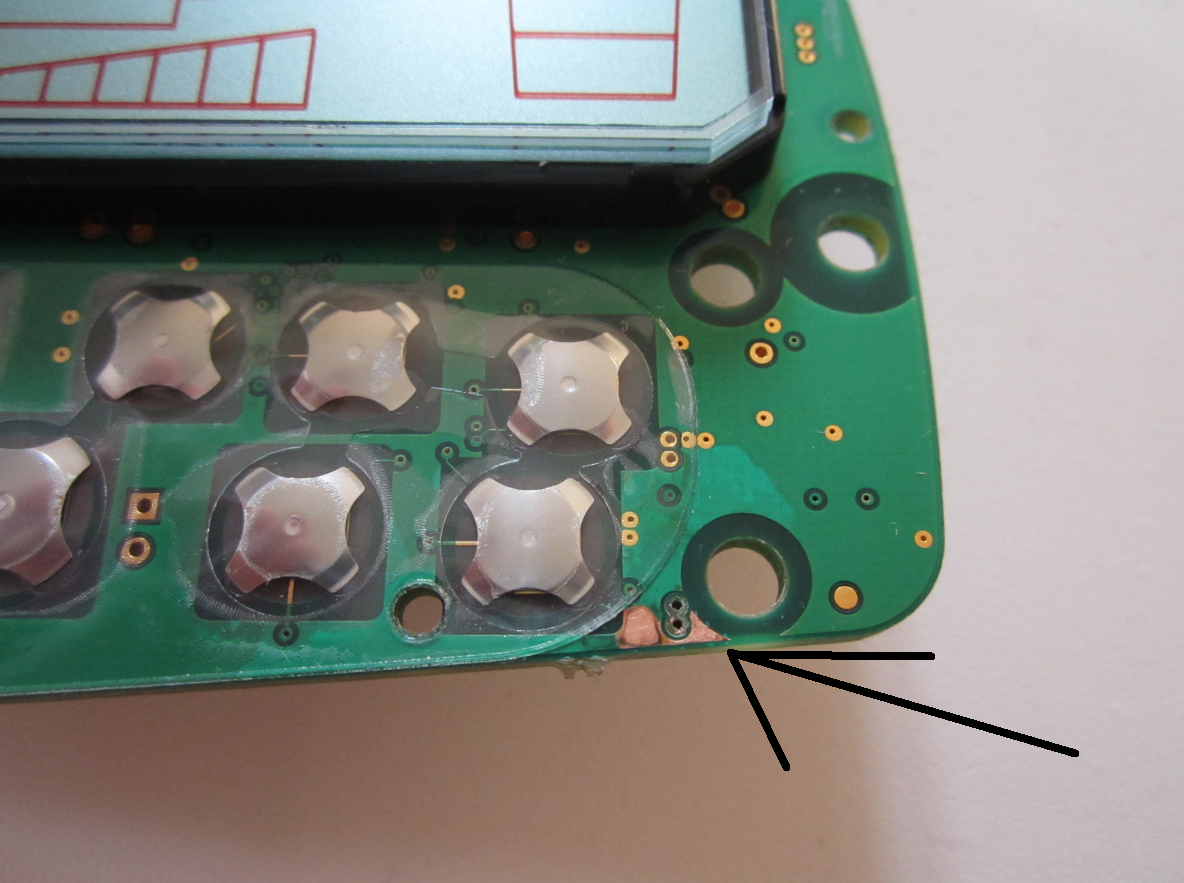

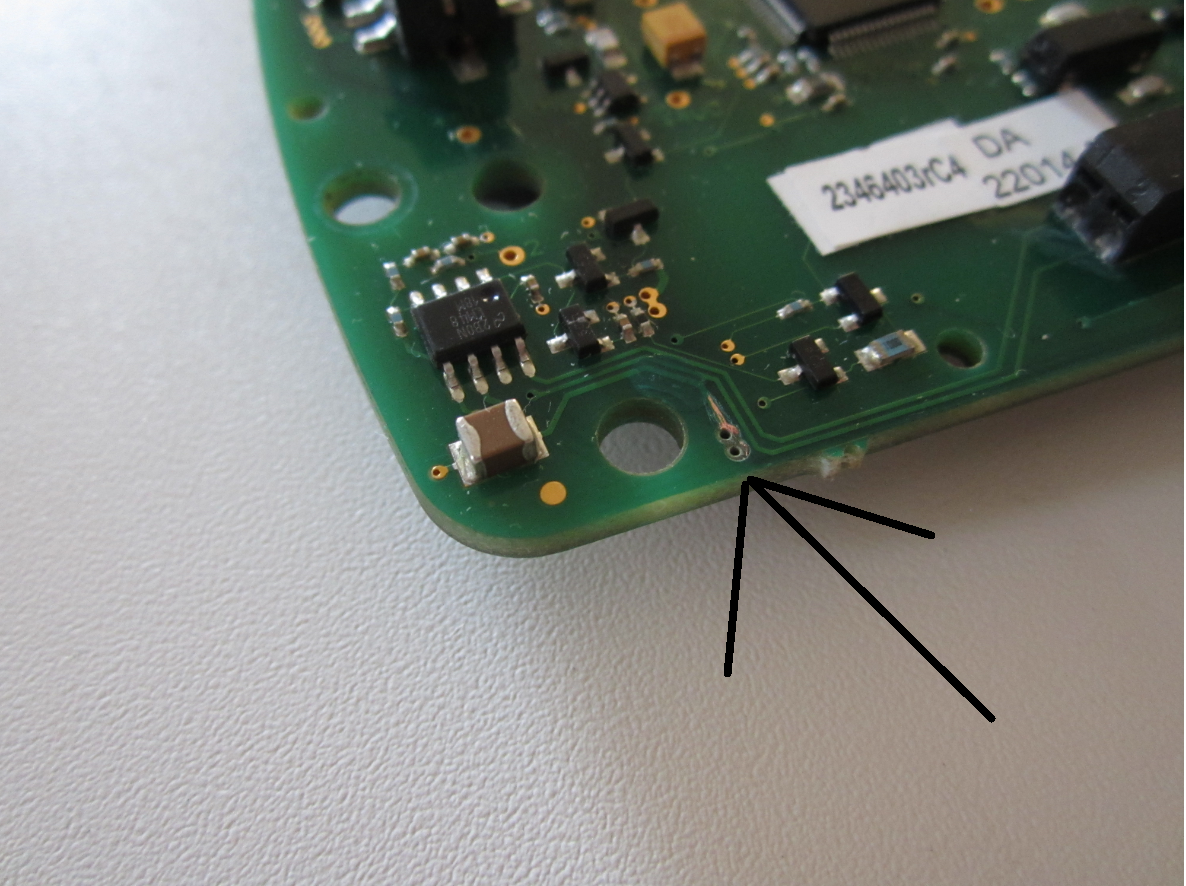

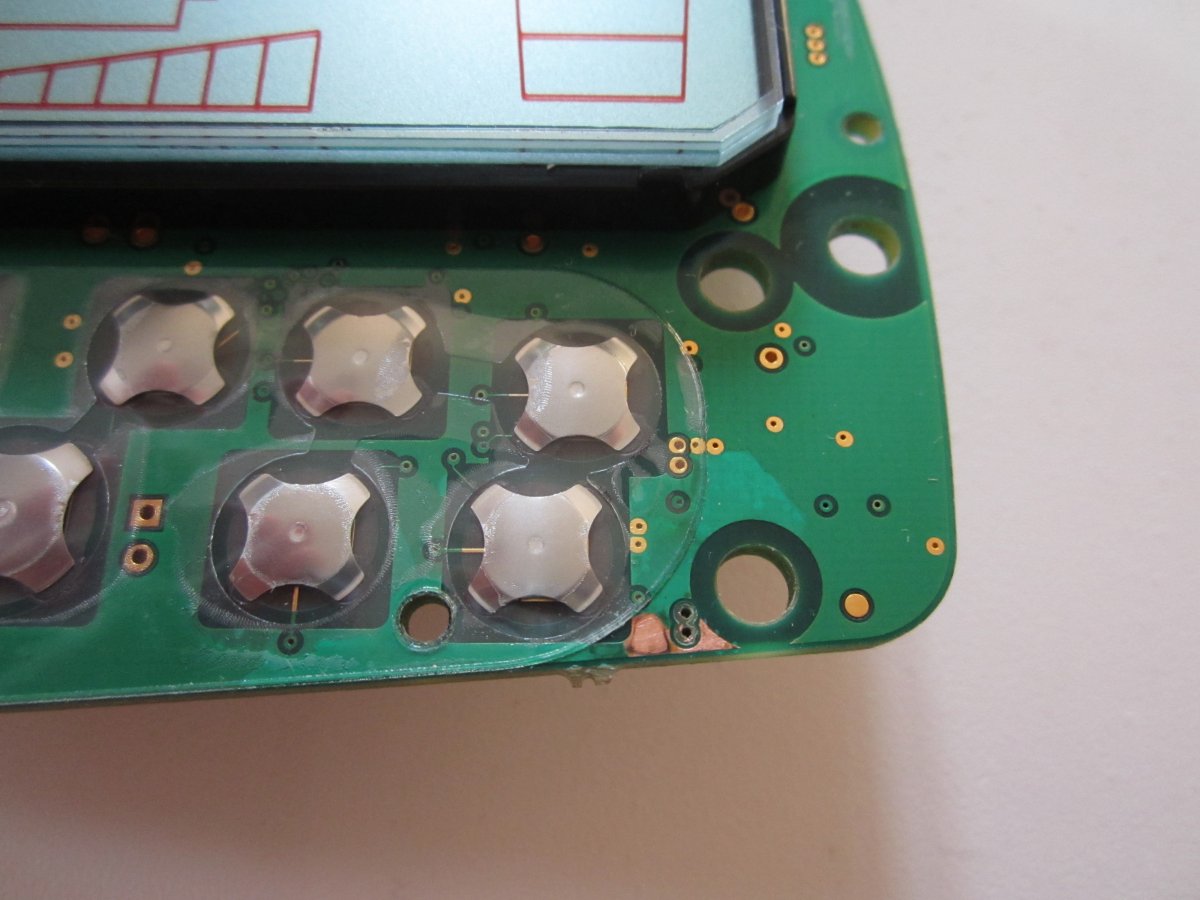

Як писав вище я вже все розібрав, протер спиртом та просушив. Маю підозру на цей недолік який відмітив на двох останніх фото стрілкою. Це одне і те ж місце лицива та тильна сторони. Там була окись і після чистки получилося ось так. Думаю там потрібно підпаяти але як там зєдувалося все це не знаю і чи зєднувалося. Та взагалі чи ця частина плати відповідає за включення.

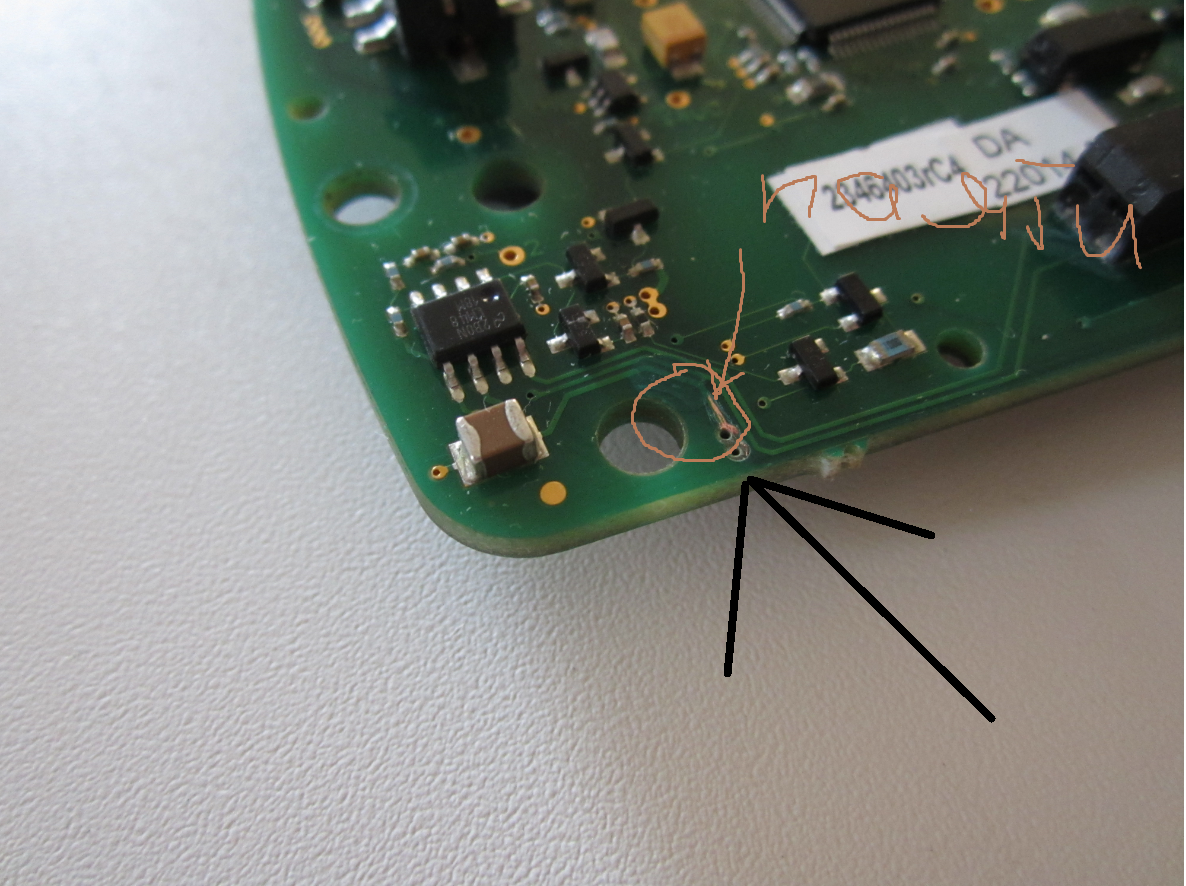

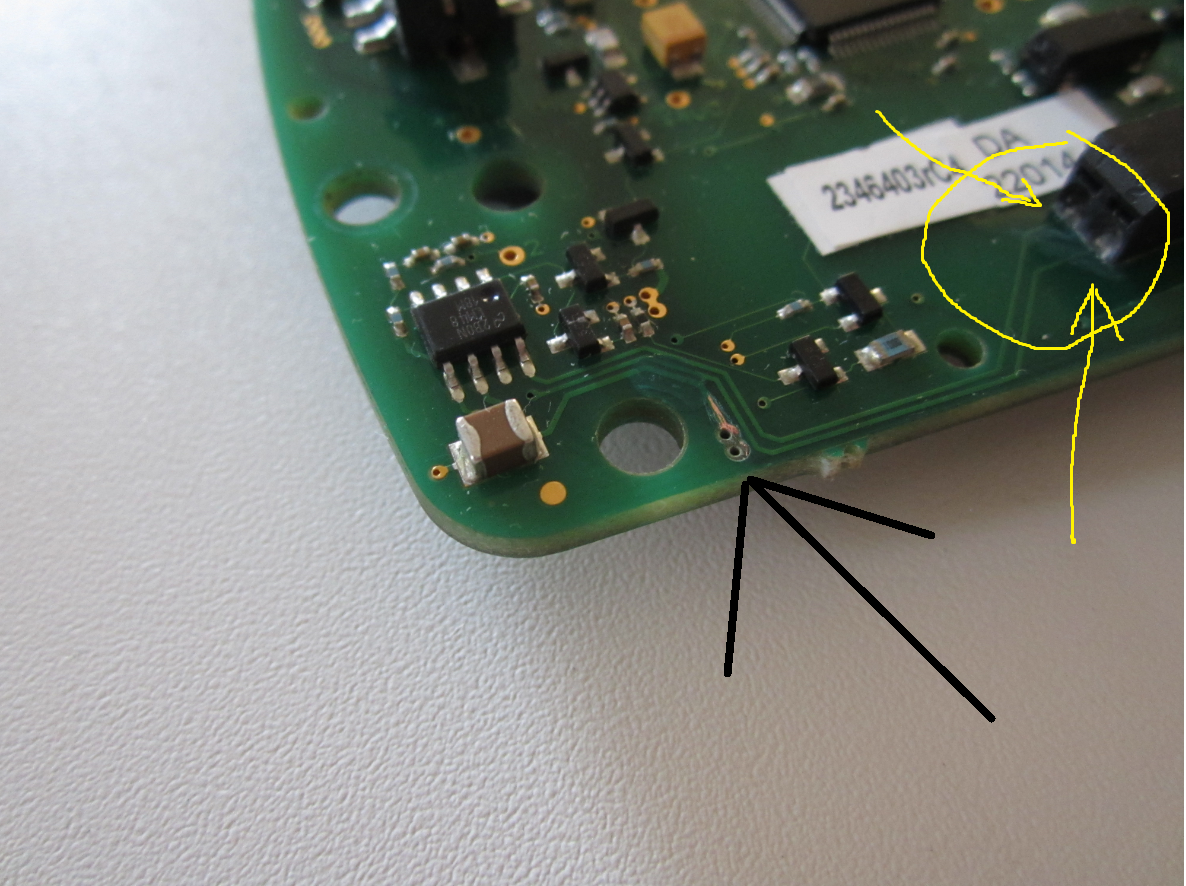

Перше фото зі стрілкою подібне на то що "доріжка" перебита на запобіжнику,продзвонити тестером при потребі пропаяти наложивши шиту з тонкого дроту,друге не страшно в загальному то "масса" ..Нема тестеру ,лампочка з батарейкою як замінник.
Доріжка має іти дорожкою до отвору ?. В отворі не має бути ніяких доріжок чи дротиків ?. Тестер є, паяльник є, чуть досвіду пайки є а от в єлектроніці майже ноль.
Це міжслойні переходи. Треба розбиратись куди вони йдуть і що з'єднують. Дивлячись на фото схоже що плата трьохслойна як мінімум. Надіслано від мого SLA-L22, використовуючи Tapatalk
По тому що вони з'їжені корозією дуже схоже на живлення. Але треба взяти тестер і з двох сторін продзвонити для початку ці переходи, якщо металізація залишилась зсередини отвору, то треба пропаяти з двох сторін з флюсом. Надіслано від мого SLA-L22, використовуючи Tapatalk
Ні, не відсвічує. То початок корозії. Відмити ізопропілом, і пропаяти. Надіслано від мого SLA-L22, використовуючи Tapatalk
Перевірте наявніть таких слідів по всій платі, особливо в районі процесора. Надіслано від мого SLA-L22, використовуючи Tapatalk
Перевірте для початку. Може не все так погано як здається ) Надіслано від мого SLA-L22, використовуючи Tapatalk
