Доброго дня, всем! Нужен комплект крепления родной катушки Garret GTI 2500, где можно найти и в какую цену? Спасибо.
Приветствую .подскажите что может быть с прибором Garrett AT Pro При потряхивании включенного прибора (даже с разными катушками) появляются хаотичные сигналы. Сколько будет стоимость ремонта,если он понадобится?

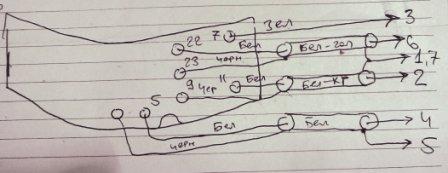

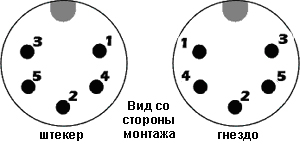

Подскажите Китаец VALLEMAN 1032 после перепайки штекера на 5 пин ослеп , что может быть ? Может ктото подскажет очередность проводков в штекере . Спс
Проверти ваш датчик на сопротивление может прокатит. Velleman CS200 / GC-1010. распайка проводов на разъём штекер 1-4 5.6Ом 3-5 13.7Ом
Комрады еще вопрос ) После перепайки штекера его нужно сразу заливать селиконом чтобы он работал ? Или блок и так должен видеть катушку ? Заранее спс
Были разные приборы штекера не залиты. Должен сразу работать без заливки. А если пальцем штекер касаетесь на блоке пиликает?
Камрад спасибо огромное ) Последовал твоей схеме ииии получилось , спасибо брат . Теперь я бегом его в олх вылажу )) передам эстафету )
Всем добра и здоровья. Вопрос - имеется Garrett Beach Hunter A3, интересует распиновка проводов на коннектор внутри корпуса. выглядит примерно так [----]. средние контакты на плате замкнуты и это явно земля. с первого идет на транс, при касании вторички прибор что-то вякает... возможно это приемник... на четвертом 10 вольт. катуху смотрел. между оплеткой и белым проводом 16 Ом, между черным и красным 2 кОм.
Доброго всем времени суток! Нужна помощь! Garrett ACE 250, катушка Nel_tornado - перепутана полярность на аккумуляторе, аппарат не включаясь - экран темный, постоянное трещание. На плате перепаяны все микросхемы которые вышли из строя. Аппарат начал оживать, но не совсем. 1. при вкл. и работе аппарат звук издает еле-еле (можно сказать что его даже нет), при подключении наушников - звук, хаотичное трещание невпопад и тоже еле-еле слышен. 2. пропаяли дорожку к экрану - появились пропавшие показатели. Экран работает на все 100. 3. проверили напряжение на входе/выходе 8,9, 10, 11, 12. Результат - напряжение меньше по показаниям и не стабильное (меняется). Подскажите что делать?

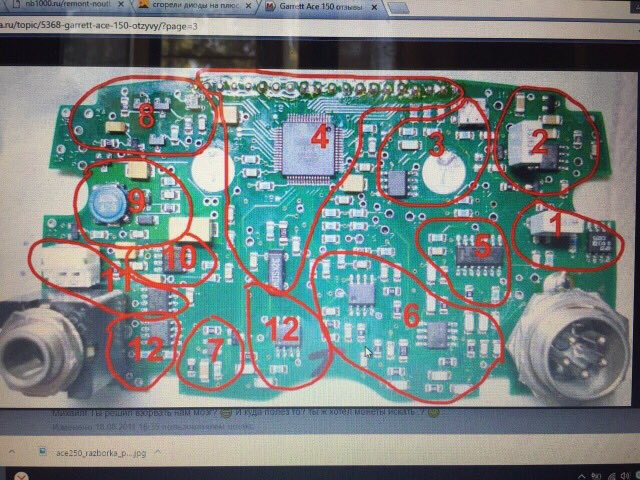

Микросхему звука тоже меняли вроде она вылетает когда полярность перепутана. Сам не ремонтирую но читал. Милый человек можете выложить фото крупным планом . Чтобы нумерацию деталей можно прочитать или на почту скиньте . Максимальное разрешение и близко. 1 Генератор 2 Приемник У кого есть фото ПЛАТ АСЕ качественные. Плиз скиньте. 66075@list.ru

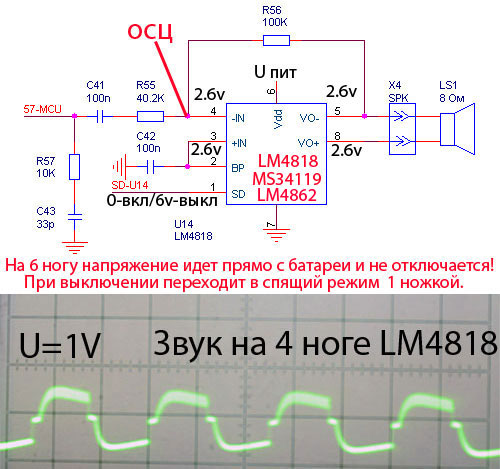

Копирую с интернета. Металлоискатель АСЕ250 ремонт УНЧ LM4818. В металлоискателях Гаррет АСЕ250 часто горит звуковой УНЧ. Особенность схемы выходного звукового каскада в том, что она всегда под напряжением и запитана прямо от батареи питания. При выключении металлоискателя, микросхема переходит в спящий режим, подачей напряжения +6v на первую ножку. При переполюсовке и при увеличении напряжения, выходит со строя. Для ремонта приведена принципиальная схема усилителя низкой частоты металлоискателя Гаррет АСЕ250 с постоянными напряжениями на каждой ножке микросхемы. А так же дана осциллограмма входного звукового сигнала на 4 ножке LM4818. Бывают случаи, когда все напряжения сходятся, но звук тихий. В таких случаях нужно также менять LM4818. Микросхему LM4818 можно заменить на МС34119. При такой замене 1 ножку не припаивать никуда. Микросхему LM4818 можно заменить на LM4862. Эта микросхема заменяется без переделки, она идентична с LM4818. С ней ток потребления в выключенном состоянии в районе 0,5 мА.
Здравствуйте. Подарили мне Гаррет мастер хантер СХ3. Но в нем есть проблема, нет стабилизации АЦП. По крайней мере, так мне сказали. Подскажите, что можно сделать, тк глубина обнаружения равна 3 см и обнаруженные цели находятся не по центру катушки, а сбоку. Спасибо

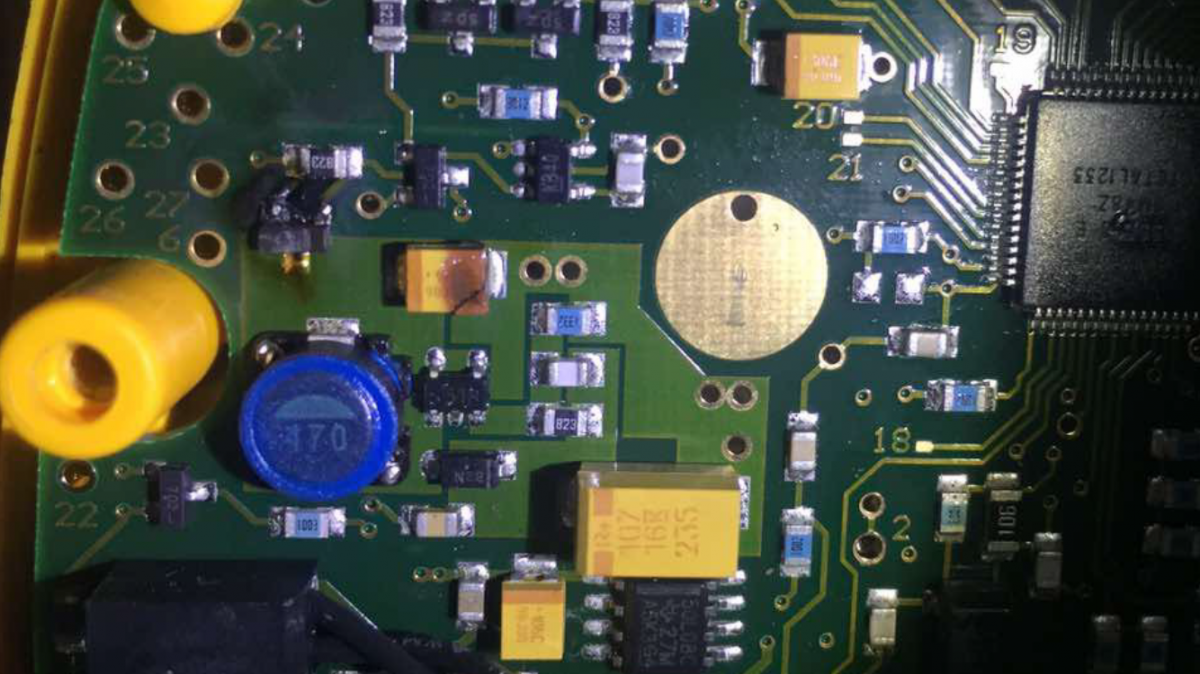

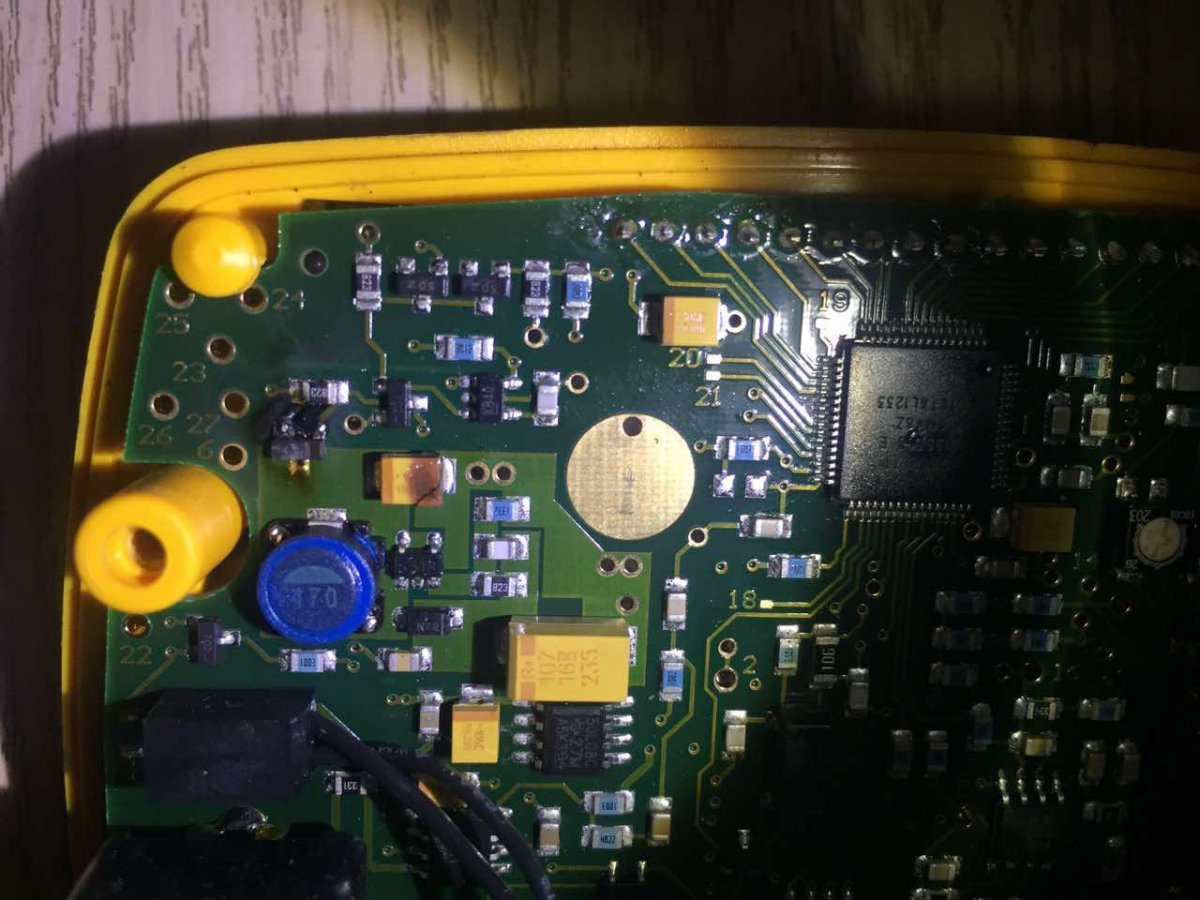

И конденсатор меняли желтый? На фото как будто треснут. И микросхему звука если отпаять и проверить напругу.
Разобрался.. проблема была в датчике. обмотка приемника выполнена алюминиевым проводом в лаке..... вот такой deepseeker!!! скруткой соединены с медным проводом!!! И пропаяны поверх... с кислотой!!! На заводе!!!! Ужосссс... естественно произошло разрушение контакта. все восстановил, соединения выполнил обжимом в медной трубке с последующей лакировкой. Сопротивления - передающая катушка 6.5 Ом, принимающая - 14 Ом. Распайка на колодку, кому интересно. смотрим слева направо, блок задом к себе. 1 контакт- Red, 2 контакт - Black, 3 контакт - GND, 4 контакт - White
Неправильно вам сказали. не бывает никакой "стабилизации АЦП". АЦП, если он присутствует в схеме как отдельный компонент, синхронизируется с процессором по цифровой шине. Вот и вся "стабилизация". Шина прозванивается обычным тестером, синхросигнал смотрится осциллографом.
