МАМАЙ73 ну вот, выкидывайте это творчество, перемычку и кондер, а вместе с ним и ЛМку и ставте новую и будет тишина и спокойствие
Добрый день.Заменил ЛМку,снял перемычку,ничего не изменилось,поставил перемычку тоже самое.Видно дело в чём-то другом.С ув.Юрий.
Извините, а вы серьезно считаете, что грамотные электронщики проводят "удалённые сеансы ремонта", видя только фотографию "пациента". Тогда вам к гадалке.
Прошу прощенья,но причём тут гадалка .Я прекрасно понимаю,что это ремонты на "авось повезёт", мне увы не повезло ,значит будем искать дальше причину.С ув.Юрий.

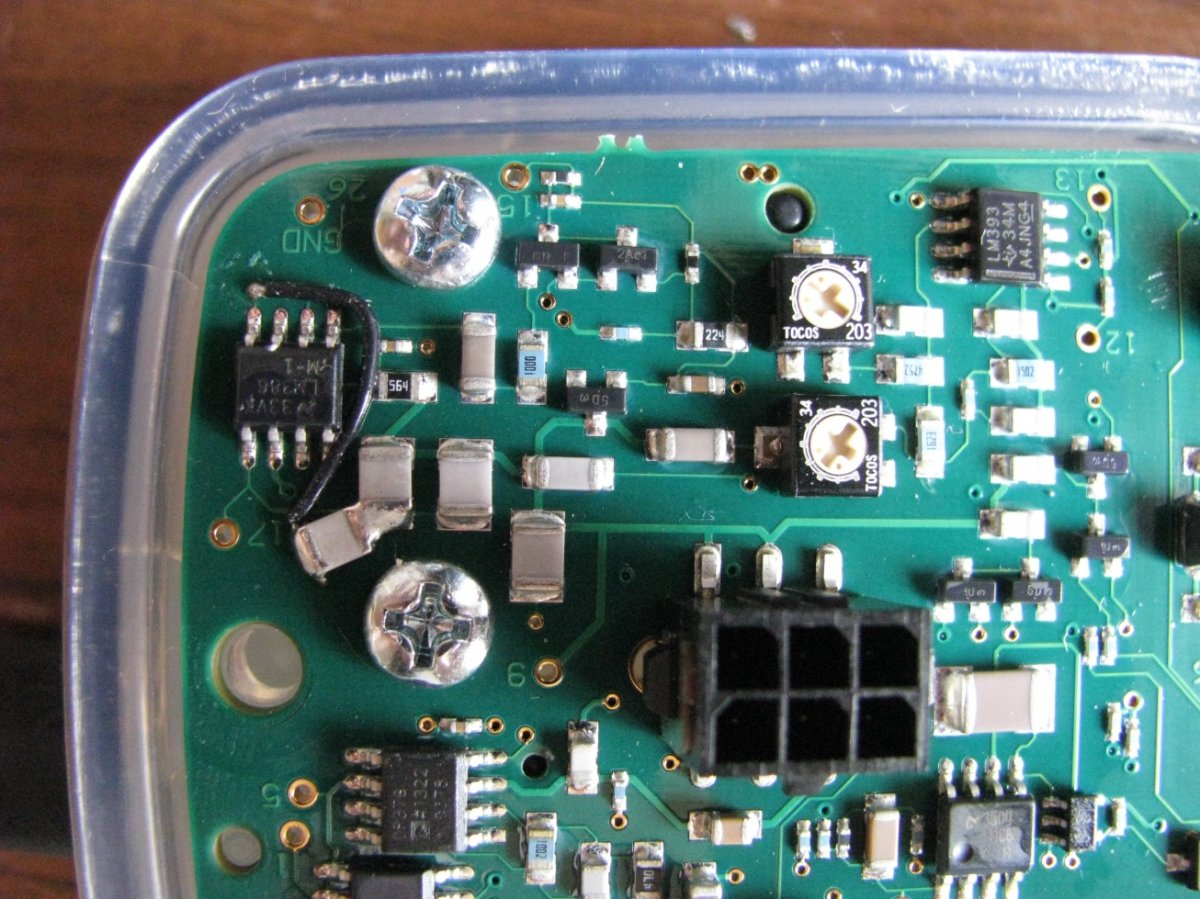

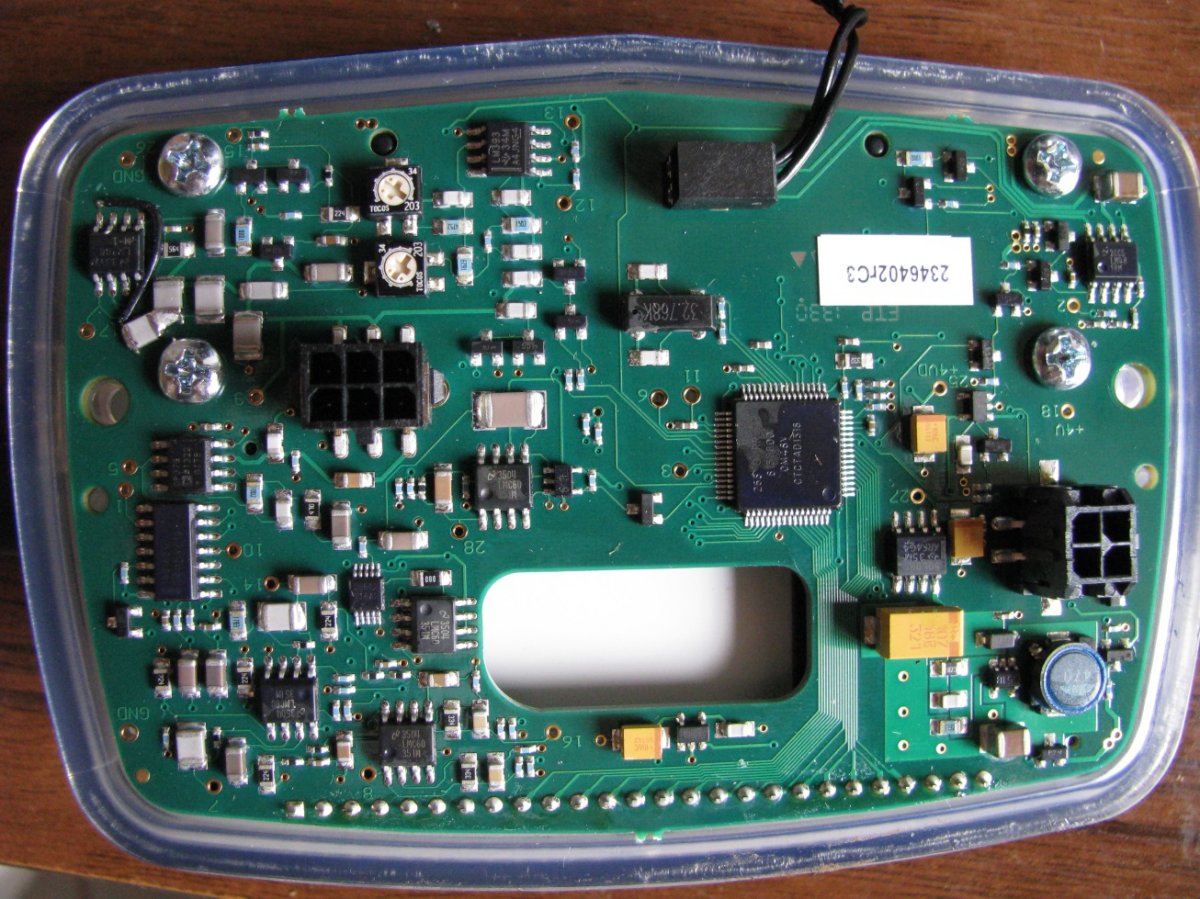

При том, что заочно вам могли бы дать советы и по-хлеще, за последствия выполнения которых никто бы не ответил. В вашем случае мы видим банальнейший конденсатор, включенный с выхода операционника на землю. Операционник LM386 у Асек стоит в блоке генератора. Тот "навесной" конденсатор, скорее всего, поставили для коррекции частоты катушки TX, хотя тогда кондёр нужно было ставить немного не там. Этот блок вообще не имеет никакого отношения к шумам усилительной части. Но тем не менее вам дают глупые советы, а вы им следуете. Найти источник периодических шумов можно только имея хорошо оборудованную лабораторию, имеющую, как минимум, качественный осциллограф и немалый опыт таких работ. Вы же рискуете просто убить свой прибор. Но если вам охота рисковать но поковыряться самому - начните со входного тракта, это микросхемы серии ОР.
Всем привет жителем форума. У меня появилась проблемка с garrett ace 250 после маленькой аварии, а то есть мне его малость переехали. повредился корпус и экран приказал долго жить. Так в принципе работает но перестал видеть монеты РСФСР и СССР до военные и после военные до 60 годов достоинством 1, 2, 3, 10, 15, 20 в режиме JEWELRY, хотя на всех металлах видит. Хотел спросить можно ли это исправить самому. Навыки электроники имею. Буду рад за помощь. С уважением Сергей.
Здравствуйте добрые люди . Такая ситуация , прибор Евро АСЕ . Вышел покопать , а он как с ума сошел , выдает сигналы даже в воздухе , бегает сегмент распознавания по дискриму и пищит , на чувствительности от 1го до 3х вроде как работает нормально , ставишь выше и начинается песня . До сегодня копал полторы недели назад на ужасной жаре , когда достал с сумки айфон он сказал "мол очень жарко пока не трогай меня" . Могла ли жара повредить МД ?((
На аномальной жаре могло повести катушку, и она ушла в разбаланс. Если это так - после "отдыха" в тени всё должно прийти в норму. Если не придёт - тут уж нужно смотреть прибор, более сложные диагнозы на основании устного описания ставить опрометчиво.
Ну она отдыхала полторы недели дома . А как это "повести катушку" в ней тоже могут быть проблемы? Я думал она вечна)))) если проблема в катушке то получается надо покупать новую , она ж вроде как цельная , или разбирается *? У меня она стандартная . Через пару дней будет доступ к другой катушке знакомых , если с ней нормально работать будет , то эту можно выкидывать?(
Похожее , она на чуйке выше 3х с ума сходит, не надо водить по земле даже , просто держу в воздухе , а оно пишит и бегает по дискриму
Катушка IB-приборов - это электрически сбалансированная система, баланс которой достигается особой геометрией обмоток. Из этого следует, что если геометрия корпуса нарушена (повело) - то нарушится и баланс, соответственно качество работы катушки ухудшается, иногда о полной невозможности её использования. Вообще-то катушка - монолитная неразборная деталь, возможность ремонта которой конструкцией не предусмотрена. Но иногда удаётся устранить ряд поломок, например произвести замену кабеля или дополнительную балансировку, бывает даже удаётся устранить внутренние обрывы. Хотя всё это связано с непредусмотренными технологией работами и "шаманством", несущими в себе определённую долю риска, но учитывая стоимость новой катушки, зачастую этот риск целесообразен. Во всяком случае, среди нескольких десятков отремонтированных катушек у меня было всего пару случаев не очень удачного вмешательства, потребовавшего гарантийной переделки, и то один из них - потребитель не учёл, что всё же отремонтированная катушка - это не новый монолит, и она требует несколько более бережного отношения.
Спасибо вам за ответ . В пятницу будет ясно , что это , катушка или электроника . Извините за такой вопрос но вообще дорого ли их стоит чинить ?)
Недёшево, но куда меньше стоимости новой катушки. Извините, это ветка не моя, так получилось, что я тут с советами разошёлся, а это некорректно - в данной теме совершенно другой человек предлагает свои услуги, и я как бы невольно начинаю "откусывать его хлеб". Поэтому все конкретные вопросы лично ко мне прошу задавать в этой же ветке "Услуги", рядом тема "Ремонт электронной техники для поиска". Там я смогу подробно и предметно отвечать на все ваши вопросы без опасения выглядеть "штрейкбрехером", а это все же площадка уважаемого коллеги RaDevan, тут люди общаются по ремонту именно с ним.
Я понял , извиняюсь перед этим добрым человеком,который позволил нам общаться тут! Я уже посмотрел стоимость катушки новой , оказалось что стандартная катушка , как у меня и была , стоит столько , за сколько я покупал прибор в свое время) так обидно( . Посмотрим что к чему как станет известно в чем проблема. Спасибо!
День добрый.Источник шумов нашёлся. "Покурив" пару дней Google,решил попробовать заменить микросхему синхродетектора 14016BG.Так как в магазинах и на рынке её небыло ,взял 74HC4066 (по даташиту выглядела как полный аналог),OP37G не трогал. И вот результат,прибор работает отлично,никаких лишних писков и шумов нет.Прошёл тест в лесу 4 часа,всё отлично.Спасибо большое Всем,кто старался помочь .С уважением Юрий.

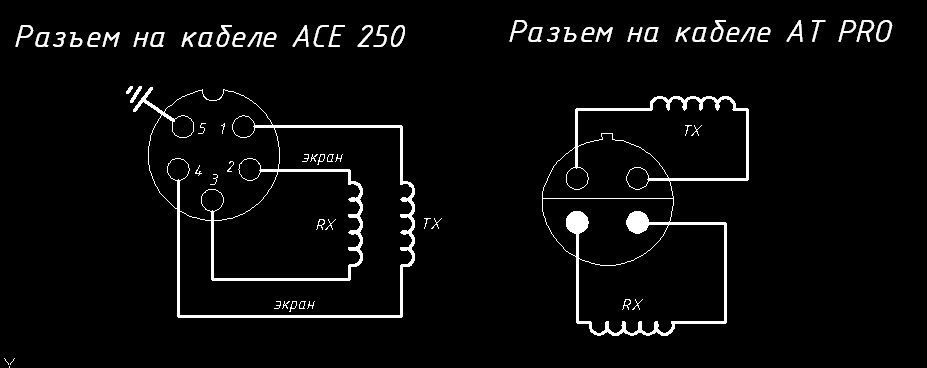

Приветствую всех! Камрады, у меня такой вопрос: как может работать родная катушка АСЕ 350 на 4-х контактах? Самое интересное что она работает... Немного предыстории: Была катушка с обрезанным проводом, я её отправил на ремонт форумчанину: praktik_1974 , а вчера (разобрав штекер) обнаружил рабочих только 4 контакта. 5-го провода просто нет. Проверил тестером, звонится 2 с 3-тим и 4 с 5-тым, а на 1-ом никакого провода нет. Не сказывается такая распайка на поисковых хар-ках или корректной работе МД? Заранее благодарен всем ответившим.
Вообще должно быть так как производитель запланировал. Но в АТ Про не 5 а четыре контакта например. У Вас как по схеме прохи - работать будет.
Для меня главное, чтобы подобный ремонт негативно НЕ отображался на поиске и на работу евроаси. Так всё таки, что делать? Может перепаять с 5 ножки на 1-ю эту массу?
а смысл ? если в блоке 1 и 5 контакты соединены ? прежде чем бучу подымать у praktik_1974 сначала бы поинтересовались, что да как , а то получается что Вам человек сделал, работает, а Вы его работу под сомнение ставите... в личке эти вопросы решаются...
