Доброго времени суток уважаемые коллеги! Решил сваять МГэшный ремень. Может кто-нибудь подскажет как устроена антабка, которая крепится за рукоятку пулемета Буду очень благодарен за любую помощь!
Привет! мудреная она, я хотел упростить ее,но по другому она работать не будет ,мне с чертежом помог Моби_002.......Юра благодарствуем!
Доброго здоров'я.якщо допоможу,підкину пару фото ремня,по оригінальності-пас.на даний час в продажі на одному з ест.сайтів.З повагою.
Большое спасибо за чертеж! Думаю не только мне, но и другим людям обязательно пригодится! Совместными усилиями форум превращается в настоящую кладезь полезной информации
А по карабину, есть информация?, хотябы размеры. Перерыл кучу инета, уже решил ложиться спать и вот она.....пряжечка, хотя несколько часов назад забивал тут, ничего не показала. с ув.
я себе на ремень поставил карабин который купил на рынке там где продают мелочевку - ошейники,цепи,ремешки,карабины в том числе
Ребята и по ремню, может кто подскажет, длина, ширина, толщина, расстояние от края идлина пришитого "допника" С ув.
Странно, тему почистили. Мое сообщение удалили. Иван Перепелица, нарисуйте ремень и нужные Вам размеры обозначте цифрами или буквами, я замеряю и напишу. Кстати, размеры пряжечки указанные в теме не относятся к пулемету. Это пряжка от винтовки.
Добрый день, по ремню сделаю вечером рисунок, а по пряжке, наверное вы не правы..., это пулеметная, по отй что сделали замеры не скажу, так как нет оригинала, была подобная на Гевере на она меньше по размерам, как мне сказали. с УВ.

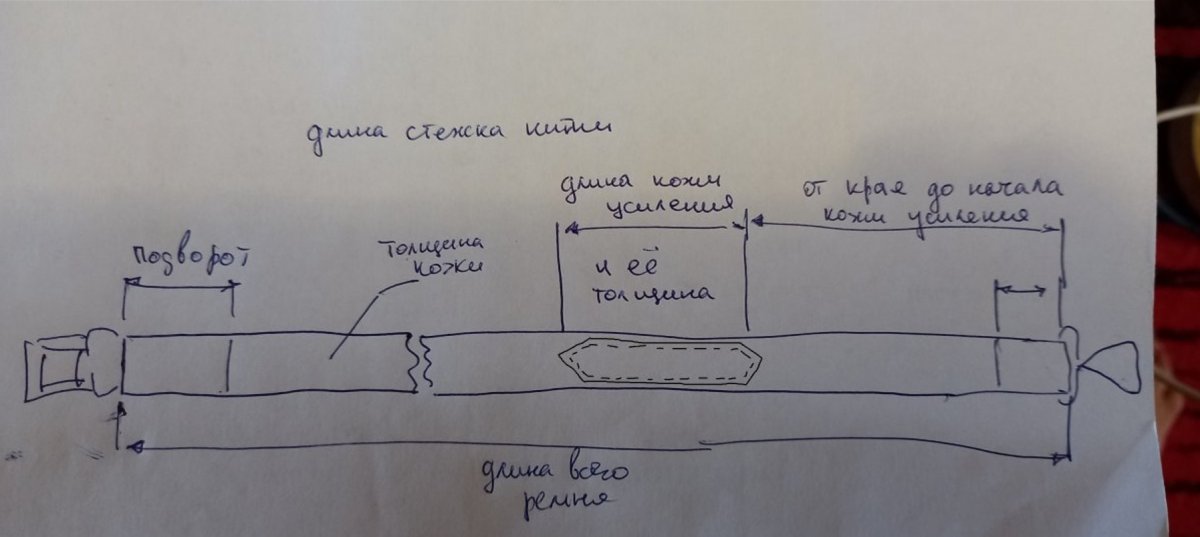

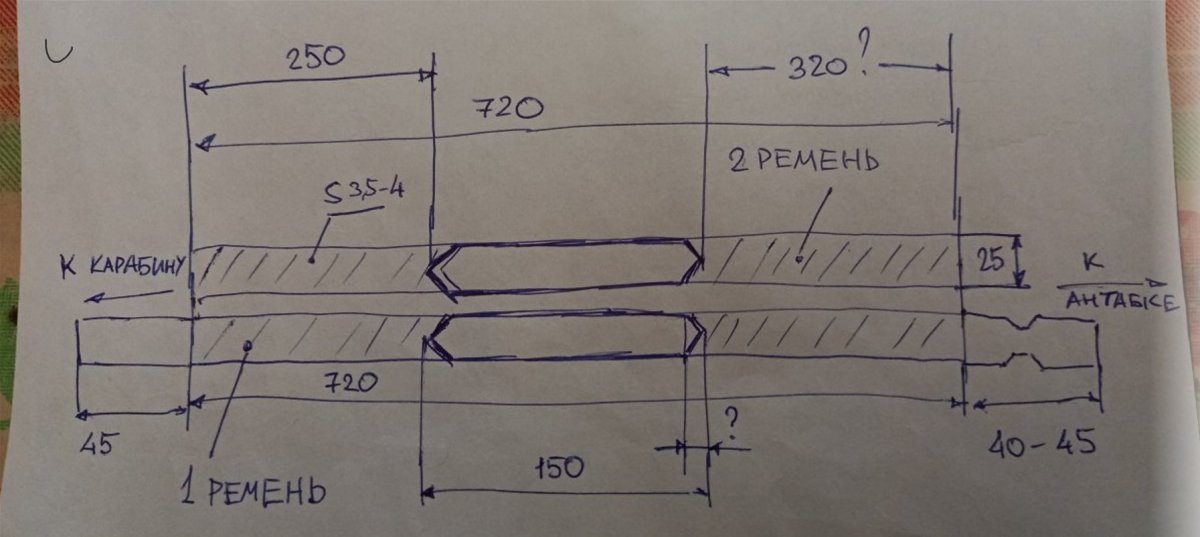

Как то так, и если можно фото ремня, с какого Вы брали размеры, или хоть информацию с какого источника. с ув.

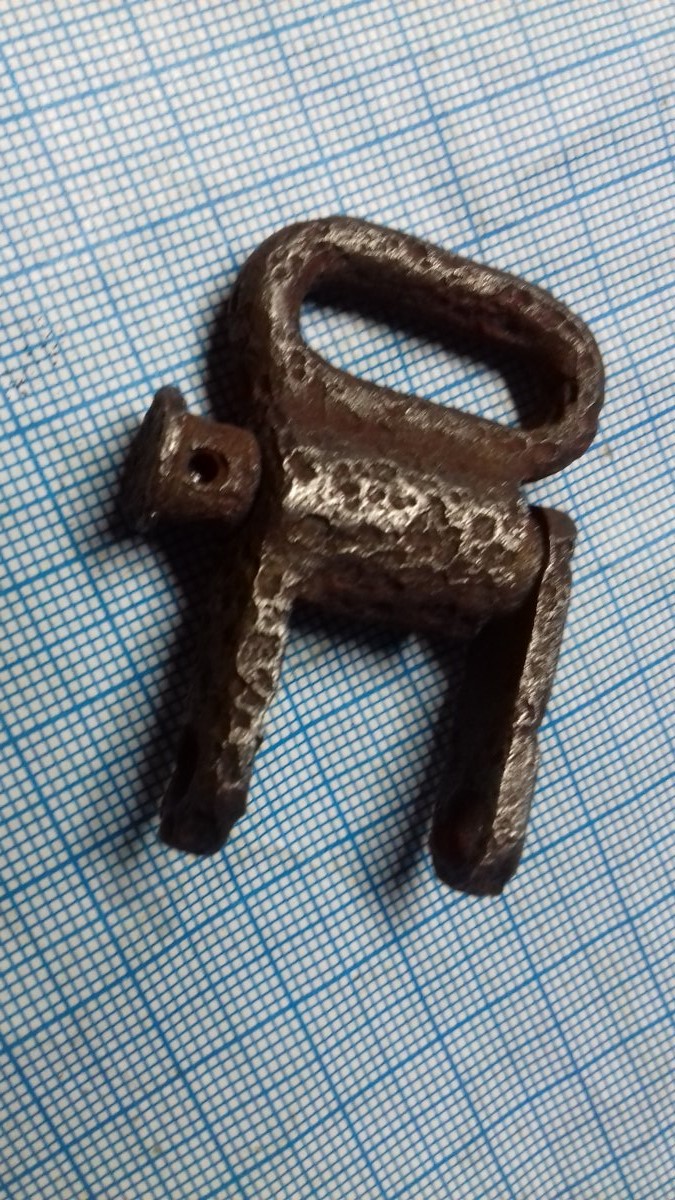

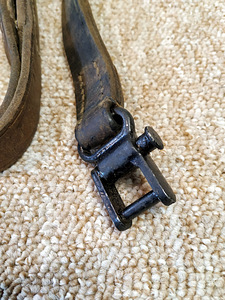

Для того чтобы быть уверенным в том , что чертеж антабки не верен, вам нужно промерять размеры и сопоставить их с замерами на чертеже. так как ее покупали как : https://reibert.info/lots/antabka-remnja-pulemeta-mg-34-42.345867/ поэтому человек и сделал с нее размеры, возможно я не прав, так как на ремне уже антабка в сборе...

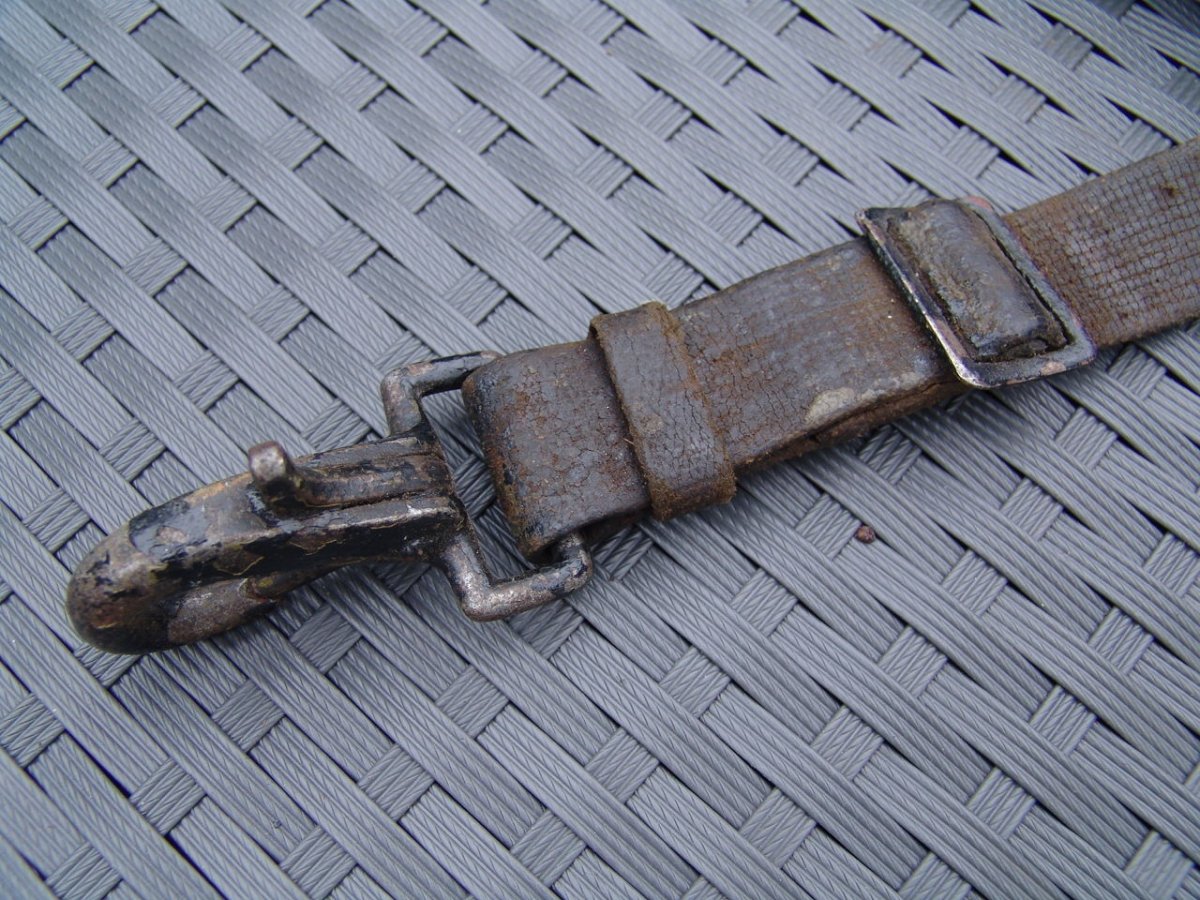

Мы видимо друг-друга не поняли. На приведенной ссылке антабка именно от пулемета. Я имел ввиду это фото. На нем антабка от винтовочного ремня.

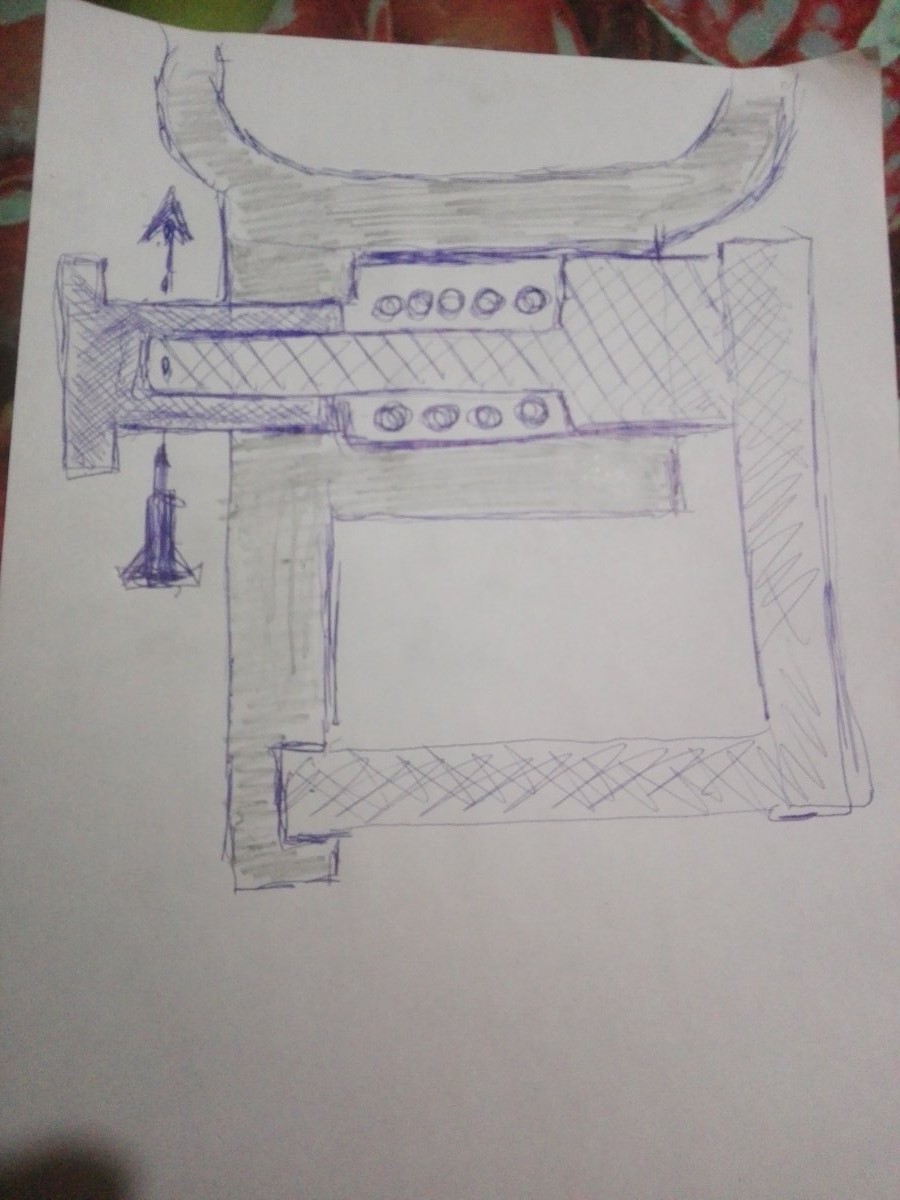

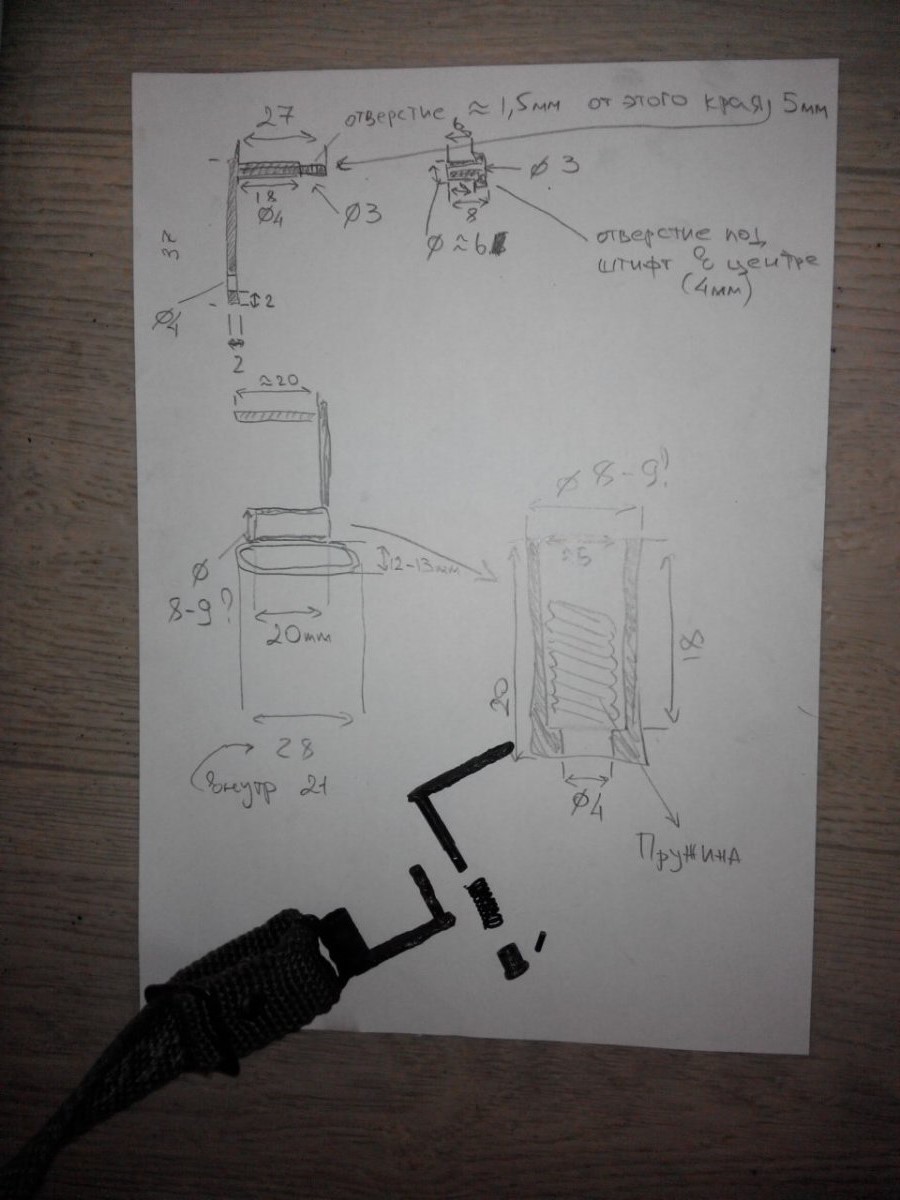

Доброго Вам всем! Рисунок рисовал я, с целью объяснить товарищу УСТРОЙСТВО данной антабки. Рисовал с того что было в наличии. Других чертежей не нашёл, и на просьбы померить тоже никто не откликнулся.... Так что не судите строго за несоответствие. С уважением.
да все норм, просто мы пытаемся понять, и выяснить схена на антабку от Гевера. ИЛИ ОНА всеже на мг ремень. ПОэтому у кого есть оригинальная антабка , ПРОСЬБА промеряйте размеры. И ДАЙТЕ НАМ ОТВЕТ. с ув.
тоесть схена "НЕВЕРНАЯ", ПРАВИЛЬНО, я Вас понял?!, если так нужно чтоб имеющий информацию человек, поставил правильные размеры, сама схема компановки правильная.

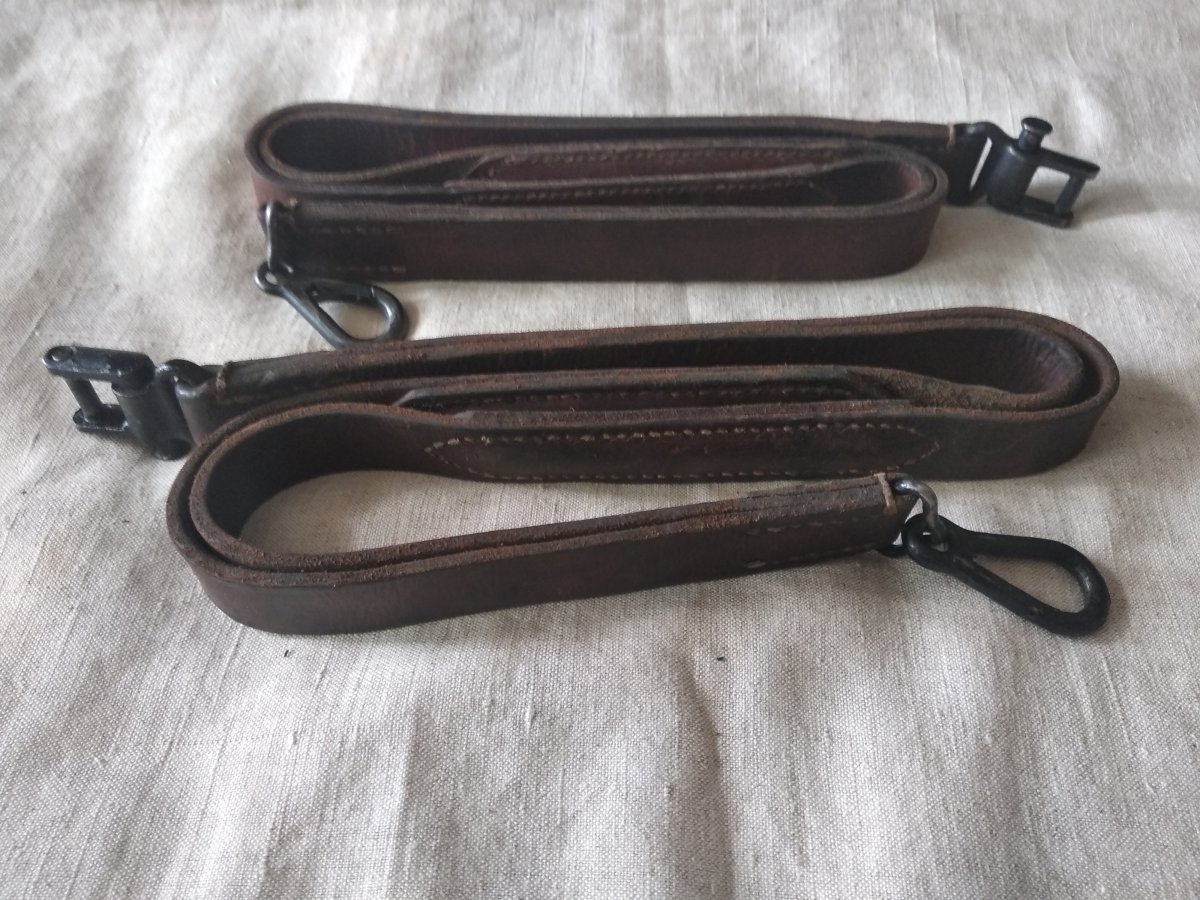

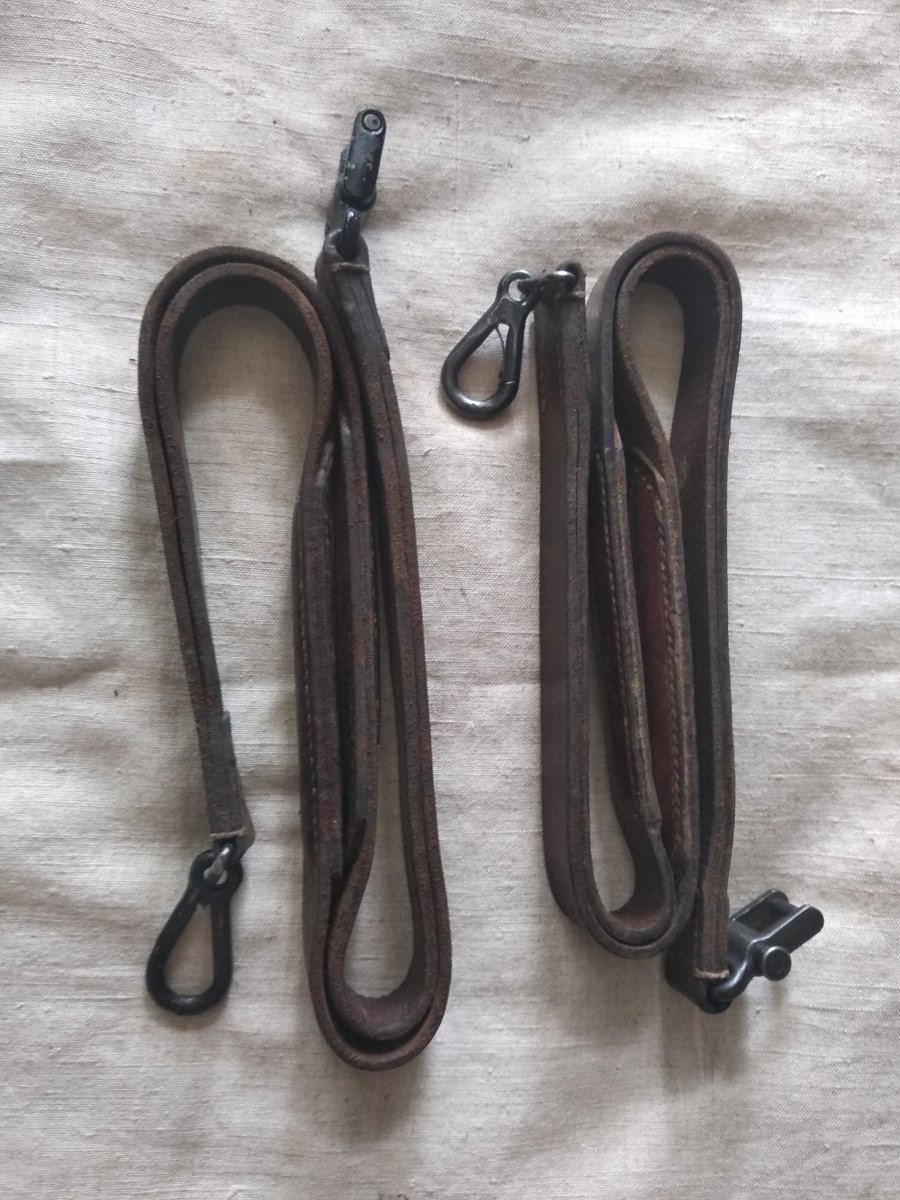

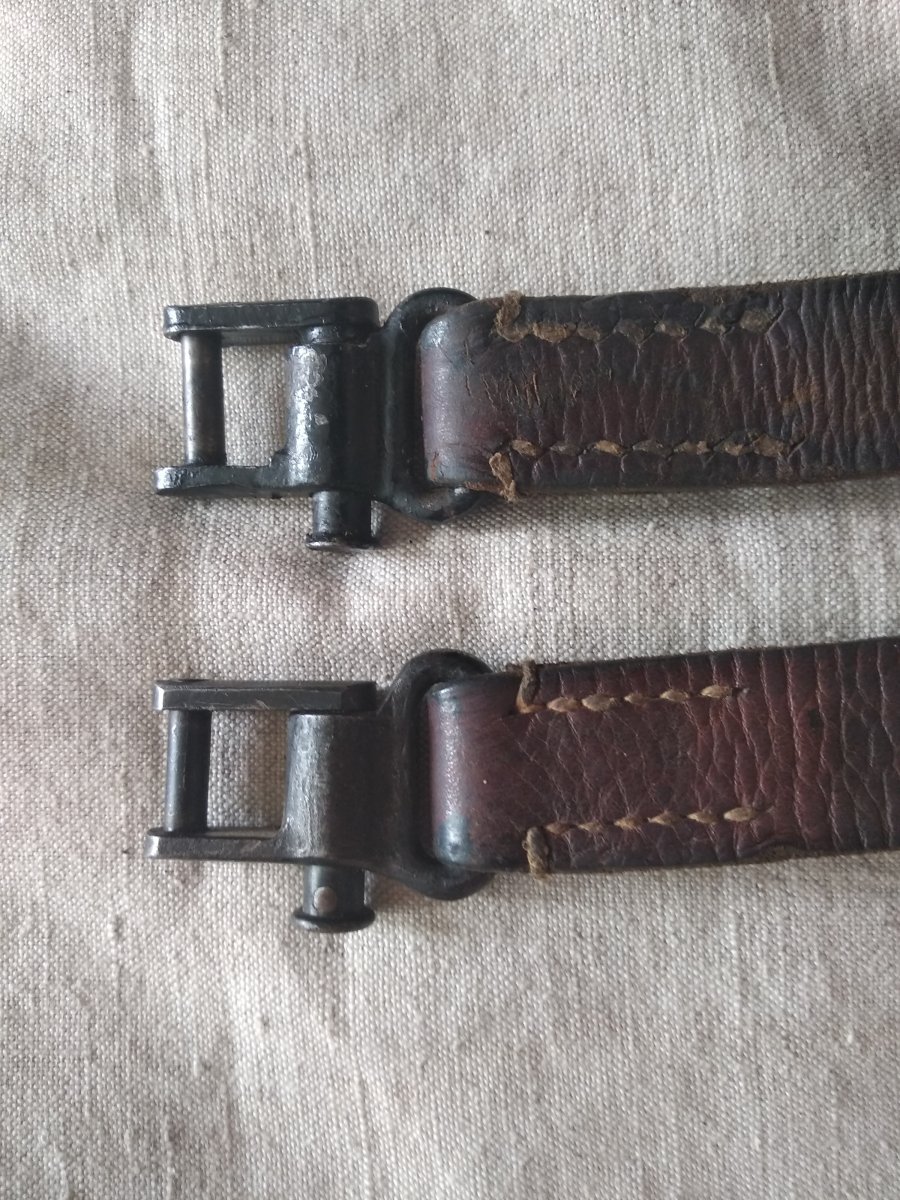

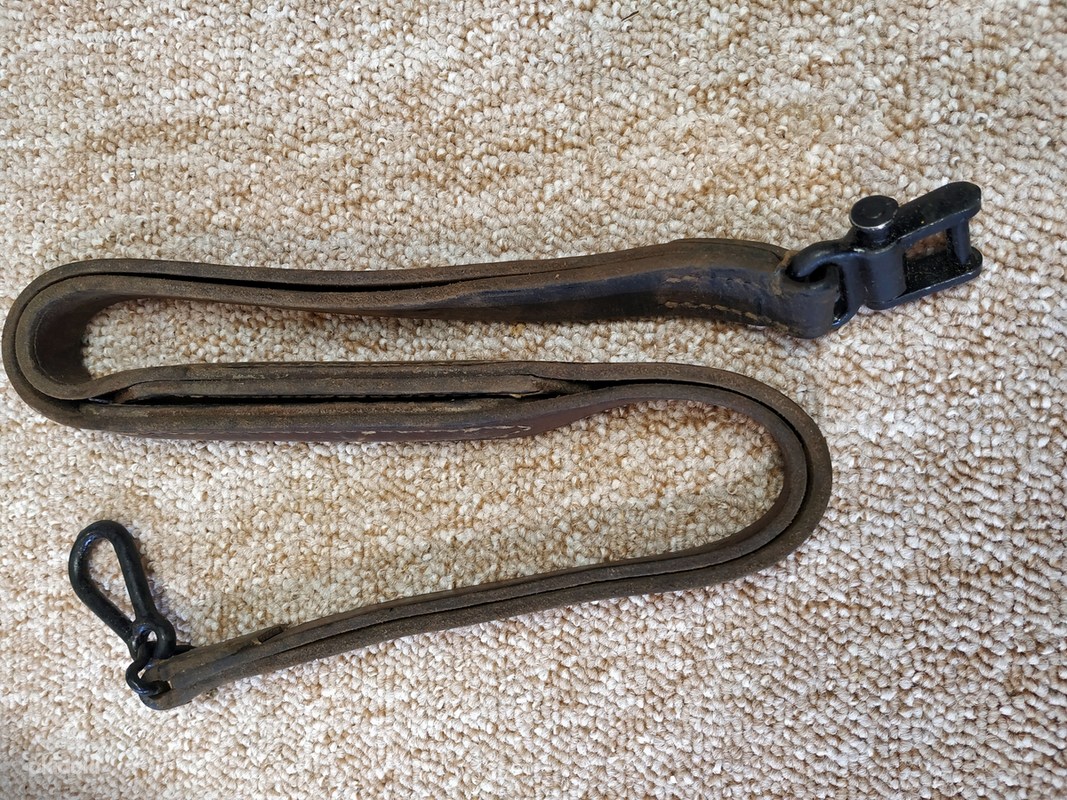

По размерам проводил на двух ремнях: Длина ремня - 720мм; Ширина ремня - 25мм; Толщина кожи - 3,5 - 4мм; Загиб возле антабки - 40-45мм; Загиб возле карабинчика - 43-45мм; Длина вставки усилителя - 150мм; Толщина со вставкой усилителя - 13-14мм; Расстояние от края вставки усилителя до карабинчика - 250мм. Вопрос о длине стежка в принципе расплывчатый. Среднее расстояние между отверстиями в стежке - 4-6мм, в зависимости как настроена машинка. Антабки на обоих ремнях предназначены для конкретных образцов пулеметов и не взаимозаменяются. Только в конце войны был разработан универсальный ремень.

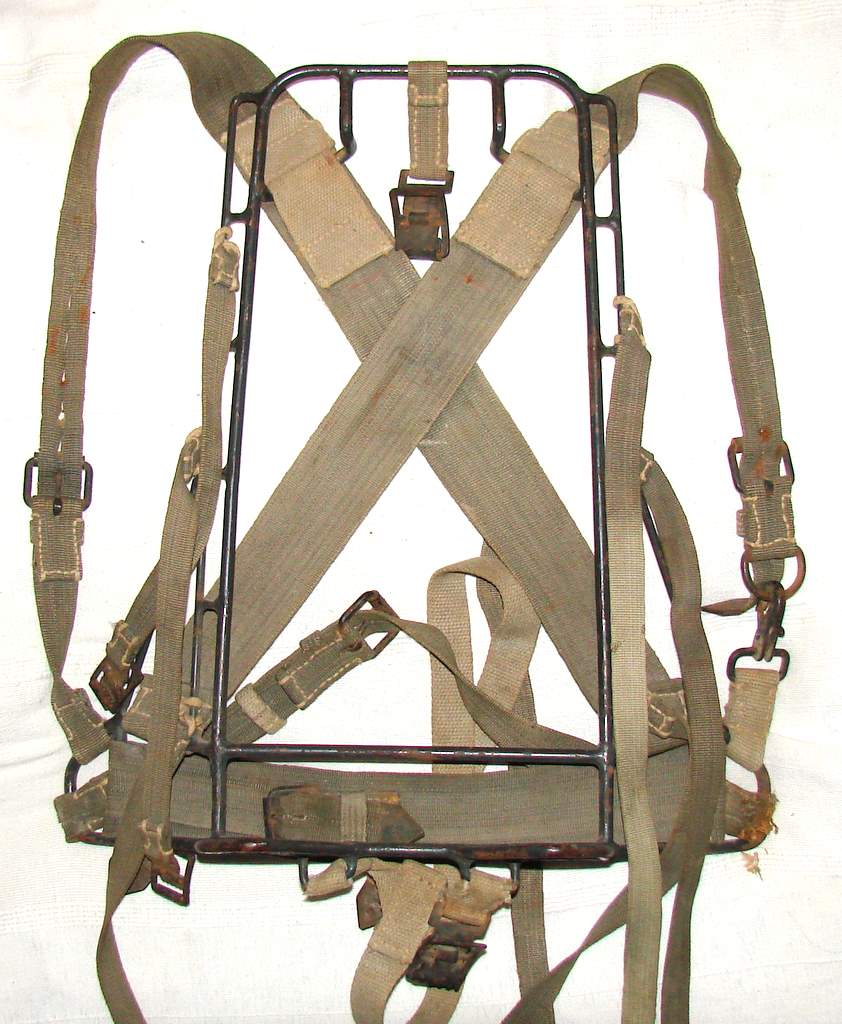

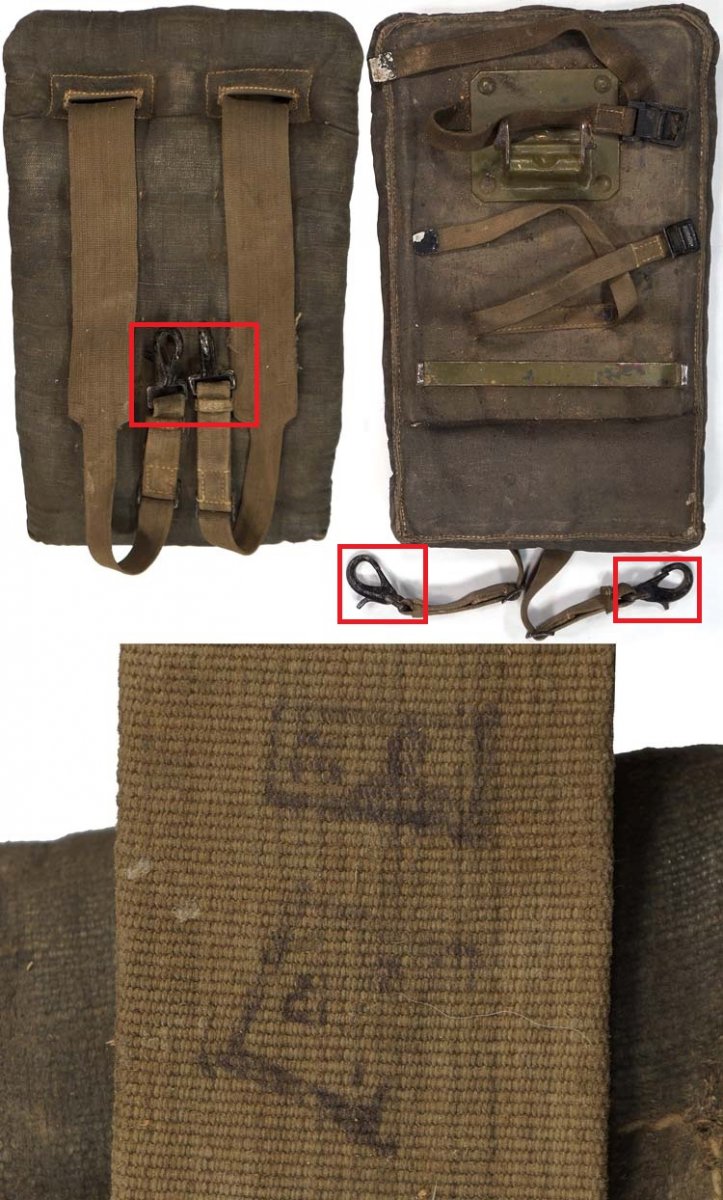

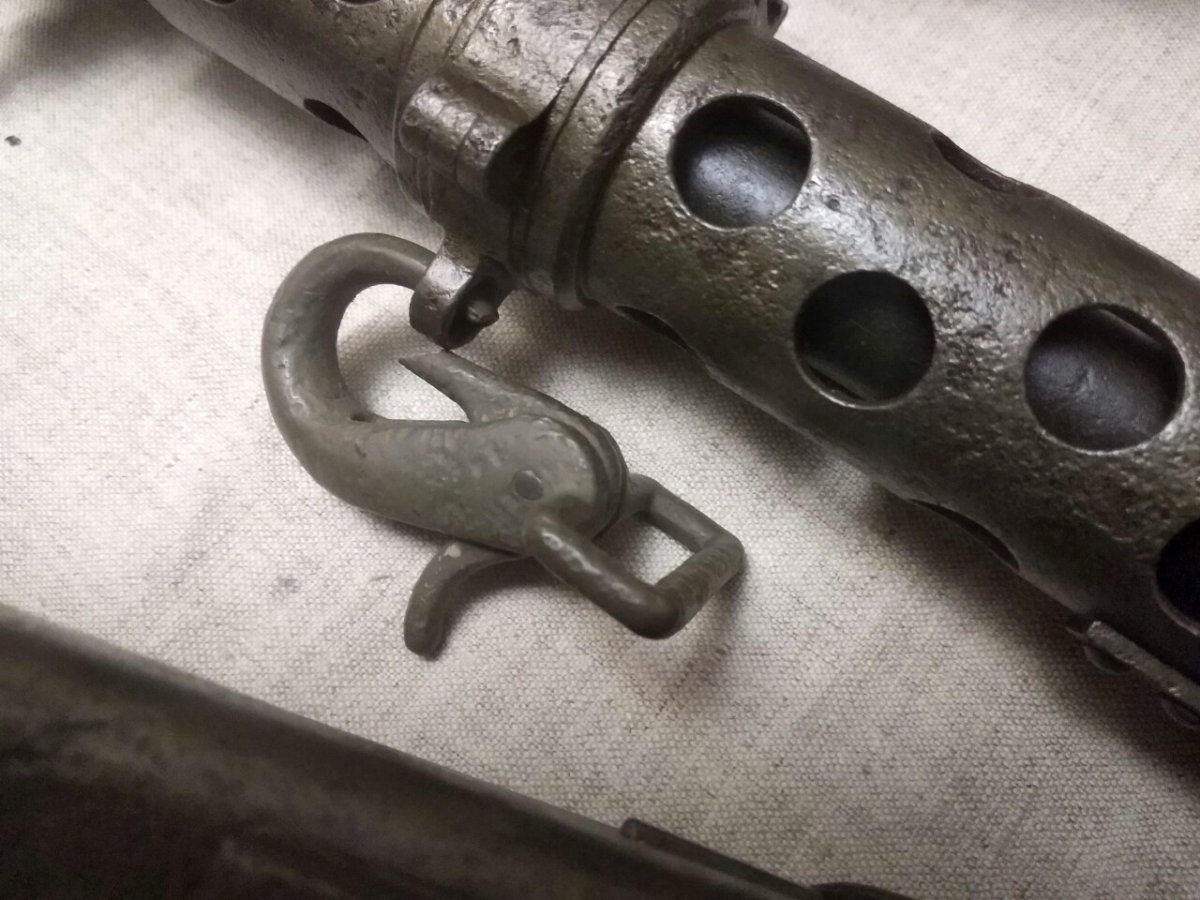

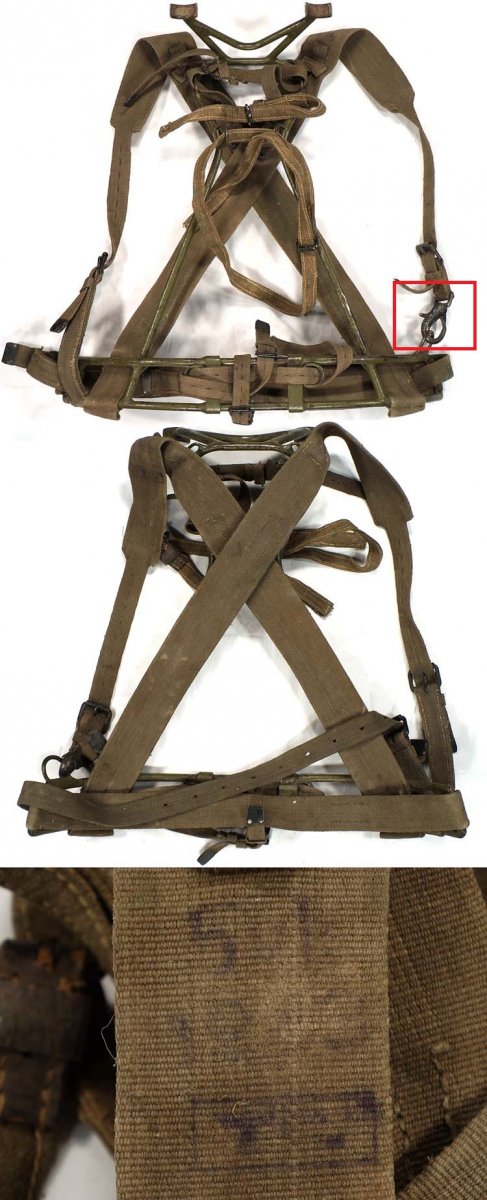

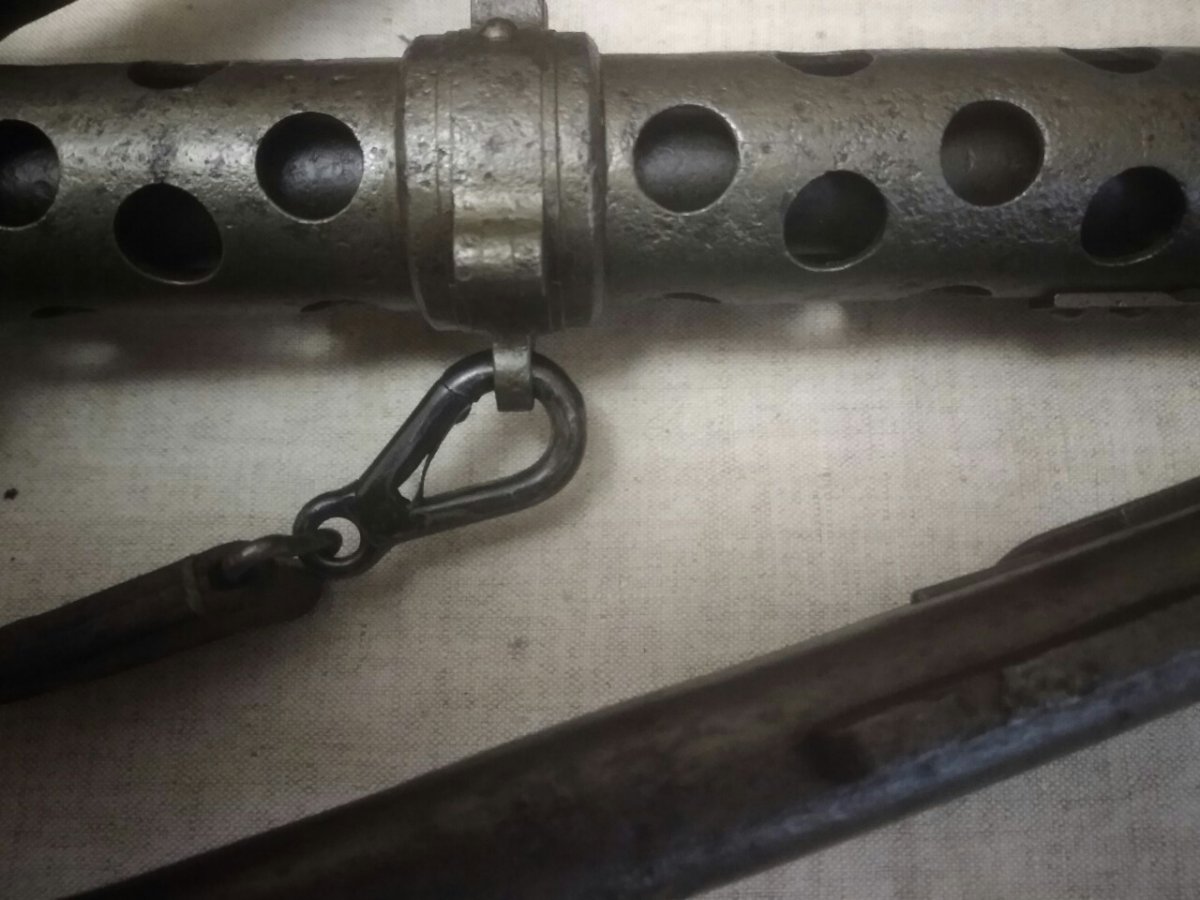

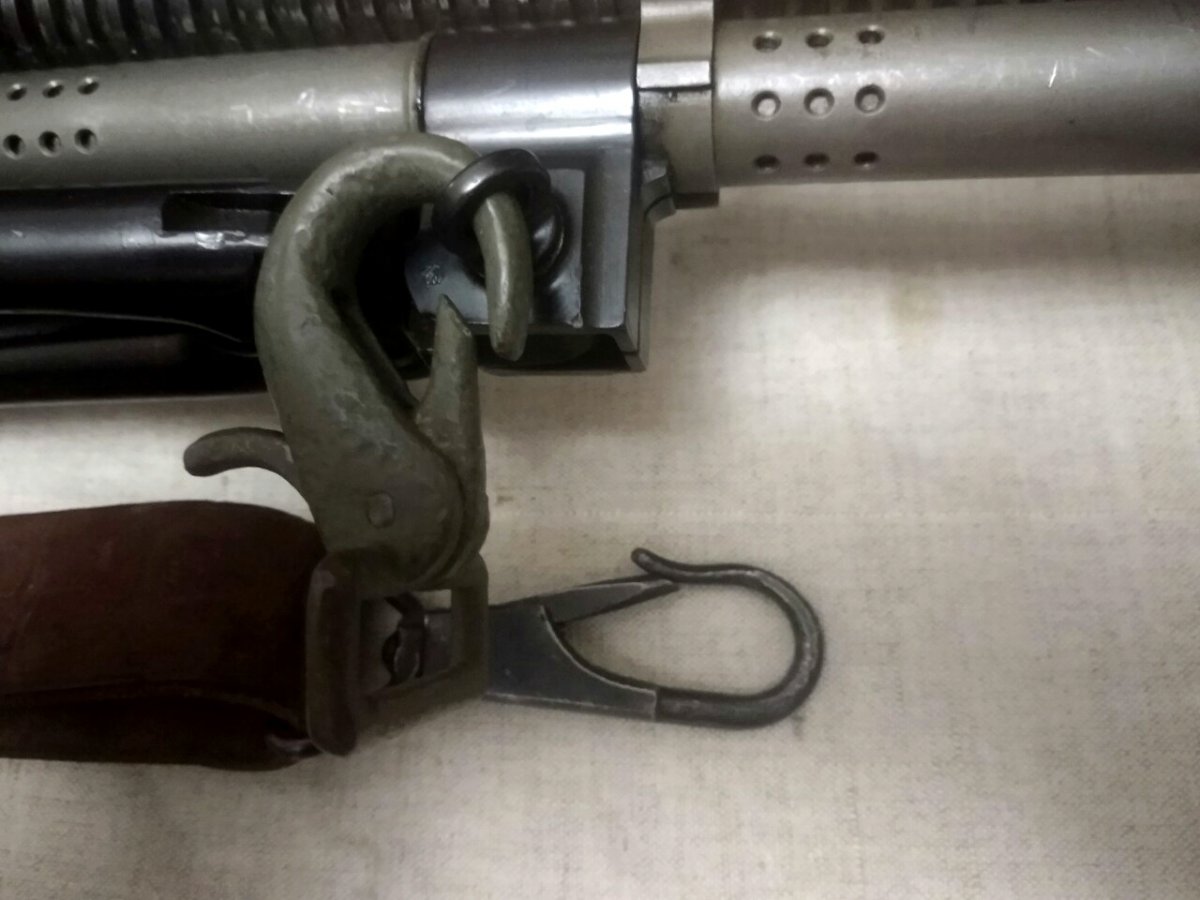

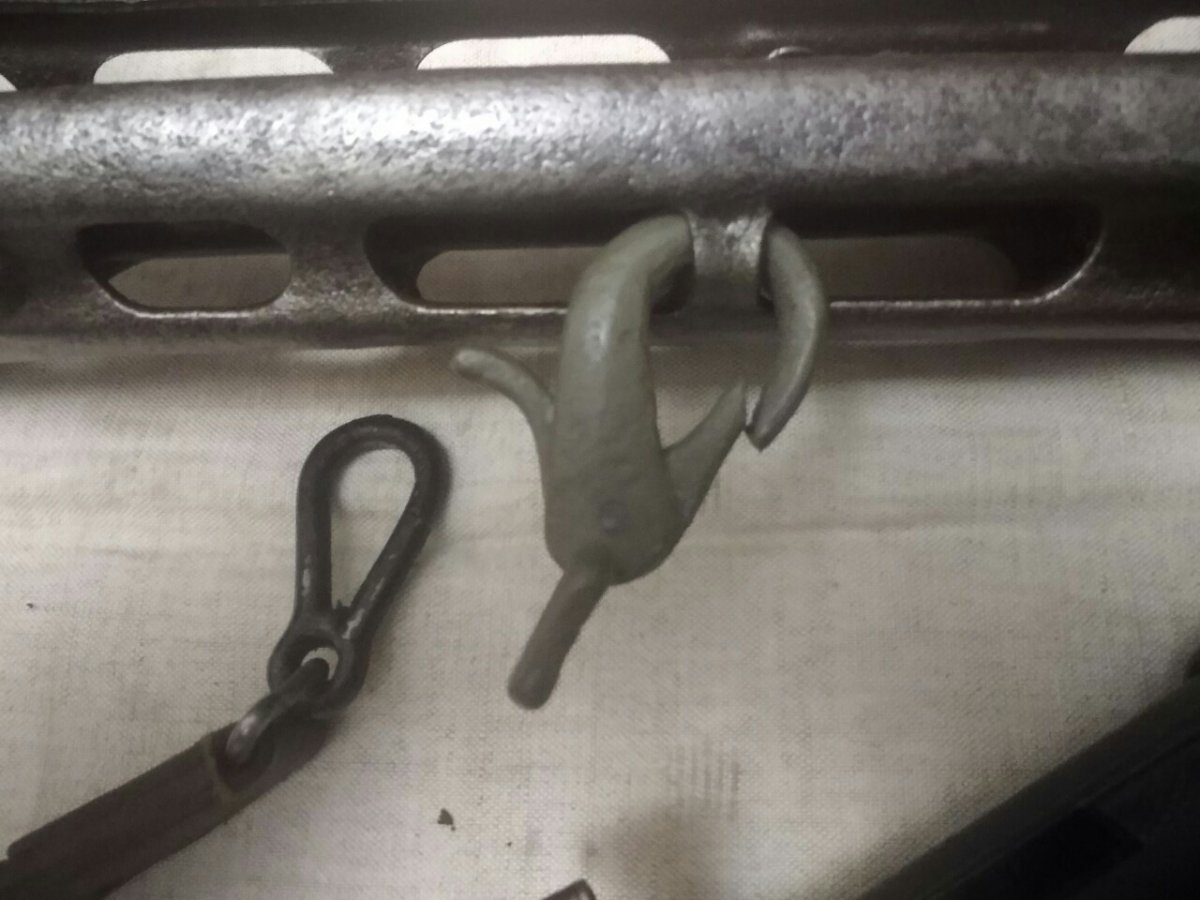

И раз пошел разговор, о ремнях, то камрады не тулите всякую лабуду на ремни в виде всем известных карабинчиков. Эти карабинчики не имеют никакого отношения к пулеметной теме. Это элементы от других видов снаряжения, но никак не к пулеметам.

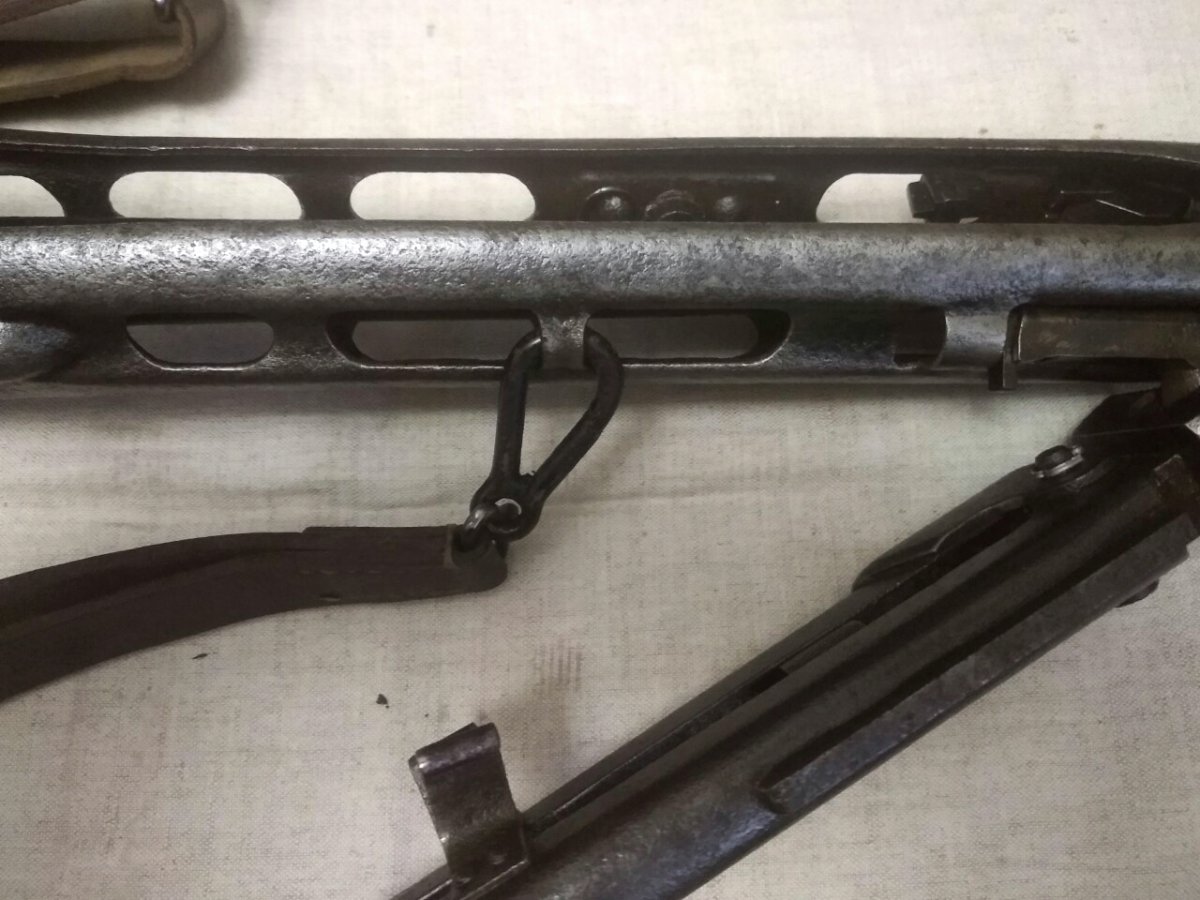

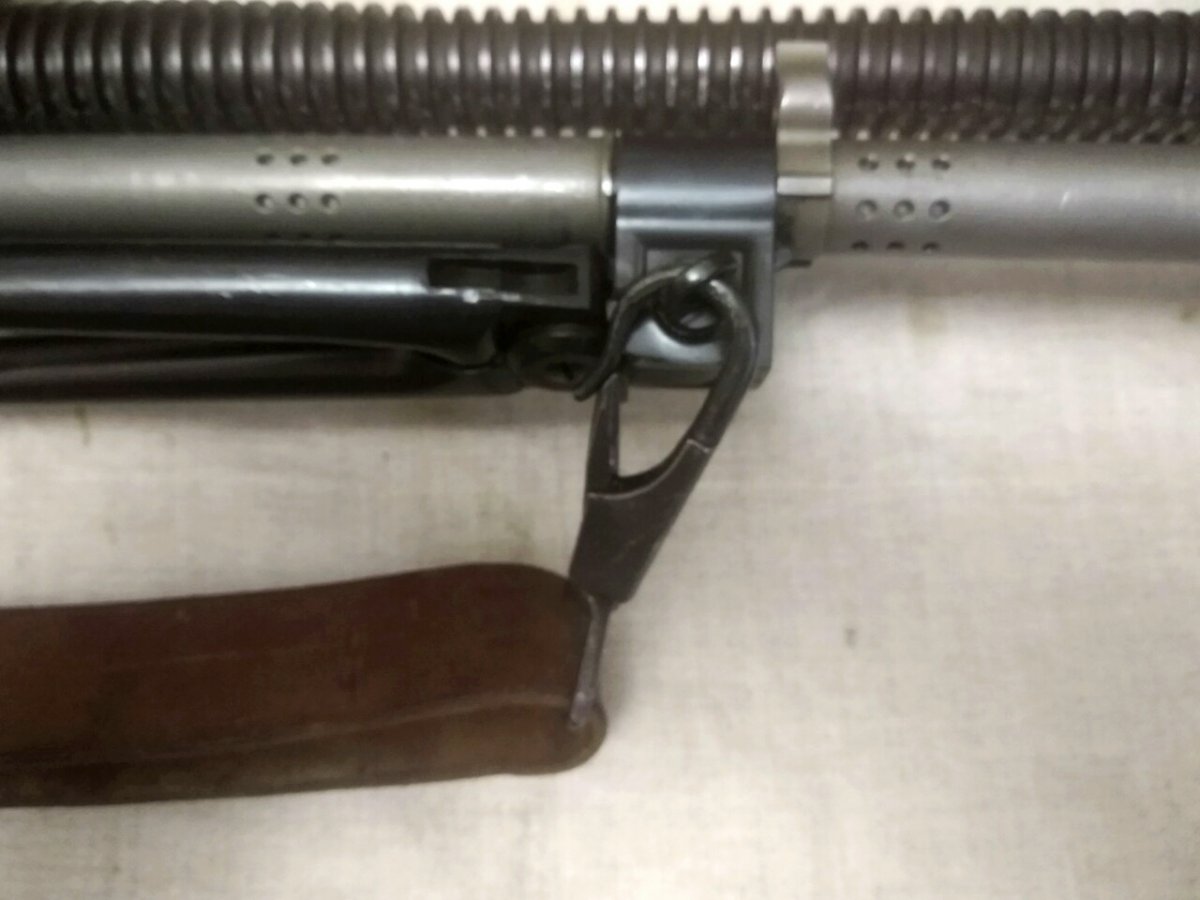

Для каждого пулемета есть своя фурнитура и ремни не взаимозаменяются. Для четкого восприятия уже много лет назад специально брал фурнитуру на реконы и проводил експеримент который будет лучшим доказательством.
