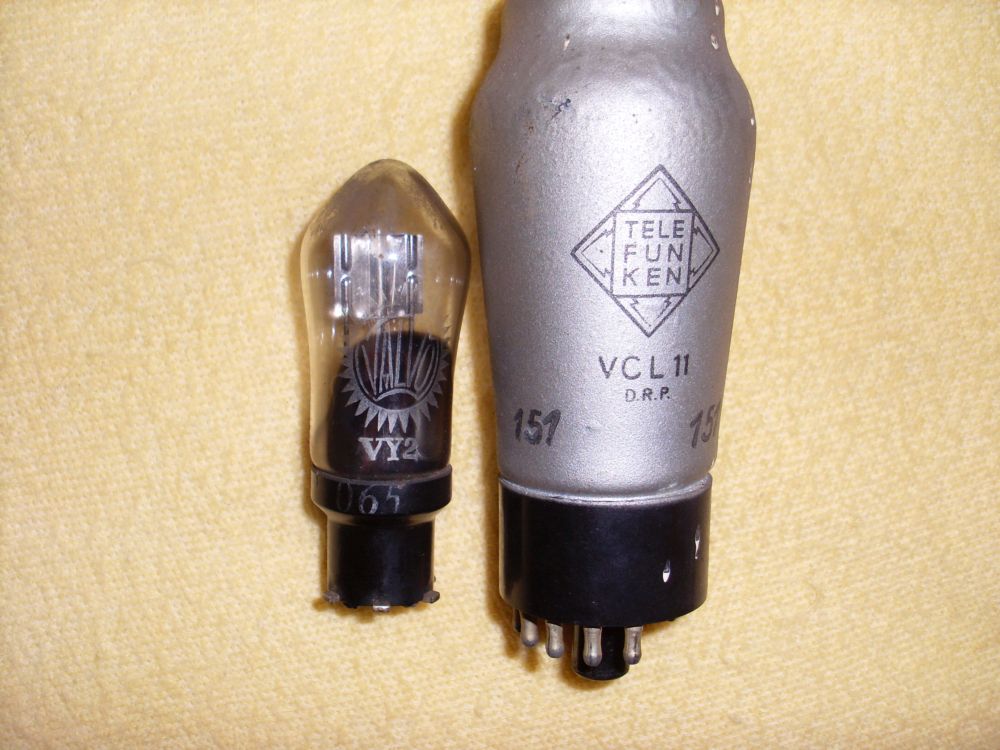

вот имеются лампы от Райхсрадио, хотелось бы проверить рабочие ли?,а как не знаю, само радио тоже есть ,но требует капитального ремонта,поэтому на самом радио проверка исключина спасибо
А опыт работы с мультиметром есть? И познания в электронике,хотя бы начальные? Если нет то не заморачивайтесь. Мультиметром можно проверить целостность накала лампы,а вот остальные параметры, очень нужные, так не проверишь. Так что в охапку приемник и к мастеру.

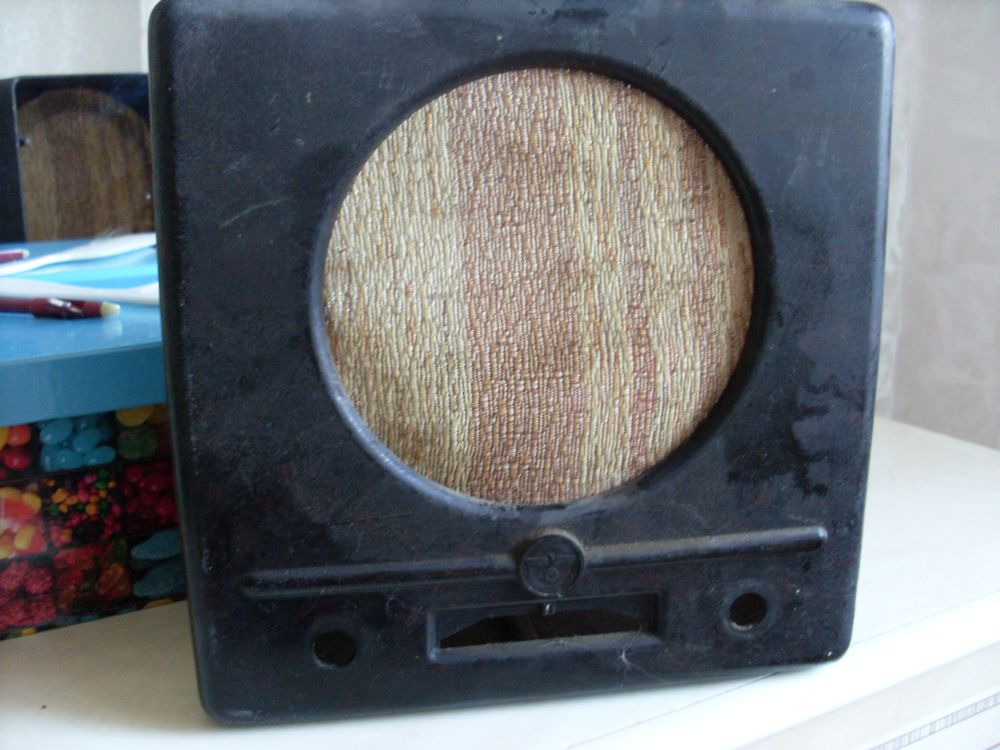

А при включении приемника что то слышно? Фон в динамике или там наушники? И кстати он может быть не на 220 Вольт.Фото приемника не помешает...

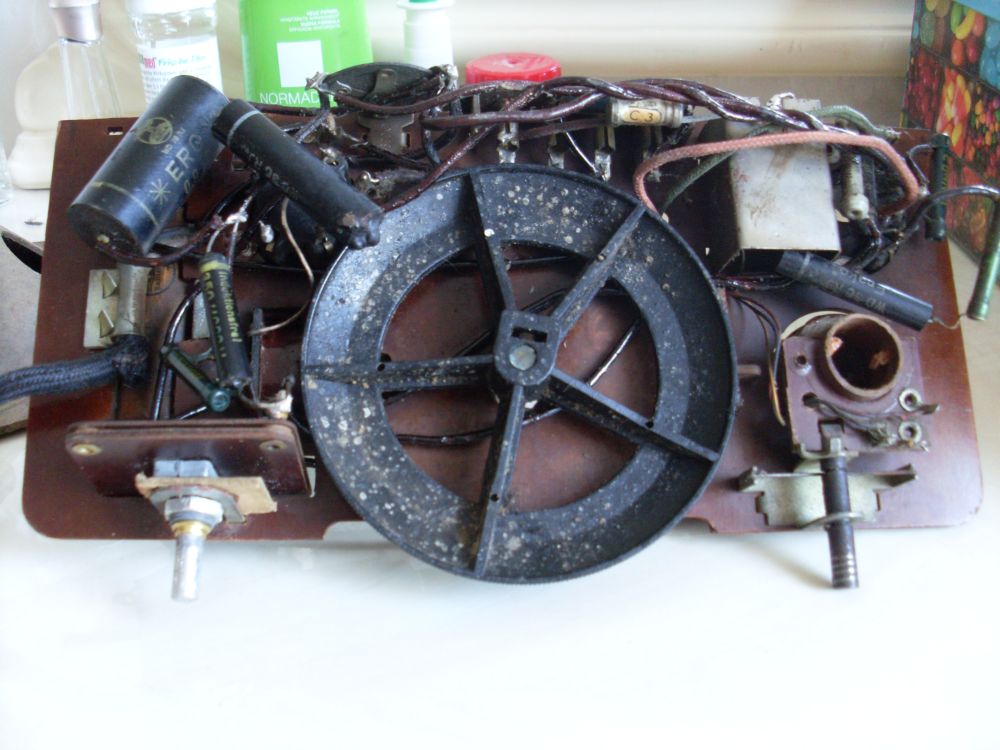

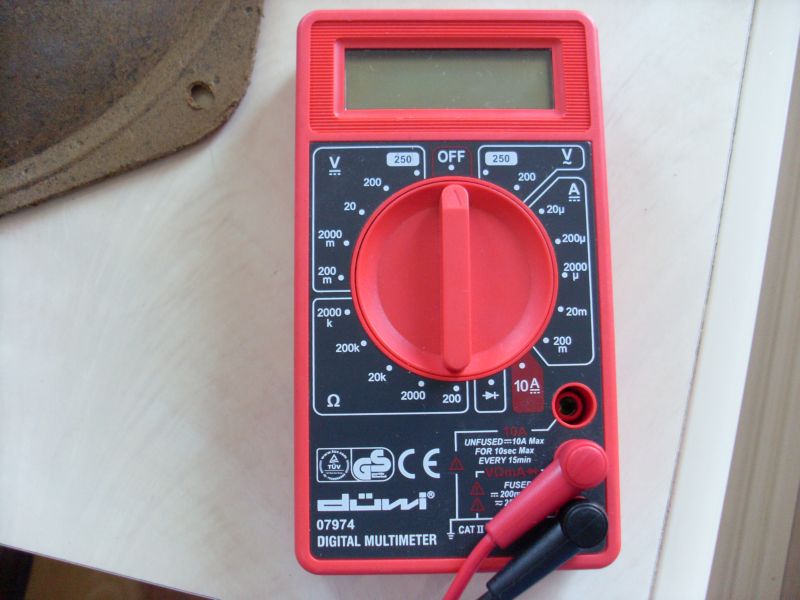

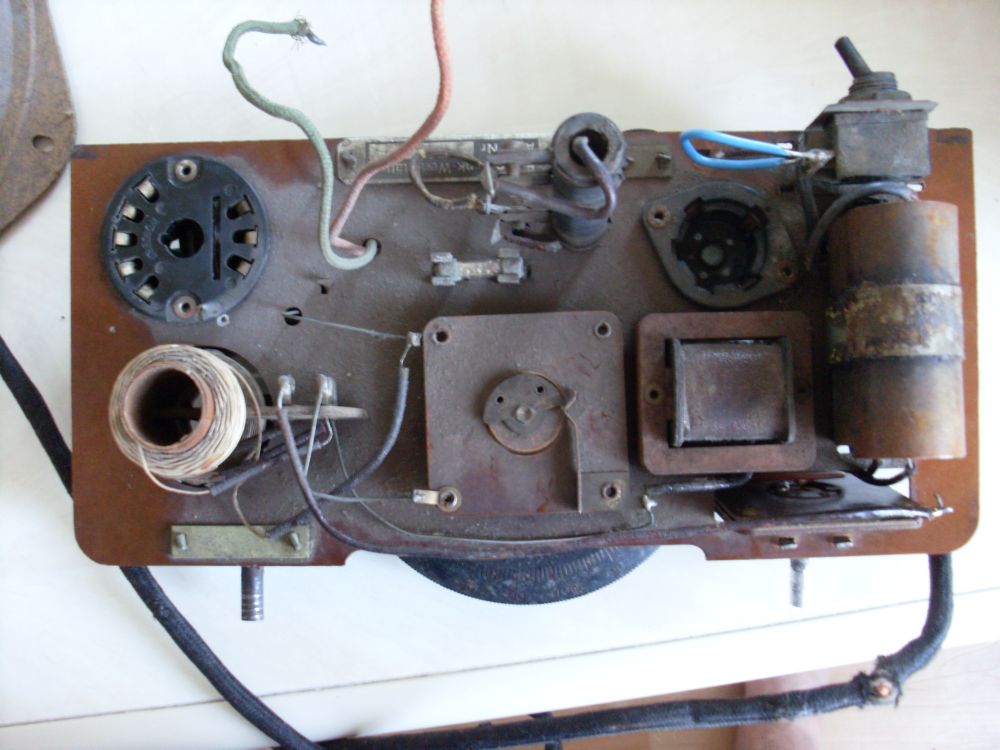

приемник выставлен на 220 в, проверил саму цепь последовательности пайки схемы,все правильно, имеется прибор мультиметр,но им не могу прозвонить конденсаторы вот схема приемника этого типа,схема 1 самая подробная http://www.6v6.co.uk/archive/schematics/volksempfanger/dke38.pdf мерю все резисторы этим мультиметром,все резисторы впорядке кроме резистора на 1,5 Мом и 2 Мом,они не пропускают вообще, не показывает вообще никакое сопротивление,хотя мультиметр имеет предел в 2 Мом,должен показать все равно эти 1,5 Мом и 2 Мом,внешне они целые конденсатор переменной емкости ,на схеме он 200 пф ,а на фото он со стороны входа сетевого кабеля ( предпологаю он регулирует громкость) ,из за времени почти не крутится,закис в самом стержне,но в самом конденсаторе,где лепестки, чистый все конденсаторы проверил этим же прибором на пробой ,ни какого кз не нашол на данный момент включаю приемник, динамик начинает гудеть,кажется достаточно громко ,на динамик приходит примерно 60 вольт

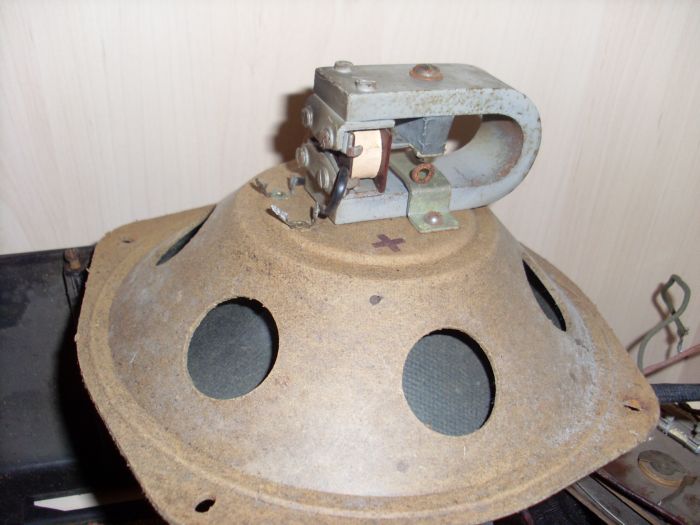

Кондеры вы можете только проверить на КЗ. Для измерения их емкости есть мультиметры-измерители емкости. Переменный кондер служит для настройки приемника на радиостанции (то есть на частоту несущей радиоволны, излучаемой радиопередатчиком). Громкость звука регулируется переменным резистором (сопротивлением). На динамик не должно ничего приходить, за исключением незначительного (относительно) напряжения звуковой частоты (звука). В этом случае динамик имеет две клеммы. Возможно исключение, если динамик имеет подмагничивающую обмотку, через которую обычно пропускается постоянный ток анодного напряжения ламп. В этом случае динамик имеет 4 клеммы. А да, третий случай... если динамик включен в бестрансфорторном режиме. Тогда безусловно на нем будет присутствовать высокое анодное напряжение. Судя по схемам, здесь именно такой вариант. Это врожде бы регенеративный приемник... кстати сеть не отделена от цепей питания трансформатором, так что будьте осторожны. Не прикасайтесь одновременно к заземленным частям (кафельный/бетонный пол и т.п, трубы отопления), с одной стороны, - и с другой - к токоведущим частям приемника. Чревато.
на схемах присутствует (на некоторых правда действительно нету). Следует покрутить рукоятку настройки - кондера - вы ж должны "поймать станцию". Не забудьте подключить антенну. Должен быть слышен "шум эфира". Если ось закисла - капните туда что либо типа WD-40.
резистора дейсвительно в данном случае нету, но присутствуют два кондесатора переменных, один для" поймать станцию",а второй тогда для чего? а динамики звучат так же как допустим у вас колонки на компьютере, только немного погромче ,непохож этот звук на шум эфира
Значит, отсутствует прием ВЧ сигнала. Проблема во входных цепях - антенна, детали, возможно усилительная лампа (не кенотрон), - это собссно гадание на кофейной гуще. К спецам, что проще всего, лучше - любителям старины. Второй переменный кондер? техника старая, можно только догадываться. Если регенератор, то, возможно, для установления уровня обратной положительной связи по ВЧ сигналу, - как вариант. По громкости - гарантировано громкость не регулирутся конденсаторами. Исхожу из знаний советской техники, но не регенераторов.
В 1938 году в рамках Программы совместного производства (Gemeinschaftserzeugnis) началось производство приемников DKE 38 (Deutscher Kleinempfänger, или "Немецкий мини-приемник"). Для DKE с питанием от сети были специально разработаны экономичныерадиолампы VCL 11 и VY 2, а цена на приемники DKE была установлена на фантастически низком уровне – всего 35 рейхсмарок (RM). В то время в Германии квалифицированный рабочий получал около 150 RM в месяц, поэтому купить DKE могла практически каждая немецкая семья. Кроме базовой модели DKE 38, известны также ее модификации DKE 40, DKE 43 и DKE 44. Все эти приемники могли питаться от сети как переменного, так и постоянного тока, т.е. к их обозначениям формально можно было бы добавить буквы "GW". Выпускался и батарейный вариант DKE 38 B на радиолампах KC 1 и KL 1, причем как сам по себе, так и в специальном укладочном ящике как фронтовой приемник. вот здесь есть рекомендации по DKE38: http://www.forum.odlr.ru/showthread.php?t=1093
на форуме? там все прекрасно расписано, так что восстановление - вопрос времени, и, если найдутся поврежденные элементы, то можно заменить их современными аналогами, что, конечно, не комильфо, но... зато - заработает). Успехов вам.
Господа! Тестером/мультиметром можно проверить лишь целостность нити накала ламп и отсутствие/наличие замыканий между электродами. Все остальное (наличие/отсутствие эмиссии, анодно-сеточные характеристики и т.п.) позволяет проверить только ИСПЫТАТЕЛЬ ЛАМП - в наше время предефицитнейший прибор. Хотя, помнится, на форуме таковой уже выставлялся.
У ламповой аппаратуры есть один общий недостаток,со временем пропадает контакт в панельках ламп,ток накала может быть, а вот лишнее сопротивление на сетке может играть злую шутку. По фото я понял что состояние радио далеко от идеала,поэтому помыть бы его не мешало,в частности панельки ламп.Мыть лучше спиртом,продается в аптеке,в пузырьках(для иньекций). Попробуйте у себя в городе поискать радиолюбителей,желательно из старой гвардии. Они работали с ламповой аппаратурой и смогут помочь,запчасти какие, у них то же найдутся.
Теперь относительно приемника. Извините за образное выражение, но "из говна конфетку" можно сделать. Для этого обычно идут по одному из двух путей: 1. Более простой и менее затратный. Большинство радиодеталей (иногда и лампы) заменяют заведомо исправными современными. 2. Более сложный и довольно дорогой. На место неисправных ставят оригинальные, "родные" детали. Но их еще надо найти, и стоят они сейчас довольно дорого. И вот еще что. Я немного знаком с этими немецкими "народными" приемниками. Тут есть вот еще какой "подводный камень" - они изготавливались с одним диапазоном, причем весьма узким (Уже, чем обычные ДВ и СВ), на котором работали только немецкие вещательные станции. Это чтобы народ "вражьи голоса" не слушал. Посмотрел схему. Бестрансформаторное питание - очень большой недостаток. Медь экономили... Регенератор - тоже не лучший вариант. Он создает помехи для другой аппаратуры, что находится рядом. И заниматься с таким приемником конечно же лучше спецу с опытом. Одним тестером и прозвоном цепей вряд ли тут обойдешься. Так что решайте сами, стоит ли игра свеч...
зап части не проблема найти ,проблема найти причину спасибо всем,кто откликнулся , буду думать дальше
