    это Вы еще с Максом не столкнулись) где половина резьб левые, половина правые))))) и постоянно путаешь где в какую сторону крутить.
    Ну наверное тогда угорали по дюймам))) вот и использовали

  2. Интересные лоты

    1. (в наличии 2 шт.)
      150 гільз маузер 7.92/57 Два *75 по 300грн Стійки в лот не входять
      300 грн.
    2. 110 грн.
    3. гільза трошки пошкоджена,капсуль не битий,куля не стріляна.Все як на фото.
      100 грн.
    4. 1800 грн.
    5. ММГ макет PzB 40, внутри пустой, пуля родная.
      350 грн.
  3. StrelokPS

    StrelokPS Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    18
    Лоты
      на продаже:
    0
      проданные:
    57
    Messages:
    3,975
    Location:
    Украина
    Предварительно 11\16 дюйма, 11 ниток на дюйм, угол профиля 55градусов.
    Точнее измерю на выходных

  4. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.
    Стандарт и ничего не поделаешь.

  5. SSUR

    SSUR Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    41
    Лоты
      на продаже:
    0
      проданные:
    63
    Messages:
    3,096
    Location:
    Украина
    Резьбу на стволе надо нарезать,пламегас склад.
    Хочу под схп попробовать довести..

    663 and StrelokPS like this.
  6. StrelokPS

    StrelokPS Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    18
    Лоты
      на продаже:
    0
      проданные:
    57
    Messages:
    3,975
    Location:
    Украина
    Измерил резьбомером. ОКОНЧАТЕЛЬНЫЙ ВЕРДИКТ
    Резьба пламегасителя ДП - BSF 11\16 дюйма, 24 нитки на дюйм, угол профиля 55 градусов(наружный диаметр 17.463, шаг 1.058)

    Last edited: Aug 16, 2015
  7. SSUR

    SSUR Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    41
    Лоты
      на продаже:
    0
      проданные:
    63
    Messages:
    3,096
    Location:
    Украина
    Резьба готова.Пламегас сидит как литой..Спасибо Стрелок!!!Камерады,подскажите по стволу,где сверлить дырки и какого диаметра ставить штифты и всевозможные нюансы о которых я не знаю (подробней можно в личку).
    Да и в целом о СХП..
    Какие детали должны быть складские для нормальной роботы агрегата?Ну и разные секреты..;)

    StrelokPS likes this.
  8. Старий Похабич

    Старий Похабич Moderator

    Рейтинг:
    2
    Отзывов:
    5
    Лоты
      на продаже:
    0
      проданные:
    10
    Messages:
    7,468
    Location:
    Бишівська Хунта
    один штифт на недосыл боевого сразу за патронником. Только не сквозной штифт а сверлите одну стенку, делаете потай для сварки, нарезаете резьбу . я резал на 5 а само тела штифта на 4. выступает в ствол до половины. И на срезе ствола жиклёр. Резьба на десять, отверствие от 3.2 до 4мм. Надо подбирать , что бы адекватно работала автоматика. Когда отладите-надо прихватить сваркой . А то так пожет експертизу на доки не пройти.

    SSUR, 663 and StrelokPS like this.
  9. StrelokPS

    StrelokPS Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    18
    Лоты
      на продаже:
    0
      проданные:
    57
    Messages:
    3,975
    Location:
    Украина
    Ну все так, но немного не так. Желательно вварить пластину по всей длинне ствола. Толщиной около 2.5мм. Сверлится 4-5 отверстий сквозных, забивается пластинка и через отверстия заваривается. Предварительно отверстия разрабатываются под сварку. Варить нужно без пор и шлака, должен варить профи. Начало в районе сухарного соединения, чтоб не заходил боевой, а заходил только холостой. Конец- 1см недоходя до газоотводного отверстия. С дульного среза нарезаете резьбу м10 со стандартным шагом. На высоту двух гаек(около 2см) берете обычный болт и сверлите в нем отверстие. Желательно взять 10 болтов м10 и просверлить в них дырки от 3.5 до 4.5. Если есть токарный-зажали в токарный болт, поставили в заднюю бабку цанговый патрон для сверл и насверлили 10 болтов с шагом 0.1 далее выставляете газовый регулятор на среднее значение, вкручиваете болт 4.5 и пробуете. Дает очередь, значит надо еще большее отверстие, если не дает очередь- то вкручиваете следующий с меньщим отверстием. И так пока не схватите когда он не начнет давать очередь. Все - пулемет настроен на самый медленный темп стрельбы, можно стоелять одиночными
    Ао второму вопросу - складскими должны быть все подвижные детали и желательно затвор.
    Что не понятно написал - спрашивайте, разжую.

  10. SSUR

    SSUR Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    41
    Лоты
      на продаже:
    0
      проданные:
    63
    Messages:
    3,096
    Location:
    Украина
    Камерады,подскажите по сошкам.Знаю они есть разные..Что куда,по какому году,да и вообще почему они разные?
    Закрепите свои ответы фотографиями,если можете конечно.

  11. SSUR

    SSUR Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    41
    Лоты
      на продаже:
    0
      проданные:
    63
    Messages:
    3,096
    Location:
    Украина

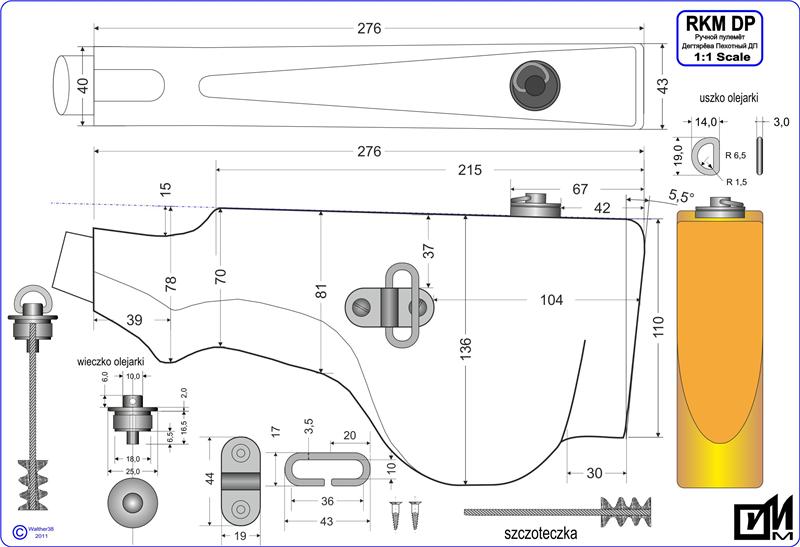

    9b5379afe3a0t.jpg Может ТС пригодиться.

    Стрипа and tankis like this.
  12. StrelokPS

    StrelokPS Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    18
    Лоты
      на продаже:
    0
      проданные:
    57
    Messages:
    3,975
    Location:
    Украина
    у меня ни один размер с этими не совпадаетo_O

  13. SSUR

    SSUR Oberleutnant Клуб взаимопомощи

    Рейтинг:
    3
    Отзывов:
    41
    Лоты
      на продаже:
    0
      проданные:
    63
    Messages:
    3,096
    Location:
    Украина
    Не проверял.Так как оригинального дерева пока нет.Наткнулся в сети,думал тс поможет узнать размеры нужных ему железок...Да и с виду схема в роди толковая(все есть)Но оказалось чистой воды галиматья.(с)

    663 likes this.
  14. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.
    То что размер не сошёлся это не показатель на ДП. Посмотрите фото в сети, их просто куча форм. Война, спешка, человеческий фактор.

    Стрипа likes this.
  15. BoMBeR00

    BoMBeR00 Oberschütze

    Messages:
    22
    Хотелось бы увидеть основные размеры деталей таких сошек.
    Если не сложно конечно. С ув.

  16. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.
    И только мёртвые с косами стоят. И тишина.
    Не у каждого такие сошки есть, а у кого и есть, замерять не хочет. Потом он просто не отделается несколькими размерами, затянется дело на недели.

    Стрипа, RIHARD 77 and StrelokPS like this.
  17. BoMBeR00

    BoMBeR00 Oberschütze

    Messages:
    22
    Вроде Стрелок их обещал. Почему-то на форум заходит,но отмалчивается.
    Могу конечно размеры от балды сделать, и даже не сильно промахнусь.
    Но хотелось бы узнать информацию от первоисточника.

  18. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.
    Если вам всё же получиться раздобыть чертежи, уж поделитесь со всеми. Думаю эта информация многим полезна будет.

    Стрипа likes this.
  19. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.

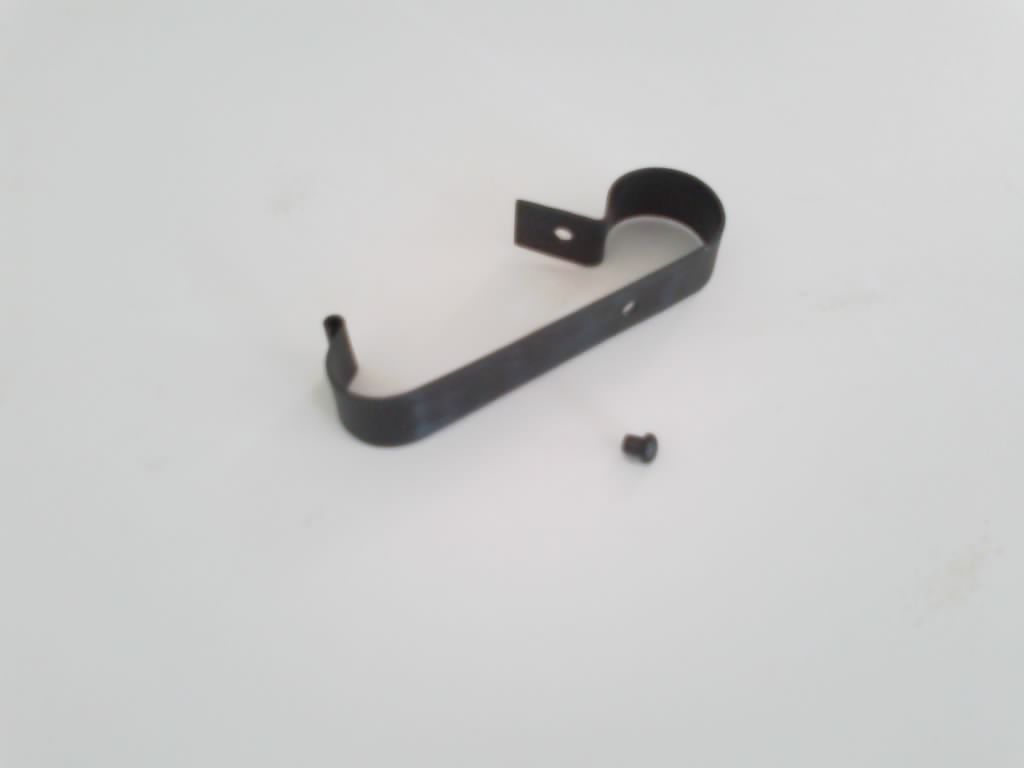

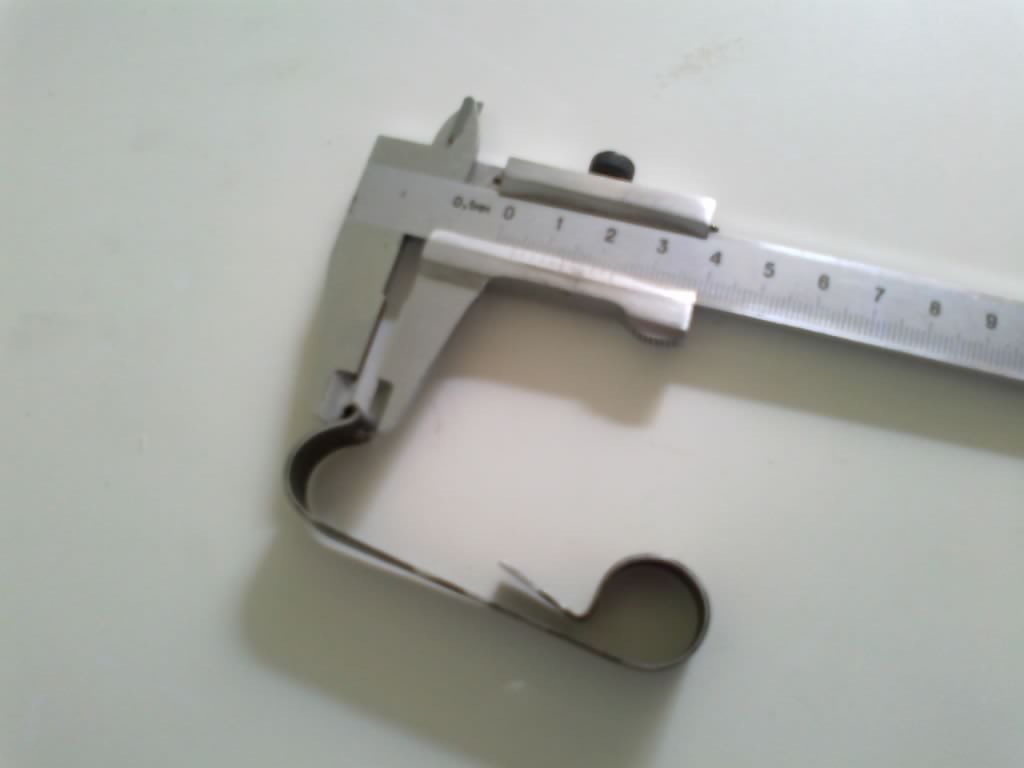

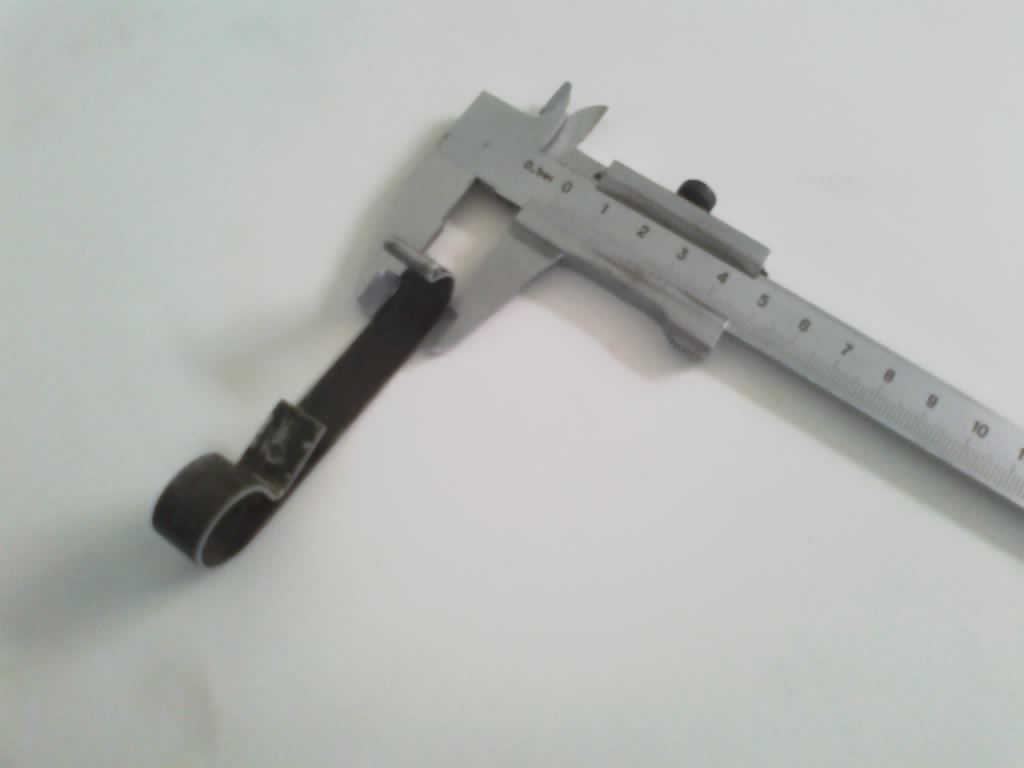

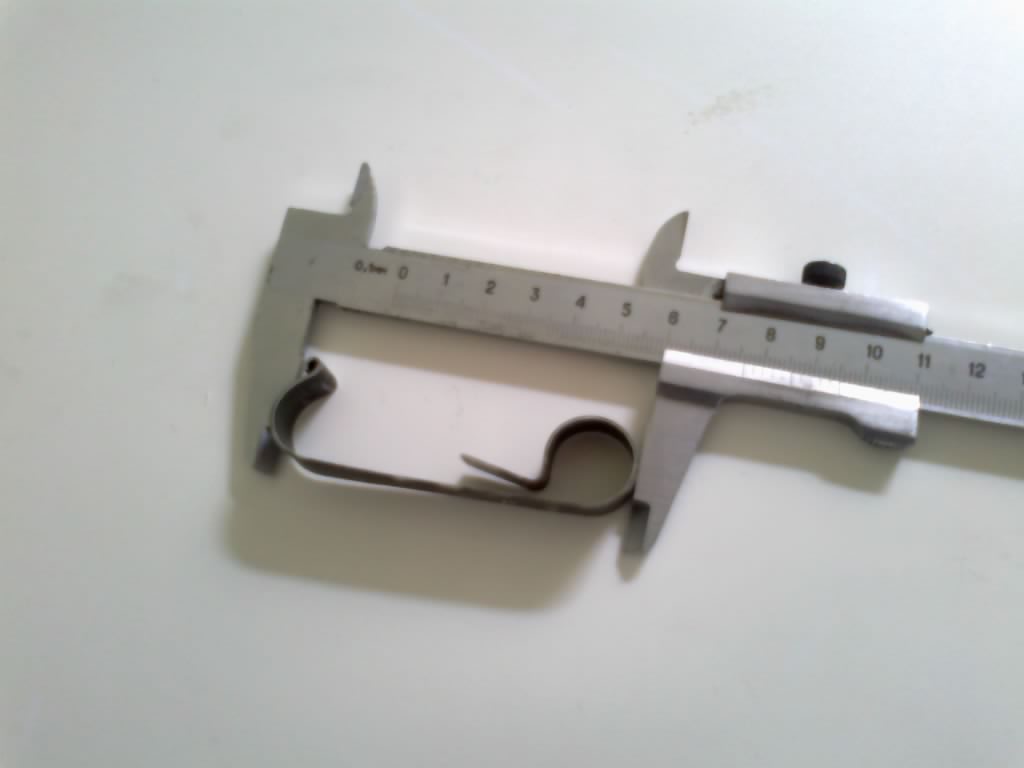

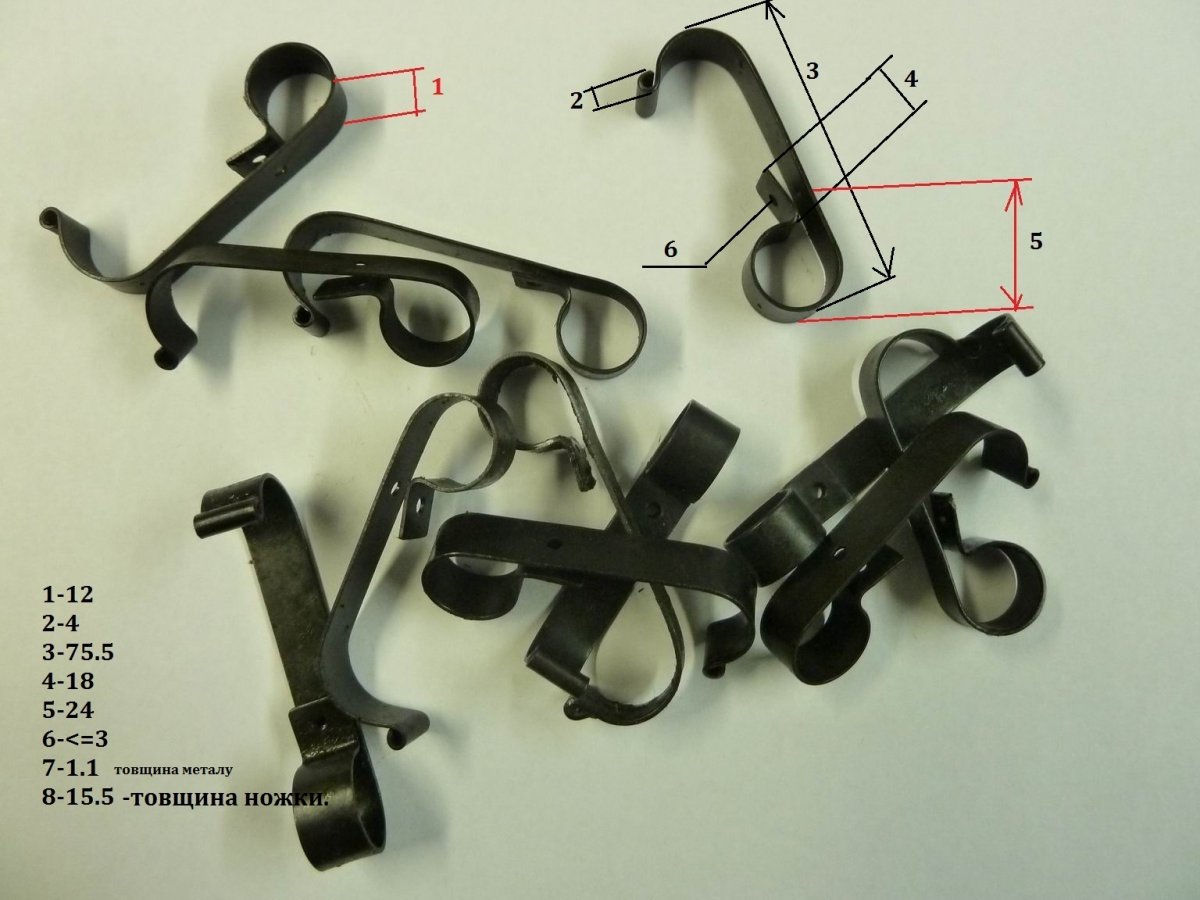

    Фиксатор сошек. На схеме фиксатора обратите внимание что размер указан в левом нижнем углу !!!. На детали только номер размера а не размер. (сам один рас ошибся, пришлось переделывать)
    Делал из хорошего сталистого листа, предварительно нагрел (не хотел гнуться в нужную форму).

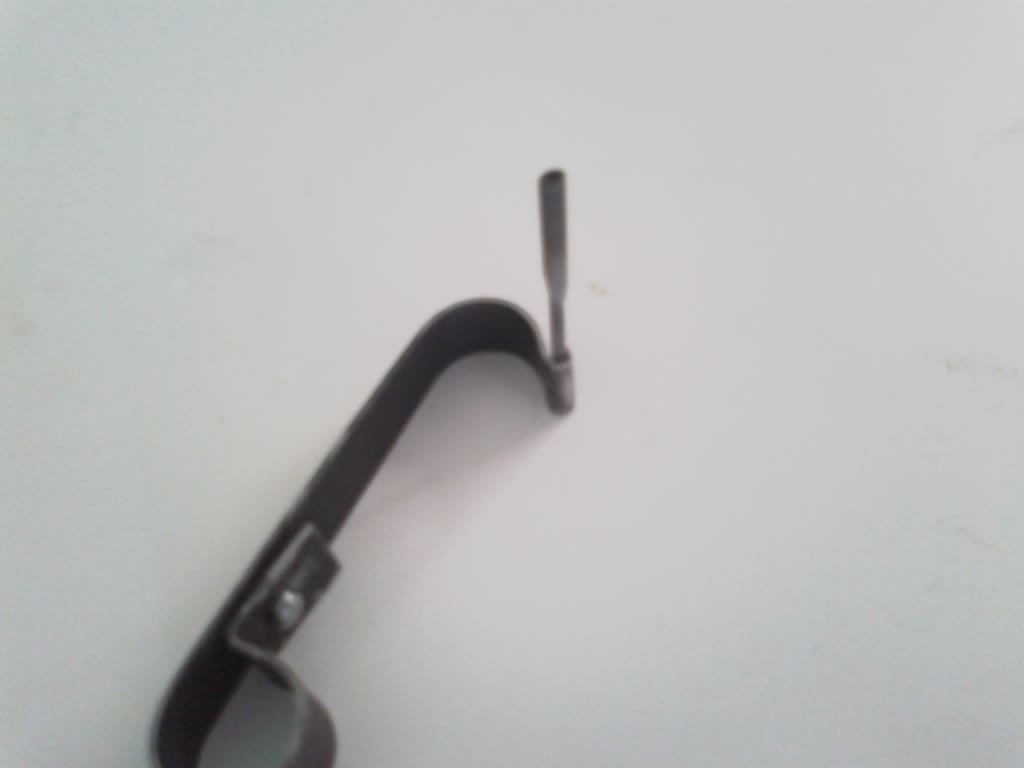

    Заклёпка из гвоздя 3 мм, точил на дрели.
    Маленький загиб делал на электроде 2 мм.

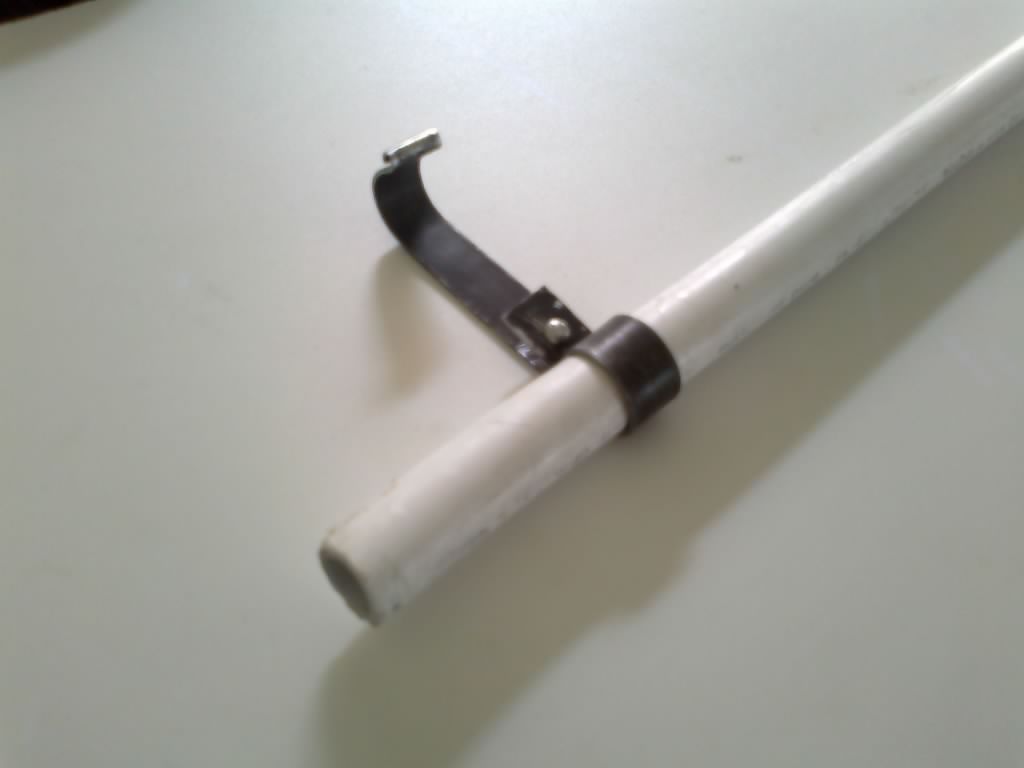

    Кольцо для ножки гнул на водопроводной трубе 16мм.

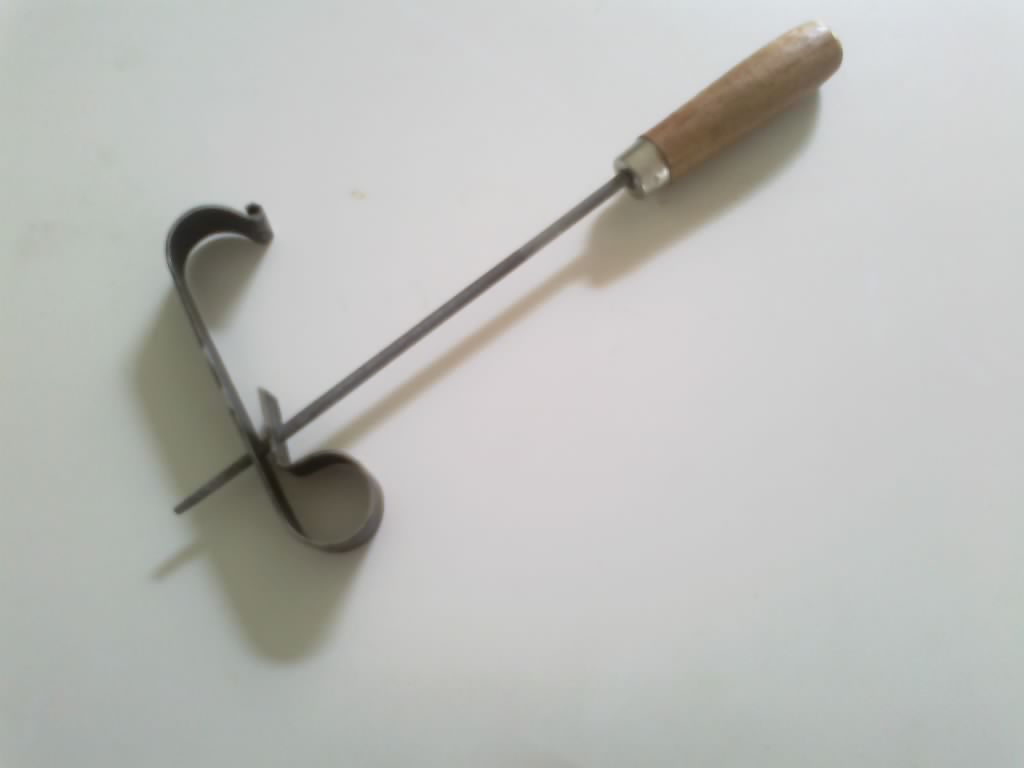

    Отверстие под заклёпку должно быть чуть больше 3 мм, распилил чуть надфилем, где то на 3,2 мм.
    Нагрел и опустил в отработанное автомобильное масло.
    Перед закалкой кольцо под ножку чуть разогнул на половину, чтоб потом хорошо оделось на ножку. (не знал как поведёт себя после закалки металл).
    В последствии оказалось что металл хоть и пружный но поддаётся згибу и разгибу. Потом будет стянут заклёпкой и проблем не вижу.


    Images:

    Last edited: Sep 23, 2015
  20. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.

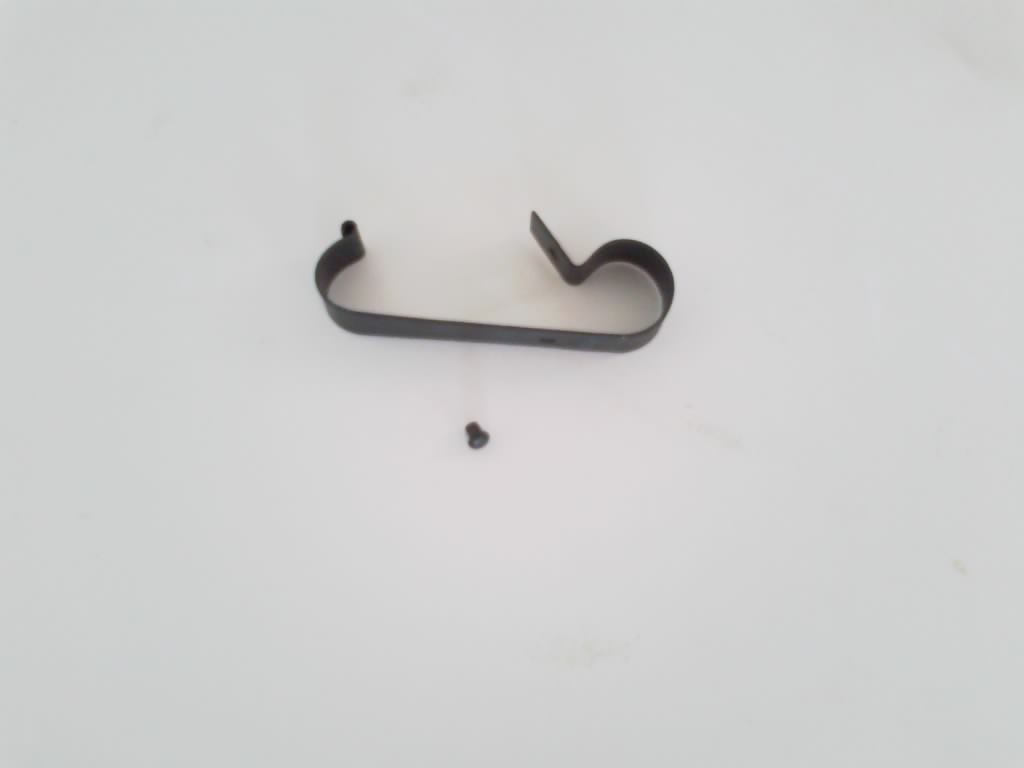

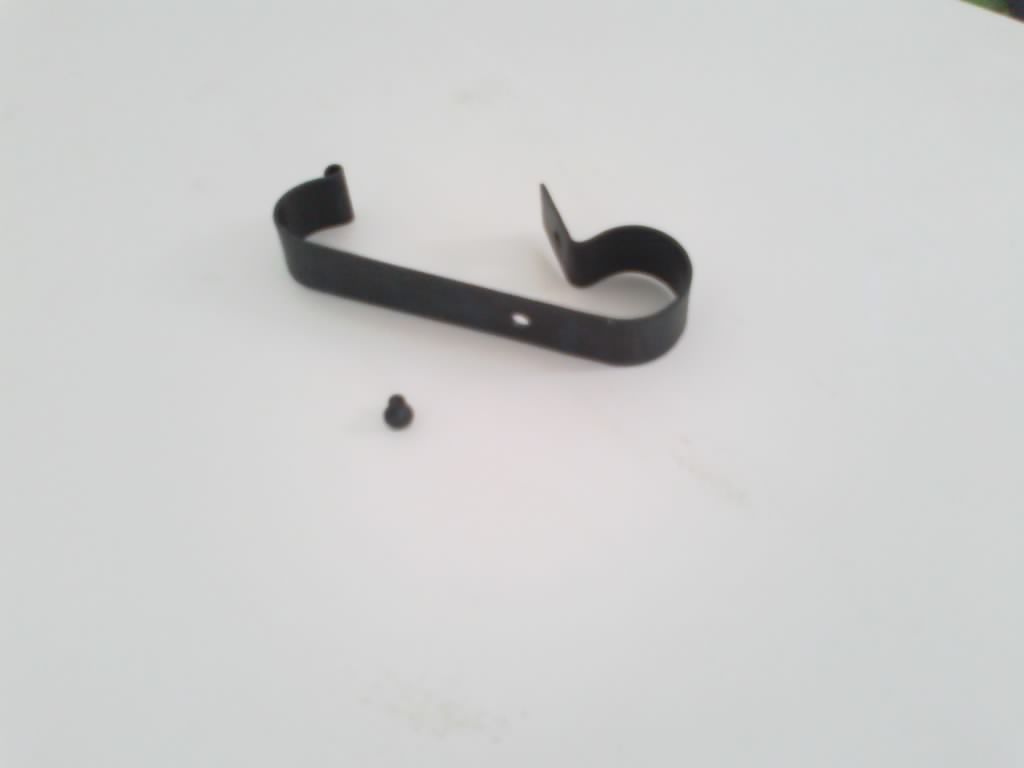

    Фиксатор на бис.


    Images:

  21. evgen84

    evgen84 Feldwebel

    Рейтинг:
    2
    Отзывов:
    13
    Лоты
      на продаже:
    0
      проданные:
    16
    Messages:
    636

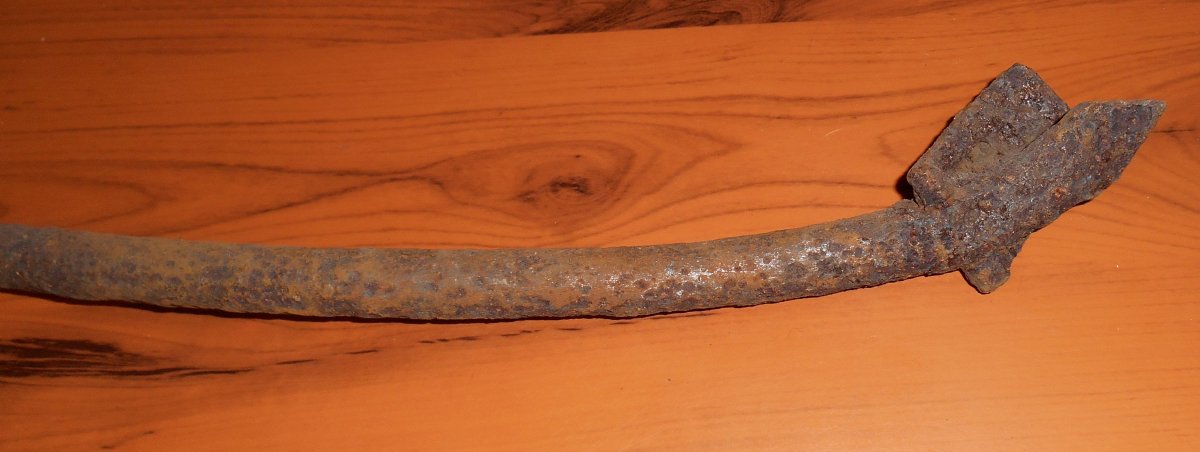

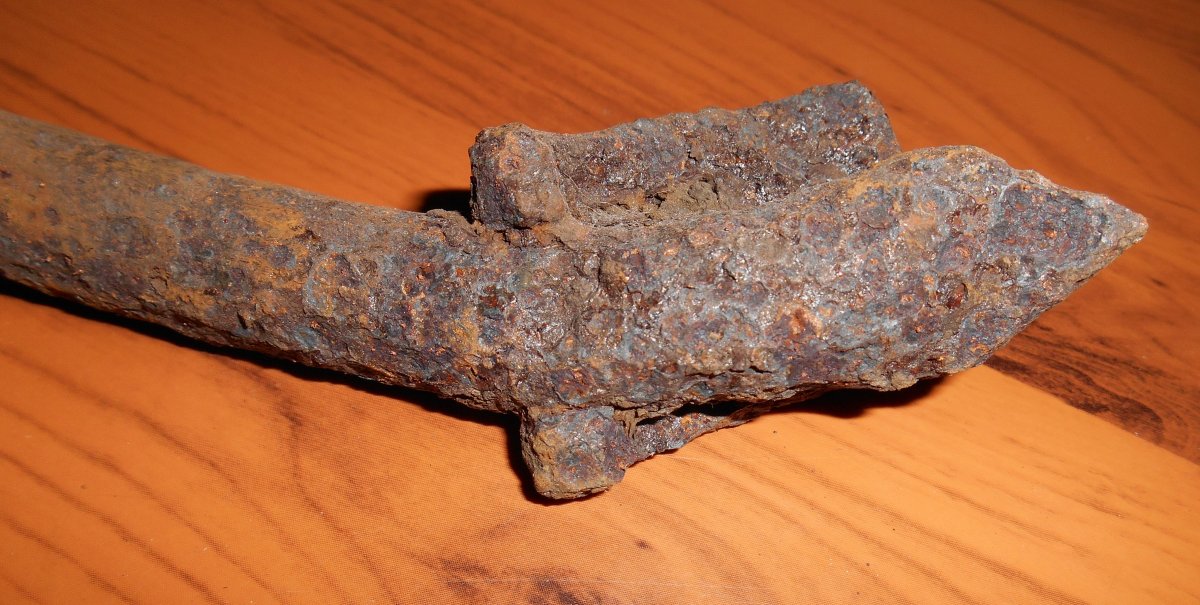

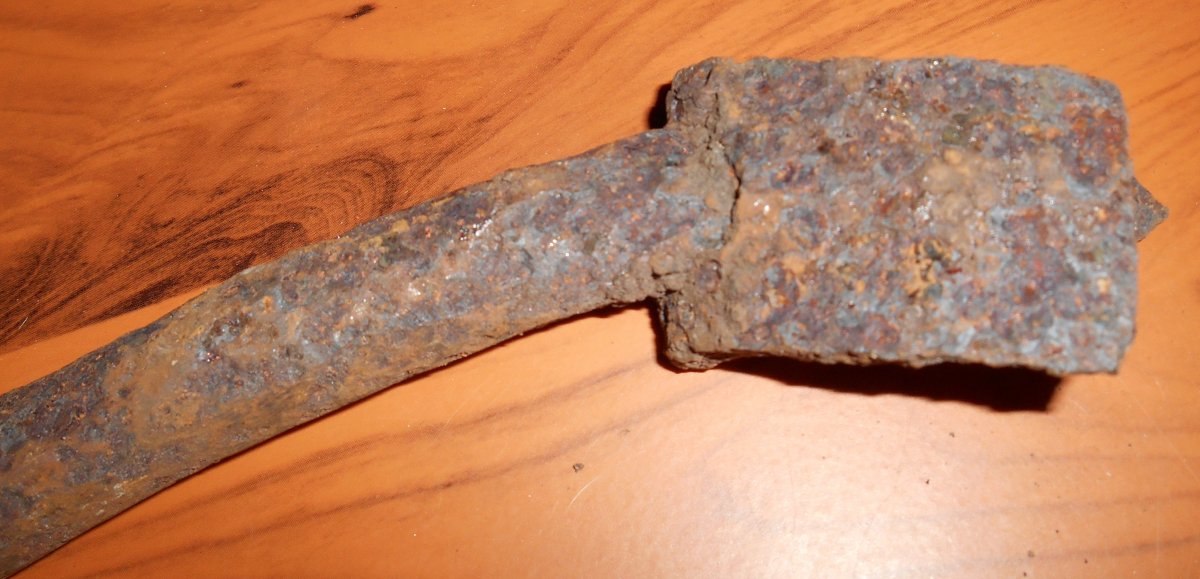

    Доброго времени суток,есть такой вот ошметок,но вряд ли он чем то поможет.
    С УВ.


    Images:

    663 likes this.
  22. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.

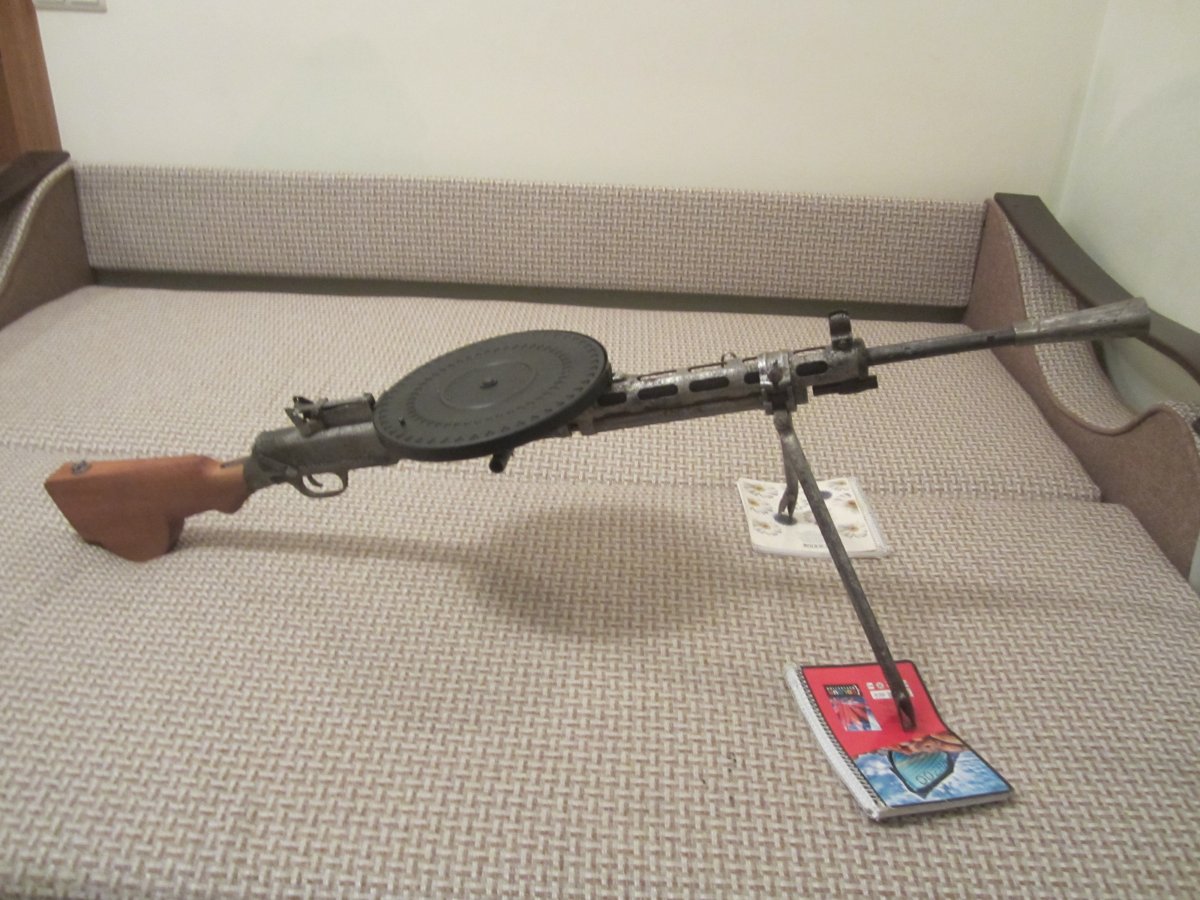

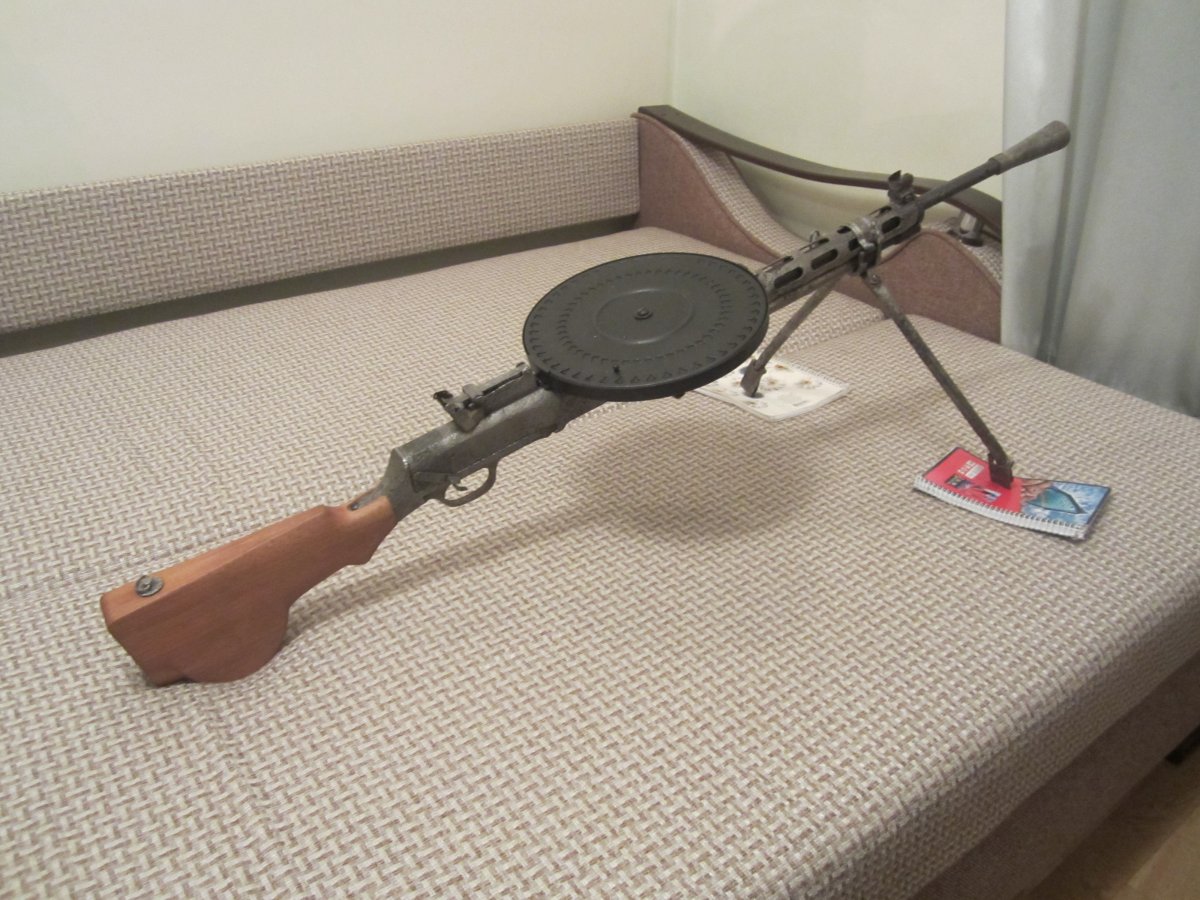

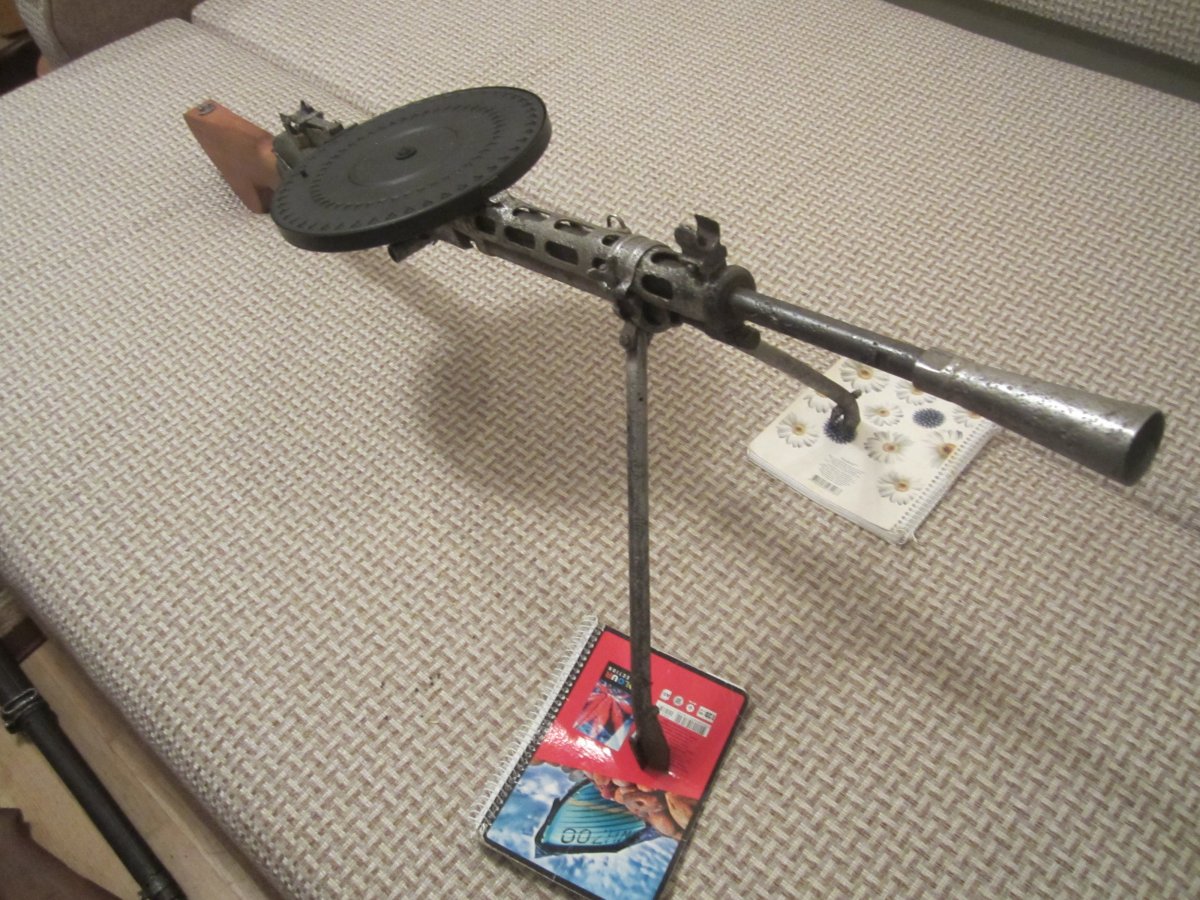

    ДП очищен от ржавчины и ждёт дальнейшего восстановления.


    Images:

  23. RIHARD 77

    RIHARD 77 Stabsfeldwebel

    Рейтинг:
    3
    Отзывов:
    19
    Лоты
      на продаже:
    0
      проданные:
    29
    Вау просто бомба есть на что равнятся :smile_12:

    Стрипа and 663 like this.
  24. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.

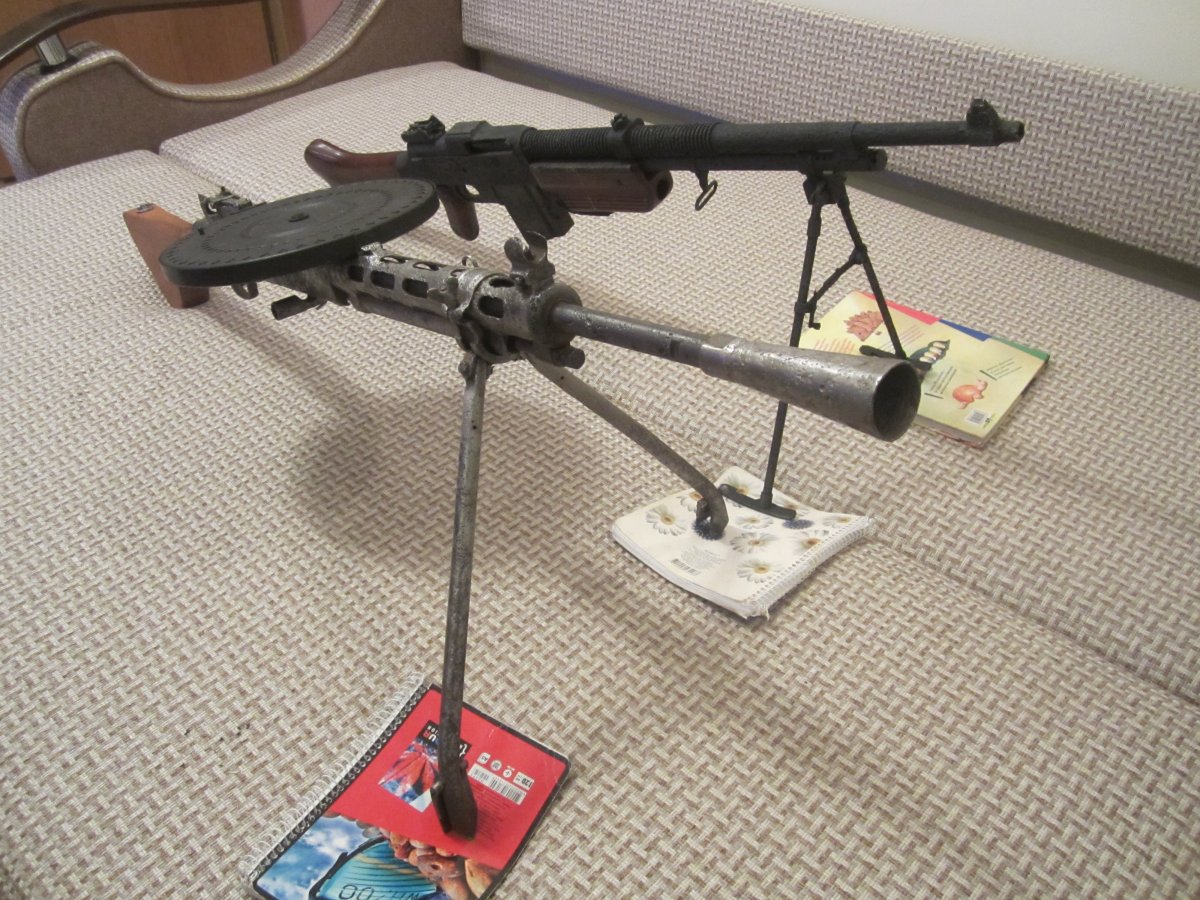

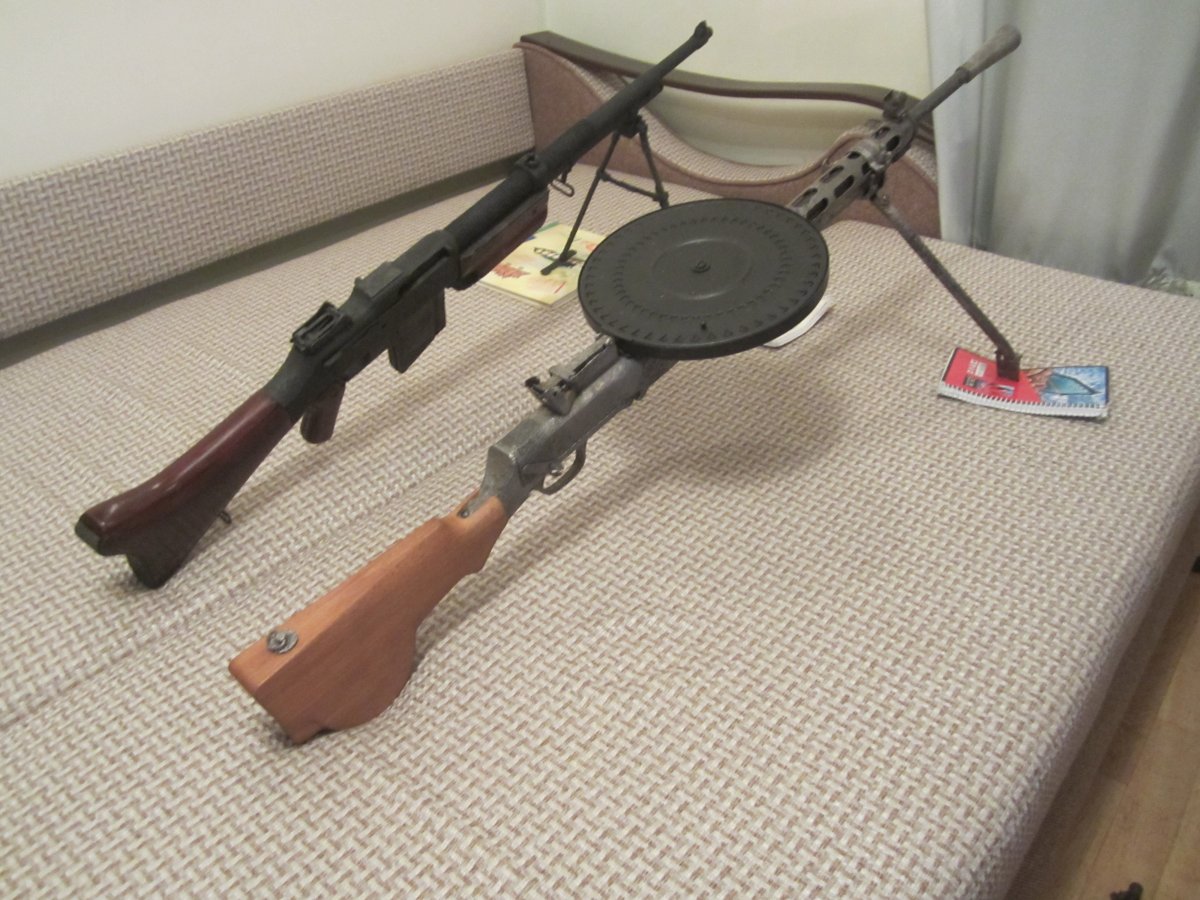

    По ДП малость осталась, но мечты по пулемётам сбываются. Для полной( коллекции) ещё двух не хватает. Не щитая двух МГ, которые уже на подходе.


    Images:

  25. Старий Похабич

    Старий Похабич Moderator

    Рейтинг:
    2
    Отзывов:
    5
    Лоты
      на продаже:
    0
      проданные:
    10
    Messages:
    7,468
    Location:
    Бишівська Хунта
    Когда мы увидим полную коллекцию, реставрированную за это время?

    RIHARD 77 and ALEKS81 like this.
  26. 663

    663 ✠ Moderator

    Рейтинг:
    2
    Отзывов:
    12
    Лоты
      на продаже:
    0
      проданные:
    17
    Messages:
    7,593
    Location:
    Україна.
    Пока сам не знаю. Каждый механизм требует временных и финансовых затрат. В планах шесть штук.
