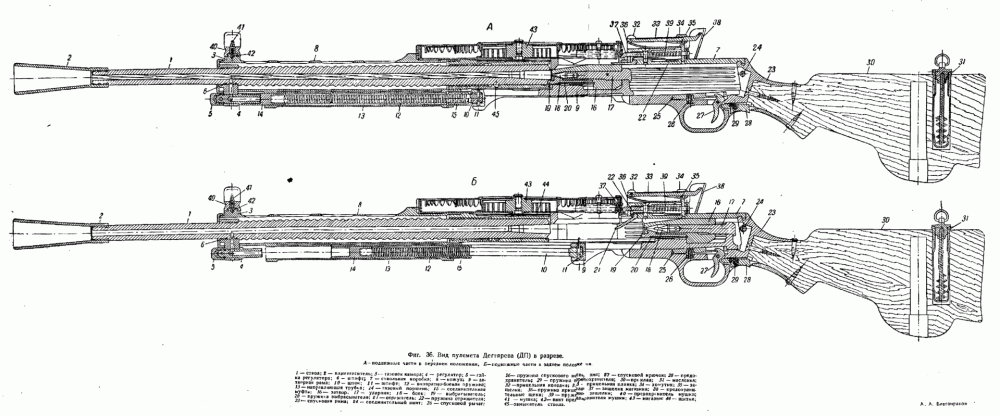

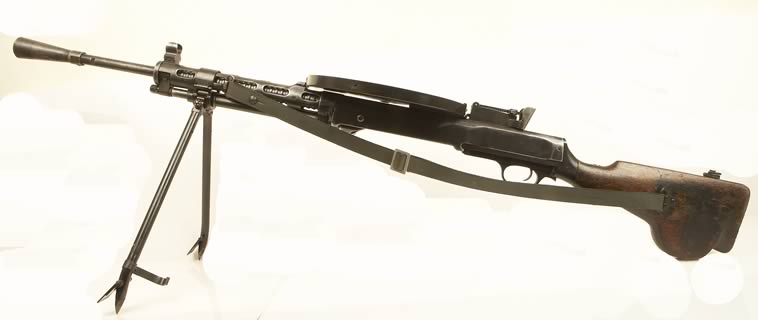

Созрела идея создать тему по одному из самых массовых пулемётов второй мировой. Механизм сам по себе интересный и стоит внимания. Параллельно соберу себе такой механизм, ММГ конечно и надеюсь не самой плохой вариант. В наличии уже кое чего есть. В теме будет затронут практически каждый узел так как с ДП-27 только знакомлюсь. Подсказки и критика принимаются как помощь.

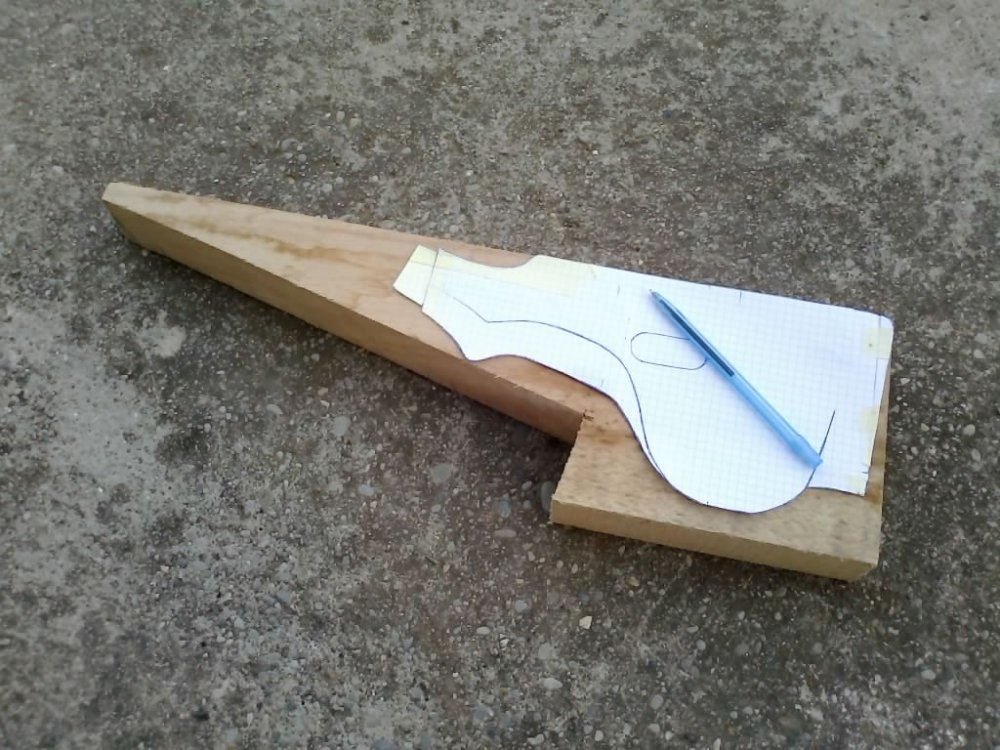

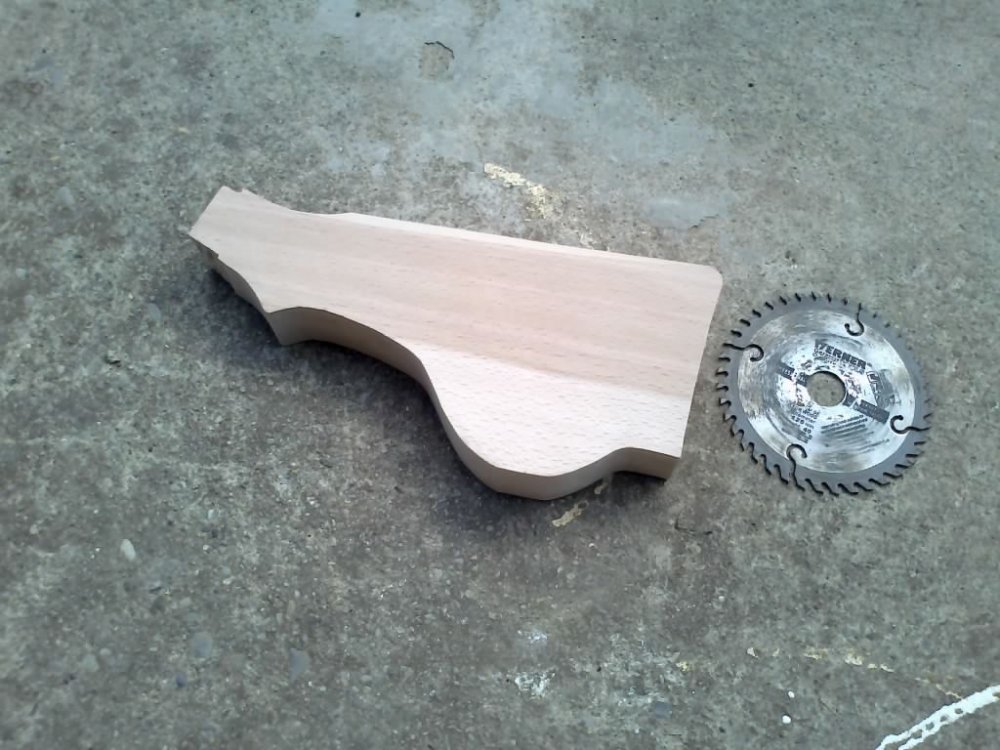

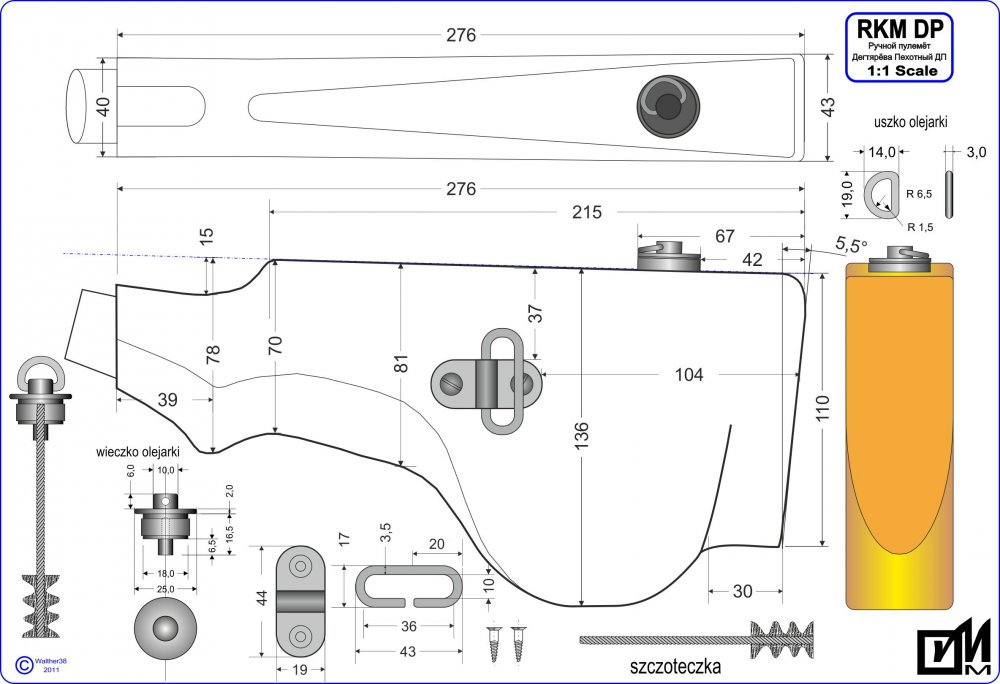

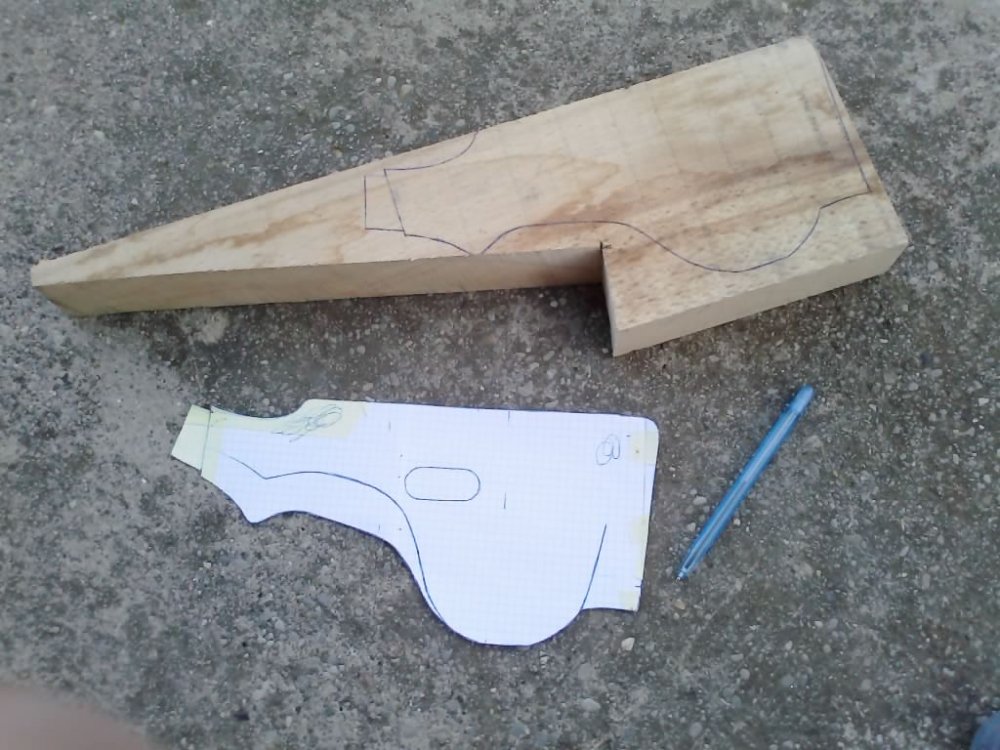

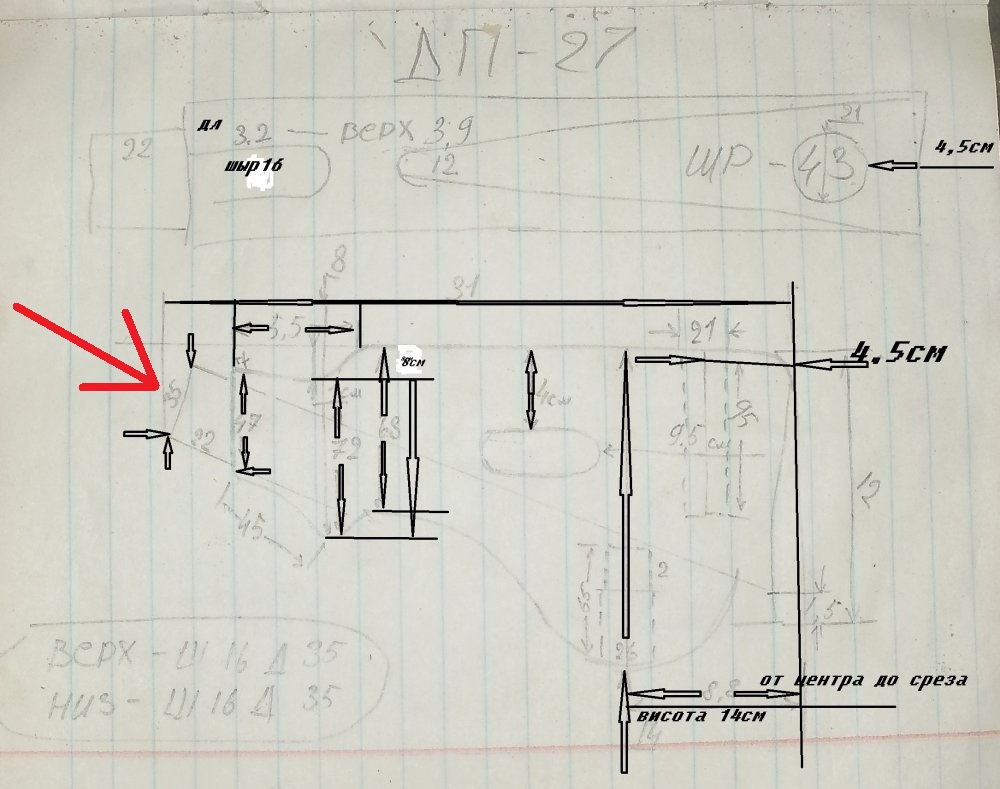

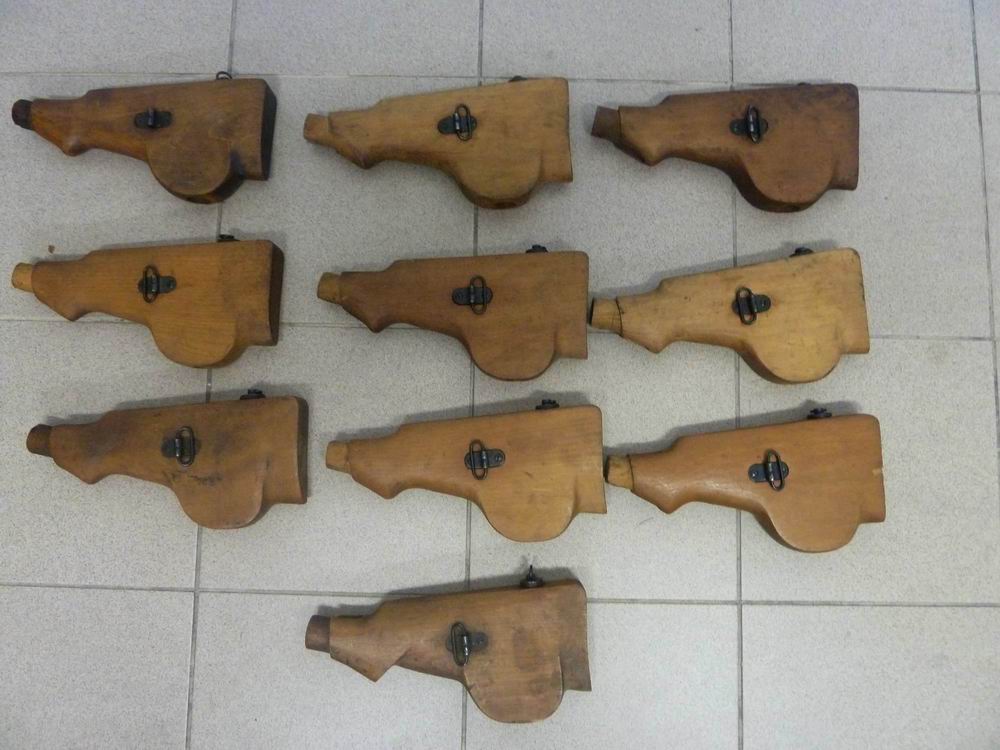

Приклад. С помощью форумчан обзавёлся чертежами, кусок доски остался от работы прежнего ММГ. На тетрадном листе разметил шаблон, вырезал и нанёс рисунок на доску. На большее времени не хватило, занимался другим ММГ.

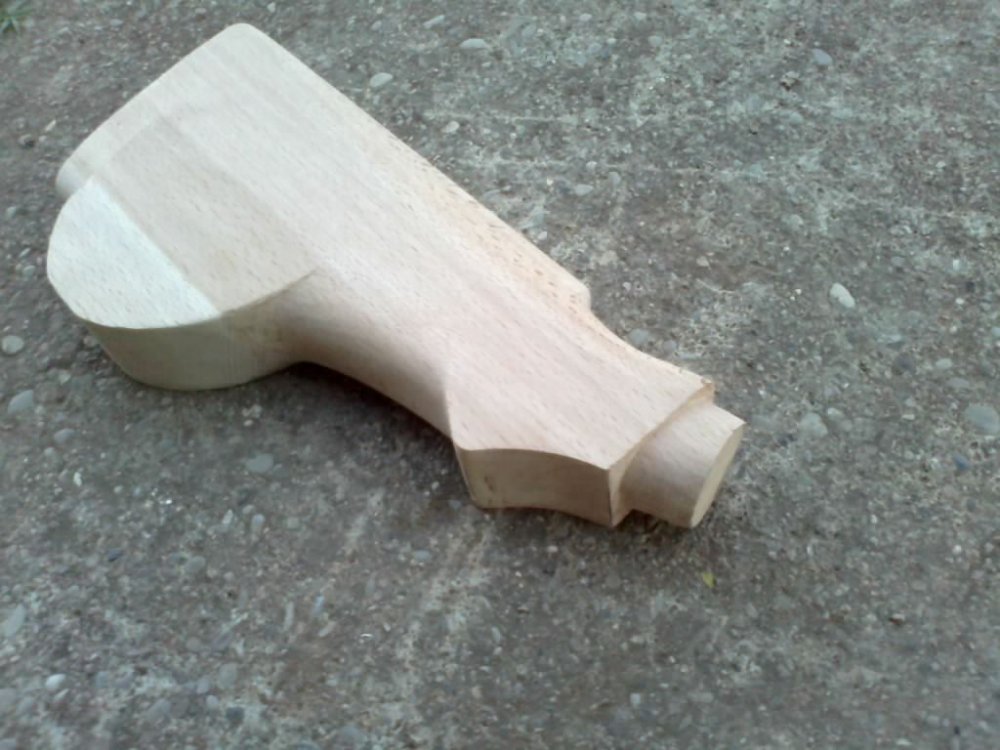

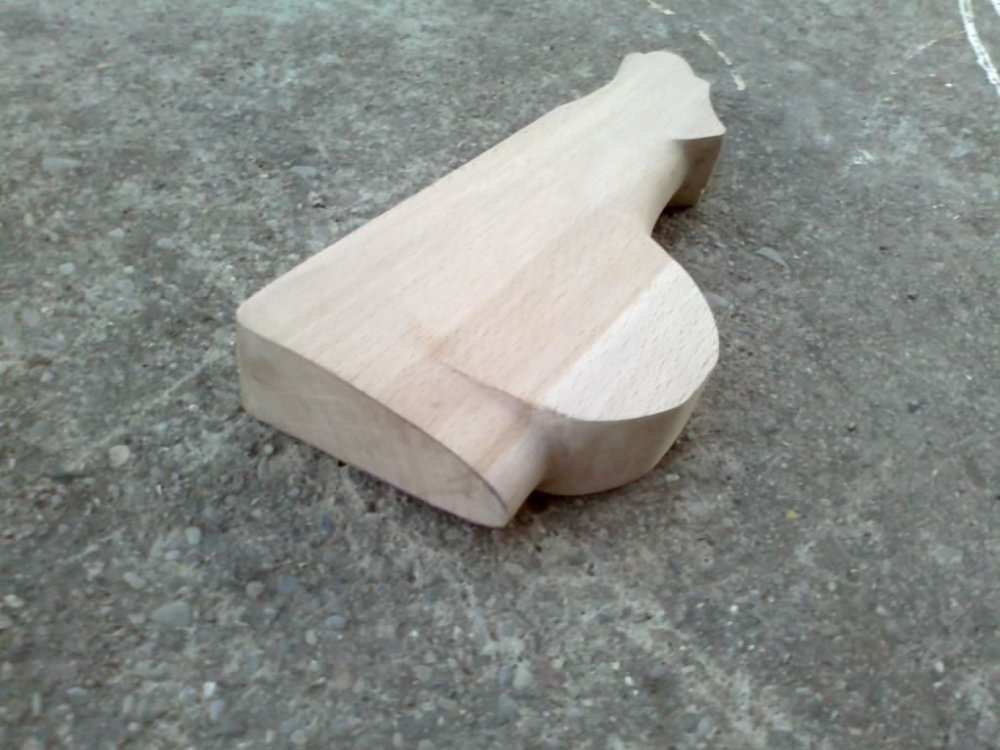

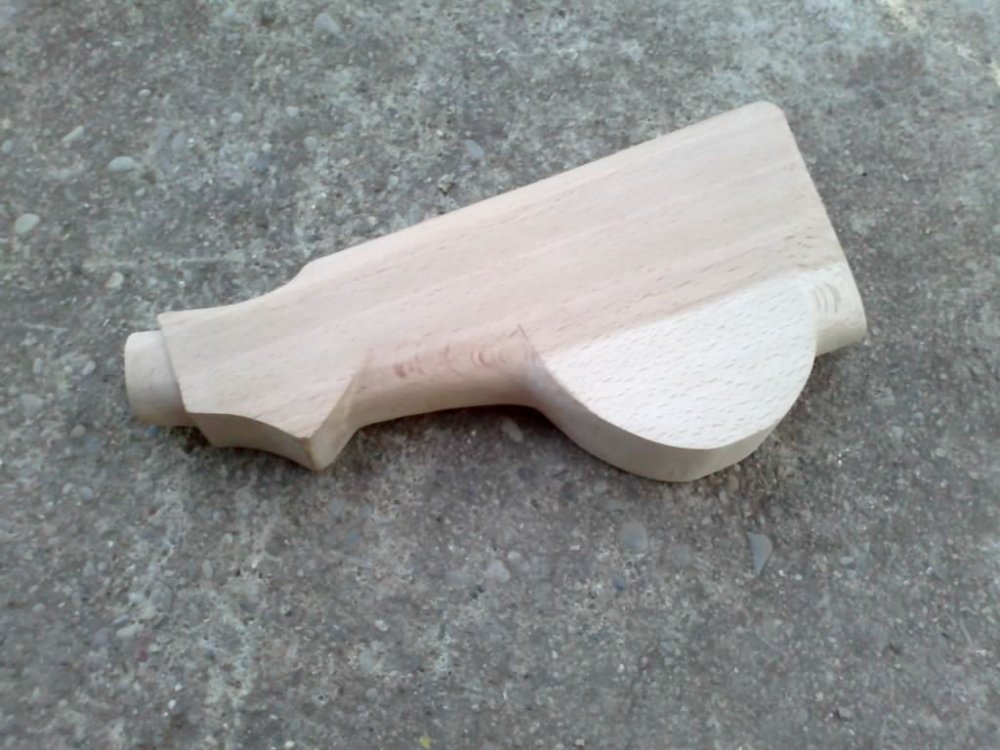

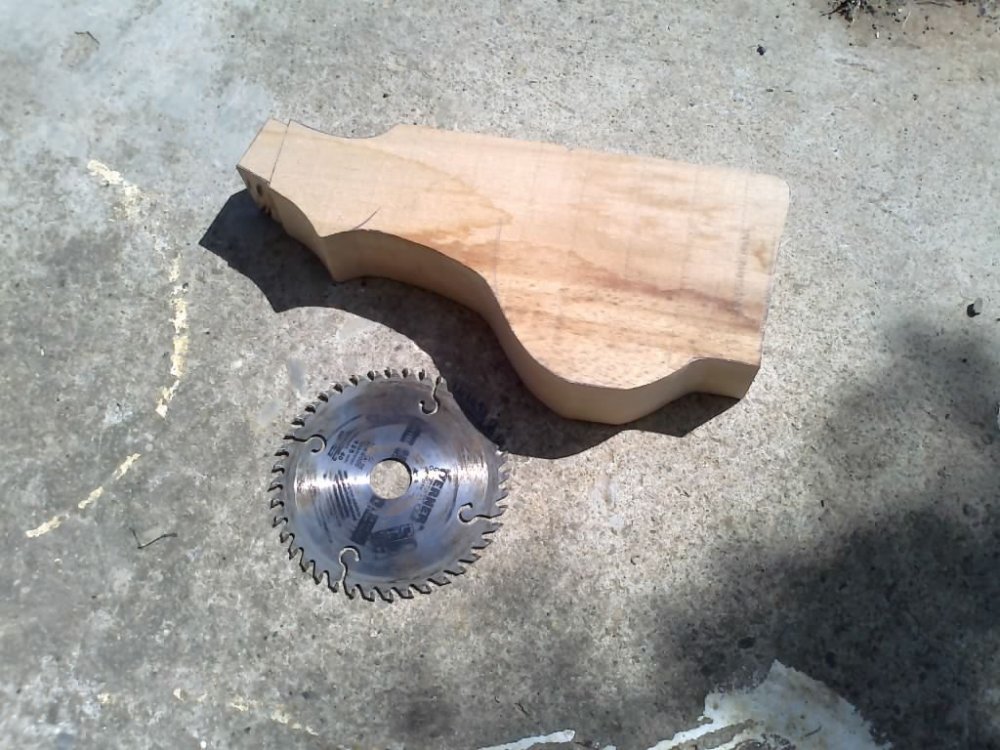

Вырезал форму приклада и надал ей форму. Следующий шаг, высверлю отверстия для маслёнки и нижнее, пока не знаю для чего. Надам финишную форму прикладу за исключением посадочного места, потом подгоню под своё железо. Подскажите для чего нижнее отверстие в прикладе ?.

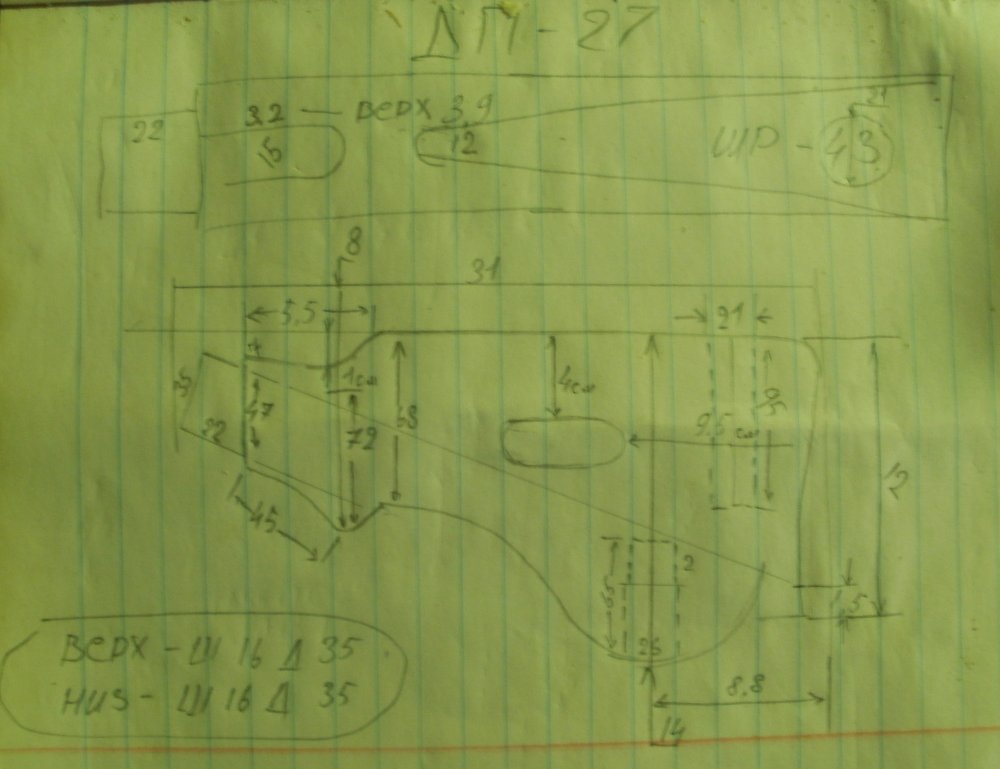

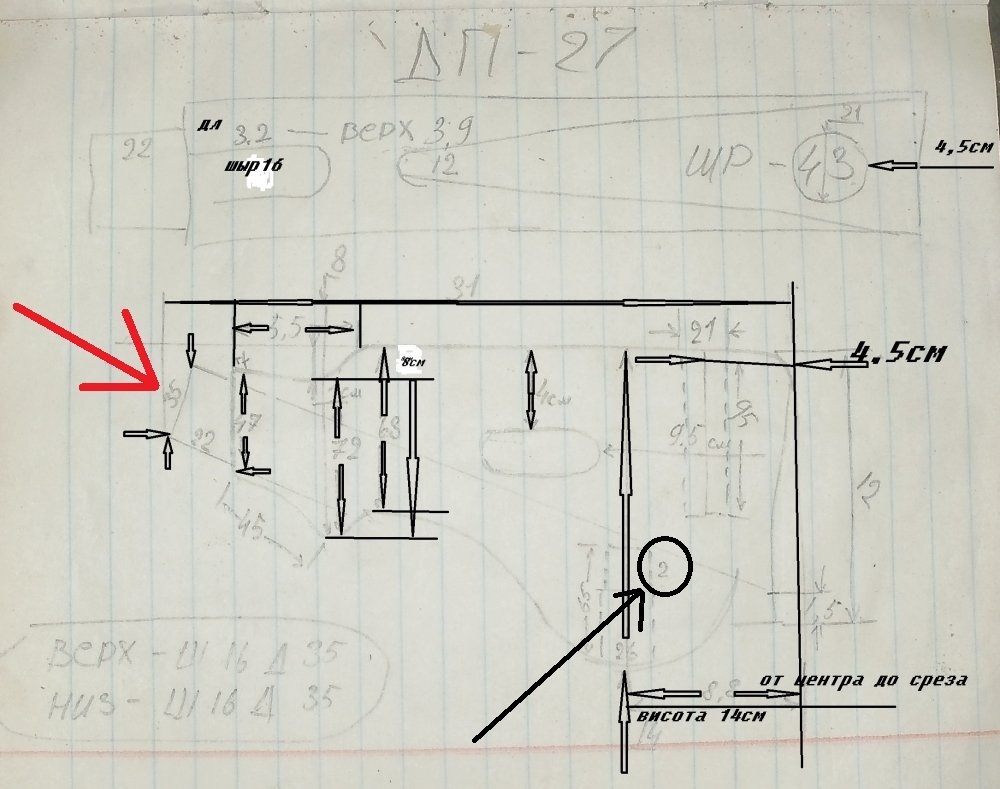

Если можно уточните размеры нижнего отверстия. Чего то они на схемах отличаются. Кружком отметил на втором фото особо интересующий размер. Может там вместо 2 должно стоять 20.
Где то проскакивала версия, что нижнее отверствие для крепление ДПехотного то ли на подставке, то ли на станке....

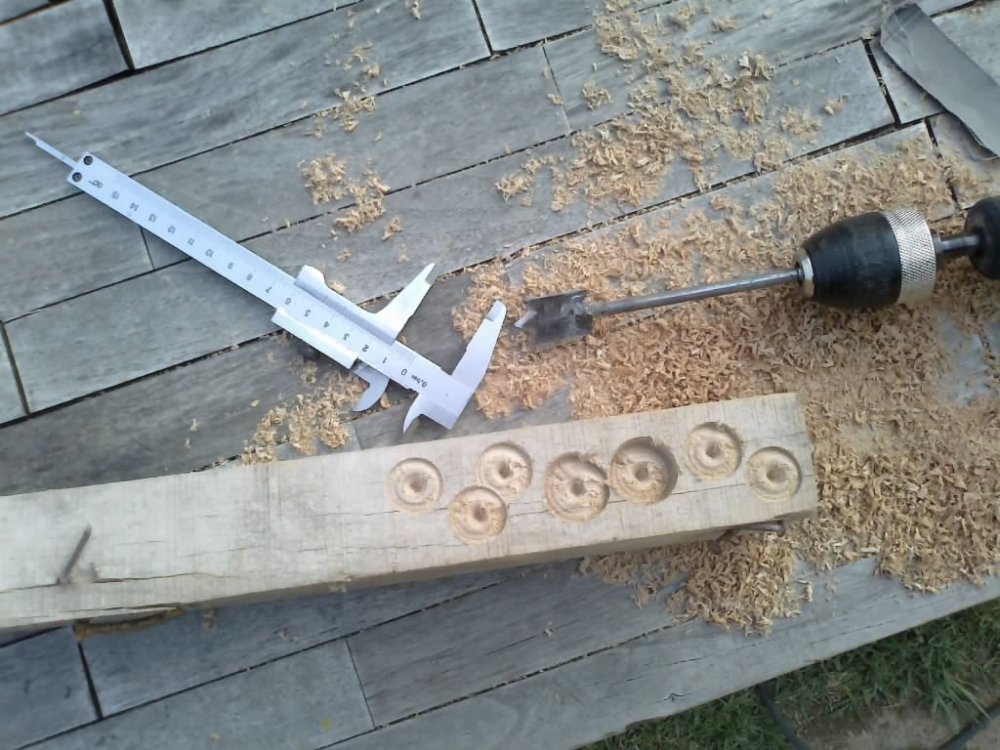

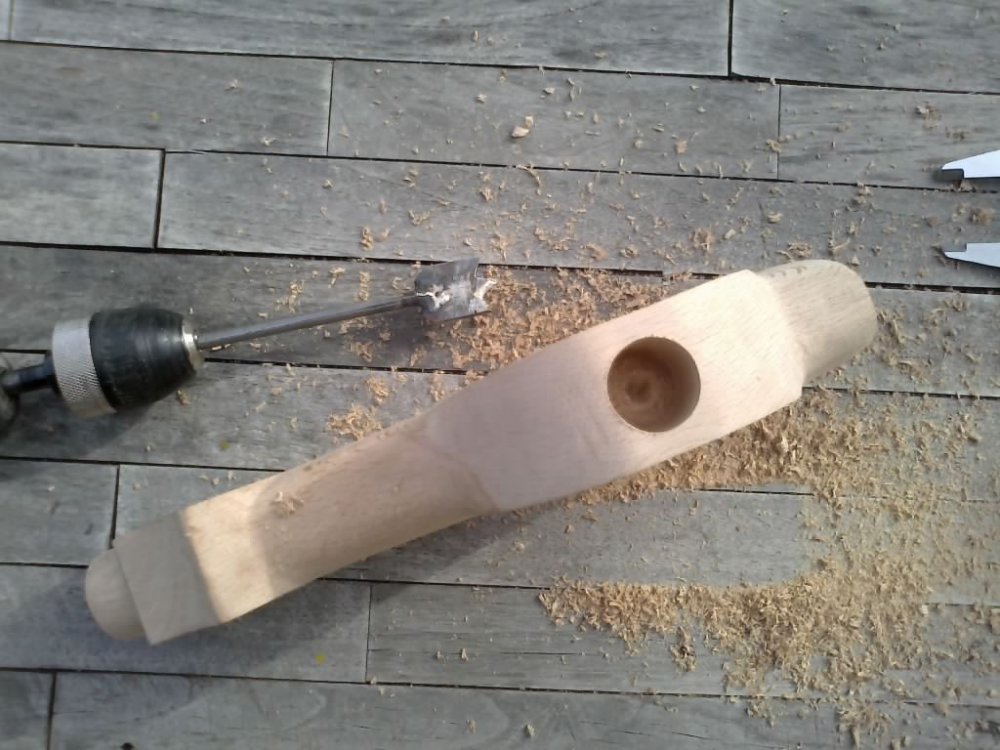

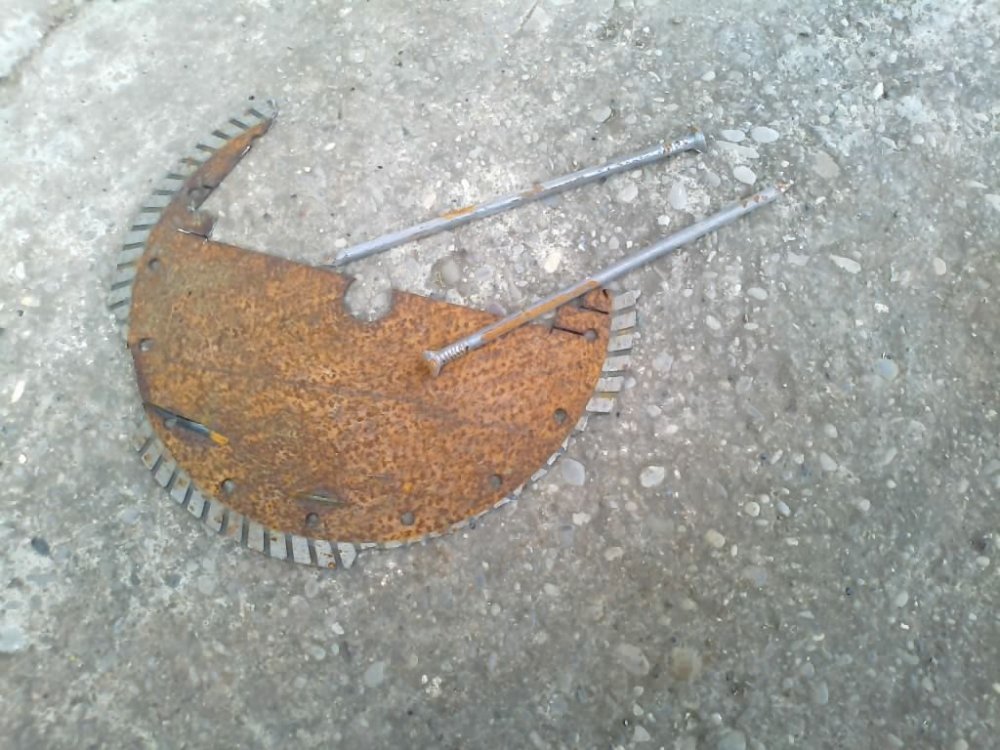

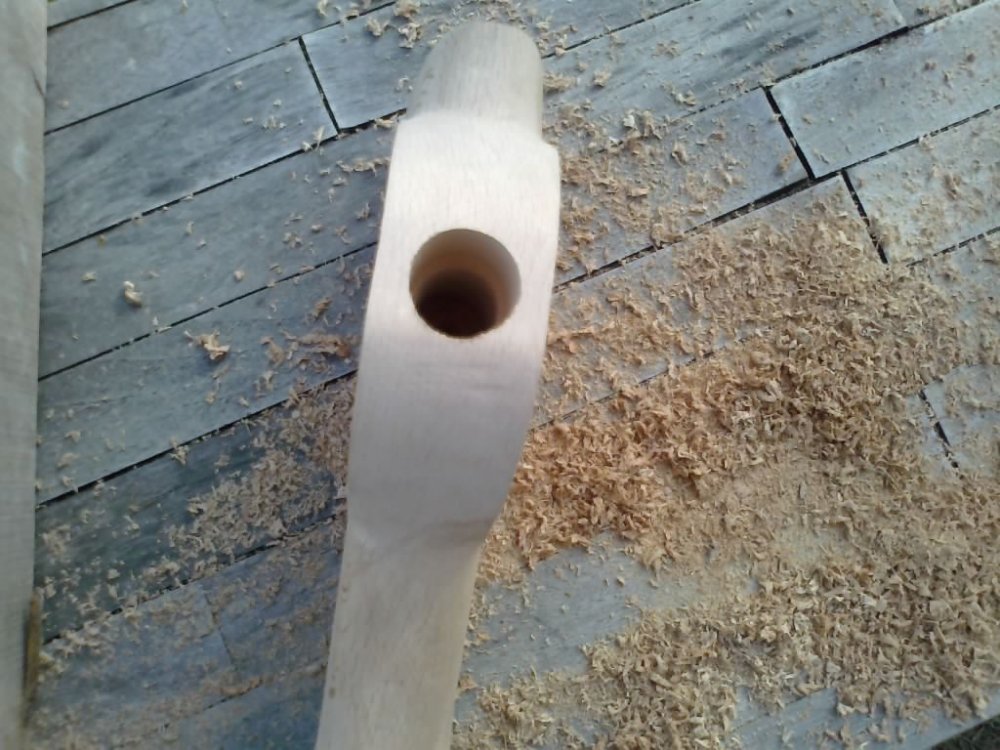

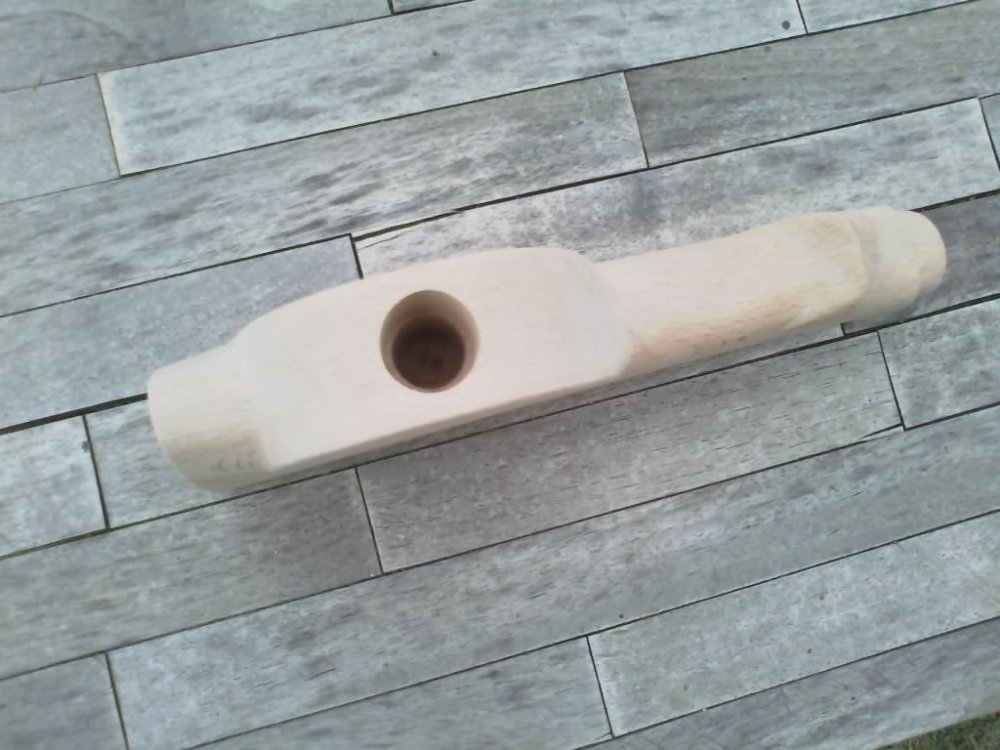

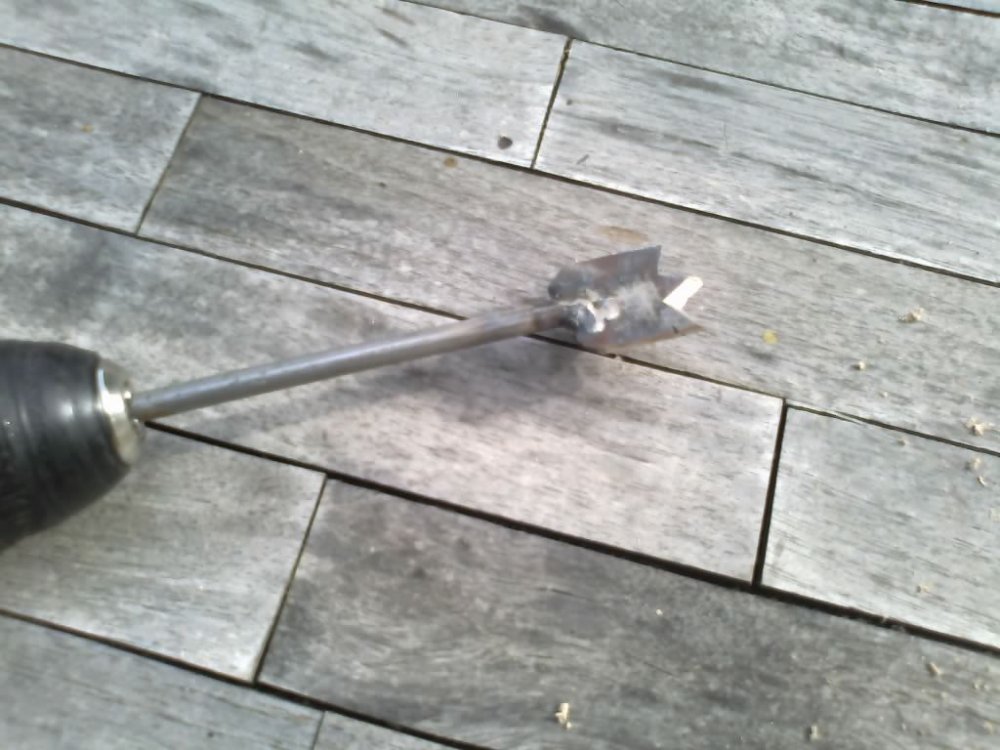

Продолжил работу над прикладом. Из гвоздя и куска диска от пилы сделал пёрышко на 26мм. На дизайн пёрышка не смотрел всё равно одноразовое (ушло примерно 15 минут на изготовление пера). После изготовления пера, на лишнем бруске проверил работу и замерил его размер, подправил пёрышко. Просверлил нижнее отверстие 26 мм на нужную глубину. Сточил то же пёрышко в 21мм и досверлил глубину. Просверлил отверстие под маслёнку.

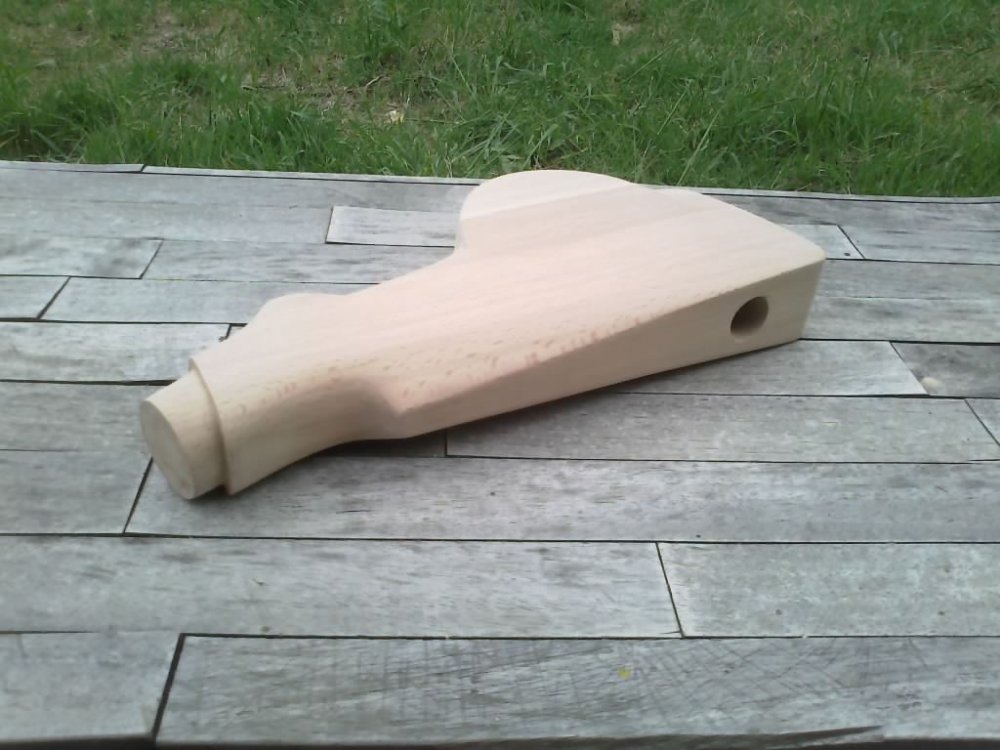

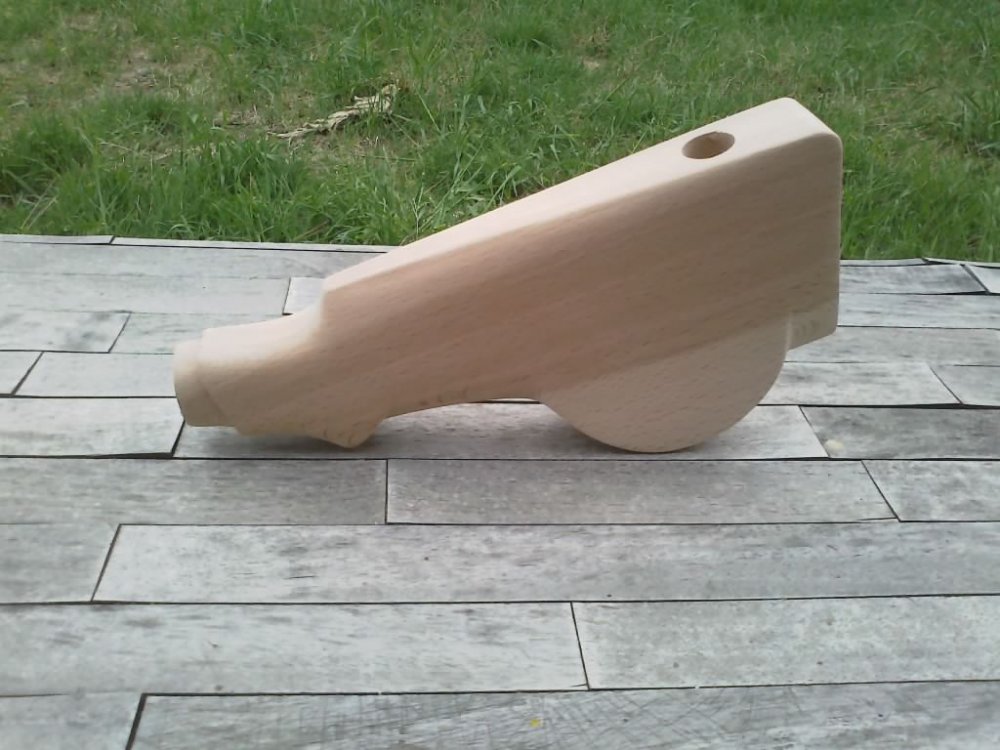

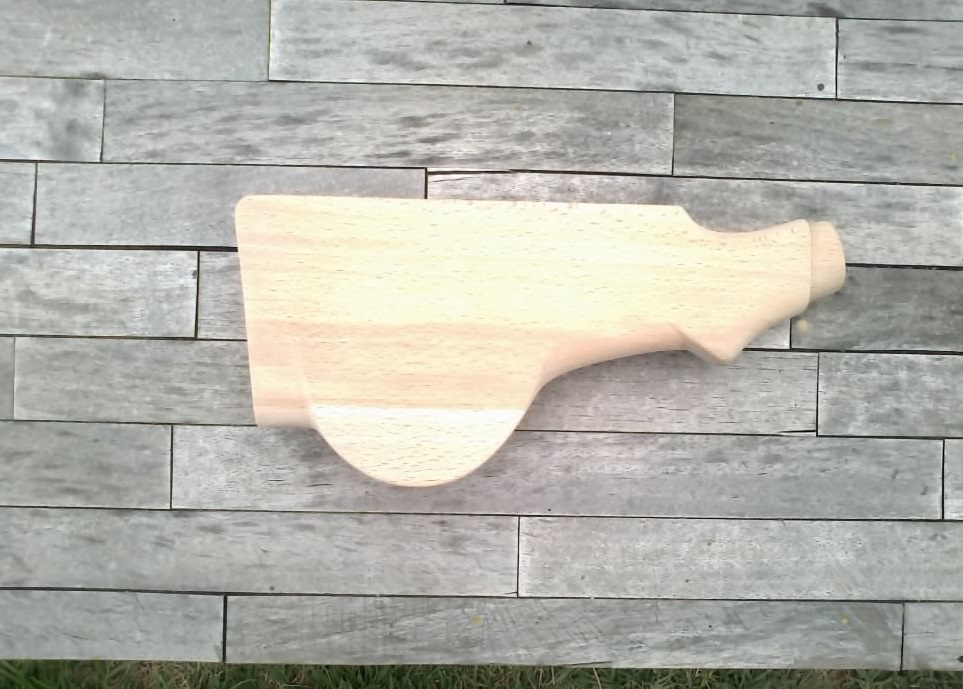

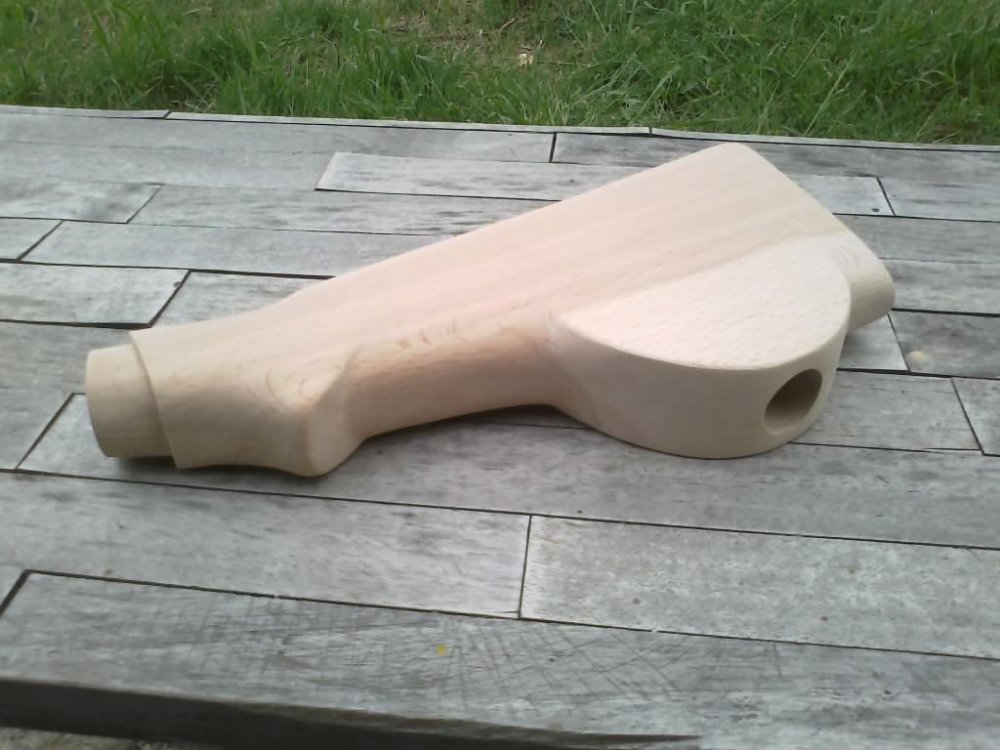

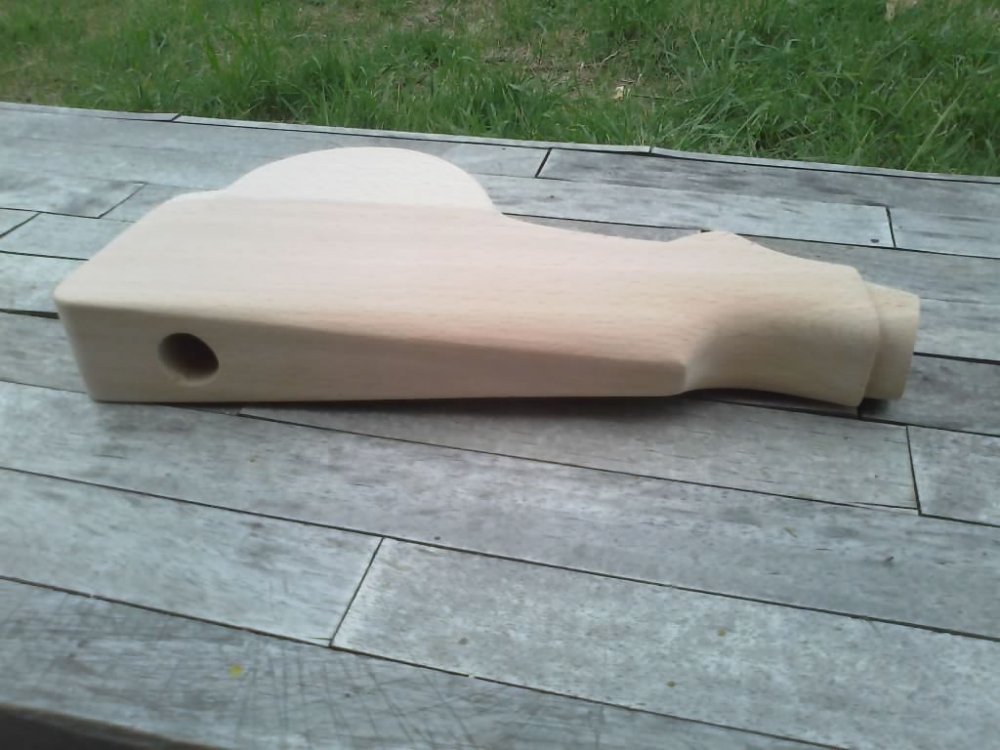

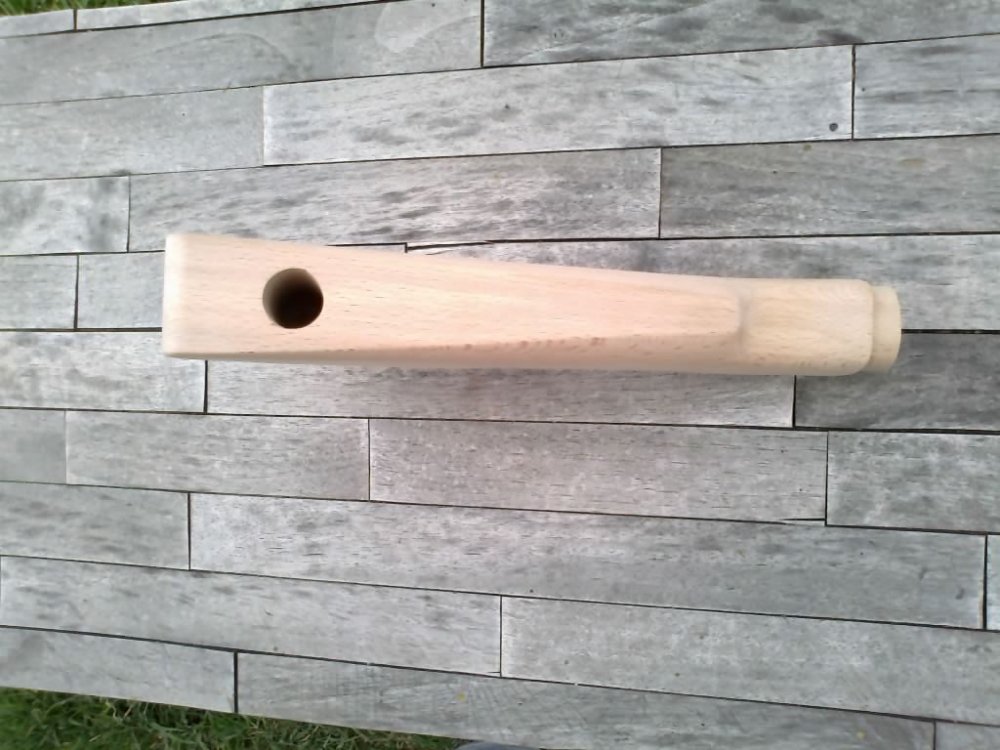

После просверливания отверстий надал прикладу нужную форму, сгладил углы. Останется только подгонка под металл который в данный момент не со мной. Антабку поставлю тоже чуть позже (пока её у меня нет,думаю сам сделаю,). Два вечера и приклад радует глаз.
Отличная работа! А чем обеспечивалась перпендикулярность сверления отверстий? Просто на глаз? Или какая-то хитрая приспособа имеется?

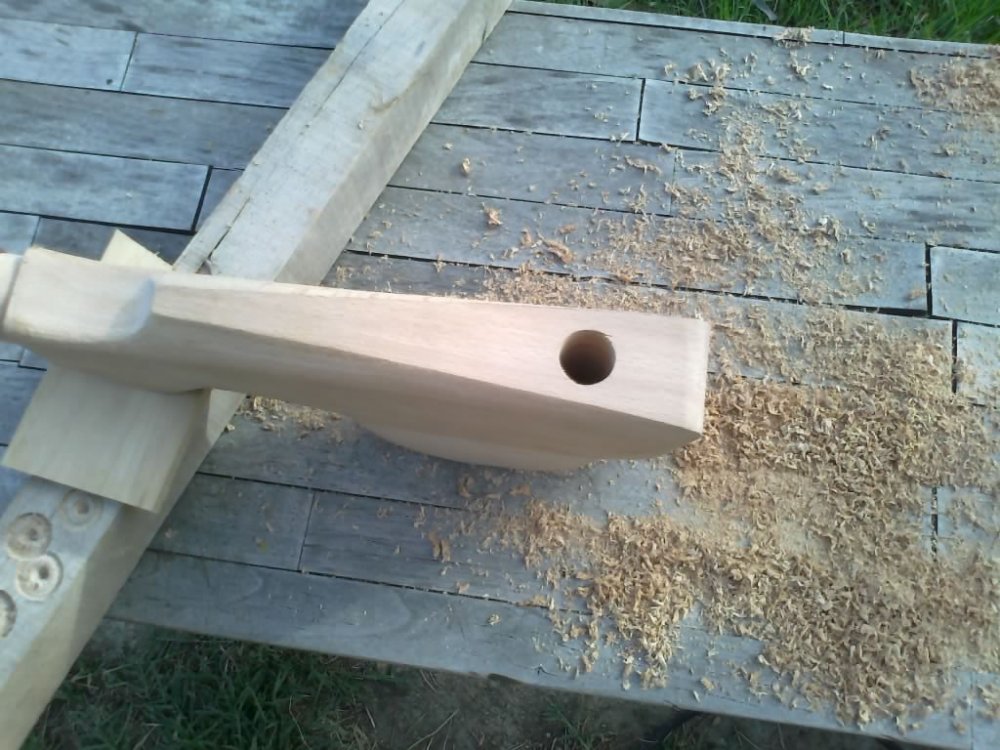

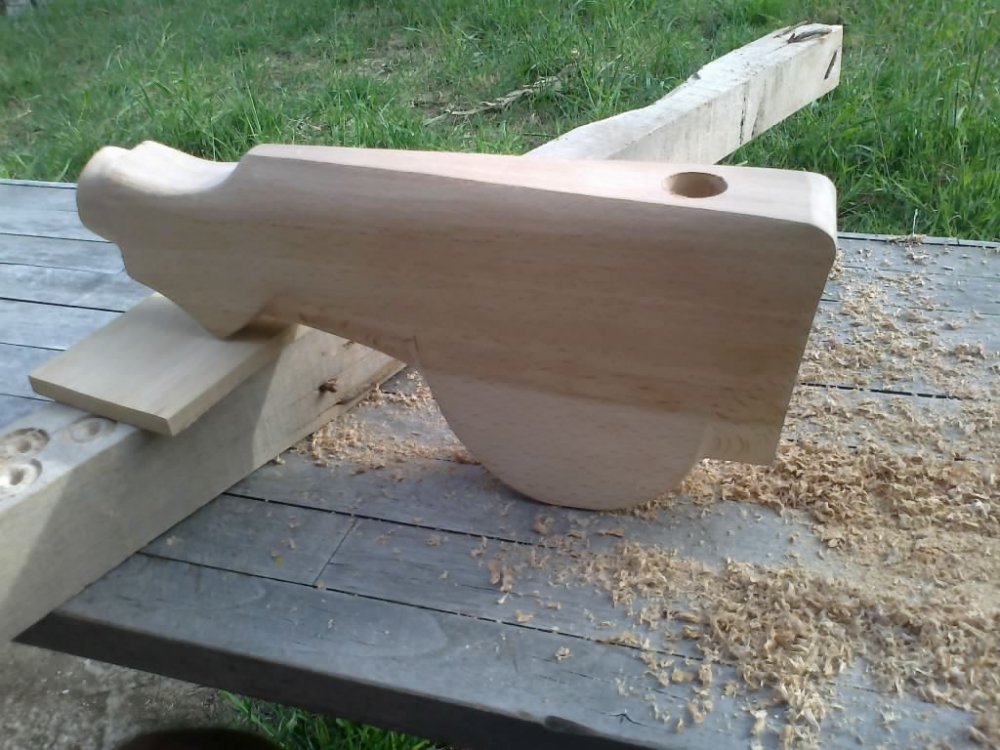

На одном фото видно, поставил плоскость параллельно скамейке и вперёд. Слава богу не косой. На самом деле там всё очень легко и просто. Одной рукой держишь заготовку прижимая к скамейке а другой сверлишь, время от времени проверяя как идёт перо.

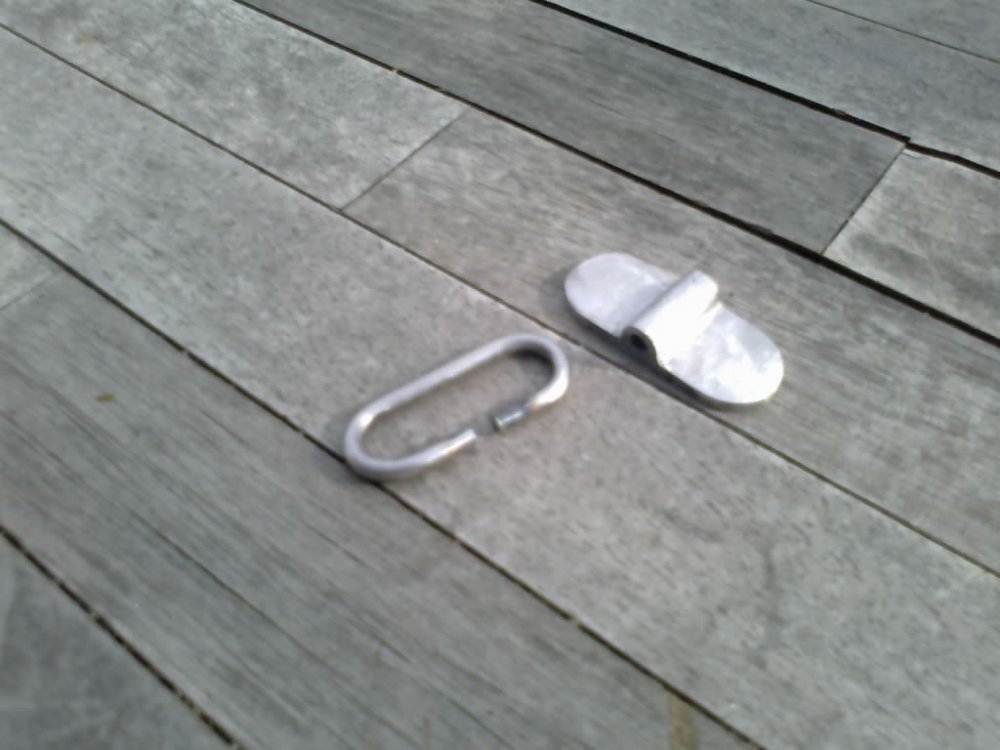

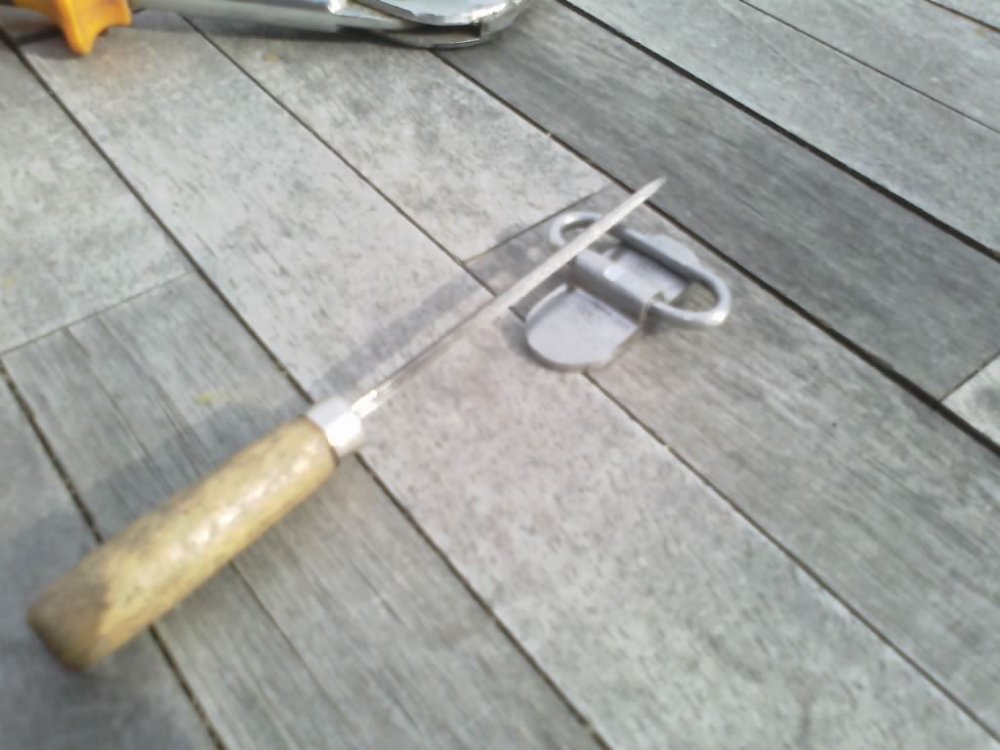

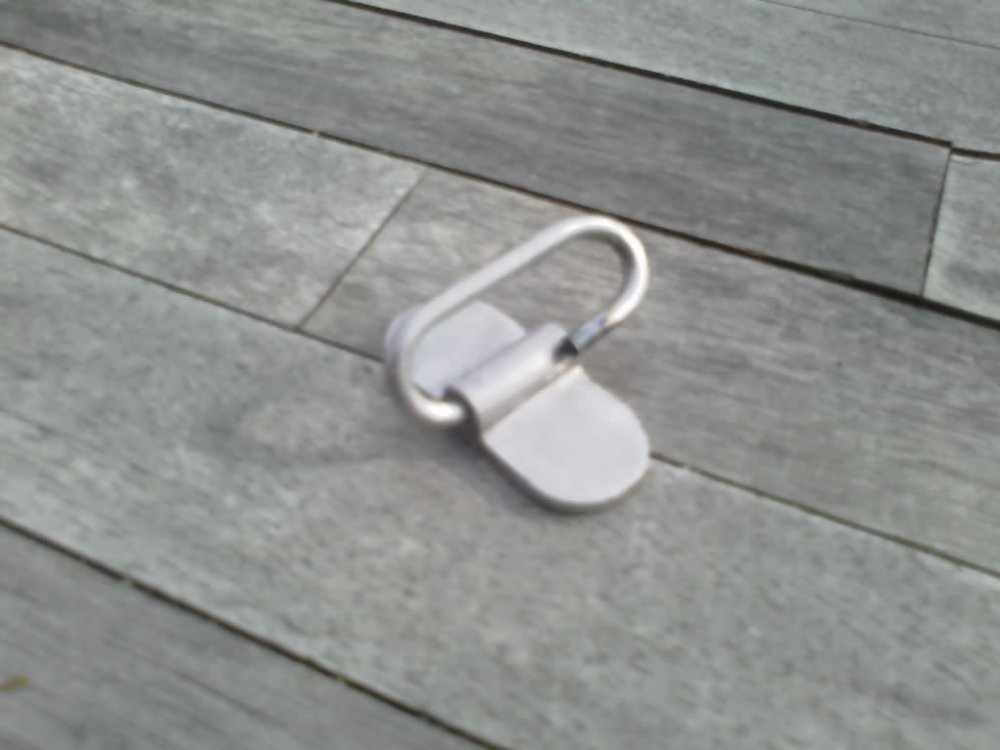

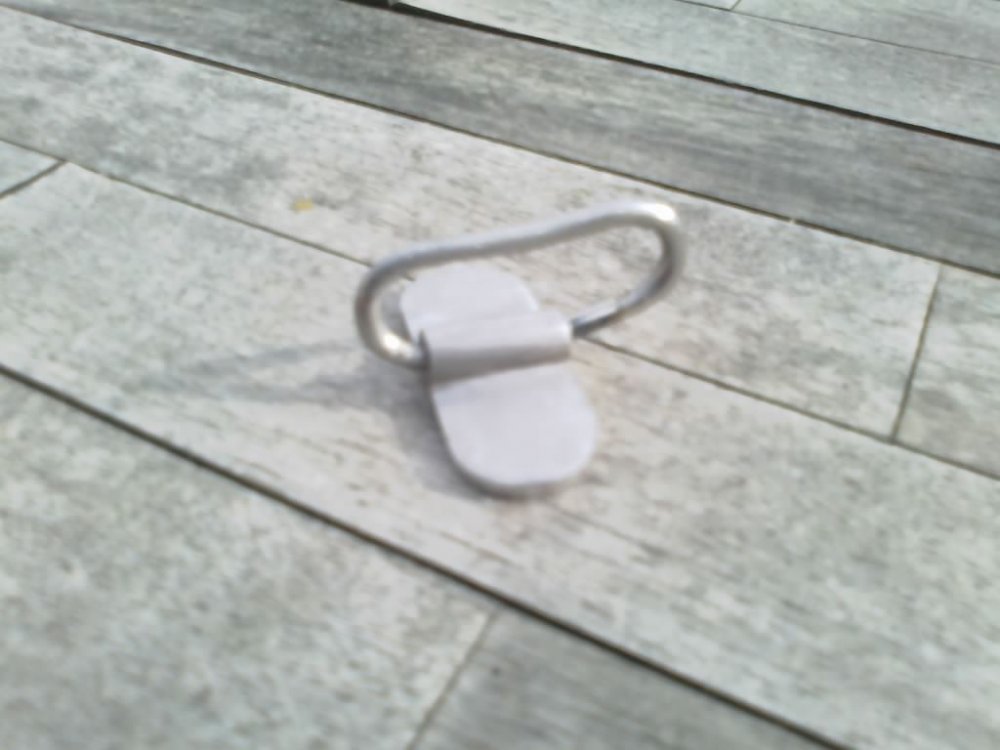

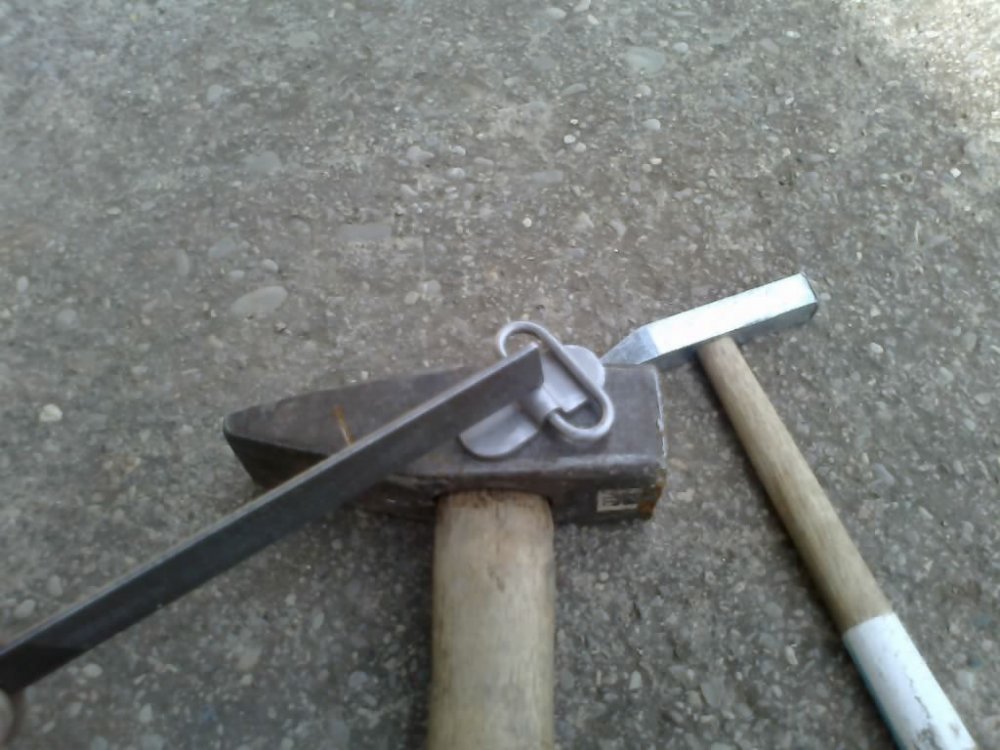

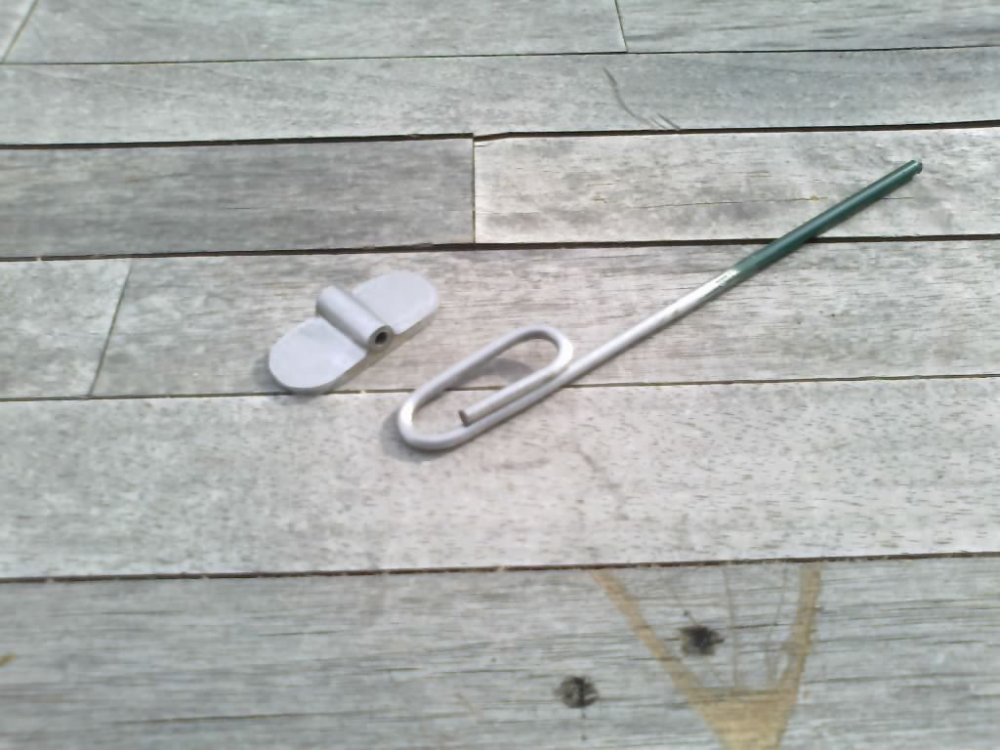

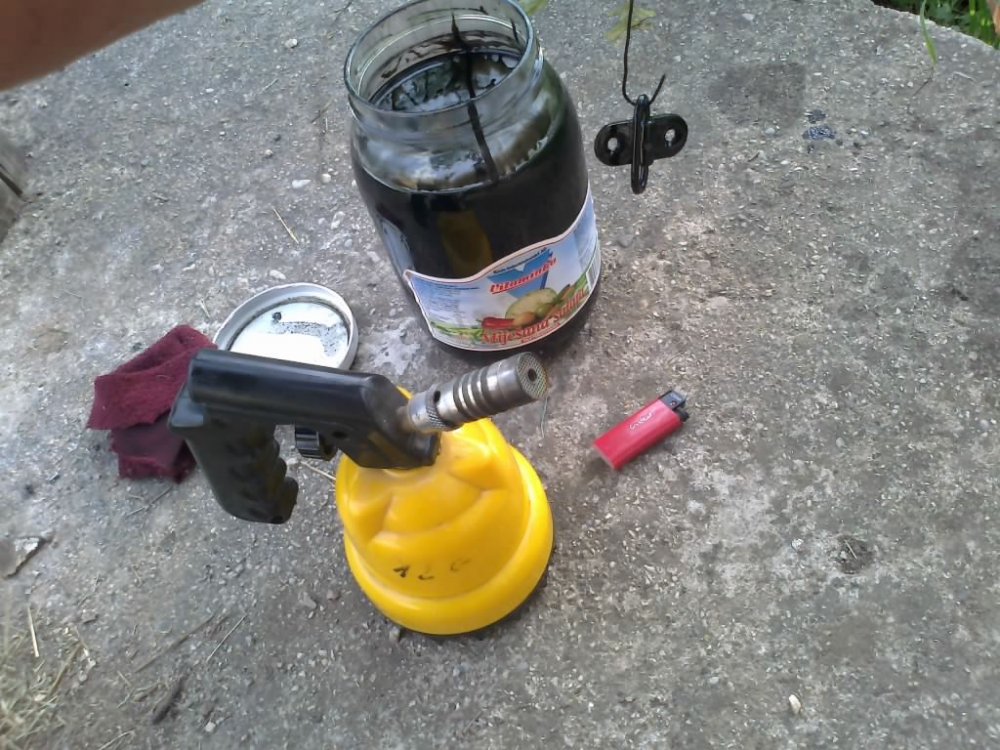

Не стал искать антабку с винтами. Смастерил антабку сам. Выпилил базу, согнул кольцо. Вставил кольцо и перед расклёпом центра базы сделал чуть запил, чтоб при расклёпе не ушол напильник. Поставил на место расклёпа напильник ребром и ударил молотком, пару рас. Зачернил. Работает антабка как родная. Всё на фото.

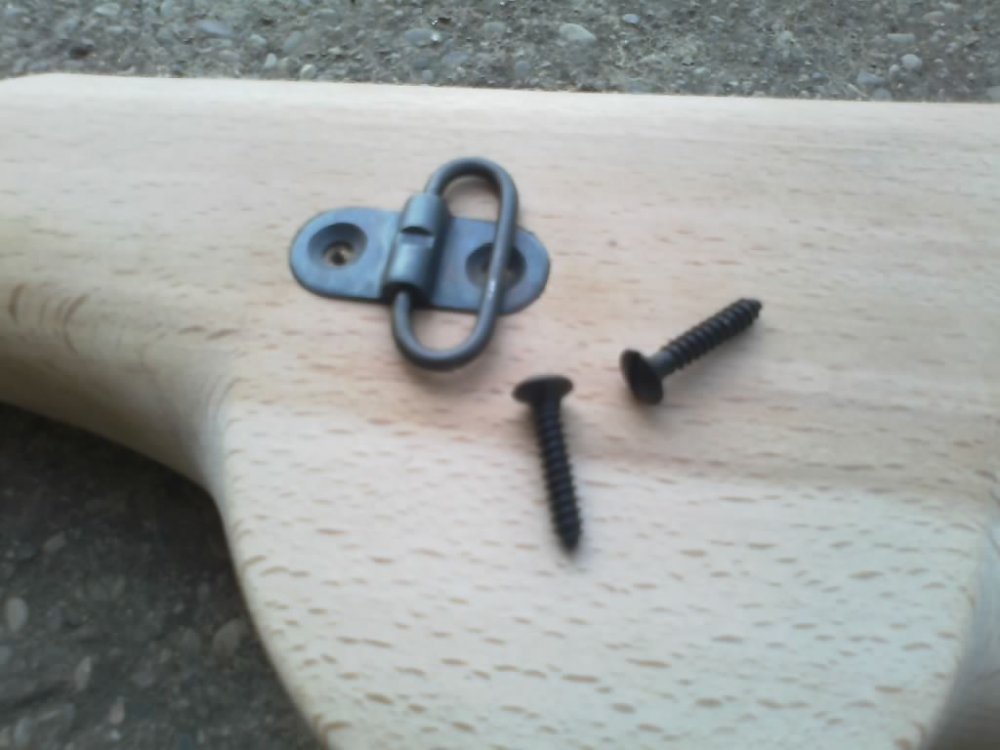

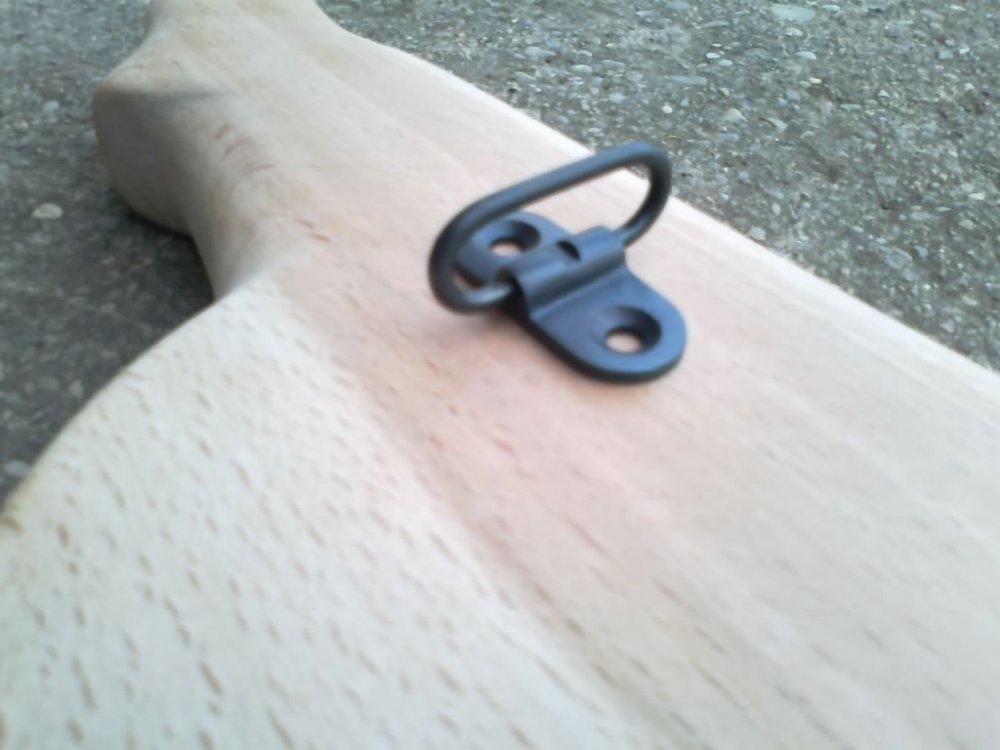

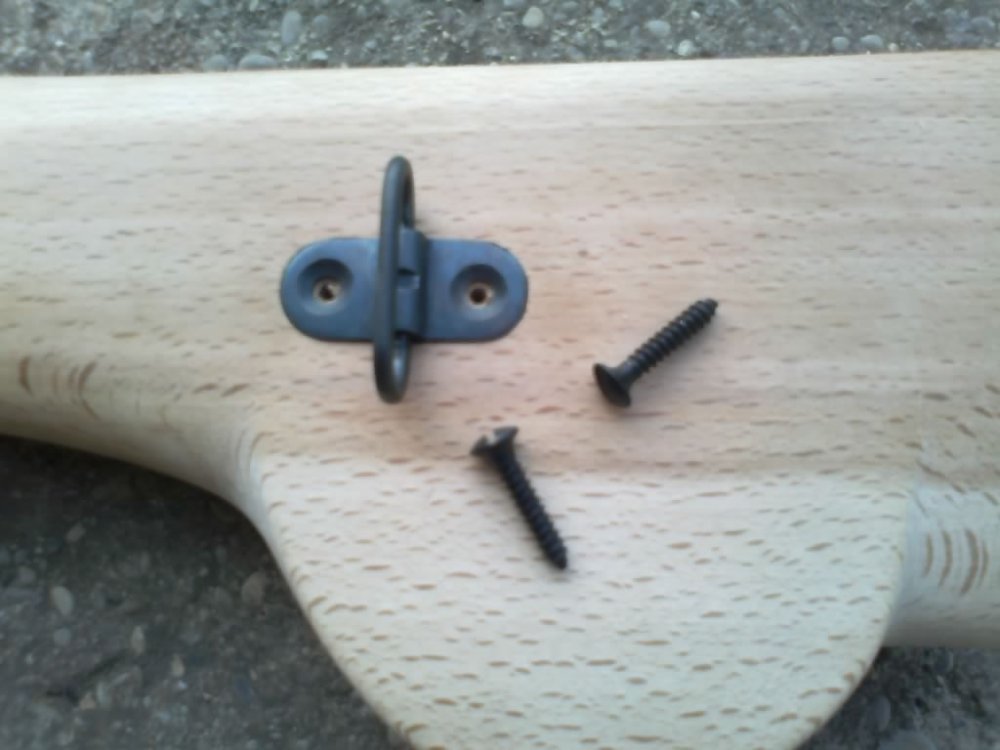

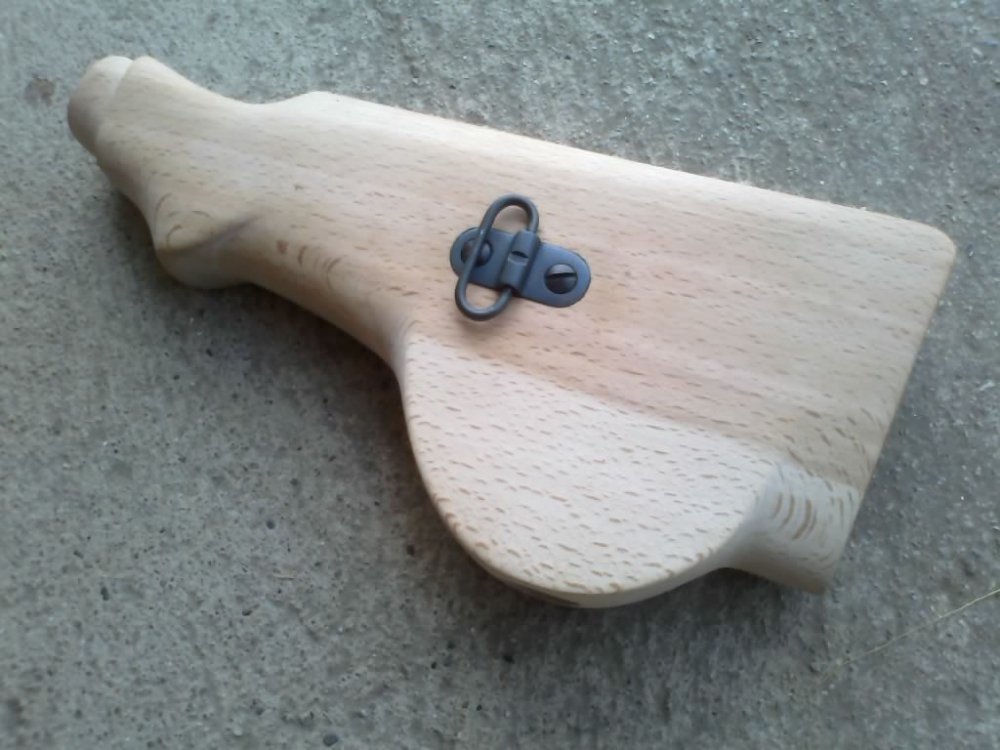

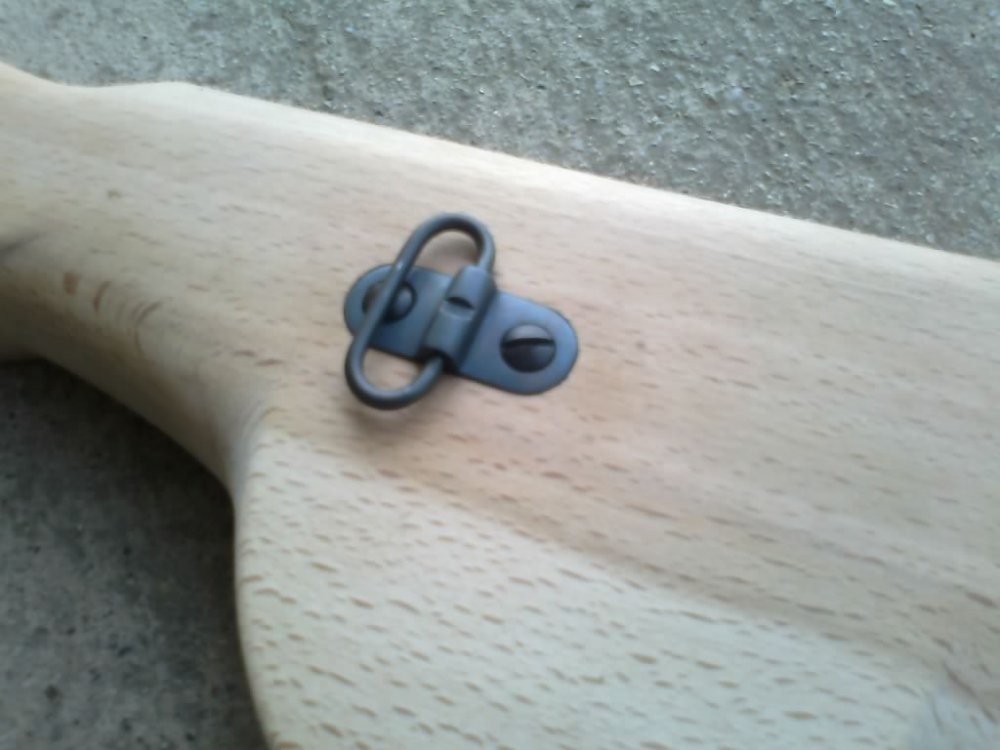

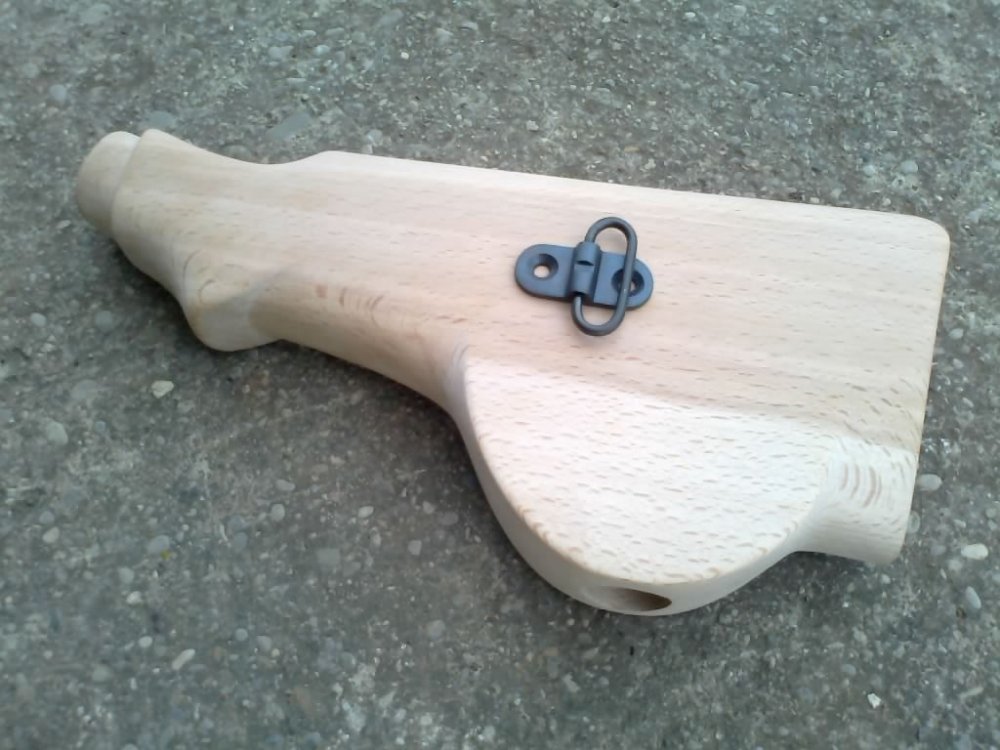

Повезло с винтами, выкрутил из старых окон (с запасом) и зачернил. Поставил антабку на место. Выдолбил посадочное место поставил антабку, просверлил отверстия под винты, смазал резьбу винтов солидолом и закрутил.
Симпатишно довольно таки. Учитывая что не имеете на руках с чего делать копию. Вдруг вам нужно будет сфотографировать какую-то деталь или часть пулемета с какого-то ракурса, или любые другие вопросы - задавайте))) Постараемся помочь Зы. Кстати, могу отдать "безвозмездно" (т.е. даром) новодельный газовый регулятор. Но под схп он не пойдет, только на ммг(фрезеровщик протупил с отверстиями). Если интересно пишите в личку
Приклад не продаю, сделано для себя и с последнего пока куска дерева. По антабке на кожух пока ничего сказать не могу,не задумывался над этим вопросом, делать не буду, есть в наличии. К сожалению на заказ ничего не делаю а всё только для себя, и то времени не хватает. СПАСИБО РЕБЯТАМ С ФОРУМА чертежи и кое какие части подбрасывают, поправят когда надо. А так в поисках нужной информации и частей много времени потерять можно. Да и такое самому без подсказок намастерить можно, что о го го.
Спасибо за поддержку. Да я то и ДП один рас в живую видел , в руках и не держал в сборе. Если чего , то обязательно. Не откажусь.
что по запчастям не достаёт? (по мелочёвке может)?Где то винт УСм валяется копаный.Который УСм с рамой соединяет.

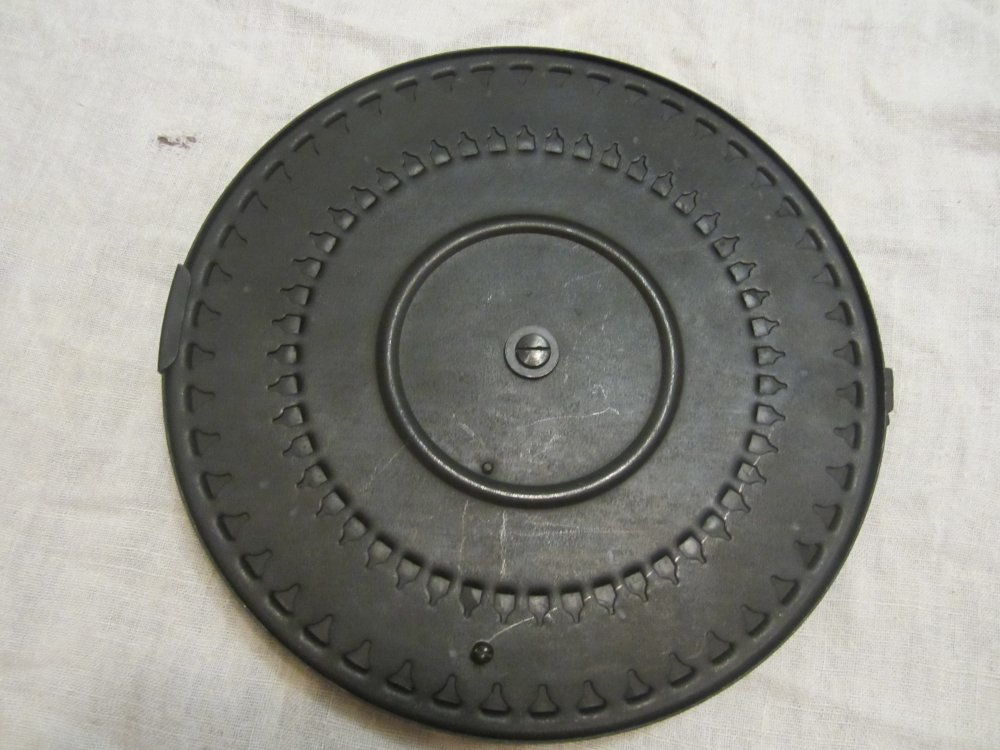

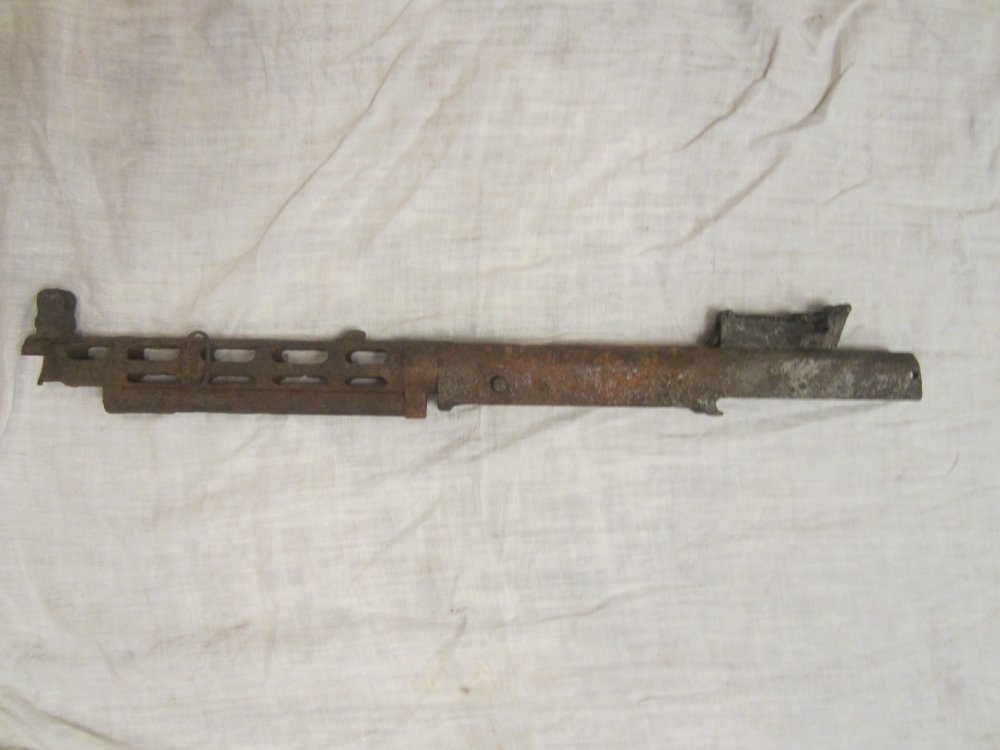

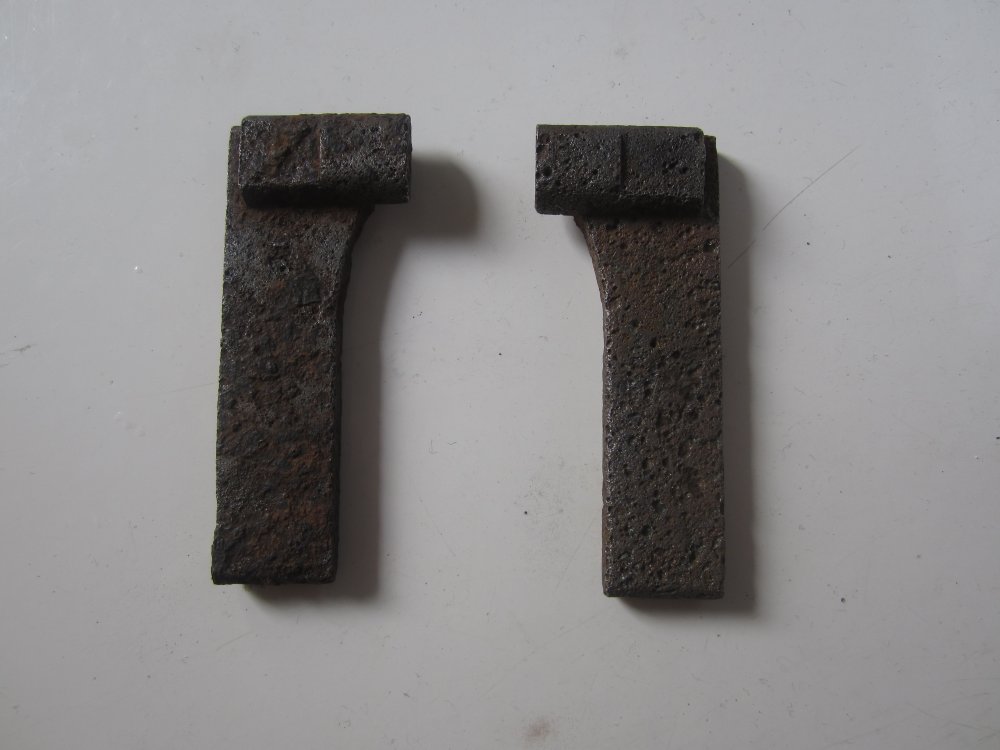

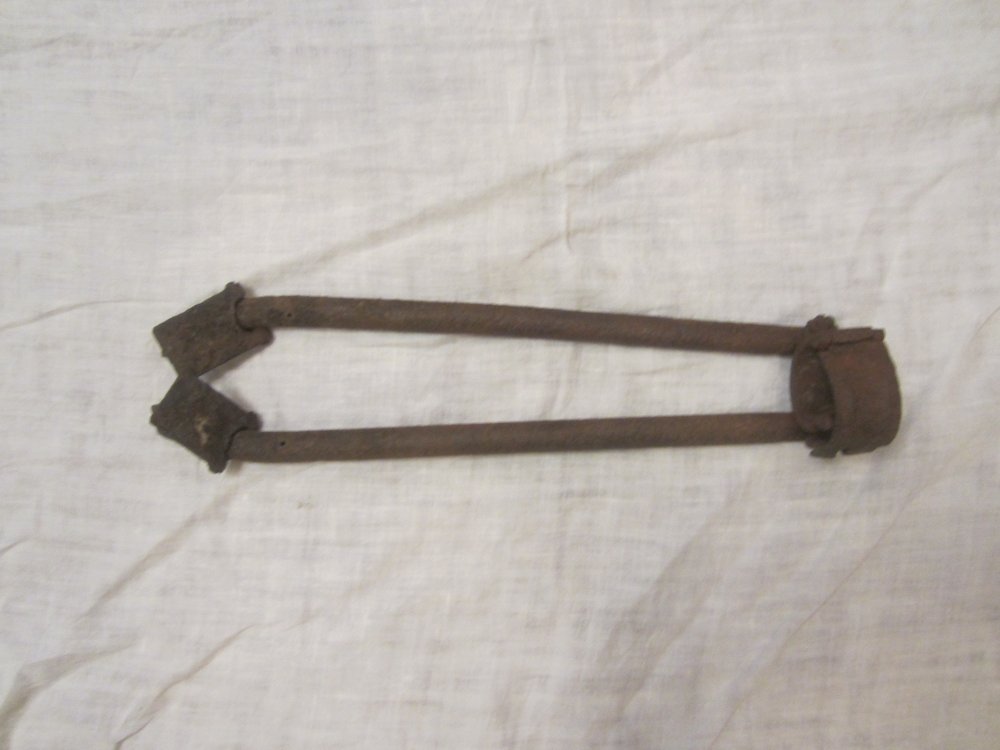

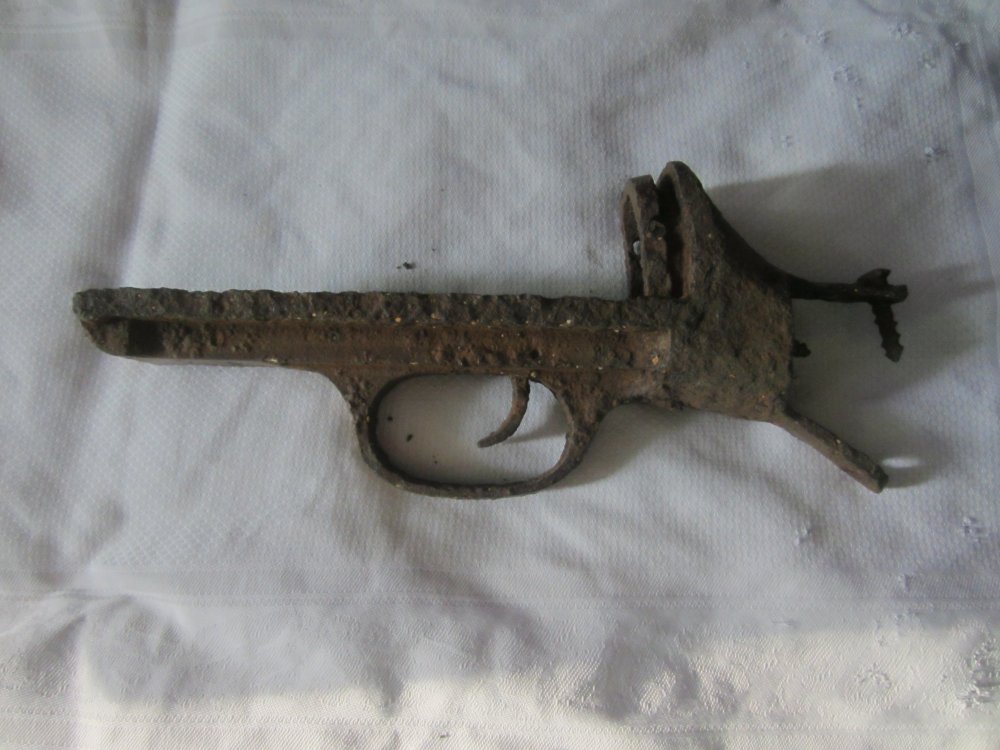

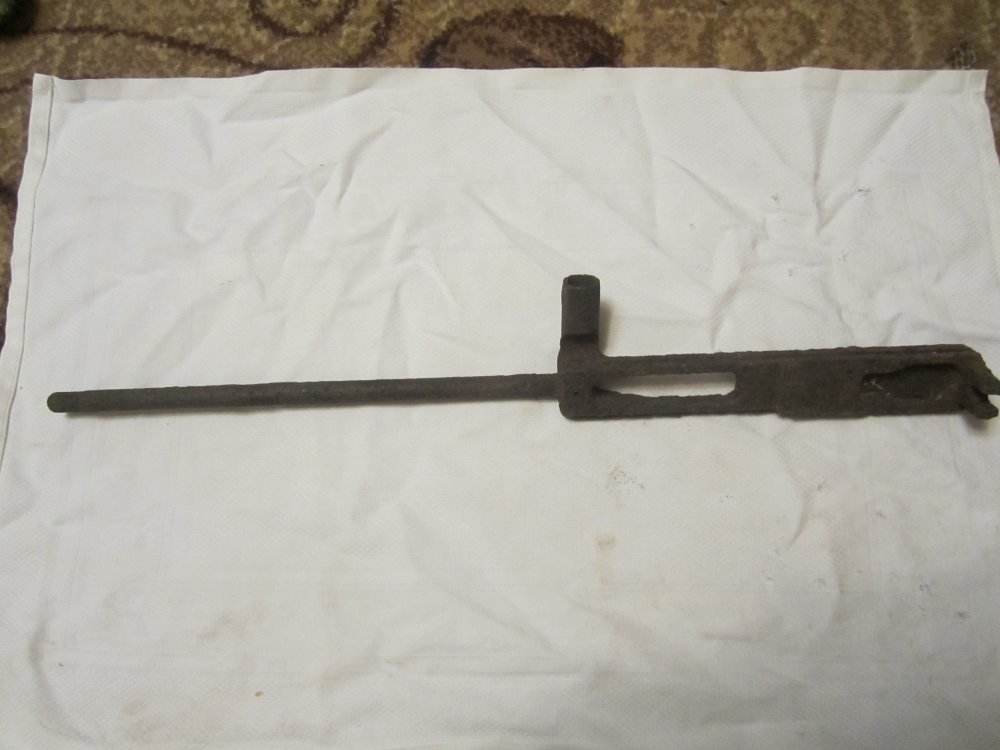

Чуток не достаёт частей. Нет пока ствола с причендалами (куплю при предложении). Нет пружины боевой. Нет бойка затвора. Нет болта фиксирующего раму с рукояткой. Нет маслёнки в приклад. Вот что есть (не очень, но есть) Затвор ещё есть без бойка, фото его нет))
за пружиной к Техно 37.у меня на СХП нормально ходит уже третий год. соєдинительній болт посмотрю-отпишу в ЛС после праздника.
Принято. На размеры буду ждать (после праздников смастерю). По пружине если есть размеры, тоже не откажусь. Всё же у меня будет ММГ, состояние частей не ах ти, а всё варить не хватает времени.
Сфотал муфту, газовый поршень и пружину. Вечером фотки загружу. В газовом поршне и на конце затворной рамы интересная резьба(как впрочем и на других деталях), называется резьба Витворта. Метчик вы вряд ли найдете. Нужно чтоб токарь нарезал на станке. Параметры резьбы скину вместе с фото вечером
