Пулеметные ленты, звенья, магазины и коробки

Тема у розділі 'Довідкова інформація про кулі та гільзи', створена користувачем treshkin, 6 жов 2011.

  1. Мося

    Мося Stabsfeldwebel

    Рейтинг:
    6
    Відгуків:
    1424
    Лоти
      на продажу:
    541
      продані:
    3.137
    Повідомлення:
    1.927
    Re: Пулеметные ленты, звенья и коробки

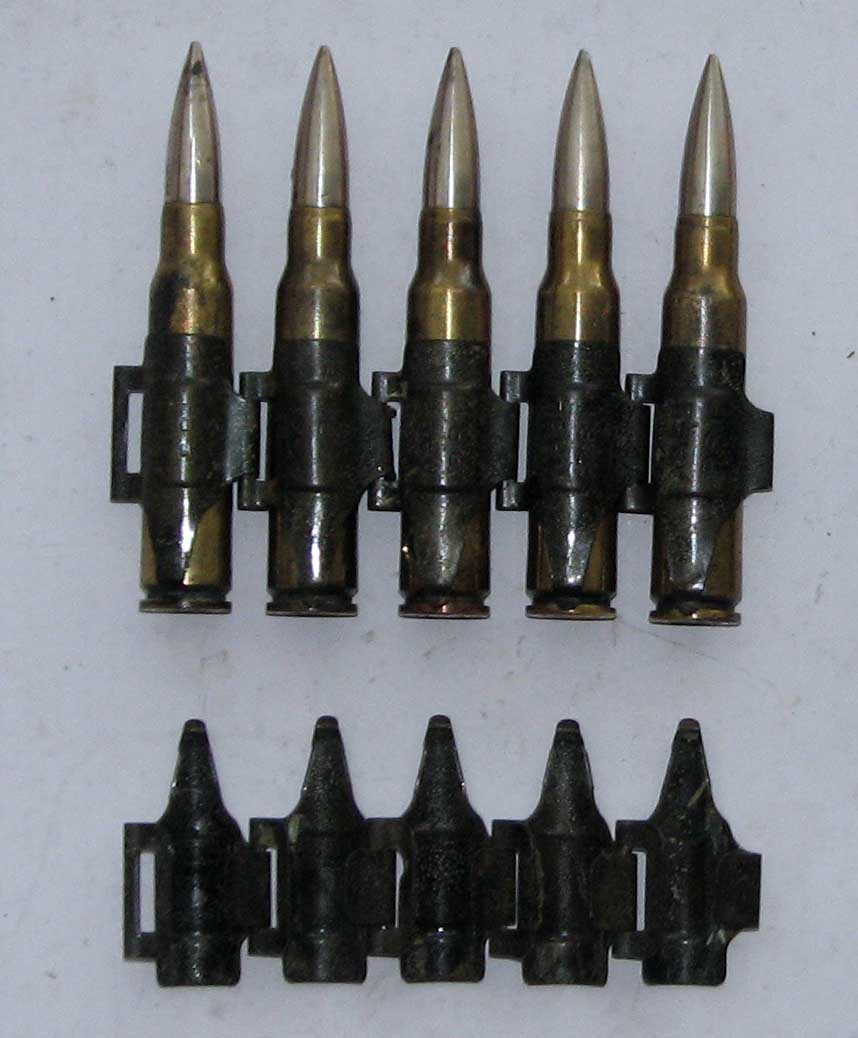

    В виду допущеной ошибки буду осторожней. Вначале спрошу это МАС?


    Images:

    kisel1804 та AleFF подобається це.
  2. Цікаві лоти

    1. Коп в болотах ! Хорошо помыты - немного почищены . Клеймо на малой = SKN в трехугольнике , кле...
      350 грн.
    2. Гильза от немецкой ракетницы. Хорошее состояние. Оплата пересыла новой почтой - на покупателе.
      100 грн.
    3. 200 грн.
    4. патина ,окислы ,прилипшая бумага ,помыты водой,130шт.,без трещин
      1200 грн.
    5. Чищені в лимонці,є свищики,проглядаються клейма по 42-43 роках.Крабик теж з тих місць,незнаю чи має...
      70 грн.
  3. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Это МАС, я эти звенья сам путаю с Gurt 17/81:)

    По израильским Браунингам, ссылку подсказать, к сожалению не могу, пока не рылся по этому вопросу. Вообще у евреев полно было всякого разного оружия, в том числе и перестволенного.

  4. Мося

    Мося Stabsfeldwebel

    Рейтинг:
    6
    Відгуків:
    1424
    Лоти
      на продажу:
    541
      продані:
    3.137
    Повідомлення:
    1.927
    Re: Пулеметные ленты, звенья и коробки

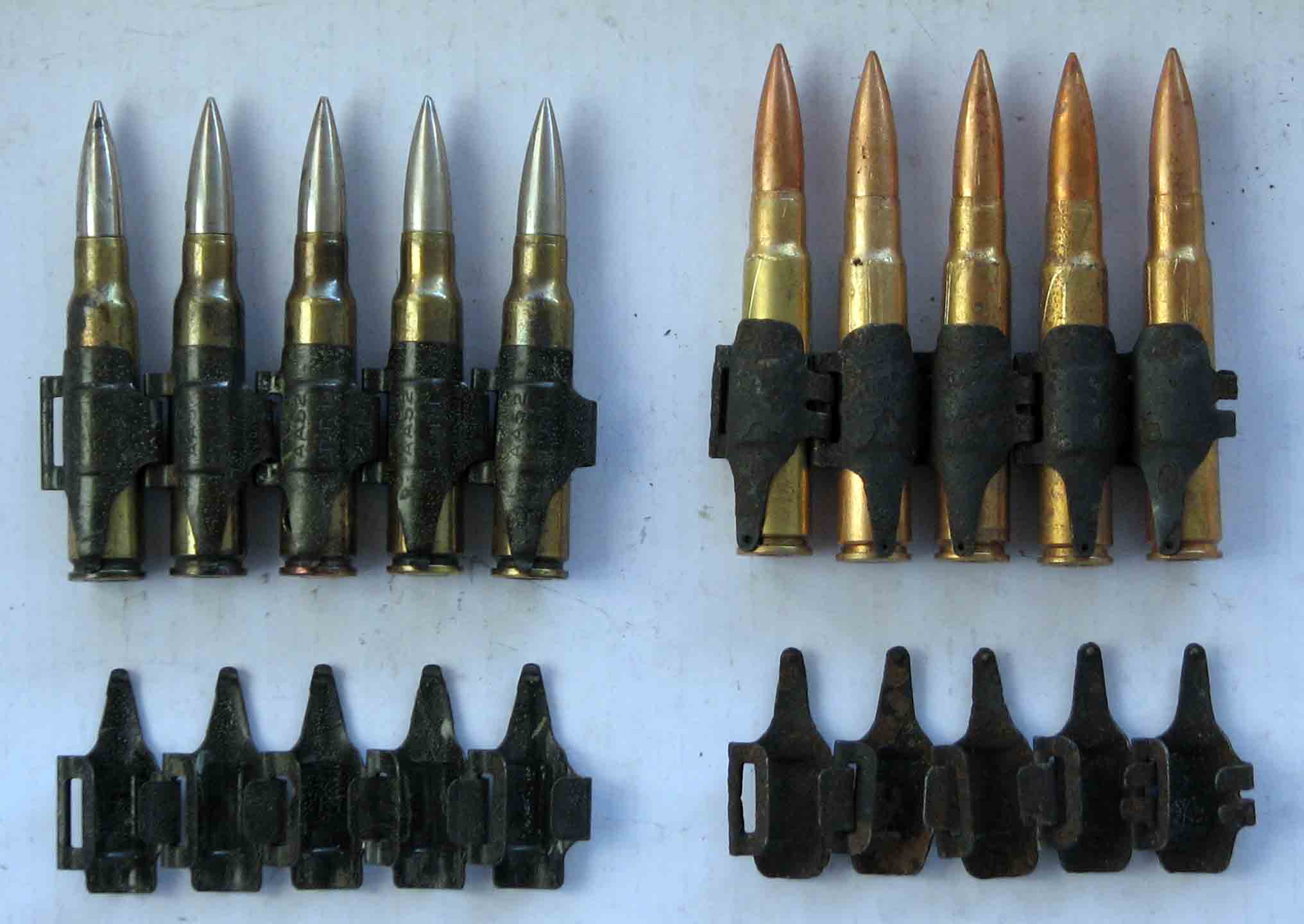

    Gurt 17/81 и МАС.
    Интересно ,заплатили французы за патент или воспользовались правом победителя?


    Images:

    kisel1804, AleFF, Praetorian та 8 іншим подобається це.
  5. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Вчера забыл выставить фотку еще одного гибридного варианта ленты к Максиму - с латунными перемычками и стальными хвростовиками. Она выпущена в 1945 году.

    К сожалению, у меня нет данных, когда в СССР закончили выпуск матерчатых лент. Самый поздний год производства лент, который я встречал на хвостовиках лент был 1945.

    Применение матерчатых лент продолжалось как минимум до начала 1950-х. По крайней мере, самые поздние упоминания о возможности использования матерчатых лент на 250 патронов к пулеметам, которые есть у меня - Руководства службы к Максиму 1949 г. и СГМ 1951 г.

    В дальнейшем их повсеместно заменили стальные ленты.


    Images:

    Sерый, kisel1804, goro та 6 іншим подобається це.
  6. Sleng1

    Sleng1 Obergefreiter

    Повідомлення:
    85
    Re: Пулеметные ленты, звенья и коробки

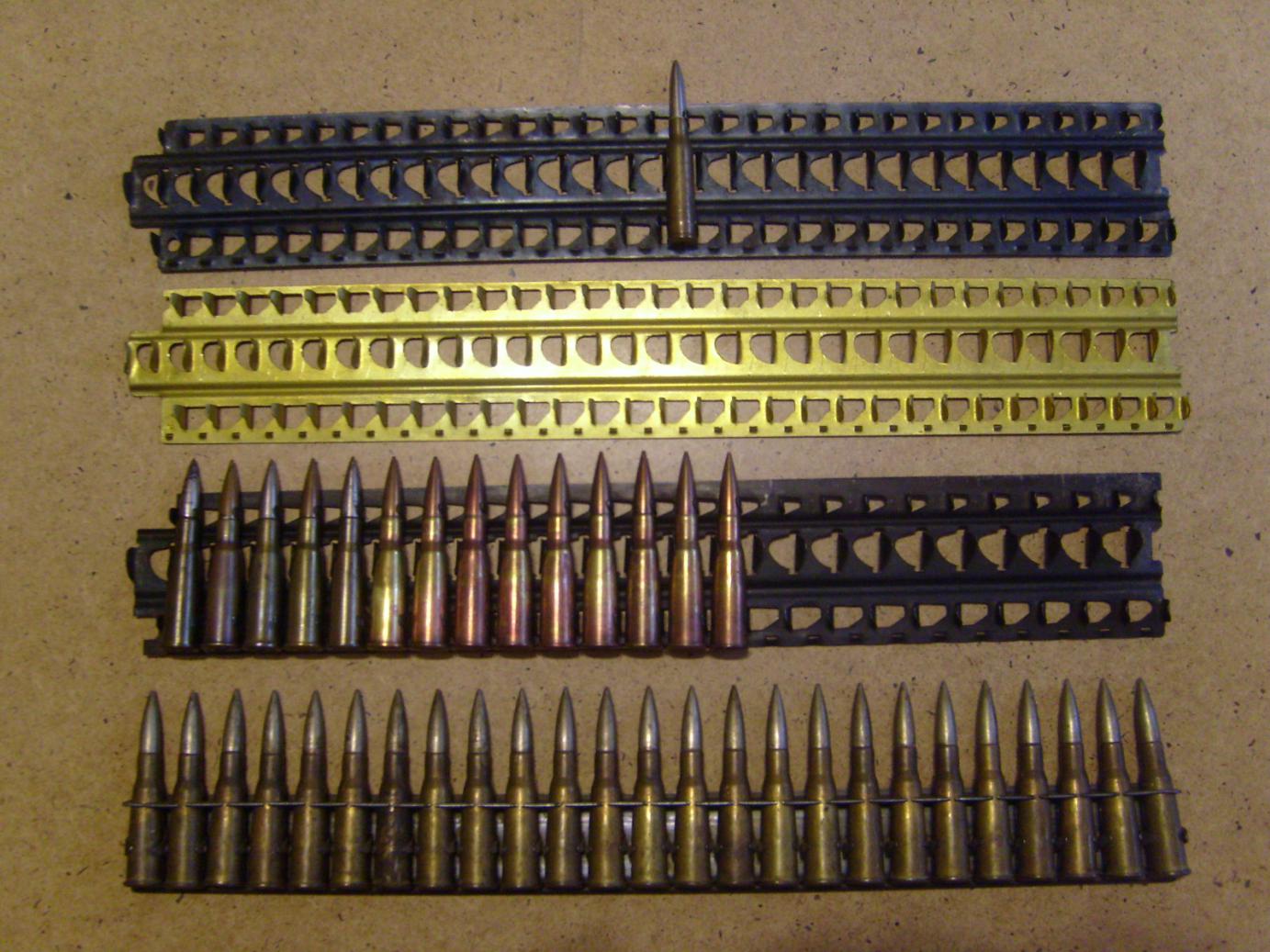

    Сверху вниз:
    Арисака 6,5 мм
    Арисака 7,7 мм
    Гочкис
    Сент-Этьен


    Images:

    kisel1804, =ask=, goro та 15 іншим подобається це.
  7. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Да, кассета под 6,5-мм Арисака - мечта:)

    Алаверды - кассета для турецкого пулемета Hotchkis M1926 кал. 7,92х57:beer:


    Images:

    Николай Кашуба, kisel1804, =ask= та 8 іншим подобається це.
  8. vad1308

    vad1308 Oberfeldwebel

    Повідомлення:
    434
    Адреса:
    ррррррррррррр
    Re: Пулеметные ленты, звенья и коробки

    Пулемёт РПД

    [​IMG]

    Николай Кашуба, kisel1804, Praetorian та 4 іншим подобається це.
  9. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

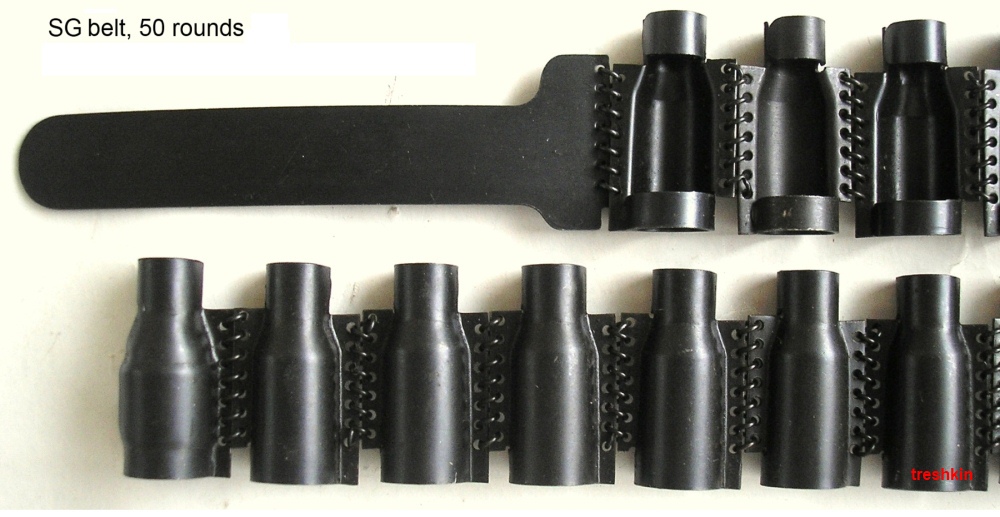

    СССР довольно поздно принял на вооружение стальные ленты для пехотных пулеметов. Во время войны для пулемета СГ-43 была принята стальная нерассыпная лента, которая соединялась из кусков по 50 патронов. Форма хвостовика ленты была заимствована, по-видимому, от хвостовика матерчатой ленты пулемета Максим (что поделаешь, привычка). Звенья были соединены между собой проволокой, как у немецких лент. Первые выпуски лент к СГ-43 имели ребра жесткости на внутренней стороне звеньев, потом их упразднили, подобно ребрам жесткости для звеньев пулемета ШКАС.

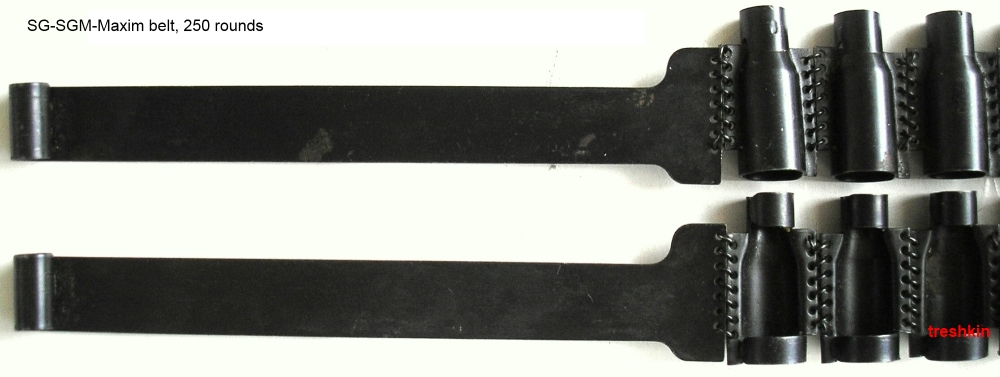

    В самом конце или сразу после конца войны была введена сплошная лента на 250 патронов с длинным хвостовиком. Вилимо, это было связано с унификацией с пулеметом Максим. В последствии, лента с длинным хвостовиком стала основным типом ленты к пулеметам Максим, СГ-43 и РП-46. По крайней мере, упоминания о лентах с ранними хвостовиками с закругленным концом, исчезли из советских Руководств службы и наставлений в начале 1950-х гг.

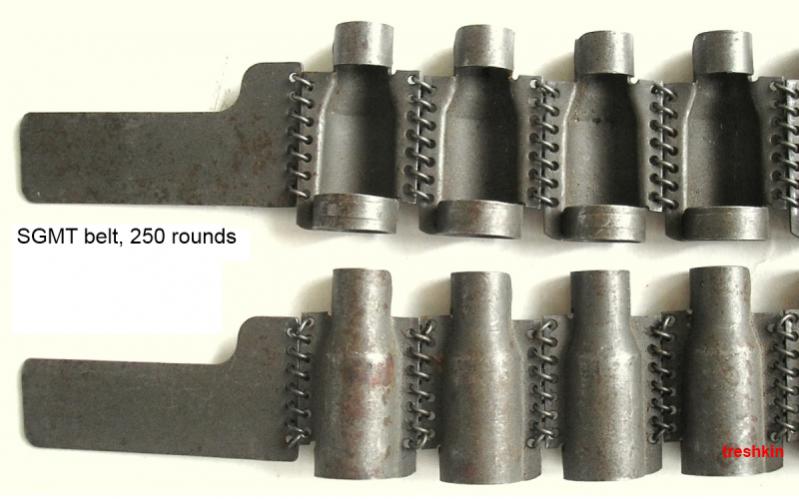

    Впоследствии для пулеметов СГМТ (танковый, устанавливаемый в башне, рядом с орудием) ввели ленту на 250 патронов с коротким хвостовиком.

    Характерной особенностью ранних звеньев металлической ленты к пулеметам СГ-43 являются острые углы, которые позже были скруглены.

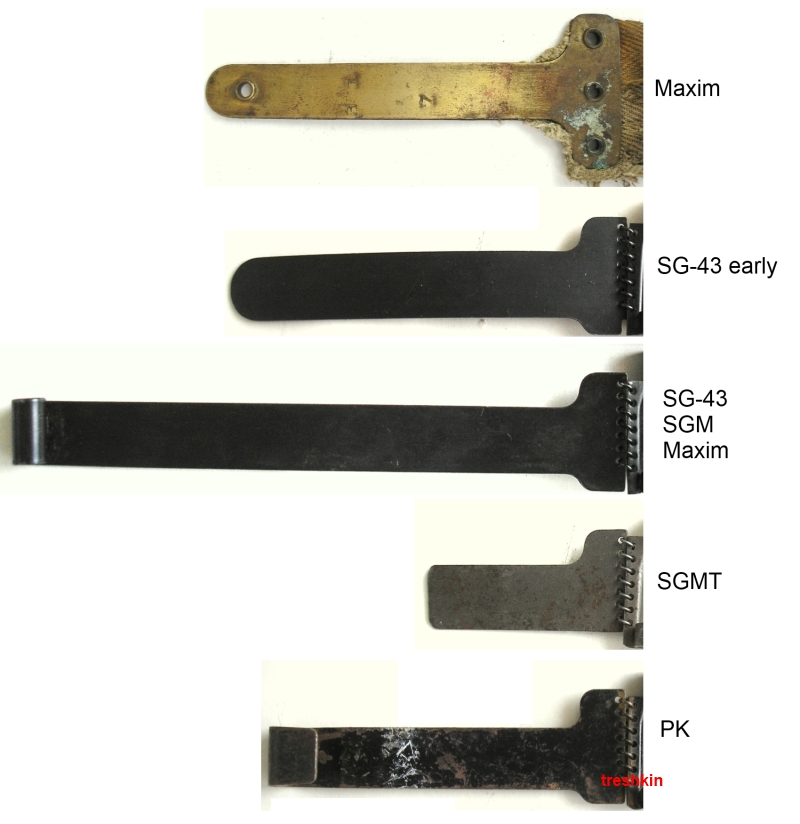

    Так же интересно проследить изменения в дизайне хвостовиков штатных лент кал. 7,62х54Р


    Images:

    SG-43 early.jpg
    links SG-PK.jpg
    Starter tabs-s.jpg
    dickblower, kisel1804, goro та 8 іншим подобається це.
  10. vad1308

    vad1308 Oberfeldwebel

    Повідомлення:
    434
    Адреса:
    ррррррррррррр
    Re: Пулеметные ленты, звенья и коробки

    Для чего углубления через одно звено?

    [​IMG]

  11. Sleng1

    Sleng1 Obergefreiter

    Повідомлення:
    85
    Re: Пулеметные ленты, звенья и коробки

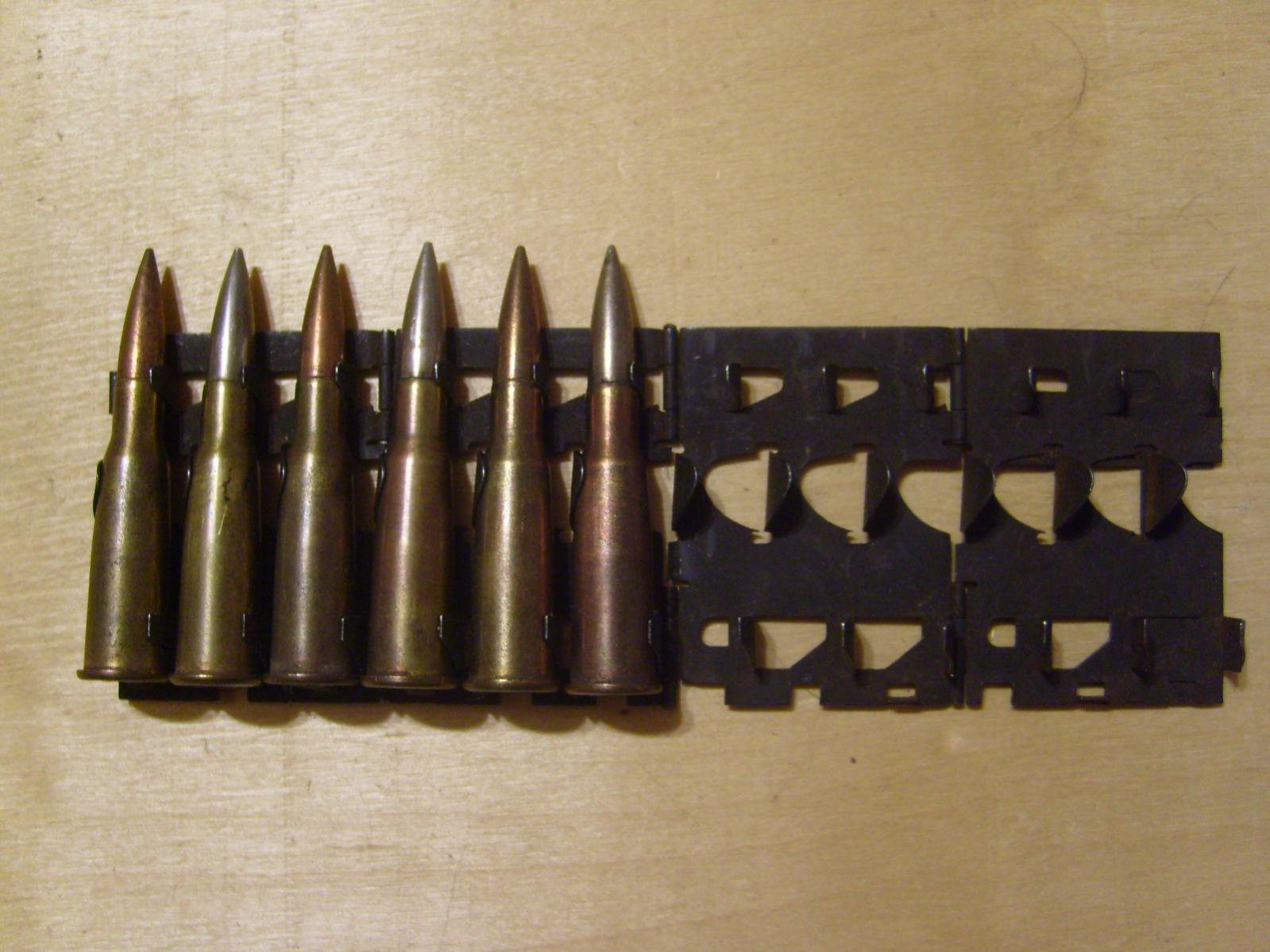

    Фрагмент ленты к итальянскому пулемету Фиат , под патрон 6,5мм Каркано (как утверждает Муня ). с чем согласиться трудно. Скорее всего под 8мм Бреда. Для сравнения в звенья вставлены 6,5мм и 8мм гильзы.


    Images:

    kisel1804, goro, Praetorian та 5 іншим подобається це.
  12. Sleng1

    Sleng1 Obergefreiter

    Повідомлення:
    85
    Re: Пулеметные ленты, звенья и коробки

    Полужесткая лента Гочкиса


    Images:

    kisel1804, Ku$to, Praetorian та 4 іншим подобається це.
  13. Sleng1

    Sleng1 Obergefreiter

    Повідомлення:
    85
    Re: Пулеметные ленты, звенья и коробки

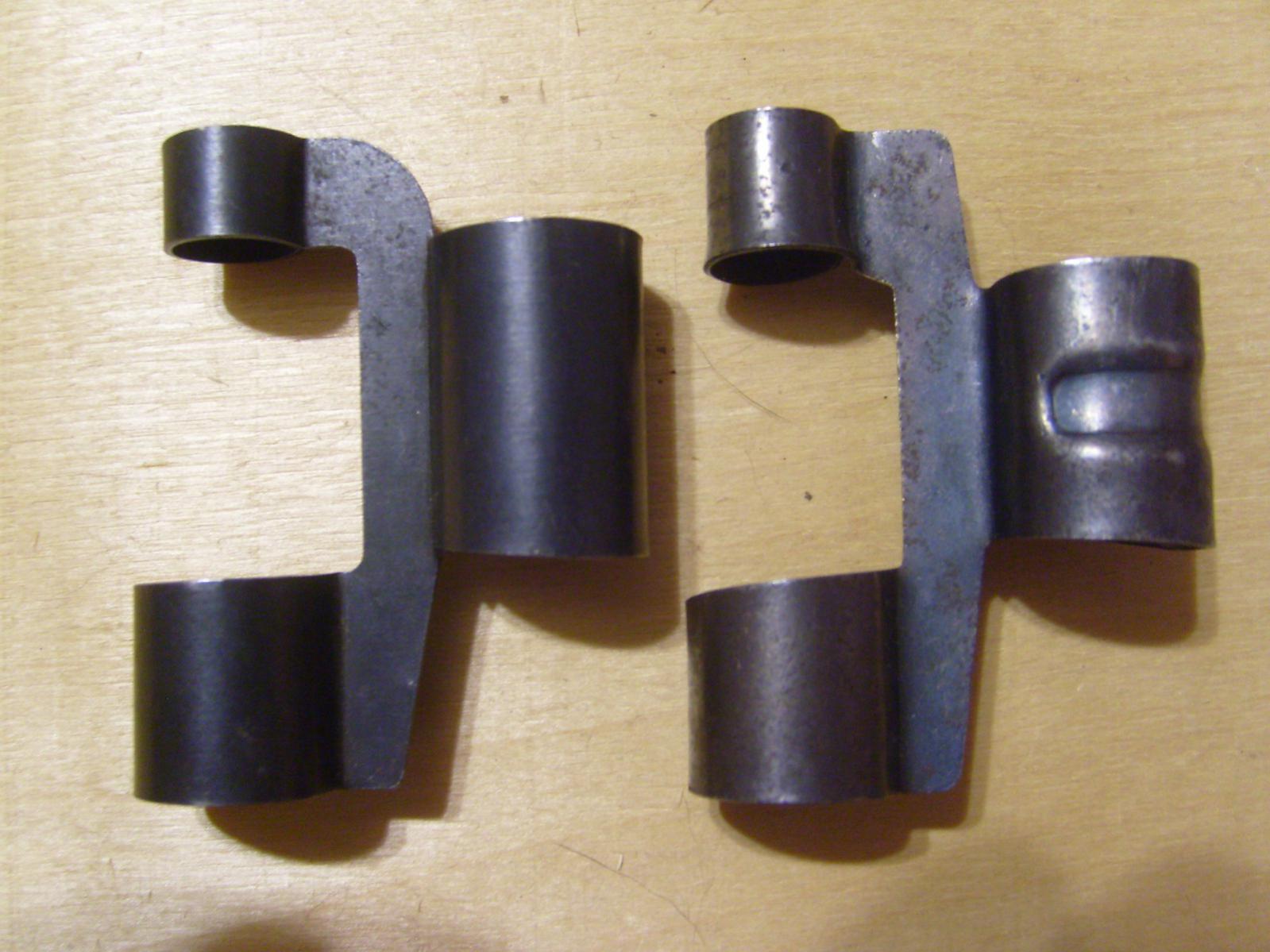

    Звенья 12,7 мм--УБ и ШВАК


    Images:

    kisel1804, AK-725, MiXaNiK та 2 іншим подобається це.
  14. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Это технологические следы, часто встречаются на ленты разных годов выпуска. А какой длины Ваша лента?

  15. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Левое звено интересное, никогда таких не видел. Может это позднее для УБ 12,7-мм? Правое - для УБ. Для ШВАКа 12,7, вроде звено было таким как справа, только ребро жесткости было выштамповано не внутрь, а наружу. Хотя литературного подтверждения у меня нет:(

    2 користувачам це сподобалось.
  16. vad1308

    vad1308 Oberfeldwebel

    Повідомлення:
    434
    Адреса:
    ррррррррррррр
    Re: Пулеметные ленты, звенья и коробки

    Лента на 50 патронов.

    1 людині також подобається це.
  17. Sleng1

    Sleng1 Obergefreiter

    Повідомлення:
    85

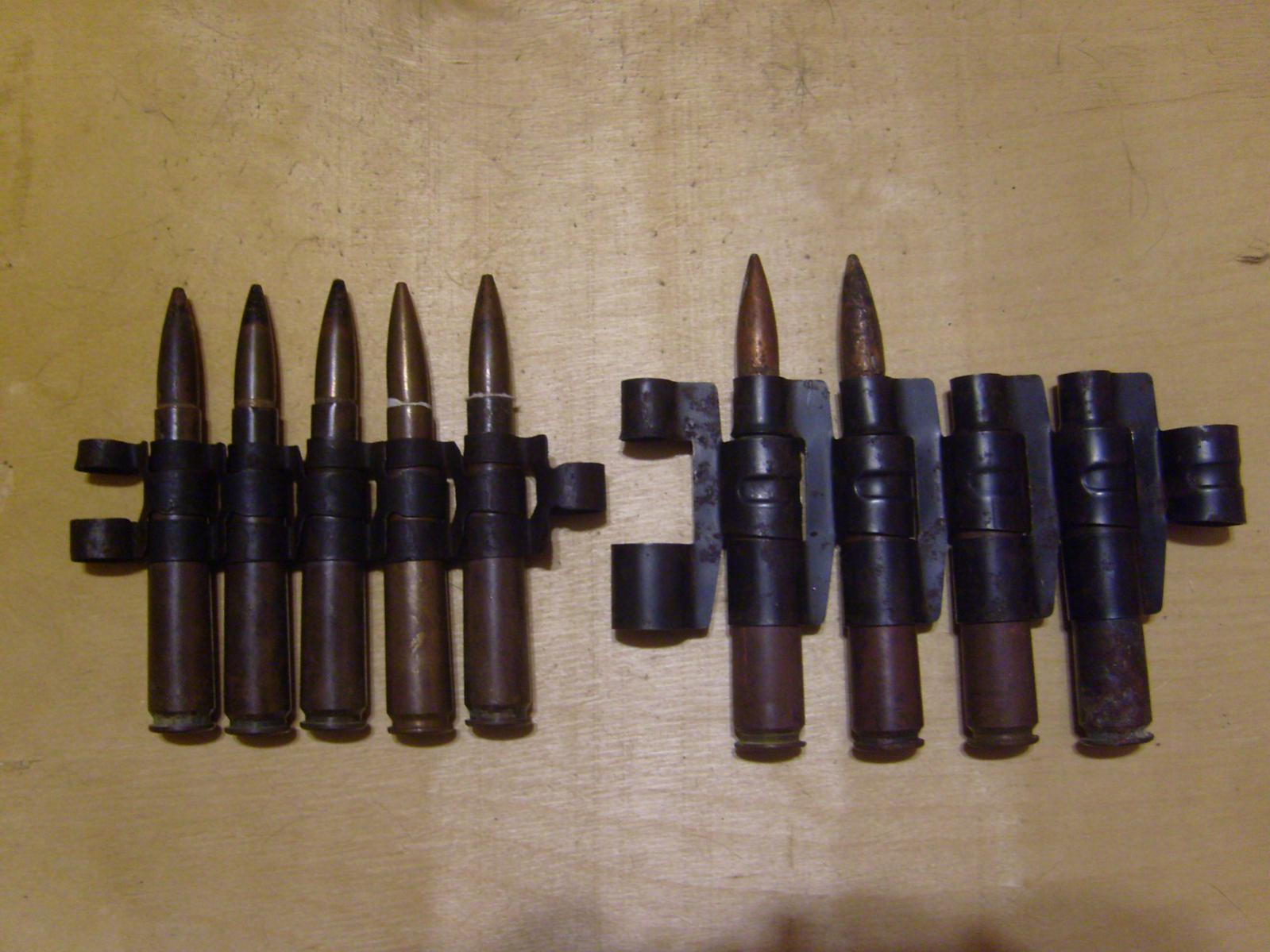

    Re: Пулеметные ленты, звенья и коробки

    .50 Браунинг и 12,7 УБ


    Images:

    4 користувачам це сподобалось.
  18. Offiziere luftwaffe

    Offiziere luftwaffe Stabsgefreiter

    Повідомлення:
    293
    Адреса:
    Питер
    Re: Пулеметные ленты, звенья и коробки

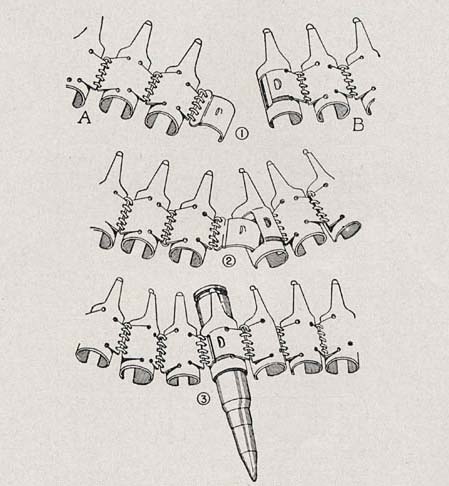

    Попалась как то в сети такая картинка.Звенья для сращивания лент. Есть у кого такие в натуре ?


    Images:

  19. Logos

    Logos Stabsgefreiter

    Повідомлення:
    338
    Адреса:
    где-то там....
    Re: Пулеметные ленты, звенья и коробки

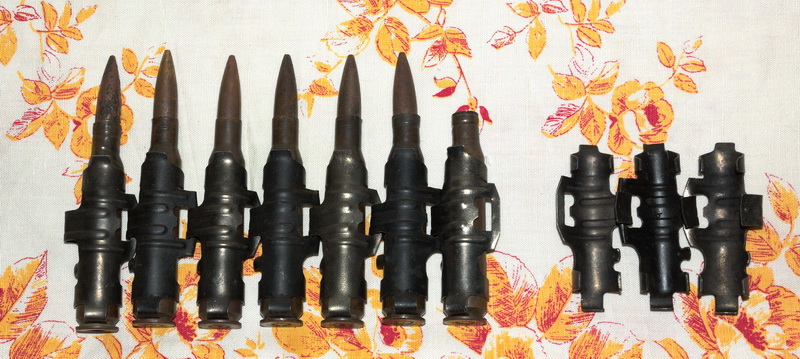

    12,7 дшк:


    Images:

    2 користувачам це сподобалось.
  20. vad1308

    vad1308 Oberfeldwebel

    Повідомлення:
    434
    Адреса:
    ррррррррррррр
    Re: Пулеметные ленты, звенья и коробки

    [​IMG]
    [​IMG]

    5 користувачам це сподобалось.
  21. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Это звенья к пулемету ДШКМ

    2 користувачам це сподобалось.
  22. vad1308

    vad1308 Oberfeldwebel

    Повідомлення:
    434
    Адреса:
    ррррррррррррр
    Re: Пулеметные ленты, звенья и коробки

    Авиационных патронов 13-mm MG-131
    [​IMG]

    kisel1804, jamba123, Praetorian та 3 іншим подобається це.
  23. Willy

    Willy Stabsgefreiter

    Рейтинг:
    0
    Відгуків:
    1
    Лоти
      на продажу:
    0
      продані:
    1
    Повідомлення:
    1.047
    Адреса:
    постсовок
    Re: Пулеметные ленты, звенья и коробки

    Фотками лент для Mk-108 и Mk-101/103 кто-нибудь похвастает?:)

  24. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Сохран радует глаз:beer:

  25. AK-725

    AK-725 Stabsfeldwebel

    Повідомлення:
    1.841
    Адреса:
    Киев
    Re: Пулеметные ленты, звенья и коробки

    Немного уточню:)
    1.
    Думаю, что слева не УБ, а 12,7-мм ШВАК. Утверждение дискуссионное - у меня есть такие звенья, они отличаются от звеньев УБ нюансами геометрии. Могу выложить позже сравнительное фото.
    2.
    Это лента четырехствольного авиапулемета ЯкБ-12,7 - на вертолетах устанавливается.

    4 користувачам це сподобалось.
  26. treshkin

    treshkin Moderator

    Рейтинг:
    5
    Відгуків:
    396
    Лоти
      на продажу:
    97
      продані:
    760
    Повідомлення:
    4.278
    Адреса:
    Київ, Україна
    Re: Пулеметные ленты, звенья и коробки

    Традиционной схемой подачи рантового патрона 7,62х54Р для советских пехотных пулеметов (Максим, ДС, СГ, РП-46 и т.д.) была: движение патрона назад (из ленты) вниз (на линию досылания) и вперед (в патронник).

    Тем не менее, попытки ухода от этой схемы, и, соответсвенно, упрощения механизма пулеметов и снижения их габаритов, проводились в достаточном количестве. К сожалению, они мало описаны в литературе, а больая часть архивов до сих пор не доступна.

    Из того, что мне известно, было несколько принципиальных вариантов альтернативной подачи:
    - барабанного типа, как в ДШК - выдавливание патрона вниз из ленты и подача в патронник. Оптыные пулеметы Дегтярева с лентой и приемником Шпитального 1930-х гг и времен войны. К сожалению, фоток у меня нет

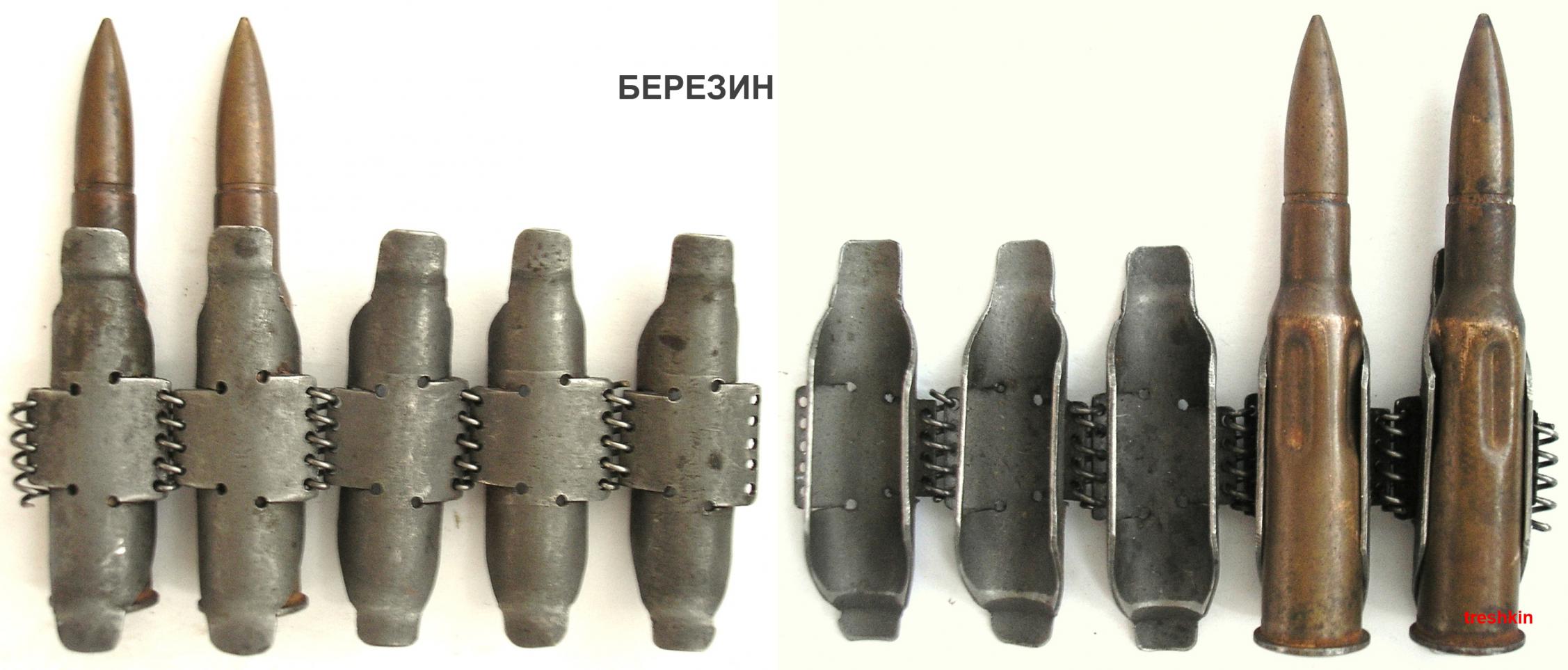

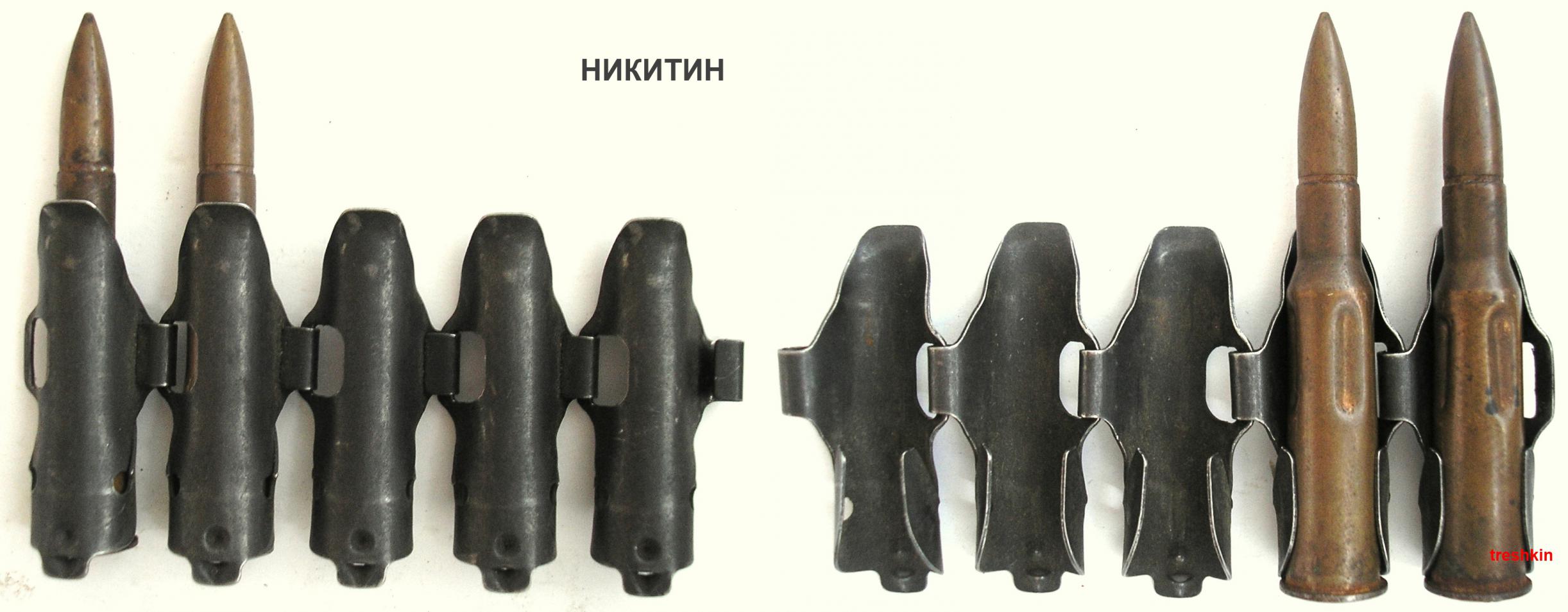

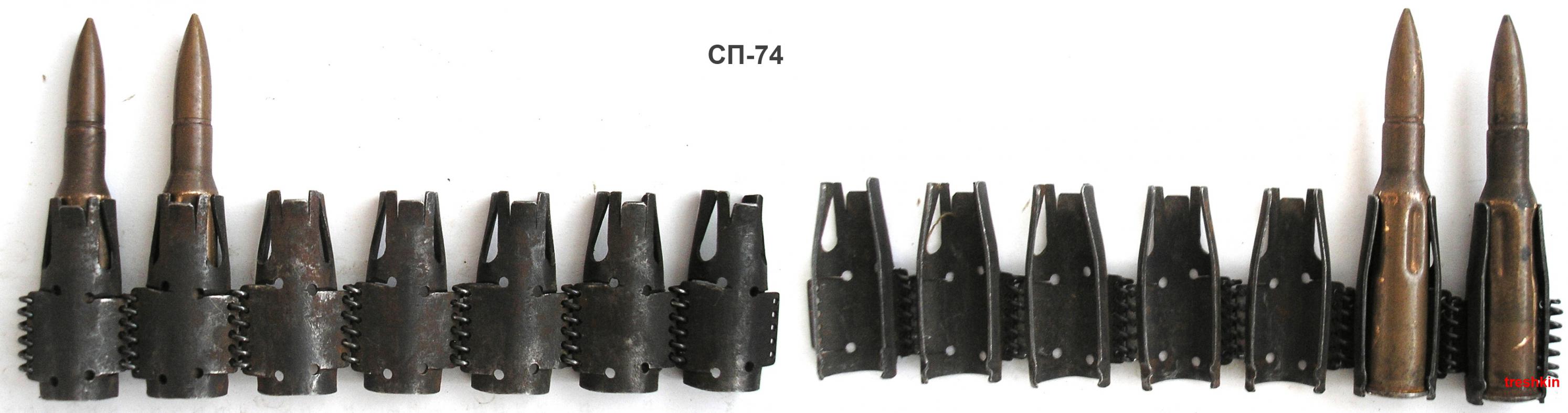

    - прямолинейного действия "на прошив", как в немецких МГ. Опытные пулеметы Березина, Ижевский СП-74 и Никитина

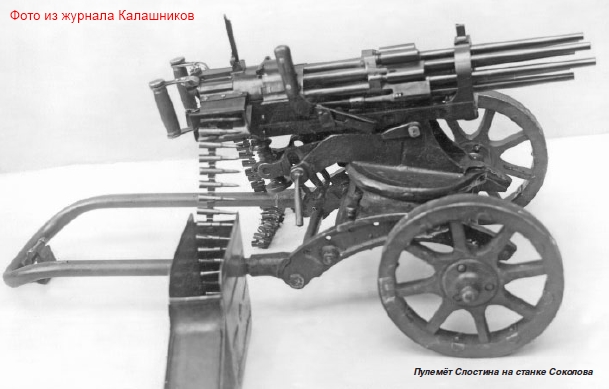

    - оригинальный вариант прямолинейного движения патрона из ленты при насаживании на него ствола. Оптыный многоствольный пулемет "шквального огня" Слостина, 1946 г.
