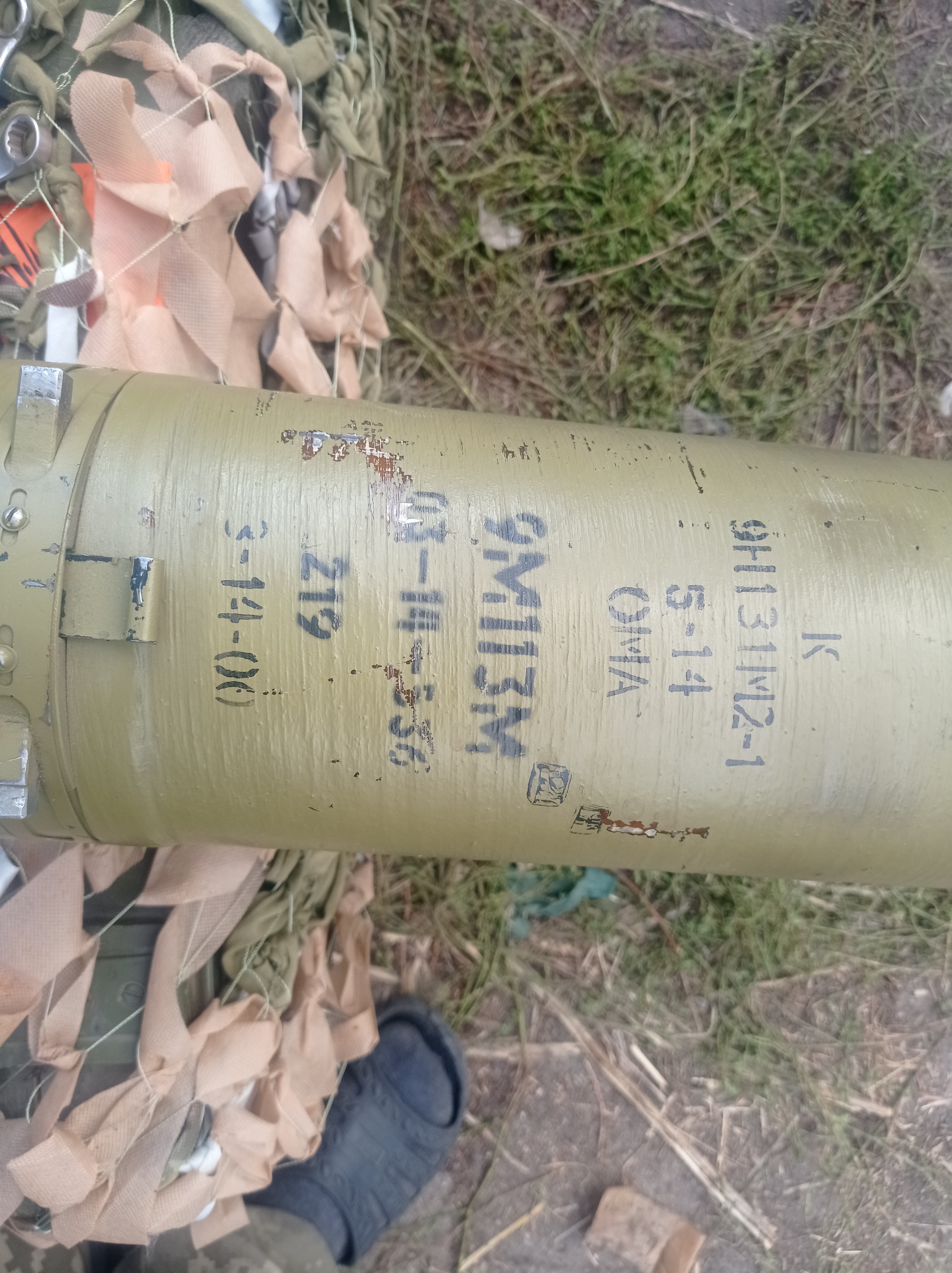

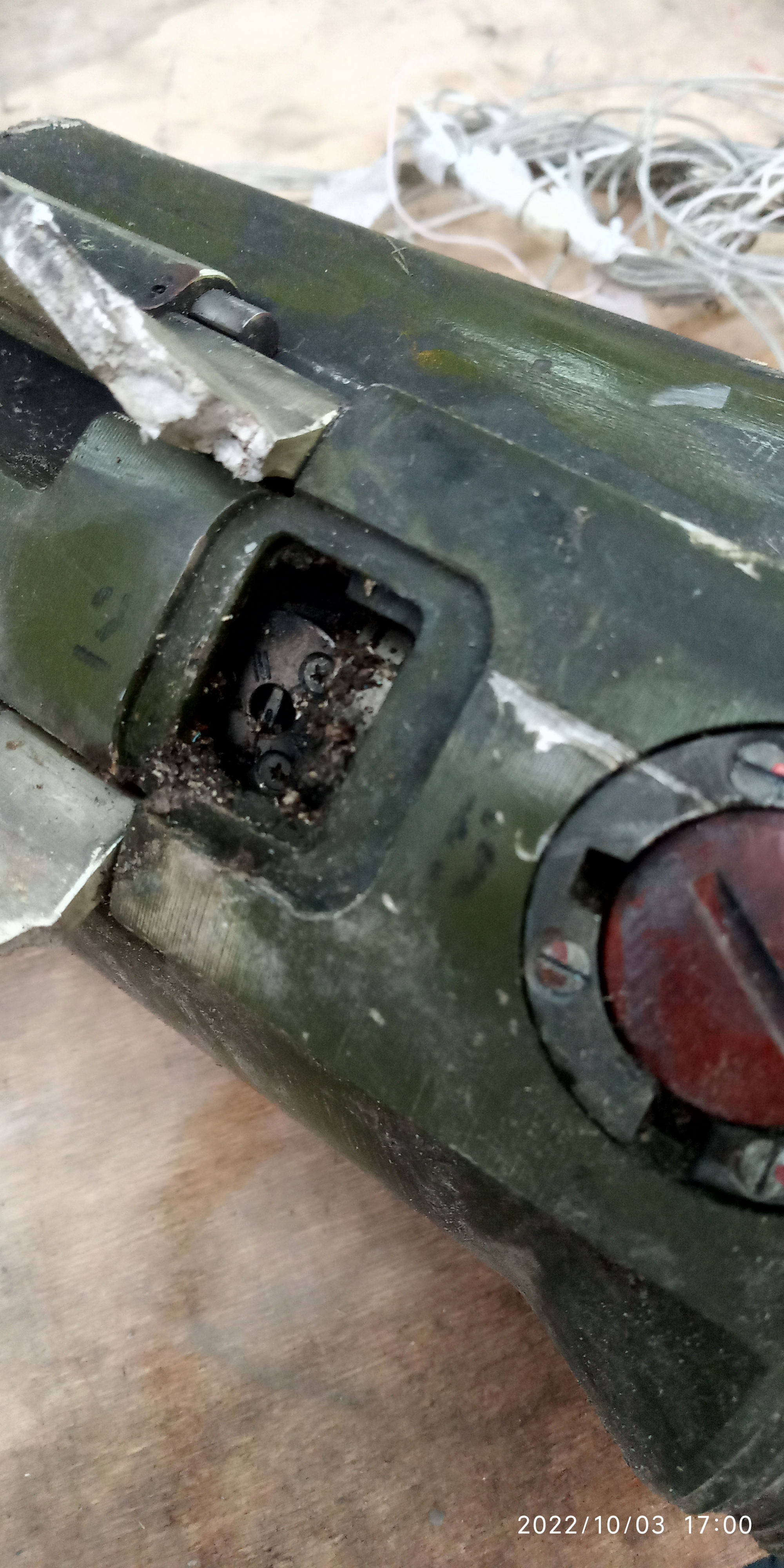

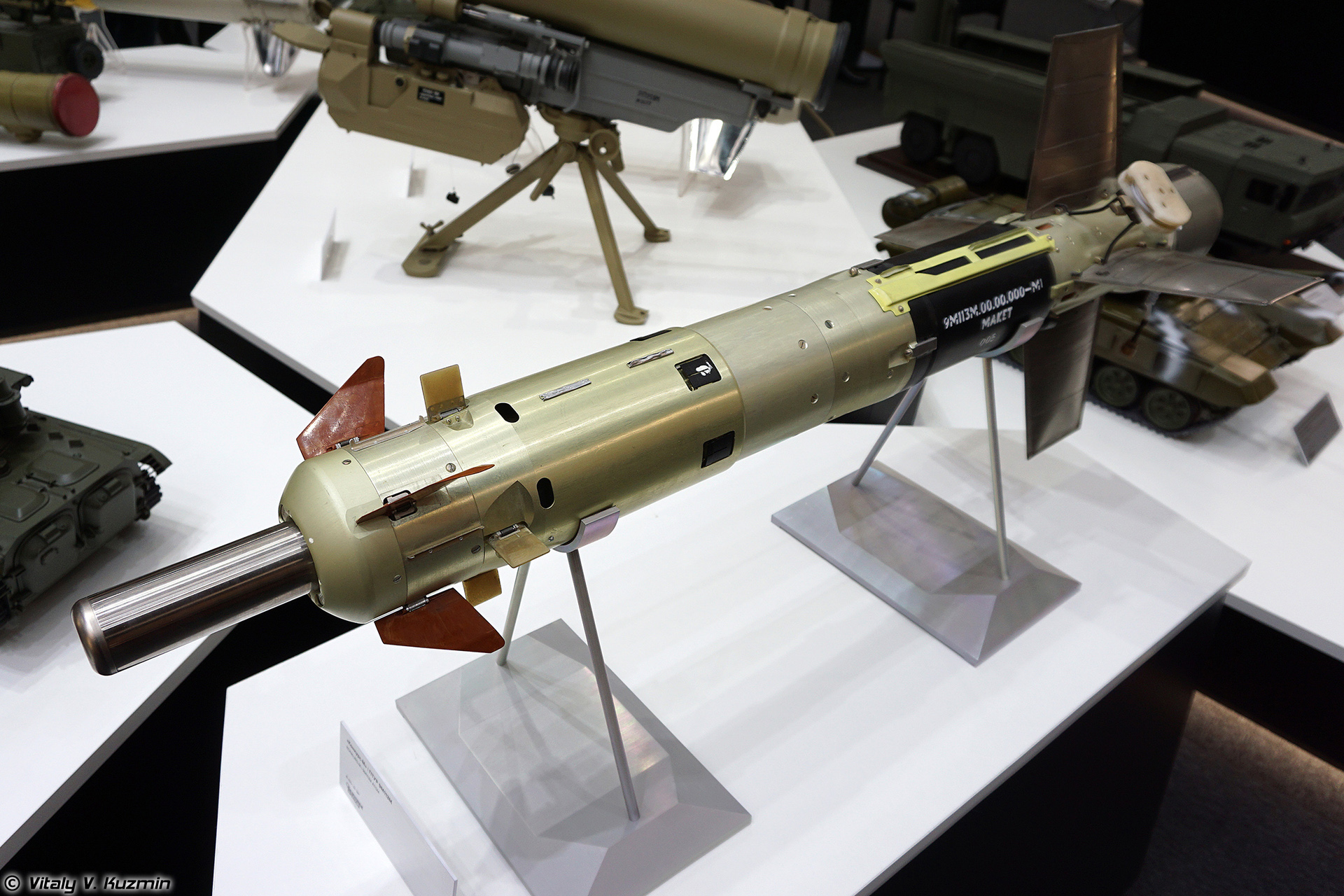

ПТУР 9М113-М

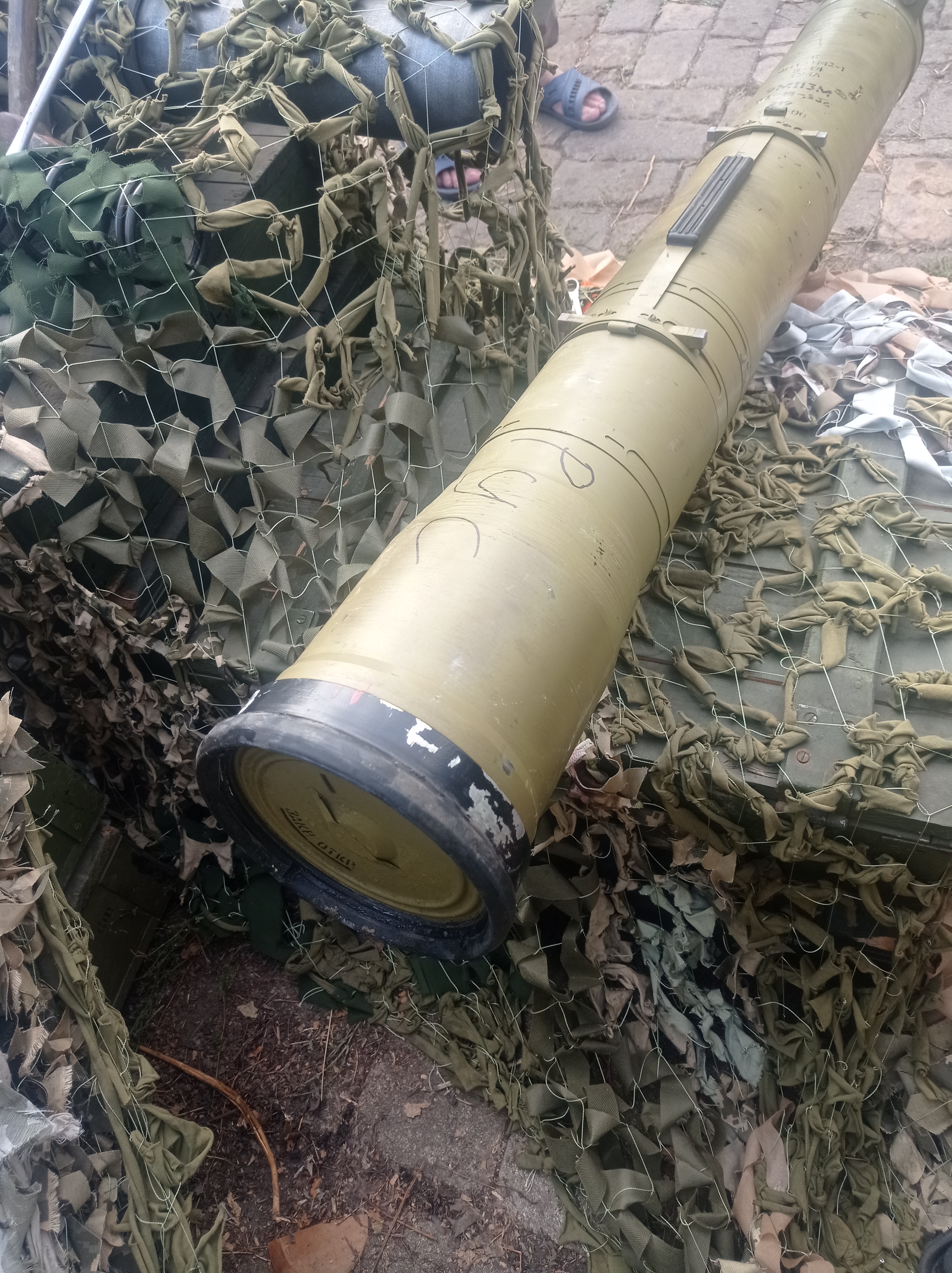

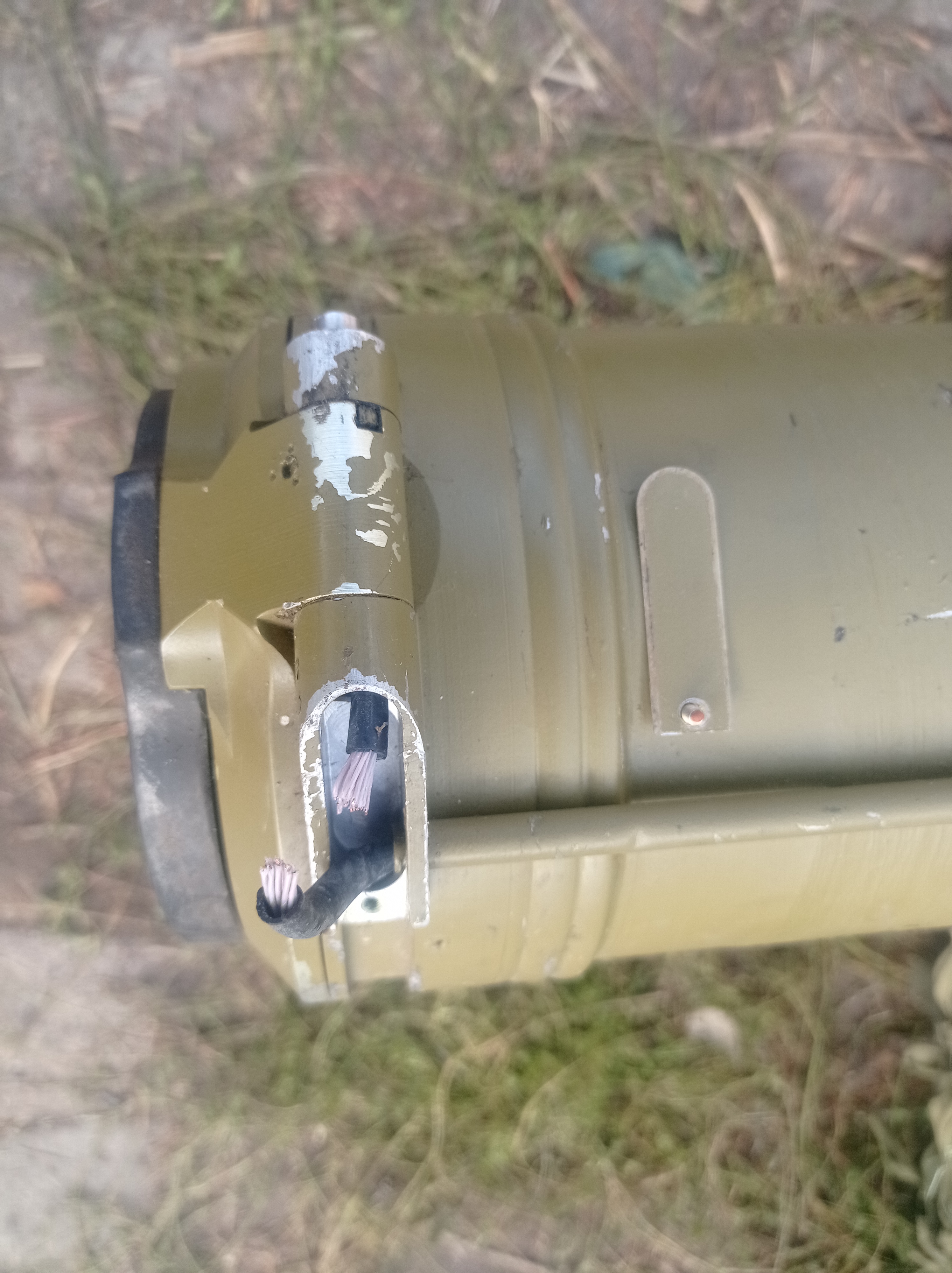

Кацапский тоофейный ПТУР. Проверили на машинке - труп. Ну раз труп то будем как то утилизировать.

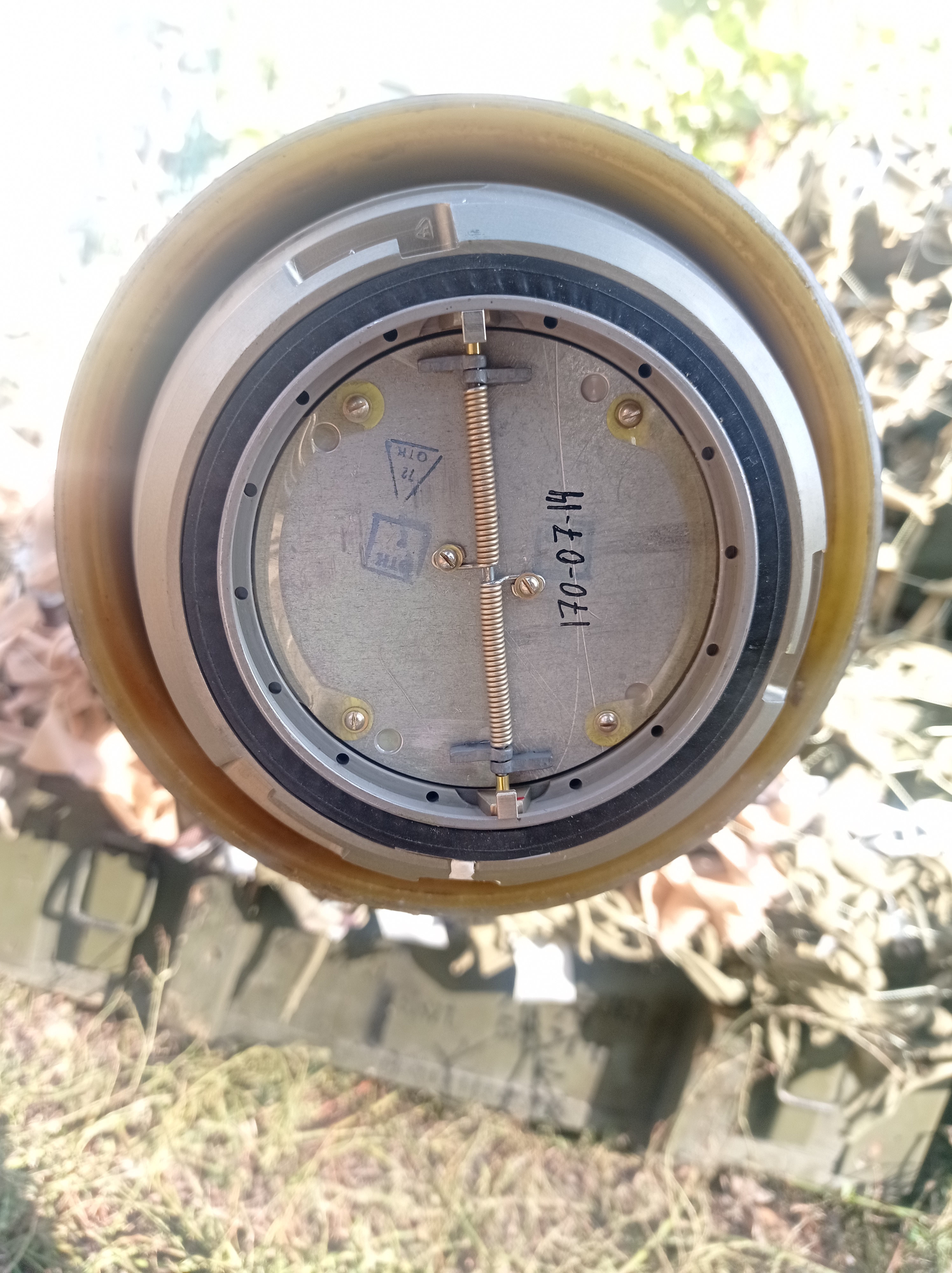

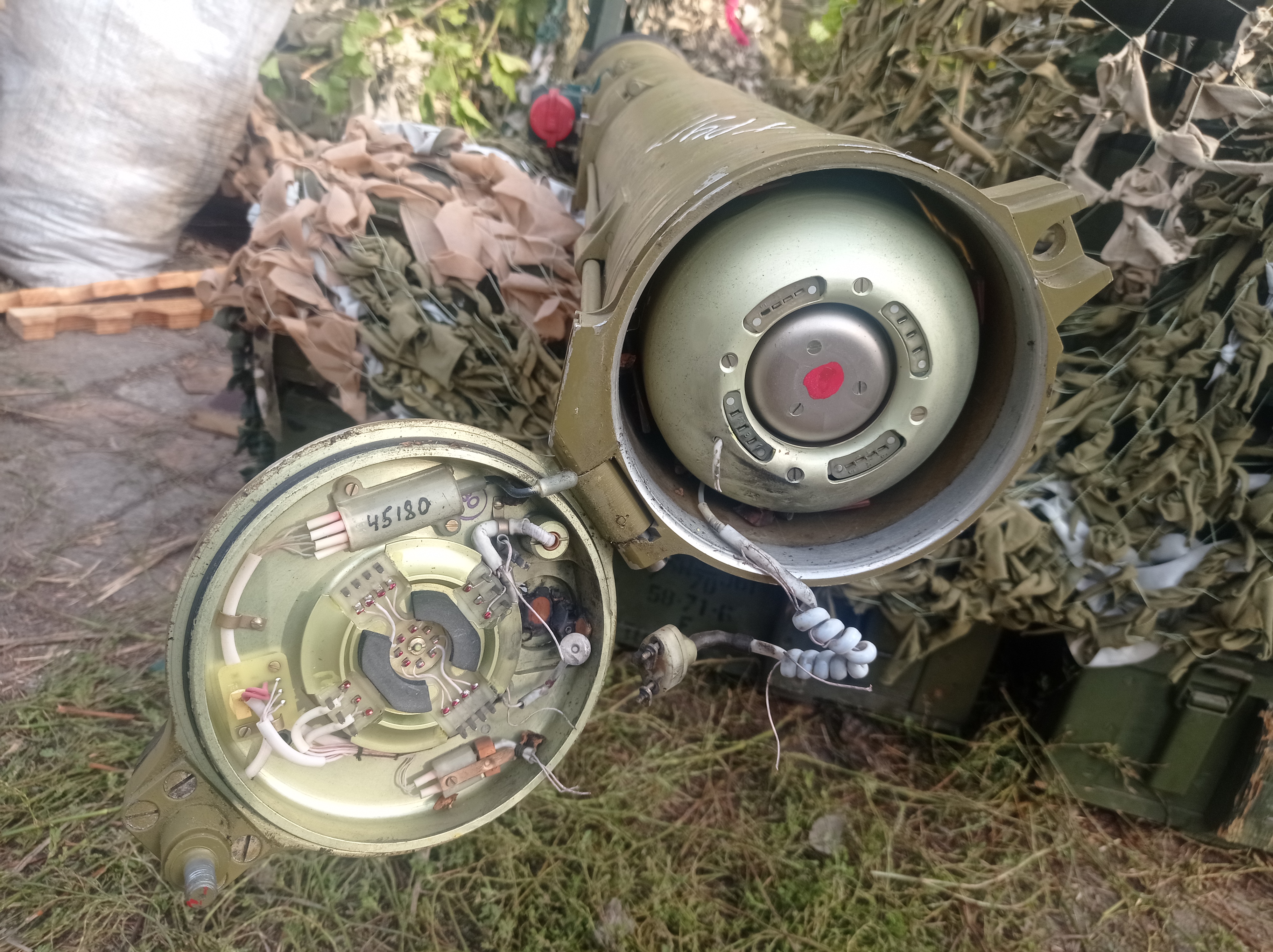

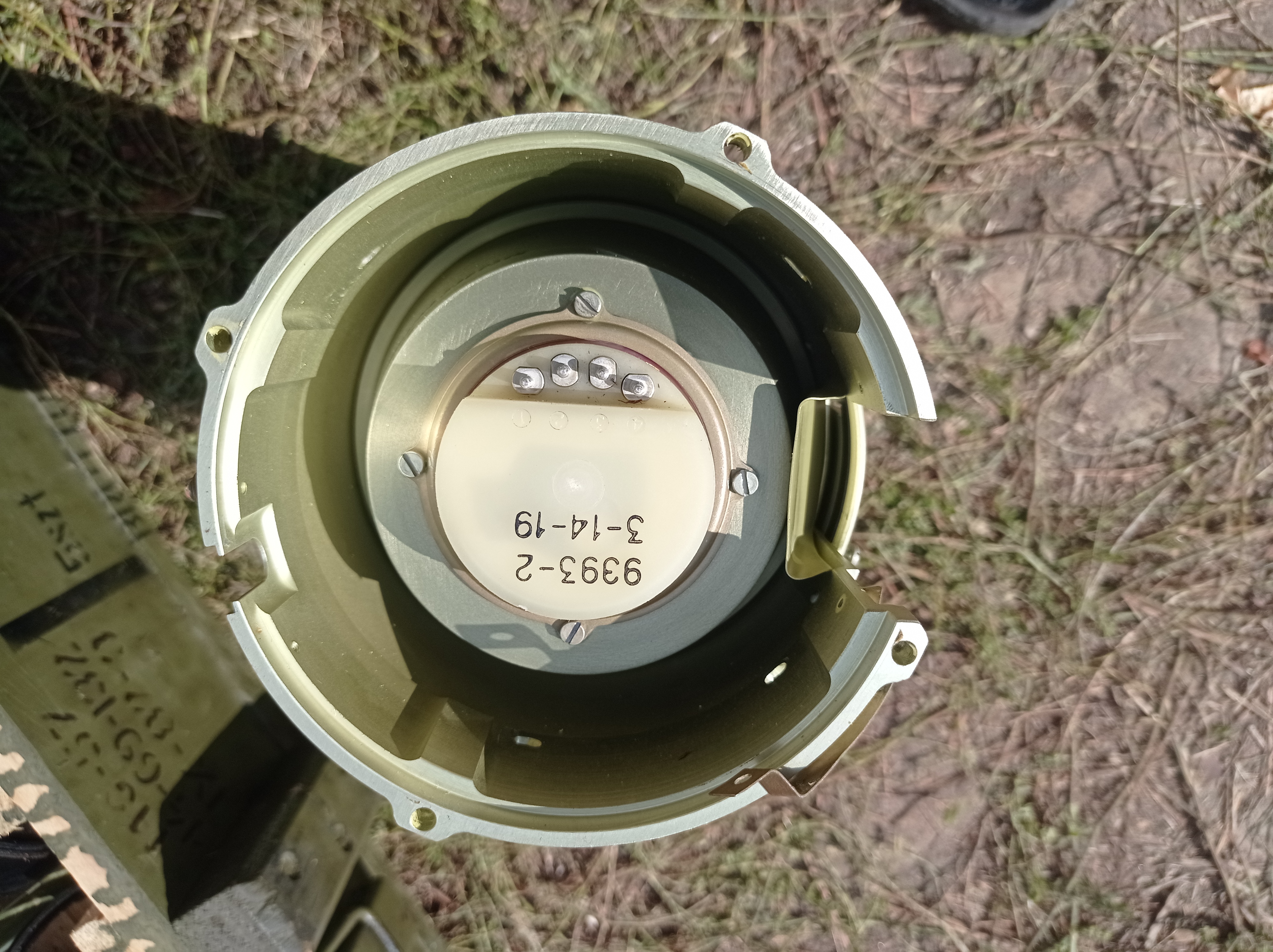

Носовая часть - вот и причина несхода. Разбитые релюшки, нема контакта.

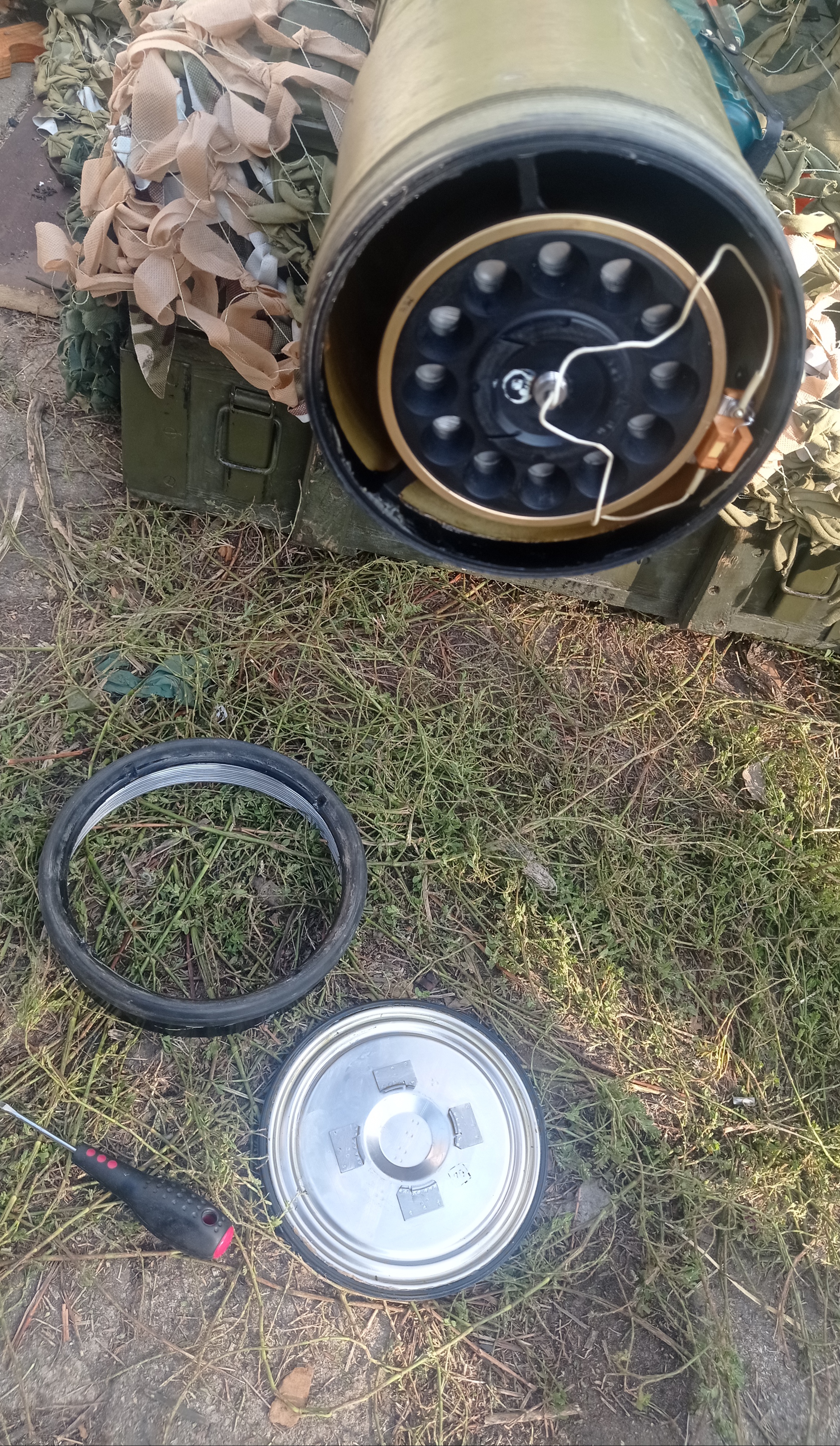

Демонтируем и отключаем вышибной заряд.

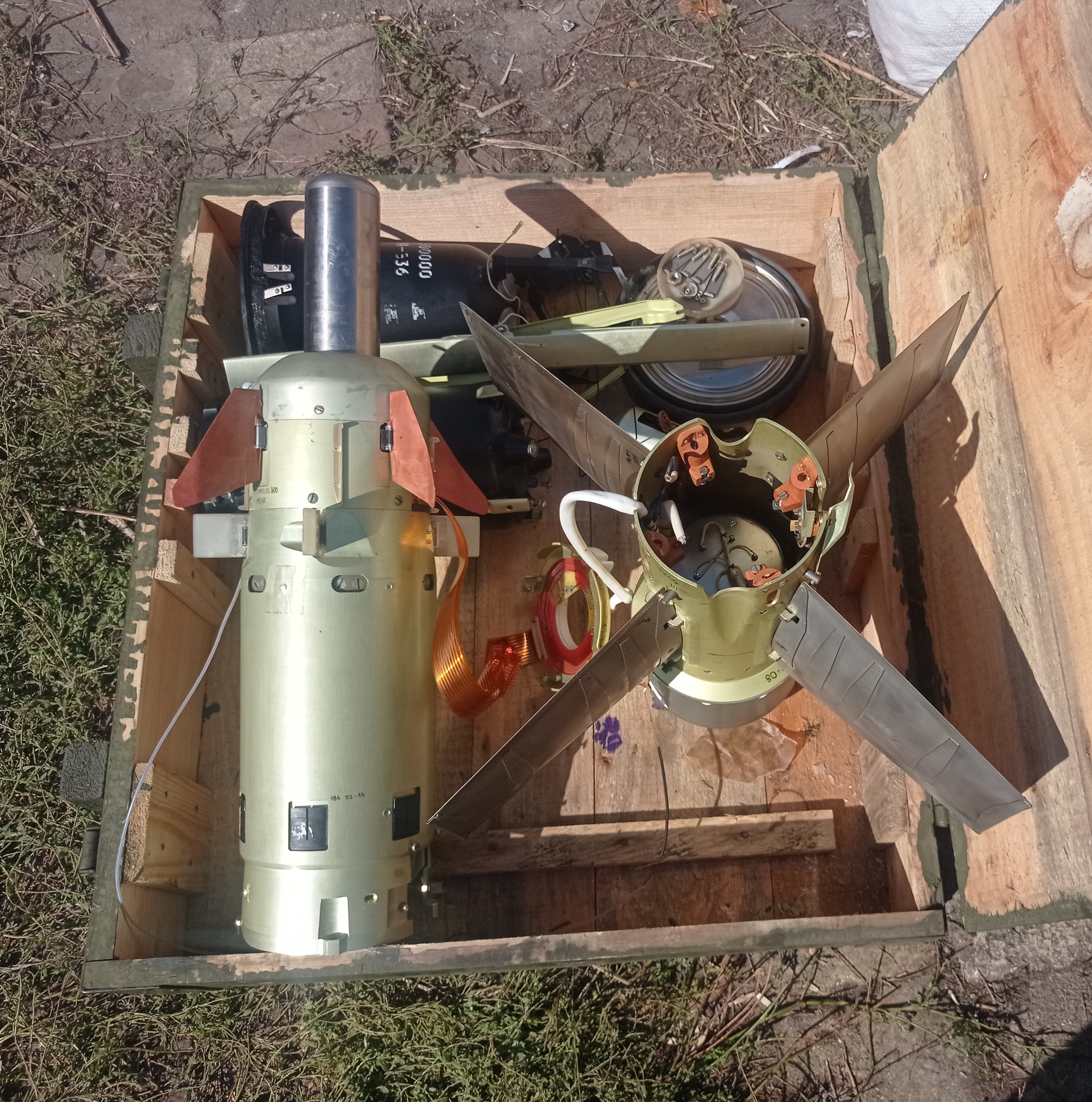

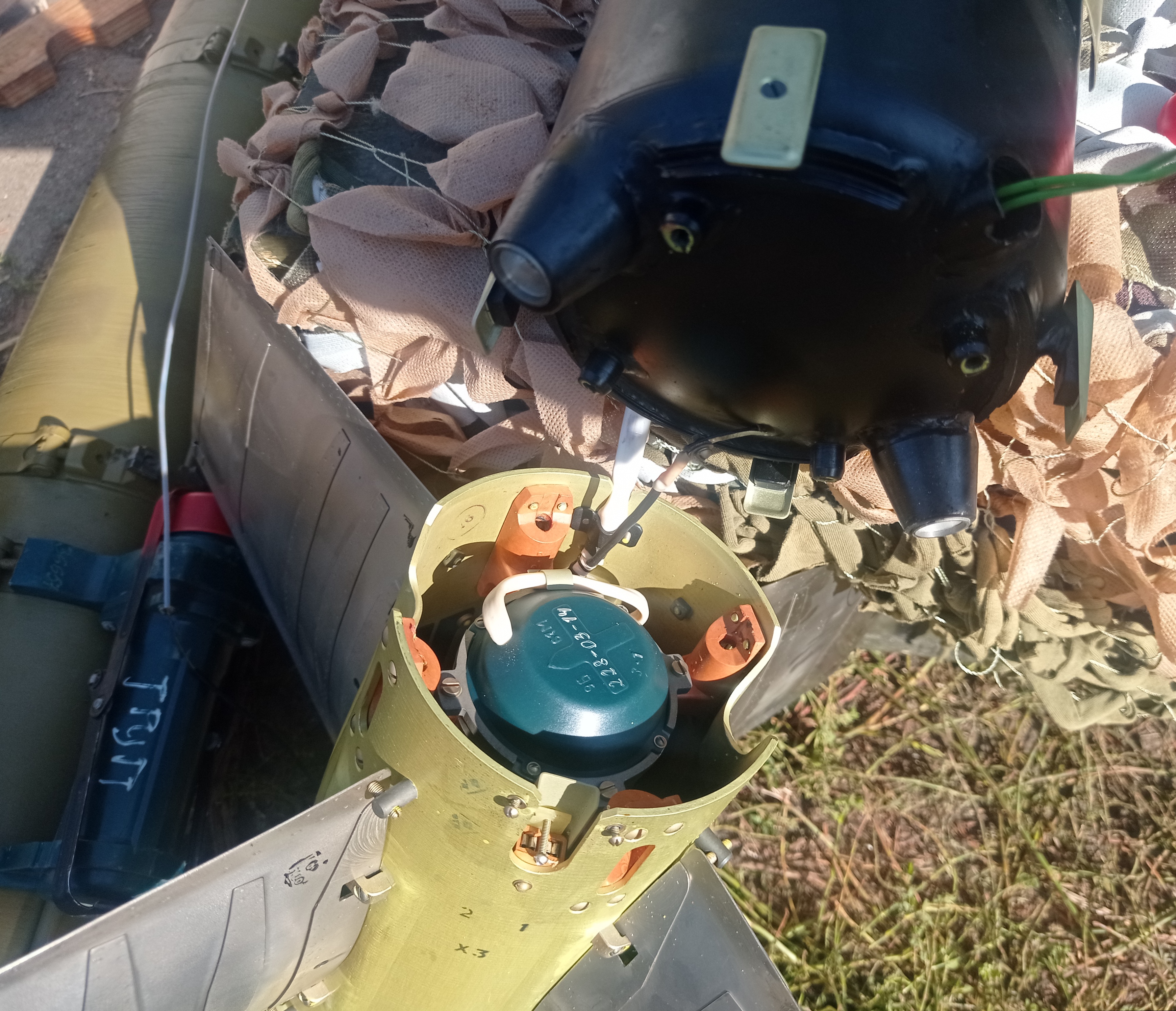

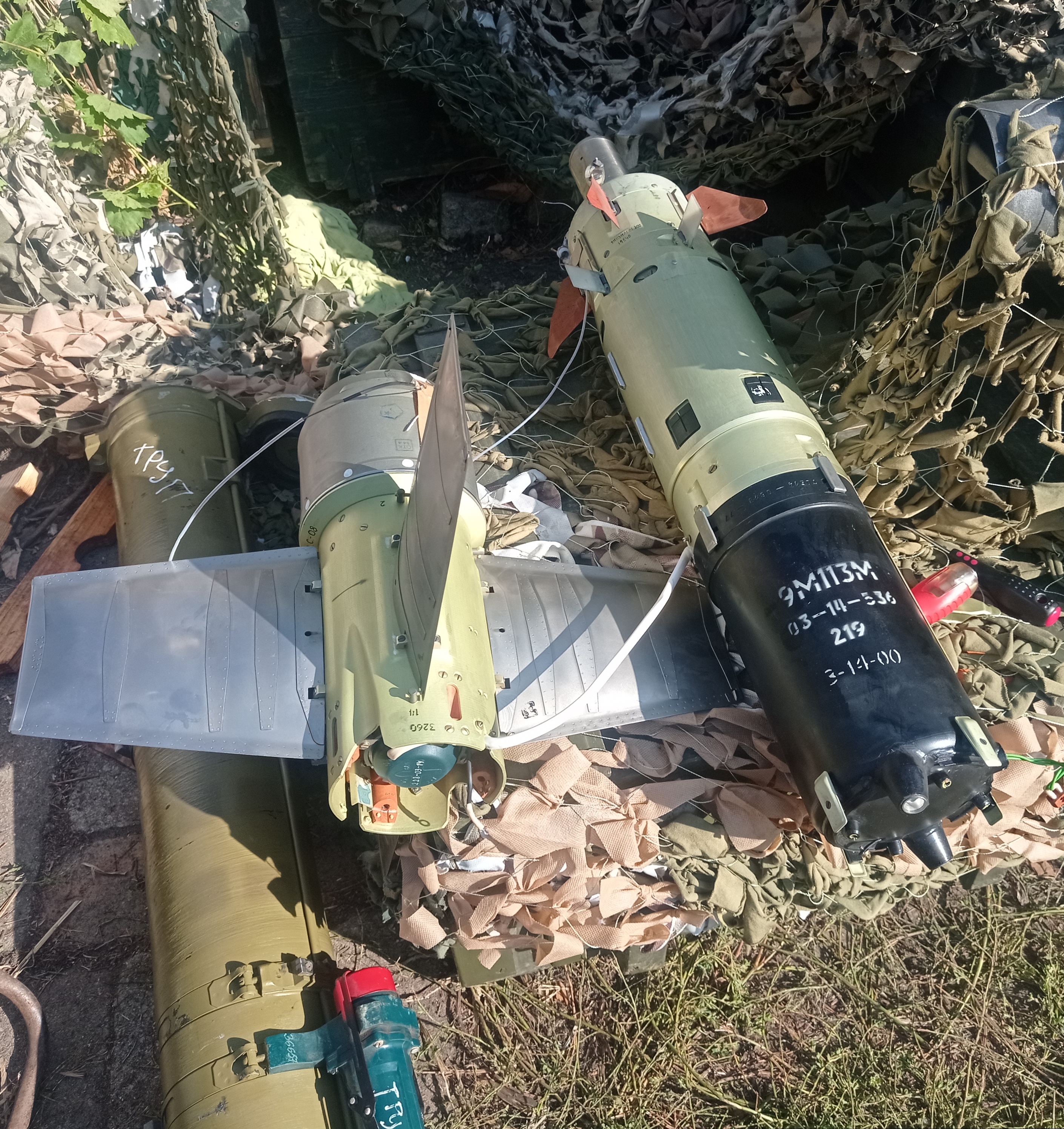

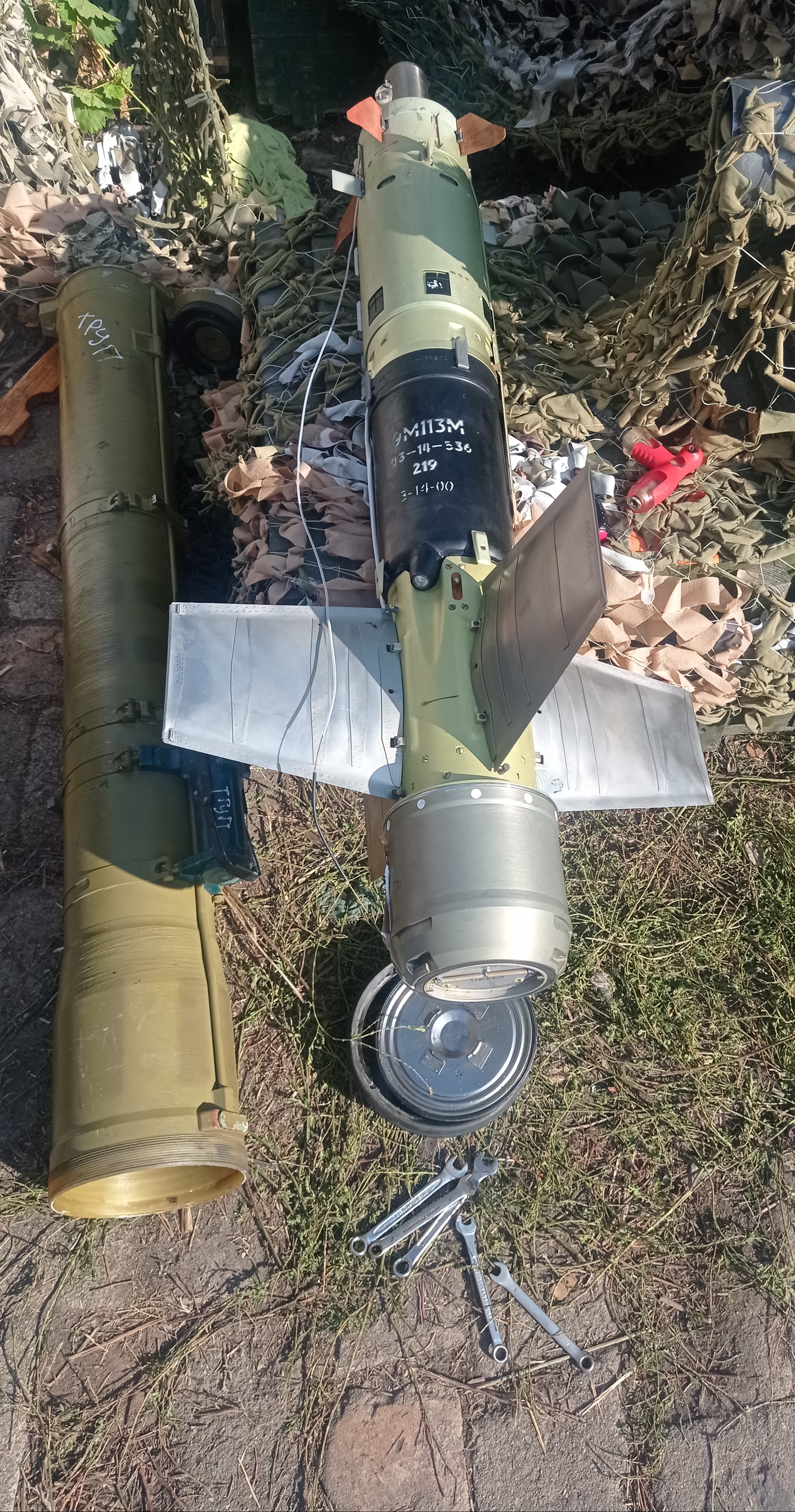

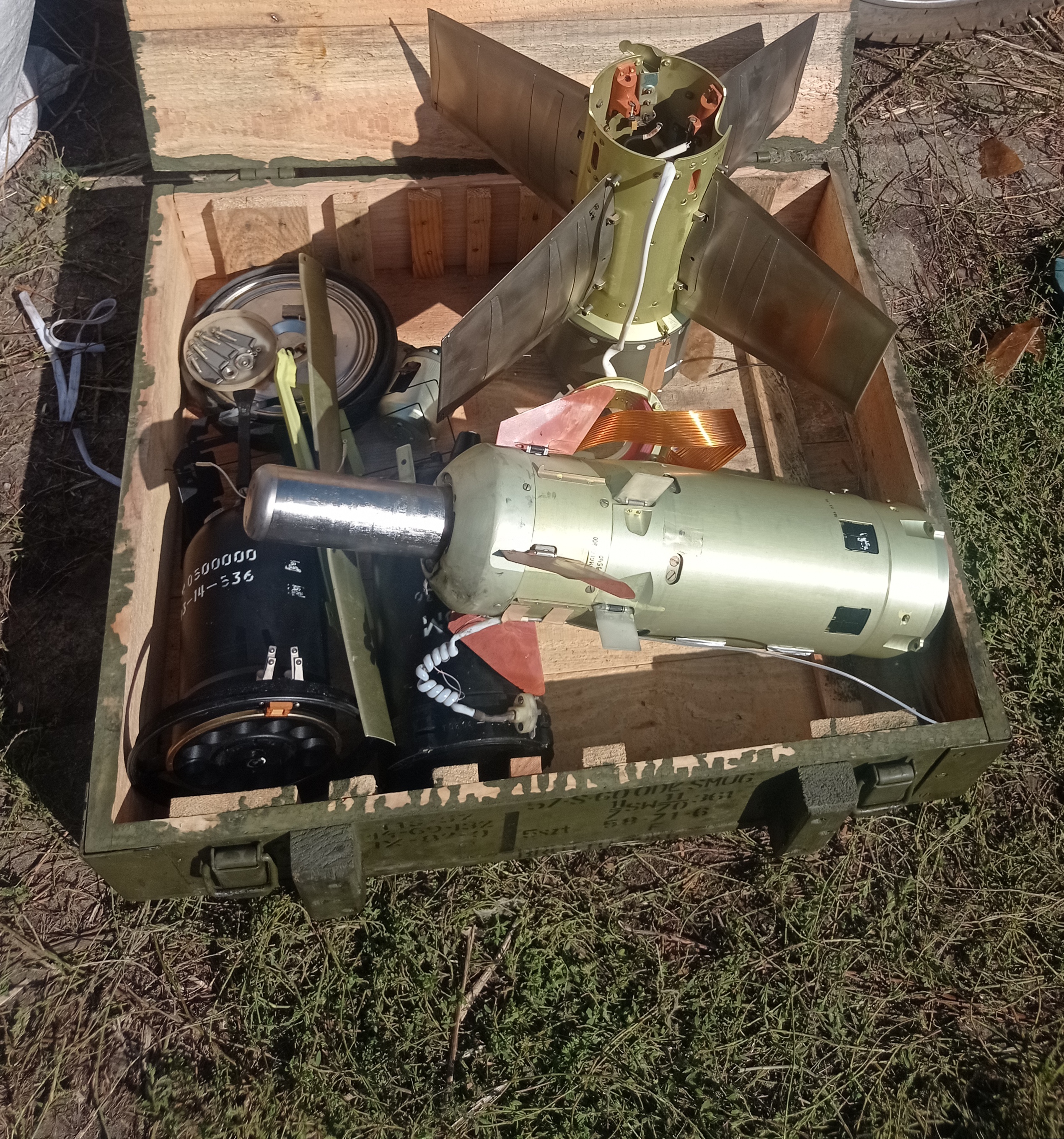

Вытаскиваем саму ракету. Свеженький тандемчик, аккуратно собранная.

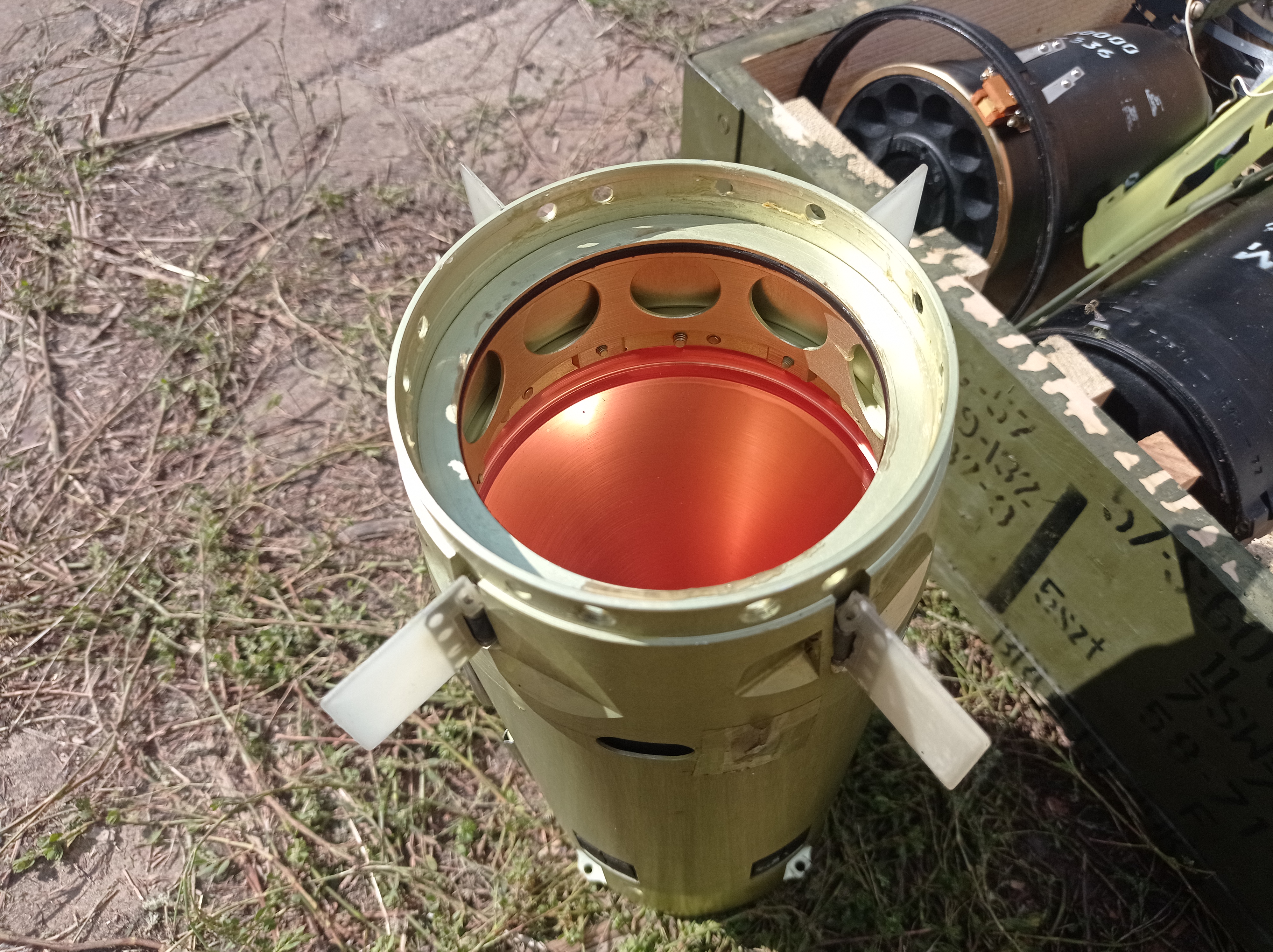

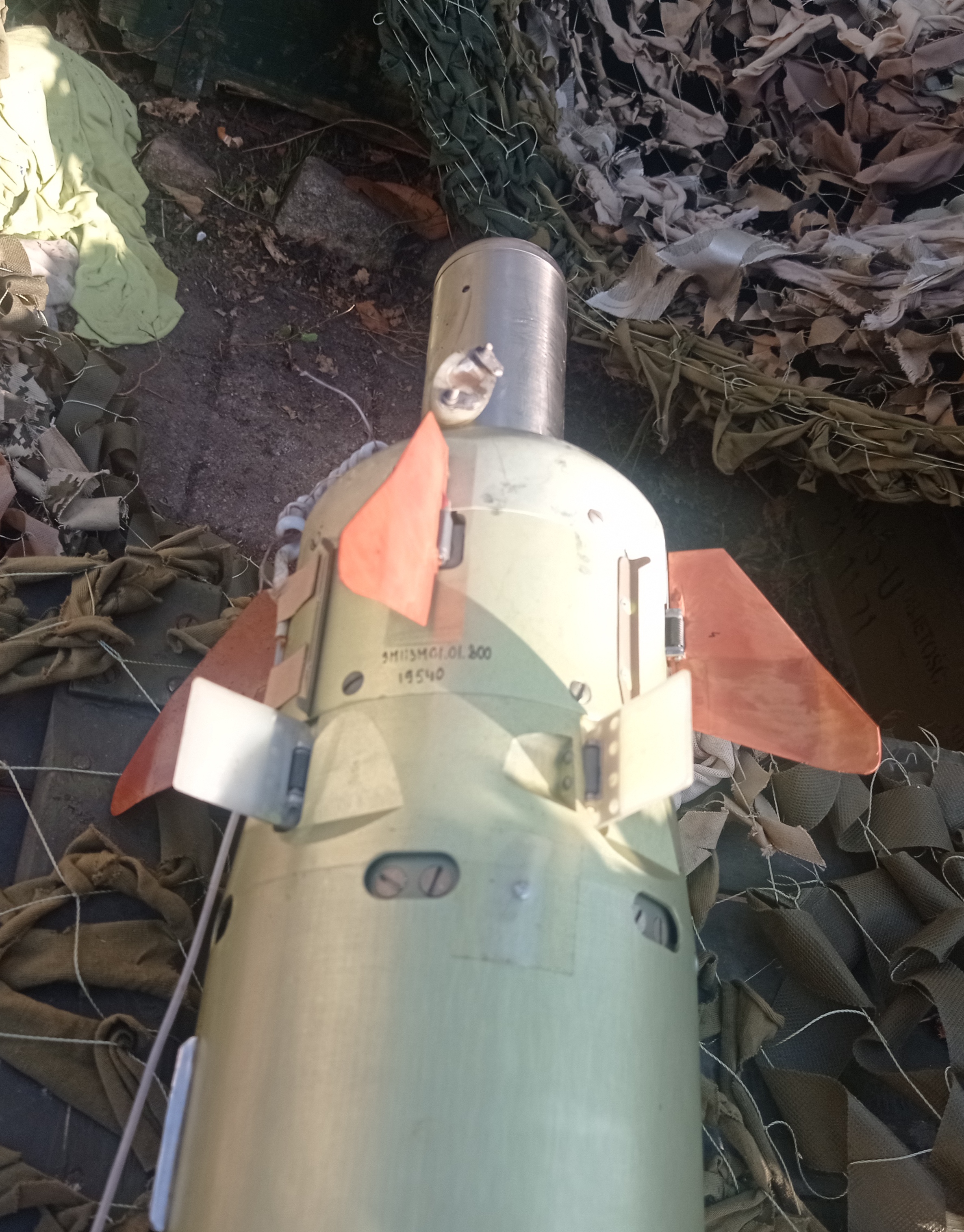

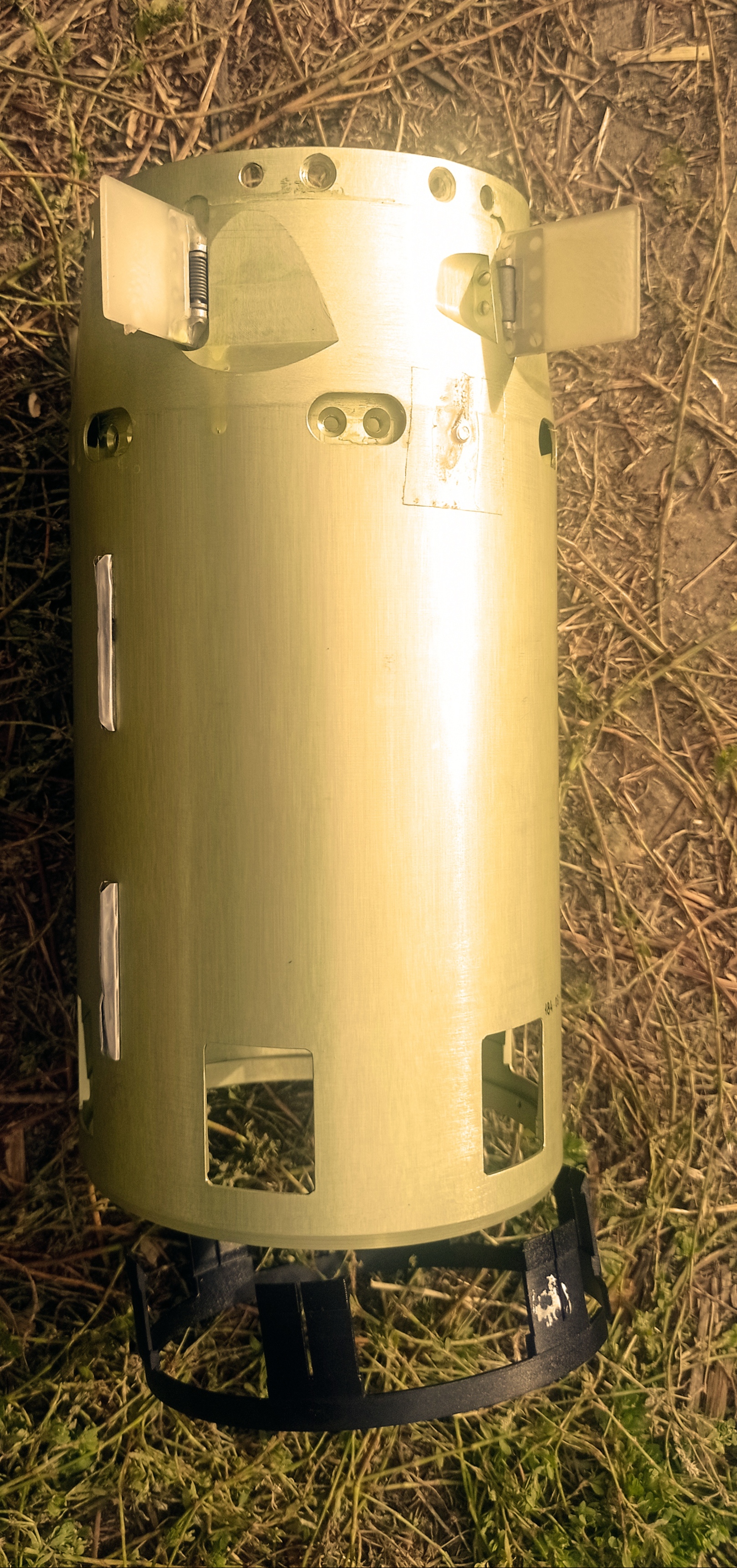

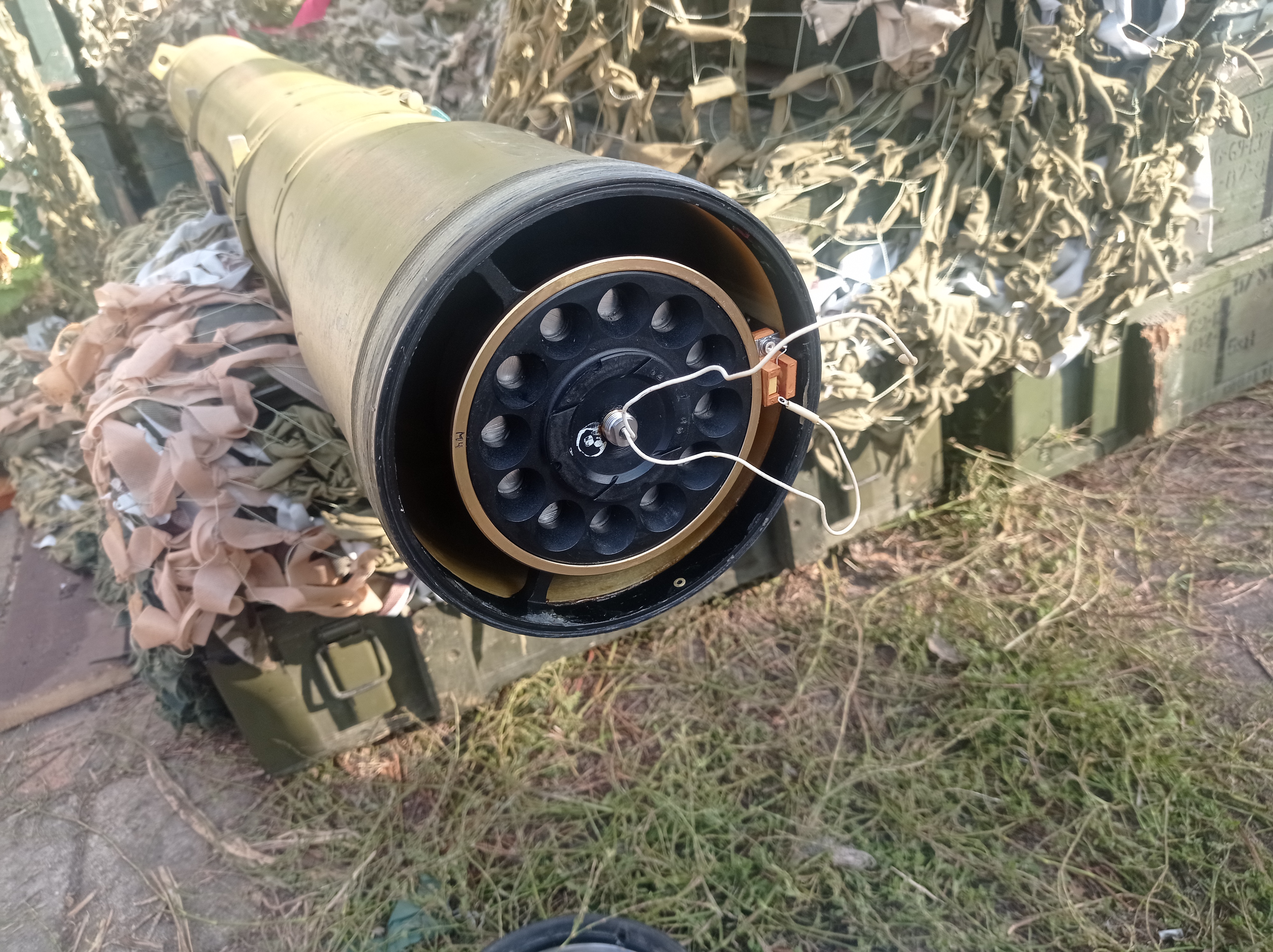

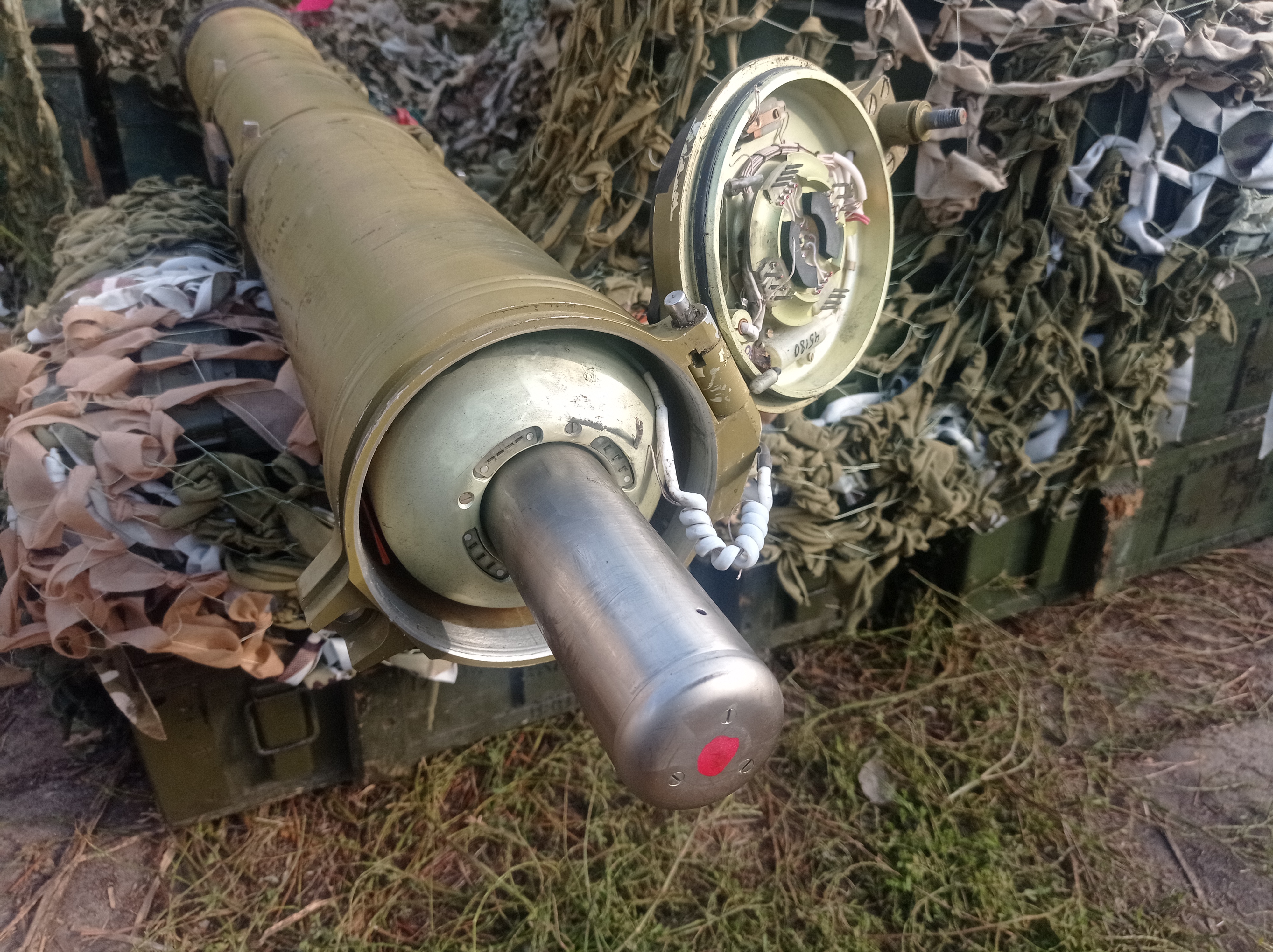

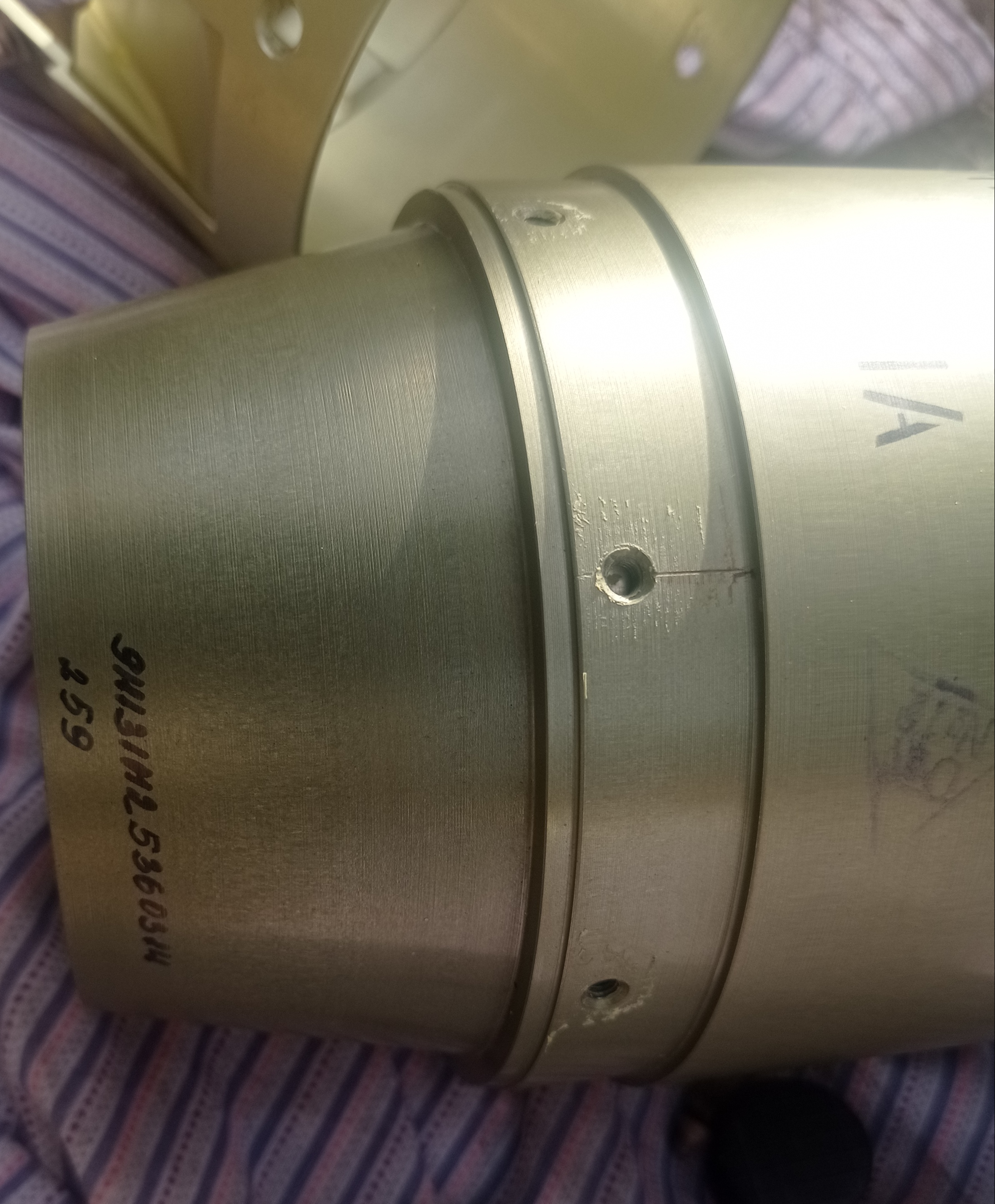

Отключаем реактивный двигатель, демонтируем оперение, затем двигатель.

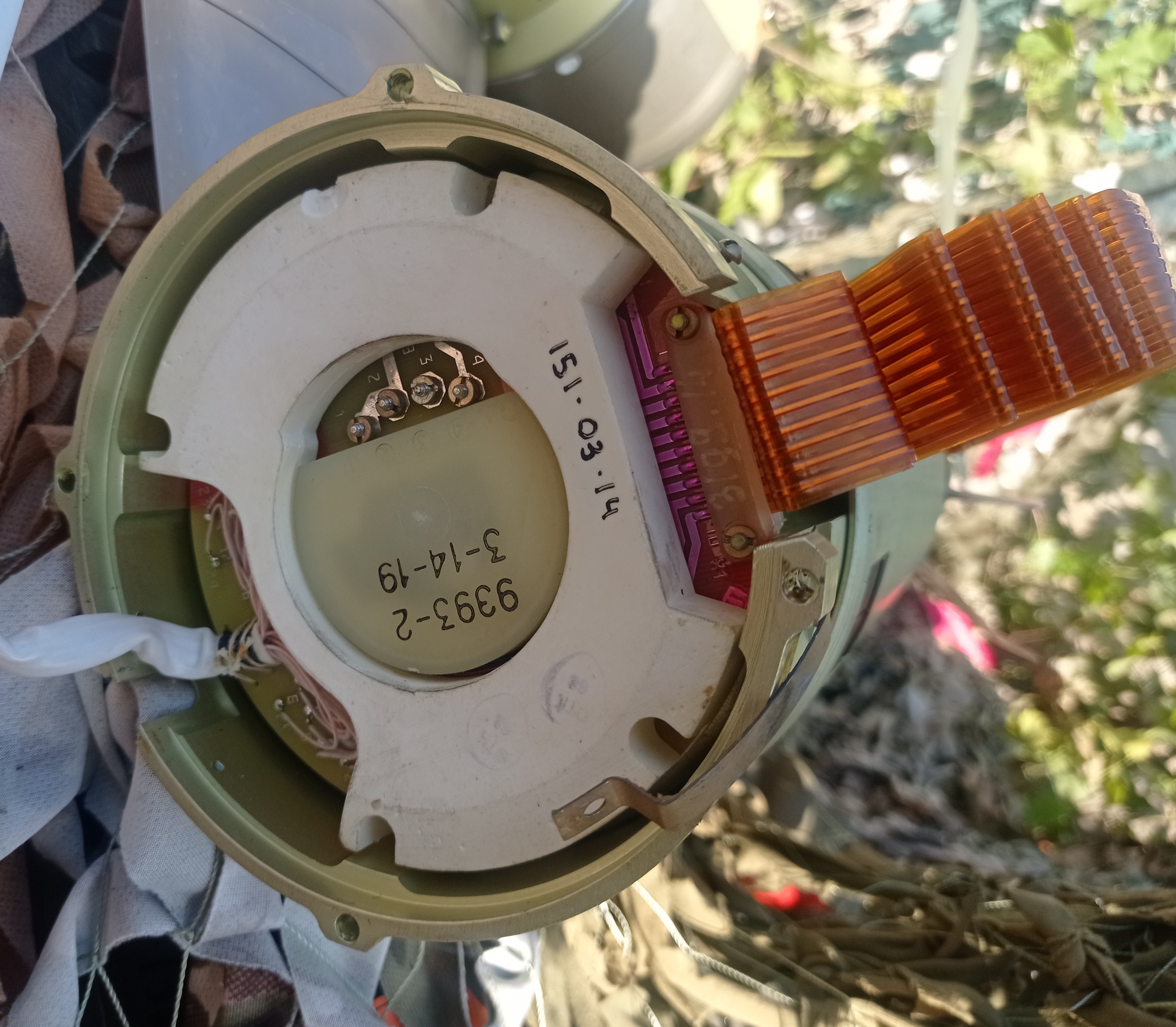

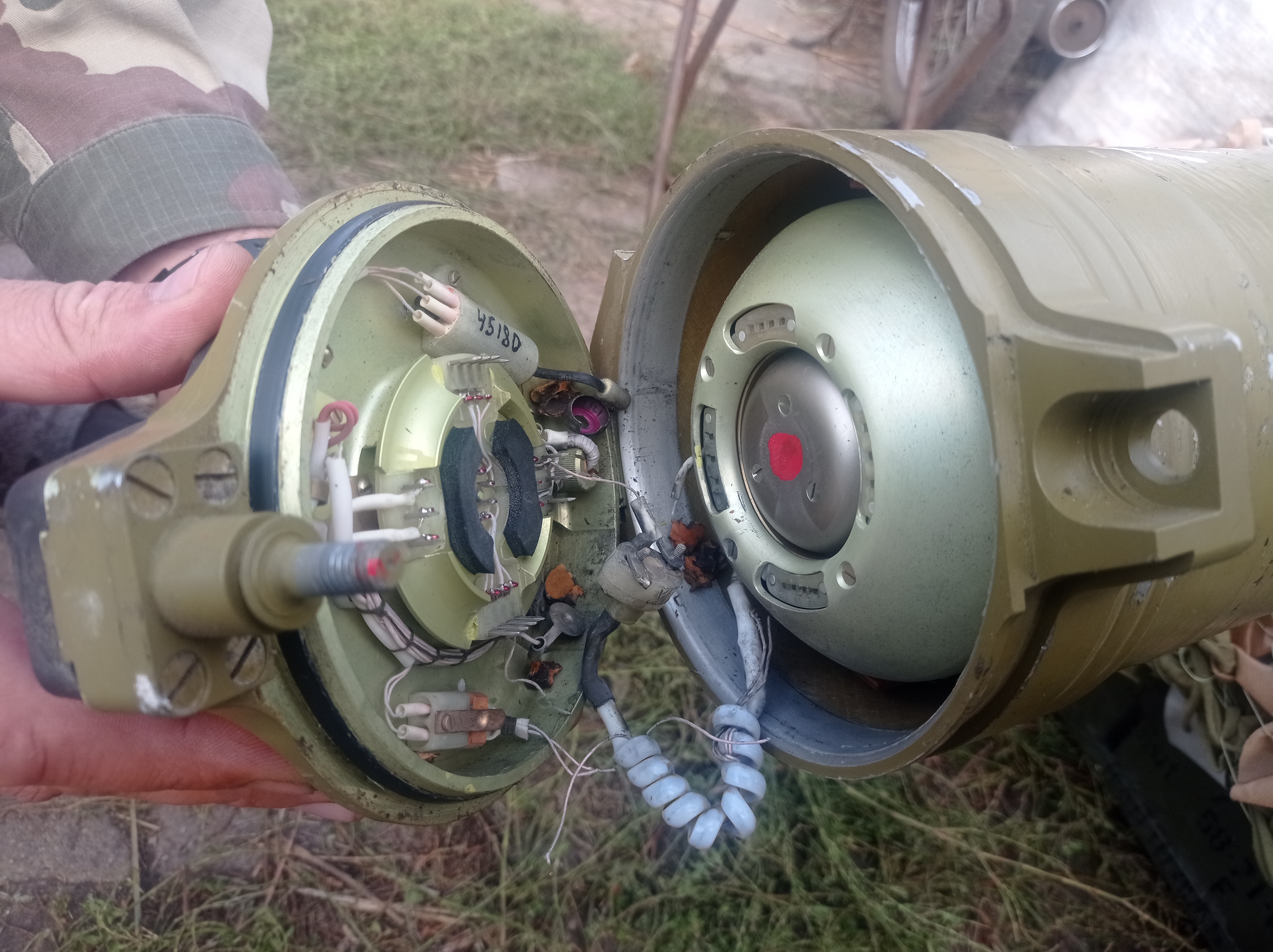

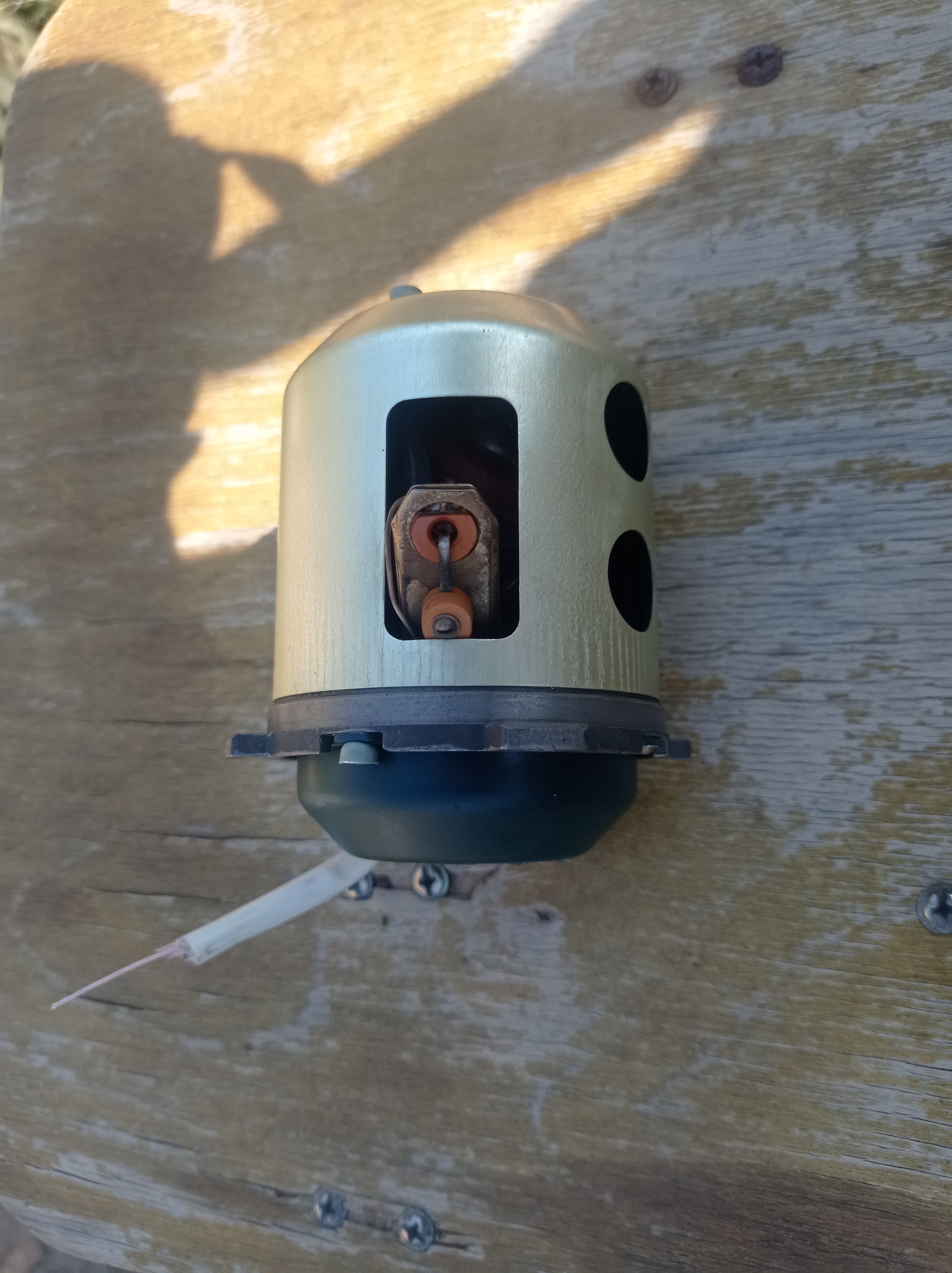

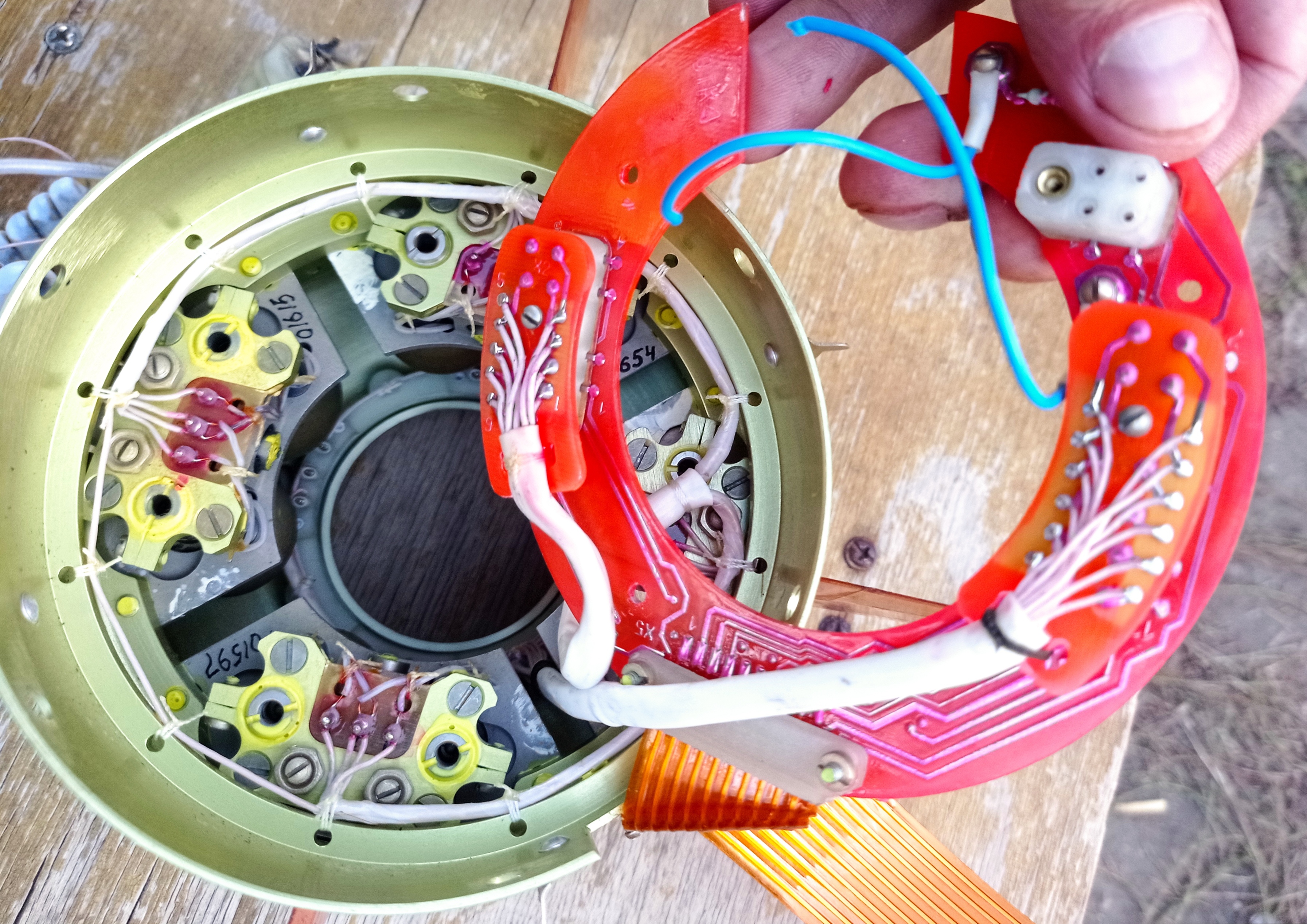

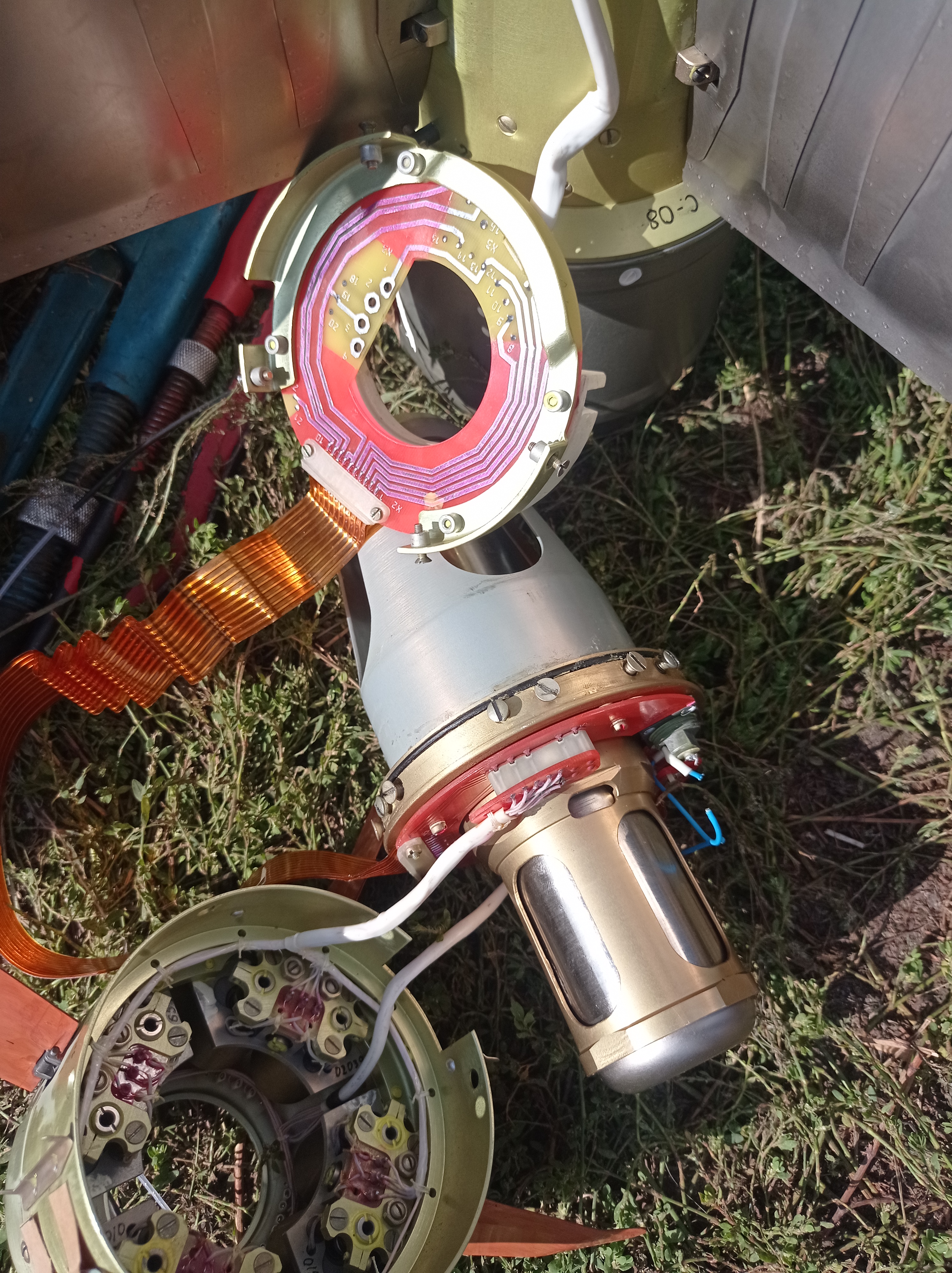

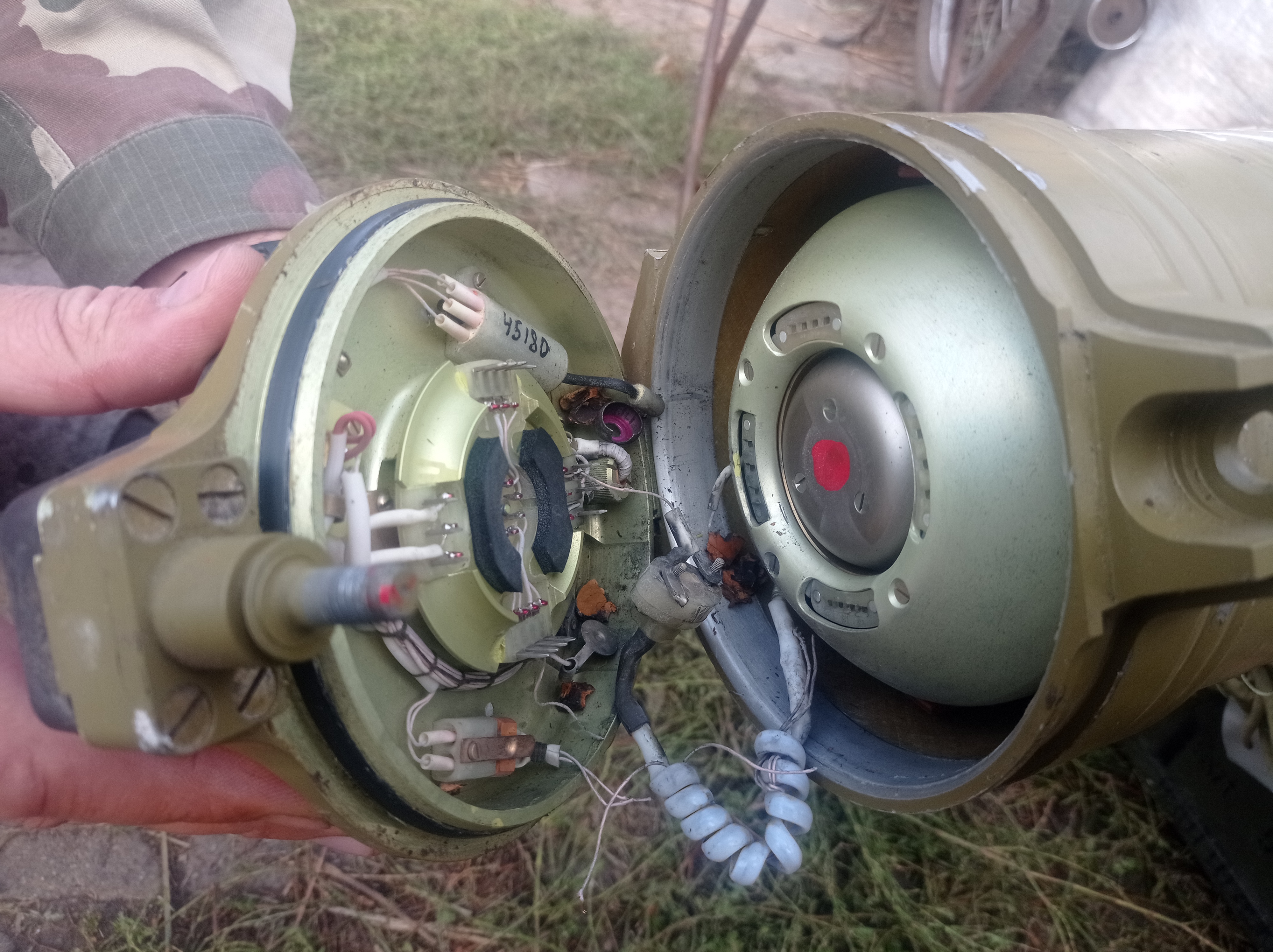

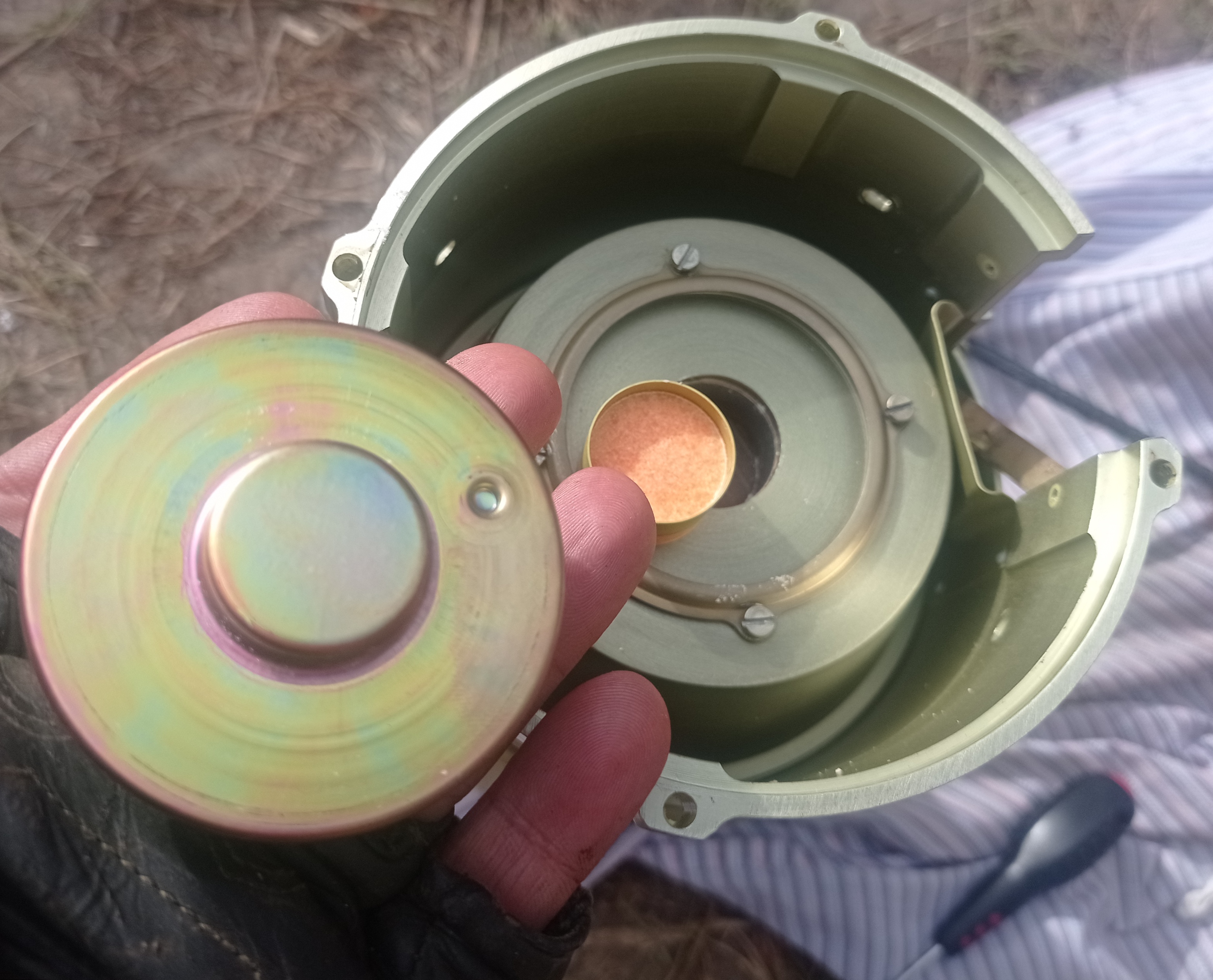

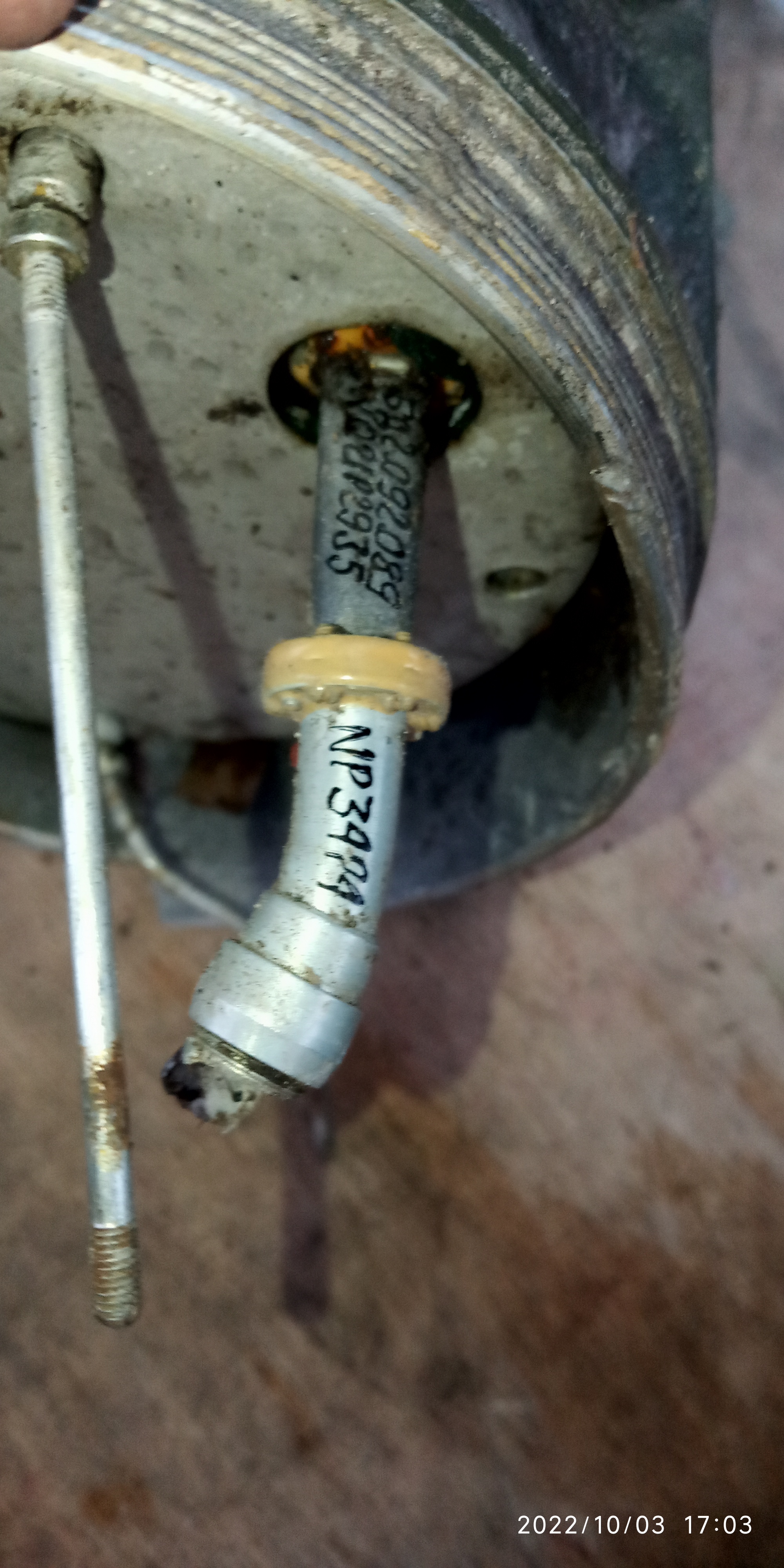

Обнажаем гироскоп и детонационно - предохранительный узел. Гироскоп нахрен обрезаем, узел - ээлектроплату - снимаем с клемм детонатора.



Сразу думаем куда сложить узлы ПТУРа, чтобы не потерялись болтики - шайбочки....



Отделяем блок управления от кумулятивного основного заряда

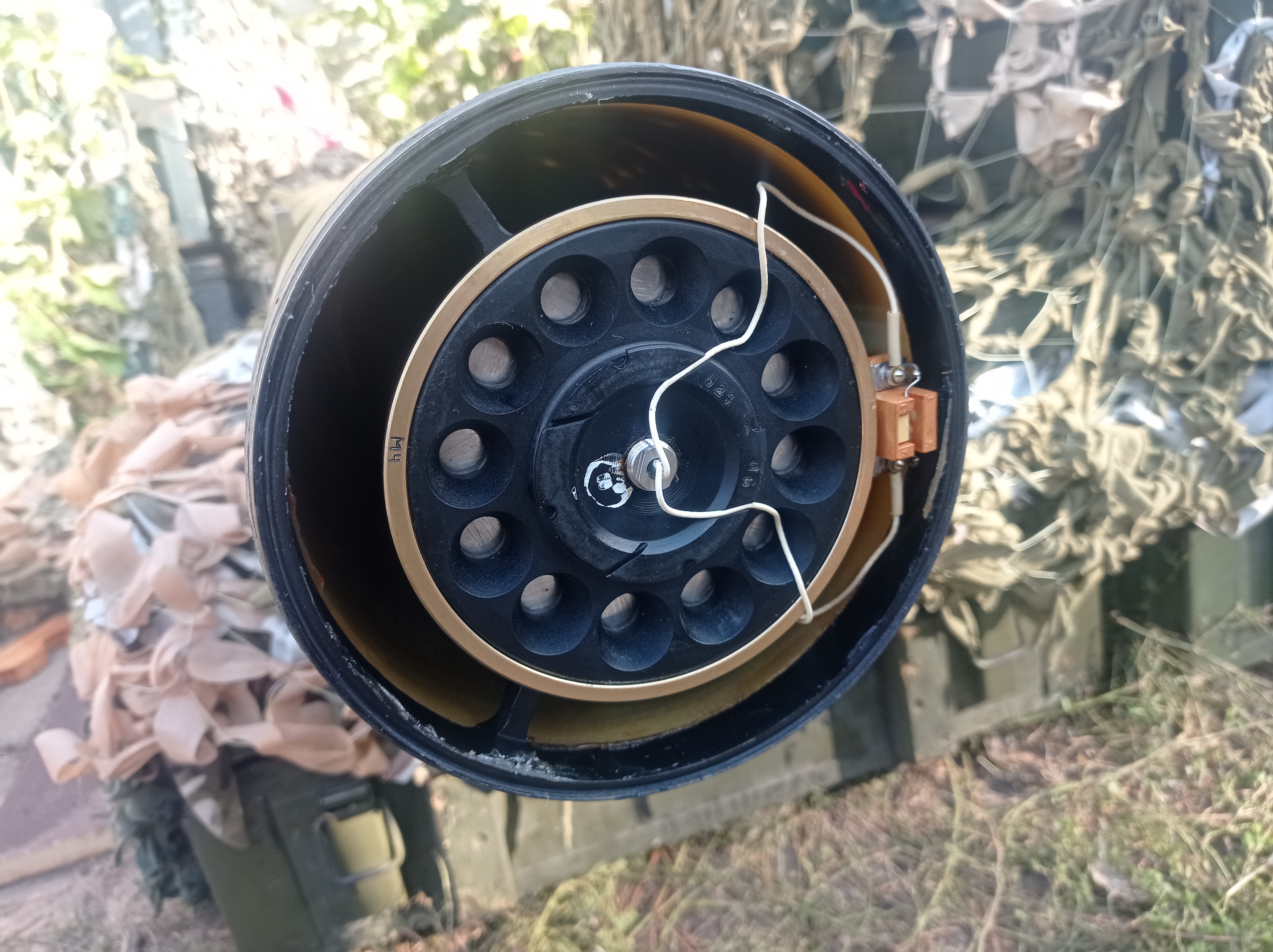

Основной заряд и допзаряд...

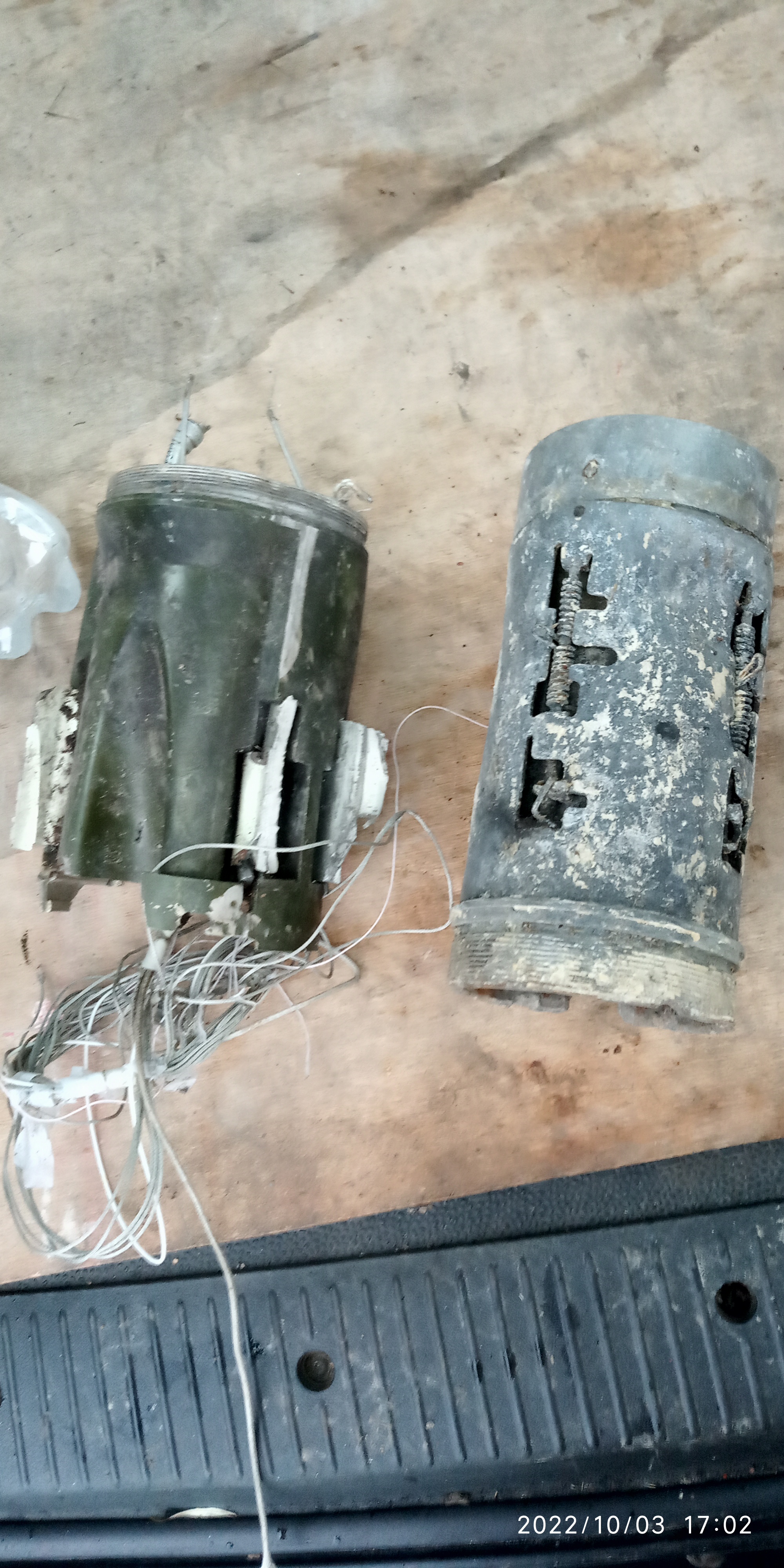

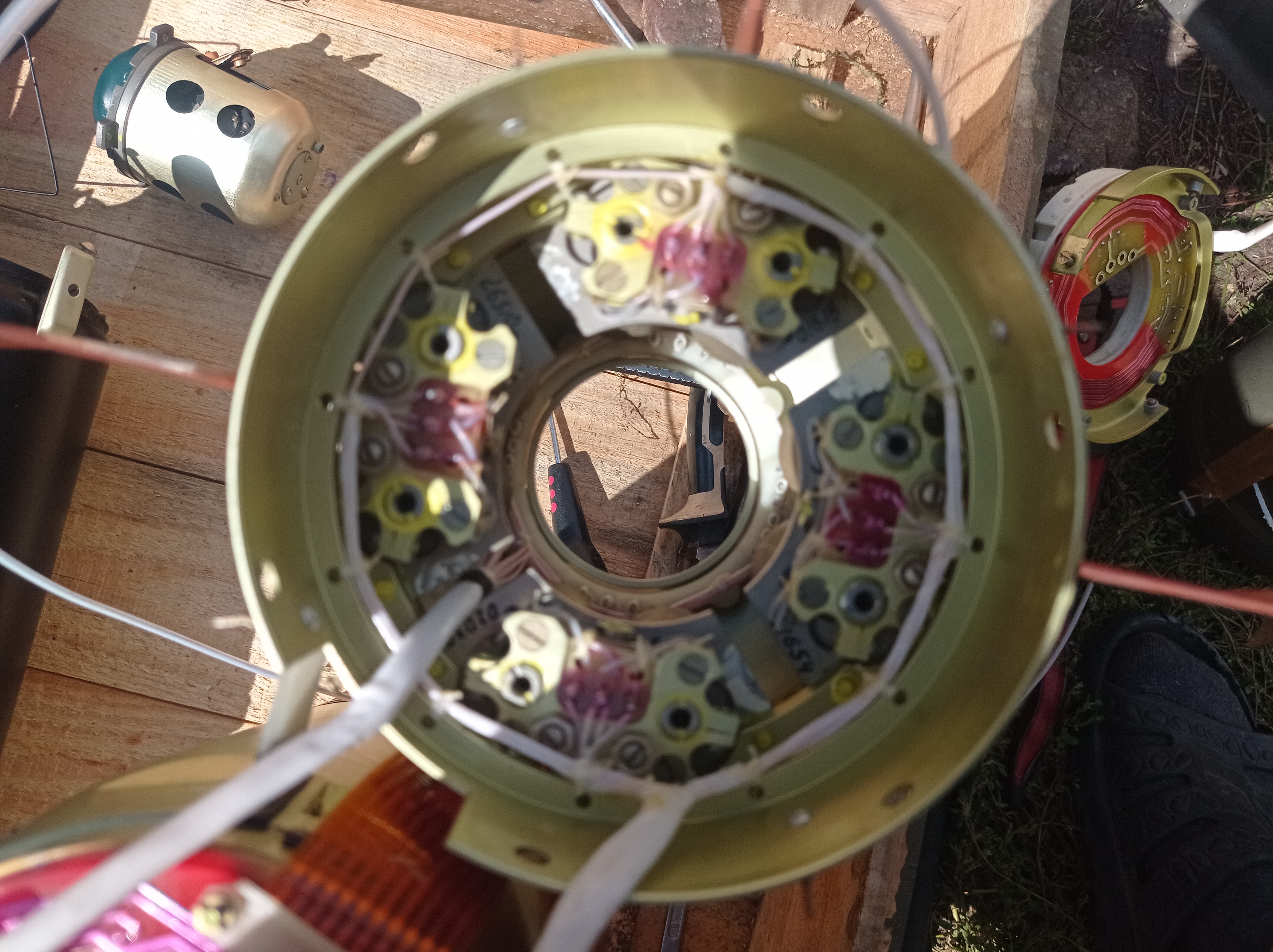

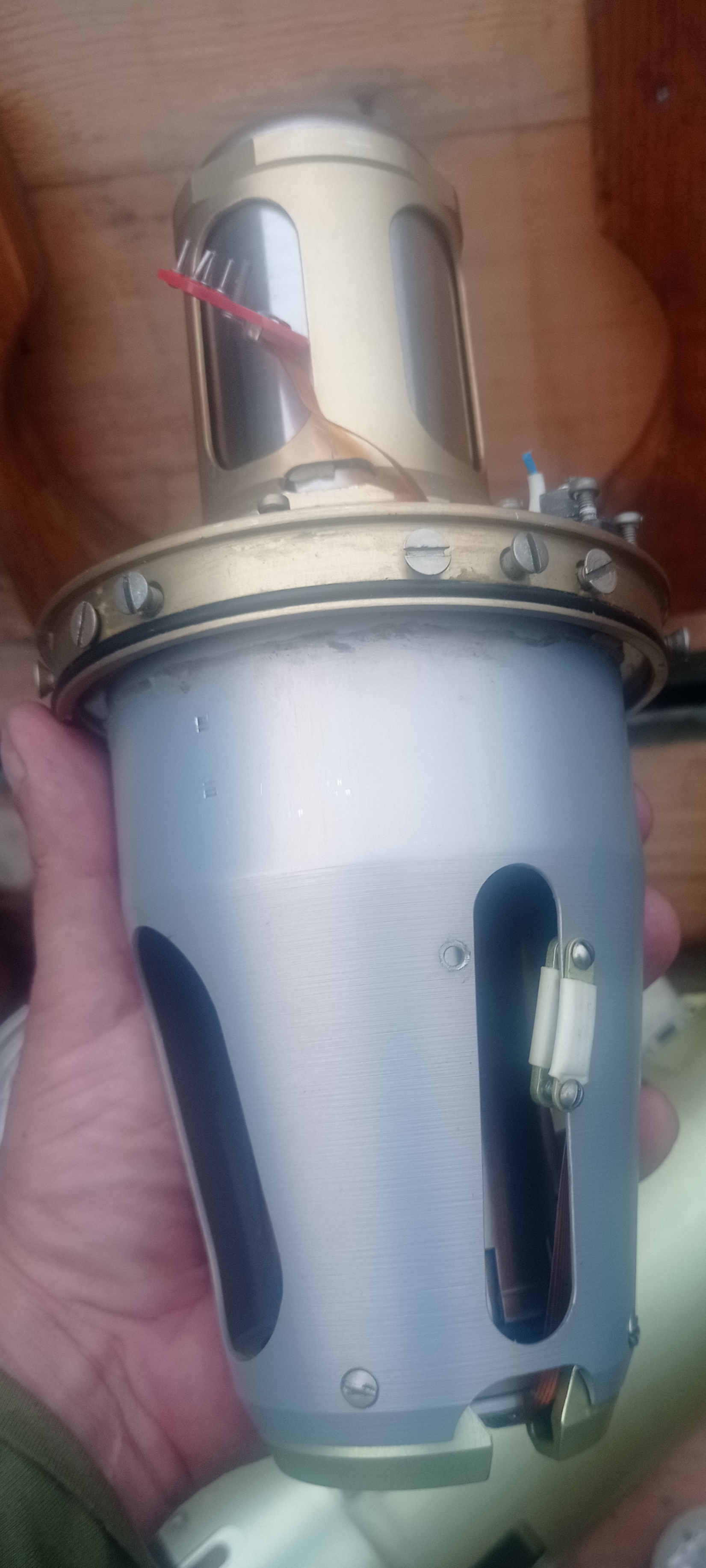

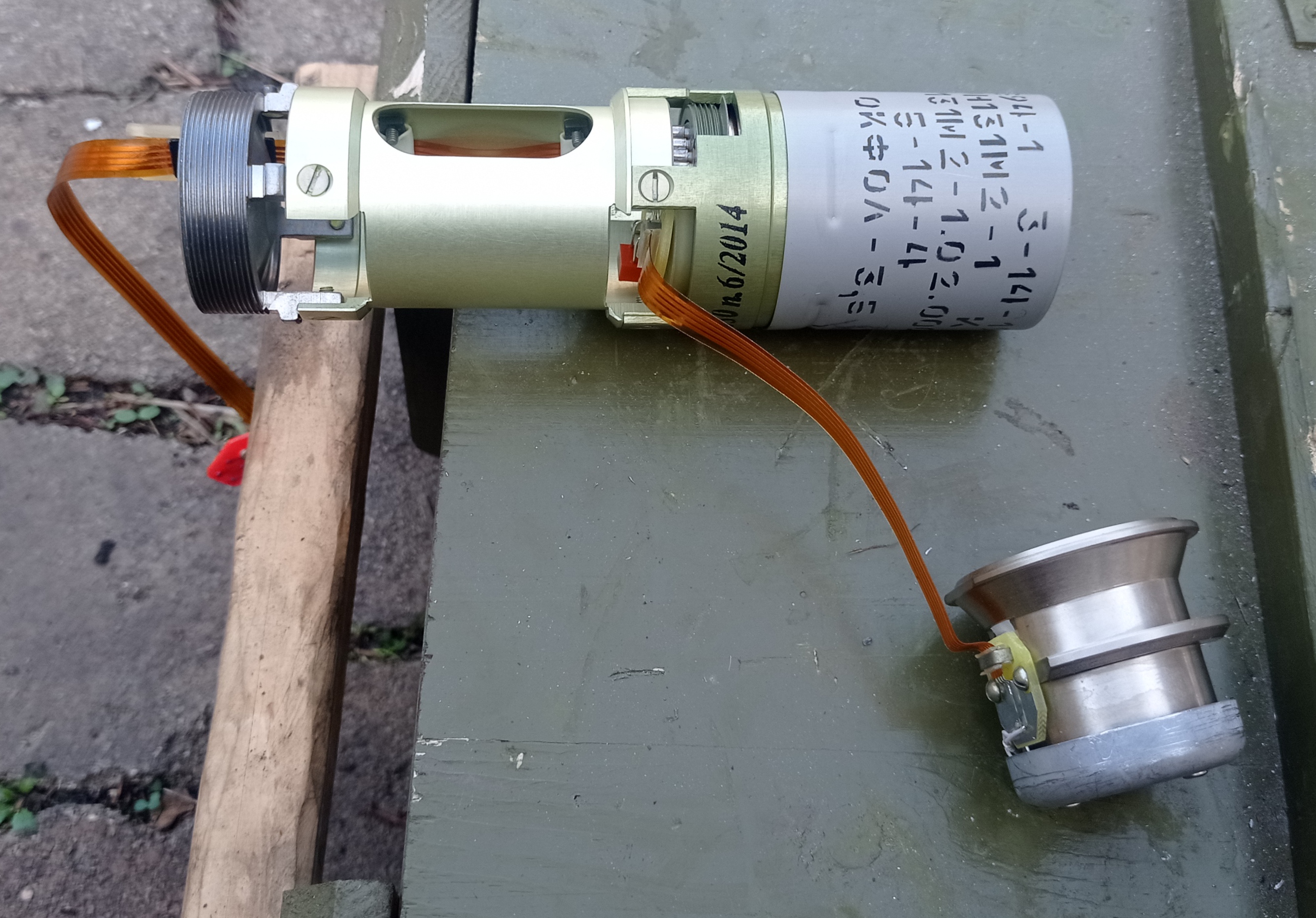

Снимаем все электронные кишки, отделяем допзаряд от блока управления ракетой



Кстати, ни у кого нормальной схемки этой кацапской вундервафли нет? Кроме картинок в интернете и ТТХ.... , а то тут пока сплошное rewerse engineering

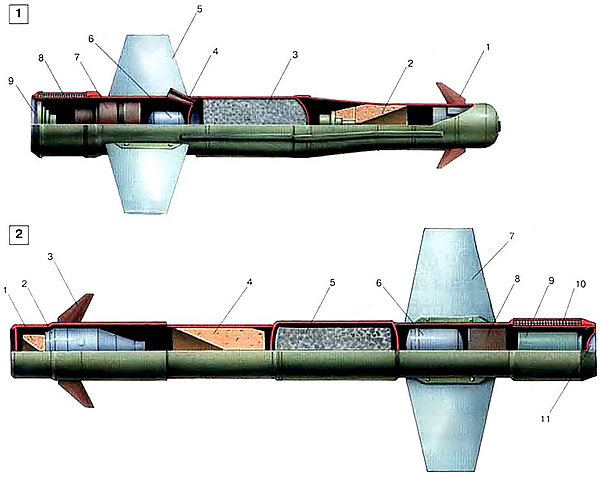

Даже на полуофициальной картинке натыканы какие то левые "важные блоки" которых на боевой ракете и в помине нет
реально смешно

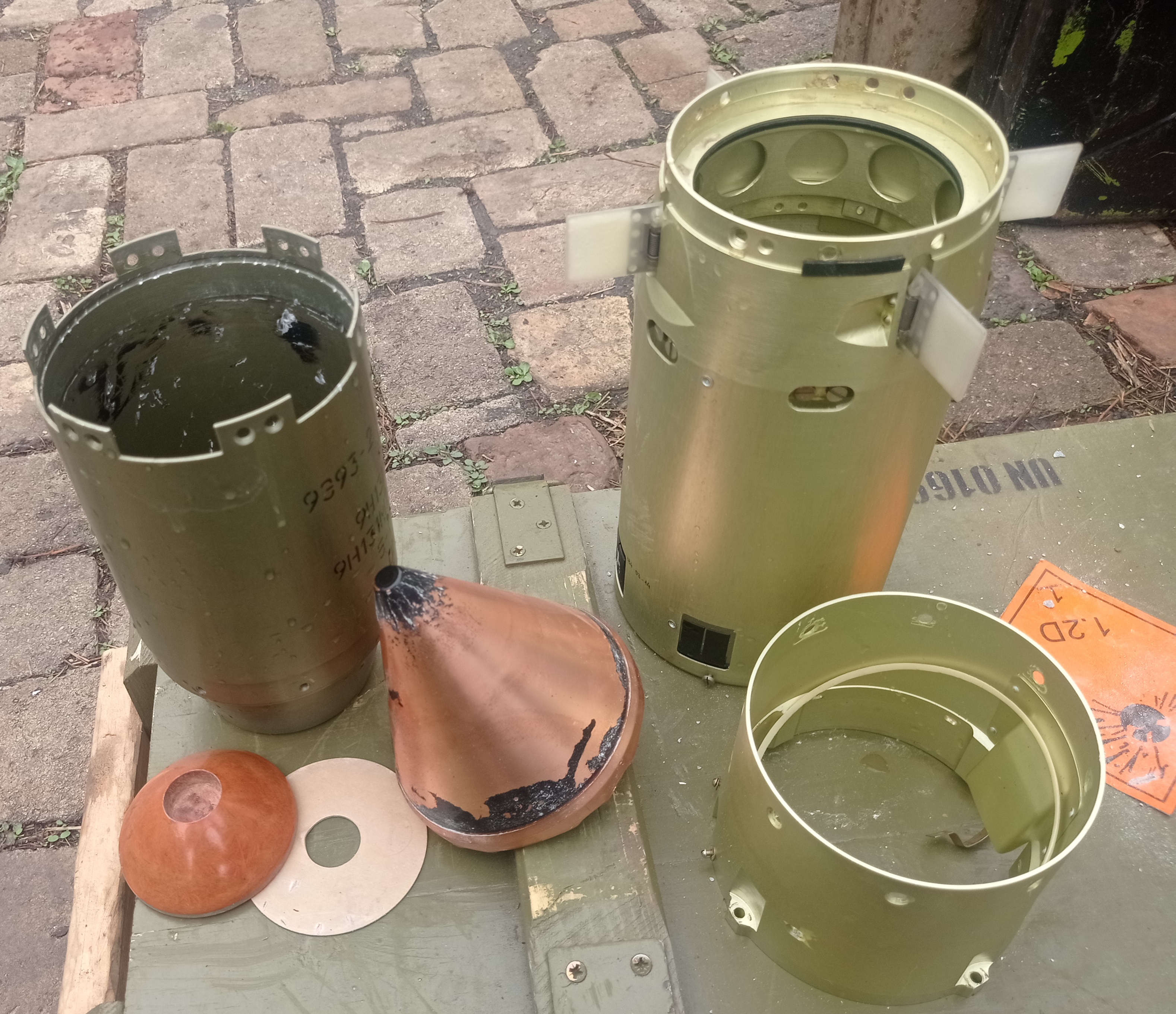

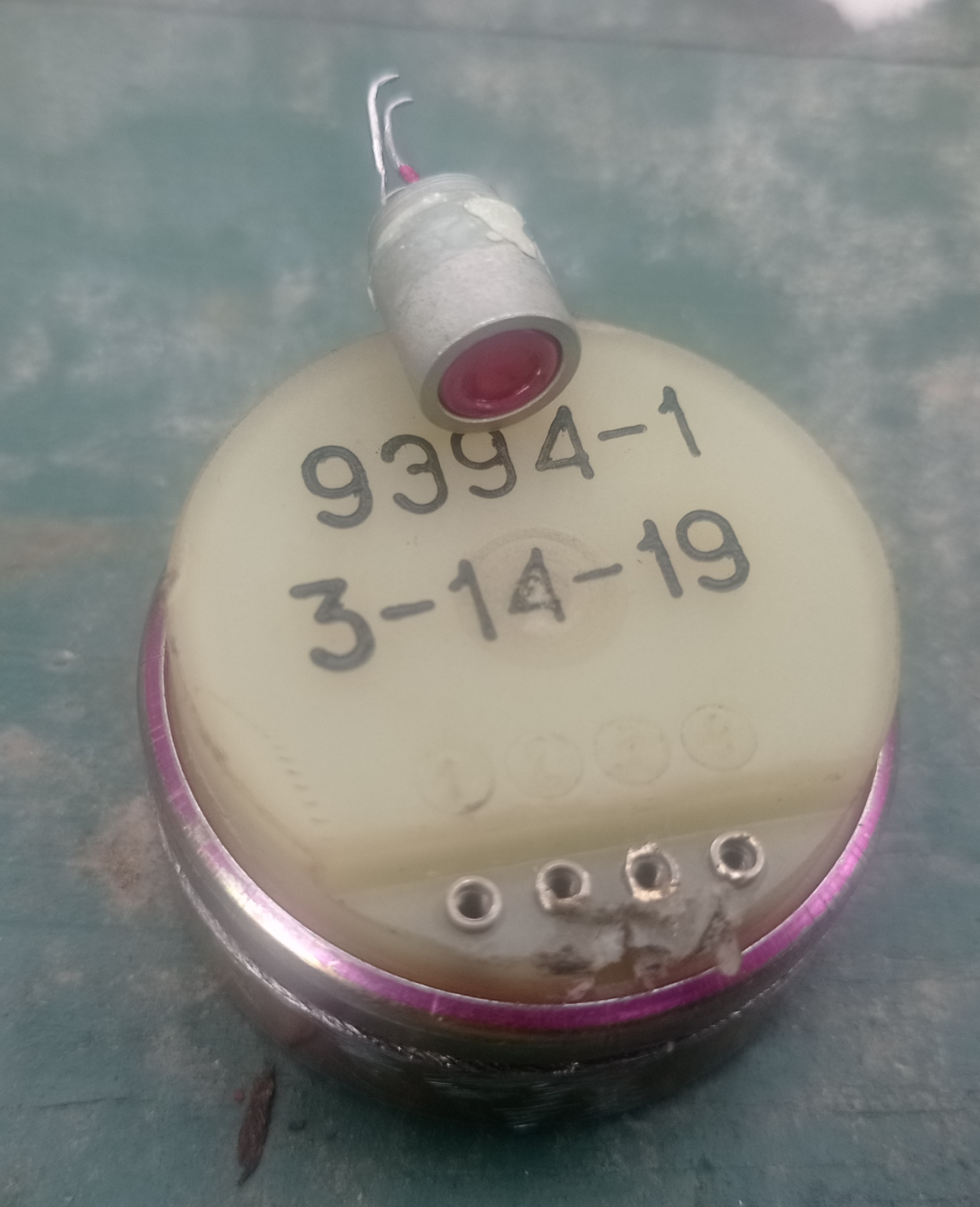

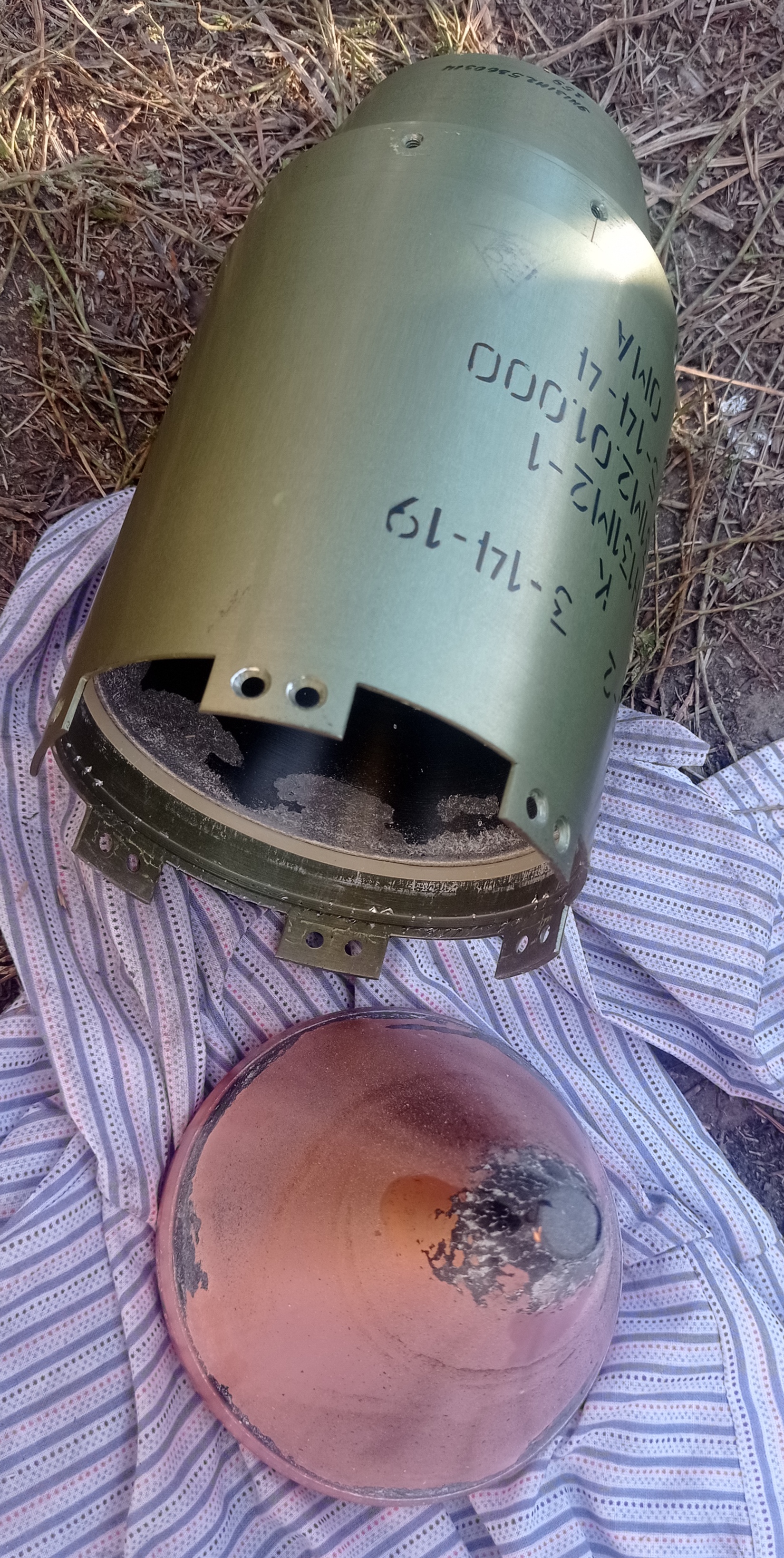

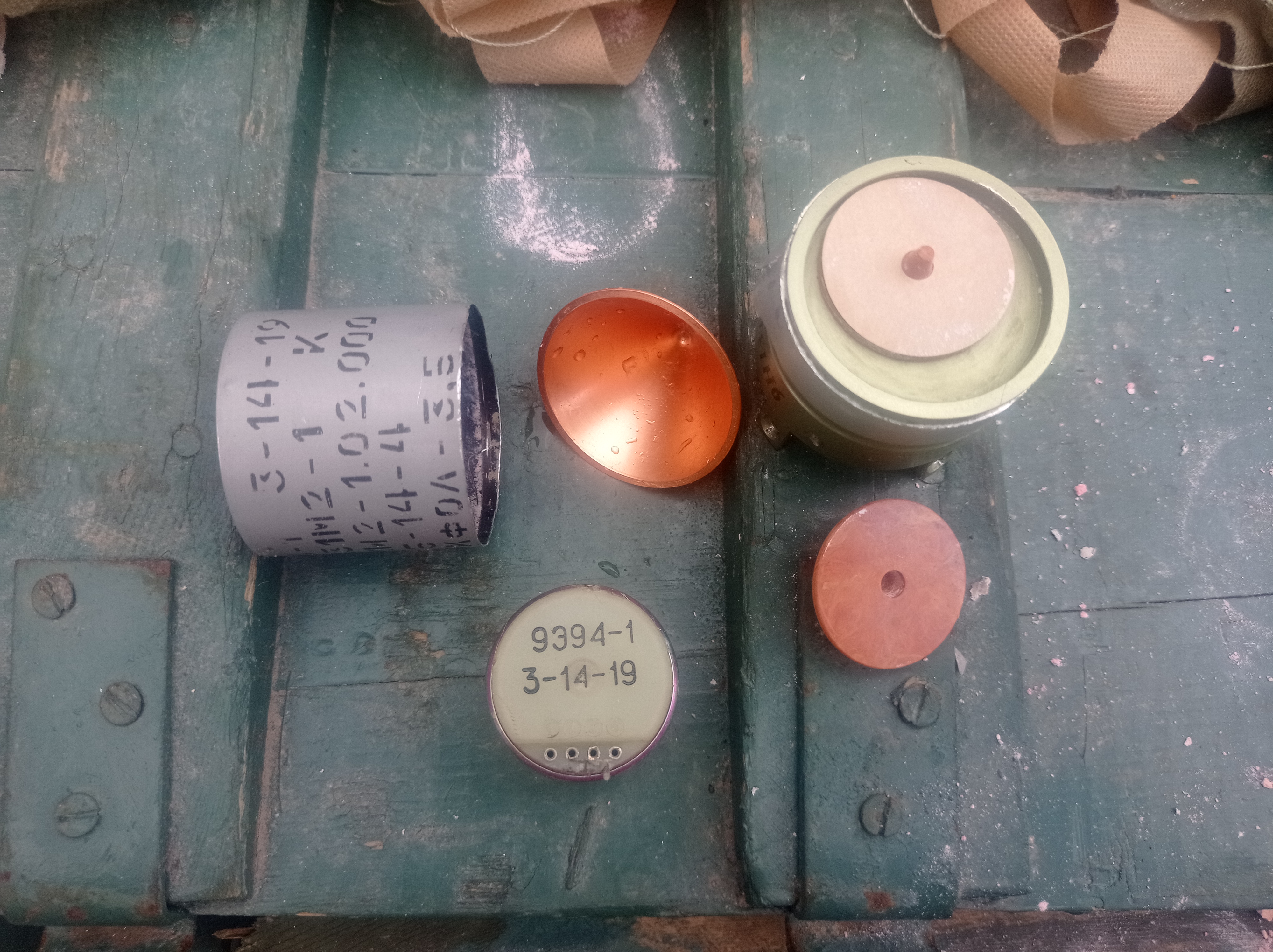

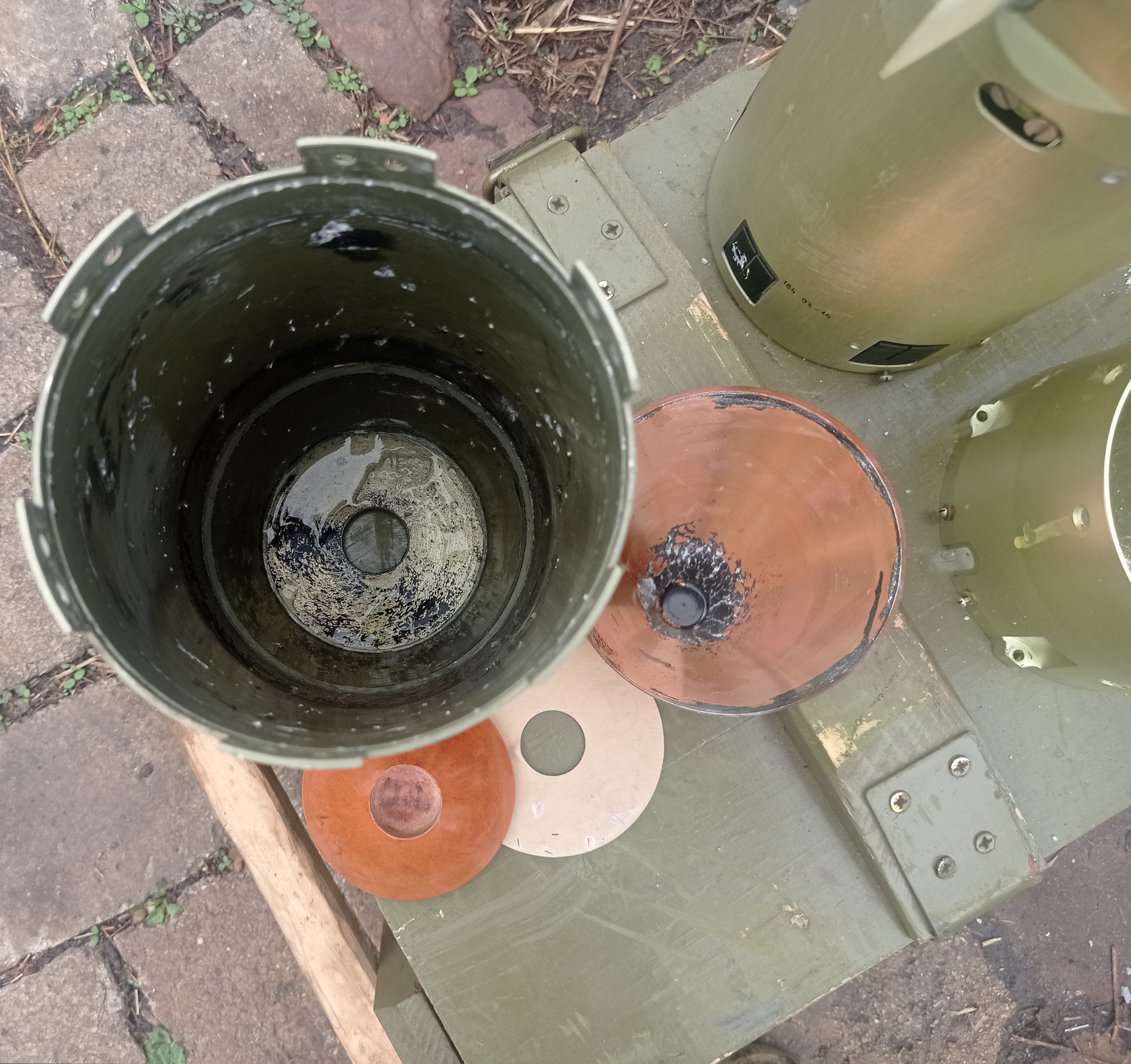

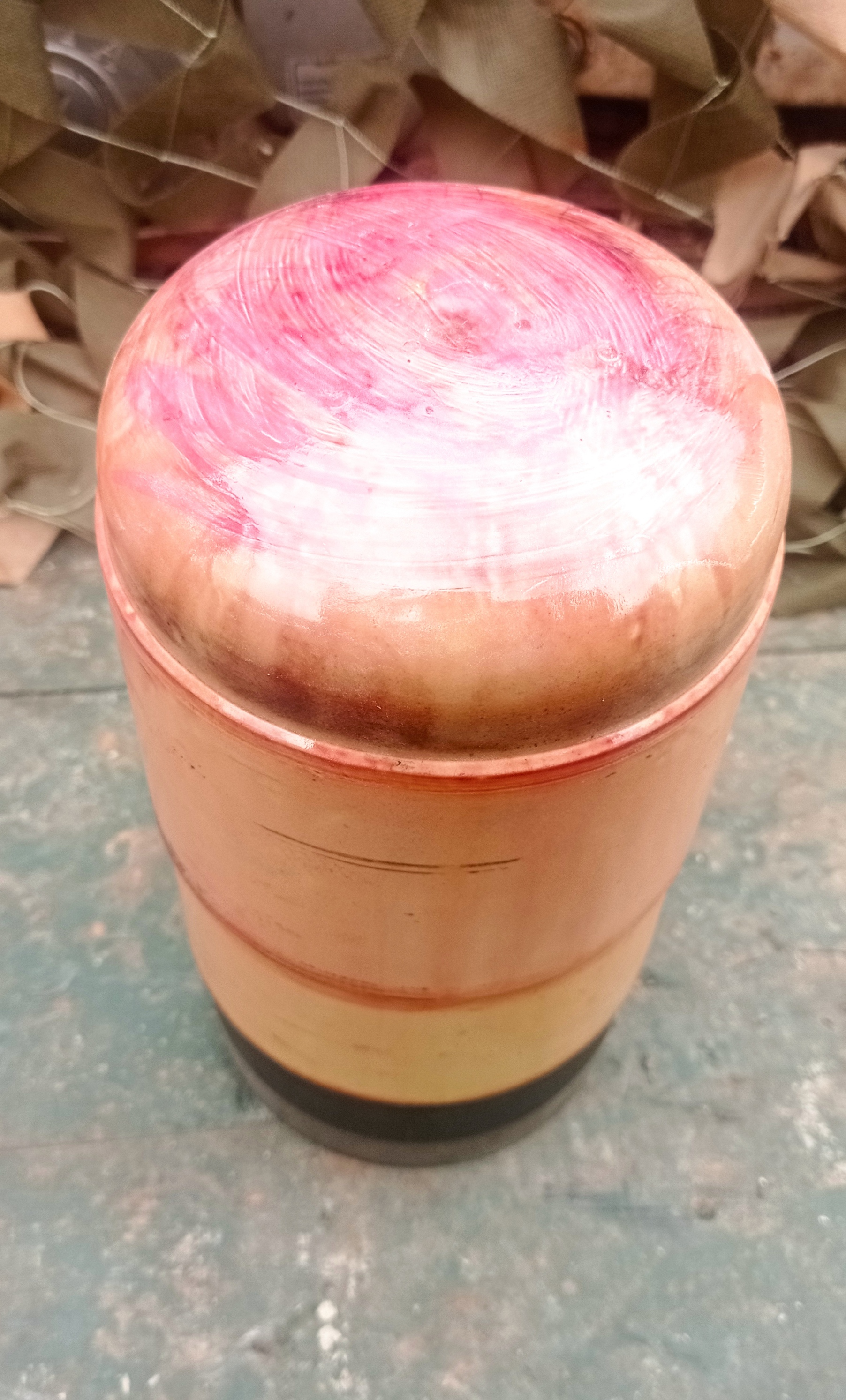

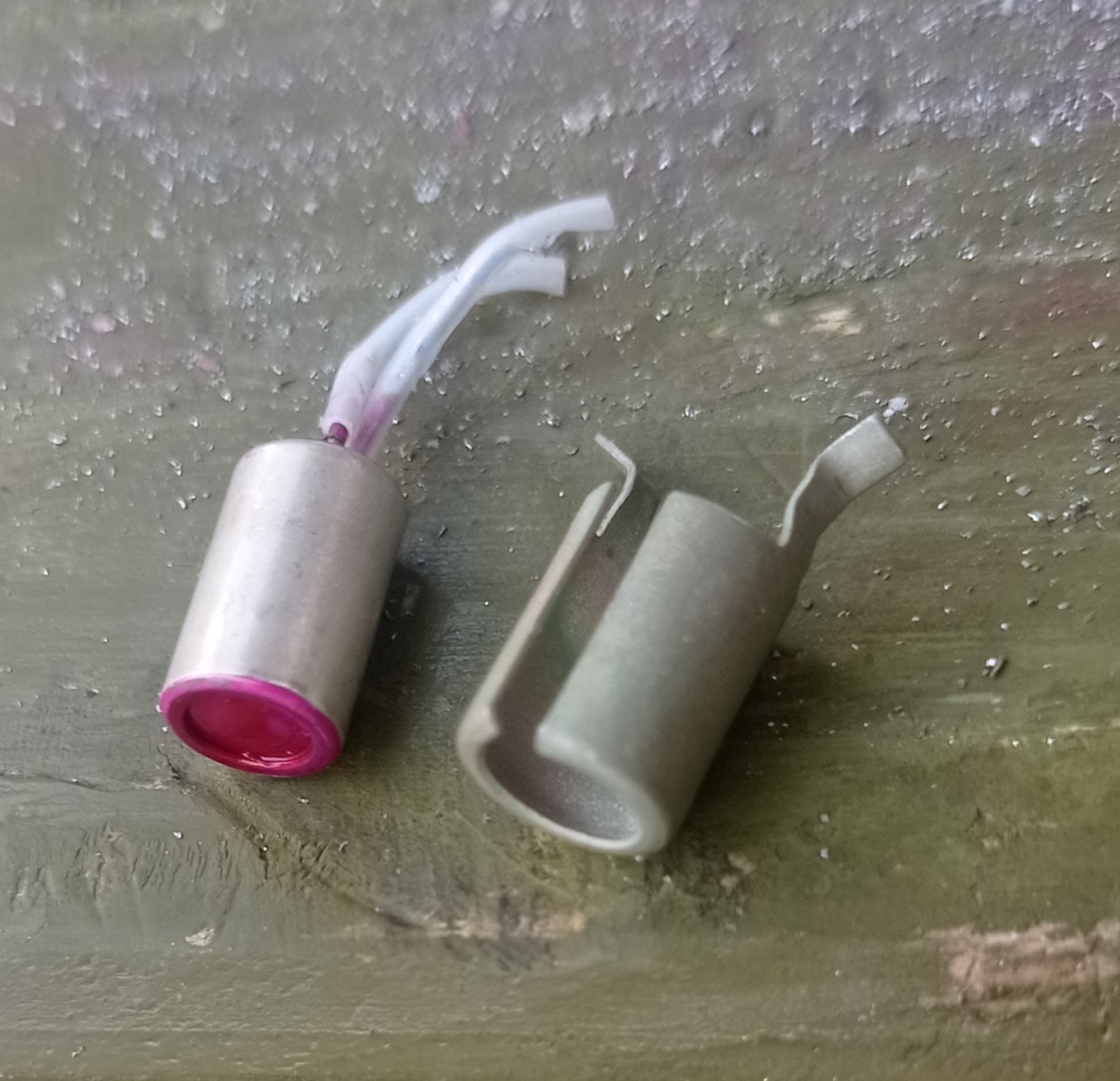

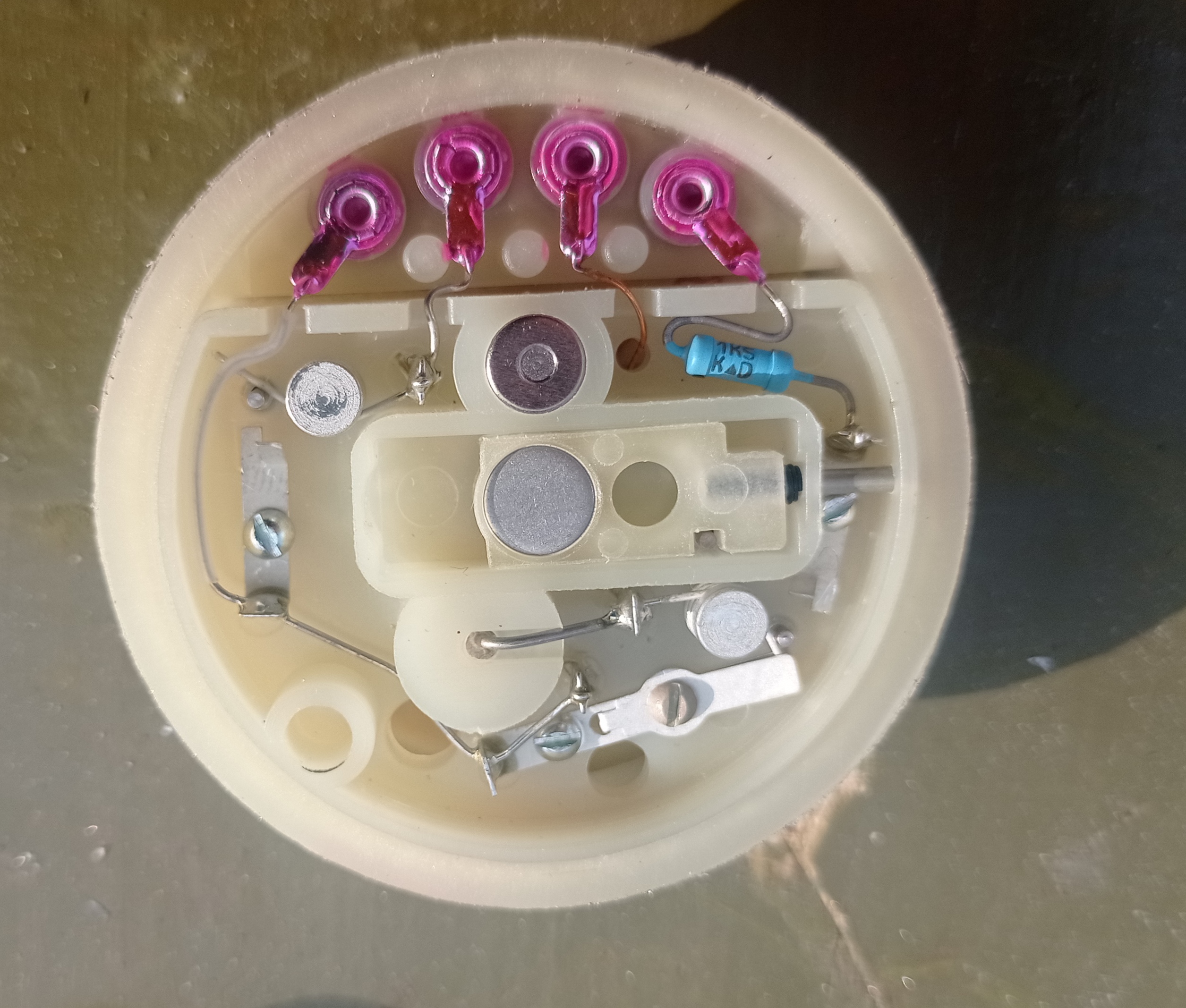

Основной заряд, ПИМ - электродетонатор, кумулятивная воронка.

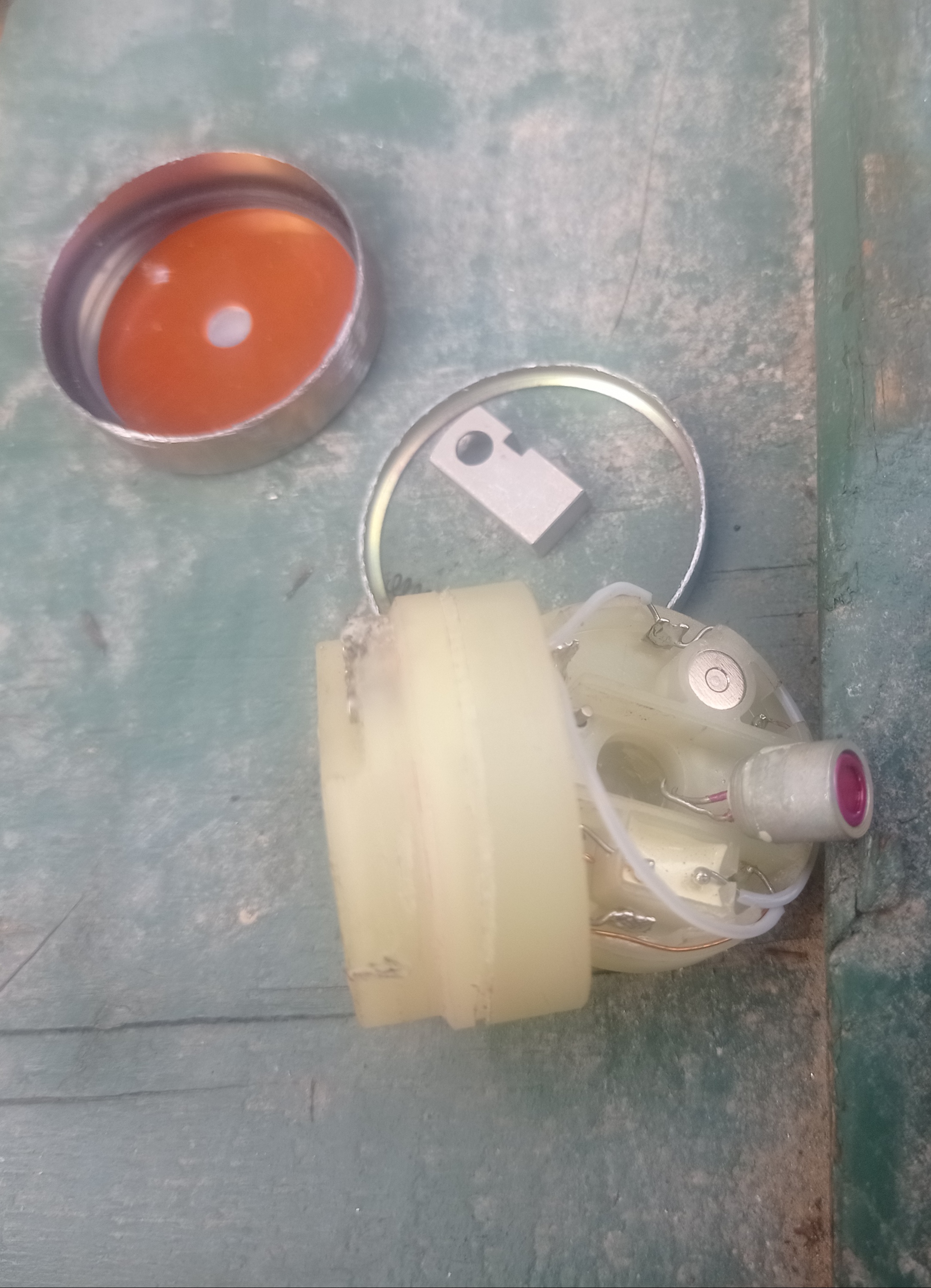

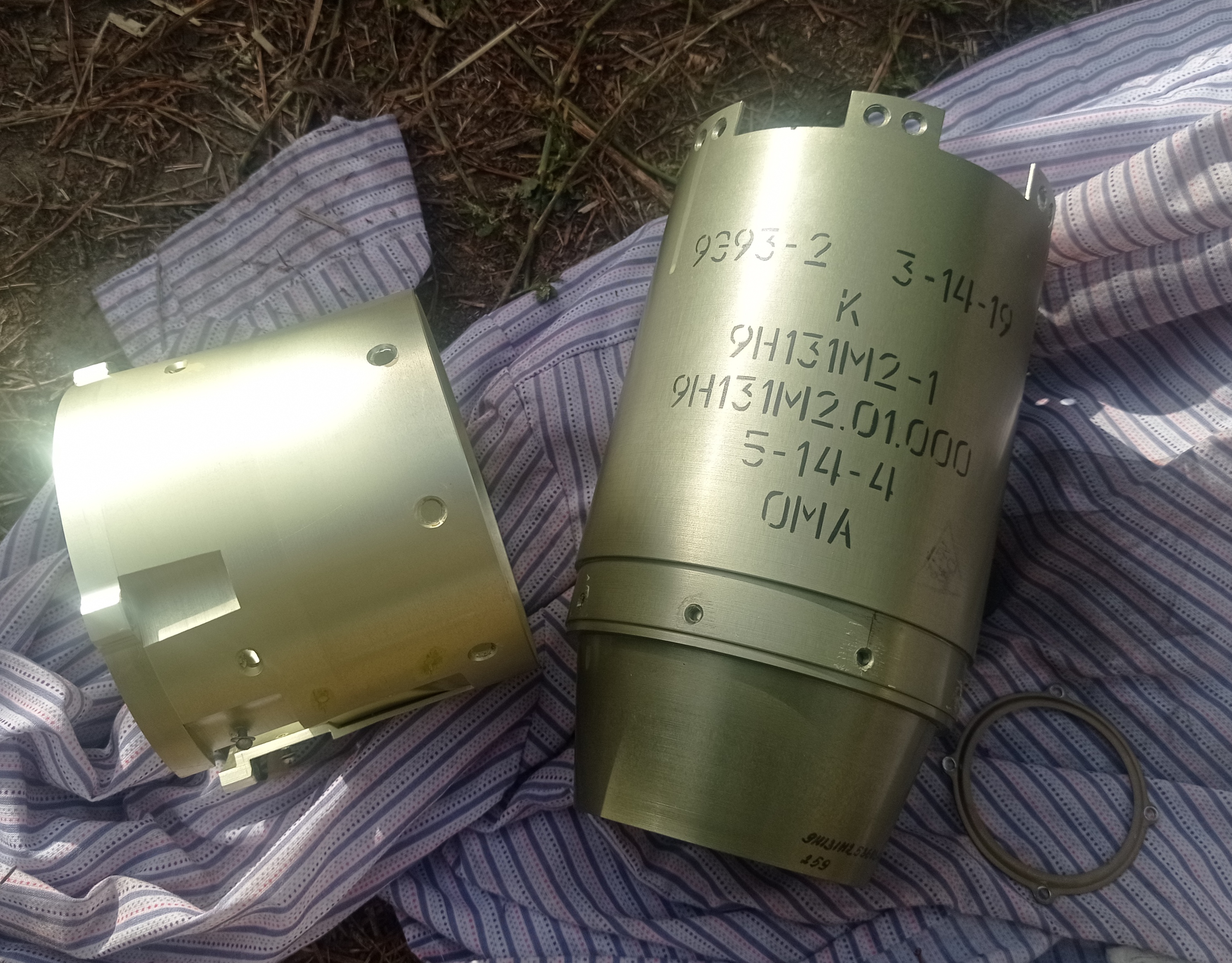

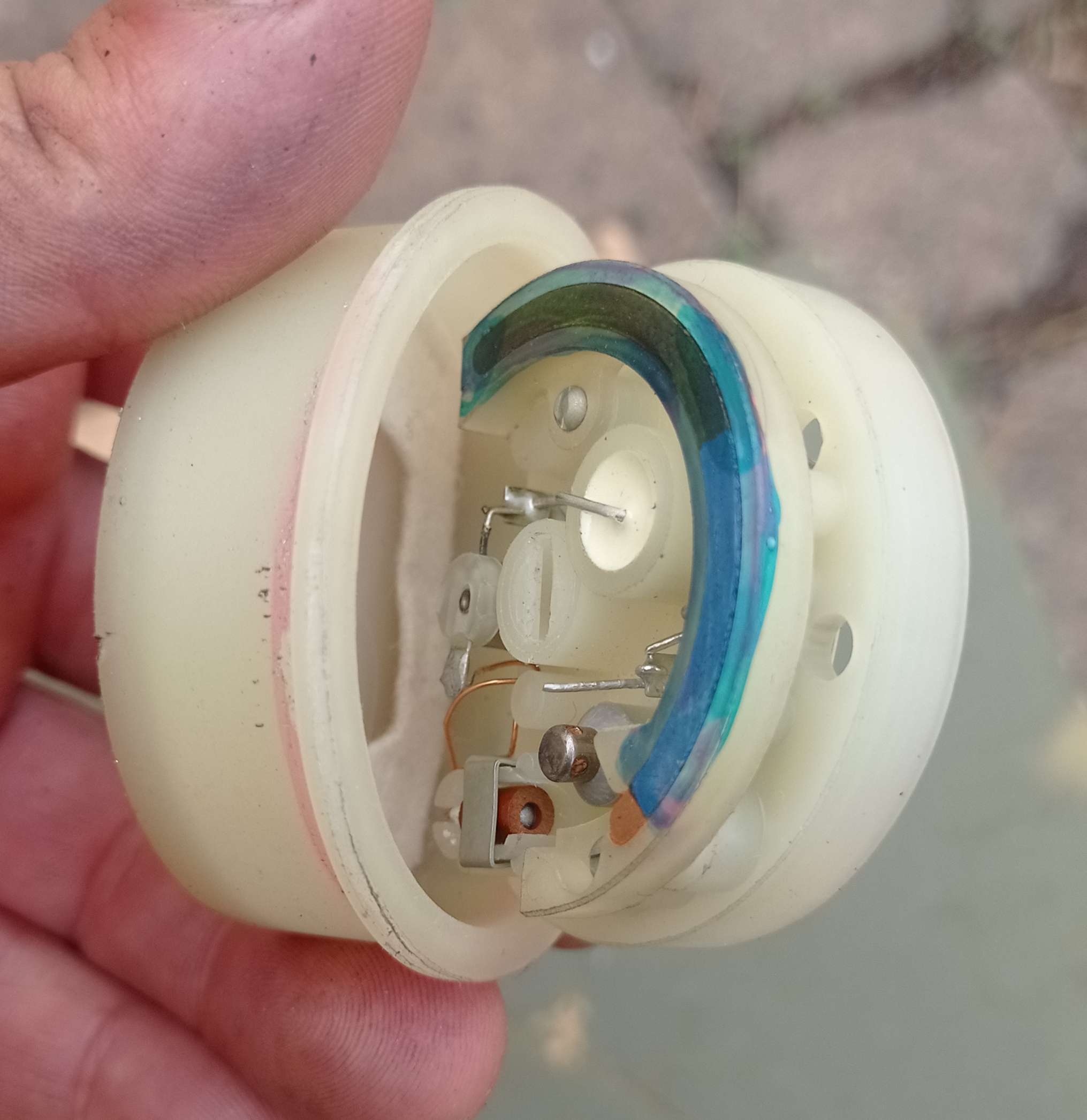

ММГ основного заряда. ММГ пим(предохранительно - исполнительный механизм).

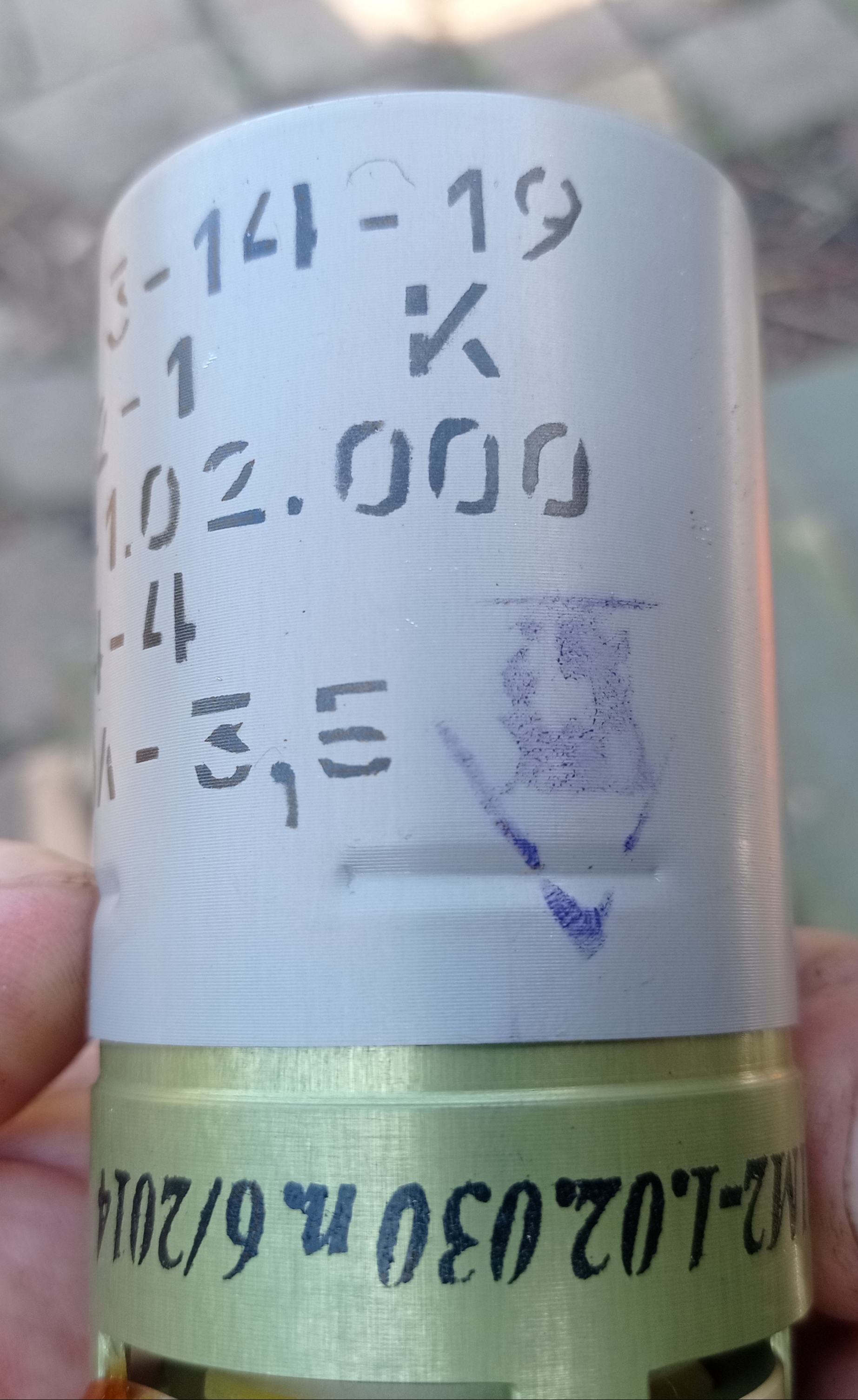

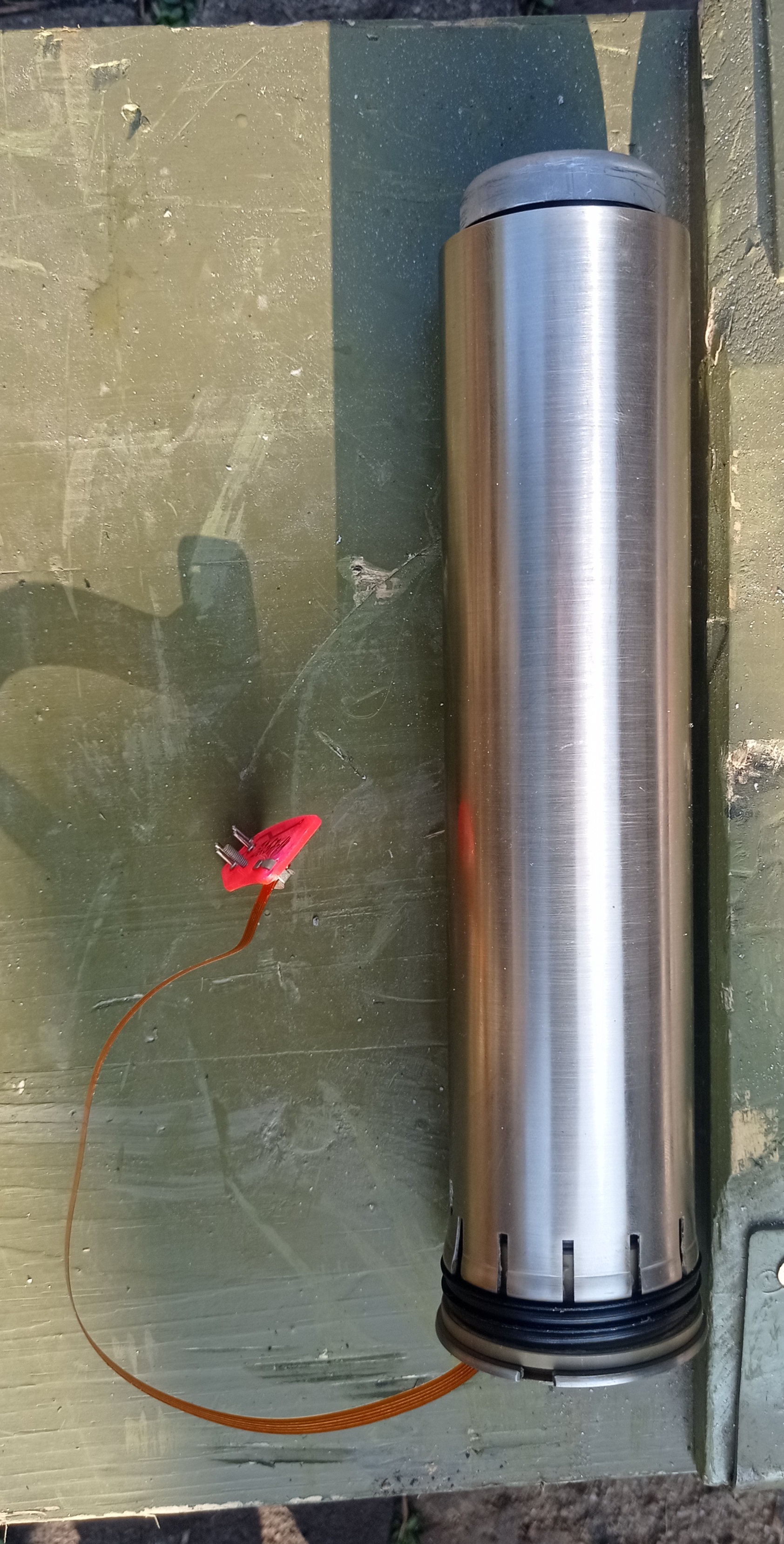

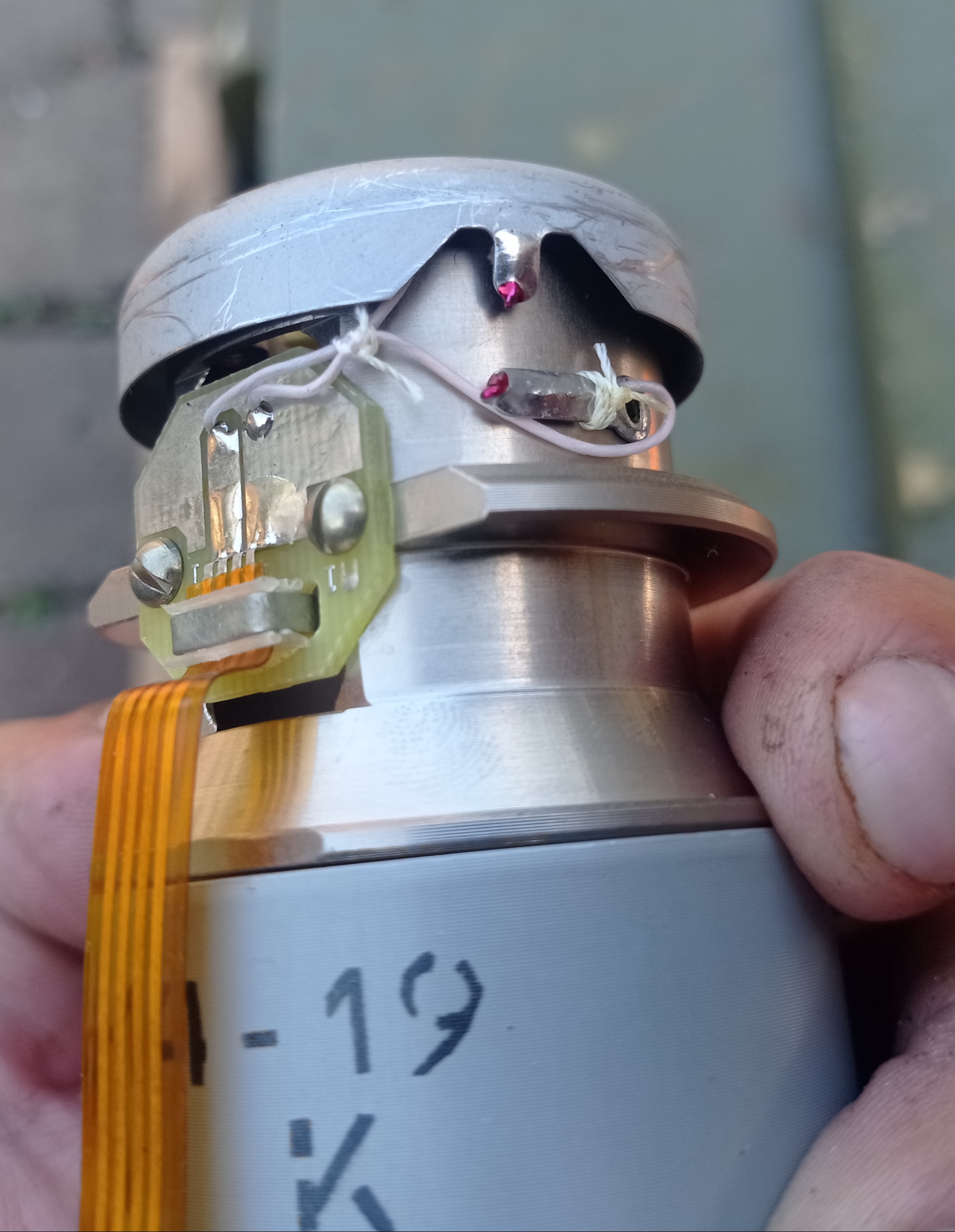

Предзаряд. В нем где-то стоит свой ПИМ.



ММГ маршевого двигателя



ММГ вышибного двигателя



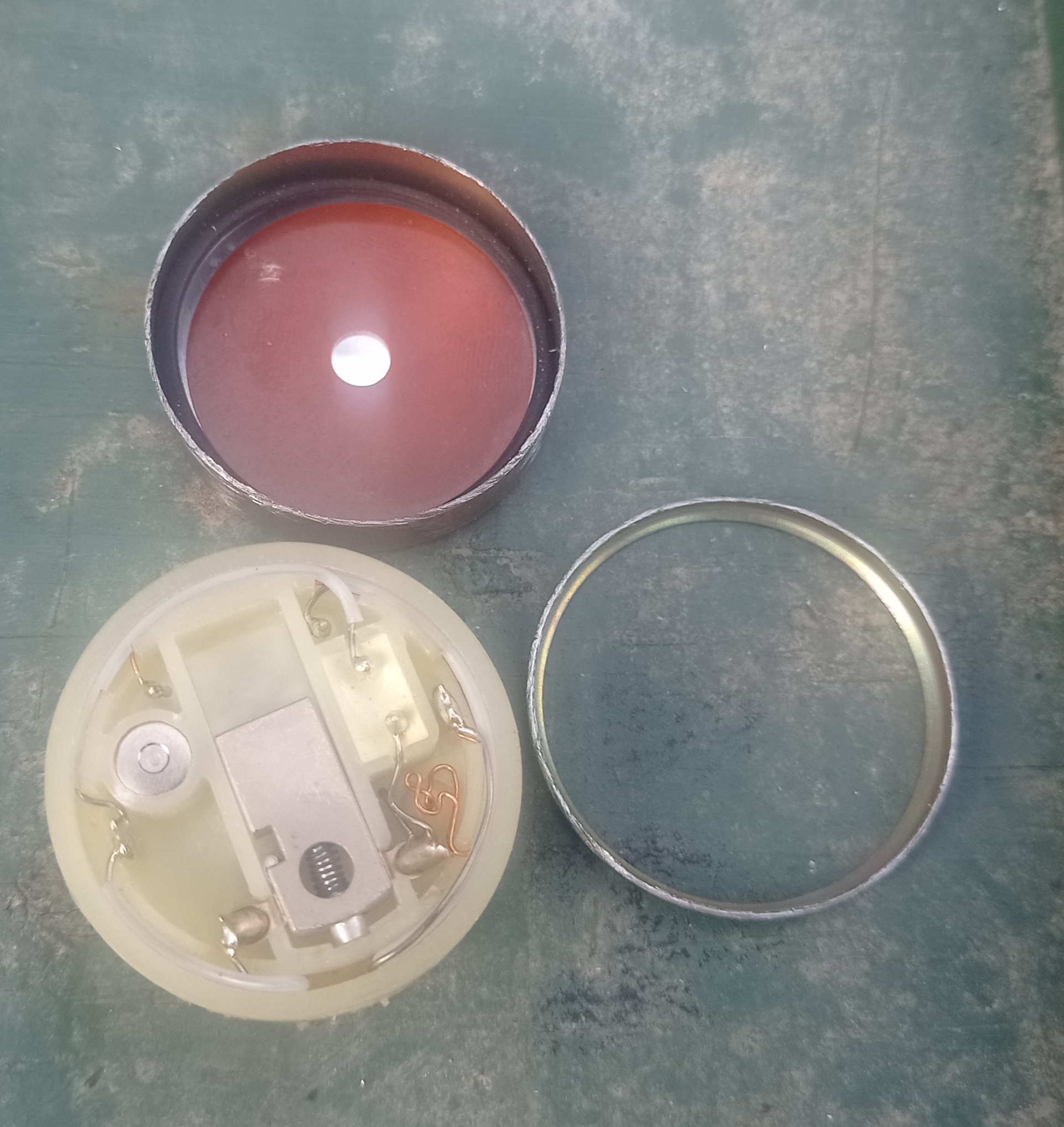

ММГ предзаряда, ММГ ПИМ предзаряда. Можно потихоньку приступать к обратной сборке, поагрегатно...

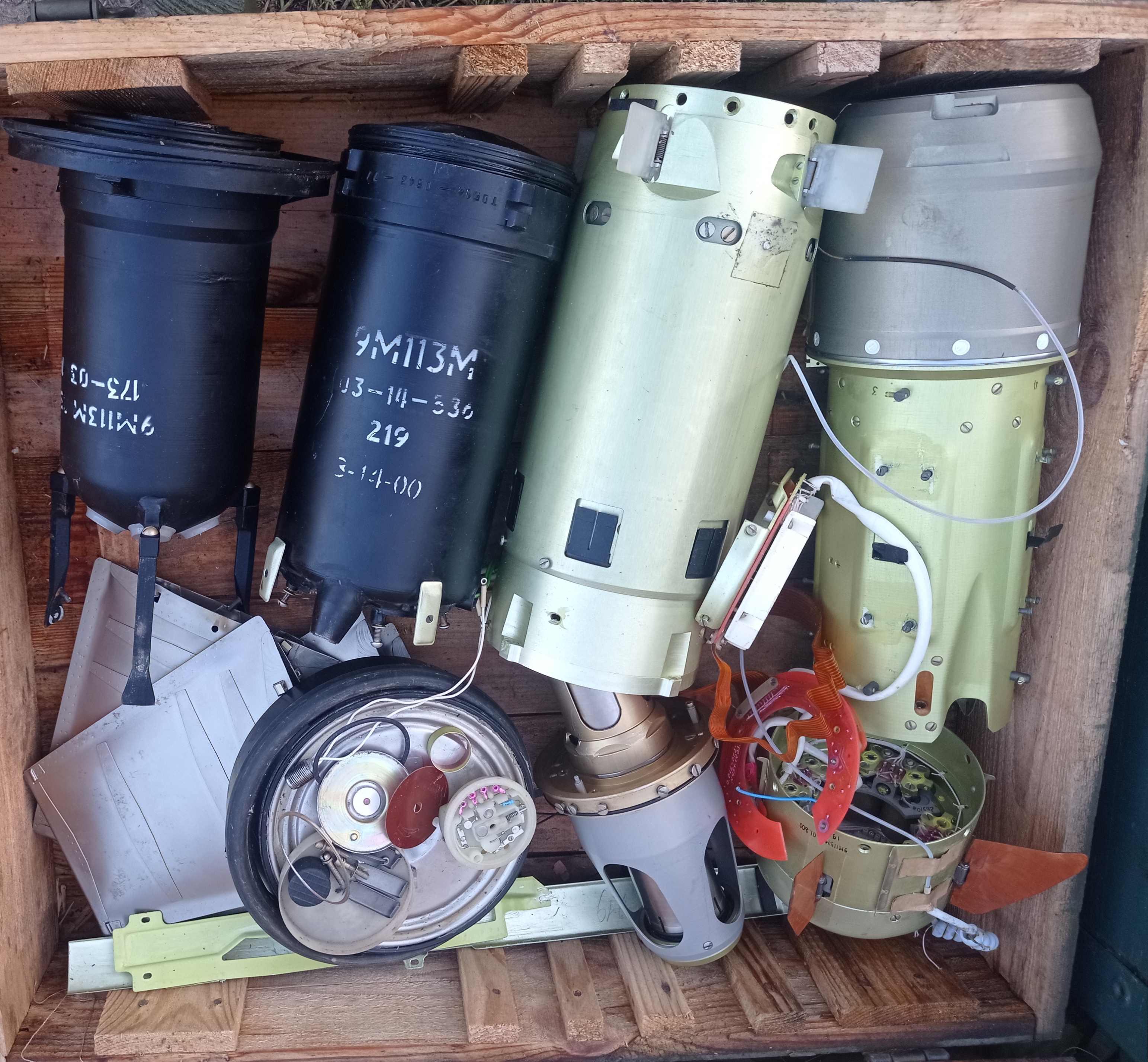

Ну пока поагрегатно в ящике
можно сказать что ММГ готово
поедет в музей вот так



Схемки по-красивше точно ни у кого нет?

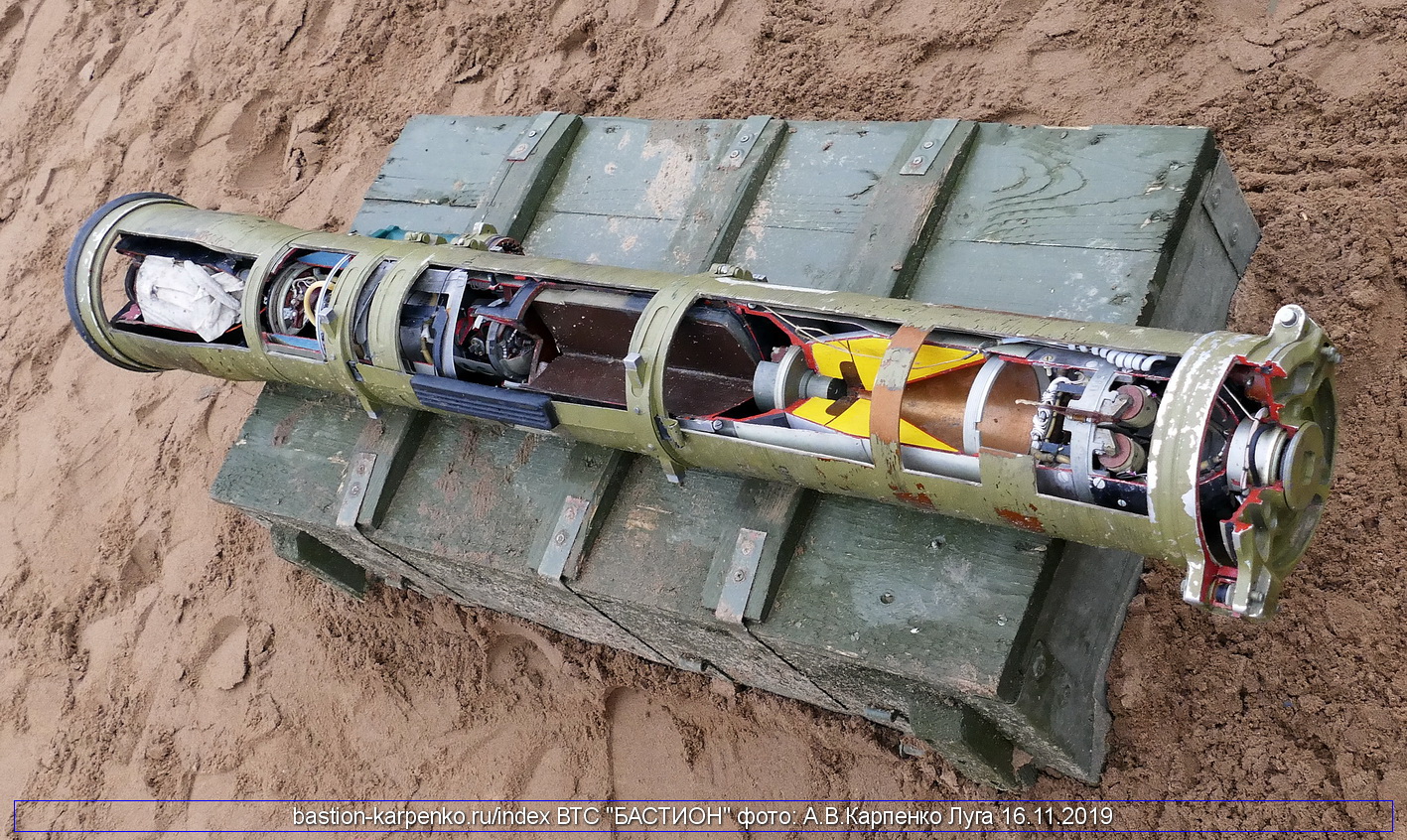

такой разрез
