Противовоздушные замки нацистов: Зенитные башни

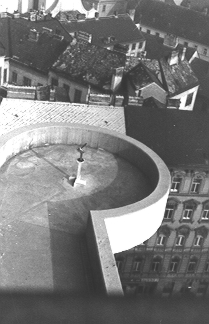

Немного освежу тему-в Вене живы все 6 башен-на 2 из них можно попасть наверх-вид потрясающий-исхитрился сфоткать и ту в которой штаб-фото попозже



Попались фото в эту тему



Камрад bombas-99 забыл о своём обещании ...

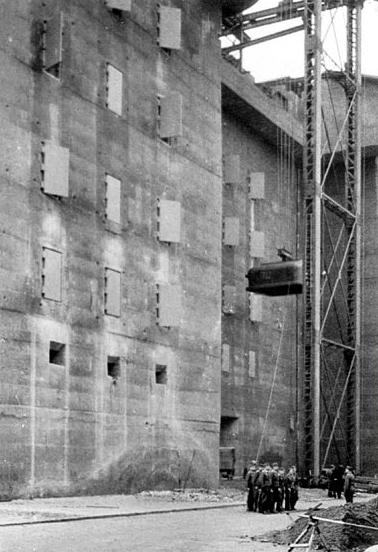

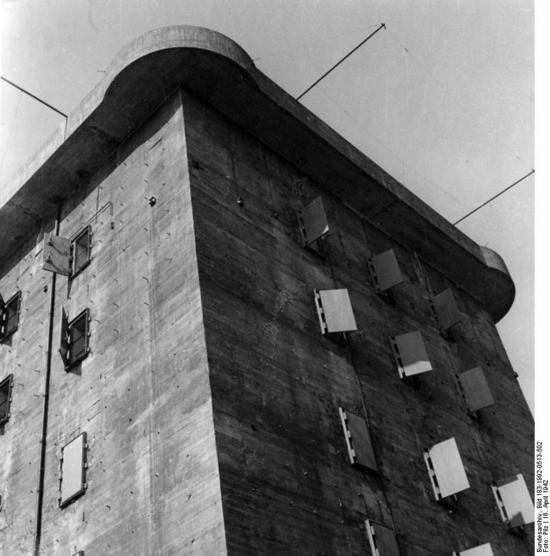

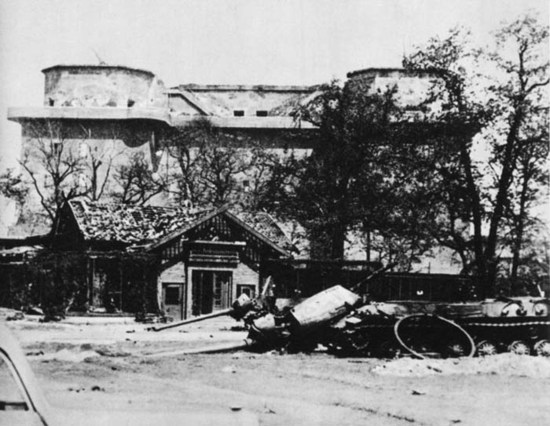

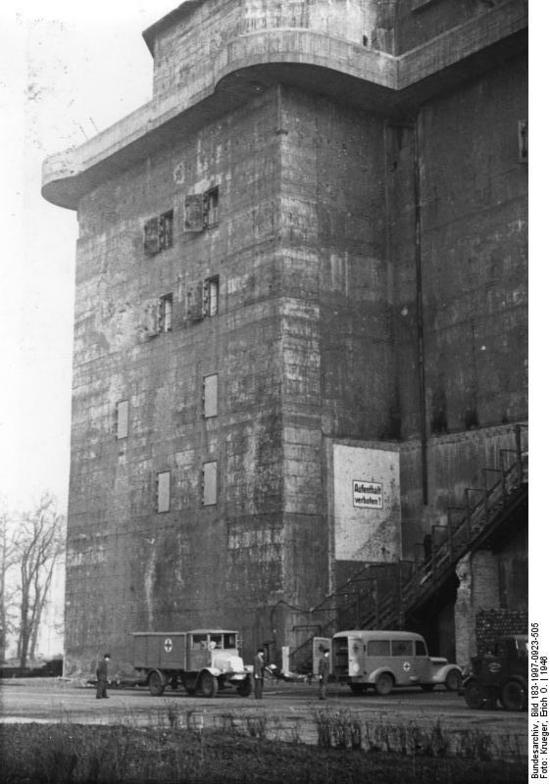

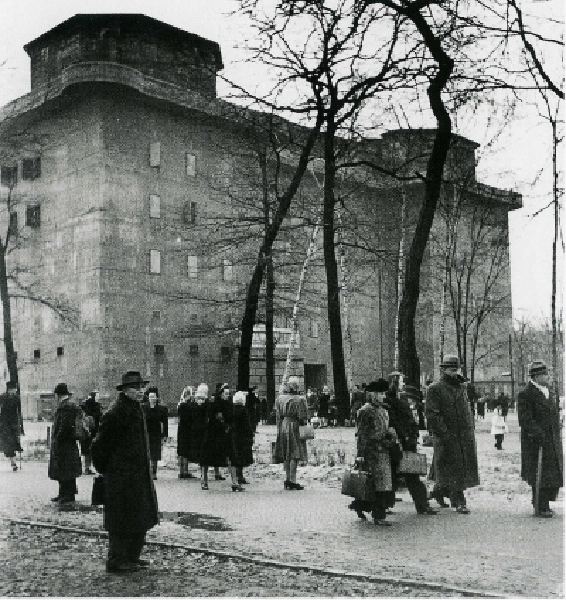

Ну, что ж, начнем потихоньку восстанавливать ранее опубликованное. Итак, фото башни в Берлине, была расположена в зоопарке:

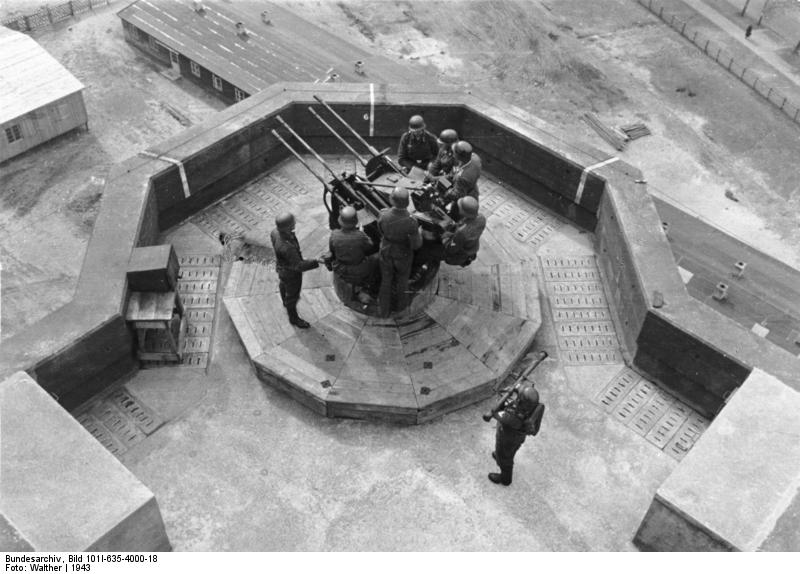

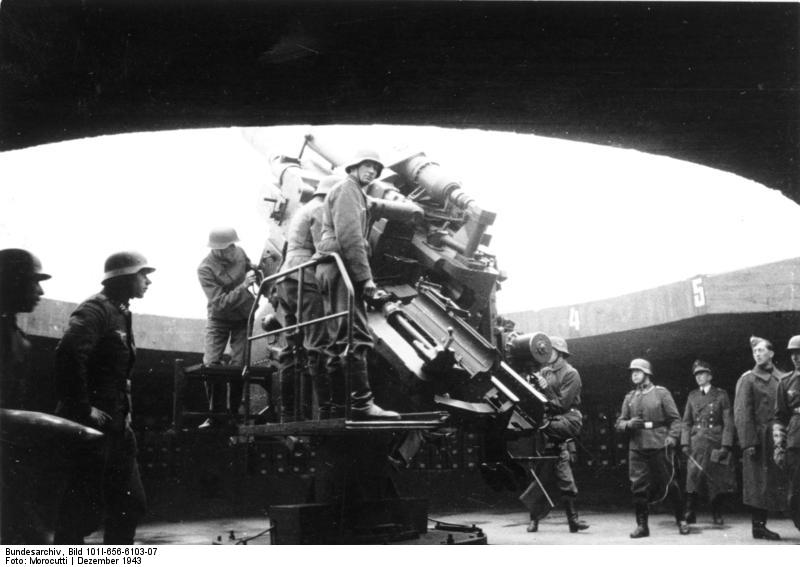

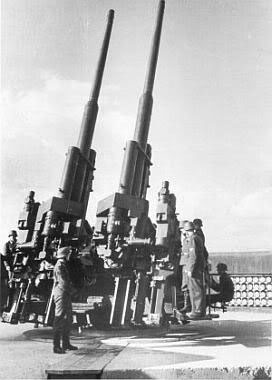

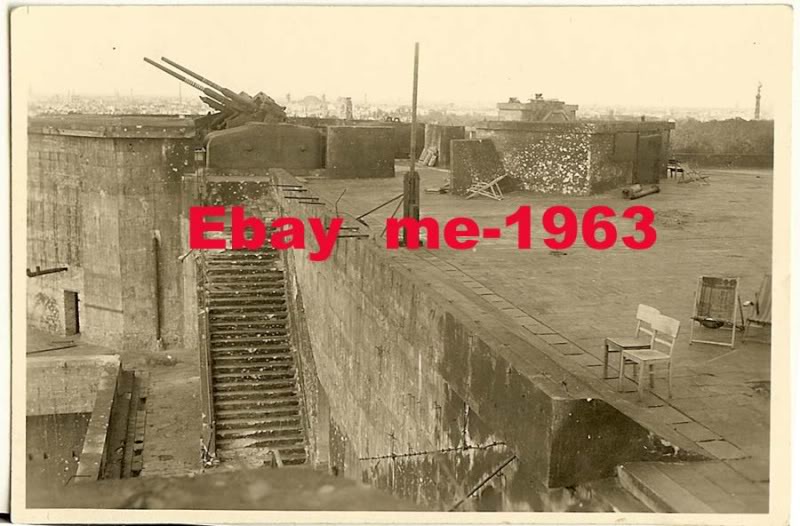

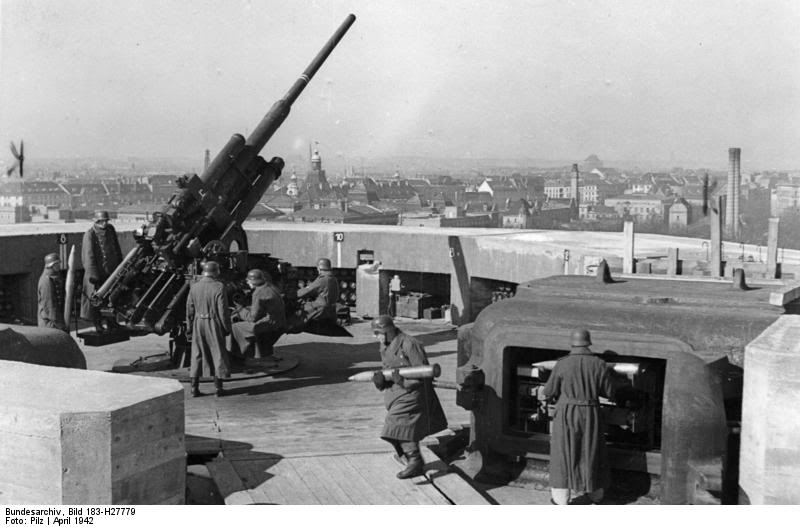

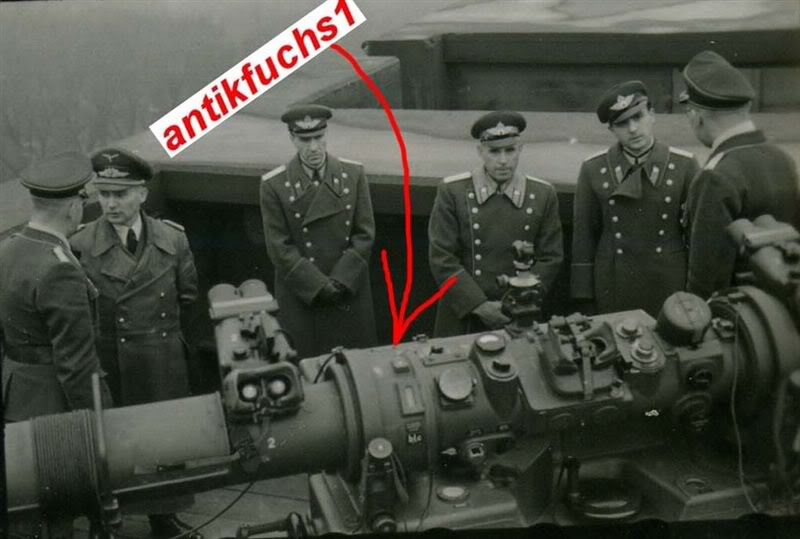

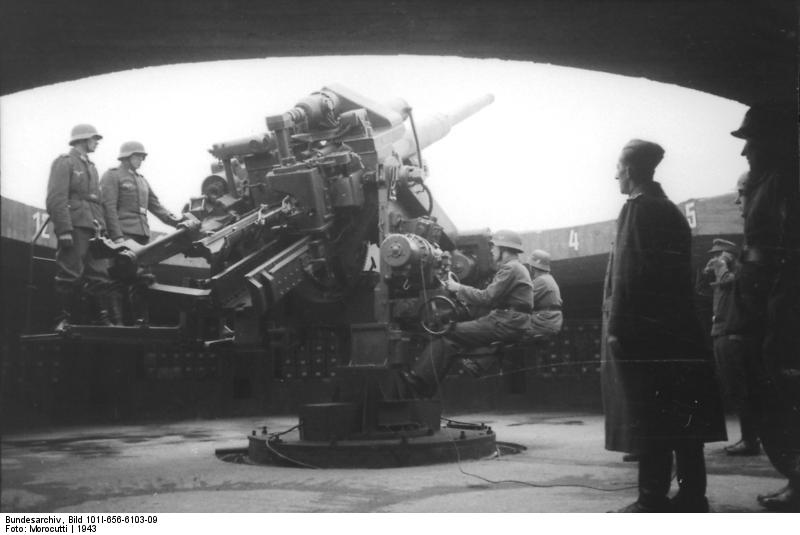

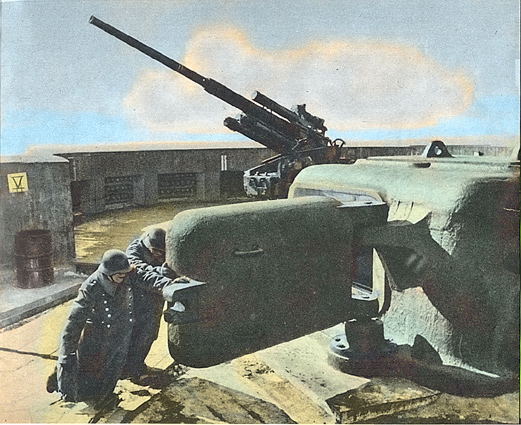

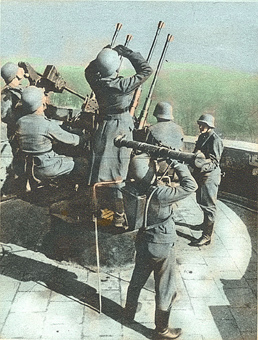

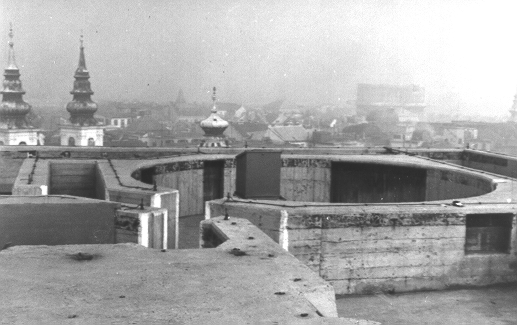

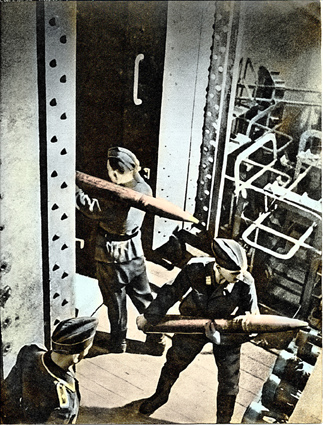

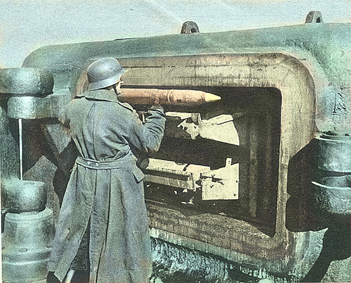

Следующие: вооружение и боевые площадки



И продолжение:



В гигантском бункере нацистов построят одну из крупнейших альтернативных энергостанций Европы
17 ноября 2011 г.

Огромное бетонное укрытие - наследие Второй мировой войны - решено переоборудовать в одну из крупнейших европейских теплоэлектростанций на альтернативных источниках энергии. При этом обновленное здание послужит еще и музеем и центром отдыха.

Как сообщает "Мембрана.ru", строительные работы полным ходом развернуты в титаническом наземном бомбоубежище Flaktürm VI в гамбургском районе Вильгельмсбург. Построенное в 1943 году сооружение вскоре будет превращено в солнечную теплоцентраль и электростанцию.

- А в Дании на мусоросжигательном заводе появится лыжный курорт

Проект под названием Energiebunker развивают компании IBA Hamburg и Hamburg Energie. Станция сможет обеспечивать теплом три тысячи домов, а электроэнергией - тысячу. За счет бункера город сократит выбросы углекислого газа на 6600 тонн в год

Немецкие инженеры намерены установить на крыше и южной стороне здания фотоэлектрические батареи и солнечные тепловые коллекторы общей площадью в 3500 квадратных метров.

Эти панели смогут поставлять в электрическую сеть мощность 110 киловатт, а в тепловую сеть - 0,6 гигаватта. Но наружной энергетической системой дело не ограничится.

Внутри колоссального куба авторы проекта собираются разместить несколько комбинированных котельных. Они будут питаться древесными отходами (выдавая 10,5 гигаватта тепла и электричества) и биогазом (еще 3,7 Гвт).

Интересно, что "энергетический бункер" после реконструкции послужит не только теплоэлектроцентралью. В одной из его башен разместится музей, рассказывающий об истории этого сооружения и жизни города в годы войны.

А на гигантской крыше бункера, на высоте более 30 метров, архитекторы запланировали смотровую площадку и кафе, из которого откроется великолепный вид на город.

Кстати, об истории. В 1947 году британские военные попробовали взорвать этот бункер, но его наружные стены выстояли. Правда, при этой неудачной попытке сноса были очень серьезно повреждены внутренние помещения. Потому сейчас строители заняты очисткой убежища от тонн камней и бетонных обломков.

Авторы проекта видят в судьбе здания немало символов. В годы войны оно служило укрытием для десятков тысяч людей, помогало защищать город от налетов британской авиации. Тогда на крыше бункера были установлены пулеметы и скорострельные пушки ПВО.

Более шести десятков лет этот гигант простоял пустой и заброшенный, постепенно меняя цвет с серого на зеленый (часть его крыши и фасадов успела зарасти травой и мхом).

Теперь же бункер превратят в символ защиты экологии Гамбурга и передовой объект "зеленой энергетики". Одновременно так удастся спасти это здание от разрушения и сохранить примечательный кусочек истории для потомков.

Перед нами, к слову, не первый случай переоборудования нацистского бункера. Например, в городе Хамм аналогичное бомбоубежище архитекторы превратили в оригинальный коттедж, бережно оставив нетронутой основу бункера, лишь дополнив его современной начинкой.

Так же намерены поступить и инициаторы проекта Energiebunker. Несмотря на солнечные панели, общий вид сооружения, с его толстыми бетонными стенами почти без окон, по-прежнему останется довольно мрачным, под стать первоначальному назначению исполина.

По плану партнеров, в апреле 2012-го должен пройти ремонт фасада бетонного монстра. В первой половине того же года рабочие смонтируют оборудование комбинированной теплоэлектростанции и подведут тепловые сети. В конце 2012 года должно стартовать теплоснабжение района от нового объекта, а позже и электроснабжение.
Взято здесь : http://realty.newsru.com/article/17nov2011/bunker



По этой ссылке о том же.
http://www.membrana.ru/particle/17125
Много фото современного состояния бункера+ неплохая 3D модель с виртуальной прогулкой по бункеру



В апреле 1945 года когда шли бои по освобождению Вены, командная башня получила три попадания советских снарядов в верхнюю часть. Один из них был бетонобойным калибра 152 или 203 мм. он пробил стену её толщина в том месте составляла 1.5 метра.

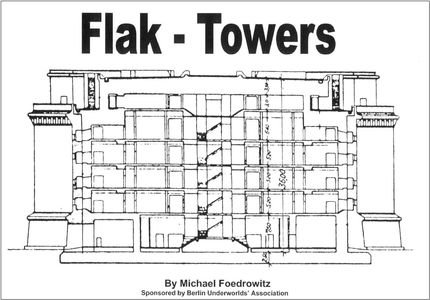

По структуре башни:
Командная башня третьего поколения.
Высота 51 метр, ширина 15м. длина 31м.
Толщина внешних стен 2.5 метра, толщина верхнего перекрытия 3.5метра.
башня разделена на 11 уровней, на уровне 10 этажа находится нижняя боевая платформа с четырьмя угловыми барбетами для мелкокалиберных зениток.

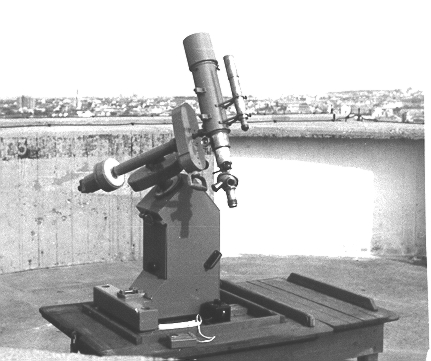

На крыше находился кран для подъёма оборудования, радар "Вюрцбург Гигант" и дальномер.

Однотипной с ней является башня в Эстергазипарке, или штифкасенская или же монастырская башня. Которая ниже на 4 метра, не имеет балок для лесов, барбеты без угловых подпорок и на крыше имеются три позиции для мелкокалиберных зениток, плюс разница входных блоков, и отсутствие на малой боковой стене оконных проёмов.

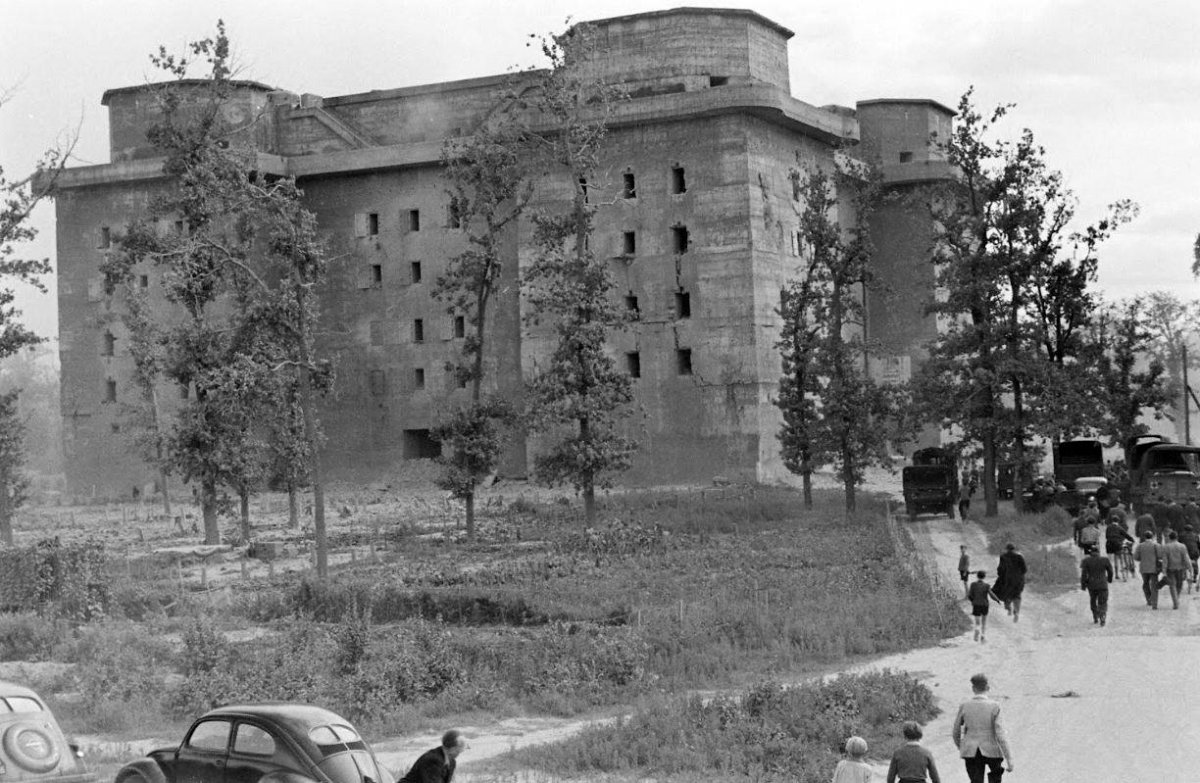

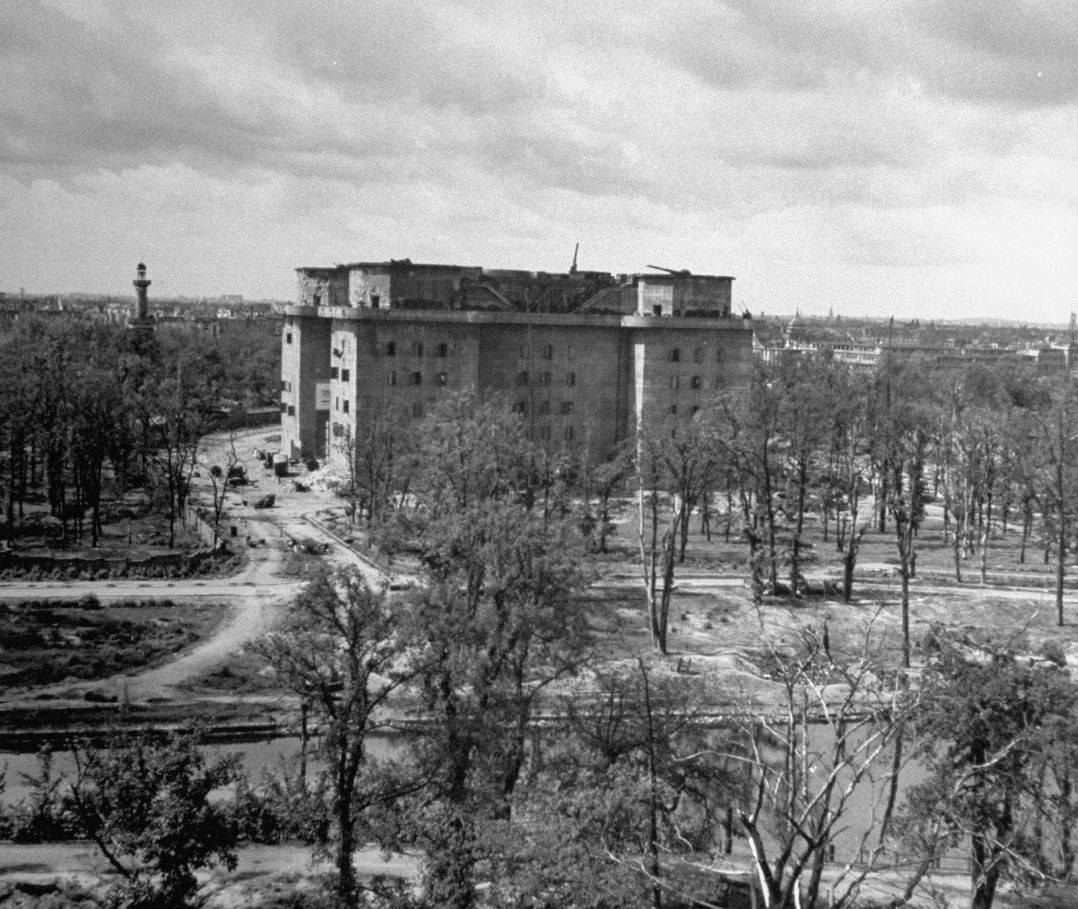

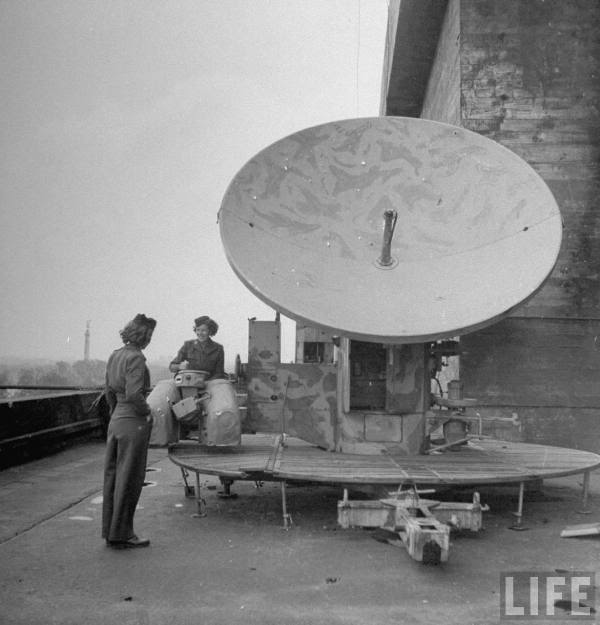

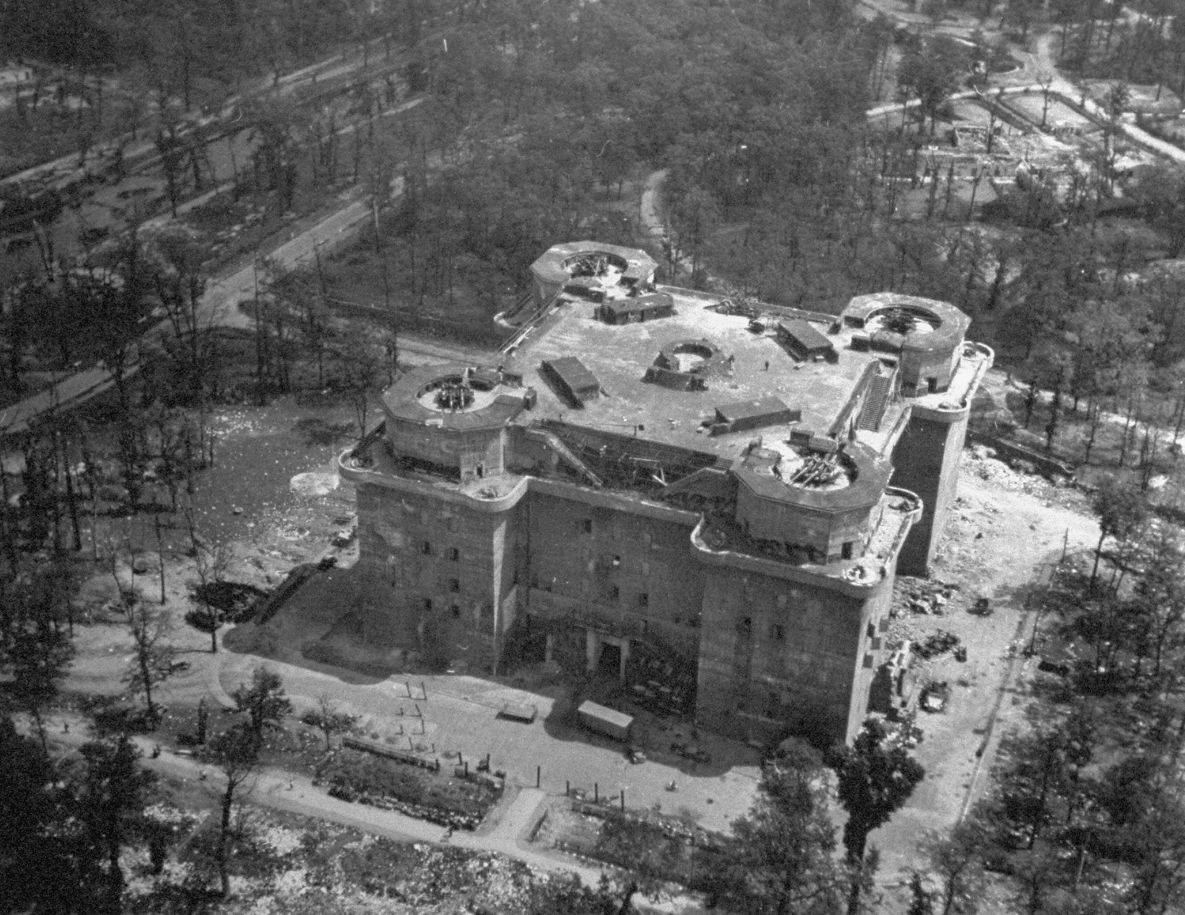

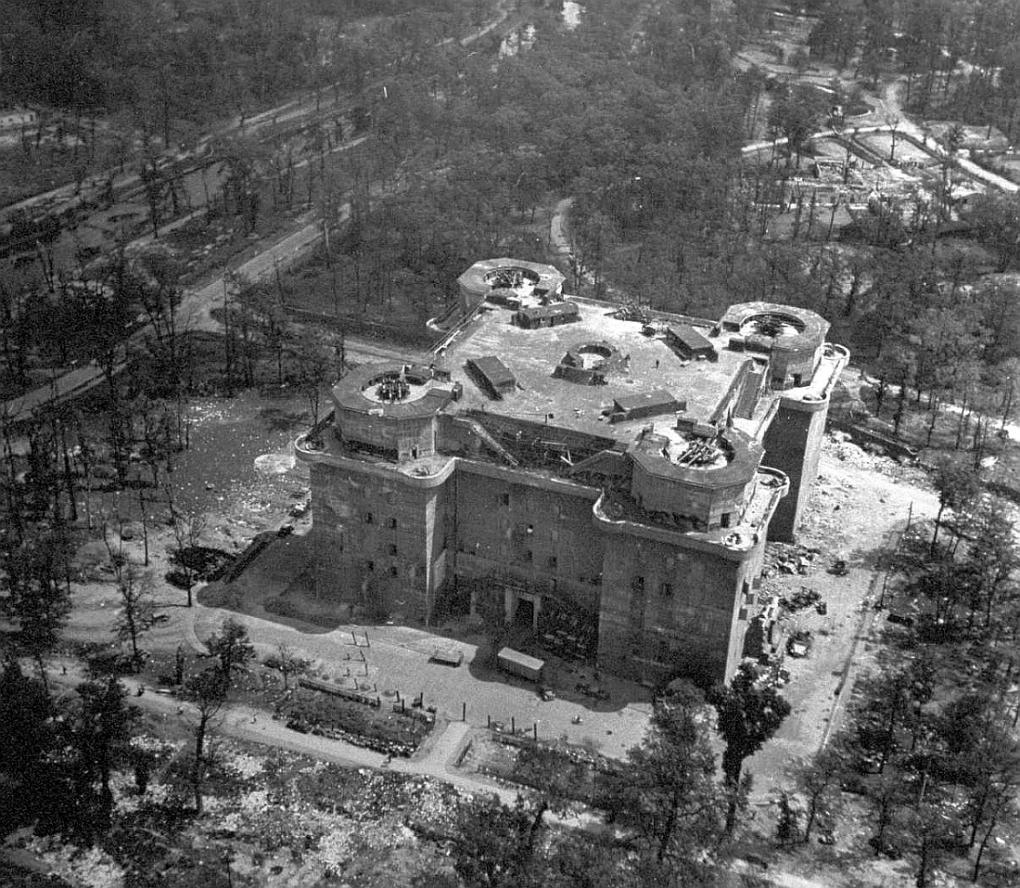

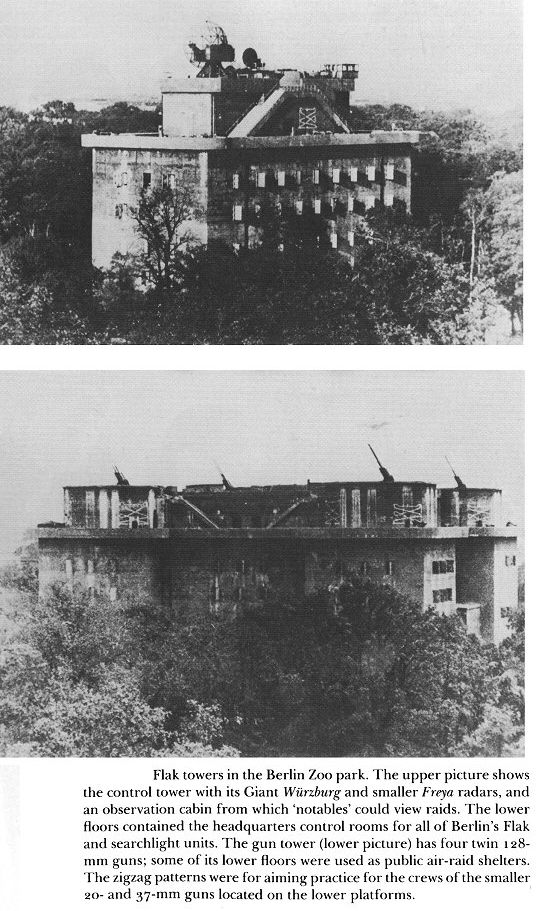

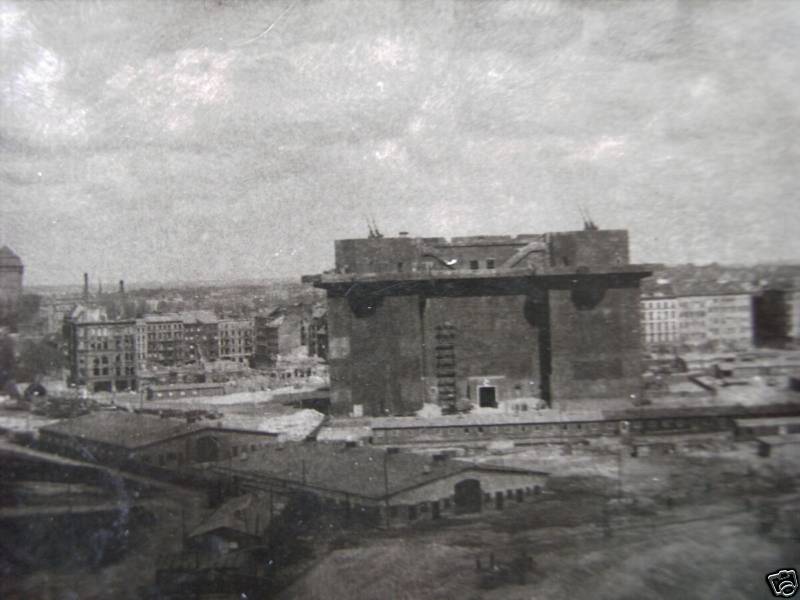

Фото берлинской башни в "Зоо"

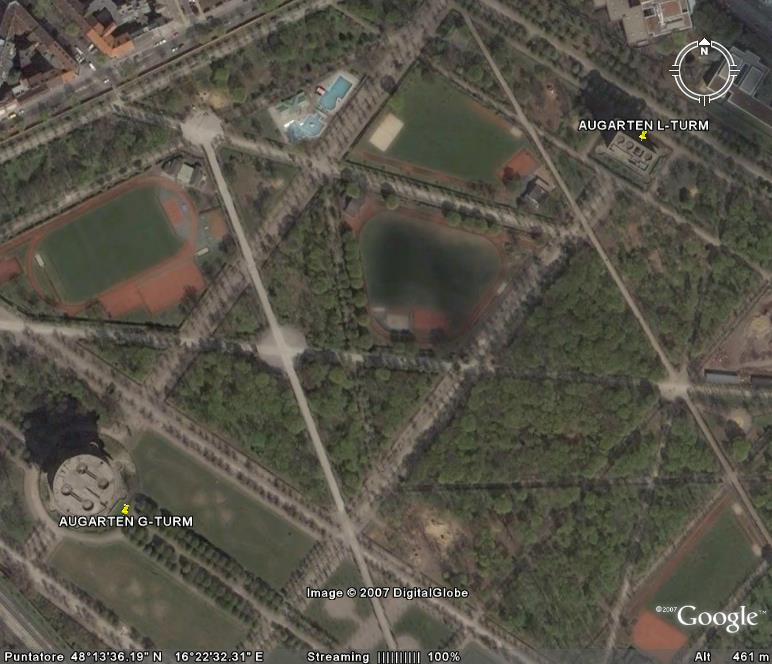

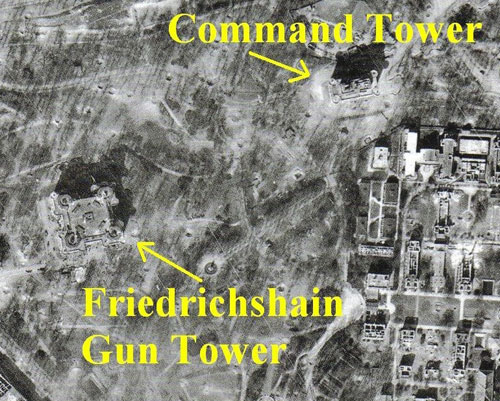

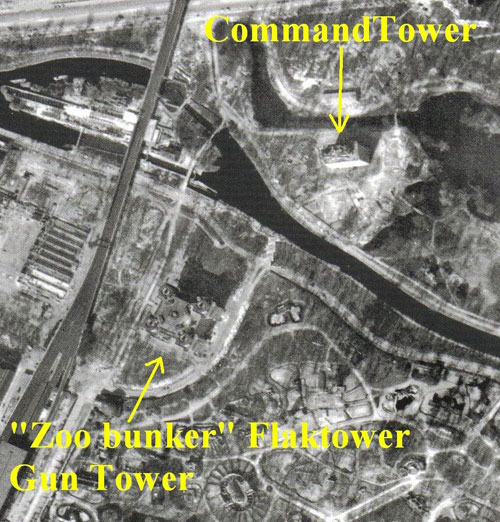

Расположение башен

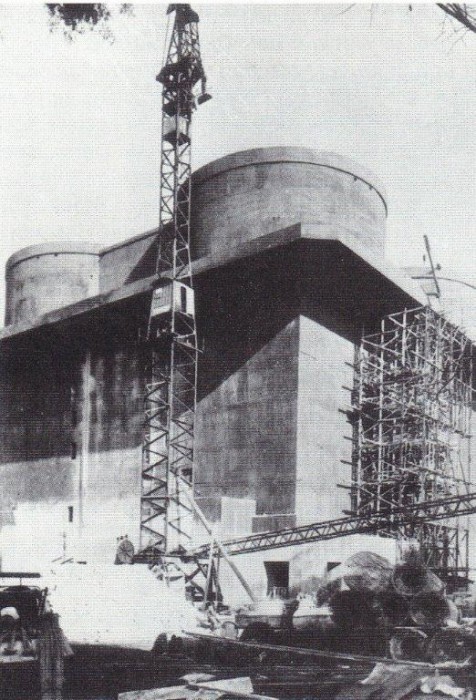

Строительство башни в Гамбурге Gefechtturm IV ( Heiligengeistfeld )

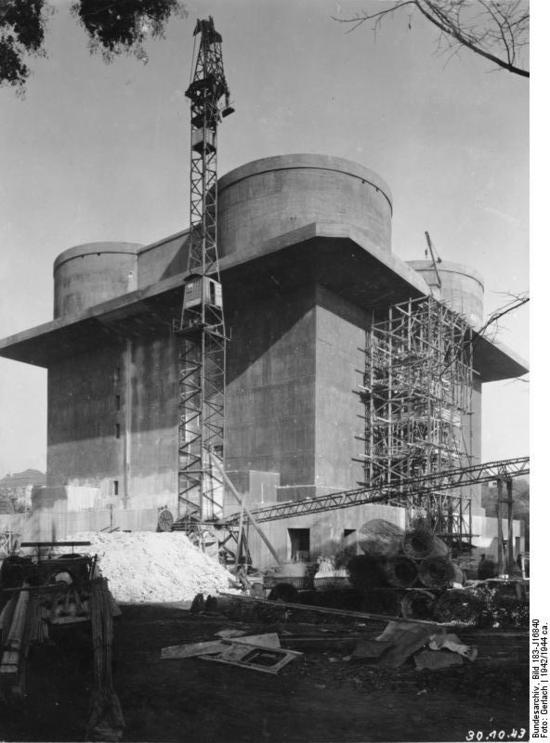

Еще строительство башен



Готово, объект сдан в эксплуатацию:



Электричество и тепло вместо зенитных батарей. Заброшенный нацистский бункер в Гамбурге превратили в энергетическую станцию.

Уникальный пример реконструкции с приспособлением продемонстрировали инженеры немецкой компании IBA Hamburg. Грандиозный бункер времен Второй мировой войны они трансформировали в тепло- и электростанцию, обеспечивающую энергией соседний жилой район.

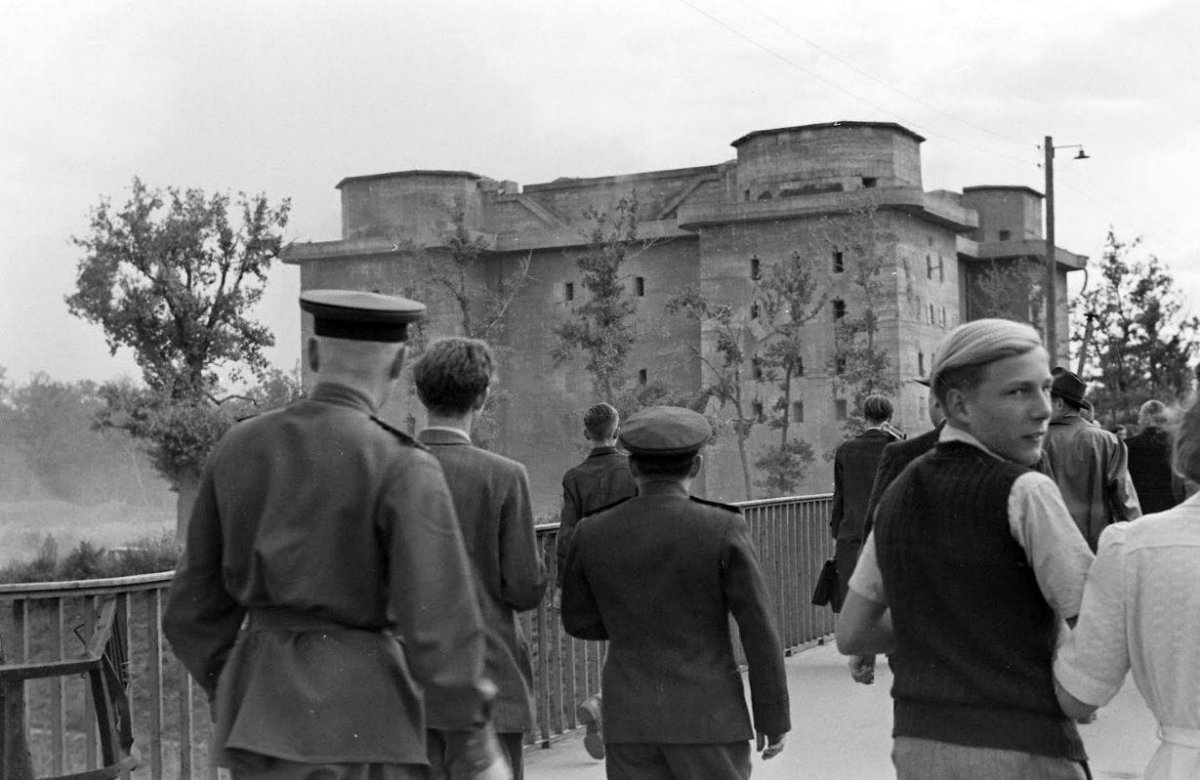

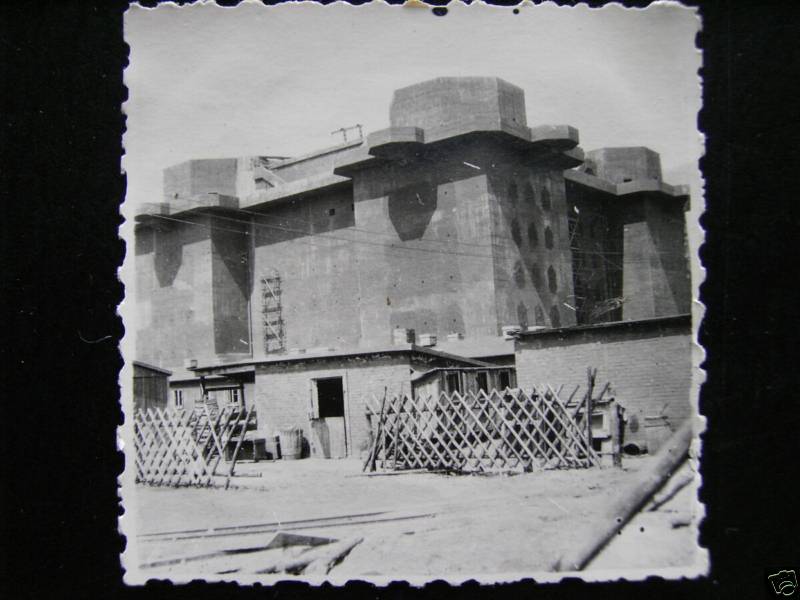

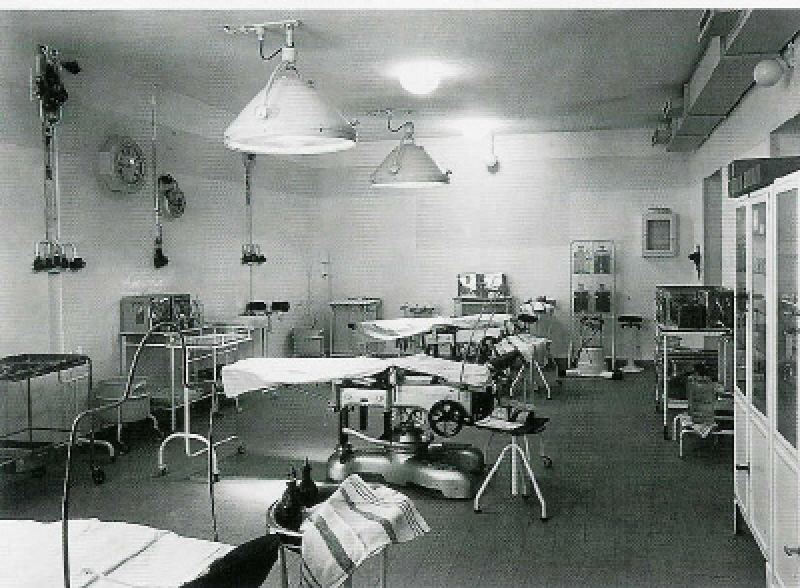

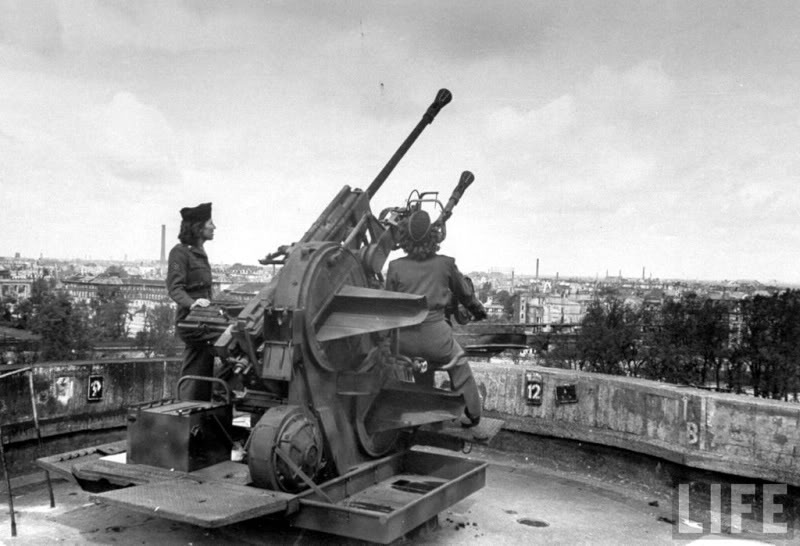

Несколько фото башен на этапе "жизни"

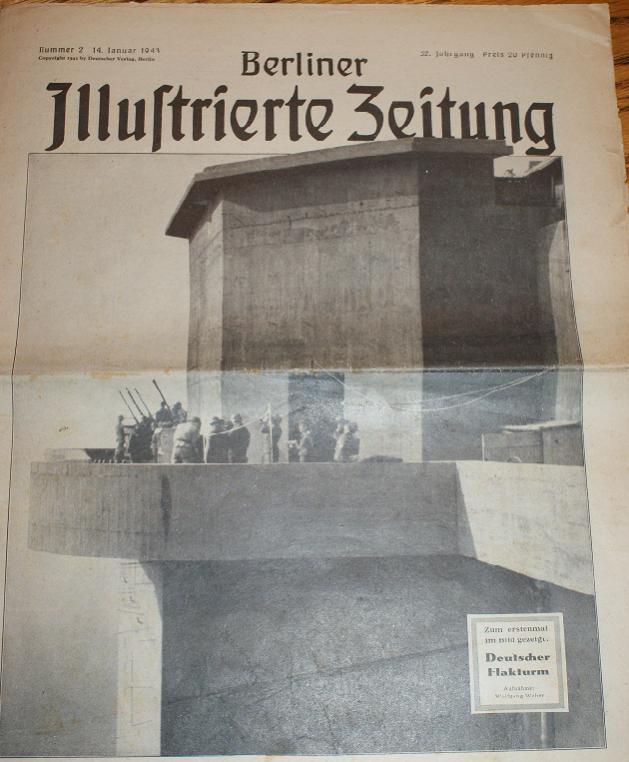

Рисунок из какой-то немецкой газеты или журнала

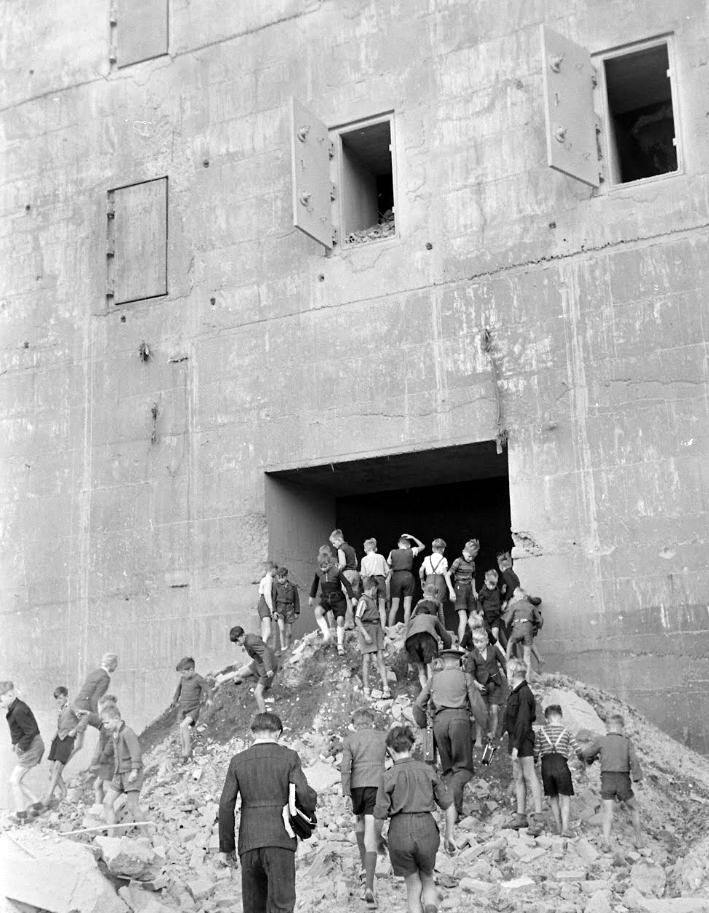

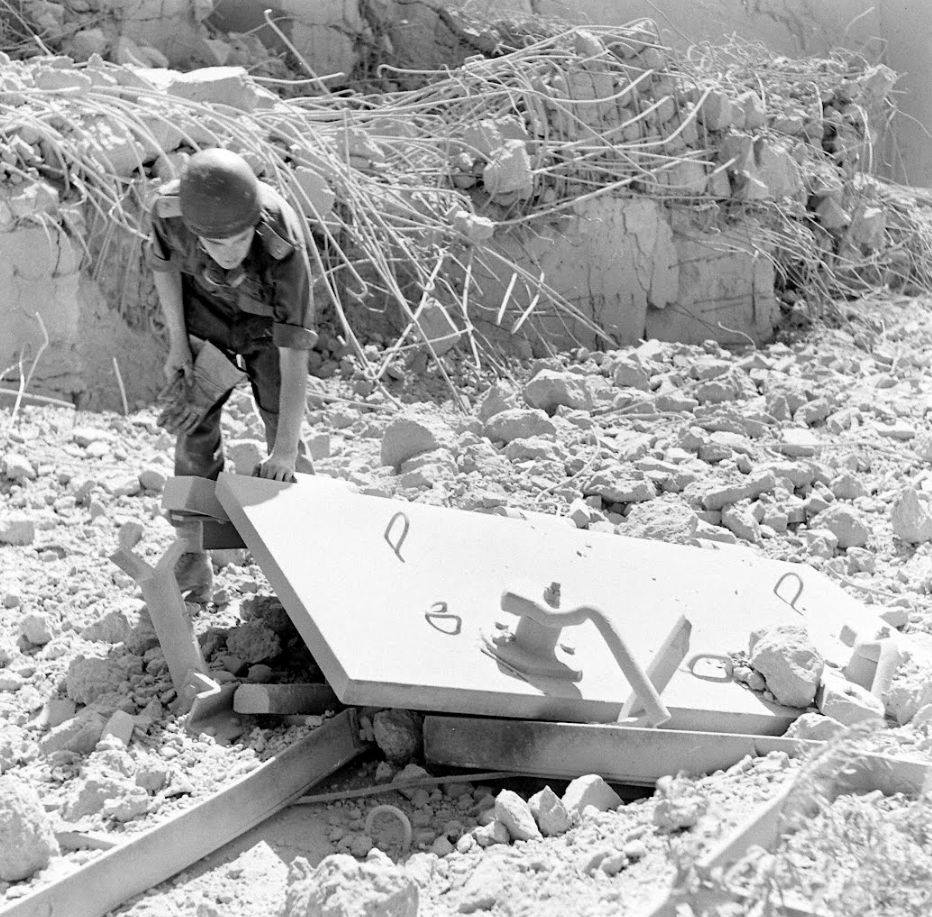

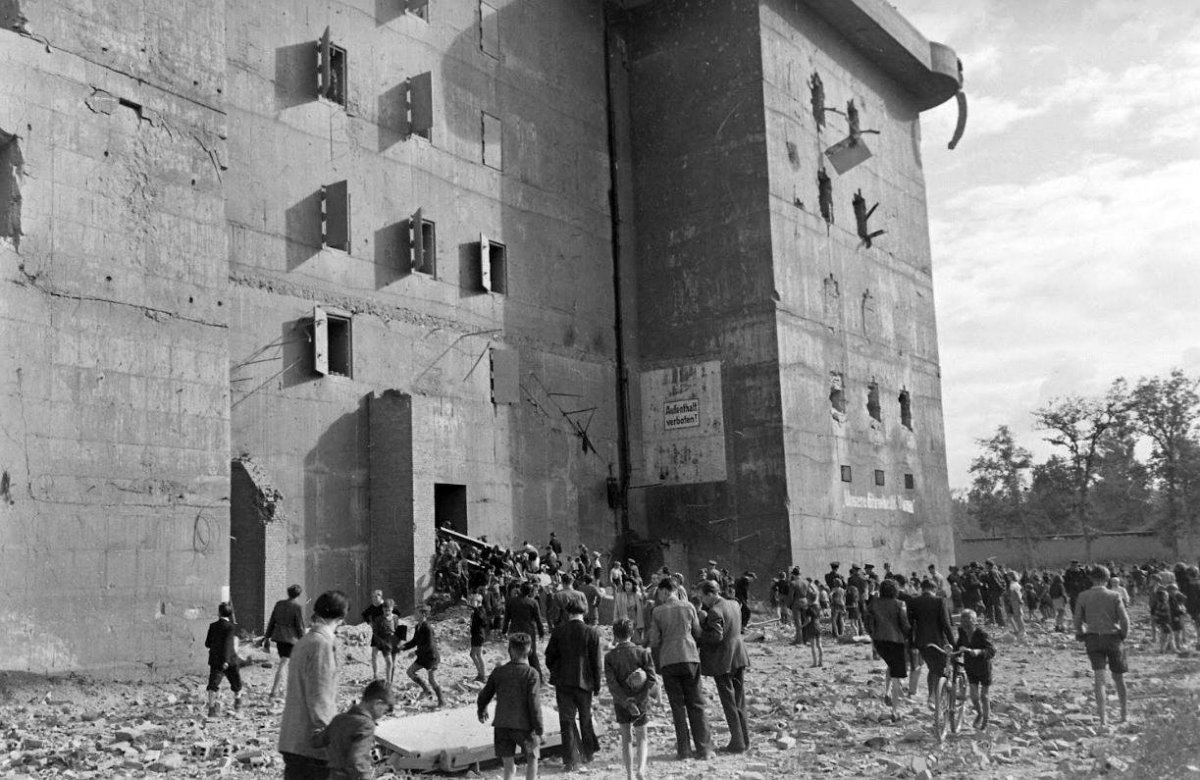

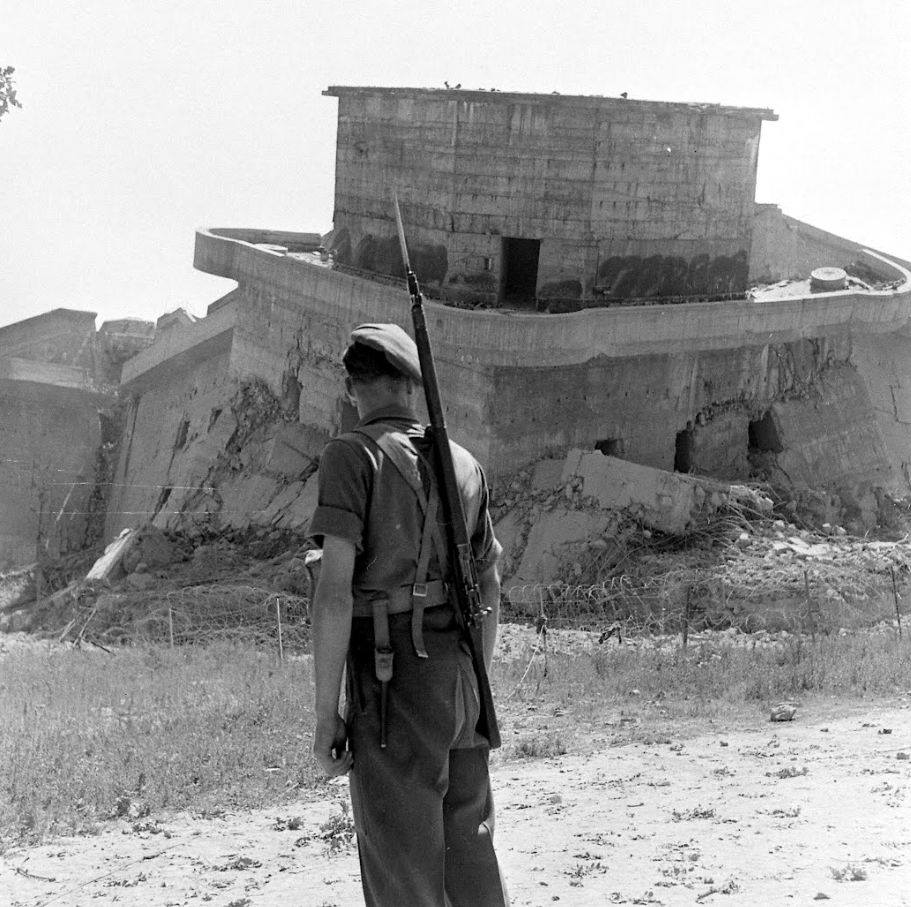

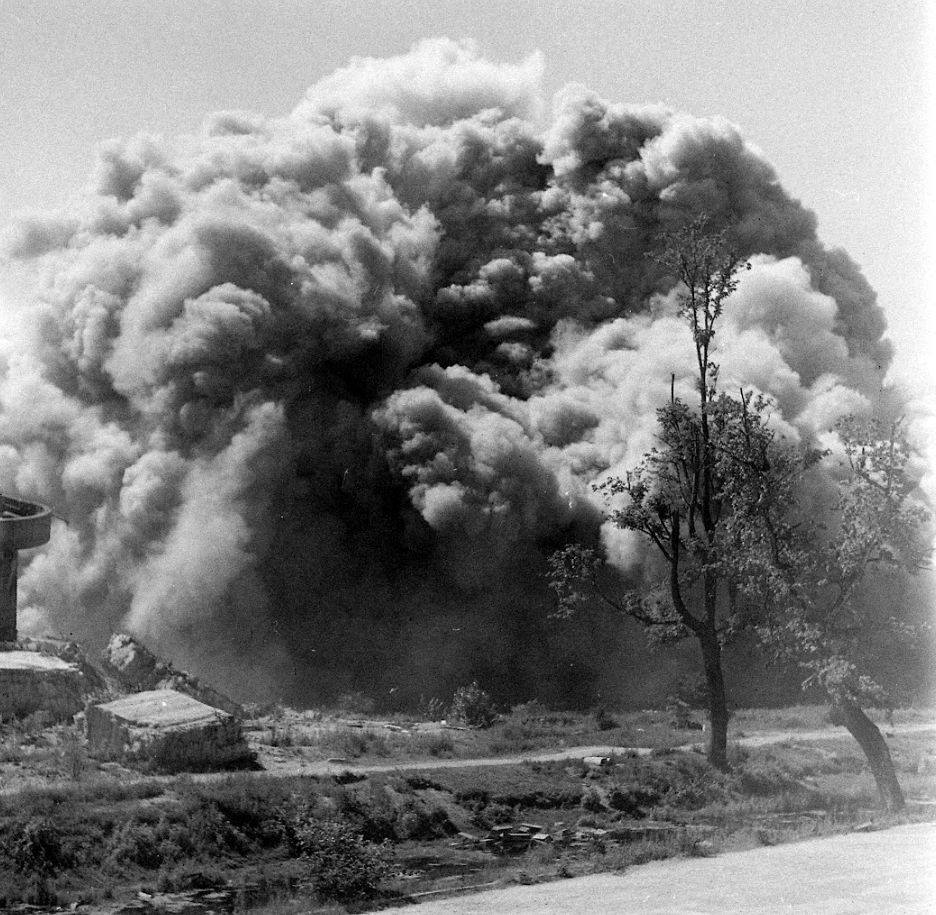

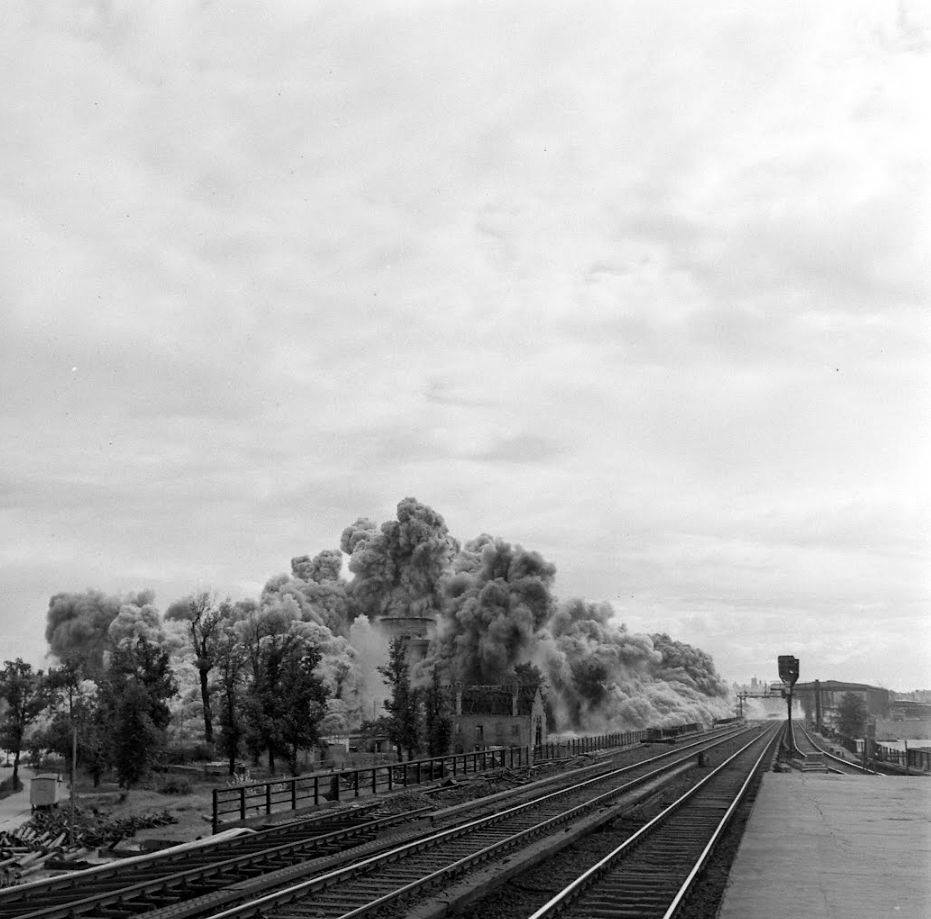

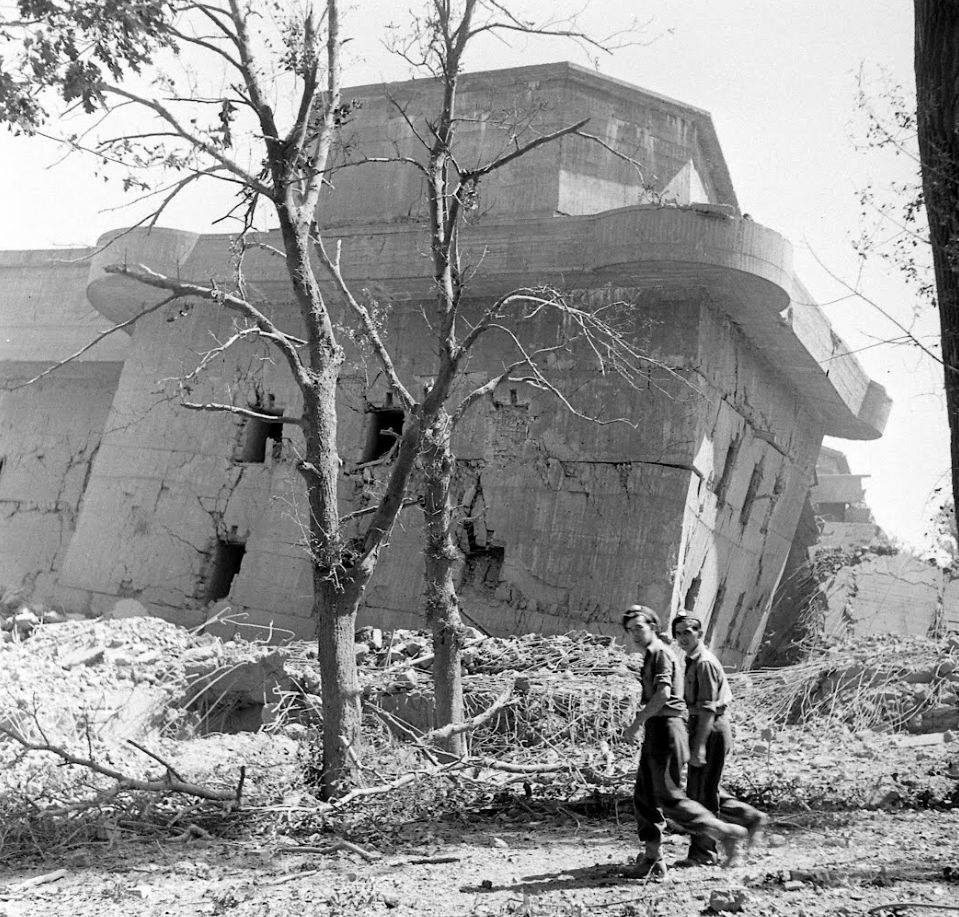

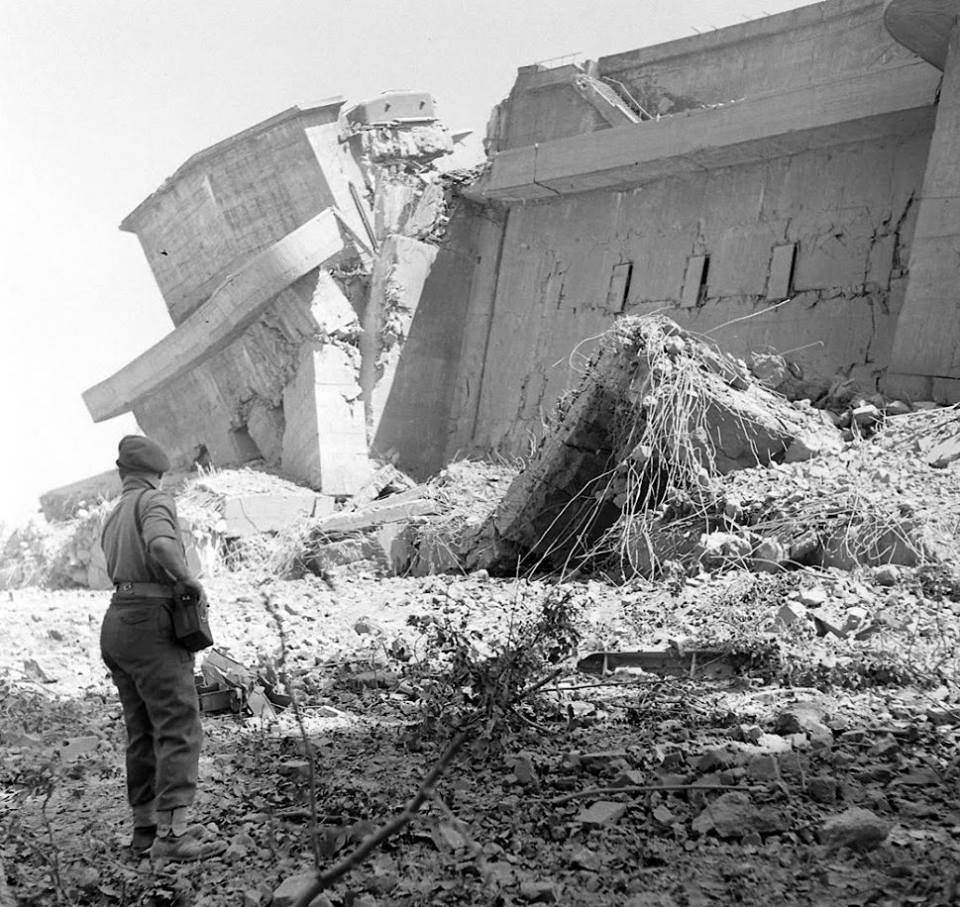

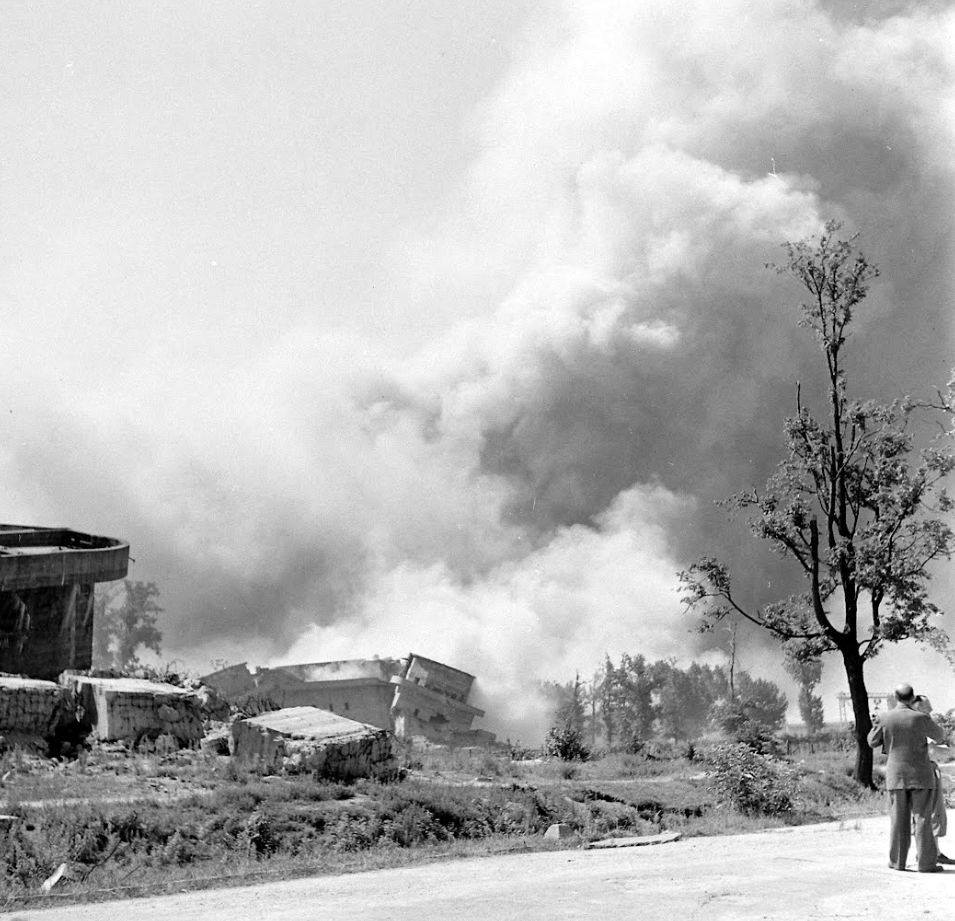

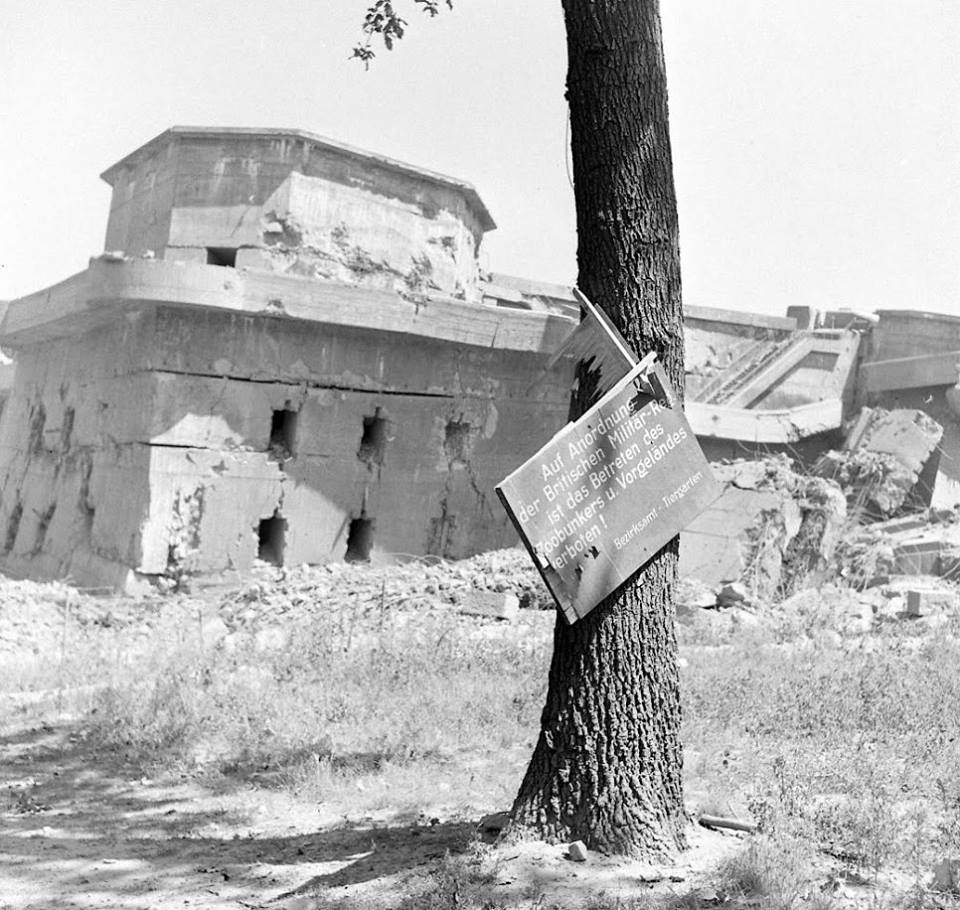

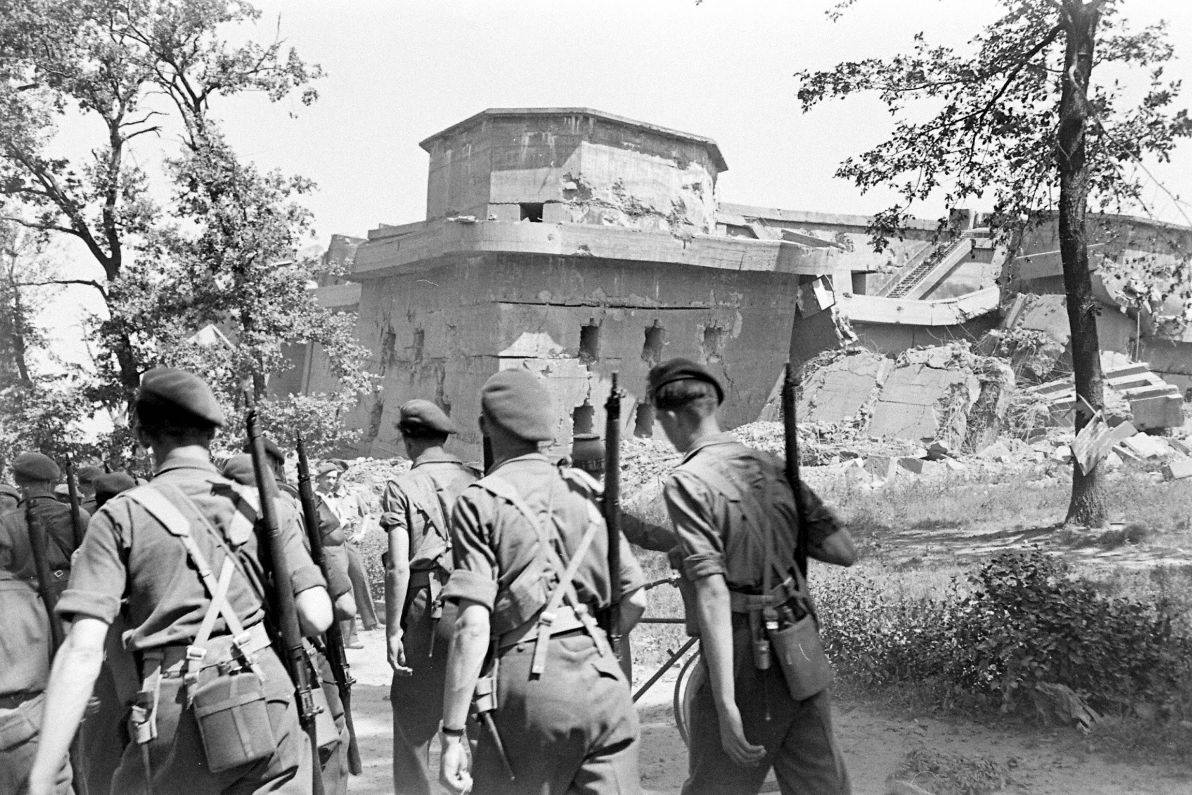

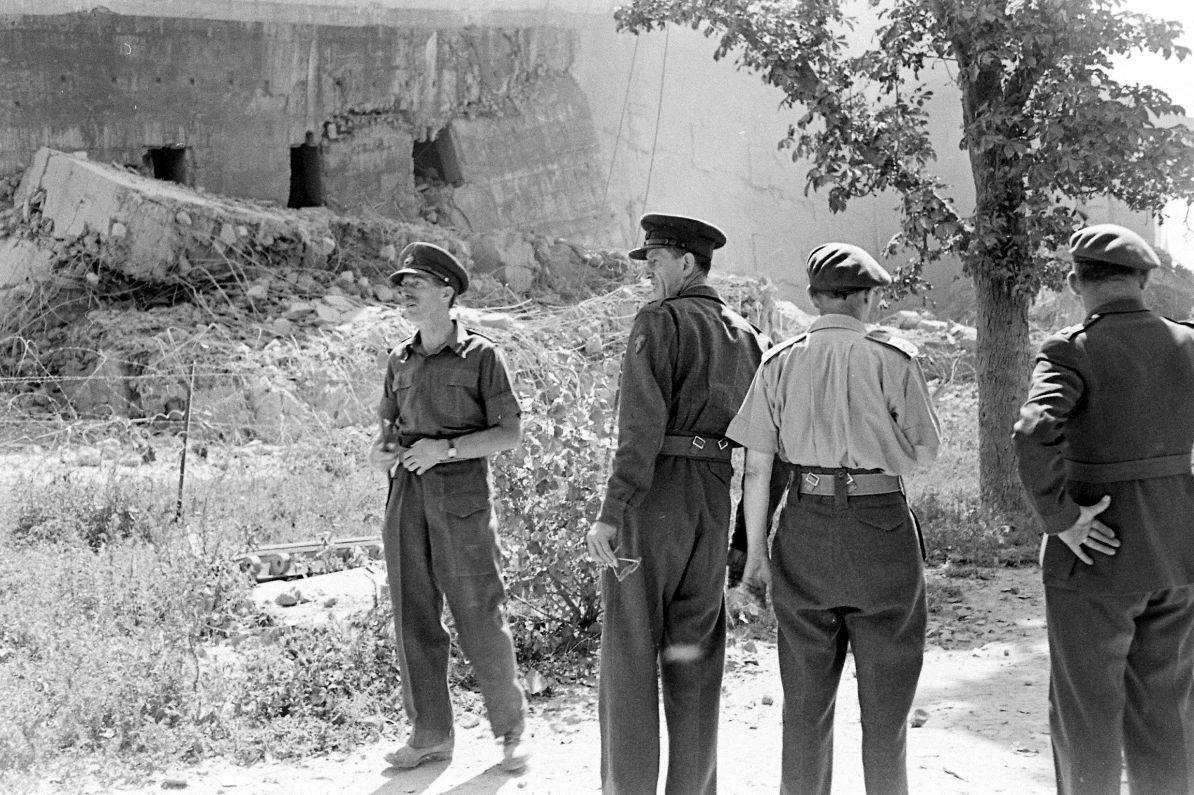

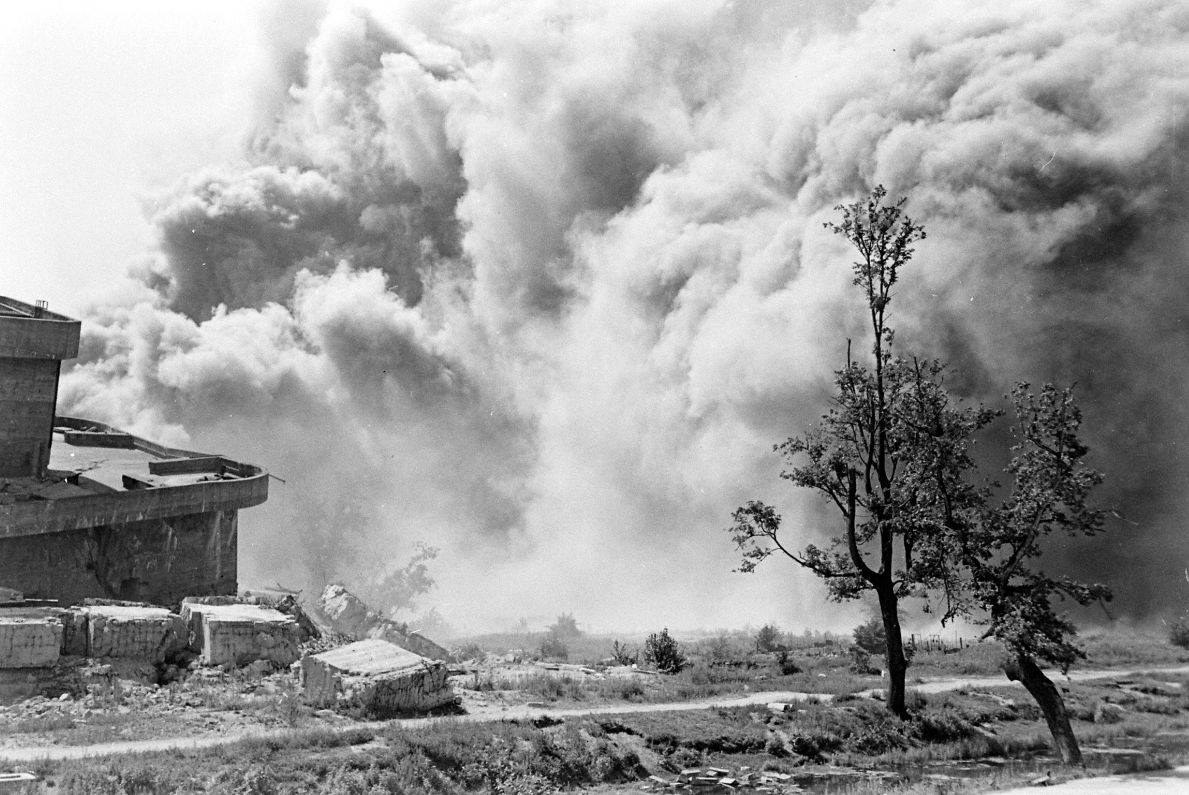

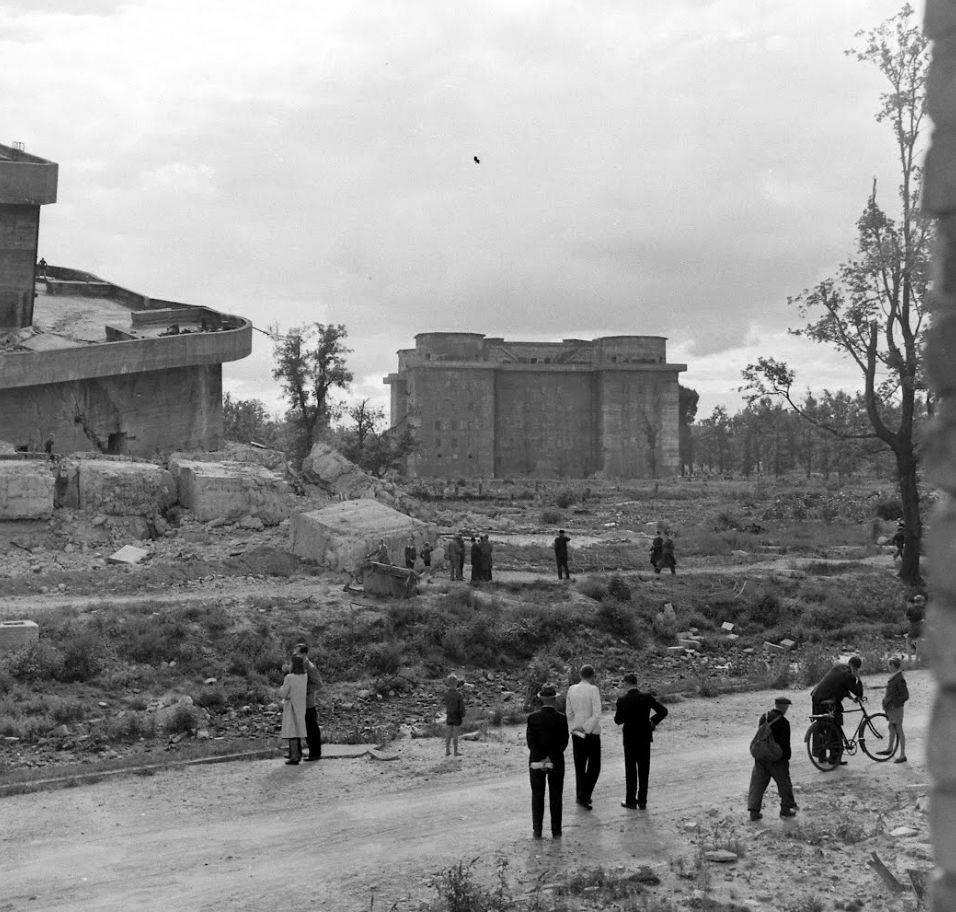

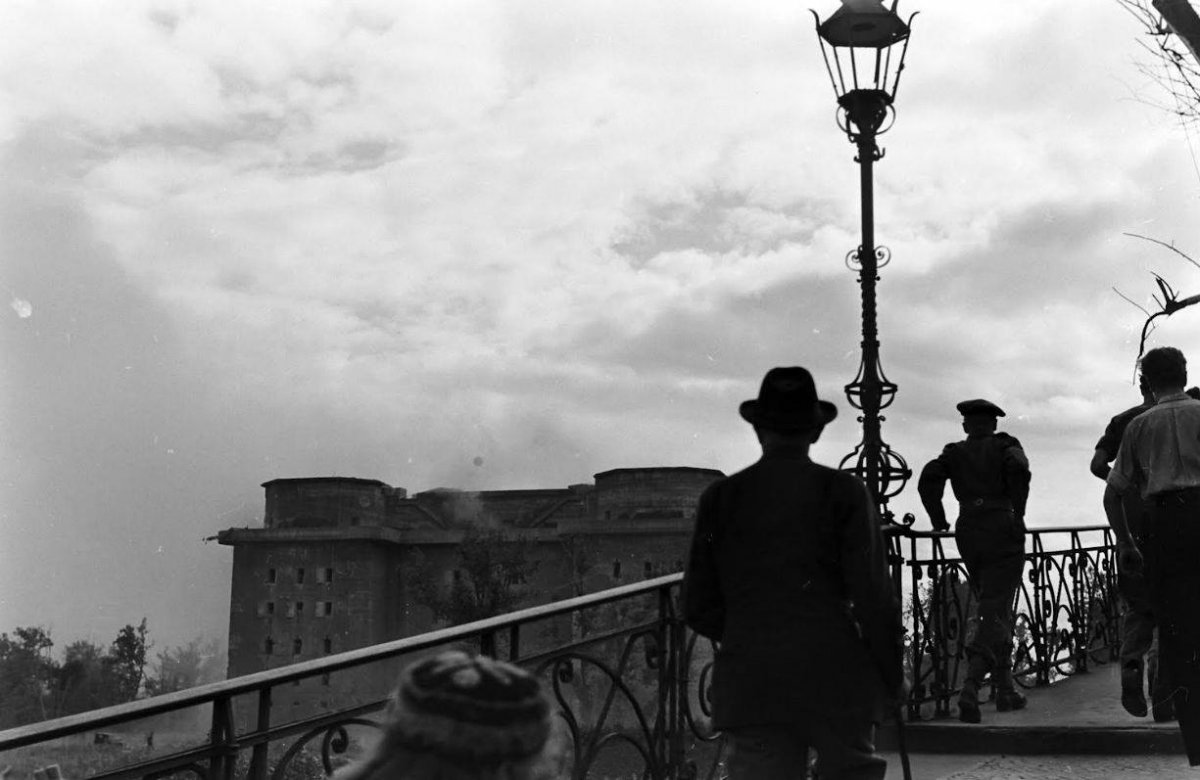

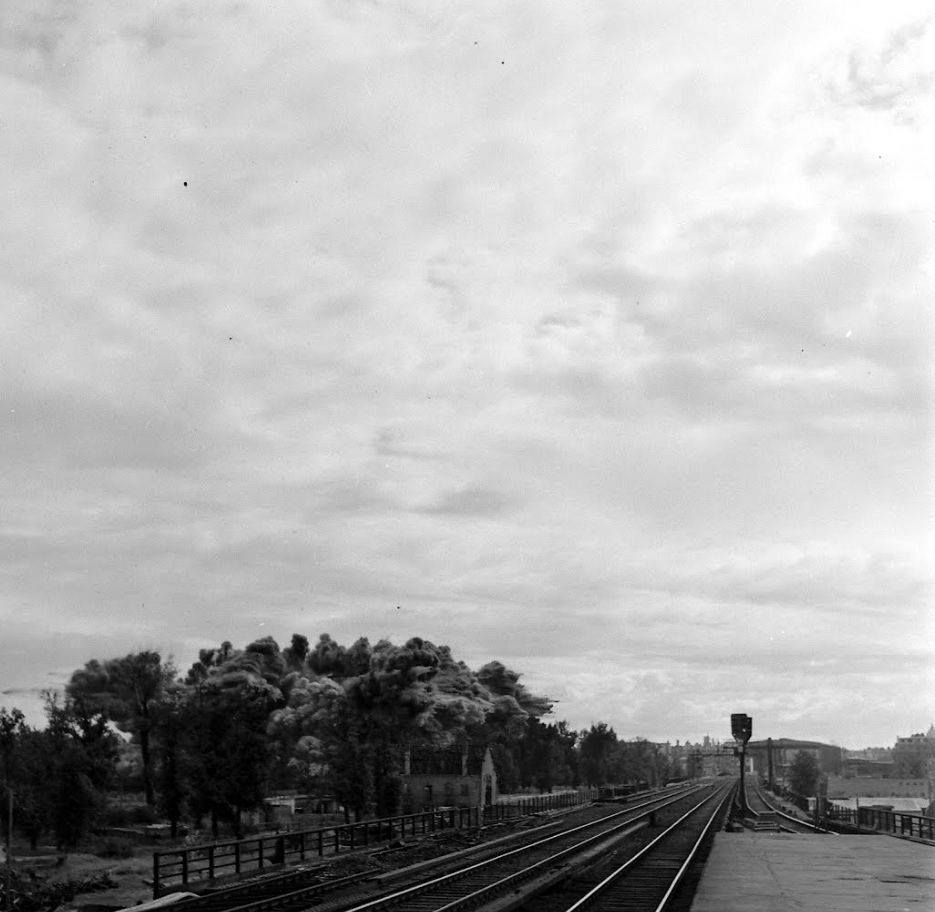

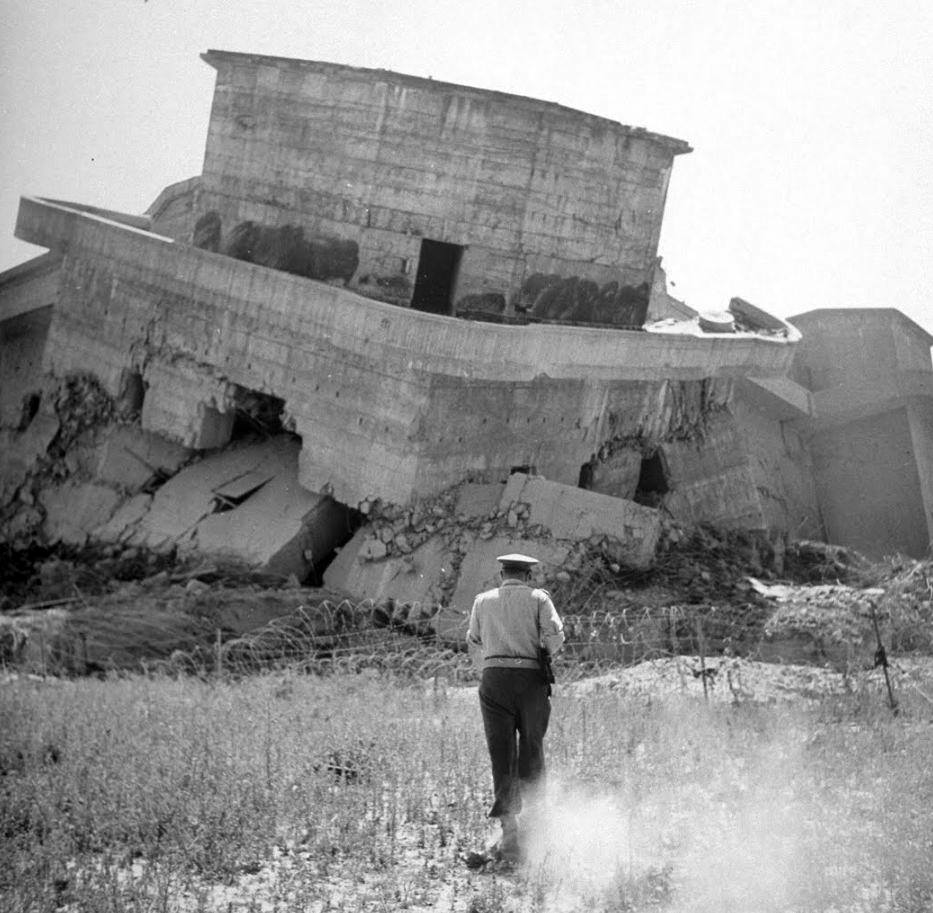

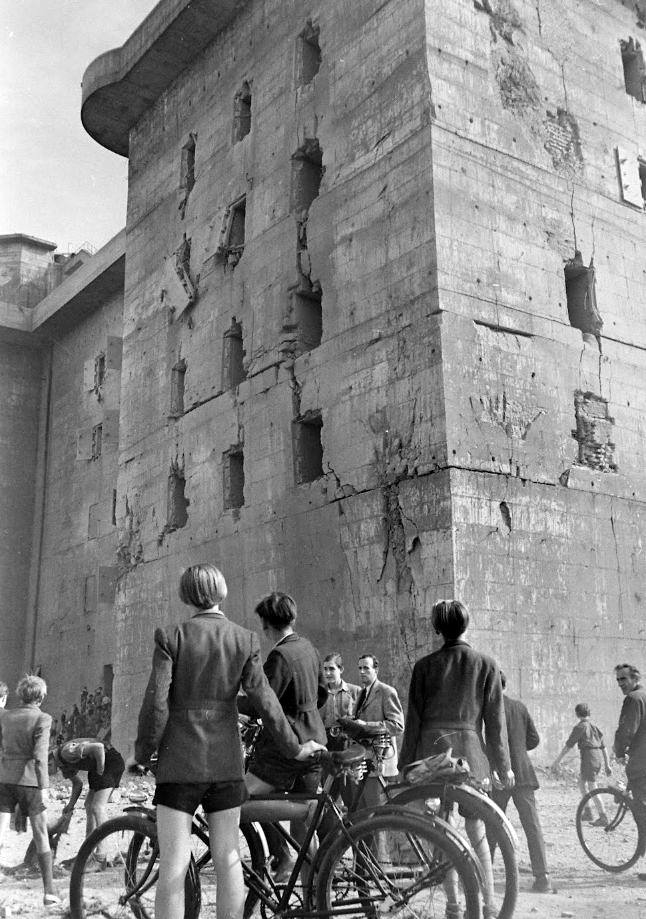

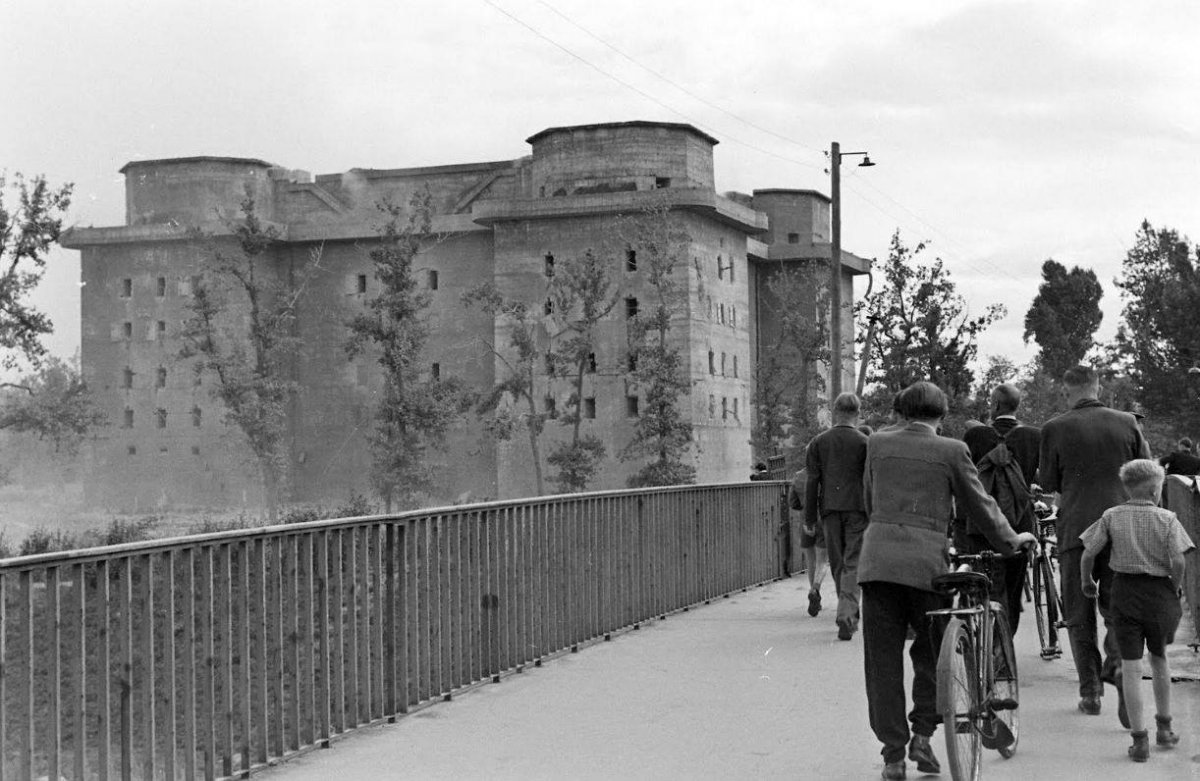

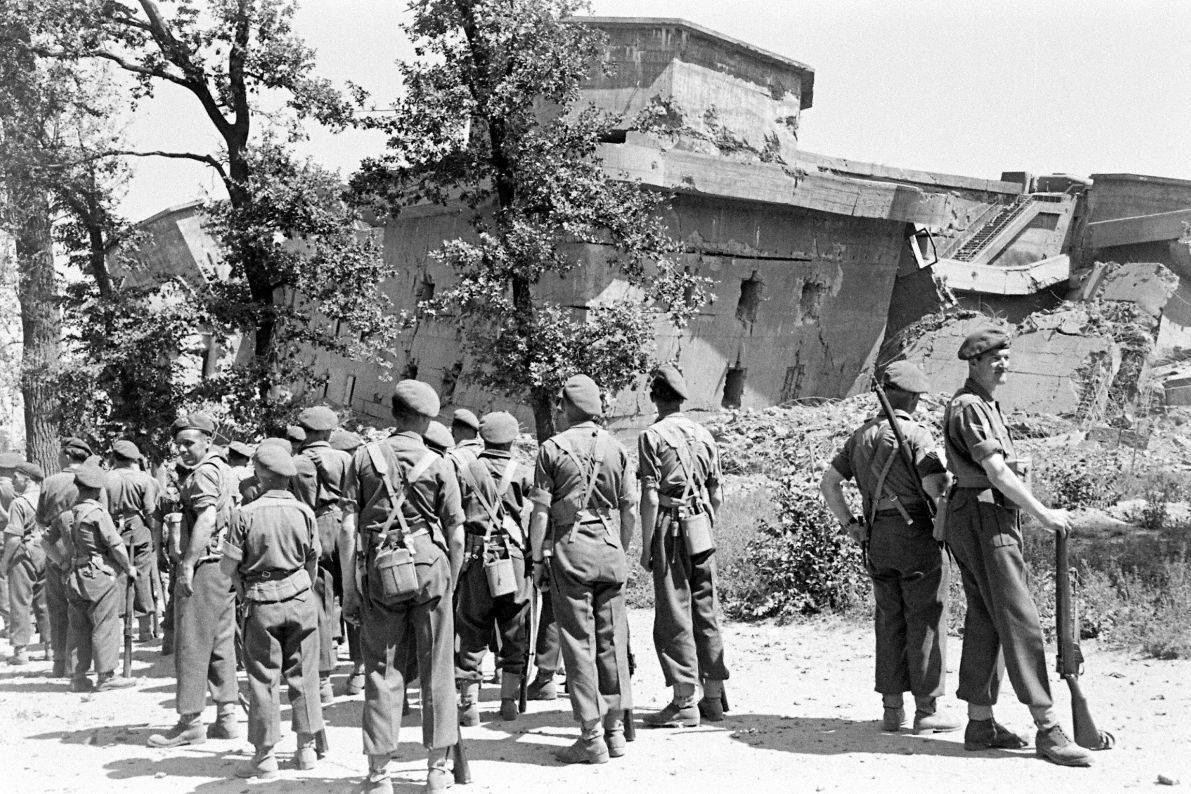

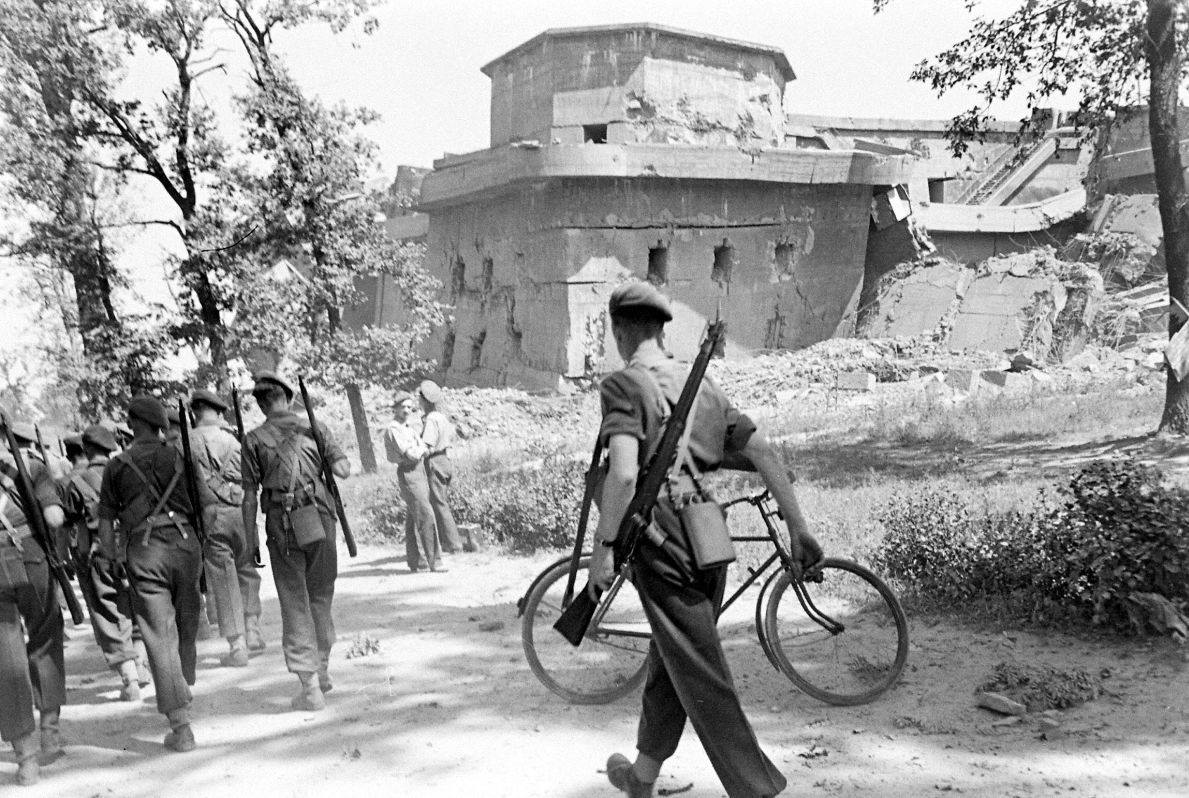

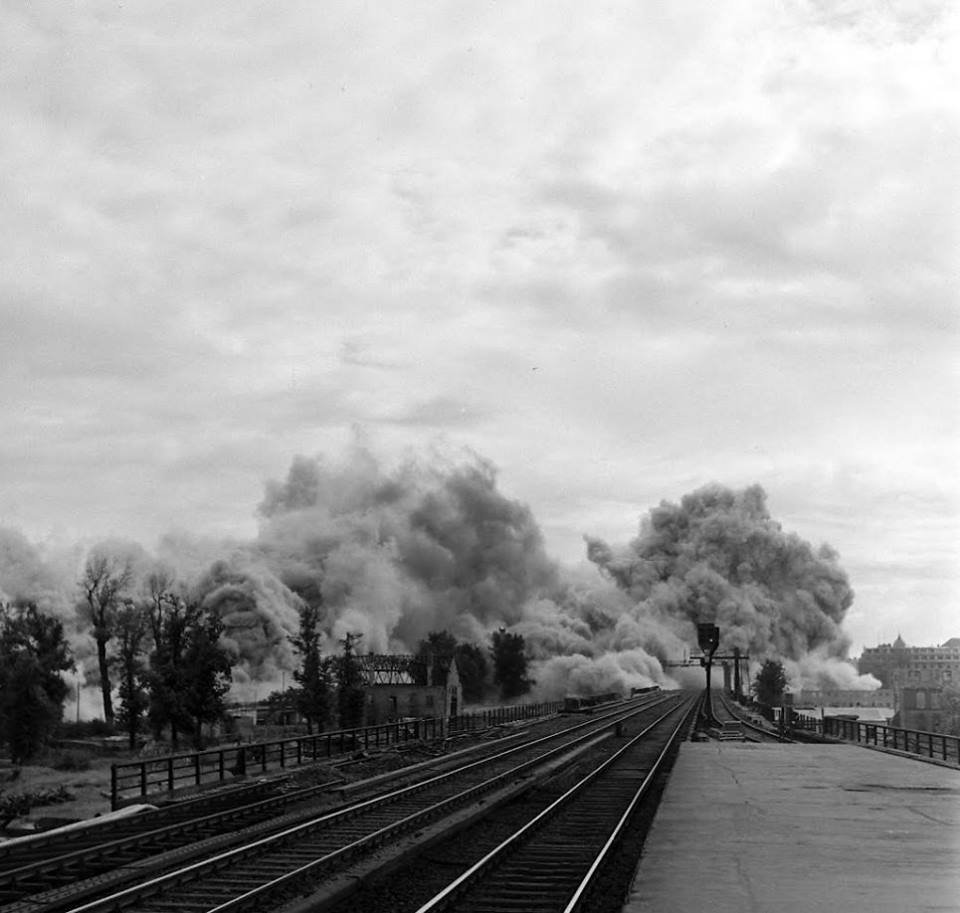

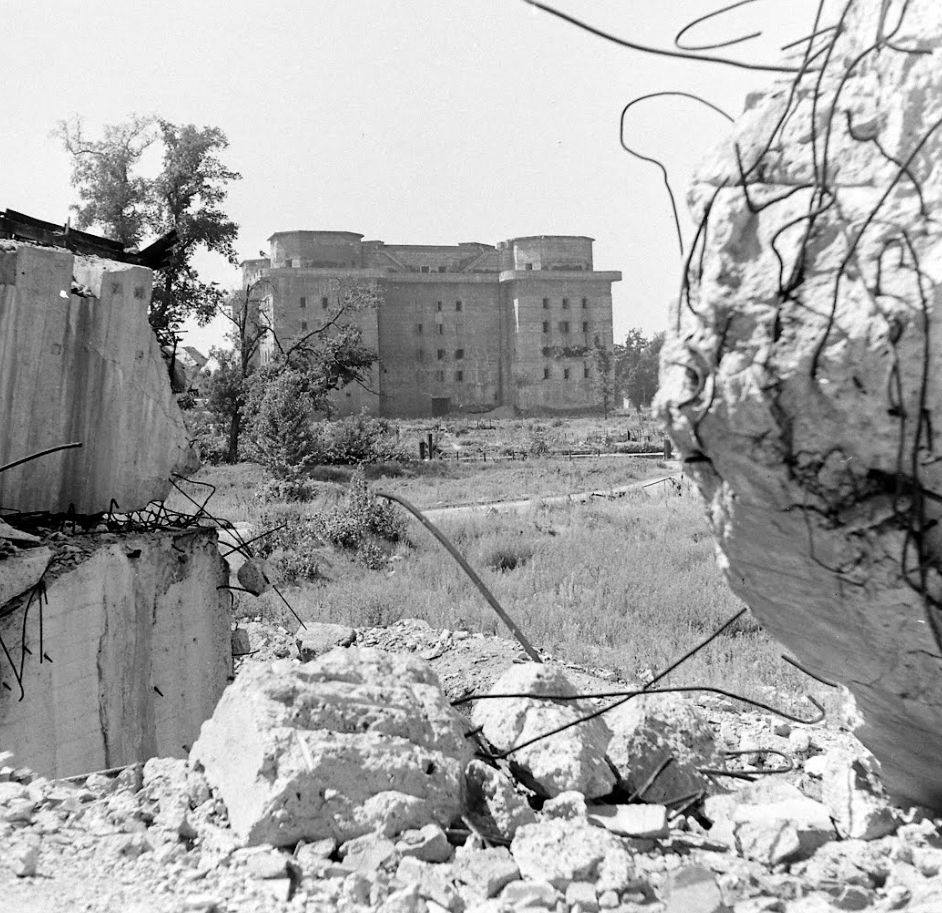

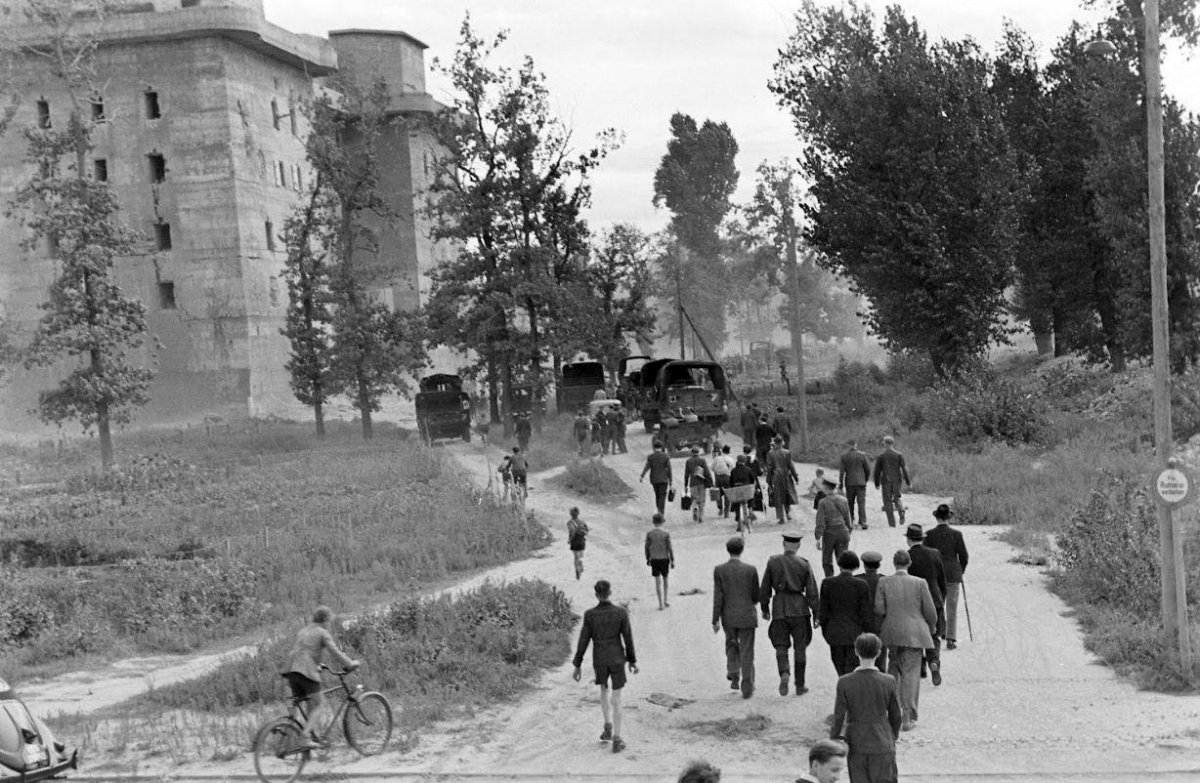

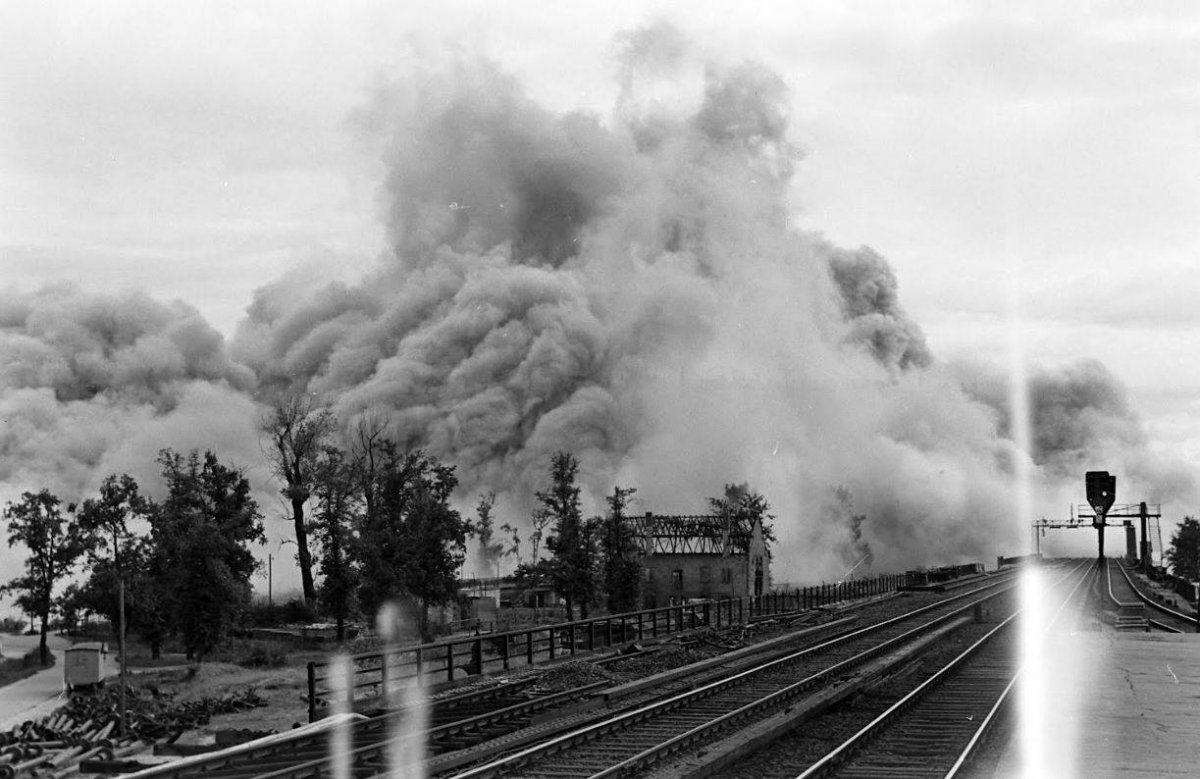

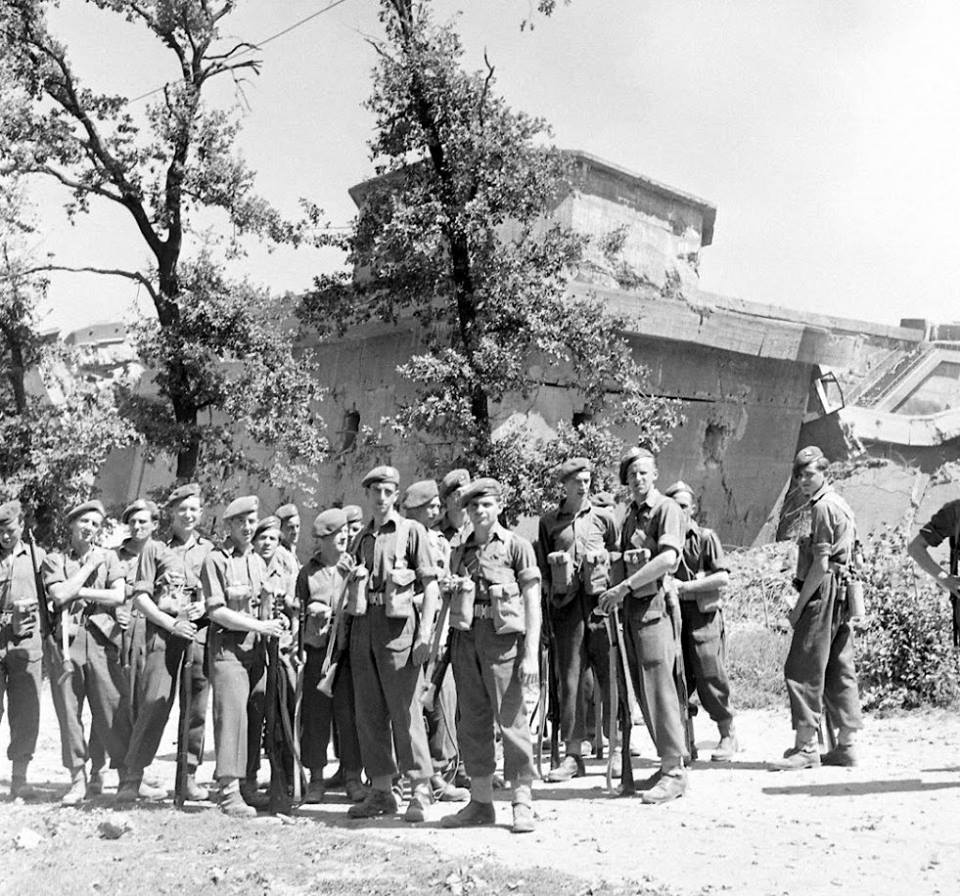

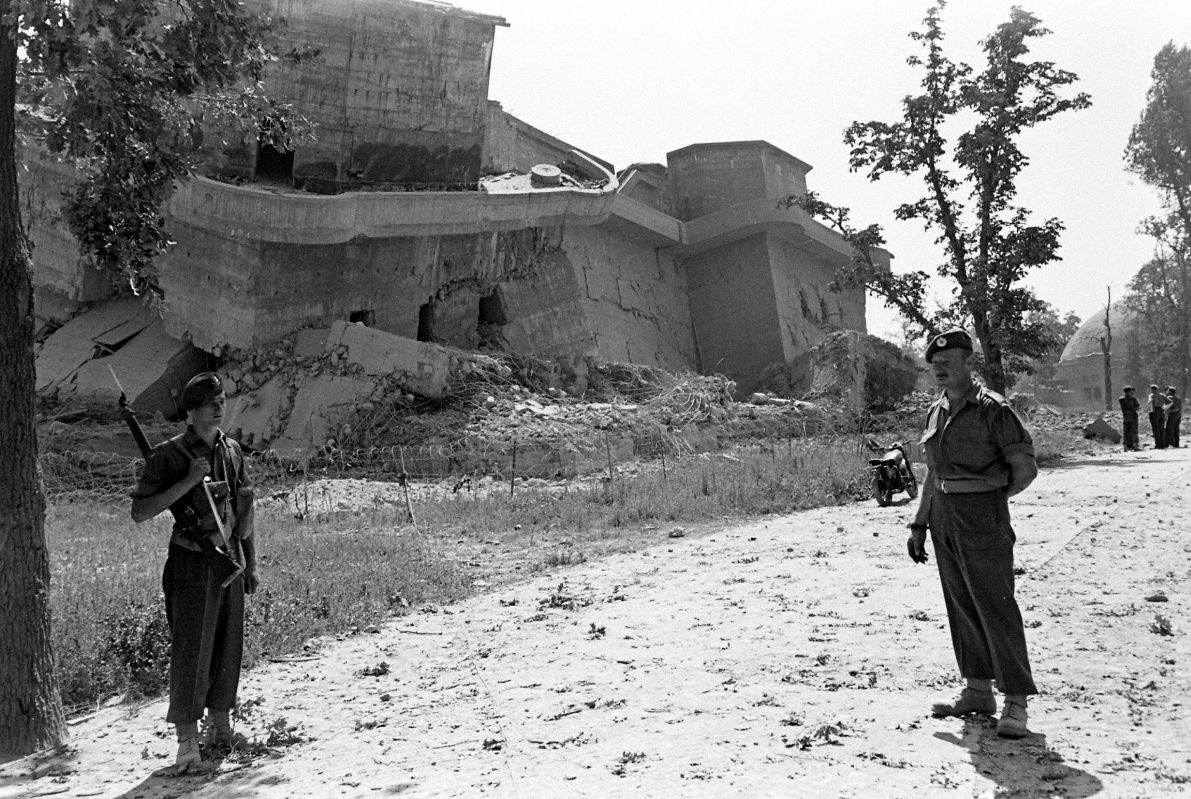

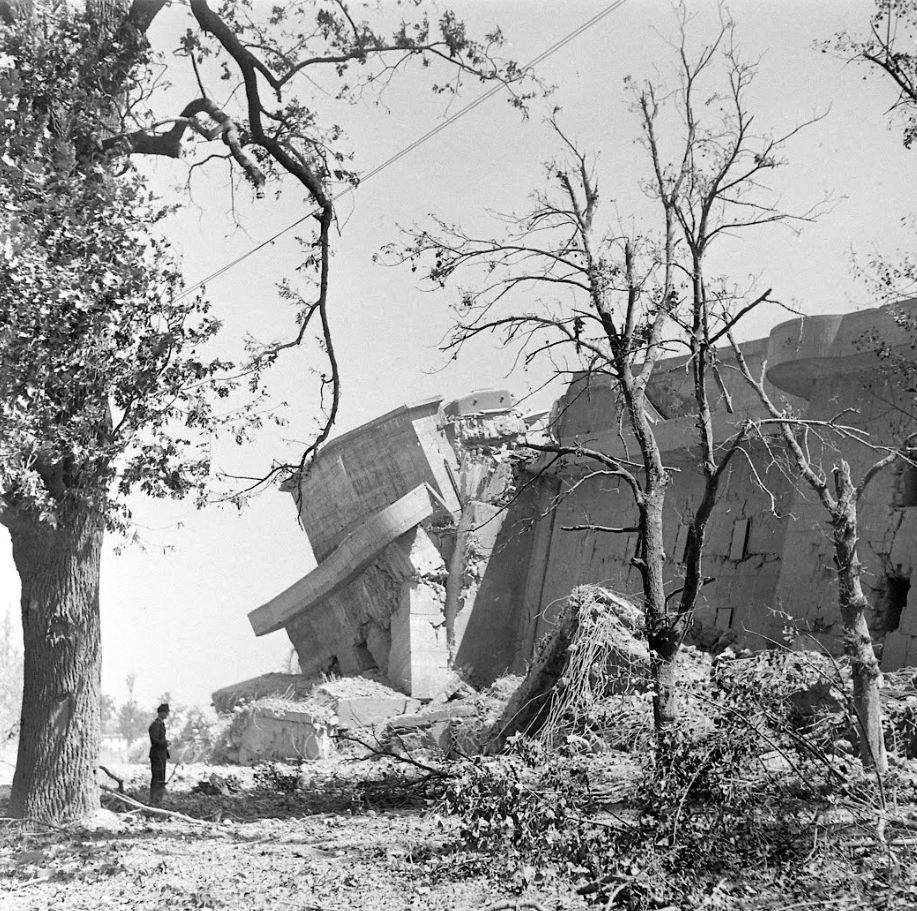

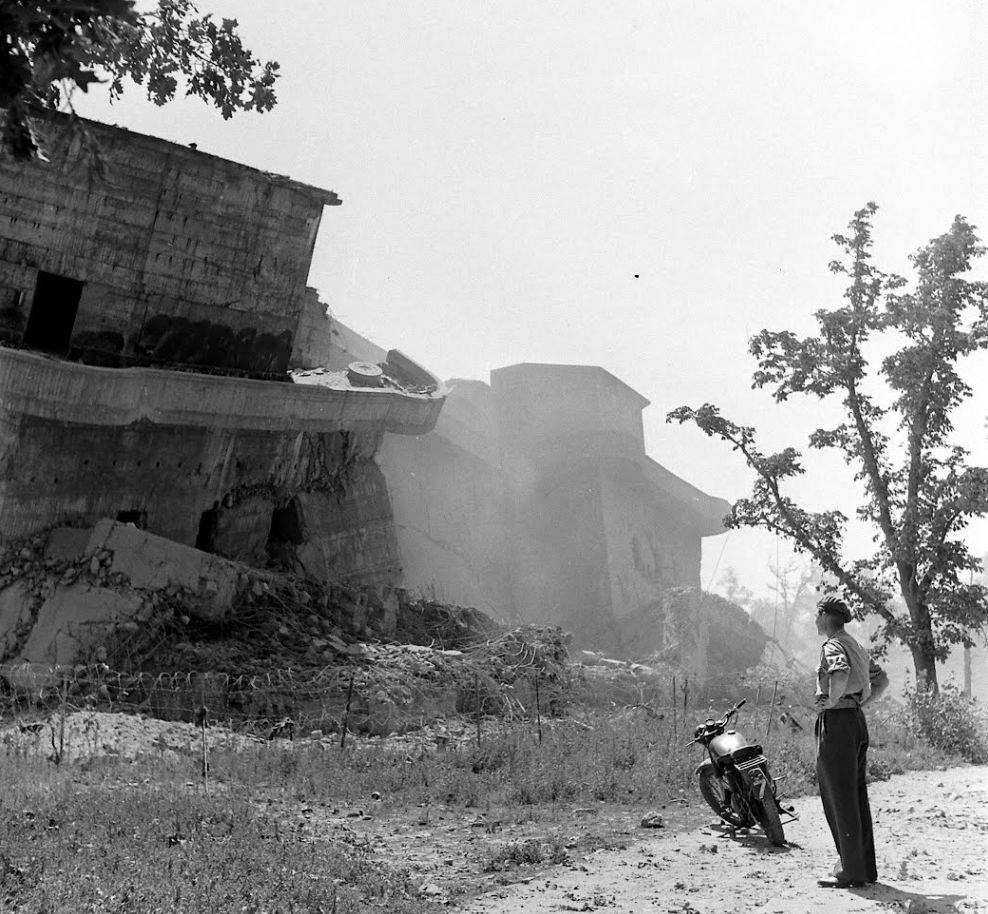

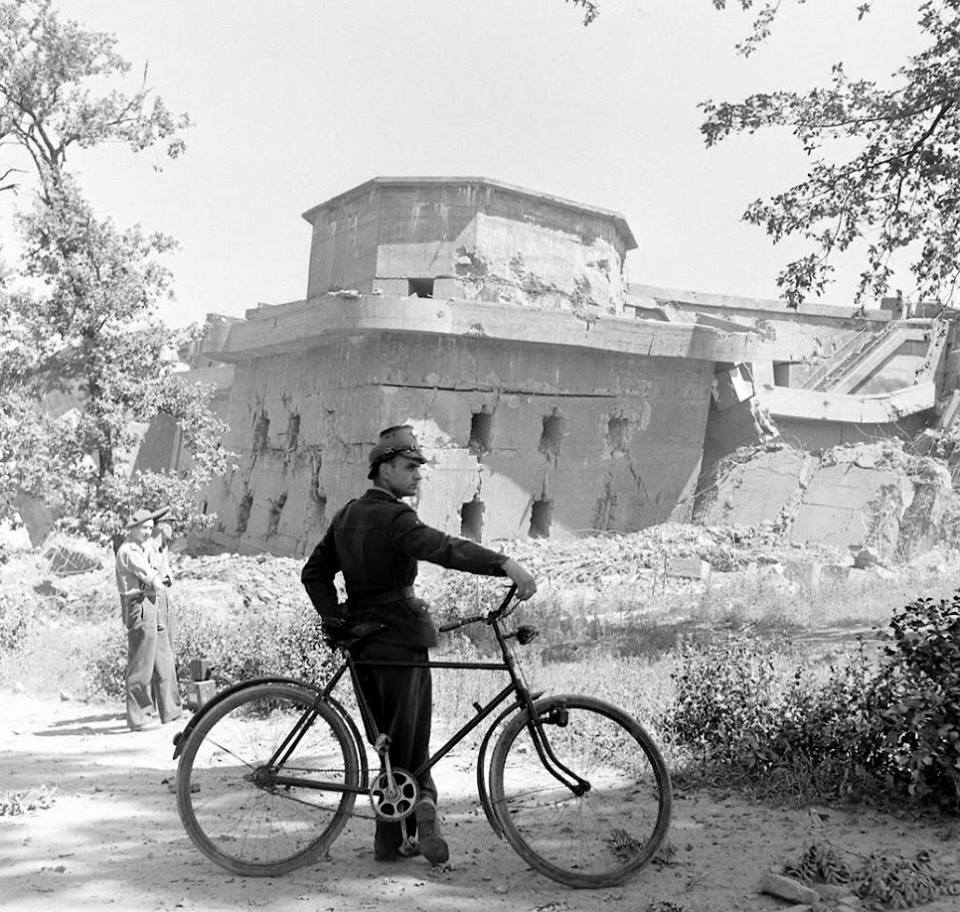

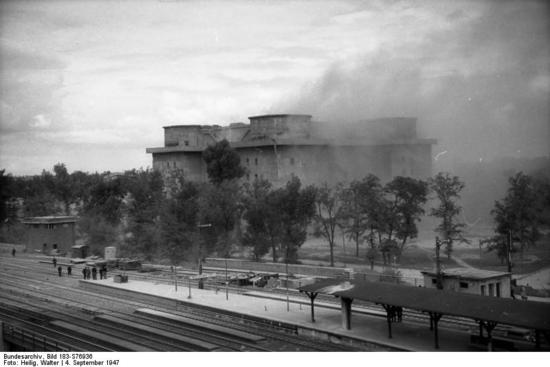

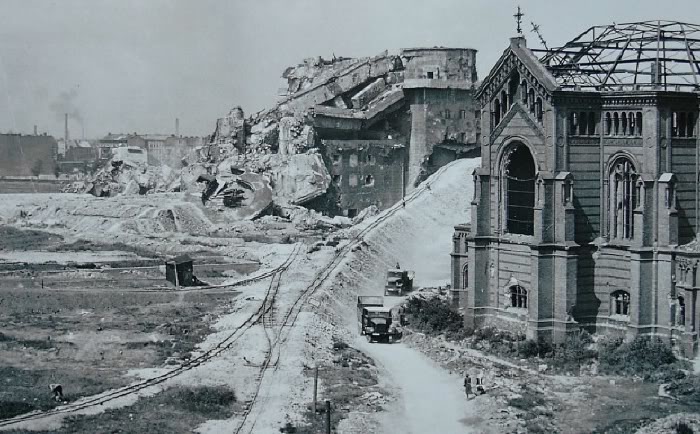

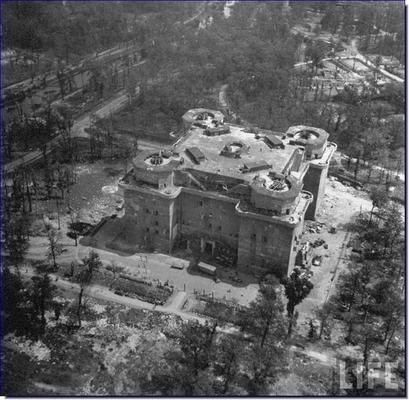

Démolition de la Flak Tower de Tiergarten - 30 aout 1947
Photos : Walter Sanders - LIFE Collections



...



Ещё про 4-е бункера Люфтваффе.
