Приспособление на треху.

Нет,это не часть штыка,к тому-же есть типа заслонка,защелка,которая двигается вверх-вниз,по идее.



От Шавгулидзе опять таки калибр не подходит.Там 43-44 мм.



У Цукермана похожая короткая втулка http://img.allzip.org/g/36/orig/7293039.jpg Ну и не один Шавгулидзе гранатометы выдумывал http://guns.allzip.org/topic/36/549471.html



По своей конструкции очень похоже на приспособление для отстрела гранат РГ-14 из винтовки Мосина, но такое вижу впервые. Может что то на ПМВ...



Именно, уважаемый - товарища Тенгиза творчество или такого же умного товарисча. Тут еще вот вопрос - судя по всему поперечные нагрузки воспринимались не частью ствола за мушкой как у Дьяконова или Цукермана, а перед ней до пульного выхода. Соответственно важен размер от по сути начала коморы "гранатомета" до выреза под мушку. Ствол должен был вставляться полностью до упора. Если этот размер подходит под "мосинку" - то рукоблудие к ней скорее всего.



Вывод напрашивается только из-за наличия выреза. Но пока инфы о такой конструкции не нашел. о не стоит забывать, что РГ-14 имела долгую жизнь и повоевала в ВМВ под названием «ручная граната образца 1914/30 года».
В 1930 году модернизация гранаты образца 1914 года завершилась, и она была принята на вооружение Красной армии под обозначением «ручная граната образца 1914/30 года», в некоторых документах того времени её именовали как «ручная граната обр. 1914 г. с изменениями 1930 г. — модернизированная».
После 1934 года, с принятием на вооружение гранаты РГД-33 производство гранаты обр.1914/30 было свернуто, однако к этому времени были уже созданы значительные запасы. В результате этого граната применялась в Красной Армии вплоть до середины 1943 года, пока не были исчерпаны складские запасы.
Корпус гранаты имел цилиндрическую форму с горловиной. Длина корпуса составляла 104,5 мм, длина рукоятки — 112 мм, диаметр рукоятки — 30-35 мм. Потому подходит под размер девайса.
Потому может быть рукоблудие для нее. Вот только интересна система подрыва такой гранатки.



Интересны были попытки создания различных гранатометов под ручные гранаты РГ-14. В середине 1915 г. надворный советник Макаров предложил переделывать трофейные австрийские винтовки Манлихера для метания гранат обр. 1914 г. Ствол винтовки обрезался, на срез наваривалась "трубка (мортирка) калибром по рукоятке гранаты" - около 35 мм. Конец рычага гранаты обрезался на 6,4 мм для прохода в мортирку, на рукоятку надевался обтюратор. Выстрел производился холостым патроном на 100-170 шагов - диапазон дальностей был ограничен постоянной установкой запала. Скорострельность составляла - 3-4 выстрела в минуту; одиночная цель на 120 шагах поражалась 1-2 выстрелами. Способ "метания ручных гранат обр. 1914 г. из мортирки" для русской трехлинейной винтовки предложил 4 февраля 1916 г. и поручик Косценич. Но Артком отверг это предложение, сославшись на рассмотрение способа Макарова.Так, что искать можно...



А как вариант для отстрела рпг-40 по броне?



По моему самый приемлемый вариант.к сожалению, нету макета в наличии, можна бы было примерять..

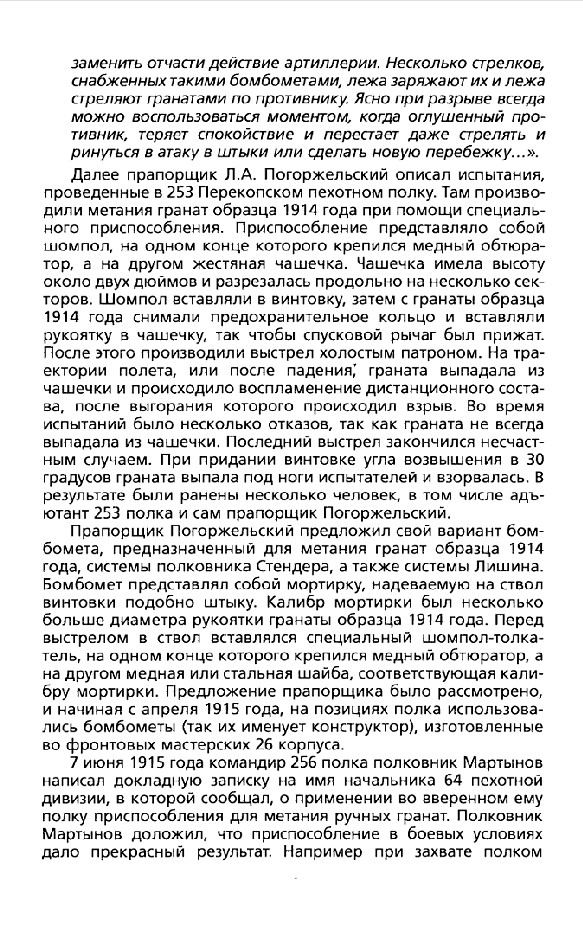

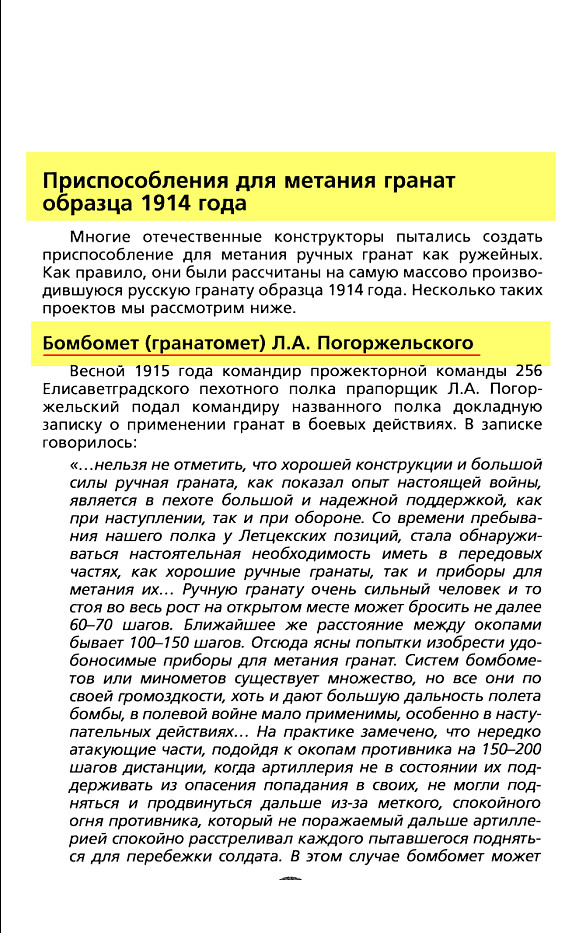

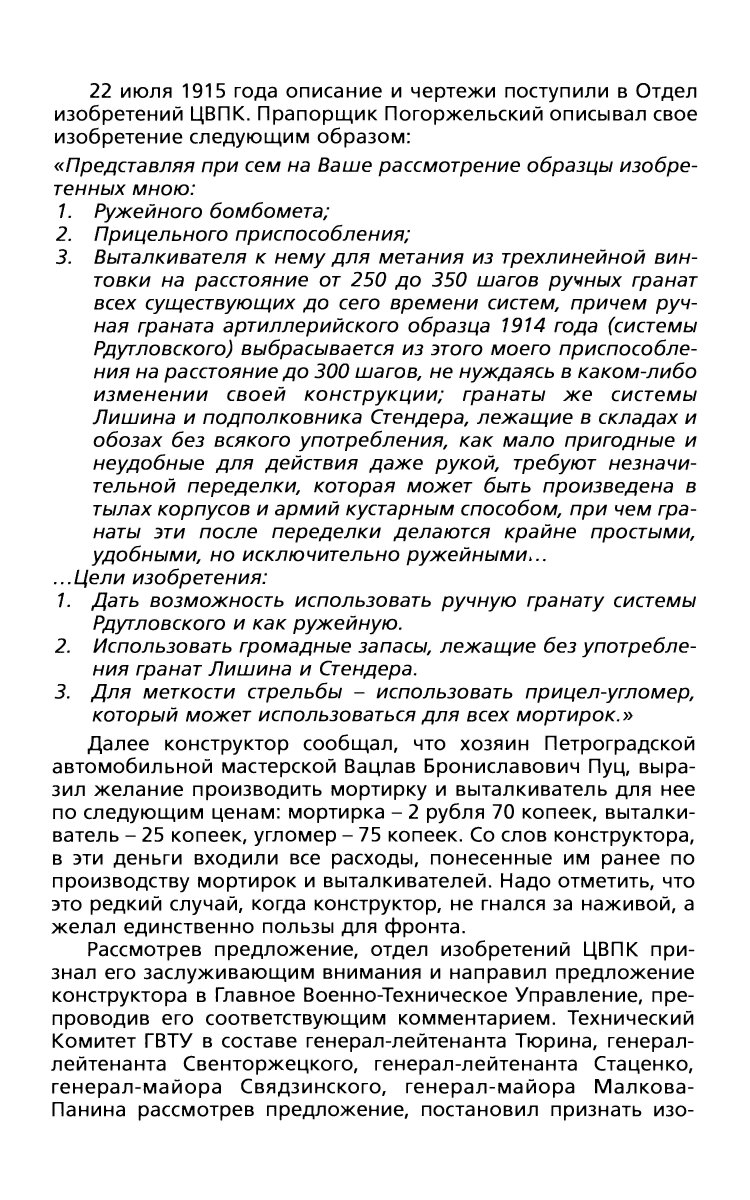

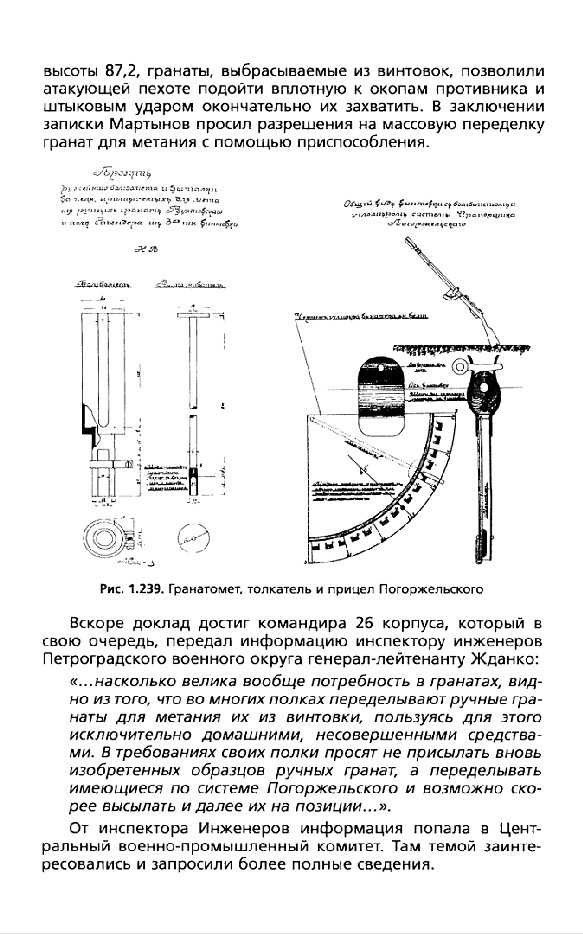

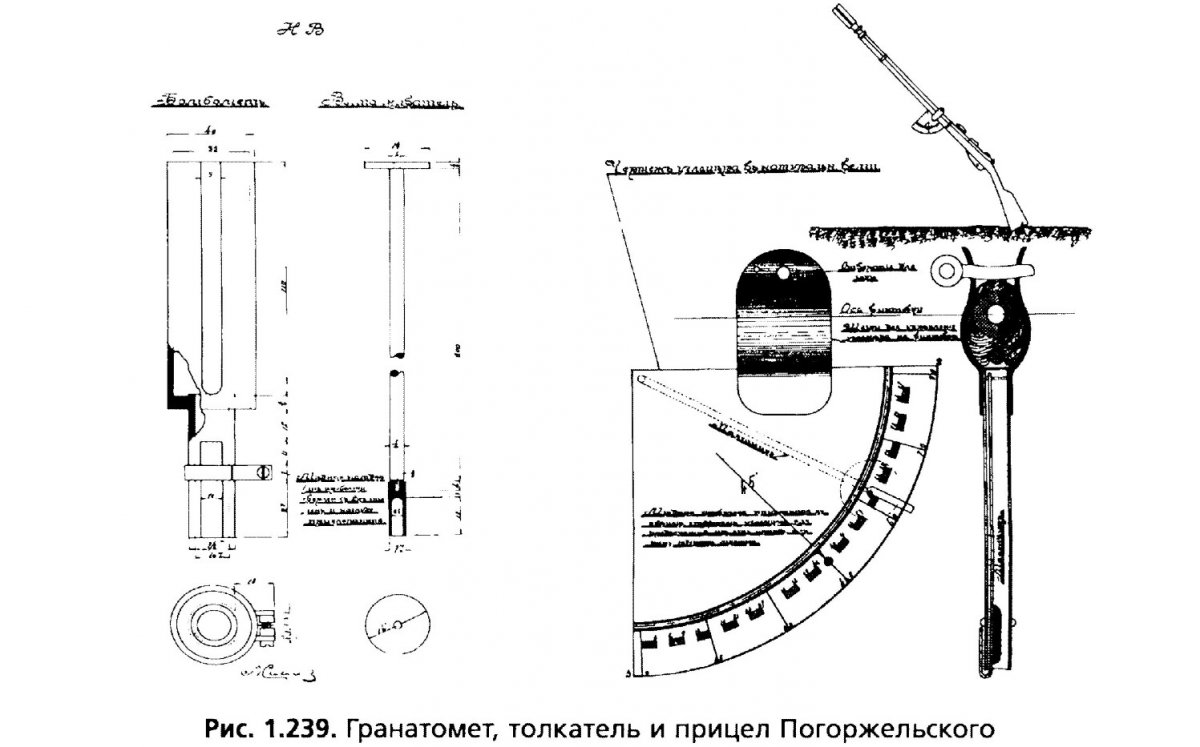

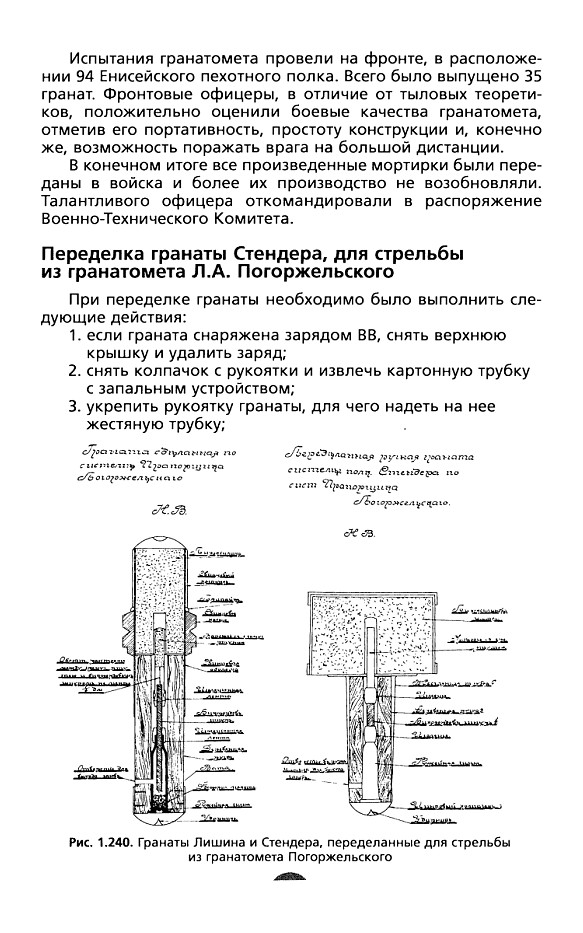

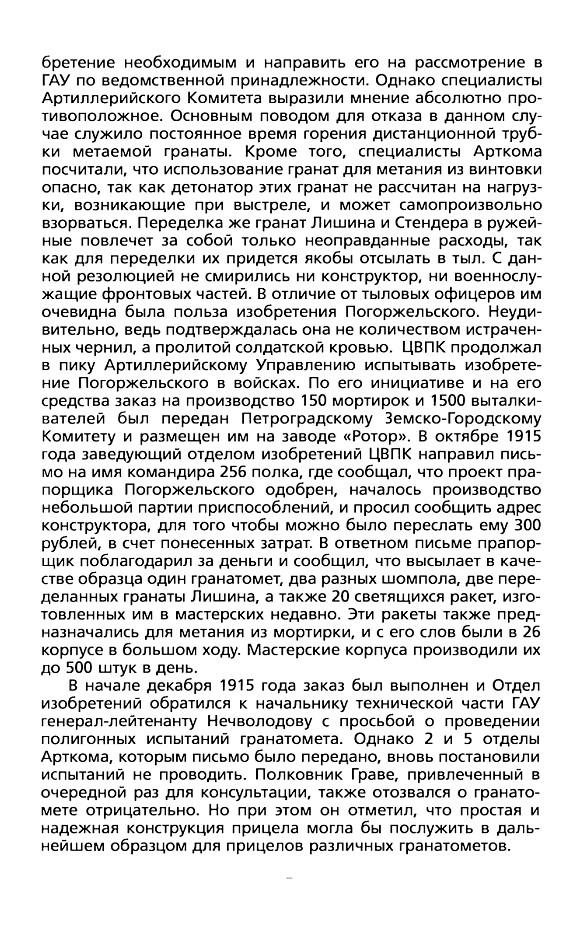

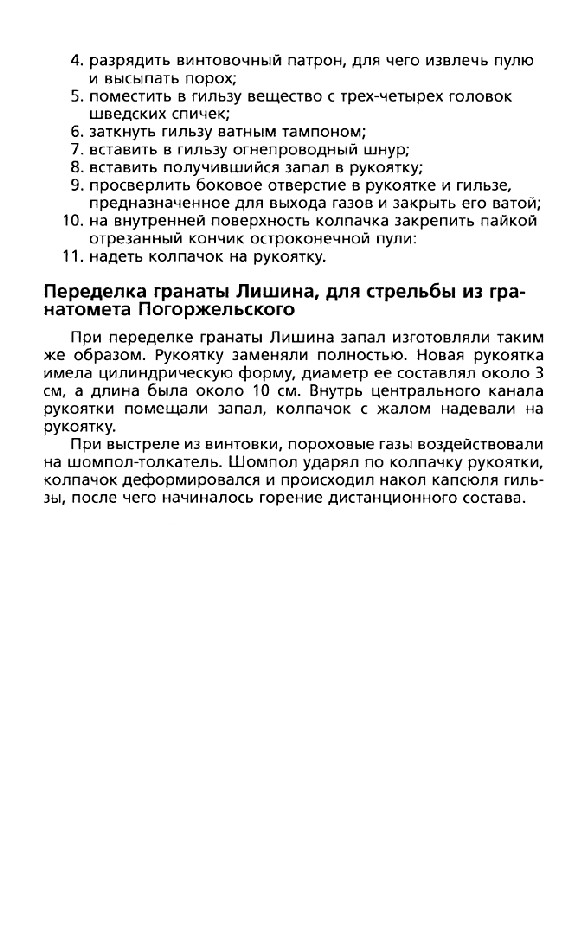

Самый что ни есть ПРАВИЛЬНЫЙ. Это гранатомет (мортирка) прапорщика Л.А. Погоржельского. Только видимо ЭТО его (её) реинкарнация на Великую Отечественную 1941 - 1945 г.г. (судя по способу крепления). Но не уверен на все 100. Тут надо мнение Kerk выслушать. Он в этом профи. Как никак один из авторов книги о штыках к Мосинке.
P/S О пользе ВНИМАТЕЛЬНОГО ПЕРЕЧИТЫВАНИЯ книг (это я о себе!).....Сколько раз читал книгу Б.Прибылова и Е.Кравченко, а вот сейчас нашёл ответ в ней по этой находке.



Браво! На редкость интересная тема-обсуждения получилась)



Мозговой штурм, комрады, привел к результату ярко продемонстрировав преимущества коллективной работы. Но работа еще не окончена - нужно искать дальше материалы по применения РГ-14 в ВМВ.



Спасибо за Вашу работу и мозги.
И всем Камрадам,отписавшимся в теме.
