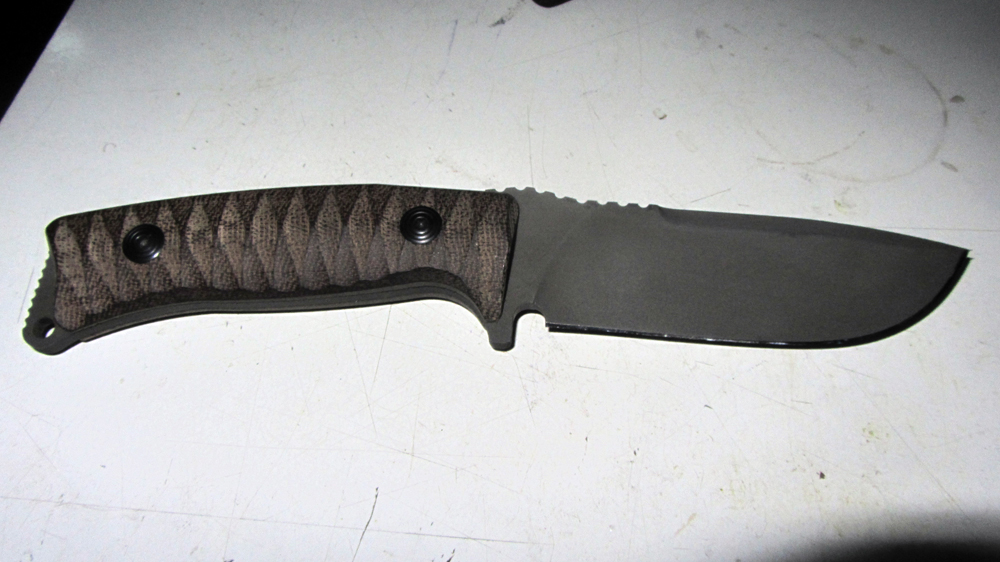

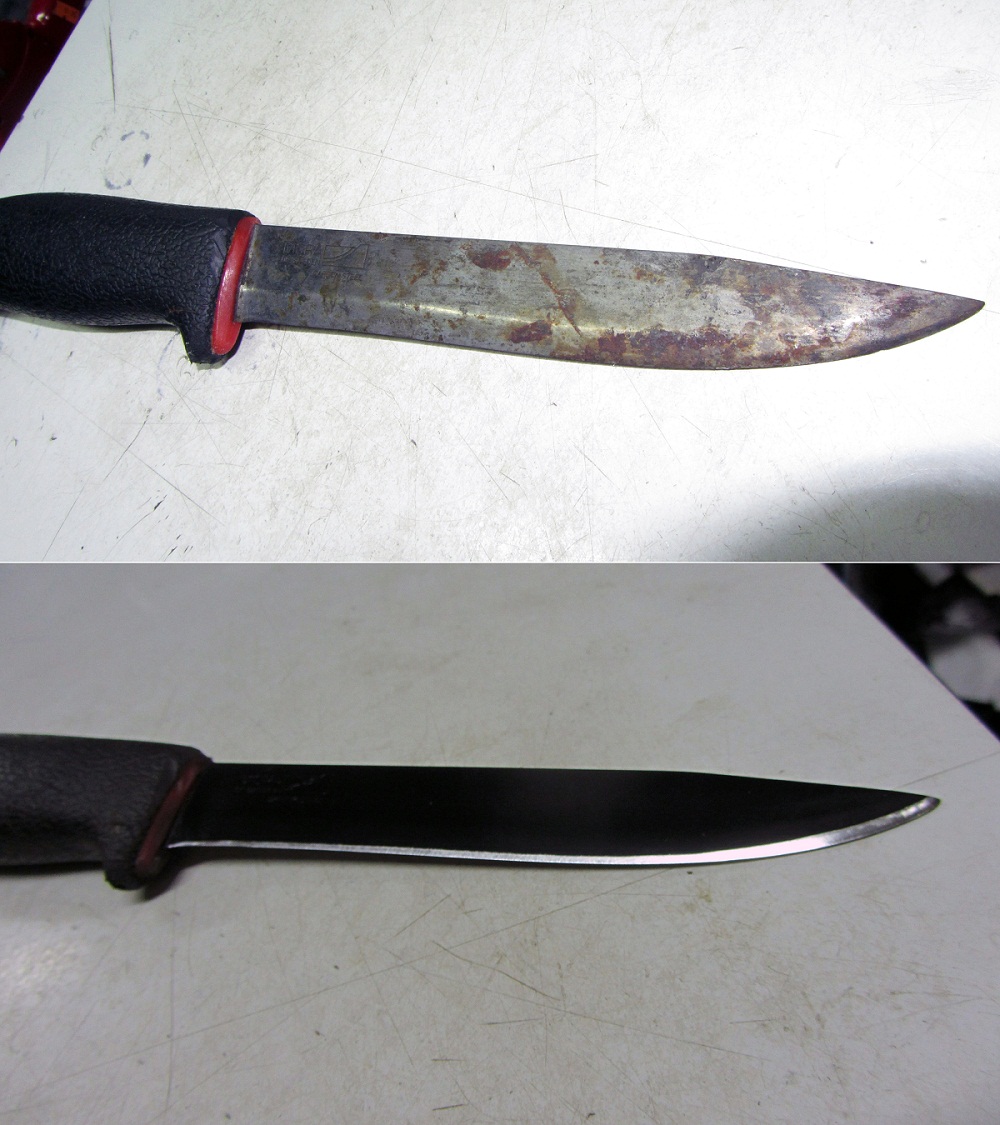

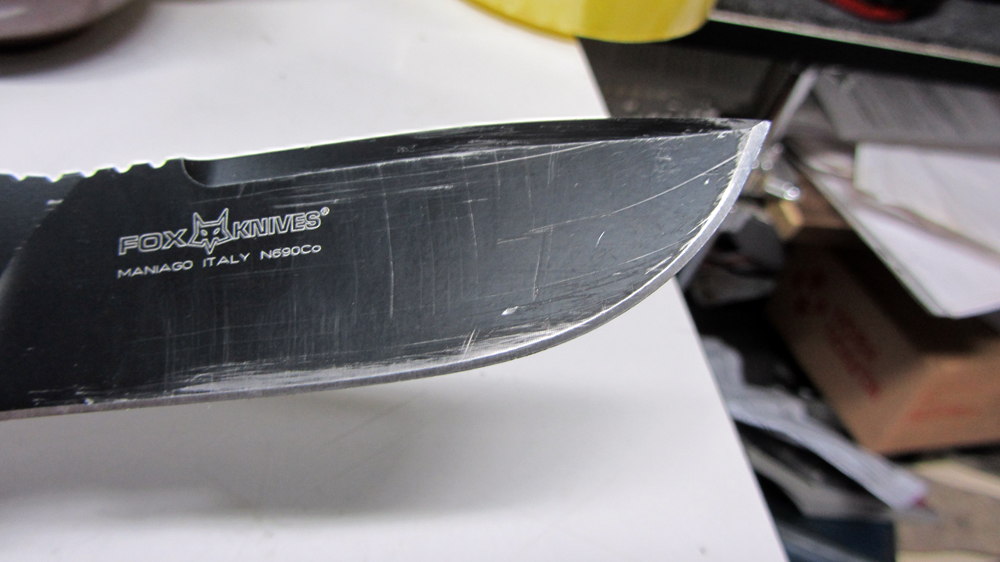

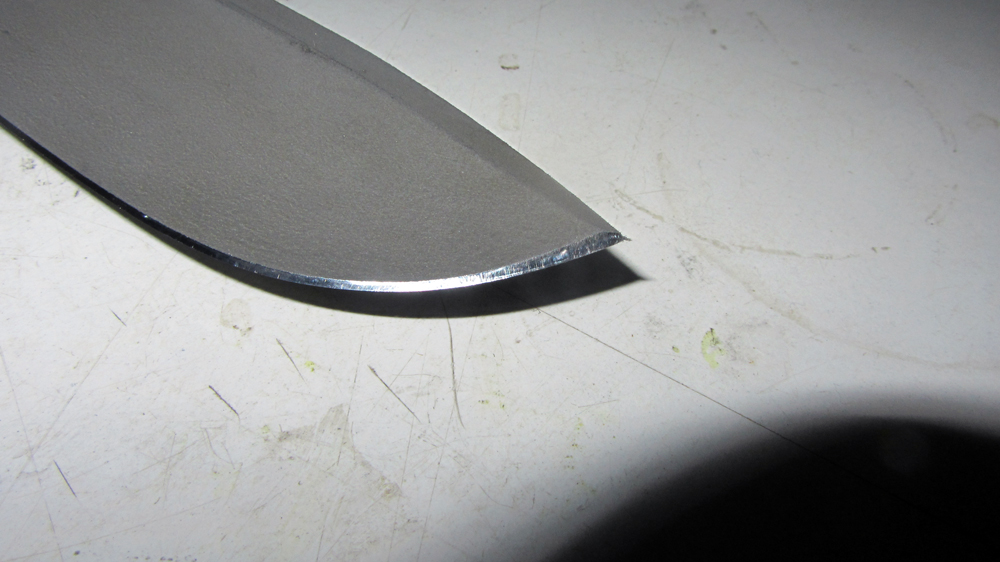

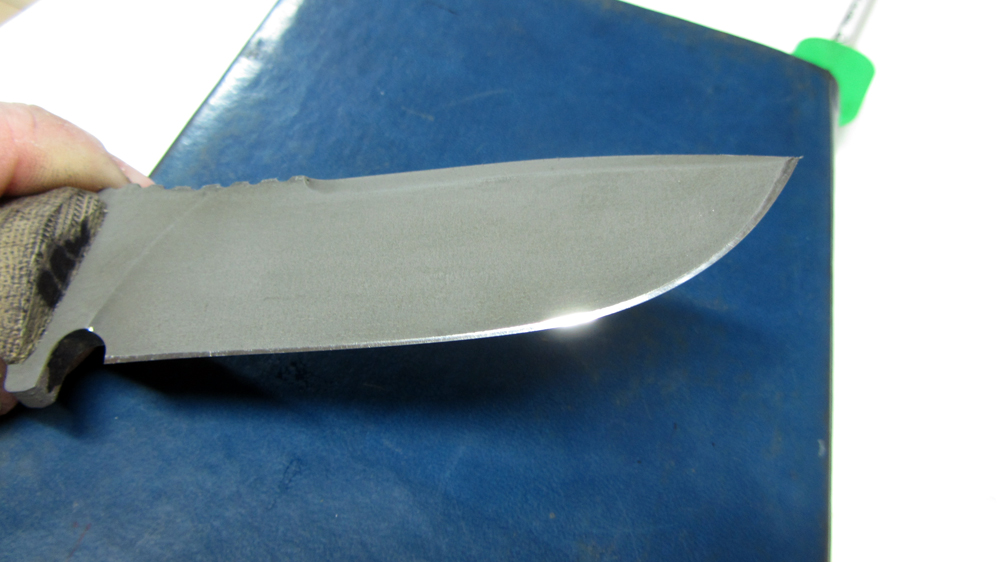

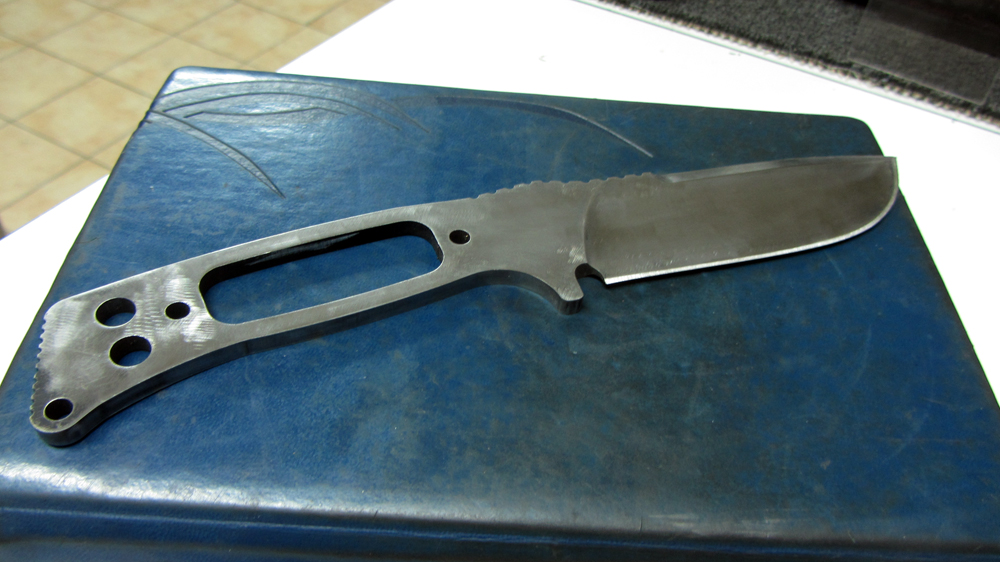

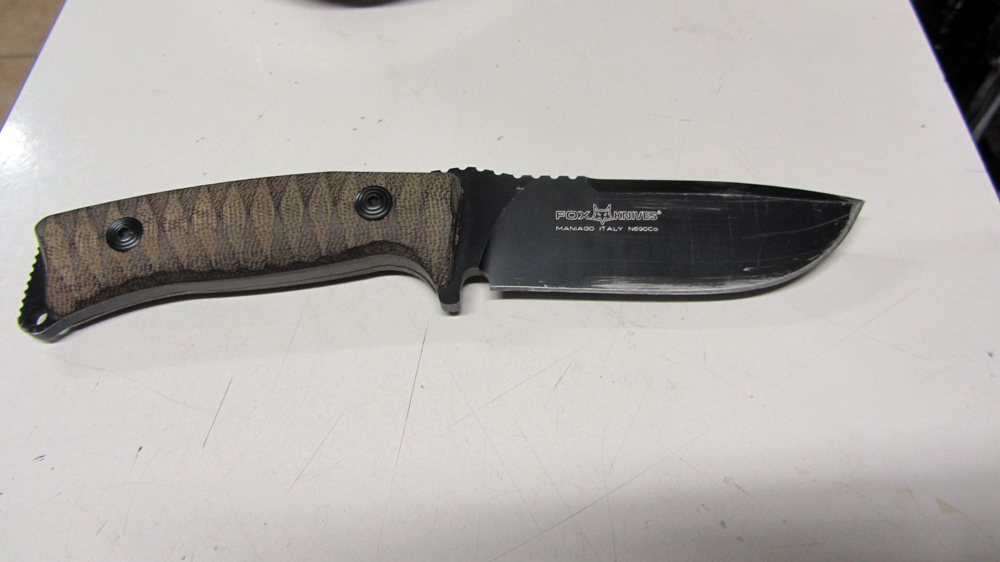

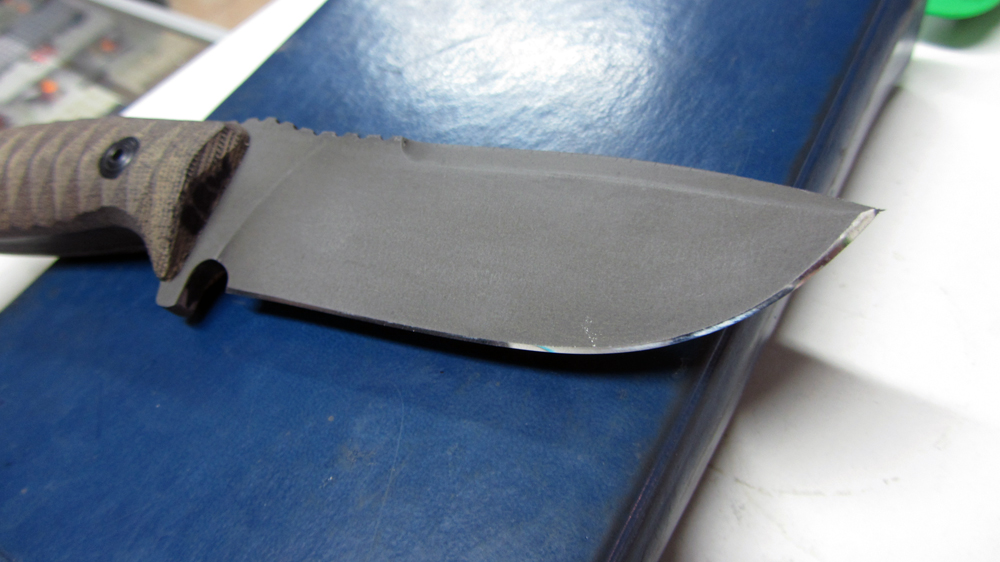

Решил немного отдохнуть от воронения , переключив внимание вот на такой девайс. Владелец жаловался что покрытие не очень хорошее и слазит при первой малейшей возможности . К тому же его раздражали дурацкие надписи. Я снял накладки , зачистил всю поверхность до белого металла и ,поскольку сталь оказалась нержавеющей и воронение нанести не представлялось возможным , сделал несколько другое , но не менее устойчивое покрытие. Ну и , естественно заточил . Финиш делал с помощью алмазной пасты 12000 ( это не очепятка двенадцать тысяч ) Волосы не то что бреет а вгрызается в каждый и распускает вдоль. Фото как обычно в логической последовательности .

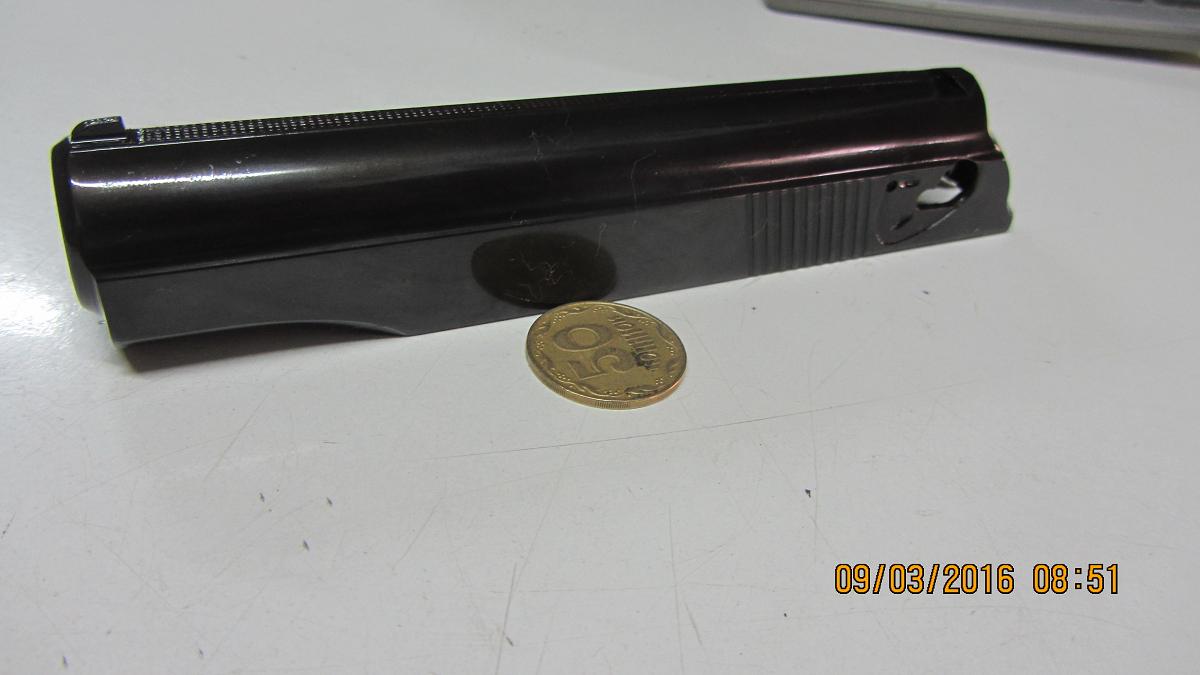

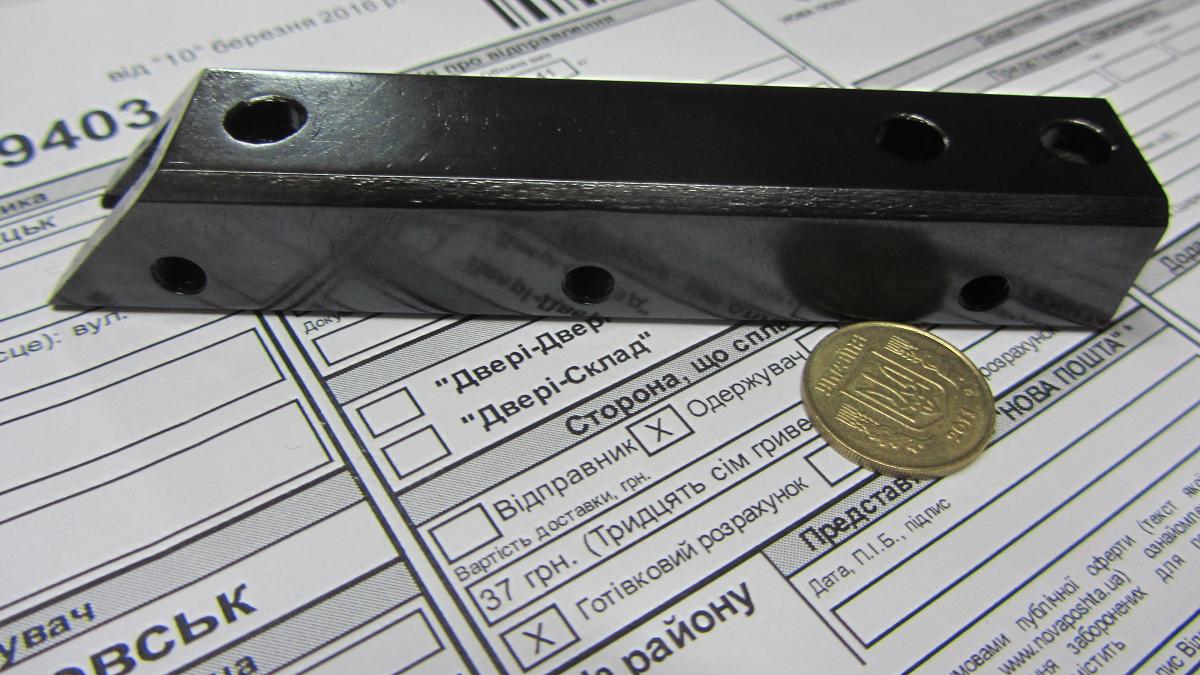

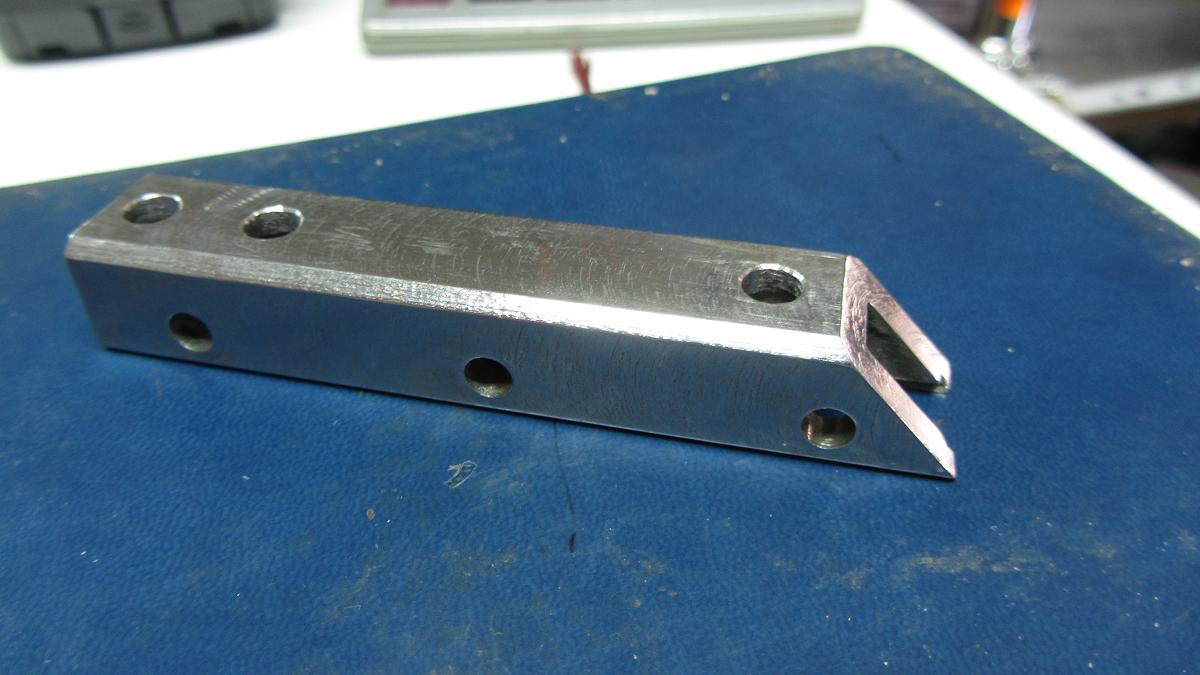

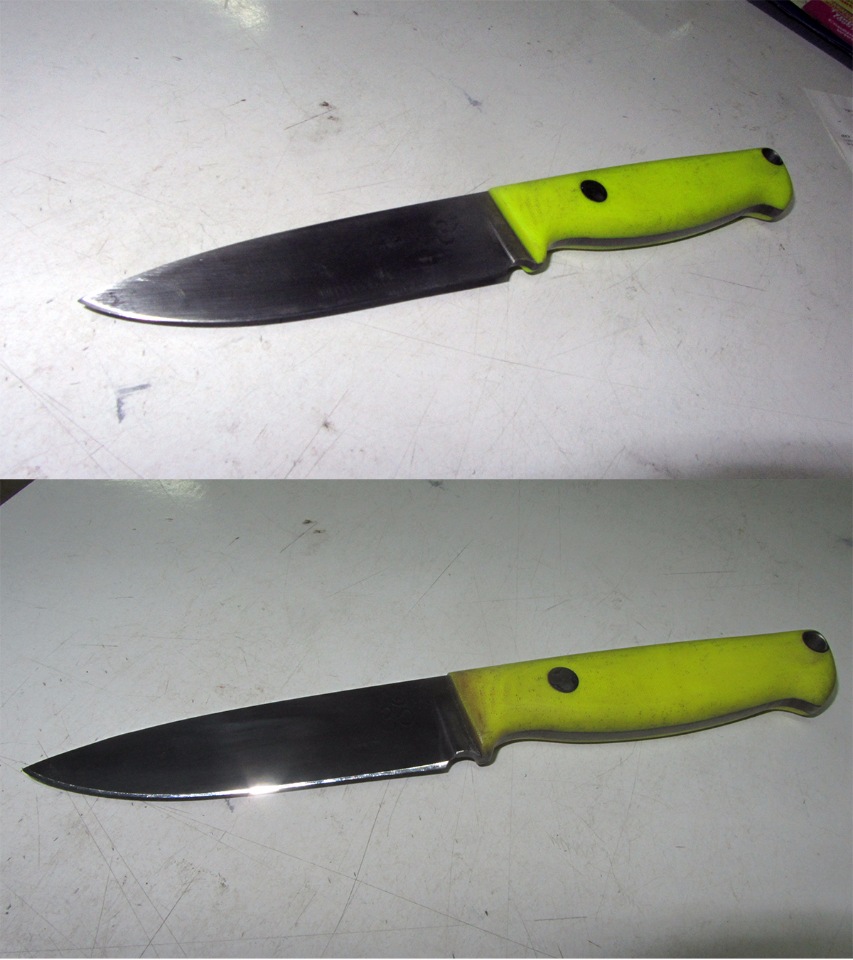

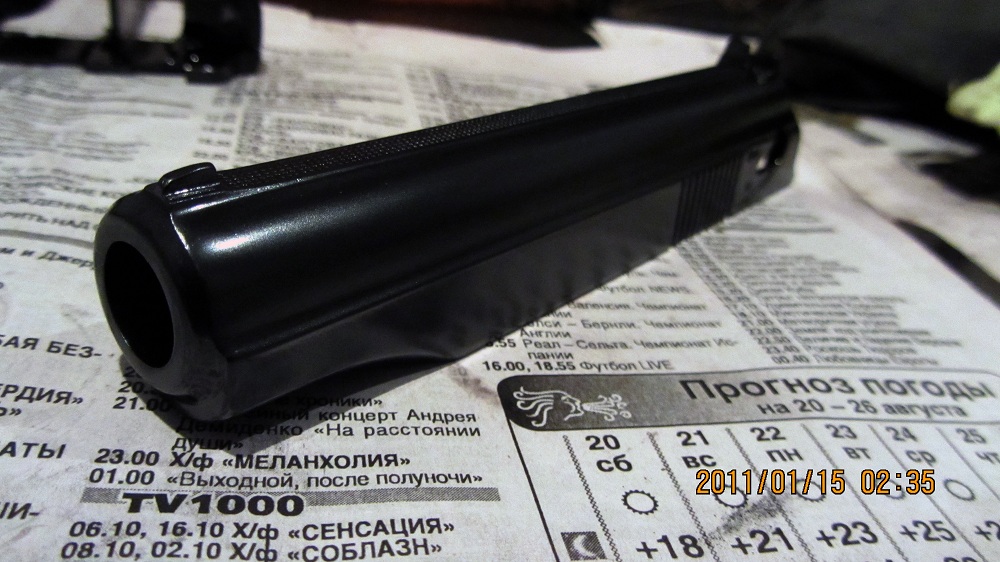

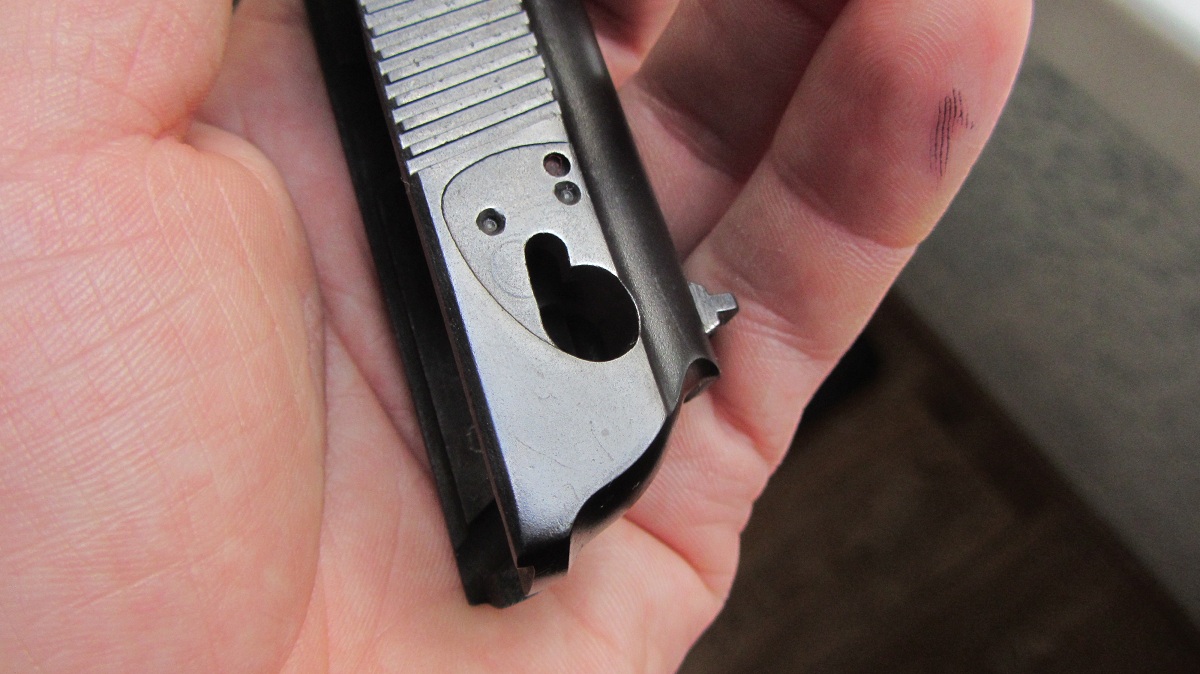

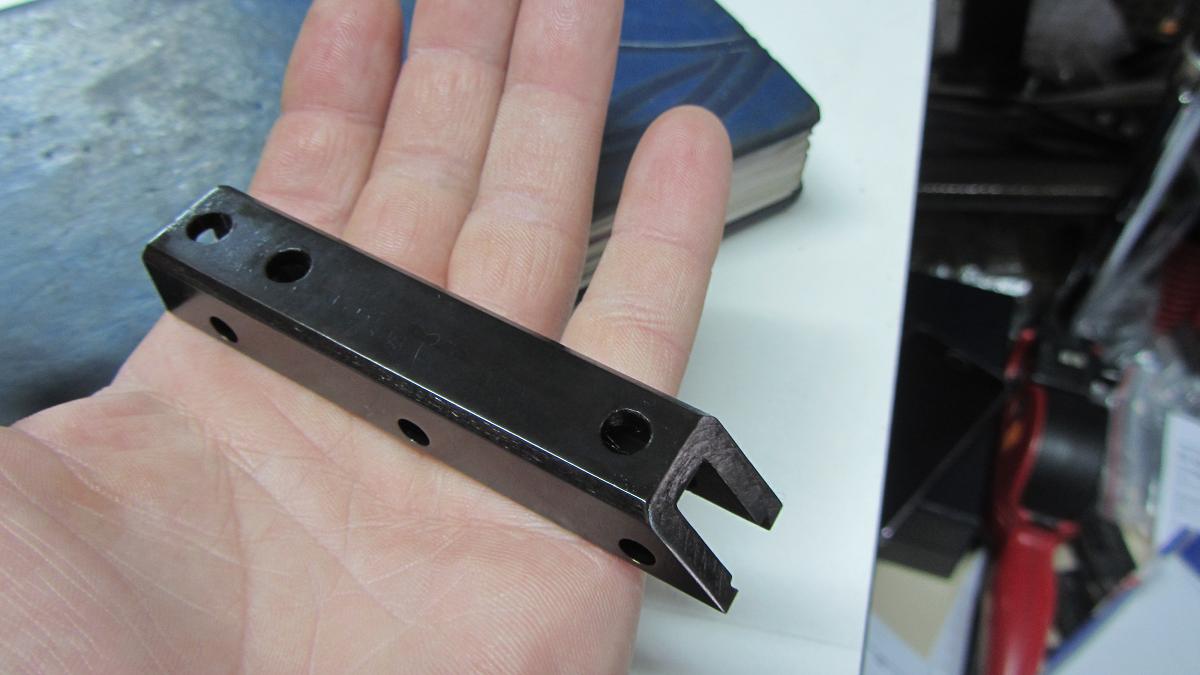

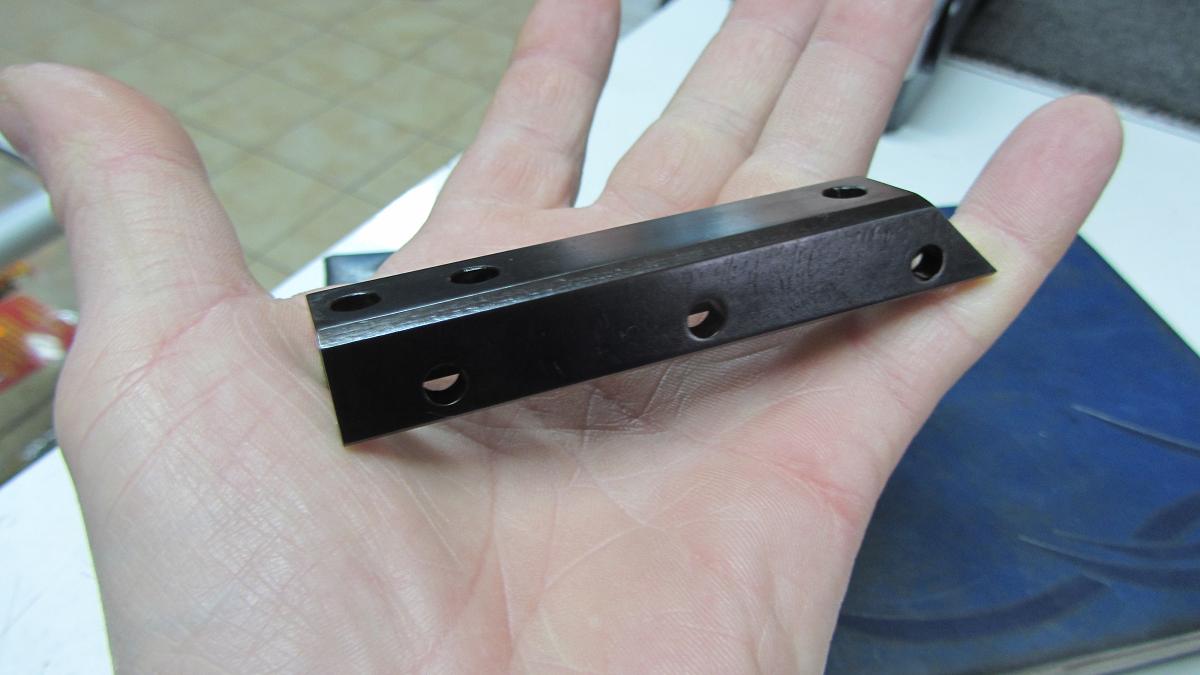

Меня часто спрашивают на счет качества обработки поверхности . Сфотографировал как смог , но смысл думаю понятен Очередная деталька. короткое кино как выглядит вороненая мною деталь при дневном освещении
доброе время суток..а как можно вам рамку и затвор под схп переслать на воронение.и сколько денег будет стоить.с Ув...

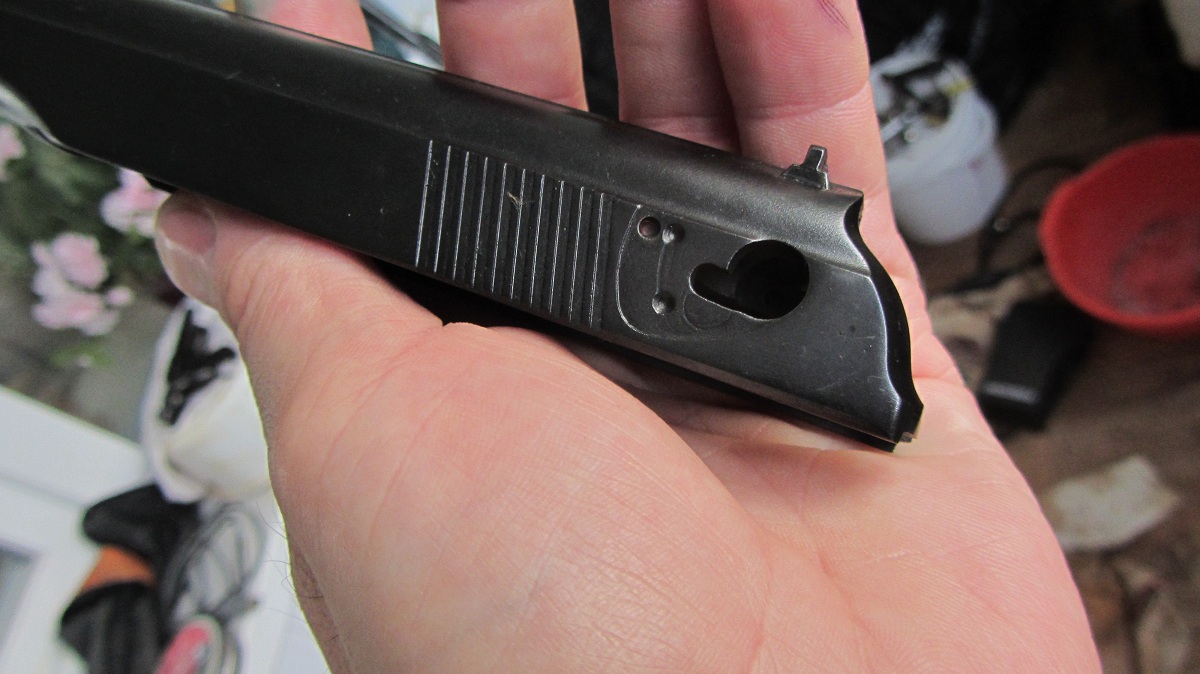

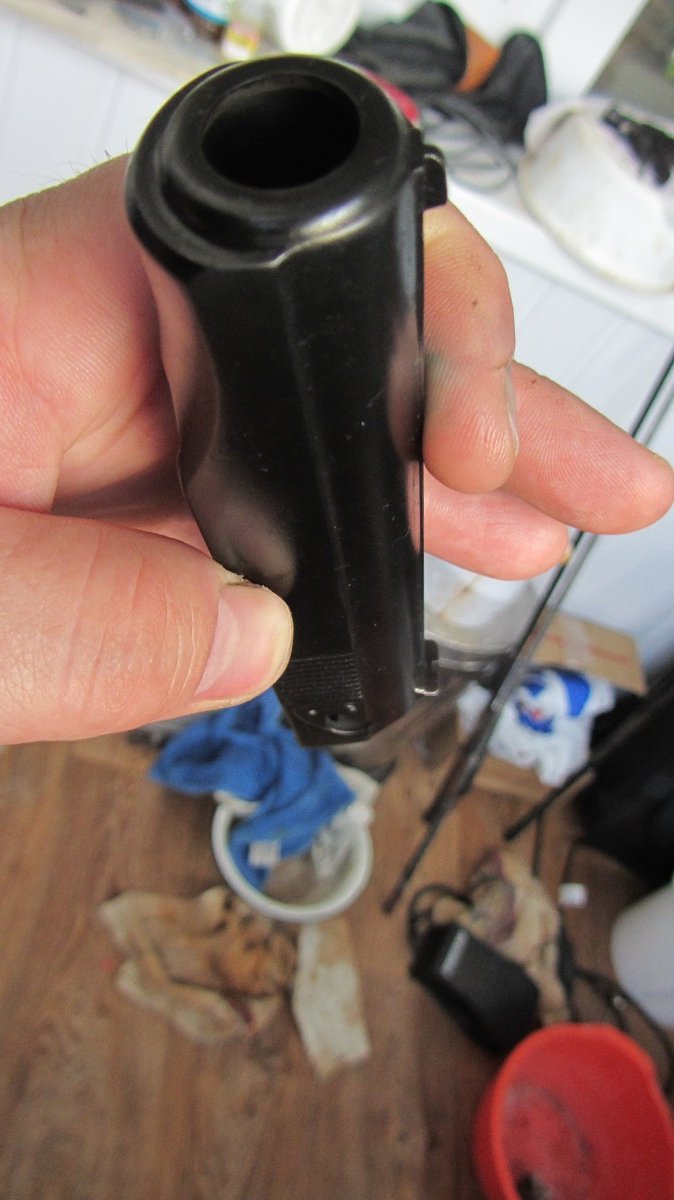

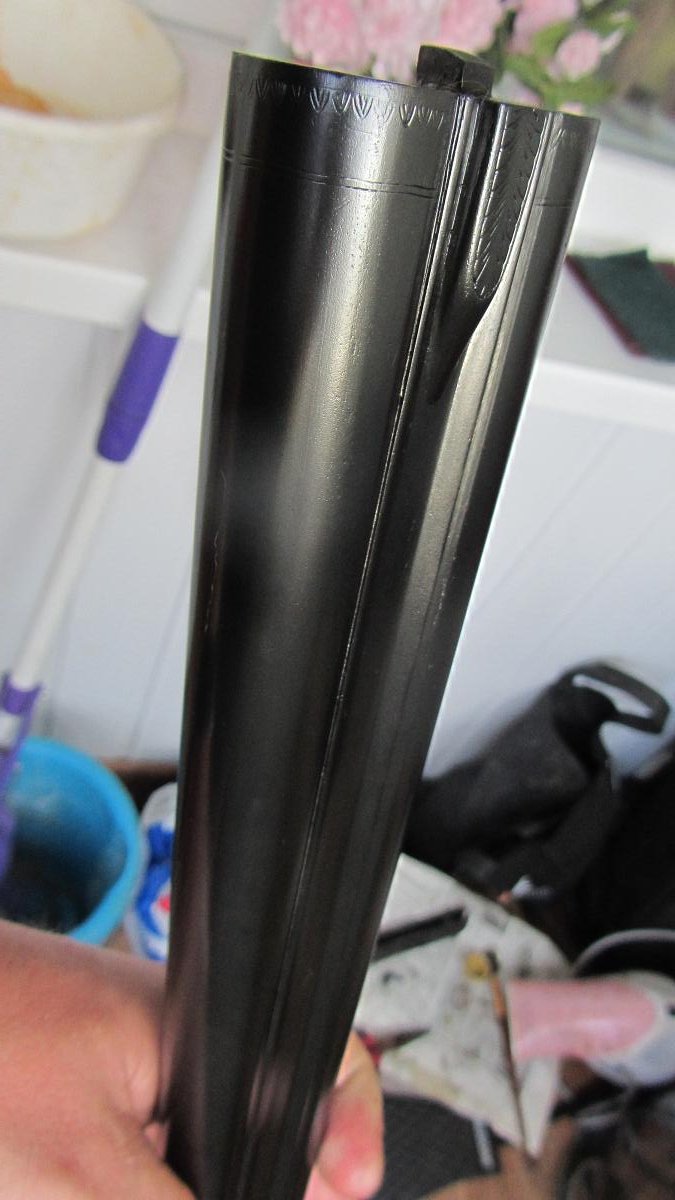

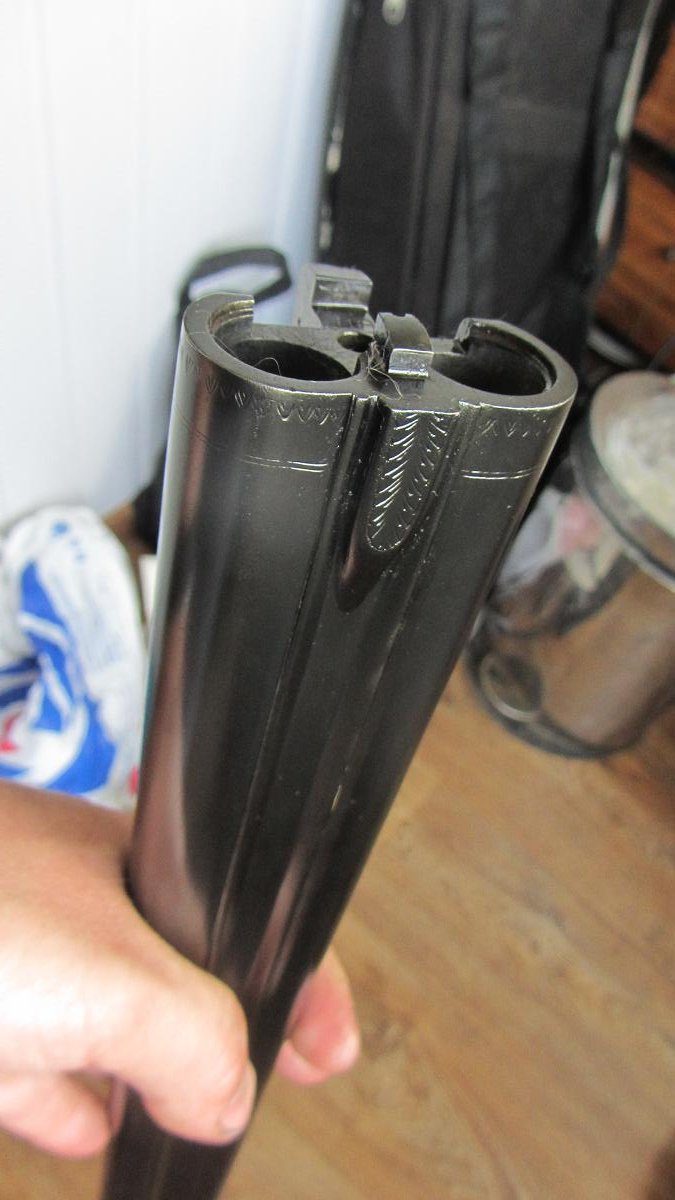

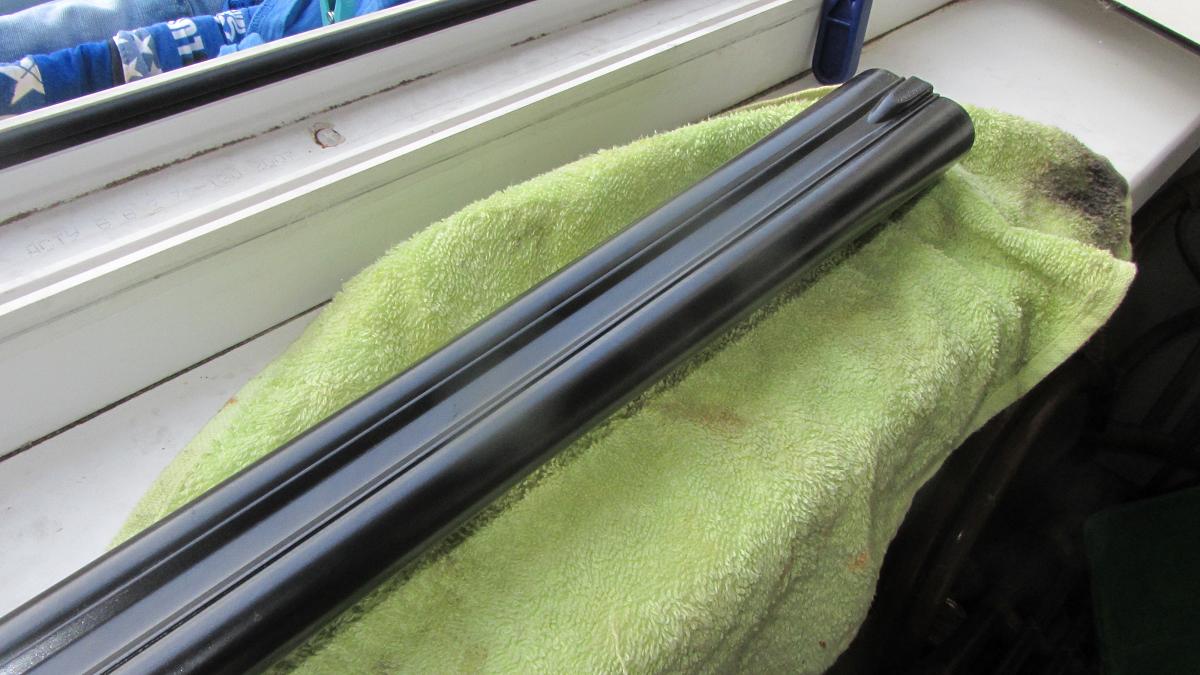

Всех приветствую . За работой некогда было ни писать ни фттографировать . Сейчас немножко разгреб и хочу показать каких результатов достиг .Я долго и много экспериментировал и пришел к выводу что нужно менять состав , с помощью которого происходит реакция. В новой версии полностью исключены некоторые добавки ,внесены серъезные изменения в состав, а также переработана система воздействия на поверхность . Также стал использовать новое масло , кстати одно из немногих , которое полностью полимелизируется с течением времени и закрывает поры в металле , консервируя поверхность в том состоянии в котором она вышла из под крацовки на самом финише . Таким образом вороненая поверхность полностью защищена от негативного влияния внешней среды. Из минусов - немного увеличился срок осуществления работ поскольку необходимо хотя бы 4-5 дней для того чтобы масло полимеризовалось . Зато пользователю теперь не нужно совершать каких-либо действий по натиранию поверхности свежеполученного железа маслом и по удалению остатков не прореагировавшего и выступившего на поверхность вещества. В общем вот фото как было , фото в процессе высыхания и как стало .

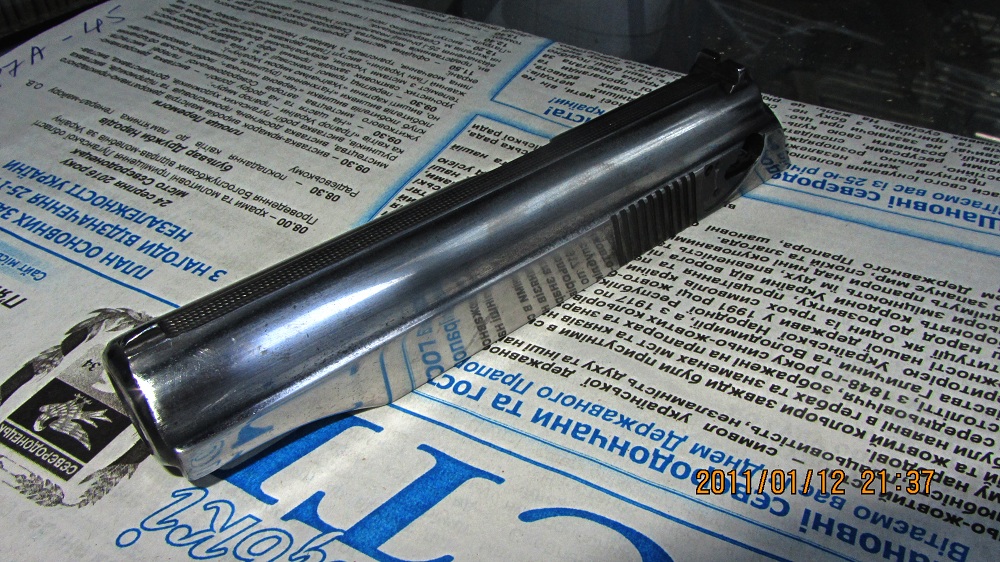

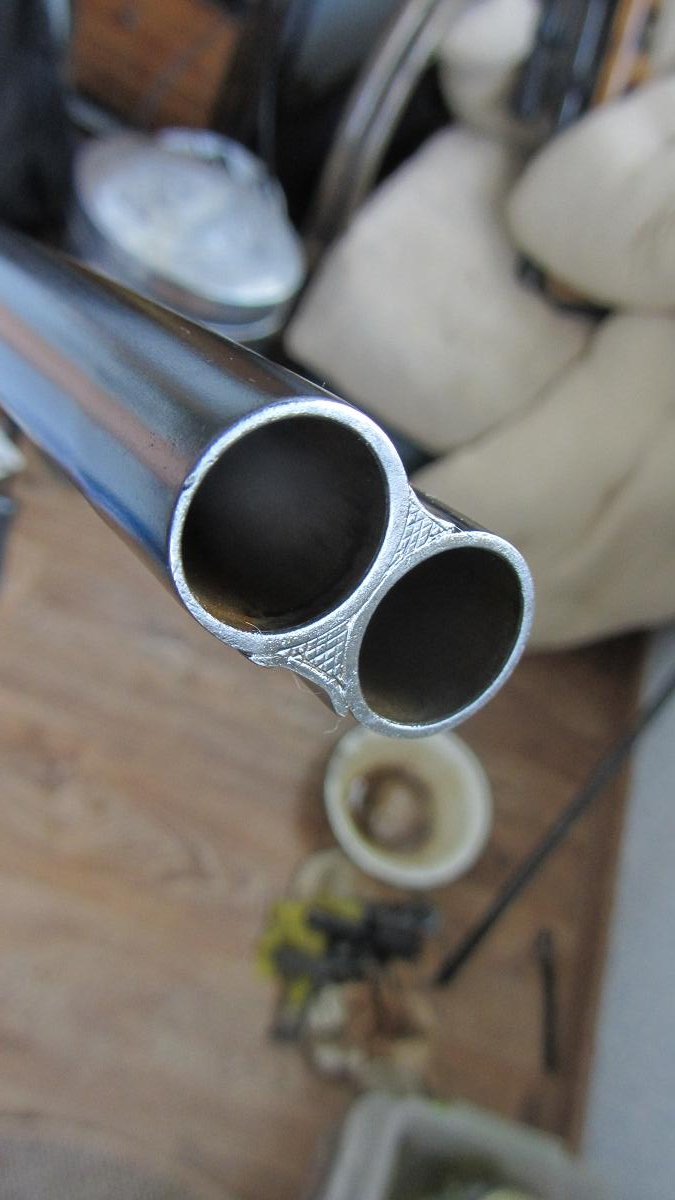

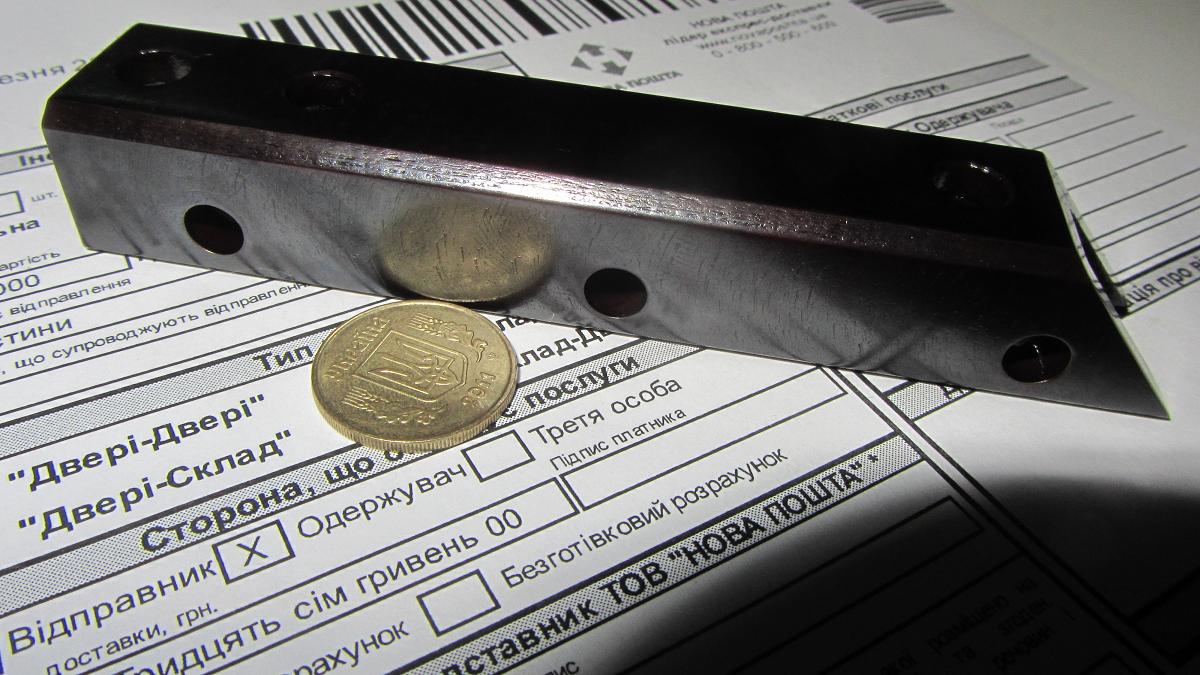

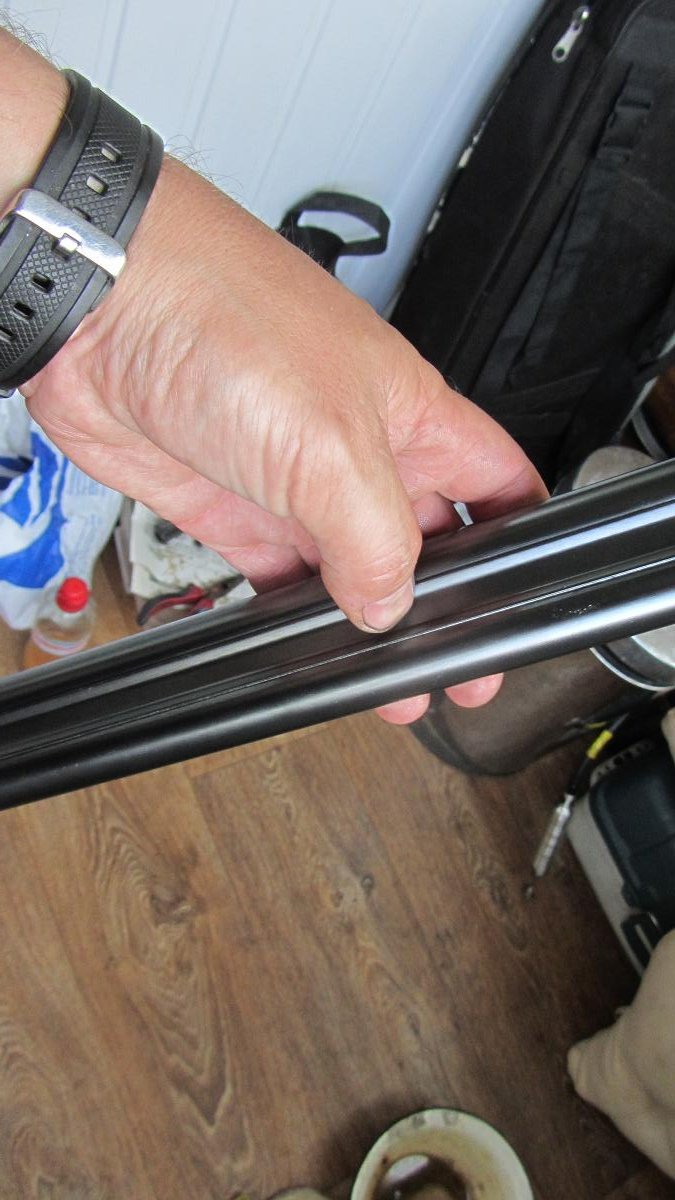

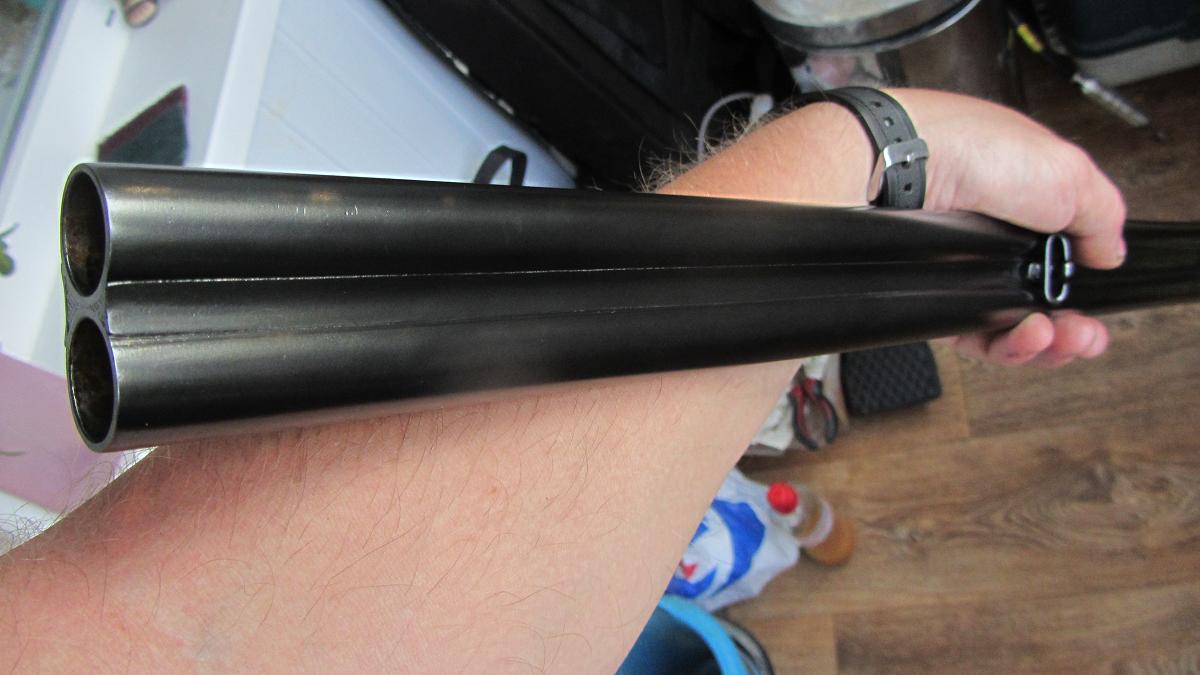

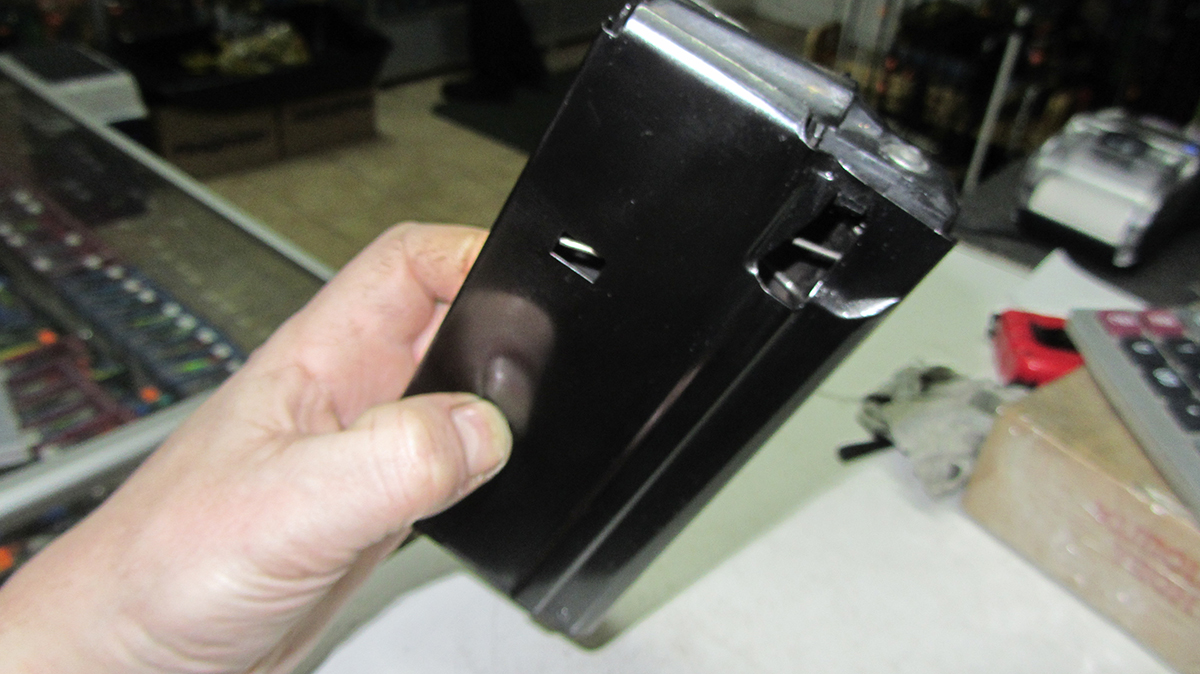

Стало мне скучно , решил провести эксперимент . Вместо 400 зерна сделал финиш 1000 , а затем еще и отполировал с серым диалюксом на муслиновом кругу. На полированную поверхность поначалу воронение ложилось не очень , но после второго захода все стало на свои места . Фото не передает полноты цвета , к тому же оно еще в масле все.

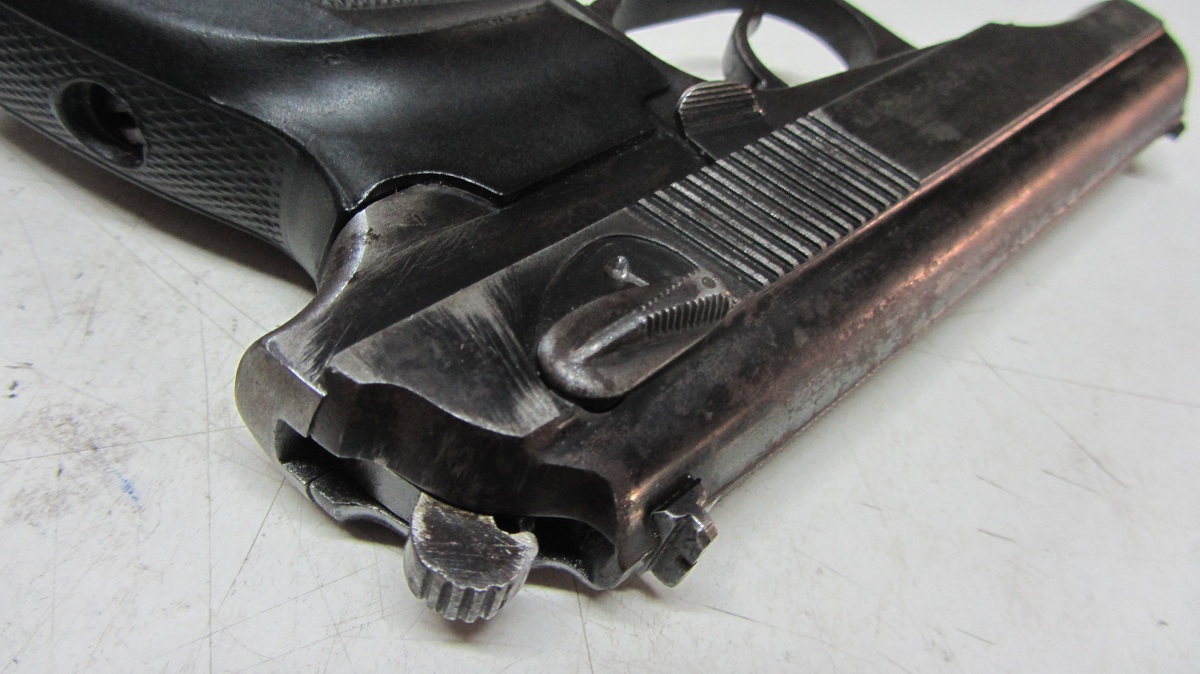

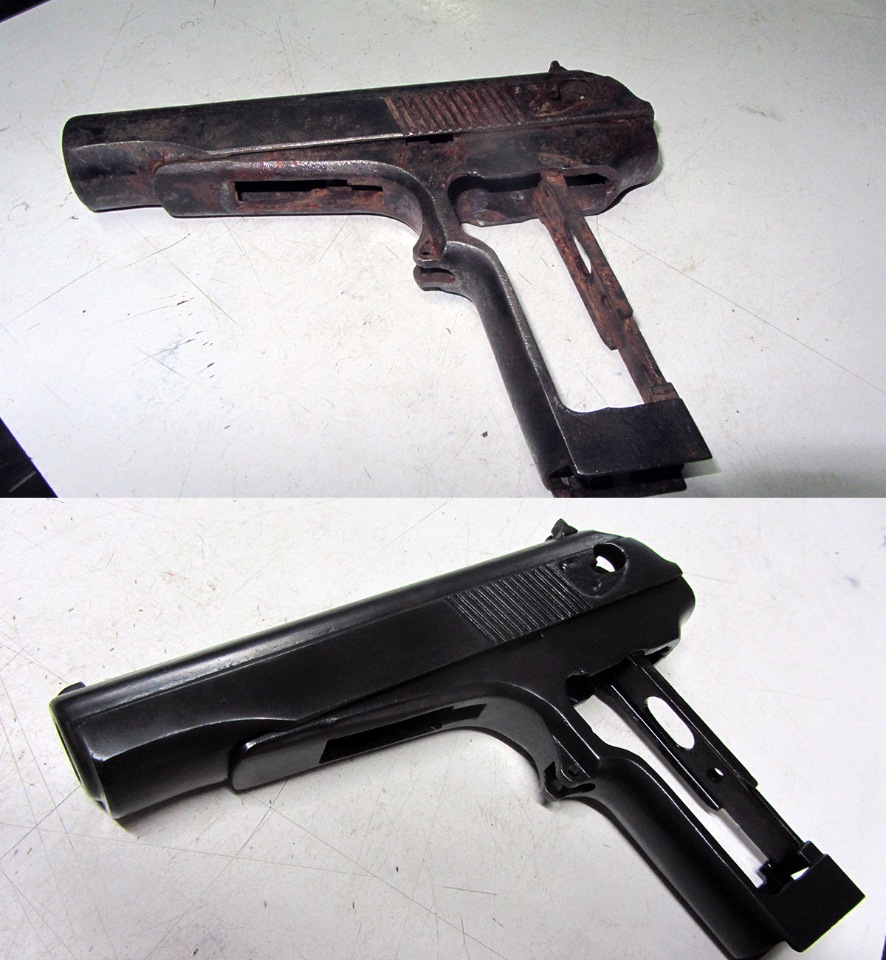

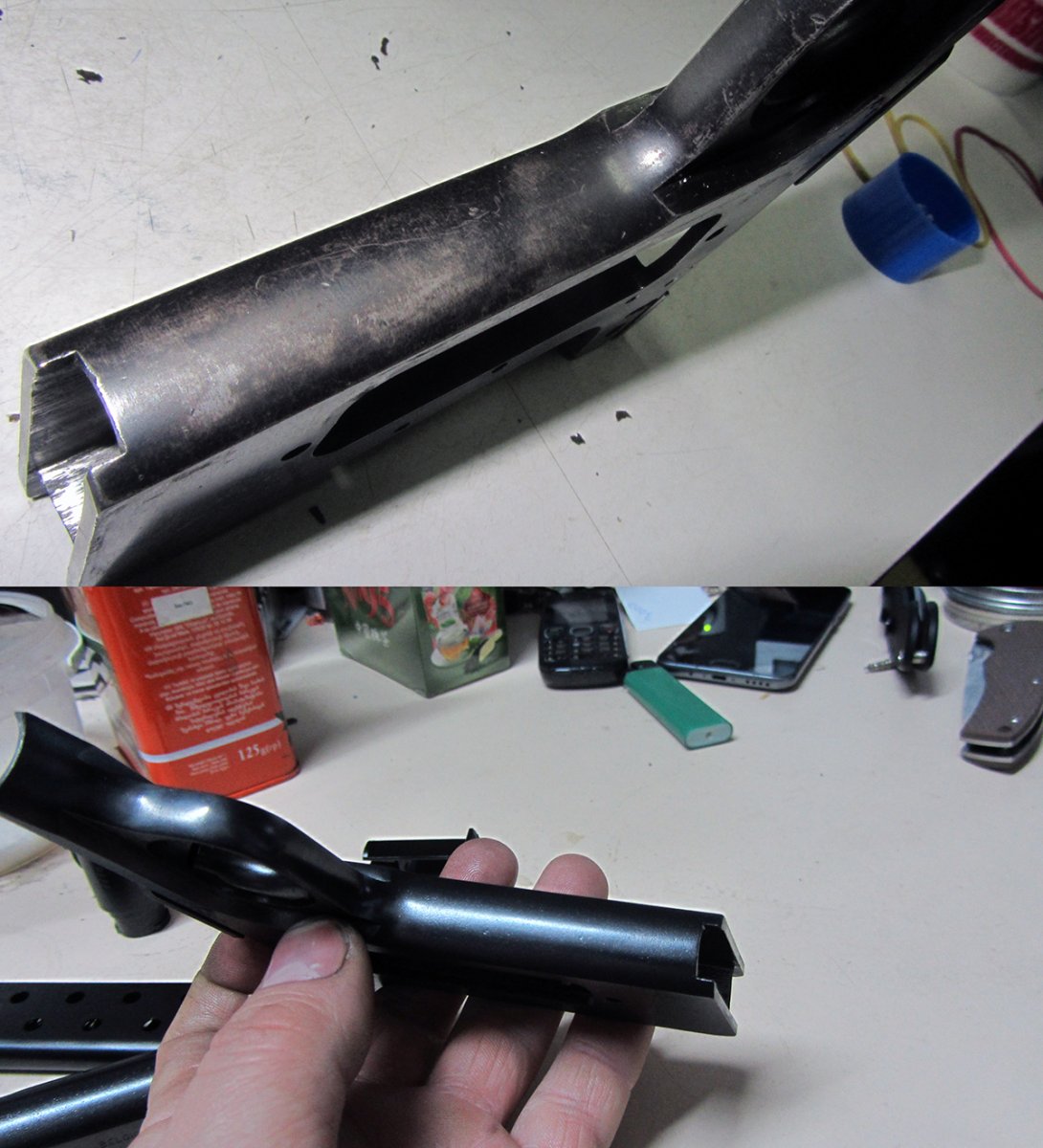

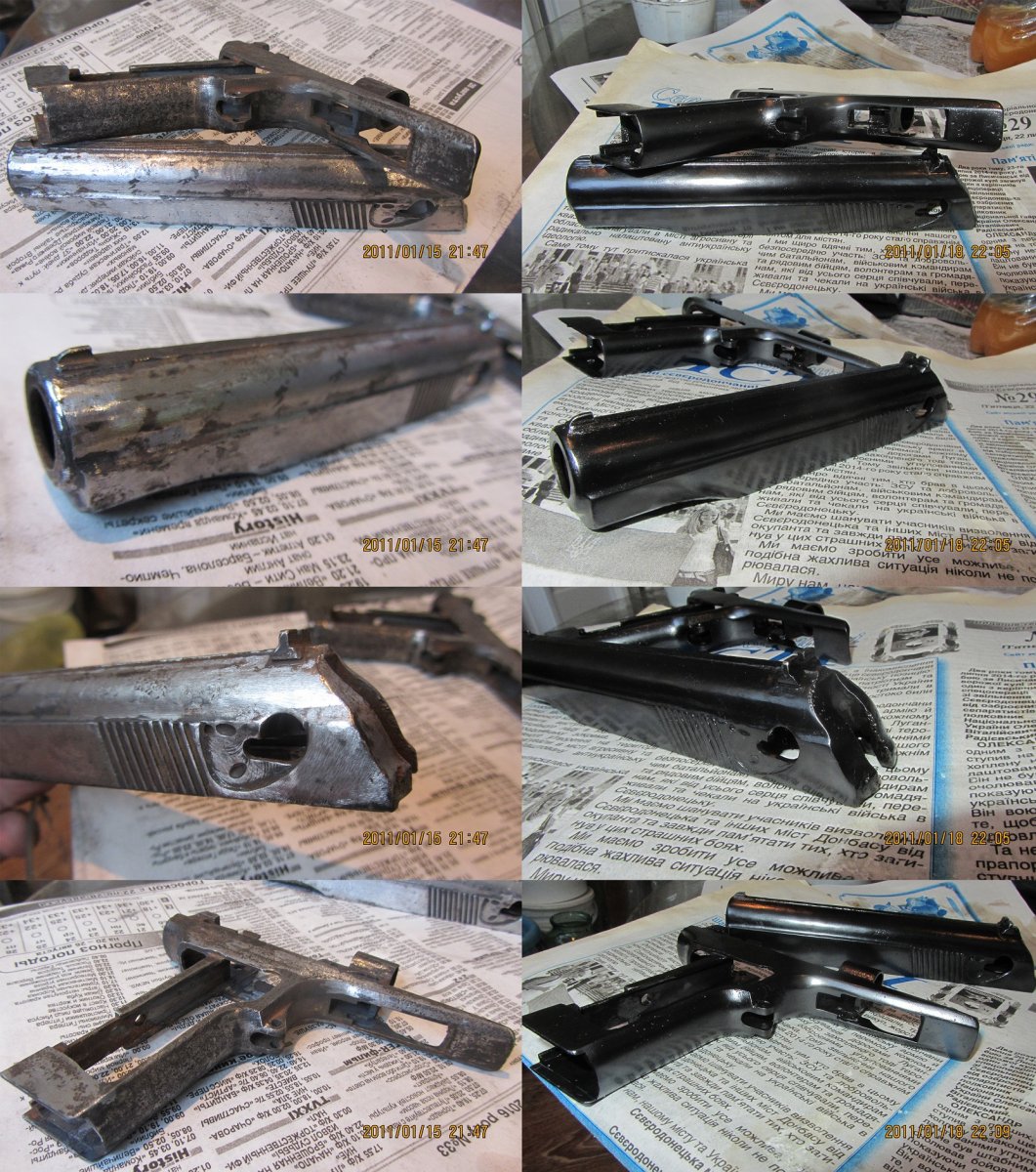

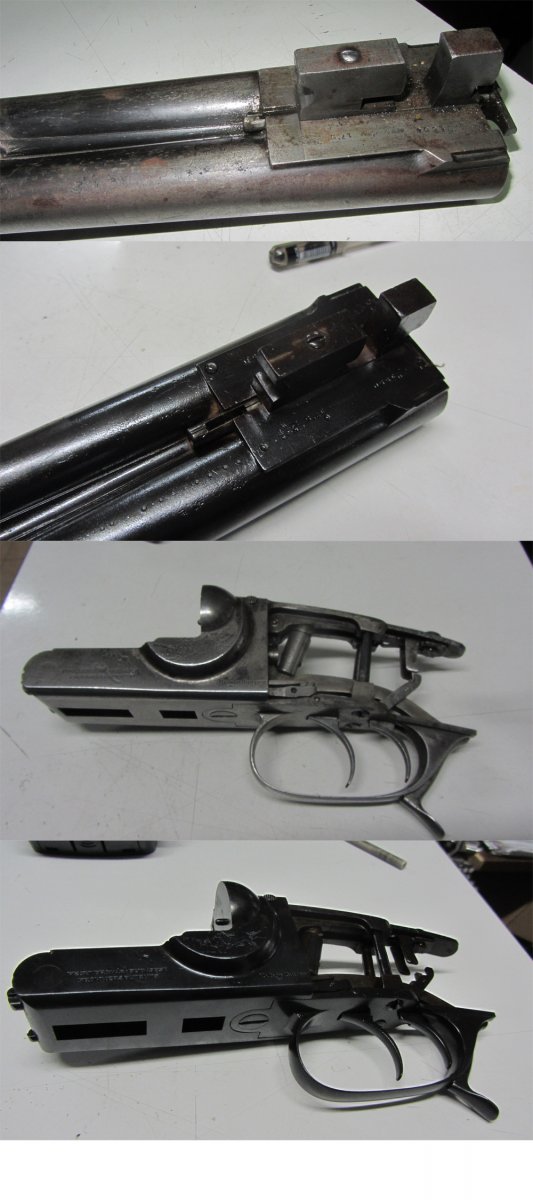

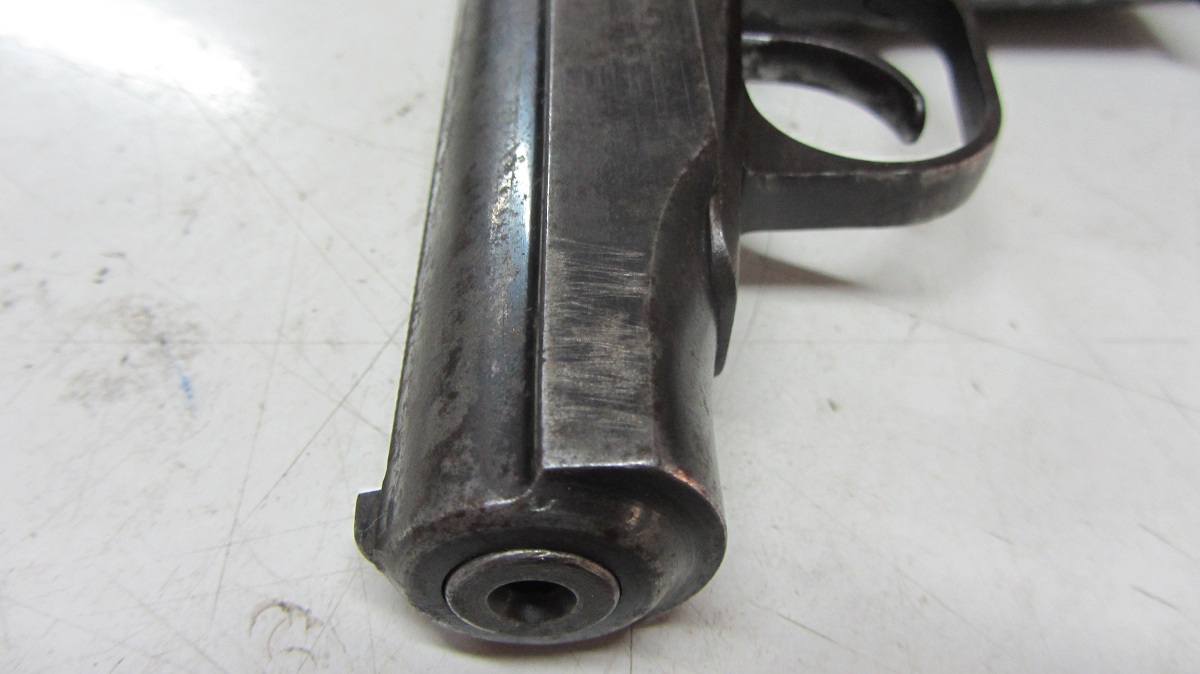

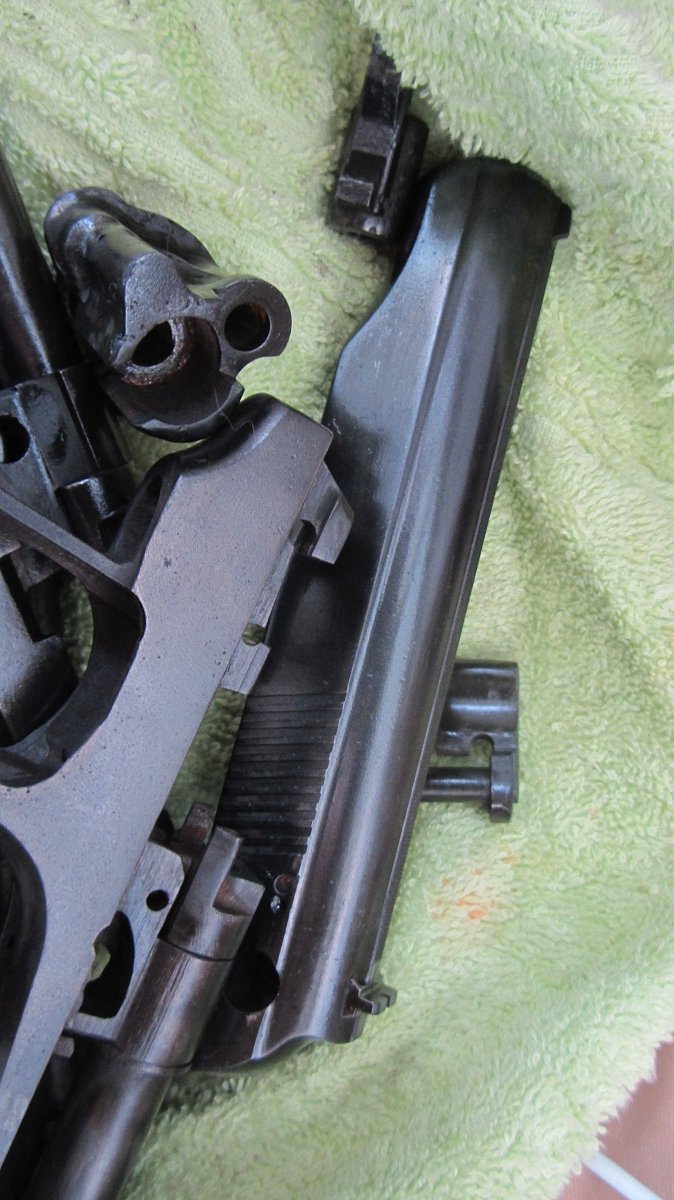

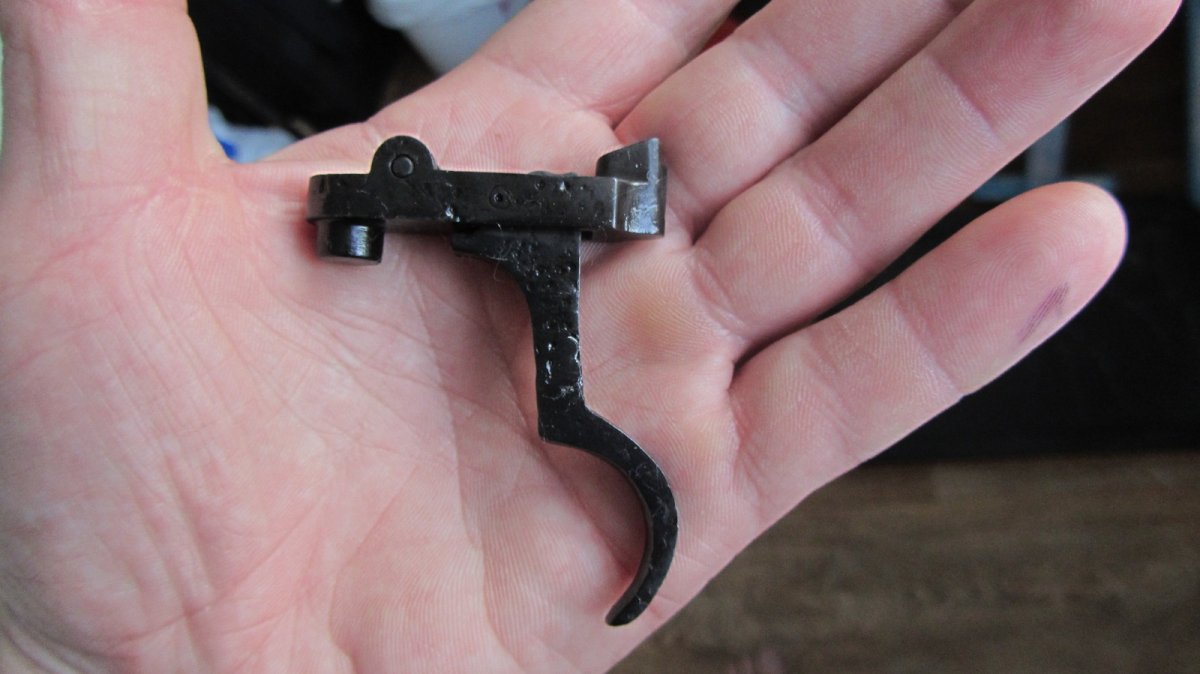

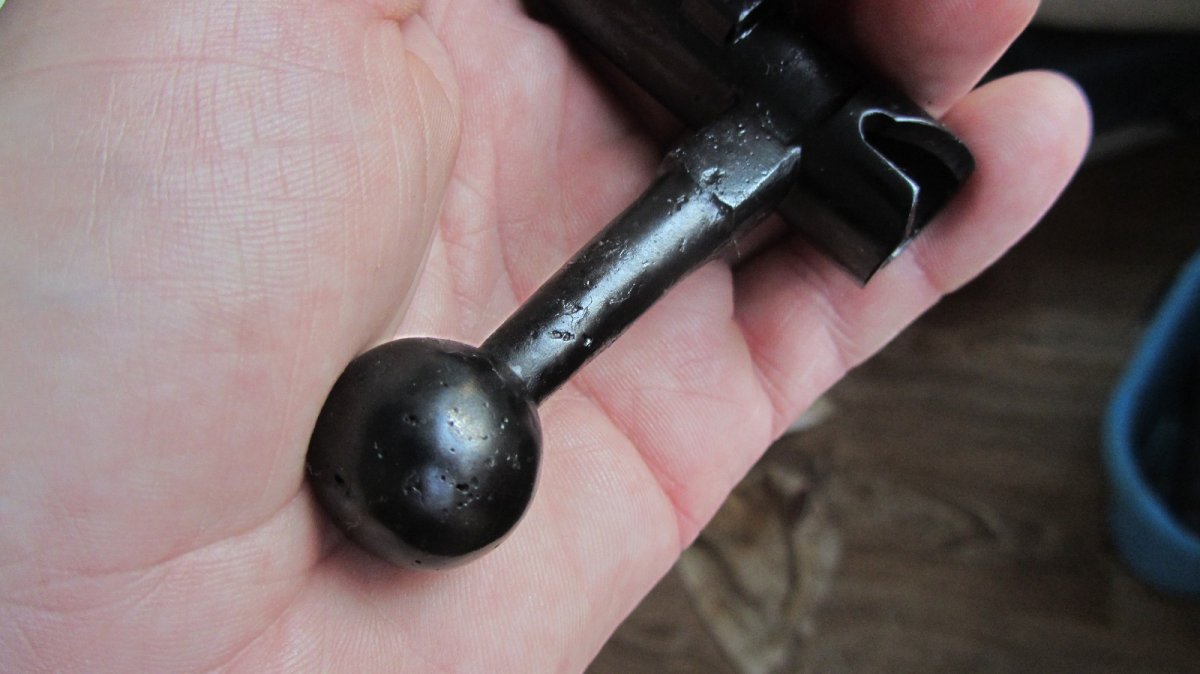

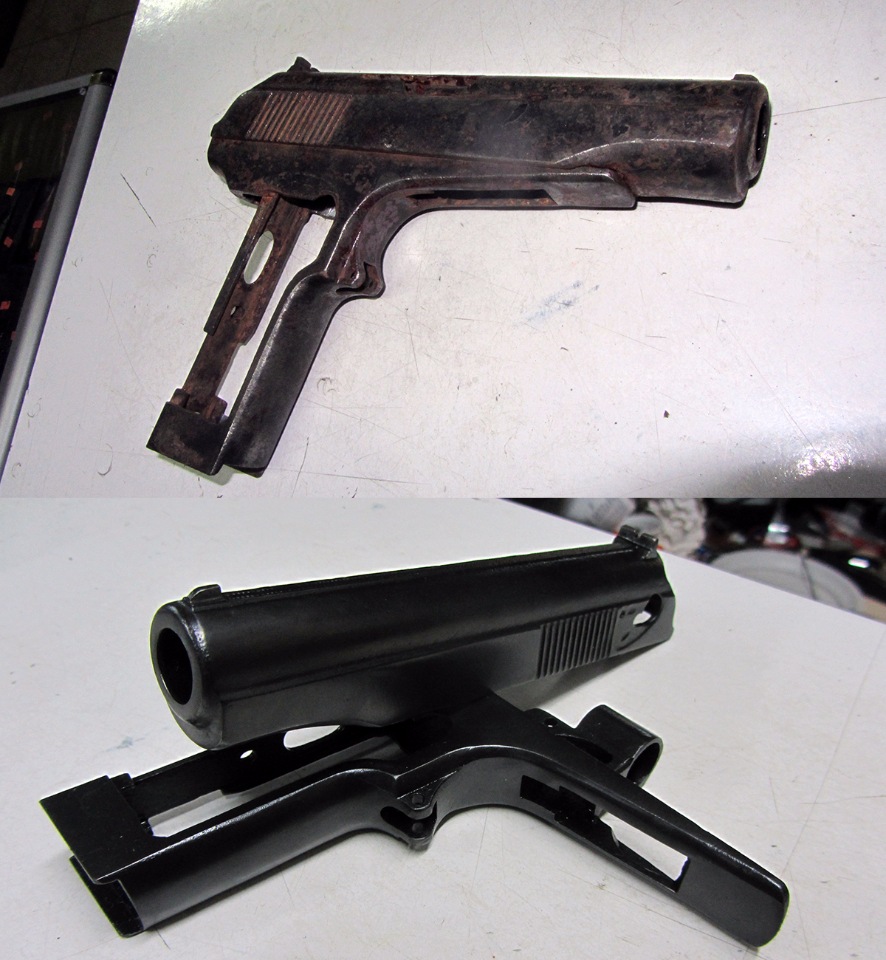

Вороню только металлические вещи . Давно искал убитого в хлам пациента чтобы проверить на нем действие нового состава и передовых технологий . И вот он ! Я как его увидел подумал что это даже черезчур , но пол дня шлифовки и два дня воронения сделали свое дело . По моему получилось не так уж плохо. Что скажете ? вот тут фото в непожатом качестве http://s019.radikal.ru/i640/1608/b1/643fbf5c622f.jpg (если вдруг кто захочет рассмотреть как оно было на самом деле )

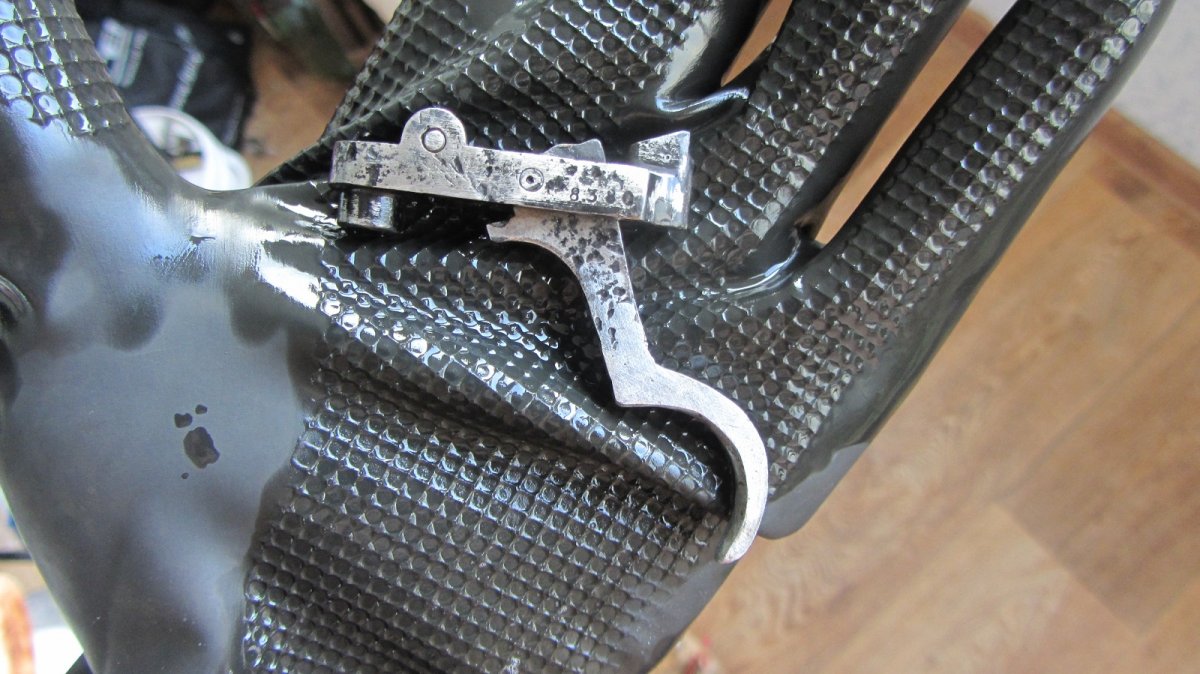

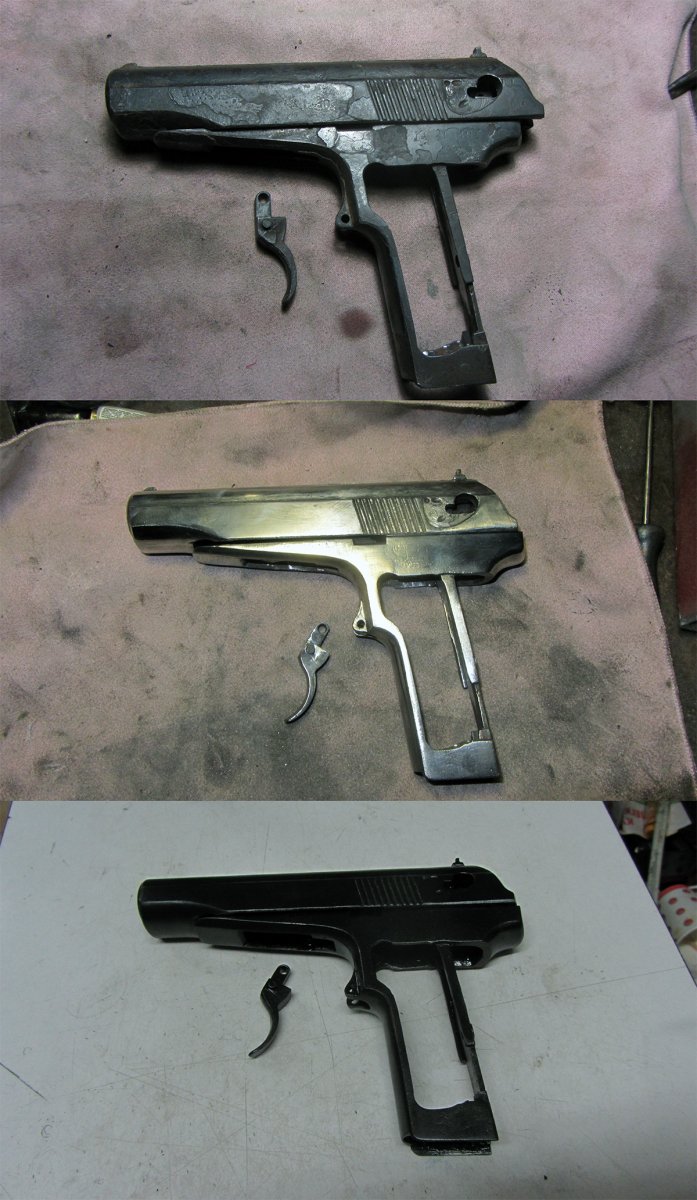

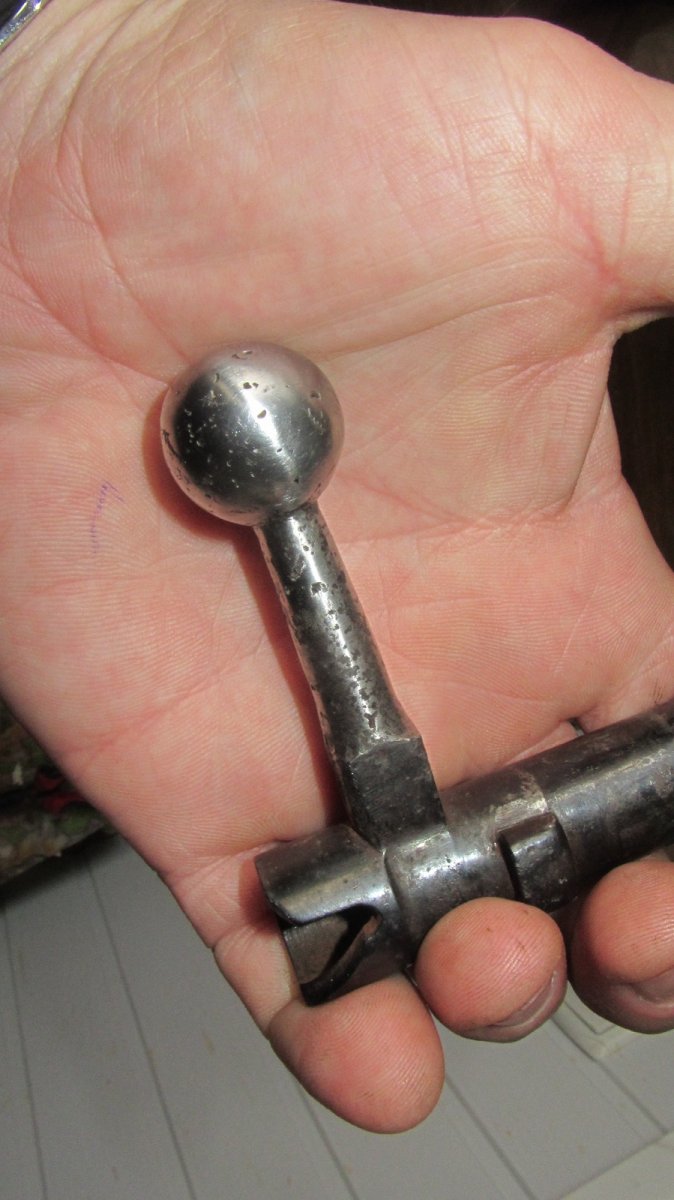

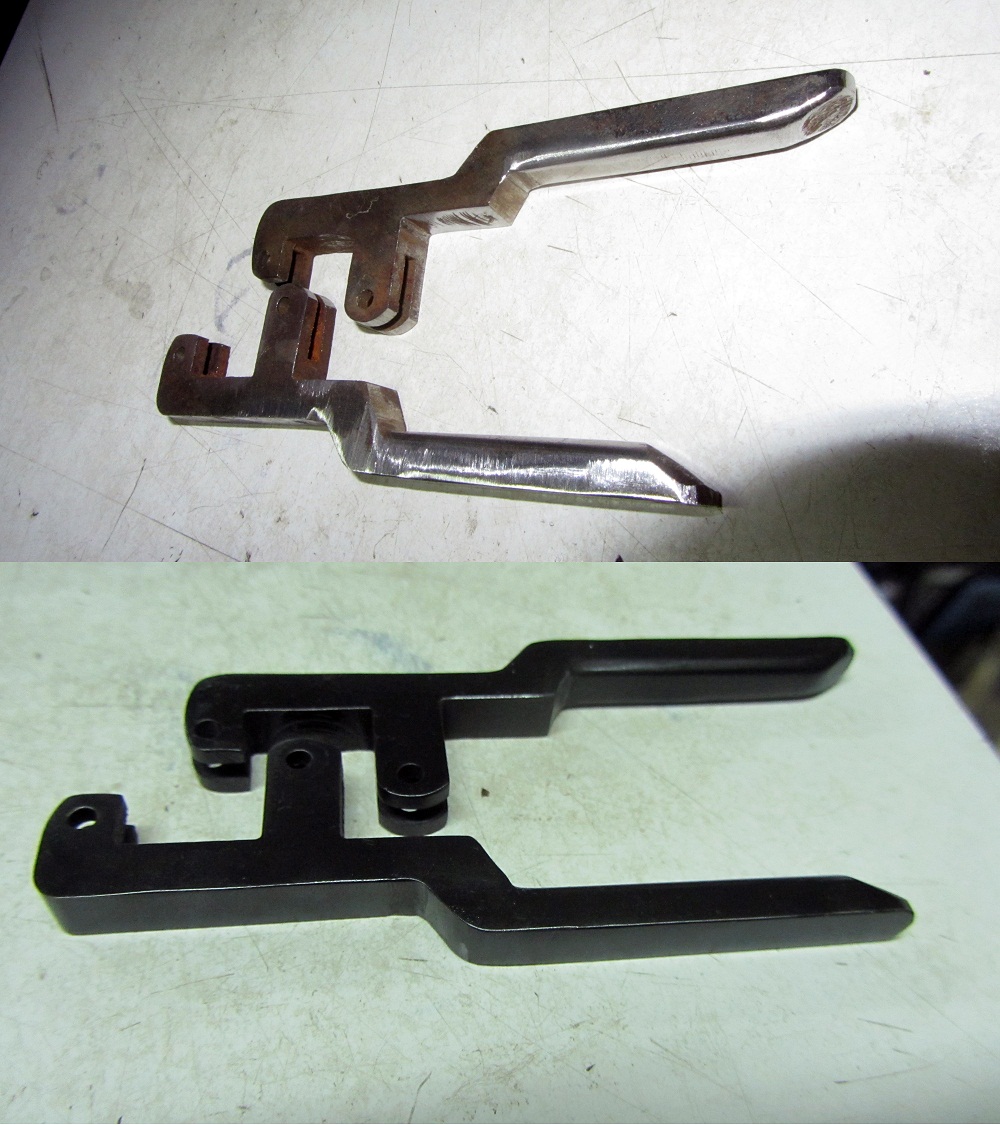

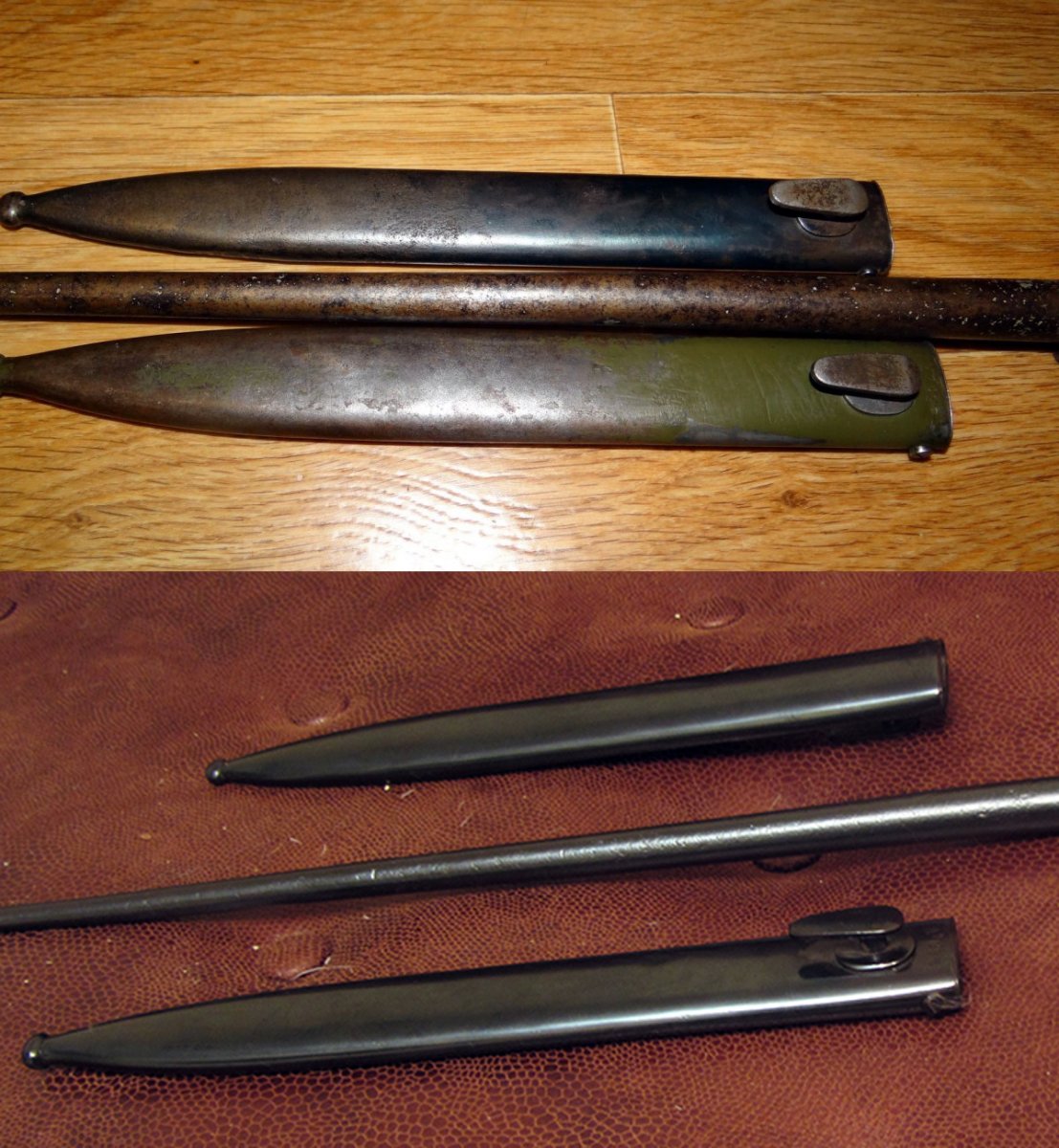

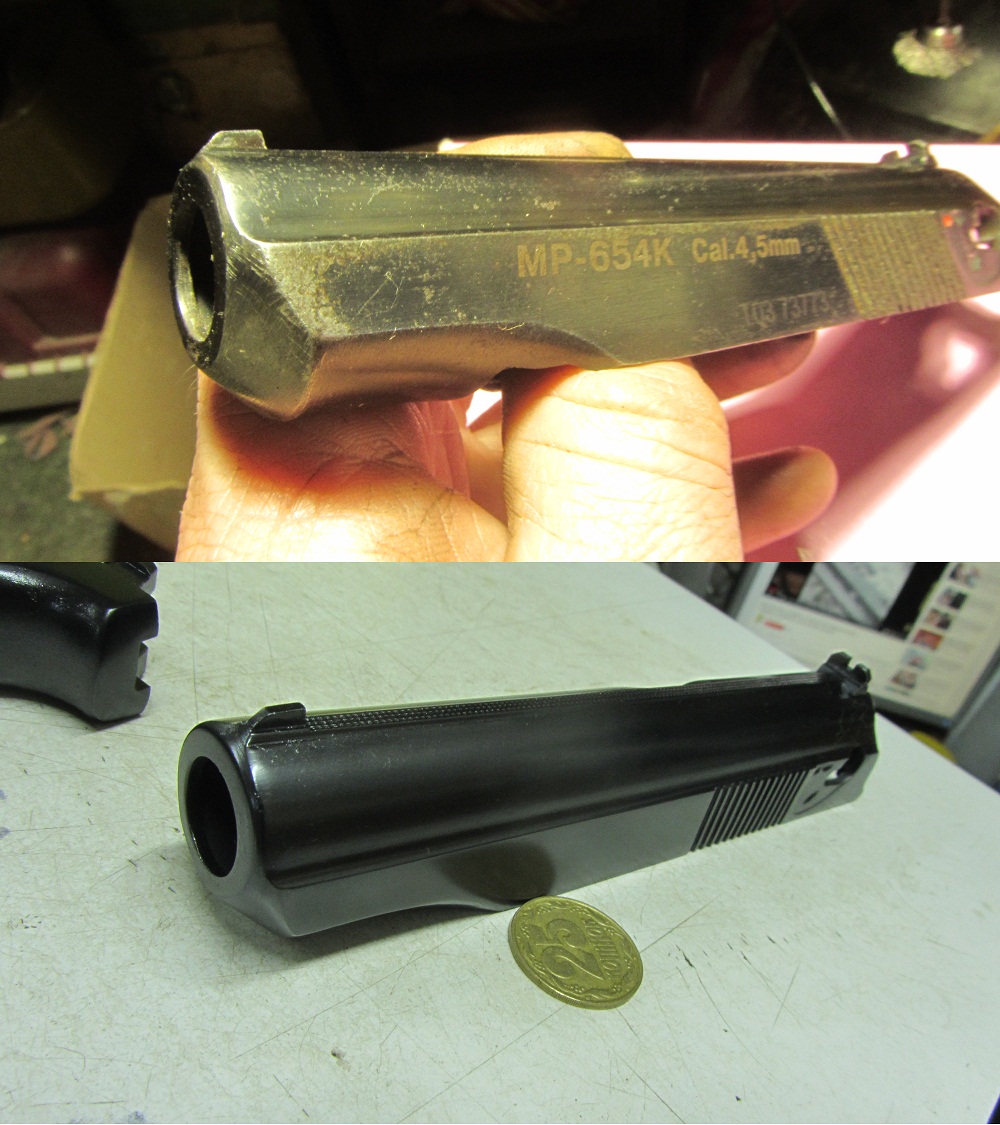

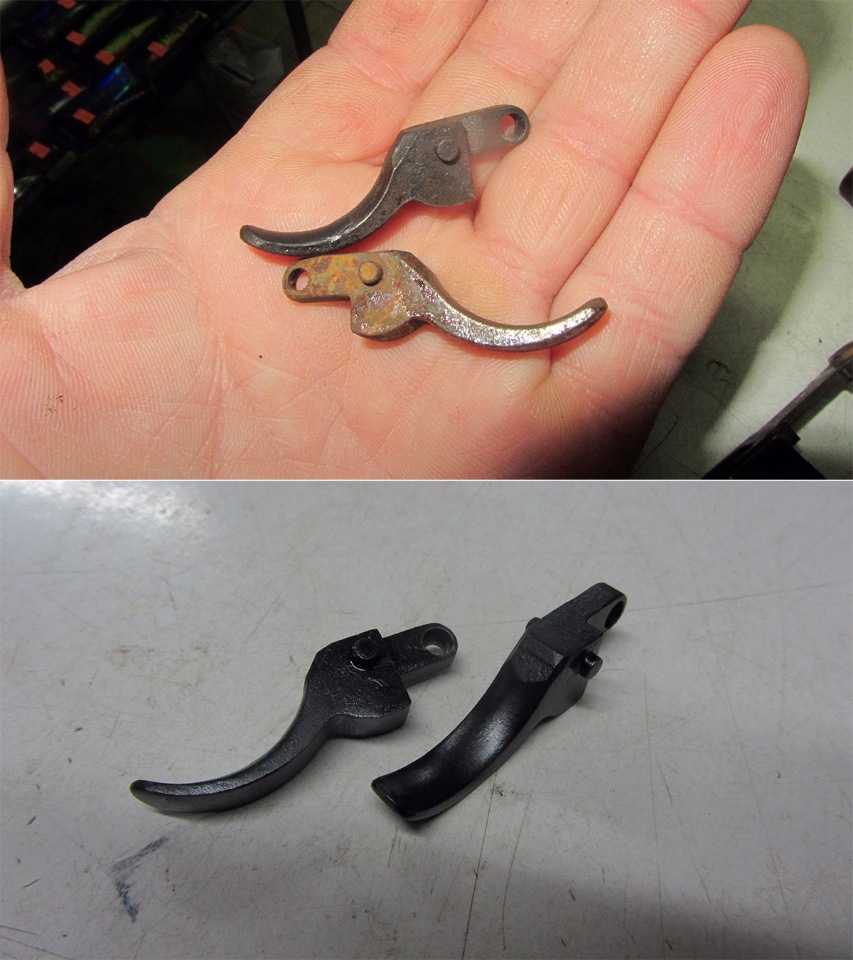

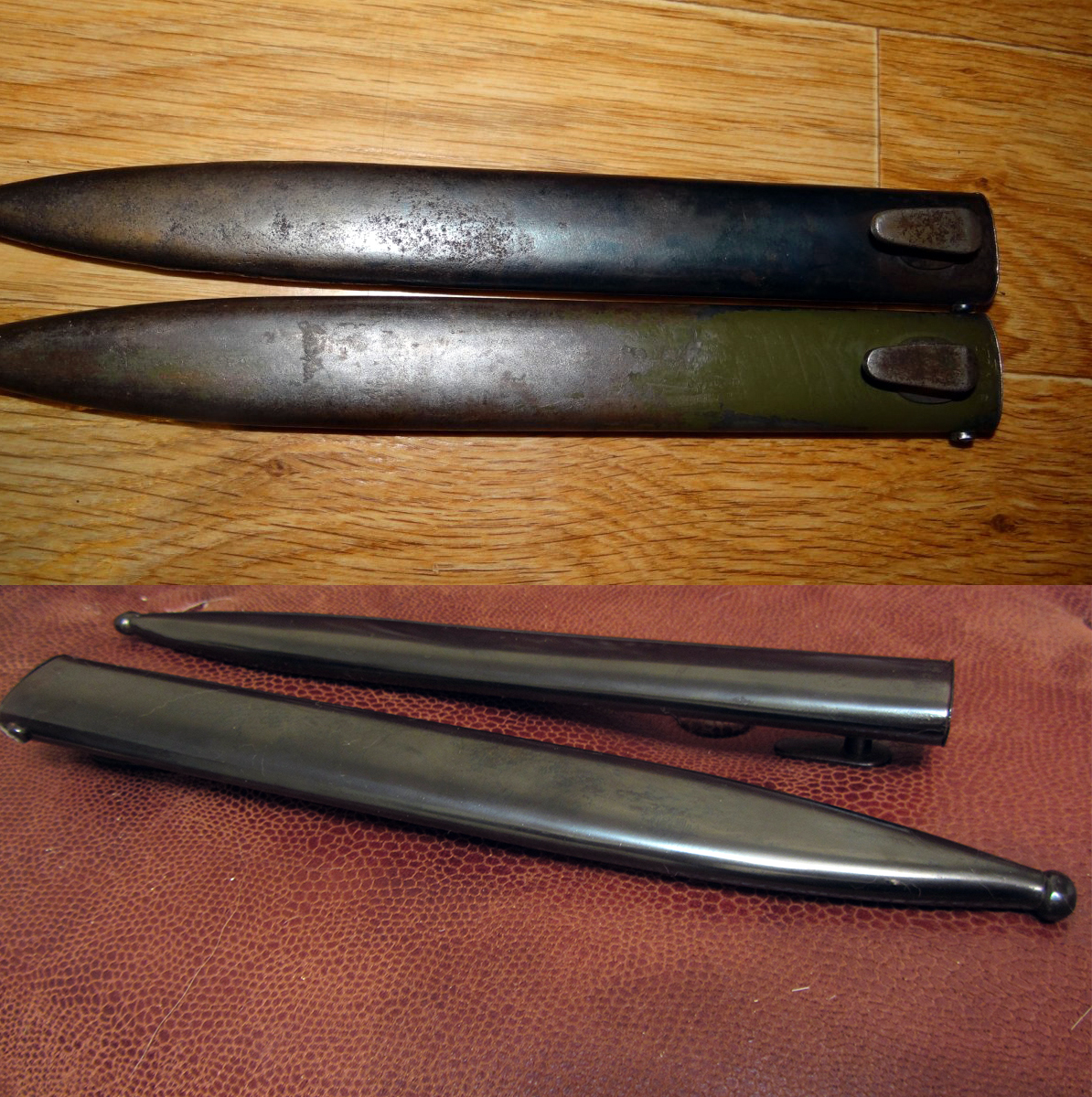

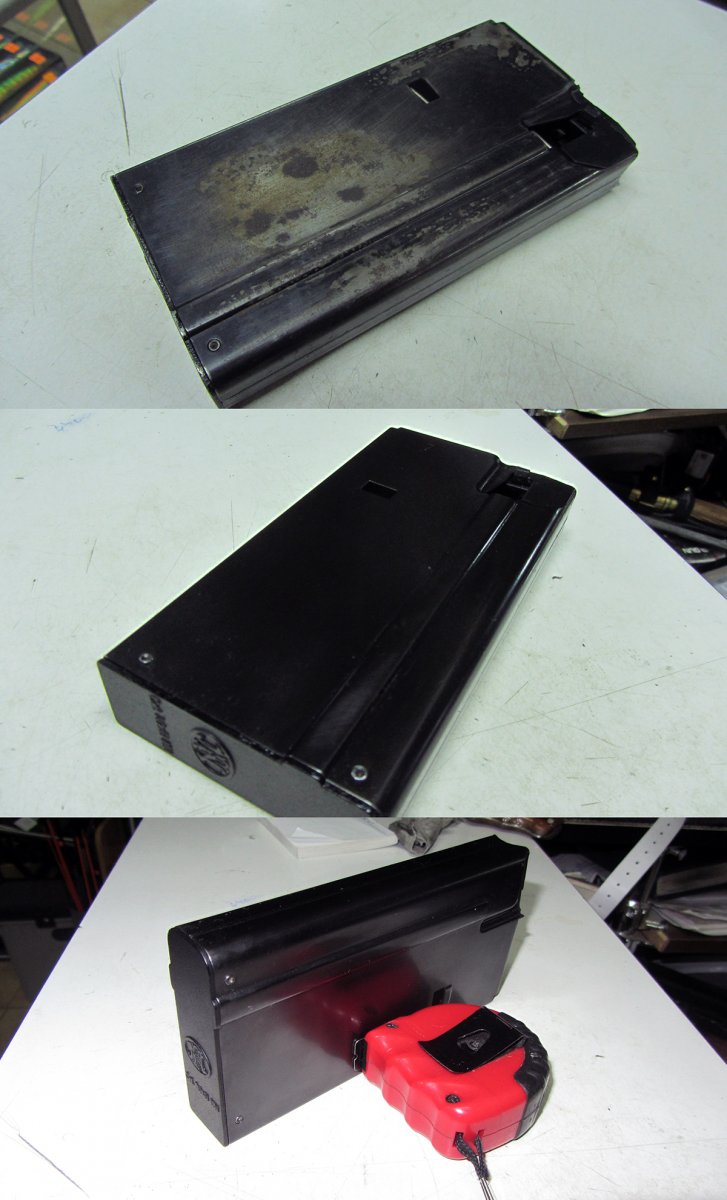

бывает и такое как обычно фото "до" и "после" три стадии металла . 1. как было 2. после шлифовки и полировки 3. после воронения а вот кино для любителей воронения клевером

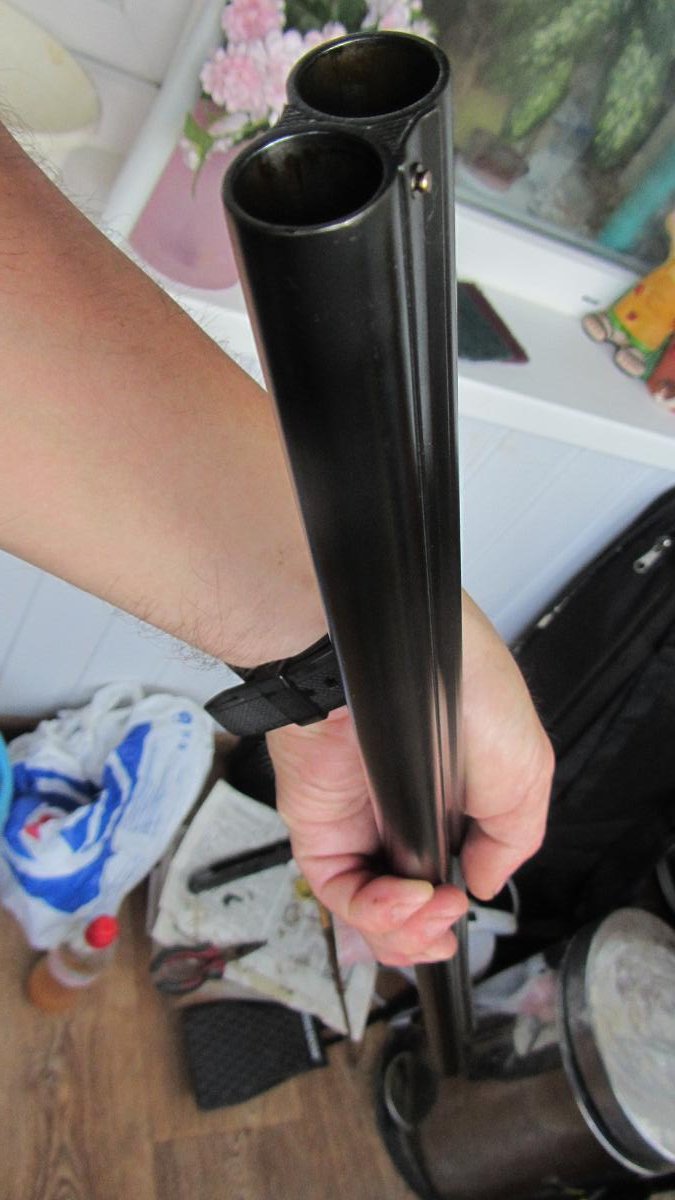

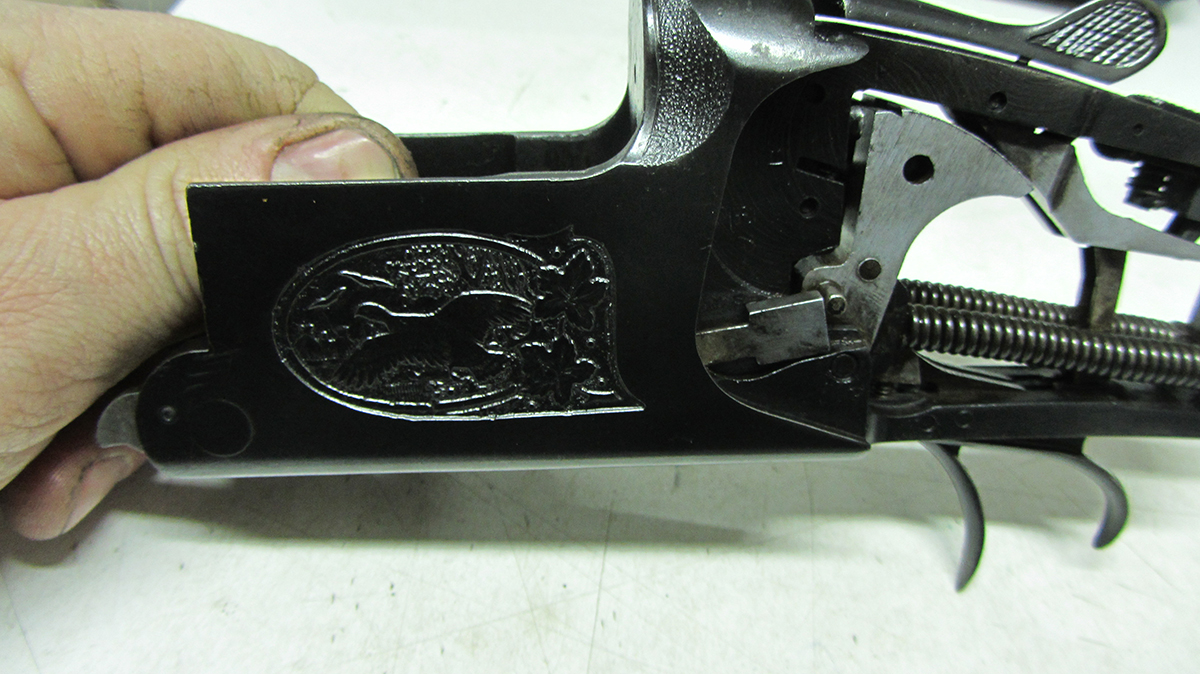

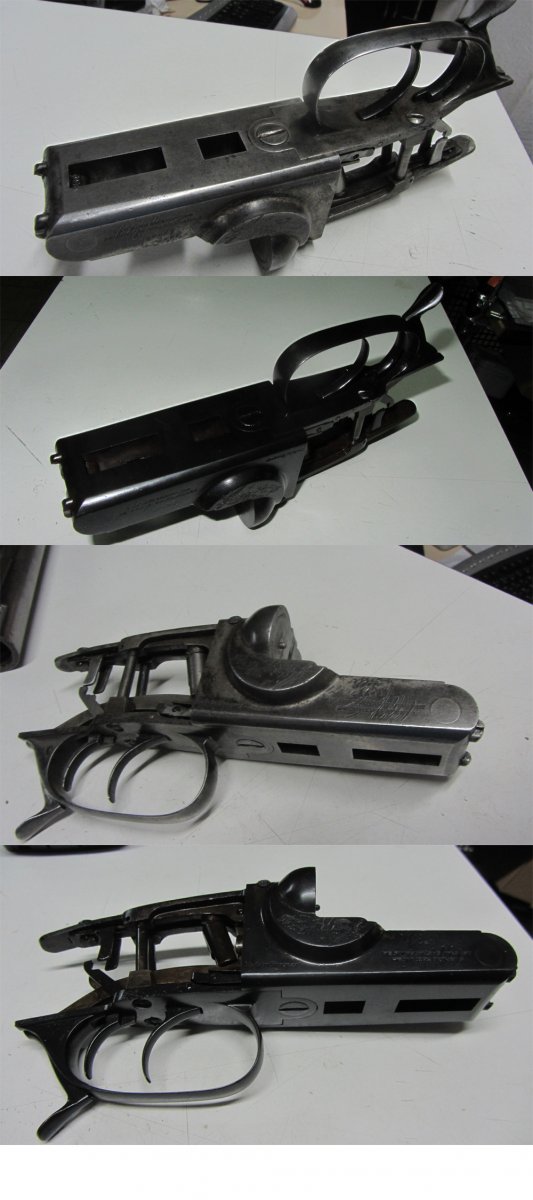

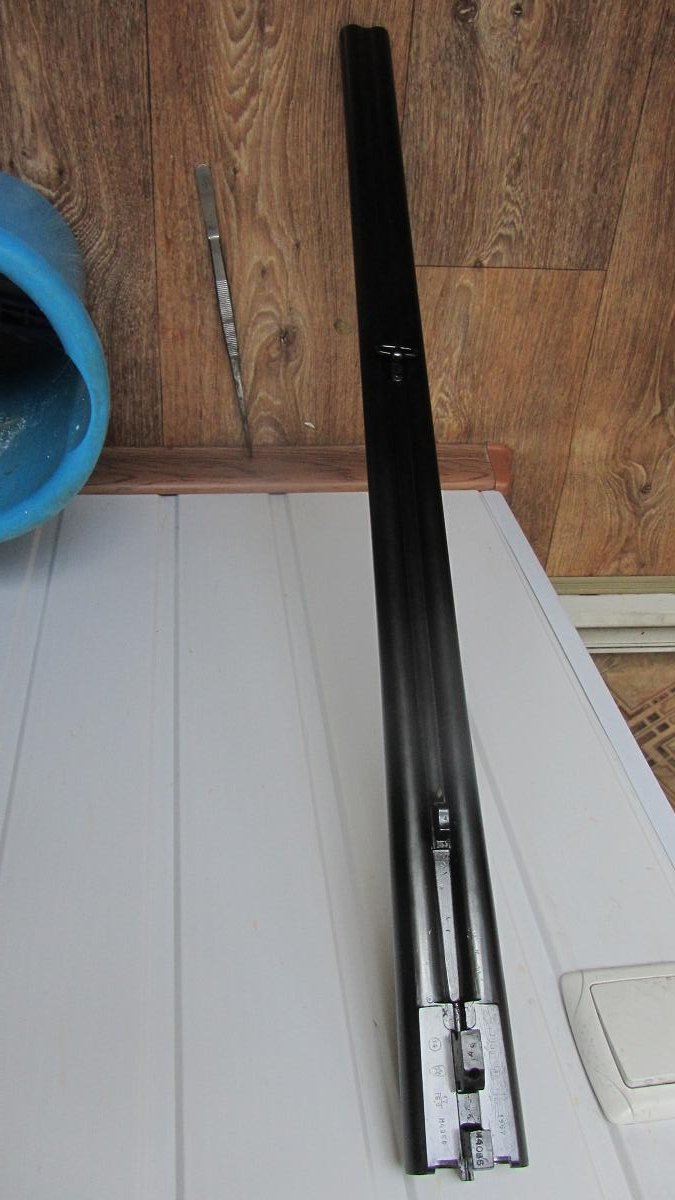

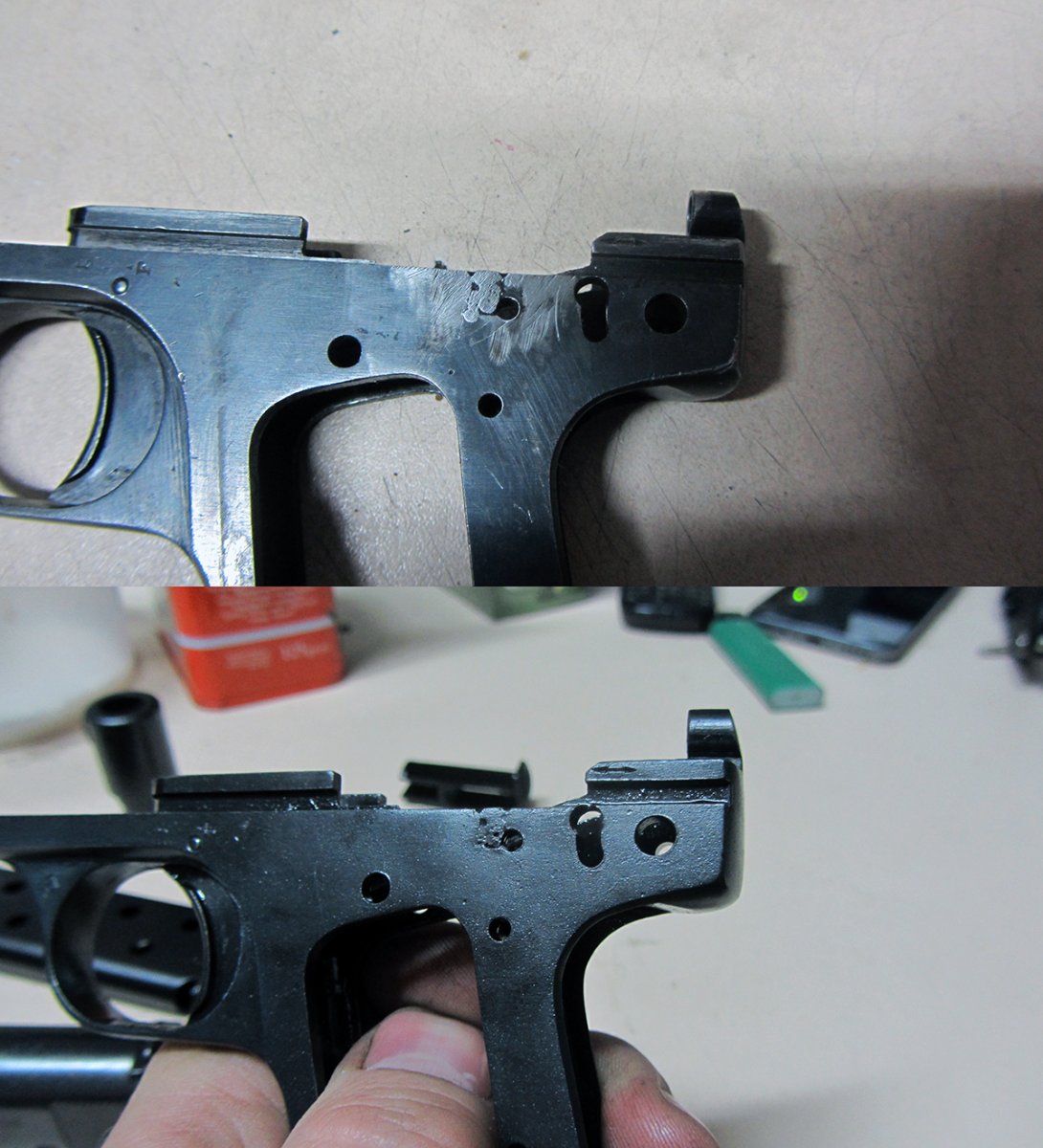

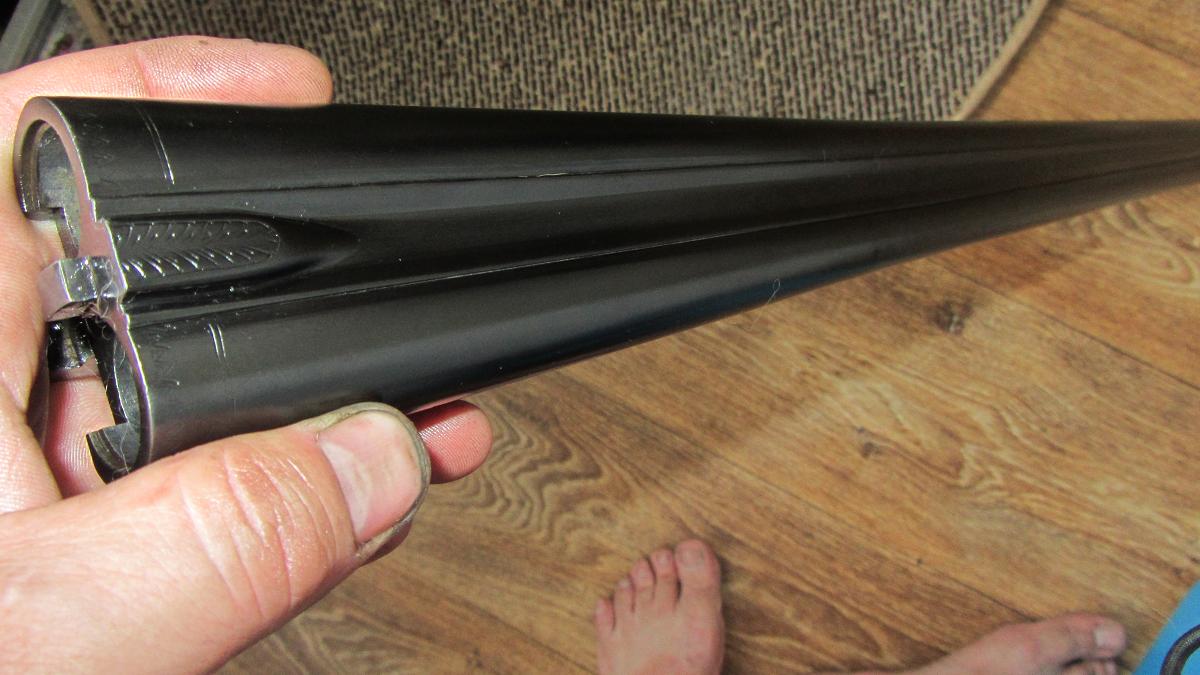

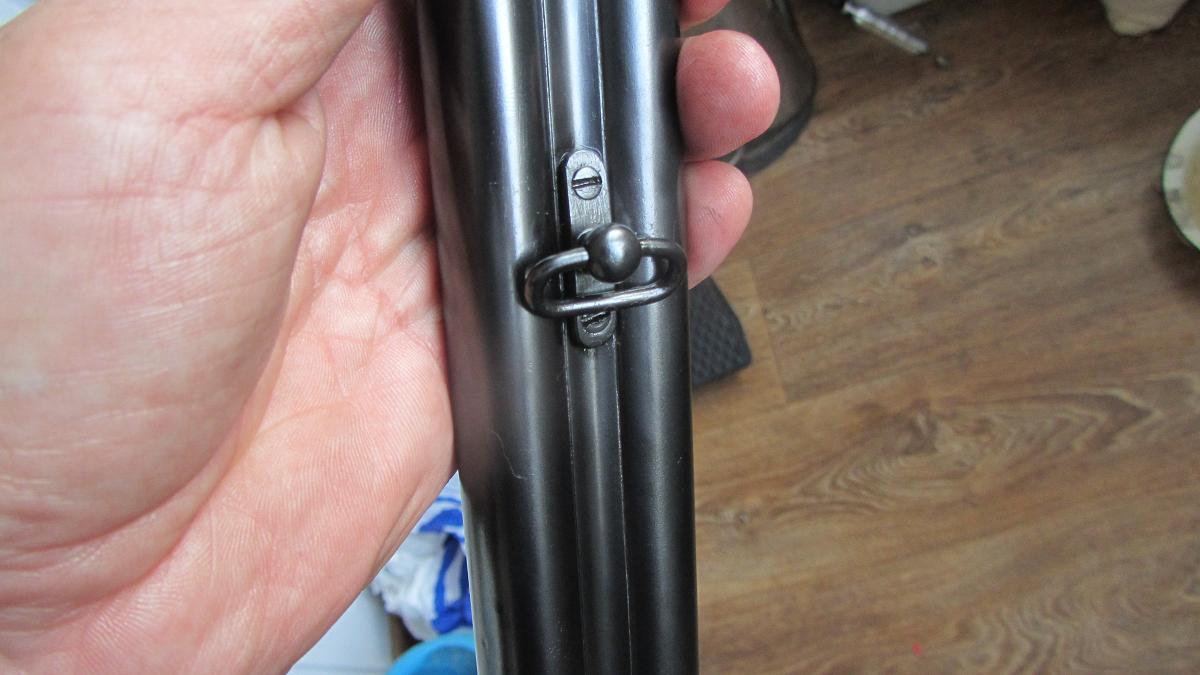

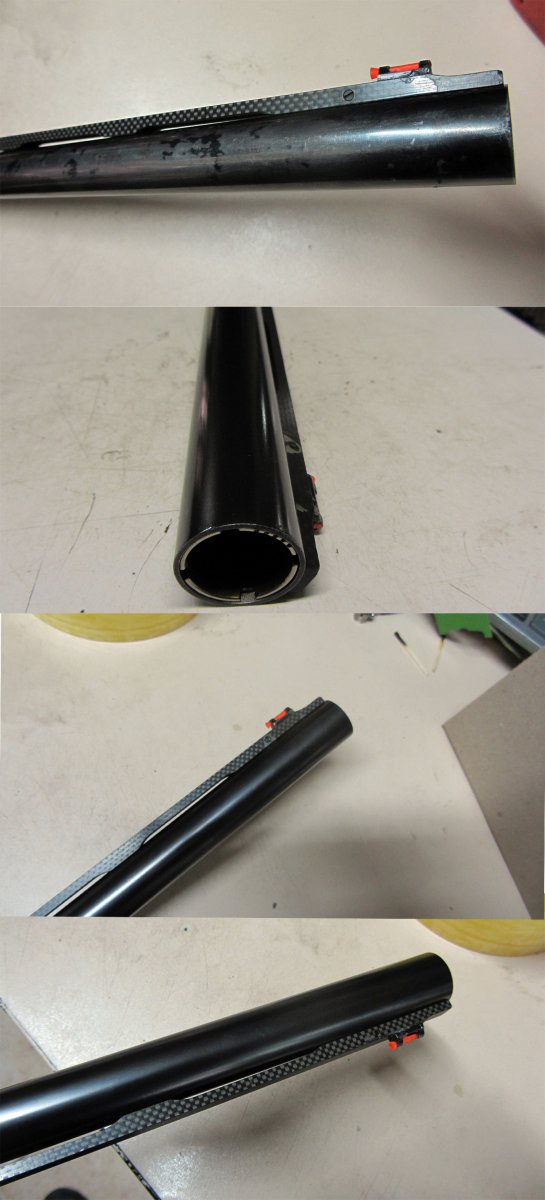

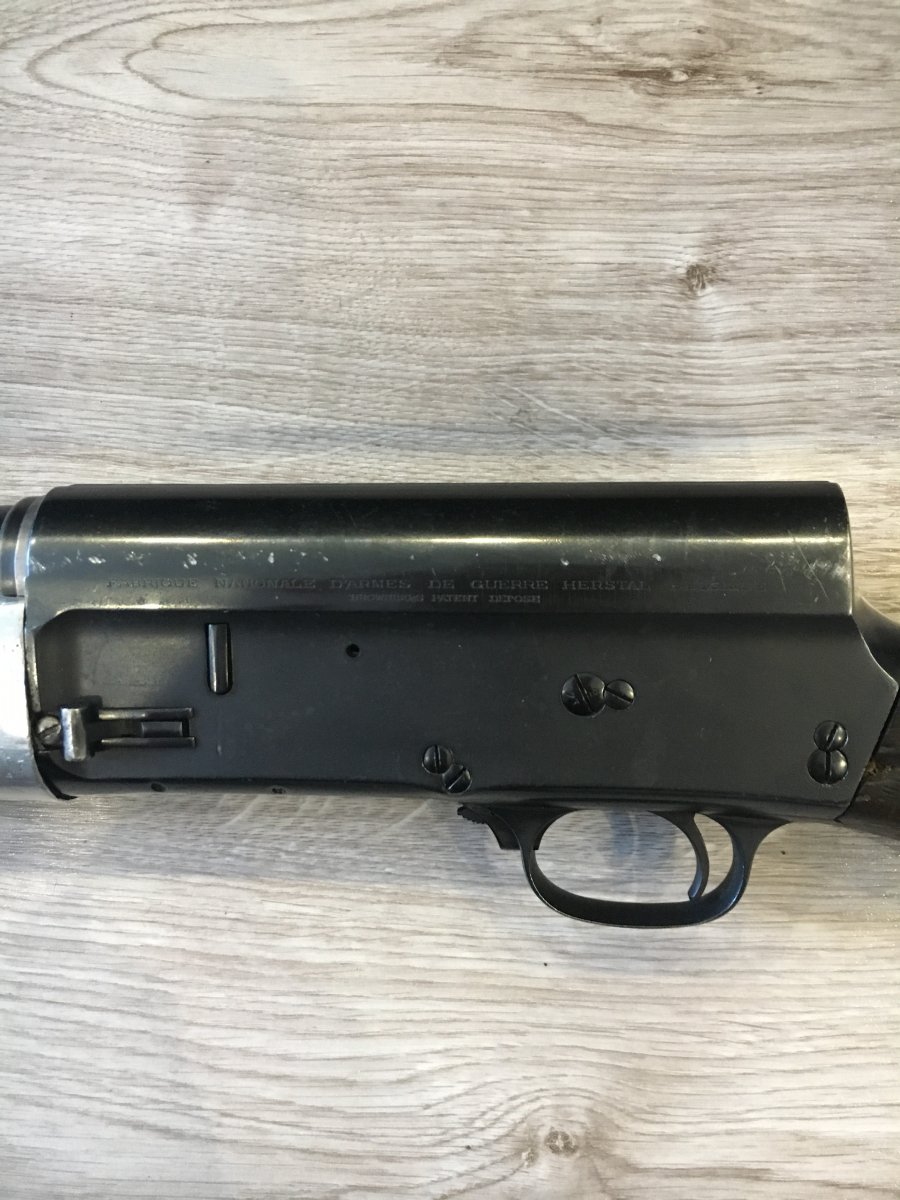

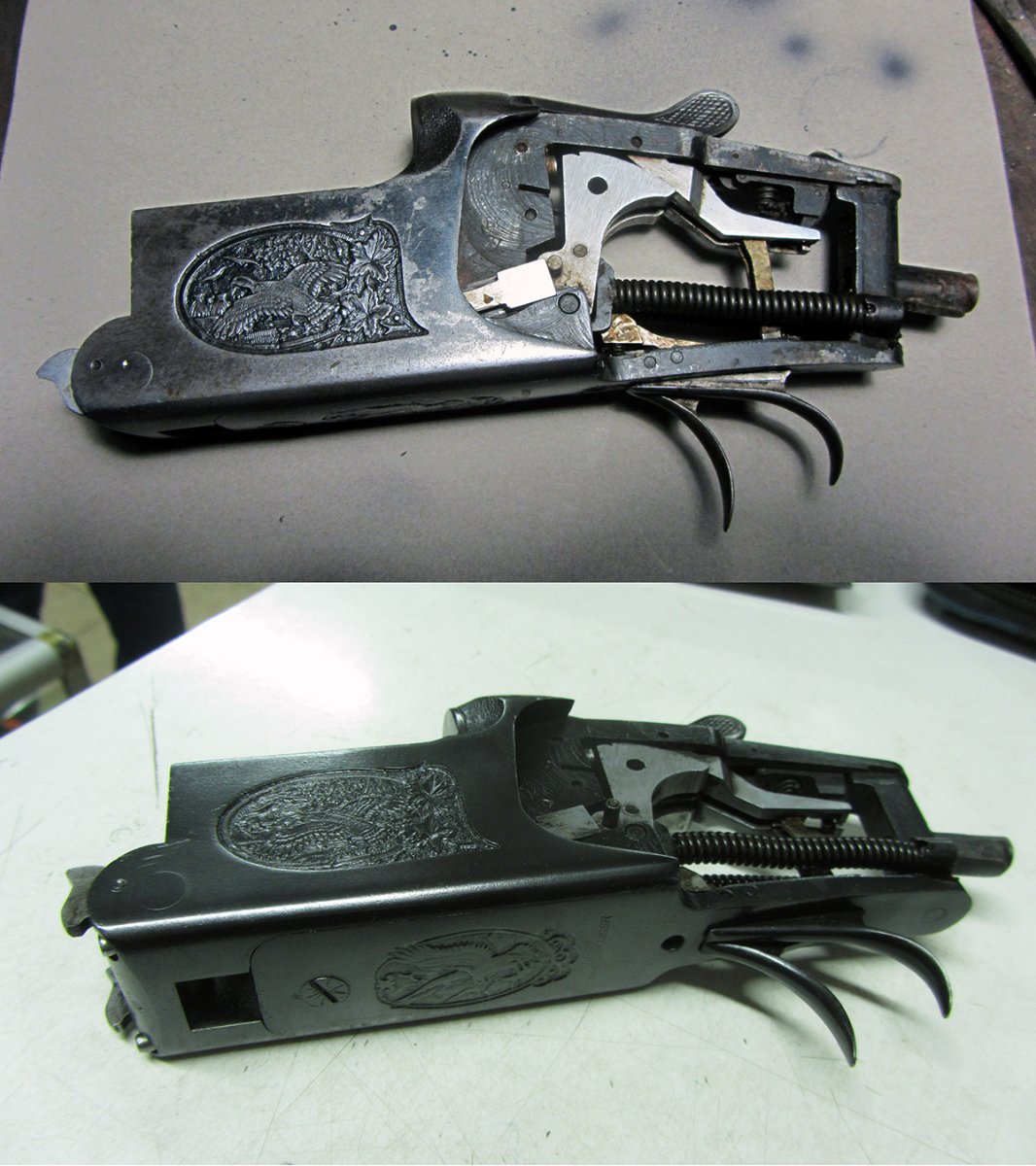

С одним моим знакомым произошла неприятная история. Есть у него достаточно дорогое ружье и дабы не повредить покрытие и ,возможно частично для маскировки обмотал он его камуфляжной лентой. Той что самоклеющаяся. Отохотился успешно он с ней сезон , и она ему надоела. Решил товарищ ее снять . Все бы ничего да вот липкая она оказалась чересчур . Чем он только ни пытался снять остатки и растворителем и бензином и спиртом и моющими средствами - результат нулевой . Все равно липкая поверхность надоедливо бросала вызов. И тут добрые люди посоветовали ему воспользоваться средством для удаления накипи. Что именно за средство я не уточнял , но произошло чудо ! Липкая гадость наконец то оттерлась . правда вместе с частью воронения .Тут в игру вступил я . На фото ниже то каким оно ко мне попало и каким я его отдал счастливому владельцу.

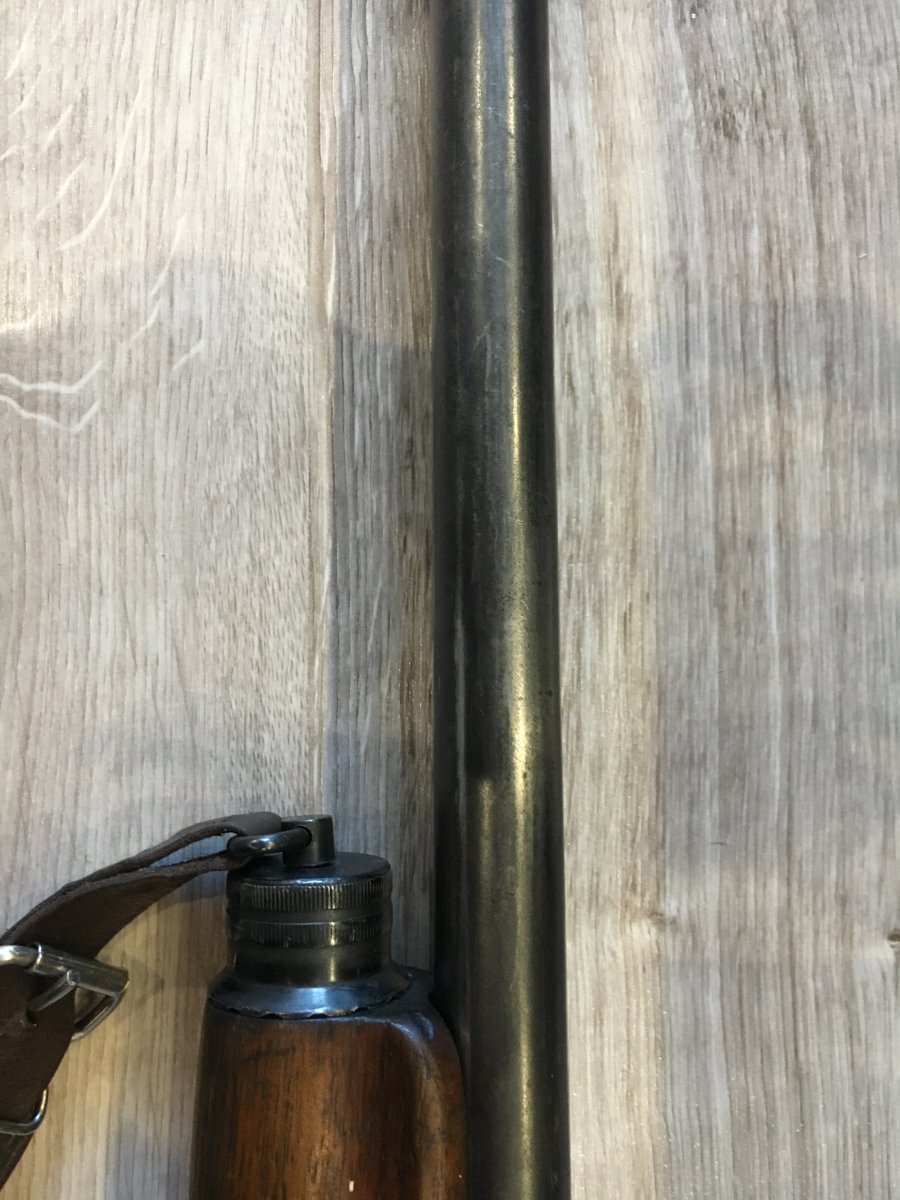

вопрос мастеру,надевал на гладкоствол кожаный типа фирменный чехольчик,в сильный дождь,после этого появились несколько белых точек-сьело заводское итальянское воронение,похоже,сработала химия при выделке кожи,квасцы или чего там они пользуют.Ружбайка ухожена,ничего далее не идёт,но,можно ли это нормально восстановить?
Ярослав, добрый вечер. Скажите, сможете ли изделию из титана придать такой же красивый черный цвет? Или хотя бы приближенно. С Ув.
можно , только это будет не совсем воронение , но по устойчивости и красоте уступать ему практически не будет
