«Вундервафлей» в оружейных сообществах называют военную технику, претендующую на переворот всяческих основ, однако обычно не проработанную дальше идеи или эскиза. В отличие от редких, но реальных примеров всяческих вундерваффе, вундервафли поражают игнорированием основных принципов физики и гнетущим давлением придумавшего их сумрачного гения. Лучше всего это видно из примеров.
Каждая вундервафля выглядит так, что Юнг и Фрейд, обнявшись, заплакали бы от радости. Вундервафли обычно напрочь игнорируют законы сопромата, эргономику, ремонтопригодность и предполагают наполнение устройства фантастическим оборудованием.
Тем не менее некоторые вундервафли (летающие танки, подводные самолеты, подземные лодки и пр.) таки существовали в реальности (военная мысль не ограничивается ничем, так как в уставе о ней не написано



Это существующие и действующие образцы.
А некоторые подобные девайсы есть и сейчас, в продаже в охотничьих магазинах мордора



Фантазер



Знатоки пистолетов,есть еще интерес.просветите :
какие основные поломки у ПМ и для сравнения ТТ ? есть закономерность при увеличении количества отстрелянных патронов .или как у людей-одни ногу сломал,другой голову?
какие мин запчасти нужно иметь в запасе.
я думаю многим будет интересно.с ув



По телефону 102 позвоните - там люди очень доброжелательные, поэтому абсолютно безкорыстно пришлют вам на дом целую бригаду по ремонту ПМов и специалистов по просвечиванию головы
Они щас очень в заказах на ремонт Аружия нуждаются
.



есть у меня большие сомнения,что в данной организации после постоянной смены состава хоть кто-то в чем-то профессионально разбирается,кроме денежного вопроса.
при вызове 102 чаще всего приезжает размальованая красивая машина с парочкой мальчиков и девочек,какого роста,что Форты на них как кобура маузера смотрятся и чуть ли не по земле волочатся.максимум они могут рассказать о том как раньше они работали реализаторами на рынке.и по -моему у них вообще травматы



она же ПМ от ПМС не отличит



Возможные неисправности пистолета

Осечка. Затвор в крайнем переднем положении, курок спущен, но выстрела не произошло. Основным признаком осечки, помимо того, что выстрел не произошел, является остановка затвора в заднем положении на затворной задержке.
Причина:
1. Капсюль патрона неисправен.
2. Сгущение смазки или загрязнение канала под ударник.
3. Не полностью ввинчен винт рукоятки (в пистолетах без задвижки боевой пружины).
4. Мал выход ударника или забоины на бойке.
5.Осечка также может вызываться ослабленным фиксатором предохранителя. Во время выстрела включается предохранитель, поэтому происходит осечка. Если неисправность повторяется, необходима замена предохранителя или фиксатора.
Способ устранения:
1. Перезарядить пистолет и продолжать стрельбу.
2. Осмотреть и прочистить пистолет.
3. Ввинтить винт рукоятки до отказа.
4. Отправить пистолет в мастерскую.

Недокрытие патрона затвором. Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя.
Причина:
1. Загрязнение патронника, пазов рамки и чашечки затвора.
2. Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка.
Способ устранение:
1. Дослать затвор вперед толчком руки и продолжить стрельбу.
2. Осмотреть и прочистить пистолет.

Неподача или непродвижение патрона из магазина в патронник. Затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник.
Причина:
1. Загрязнение магазина и подвижных частей пистолета,
2. Погнутость верхних краев корпуса магазина.
Способ усранения:
1. Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин.
2. Заменить неисправный магазин.

Прихват (ущемление) гильзы затвором. Гильза не выброшена наружу через окно в затвореи заклинилась между затвором и казенным срезом ствола.
Причина:
1. Загрязнение подвижных частей пистолета.
2. Неисправность выбрасывателя, его пружины или отражателя.
Способ устранения:
1. Выбросить прихваченную гильзу и продолжить стрельбу.
2. При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую.

Автоматическая стрельба.
Причина:
1. Сгущение смазки или загрязнение частей ударно-спускового механизма.
2. Износ боевого взвода курка или носика шептала.
3. Ослабление или излом пружины шептала.
4. Касание полочки уступа предохранителя зуба шептала.
Способ устранения:
1. Осмотреть и прочистить пистолет.
2. Отправить пистолет в мастерскую.
3. То же.
4. То же.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности работы пистолета необходимо:

— правильно подготавливать пистолет к стрельбе;
— своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет; особенно тщательно следить за чистотой и смазкой трущихся частей пистолета;
— своевременно производить ремонт пистолета;
— перед стрельбой осматривать патроны; неисправные, ржавые и грязные патроны для стрельбы не применять;
— во время стрельбы и при передвижениях оберегать пистолет от загрязнения и ударов;
— если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием его несколько раз энергично отвести затвор рукой и отпустить его, причем после каждого отведения и отпускания затвора производить спуск курка нажимом На хвост спускового крючка



Спойлер: ДЕФЕКТАЦИЯ И РЕМОНТ УДАРНО-СПУСКОВОГО МЕХАНИЗМА

ДЕФЕКТАЦИЯ И РЕМОНТ УДАРНО-СПУСКОВОГО МЕХАНИЗМА ПМ

1. Курок не становится на боевой взвод при отпущенном спусковом крючке и выключенном предохранителе.
При отведении головки курка вниз до отказа или затвора назад до отказа при отпущенном спусковом крючке и выключенном предохранителе курок должен становится на боевой взвод.
Причины неисправности и способы их устранения см. в п. 3, подп. «а» гл. 4 и кроме того:

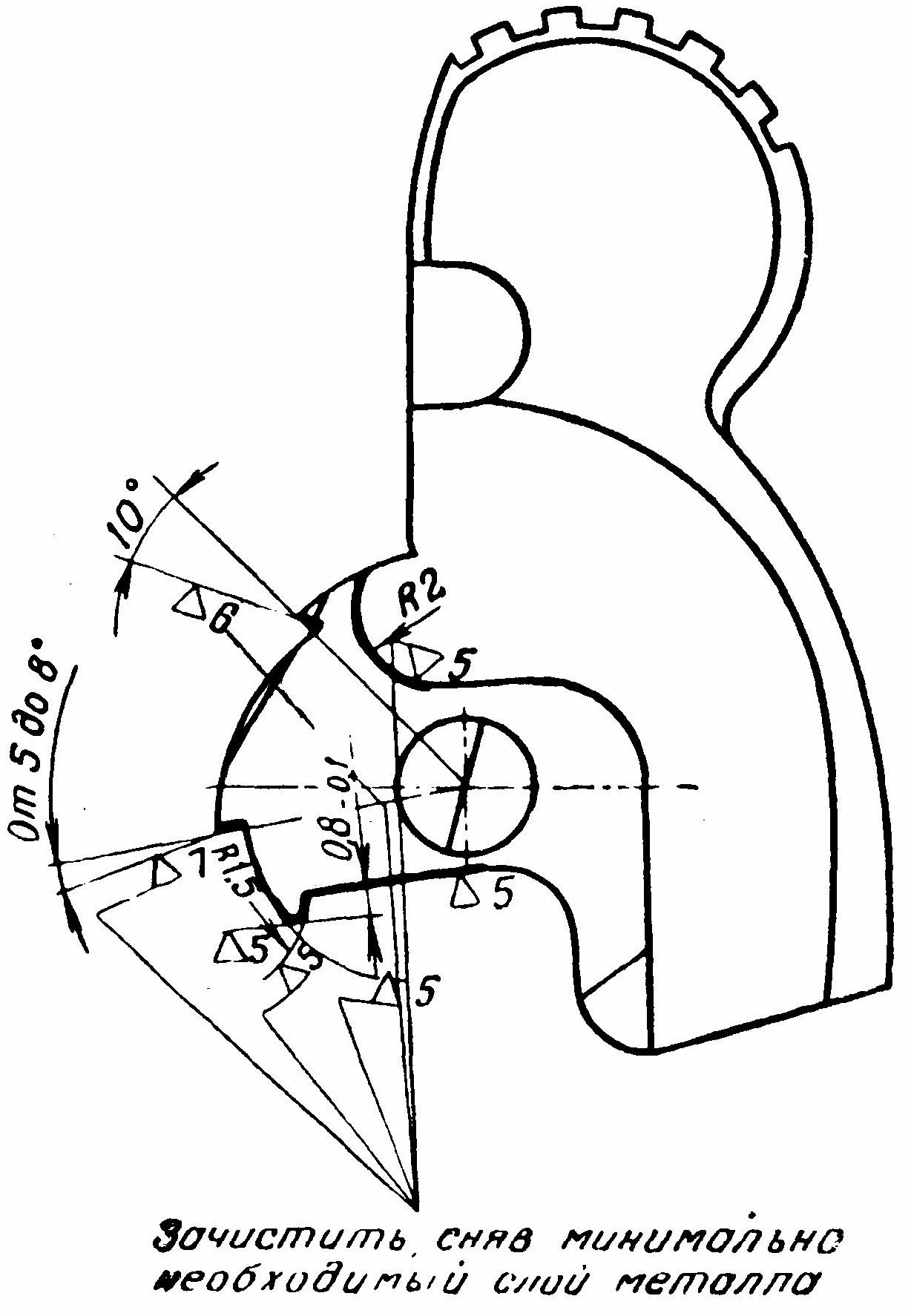

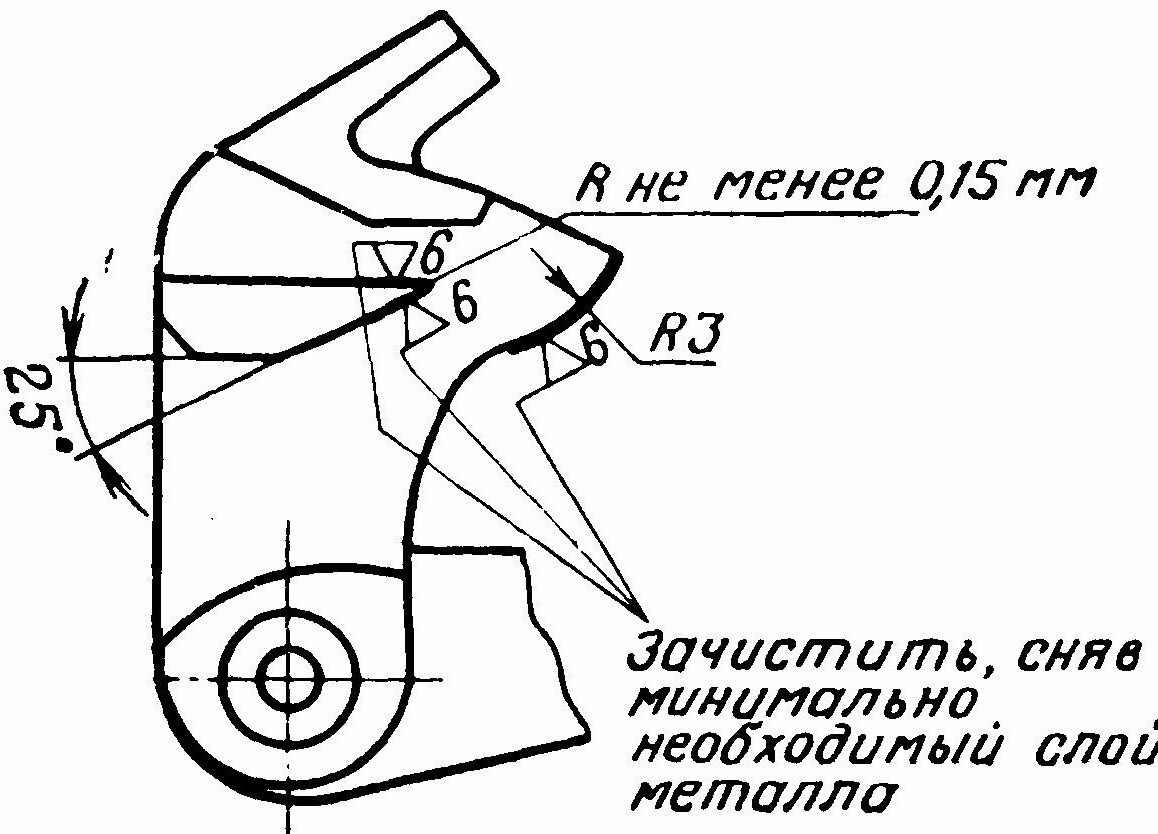

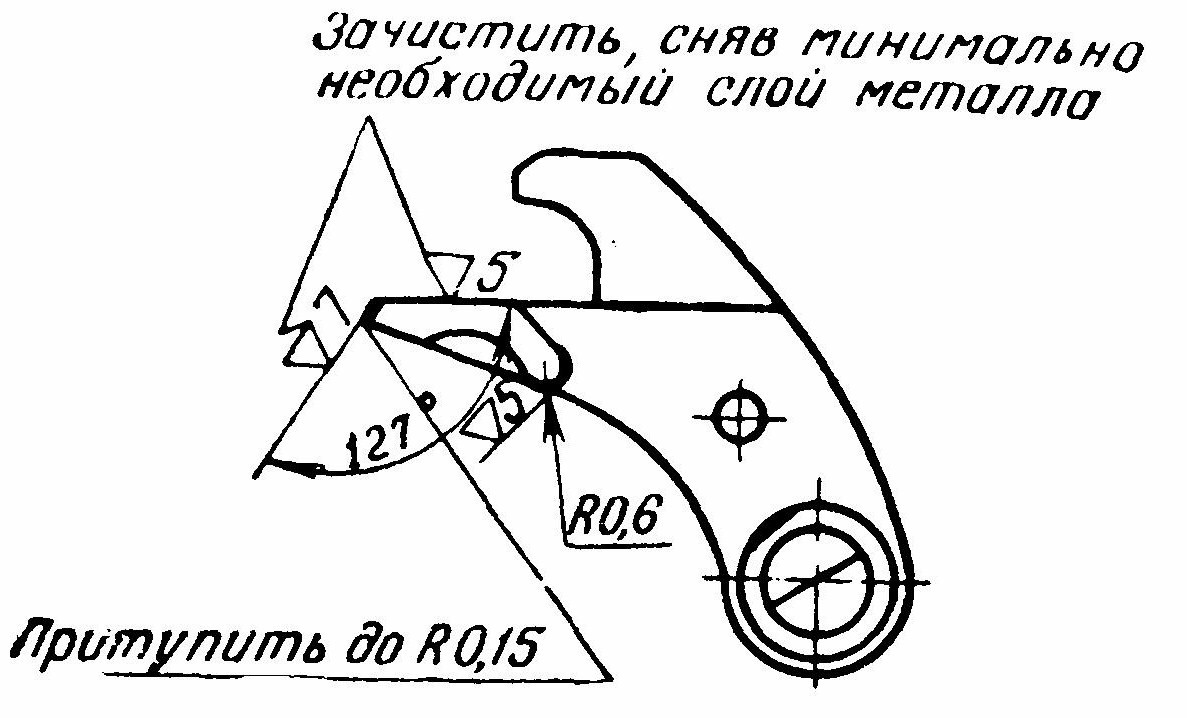

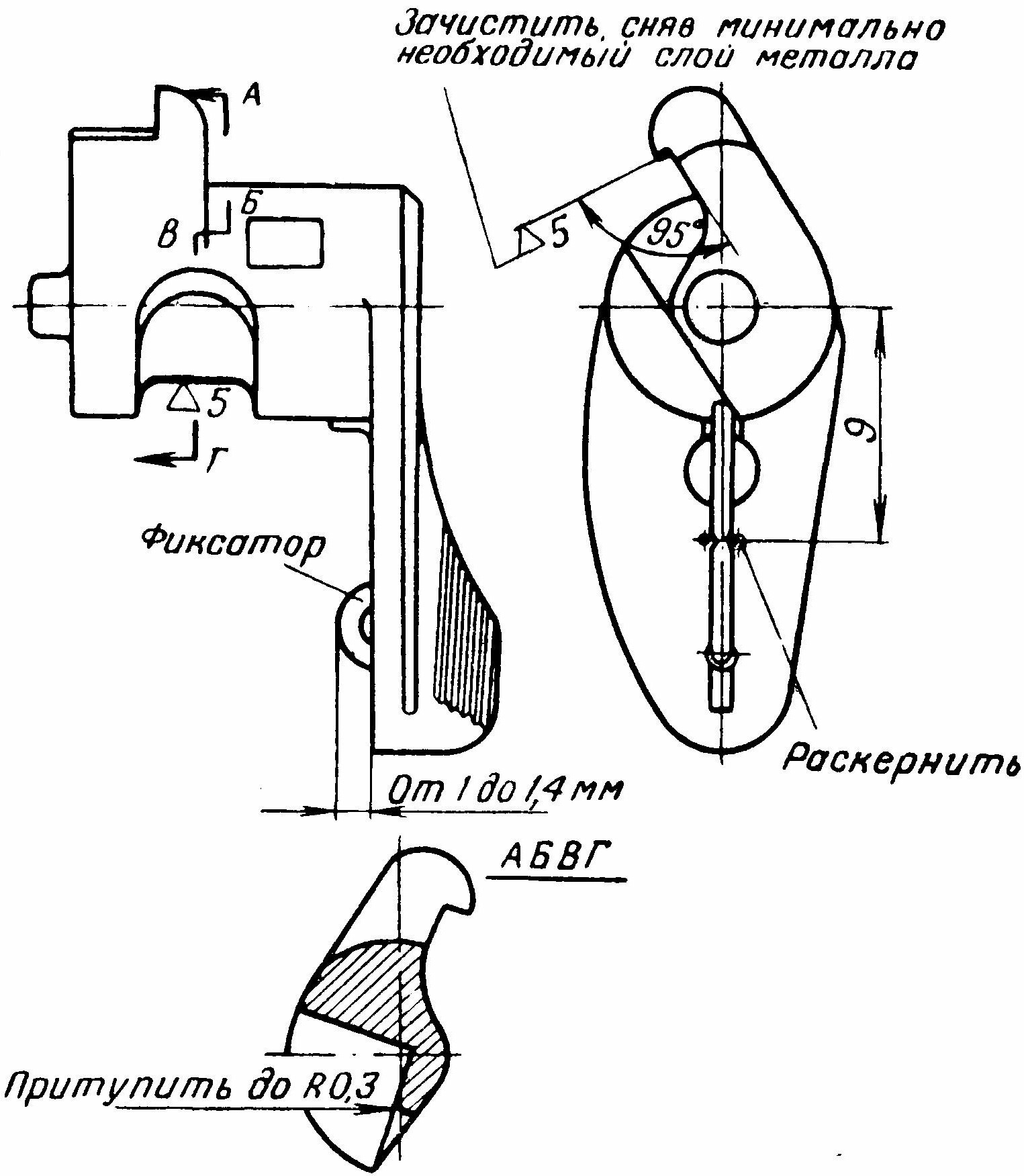

Скругление шептала 86 или боевого взвода курка. Зачистить шептало или боевой взвод курка до получения надежного зацепления курка а шептало.

При этом прилегание шептала к боевому вводу курка должно быть обязательно у основания боевого взвода или же по всей плоскости; прилегание только у вершины боевого взвода не допускается. Опиловка и зачистка цилиндрической поверхности курка у снования боевого взвода и нижней плоскости шептала вершины боевой грани не допускаются.
При невозможности устранить неисправность зачисткой шептала или боевого взвода курка заменить курок или шептало, см. п. 4, подп. «в» настоящей главы.
После замены курка проверить, нет ли преждевременного срыва курка с выступа самовзвода рычага взвода (см. п.12 настоящей главы).

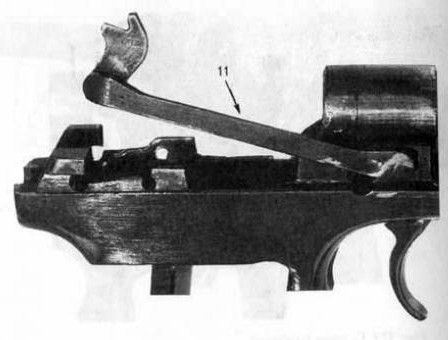

2. Курок не становится на боевой взвод при отведении затвора до отказа назад при отжатом назад спусковом крючке.
При отведении затвора до отказа назад при отжатом назад спусковом крючке курок должен становиться на боевой взвод.
Причины неисправности и способы их устранения см. в п. 1 настоящей главы и кроме того:
Износ разобщающего выступа рычага взвода или выступа для разобщения рычага взвода на затворе.
Заменить рычаг взвода совместно со спусковой тягой и проверить, заходит ли выступ самовзвода рычага взвода за зуб самовзвода курка при отпущенном спусковом крючке (при нажатии на спусковой крючок, при исправных боевой пружине и спусковой тяге, курок должен поворачиваться выступом самовзвода). При не заходе выступа самовзвода за зуб самовзвода курка опилить нижнюю часть спускового крючка или зачистить выступ самовзвода рычага взвода. Кроме того, проверить, нет ли преждевременного срыва курка с выступа самовзвода рычага взвода (см. п. 12 настоящей главы).

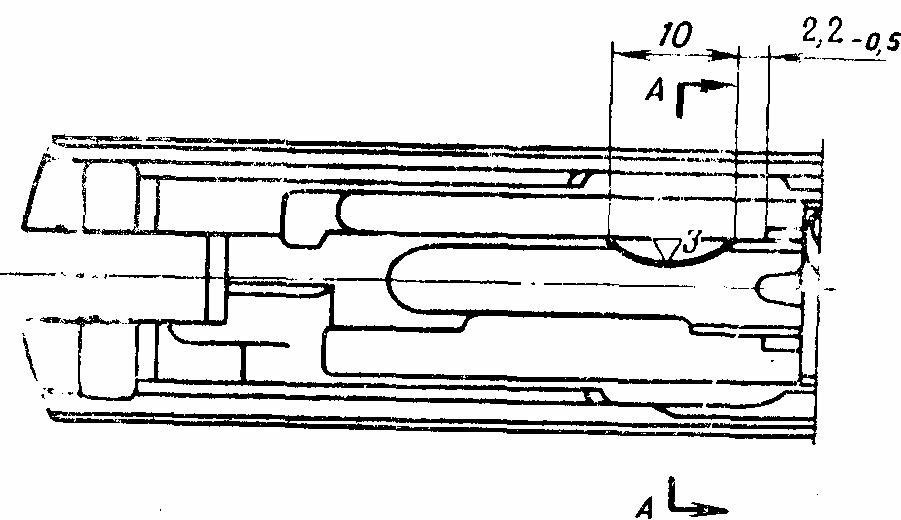

На пистолеты первых выпусков, имеющие спусковую тягу толщиной 0,9-0,1 мм и рычаг взвода с пяточкой толщиной 3-0,12 мм ставить рычаг взвода со спусковой тягой только таких же размеров.
3. Преждевременный срыв курка с боевого взвода при включении предохранителя.
При включении предохранителя курок не должен срываться с боевого взвода при повороте предохранителя на угол менее 220.
Причины неисправности и способы их устранения см. в п.1 настоящей главы и кроме того:
Преждевременный поворот шептала полочкой уступа предохранителя при включении предохранителя. Опилить полочку уступа предохранителя курок так, чтобы при включении предохранителя курок спускался с боевого взвода. Чтобы не было преждевременного срыва курка с боевого взвода и чтобы курок блокировался выступом предохранителя.
4. Курок не спускается с боевого взвода.
При нажатии на спусковой крючок до отказа назад курок, поставленный на боевой взвод, должен энергично пойти вперед и, не задерживаясь на предохранительном взводе, ударить по ударнику.
Причины неисправности:
а) Ослабление или излом узкого пера или излом широкого пера боевой пружины. Заменить боевую пружину.
При затруднительном надевании боевой пружины на прилив основания рукоятки у пистолетов первых выпусков обработать фаску на стенке отверстия боевой пружины.
б) Изгиб спусковой тяги. Выправить спусковую тягу.
в) Смятие или износ выступа шептала или стенки выреза на рычаге взвода.
Опилить верхний конец спускового крючка так, чтобы при отжатом до отказа назад спусковом крючке хвост его не упирался в спусковую скобу, а затвор при этом без затирания двигался по рамке (шептало не должно упираться в гребень затвора).

При невозможности устранить неисправность опиловкой верхнего конца спускового крючка заменить шептало. В случае затруднительного движения затвора по рамке при отжатом до отказа назад спусковом крючке вследствие упирания шептала в гребень затвора опилить выступ шептала. Проверить, спускается ли курок с боевого взвода при включении предохранителя, нет ли при этом преждевременного срыва курка с боевого взвода, а также блокируется ли курок выступом предохранителя (см. п. 2 настоящей главы).
Если заменой шептала неисправность не устраняется, заменить рычаг взвода совместно со спусковой тягой (см. п. 2 настоящей главы).
г) Забоины на шептале или боевом взводе курка.
Зачистить приподнятый металл надфилем.

5. Курок туго спускается с боевого взвода.
Спуск курка с боевого взвода должен происходить от усилия на спусковой крючок не более 3,5 кг.

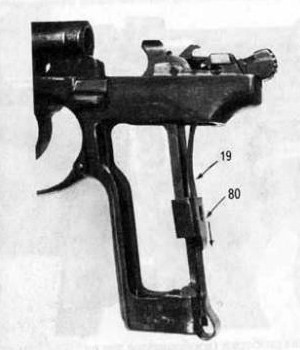

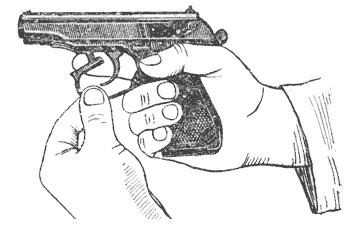

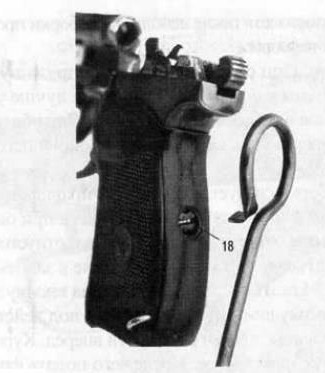

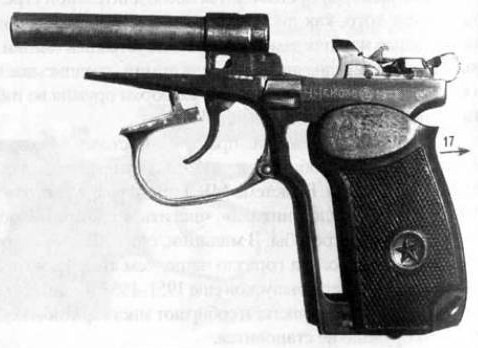

Для проверки усилия спуска поставить курок на боевой взвод, присоединить к пружинным весам крючок, зацепить им за спусковой крючок и, оттягивая весы назад, спустить курок с боевого взвода. В момент спуска весы должны показывать усилие не более 3,5 кг.
Причины неисправности и способы их устранения см. в п. 4, подп. «б» настоящей главы и кроме того:
а) Изгиб узкого пера пли широкого пера боевой пружины назад.
Заменить боевую пружину (см. п. 4, подп. «а» настоящей главы).
б) Забоины на полочке для спусковой тяги в рамке.
Зачистить приподнятый металл.
в) Забоины на шептале или боевом взводе курка. Зачистить приподнятый металл.

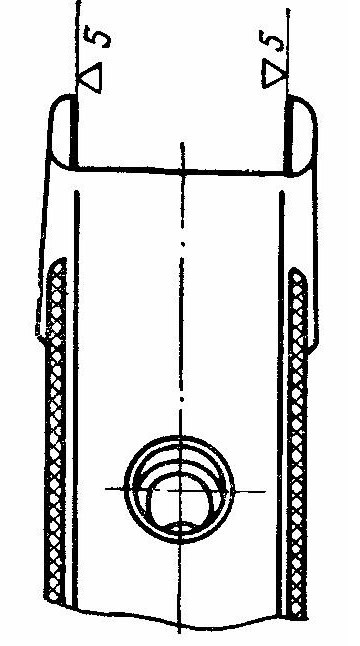

г) Вмятины на боковых стенках корпуса магазина. Выправить корпус магазина на оправке.
д) Забоины в цапфенных гнездах для цапф шептала в рамке или на цапфах шептала. Зачистить приподнятый металл.

6. Курок легко спускается с боевого взвода.
Спуск курка с боевого взвода должен происходить от усилия на спусковой крючок не менее 1,5 кг.
Проверить усилие спуска (см. п. 5 настоящей главы). В момент спуска весы должны показывать усилие не менее 1,5 кг.
Причины неисправности.» и способы их устранения см. в п. 3, подп. «а», гл. 4, п. 1 настоящей главы и кроме того:
Ослабление или излом широкого пера боевой пружины. Заменить боевую пружину (см. п. 4, подп. «а» настоящей главы).

7. Курок срывается с боевого взвода.
Срыв курка с боевого взвода при нажатии пальцем руки на головку курка снизу, при энергичном отведении затвора назад и последующем его движении вперед, а также при спуске затвора с затворной задержки (как при нажатом, так и при отпущенном спусковом крючке) не допускается.
Причины неисправности и способы их устранения см. в п. 1 настоящей главы и кроме того:

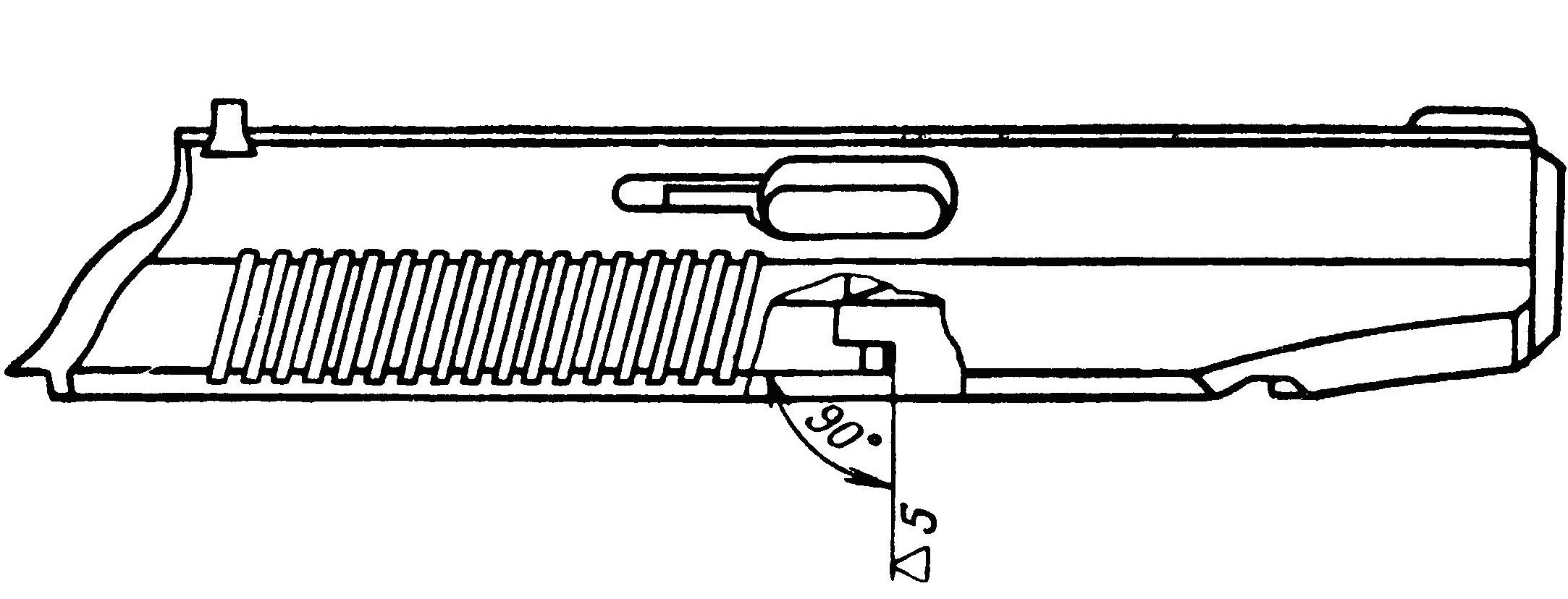

Отсутствие выемки с правой стороны гребня затвора (у пистолетов первых выпусков).
Обработать гребень затвора до образования выемки.


8. Курок не становится на предохранительный взвод (отсутствует «отбой» курка).
Курок, спущенный с боевого взвода, после удара по ударнику должен иметь «отбой», т. е. при спущенном курке и отведенном до отказа назад спусковом крючке головка курка при нажиме на нее пальцем руки должна подаваться вперед, а после прекращения нажима энергично возвращаться в первоначальное положение;
при отпущенном спусковом крючке и по прекращении нажима на головку курка курок должен встать на предохранительный взвод.
Причины неисправности:

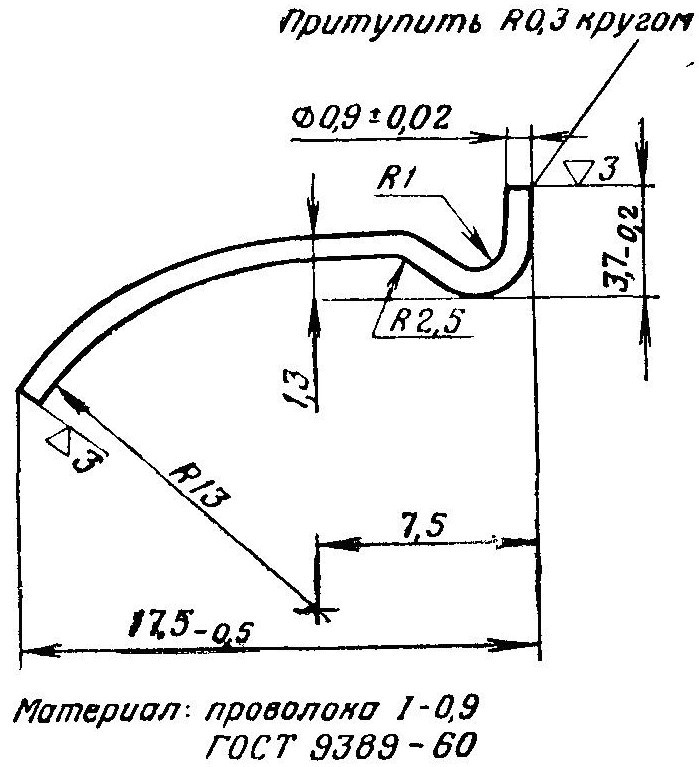

а) Отгиб или излом изогнутого конца широкого пера боевой пружины.
Восстановить форму изогнутого конца пружины.
При невозможности восстановить форму изогнутого конца пружины или изломе изогнутого конца заменить пружину (см. п. 4, подп. «а» настоящей главы).
б)Забоины на предохранительном взводе курка.
Зачистить приподнятый металл.
в) Затирание изогнутого конца 6 широкого пера боевой пружины в углублении курка.
Притупить торцовые поверхности изогнутого конца широкого пера боевой пружины.

9. Курок срывается с предохранительного взвода.
При выключенном предохранителе и отпущенном спусковом крючке курок не должен срываться с предохранительного взвода при нажатии пальцем руки на головкукурка вперед.
Причины неисправности и способы их устранения см. в п. 3. подп. «а», гл. 4 и кроме того:
Скругление шептала или предохранительного взвода курка.
Зачистить шептало или предохранительный взвод курка и проверить прилегание шептала к боевому взводу курка (см. п. 1 настоящей главы).

10. Курок не поворачивается выступом самовзвода рычага взвода при выключенном предохранителе,
При нажатии на спусковой крючок при выключенном предохранителе курок должен поворачиваться выступом самовзвода рычага взвода.
Причины неисправности и способы их устранения см. в п. 4, подп. «а» настоящей главы и кроме того:
Затруднительное вращение рычага взвода на цапфе спусковой тяги.
Выправить спусковую тягу и рычаг взвода или зачистить надфилем их трущиеся места, обеспечив свобод ное вращение рычага взвода на цапфе спусковой тяги.

11. Курок туго поворачивается выступом самовзвода рычага взвода.
Поворот курка выступом самовзвода рычага взвода должен происходить от усилия на спусковой крючок не более 7,5 кг.
Причины неисправности и способы их устранения см..пп. 4, подп. «б», и 5, подп. «а», «б» и «г», настоящей главы и кроме того:
Забоины в цапфенных гнездах для цапф курка в рамке или на цапфах курка.
Зачистить приподнятый металл.

12. Курок преждевременно срывается с выступа самовзвода рычага взвода.

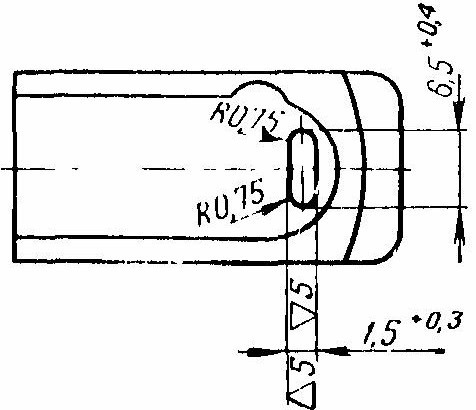

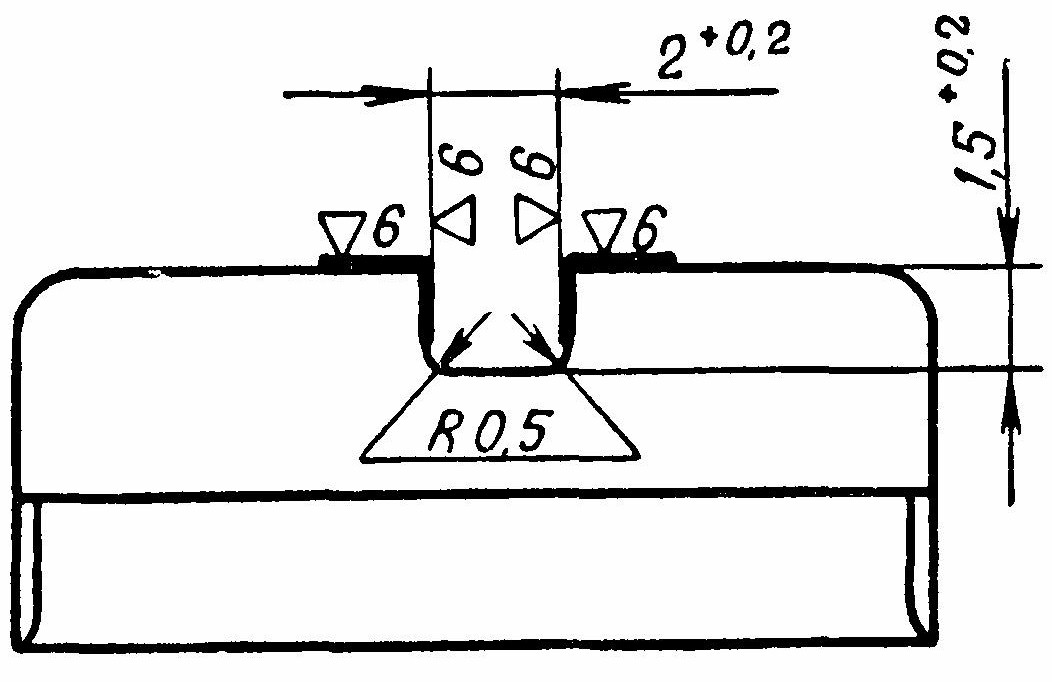

Вставить калибр в задний вырез рамки, продвинуть калибр вперед до упора в курок и нажать на спусковой крючок до отказа назад; при этом курок не должен срываться с выступа самовзвода рычага взвода.
Причины неисправности и способы их устранения см. п. 4, подп. «а» и «б» настоящей главы и кроме того:
а) Скругление или скрошенность выступа самовзвода рычага взвода.

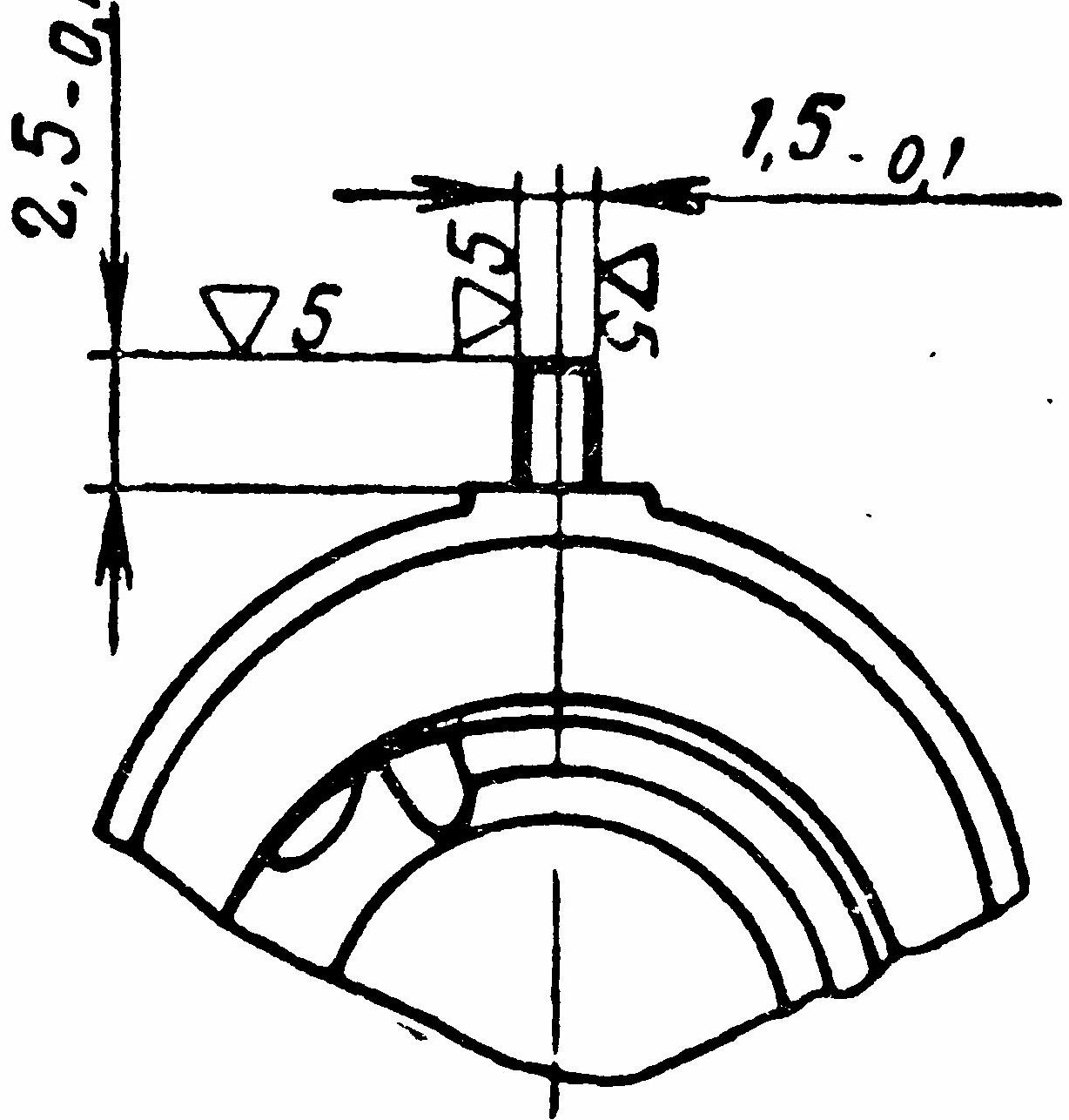

Зачистить выступ самовзвода и стенку выреза для выступа шептала; у пистолетов первых выпусков, имеющих спусковую тягу толщиной 0,9-о,1 мм, зачистить выступ самовзвода и задний выступ рычага взвода.
При невозможности устранить неисправность указанным способом заменить рычаг взвода совместно со спусковой тягой (см. п. 2 настоящей главы).

б) Скругление или скрошенность зуба самовзвода курка.
Зачистить зуб самовзвода курка.
При невозможности устранить неисправность указанным способом заменить курок и проверить, нет ли преждевременного срыва курка с выступа самовзвода рычага взвода.

13. Курок не срывается с выступа самовзвода рычага взвода при нажатии на спусковой крючок до отказа назад.
При нажатии на спусковой крючок до отказа назад курок должен срываться с выступа самовзвода рычага взвода и, не становясь на боевой взвод, ударить по ударнику.
Причины неисправности и способы их устранения см. в п. 4, подп. «б» настоящей главы и кроме того:
Верхний конец спускового крючка упирается в стенку кривого паза рамки до срыва курка с выступа самовзвода рычага взвода.
Опилить верхний конец спускового крючка (см. п. 4, подп. «в» настоящей главы).

14. Курок взводится при включенном предохранителе.
При включенном предохранителе курок не должен взводиться как при нажатии пальцем руки на головку курка вниз, так и при нажатии на спусковой крючок назад (выступом самовзвода рычага взвода). Причины неисправности:
а) Скругление или скрошенность зацепа для запирания курка на предохранителе.
Зачистить зацеп предохранителя. При невозможности устранить неисправность указанным способом заменить предохранитель и проверить:

— спускается ли курок с боевого взвода при включении предохранителя (см. п. 15 настоящей главы);
— нет ли преждевременного срыва курка с боевого взвода при включении предохранителя (см. п. 3 настоящей главы);
— блокируется ли курок выступом предохранителя (см. п. 16 настоящей главы).
б) Скругление или скрошенность выступа на курке для запирания курка предохранителем. Зачистить выступ курка .
При невозможности устранить неисправность указанным способом заменить курок и проверить, нет ли преждевременного срыва курка с выступа самовзвода рычага взвода (см. п. 3 настоящей главы).

15. Курок не спускается с боевого взвода при включении предохранителя.
Курок, поставленный на боевой взвод, при включении предохранителя должен спускаться с боевого взвода. Причина неисправности:
Износ (скругление) зуба шептала или полочки уступа предохранителя. Заменить предохранитель и проверить:
— нет ли преждевременного срыва курка с боевого взвода при включении предохранителя (см. п. 3 настоящей главы);
— блокируется ли курок выступом предохранителя (см. п. 16 настоящей главы).
При невозможности устранить неисправность заменой предохранителя заменить шептало (см. п. 4, подп. «в» настоящей главы).

16. Курок не блокируется выступом предохранителя.
Поставить курок на боевой взвод и медленно поворачивать предохранитель вверх до начала расцепления шептала с боевым взводом курка полочкой уступа предохранителя (наблюдается через вырез для курка в затворе). Не поворачивая дальше предохранитель, нажать на спусковой крючок до отказа назад, спустить курок с боевого взвода (придерживая головку курка пальцем руки) и, не отпуская спускового крючка, повернуть курок до отказа вперед; при этом курок должен блокироваться предохранителем, т. е. упираться в выступ предохранителя и не касаться ударника.
Причины неисправности:
а) Преждевременный поворот шептала полочкой уступа предохранителя при включении предохранителя.
Опилить полочку уступа предохранителя так, чтобы при включении предохранителя курок спускался с боевого взвода, чтобы не было при этом преждевременного срыва курка с боевого взвода (см. п. 3 настоящей главы) и чтобы курок блокировался выступом предохранителя.

б) Смятие стенок выреза на головке курка.
Заменить курок и проверить, нет ли преждевременного срыва курка с выступа самовзвода рычега взвода (см. п. 12 настоящей главы).

17. Спусковой крючок после прекращения нажатия на него не возвращается в первоначальное положение.
Спусковой крючок после прекращения нажатия на него должен возвращаться в первоначальное положение.
Причины неисправности и способы их устранения см. в пп. 4, подп. «б», и 5, подп. «б» и «г», настоящей главы и кроме того:
Ослабление или излом узкого пера боевой пружины.
Заменить боевую пружину (см. п. 4 настоящей главы).

18. Осечки.
Причины неисправности:
а) Смятие или скрошенность бойка ударника.

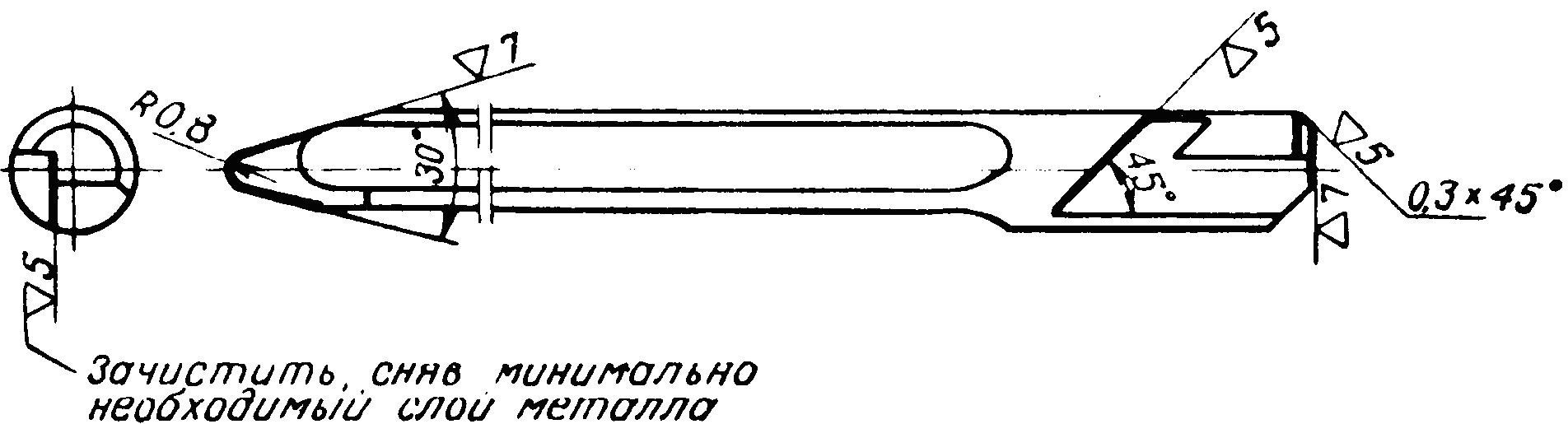

Заправить боек ударника и проверить выход бойка над дном чашечки затвора калибром.

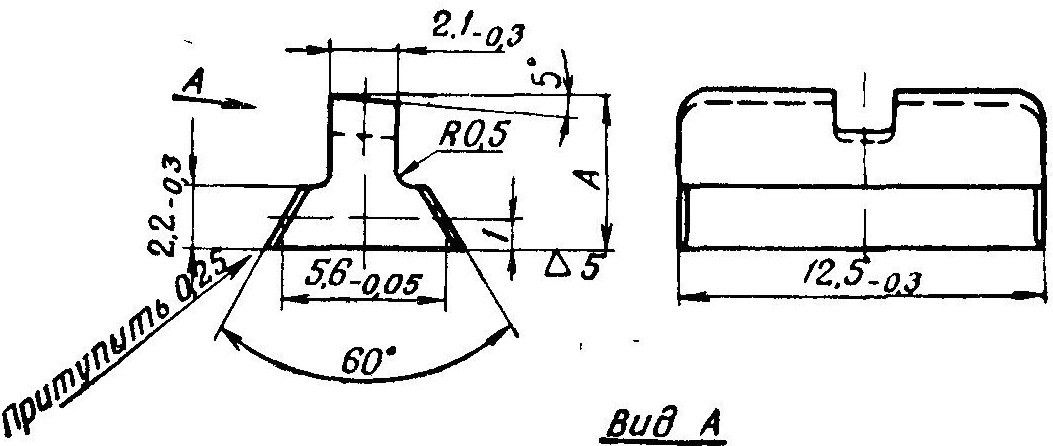

Для проверки выхода бойка отделить от затвора предохранитель, продвинуть ударник вперед так, чтобы задний торец ударника был заподлицо с задней плоскостью затвора, и наложить на дно чашечки затвора калибр вырезом 1,1; при этом дно выреза калибра не должно проходить над бойком.
Если дно выреза калибра проходит над бойком, заменить ударник и проверить выход бойка калибром;
при этом дно выреза 1,35 должно проходить над бойком, а дно выреза 1,1 не должно проходить. Если дно выреза 1,35 не проходит над бойком, опилить задний торец ударника.
Ударник при отделенном от затвора предохранителе должен перемещаться в канале затвора под действием собственного веса.
Выступание бойка ударника, отведенного до отказа назад (до упора среза ударника в предохранитель), над дном чашечки затвора не допускается. При выступании бойка зачистить срез для предохранителя на ударнике.
При вставленном в затвор предохранителе и повороте затвора в вертикальное положение (передним срезом вверх) ударник под действием собственного веса должен опуститься вниз так, чтобы боек утопал за дно чашечки затвора. При заклинивании ударника предохранителем опилить боковую плоскость ударника.
Отжать ударник до отказа назад выколоткой, вставленной в канал ствола, повернуть курок вперед до упора предохранительным взводом в шептало и проверить зазор между ударником и головкой курка. Зазор должен быть не менее 1,5 мм. При зазоре менее чем 1,5 мм опилить задний торец ударника, при этом выход бойка ударника над дном чашечки затвора должен быть 1,1—1,35 мм.
б) Износ бойка ударника.
Проверить выход бойка над дном чашечки затвора калибром. Если дно выреза 1,1 калибра проходит над бойком, заменить ударник и пригнать его к затвору (см. подп. «а»).
в) Ослабление или излом широкого пера боевой пружины.
Заменить боевую пружину (см. п. 4, подп. «а» настоящей главы).
г) Забоины в вырезе на головке курка или на выступе 8 предохранителя. Зачистить приподнятый металл.
д) Забоины в цапфенных гнездах для цапф курка в рамке или на цапфах курка. Зачистить приподнятый металл.
е) Трение курка о стенки затвора или рамки.
Зачистить личным напильником места на боковых плоскостях курка, вызывающие трение.
Причинами осечек помимо указанных могут быть:
— при стрельбе самовзводом — преждевременный срыв курка с выступа самовзвода рычага взвода (см. п. 12 настоящей главы);
— у пистолетов первых выпусков (не имеющих задвижки боевой пружины) — смещение щечек рукоятки назад (см. п. 7 гл. 2).

19. Произвольная автоматическая стрельба или сдвоенные выстрелы.
Причины неисправности и способы их устранения см. в п. 8, гл. 4, п. 1 настоящей главы и кроме того:
Заклинивание ударника предохранителем или выступание бойка ударника, отведенного до отказа назад, над дном чашечки затвора.
Способ устранения неисправности см. в п. 18, подп. «а» настоящей главы.

Спойлер: [B]ДЕФЕКТАЦИЯ И РЕМОНТ РАМКИ СО СТВОЛОМ И СПУСКОВОИ СКОБОЙ[/B]

ДЕФЕКТАЦИЯ И РЕМОНТ РАМКИ СО СТВОЛОМ И СПУСКОВОИ СКОБОЙ


1. Износ канала ствола по полям, скругление или скрошенность углов полей нарезов.
Допускается при условии нормальной кучности боя. Если пистолет не удовлетворяет требованиям нормальной кучности боя, заменить ствол по карте.

2. Раздутие ствола.
При раздутии ствола заменить его по карте.

3. Изгиб ствола.
Изгиб ствола допускается, если:
1) Пистолет удовлетворяет требованиям нормальной меткости боя;

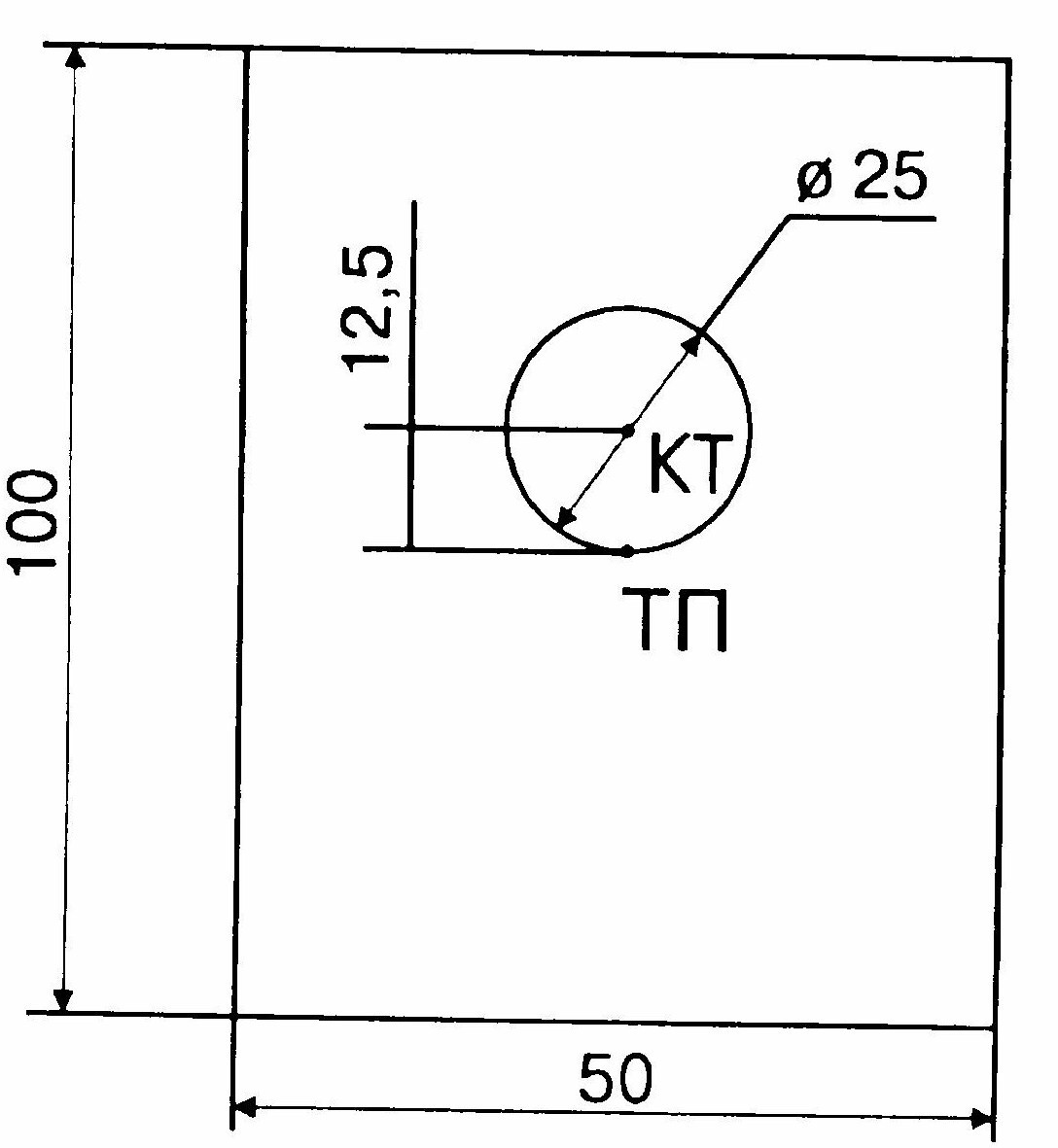

2) Отклонение средней точки попадания от контрольной точки более чем на 5 см устраняется передвижением целика вправо (влево) или заменой его на более высокий (низкий).
При необходимости заменить ствол по карте.

4. Качка ствола в соединении с рамкой.
При качке ствола заменить его по карте.

5. Передний конец спусковой скобы не прижимается к рамке.
Передний конец спусковой скобы, оттянутый рукой вниз и отпущенный, должен под действием пружины энергично возвращаться в первоначальное положение до упора прилива скобы в переднюю стенку стойки рамки.

Причины неисправности:
а) Осадка или излом пружины спусковой скобы. Заменить пружину.
б) Износ или смятие пятки спусковой скобы. Зачистить пятку спусковой скобы так, чтобы при поставленной спусковой скобе в рамку гнеток спусковой скобы упирался только в заднее ребро пятки.


6. Спусковая скоба не удерживается в оттянутом вниз положении.
Оттянутый вниз и перекошенный вправо или влево передний конец спусковой скобы должен удерживаться на рамке в этом положении. Если спусковая скоба не удерживается в оттянутом вниз положении, опилить вырезы на приливе спусковой скобы.


7. Щечки рукоятки не удерживаются винтом на основании рукоятки.
Щечки рукоятки должны надежно удерживаться винтом на основании рукоятки. При завинченном до отказа винте щеки рукоятки не должны смещаться назад при оттягивании их рукой. При износе резьбы винта заменить винт. При износе резьбы в отверстии прилива основания рукоятки подобрать другой винт, завинтить его до отказа и проверить, не выступает ли головка винта над щечками, а конец винта — над стенкой рамки в окне для магазина. При выступании опилить головку или конец винта заподлицо.
При невозможности устранить неисправность подбором винта или при срыве резьбы в отверстии основания рукоятки рассверлить отверстие на диаметр 5,5 мм, заварить его электродом Э50-2,0, обработать и нарезать резьбу.

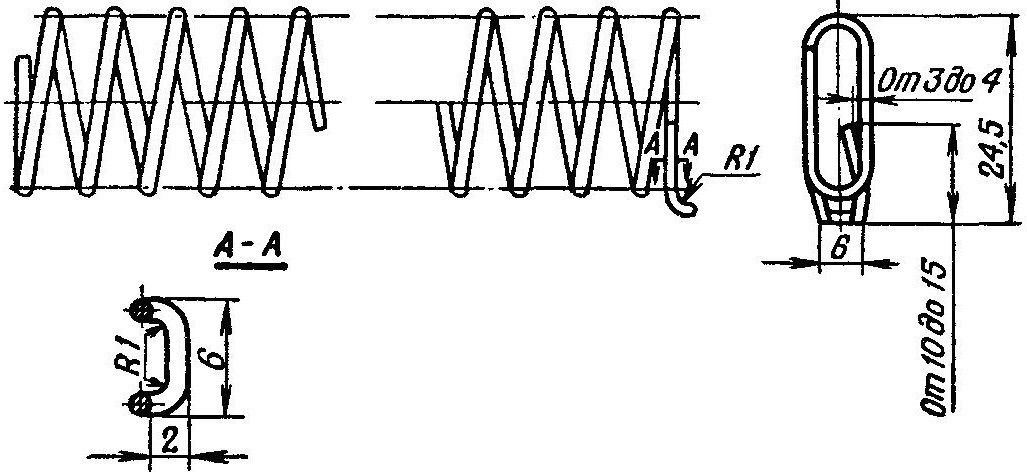

8. Возвратная пружина не удерживается на стволе.
Возвратная пружина, надетая на ствол концом, имеющим виток меньшего диаметра, не должен спадать со ствола при встряхивании рамки со стволом. При спадании пружины со ствола подогнуть виток меньшего диаметра так, чтобы его внутренний диаметр был не более 12+0.5 мм.


9. Трещины на основании рукоятки.
Подготовить место с трещинами для заварки по рис. 2, заварить электродом Э50-2,0 и обработать.

10. Трещины или излом щечек рукоятки.
Трещины или излом щечек рукоятки не допускаются (допускается незначительная скрошенность щечек). При трещинах или изломе заменить щечки рукоятки. Выступание щечек за передний и нижний контуры основания рукоятки не допускается; выступание верхней части заднего контура щечек над основанием рукоятки допускается до 0,5 мм (при условии притупления острой кромки). При выступании щечек за контуры основания рукоятки или при выступании верхней части заднего контура щечек над основанием рукоятки более 0,5 мм зачистить щечки и заполировать зачищенные места.
При тугом надевании щечек на основание рукоятки допускается зачистка внутренних плоскостей щечек.
При затирании защелки магазина в выеме щечек рукоятки подчистить трущиеся места щечек.
Примечание. На пистолеты первых выпусков ставить щечки рукоятки только первых выпусков.
__________________________________________________________________________________________________

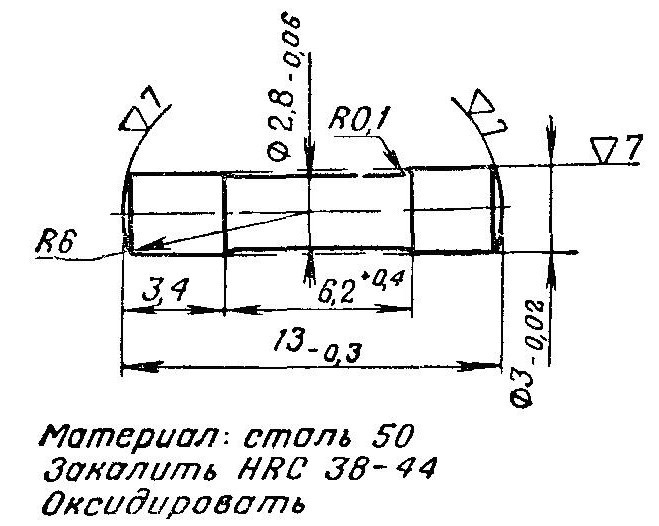

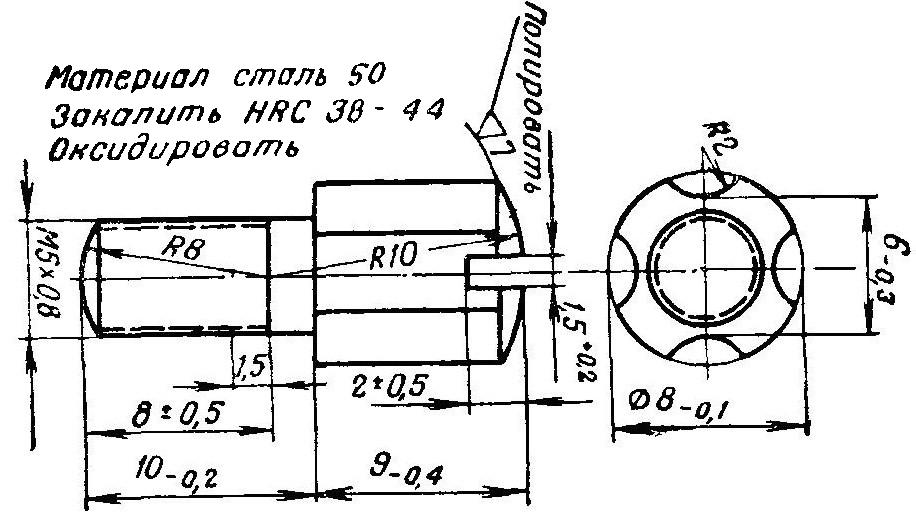

Винт Ось спусковой скобы



Универсальная штука. И уток можна гасить стадами и оборону держать....А вы все ПМ, ТТ, Кольт...



Спойлер: [B]ДЕФЕКТАЦИЯ И РЕМОНТ ЗАТВОРА[/B]

1. Затвор не доходит до крайнего заднего положения.
Движение затвора назад при отведении его рукой должно ограничиваться приливом спусковой скобы, в который упирается стенка затвора, что определяется по удару стенки затвора по приливу спусковой скобы.

Причины неисправности:
а) Забоины в пазах 22 рамки или на продольных выступах затвора, на гребне затвора или на верхних загнутых краях боковых стенок корпуса магазина. Зачистить приподнятый металл.
б) Изгиб возвратной пружины. Заменить пружину.


2. Затвор не доходит до крайнего переднего положения.
Затвор, задержанный затворной задержкой, при нажатии на кнопку затворной задержки должен дойти до крайнего переднего положения.
Причины неисправности п способы их устранения см. в п. 1 настоящей главы и кроме того:
Ослабление или излом возвратной пружины. Заменить пружину.


3. Затвор задерживается затворной задержкой при наличии патронов в магазине.
При вставленном в рукоятку пистолета магазине с патронами затвор при движении вперед не должен задерживаться затворной задержкой.


Причины неисправности:
а) Ослабление или излом пружины шептала. Заменить пружину, при этом на шептало пистолетов первых выпусков ставить пружину шептала только первых выпусков.
У пистолетов последних выпусков пружина, надетая на шептало, должна удерживаться своим концом в отверстии шептала и не сниматься без применения усилия. Выступание конца пружины над плоскостью шептала допускается не более 0,1 мм. При выступании более чем на 0,1 мм зачистить выступающий конец пружины напильником.

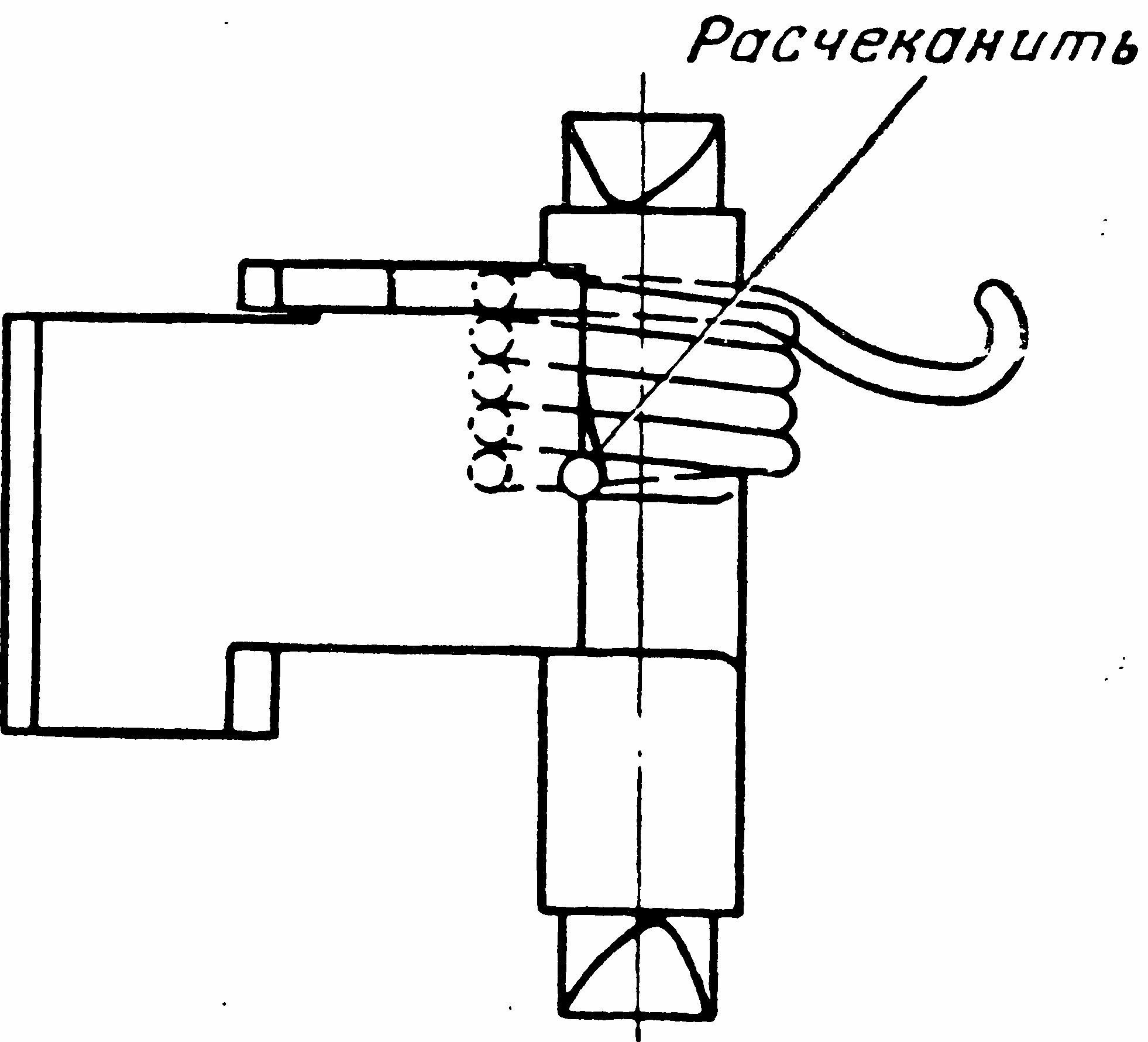

У пистолетов первых выпусков после постановки пружины расчеканить край выема для конца пружины в шептале так, чтобы конец пружины удерживался в выеме при закручивании пружины. Выступание конца пружины над плоскостью шептала допускается не более 0,2 мм. При выступании более чем на 0,2 мм зачистить выступающий конец пружины напильником.

б) Затирание затворной задержки между магазином и рамкой вследствие вмятин на корпусе магазина или изгиба затворной задержки.
При вставленном в рукоятку пистолета магазине с патронами затворная задержка, приподнятая вверх и отпущенная, должна под действием пружины шептала энергично возвращаться в крайнее нижнее положение и утопать в вырезе для затворной задержки в рамке.
При затирании выправить корпус магазина на оправке.
Небольшое затирание затворной задержки допускается устранять зачисткой шлифовальной шкуркой трущихся мест на затворной задержке и корпусе магазина.
в) Изгиб отражателя затворной задержки. Выправить отражатель затворной задержки.
г) Изгиб кнопки затворной задержки. Выправить кнопку так, чтобы передний конец затворной задержки с кнопкой свободно входил в вырез для затворной задержки в рамке.
д) 3абоины в вырезе для затворной задержки в рамке. Зачистить приподнятый металл.


4. Затворная задержка освобождает затвор при вставлении магазина в рукоятку пистолета или извлечении из нее.
При вставлении пустого или снаряженного магазина в рукоятку пистолета или извлечении из нее затворная задержка не должно освобождать затвор.

Причины неисправности:
а) Наличие косого выступа для выключения затворной задержки на корпусе
магазина и зуба на затворной задержке (у пистолетов первых выпусков). Спилить нижнюю часть затворной задержки.

б) Скругление выступа затворной задержки или зуба затвора. Опилить выступ затворной задержки или зуб затвора.

5. Затвор не задерживается затворной задержкой при отсутствии патронов в магазине.
При вставленном в рукоятку пистолета магазине без патронов затвор, отведенный до отказа назад и отпущенный, должен задерживаться затворной задержкой. При вынимании магазина затвор не должен срываться с задержки.

Причины неисправности и способы их устранения см в п. 4. подп. <<б>> настоящей главы и кроме того:
а) Ослабление или излом пружины подавателя. Заменить пружину.
б) Затирание подавателя между стенками корпуса магазина вследствие вмятин на корпусе магазина или изгиба подавателя.
Подаватель, опущенный вниз до отказа, должен под действием пружины энергично возвращаться в верхнее
положение.
При затирании выправить корпус магазина на оправке.
Небольшое затирание подавателя допускается устранять зачисткой трущихся мест на подавателе и стенках корпуса магазина личным напильником или надфилем.
в) Излом зацепа подавателя. Заменить подаватель или магазин.
г) Изгиб кнопки затворной задержки. Выправить кнопку так, чтобы передний конец затворной задержки с кнопкой свободно входил в вырез для затворной задержки в рамке.
д) Затирание затворной задержки между магазином и рамкой вследствие вмятин на корпусе магазина или изгиба затворной задержки.
При вставленном в рукоятку пистолета магазине без патронов и отделенном от рамки затворе затворная задержка, отжатая вниз до отказа и отпущенная, должна под действием пружины подавателя энергично возвращаться в крайнее верхнее положение (до упора зацепа подавателя в верхнюю стенку фигурного окна корпуса магазина).
При затирании выправить корпус магазина на оправке или выправить затворную задержку.
Небольшое затирание затворной задержки допускается устранять зачисткой трущихся мест на затворной задержке и стенках корпуса магазина.

6. Гильза (патрон) не извлекается из патронника.
При отведении затвора назад гильза (патрон) должна извлекаться выбрасывателем из патронника.
Причины неисправности:
Скрошенность или излом зацепа выбрасывателя.
Заменить выбрасыватель и проверить расстояние между зацепом выбрасывателя и дном чашечки затвора калибром.
Ослабление или излом пружины выбрасывателя. Заменить пружину.
Следы ржавчины, раковины или сколы хрома в патроннике.
При наличии в патроннике следов ржавчины, раковин или сколов хрома (у стволов с хромированным патронником), вызывающих тугое извлечение гильз, заменить ствол по карте.
7. Гильза (патрон) не выбрасывается из затвора.
При отведении затвора назад гильза (патрон) по извлечении ее из патронника должна удерживаться в чашечке затвора до встречи с отражателем и энергично выбрасываться им из затвора; прихват гильзы (патрона)затвором не допускается.
Причины неисправности и способы их устранения см. в п. 1 настоящей главы и кроме того:
а) Скрошенность отражателя затворной задержки. Заменить затворную задержку.
б) Износ зацепа выбрасывателя. При износе зацепа выбрасывателя, вызывающем выпадение гильзы (патрона) из затвора при извлечении ее из патронника, заменить выбрасыватель.
в) Смятие или изгиб верхних загнутых краев боковых стенок корпуса магазина. Выправить верхние загнутые края боковых стенок корпуса магазина на оправке и зачистить.
г) Изгиб отражателя затворной задержки.Выправить отражатель затворной задержки.



8. Предохранитель не удерживается во включенном и выключенном положениях.
Предохранитель должен надежно удерживаться во включенном и выключенном положениях и переводиться от усилия большого пальца руки.
Самопроизвольный поворот предохранителя во время стрельбы не допускается. Причины неисправности:

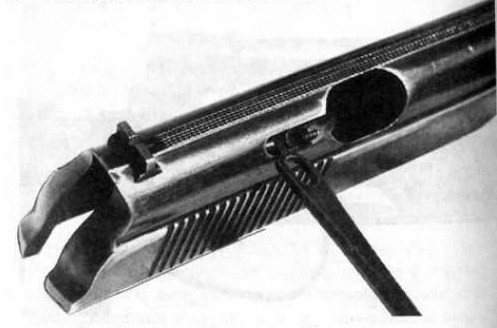

а) Скругление кромок выемок для фиксатора предохранителя на затворе.
Углубить выемки на затворе сверлом диаметром 2,5—3 мм.

б) Ослабление или излом фиксатора предохранителя.
Заменить фиксатор. После постановки фиксатора раскернить флажок предохранителя в двух точках.
__________________________________________________________________________________________________

Гнеток выбрасывателя Фиксатор (пружина) предохранителя
Пружина выбрасывателя



Спойлер: [B]ДЕФЕКТАЦИЯ И РЕМОНТ МАГАЗИНА[/B]

1. Магазин не удерживается в рукоятке.
Магазин должен надежно удерживаться в рукоятке защелкой магазина и не выниматься из рукоятки без нажатия на защелку.
Причины неисправности:
а) Выступ для защелки магазина на корпусе магазина не заходит за защелку.
Опилить выступ для защелки магазина (рис. 20) или основание рукоятки так, чтобы была вертикальная качка («игра») магазина в рукоятке. При этом зазор между основанием рукоятки и крышкой магазина, отжатого до отказа вниз, должен быть не более 1,4 мм (рис. 21), а верхние загнутые края боковых стенок корпуса магазина, поджатого до отказа вверх, или патрон не должны упираться в отражатель затворной задержки.

б) Ослабление или отгиб нижнего конца боевой пружины назад. Выправить боевую пружину.
При невозможности выправить пружину, а также при ослаблении пружины заменить пружину (см. п. 4, подп. «а», гл. 5).
в) Смятие выступа для защелки магазина на корпусе магазина внутрь.

Выправить выступ на корпусе магазина на оправке и обработать.
У пистолетов первых выпусков (не имеющих задвижки боевой пружины) причиной неудержания магазина в рукоятке может быть смещение щёчек рукоятки назад (см. п. 7, гл. 2).

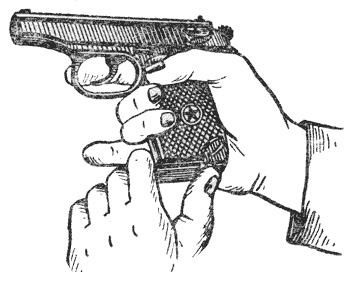

2. Магазин туго вынимается из рукоятки и туго вставляется в нее.
Магазин должен легко выниматься из рукоятки и легко вставляться п псе.
Полностью снаряженный магазин должен вставляться в рукоятку от усилия большого пальца руки.
Причины неисправности и способы их устранения см. в п. 4, подп. «б», гл. 5, п. 7, подп. «в», гл. 4 и кроме того:
а) Изгиб корпуса магазина или вмятины на нем.
Выправить корпус магазина на оправке.
б) Изгиб затворной задержки . Выправить затворную задержку.

3. Очередной патрон не подается из магазина в патронник.
Патроны в снаряженном магазине должны энергично подаваться подавателем вверх до упора в верхние загнутые края боковых стенок корпуса магазина, а верхний патрон при движении затвора вперед должен продвигаться досылателем затвора в патронник без задержек и перекосов.
Для проверки подачи патронов в патронник снарядить магазин восемью проверочными патронами, вставить магазин в рукоятку пистолета и, действуя затвором, по очереди вводить патроны в патронник.
Причины неисправности и способы их устранения см. в пп. 1, 5, подп. «а» и «б», и 7, подп. «в», гл. 4 п кроме того: Забоины на дульном скосе откола или на рожках досылателя затвора. Зачистить приподнятый металл.

4. Затруднительное наполнение магазина патронами.
При наполнении магазина патронами псе патроны должны плавно, без перекосов опускаться внутрь магазина; при этом последний патрон должен иметь люфт, обеспечивающий вхождение магазина в пистолет при закрытом затворе, удержание магазина защелкой и прохождение досылателя при отведении затвора назад.
Причины неисправности и способы их устранения см. в п. 5, подп. «б», и п. 7, подп. «в», гл. 4 и кроме того:
Затирание зацепа подавателя в фигурном окне корпуса магазина вследствие изгиба зацепа.
Выправить зацеп подавателя.

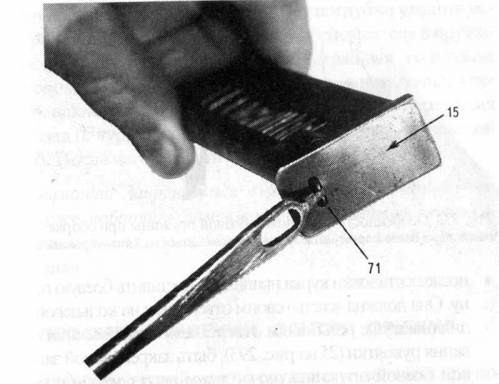

5. Крышка магазина не удерживается на корпусе магазина.
Крышка магазина должна прочно удерживаться на корпусе магазина нижним отогнутым концом пружины подавателя и не отделяться от корпуса магазина при нажатии на нее пальцем руки.

Причины неисправности:
а) Изгиб отогнутого конца пружины подавателя.
Выправить отогнутый конец пружины, собрать магазин и проверить, выступает ли конец пружины над крышкой магазина.
Выступание конца пружины над крышкой магазина
должно быть в пределах от 0,7 до 1,5 мм.
б) Развороченность отверстия для отогнутого конца пружины подавателя в крышке магазин.

Выправить крышку магазина и опилить отверстие.
в) Ослабление или излом пружины подавателя.
Заменить пружину.
6. Очередной патрон выскакивает из магазина и не подается в патронник.
Патроны в снаряженном магазине должны энергично подаваться вверх до упора в верхние загнутые края боковых стенок корпуса магазина и удерживаться ими от выскакивания.
Выпадение патронов при встряхивании магазина не допускается как при полностью снаряженном магазине, так и при одном патроне.
Патрон при движении затвора вперед должен продвигаться досылателем затвора в патронник без задержек и перекосов.
Причины неисправности и способы их устранения см. в пп. 2, 5, подп. «а» и «б», гл. 4 и п. 4 настоящей главы.



Спойлер: ДЕФЕКТАЦИЯ И РЕМОНТ ПРИЦЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ

ДЕФЕКТАЦИЯ И РЕМОНТ ПРИЦЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ


1. Забоины на гривке и в прорези целика.
Зачистить приподнятый металл, не нарушая размеров и формы прорези целика. При нарушении размеров и формы прорези целика заменить целик.


2. Забоины на мушке.
Зачистить приподнятый металл, не нарушая размеров и формы мушки. При нарушении размеров и формы мушки пистолет отправить на капитальный ркмонт
_____________________________________________________________________________________________________
При замене одного целика другим его высота изменяется на 0,25 мм. Целики по номерам распределяются следующим образом:
Номера целика

0

1

2

3

4

Высота, мм

5,00

5,25

5,5

5,75

6,0



Спойлер: ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ЗАМЕНУ СТВОЛА

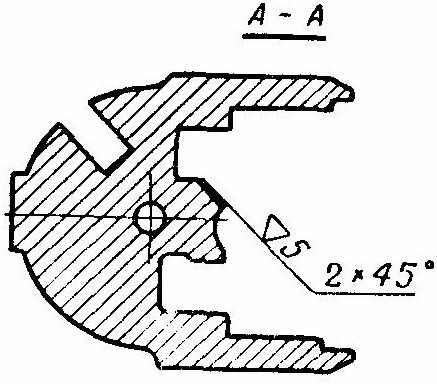

ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ЗАМЕНУ СТВОЛА

1. Выбить с помощью выколотки ось спусковой скобы, отделить спусковую скобу от рамки и вынуть пружину спусковой скобы с гнетком из гнезда на передней стенке основания рукоятки.
2. Выбить с помощью выколотки шпильку ствола.
3. Отделить ствол от рамки с помощью специального вкладыша и болта, для чего вставить в окно для магазина в основании рукоятки вкладыш, зажать рамку со стволом в тиски с медными прокладками, вставить в канал ствола с дульной части болт и, ввинчивая его ключом в отверстие вкладыша, сдвигать ствол назад.
4. Подобрать новый ствол для посадки в стойке рамки без качки, вставить его в отверстие стойки рамки и надеть на дульную часть ствола втулку; зажать рамку со стволом и втулкой в тиски с медными прокладками так, чтобы одна губка тисков упиралась в торец втулки, а другая — в задний срез ствола, и, сжимая тиски, дослать ствол до отказа вперед (запрессовать в стойку рамки).
5. При выступании венчика ствола над стойки рамки или утопании его относительно стопки рамки зачистить выступающую часть венчика ствола или стойки рамки.
6. При выступании заднего среза бороды ствола над передней стенкой окна для магазина в основании рукоятки зачистить выступающую часть бороды.
7. Выступание граней желоба бороды ствола над гранями желоба стойки рамки или утопание относительно граней желоба стойки рамки допускается не более 0,3 мм.
При выступании граней более чем на 0,3 мм зачистить желоб бороды, а при утопании более чем на 0,3 мм скруглить грани желоба стойки рамки.

8. Скруглить радиусом R=1 мм угол бороды ствола.
9. Просверлить сверлом диаметром 2,9 мм отверстие для шпильки ствола в бороде ствола через отверстие в стойке рамки, развернуть отверстие разверткой диаметром 3 мм и запрессовать шпильку ствола.

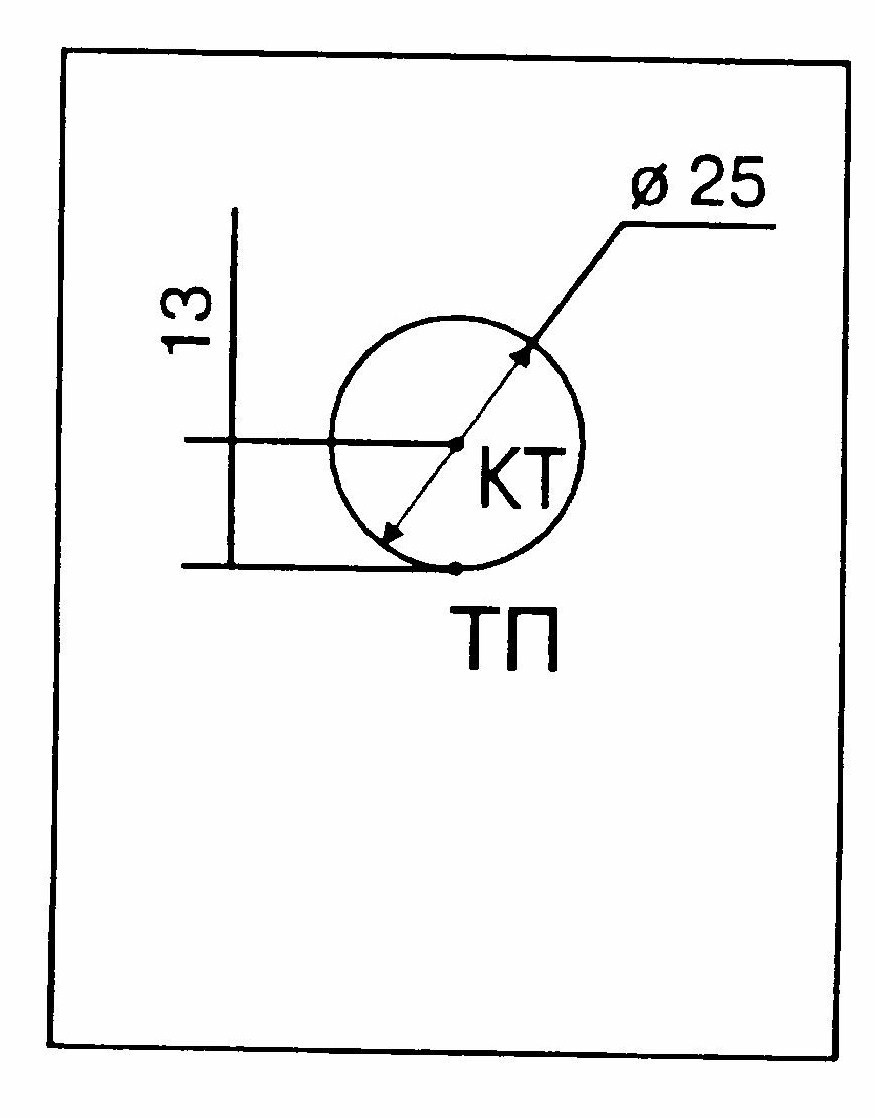

Спойлер: ПРОВЕРКА БОЯ И ПРИВЕДЕНИЕ К НОРМАЛЬНОМУ БОЮ 9-ОО ПИСТОЛЕТА МАКАРОВА

ПРОВЕРКА БОЯ И ПРИВЕДЕНИЕ К НОРМАЛЬНОМУ БОЮ 9-ОО ПИСТОЛЕТА МАКАРОВА (ПМ)

Проверка боя пистолетов и приведение их к нормальному бою производится на дальности 25 метров, патронами одной партии.
Стрельба производится по черному кругу диаметром 25 см, укрепленному на щите высотой 1 м и шириной 0,5 м. Точкой прицеливания служит середина нижнего края черного круга или центр круга.
Точка прицеливания должна находиться приблизительно на высоте глаз стреляющего. По отвесной линии над точкой прицеливания отмечается (мелом, цветным карандашом) нормальное положение СТП, которая должна быть выше точки прицеливания на 12,5 см или совпадать с ней, если точкой прицеливания будет центр круга

Проверку боя пистолета ПМ производят из положения стоя с руки или с упора.
При стрельбе с упора кисть с пистолетом должна быть на весу и не касаться упора.
Для проверки боя пистолета пристрельщики производят 4 выстрела, тщательно и однообразно прицеливаясь.
По окончании стрельбы осматривается мишень и по расположению пробоин определяется кучность боя и положение СТП.
Кучность боя пистолета признается нормальной, если все четыре пробоины или три (при одной явно оторвавшейся) вмещаются в круг (габарит) диаметром 15 см. При нормальной кучности боя командир определяет СТП и измеряет величину ее отклонения от КТ.
СТП не должна отклоняться от КТ более чем на 5 см. Если СТП отклонилась от КТ более указанных величин, то пистолет передается оружей-ному мастеру для соответствующего передвижения или замены целика для ПМ.
Целик для ПМ заменяется более низким (высоким), если СТП оказалась выше (ниже) КТ, целик передвигается влево (вправо), если СТП оказа-лась правее (левее) КТ.
Увеличение (уменьшение) высоты целика на 1 мм изменяет положение СТП в соответствующую сторону на 19 см.
При замене одного целика другим его высота изменяется на 0,25 мм. Целики по номерам распределяются следующим образом:
Номер целика 0 1 2 3 4
Высота мм 5,00 5,25 5,5 5,75 6,0

Приведение пистолетов к нормальному бою считается законченным, когда они как в отношении кучности боя, так и в отношении положения СТП удовлетворяют требованиям нормального боя.
После приведения пистолетов к нормальному бою целик для ПМ с помощью керна закрепляются, старая риска на целике и мушке зачищается, а вместо нее набивается новая.
Примечание. Опиливать мушку пистолета ПМ и зачищать метки на стенке затвора запрещается.
Материальное обеспечение:
1. Щит с черным кругом диаметром 25 см или проверочной мишенью.
2. Мел, цветные карандаши, отвес.
3. 9-мм патроны одной партии.
4. Габарит-линейка или масштабная линейка.
5. Молоток, керн.
б. Прибор для перемещения целика.
7. Набор целиков



Спойлер: [B]РАЗБОРКА И СБОРКА ПИСТОЛЕТА[/B]

РАЗБОРКА И СБОРКА ПИСТОЛЕТА

Пистолет ПМ надежен, неприхотлив в обслуживании, но, как и всякое другое автоматическое оружие, требует систематического ухода, чистки и смазки. Для этого необходимо научиться его разбирать. Разборка может быть неполная и полная, причем, полная разборка требуется только в случае сильного загрязнения, после того, как пистолет побывал в снегу или в воде, а также при смене смазки. Частая разборка лишь изнашивает детали, поэтому не рекомендуется производить эту операцию без надобности.

НЕПОЛНАЯ РАЗБОРКА

1. Извлечь магазин, отжимая его защелку назад до отказа и оттягивая выступающую часть крышки магазина вниз. Проверить, нет ли патрона в патроннике.

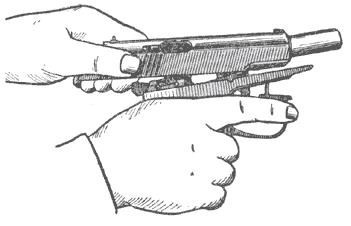

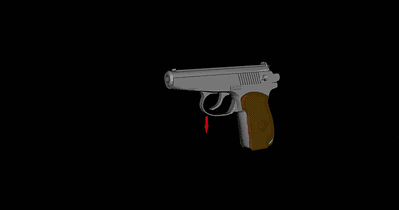

2. Отделить затвор от рамки. Удерживая пистолет в руке, оттянуть спусковую скобу вниз и перекосить ее влево до упора в рамку. Отвести затвор назад и, приподняв его задний конец, движением вперед отделить от рамки.



3. Снять возвратную пружину, вращая ее левой рукой на себя.

Неполная разборка пистолета закончена. Сборка пистолета производится в обратном порядке. При присоединении пружины необходимо надевать ее на ствол концом, имеющим виток меньшего диаметра. Сборка завершается проверкой правильности работы пистолета. Для этого необходимо:

-выключить предохранитель (опустить флажок вниз);
-отвести затвор в заднее крайнее положение и отпустить. Затвор должен несколько продвинуться вперед и остановиться на затворной задержке. Нажатием на затворную задержку отпустить его. Затвор должен занять переднее крайнее положение, а курок остаться на боевом взводе;
-включить предохранитель. Курок должен сорваться с боевого взвода и заблокироваться.

ПОЛНАЯ РАЗБОРКА

Перед полной разборкой необходимо произвести неполную разборку пистолета. Далее разборка происходит следующим образом:

Разборка рамки

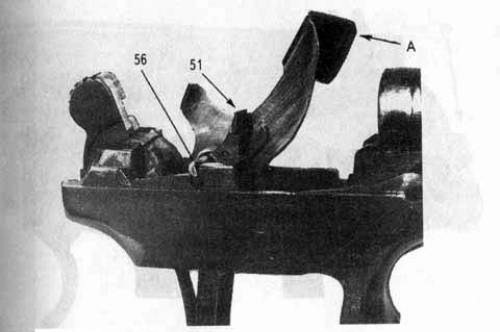

1. Спустив курок с боевого взвода, острым предметом снять конец пружины шептала с затворной задержки. Указательным и большим пальцами повернуть шептало вперед до совпадения лыски на правой цапфе с прорезью на рамке и отделить от рамки шептало и затворную задержку.



2. Вывинтить винт на задней части рукоятки и отделить ее от рамки. Если под рукой нет отвертки, то эту операцию можно проделывать отражателем затворной задержки.



3. Сдвинуть вниз защелку магазина, прижимая боевую пружину к рамке, и отделить пружину.

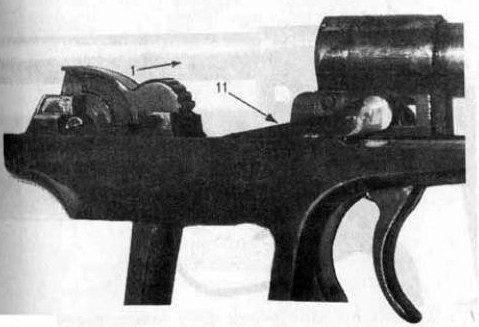

4. Повернуть спусковой крючок в переднее положение, указательным и большим пальцами руки повернуть курок вперед до совпадения лысок на его цапфах с прорезями в рамке и, сдвинув курок вперед, отделить его от рамки.



5. Приподняв задний конец спусковой тяги, отделить ее от спускового крючка.



6. Вновь оттянуть спусковую скобу вниз и, поворачивая хвост крючка вперед, вывести его цапфы из гнезд в рамке.

Разборка затвора

1. Повернуть флажок предохранителя вверх, отвести его немного из гнезда и, повернув дальше назад, извлечь его.

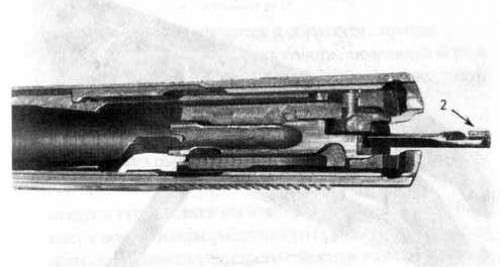

2. Ударяя задним концом затвора по ладони, извлеките ударник.




3. Утопить гнеток выбрасывателя, удерживая затвор на плоской поверхности, и, поворачивая с нажимом выбрасыватель вокруг зацепа, вынуть его из паза затвора. Извлечь пружину и гнеток из корпуса затвора, осторожно отжимая гнеток. Следите за пружиной - она находится в сильно сжатом состоянии, ее легко потерять.



Разборка магазина

1. Отжать пружину подавателя и снять крышку за выступающую часть.



2. Извлечь пружину и подаватель из корпуса магазина.

Полная разборка пистолета закончена.После сборки необходимо проверить работоспособность пистолета, чтобы убедиться в правильности взаимодействия деталей. Проверка производится в том же порядке, как и после неполной разборки.



Виталя,ща тата ту-дух



Не переживайте вы так! Пластмасовые копы это всего лишь красивая вывеска служащая для очковтирательства.
А для ремонта ПМа к вам пришлют настоящих проффесионалов из "старых" проверенных кадров - с противогазом, с крушение рёбер и почек. - Специально для вас найдут. - Опыт не пропьёшь!
А шоб вам нескучно было наблюдать за ремонтом ПМа, вам ещё и ансабль "плесни и тряски" пришлют - "Корд" называется - у них очень широкий и разнообразный репертуар...
.
