Правда-матка о ПМ: познавательно и весело

так вот вы какой-доктор 007



Докторскую делали проклятые коммунисты. Тогда подозревали наличие бумаги. Сейчас подозревают полное отсутствие мяса в колбасе. С Пм то-же самое. Пм призводства СССР-вопросов по качеству не вызывают. Производства России-значительно хуже советских. С Калашами-та-же история...



Моя соседка говорит шо от мяса быстро стареют
Поэтому не ест его вообще...



это уже перебор.максимум-Айболит



Кстати, а шо за название темы???
Я спросонья думал шо вообще в гинекологию попал
Матки какие-то, отвёртки...



бдительные органы и врагов решил запутать
а вы падки на гинекологические темы-они вас манят?любопытство и кота сгубило...



из вас мог бы получиться доктор.



Двухцветная(двуствольная) "авторучка"



а ссылочка есть на инфо по этому девайсу,под 22,заводская?



Потерял ссылку давно уже, на ганзе вроде обсасывали, погуглите по изображению.
Вроде под .22 - уже непомню, - такие вещи под большие калибры не делают.
Там УСМ интиресный - нажимаешь рукоятку - выстрел, жмёшь сильнее - второй выстрел.
Типа очередью можно стрельнуть
Погуглите по изображению.



спасибо-зачетная штука
Малогабаритный пистолет Llama Pressin (Испания)
13 марта 2017
Оружие для самообороны должно иметь ряд особых черт, облегчающих его эксплуатацию и позволяющих получить максимально возможную эффективность. Необходимость выполнения всех подобных требований может приводить к формированию необычного облика изделия. Одним из самых ярких примеров необычной конструкции специализированного стрелкового оружия может считаться испанский малогабаритный пистолет Llama Pressin.

Предпосылки к появлению нового стрелкового оружия, предназначенного исключительно для защиты от нападений, были просты и понятны. Семидесятые годы прошлого века были весьма сложным временем для силовых структур и органов государственной власти Испании. В этот период активизировались различные радикальные организации, такие как ETA или GRAPO. Участники этих организаций использовали самые разные способы борьбы за свои интересы, в том числе террористические акты и захват заложников. Регулярные нападения на полицейских, чиновников, других государственных служащих и даже на гражданское население требовали неких срочных мер.

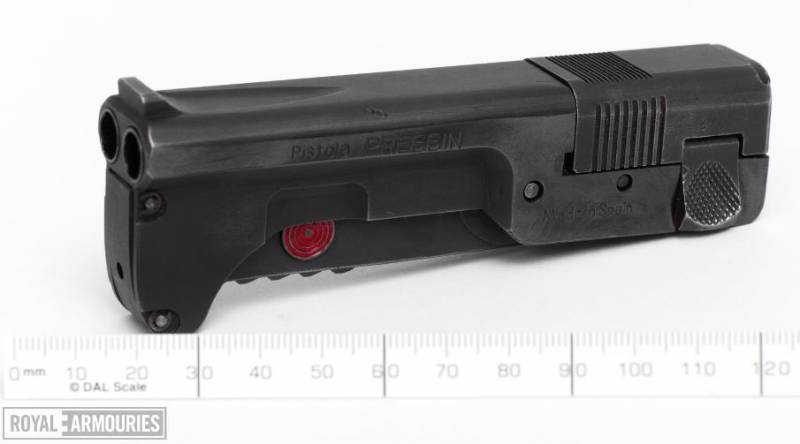

Общий вид пистолета Llama Pressin. Фото Mpopenker.livejournal.com



Свой вариант решения имеющейся проблемы предложил офицер Хуан Баутиста Уриарте дель Рио, служивший в Корпусе оружейных инженеров и конструкторов. Самым очевидным выходом из ситуации было предоставление оружия самообороны людям, рискующим стать жертвами нападений радикалов. Тем не менее, выдача серийных пистолетов не могла стать полноценным решением проблемы: преступники могли заранее заметить оружие и скорректировать план нападения соответствующим образом. Это означало, что существовала необходимость в некоем средстве самообороны скрытого ношения, возможно даже имеющем маскировку.

Офицер-конструктор понимал, что при определенных обстоятельствах перспективное оружие самообороны может попасть в руки преступников с соответствующими неприятными последствиями. Получив замаскированное оружие, они могли еще лучше приготовиться к будущим нападениям. Эту проблему предлагалось решать при помощи специального боеприпаса. Уриарте дель Рио предположил, что похитители не смогут достать особые патроны, из-за чего захваченное оружие будет бесполезным.

Общие требования к перспективному средству самообороны выглядели следующим образом. Следовало создать легкую и компактную огнестрельную систему с возможностью производства нескольких выстрелов без перезарядки. Также требовалось обеспечить достаточное пробивное и убойное действие доработанного патрона. Наконец, внешне оружие не должно было походить на существующие серийные системы. Более того, желательной была маскировка под тот или иной предмет сугубо мирного назначения. Подобные требования вряд ли могли упростить разработку нового образца, однако существующая ситуация требовала срочного решения.

В середине семидесятых годов Хуан Баутиста Уриарте дель Рио, возможно, с помощью своих коллег из Корпуса оружейных инженеров и конструкторов, разработал новый образец стрелкового оружия, полностью соответствующий необычным требованиям. Изделие получалось компактным и легким, а также могло быть замаскировано под очки в футляре, но при этом имело возможность сразу сделать два выстрела. Вскоре конструктор получил патент на свою новую разработку и начал продвигать ее к будущей эксплуатации.

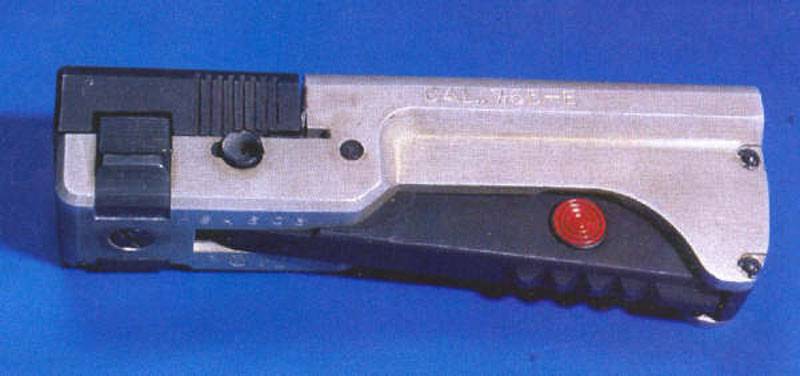

Вид слева. Фото Littlegun.info


В июле 1978 года было получено разрешение Постоянной комиссии по вооружениям и взрывчатым веществам при министерстве обороны, что позволяло начать серийное производство оружия. В том же году Уриарте дель Рио выбрал будущего производителя серийных изделий. Контракт на массовый выпуск оружия получила компания Llama-Gabilondo y Cia SA, также известная под названием Llama Firearms.

Серийное оружие получило официальное название Llama Pressin. Интересна предыстория появления такого названия. Изначально, учитывая способ работы ударно-спускового механизма, изделие хотели назвать Pressing (англ. «Сжатие» или «Неотложный»). Однако вскоре выяснилось, что такая торговая марка уже зарегистрирована другой компанией. Не желая выдумывать новое название, или по иной причине, пистолету присвоили обозначение Pressin – от исходного имени попросту отбросили последнюю букву и получили еще никем не используемую торговую марку.

Специфические требования привели к появлению необычной конструкции оружия. Нестандартная архитектура готового образца, в частности, может мешать правильной его классификации. Оригинальное средство самообороны можно назвать и стреляющим устройством скрытого ношения, и пистолетом. В последнем случае его можно даже сравнить с «дерринджерами» прошлого, чему способствует определенное конструктивное сходство и аналогичное назначение.

Для скрытого ношения новый пистолет должен был иметь малые размеры и массу. Проблема габаритов была успешно решена за счет оригинальной компоновки и других решений, затрагивавших конструкцию. Эти же методы частично позволили сократить вес изделия, однако основным методом уменьшения массы стали новые материалы. Значительную часть деталей пистолета Llama Pressin предлагалось изготавливать из алюминиевого сплава ERGAL-60, созданного в Италии. Прочие детали, на которые приходились повышенные нагрузки, следовало делать из стали.

Основной и наиболее крупной деталью пистолета была рамка сложной формы, имеющей крепления для установки всех прочих устройств. Верхняя часть рамки представляла собой блок стволов и имела сечение, близкое к овальному. Боковые части этого агрегата имели несколько ровных поверхностей со скругленными гранями. Вдоль верхней части рамки проходили два канала для установки стальных стволов. Блок стволов занимал две трети от общей длины оружия. Непосредственно под стволами находились две Г-образные опоры с увеличенной передней частью. В пространстве между ними должен был перемещаться подвижный спусковой рычаг.

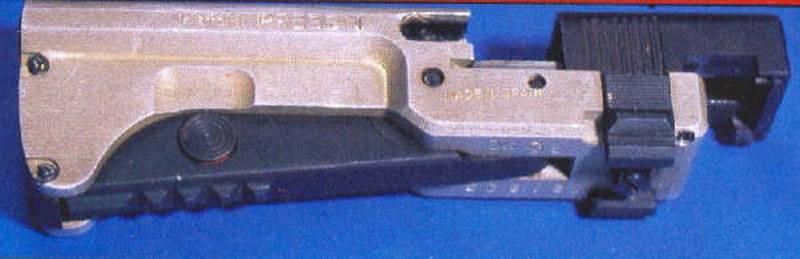

Вид справа. Фото Littlegun.info


На уровне патронников от блока стволов отходила задняя часть рамки. Устройство прямоугольного сечения, имеющее несколько внутренних пазов и креплений для разных деталей, находилось ниже стволов, а также предназначалось для монтажа подвижного затвора. Эта часть рамки также комплектовалась защелками для затвора, а внутри нее находились некоторые элементы ударно-спускового механизма.

Оружие предлагалось комплектовать двумя стволами калибра 7,65 мм длиной по 80 мм. В связи со сравнительно высокими нагрузками стволы, в отличие от рамки, следовало изготавливать из стали. Готовые нарезные стволы должны были запрессовываться в алюминиевую рамку.

Пистолет Llama Pressin получил достаточно простой ударный механизм ударникового типа. Основные его элементы находились в подвижном кожухе, выполняющем функции затвора. Кожух был выполнен в виде прямоугольной детали без дна и задней стенки. Последняя являлась отдельным элементом и крепилась на своем месте при помощи пазов кожуха. На нижних стенках кожуха предусматривались выступы для взаимодействия с пазами рамки. В задней части стенок кожуха находились два прямоугольных выреза для фиксации в боевом положении при помощи специальных подвижных защелок. Передняя и задняя стенки кожуха имели по два отверстия, помещенные на оси стволов.

Двуствольный пистолет получил комплект из двух отдельных ударников. Позади каждого ствола находился цилиндрический ударник с бойком-иглой на переднем торце. Своей задней частью ударник контактировал с собственной боевой пружиной. Во избежание ненужных деформаций последняя надевалась на направляющий стержень, входивший в отверстия задней стенки кожуха и внутренний канал ударника. На боковой поверхности ударника имелся фигурный выступ для взаимодействия с прочими элементами спускового механизма.

Управлять огнем предлагалось при помощи крупного металлического рычага-клавиши, находившегося под блоком стволов. Рычаг имел скругленную заднюю часть, входившую в соответствующий паз рамки пистолета. Там находилась ось, позволявшая рычагу качаться вверх и вниз. На задней части рычага также располагались несколько выступов для взаимодействия с ударниками во время стрельбы. Во взведенном положении они блокировали ударники, а при спуске освобождали их.


Затвор и ударники. Фото Littlegun.info


В передней части рычага предусматривалось круглое отверстие, в котором помещалась кнопка неавтоматического предохранителя. Предохранитель имел крайне простую конструкцию. В соответствующем канале рычага мог перемещаться стержень с крупными кнопками, выведенными на обе его стороны. При включенном предохранителе (после нажатия на кнопку с правой стороны) левая кнопка выходила за пределы рычага и боковой поверхностью упиралась в рамку. Утопив ее внутрь, можно было нажимать на рычаг. Противоположная кнопка при этом не мешала, поскольку попадала в соответствующую проточку рамки.

Пистолет Llama Pressin не предназначался для стрельбы на большие расстояния, из-за чего не получил никаких прицельных приспособлений. Наводить его предлагалось «на глазок», не используя отдельный прицел. Это не позволяло получить высокую точность стрельбы даже в теории, но в предполагаемых обстоятельствах применения оружие могло показывать приемлемые характеристики.

В соответствии с задумкой автора проекта, пистолет должен был отличаться малыми размерами и весом. Такая задача была успешно решена. Общая длина изделия составляла всего 120 мм. Длина стволов – 80 мм. Максимальная ширина пистолета не превышала 25 мм, а высота укладывалась в 50-60 мм. Вес изделия без патронов – всего 280 г.

Хуан Баутиста Уриарте дель Рио считал, что новый пистолет для самообороны должен использовать нестандартный боеприпас. В таком случае радикалы, получив подобное оружие, не могли бы нормально пользоваться им и реализовывать весь потенциал. Исходя из таких идей, конструктор разработал новый пистолетный патрон. В качестве основы для него был взят существующий боеприпас .32 ACP (7,65х17 мм «Браунинг»).

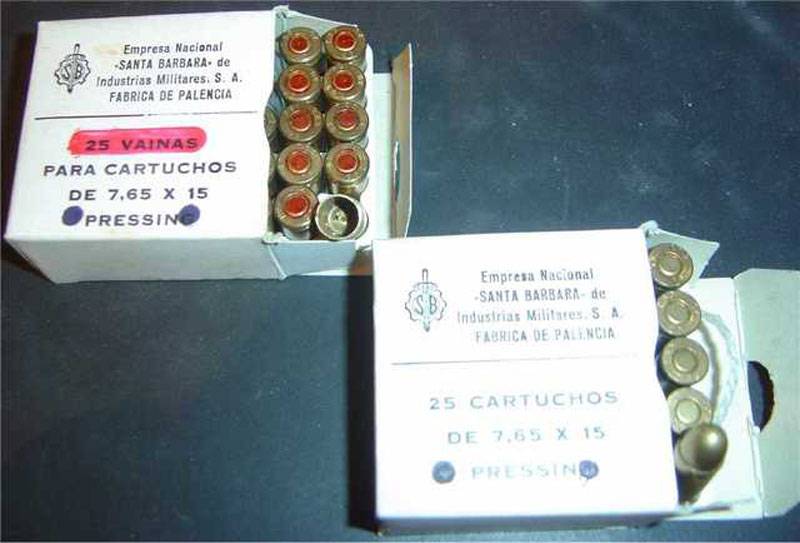

Патроны 7,65х15 мм Pressin в пачках с "допечаткой". Фото Forum.guns.ru


Существующая цилиндрическая гильза с проточной и частично выступающим фланцем была укорочена на 2 мм при сохранении всех прочих размеров. Серийный патрон имел навеску в виде 0,16 г пороха. Испанский оружейник уменьшил метательный заряд вдвое – до 0,08 г. Свинцовая оболочечная пуля диаметром 7,8 мм со скругленной головкой не дорабатывалась. Итогом переделки серийного патрона .32 ACP стало появление нового боеприпаса, получившего название 7,65х15 мм Pressin. Патрон с укороченной гильзой свободно входил в патронник пистолета, тогда как базовый 7,62х17 мм «Браунинг» попросту не помещался в оружие.

Уменьшение навески пороха привело к понятным последствиям. Используя новый специальный патрон, пистолет Llama Pressin имел эффективную дальность стрельбы не более 8-10 м. Наиболее высокая эффективность при этом достигалась на меньших дистанциях, до нескольких метров. Учитывая предполагаемый способ применения оружия, такое сокращение характеристик посчитали приемлемым.

Вместе с компактным пистолетом предлагалось поставлять специальный футляр, необходимый для его маскировки. Футляры первых моделей представляли собой изделие из кожи или схожего материала, имеющие верхний клапан с застежкой-кнопкой. Передняя стенка футляра могла комплектоваться дополнительной металлической деталью, необходимой для нажатия на кнопку предохранителя. Впоследствии появились футляры с заранее подготовленными отверстиями напротив дульной части стволов, с боковым клапаном и т.д. Независимо от конструкции, футляр позволял переносить пистолет под видом очков, быстро готовить его к применению и открывать огонь.

Перед укладкой в футляр стрелок должен был зарядить свой пистолет. Для этого следовало оттянуть вниз боковые защелки затвора, после чего последний можно было отвести назад. При отводе затвора происходило сжатие двух боевых пружин. Открытый затвор позволял вручную поместить в патронники по одному патрону. Далее затвор перемещался вперед и запирался подпружиненными замками. Оружие было готово к применению.

Для выстрела требовалось нажать кнопку предохранителя и разблокировать спусковой рычаг. Далее стрелок мог навести оружие на цель и вдавить рычаг внутрь рамки. При перемещении рычага его задняя часть поочередно взаимодействовала с двумя ударниками, отпуская их. Утопив рычаг наполовину, стрелок делал первый выстрел, полностью – второй. Резкое и сильное нажатие позволяло сразу выстрелить из обоих стволов. После стрельбы следовало открыть затвор, извлечь гильзы при помощи встроенного экстрактора и перезарядить оружие.


Пистолет и футляр для него. Littlegun.info


В 1978 году компания Llama Firearms получила право наладить серийный выпуск новых малогабаритных пистолетов Pressin. Вскоре после этого предприятие Fabrica de Palencia, входившая в состав национальной компании Santa Barbara, получила заказ на массовый выпуск патронов 7,65х15 мм Pressin. Интересно, что на некоторых пачках серийных патронов присутствовало название Pressing. Во избежание возможных проблем юридического характера дизайн таких пачек уже после печати дополнялся двумя большими черными точками рядом с названием. Правая точка «случайно» перекрывала лишнюю последнюю букву.

Главной задачей оригинального проекта была защита чиновников и других лиц от возможного нападения. В связи с этим серийные пистолеты Llama Pressin первых партий закупались государством и распределялись между различными структурами. Прежде всего, новое оружие предназначалось для высокопоставленных лиц, должности которых были связаны с большим риском. Отдельного упоминания стоит небольшая партия пистолетов, предназначенных для высшего руководства страны. Так, король Хуан Карлос I получил пистолет со специальной художественной отделкой, выполненной с использованием гравировки и драгоценных металлов. Позже такое же изделие подарили американскому президенту Рональду Рейгану, недавно пережившему покушение.

Вскоре после начала выпуска и распространения нового оружия испанские спецслужбы были вынуждены принять некоторые меры. Полиция и другие силовые структуры были извещены о появлении нового средства самообороны. Стражам порядка предоставили всю необходимую информацию и фотографии оригинального оружия. Особое внимание при этом уделялось информированию охраны вокзалов, аэропортов и т.д.

Компания Llama-Gabilondo y Cia SA производила пистолеты Pressin примерно в течение полутора десятилетий. Последние образцы такого оружия сошли с конвейера в начале девяностых годов, незадолго до банкротства и закрытия оружейной компании. За все время выпуска было изготовлено всего 1000 пистолетов. Чуть ранее было прекращено производство нестандартных патронов.

Интересен тот факт, что на всем протяжении серийного производства компания Llama Firearms не спешила делиться информацией о новом пистолете с общественностью. Изделие Pressin отсутствовало в открытых каталогах и не предназначалось для поставки в магазины, доступные для всех желающих. Таким образом, количество потенциальных покупателей попросту не могло расти. Вполне возможно, что именно этот фактор повлиял на итоговое количество выпущенных пистолетов.

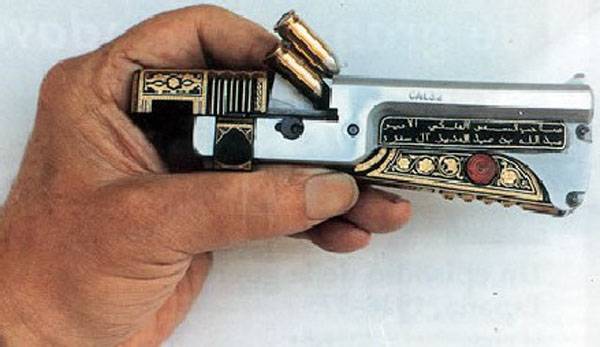

Пистолет Llama Pressin в "элитном" исполнении. Фото Casatic.livejournal.com


По разным данным, пистолет для самообороны Llama Pressin не пользовался особой популярностью у эксплуатантов. Чиновники, политики и крупные бизнесмены могли позволить себе вооруженную охрану, а прочие потенциальные пользователи либо не имели возможности приобрести оригинальный образец, либо не видели смысла в его использовании. В то время законодательство позволяло гражданину иметь при себе только одну единицу огнестрельного оружия. В таких условиях большинство людей, опасающихся за свою безопасность, предпочло бы иметь при себе более серьезную систему, чем двуствольный компактный пистолет.

Одновременно с этим полицейские, военные и сотрудники спецслужб нередко брали с собой оригинальное оружие. Тем не менее, в их случае Pressin не рассматривалось в качестве основного средства самообороны. Подобная роль отдавалась штатным пистолетам, а малогабаритная двуствольная система являлась исключительно оружием последнего шанса.

Имеются сведения об интересе, проявленном к пистолету Llama Pressin спецслужбами зарубежных стран. Европейские и американские силовые структуры изучали испанскую разработку и рассматривали вопрос принятия подобных систем на вооружение. Известно, что намеренно ослабленный патрон посчитали непригодным для практической эксплуатации. В будущем могла появиться новая модификация пистолета под иные боеприпасы, однако этого не произошло.

С конца семидесятых до начала девяностых годов испанская промышленность успела изготовить около одной тысячи малогабаритных пистолетов Llama Pressin. Это оружие не отличалось высокими характеристиками, но все же представляло некоторый интерес для потенциальных пользователей. Тем не менее, специфические характеристики, а также ряд факторов иного характера негативным образом сказались на дальнейшей судьбе интересной разработки. Массовая эксплуатация пистолетов со временем прекратилась. Возможно, где-то еще ходят люди со странными футлярами для очков, но подавляющее большинство существующих на данный момент изделий Pressin, избежавших утери или утилизации, остается в разных коллекциях и музеях.



малогабаритный пистолет Llama Pressi

"Возможно, где-то еще ходят люди со странными футлярами для очков, но подавляющее большинство существующих на данный момент изделий Pressin, избежавших утери или утилизации, остается в разных коллекциях и музеях.
бойтесь меня



Легче на двести грамм... Вес макара 730, его 720
А с патронами тежелее ПМа будет...



лучшее враг хорошего



А я бы от такого не отказался...



"Хуан Баутиста Уриарте дель Рио считал, что новый пистолет для самообороны должен использовать нестандартный боеприпас. В таком случае радикалы, получив подобное оружие, не могли бы нормально пользоваться им и реализовывать весь потенциал. Исходя из таких идей, конструктор разработал новый пистолетный патрон. В качестве основы для него был взят существующий боеприпас .32 ACP (7,65х17 мм «Браунинг»)."-сразу и похоронил свое детище с такой доступностью боеприпасу(тем более что для умельцев-это не проблема)лучше бы у ссср прикупил бы бесшумные патроны :всего через 5 лет их ввели в эксплуатацию.радикалы точно бы их не доставли
.или должно было государство все оплачивать или покупатели.1 тыс шт-это не о чем для бизнеса
менеджеры по продажам у них не очень было.могли и израильтянам предложить



возможно это был прародитель

Спойлер: складной пистолет-пулемет

Пистолет-пулемет Hotchkiss Universal (Франция)
31 января 2018
После окончания Второй мировой войны французские инженеры вернулись к разработке собственных проектов стрелкового оружия. В соответствии с заказом армии, среди прочего они работали над новыми пистолетами-пулеметами. Реальные результаты такой программы были получены в конце сороковых годов. Одной из самых интересных французских разработок этого времени стал пистолет-пулемет Hotchkiss Universal.

Напомним, после окончания войны войска Франции использовали трофейное оружие немецкого производства, а кроме того, инициировали возобновление серийного производства изделия MAS-38 довоенной разработки. Также было сформировано техническое задание на совершенно новое оружие. За несколько лет ряд ведущих оружейных компании страны предложил свои варианты пистолетов-пулеметов будущего. Следует отметить, что специфические требования заказчика привели к появлению оружия с весьма любопытной конструкцией.

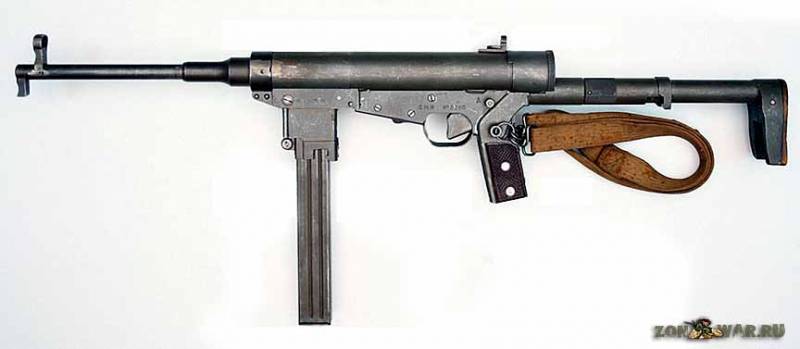

Пистолет-пулемет Hotchkiss Universal в боевом положении. Фото Zonwar.ru



Армия требовала создать автоматическое оружие под пистолетный патрон 9х19 мм «Парабеллум», имеющее достаточные огневые характеристики в диапазоне дальностей до 200 м. Одно из главных требований оговаривало эргономику оружия. Пистолет-пулемет следовало сделать удобным для стрелка не только во время стрельбы. Оружие должно было складываться для транспортировки и занимать при этом минимально возможный объем.

К работам были привлечены все основные оружейные предприятия Франции, в том числе известная компания Societe des Armes a Feu Portatives Hotchkiss et Cie. Ее специалисты, изучив технические требования и возможные решения, предложила свой вариант перспективного оружия со всеми желаемыми возможностями. Подготовка проекта завершилась во второй половине сороковых годов, и к 1949-му был представлен готовый образец.

Перспективный пистолет-пулемет получил официальное обозначение Hotchkiss Universal («Универсальный»). По всей видимости, такое название должно было отражать универсальность оружия и возможность его эксплуатации в разных родах войск. Благодаря складной конструкции этот образец мог найти применение не только в пехоте, но и в десантных или бронетанковых войсках.

Наиболее успешные французские пистолеты-пулеметы того времени – для соответствия требованиям заказчика – получали складной приклад и поворотный приемник магазина. Конструкторы фирмы «Гочкисс» пошли дальше и, стремясь сократить габариты оружия в транспортном положении, предусмотрели дополнительные средства уменьшения длины. Определенный выигрыш в габаритах удалось получить за счет необычной системы монтажа ствола и доработанной автоматики.


Вид на левый бок оружия. Фото Zonwar.ru


Будучи переведенным в боевое положение, изделие Hotchkiss Universal должно было внешне походить на другие пистолеты-пулеметы своего времени. В частности, можно было найти определенное сходство с немецким оружием времен Второй мировой войны. Предлагалось использовать сравнительно длинный ствол, закрепленный в крупной ствольной коробке. Снизу на последней закреплялись приемник магазина и пистолетная рукоятка управления огнем. В задней части оружия имелись крепления для складного приклада.

Проект предусматривал использование нарезного ствола калибром 9 мм. Ствол имел длину 273 мм (30 калибров), что позволяло получить некоторые преимущества перед другими образцами того времени. Внешняя поверхность ствола была цилиндрической. В дульной части ствола имелись два выступающих элемента. Верхний являлся стойкой мушки; нижний предлагалось использовать при складывании, а также для фиксации некоторых элементов в транспортном положении. В районе патронника ствол имел утолщение, находившееся внутри ствольной коробки. На этом утолщении имелся паз для удержания ствола в рабочем положении.

Пистолет-пулемет получил простейшую ствольную коробку, состоявшую из нескольких основных деталей. Основным ее элементом был верхний трубчатый кожух, вмещавший затвор и возвратно-боевую пружину. К переднему торцу такой трубки присоединялась деталь более сложной формы, имевшая приемник магазина и некоторые другие устройства. Спереди к ней присоединялась еще одна вытянутая деталь, поддерживавшая ствол в рабочем положении. Сзади трубчатая коробка закрывалась крышкой-стаканом. Снизу к трубке крепился многоугольный агрегат, в передней части которого имелся приемник магазина, в задней – детали ударно-спускового механизма.

Трубчатый элемент ствольной коробки имел несколько окон и прорезей. В правой его стенке, в передней части, имелось прямоугольное окно для выброса гильз. В транспортном положении оружия оно закрывалось подпружиненной крышкой. При смещении затвора назад перед стрельбой крышка самостоятельно откидывалась. Ниже, под окном для выброса гильз, имелось окно для приема магазина. За окном для гильз имелся паз для рукоятки затвора. Снизу предусмотрели прорези для деталей УСМ.


Органы управления крупным планом. Фото Sassik.livejournal.com


Автоматика изделия «Гочкисс Юниверсаль» отличалась максимальной простотой и использовала принцип свободного затвора. Затвор представлял собой массивную деталь с цилиндрической верхней поверхностью и сложной нижней частью. Затвор имел собственный ударник на зеркале и комплектовался экстрактором. Сзади затвор подпирался мощной возвратно-боевой пружиной. Взведение затвора осуществлялось при помощи боковой рукоятки, выполненной заодно с подвижной шторкой паза. Во время стрельбы рукоятка должна была оставаться на одном месте.

Оружие имело самый простой спусковой механизм, обеспечивавший блокировку затвора в крайнем заднем положении. Управление стрельбой осуществлялось при помощи спускового крючка. Для выбора режима огня использовался переключатель, выполненный в виде пары кнопок на разных сторонах оружия. Нажатие на кнопку справа позволяло стрелять одиночными, на левую – очередями.

Боепитание оружия осуществлялось при помощи отъемных коробчатых магазинов емкостью 32 патрона. Магазин предлагалось помещать в приемное устройство оригинальной конструкции, позволявшее резко сократить габариты изделия в транспортном положении. Под передней частью ствольной коробки помещалась приемная шахта П-образной в плане формы. Внизу на ее боковых стенках имелись вырезы, использовавшиеся в составе замка при сборке оружия.

В шахте на оси устанавливался прямоугольный трубчатый приемник магазина. Он мог качаться в вертикальной плоскости, занимая одно из требуемых положений. В вертикальной позиции он обеспечивал подачу магазина в оружие, в горизонтальном – облегчал его транспортировку. Приемник имел защелку для удержания магазина.

Пистолет-пулемет Hotchkiss Universal оснастили открытым прицелом. Мушка располагалась на стойке над дульным срезом ствола и оснащалась защитным кольцом. Прицел поместили в задней части ствольной коробки и оснастили перекидным целиком. Ввиду ограниченных возможностей патрона прицел перестраивался только на дальности 50 и 100 м.


Неполная разборка изделия "Юниверсаль". Фото Sturmgewehr.com


Оружие получило интересные приклад и пистолетную рукоятку. Рукоятка управления огнем внешне напоминала устройства традиционной конструкции, но была выполнена в виде полого устройства U-образного сечения, не имеющего передней стенки. Рукоятку оснастили пластиковыми боковыми накладками и установили на горизонтальной оси. Она могла поворачиваться вперед и вверх, при этом надеваясь на защитную скобу со спусковым крючком.

На одной оси с рукояткой закреплялся складной приклад. Его передняя часть имела форму вилки с отверстиями для монтажа на оси. Сам приклад состоял из двух трубок, соединенных между собой при помощи крепежа и пружины. На прикладе имелась скоба замка. Плечевой упор П-образной формы и выполнялся из металла и дерева.

Чтобы сложить пистолет-пулемет Hotchkiss Universal, следовало проделать несколько несложных операций. Сначала требовалось сложить магазин. Для этого его предлагалось повернуть вместе с приемником, используя имеющуюся ось. После этого магазин можно было сдвинуть назад, до упора в ствольную коробку. В таком положении магазин ничем не закреплялся: его должны были придерживать другие детали.

Далее следовало сдвинуть рычажок в передней части ствольной коробки, после чего можно было надавить на передние выступы ствола и задвинуть его внутрь ствольной коробки. При этом ствол с затвором уходили назад и сжимали возвратно-боевую пружину. В смещенном положении все эти детали так же фиксировались защелкой ствола. Для складывания приклада следовало оттянуть его заднюю часть, открыв имеющийся замок. Далее приклад поворачивался вниз и вперед. Перемещаясь, приклад складывал пистолетную рукоятку, а в крайнем положении его скоба входила в зацепление с зубцами шахты магазина. Затыльник, в свою очередь, охватывал магазин. Затыльник и нижний выступ ствола не позволяли магазину сдвинуться со своего места.

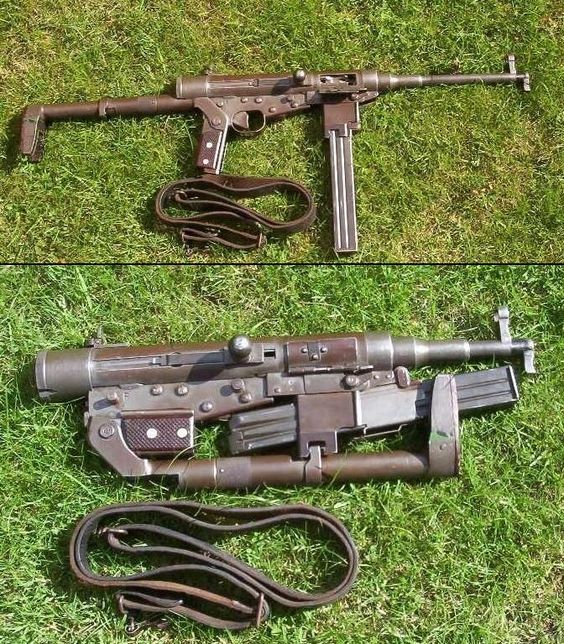

Пистолет-пулемет в боевом положении. Фото Forgottenweapons.com


Переведение оружия в боевое положение осуществлялось в обратном порядке. Сначала раскладывался приклад, при движении назад опускавший в рабочую позицию рукоятку, затем защелка отпускала ствол и затвор вперед, и магазин возвращался на свое место. Стрелок мог взвести затвор, выбрать режим огня и начинать стрельбу.

Изделие «Гочкисс Юниверсаль» должно было иметь минимальные размеры в транспортном положении. Эта задача была успешно решена. Полная длина пистолета-пулемета в полностью разложенном виде достигала 776 мм. При сложенном прикладе она сокращалась до 540 мм. Смещение ствола позволяло «сэкономить» еще 100 мм. Общая высота оружия в сложенном виде не превышала 12-15 см. При этом, в отличие от некоторых других складных образцов, разработка компании Hotchkiss не имела «промежуточных положений». При сложенном прикладе стрелок не мог работать со спусковым крючком, и потому перед стрельбой оружие приходилось раскладывать полностью. Масса изделия без патронов составляла 3,63 кг.

Новый пистолет-пулемет со свободным затвором мог делать около 650 выстрелов в минуту. Сравнительно мощный патрон 9х19 мм позволил получить эффективную дальность огня до 150-200 м – заметно больше, чем у состоявших на вооружении образцов под устаревшие боеприпасы.

Перспективный пистолет-пулемет Horchkiss Universal прошел испытания в 1949 году и вскоре получил рекомендацию к принятию на вооружение. В качестве плюсов этого оружия отмечались сравнительно высокие боевые характеристики и складная конструкция. Последняя, как считалось, могла представлять интерес в контексте перевооружения десантников-парашютистов и экипажей боевых машин.


Вид с другой стороны. Фото Forgottenweapons.com


Одновременно с этим проект имел ряд недостатков. Прежде всего, оружие было слишком сложным в производстве и, как следствие, дорогим. Для обеспечения возможности складывания пришлось использовать ряд новых деталей разной конфигурации, усложнявших производство. Кроме того, недостатком могло считаться наличие только двух положений оружия – оно могло быть полностью сложенным или полностью разложенным. Пистолет-пулемет от «Гочкисс», в отличие от некоторых конкурентов, не мог стрелять со сложенным прикладом.

В 1949 году появился приказ о принятии пистолета-пулемета на вооружение некоторых родов войск вооруженных сил Франции. Достаточно быстро компания Societe des Armes a Feu Portatives Hotchkiss et Cie выполнила не самый большой заказ армии, и будущее интересного проекта оказалось под вопросом. Вскоре интерес к «универсальному» пистолету-пулемету проявила армия Венесуэлы. Несколько следующих партий серийного оружия были отправлены в Южную Америку.

Венесуэла оказалась первым и последним зарубежным заказчиком изделий Hotchkiss Universal. Ни одна другая страна не пожелала закупать такое оружие. Еще в ходе испытаний было определено, что вместе с характерными преимуществами такое оружие имеет принципиально неустранимые недостатки. Такие особенности проекта в итоге сказались на его коммерческих успехах. Французские оружейники получили только два заказа. В 1952 году компания-разработчик изготовила и передала Венесуэле последнюю партию пистолетов-пулеметов, после чего их производство было прекращено.

Не самые многочисленные пистолеты-пулеметы «Гочкисс Юниверсаль» ограниченно использовались армиями как в ходе учебных мероприятий, так и во время реальных вооруженных конфликтов. В середине прошлого века Франция, пытаясь удержать колонии, начала войну в Индокитае. В сражениях этой войны участвовали десантные части, вооруженные складными пистолетами-пулеметами. Насколько известно, такое оружие, в целом, показывало себя не хуже других образцов своего класса.


Пистолет-пулемет в сложенном виде. Необходимо заметить, что магазин не сдвинут назад до упора и не удерживается выступом ствола. Фото Forgottenweapons.com


Политическая обстановка в Венесуэле в тот же период отличалась нестабильностью. Борьба за власть и политические противоречия приводили к разным последствиям, в том числе к вооруженным столкновениям. По некоторым данным, в ряде боев венесуэльские солдаты использовали стрелковое оружие французского производства.

В течение определенного времени пистолеты-пулеметы Hotchkiss Universal состояли на вооружении двух армий, но со временем от них отказались. Первой такое оружие списала Франция. В пятидесятых и шестидесятых годах французская промышленность создала несколько новых образцов стрелкового оружия, отличавшихся от существующих пистолетов-пулеметов более высокими характеристиками и иными возможностями. Не позднее семидесятых годов французская армия отказалась от изделий «Юниверсаль». На вооружении Венесуэлы это оружие состояло чуть дольше, но тоже было списано ввиду морального и физического устаревания.

Как и некоторые другие образцы оружия своего времени, пистолеты-пулеметы Hotchkiss Universal после списания уходили на хранение либо отправлялись на утилизацию. Значительная часть собранных изделий в итоге была уничтожена. Оставшиеся образцы были распределены между музеями и проданы коллекционерам. Кроме того, за рубежом сформировался некоторый рынок подержанных запчастей для такого оружия.

Одно из главных требований французской армии к перспективному оружию заключалось в сокращении габаритов и облегчении транспортировки. Разные варианты решения такой задачи были реализованы сразу в нескольких проектах. Пожалуй, самым интересным вариантом складного оружия стал пистолет-пулемет Hotchkiss Universal. Впрочем, улучшенная эргономика была получена ценой усложнения и удорожания конструкции, а также за счет отсутствия некоторых желаемых возможностей. Как следствие, реальные перспективы проекта оказались хуже ожидаемых. Оружие получило некоторое распространение, но все же не могло составить достойную конкуренцию другим образцам своего класса



Классную тему комрад создал. Красавчик!!



тут форум весь про АРУЖИЕкак ни странно.
вот если бы я создал тему про сиськи Памелы Андерсон-тогда был бы точно респект(если бы не забанили)



мопед не мой и фото тоже-тов полицианты,просьба не беспокоить
https://survivallife.com/homemade-weapons-really-badass/
