Подвесные топливные баки

Тема в разделе "Авиастроение", создана пользователем Transpspeer, 27 дек 2010.

  1. Transpspeer

    Transpspeer Gauleiter a.D.

    Сообщения:
    6.737
    Адрес:
    Латвия
    Подвесной топливный бак от Bf 109 в необычной для него роли: немецкие дети приспособили его под каяк. :)


    Изображения:

  2. Интересные лоты

    Интересные лоты

    1. Оригинальный стволик ПМ производства СССР, состояние практически новый, но по всей видимости был сня...
      8500 грн.
    2. все на фото
      150 грн.
    3. все на фото латунь
      250 грн.
    4. обратка чистая укрпочта + 15 грн
      85 грн.
    5. все на фото все мои настольные медали на продаже https://reibert.info/auction-history/auctions?type=...
      750 грн.
    6. Лот был не выкуплен, пересоздан. Добрый вечер, есть вот такой комплектный поляк wz.29, после находки...
      2600 грн.
    7. Предложу налокотники ALTA Flex Military Elbow Pads. Оригинал, в упаковке, запечатаны. В использовани...
      200 грн.
    8. (в наличии 2 шт.)
      Сумка Trilobit® TBS-044 Характеристики: 1. Тип: сумка-органайзер, сумка-кобура. 2. Цвет: Multicam (...
      335 грн.
    9. Продаётся по просьбе штык-нож, хорошая востанова.
      1100 грн.
    10. У форматі А5 на 222 сторінках, на глянсовому папері
      150 грн.
  3. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Не обязательно от Bf109.

  4. Transpspeer

    Transpspeer Gauleiter a.D.

    Сообщения:
    6.737
    Адрес:
    Латвия
    Верно, просто в данном случае молодые умельцы сняли его именно с Bf109. :)

  5. Adolf Mebius

    Adolf Mebius Flieger

    Сообщения:
    5.595
    Адрес:
    Deutschland, Böblingen
    Есть фото процесса варварства?

  6. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Дополнительный топливный бак Bf 109 имел название: Der 300 Liter-Junkers-Kraftstoff-Zusatzbehälter. Первыми получили дополнительный бак модификации Bf 109 E/B затем Е-7, Е-8. Принцип перекачки бензина у модификаций Bf 109 E и Bf 109 G - одинаковый. Воздух от нагнетателя поступал в дополнительный бак и бензин под давлнием 0,3 atü (не путать с "ata") перекачивался в горловину основного бака для модификаций Bf 109 E или непосредствено в верхнию часть основного бака для модификаций Bf 109 G. Расход бензина происходил из основного бака при одновременном пополнении из дополнительного.

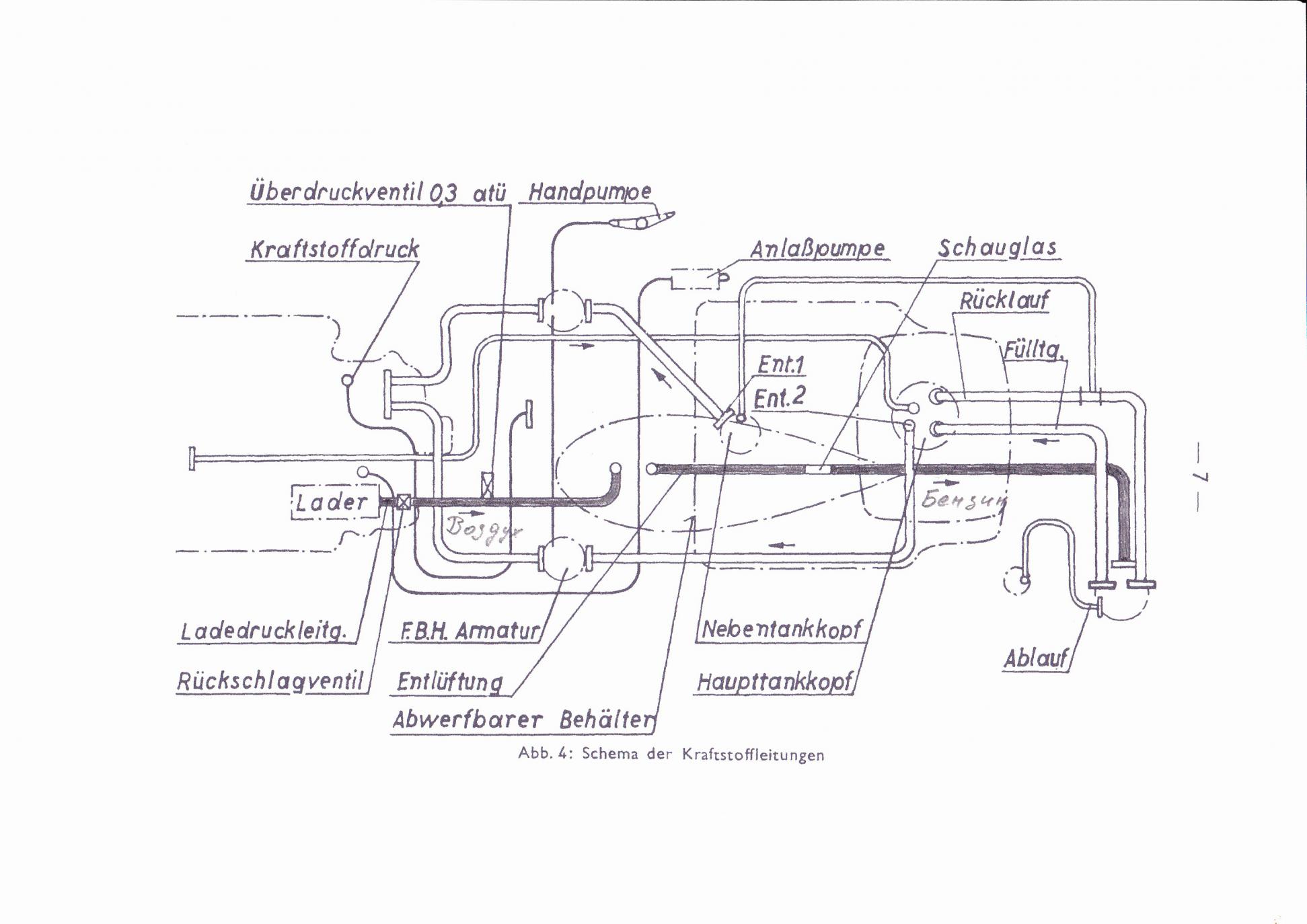

    Отличия в системах перекачки топлива. Модификация Bf 109 E. Схема:


    Изображения:

    Set Izengrimm нравится это.
  7. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    В воздушную магистраль Bf 109 E устанавливались два устройства:
    1. Rückschlagventil - клапан предотвращающий перелив бензина из дополнительного бака в нагнетатель.
    2. Überdruckventil - клапан давления 0,3 atü.
    Контроль поступления бензина через стеклянную трубку - Schauglas. Часть бензиновой магистрали проходила через кабину пилота и летчик визуально наблюдал поступление бензина.

  8. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland

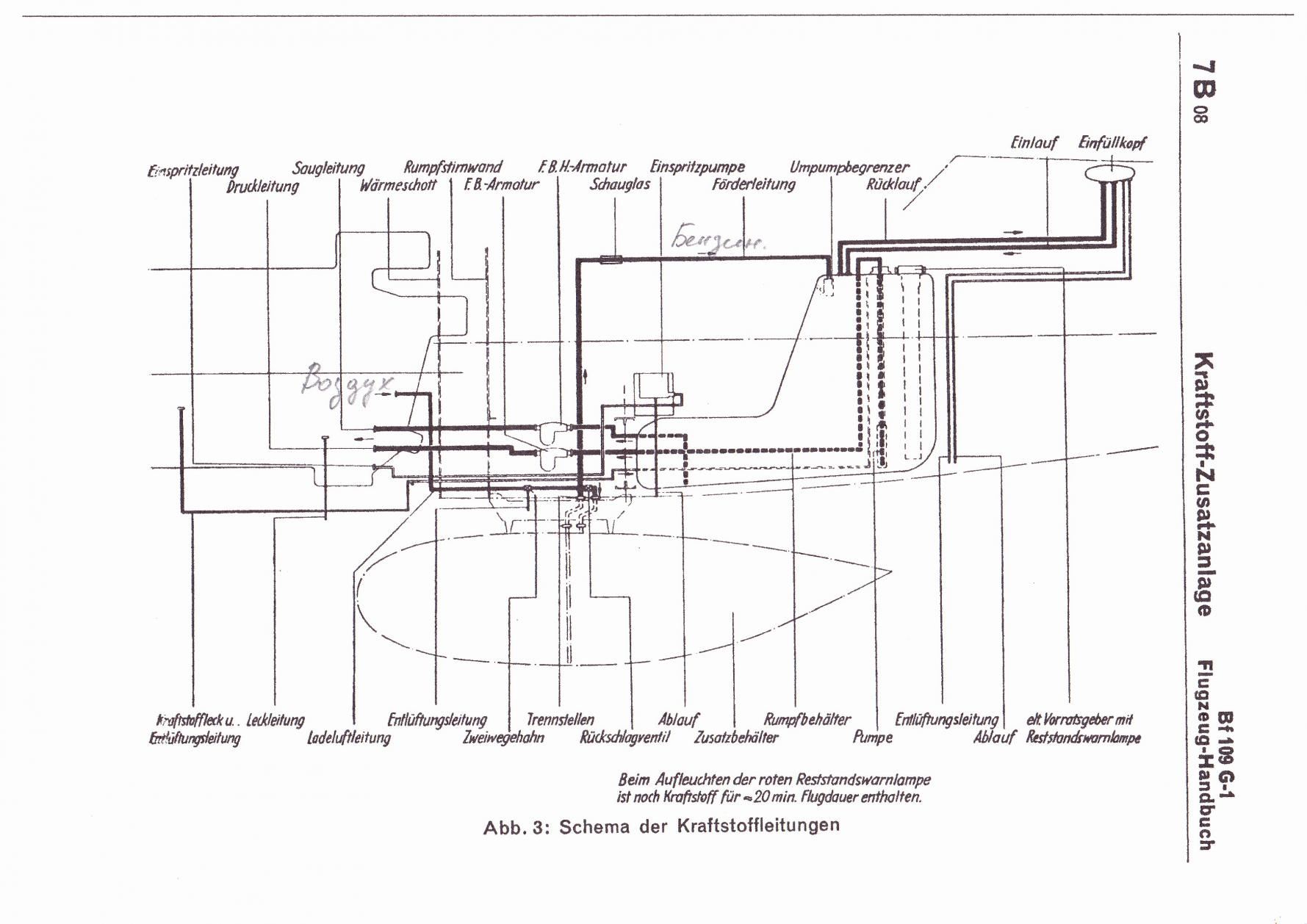

    Схема перекачки топлива из дополнительного бака в основной модификации Вf 109 G.


    Изображения:

  9. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    В воздушную магистраль Bf 109 G устанавливались два устройства:
    1. Ventilbatterie.
    2. Rückschlagventil.
    Назначение Ventilbatterie. Это устройство позволяло контролировать давление бензина в дополнительном и основном баках. Устройство имело ручной привод и имело два положения включения:
    1. На земле, сброс избыточного температурного расширения бензина в дополнительном баке.
    2. В полете, при повреждении ограничителя давления в основном топливном баке.


    Изображения:

    Set Izengrimm нравится это.
  10. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland

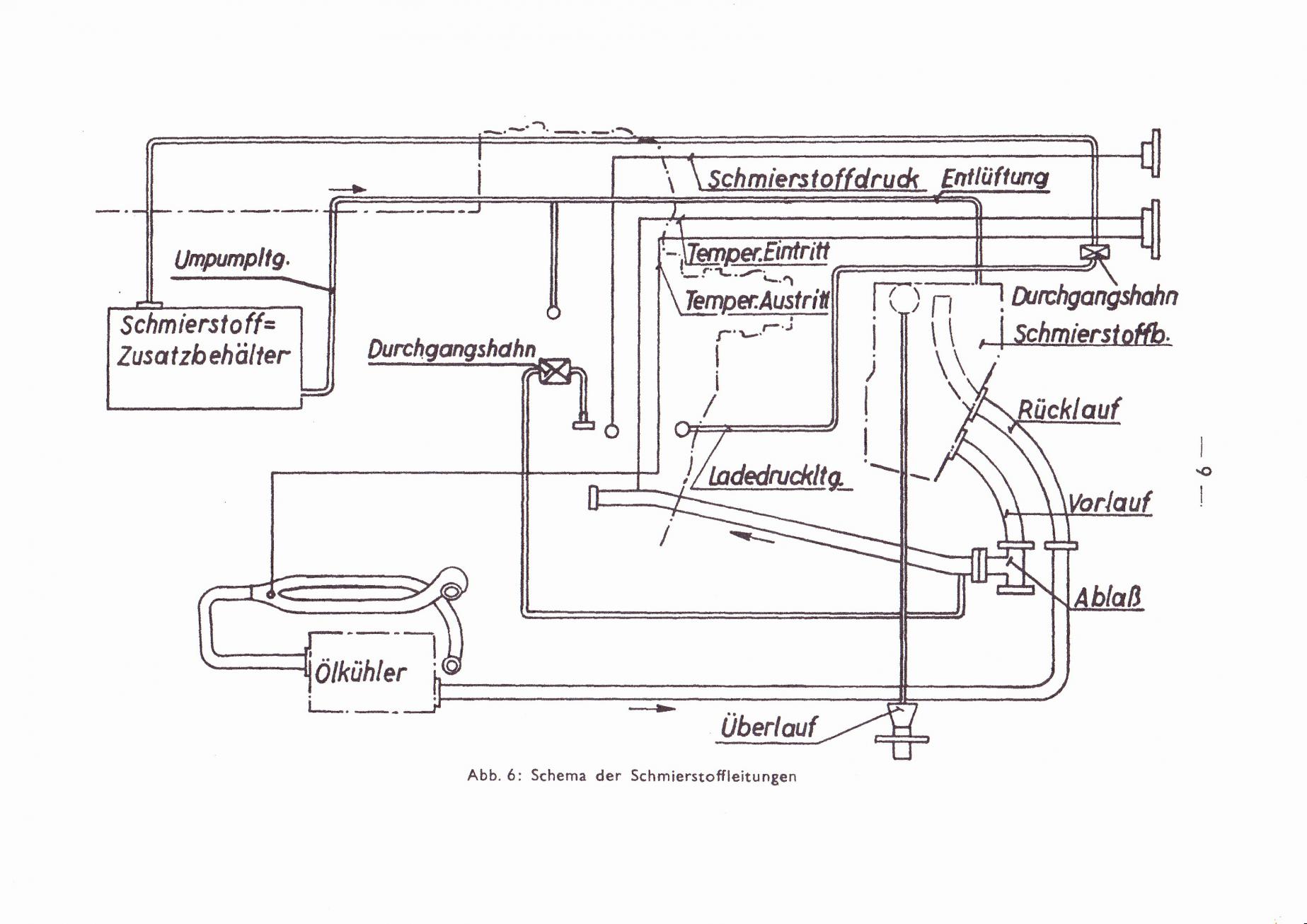

    Другим отличием, являлось наличие дополнительного масленого бака у Bf 109 E. Основной масляный бак - 29,5 л. Дополнительный - 9 л. В двигателе - 6 л. Общий запас масла - 44,5 л. Расход масла 6 -12 л/час. Дополнительный масляный бак находился с левой стороны мотора. Масляная схема:


    Изображения:

  11. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Масло перекачивалось воздухом. Давлением 0,3 atü. Подача воздуха от нагнетателя. По истечении 1,5 часов полета летчик поворачивал кран (Absperrhahn) и воздух выдавливал масло из дополнительного бака в основной. Absperrhahn находился в кабине пилота слевой стороны на приборной доске. Во время полета запрещалось после открытия крана закрывать его назад. Кран закрывался после посадки самолета.

  12. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland

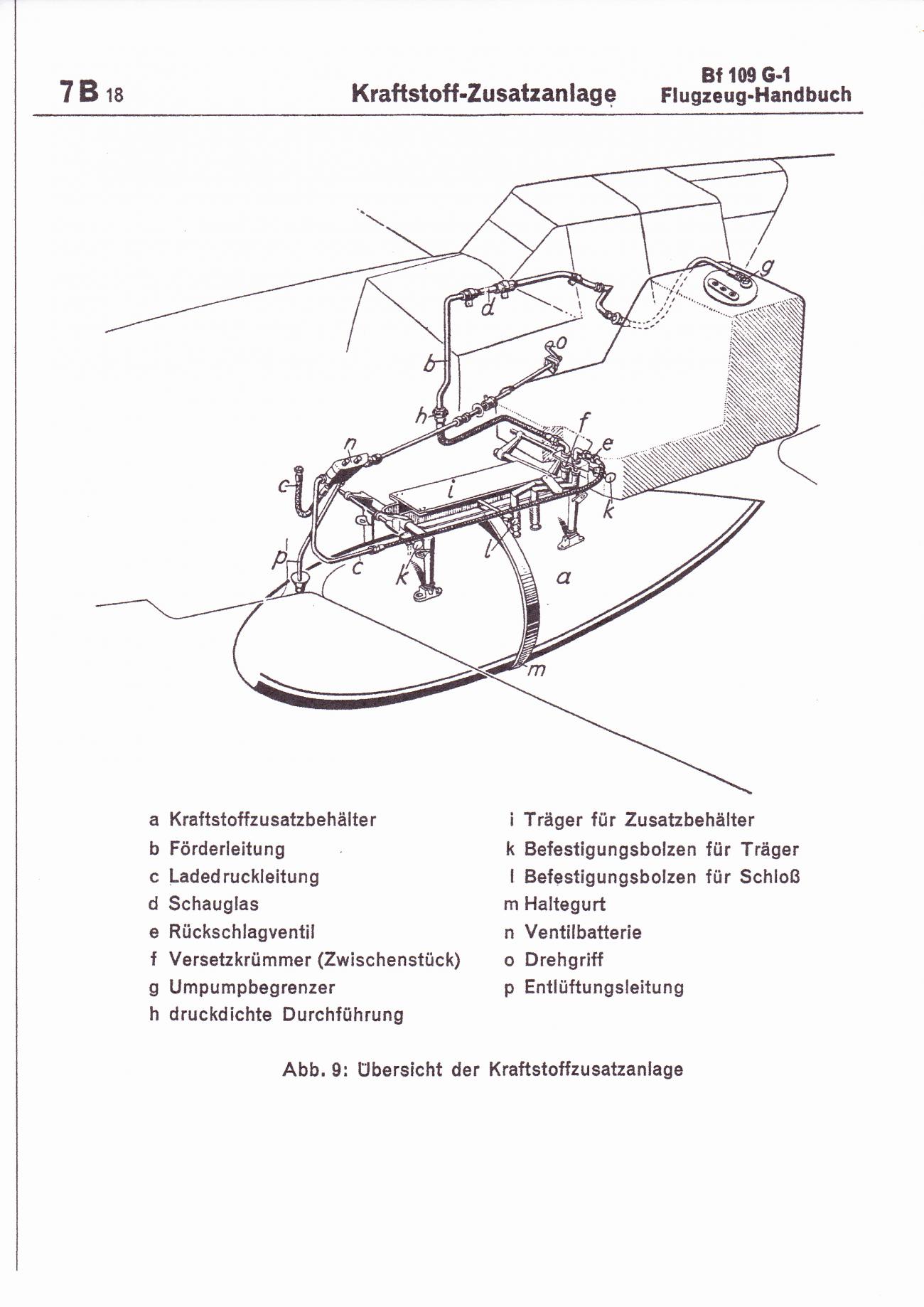

    Аварийный сброс дополнительного бака Bf 109 E от Bf 109 G принципиальных отличий не имел. Для этого служила аварийная система сброса бомбы. Дополнительный топливный бак разрешалось сбрасывать в случаях:
    1. Неисправности системы перекачки топлива.
    2. Воздушный бой.
    3. Посадка самолета на аэродромы с плохим покрытием.
    Имели конструктивные отличия схемы проводки воздушных и бензиновых магистралей, держателей и обтекателей.
    Схема аварийного сброса дополнительного топливного бака Bf 109 G:


    Изображения:

    Set Izengrimm нравится это.
  13. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland

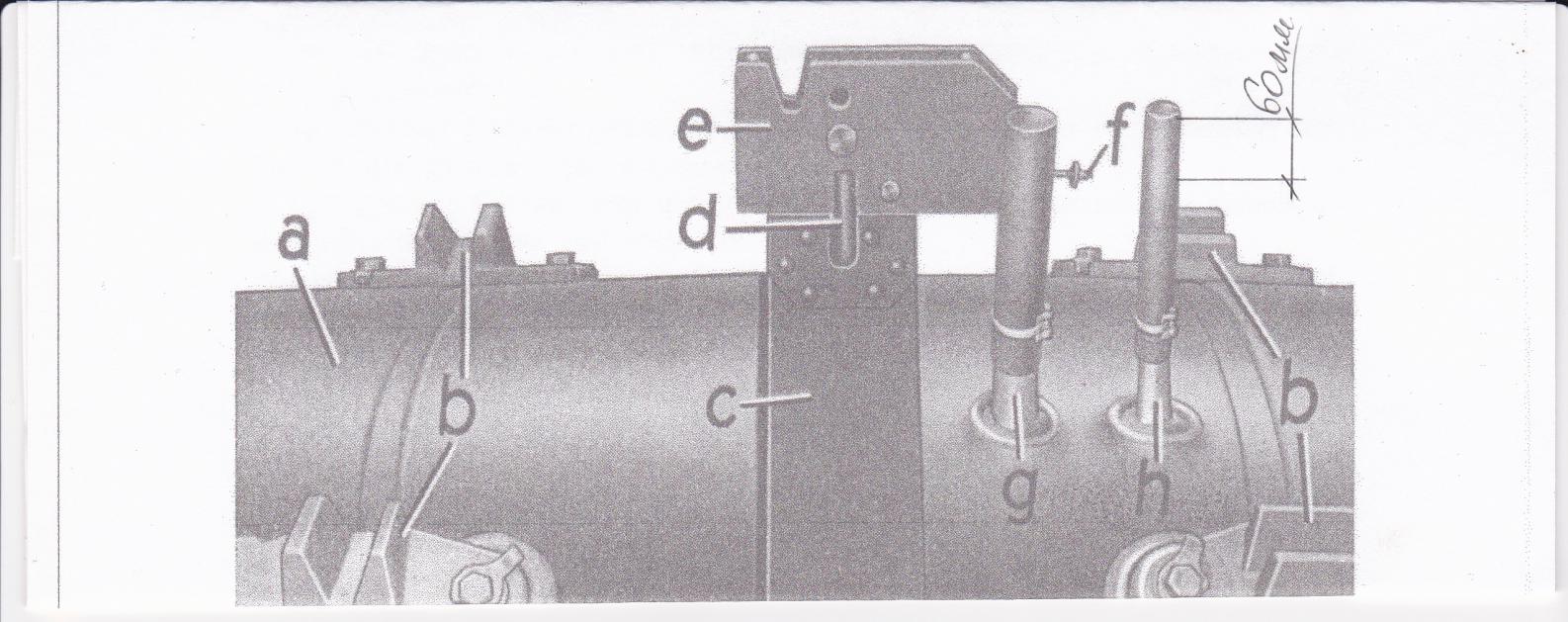

    Замок и переходные шланги дополнительного бака Bf 109 E. На приемные трубки воздушной и бензиновой магистралей шланги надевались на глубину - 60 мм.


    Изображения:

    Set Izengrimm нравится это.
  14. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Держатель дополнительного бака Bf 109 E.


    Изображения:

  15. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland

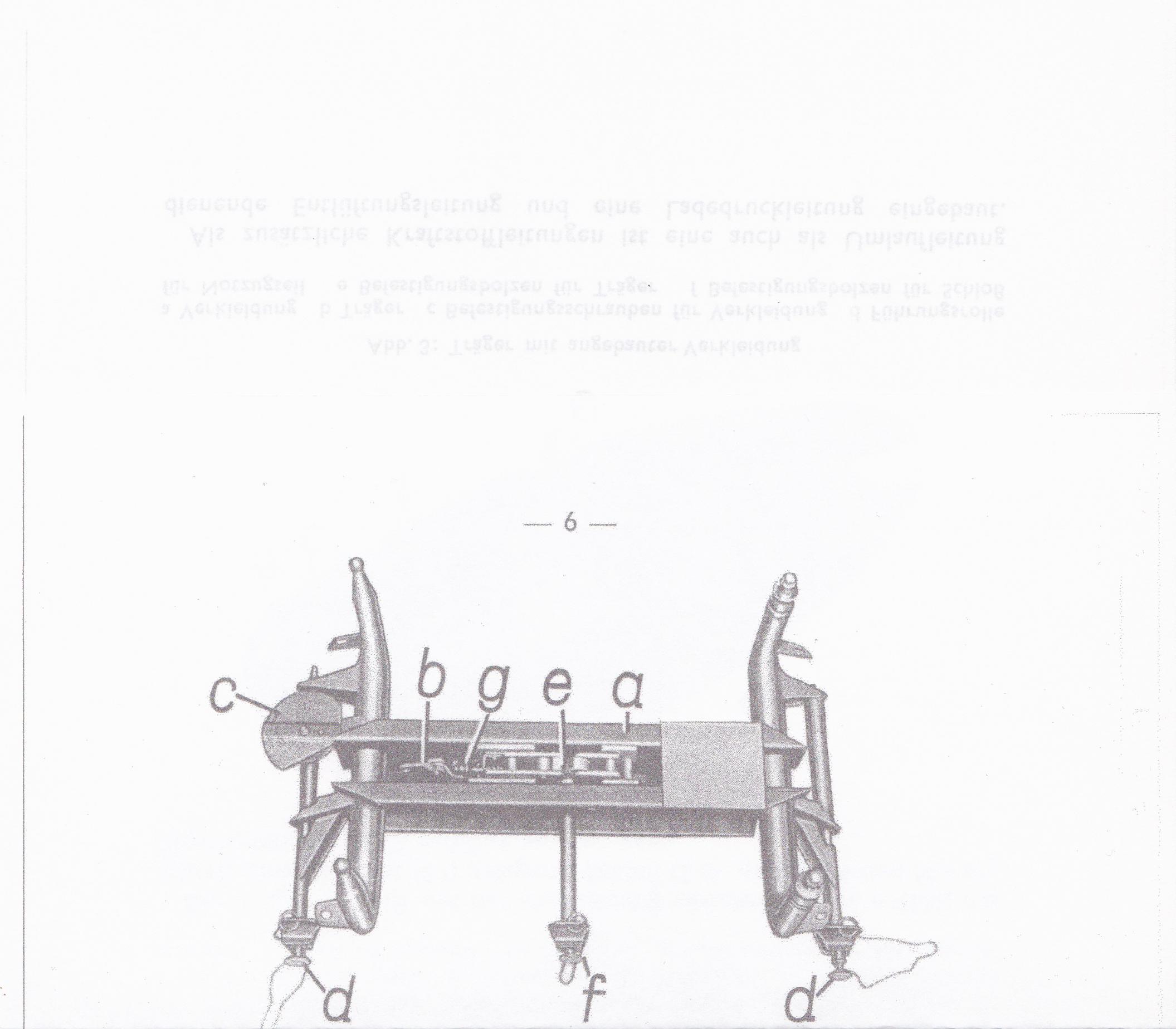

    Держатель и обтекатель дополнительного бака Bf 109 E.


    Изображения:

  16. gurte-trommel

    gurte-trommel Obergefreiter

    Сообщения:
    416
    Адрес:
    Werl, Deutschland
    Держатель и обтекатель дополнительного бака Bf 109 G.


    Изображения:

  17. legko

    legko Major

    Сообщения:
    8.090
    Адрес:
    Lietuva

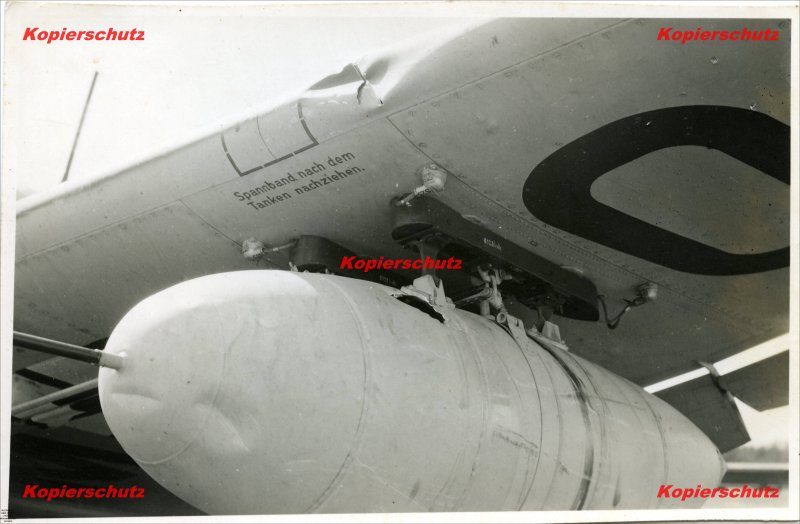

    Ju 87


    Изображения:

    Junkers Ju 87 Stuka.jpg
  18. legko

    legko Major

    Сообщения:
    8.090
    Адрес:
    Lietuva

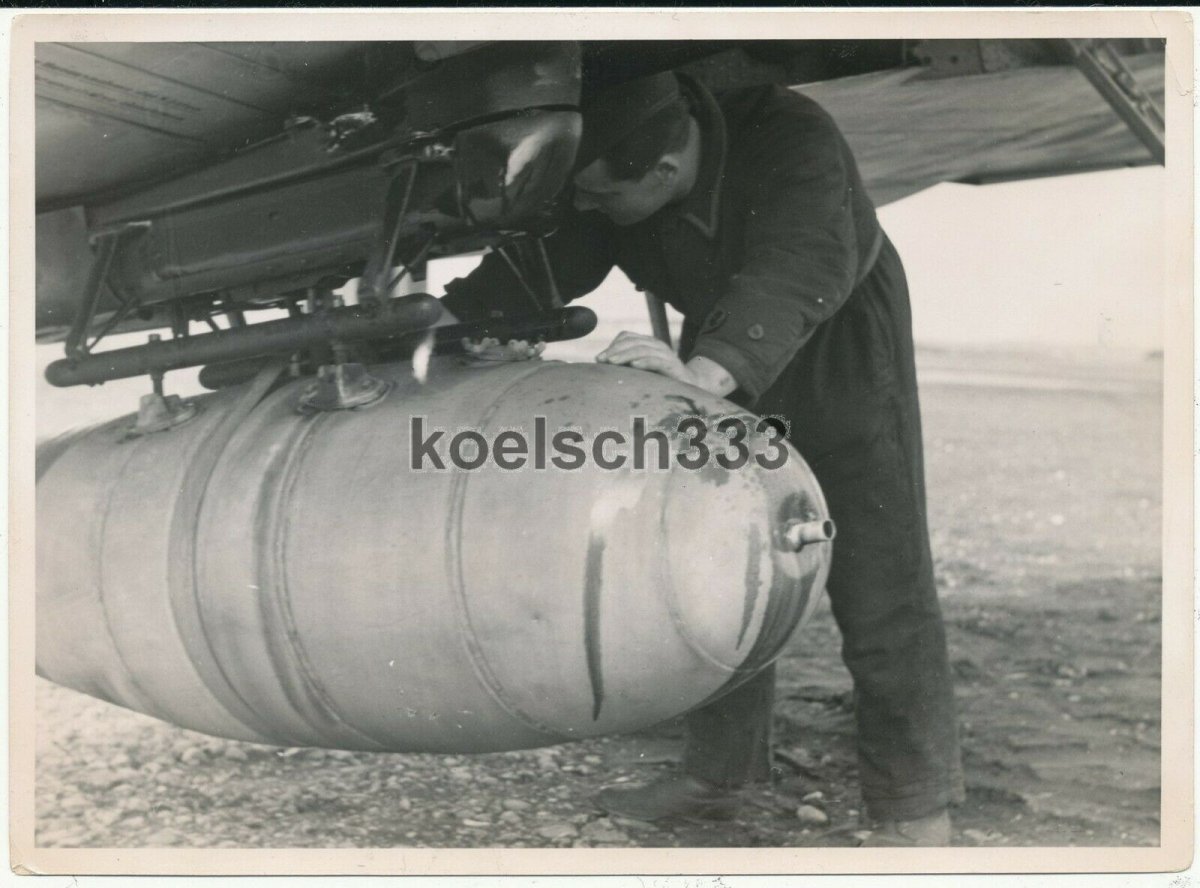

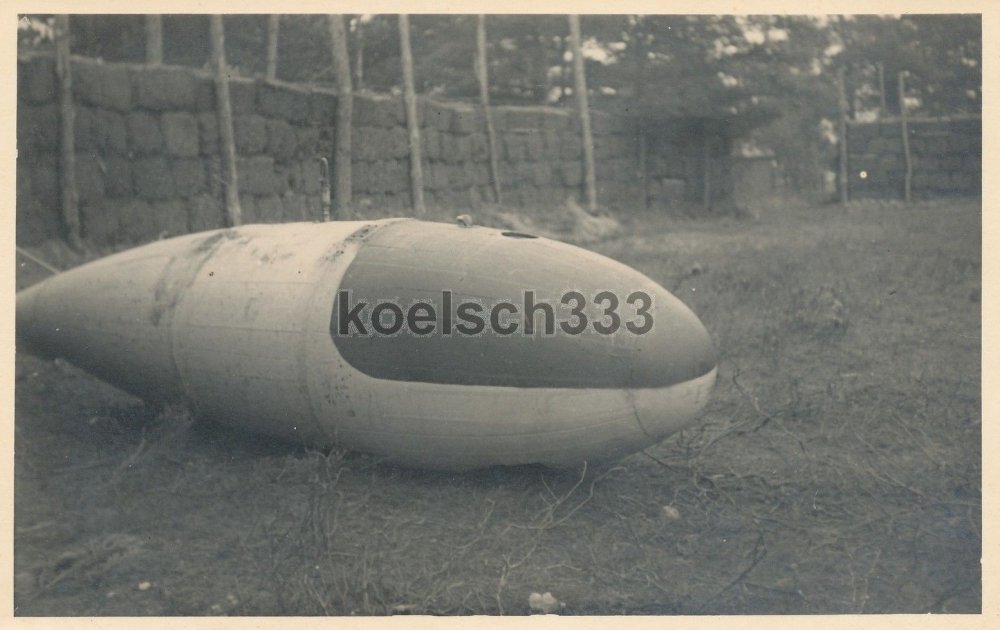

    Zusatztank Treibstoff


    Изображения:

  19. legko

    legko Major

    Сообщения:
    8.090
    Адрес:
    Lietuva

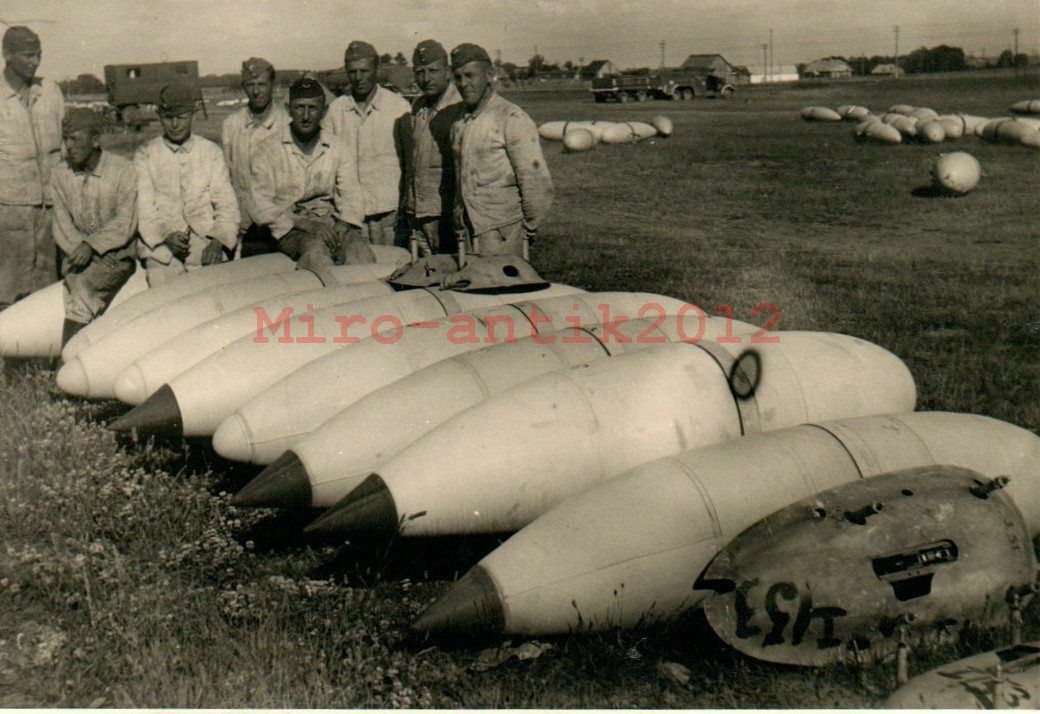

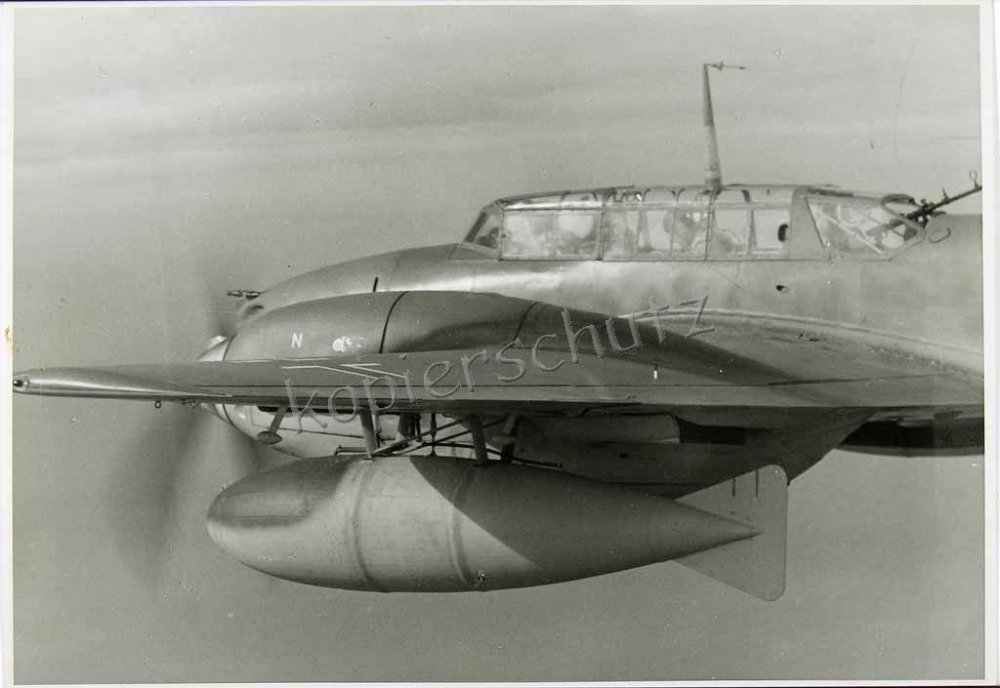

    Bf110


    Изображения:

    MESSERSCHMITT Bf110.JPG
  20. legko

    legko Major

    Сообщения:
    8.090
    Адрес:
    Lietuva

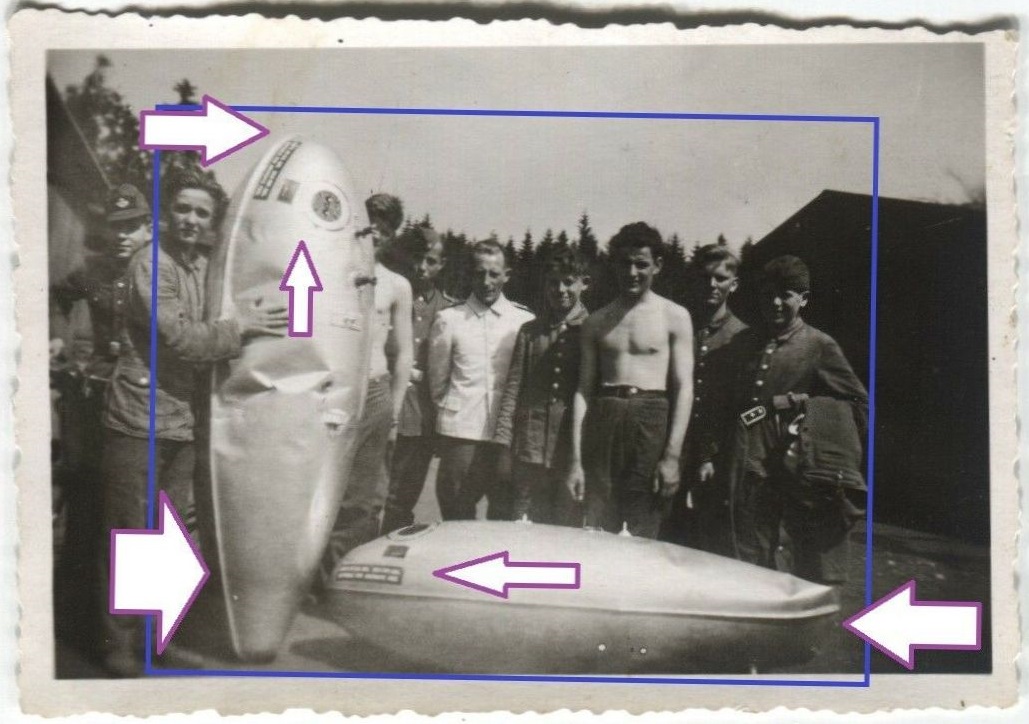

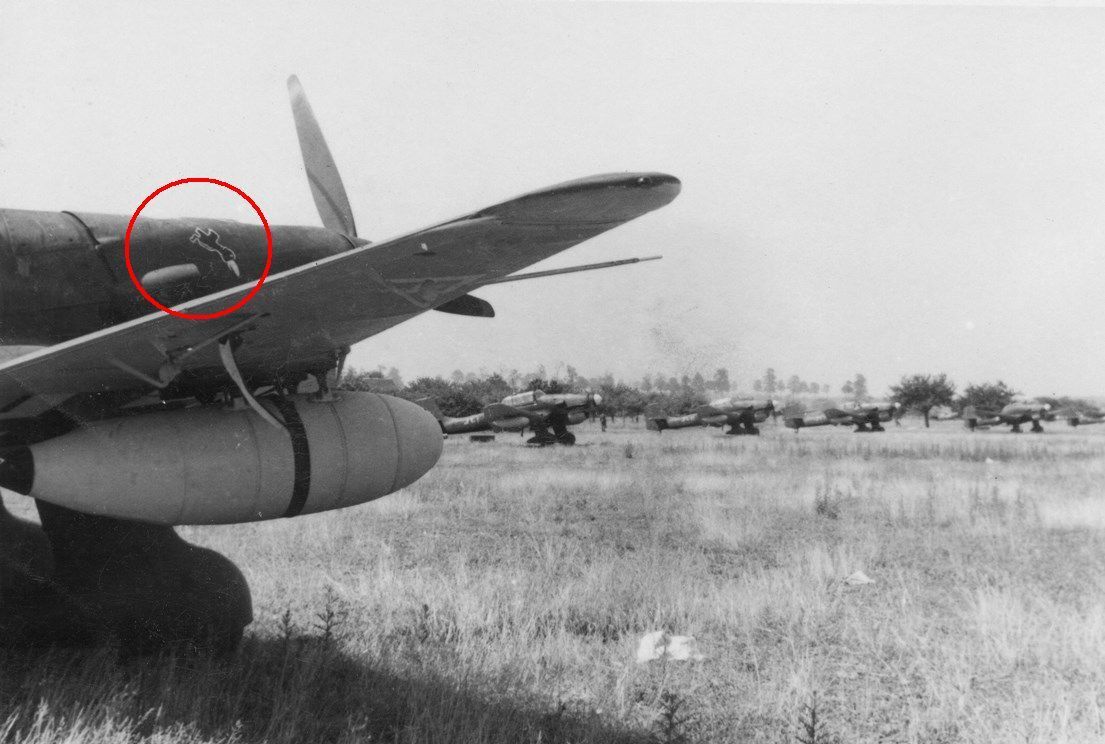

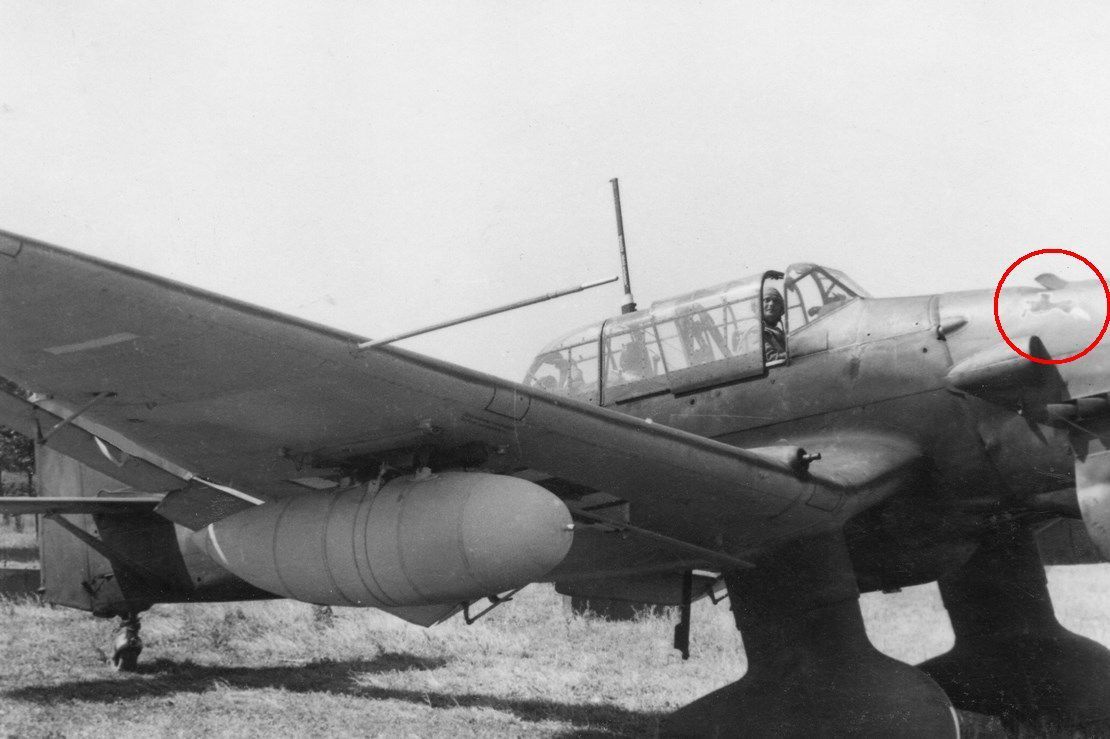

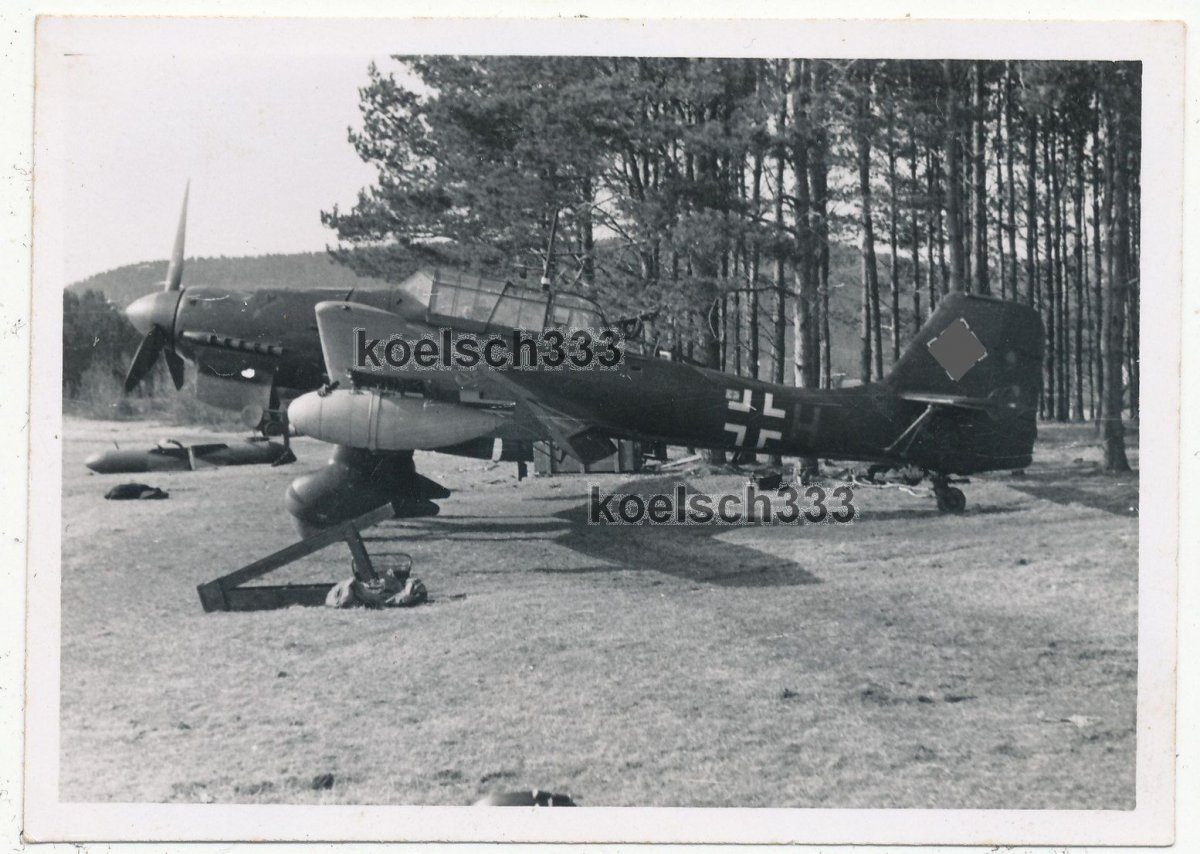

    Ju87R, I./StG1


    Изображения:

  21. legko

    legko Major

    Сообщения:
    8.090
    Адрес:
    Lietuva

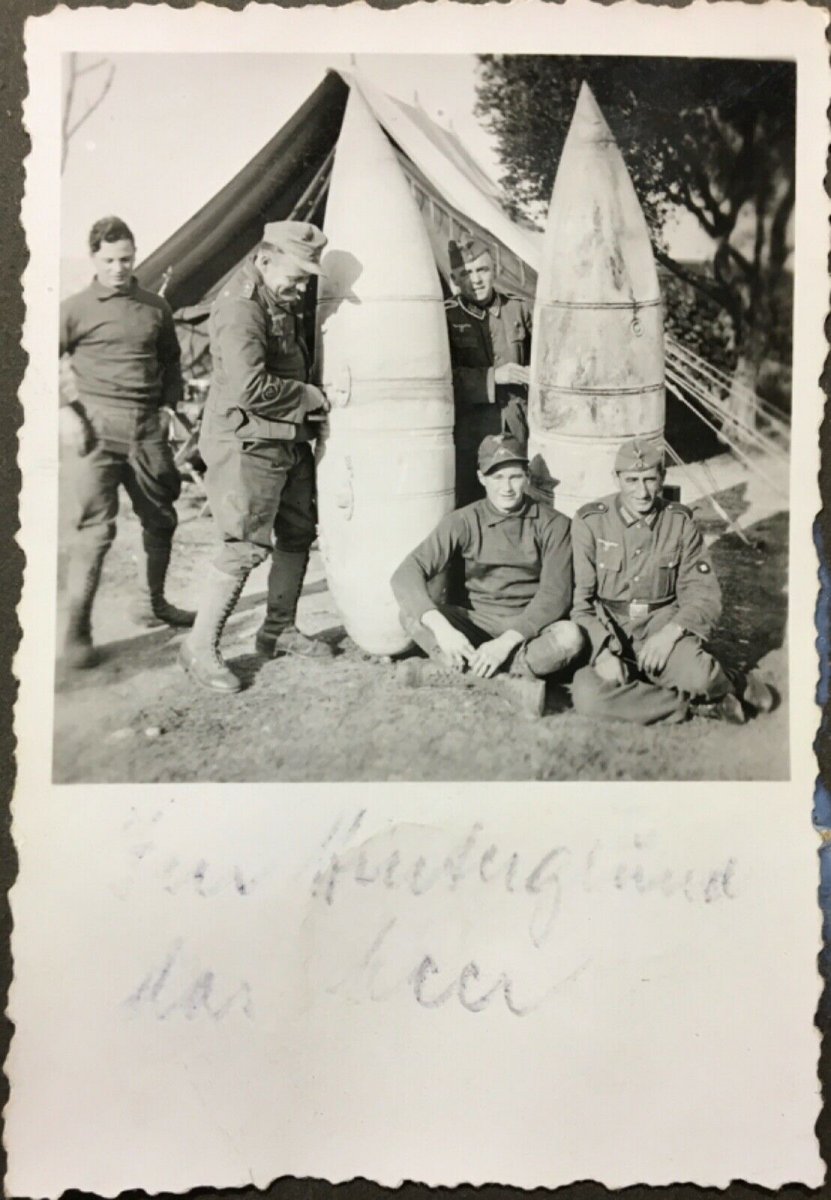

    5.12.41


    Изображения:

    Set Izengrimm нравится это.
