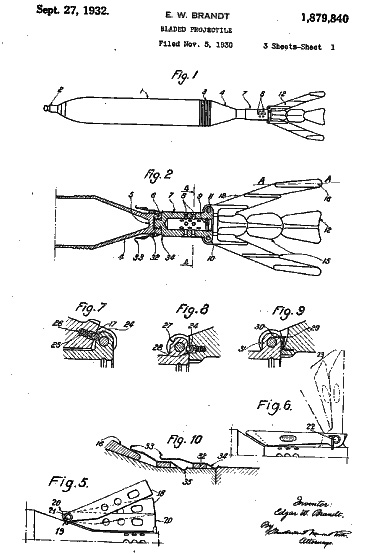

Да чертежик хорош, но к сожалению данная вещь была только экспериментальной и на вооружение не поступила.
Из своего личного архива, добавлю маленький антураж, использование 81мм в послевоенном периоде. [/URL][/IMG] вот добавлю рентген, это для тех кто хочет уводить что там внутри, [/URL][/IMG]
Думаю Вы правы..,хотя в годы войны это чудо могло снаряжатся чем угодно...,штатно Итал. (аматол) амиачнач селитра +тол.

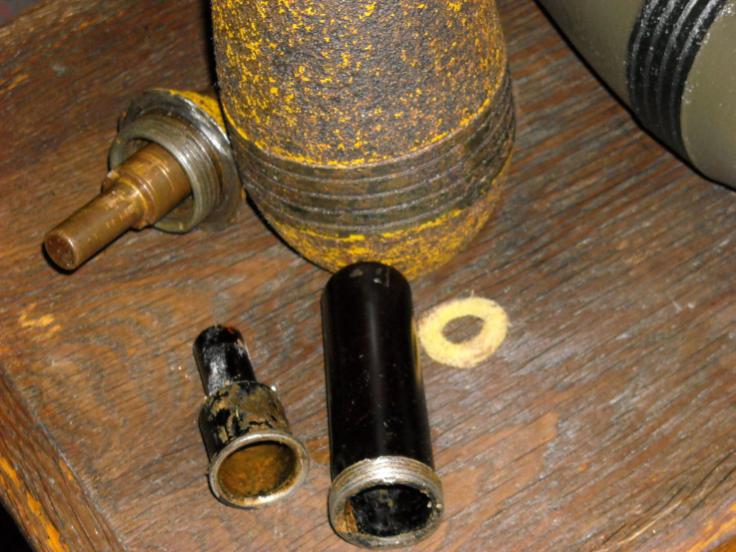

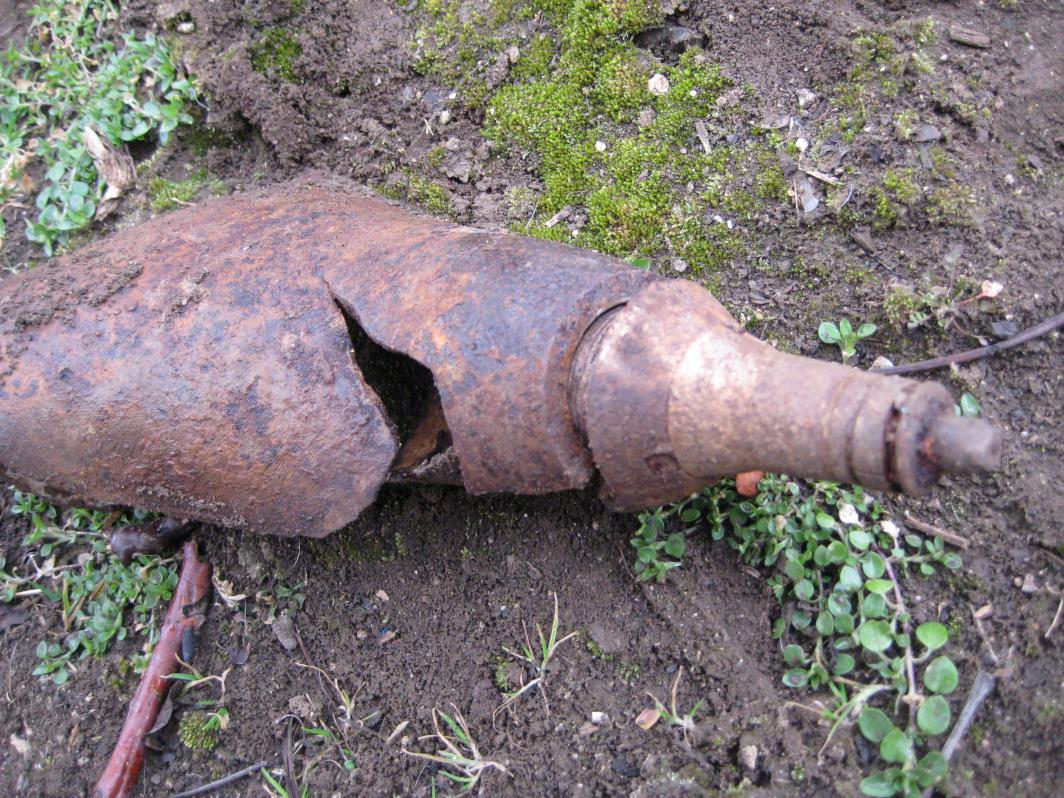

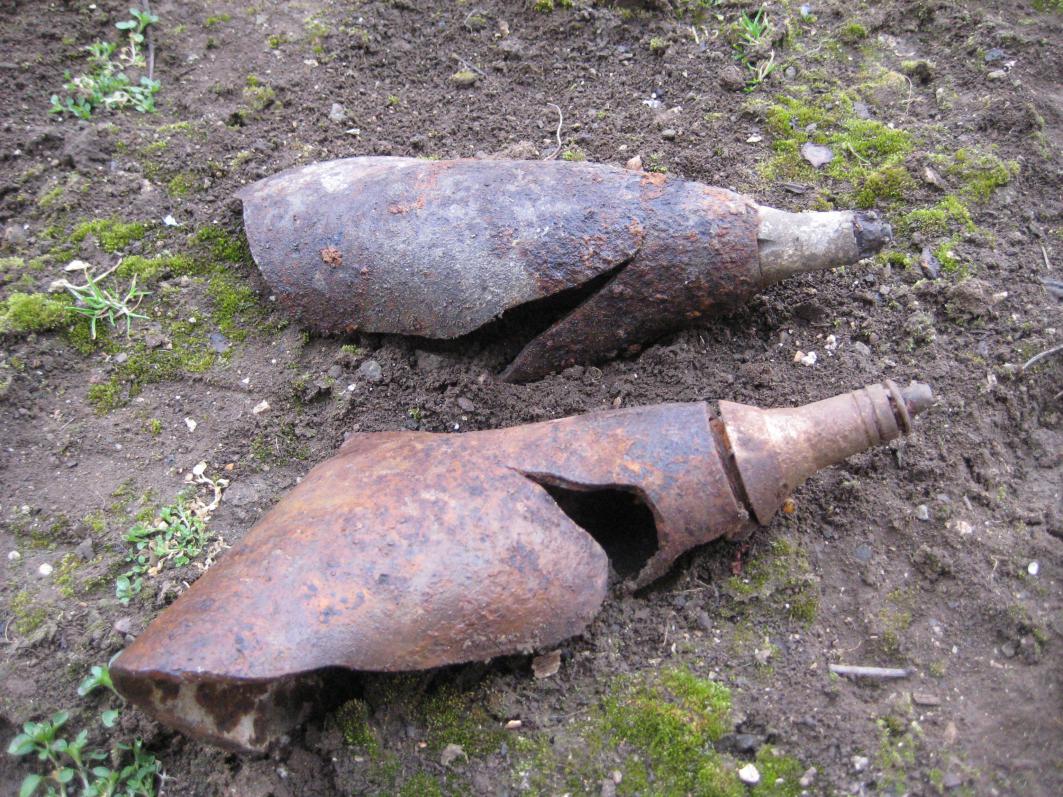

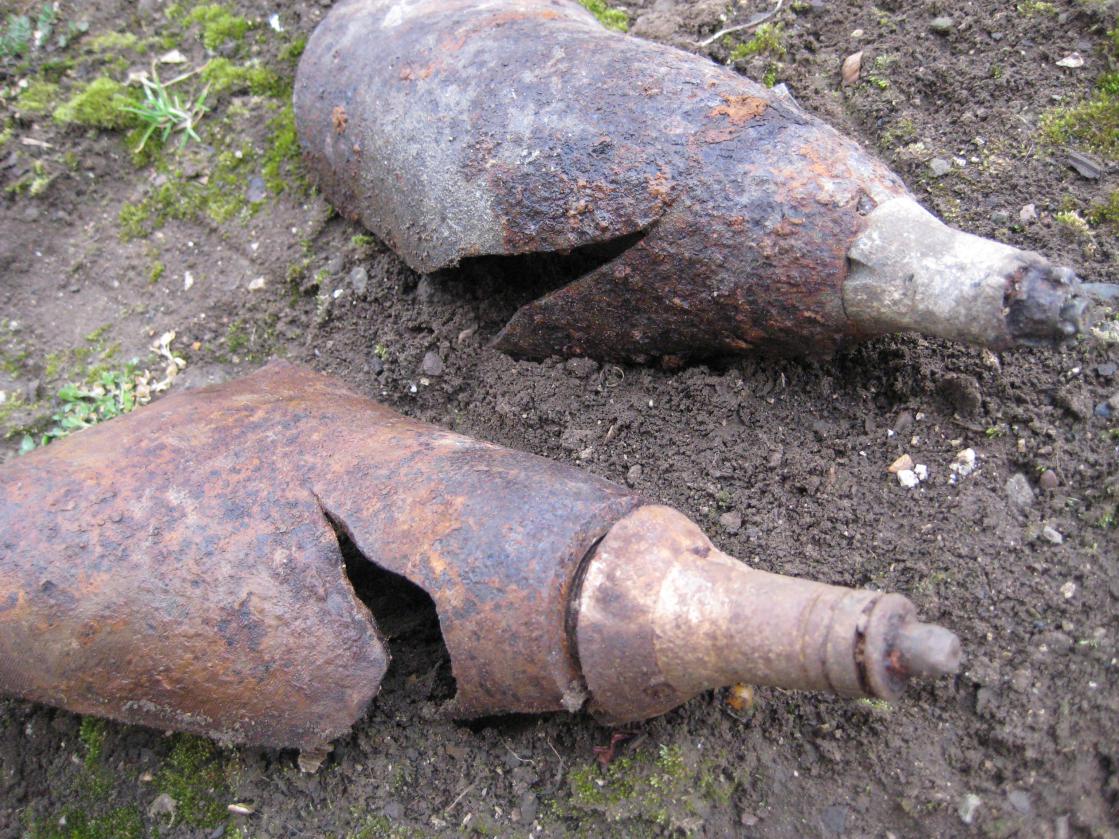

Шутка в данных агрегатах не в точках крепления крышки стакана, не в том, что там взрываки разные, и не в том, что начинялась она как толом, аммотолом, аммоналами и их производными, так же как и чистой пикринкой кстати - французами и румынами в частности - а в том, что при разном вв, и под разный взрывак, идёт разный стакан. С разной резьбой сверху, с разной резьбой на крышке стакана - там где он вкручивался в мину, и с разной резьбой снизу - месте крепления стакана, или с отсуствием оной. Так вот, в худшем случае крышка стакана одходит от самого стакана - он может залипнуть в вв и паралально с крышкой стакана открутится, может быть просто тупо вставленным без резьбы, может вообще быть картонным - так вот, крошки пикринки - ну или тена если гансы - при откручивании крышки стакана затрутся в резьбу. И.... Никаких внешних признаков, точно со 100% вероятностью какой тип стакана внутри, нет. Догадываться об этом можно по остаткам окраса, по типу взрывака, по клеймам на нём. НО! Только догадываться. Там, где 99% уверенности что это оно, и всё пройдёт гладко, 1% догадок всё же важен. VOINA 12 - румынский производитель. В мине 90% вероятности аммотол, стакан должен быть пикриновым, и может крепится к крышке стакана резьбой. А может и не крепится - он никому ничего не должен. В начале темы - первым постом - идёт стопроцентный итальянец.

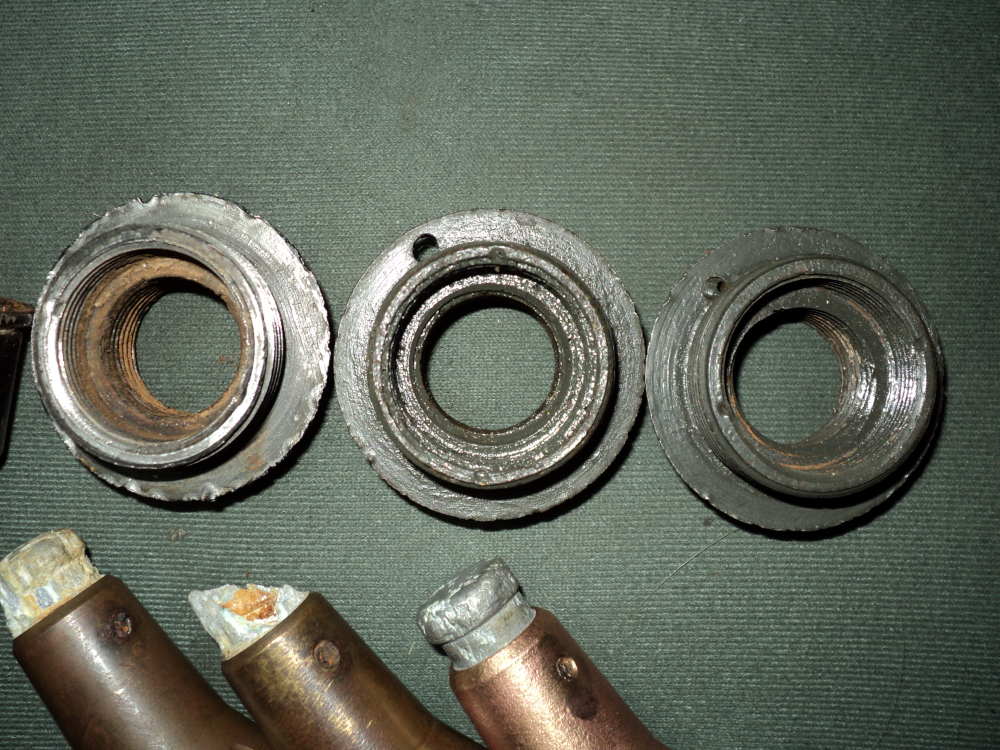

две гайки для стаканов , обе с здоровых мин , резьбы разные.... Чудо? http://i079.radikal.ru/1103/c2/b9568e93f589.jpg
По стаканам - левый пикриновый(?) румын, правый француз. Вопрос по праому - как выглядел стакан? Есть ли в крышке резьба? Оба ли под 24\31?
Чёрный Швед, они все внутри с резьбами что правый что левый, отличие у стаканов это их форма, одни шли с прямым дном у других было закругленное дно, клейма были интересные, "С" и чеканка виде сердца.

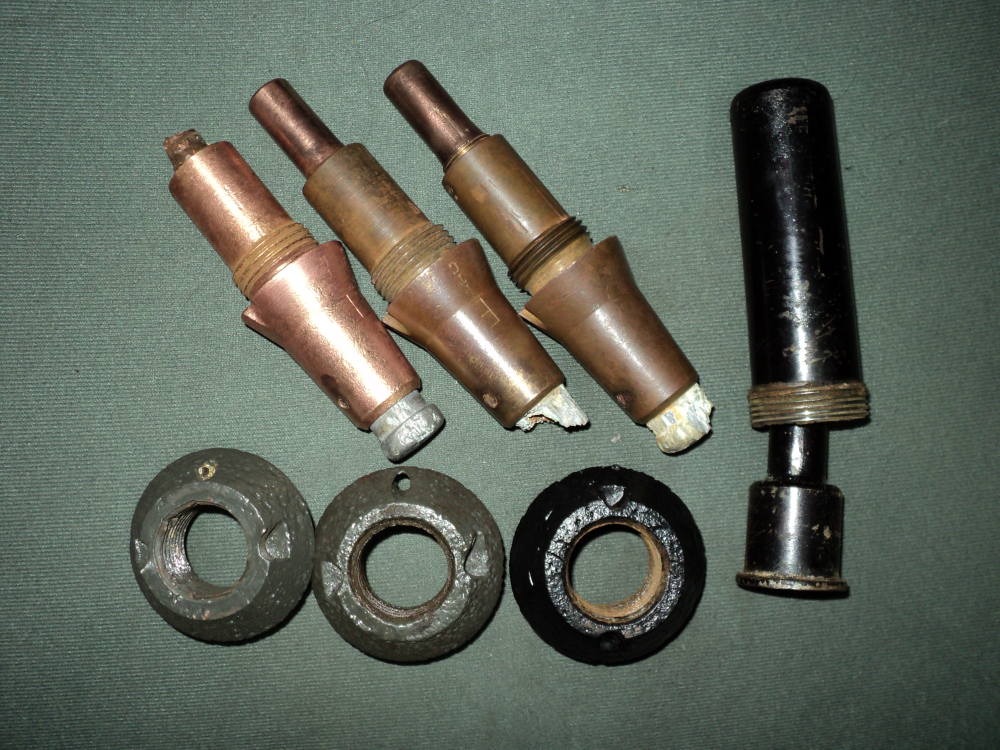

румынская крышка стакана(клейма вна) - крепёжка к мине кантр на 2 удара, французких 2 стакана(с пикриновых мин) - бронзовый штифт 3мм. Все с ввинтным пикриновым стаканом.
До аварии на форуме в этой теме выкладывалось цветное фото применения усиленных мин немцами. У кого нибудь сохранилось это фото?

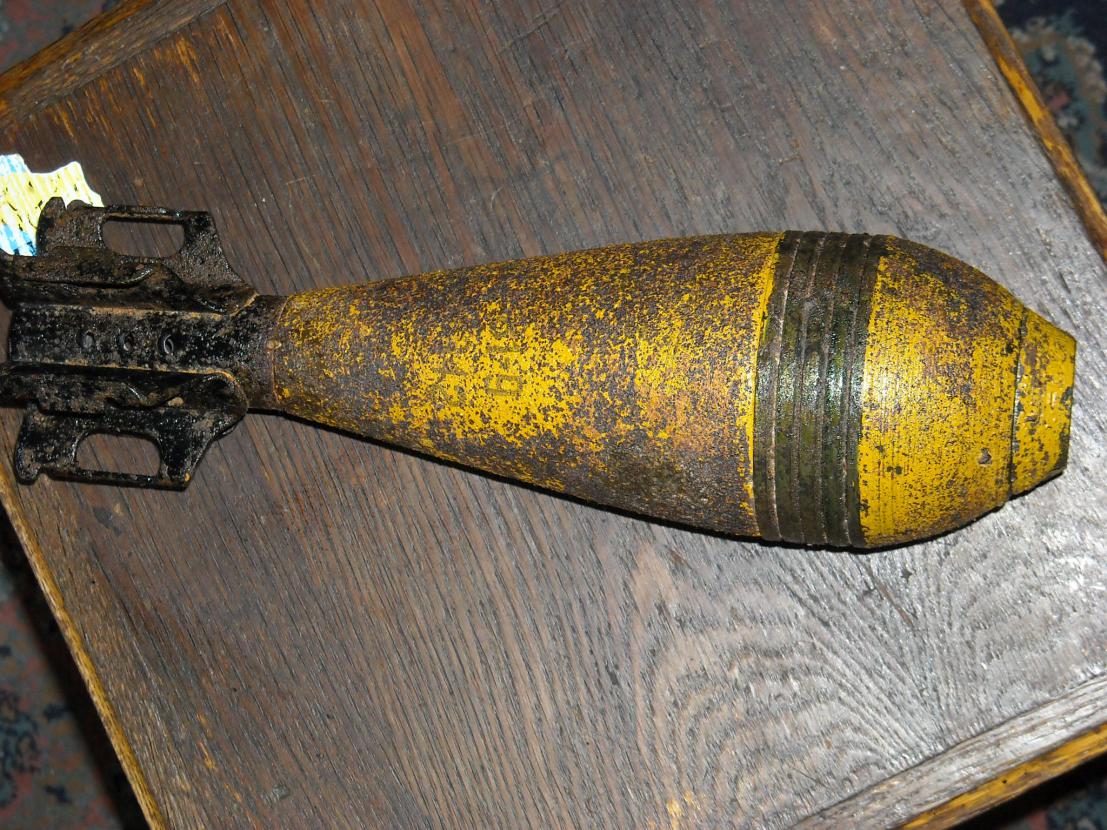

Продолжаем тему дальше. Сюда буду выкладывать сканы и фотографии, оригинальных 81мм малой и большой мин. Начну с французов. [/URL][/IMG] [/URL][/IMG] [/URL][/IMG] [/URL][/IMG] Прошу всех также присоединится к данной теме, то есть если у кого есть, фото в оригинальном окрасе и клеймами, повторюсь только оригинал, реставрация не принимается. Также копаные но четкие фотографии клейм. Данная тема будет для определения данных мин и также в помощь любителям оригинальной реставрации.

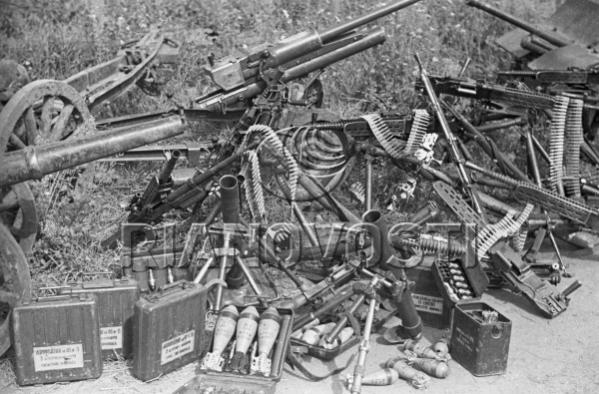

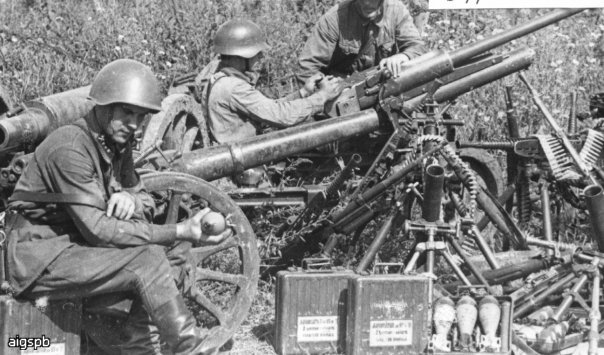

Вот ещё одни 81 мм стандарт размера,трофеи под Одессой в 1941 году.По фото видно ,что летухи с желтыми хвостами после обтюрирующих колец имеют полосу отличающиюся от желтого.Вопрос с какой снарягой они были?

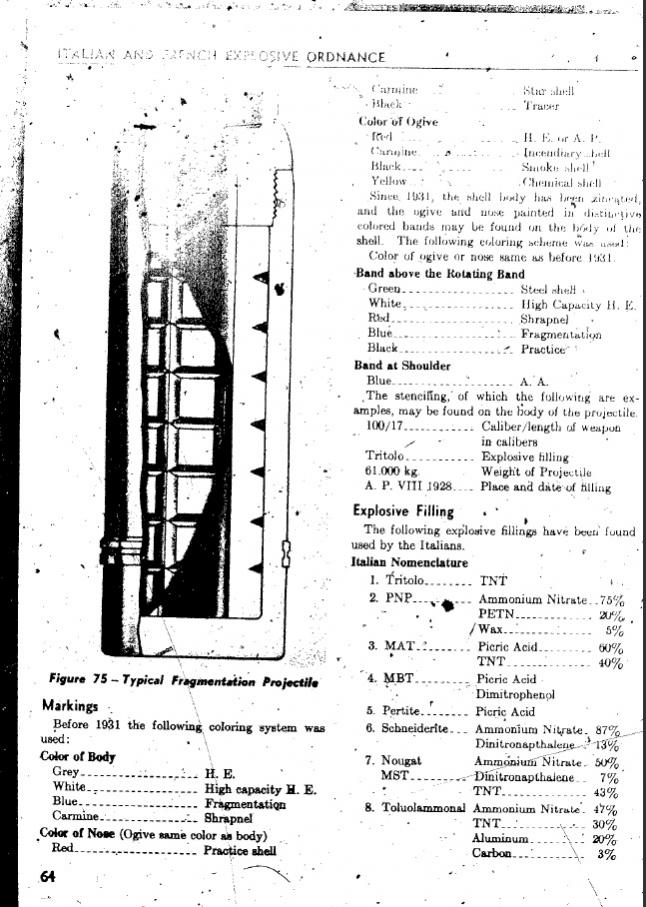

Интересно бы знать какого именно цвета эти полосы.Ну атак по цветовой маркеровке кое что.Для тех хто по буржуйски шпрехает.
Продолжим тему дальше. Фотографии взяты с Итальянского форума. Хозяин темы дал добро на использование фотографий на нашем форуме. Итальянские 81мм: Общий вид. Фосфорный. Вышибные, Эти фото были уже, но так чтоб было все в куче. [/URL][/IMG]
Взрыватели к 81мм итальянцы. Заметьте что тесть как Алюминиевые также и Латунные. Немного схемотехники: Напоследок фото: Все фото взяты с разрешением fert, http://www.munizioni.eu/munizioni/forum/viewtopic.php?f=6&t=27554&p=593614#p593639
