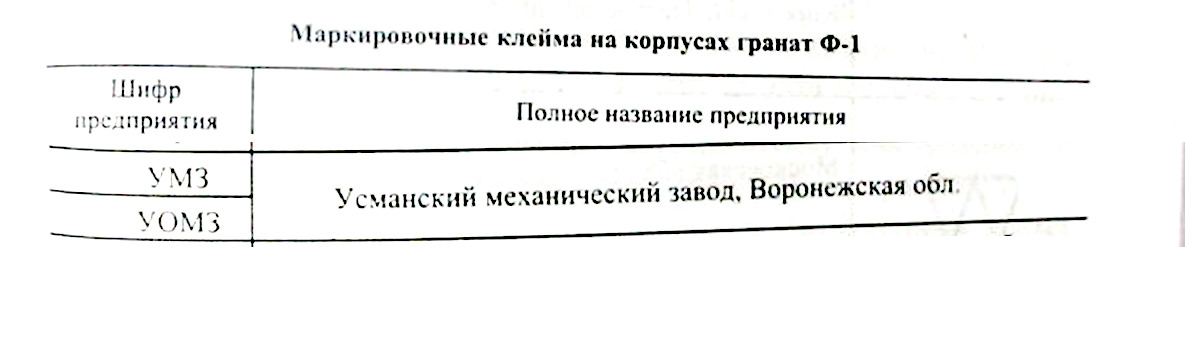

"...Так то маркировочное клеймо "УМЗ" и "УОМЗ" на корпусах гранат "Ф-1" принадлежало Усманскому механическому заводу. Возможно (но Х.З. честно говоря) "УМЕЗ" это переходное клеймо этого же завода...."

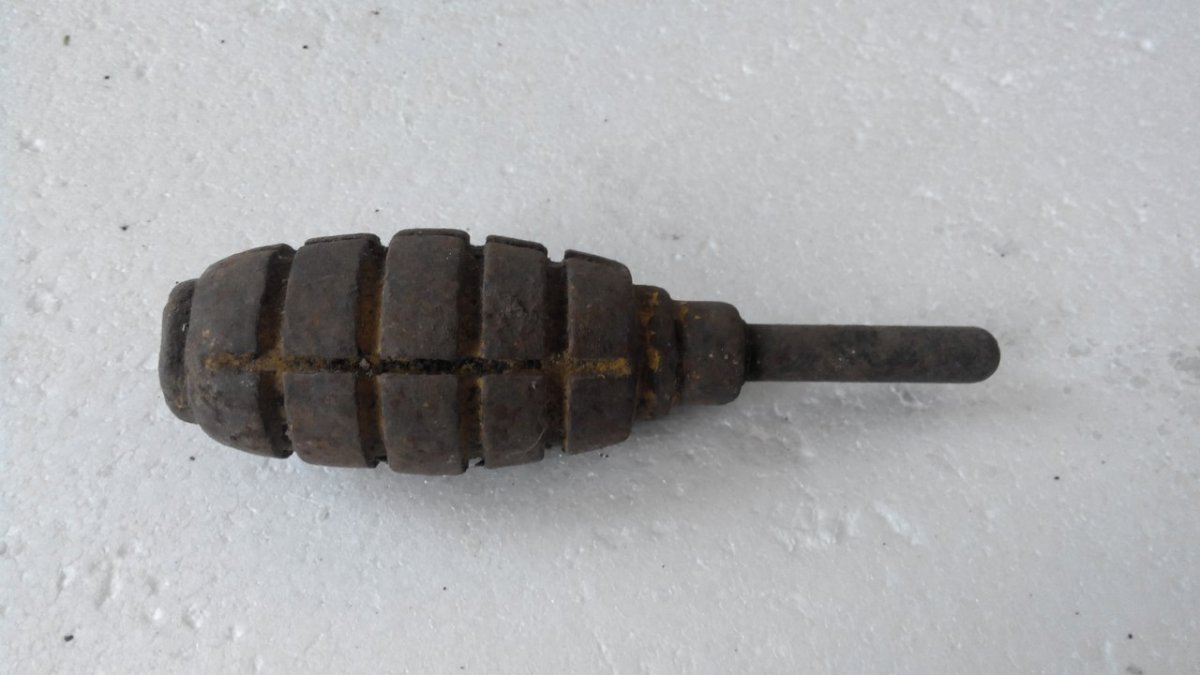

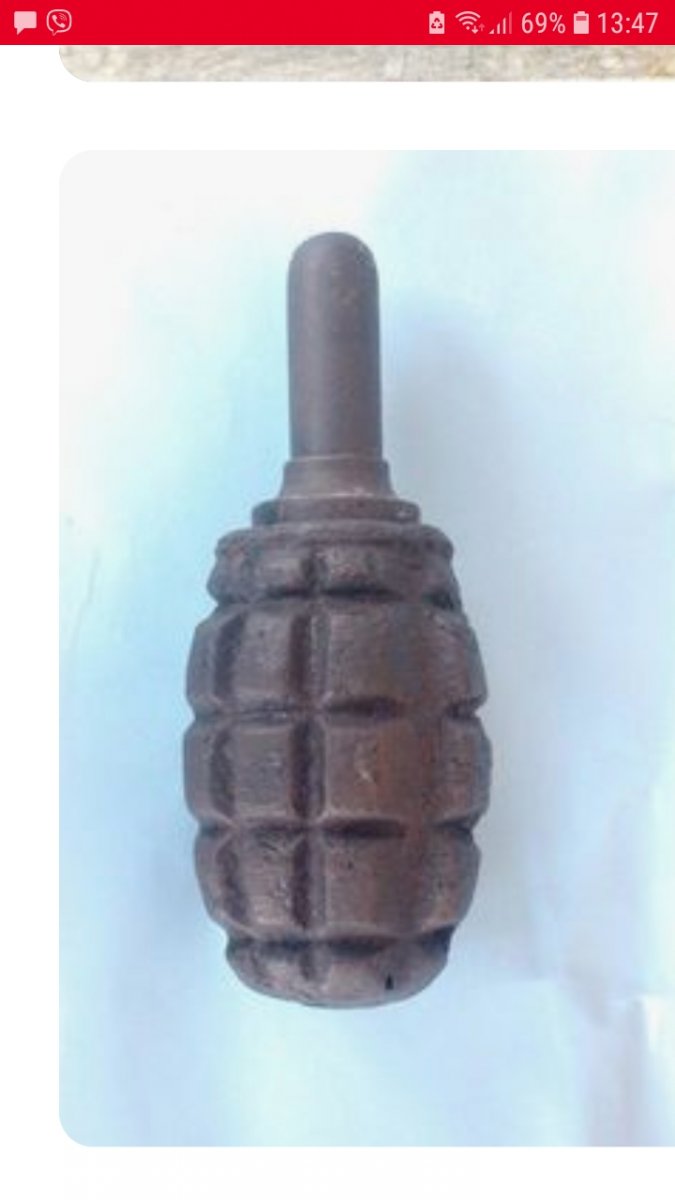

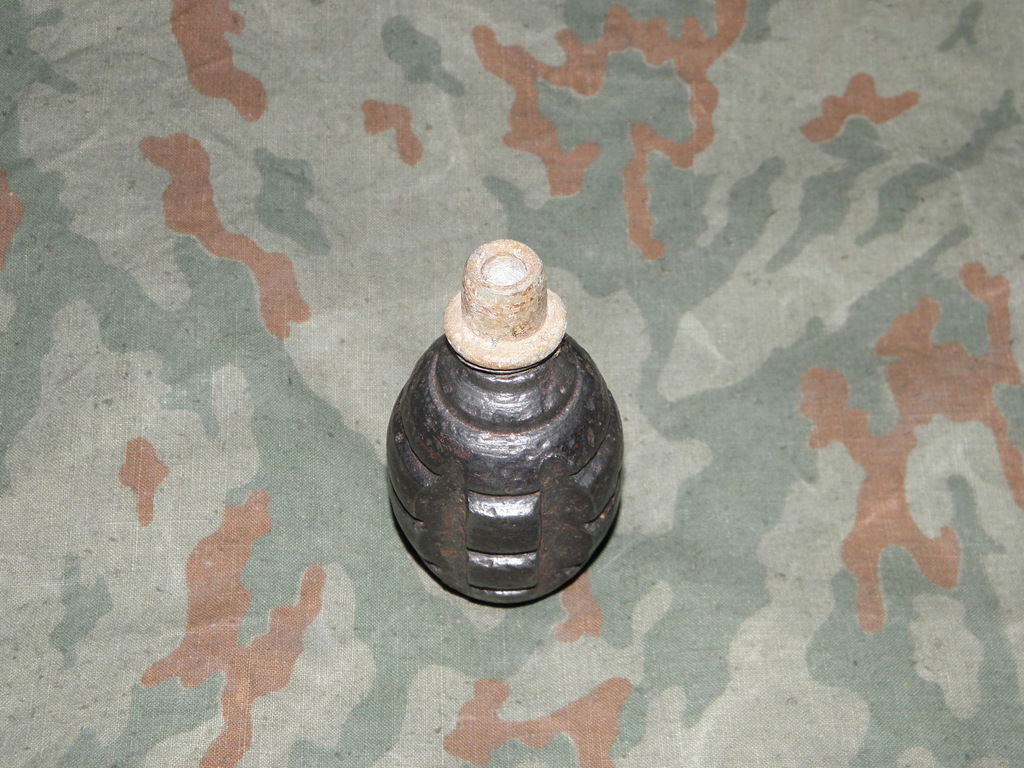

День добрий. Обновлю трошки тему. В просторах інтернету знайшов таку, як на мене не типову ф-ку. Що це таке накручено? Захисний ковпак чи то ударник такий?

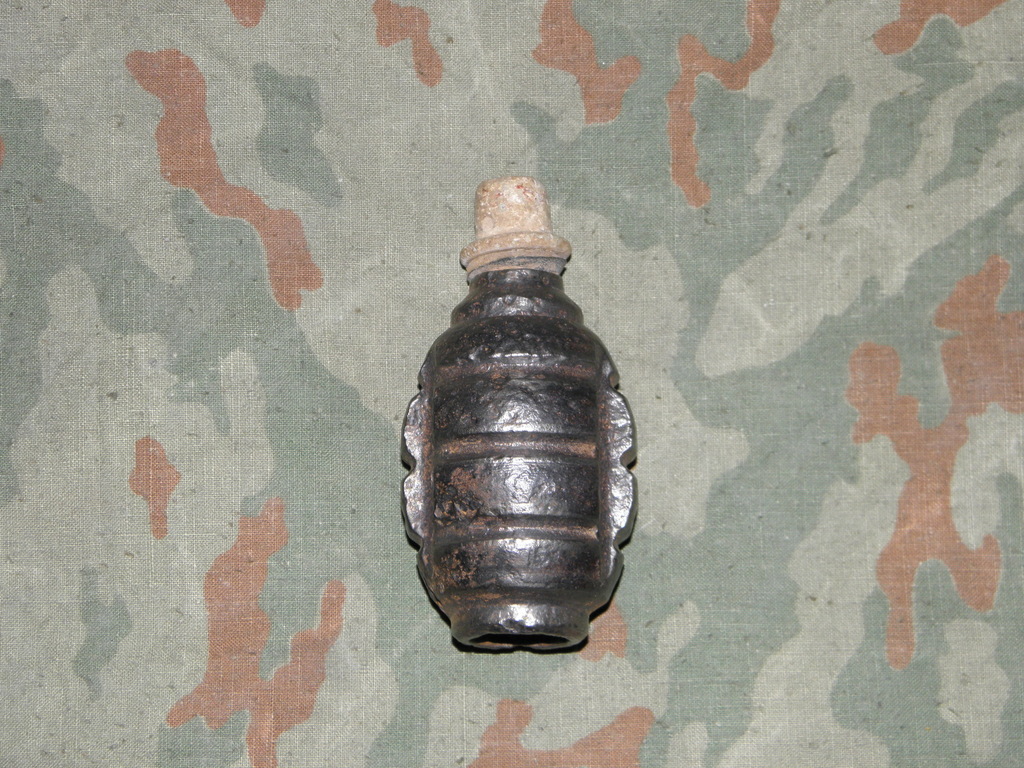

Это одна из модификаций schwergranate. Более поздний запал после ударного с деревянной пробкой. А ф-ки выше, что под бритские терки, их же спецы сваливают на РИА но пруфа так никто и не дал.
От бедности могли делать аж бегом! Верится без проблем. Гранаты в РККА переснаряжали поначалу тоже не от хорошей жизни.
Тем более что шаров и овалов было им впарено тоннами. И тёрок видимо с запасом. А может и комплектухи тоже, пробок этих. Как версия, бо пруфа нет.
Так, немного информации. Может, кто не видел. На мой взгляд, интересной. Grenades à fusil expérimentales F1 sur baguette avec allumeur type Feuillette Оригинальное описание на французском языке. " Il s'agit d'une grenade F1 qui reçoit à sa base une baguette d'une longueur de 30 cm pour un diamètre lègérement inférieur à 8 mm. L'allumeur est un classique allumeur modèle 1916 à percussion. Le système de mise à feu est constitué par un tube d'une longueur d'environ 9 cm qui coiffe l'allumeur modèle 1916 comme un capuchon de protection. Au sommet de ce tube, une maselotte en plomb est maintenue en place par un fil de cuivre et traversée par une goupille de sécurité. La grenade était placée dans le fût du canon, la goupille retirée avant le tir. Au départ du tir, le recul cassait le fil de cuivre et la maselotte venait percuter l'allumeur. "

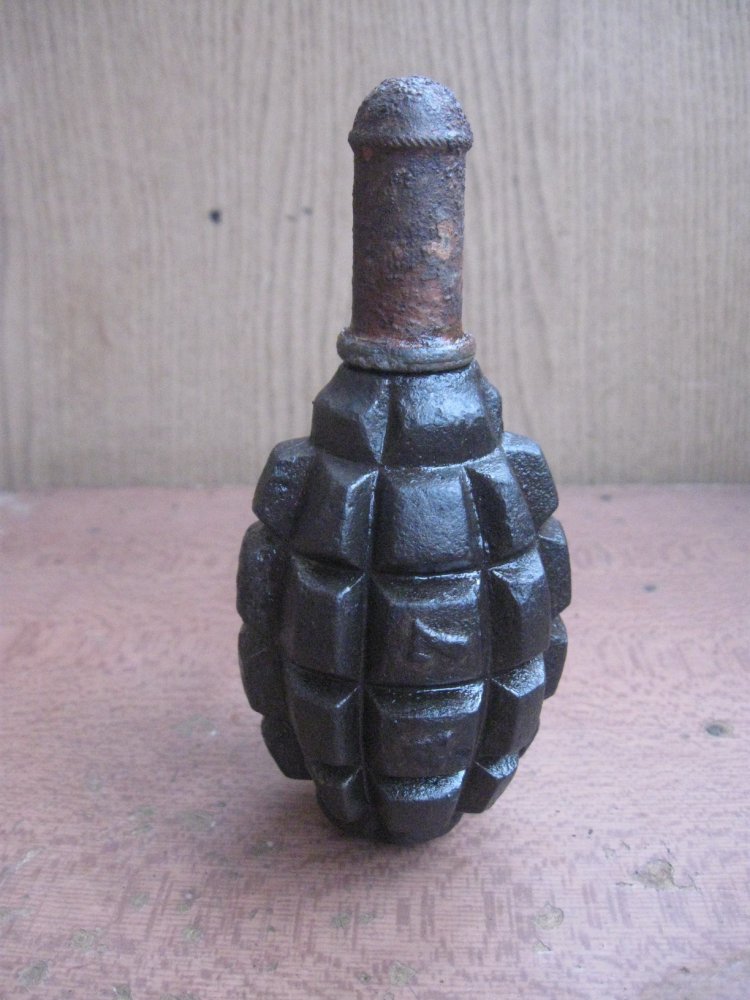

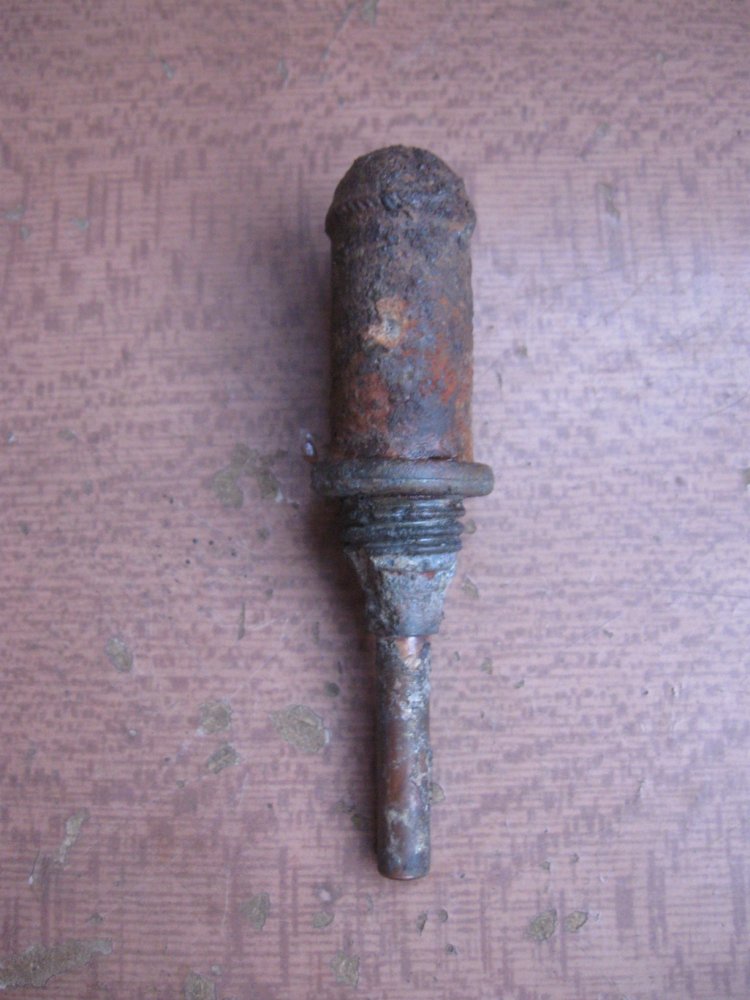

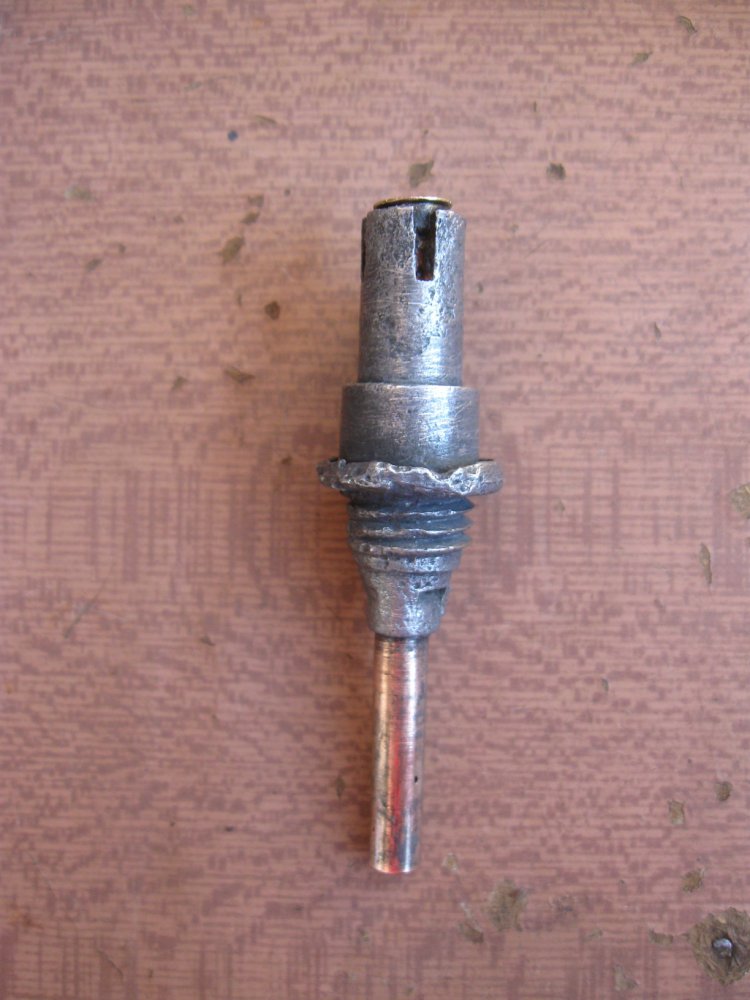

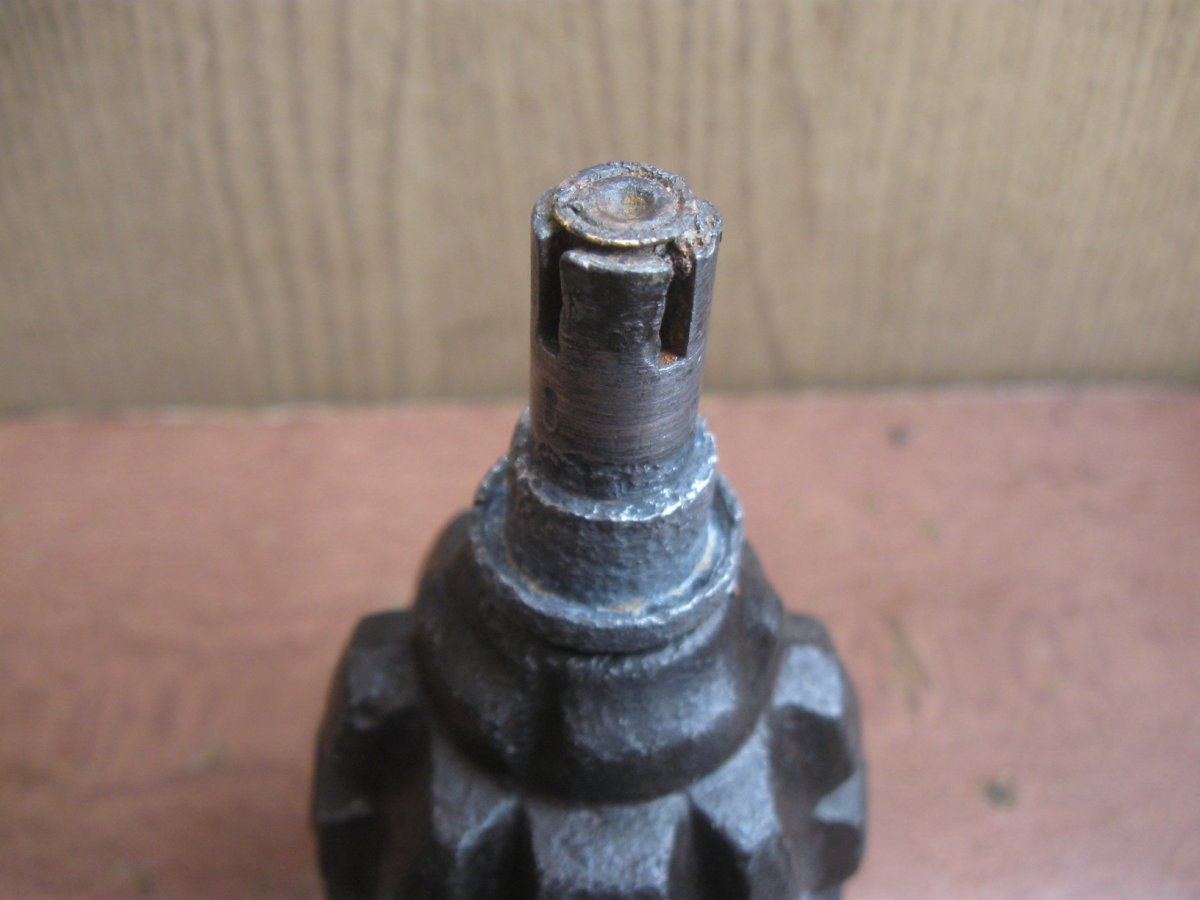

Здравствуйте! Здесь на форуме увидел макет вот с таким запалом (надеюсь, хозяин не будет против, если я выложу его фотографии). Что он ударный - понятно. Перерыл французские сайты, ничего по этому запалу не нашёл. Если у кого информация о нём, кто его производил?
В посте №54 разве не такой же? Гранаты с таким запалом атребутируют как австровенгерские Schwerhandgranate
Скажем так, почти такой же. Там форма колпачка абсолютно гладкая. Но, по видимому, это не существенно. Спасибо! Надо по документам австро-венгров посмотреть. Смутило, что корпус французский.
Да, ещё не маловажный факт. У представленной выше гранаты schwergranate, запал по всей видимости тёрочный. Или я не прав?
Та вроде как описывают его ударным - ударил о жесткий предмет и кидай гранату во врага. Но судя по всему, адекватных достоверных сведений о нём нет.
Так и описывают: снять защитный колпачок, потянуть за конец шнурка, чтобы размотать, затем ударить об твердую поверхность. http://thebignote.com/2018/01/13/au...eat-war-part-four-the-schwere-hand-grenade-1/
Абсолютно верно. Schwerhandgranate с тёрочным запалом, но не с ударным. Были разновидности. С итальянского сайта https://primaguerramondiale.myblog.it/2009/06/24/bombe-a-mano-austro-ungariche-e-tedesche/ schwerhandganate prima versione schwerhndgranate prima vers variante Ну и с ударным запалом тоже были. Запал, правда, был другой конструкции, чем у той, которая меня интересует. schwerhandgranate seconda versione schwerhandgranate terza versione SchwerGranate Разновидности с ударным запалом схематично. Вот такой обзор получился. К сожалению, подобного ударного запала с таким колпачком нет. Здесь же колпачок не должен сниматься. Судя по конструкции, при ударе по колпачку, ударник входит в прорезанные пазы и накалывает капсюль. Для чего верёвка на ударном запале - ума не приложу.
Schwerhandgranate с терочным запалом Масса гранаты, гр 1150 Масса заряда, гр (тип ВВ) 100 (аммонал) Дальность метания, м 30 Радиус разлета осколков, м 100 Время горения замедлителя, с 8

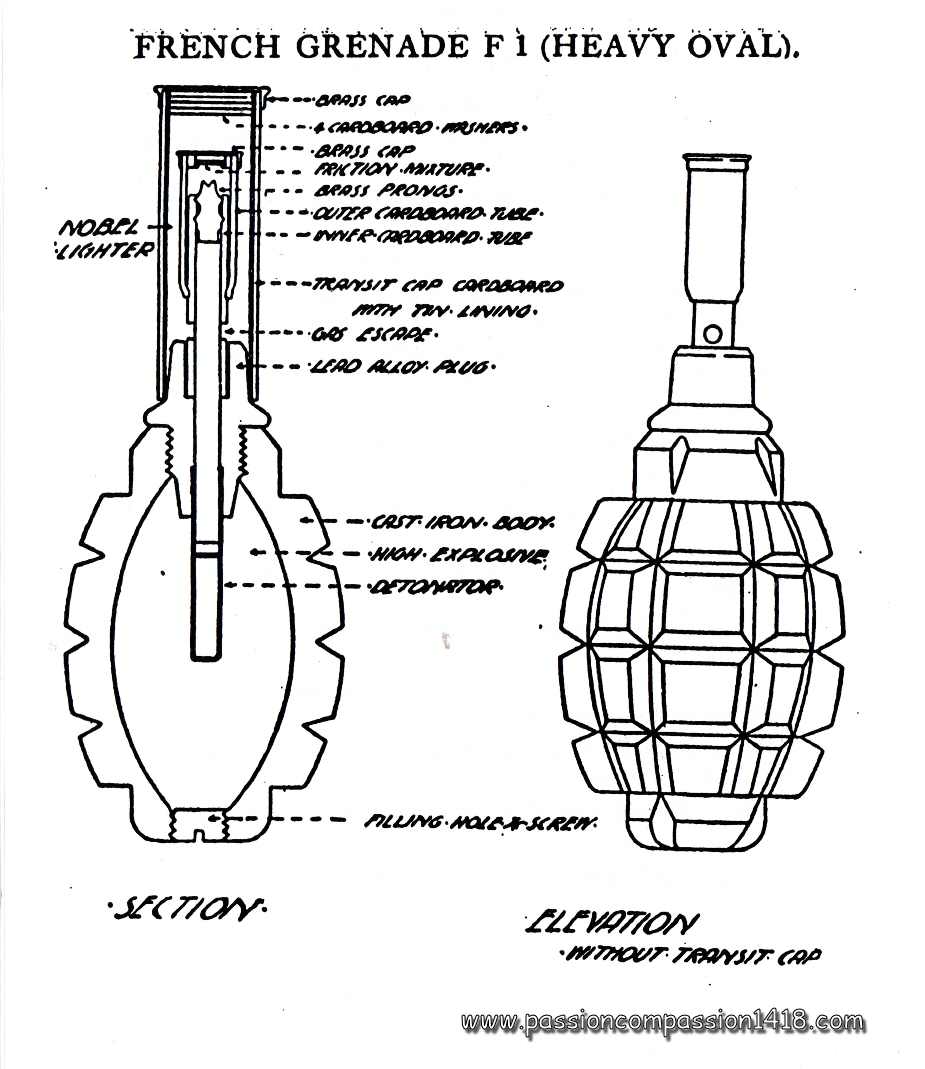

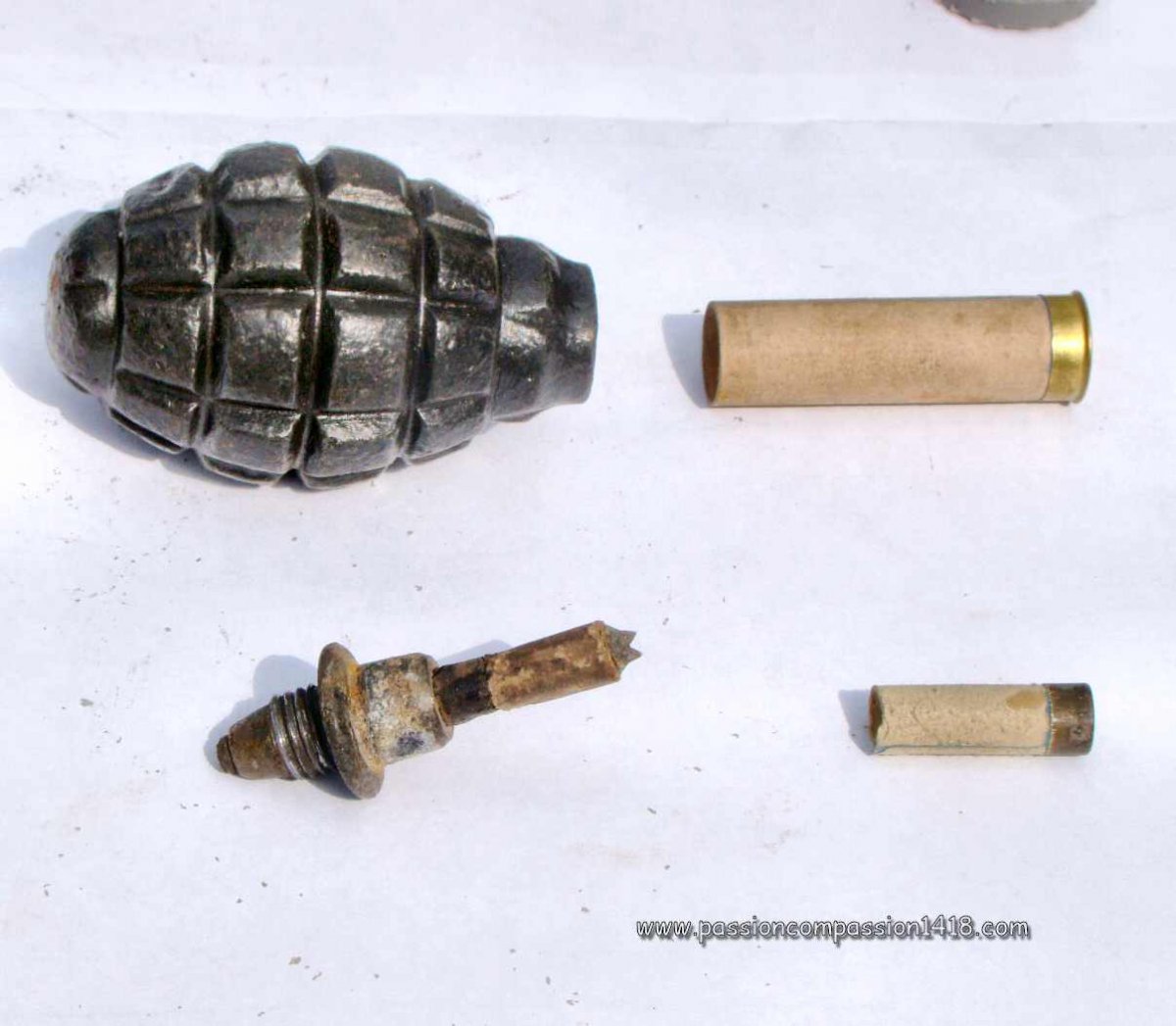

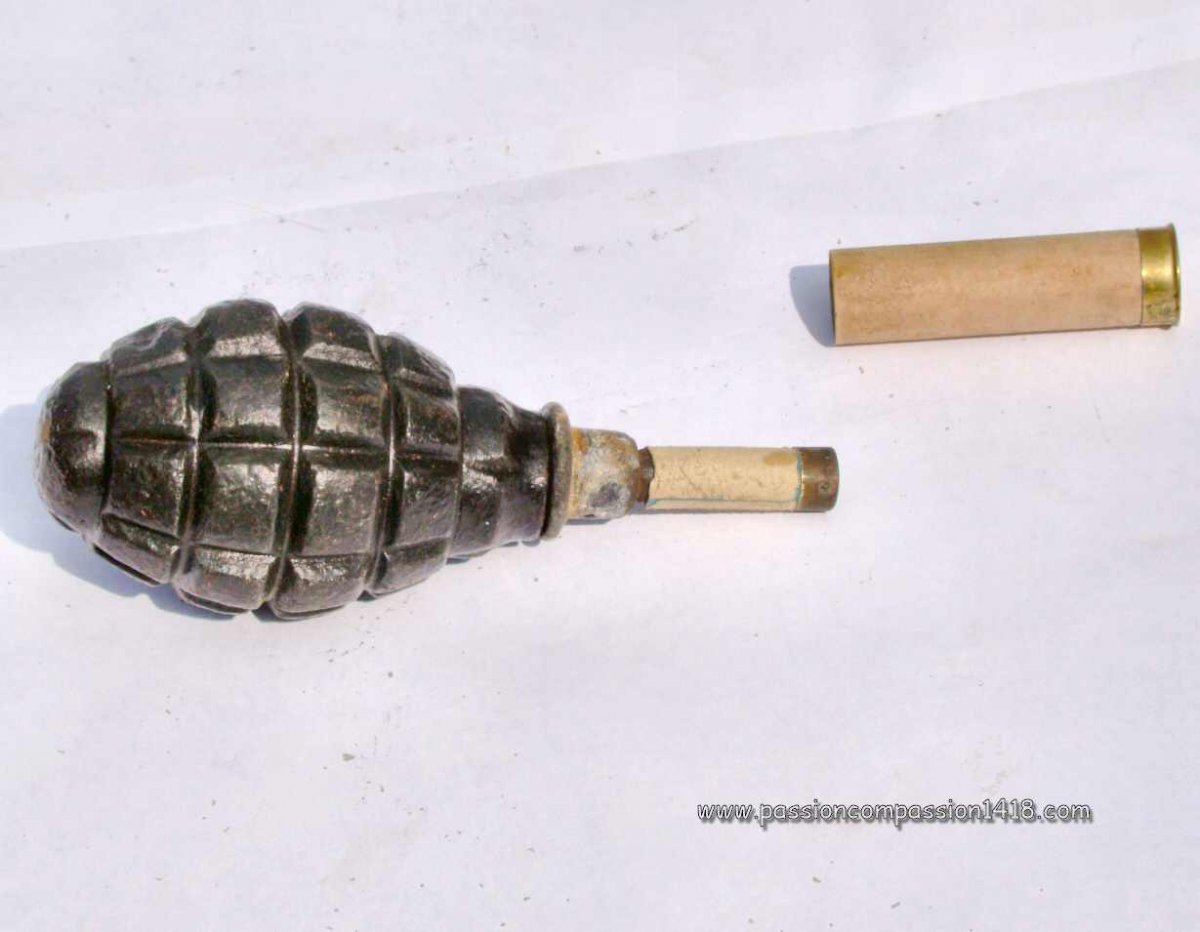

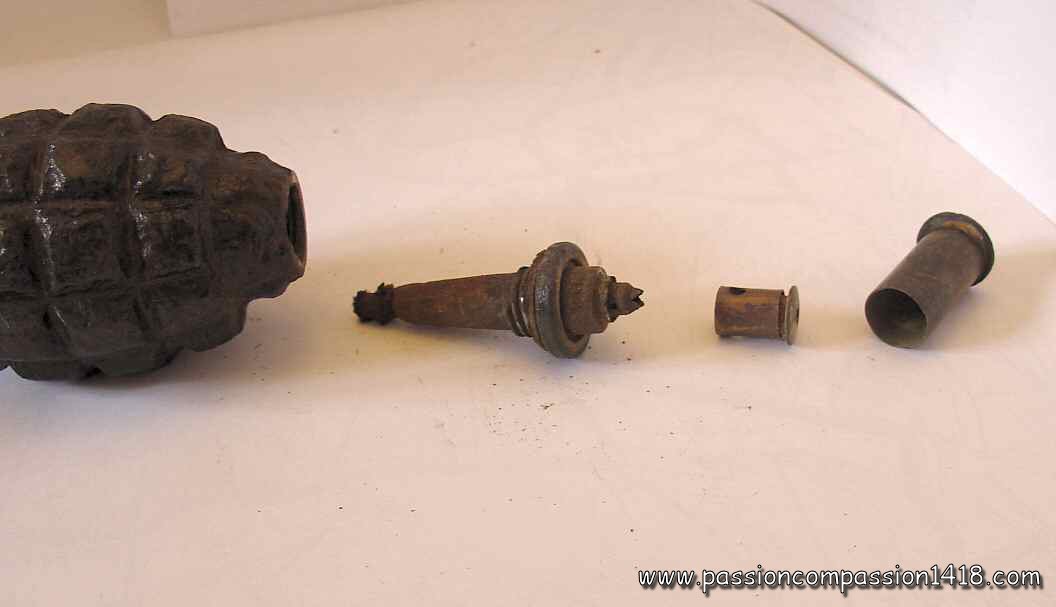

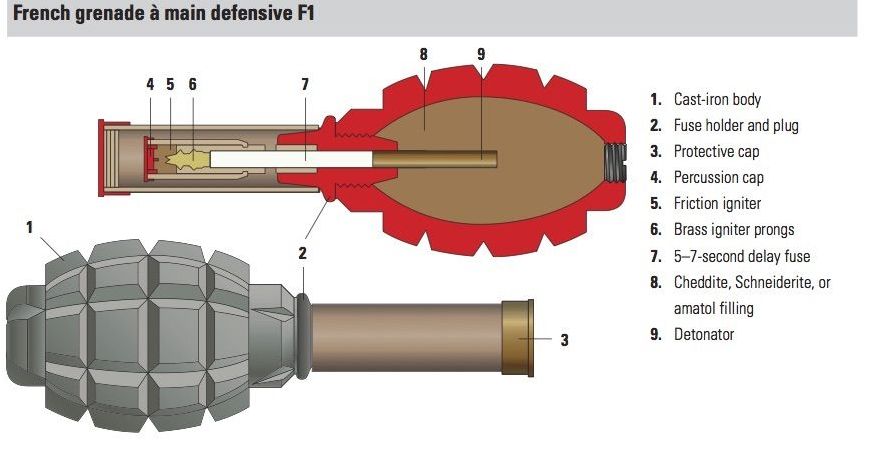

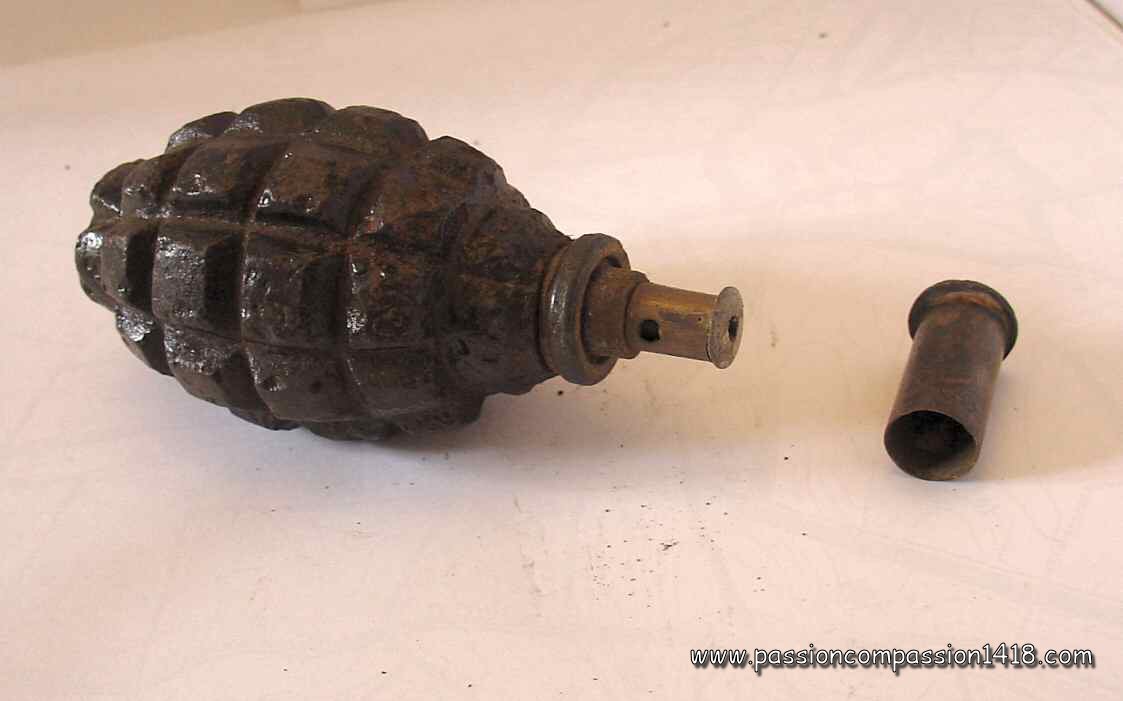

Вот французы с ударными запалами http://www.passioncompassion1418.com/decouvertes/english_grenades_fr.html: Запалы сначала шли с картонным, затем с латунным колпачком, обозначались Mle.1915 Схемка французской гранаты F1 c ударным запалом Mle.1915 : Использовались также на газовых, практических гранатах. Еще схемка: Кстати, по австро-венгерской с ударным запалом, фото которой приводил выше, встретил название Leichthandgranate. А Schwerhandgranate вроде как эта
У французов то сначала и искал такой запал. Корпус то гранаты французский, но не австрийский. Точно такого ударного запала не нашёл ни у кого.
Может, Франция для России или Российская? http://ww1.milua.org/FhgrgrF1.htm Колпачок изготавливался из стали или латуни, имел на внутренней стороне боек, разбивавший капсюль, по типу винтовочного, поджигавший замедлитель. Для безопасности запалы гранат F 1 снабжались проволочной чекой, не допускавшей касания ударником капсюля. Перед броском этот предохранитель удалялся. У французов предохранительная чека не упоминается, может, российская доработка? Как со шнурком у австро-венгров. Французские гранаты поставлялись в Россию со швейцарскими запалами ударного действия. Их картонные корпуса не обеспечивали герметичности и детонационный состав отсыревал, что приводило к массовым отказам гранат, а того хуже и к прострелам, что было чревато взрывом в руках.
Всё может быть. Лепили, из того что было. Запалы ставили те, которые были в наличии или те, которые закупили.

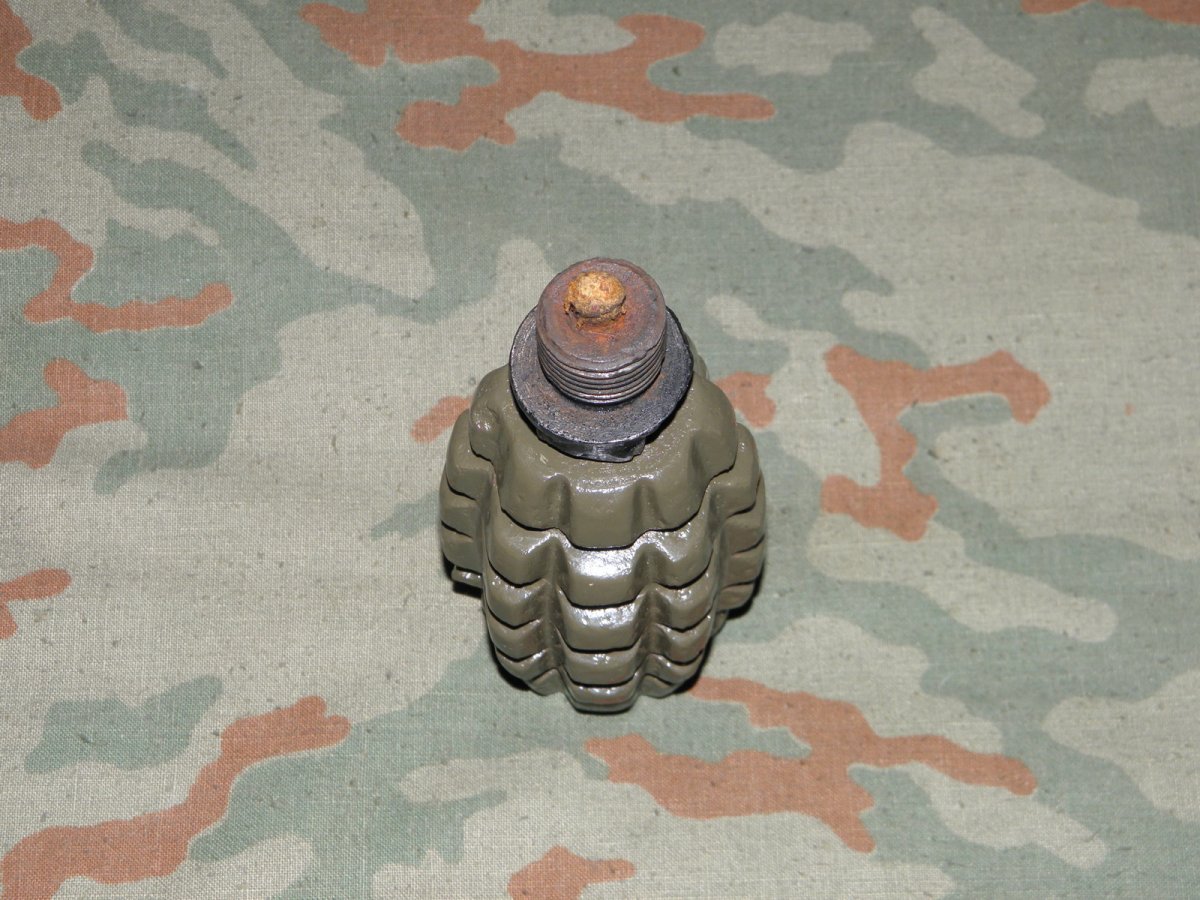

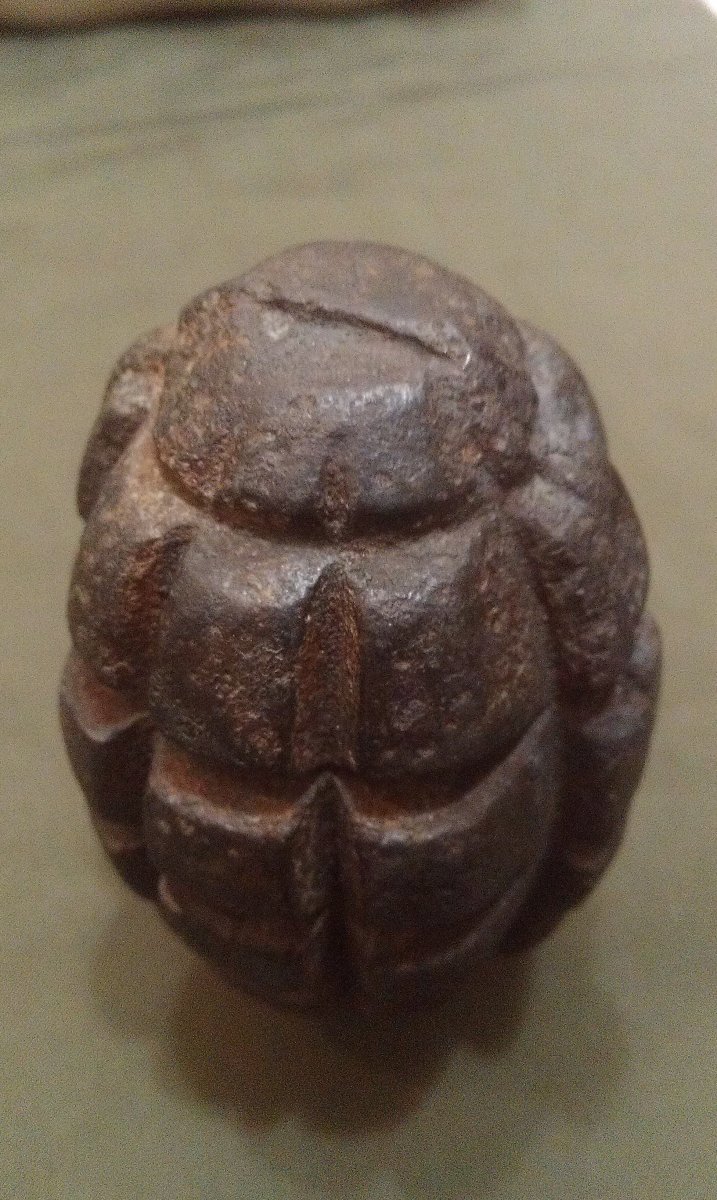

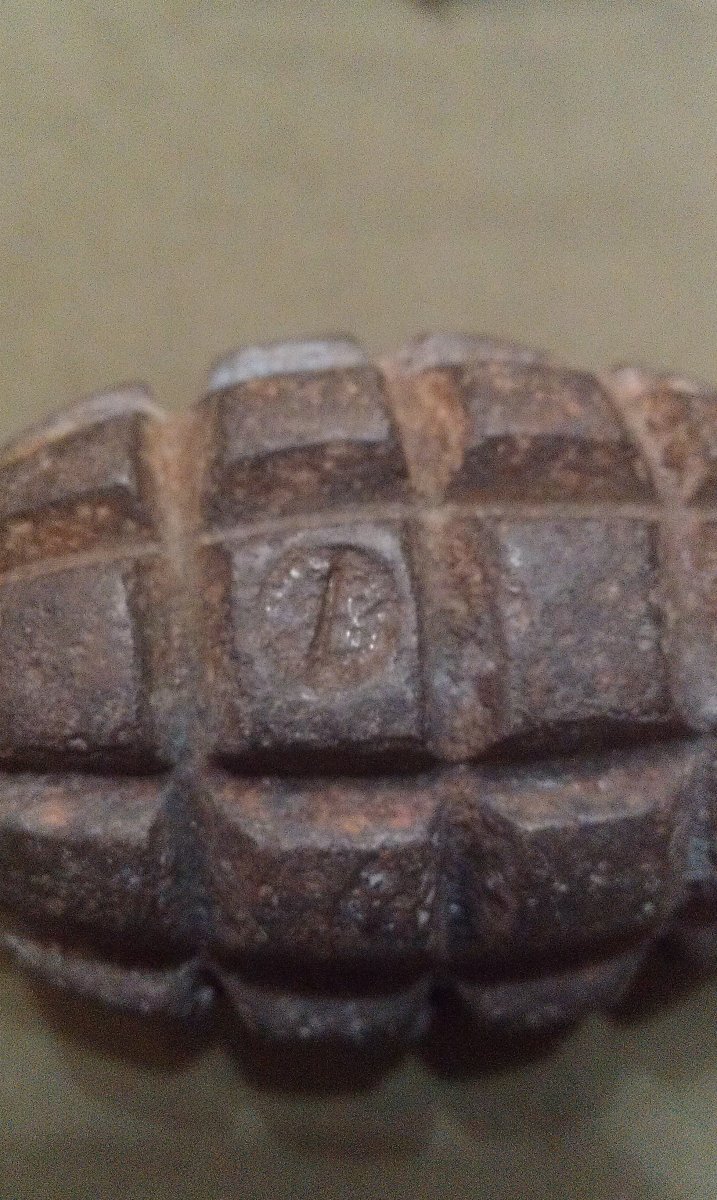

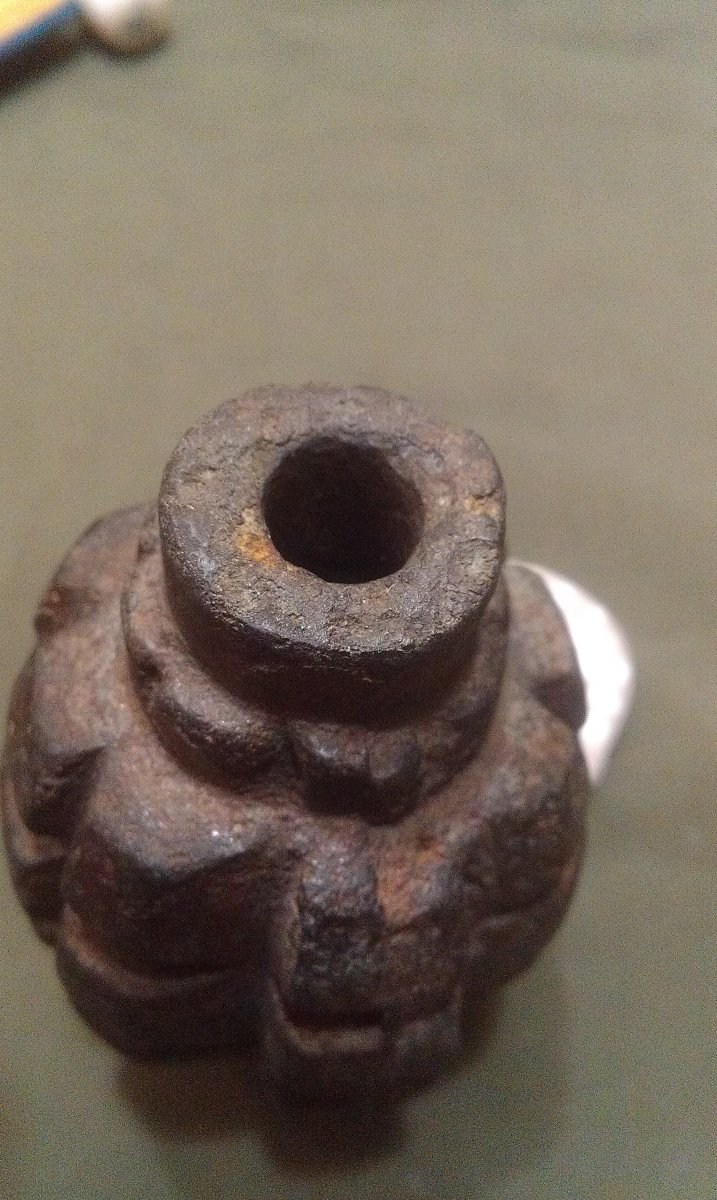

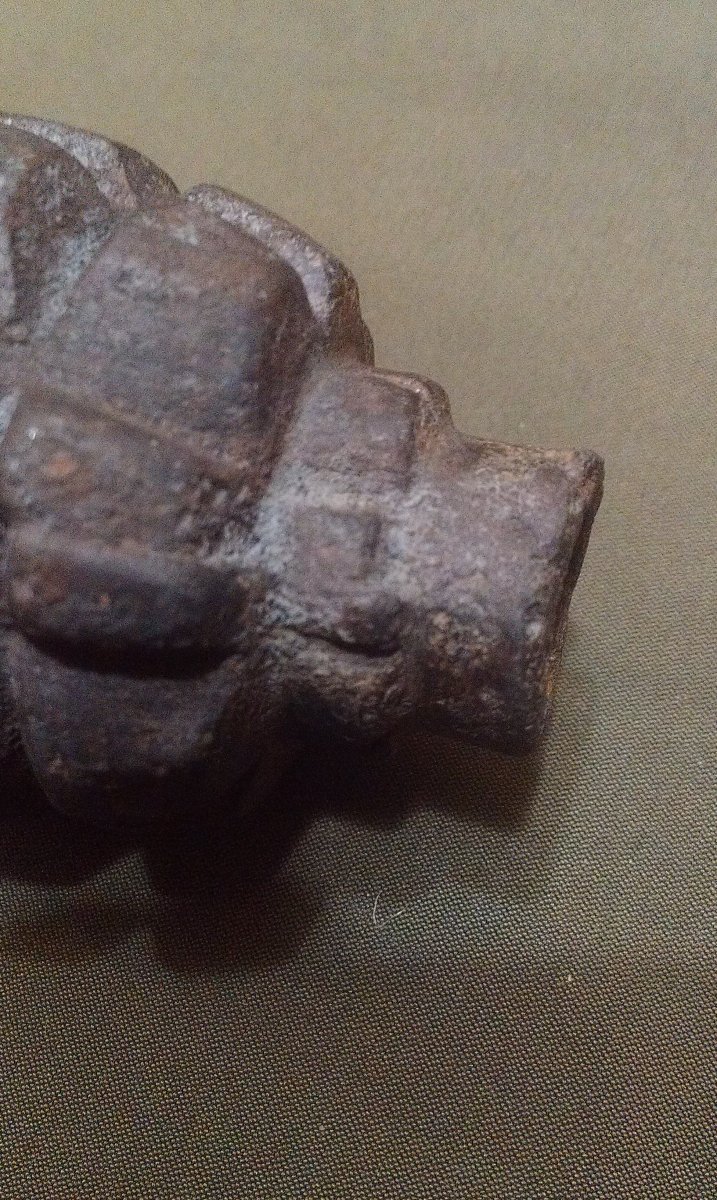

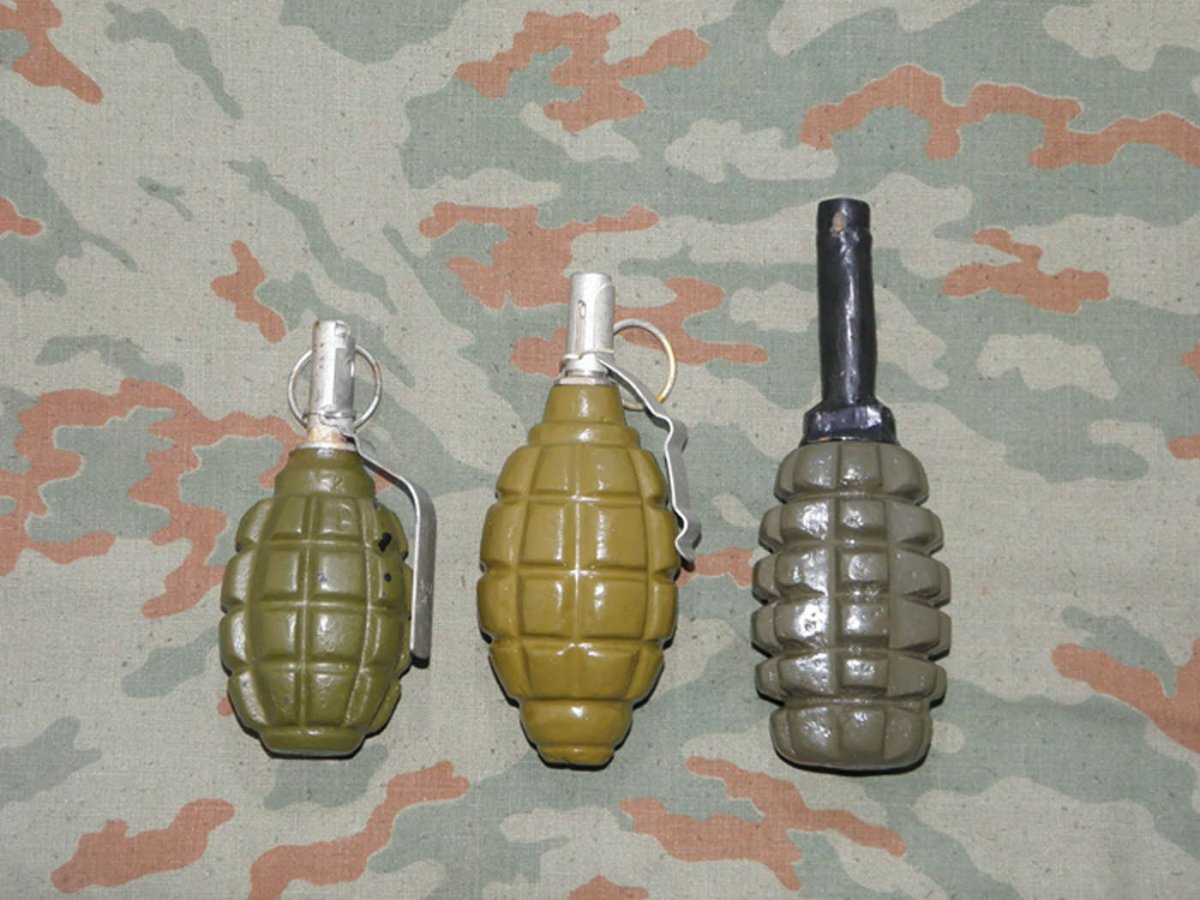

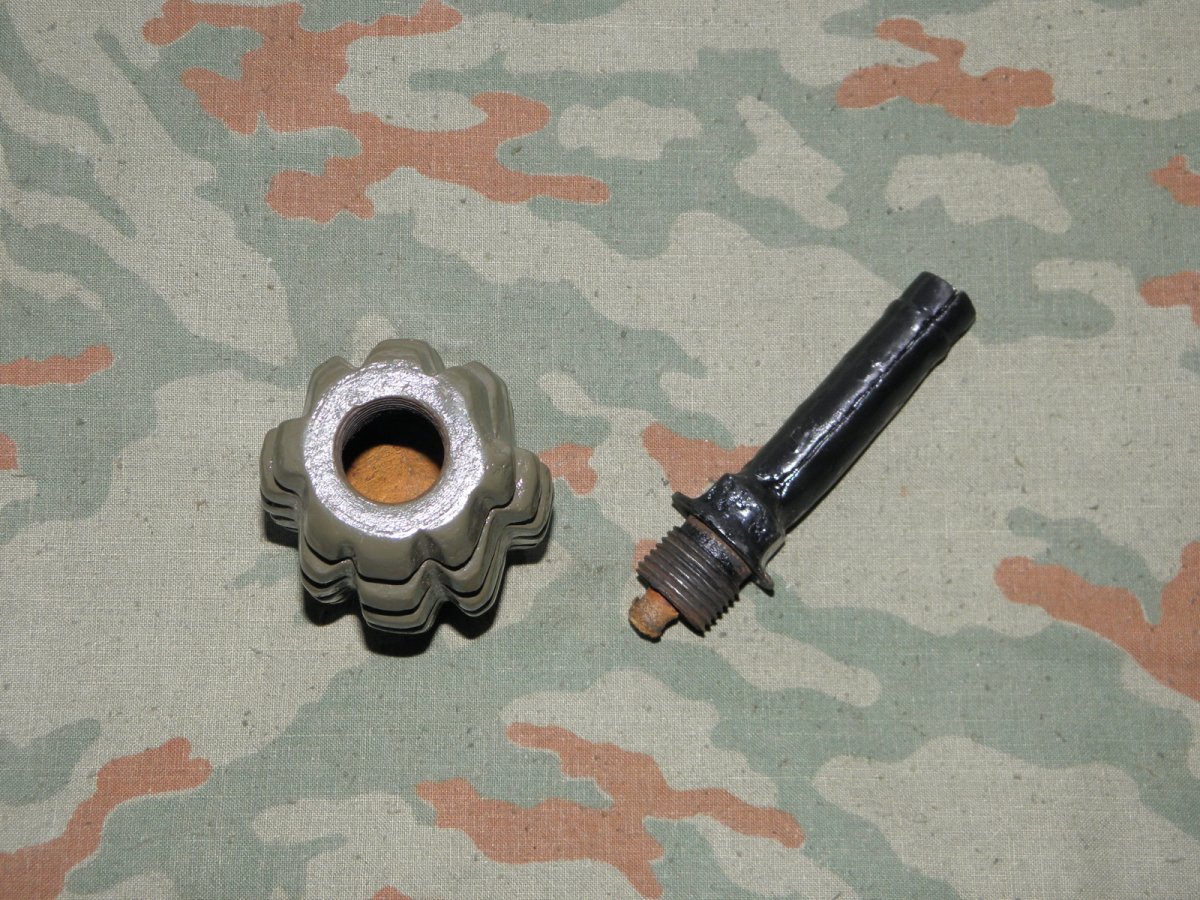

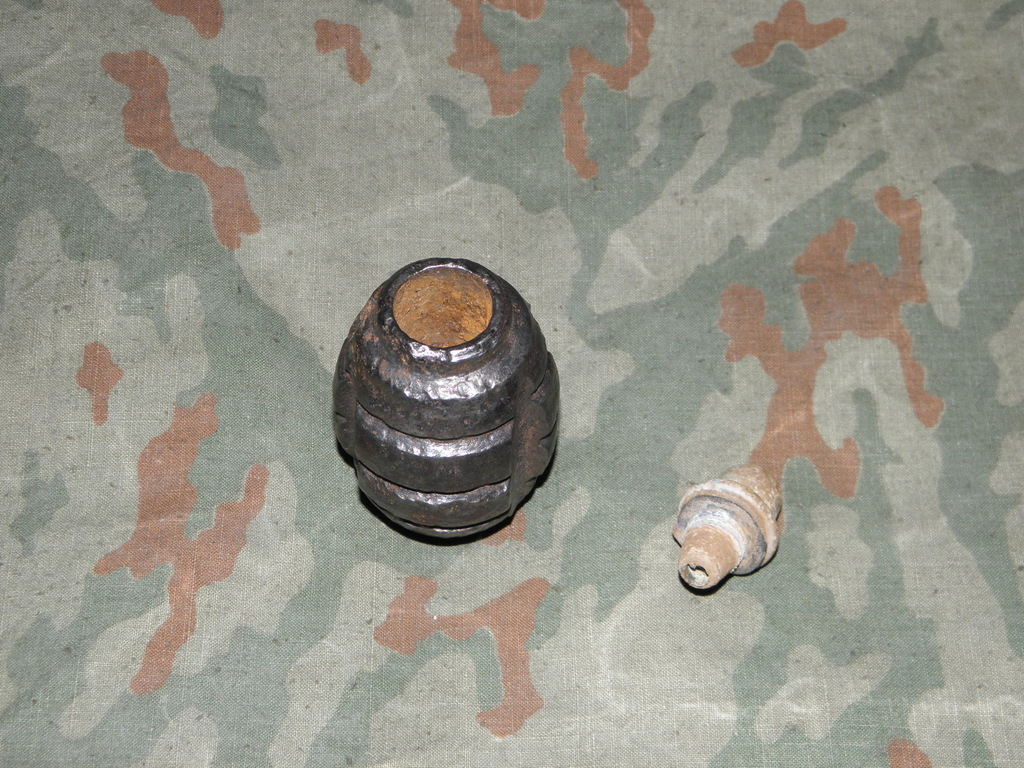

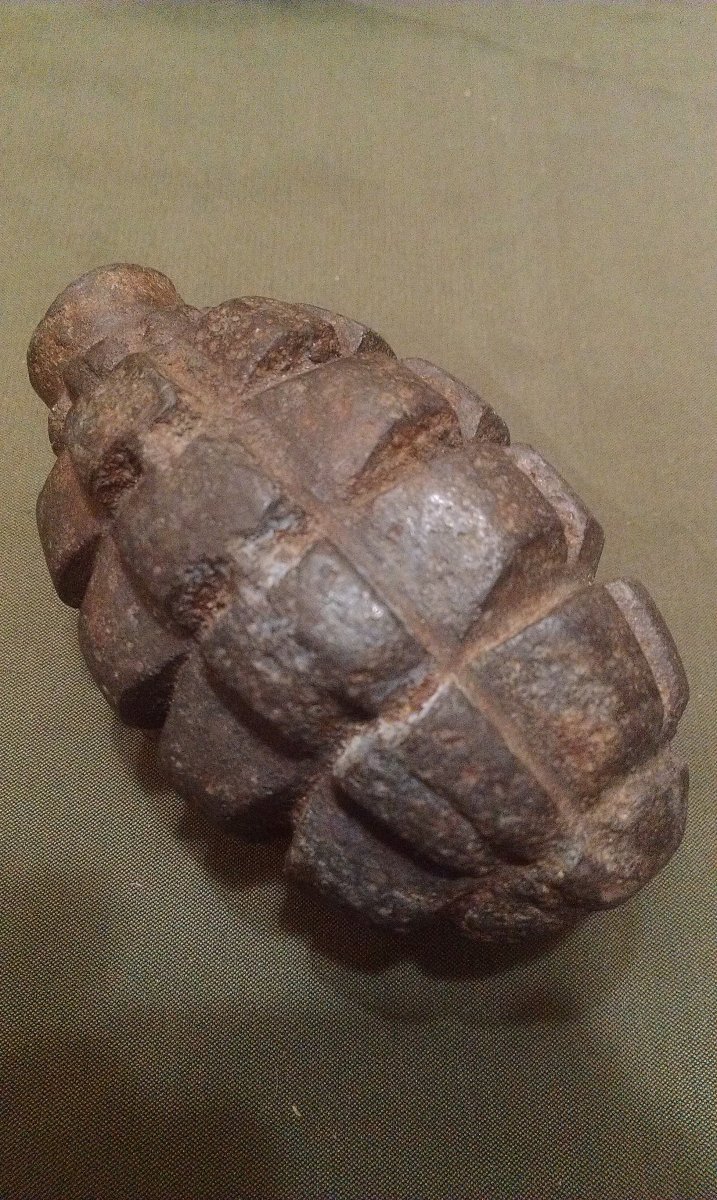

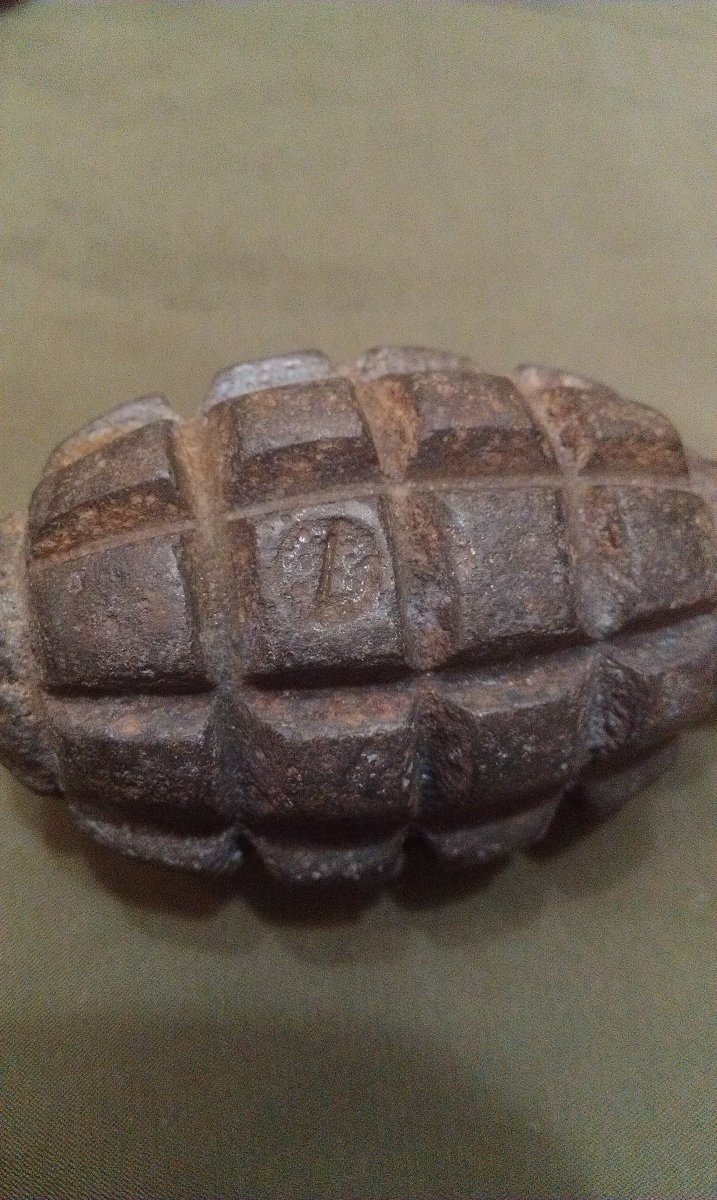

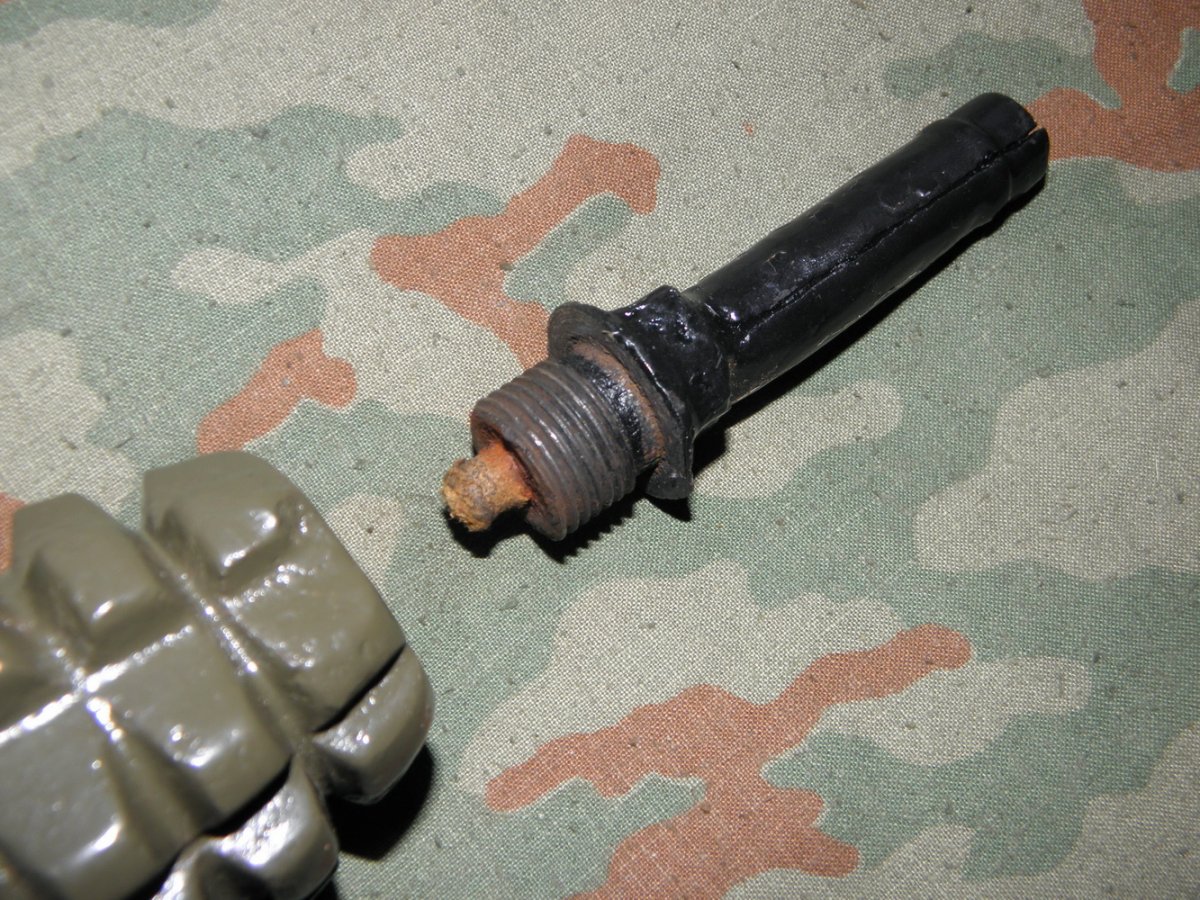

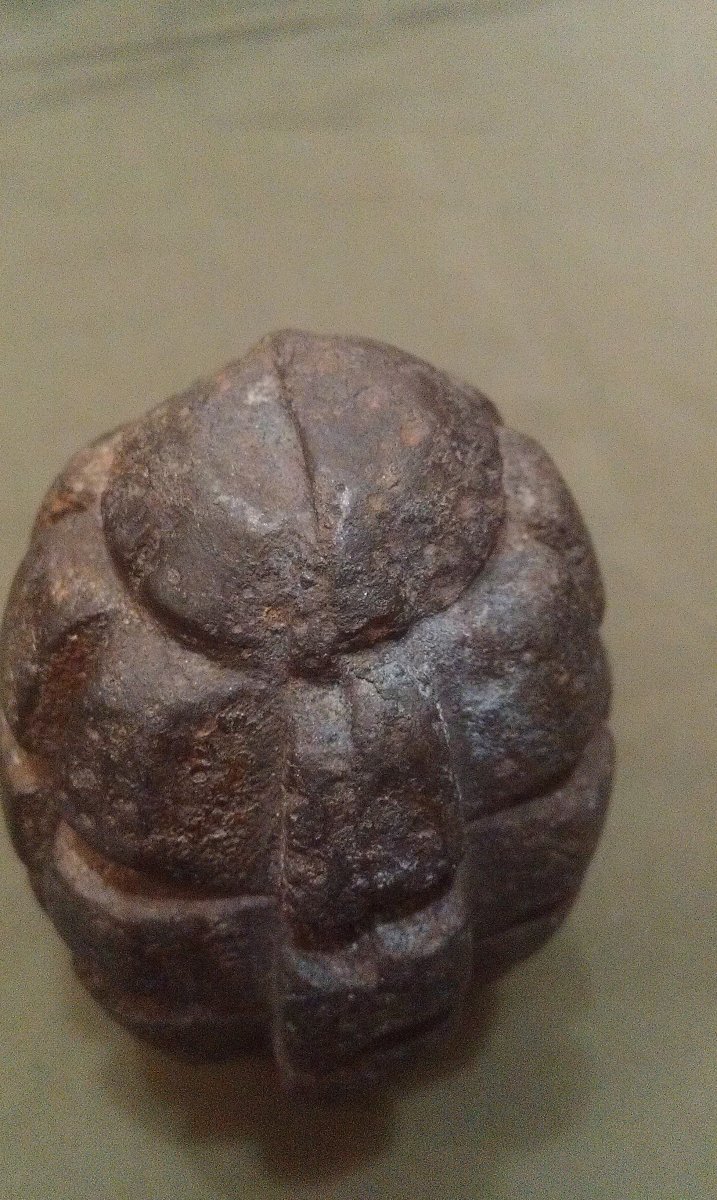

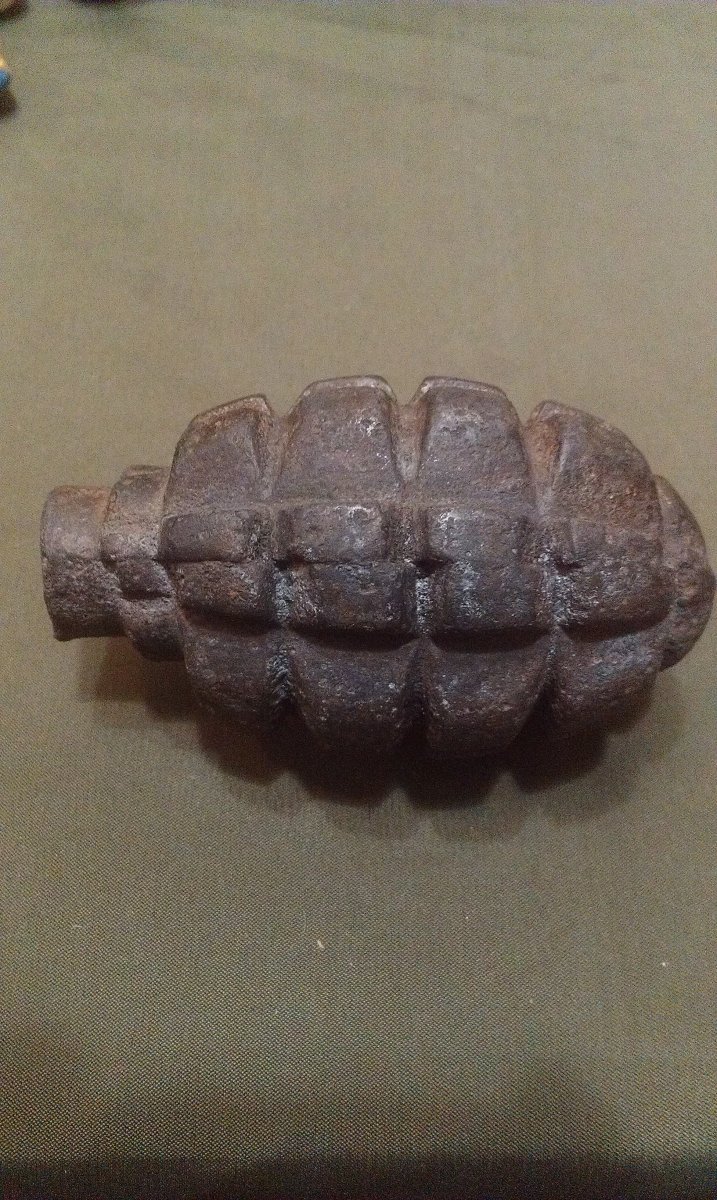

Для разнообразия. Пара учебных болванок. Происхождение не знаю. Также групповое фото эфок. Та, которая крайняя справа, явно реставрирована. Но, происхождение так и не определил. Фотографии её в разборке. Может кому то где то такая попадалась?
Моё мнение, никому не навязываю. Фитильная, так как резьбы нет. Отлито в "кокиль", т. е. из двух форм. Соединение плохое, со смещением. Зачем винт по середине - не знаю, так как не литейщик. Может дополнительный стержень вставлялся для выхода газов при литье, так как нижний винт формировал внутреннюю полость корпуса. Что через него заливали ВВ, мало вероятно. Скорее всего, кустарное производство. Небольшая партия при недостатке оборудования и средств инициирования.
