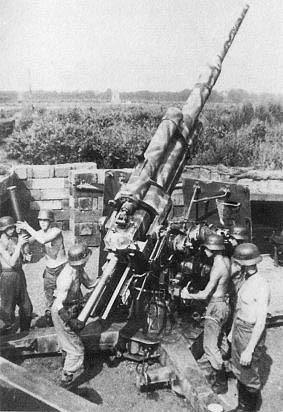

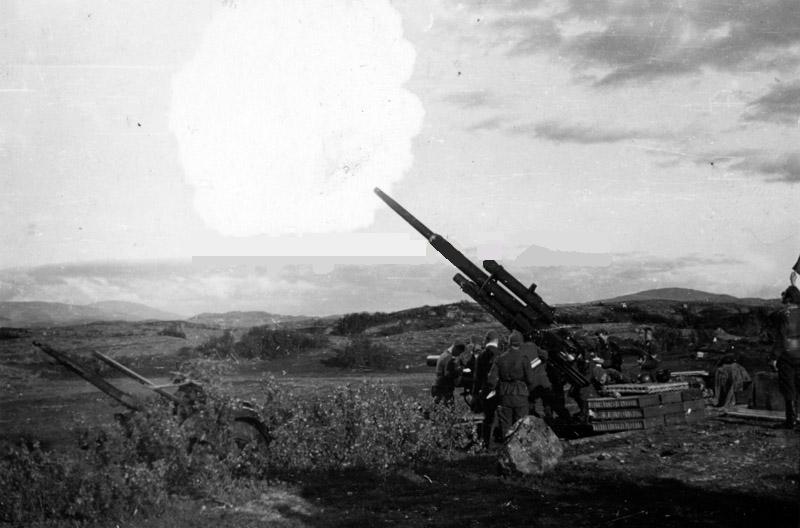

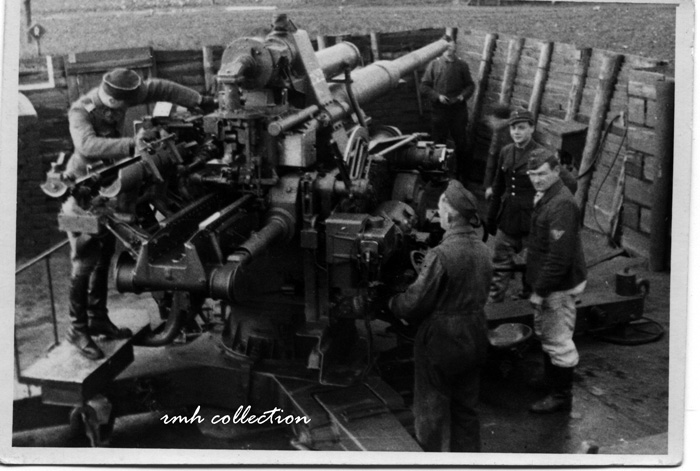

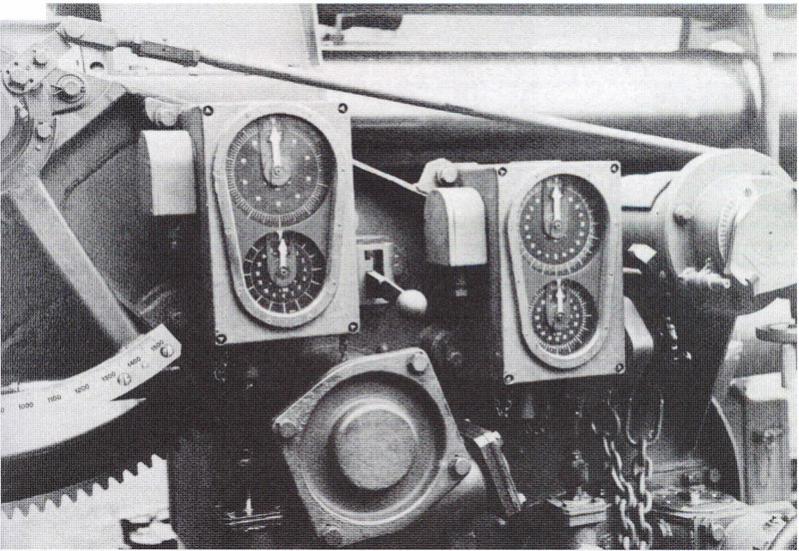

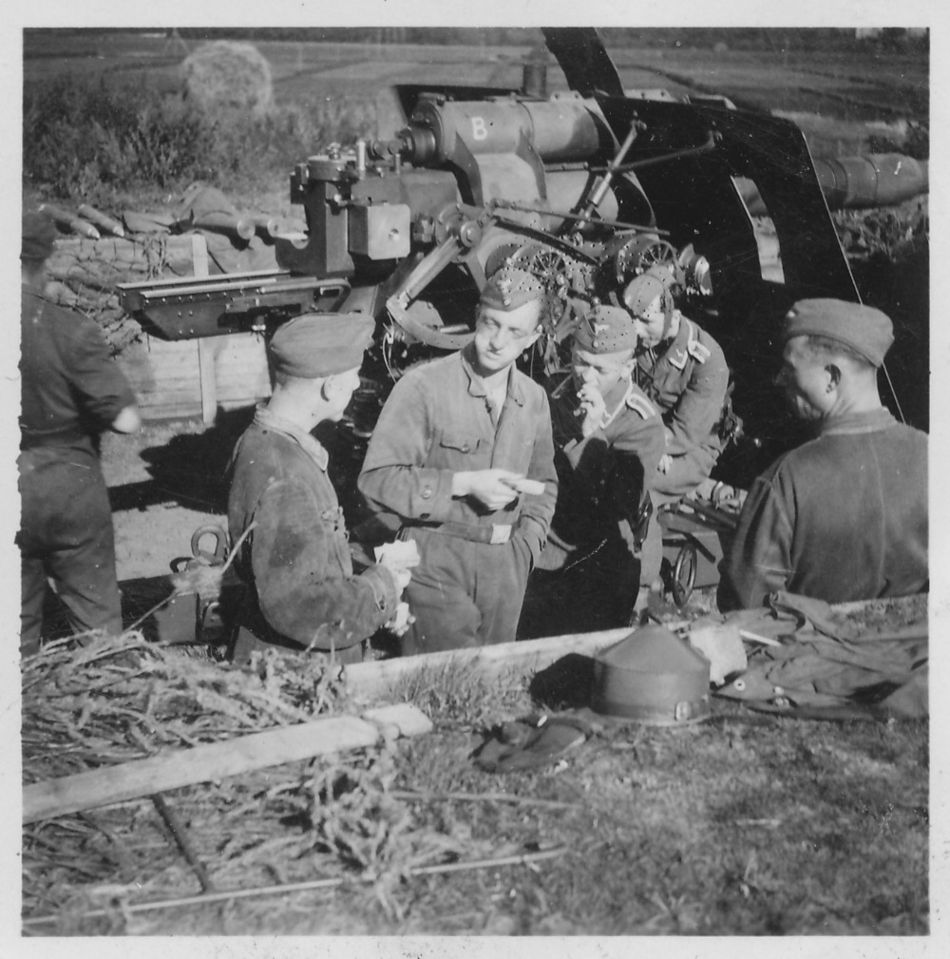

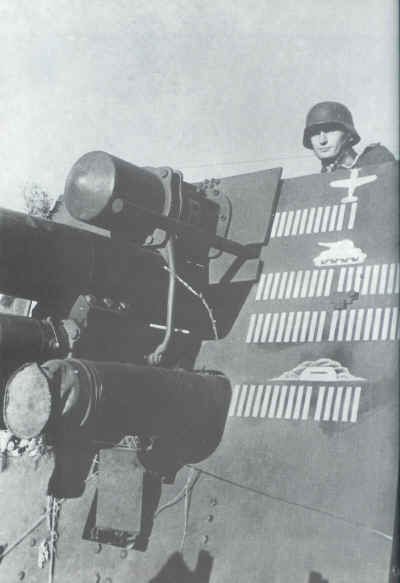

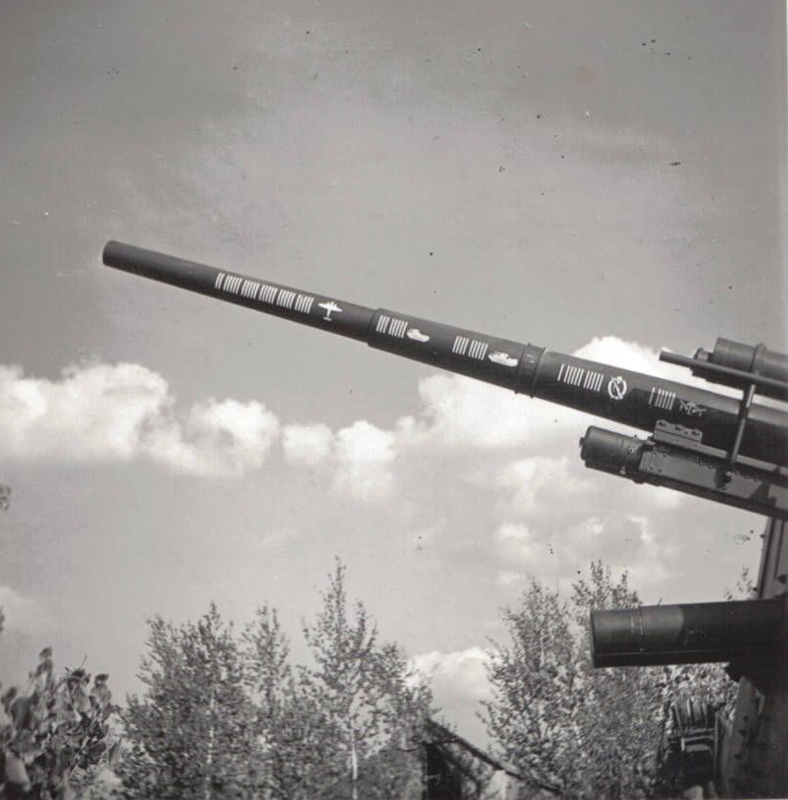

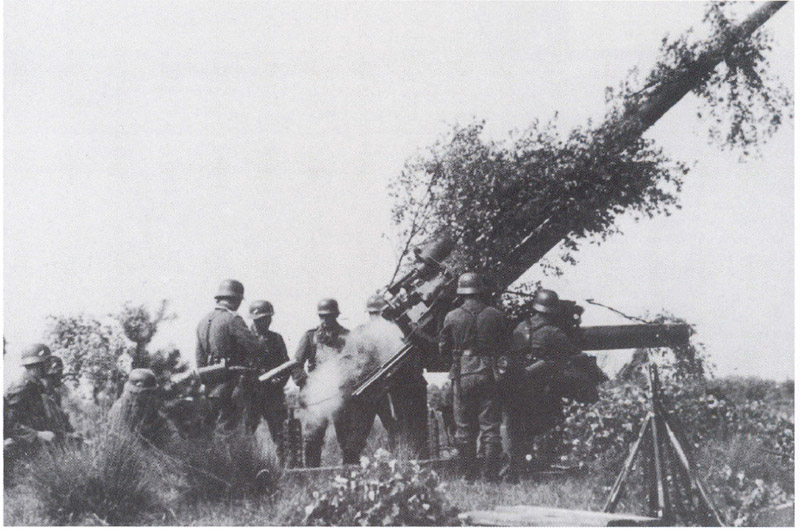

Вот как выглядят действия расчёта 8,8см ЗО образца 18 Надпись к данному снимку гласит Während des Bewegungskrieges im Westen bekämpft die Bedienung dieser 8,8 cm-Flak 18 einen in mittlerer Höhe einfliegen*den englischen Bomberverband. Извиняюсь за мой немецки но всё же рискну перевести: Во время военного похода на запад прислуга этой 8,8 см зенитной пушки образца 18 сбивала летящее на средней высоте *звено английских бомбардировщиков. Фото из "Большой книги Зениток" Griehl, M.: Grosse Buch der Flak. Deutsche Luftverteidigung 1912-1945 Маю такую замечательную книгу

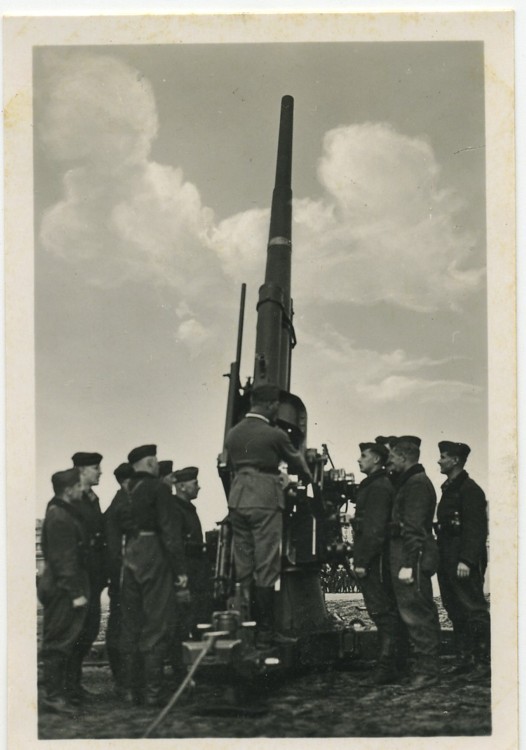

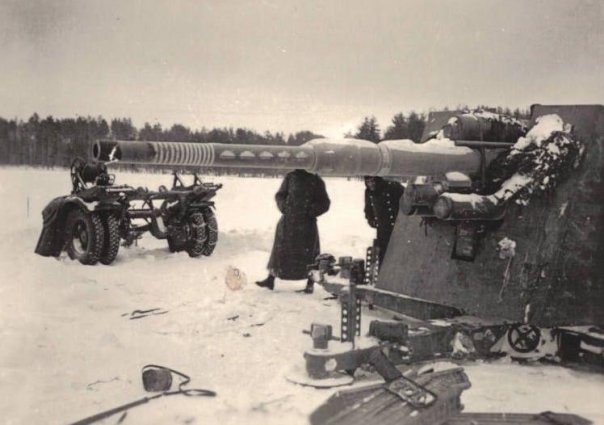

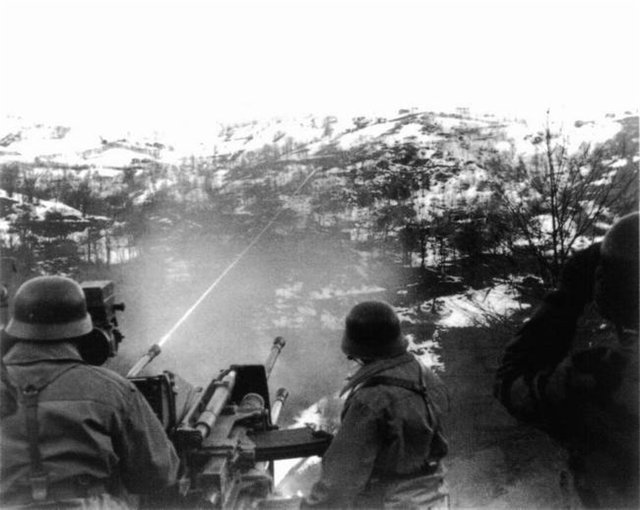

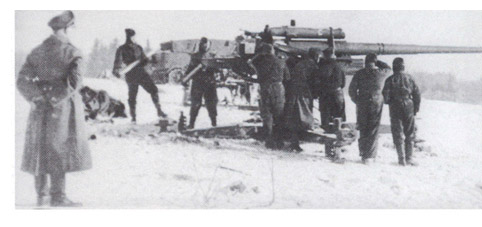

In Winter 1940/41 wurden die Flakbatterien übungsmäßig auf den Einsatz im Osten vorberei*tet. Hier werden der Bedienung *anstelle des Luftbeschusses - die Besonderheiten des Bodenbe*schusses erläutert, und anschließend wird im scharfen Schuss geübt. Зимой 1940/41 батареи зенитных пушек готовились по соответствующим упражнениям к использованию на востоке*. Здесь расчёт *вместо стрельыб по воздушным целям - изучал особенности *наземной стрельбы, и затем разучивается в быстроте выстрелов. Истоник то же

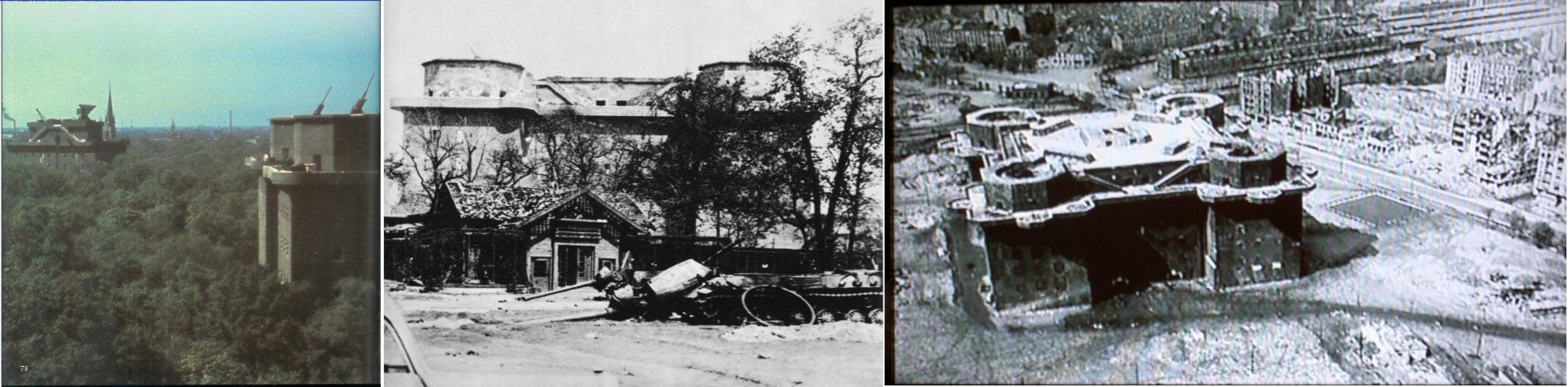

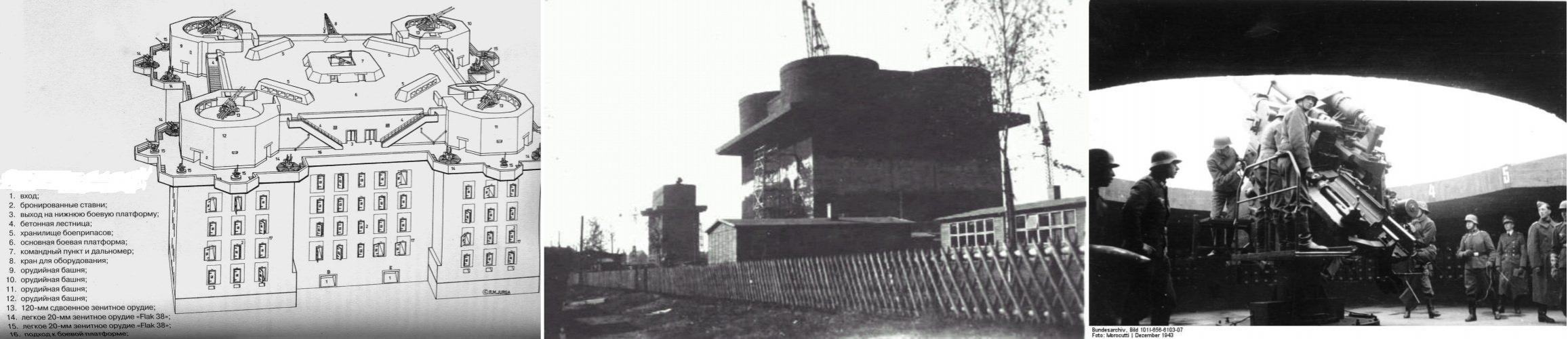

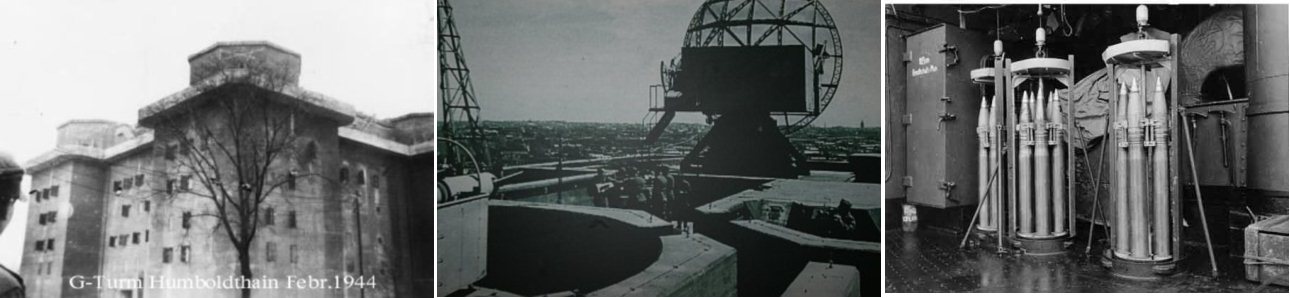

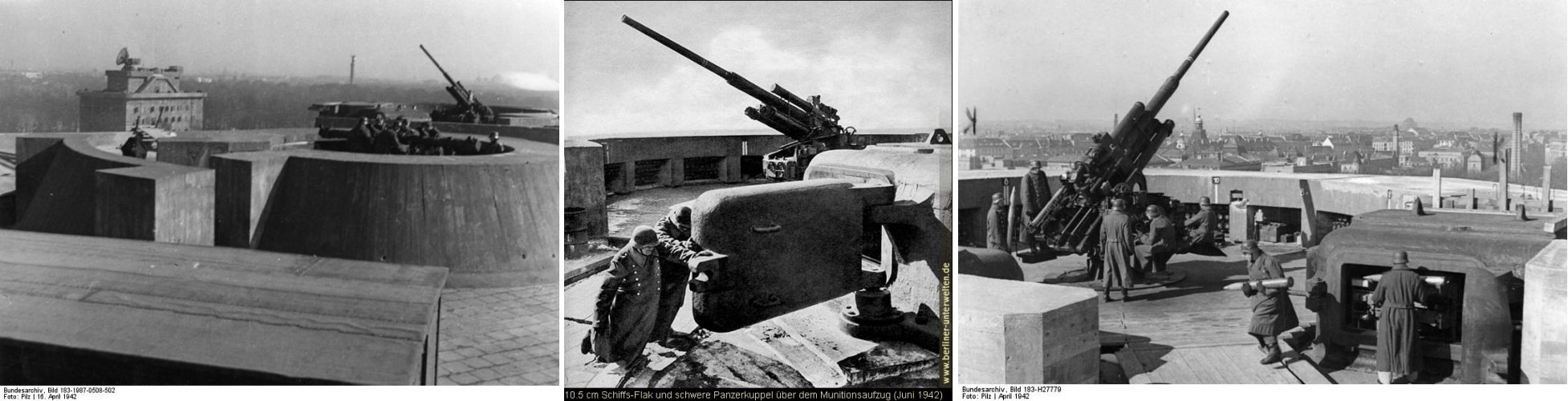

В августе 1940 года Гитлер санкционировал строительство т.н. «высоких бункеров», или «Flak Turme», которые также служили убежищами для гражданского населения и позициями для тяжёлой зенитной артиллерии. Эти зенитные башни были самыми большими противовоздушными укрытиями и позициями зенитных орудий, построенными в Германии или где-либо ещё в то время. Их спроектировал А.Шпеер (между прочим, используя в качестве руководящего документа наброски, выполненные самим «великим фюрером Германской нации» - эскиз первого дизайна башен выполнен его рукой), а построила башни «Организация Тодта». В Берлине, Гамбурге и Вене они строились парами: на одной устанавливались орудия противовоздушной обороны, а на другой – оборудование для управления артиллерийским огнём. Из первых четырёх башен три были построены в Берлине и одна в Гамбурге. После того, как первоначальный проект был усовершенствован, ещё две башни возвели в Гамбурге и две в Вене. Башни в Вене, как и башни в Бремене были построены лишь осенью 1942 года. Михаэль Феодровиц, автор книги «The Flak Towers» приводит следующие технические характеристики башен: квадрат со сторонами длиной 60 метров для зенитной башни и 30 или 40 метров для башни управления огнём (в Гамбурге, впрочем эти параметры были увеличены); высота 25 метров, хотя башенные комплексы в Гамбурге и Берлине поднялись даже на 39 метров; расстояние между орудийной и командной башней от 300 до 500 метров; четыре позиции с угловыми орудийными башнями для тяжёлых зенитных орудий (изначально планировались спаренные установки 105-мм. морских орудий); лёгкие зенитные орудия - на башнях управления огнём.Одной из самых известных зенитных башен была башня в Берлинском зоопарке, завершённая в апреле 1941 года. Эта огромная конструкция состояла из семи уровней, включая цокольный этаж. Она была спроектирована для размещения 8000 человек, но, как сообщают, в ней могло разместиться в три раза большее количество людей. Она имела собственное водоснабжение, силовой генератор и пищеблок. Один из её уровней использовался для хранения произведений искусства из берлинских музеев, на другом находился госпиталь, располагавший оборудованными операционными. Зенитные расчёты, общая численность которых приближалась к трём сотням человек, располагались почти на самом верху. Тяжёлые зенитные орудия устанавливались на крыше в каждой из четырёх открытых сверху бетонированных башен. По некоторым источникам, первоначально использовались зенитные орудия калибра 20 мм., 37 мм. и 88 мм. Ещё большее количество малокалиберной артиллерии было размещено на своеобразном «балконе», под большими орудиями. Год спустя зенитки калибра 88 мм. были заменены на спаренные 128 мм орудия Тяжелобронированные своды, прикрывающие подъёмники боеприпасов были расположены рядом с каждой орудийной позицией. В центре, в углублении, помещался дальномер. Зенитно-артиллерийская башня соединялась с башней управления огнём с помощью тоннелей, в которых к тому же были проложены коммутационные кабели. Башня управления огнём – одновременно и командный центр – служила штабом 1-й зенитно-артиллерийской дивизии, а на её крыше был установлен радар «Вюрцбург».Три комплекса зенитно-артиллерийских башен в Берлине были расположены таким образом, что формировали треугольник, защищавший внутреннее пространство. Аналогичная схема была спроектирована для Гамбурга, Вены и Бремена. Работы в Гамбурге начались только осенью 1942 года. Комплексы зенитных башен в Гамбурге не были одинаковыми; кроме того, третий комплекс так и не был завершён. Хайлигенгайстфельдская башня, обозначаемая как зенитно-артиллерийская башня IV, была похожа на башни в Берлине и могла вместить до 18 000 гражданских лиц. Вильгельмсбургская башня, или зенитно-артиллерийская башня V, относилась ко второму поколению башен и отличалась большими орудийными башнями на каждом углу крыши, что делало её похожей на массивную средневековую крепость. Только внутренняя часть этих позиций была открыта, напоминая отверстие во втулке. Такая конструкция обеспечивала максимальную защиту для расчета и боеприпасов. В центре сооружения размещался вращающийся подъёмный кран. В Вене башенные комплексы были построены в Аренбергском парке, в монастыре и Аугартене, образуя треугольник, защищавший культурный центр города. Большая часть работ была проделана иностранными рабочими. Последняя башня была начата и завершена в первой половине 1944 года. Башни в монастыре и в Аугартене отличались по конструкции от башни в Аренберге. Обе они имели форму шестнадцатигранника диаметром 43 метра. Четыре тяжёлых зенитных орудия располагались на крыше внутри собственных башен. Округлые орудийные башни были оснащены бронированной крышей с отверстием, которое позволяло орудиям вести огонь и изменять угол возвышения, в то же время крыша обеспечивала защиту всего орудийного расчёта.Три комплекса зенитно-артиллерийских башен в Берлине были расположены таким образом, что формировали треугольник, защищавший внутреннее пространство. Аналогичная схема была спроектирована для Гамбурга, Вены и Бремена. Работы в Гамбурге начались только осенью 1942 года. Комплексы зенитных башен в Гамбурге не были одинаковыми; кроме того, третий комплекс так и не был завершён. Хайлигенгайстфельдская башня, обозначаемая как зенитно-артиллерийская башня IV, была похожа на башни в Берлине и могла вместить до 18 000 гражданских лиц. Вильгельмсбургская башня, или зенитно-артиллерийская башня V, относилась ко второму поколению башен и отличалась большими орудийными башнями на каждом углу крыши, что делало её похожей на массивную средневековую крепость. Только внутренняя часть этих позиций была открыта, напоминая отверстие во втулке. Такая конструкция обеспечивала максимальную защиту для расчета и боеприпасов. В центре сооружения размещался вращающийся подъёмный кран. В Вене башенные комплексы были построены в Аренбергском парке, в монастыре и Аугартене, образуя треугольник, защищавший культурный центр города. Большая часть работ была проделана иностранными рабочими. Последняя башня была начата и завершена в первой половине 1944 года. Башни в монастыре и в Аугартене отличались по конструкции от башни в Аренберге. Обе они имели форму шестнадцатигранника диаметром 43 метра. Четыре тяжёлых зенитных орудия располагались на крыше внутри собственных башен. Округлые орудийные башни были оснащены бронированной крышей с отверстием, которое позволяло орудиям вести огонь и изменять угол возвышения, в то же время крыша обеспечивала защиту всего орудийного расчёта.Зенитно-артиллерийские башни: Берлин I Зоопарковая башня: завершена в апреле 1941 г., первоначально оснащалась 105 мм. орудиями; II Фридрихсхаймская башня: завершена в октябре 1941 г., оснащена 105 мм. орудиями; III Хумбольдтхаймская башня: завершена в апреле 1942 г., первоначально оснащалась 105 мм орудиями; С сентября 1942 г. по февраль 1943 прибыли 12 новых 128 мм орудий и Зоопарковая башня первой их получила на вооружение. Гамбург IV Хайлигенгайстфельдская башня: завершена в октябре 1942 г., оснащена спаренными 128 мм орудиями; V Вильгельмсбургская башня: завершена в октябре 1942 г; Вена VI Башня Аренбергского парка: завершена в октябре 1942 г., первоначально оснащена орудием калибра; 105 мм, в январе 1944 г. оно было заменено спаркой 128 мм; VII Монастырская башня: завершена в сентябре 1943 г., оснащена 128 мм орудием; VIII Аугартенская башня: завершена в 1944 г., оснащена 105 мм орудием.

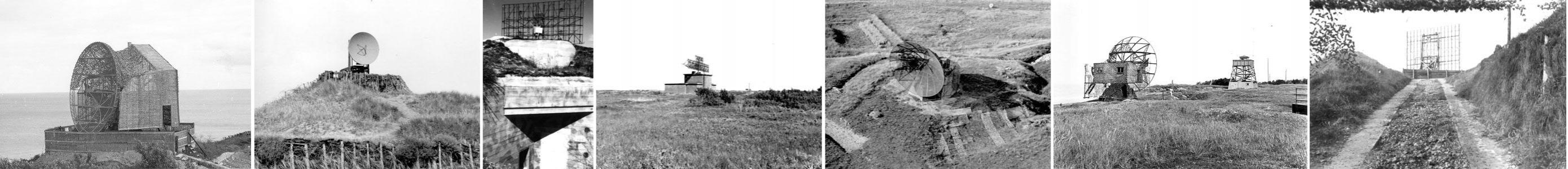

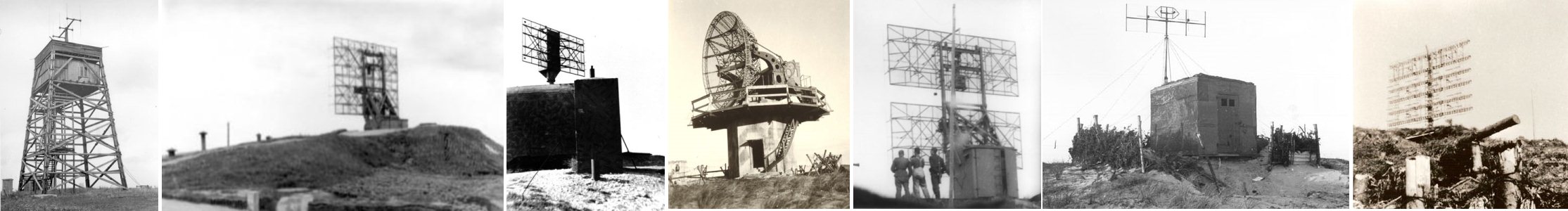

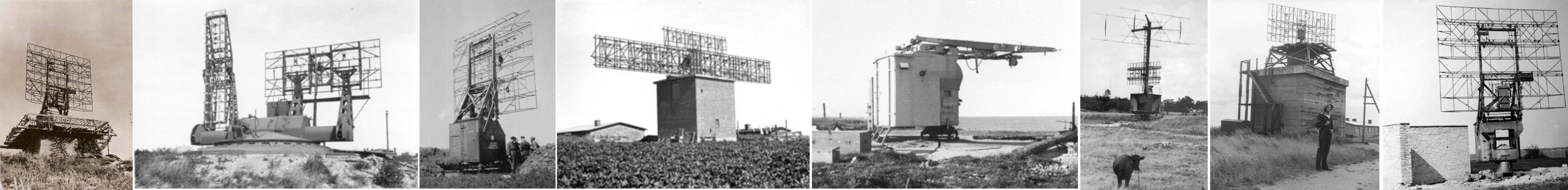

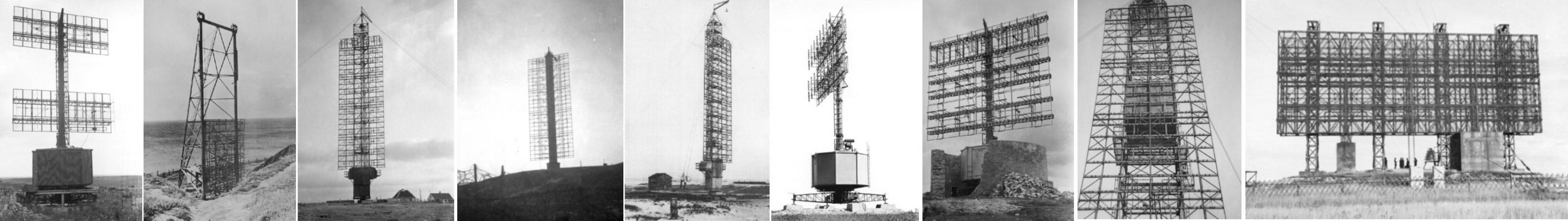

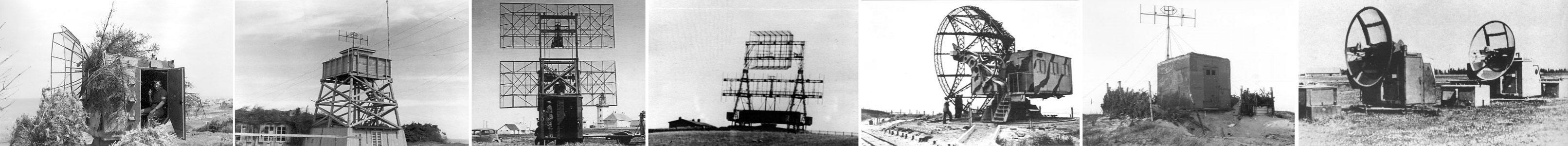

Не менее активно немцы разрабатывали радары для системы ПВО (наземного базирования). Первые РЛС были приняты на вооружение еще в 1940 году, а к концу второй мировой войны зенитчики располагали 15 образцами этих устройств, обозначавшихся индексом FuMo (Funkmessortung — буквально «Радиоопределитель местоположения»). Первым из них стало достаточно примитивное панорамное устройство раннего обнаружения FuMo 36 «Freyz» (А1). Впоследствии фирма «Lorenz» разработала навигационные РЛС FuMo 39L и 40L, которые, кроме своей основной задачи, ограниченно применялись и для управления огнем зенитной артиллерии. Самым распространенным радиолокатором стал FuMo 39Т «Wuerzburg» (FuMo 62) модификаций A - D. Всего выпущено около 4000 единиц. В центре его сплошной чашевидной антенны (диаметр 3 метра) на кронштейне размещался конический циркулирующий диполь с крышкой. Антенна устанавливалась на тумбовой опоре с крестовидным основанием и имела угол вращения 360 градусов. На основании опоры размещались передатчик, приемник, органы питания в сетчатом кожухе и места для расчета из трех человек. Наводчик размещался справа; в его распоряжении находились педали и маховик для горизонтального и вертикального наведения антенны. Масса прибора составила 1500 кг, его транспортировка осуществлялась с помощью двух полугусеничных транспортеров Sd.Kfz. 10 на одноосных прицепах Sonderanhaenger 104. Первые экземпляры радара «Вюрцбург» могли вычислять расстояние до цели с точностью до 80-120 метров. Этот показатель был признан недостаточным и впоследствии прибор стали комплектовать так называемым «устройством D» (D-Zusatz).Модернизированы были и приборы наведения. Эти меры позволили увеличить точность определения пространственных координат цели до 25-40 метров. Вместо телефонной связи с позициями артиллерии впоследствии применили электронную систему передачи информации. Вслед за «Вюрцбургом» последовали радары FuMo 40Т «Mainz» (FuMo 63) и FuMo 41Т «Mannheim» (64)у Последний имел большие, чем у предшественников, габариты и массу (2200 кг). В походном положении его перевозили на двух прицепах Sd.Anh.204. Общее устройство в целом аналогично образцу 39Т, расчет три человека. Рабочие места расчета закрывались брезентовым тентом.Еще большие размеры имела РЛС FuMo 65 «Wuerzburg Gigant», применявшаяся для управления огнем так называемых «зенитных башен» и железнодорожных зенитных батарей (в особенности вооруженных 128-мм спаренными зенитками FlaK 42Z). Диаметр антенны этого прибора достигал 6,5 метров, а расчет размещался в специальной трехместной кабине. Радары устанавливались на стационарном бетонированном основании и имели возможность кругового вращения.Прочие образцы РЛС: FuMo 64 «Anspach», 74 «Kulm», 75, 76 «Marburg» и 77 «Marburg V», более совершенные, чем описанные выше, появились в самом конце войны и не получили широкого распространения. С 1944 года однотипные радары по несколько штук стали сводить в батареи, чтобы повысить точность измерений. Немцы также разработали несколько радиолокационных приборов, призванных преодолевать поставленные англичанами помехи: «Taunus», «Wuerzlaus», «Tastlaus» и «Windlaus». Хотя половина всех электротехнических заводов Германии занималась производством радиолокационного оборудования для ПВО, «войну радаров» Германия безоговорочно проиграла, так как все основные типы немецких РЛС (авиационных, сухопутных, морских) значительно уступали соответствующим британским. (1-фото)FuMO 214, FuMO 11 Renner, FuMO 4, FuMG 404, FuMO 15 Scheer, FuMO 15 Scheer, FuMO 5. (2-фото)FuMB 11, FuMB 4+5, FuMG 39G, FuSAn 724/725, FuSE 65, FuMB 21, FuSE 64T Mannheim der Serie A. ( 3-фото)Freya Egon 1, Freya Fahrstuhl, Wassermann M II, Wassermann S, Wassermann M I, Freya Egon II, Dreh-Freya, Wassermann M IV, Mammut F. (4-фото)FuSAn 733 Heinrich-Peiler, FuMO 5 FuMO-WN Hannover I, FuMO 3 auf V 174 zur Feuerleitung der MKB Hansted II, FuMO 214, FuMG 450 Freya AN, FuMB 21, FuMG 401 Freya LZ (Dreh-Freya). (5-фото )FuMG 451 Freiburg II (Freya-Flamme), FuMO 202 FlakLeit g zur Feuerleitung der FlaBttr Elisabeth, Freiburg II, FuMG 404 II, FuMO 301 Freiburg I, Freya Kцthen A, FuMO 4, Freya Flamme.

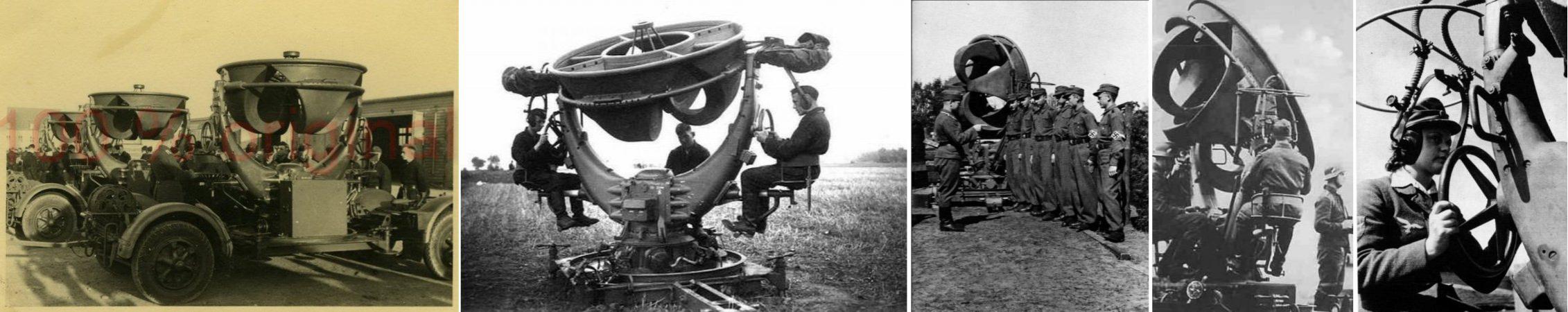

Звукопеленгатор, или Richtunghorer (RHH), дальность обнаружения звука самолетов от 5 до 12 км в зависимости от погоды и типа двигателя на самолёте. Каждому из наводчиков в уши подведены отдельные звуководы от соответствующей пары противоположных рупоров (стерео). Звуководы имеют одинаковую длину, поэтому, если пара рупоров направлена не точно на источник звука, у наводчика возникает ощущение, что звук приходит не спереди, а сбоку (у второго номера расчёта - выше или ниже). Вращая маховик своей плоскости и, соответственно, поворачивая рупоры, нужно было добиться чтобы звук казался приходящим точно по центру. Третий номер расчета снимал показания со шкал пеленга и угла места и передавал дальше по команде.

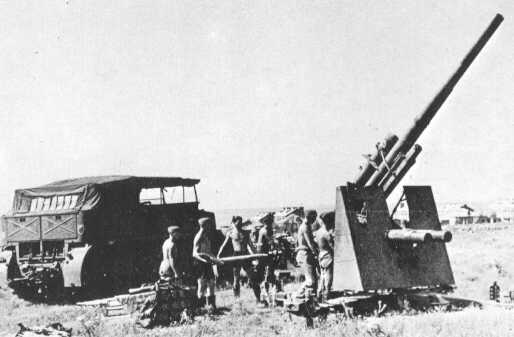

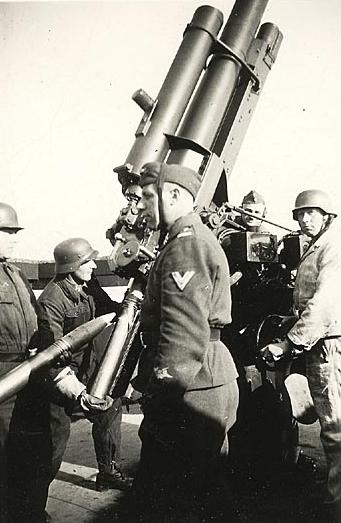

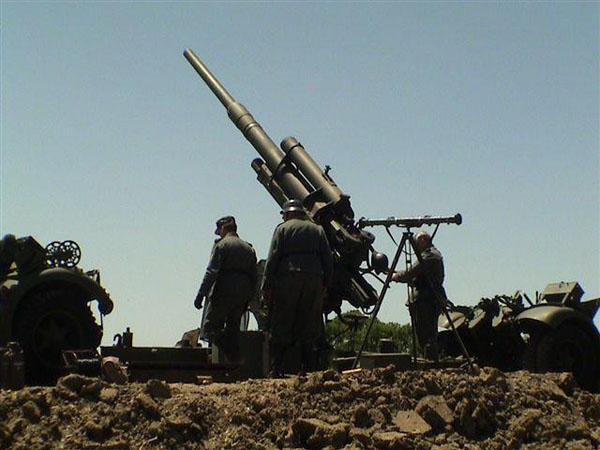

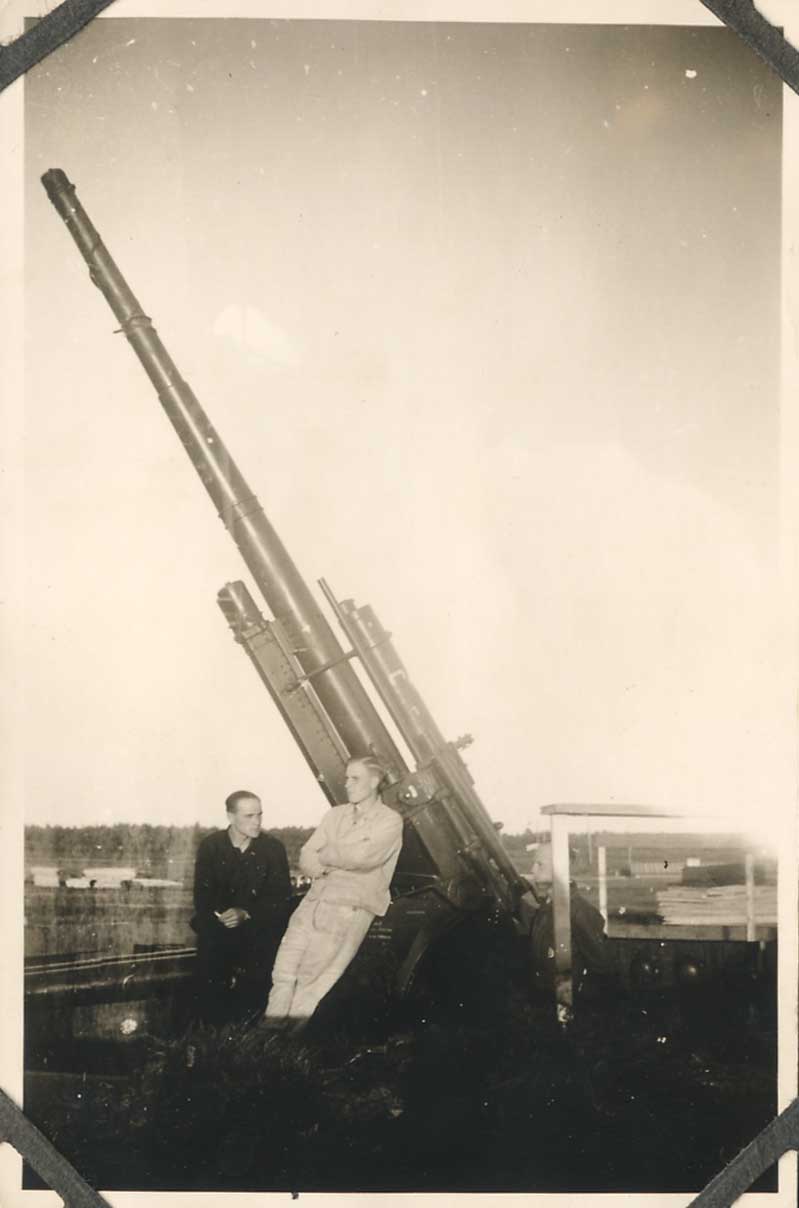

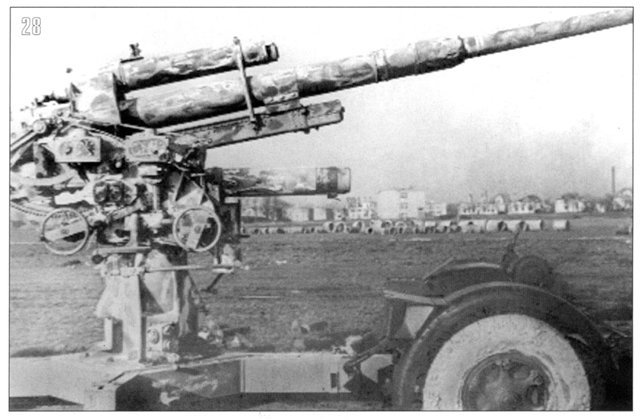

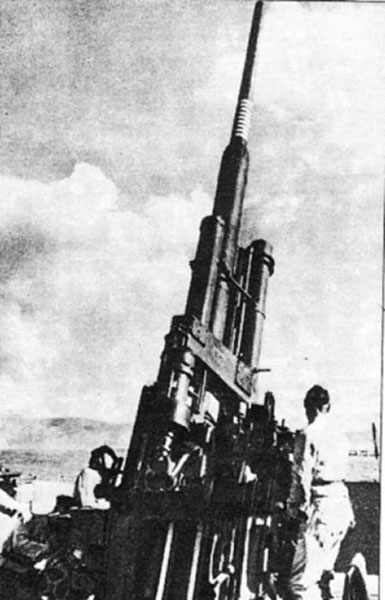

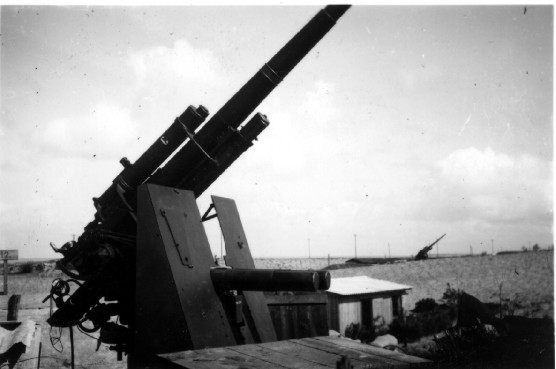

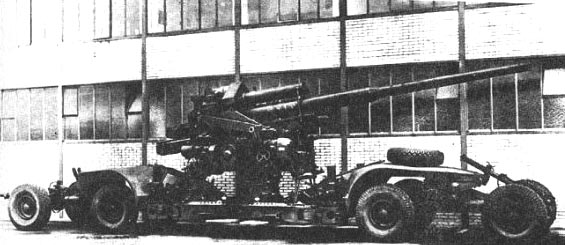

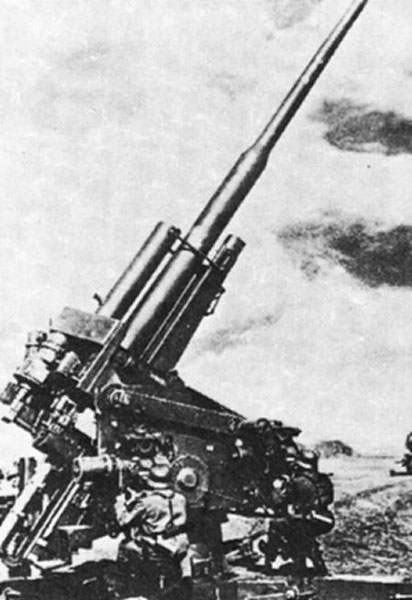

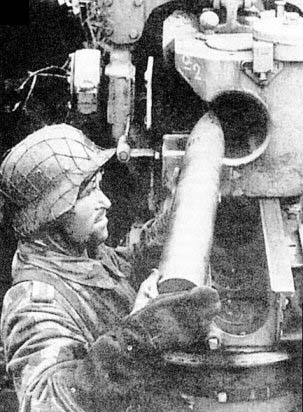

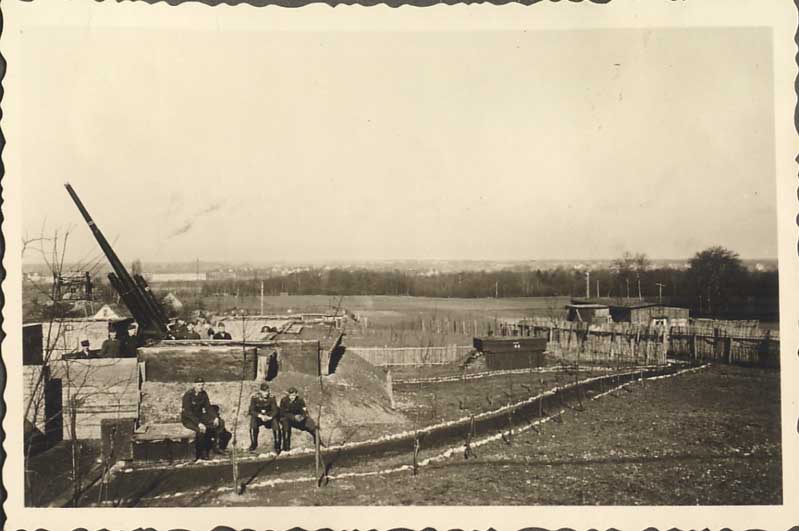

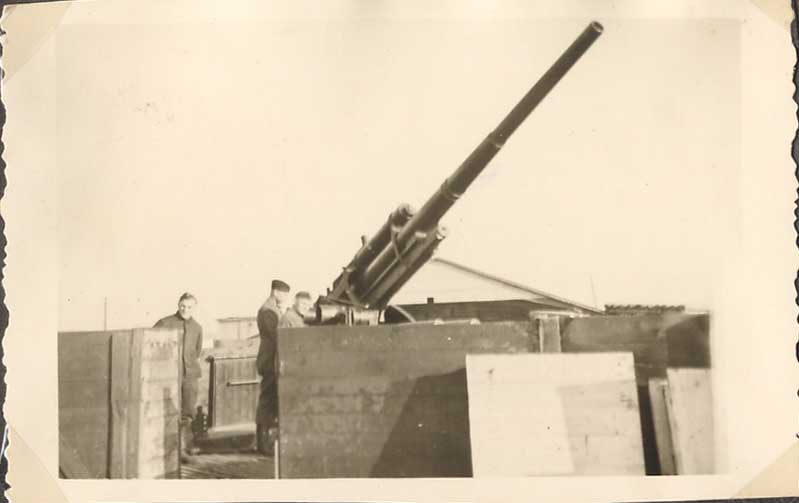

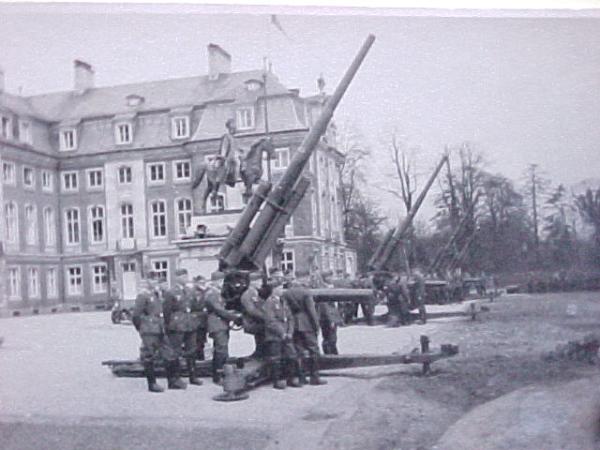

1)Flak-30 в боевом положении. 2)8,8-см зенитная пушка Flak-18/36 в Северной Африке. 3)Заряжающий 8,8-см пушки. 4)8,8-см зенитная пушка на огневой позиции.5)12,8-см зенитная пушка FlaK 40.

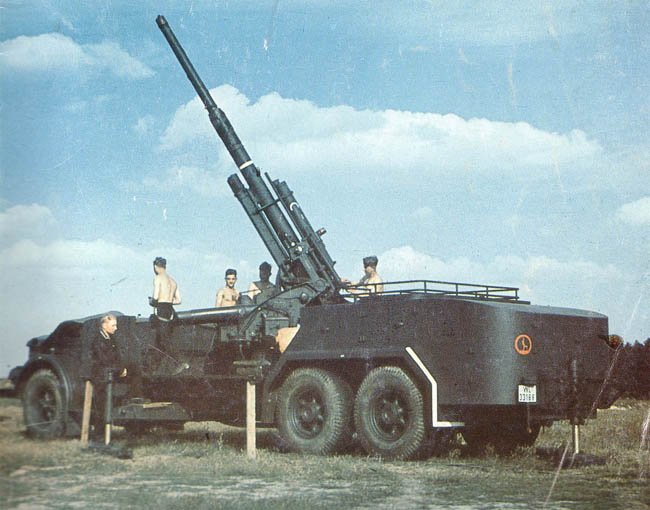

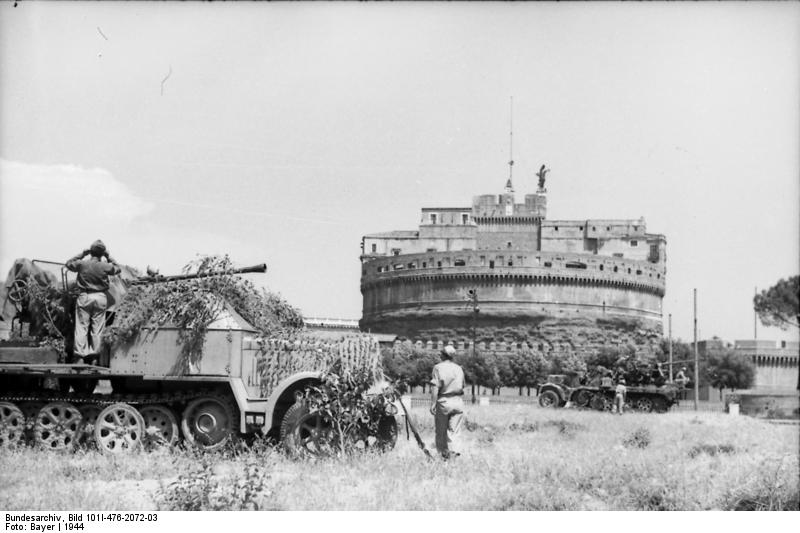

1)1-й батальон 42-го моторизованного зенитного полка интересен тем, что в его состав входило порядка 20 самоходных зенитных установок на базе девятитонного автобусного шасси Vomag, на которые ставили 88-мм зенитные пушки. Данный снимок сделан под Магдебургом в июле 1941г.2)Krupp L3H163 с аэродромными прожекторами подсветки производства Siemens-Schuckert Werke и генератором.

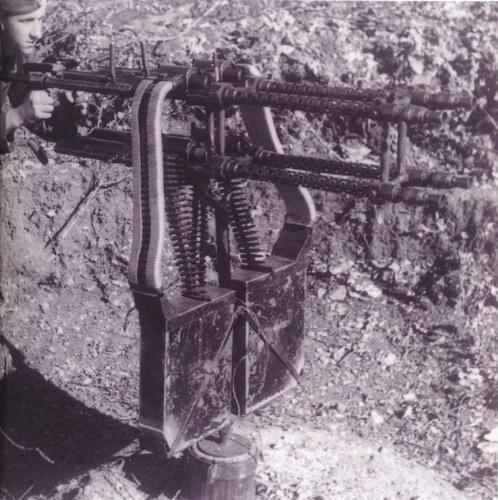

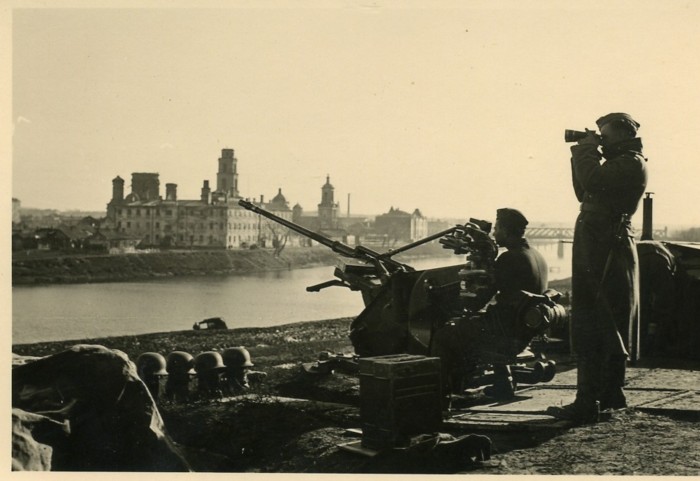

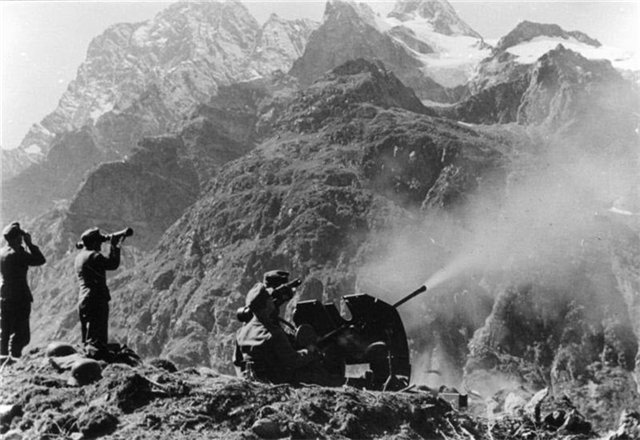

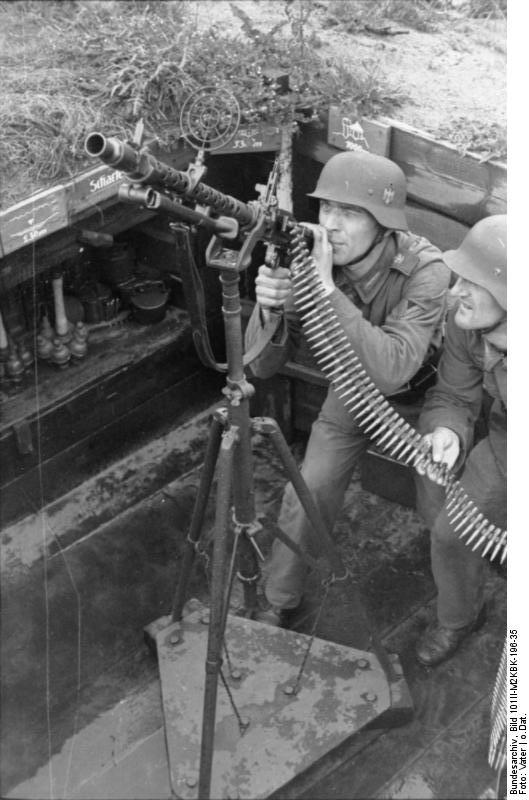

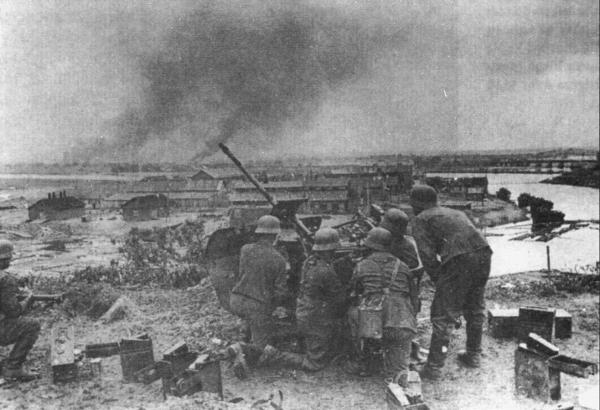

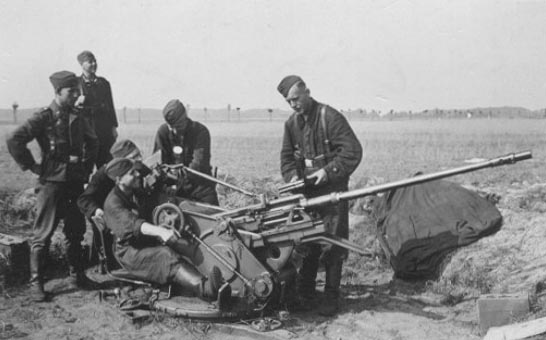

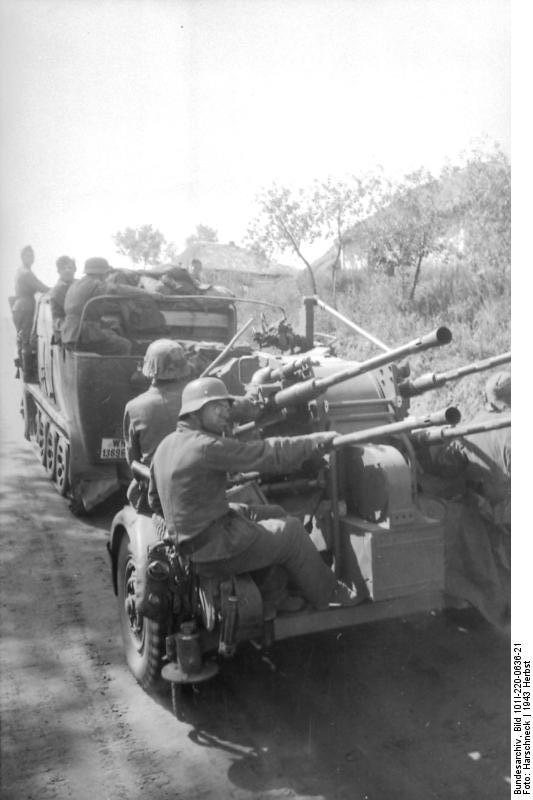

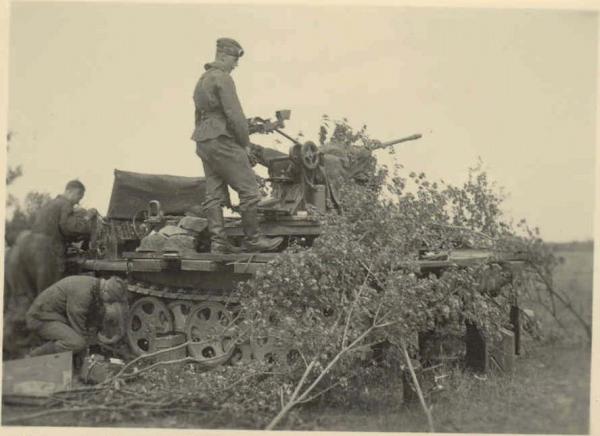

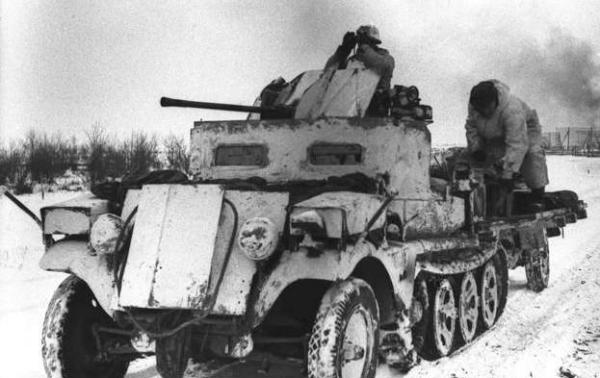

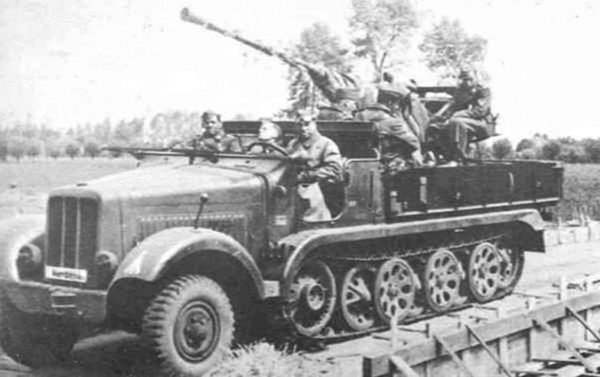

Пулемет MG был оснащен быстросменным стволом, что обеспечивало высокий темп стрельбы, при относительно небольшой массе оружия. В польской, норвежской и французской компаниях , расчёты ЗПУ обеспечивали вполне приемлемый уровень защиты подразделений от авиации противника. Зенитные пушки Flak.30/38
Возникли вопросы , на которые ответы поиском не нашел , помогите разобраться : 1. При ведении позиционных боев , на каком расстоянии от передовой траншеи находились зенитные батареи 20 мм и 88 мм ( примерно ) ? 2. Боевое построение зенитной батареи - по две установки или по четыре и на каком расстоянии одна от другой ?
