Пистолет Radom. WiS wz.35 (Р.35 (р)) под ММГ.

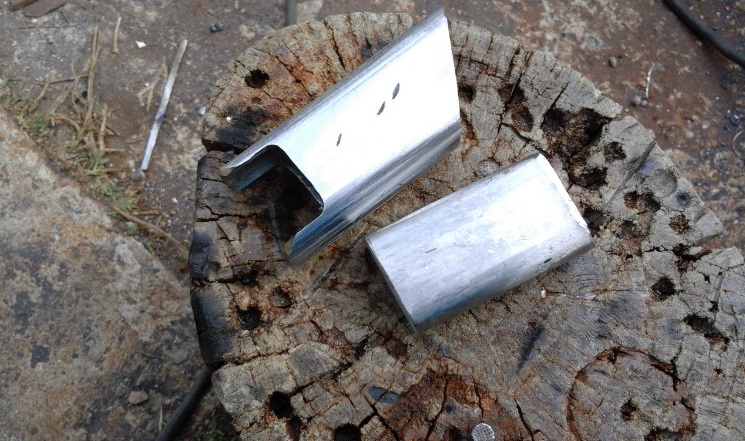

Стал загибать корпус. Обогнул грубо брусочек, отрезал лишнее для хорошего обжима брусочка. Металл не тонкий и без тисков гнётся с напрягом, молоток делает чудеса. Дальше подгонка.

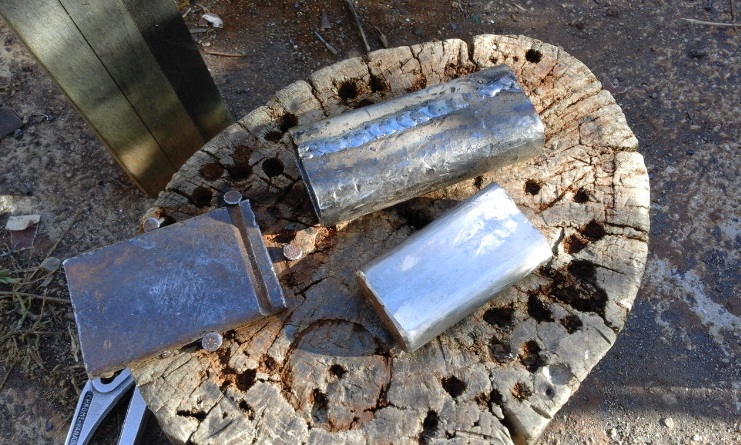

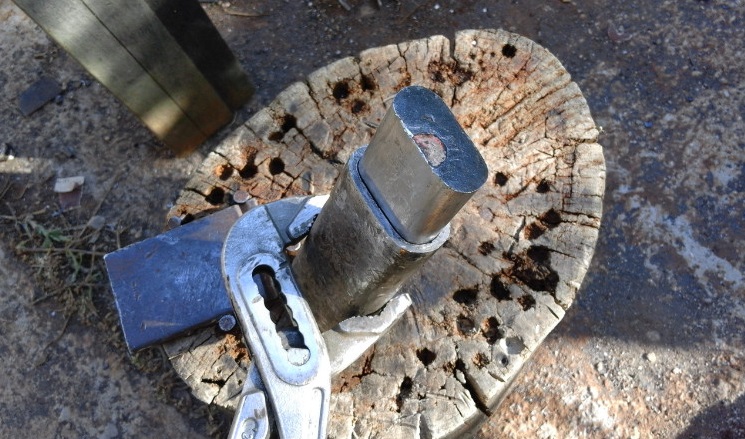

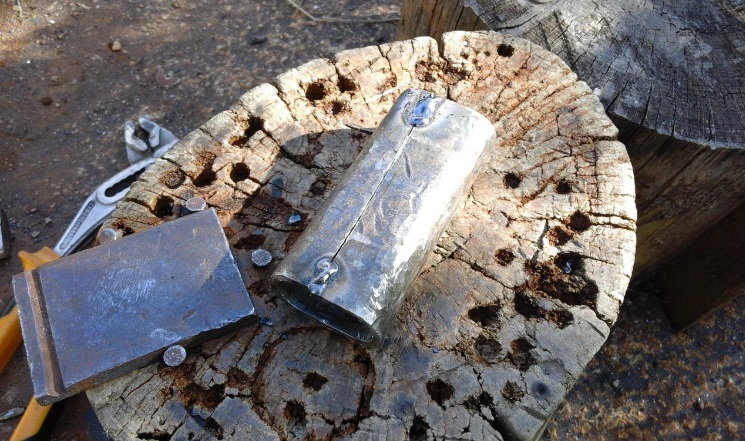

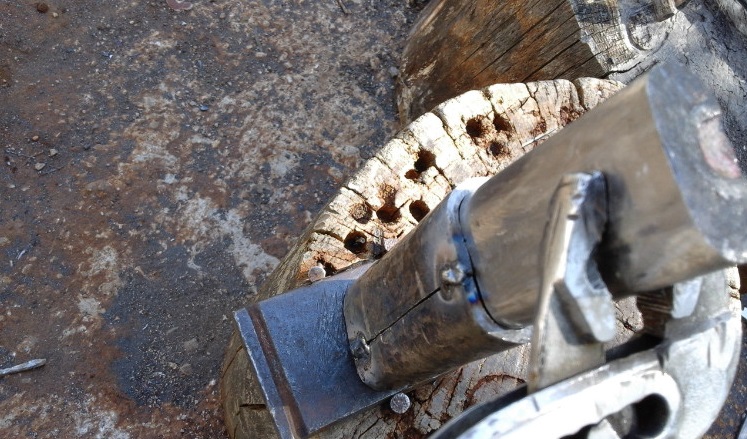

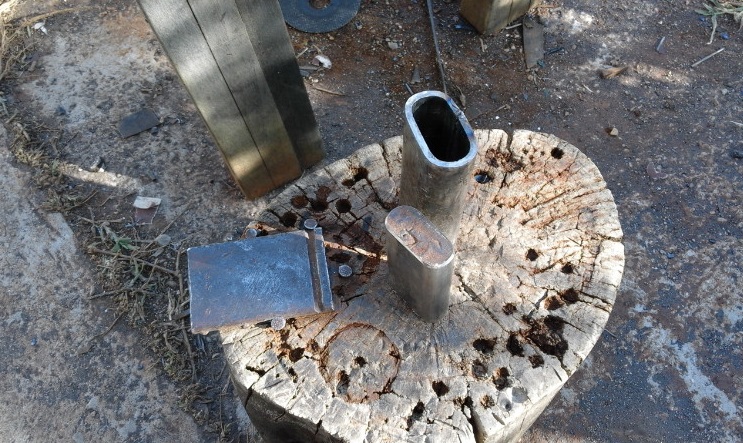

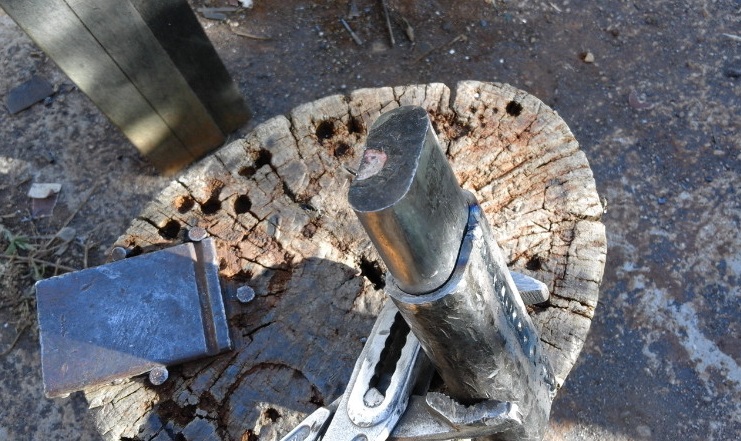

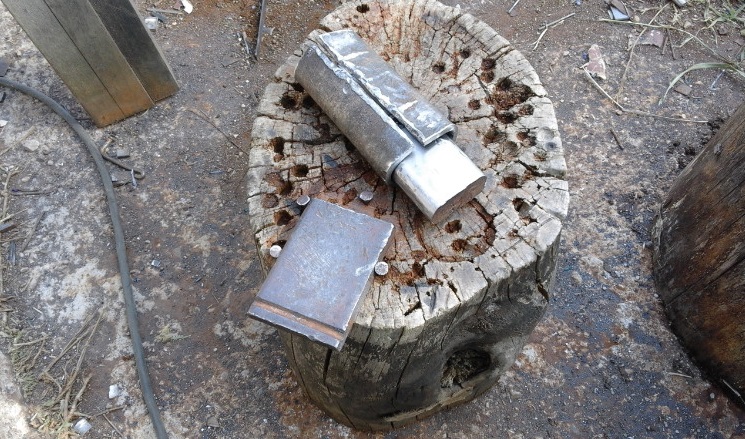

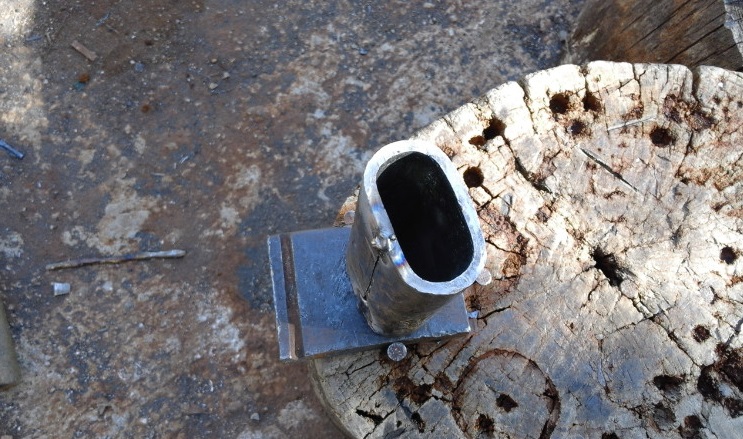

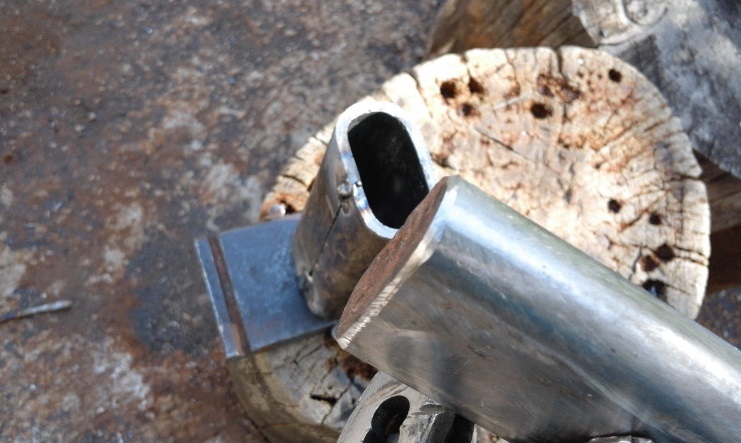

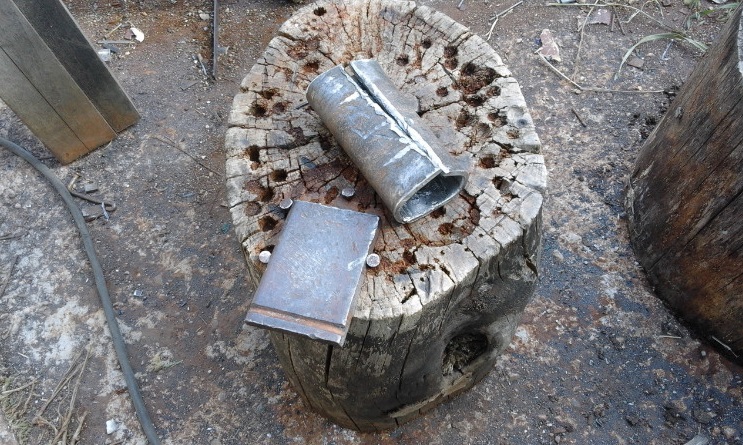

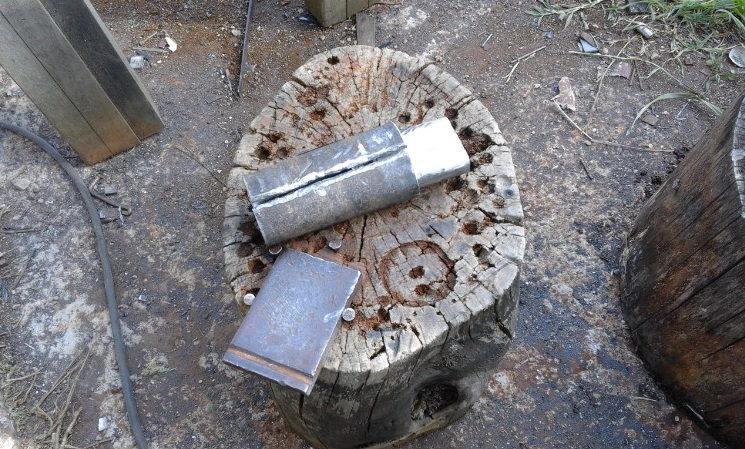

Следующий шаг, Подогнал корпус под брусочек и прихватил сваркой по краям. Дальше надание грубой формы. Делаю всё молотком на пне (командировка инструментом не балует). С одного конца брусочка снял фаску и по чуть чуть вбивал в корпус периодически простукивая по сторонам корпуса.
По сварке. Делал только по краям по той причине что так легче пригибать металл, он играет и нет такой жёсткости как была бы при полной приварке.

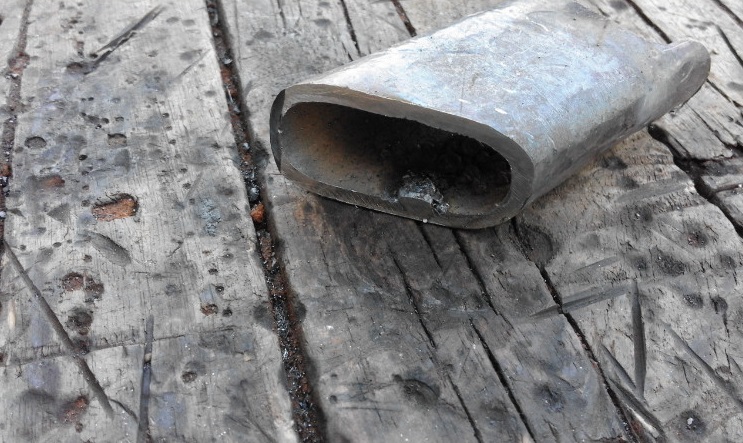

Проварил окончательно шов. Проверил брусочком. Пока всё в норме.

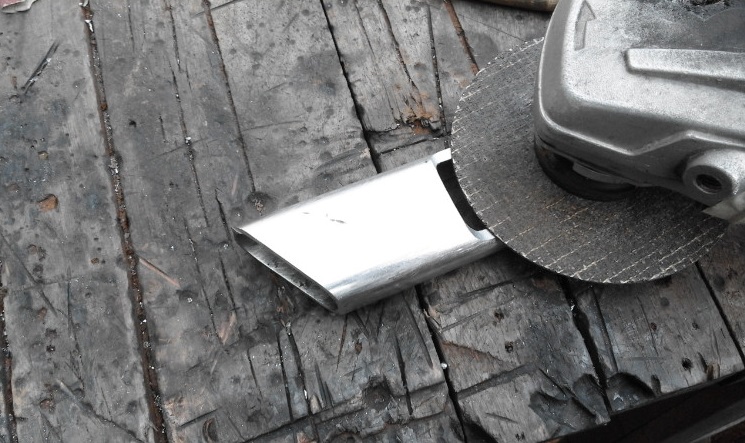

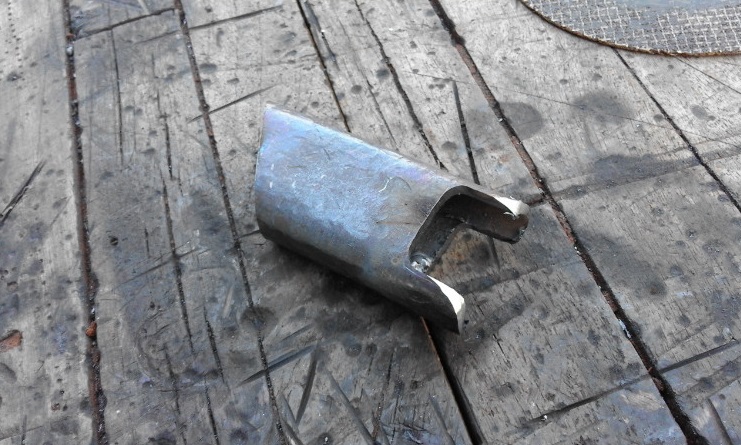

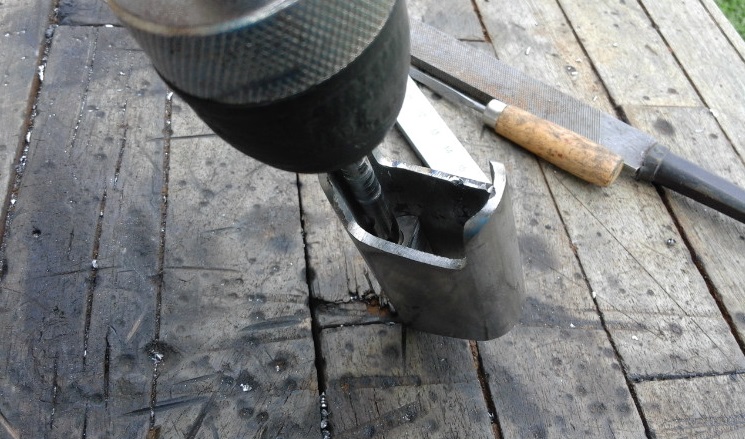

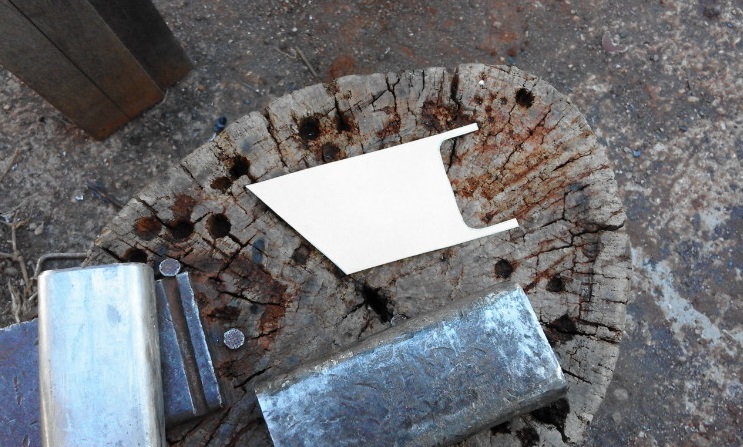

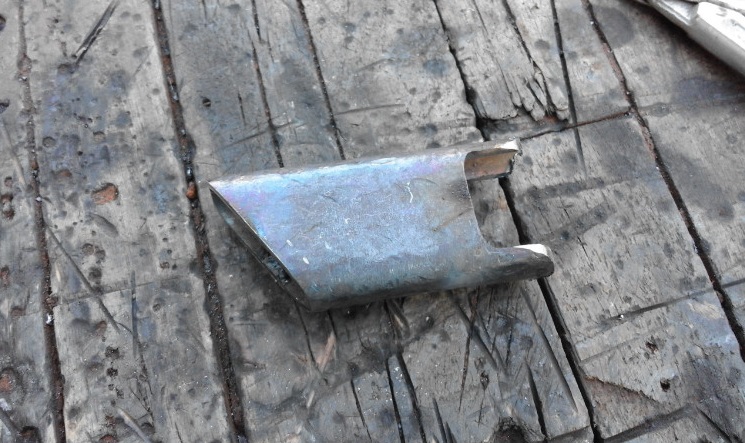

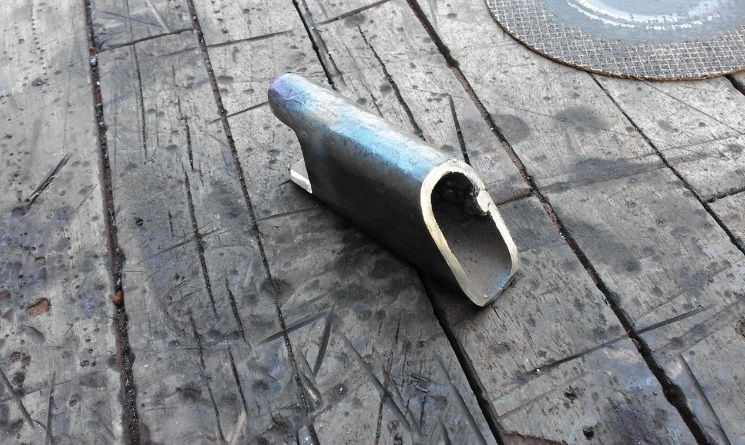

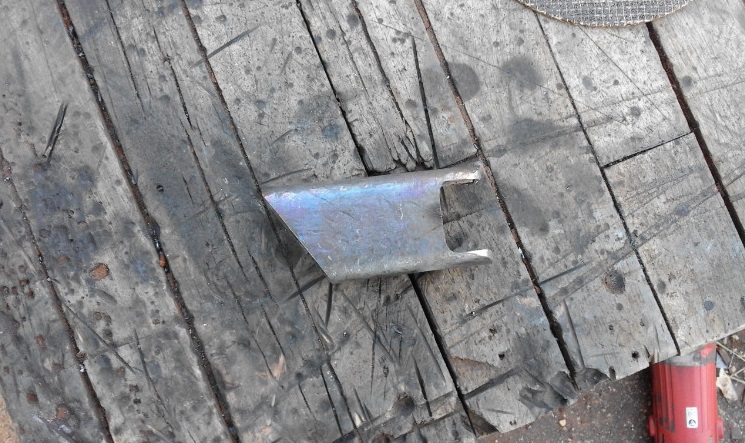

После того как стало ясно что форма готова и корпус нормально обхватывает вставку сделал шаблон, перенёс на заготовку, вырезал черновую форму. После того как вырезал форму, проварил шов в корпусе с внутренней стороны (просто так по феншую). хоть и не будет после сборки видна эта часть но для себя так приятней знать что там всё в норме.

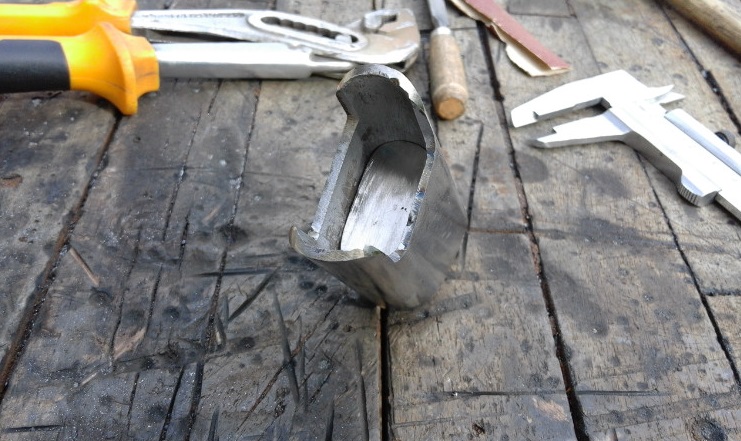

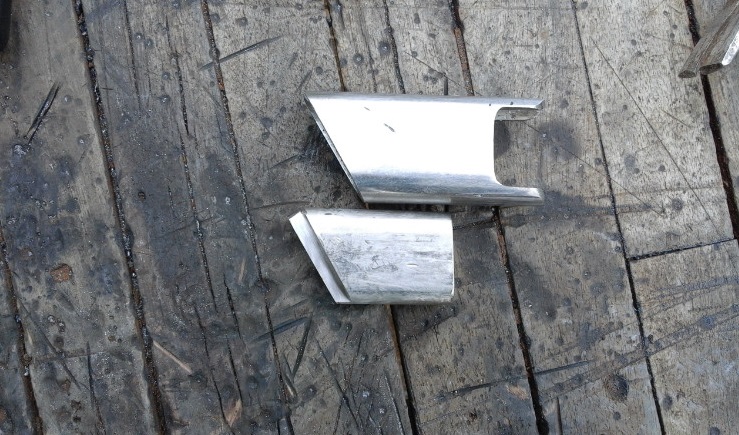

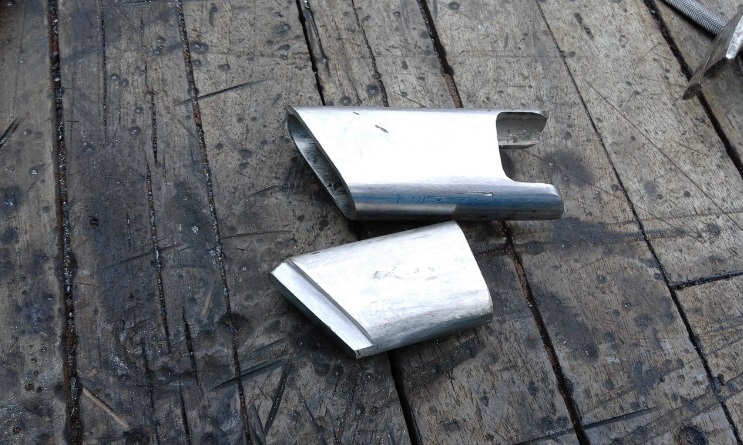

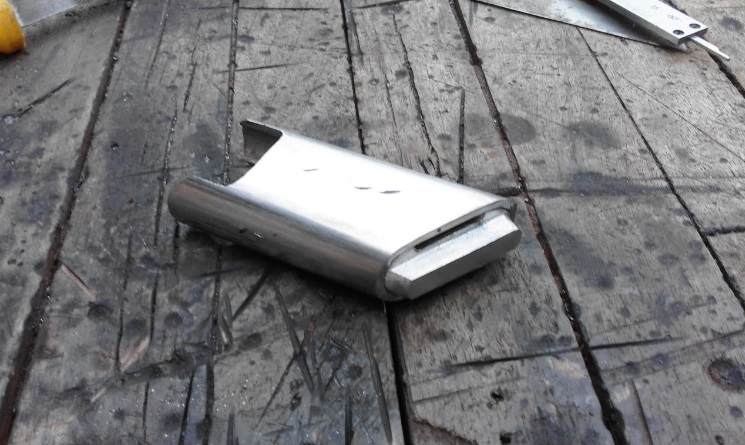

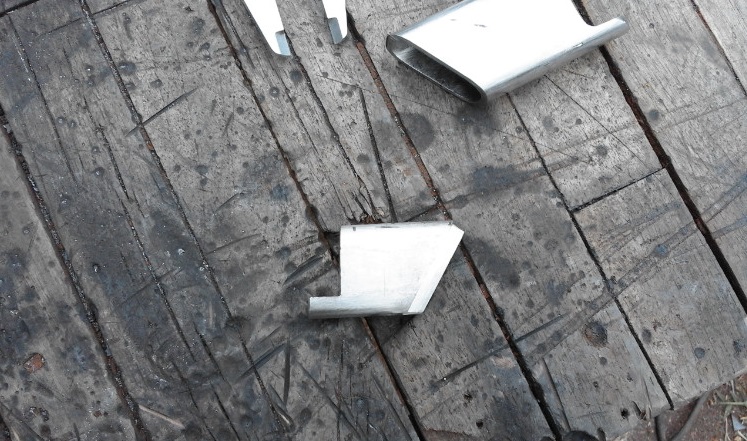

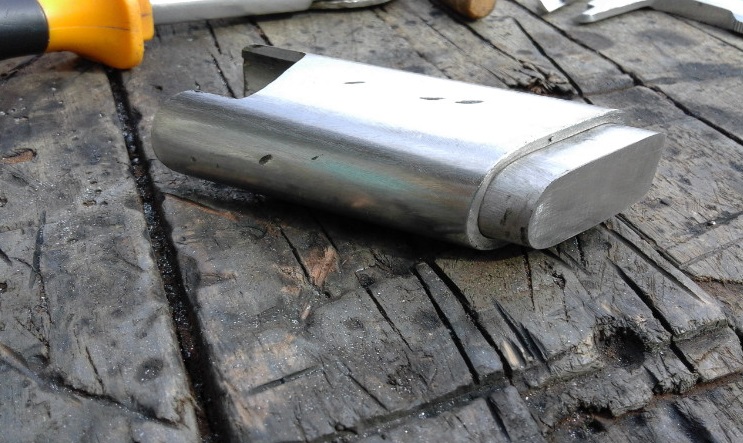

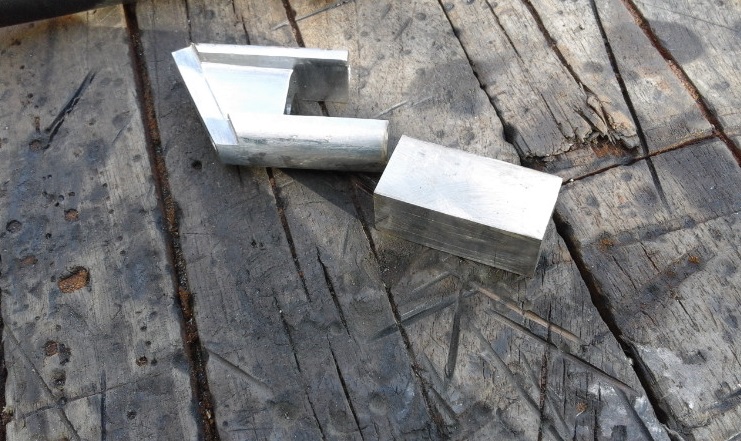

Зачистил сварку внутри корпуса, вставил внутреннюю часть, отрезал вставку в размер.

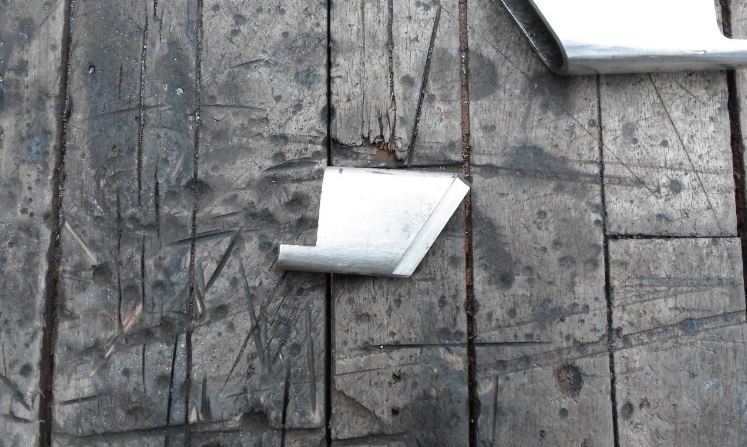

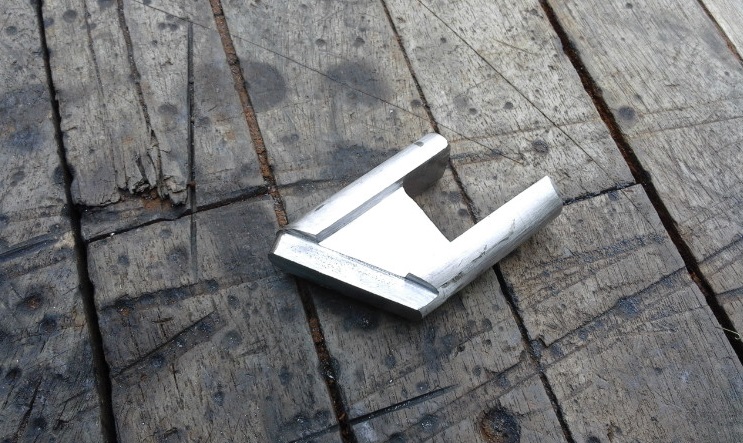

Выступ для фиксации. Черновая заготовка. Вырезал болгаркой.

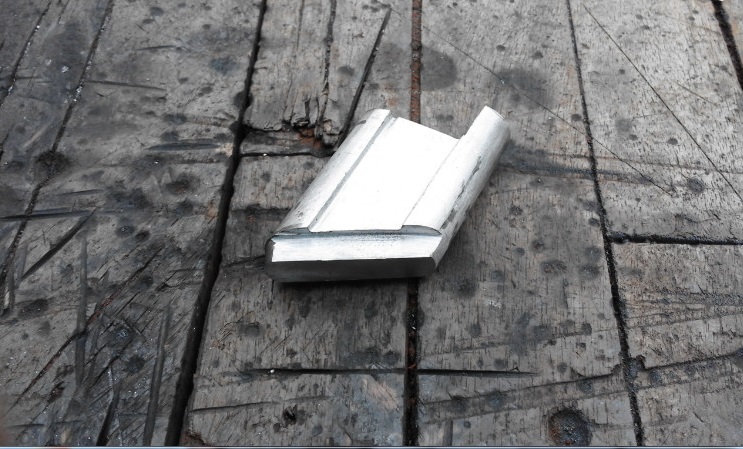

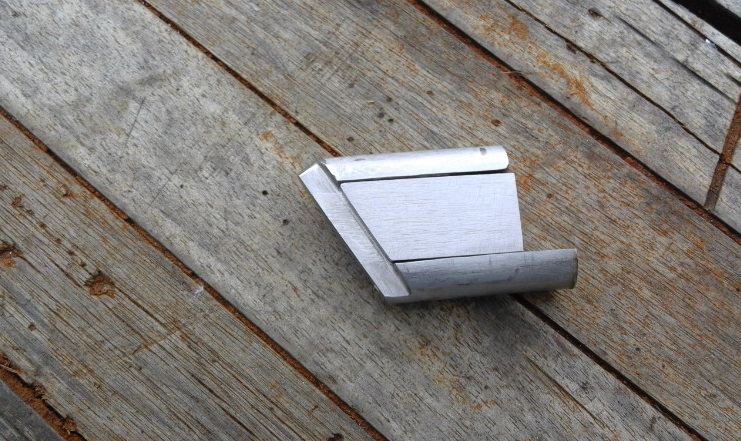

Внутренняя часть. Всё по ходу. Отрезал лишнюю верхнюю часть.



Нарезал болгаркой направляющие канавки для поджымов. Пока все работы черновые.

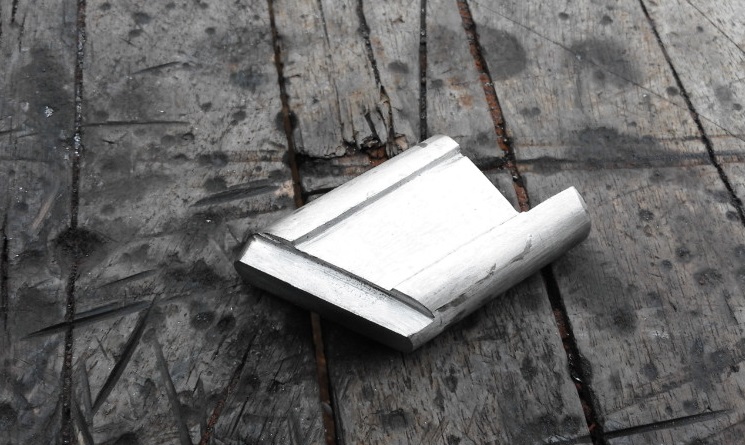

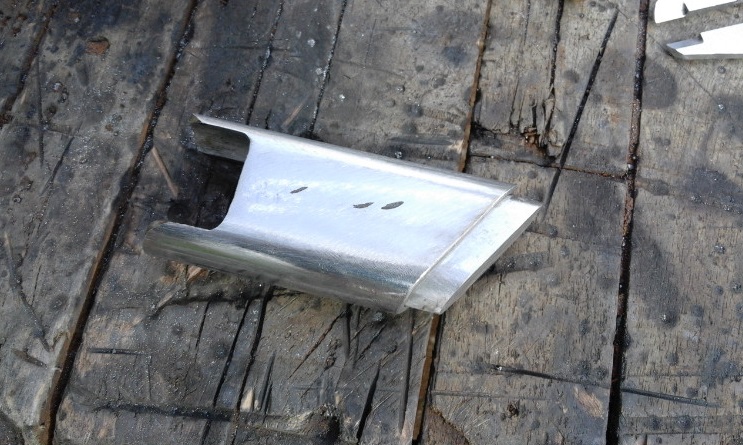

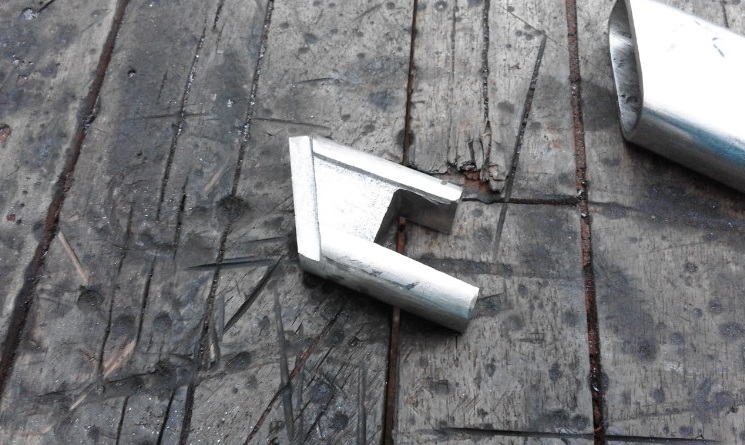

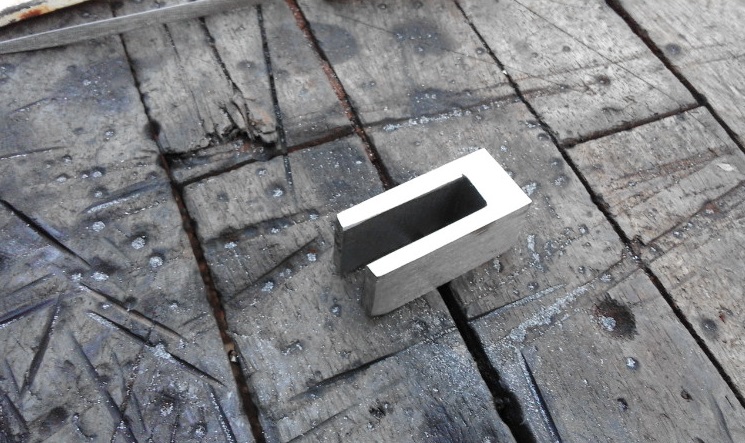

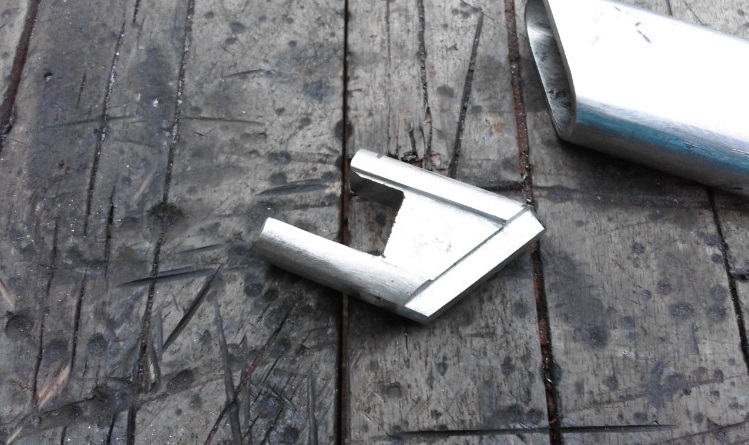

По направляющих канавках вырезал болгаркой центральную часть, путём стачивания. Всё пока в черновую.

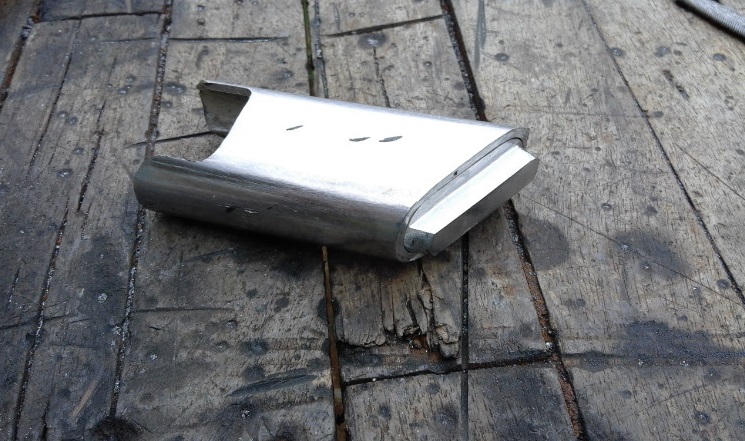

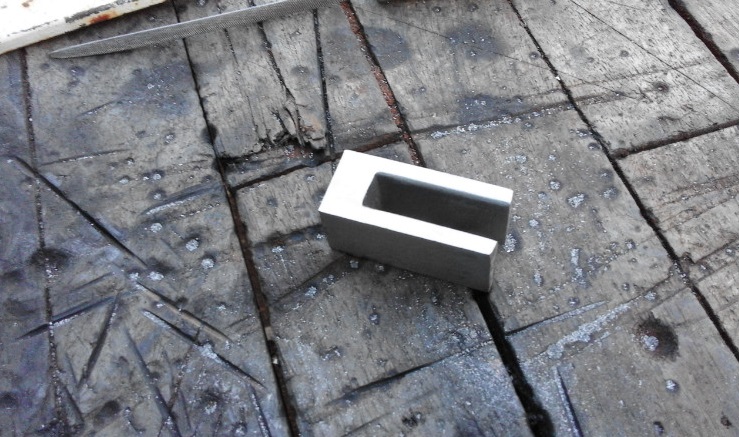

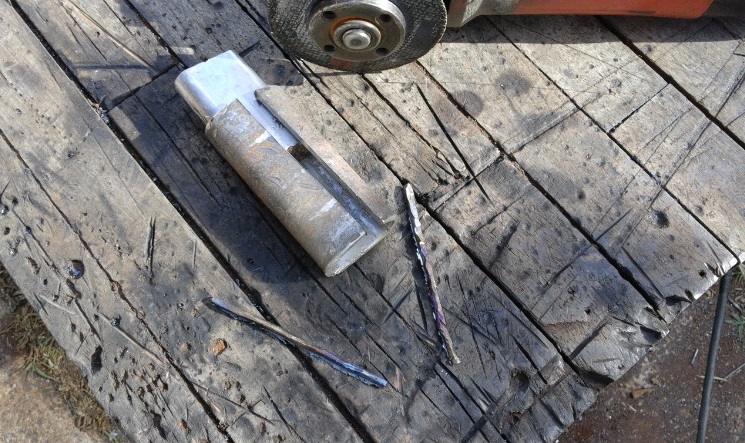

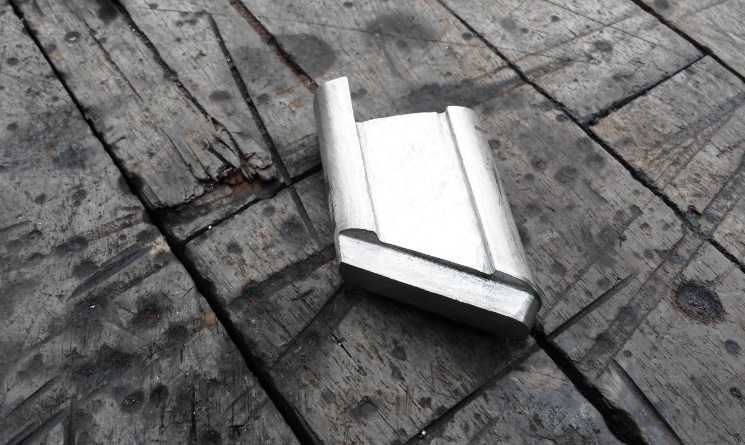

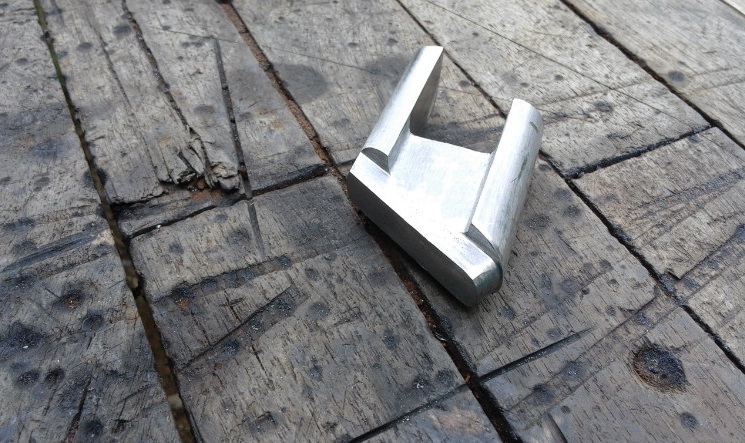

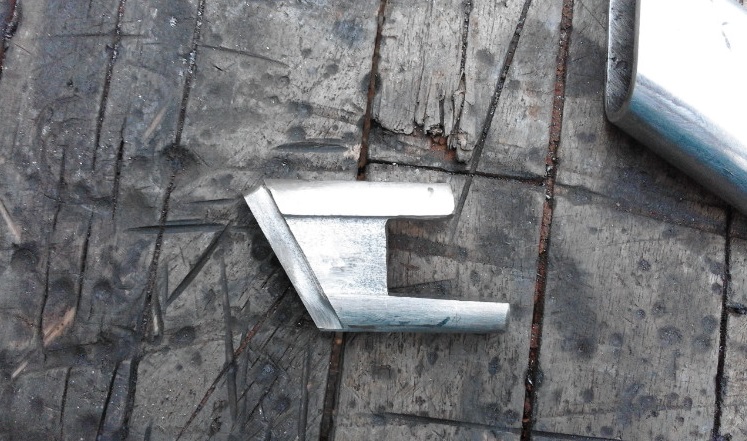

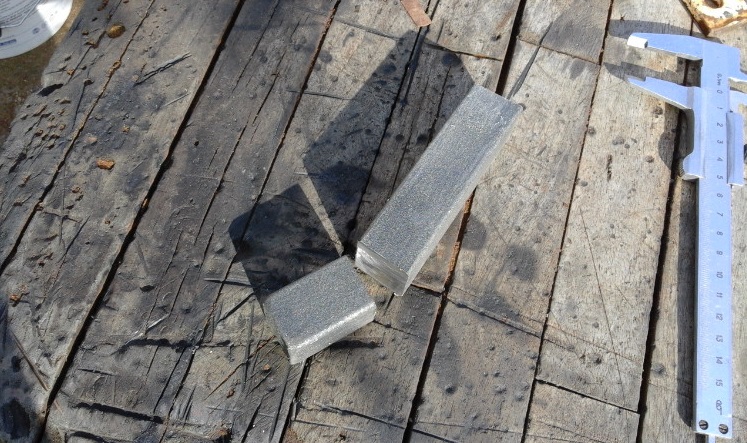

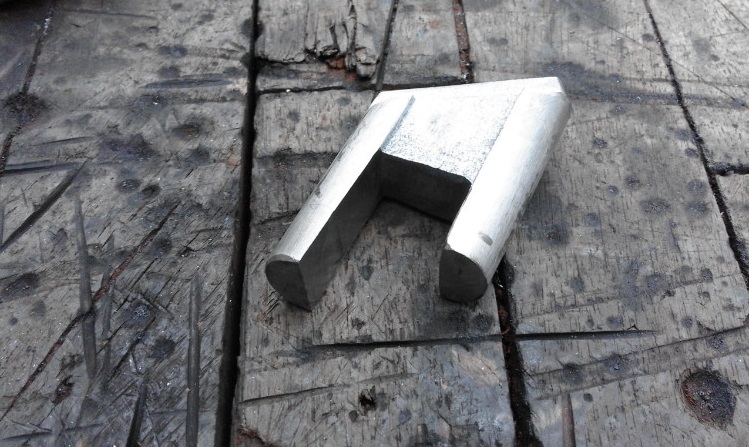

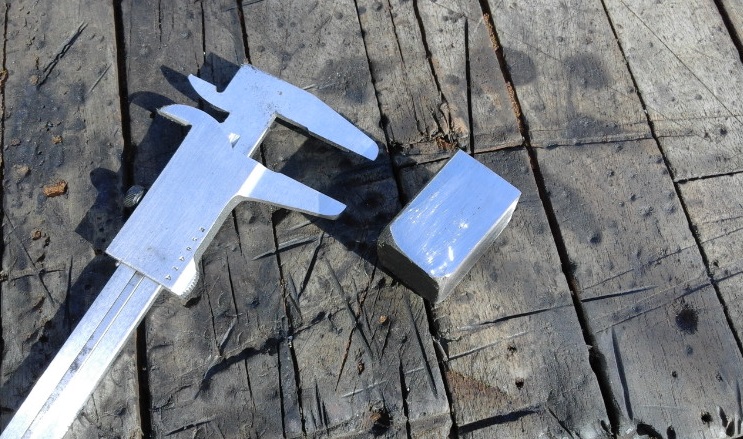

Очистка форм вставки. Дальше будет самое тяжёлое, сверление. Материал молот и очень крепкий, попотеть придётся.

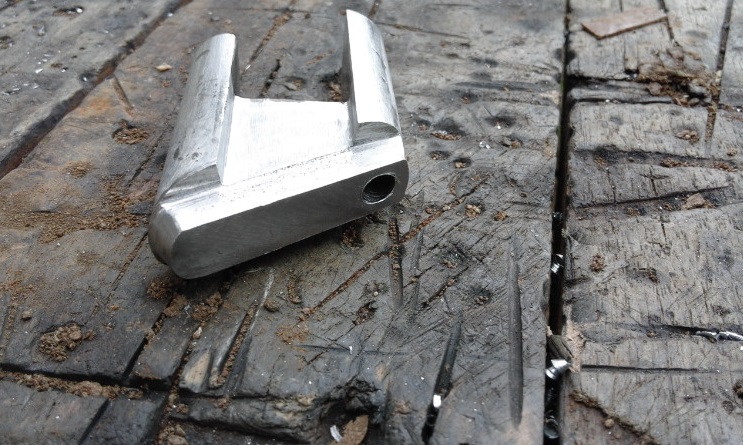

Посадочное место под пружинку. Три раза точил сверло, сделано.

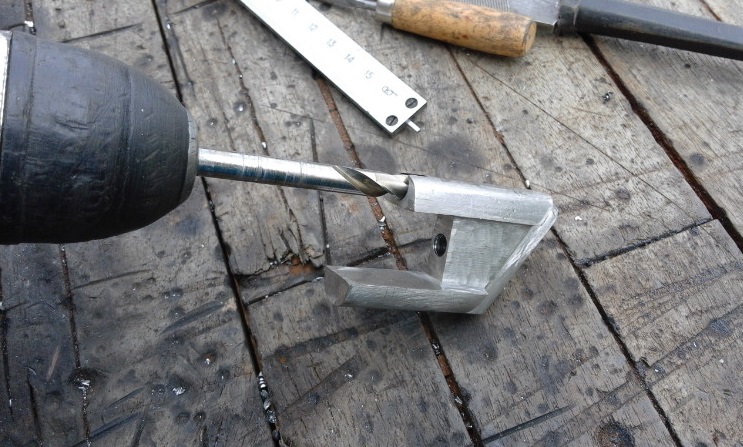

Верхнее сверление всего лишь для облегчения конструкции. Но всё же решил не отходить от схемы и сделал его. Высверливание использовал как тренировку перед самым длинным и ответственным нижним сверлением под фиксатор. Тренировка прошла успешно.

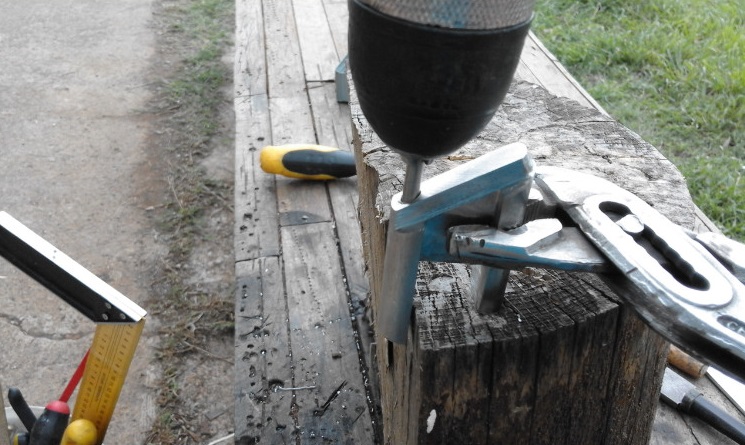

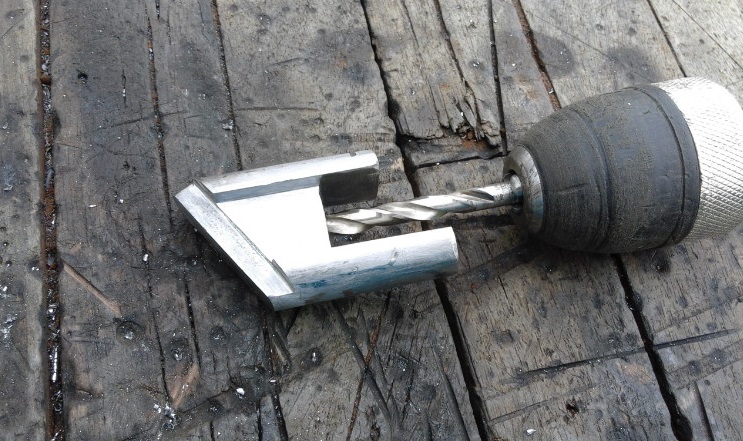

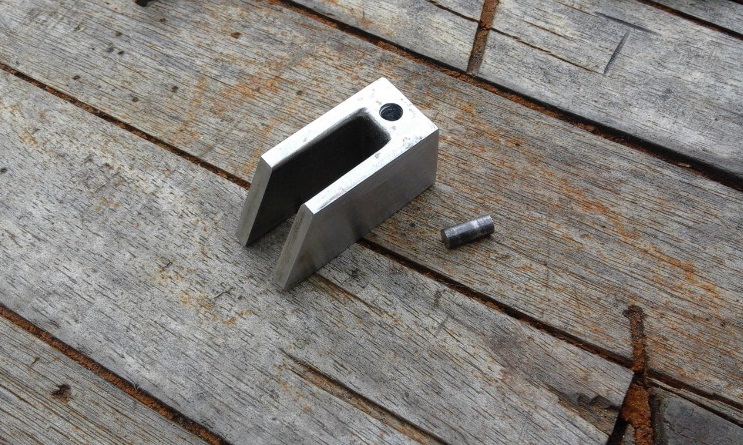

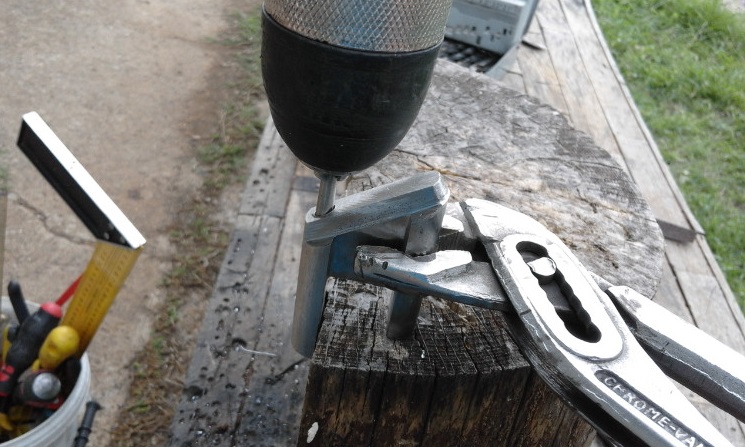

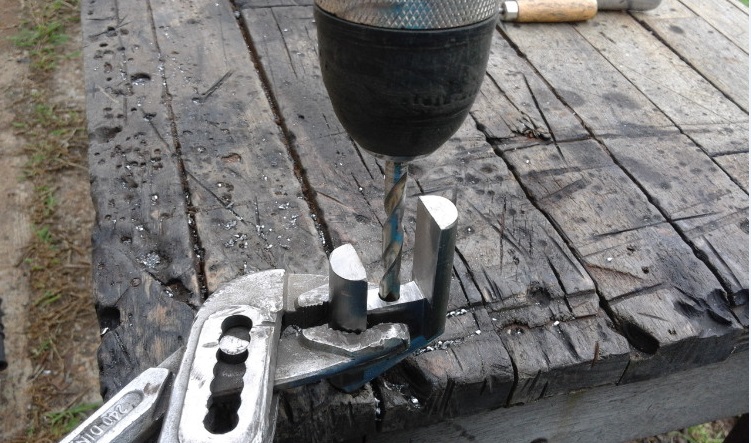

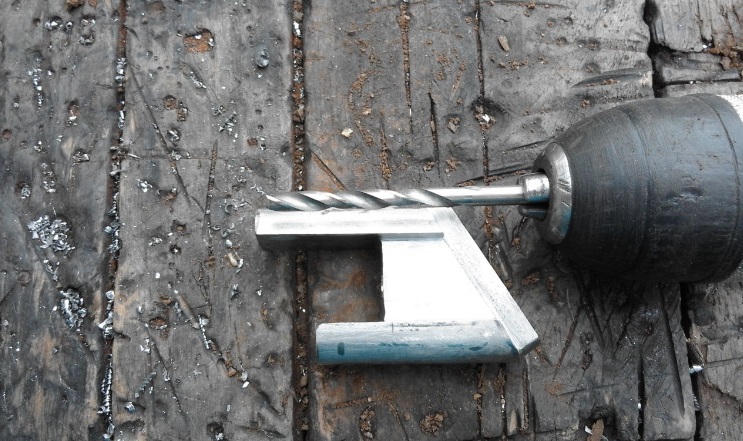

Отверстие под фиксатор. Поставил колоду на скамейку, зажал ключом деталь и просверлил отверстие. Получилось. Рас семь точил сверло.

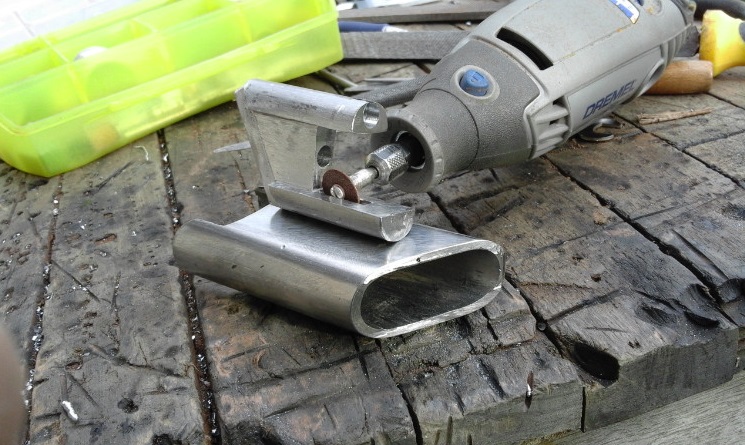

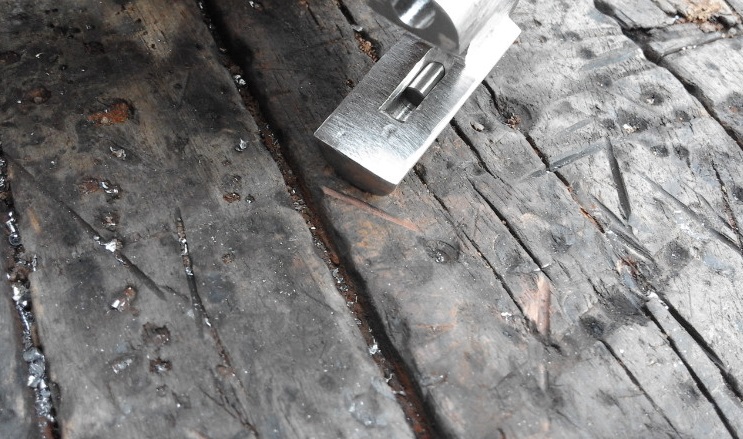

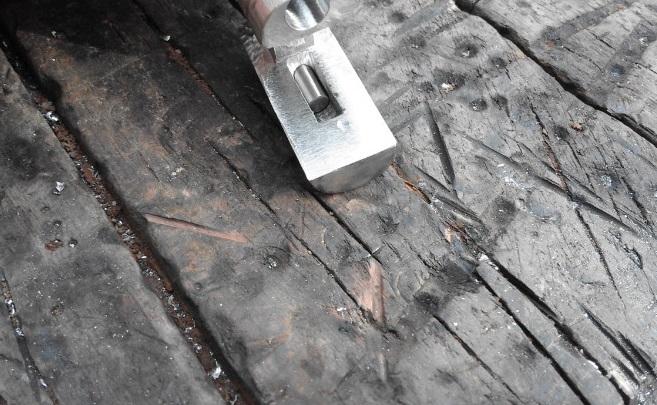

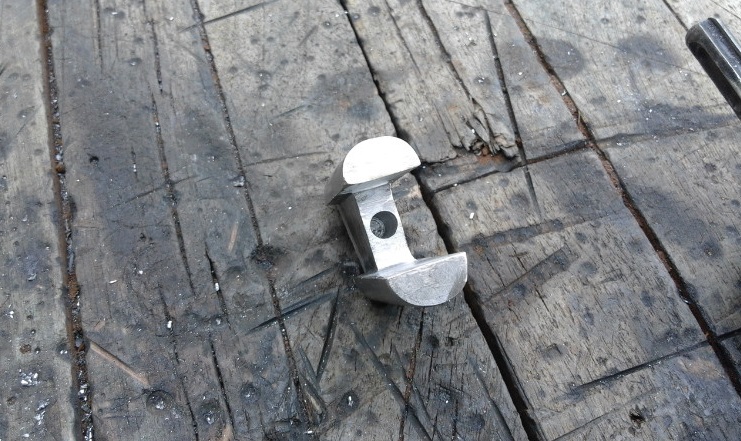

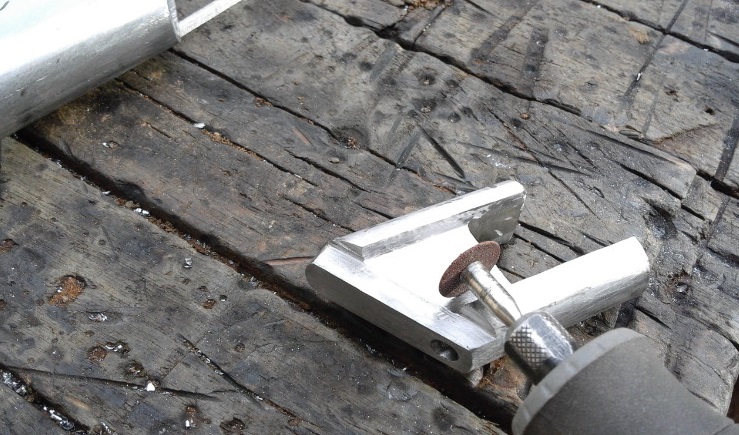

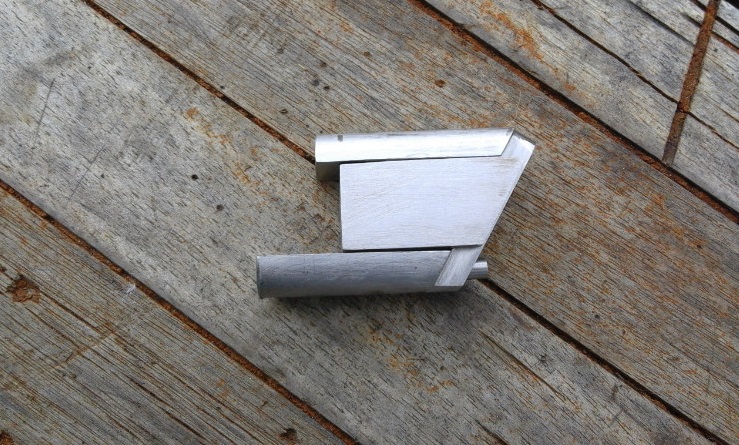

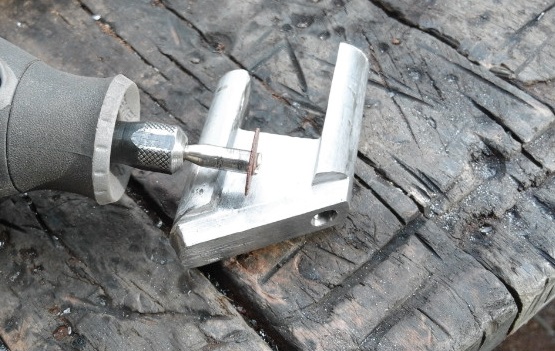

Следующий ход это фрезеровка под подаватель фиксатора. решено было делать дремелем. Для начала нужен был маленький диск, взял новый и очистил им всё что можно на заготовке, когда диск подошёл под нужный размер вырезал пропил. Пропил получился и приятно удивило сверление под фиксатор, сразу видно старался не зря. Дальше чистовая очистка. Трудности с внутренней частью окончены, радует.

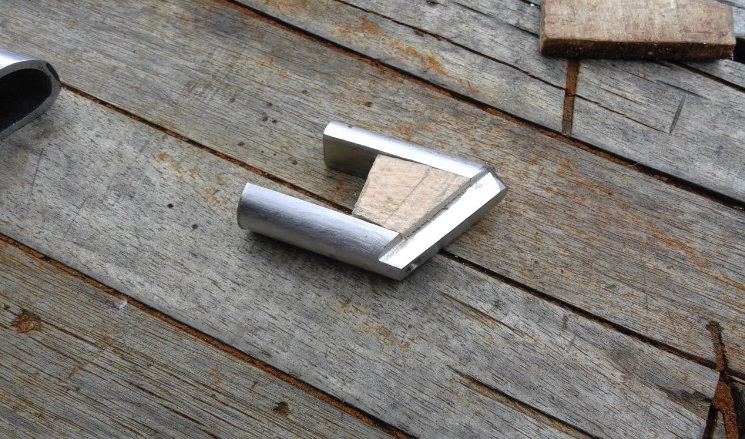

Следующая деталь. Делал из куска забора. Пока не подогнано в размер и деталь пока не доходит до конца, не было свободного времени а спешить не хотелось..

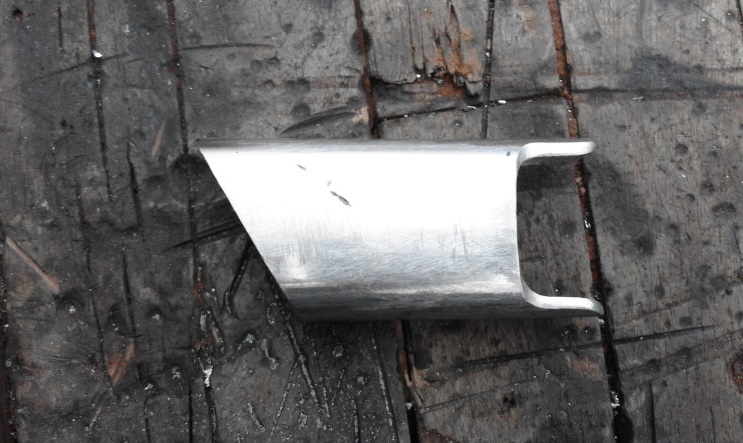

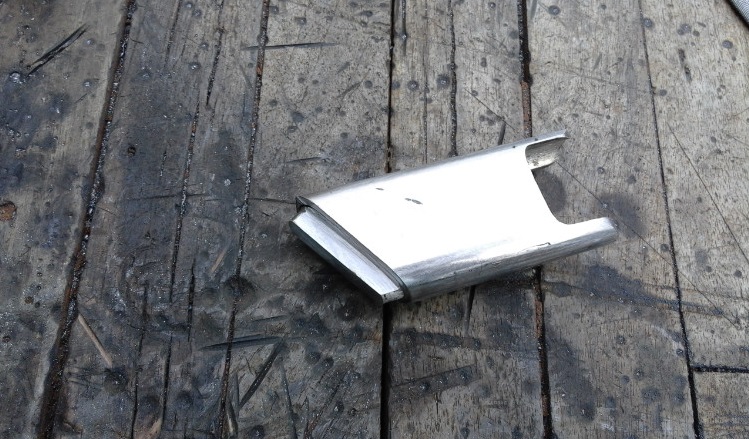

Чуть поработал над корпусом. Уши для крепления к дереву сделал правильной формы. Они должны быть фрезерованы по бокам до состояния чуть уже отверстия куда вставляется дерево.

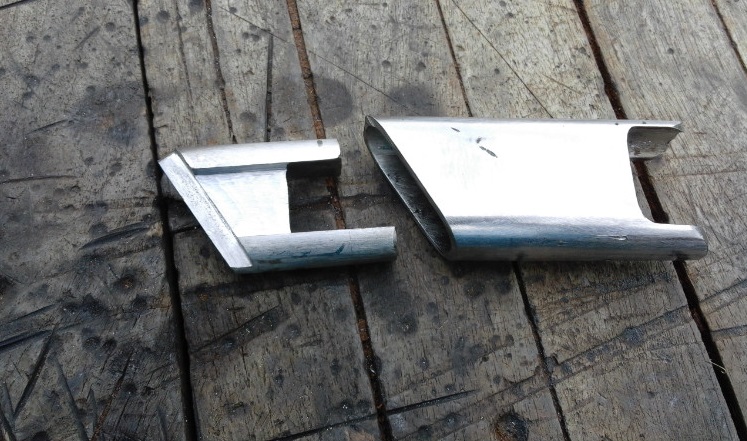

Делаю в перемешку корпус и вставку, чтоб не надоедала монотонная работа.

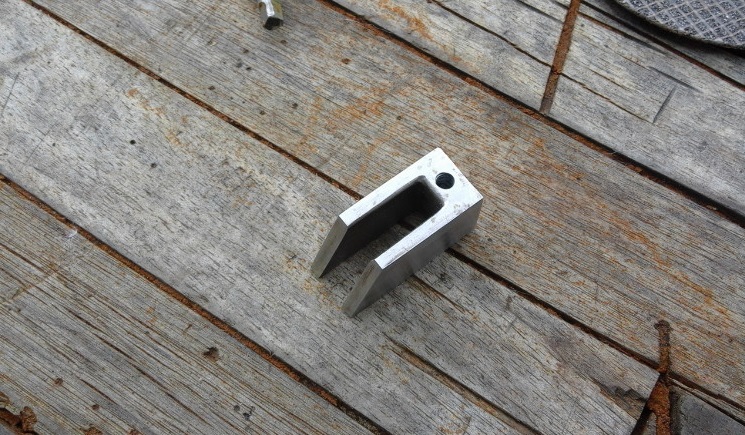

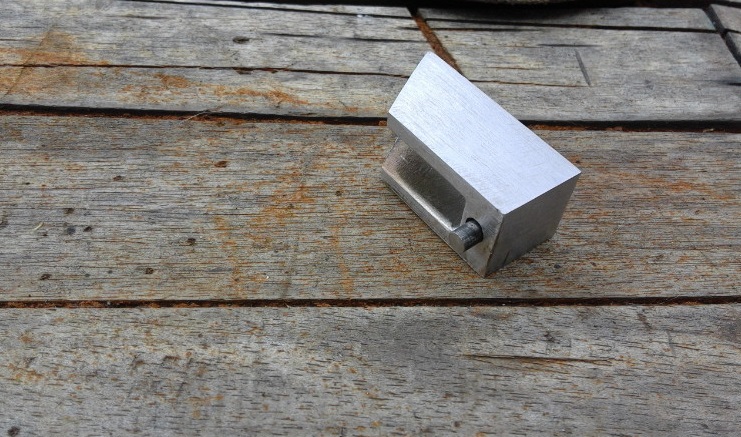

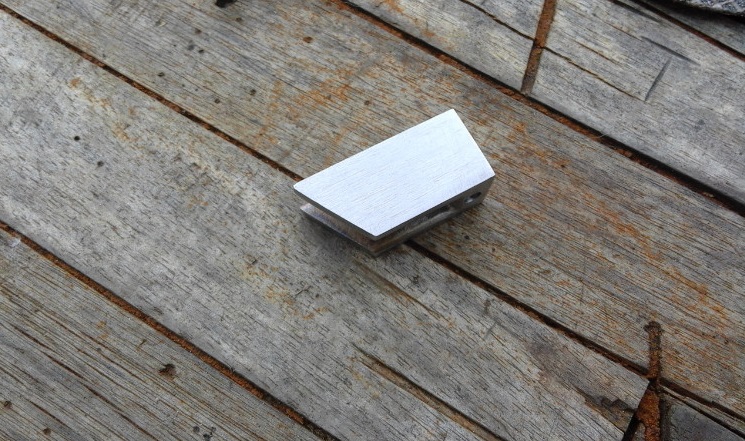

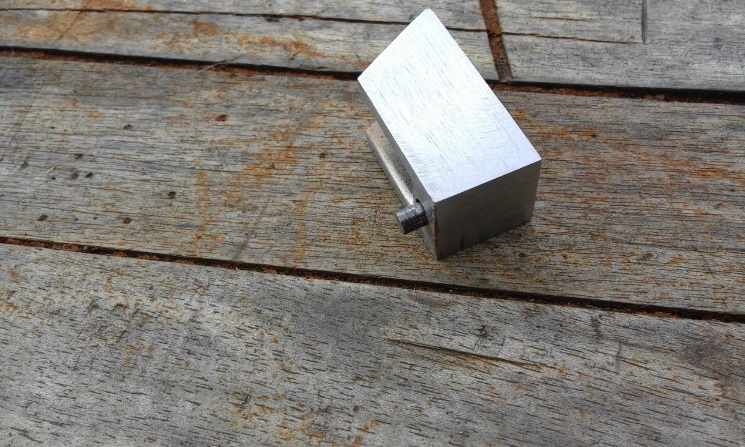

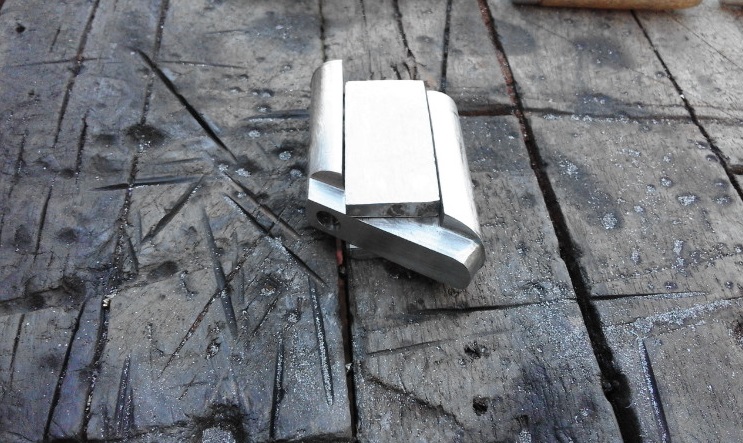

Поджым. Срезал поджимы в нужный угол, просверлил отверстие, вырезал из сверла фиксатор. Осталось чуть шлифануть на финише.

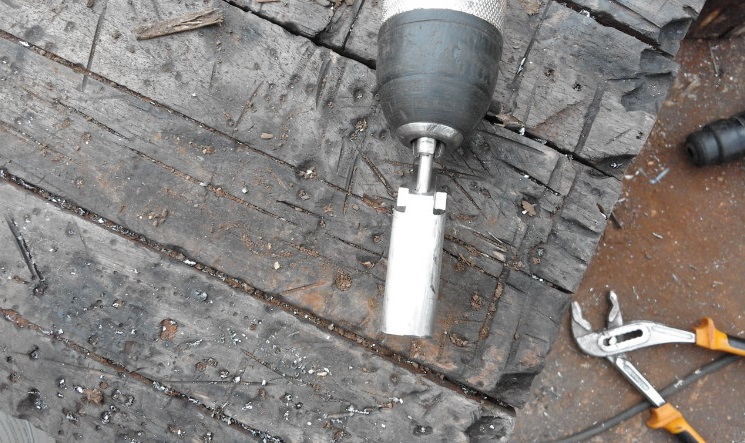

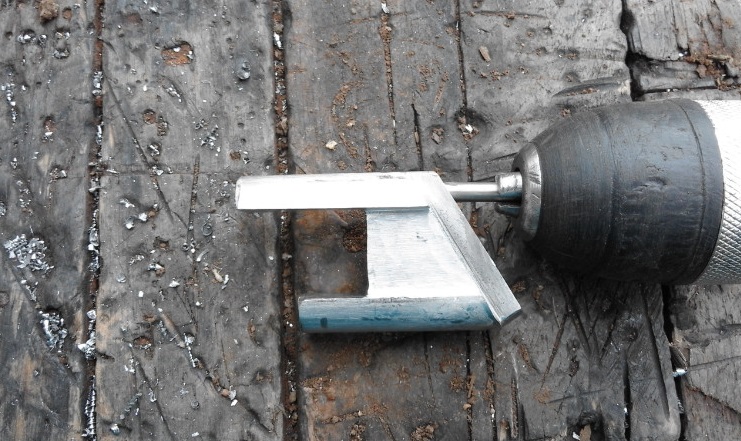

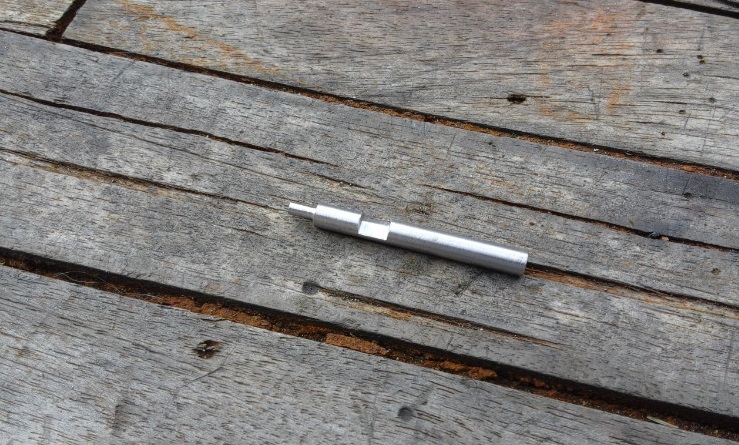

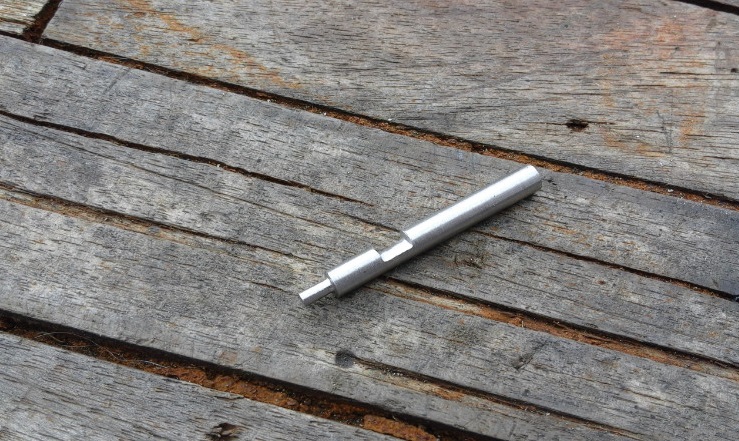

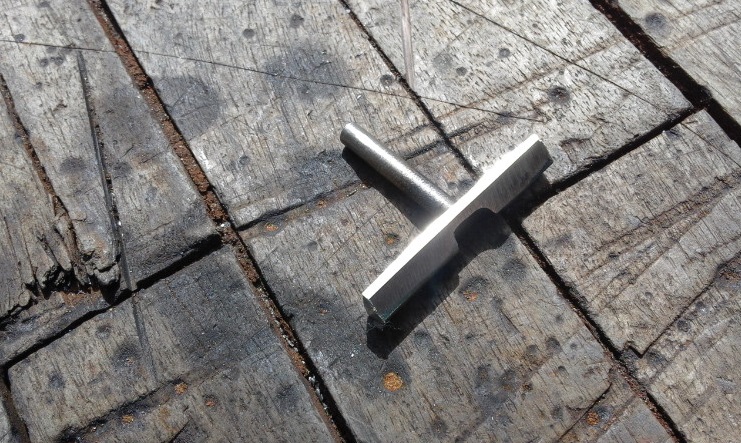

Фиксатор приклада. Проточил на дрели, сделал пропил под зацеп.
От схемы в оригинале чуть отошёл в связи с тем что в оригинале его после установки снять не возможно вообще, даже поджим не снять, а я хочу их снимать. Теперь проскутив фиксатор его можно будет снять, такой себе недоделок модернизатор.

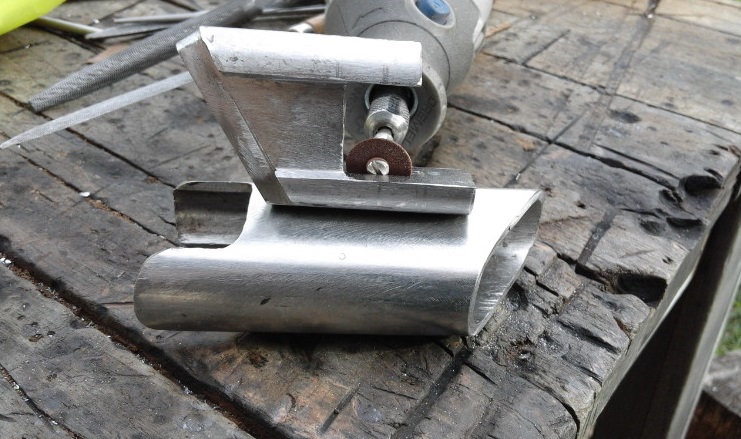

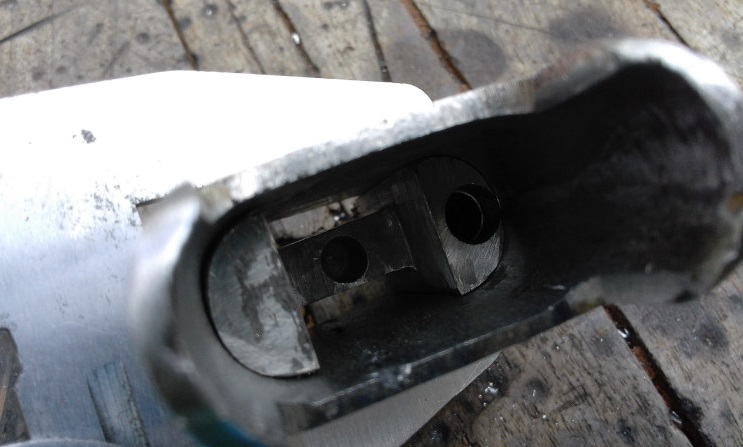

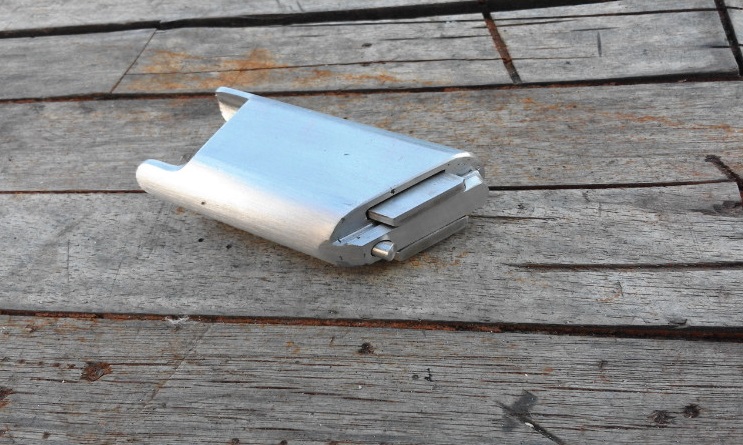

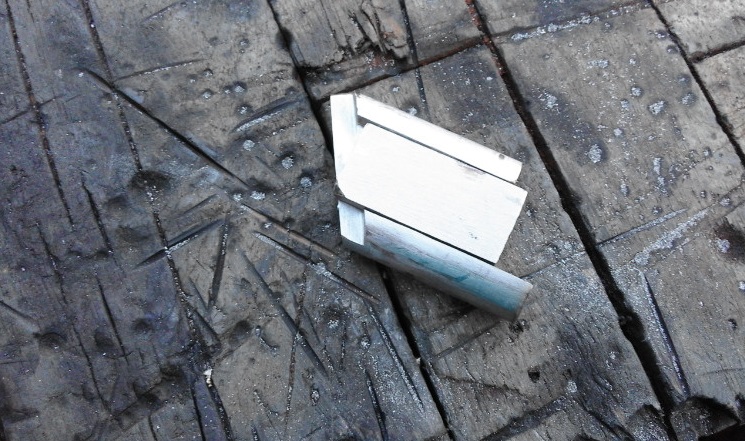

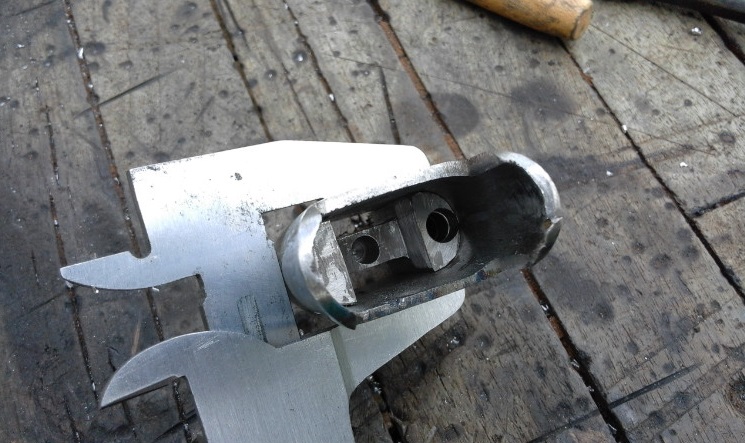

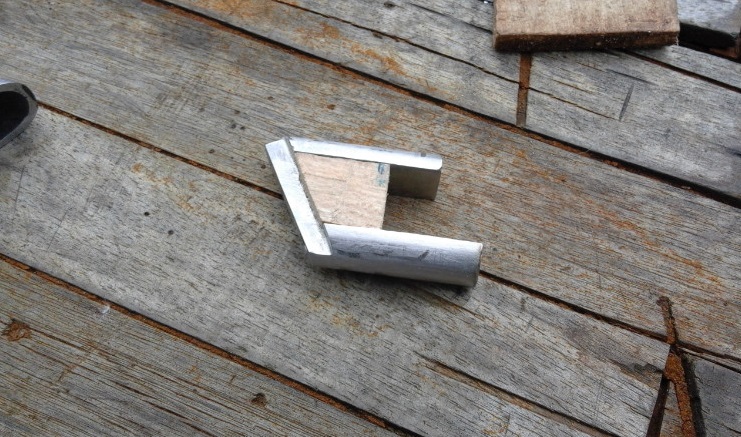

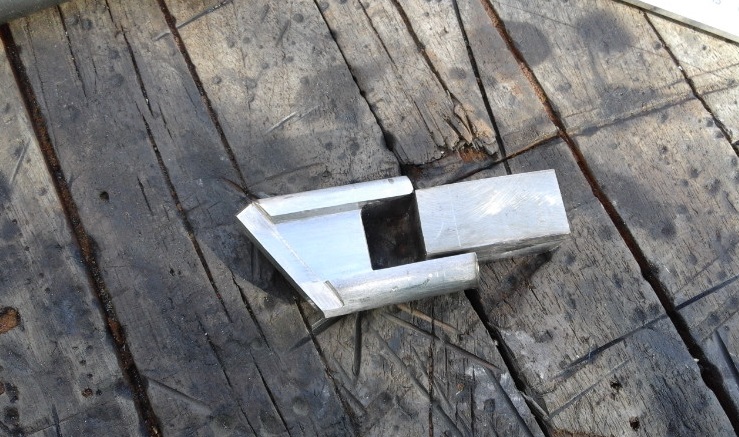

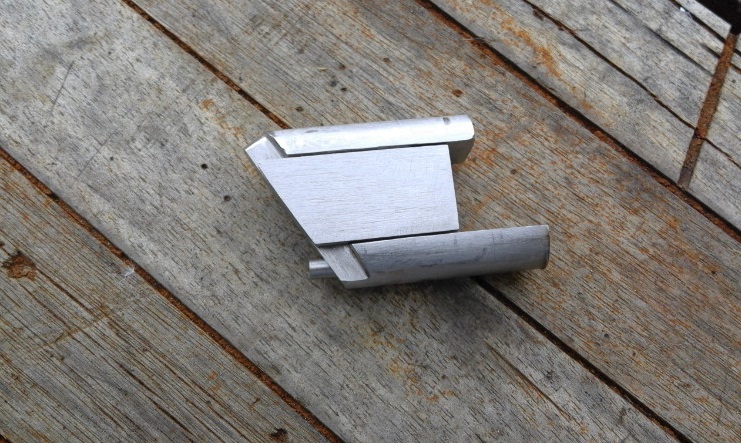

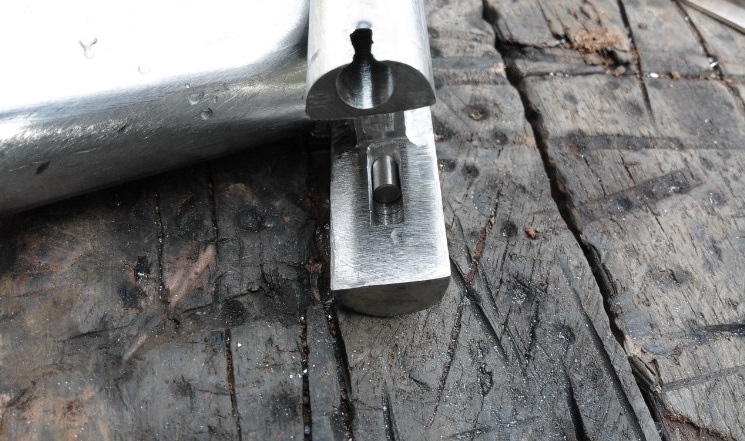

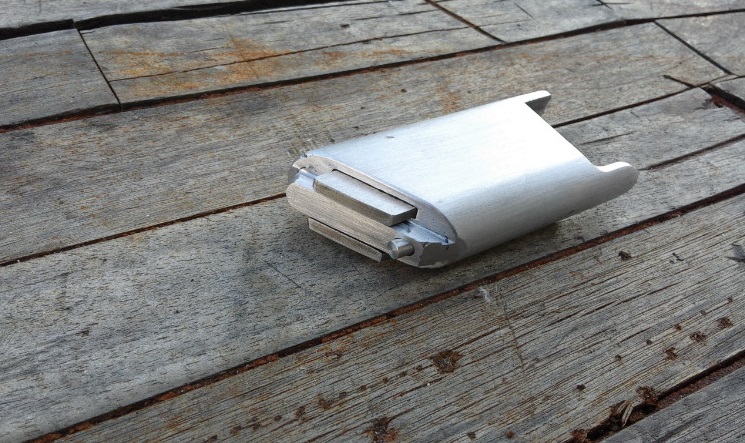

Прикинул всё в кучку, всё работает (пока без пружин). Можно варить.

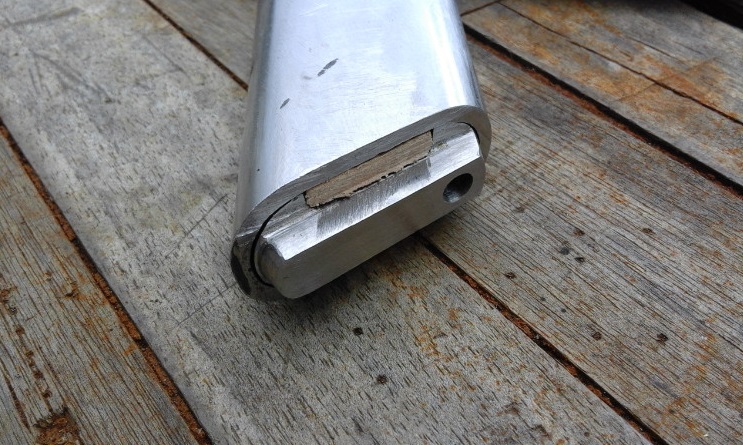

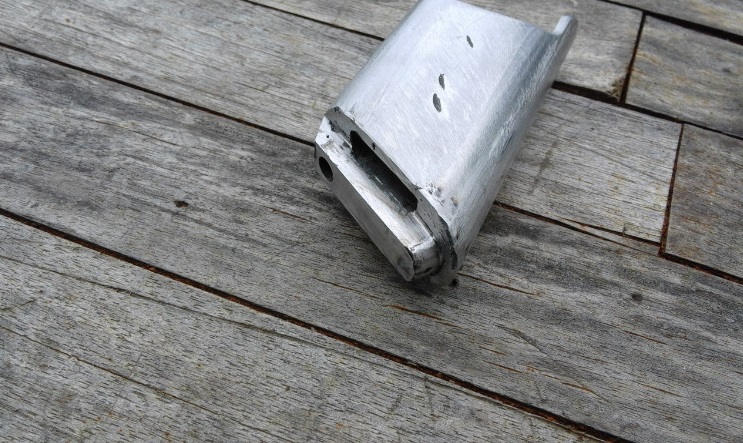

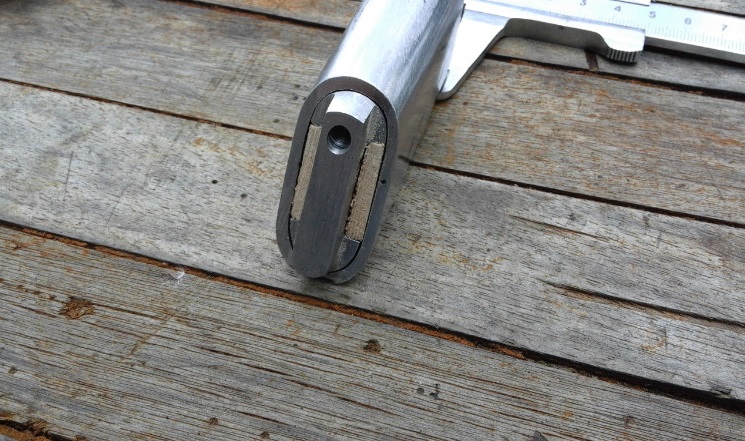

Перед сварочными работами вставил в полозья для поджимов деревянные вставки, чтоб не засиралось брызгами сварки, зафиксировал всё хорошенько и проварил, с грубого зачистил.

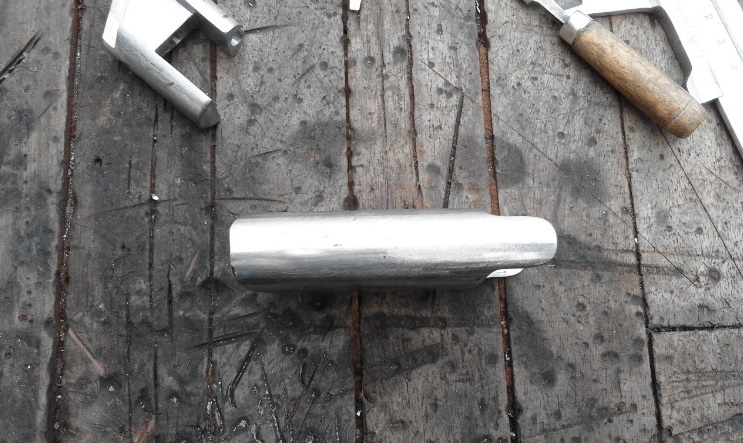

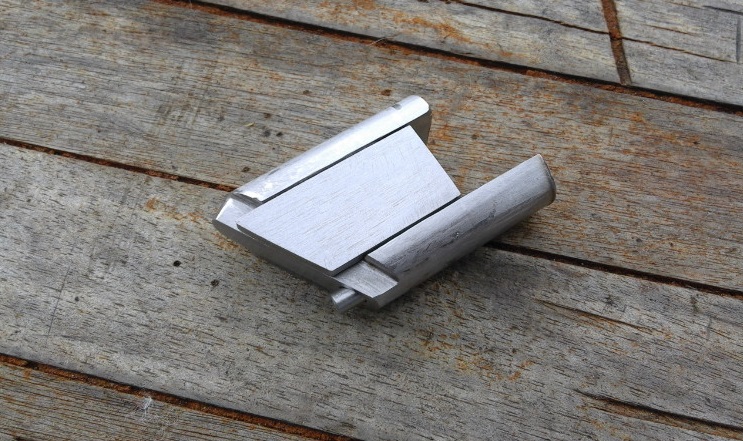

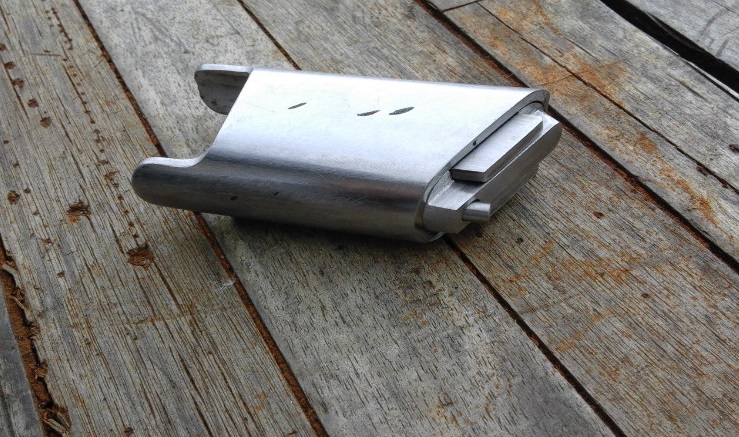

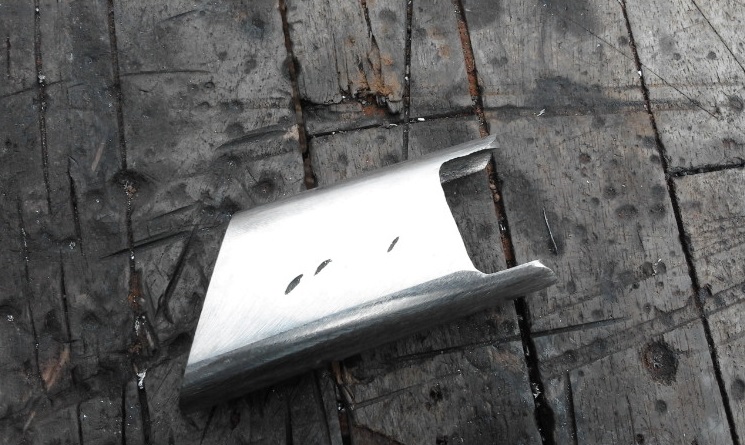

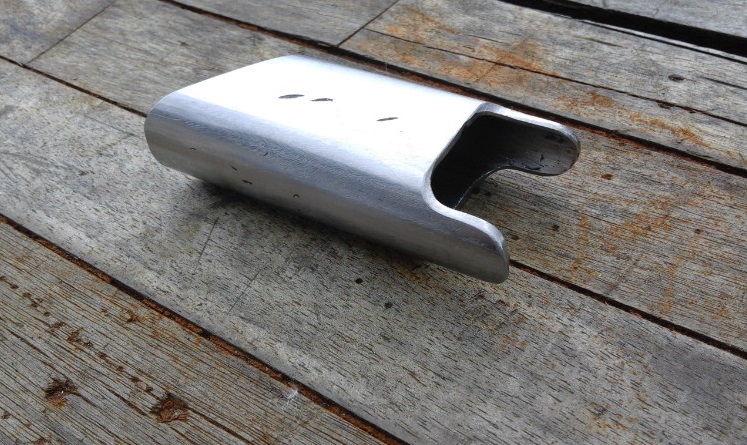

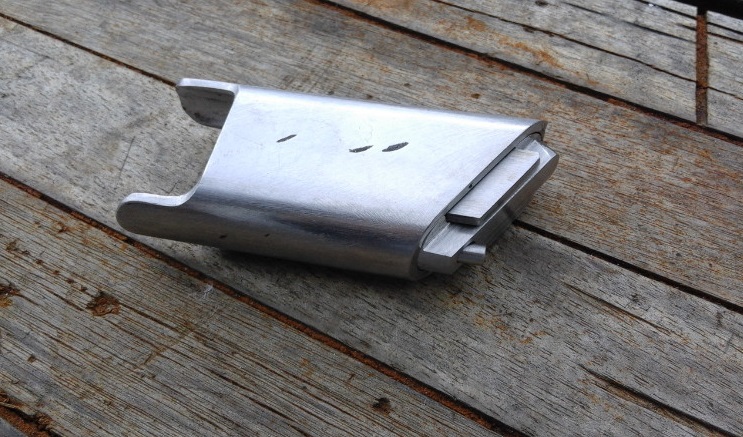

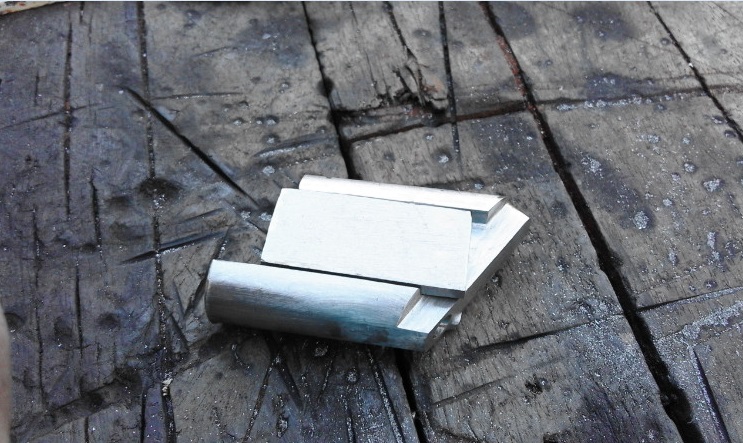

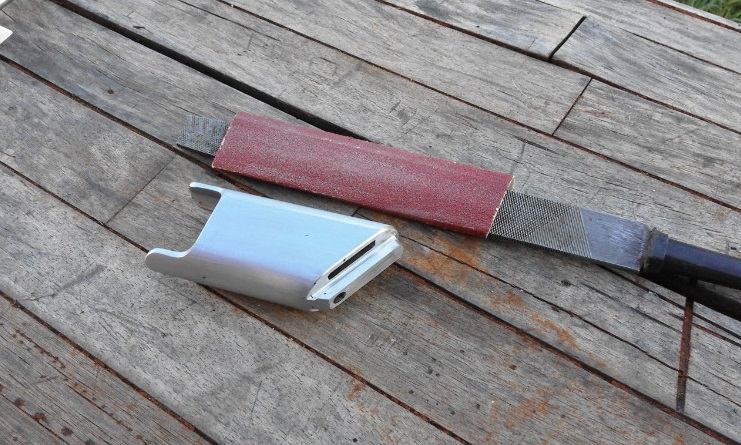

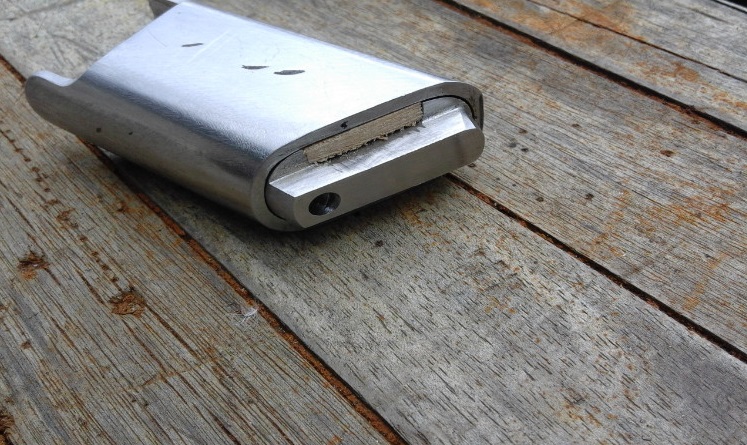

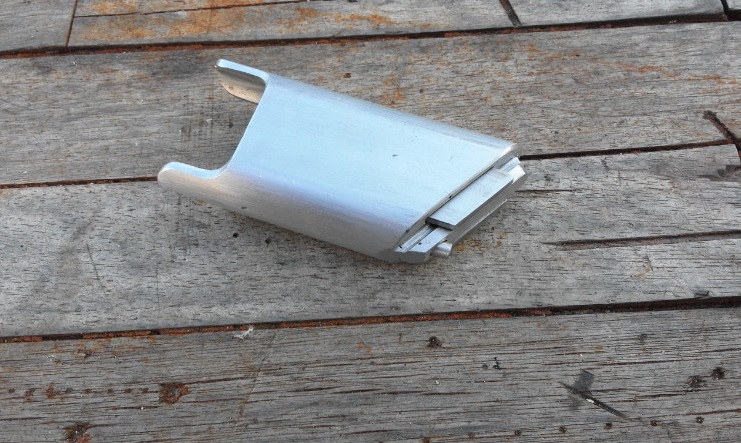

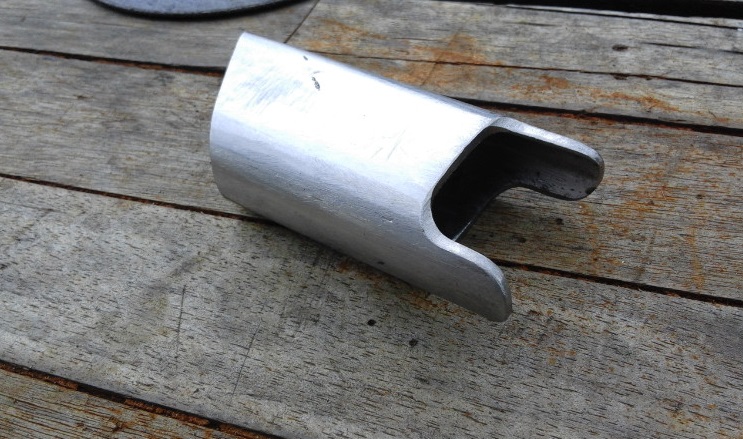

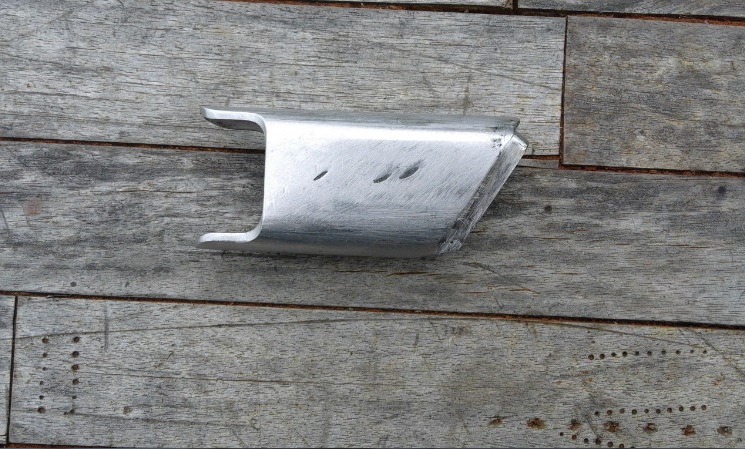

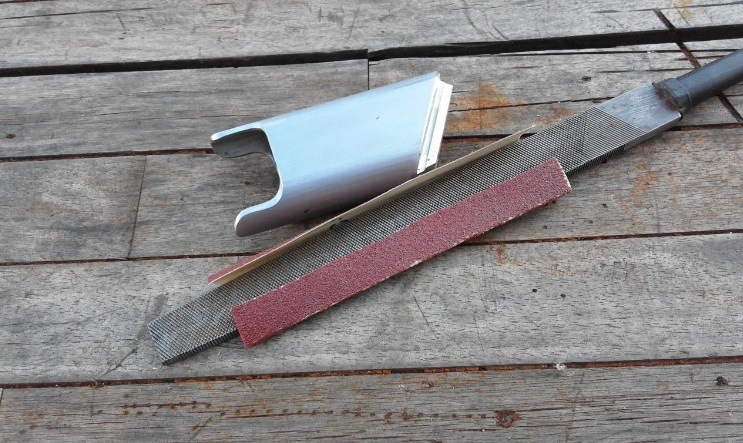

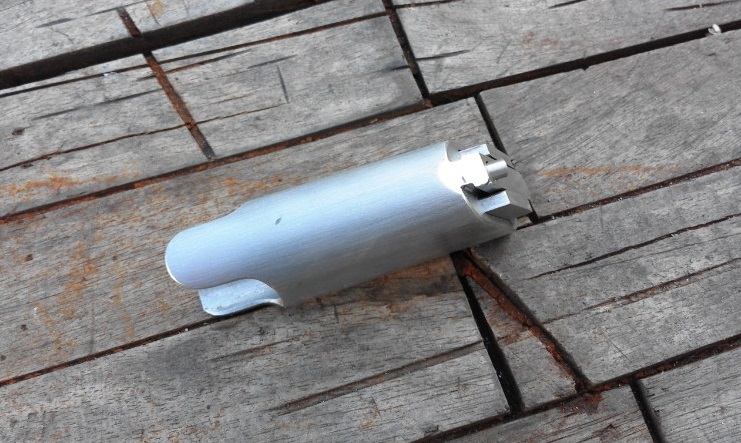

Отшлифовал по бокам. Торцы пока не трогал. Шлифовал по началу с грубого болгаркой, напильником и наждачкой намотанной на напильник. Шлифовка не финишная.

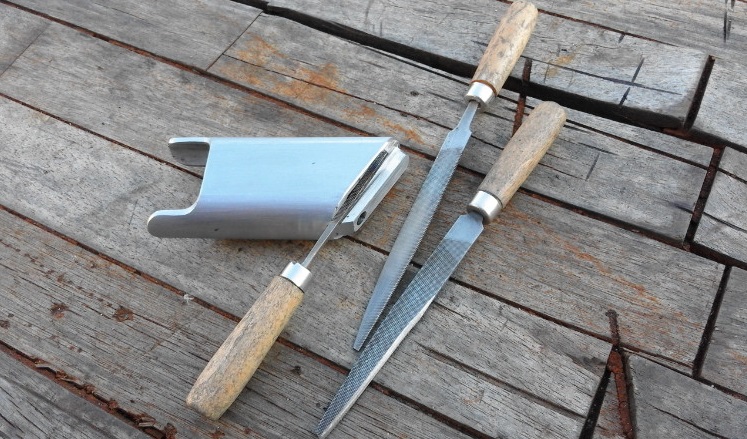

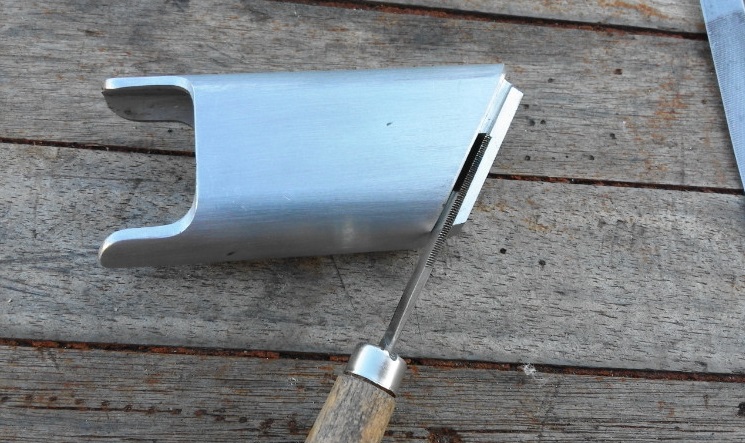

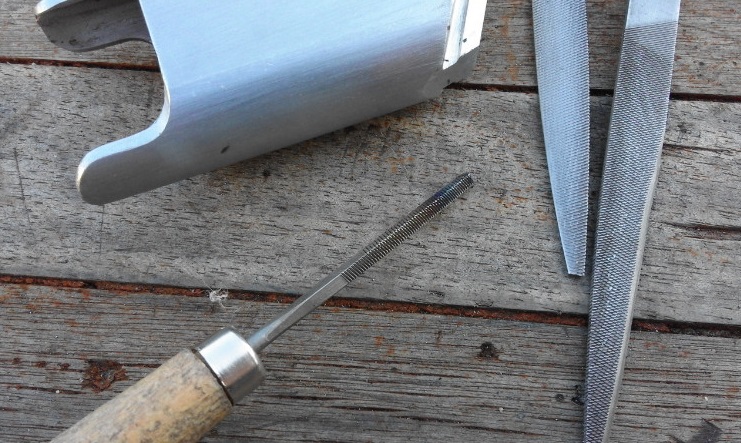

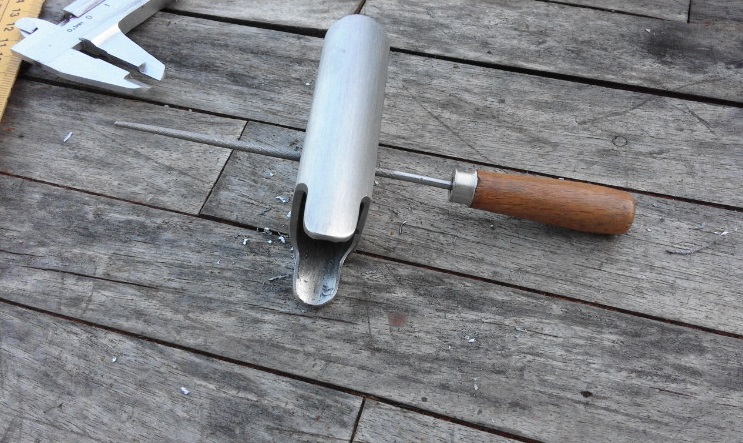

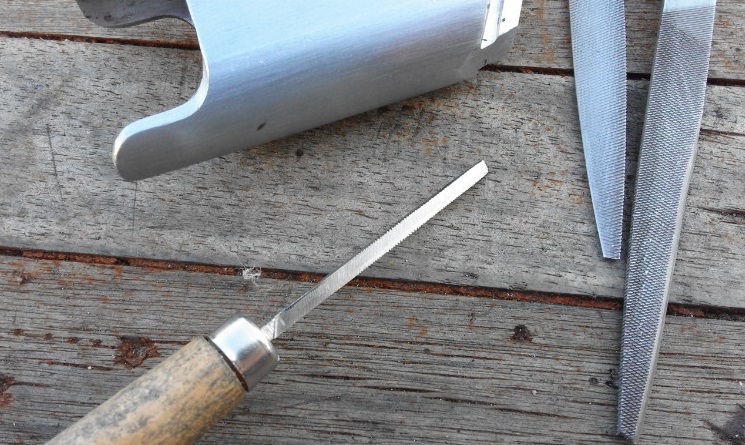

Полозья для крепления приклада к пистолету делал болгаркой пропил и по чистовой надфилями. Для хорошей аккуратности спилил квадратный и сломанный надфиль с одной стороны до 3мм, им и довёл к финишу, помогая плоскими. Стандарт надфиля у меня был 4 мм, после снятия одной грани именно ей ставил надфиль к корпусу гладким чтоб не полтить сделаное. Пришлось даже помогать ножовкой по металлу (как писал ранее делал из кувалды, сталистая не на шутку, выкручивался как мог)

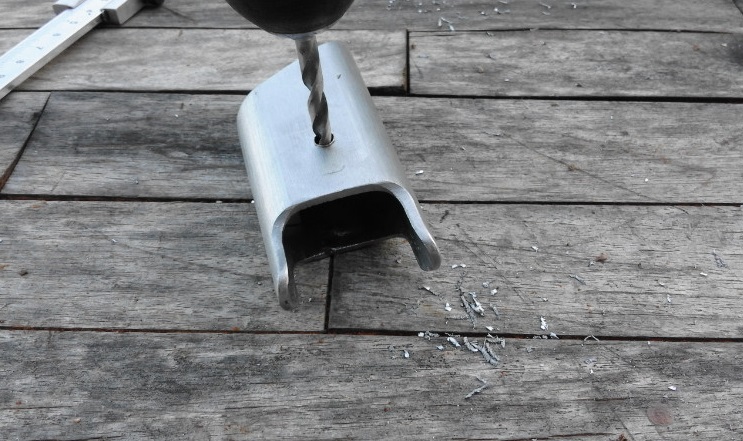

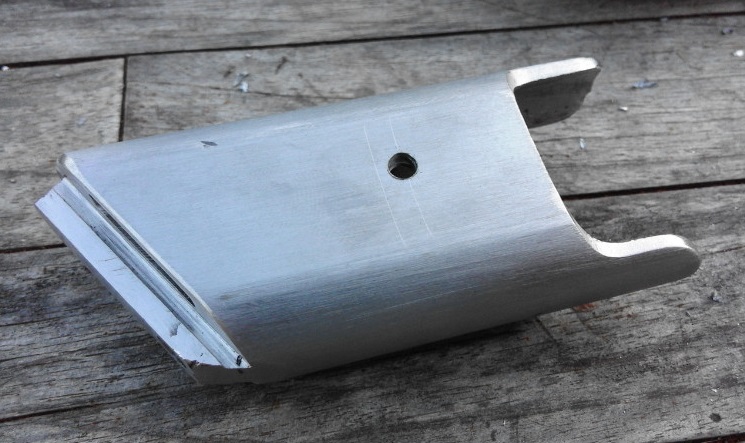

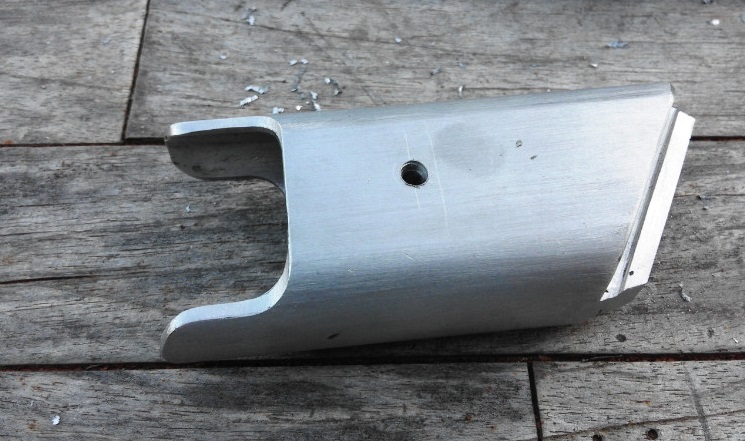

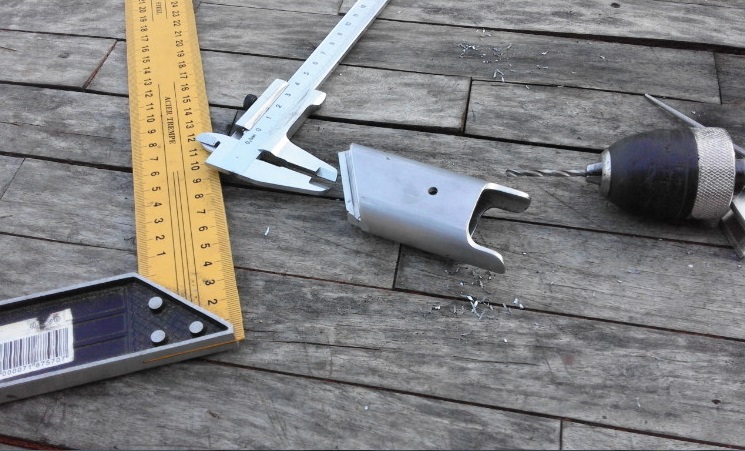

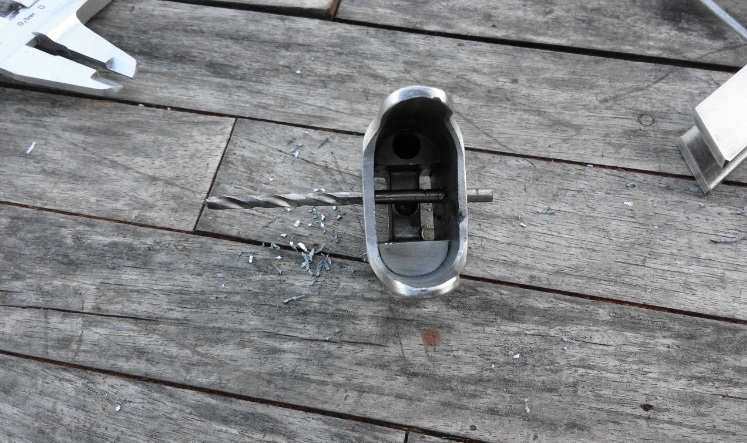

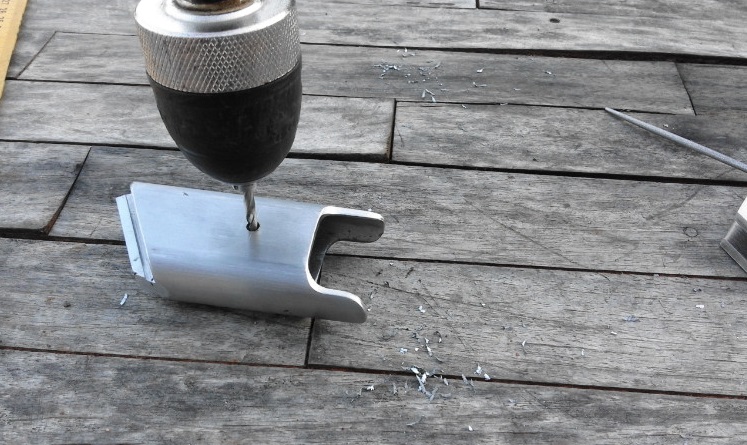

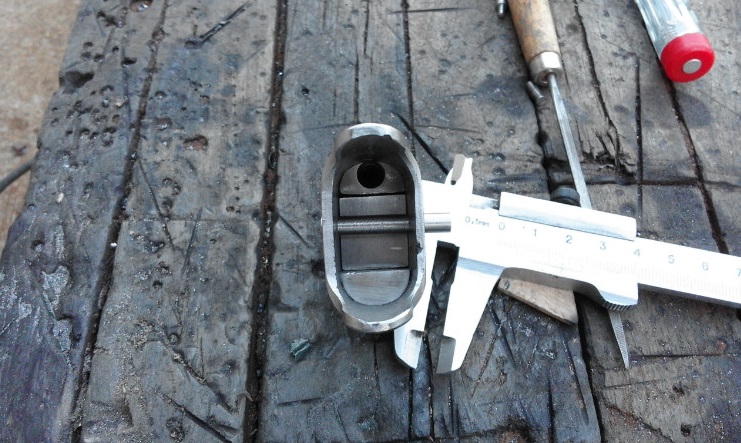

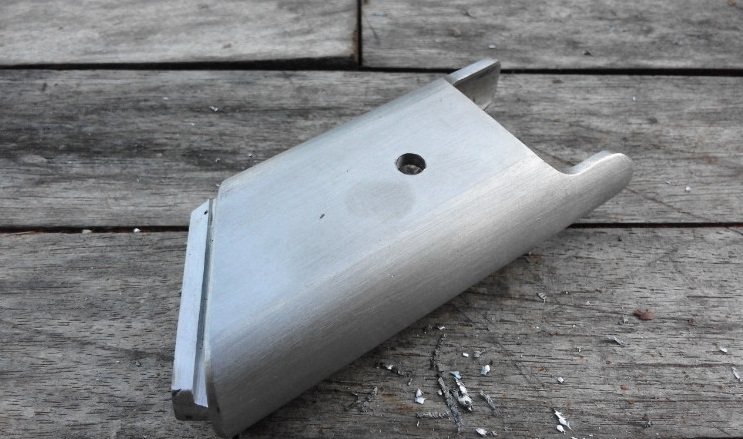

Следующий ход отверстие. Опишу для начинающих чтоб не думали что всё всегда гладко идёт. Деталь почти готова и испортить её не охота. Для начала всё хорошенько промерил и нанёс места сверления. Просверлил сверлом 3мм отверстия с двух сторон отдельно. Взял надфиль и отцинтровал всё хорошенько. Сейчас главное найти соосность.

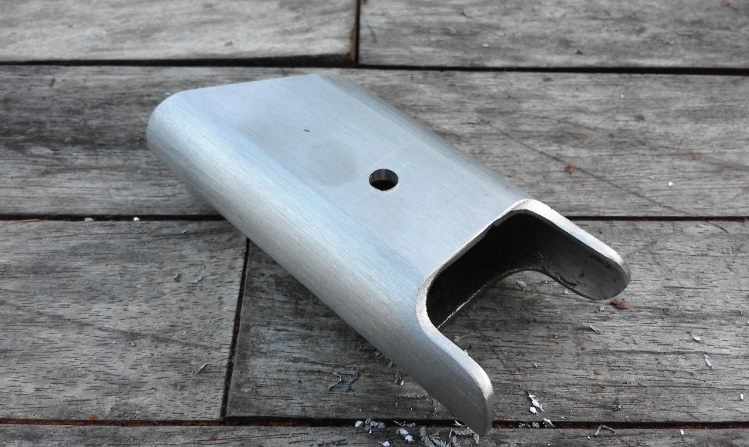

После соосности просверлил сверлом в размер 5мм. Повторюсь что это для начинающих и для работы с дрелью. Результатом доволен.

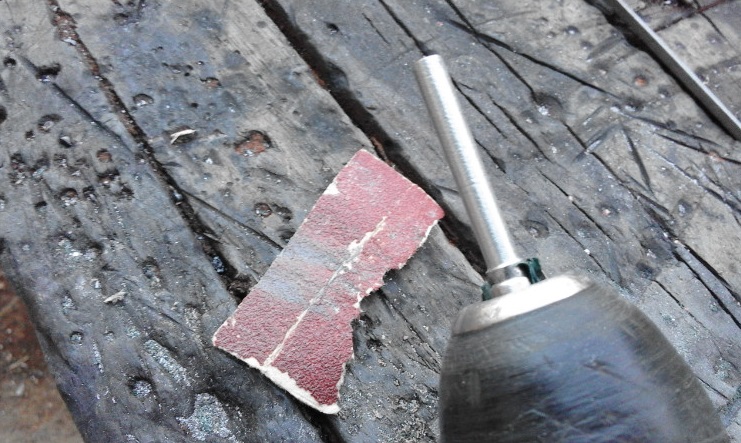

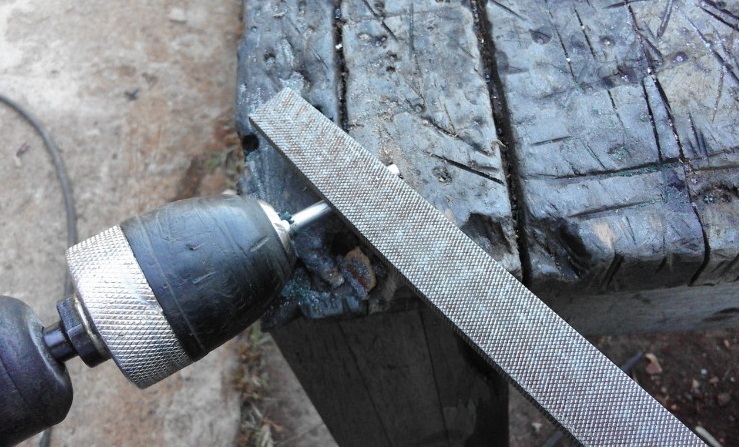

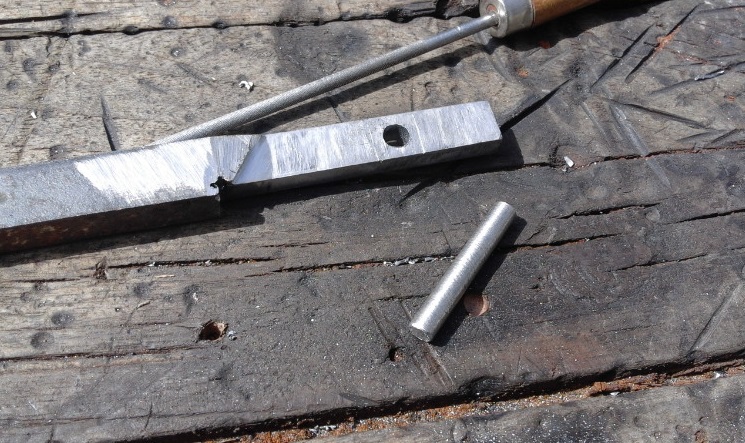

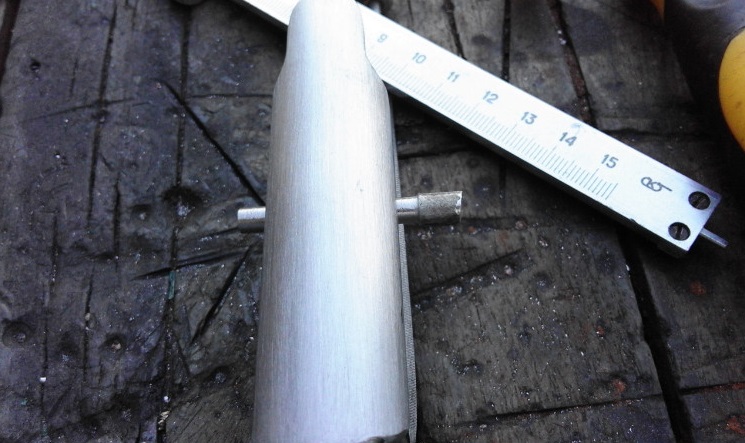

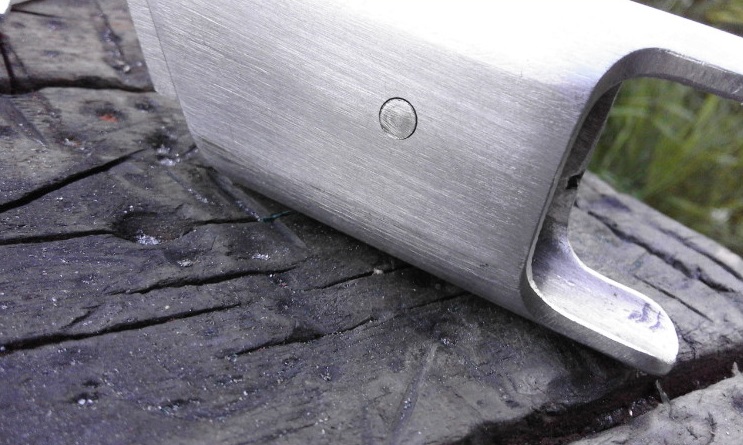

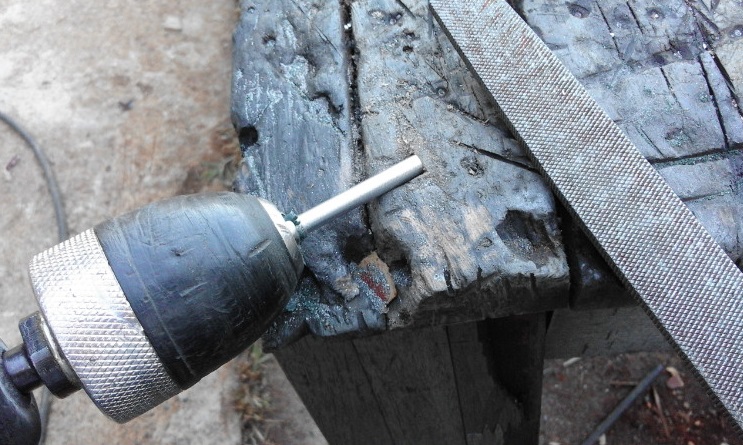

Ось. Делал из прутка 6 мм. Проточил на дрели до 5 мм и шлифанул наждачкой. (не было больше свободного времени а сделать хотелось хоть что то).. Делал как всегда, упёр один конец прутка в углубление в скамейке и напильником проточил. Подоогнал всё плотненько.

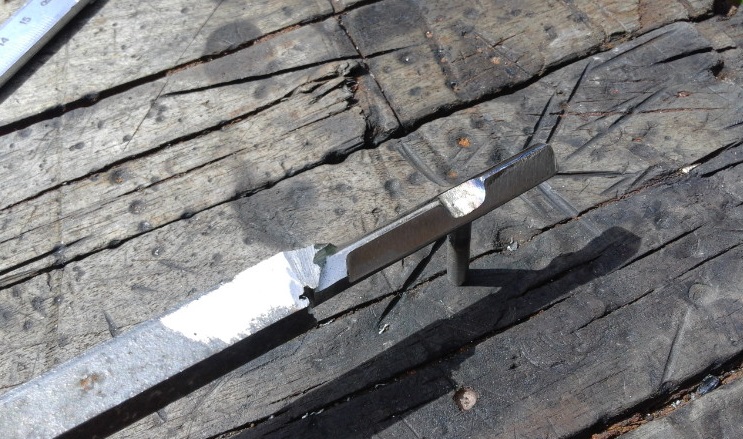

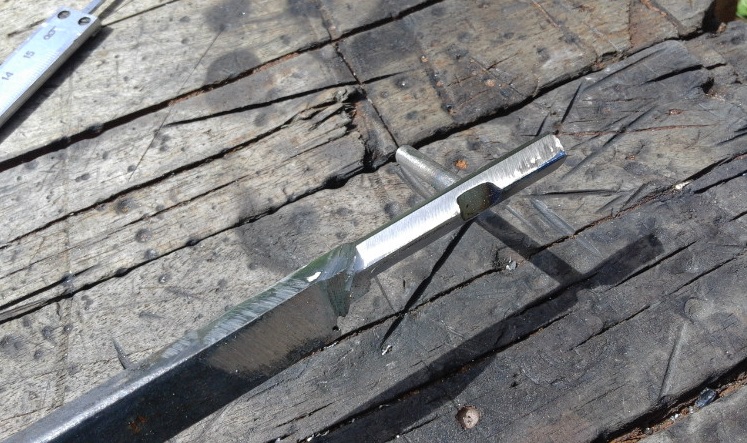

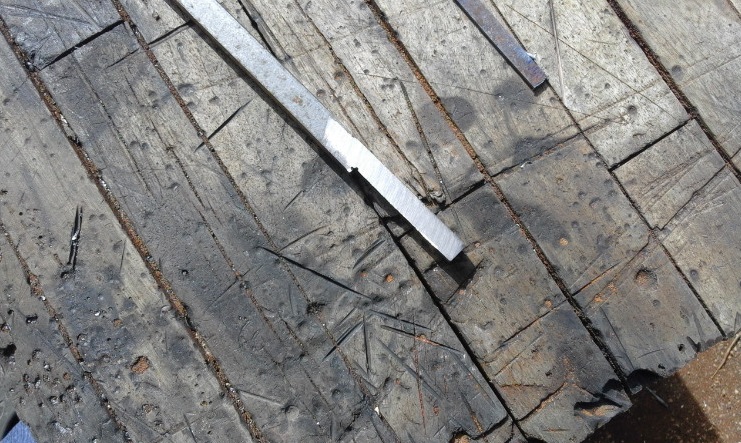

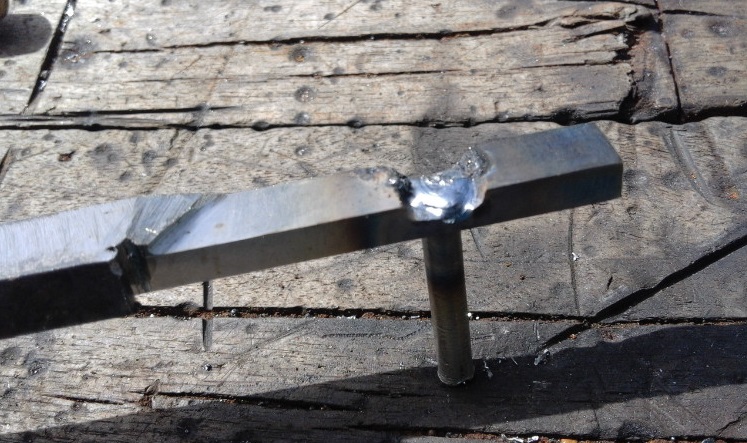

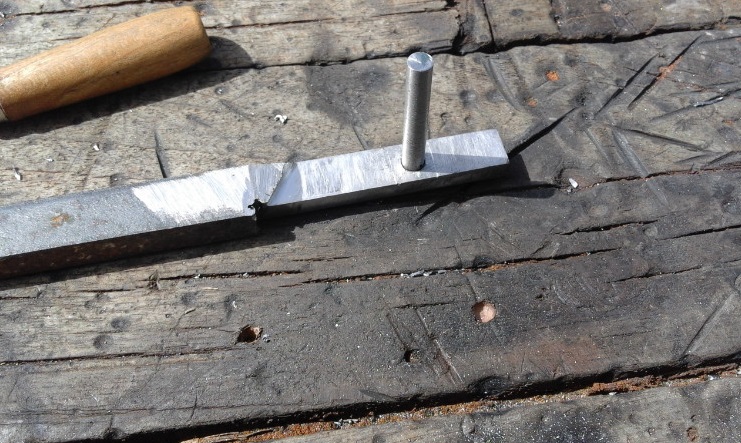

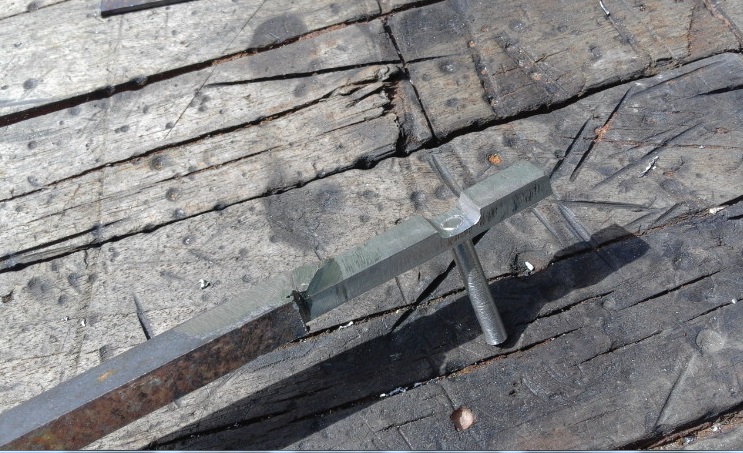

Флажок. Делал из отрезка полосы. Подогнал примерно в размер, просверлил отверстие для оси,отверстие чуть подогнал к оси надфилем. Заварил на совесть, очистил и предал флажку грубую форму болгаркой. Все операции делал не отрезая заготовку от полосы, так удобней работать. Отрезал практически готовую деталь.
