Вибачайте, але ця серя для мене найулюбленіша, а тому не попорядку - Серія ХХІ

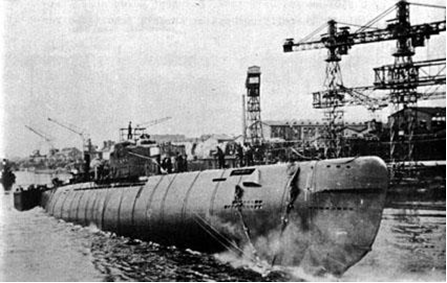

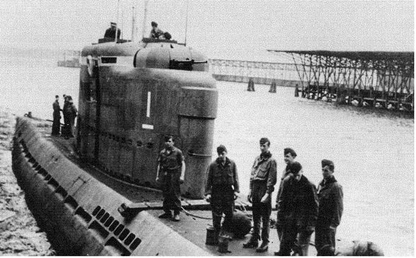

U-2501

U-Boot2501. Німецький підводний човен типу XXI.

Закладений 03.04.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2501.

12.05.1944 р. спущений на воду.

Введений в стрій 27.06.1944 р.

Ця двокорпусна океанська субмарина при швидкості підводного ходу 4 вузли могла без перезарядки акумуляторних батарей перебувати в підводному положенні три доби. Потужні акумулятори та електродвигуни дозволяли їй протягом години тримати підводну швидкість в 17 вузлів! Крім того, човен мав можливість йти зі швидкістю 3,5 вузла в режимі безшумного ходу, для чого був забезпечений спеціальними електродвигунами. Корпус цього човна збирався секційним методом, тому субмарина будувалася дуже швидко.

З27.06.1944 р. по 20.11.1944р. ускладі31-ої флотилії підводних човнів.

З 21.11.1944 р. по 03.05.1945 р. у складі 8-ої флотилії підводних човнів.

В бойових походах участі не брав.

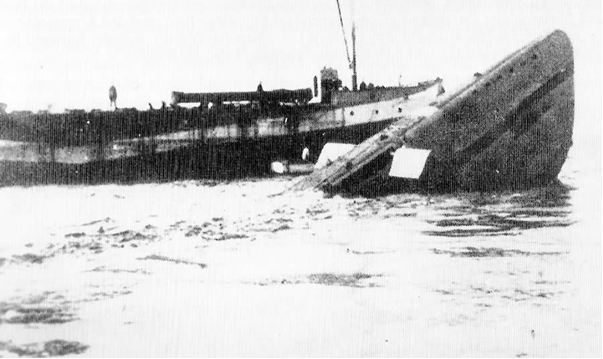

Затоплений 03.05.1945 р. в Гамбурзів результаті операції «Regenbogen».

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Гранична глибина занурювання

280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія
4 x 20mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна

Командири човна

Оберлейтенант цур зее Отто Хюбшен (27.06.1944 р. – 20.11.1944 р.) - фото відсутнє, по можливості допоможіть знайти!



Ставлю до відома, що деякі із серій не буду по порядку виставляти, по тій причині, що фото самих човнів не зміг знайти, незважаючи на те, що перерив всю інтернет-базу.
Цей розділ мені подобається через те, що цієї серії човни схожі на атомні підводні!!!

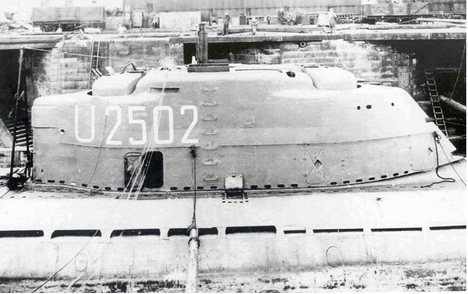

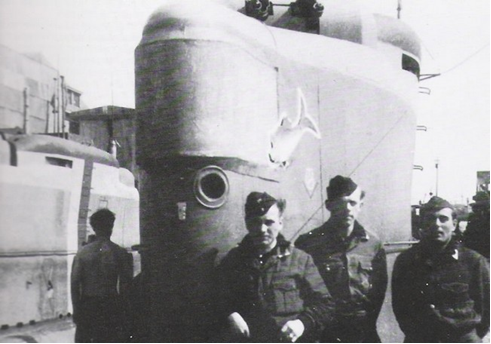

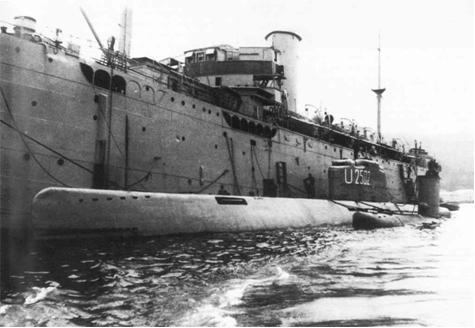

U-2502

U-Boot 2502. Німецький підводний човен типу XXI.

Закладений 25.04.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2502.

16.06.1944 р. спущений на воду.

Введений в стрій19.07.1944 р.

З19.07.1944 р. по 01.03.1945р. ускладі31-ої флотилії підводних човнів.

З 01.03.1945 р. по 08.05.1945 р. у складі 11-ої флотилії підводних човнів.

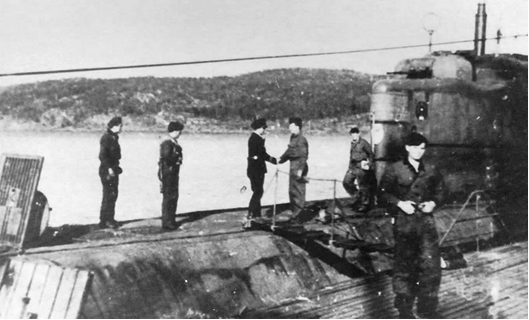

Здався 09.05.1945 р. в бухті м. Хортен (Норвегія).

19.05.1945 р. U-2502 вийшовши з Хортена прибув до Осло. Наступного дня відправився до Скапа-Флоу (Великобританія) куди прибув 06.06.1945 р. і одразу попрямував до Лісахаплі (Північна Ірландія).

01.01.1946 р. переправлений до Мовіля (Північна Ірландія).

02.01.1946 р. в результаті операції «Deadlight» був затоплений неподалік від західного узбережжя Великобританії.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Гранична глибина занурювання

280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія
4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - «Mannesmann»

Командири човна

Капітан-лейтенант Герд Маннезман (19.07.1944 р. – 08.04.1945 р.)

Капітан-лейтенант Ганс Хорнколь (09.04.1945 р. – 12.04.1945 р.)

Капітан-лейтенант Гейнц Франке (12.04.1945 р. – 08.05.1945 р.)



Фото Хюбшена http://uboat.net/men/commanders/521.html

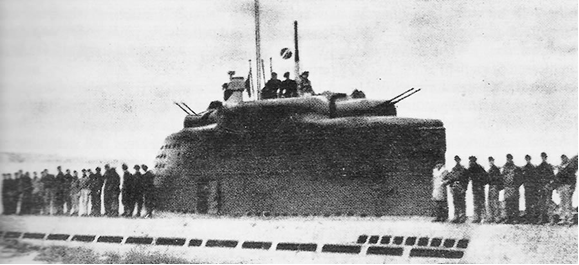

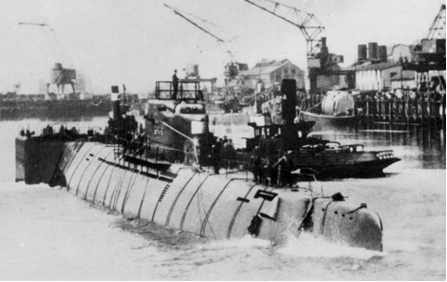

U-2506

U-Boot 2506. Німецький підводний човен типу XXI.

Закладений 29.05.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2506.

05.08.1944 р. спущений на воду.

Введений в стрій 31.08.1944 р.

З31.08.1944 р. по 01.04.1945р. ускладі31-ої флотилії підводних човнів.

З 01.04.1945 р. по 08.05.1945 р. у складі 11-ої флотилії підводних човнів.

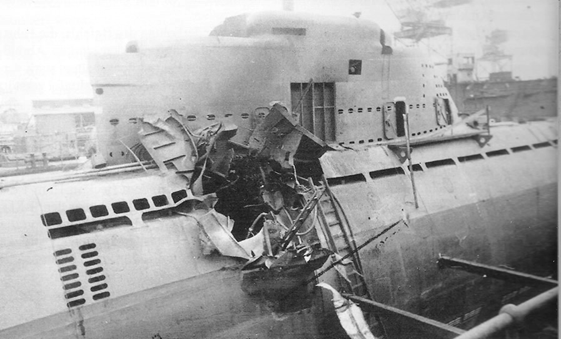

19.04.1945 р. декілька ворожих літаків атакували U-2506 у норвезьких водах. Записів про будь-які пошкодження немає, човен не на бойовому патрулюванні вирушив до м. Берген (Норвегія), де 09.05.1945 р. капітулював.

14.06.1945 р. вирушив із Бергена у напрямку на Лервік (Шотландські острова), куди прибув за чотири дня.

19.06.1945 р. вирушив із Лервіка у напрямку на Лісахаллі (Північна Ірландія) куди прибув через три дня.

01.01.1946 р. перебазована до Мовілля (Північна Ірландія) для участі в операції «Deadlight».

Затоплена 05.01.1946 р. затоплений неподалік західного узбережжя Великобританії.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Гранична глибина занурювання

280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне
6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Знак за поранення. Зправа вгорі п’ятикутна зірка

Командири човна

Капітан-лейтенант Хорст фон Шроетер (31.08.1944 р. – 08.05.1945 р.)



Камерад, для мене це вибух, дякую тобі. Коли я писав на сайті ще не було фото!



Чем же это интересно они схожи? Сравните обводы корпусов - ничего общего.



Подальші серії, дайте закінчити, побачите!!!

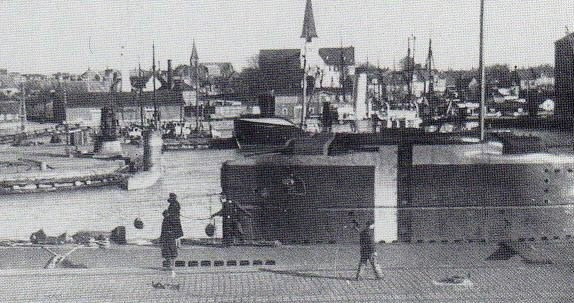

U-2508

U-Boot 2508. Німецький підводний човен типу XXI.


Закладений 13.06.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2508.

19.08.1944 р. спущений на воду.

Введений в стрій 26.09.1944 р.

З26.09.1944 р. по 03.05.1945р. ускладі31-ої флотилії підводних човнів.

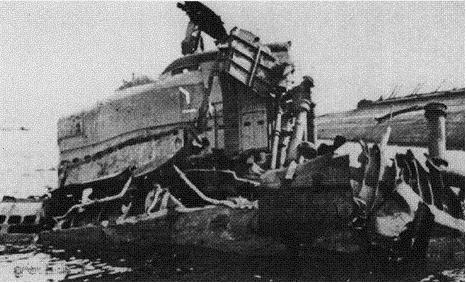

03.05.1945 р. затоплений в Кілі в результаті операції «Regenbogen».

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Гранична глибина занурювання

280 м

Екіпаж

57 чол.


Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м


Силова установка


Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне
6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Командири човна

Оберлейтенант цур зее Уве Крістіанзен (26.09.1944 р. – 03.05.1945 р.)

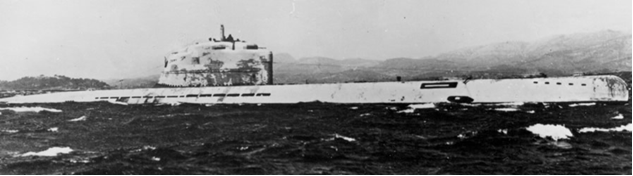

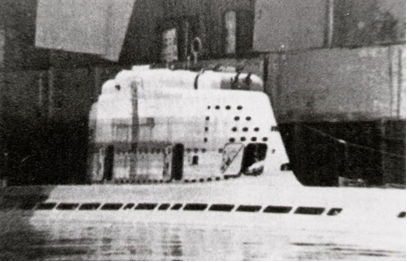

U-2511

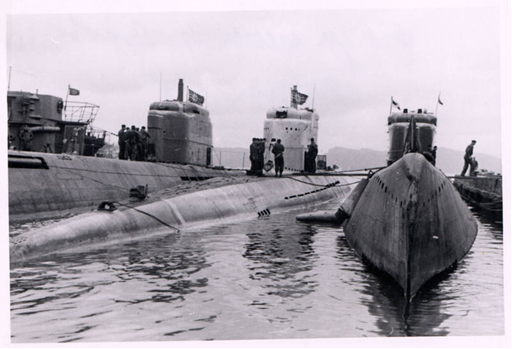

U-Boot 2511. Німецький підводний човен типу XXI (по центру).

Закладений 19.07.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2513.

14.09.1944 р. спущений на воду.

Введений в стрій12.10.1944 р.

З12.10.1944 р. по 01.04.1945р. ускладі31-ої флотилії підводних човнів.

U-2511 став першою і єдиною субмариною типу XXI, який вирушив у бойовий похід.

03.05.1945 р. U-2511вирушив у води Карибського моря в напрямку на Панамський канал для виконання бойового завдання.

04.05.1945 р. командир човна отримав наказ про припинення вогню, а кількома годинами пізніше північніше Фарерських островів U-2511 помітив британську оперативну групу. U-2511 провів помилкову атаку на британський легкий крейсер HMS Norfolk, зумівши підібратися до нього на відстань 500 м і залишитися непоміченим.

Довівши собі і команді здатність човна ХХI серії стати грізною зброєю, Шнее розвернув U-2511 і розвинув під водою швидкість 16 вузлів.

U-2511 прибув в Берген 05.05.1945 р., де екіпаж здався союзникам.

Після капітуляції Німеччини Адальберт Шнее розмовляв з деякими офіцерами з «Norfolk», які були в шоці, дізнавшись, що ас-підводник підійшов на повністю готовому до застосування човні до бойового корабля і провів фіктивну атаку, залишившись непоміченим.

У 1946 р. U-2511 був затоплений в рамках операції «Deadlight».


Основні характеристики


Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Командири човна

Корветтенкапітан Адальберт Шнеє (12.10.1944 р. – 26.04.1945 р.)

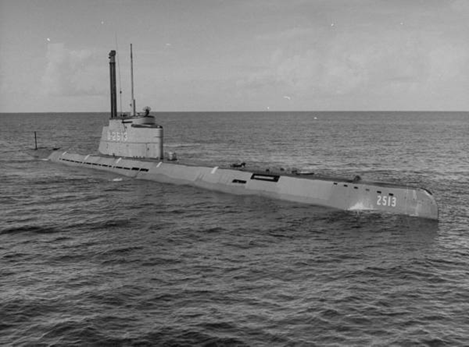

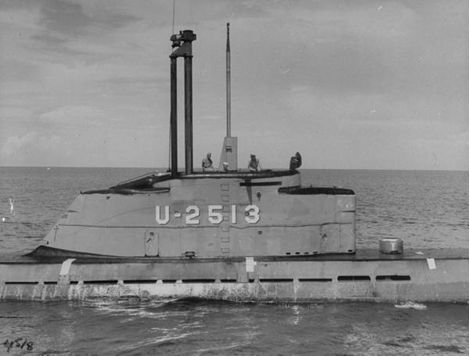

U-2513

U-Boot 2513. Німецький підводний човен типу XXI.

Закладений 19.07.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2513.

14.09.1944 р. спущений на воду.

Введений в стрій12.10.1944 р.

З12.10.1944 р. по 01.04.1945р. ускладі31-ої флотилії підводних човнів.

З 01.04.1945 р. по 08.05.1945 р. у складі 11-ої флотилії підводних човнів.

08.05.1945 р. капітулював у норвезькому місті Хортен.

20.05.1945 р. була перебазована в Осло (Норвегія).

07.06.1945 р. прибула до Лісахалі (Півнчна Ірландія).

В серпні 1945 р. відправлена до США де згодом використовувалась у різних випробуваннях.

05.12.1947 р. президент США Гаррі Трумен під час свого візиту в Кей-Уест (штат Флорида, США) став першим президентом, який подорожував на підводному човні.

02.09.1951 р., після виписки зі складу озброєння ВМС США, U-2513 було наказано затопити.

07.10.1951 р. U-2513затонув на захід від Кей-Уест в результаті обстрілу ракетами з борту есмінця USS Robert A. Owens (DD-827).


Основні характеристики


Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Гранична глибина занурювання

280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Елеттричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - демон із факелом

Командири човна

Капітан-лейтенант Ганс Бунгард (12.10.1944 р. – 26.04.1945 р.)

Фрегаттенкапітан Еріх Топ (27.04.1945 р. – 08.05.1945 р.)



U-2514

U-Boot2514. Німецький підводний човен типу XXI.

Закладений 24.07.1944 р. на верфі Blohm & Voss в Гамбурзі під заводським номером 2514.

17.09.1944 р. спущений на воду.

Введений в стрій17.10.1944 р.

З17.10.1944 р. по 08.04.1945р. ускладі31-ої флотилії підводних човнів.

08.04.1945 р. затоплений бомбардувальниками в Гамбурзі.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне
6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Царівна жаба

Командири човна

Капітан-лейтенант Рольф-Біргер Вален (17.10.1944 р. – 08.04.1945 р.)



U-2518

U-Boot 2518. Німецький підводний човен типу XXI.

Закладений 16.08.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2518.

04.10.1944 р. спущений на воду.

Введений в стрій04.11.1944 р.

З 04.11.1944 р. по 01.04.1945р. ускладі31-ої флотилії підводних човнів.

З 01.04.1945 р. по 08.05.1945 р. у складі 11-ої флотилії підводних човнів.

08.05.1945 р. капітулював у м. Хортен (Норвегія).

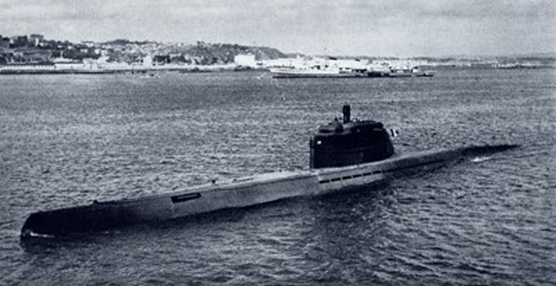

14.02.1946 р. передана ВМС Франції і переіменована на підводний човен «Roland Morillot».

У 1969 р. розібраний на металобрухт.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне
6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Тройний кіт

Командири човна

Капітан-лейтенант Фрідріх Вейднер (04.11.1944 р. – 08.05.1945 р.) - фото відсутнє!



U-2519

U-Bоot 2519. Німецький підводний човен типу XXI.

Закладений 24.08.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2519.

13.10.1944 р. спущений на воду.

Введений в стрій 15.11.1944 р.

З15.11.1944 р. по 03.05.1945р. ускладі31-ої флотилії підводних човнів.

03.05.1945 р. в результаті операції «Regenbogen» затоплений у Кілі.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна

Три маленькі рибки

Командири човна

Корветтенкапітан Петер-Еріх Кремер (15.11.1944 р. – 02.1945 р.)



U-2524

U-Boot 2524. Німецький підводний човен типу XXI.

Закладений 06.09.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2524.

30.10.1944 р. спущений на воду.

Введений в стрій 16.01.1945 р.

З16.01.1945р. по 03.05.1945р. ускладі31-ої флотилії підводних човнів.

03.05.1945 р. був затоплений в рамках операції «Regenbogen» у протоці Каттегат, на південний схід від острова Фемарн (Німеччина) після його пошкодження реактивними снарядами британських бофайтерів із ескадрілії № 236 і 254 Королівських ВПС.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)
5,3 м


Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія
4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Рибка

Командири човна

Капітан-лейтенант Ернст фон Вітцендорф (16.01.1945 р. – 03.05.1945 р.)



U-2529

U-Boot 2529. Німецький підводний човен типу XXI.

Закладений 29.09.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2529.

13.11.1944 р. спущений на воду.

Введений в стрій 22.02.1945 р.

З22.02.1944р. по 08.05.1945р. ускладі31-ої флотилії підводних човнів.

В травні 1945 р. капітулював у Норвегії.

03.06.1945 р. перегнана з Крістіансан-Сюд (Норвегія) в Лох-Ерібол (Шотландія), а через чотири дня в Лісахаллі (Північна Ірландія).

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)
5,3 м


Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Рогатий

Командири човна

Оберлейтенант цур зее Карл-Гейнріх Феуфель (22.02.1945 р. – 14.04.1945 р.)

Оберлейтенант цур зее Фрітц Калліпке (15.04.1945 р. – 08.05.1945 р.)

Фото відсутні!

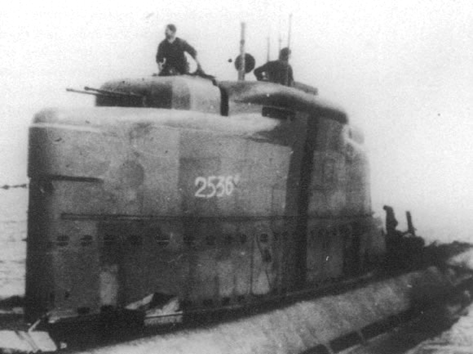

U-2536

U-Boot 2536. Німецький підводний човен типу XXI.


Закладений 21.10.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2536.

16.12.1944 р. спущений на воду.

Введений в стрій 06.02.1944 р.

З06.02.1945р. по 03.05.1945р. ускладі31-ої флотилії підводних човнів.

03.05.1945 р. затоплений в Травемюнде в ході операції «Regenbogen».


Основні характеристики


Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Тризубець Посейдона

Командири човна

Оберлейтенант цур зее Ульріх Вьоге (06.02.1945 р. – 03.05.1945 р.) - фото немає!

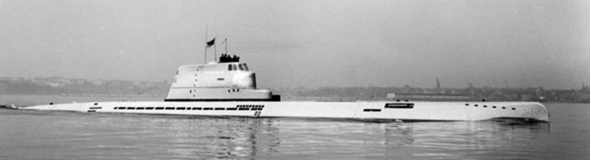

U-2540

U-Boot 2540. Німецький підводний човен типу XXI.


Закладений 28.10.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2540.

13.01.1945 р. спущений на воду.

Введений в стрій 24.02.1945 р.

З24.02.1945р. по 04.05.1945р. ускладі31-ої флотилії підводних човнів.

У квітні 1945 року човен був відправлений для тренувань в Ренне.

04.05.1945 р. в рамках операції «Regenbogen» був затоплений екіпажем у Фленсбурзі.

У червні 1957 р U-2540 був піднятий, відремонтований і введений до складу бундесмаріне. Під назвою «Wal» човен служив спочатку для випробувань нових приладів та механізмів.

01.09.1960 р. отримав назву «Wilhelm Bauer», на честь першого німецького інженера -підводника.

В якості експериментального човна (клас 241) він служив до 28.08.1968 р.

20.05.1970 р. з цивільним екіпажем «Wilhelm Bauer» знову був прийнятий на експлуатацію. Після підводного зіткнення з ескадреним міноносцем Z3 06.05.1980 р. човен більше не використовувався.

15.03.1982 р. остаточно знятий з експлуатації і згодом переобладнаний в музей.

На даний час U-2540 стоїть у місті Бремерхафені і являється музейним експонатом «DeutschesSchiffahrtsmuseum». Човен чудово обладнаний для відвідування: для нього збудований спеціальний причал на набережній (прямо під вікнами центрального універмагу), по лівому борту в корпусі прорізані два лац-порти для відвідувачів (вхід на баку, вихід на кормі). Таким чином відвідувачі проходять човен наскрізь. По внутрішній трансляції передаються сигнали бойової тривоги, команди на занурення і спливання, адресовані уявному екіпажу. Люки, що ведуть на відкриту палубу, не відкриваються, перископ заштопорений. Вартість квитка - три євро. На баці діє магазин, в якому можна придбати сувеніри та книги, присвячені субмарині (на декількаох мовах)


Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.


Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)


Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)


Командири човна

Оберлейтенант цур зее Рудольф Шультце (24.02.1945р. – 04.05.1945 р.) - фото відсутнє!



U-2542

U-Boot 2542. Німецький підводний човен типу XXI.

Закладений 10.11.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2542.

17.01.1945 р. під час деяких доопрацювань в системі управління був атакований американськими бомбардувальниками, внаслідок чого зазнав деяких пошкоджень.

22.01.1945 р. спущений на воду.

Введений в стрій 05.03.1945 р.

З05.03.1945р. по 03.04.1945р. ускладі31-ої флотилії підводних човнів.

03.04.1945 р. затоплений під час бомбардування союзницької авіації в Кілі.

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.


Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)


Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)


Емблема човна - Командири човна

Оберлейтенант цур зее Отто Хюбшен (05.03.1945 р. – 03.04.1945 р.)



U-2551

U-Boot2551. Німецький підводний човен типу XXI.

Закладений 08.12.1944 р. на верфі Blohm & Vossв Гамбурзі під заводським номером 2551.

31.03.1945 р. спущений на воду.

Введений в стрій24.04.1945 р.

З 24.04.1945р. по 05.05.1945р. ускладі31-ої флотилії підводних човнів.

05.05.1945 р. U-2551 виплив на мілину Фленсбургської гавані.

23.07.1945 р. підірваний Королівськими ВМС Великобританії.


Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість на дизелях (надводна)

15,6 вузлів (28,9 км/год)

Швидкість на електродвигунах (надводна)

17,9 вузлів (33,2 км/год)

Швидкість на електродвигунах (підводна)

17,2 вузлів (31,9 км/год)

Швидкість у беззвуковому положенні (підводна)

6,1 вузлів (11,3 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.


Розміри

Водотонажність (надводна)

1621 (1595) т

Водотонажність (підводна)

2100 (2067) т

Довжинанайбільша (по КВЛ)

76,7 м

Ширина корпусу

8 м

Висота

6,2 м

Середня осаду (по КВЛ)

5,3 м

Силова установка

Електричні двигуни
2 х MAN M6V40/46KBB наддувом 6-циліндрові дизельні двигуни, 4000 к.с. (2,9 МВт)
2 × SSW GU365/30 електродвигунів подвійної дії, 5000 к.с. (3,7 МВт)
2 × SSW GV232/28 електродвигунів безшумної роботи, 226 к.с. (0,166 МВт)

Озброєння

Артилерія

4 x 20 mm гармати

Торпедно-мінне

6 носових торпедних апаратів

23 × 533 мм торпеди (Або 17 торпед і 12 мін)

Емблема човна - Лев і коло

Командири човна

Оберлейтенант цур зее Отто Хюбшен (05.03.1945 р. – 03.04.1945 р.) - фото немає!



U-3001

U-Boot3001. Німецький підводний човен типу XXI.

Закладений 15.04.1944 р. на верфі AG Weserв Бремені під заводським номером 1160.

30.05.1944 р. спущений на воду.

Введений в стрій 20.07.1944 р.

З20.07.1944 р. по 14.08.1944р. входивдоскладу32-ої флотилії підводних човнів.

З 15.08.1944 р. по 26.11.1944 р. входив до складу 4-ої флотилії підводних човнів.

В бойових походах участі не брав

Затоплений 03.05.1945 р. на північний захід від Веземюнде в результаті операції «Regenbogen».


Основні характеристики


Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість (надводна)

15,6 вузлів (28,89 км/год)

Швидкість (підводна)

17,2 вузлів (31,85 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.


Розміри

Водотонажність (надводна)

1621 (1647) т

Водотонажність (підводна)

1819 (1848) т

Довжинанайбільша (по КВЛ)

76,73 м

Ширина корпусу

6,63 м

Висота

8,0 м

Середня осаду (по КВЛ)

6,17 м

Силова установка

Дизельні двигуни 2 (MWM) х 2200, MAN; Електродвигуни 2 (SSW) х 2500; 2 х 226

Озброєння

Артилерія

4 x 20mm гармати

Торпедно-мінне

6 торпедних апаратівх 23 (533 mm) торпеди

Емблеми човна - Мечете і лист ліани

Командири човна

Капітан-лейтенант Ганс Фогель (20.07.1944 р. – 26.11.1944 р.)

Капітан-лейтенант Вільгельм Петерс (04.1945 р. – 03.05.1945 р.)

Фото відсутні!



U-3008

U-Boot3008. Німецький підводний човен типу XXI.

Закладений 02.08.1944 р. на верфі AG Weserв Бремені під заводським номером 1167.

14.09.1944 р. спущений на воду.

Введений в стрій 19.10.1944 р.

З 19.09.1944 р. по 01.04.1945 р. входивдоскладу 4-ої флотилії підводних човнів.

З 01.04.1945 р. по 08.05.1945 р. входив до складу 11-ої флотилії підводних човнів.

В бойових походах участі не брав

03.05.1945 р. після патрулювання повернувся до Вільгельмсхафена.

21.06.1945 р. будучи підготовленим до останнього бойового походу переведений з Вільгельмсхафена в бухту Лох Ріан (Шотландія).

В серпні 1945 р. переданий владі США. Використовувався для випробувань. Експлуатувався до липня 1948 р.

Затоплений під час випробувань у травні 1954 р. неподалік від Пуерто-Ріко


Основні характеристики


Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість (надводна)

15,6 вузлів (28,89 км/год)

Швидкість (підводна)

17,2 вузлів (31,85 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1647) т

Водотонажність (підводна)

1819 (1848) т

Довжинанайбільша (по КВЛ)

76,73 м

Ширина корпусу

6,63 м

Висота

8,0 м

Середня осаду (по КВЛ)
6,17 м


Силова установка

Дизельні двигуни 4000 к.с. (2983 кВт)/Електродвигуни 4400 к.с. (3281 кВт)


Озброєння

Артилерія

4 x 20mm гармати

Торпедно-мінне

6 торпедних апарата × 21 (533 mm) торпеди


Емблеми човна - Клоун, Щит

Командири човна

Капітан-лейтенант Фокко Шломер (19.10.1944 р. - 03.1945 р.)

Капітан-лейтенант Гельмут Манзек (03.1945 р. – 08.05.1945 р.)



U-3012

U-Boot3012. Німецький підводний човен типу XXI.

Закладений 26.08.1944 р. на верфі AG Weserв Бремені під заводським номером 1171.

18.10.1944 р. спущений на воду.

Введений в стрій 04.12.1944 р.

З04.12.1944 р. по 03.05.1945 р. входивдоскладу 4-ої флотилії підводних човнів.

В бойових походах участі не брав.

Затоплений 03.05.1945 р. в Травемюнде в ході операції «Regenbogen».

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість (надводна)

15,6 вузлів (28,89 км/год)

Швидкість (підводна)

17,2 вузлів (31,85 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1647) т

Водотонажність (підводна)

1819 (1848) т

Довжинанайбільша (по КВЛ)

76,73 м

Ширина корпусу

6,63 м

Висота

8,0 м

Середня осаду (по КВЛ)

6,17 м

Силова установка


Дизельні двигуни 4000 к.с. (2983 кВт)/Електродвигуни 4400 к.с. (3281 кВт)


Озброєння

Артилерія

4 x 20mm гармати

Торпедно-мінне

6 торпедних апарата × 21 (533 mm) торпеди


Емблеми човна - Слоник Боббі

Командири човна

Капітан-лейтенант Фрідріх Клоевекорн (04.12.1944 р. – 24.04.1945 р.)

Капітан-лейтенант Ганс Бунгардс (27.04.1945 р. – 28.04.1945 р.)

Оберлейтенант цур зее Альфред Мейєр (01.05.1945 р. – 03.05.1945 р.)



U-3015

U-Boot 3015. Німецький підводний човен типу XXI.

Закладений 25.08.1944 р. на верфі AG Weserв Бремені під заводським номером 1177.

27.10.1944 р. спущений на воду.

Введений в стрій17.12.1945 р.

З 17.12.1944 р. по 05.05.1945 р. входивдоскладу 4-ої флотилії підводних човнів.

Затоплений 05.05.1945 р. в результаті оперції «Regenbogen».

Основні характеристики

Тип корабля

Великий ПЧ

Позначення проекту

ХХІ

Швидкість (надводна)

15,6 вузлів (28,89 км/год)

Швидкість (підводна)

17,2 вузлів (31,85 км/год)

Робоча/гранична глибина занурювання

135/280 м

Екіпаж

57 чол.

Розміри

Водотонажність (надводна)

1621 (1647) т

Водотонажність (підводна)

1819 (1848) т

Довжинанайбільша (по КВЛ)

76,73 м

Ширина корпусу

6,63 м

Висота

8,0 м

Середня осаду (по КВЛ)

6,17 м

Силова установка

Дизельні двигуни 4000 к.с. (2983 кВт)/Електродвигуни 4400 к.с. (3281 кВт)

Озброєння

Артилерія

4 x 20mm гармати

Торпедно-мінне

6 торпедних апарата × 21 (533 mm) торпеди


Емблеми човна - Полярний ведмідь


Командири човна

Капітан-лейтенант Петер-Отмар Грау (17.12.1944 р. – 05.05.1945 р.) - фото відсутнє
