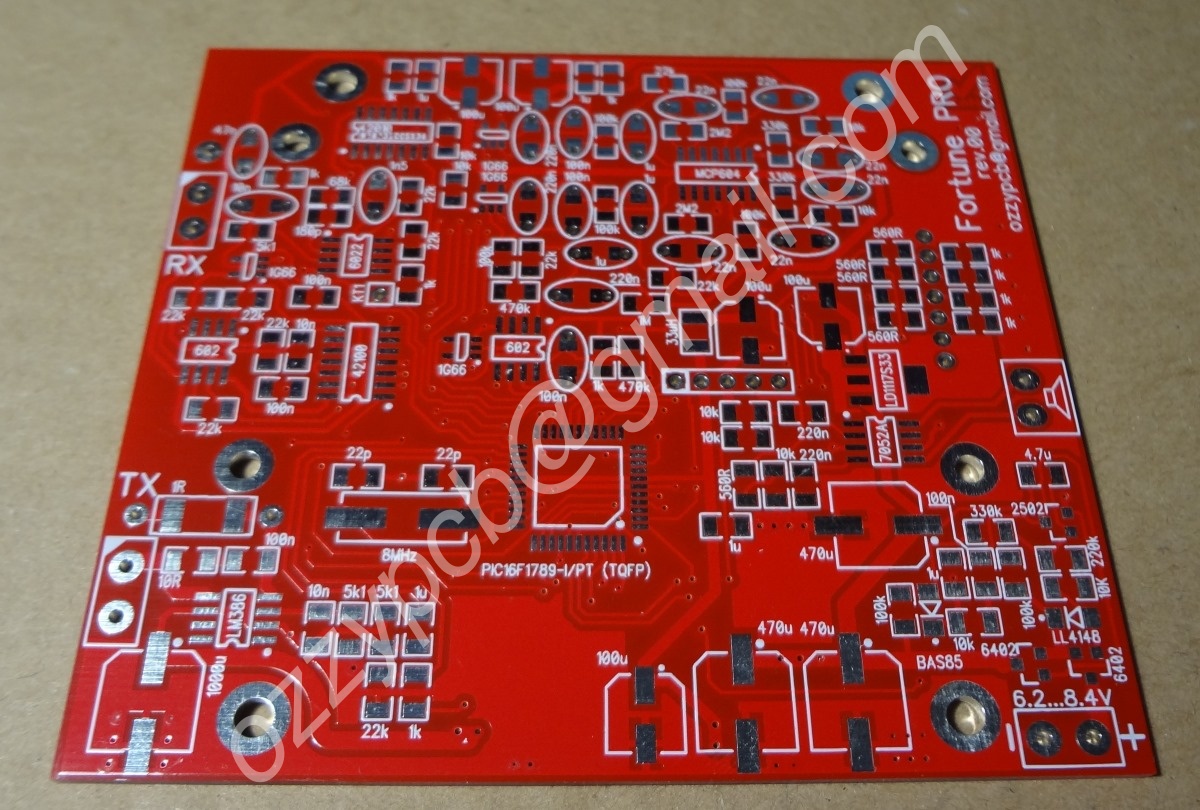

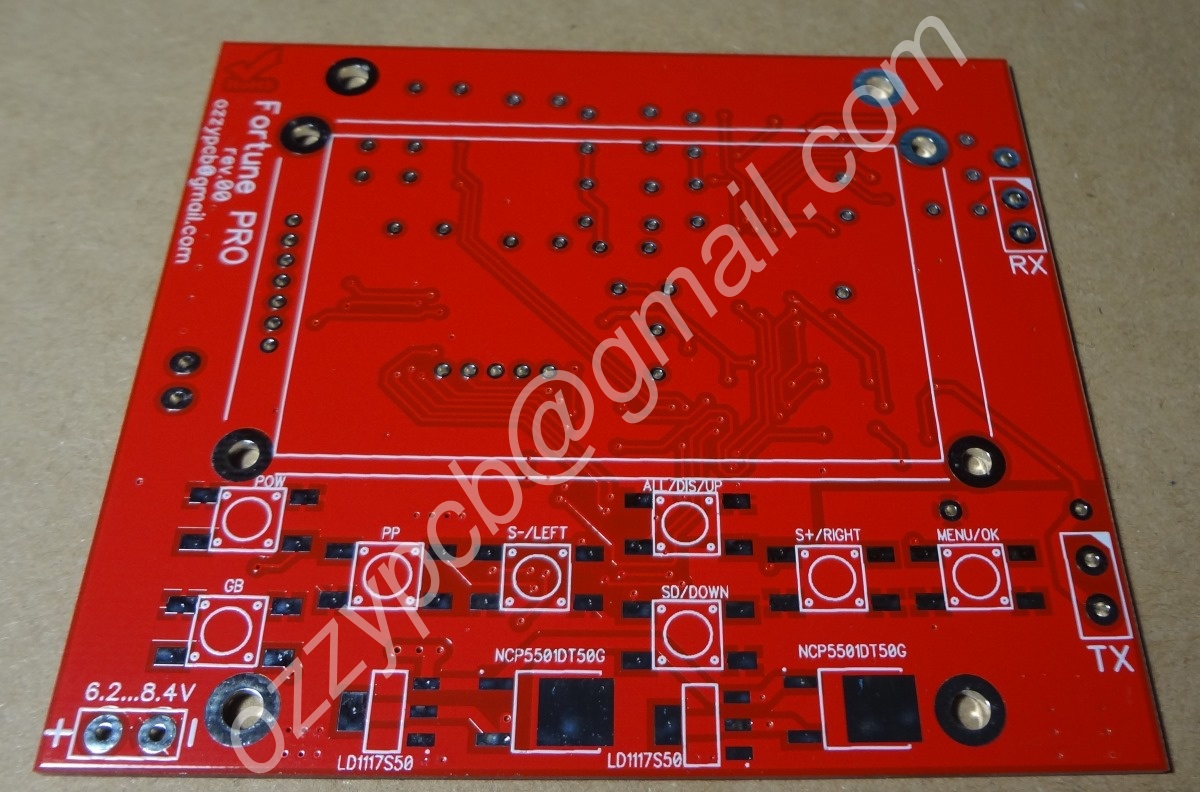

В продаже платы для сборки металлоискателя Фортуна ПРО: Под корпус Z80 Особенности: стабилизаторы на выбор: либо LD1117 либо NCP5501DT50G защита от переполюсовки питания с минимальным падением напряжения разъем программирования оставлен , распиновка совпадает с PicKit2 в фильтрах можно ставить как металлопленочные так и керамические конденсато кнопка включения/отключения на лицевой панели Вся документация доступна здесь, будет обновляться. По состоянию на 27/04 платы еще не тестировались, нет процессоров Процессоров у меня нет Цена за плату 150 грн Украина, 12 USD другие страны при оплате через WesterUnion/Золотую Корону и 16 USD при оплате через PayPal

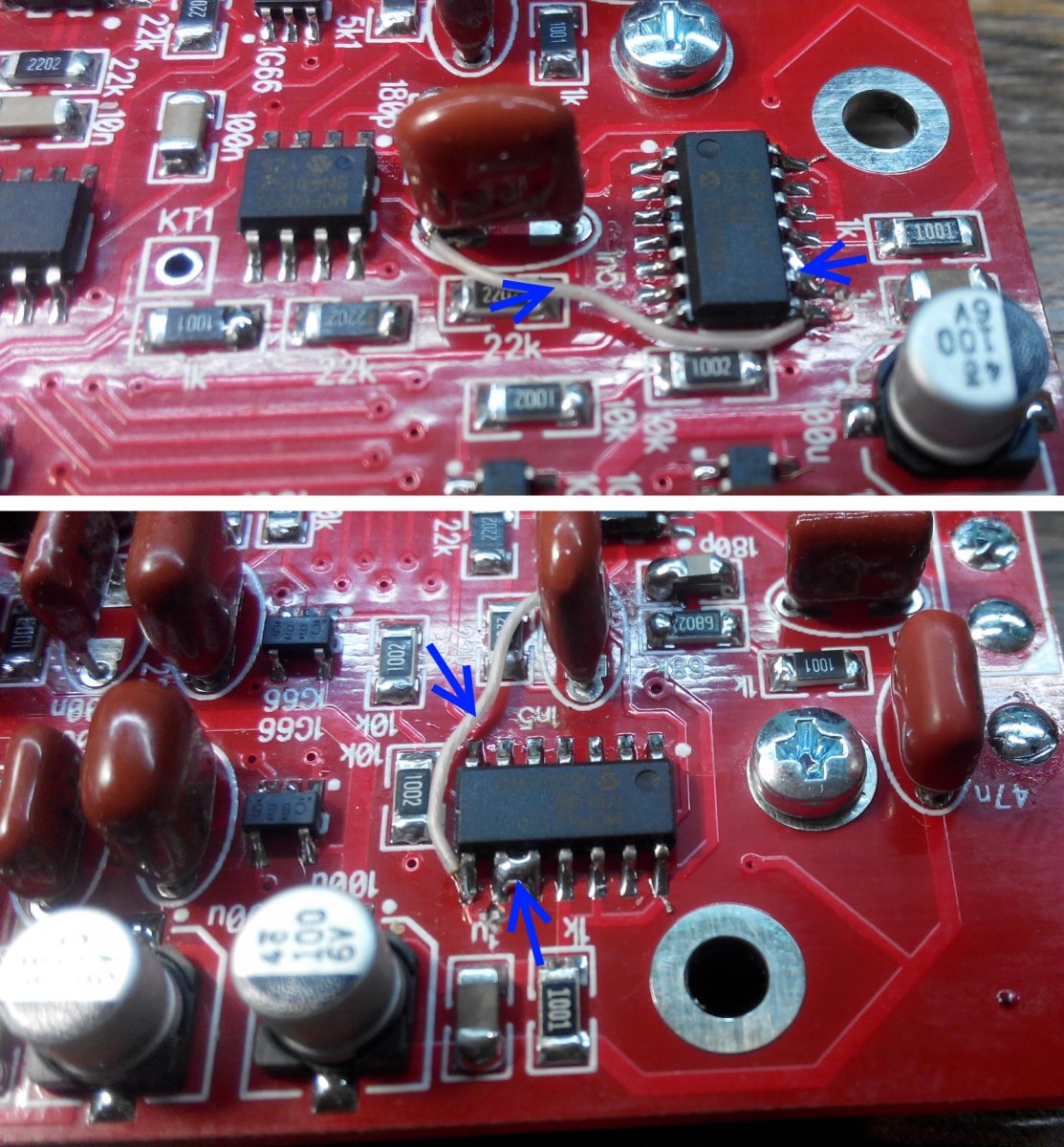

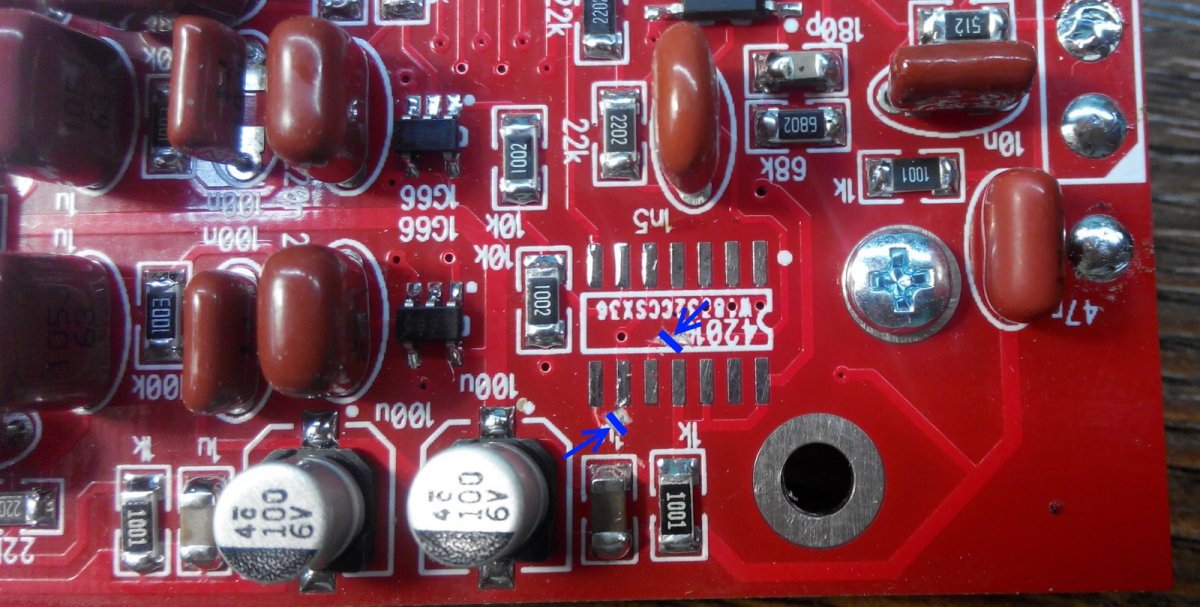

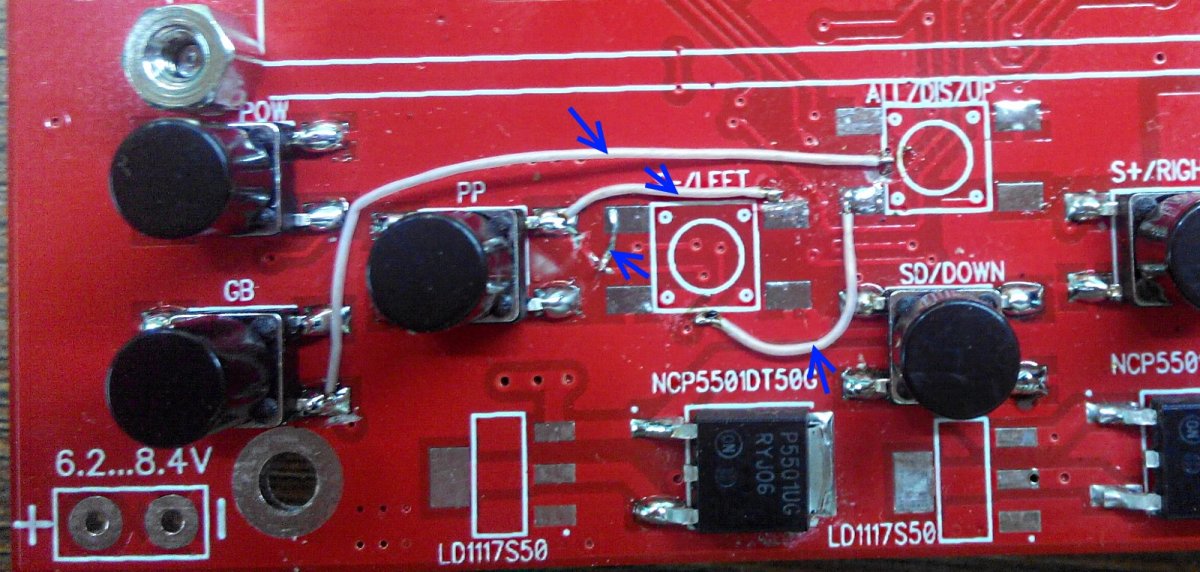

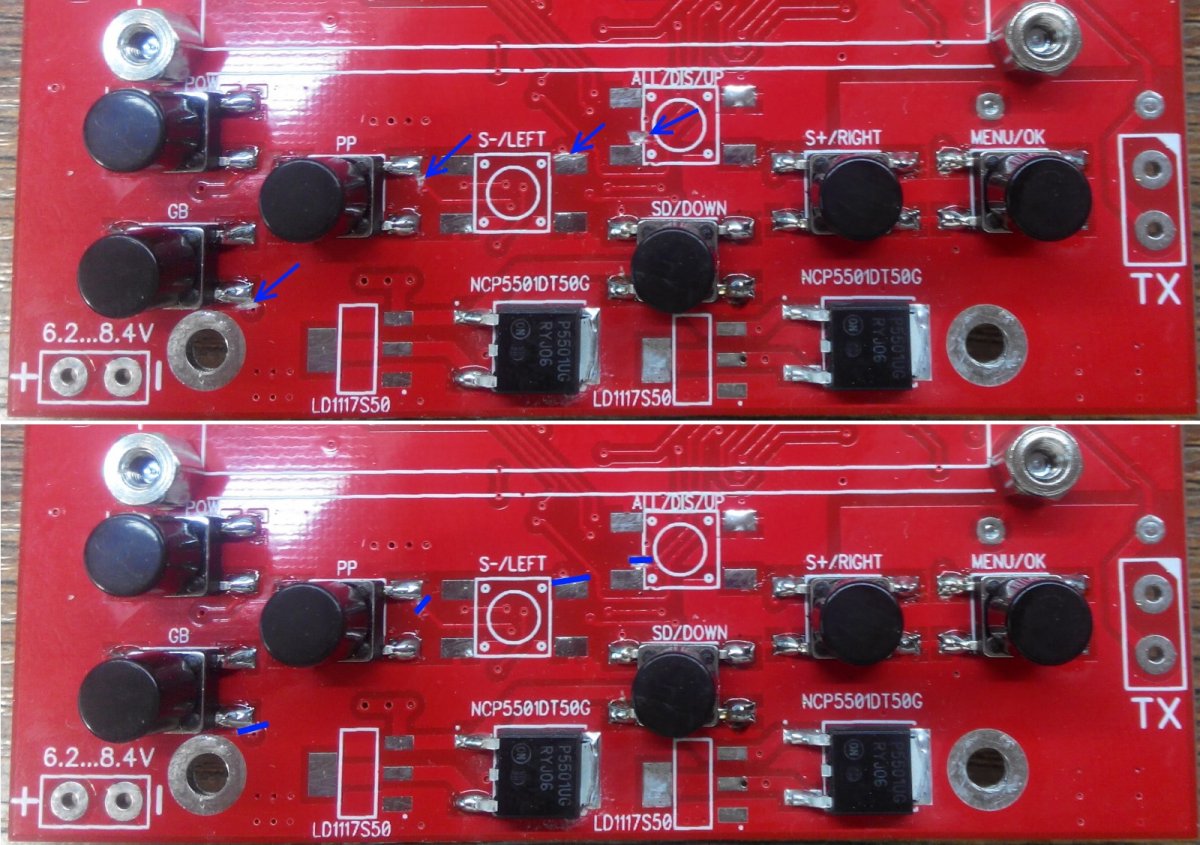

Итак, так как платы не тестировались (О ЧЕМ Я ПРЕДУПРЕЖДАЛ) то ..... есть ошибки, для устранения ошибок их необходимо немного доработать по порядку, 1) перепутаны кнопки, для этого снимаем две кнопки, затем режем дорожки где указано на картинке и соединяем перемычками как на картинке, запаиваем кнопки на место 2) снимаем mcp42010 и режем две дорожки отмеченные стрелками,запаиваем mcp на место и бросаем две перемычки, если этого не сделать - не будет работать автомат отстройки от грунта .... ставим всеми любимые ADшки для стабильной работы прибора )))
