Патроны кольцевого воспламенения / Rimfire ammunition

там , в нижней части гильз закладывались капсюля аналогичные охотничьим как на втором фото

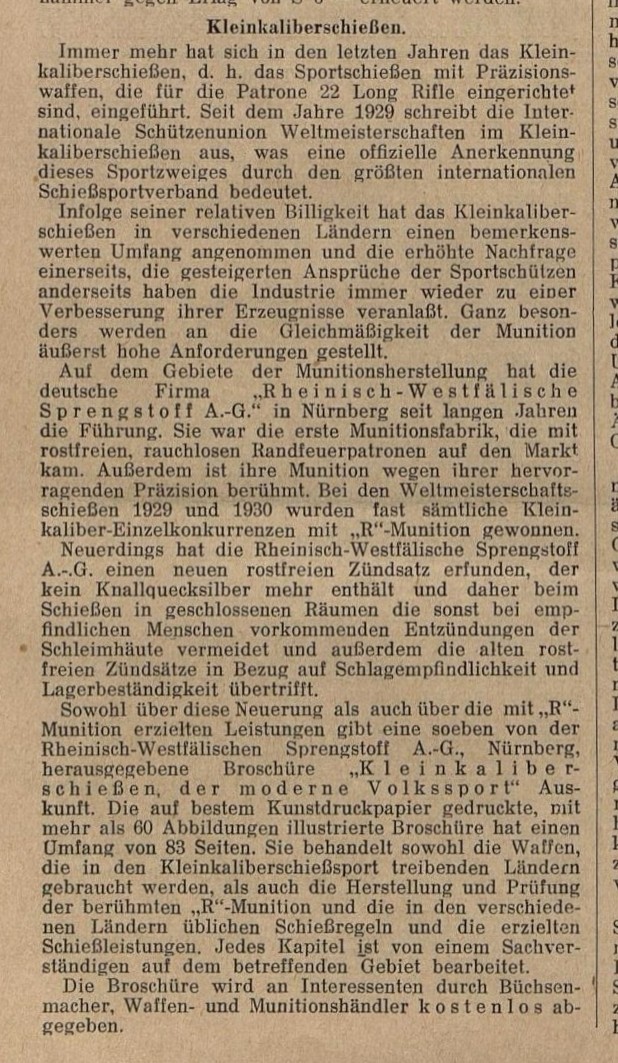

В 1930-е годы немецкая фирма RWS часто рекламировала свою продукцию в периодических изданиях. В тексте из Öffentliche Sicherheit упоминается рекламная брошюра от RWS, но в интернете найти её не получилось.


Стрельба из малого калибра становится все более популярной в последние годы. Введена спортивная стрельба из высокоточного огнестрельного оружия под патрон 22 Long Rifle. С 1929 года Международный стрелковый союз организует чемпионаты мира по малокалиберной стрельбе, а это значит, что эта отрасль спорта официально признана крупнейшей международной ассоциацией стрелкового спорта. Благодаря своей относительной дешевизне малокалиберная стрельба приобрела замечательные размеры в различных странах, а возросший спрос, с одной стороны, и повышенные требования спортивной стрельбы, с другой, побуждали промышленность к постоянному совершенствованию своей продукции. В частности, чрезвычайно высокие требования предъявляются к однородности боеприпасов. Немецкая компания «Rheinisch-Westfälische Sprengstoff A.-G.» в Нюрнберге уже много лет является лидером в области производства боеприпасов. Это был первый завод по производству боеприпасов, начавший продавать неоржавляющие бездымные патроны кольцевого воспламенения. К тому же их боеприпасы славятся отличной кучностью. На чемпионатах мира по стрельбе в 1929 и 1930 годах почти все индивидуальные соревнования по малокалиберной стрельбе были выиграны патронами «R». Недавно компания Rheinisch-Westfälische Sprengstoff A.- G. изобрела новый неоржавляющий капсюль, который больше не содержит гремучей ртути и поэтому позволяет избежать воспаления слизистых оболочек, которое в противном случае возникает у чувствительных людей при стрельбе в закрытых помещениях, а также превосходит старые неоржавеющие капсюли по чувствительности к удару и сроку годности. Только что опубликованная Rheinisch-Westfälische Sprengstoff A.-G., Нюрнберг брошюра «Стрельба малокалиберным оружием, современный популярный вид спорта» содержит информацию об этой инновации, а также о характеристиках, достигнутых с помощью боеприпасов «R». Брошюра, напечатанная на лучшей художественной бумаге и иллюстрированная более чем 60 иллюстрациями, насчитывает 83 страницы. Она охватывает как ружья, используемые в странах, практикующих малокалиберную стрельбу, производство и испытания знаменитых боеприпасов «R», так и правила стрельбы и характеристики стрельбы, используемые в разных странах. Каждая глава редактируется экспертом в соответствующей области. Брошюра бесплатно распространяется заинтересованным лицам оружейниками, торговцами оружием и боеприпасами.

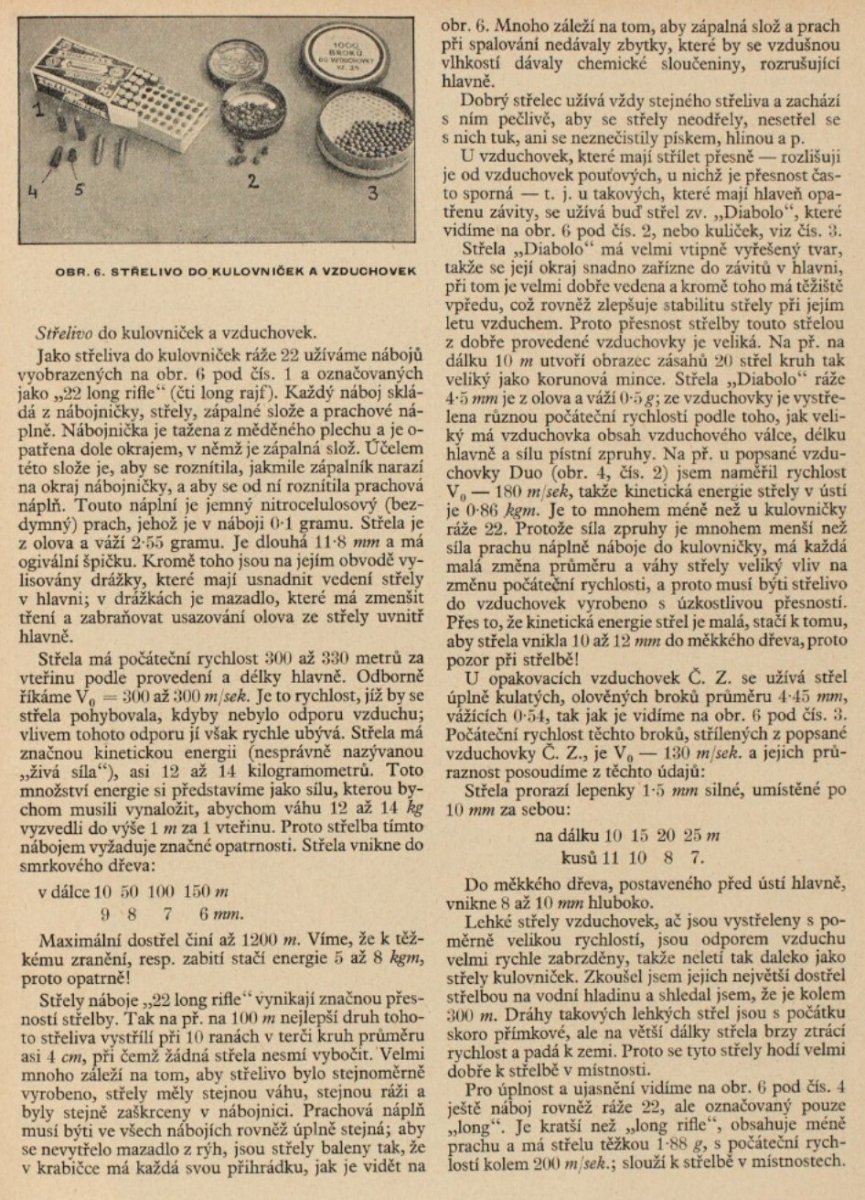

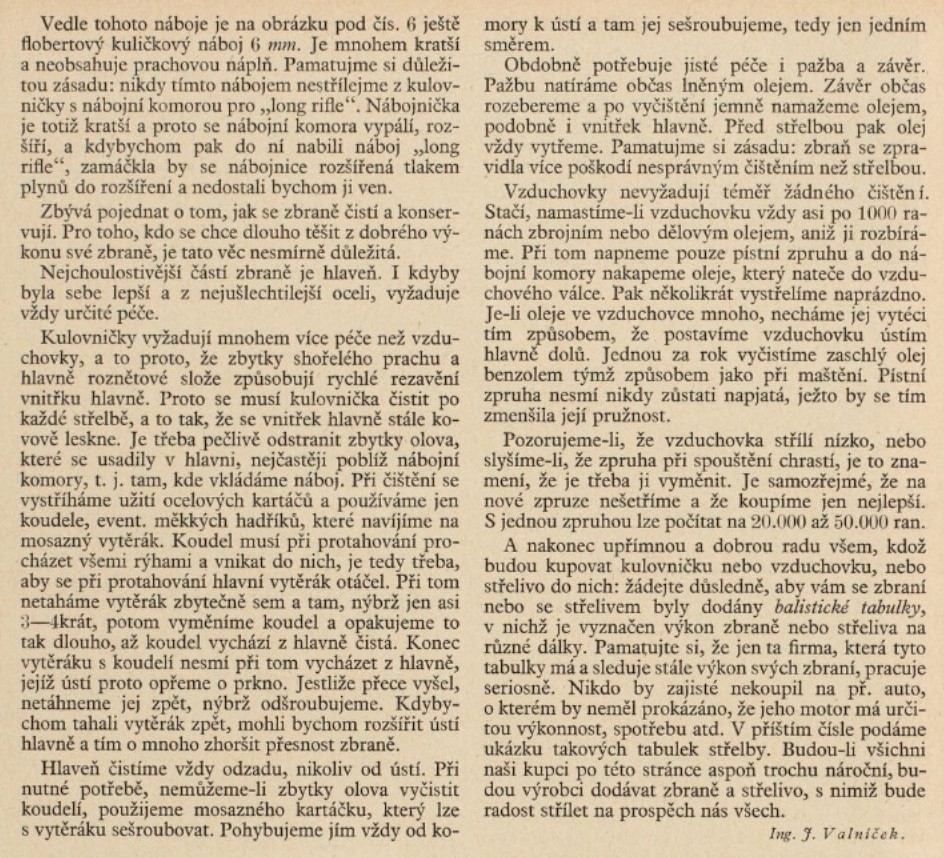

Перевод текста, имеющего отношение к малокалиберным патронам, напечатанного в чехословацком журнале Vojensky svet №10 1936.

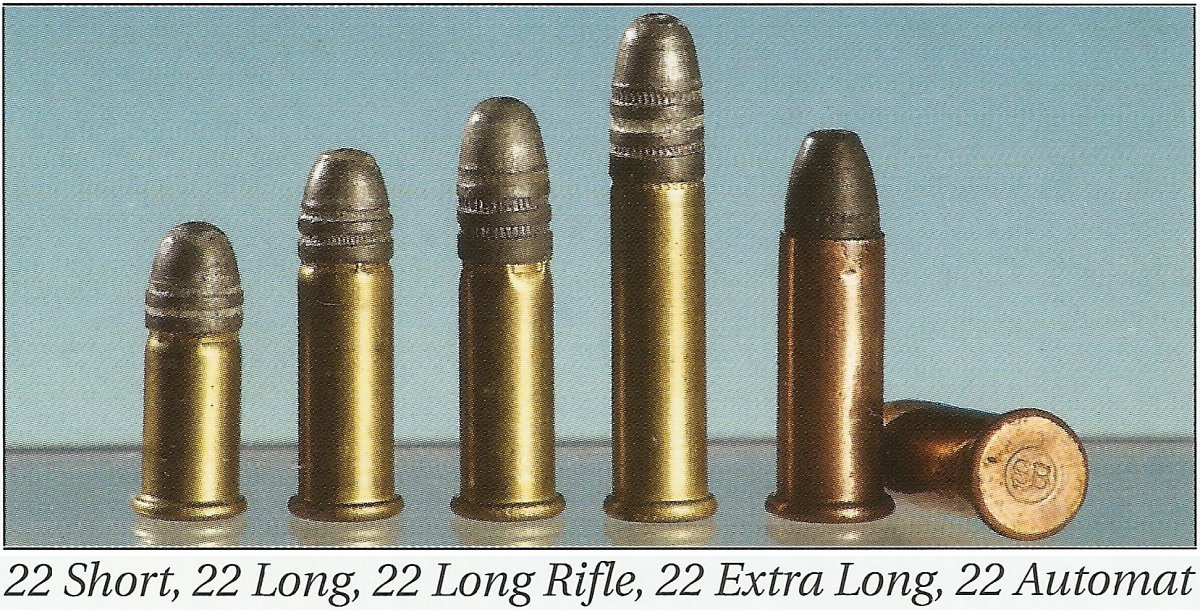

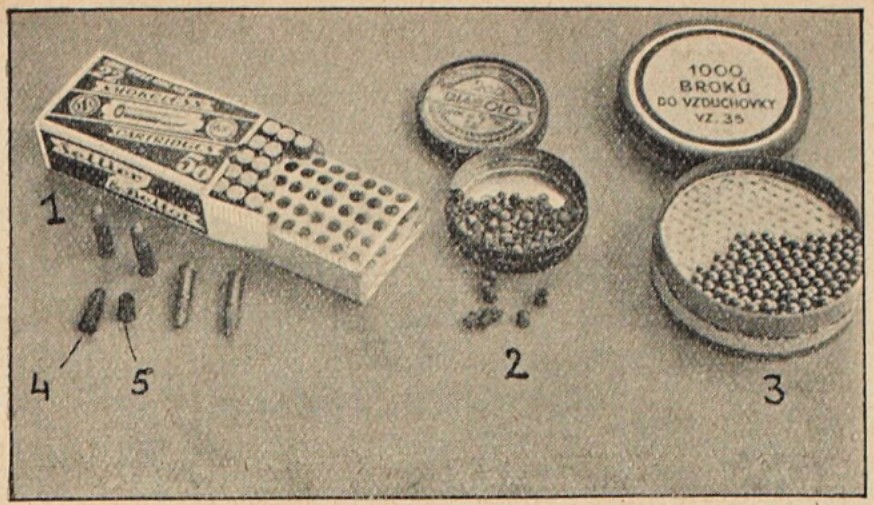

«В качестве боеприпасов для винтовок 22-го калибра используем боеприпасы, показанные на рис. 6 под № 1 и именуемые „22 long rifle" (читается длинная винтовка). Каждый патрон состоит из гильзы, пули, ударного состава и порохового заряда, который воспламеняется, как только боёк ударит о край патрона. Порохового заряд представляет собой мелкодисперсный нитроцеллюлозный (бездымный) порох весом 0,1 г. Пуля изготовлена из свинца и весит 2,55 г. Имеет длину 11,8 мм и имеет оживальную вершину. Канавки штампованы по периметру и имеют смазку для уменьшения трения и облегчения прохождения пули в стволе, а также для предотвращения оседания свинца внутри ствола. Пуля имеет начальную скорость от 300 до 330 метров в секунду в зависимости от конструкции и длины ствола. Технически мы говорим, что V○= от 300 до 300 м/сек. Это скорость, с которой снаряд двигался бы без сопротивления воздуха; однако из-за этого сопротивления скорость быстро снижается. Пуля имеет значительную кинетическую энергию (ошибочно называемую «живой силой»), примерно от 12 до 14 кг. Под этим подразумевается количестве энергии, которую нам пришлось бы затратить, чтобы поднять вес от 12 до 14 кг на высоту 1 м за 1 секунду. Пуля пробивает еловую древесину: на расстоянии 10, 50, 100, 150 м – 9, 8, 7, 6 мм. Максимальная дальность до 1200 м. Это может привести к серьёзным травмам. Чтобы убить достаточно энергии от 5 до 8 кгм, так что будьте осторожны!
Пули боеприпаса „22 long rifle" отличаются хорошей кучностью стрельбы. Так, например, при стрельбе в цель на 100 метров, из 10 выстрелов все пули укладываются в круг диаметром около 4 сантиметров. Очень важно, чтобы боеприпасы были одинаково снаряжены, чтобы пули имели одинаковую массу, один и тот же калибр и были одинаково зажаты в гильзе. Заряд пороха также должен быть одинаковым во всех патронах. Чтобы не вытиралась смазка из канавок, патроны упаковывают так, чтобы каждый имел свой отсек в коробке, как видно на рис. 6. Очень важно, чтобы ударный состав и порох при горении не выделяли вещества, которые при влажности воздуха создавали бы разрушающие химические соединения…
…Для полноты и ясности мы видим на рис. 6 под № 4 по-прежнему патрон 22 калибра, но именуемый только как „long". Он короче „long rifle", содержит меньше пороха и имеет пулю массой 1,88 г, с начальной скоростью около 200 м/сек. Используется для стрельбы в помещениях. Рядом с ними на картинке под № 5 патрон flobert с круглой пулей 6 мм. Он намного короче и не содержит пороха.»

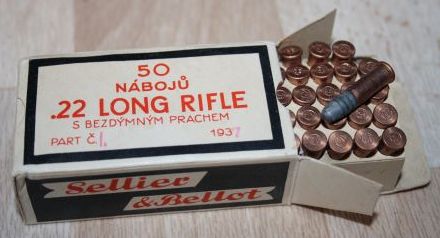

На странице журнала показана коробочка с патронами производства Sellier & Bellot.

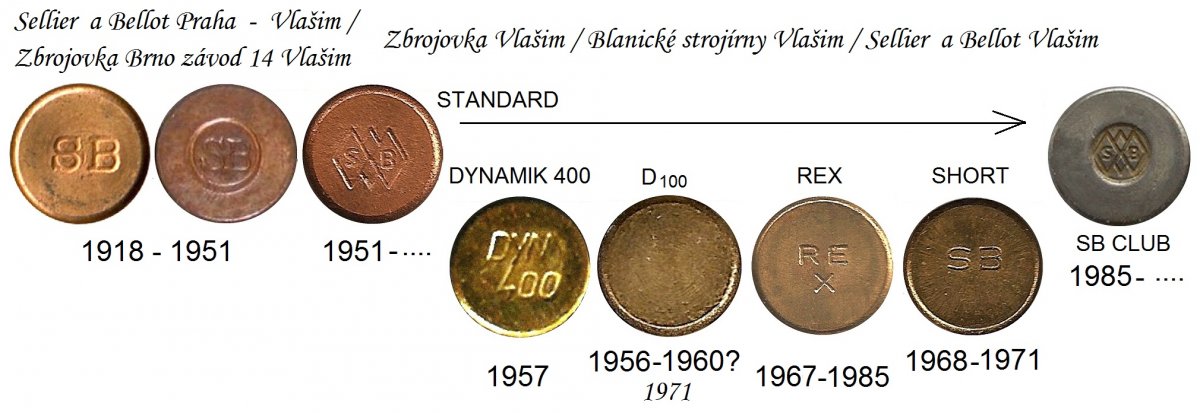

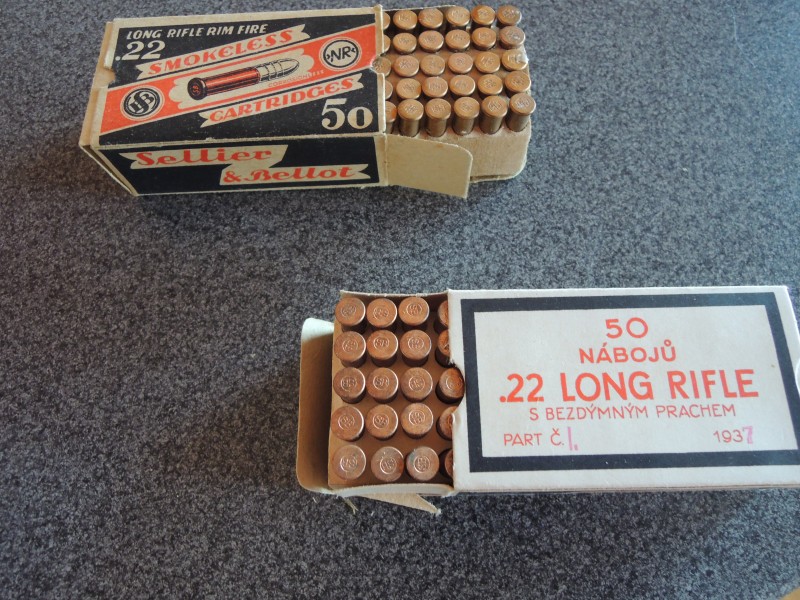

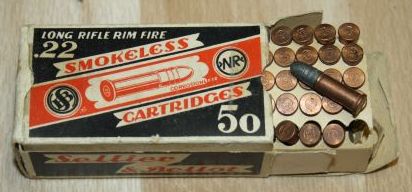

Поскольку речь идёт о чехословацких МК патронах, то добавлю фотками для полноты ясности. В 1918 году с октября месяца с образованием Чехословакии клейма малокалиберных патронов имели новый вид ,,SB,, в круге, а флоберы в двойном круге. Патроны флобера шумовые имели клейма ,,Молния,,
Упаковки ,первые с новым государственным образованием белого картона

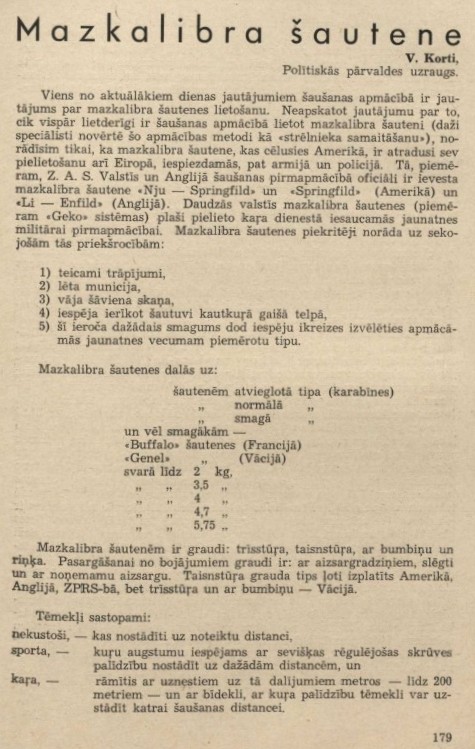

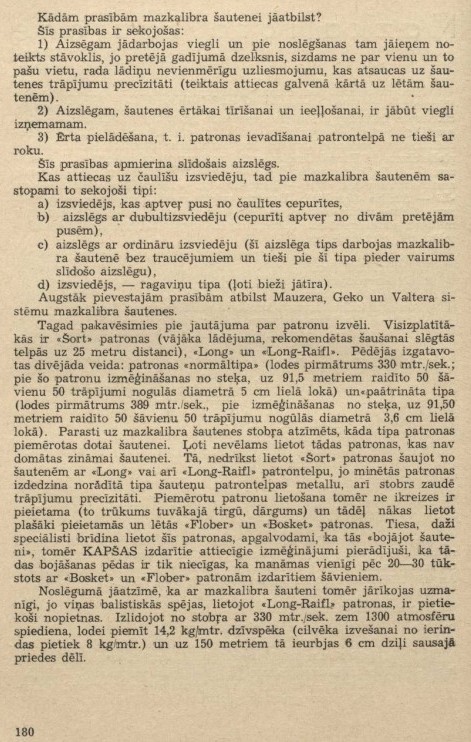

Вот что пишет V. Korti , касательно малокалиберных патронов, в латвийском журнале «Policija» №4 1938 года.
«Теперь перейдем к вопросу выбора патронов. Наиболее распространены патроны «Šort» (рекомендованы для стрельбы в закрытых помещения на расстоянии 25 метров), «Long» и «Long-Raifl». Последние изготавливаются двух типов: патроны [«normāltipa»] «нормального типа» (скорость пули 330 м/сек.; при испытании этих патронов было произведено 50 выстрелов на дальность 91,5 метра и все 50 попаданий в круге диаметром 5 см) и [«paātrināta tipa»] «ускоренного типа» (скорость пули 389 м/сек., на испытании было произведено 50 выстрелов на дальность 91,50 метра и все 50 попаданий в круге диаметром 3,6 см). Обычно на стволе малокалиберной винтовки указано, какой тип патрона подходит для данной винтовки. Крайне нежелательно использовать патроны, не предназначенные для данной винтовки. Таким образом, патроны Short нельзя использовать при стрельбе из винтовок патронами Long или Long-Raifl, так как эти патроны сжигают металл патронника винтовки, также ствол теряет кучность попадания. Однако использование подходящих патронов не всегда доступно (отсутствие их на ближайшем рынке, дороговизна) и поэтому приходится использовать более доступные и дешевые патроны «Флобер» и «Боскет». Правда, некоторые специалисты предостерегают от использования этих патронов, утверждая, что они «повреждают» винтовку, но соответствующие испытания, проведенные KAPŠAS, показали, что следы таких повреждений настолько малы, что их можно увидеть только через 20-30 тыс. выстрелов патронами «Боскет» и «Флобер».
В заключение, с малокалиберной винтовкой нужно обращаться осторожно, так как ее баллистические возможности при использовании патронов Long-Raifl достаточно серьезны. Выходя из ствола со скоростью 330 м./сек. при давлении около 1300 атмосфер, пуля имеет энергию 14,2 кг/м. (8 кг/м. достаточно, чтобы вывести человека из строя) и на 150 метров проникает на 6 см вглубь сухой сосновой доски.»

Какие-то нестыковки. Korti пишет, что не желательно использовать «короткий» патрон в винтовках, рассчитанных на патрон «лонг райфл», но допускает стрельбу патронами Флобер и Боскет.

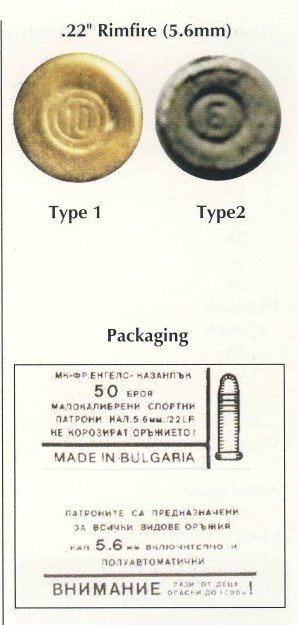

Про болгарские малокалиберные патроны. Машинный перевод текста и иллюстрации из John Munnery. Bulgarian Military Cartridge Review 1876 – Present. Sofia, 1998.

«.22" Rimfire (5.6mm).
По неподтвержденным свидетельствам, человек, участвовавший в испытаниях, утверждает, что первое производство патронов калибра .22 Long Rifle Rimfire началось в Казанлыке в начале 1950-х годов. Были найдены два экземпляра .22 Long Rifle. Оба имеют латунные гильзы и обычные свинцовые пули. На одном вписана казанлыкская заводская цифра «10», выбитая в круге (тип 1). По-видимому, более поздняя версия, которая используется сегодня на стрельбищах по мишеням в Болгарии, поставляется в пластиковой упаковке с флуоресцентными оранжевыми этикетками, указывающими на источник производства на заводе «Фр. Энгельс» в Казанлыке и содержит патроны .22LR в латунной гильзе с клеймом «Е» в круге (тип 2). .22 Short также используется для соревнований, но до недавнего времени использовались только импортные патроны. Я так понимаю, что Казанлыкский Арсенал сейчас делает этот калибр по спецзаказу. Я также понимаю, что «Арсенал» теперь маркирует .22LR своим характерным логотипом «А».

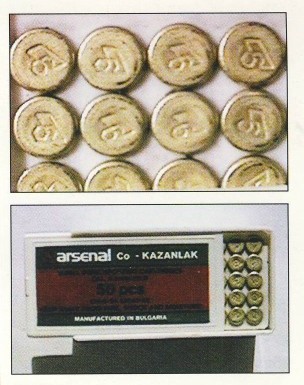

Упаковка.
Этикетки справа изготовлены недавно. Они имеют черную печать на флуоресцентной липкой пластиковой бумаге, которая закреплена сверху и снизу серой пластиковой коробки на 50 штук с прозрачной пластиковой крышкой. Патроны имеют клеймо типа 2, показанное выше. На верхней этикетке указано, что патроны произведены на заводе Фридриха Энгельса в Казанлыке, а содержимое указано как спортивные патроны малого калибра с некорродирующими капсюлями. На нижней этикетке указано, что патроны подходят для всех видов оружия калибра .22, включая полуавтоматическое, и имеется предупреждение в западном стиле о том, что содержимое не должно быть доступно детям, и что существует опасная зона на расстоянии 1000 метров.»

И еще авторское добавление:

«.22 кольцевого воспламенения.
В главе 4 я упомянул о новой марке «Арсенала», на которой используется их новый логотип, а не код «10». Я воспроизвожу здесь как штампы, так и новый стиль этикетки коробки.»

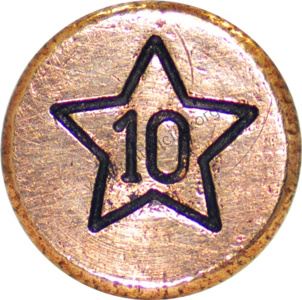

Первым клеймом на болгарских МК патронах было ,,ЗВЕЗДА,, с 10-ой в середине звезды на медной гильзе, позже на стальных латунированных гильзах. На странице 7 данной темы помещены фото упаковок и клейм болгарских мк



Относительно так называемой буквы ,,Е,, являющейся клеймом на МК болгарских патронов. На самом деле нижняя палочка буквы отделена от основания вправо и вид клейма имеет ,,F_,, что предполагает читать как Фридрих Енгельс

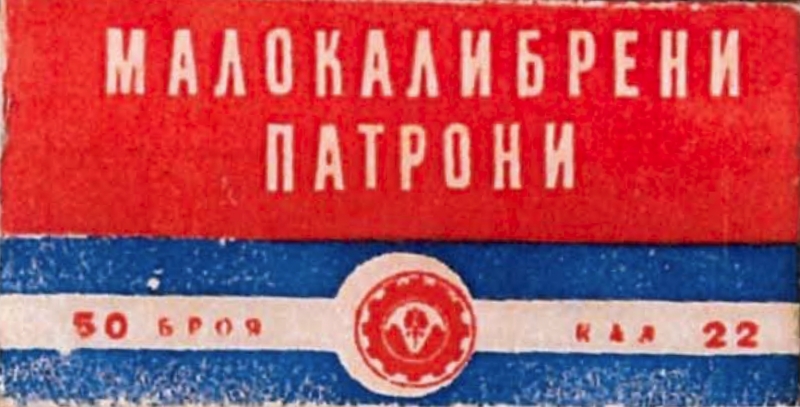

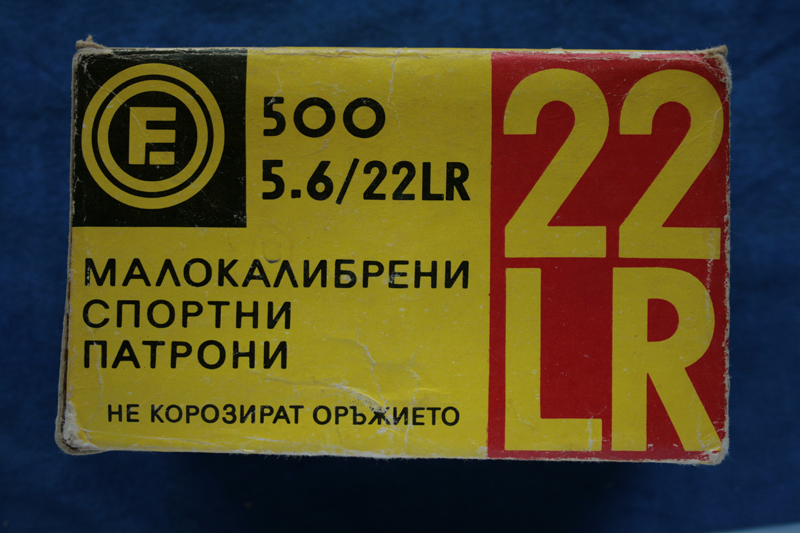

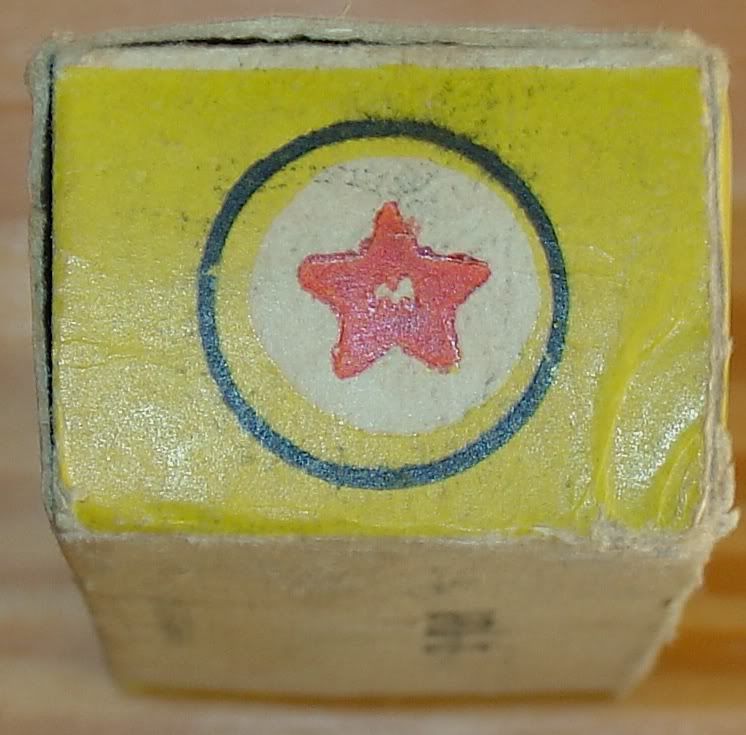

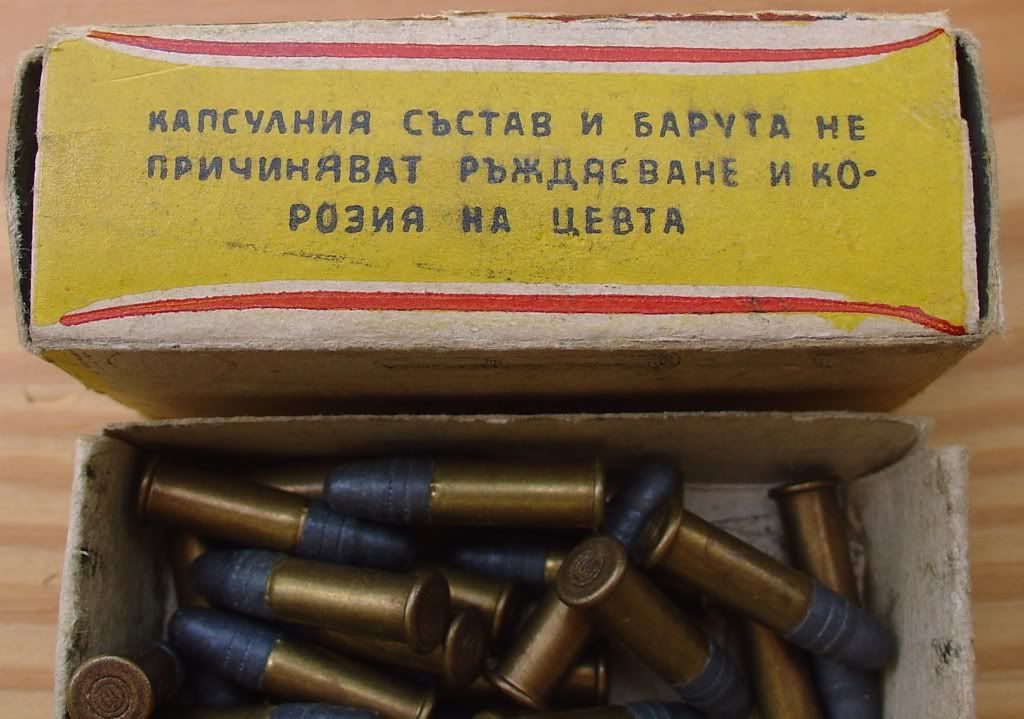

Болгарская пачка начала 1960-х.
https://wardscollectibles.com/22-box-id/world/bulgaria.pdf



Добавлю к странице 7. Болгарская упаковка завода №10.
(фото из сети).

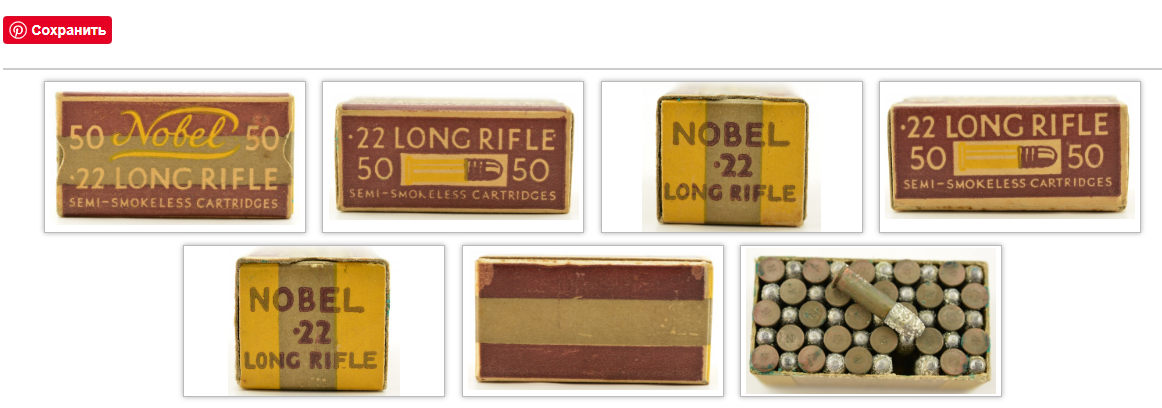

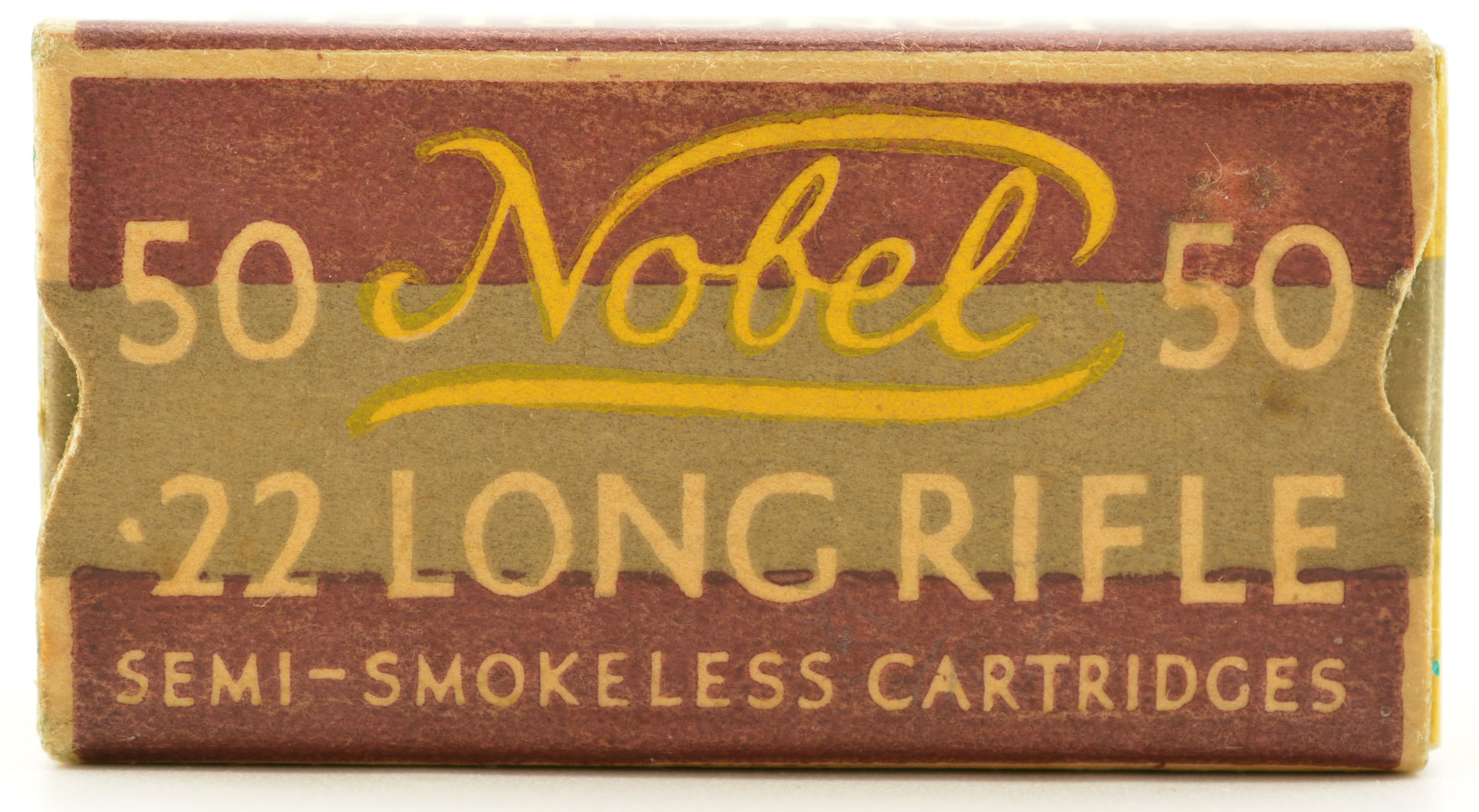

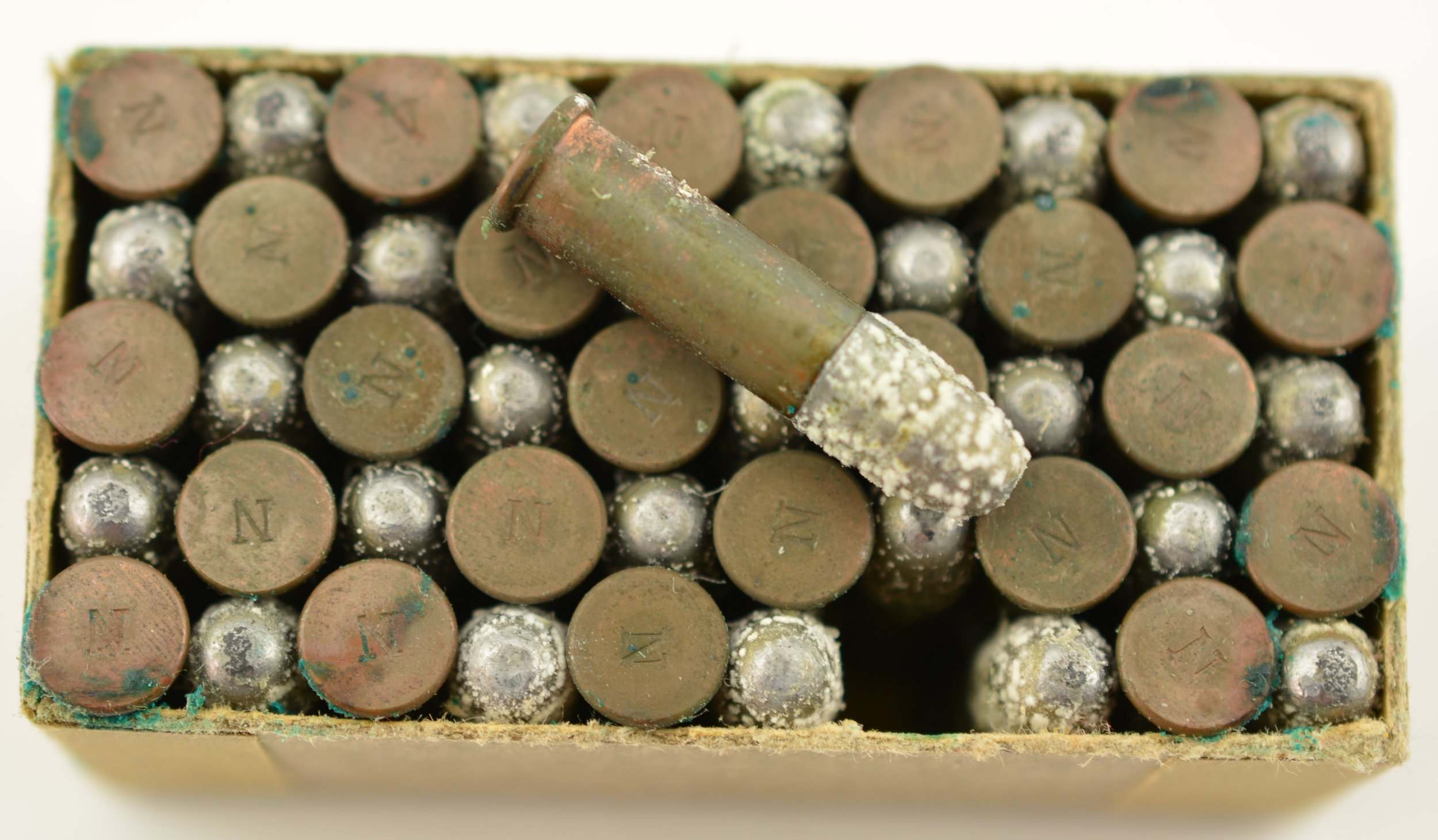

Это полная, 50 оригинальных патронов, коробка полудымных боеприпасов калибра .22 LR производства компании Nobel Industries Ltd. Бирмингема, Англия. Часть первоначальной славы компании Nobel Dynamite, эта итерация в Англии была недолговечным названием компании, в Англии она производила боеприпасы калибра .22 с 1920 по 1926 год под маркой Nobel до слияния с Imperial Chemical Industries. Цельная красно-коричневая и желтая коробка в отличном состоянии с четкой графикой и четкими краями. Картриджи потемнели с возрастом, на них виднеется штамп N и пятна зелени на некоторых краях. Редко встречающаяся коробка



2 Иван Григориевич
...я тоже так умею :



Ну и прекрассно ,как мне представляется!
Фото такой упаковки встретить было можно в прежние годы,а вот в открытом виде с патронами не встречал, отдельно вид такого клейма имеется, а вот этого размещения как Вы показали нет.
Так как этот раздел не с показом личных собраний а справочная для интерессующихся,то и поместил, а у Вас как?

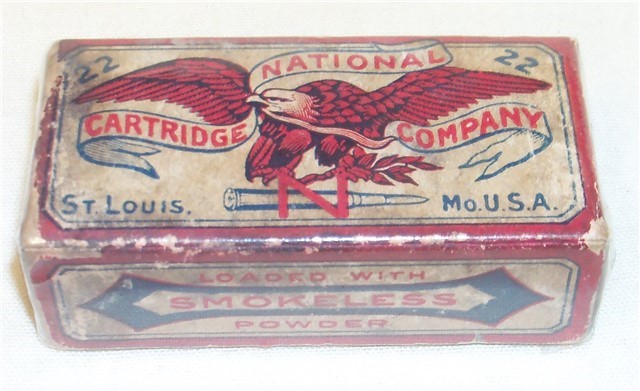

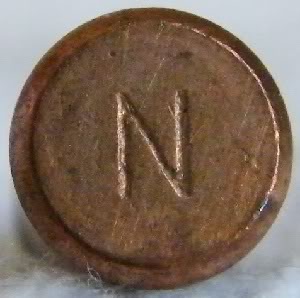

Немного схоже клеймо у американских МК патронов производства NATIONAL CARTRIDGE COMPANY , правда с заметными детальками отличия

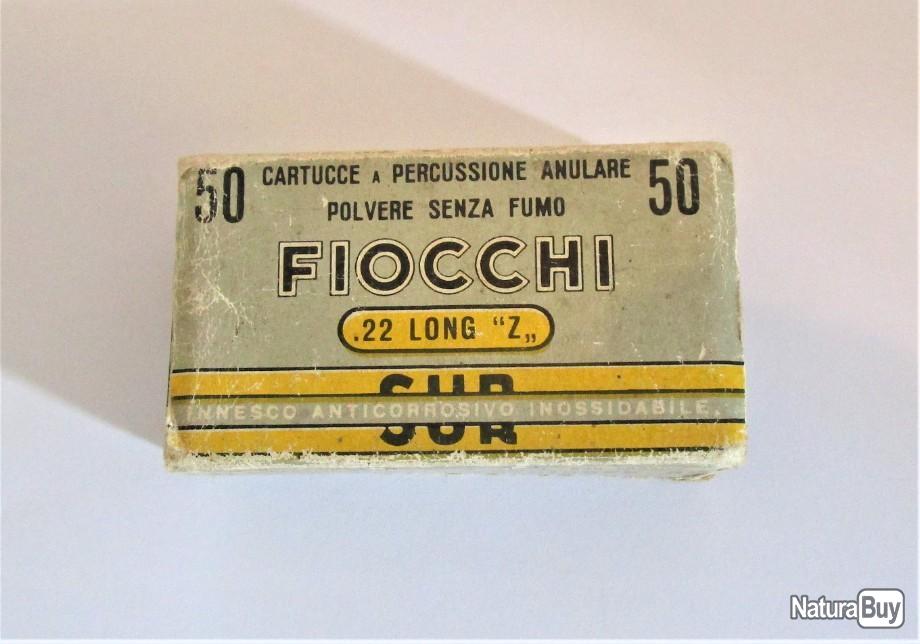

C 1903 по 1977 годы итальянское производство Джулио Фиокки выпускало МК патроны с клеймами ,,GFL,,-Gulio Fiocchi Lecco /Lecco посёлок в 60 км от Милана/

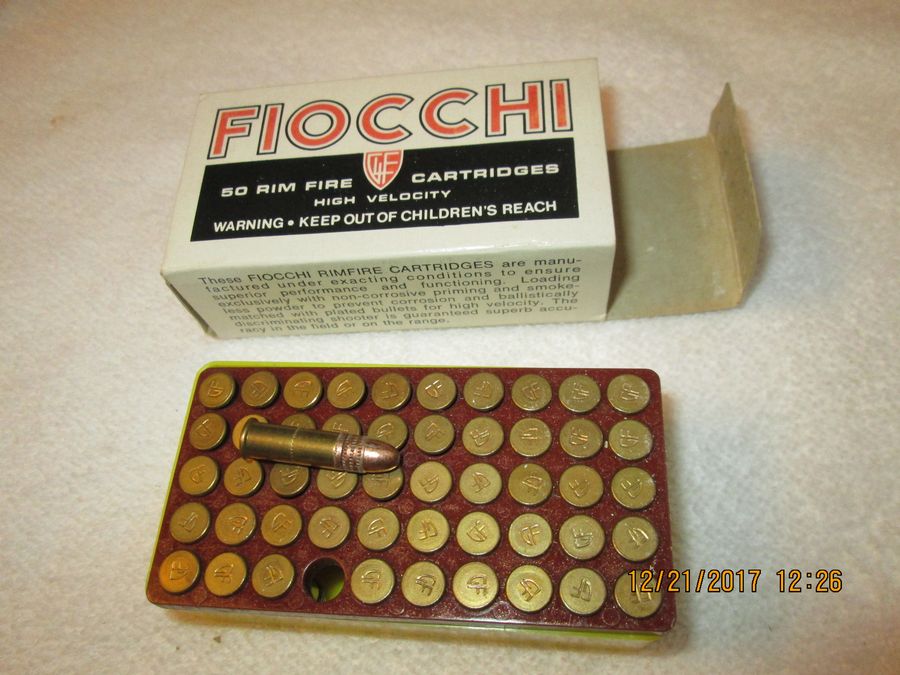

В конце 50-х годов и начале 60-х итальянцы попытались торговать своими МК боеприпассами в Северной Америке. Подписали контракт с Канадским Доминионом ,который стал представителем Фикки в Америке .Производство МК ПАТРОНОВ ПРОИЗВОДИЛОСЬ доминионом.Внешне упаковки схожи по стилю итальянских, а вот клейма имели только две буквы ,,GF,,

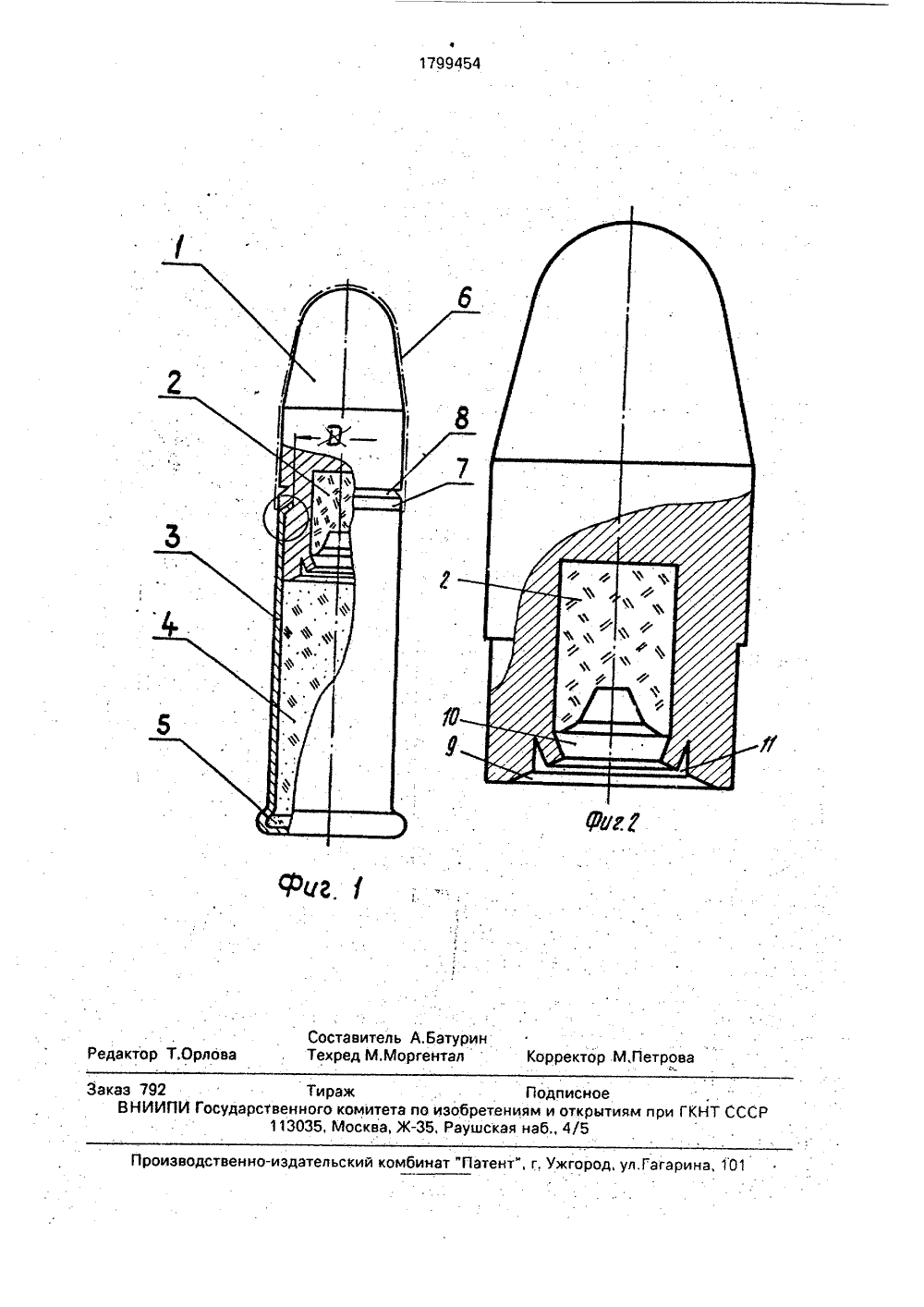

Малокалиберный патрон с трассирующей пулей.

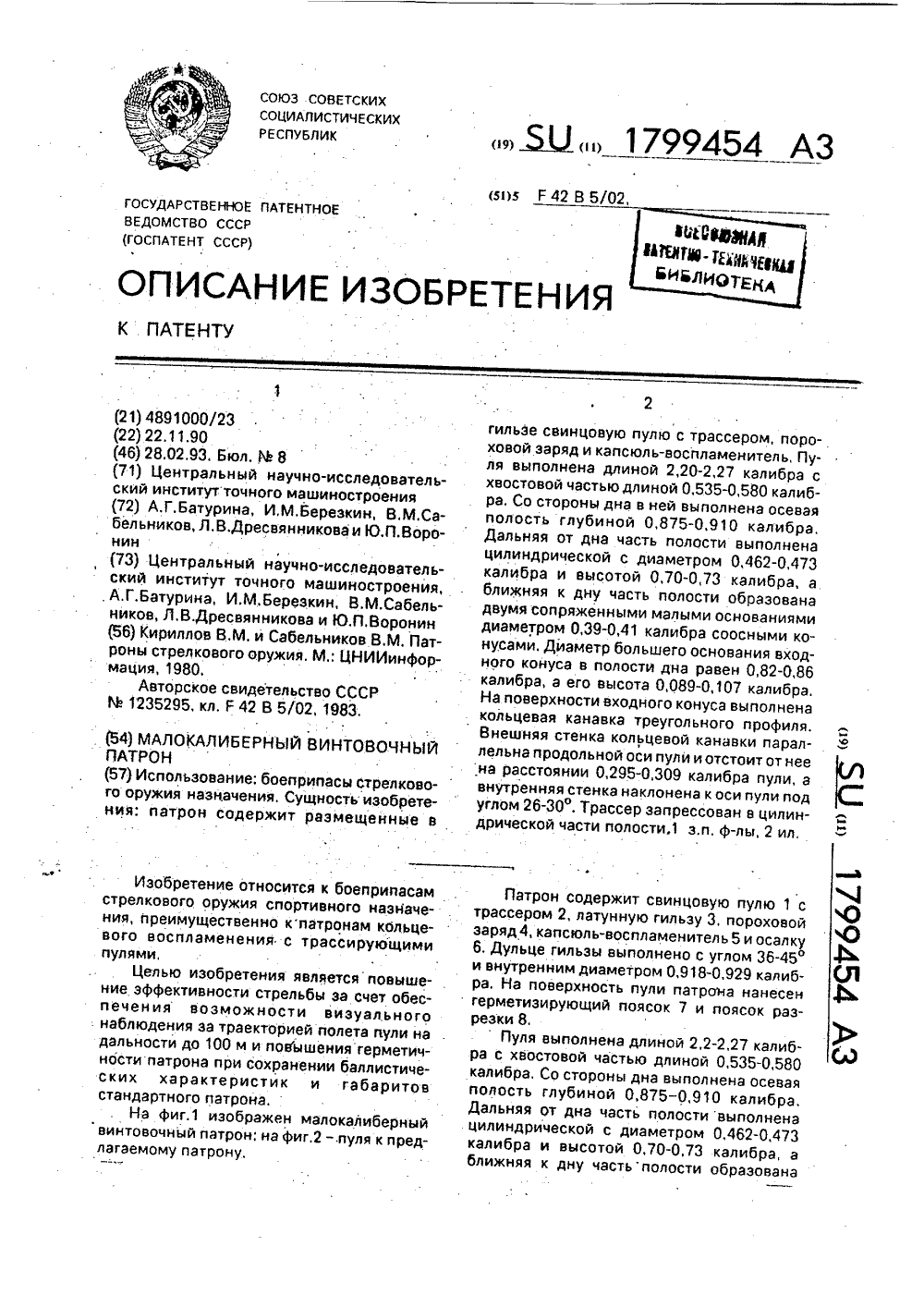

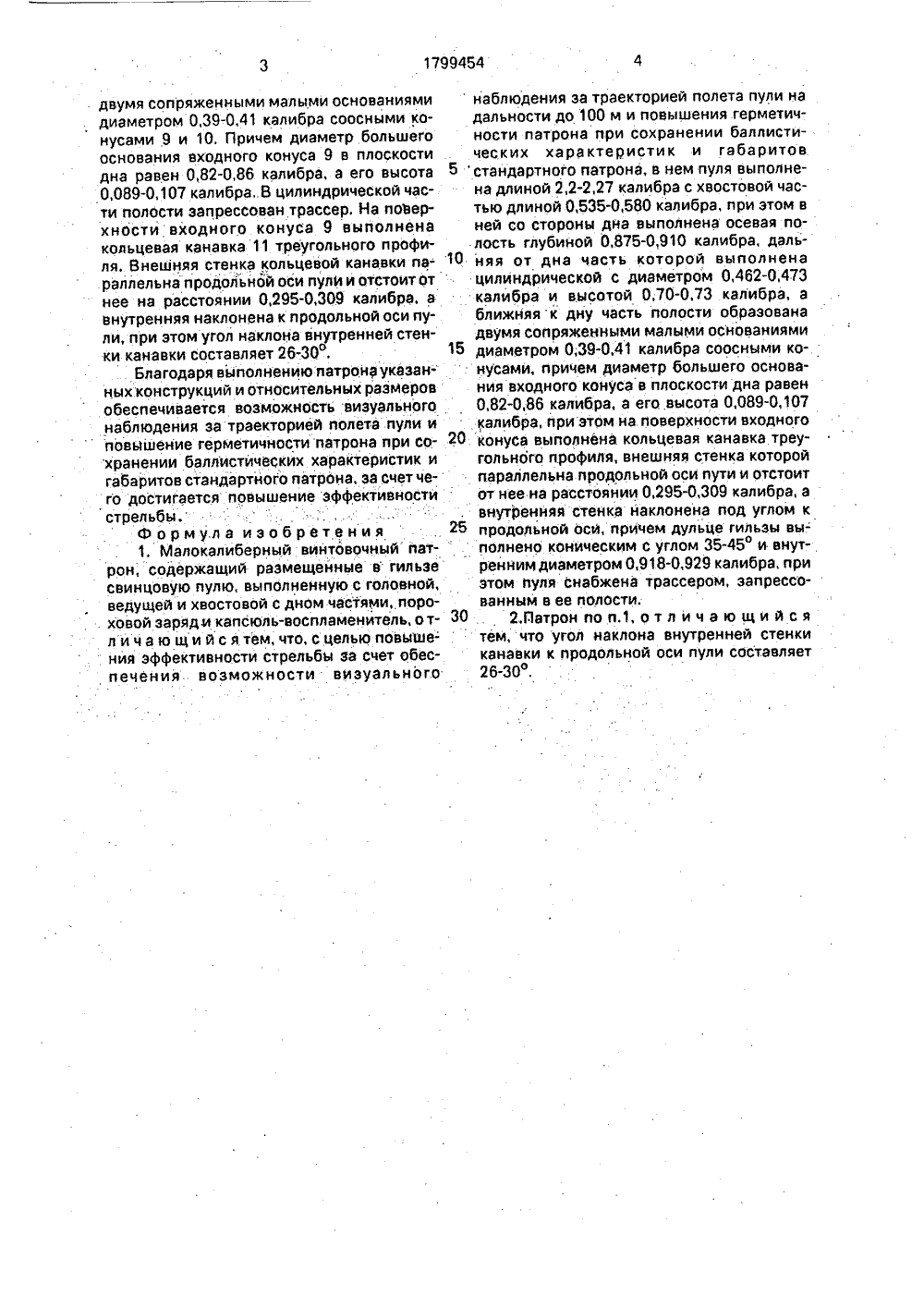

Описание изобретения к патенту.
(Центральный научно-исследовательский институт точного машиностроения).

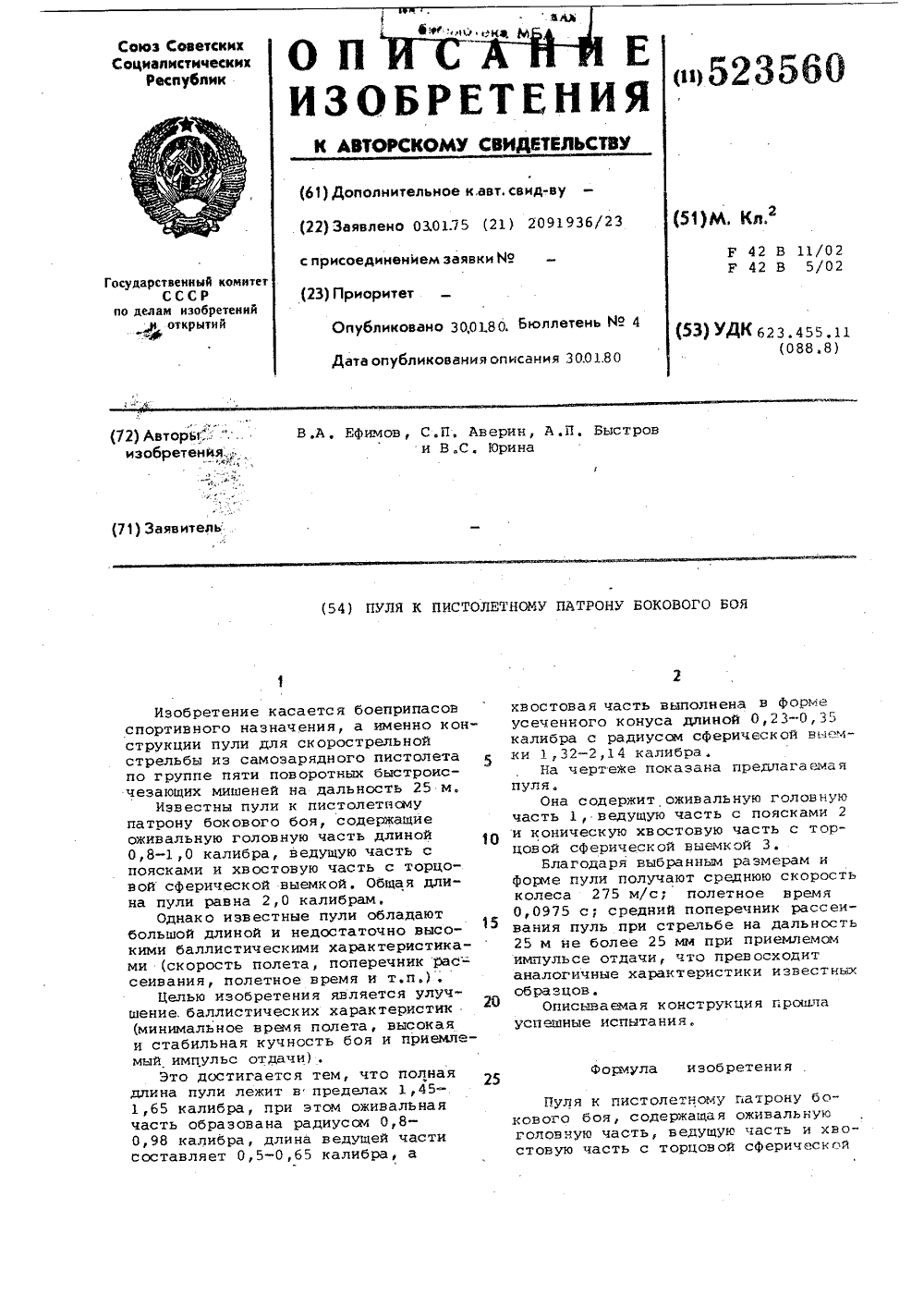

Описание изобретения к авторскому свидетельству.

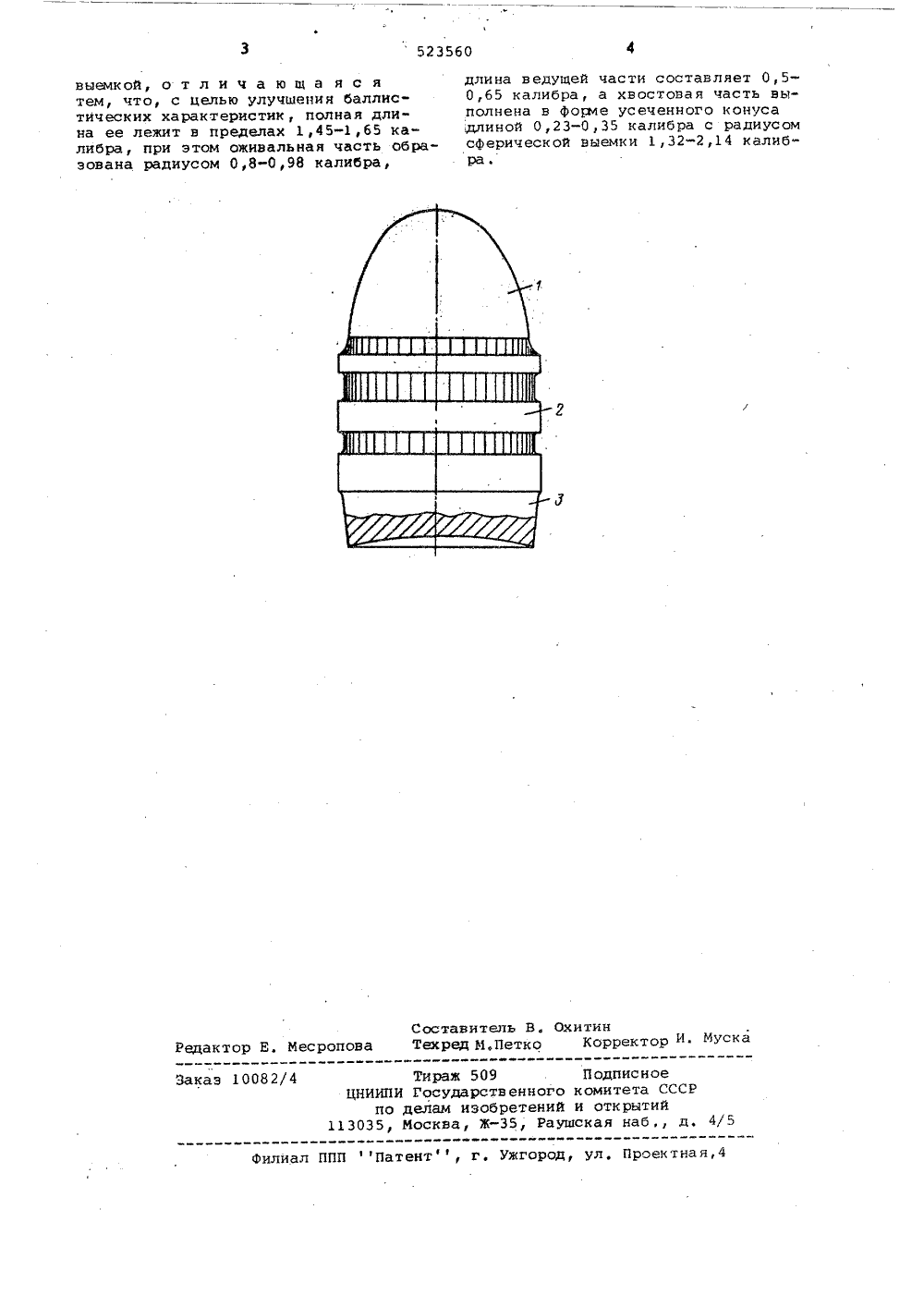

Пуля к пистолетному патрону бокового боя.

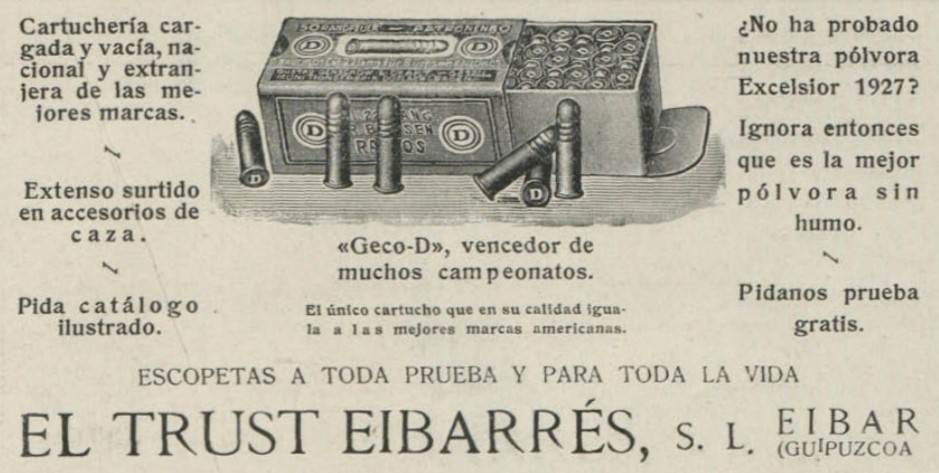

Реклама патронов в испанском журнале Revista cinegetica ilustrada 1928 и 1935 гг..
«Geco-D».
и
«BOMBA» EL CARTUCHO DE' MAYOR PRECISION SIN RIVAL (САМЫЙ ВЫСОКОТОЧНЫЙ ПАТРОН, НЕ ИМЕЮЩИЙ КОНКУРЕНТОВ)
El TRUST EiRRES. S. L. APARTADO 32 EIBAR
Cartuchería de caza y metálica de las mejores clases. |

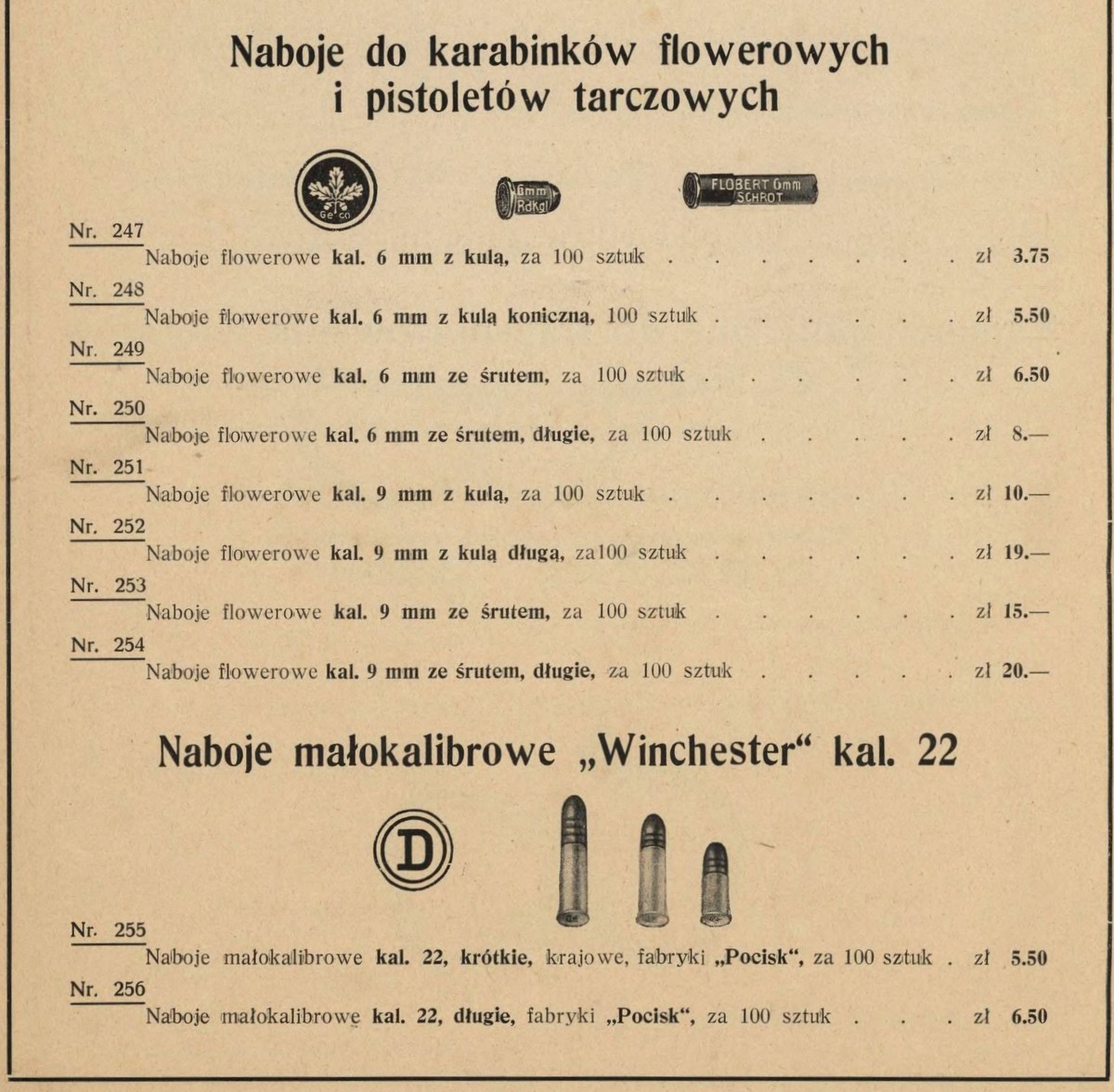

Еще в 1930-е годы в названии малокалиберных патронов 22-го калибра присутствовало слово «Винчестер»; сейчас это слово в обозначениях патрона не используется (показана страница из Fryderyk Hoppen - Hurtowy skład broni i amunicji – Katowice).

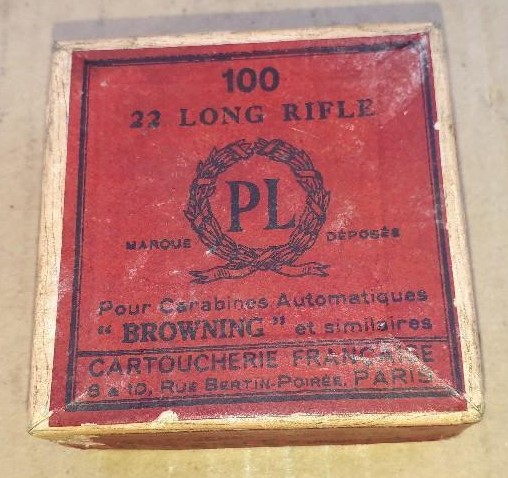

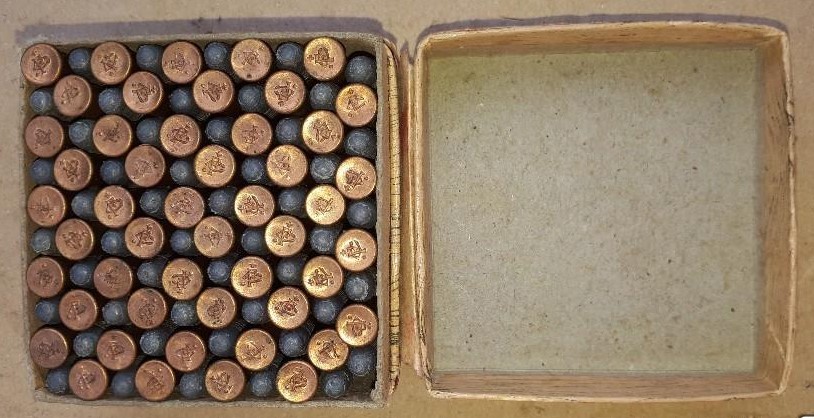

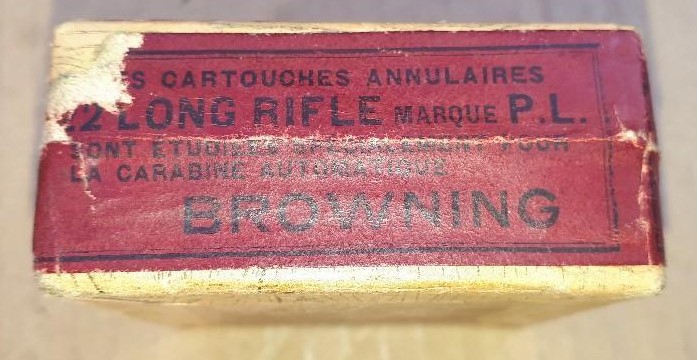

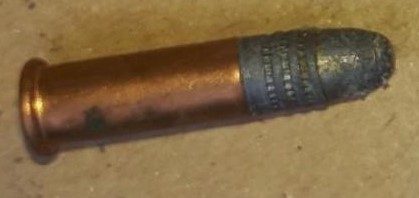

Cartoucherie Francaise рекламировала карабины Браунинга, ну и одновременно свои патроны.
https://www.wardscollectibles.com/22-box-id/world/France.pdf



Вчера упустил из виду, а сейчас добавляю ко вчерашнему моему сообщению. (прошу модератора объединить эти сообщения, если возможно).

Спрашивайте у всех оружейников подлинные ружья Browning от Fabrique Nationale d'Armes de Guerre в Херстале, а также патроны марки C.F. от Cartoucherie Française.



В ноябре 1918 года после распада Австро-Венгрии было образовано государство Чехословакия и завод в Праге начал выпуск патронов в новой упаковке. В сообщении № 303 Иван Григориевич показал упаковки патронов выпуска 1930-х годов. Фотографии коробочек этого периода парисутствуют и в сети, а хотелось бы увидеть упаковку малокалиберных патронов 1920-х годов. Думал, найду изображение в каталогах того времени, но в интернете в свободном доступе такие не обнаружил. Кто владеет информацией – поделитесь.

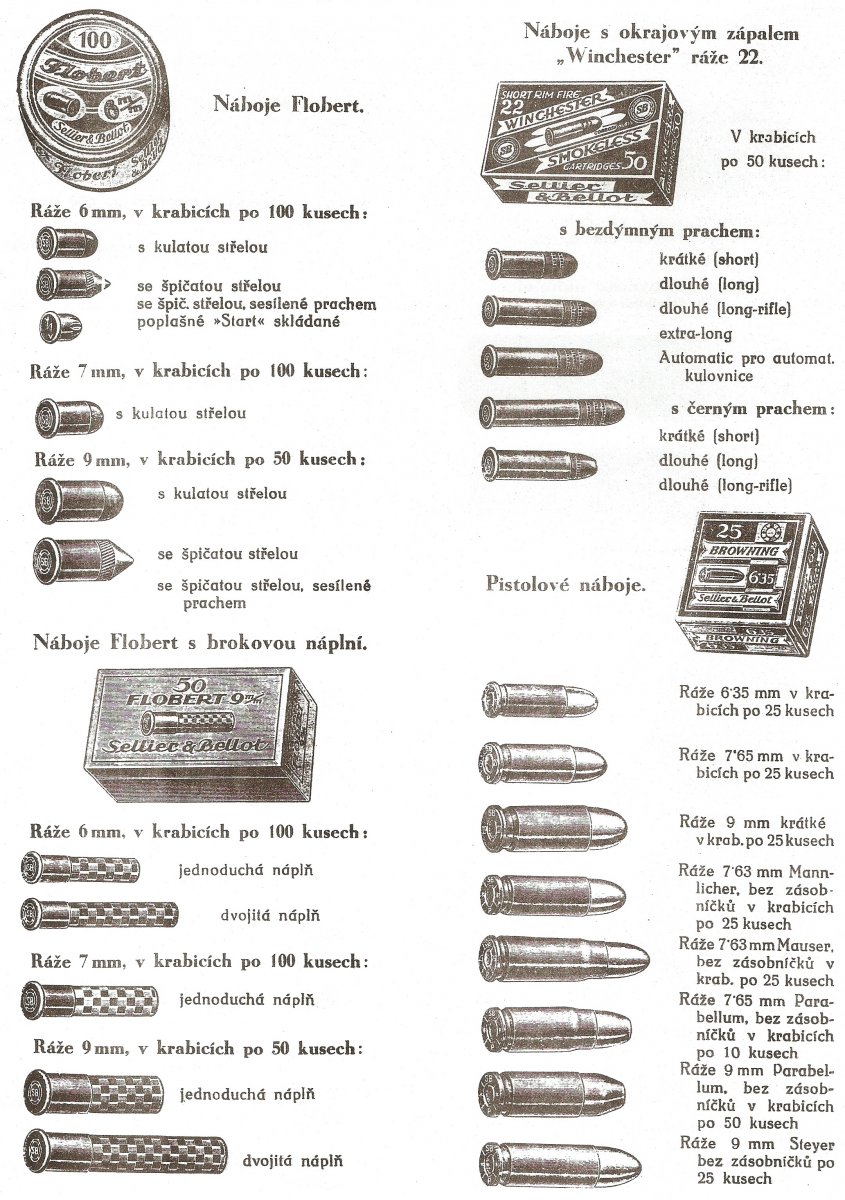

Каталог австро-венгерского периода - https://www.sellier-bellot.cz/repository/catalog/1825/#p=3



Вот нашел по Чехословакии - https://www.wardscollectibles.com/22-box-id/world/Czechoslovakia.pdf

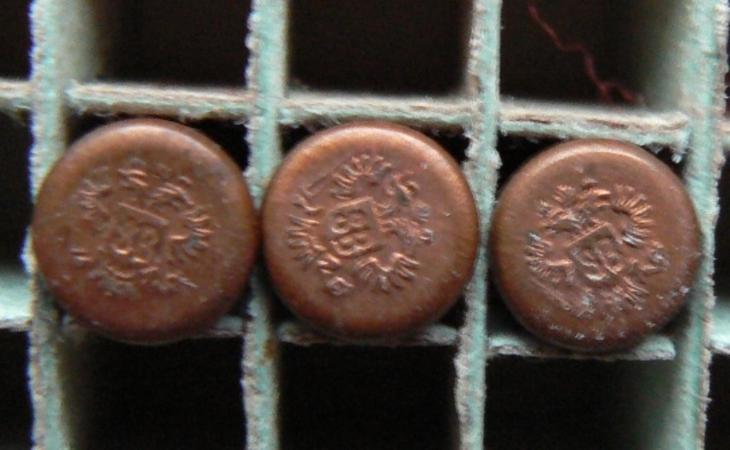

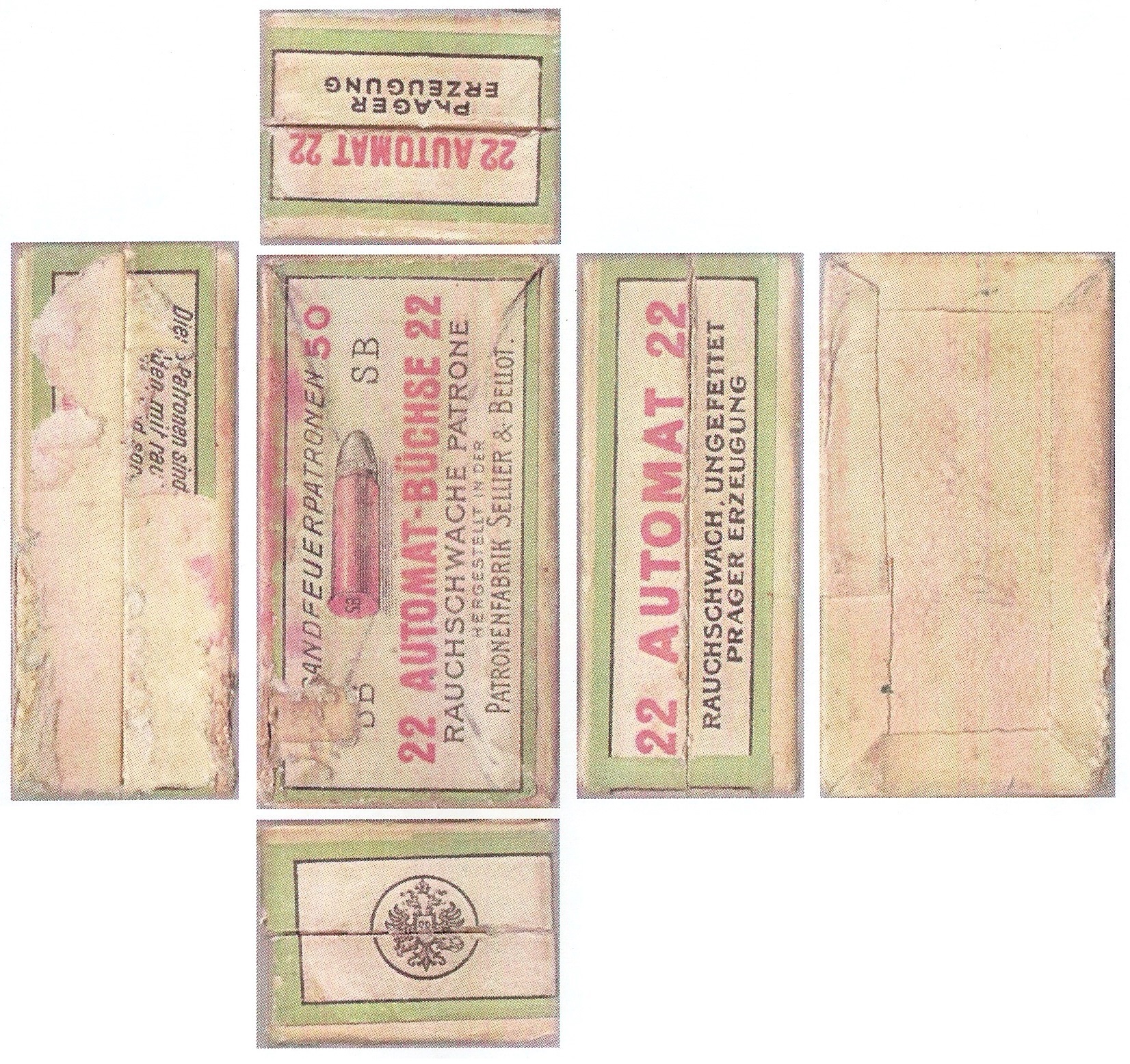

Относительно малокалиберных патронов производства Селье и Белло в Праге до распада империи мало информации как ни странно. Патроны флобер ясно и понятно многим имели клейма ,,SB,, на щите по центру имераторского орла. Соглассно первому цветному каталогу на чешском и немецком языках от 1909 года --ВСЕ боеприпассы кольцевого воспламенения имели такие клейма с императорским орлом......но не всё время производства до 1919 года,а периодами ставились либо просто ,,SB,, либо вообще без клейм. Неоднократно запрашивал у чешских коллекционеров что-либо конкретное по данному вопросу. и они считают,что скорее всего на начальном этапе ставили клейма на МК патронах с императоским орлом, а затем что-то мешало Видел однажды только копанную гильзу с таким клеймом, да и то найденную в Польше а у чехов или австрийцев не попадалось.Упаковки до распада Австро-Венгрии на пражском производстве имели примерный вид с проштампованным императорским орлом сбоку упаковки.
Поместить свой имеющийся Каталог в цветном изображении на данном сайте не могу,но отправлю ссылку где каждому возможно будет посмотреть -убедиться
