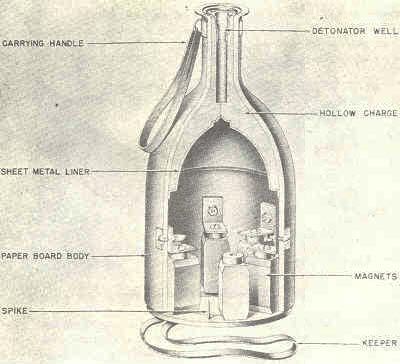

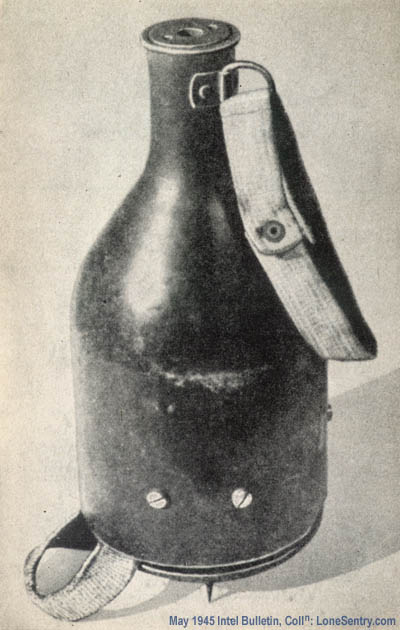

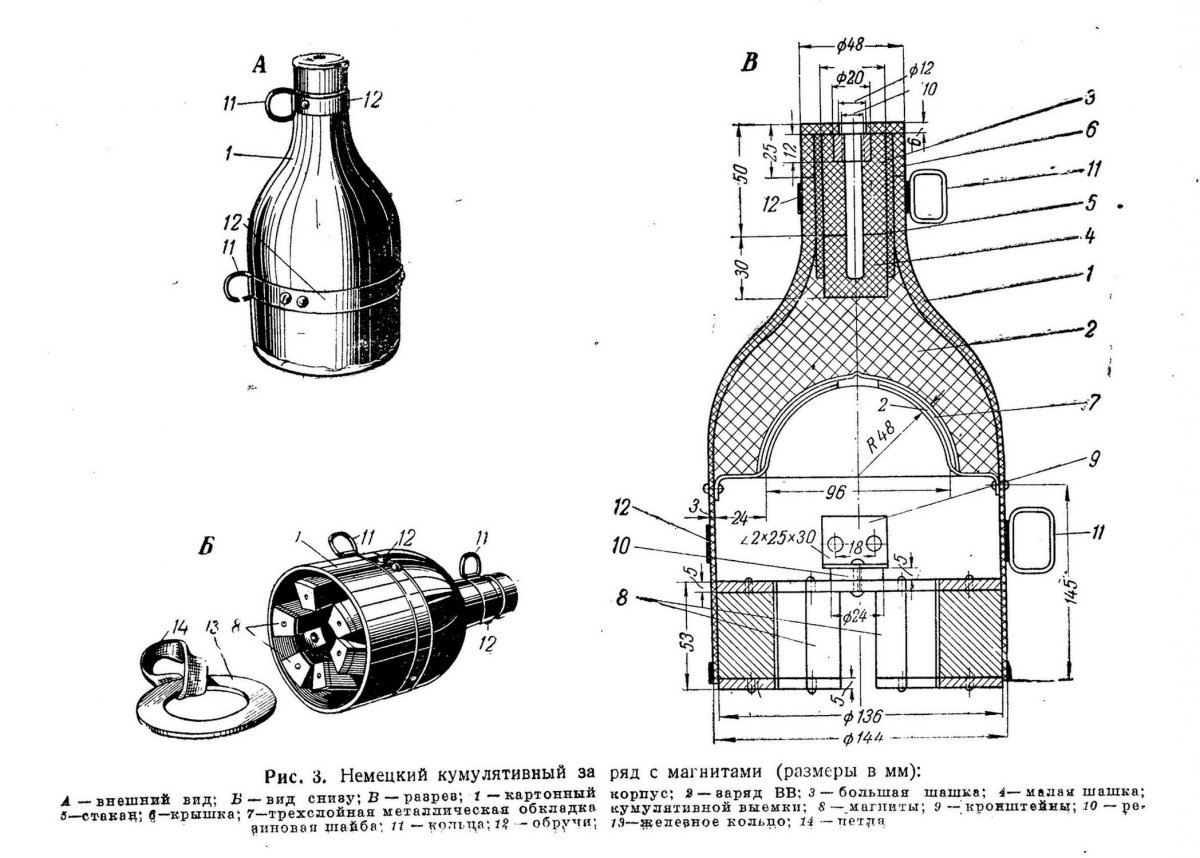

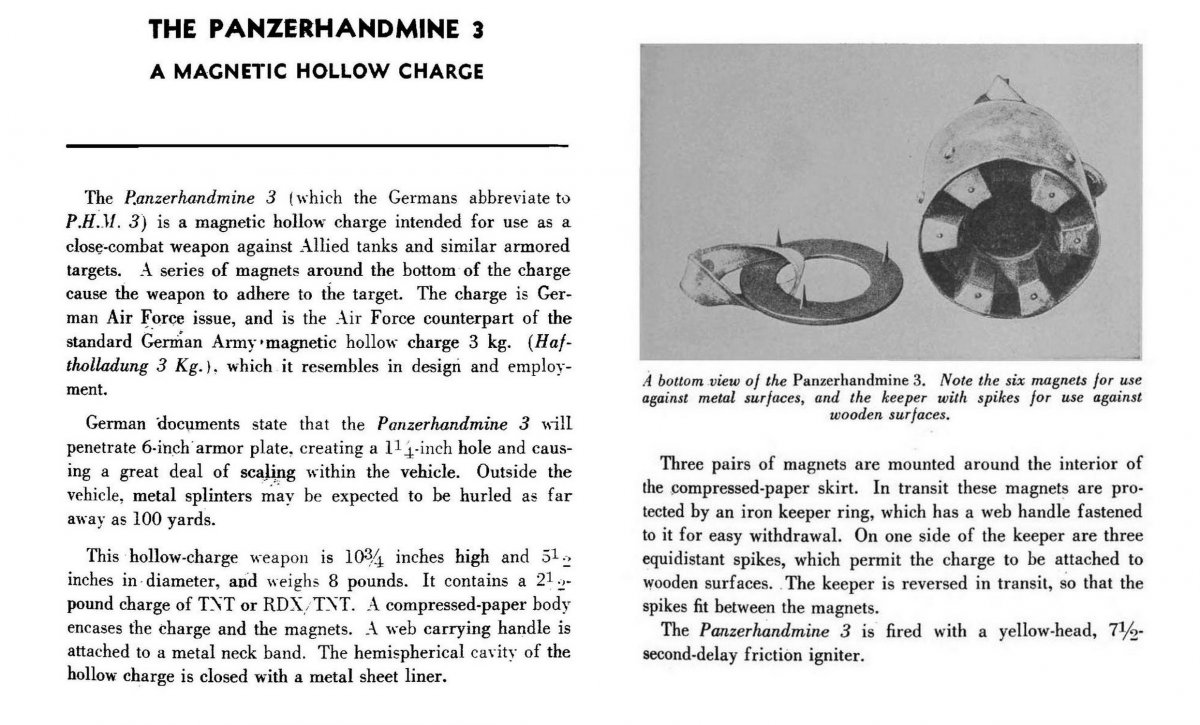

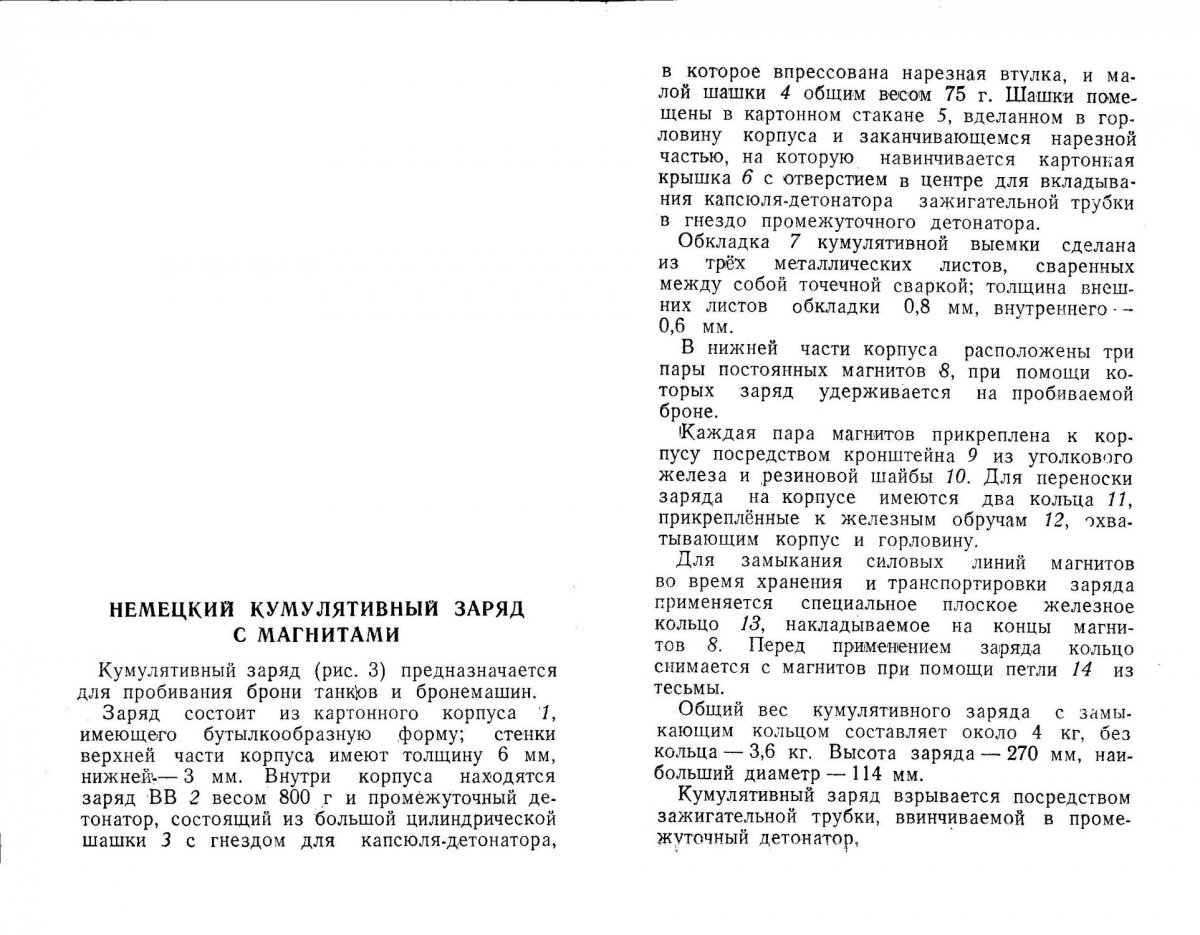

Для начала немного матчасти. Panzerhandmine 3 была принята на вооружение немецкой армии в 1942 году для замены не слишком удачной ручной противотанковой кумулятивной мины Panzerhandmine. Ручная кумулятивная мина Panzerhandmine 3 состоит из: - корпуса, - заряда ВВ, - магнитов, - запала. Бутылкообразный корпус гранаты изготовлен из металла. В верхней части корпуса имеется гнездо с резьбой, предназначенное для ввинчивания запала. Внутри корпуса расположены кумулятивная воронка со стальной облицовкой и заряд ВВ. Конусообразная кумулятивная воронка прикрыта вкладышем из металлической пластины. В нижней части корпуса устанавливались шесть магнитов для установки на металлическую поверхность. Кроме того Panzerhandmine 3 дополнительно снабжалась металлическим кольцом с шипами для крепления мины на деревянную поверхность. Для транспортировки мина снабжалась матерчатой петлей закрепленной на верхней части корпуса. Для установки мины солдат приближался к танку как можно ближе, пользуясь "мертвым" пространством вокруг танка и укрытиями на местности. Кумулятивную магнитную мину Panzerhandmine 3 можно было закрепить в любой точке поверхности танка, преимущественно на горизонтальных плоскостях, но чаще всего ее старались установить напротив наиболее уязвимых мест (на двигатель, напротив расположения боезапаса, баков с топливом). После подрыва образовывалась кумулятивная струя, которая прожигала (точнее проплавляла) броню толщиной 130 - 140 мм. Panzerhandmine 3 могли успешно применяться против долговременных фортификационных сооружений, таких как ДОТы и бронеколпаки, а также против бронезаслонок амбразур. Кроме того Panzerhandmine 3 можно было метать на дальность до 15 метров. Однако при этом намного снижался ее кумулятивный эффект, а осколки разлетались на расстояние до 90 метров.

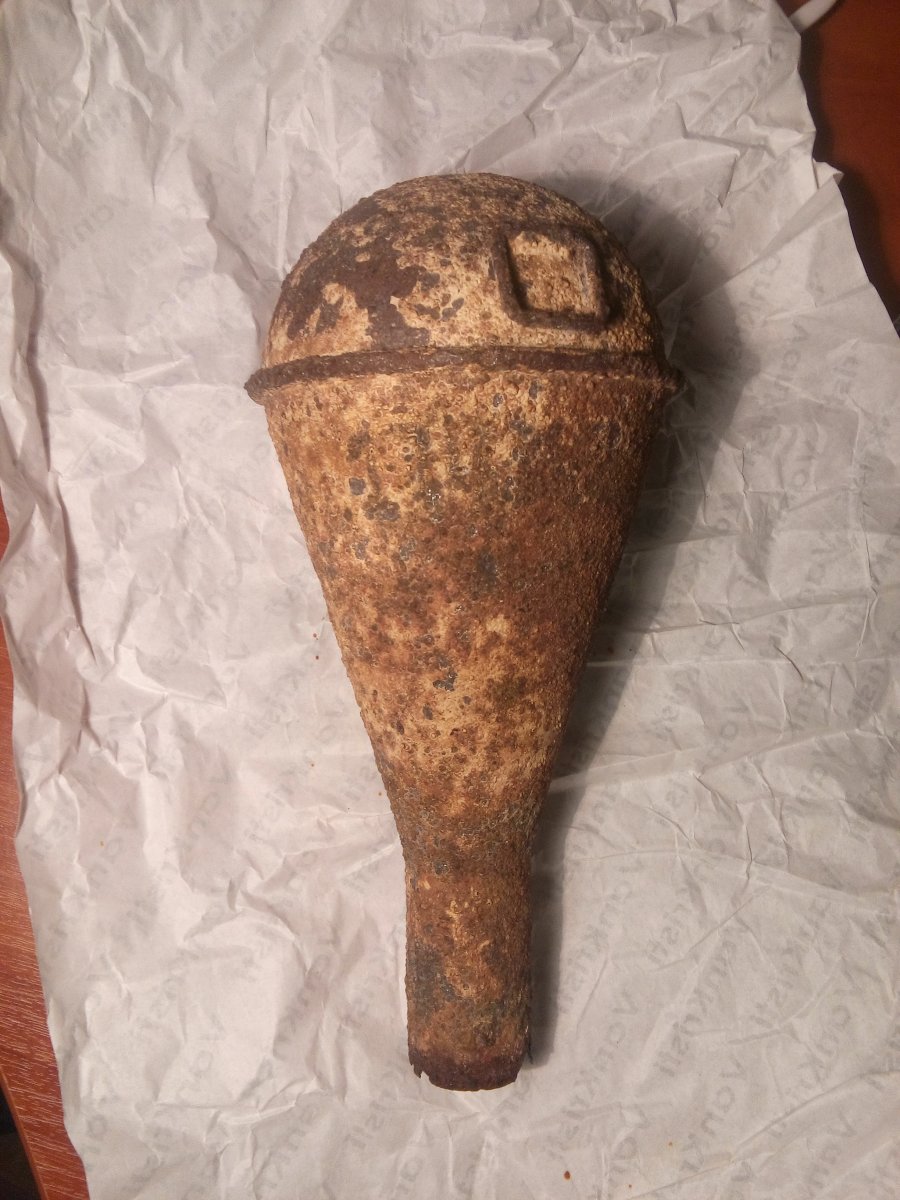

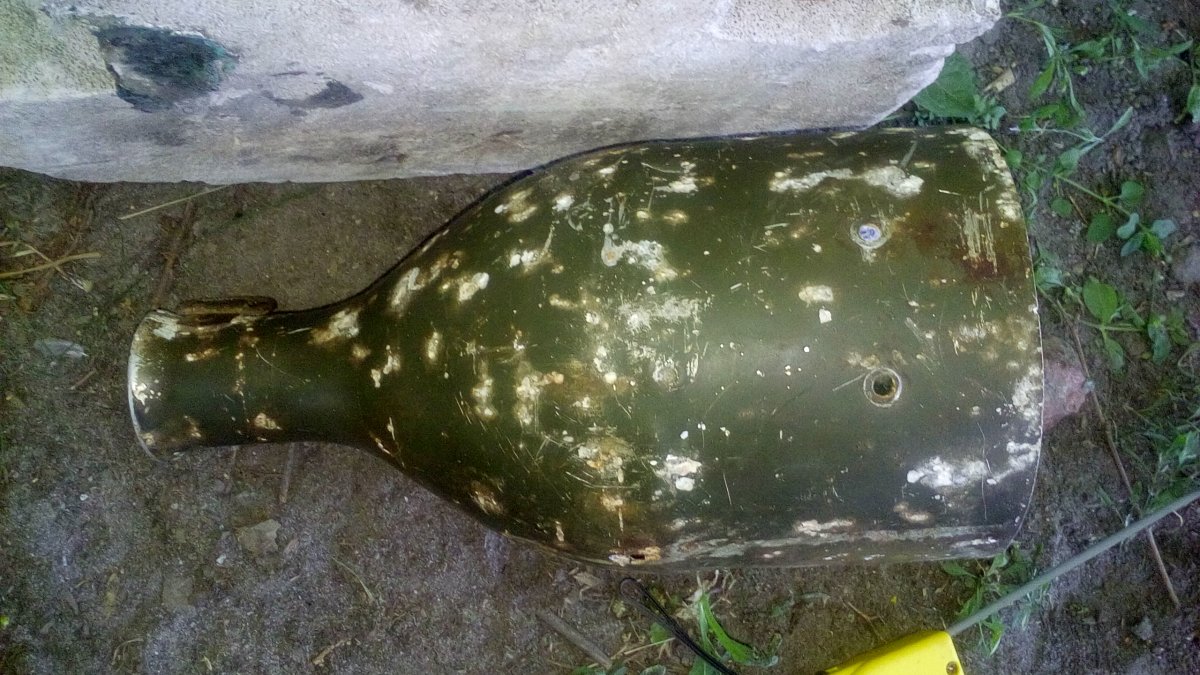

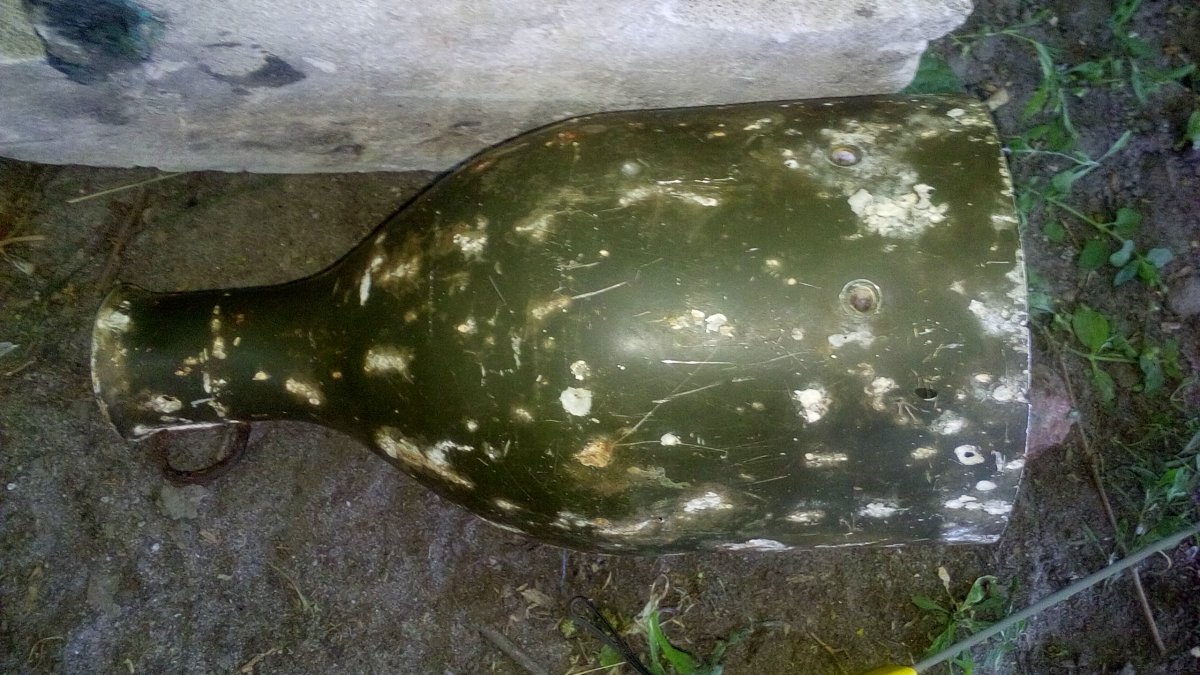

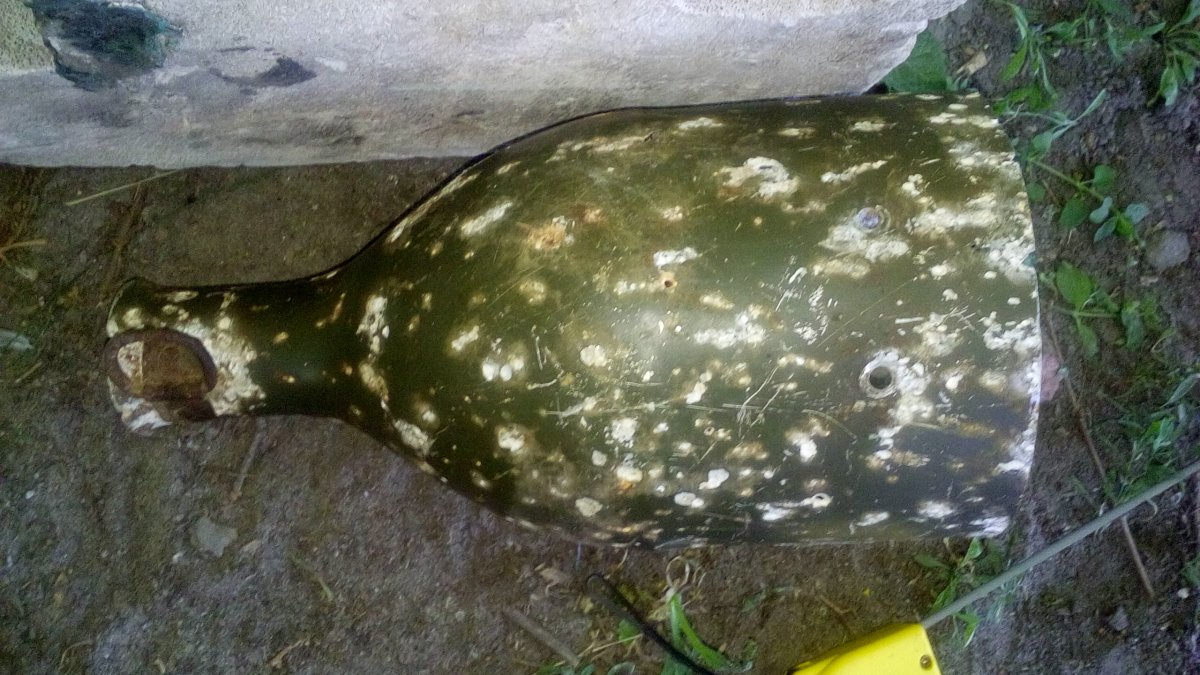

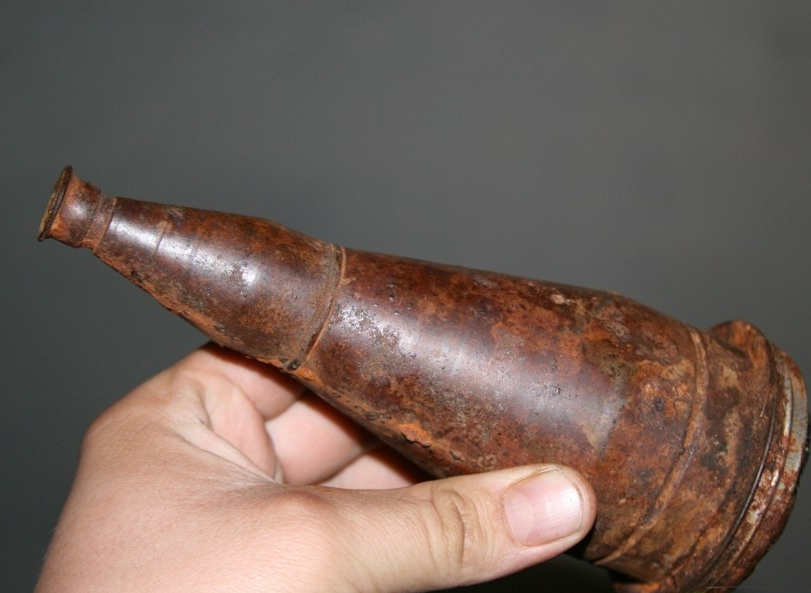

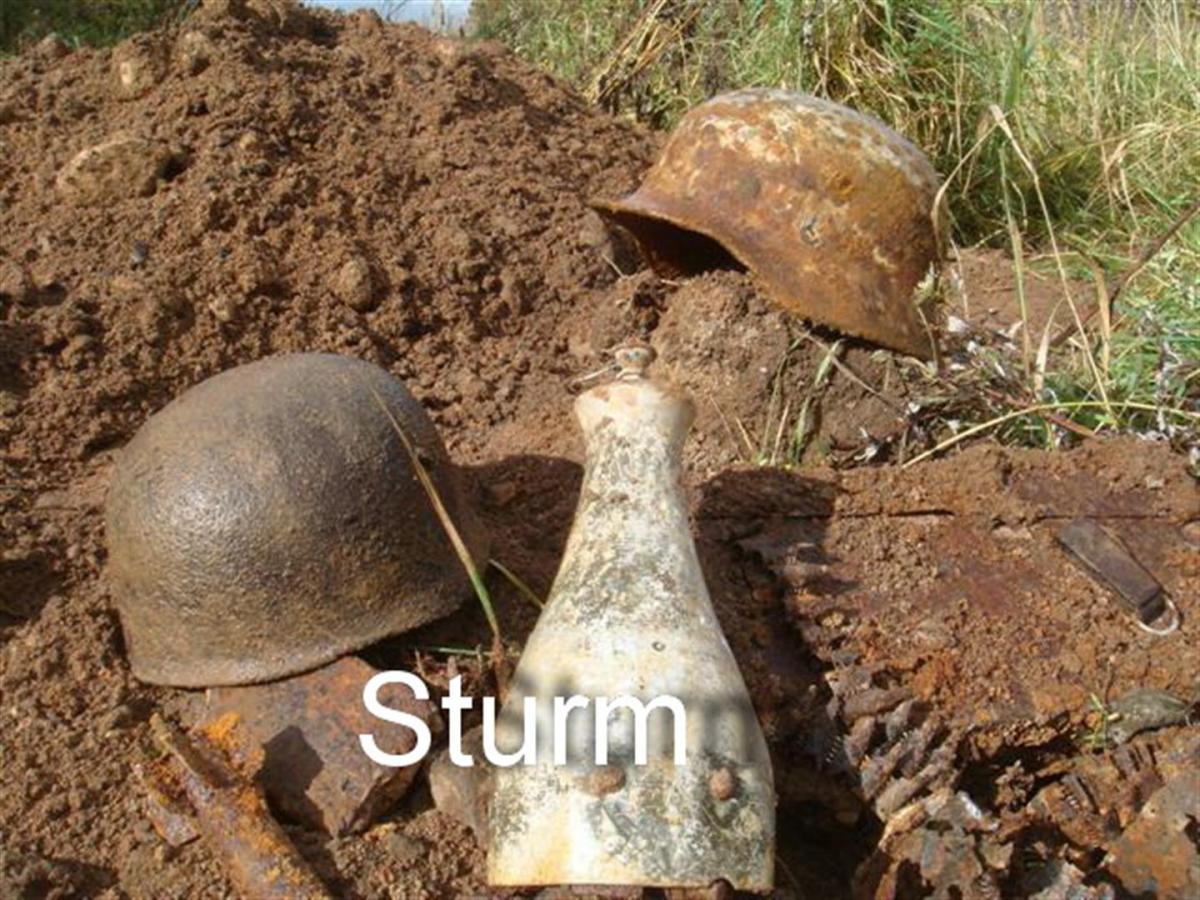

Бутылкообразный корпус гранаты изготовлен из металла. металл - люминий. фото с 4х сторон, состояние корпуса. состояние - зелёное, местами люминий протух насквозь, до ВВ.

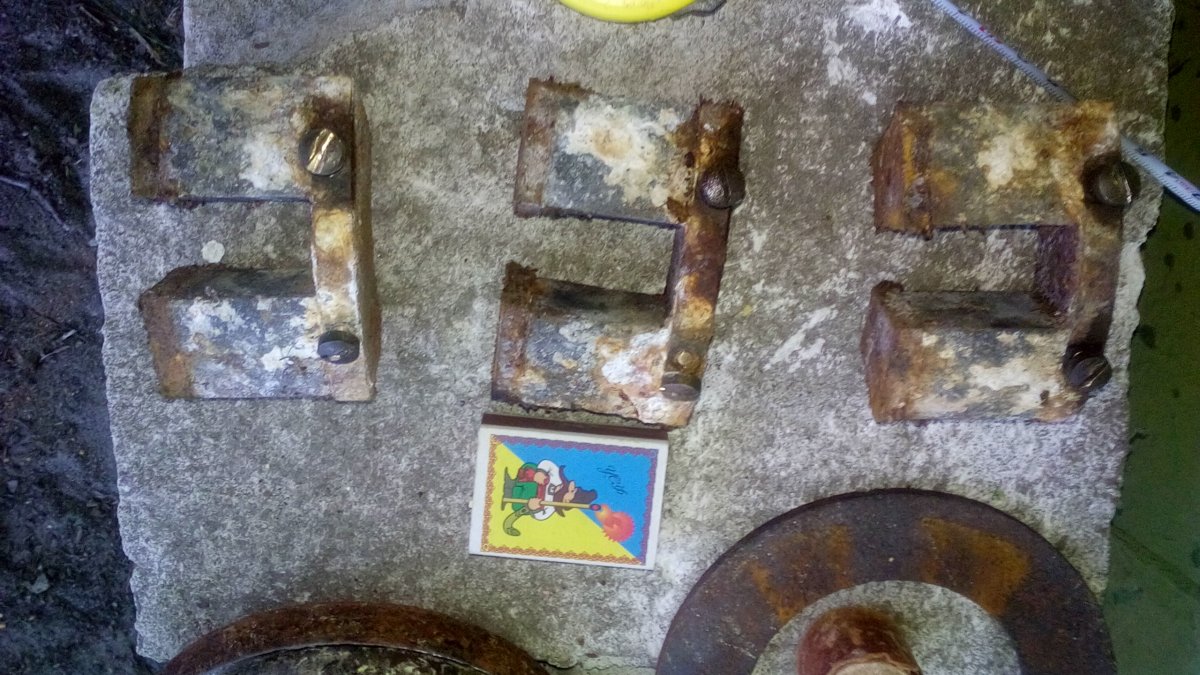

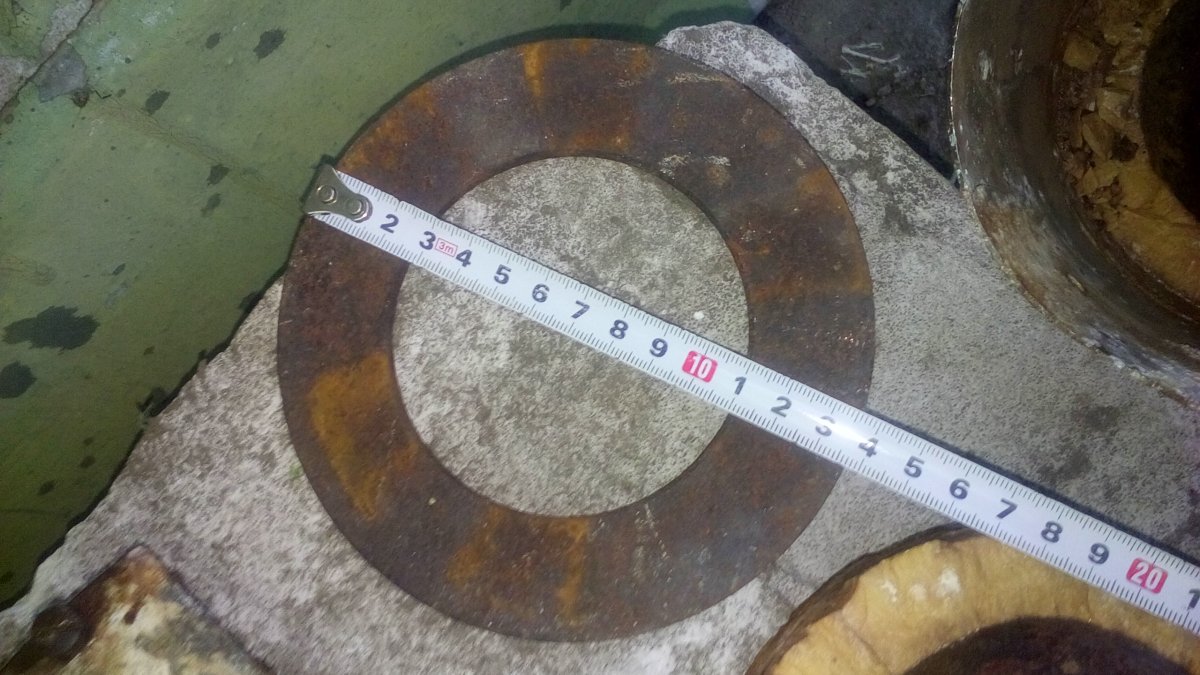

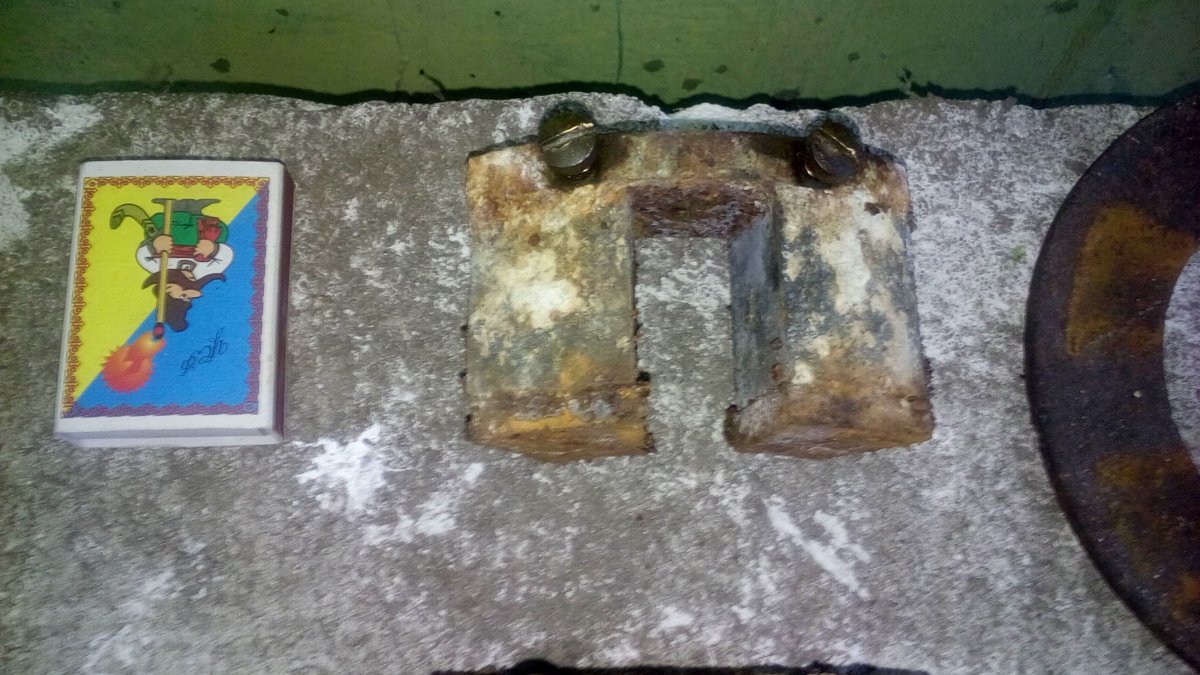

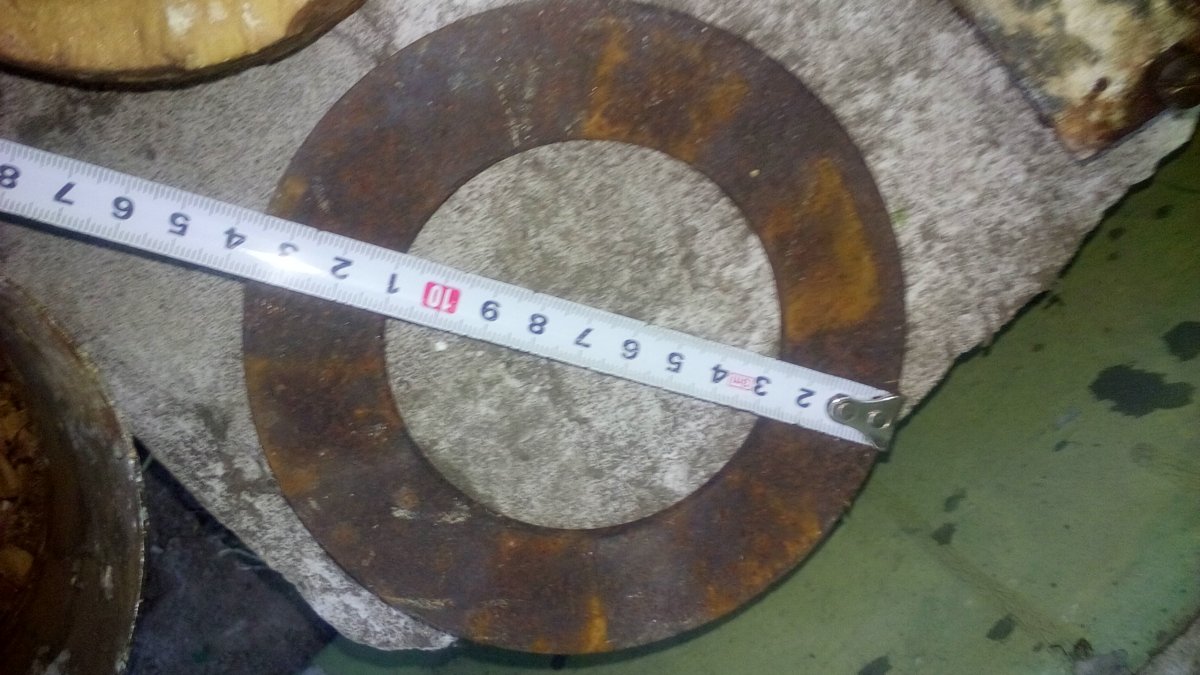

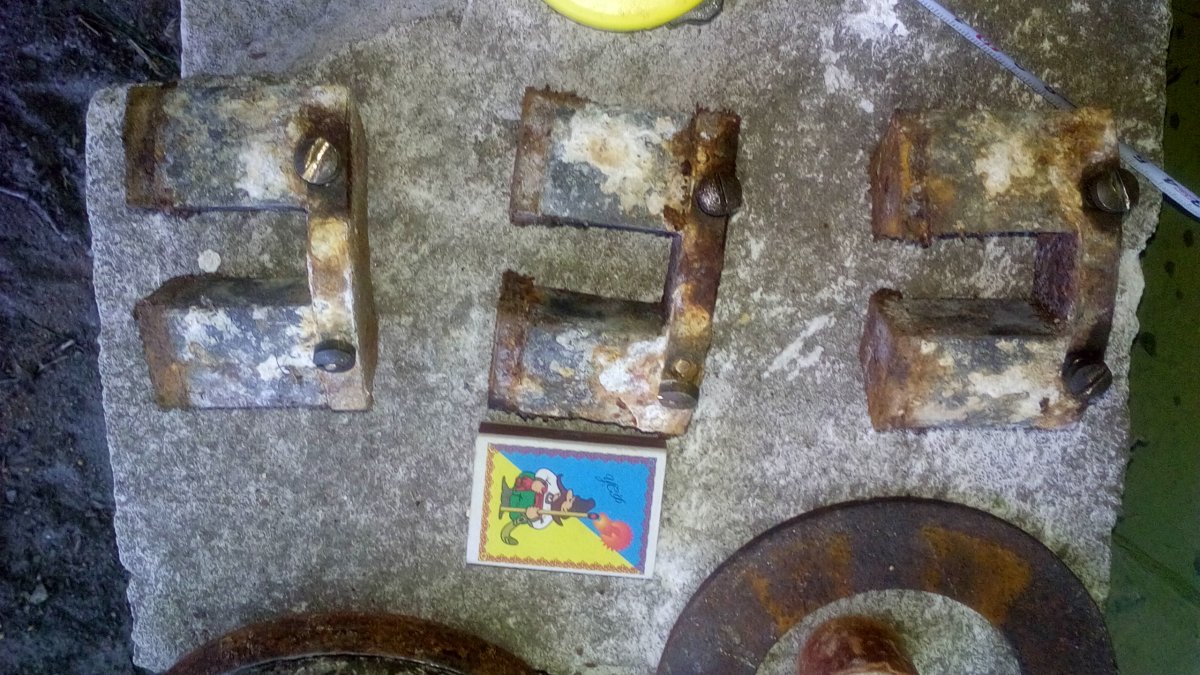

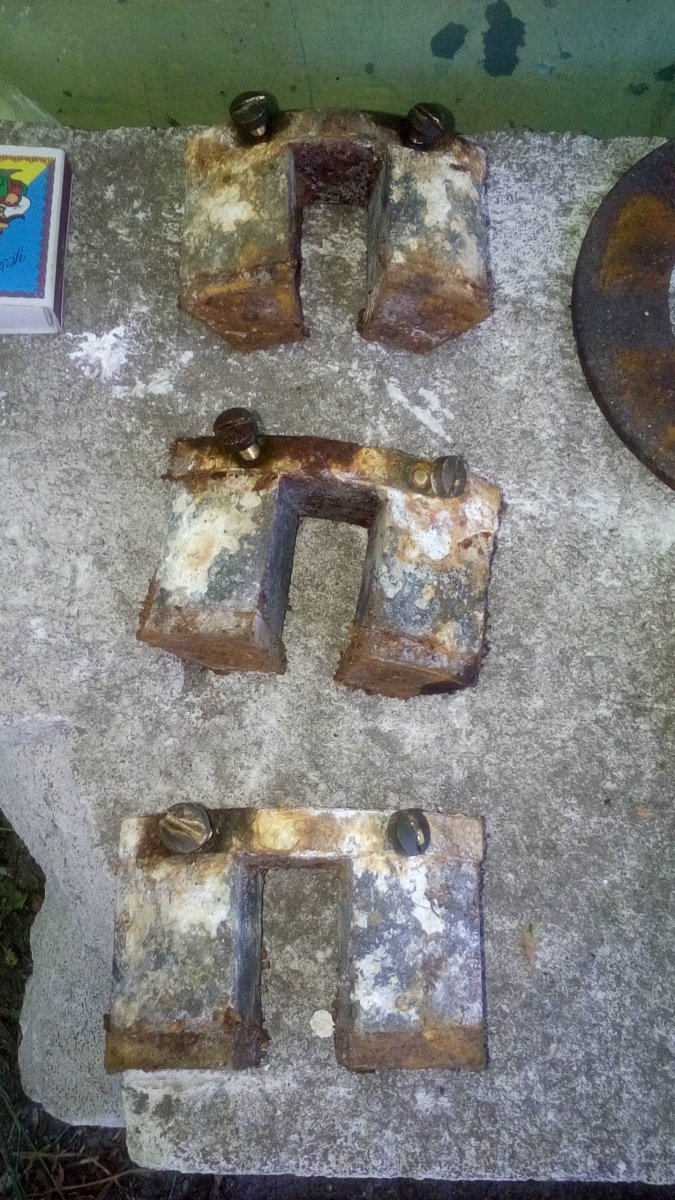

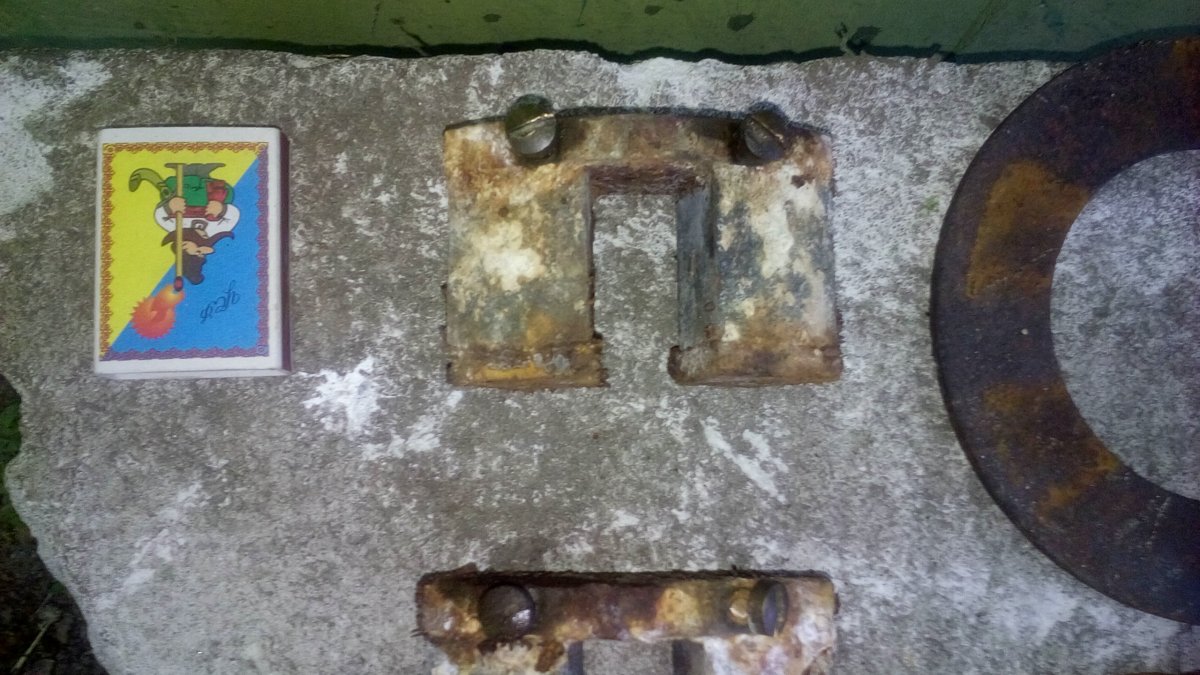

В нижней части корпуса устанавливались шесть магнитов для установки на металлическую поверхность. магнитов 6, вернее 3 спарки по 2 магнита, зажатые не чекушенными бронзовыми болтиками. открутились.... с трудом. помогла силиконовая смазка и ножовка по металлу - углублять разрез на головке болтика. 2 шляпки сорваны в процессе откручивания... магниты сильные. берут с 5 см и кила 2 на отрыв, до сих пор. Кроме того Panzerhandmine 3 дополнительно снабжалась металлическим кольцом с шипами для крепления мины на деревянную поверхность. а вот шипов то нет. как? да вот так как есть, только наоборот. кольцо из мягкого железа

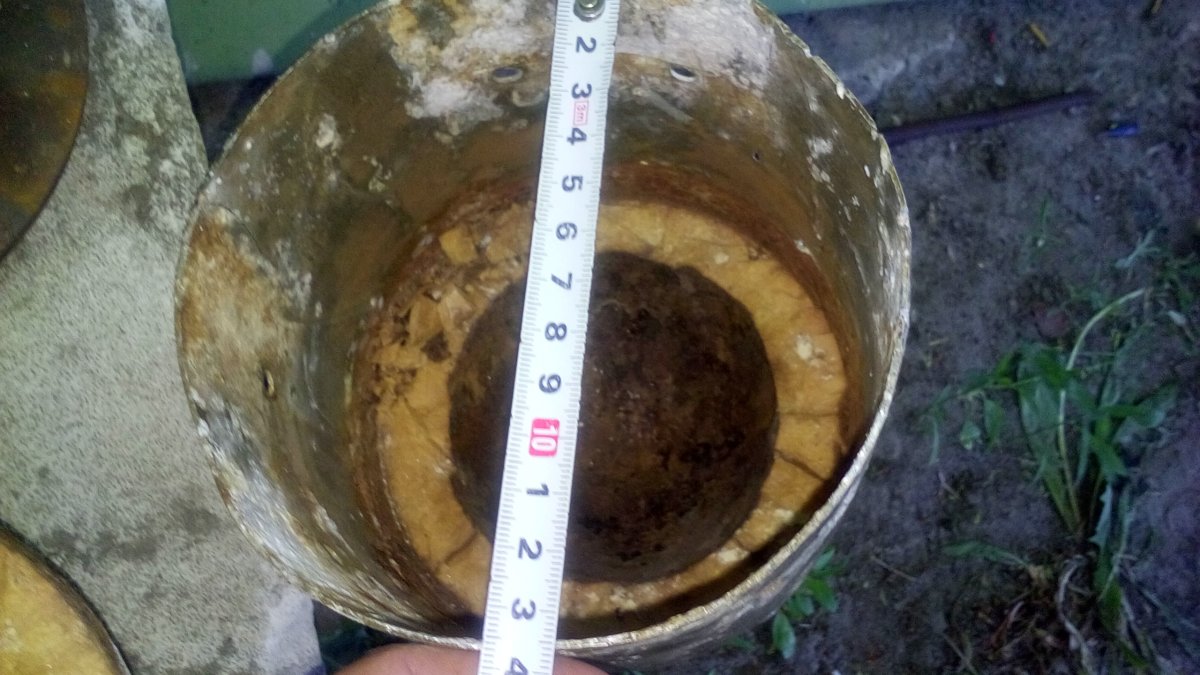

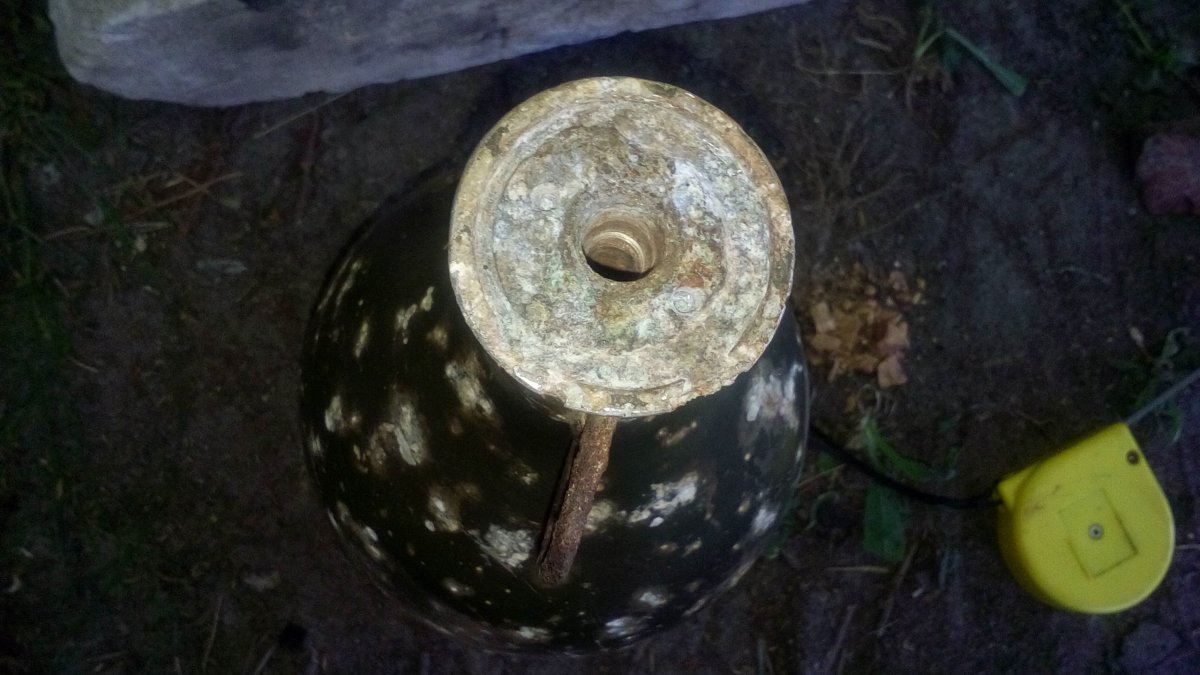

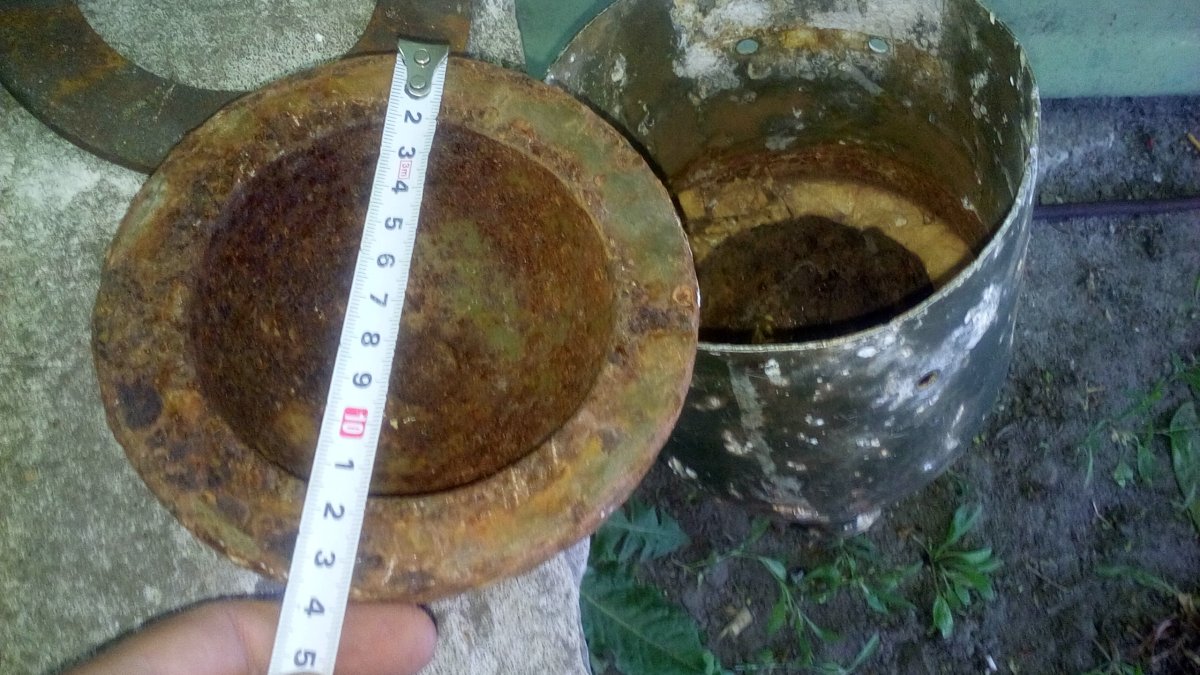

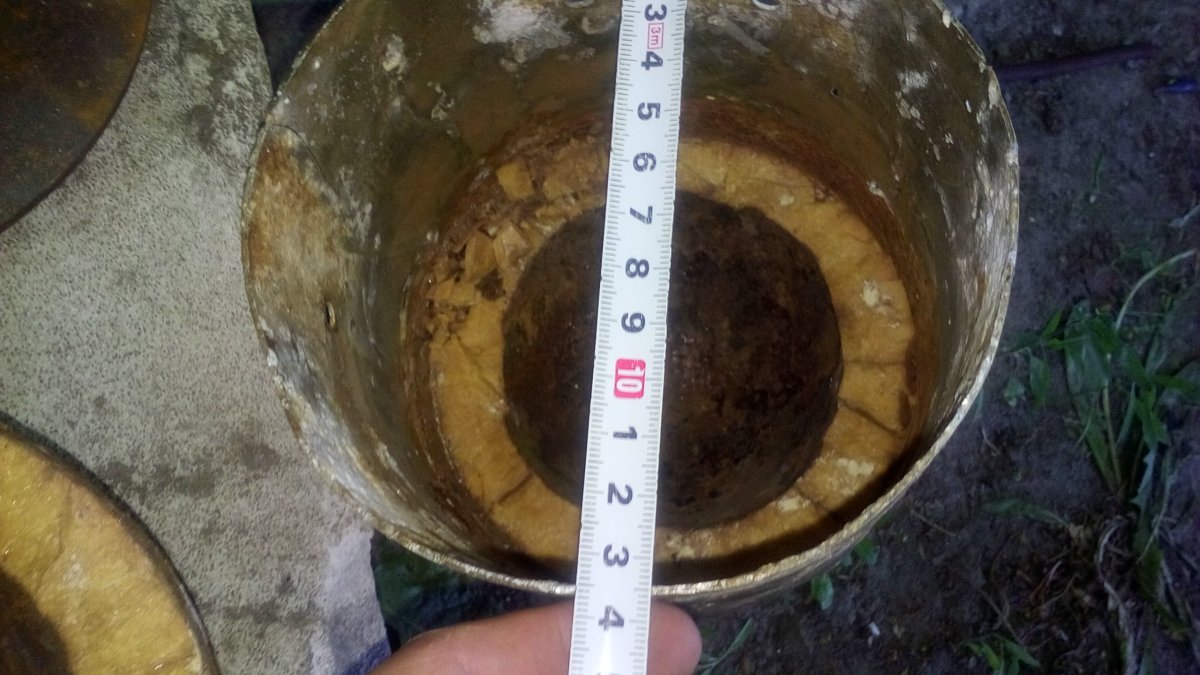

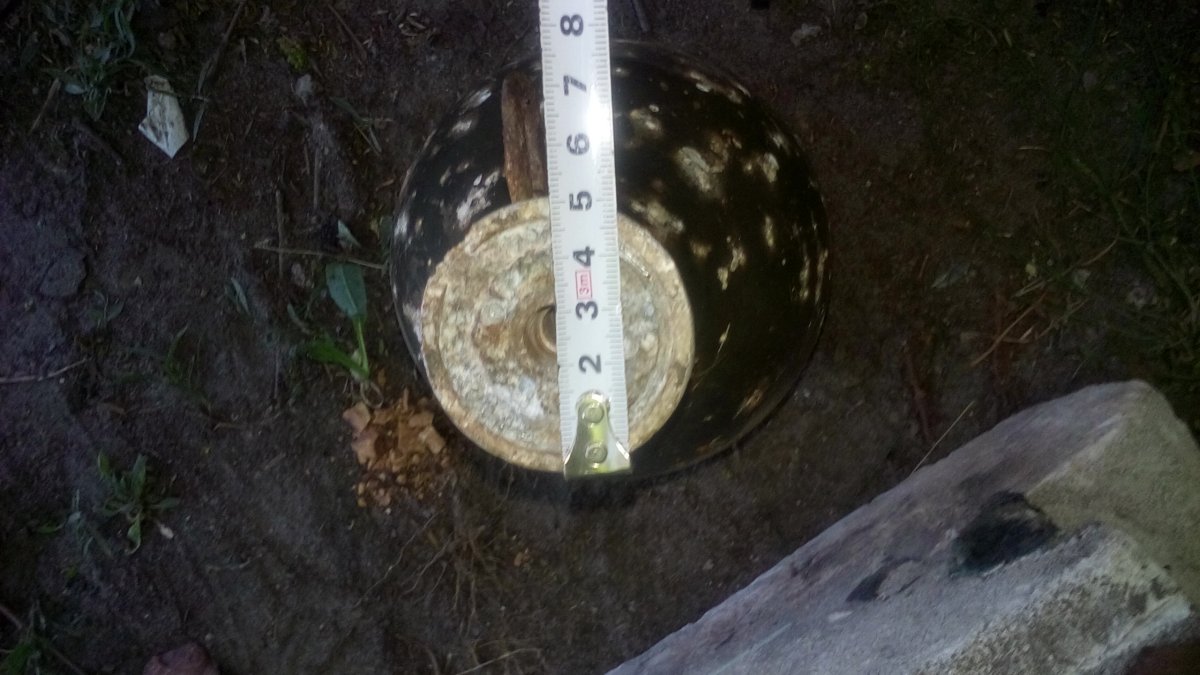

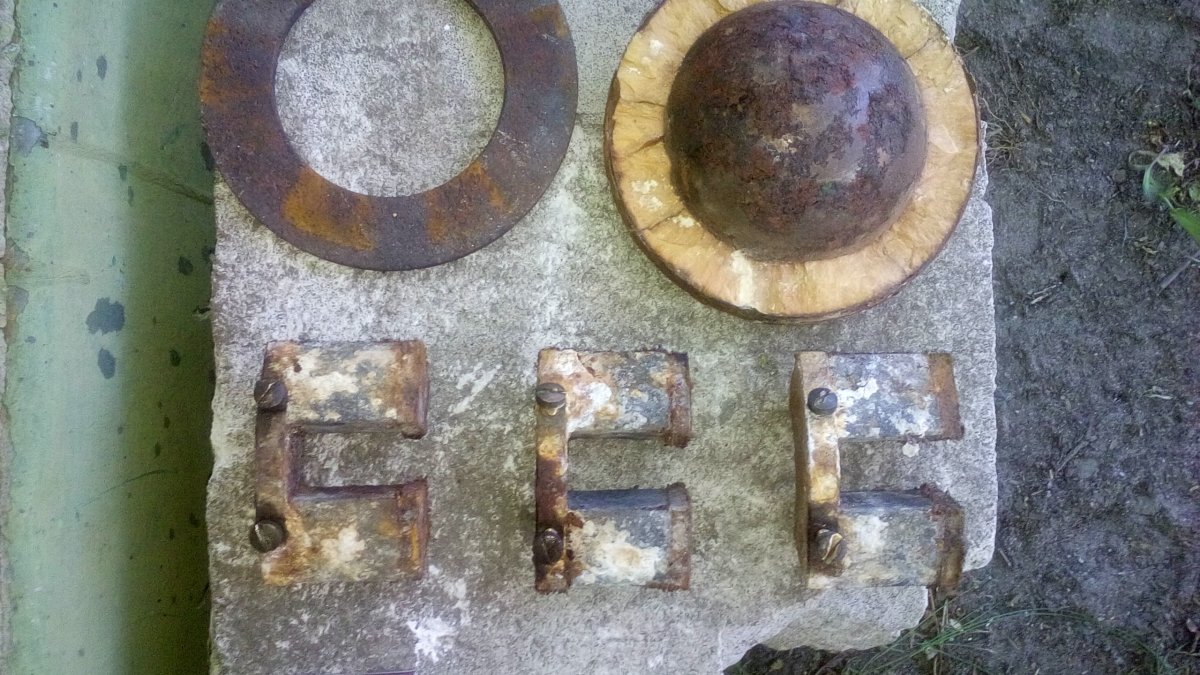

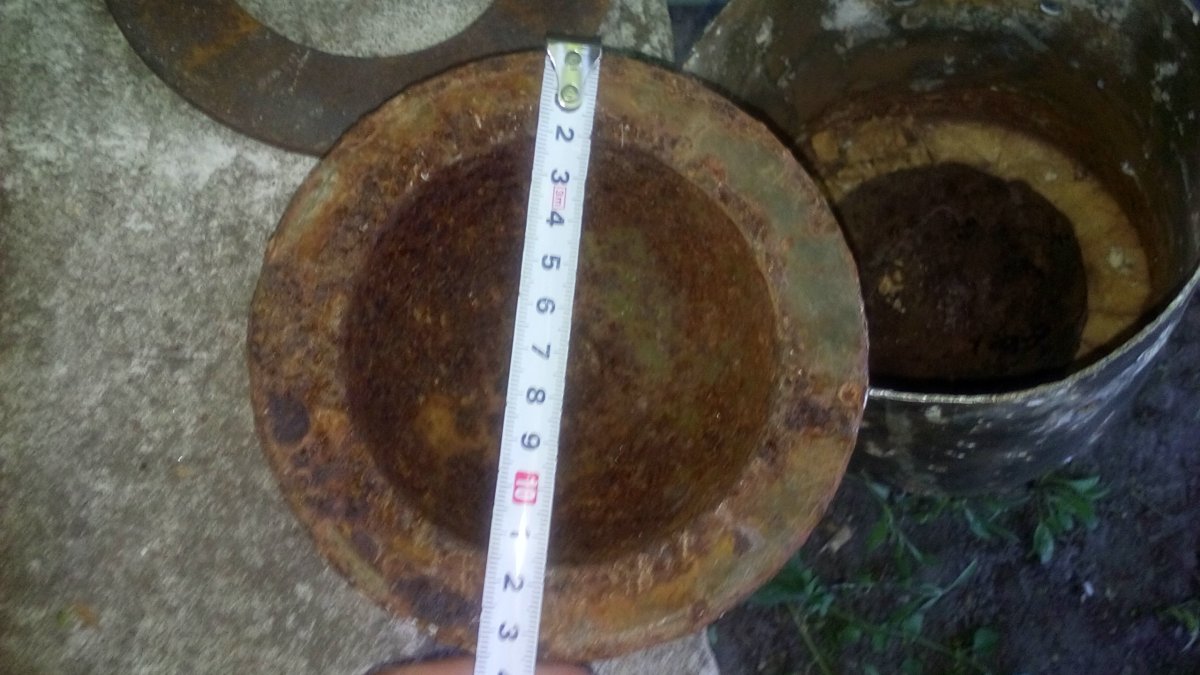

В верхней части корпуса имеется гнездо с резьбой, предназначенное для ввинчивания запала. Брехня. Гнездо - часть стандартной ТЭНовой шашки НП-10, как в гевергранате шпренг, оно ничем не крепится к гнезду, и оно не гнездо, а очко Внутри корпуса расположены кумулятивная воронка со стальной облицовкой и заряд ВВ. Конусообразная кумулятивная воронка прикрыта вкладышем из металлической пластины. Тут точняк - воронка правда типичная полусфера, расчётное пробитие - ну..... низкое. метал - говно, но зелёного гансючьего цвета. Изнутри воронка никелирована, или там лужёная - хз. ВВ - ТГТ в лучшем его проявлении. Не менее 40 процентов гексы - огонь яркий, почти белый, запаха и чёрного дыма не наблюдается, ВВ колкое, имеет температуру плавления, а не сразу температуру вспышки или там детонации. вв утилизировалось в процессе

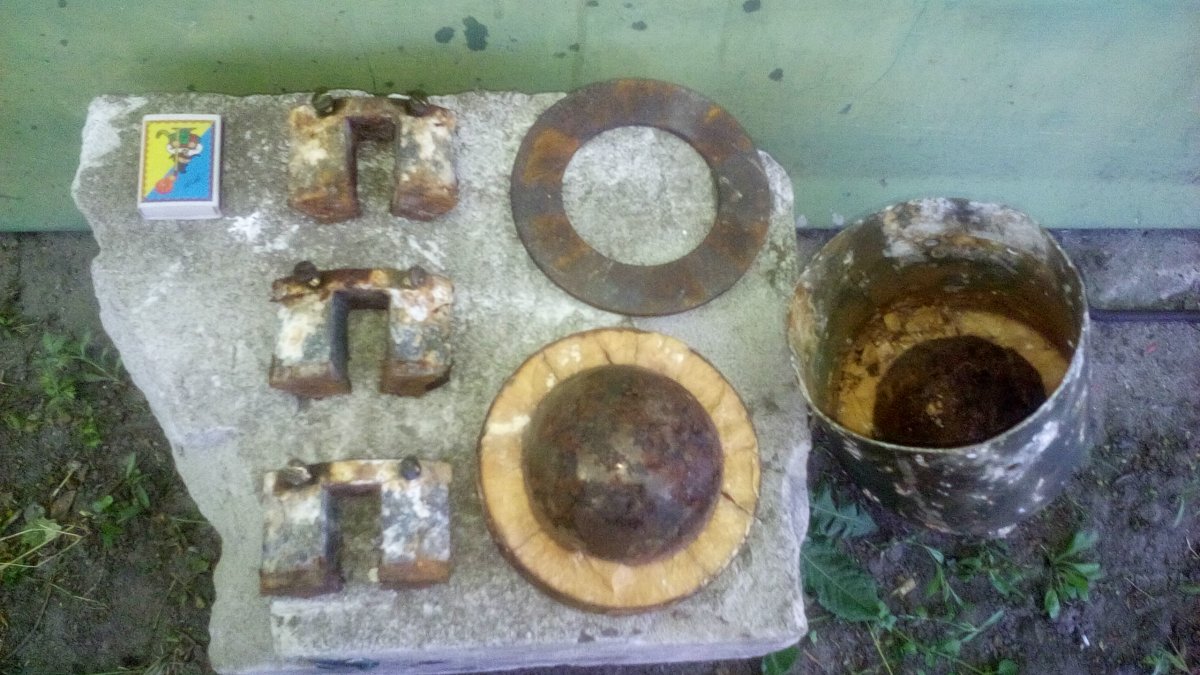

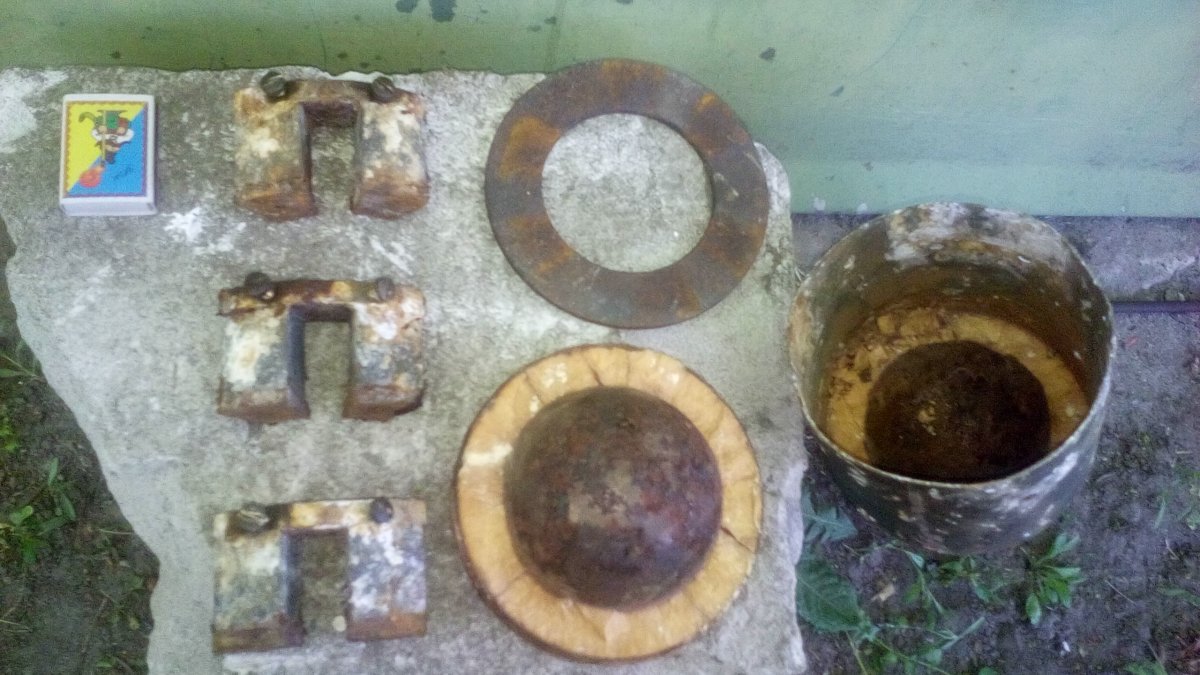

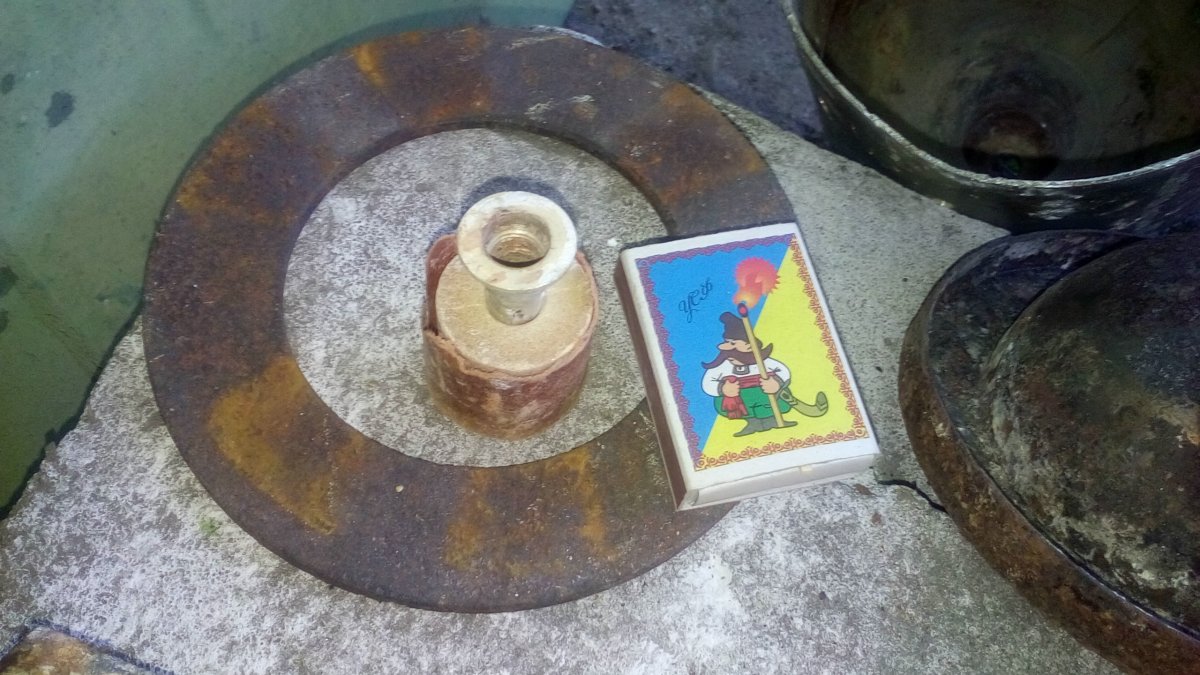

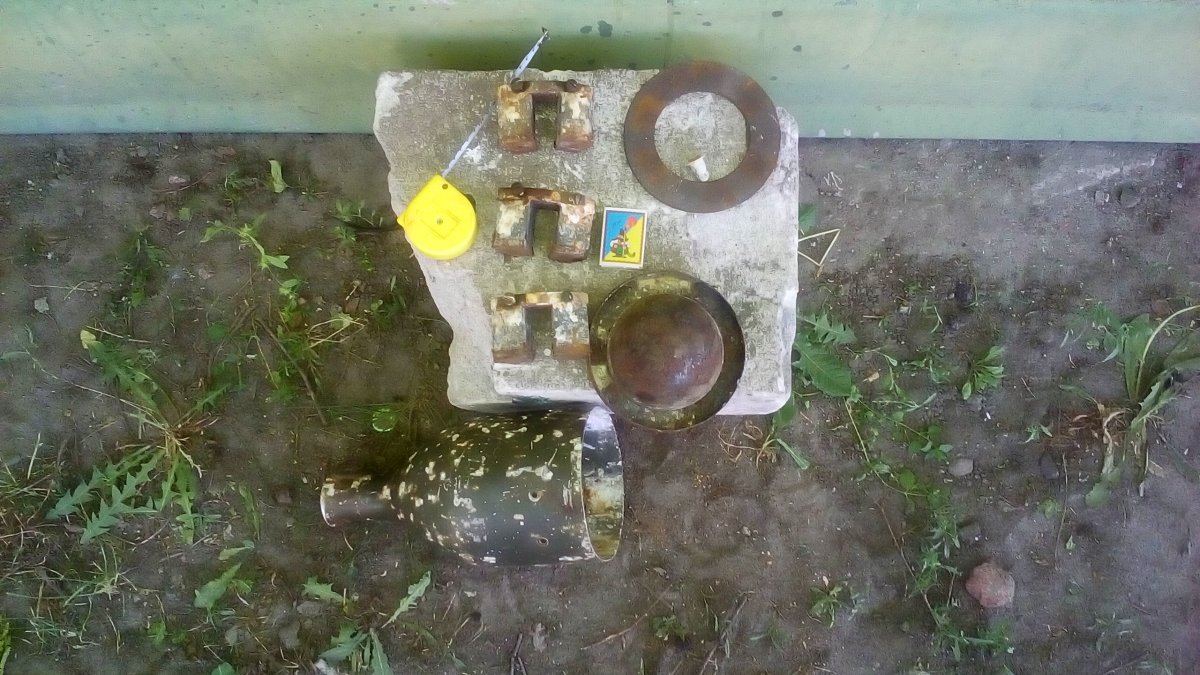

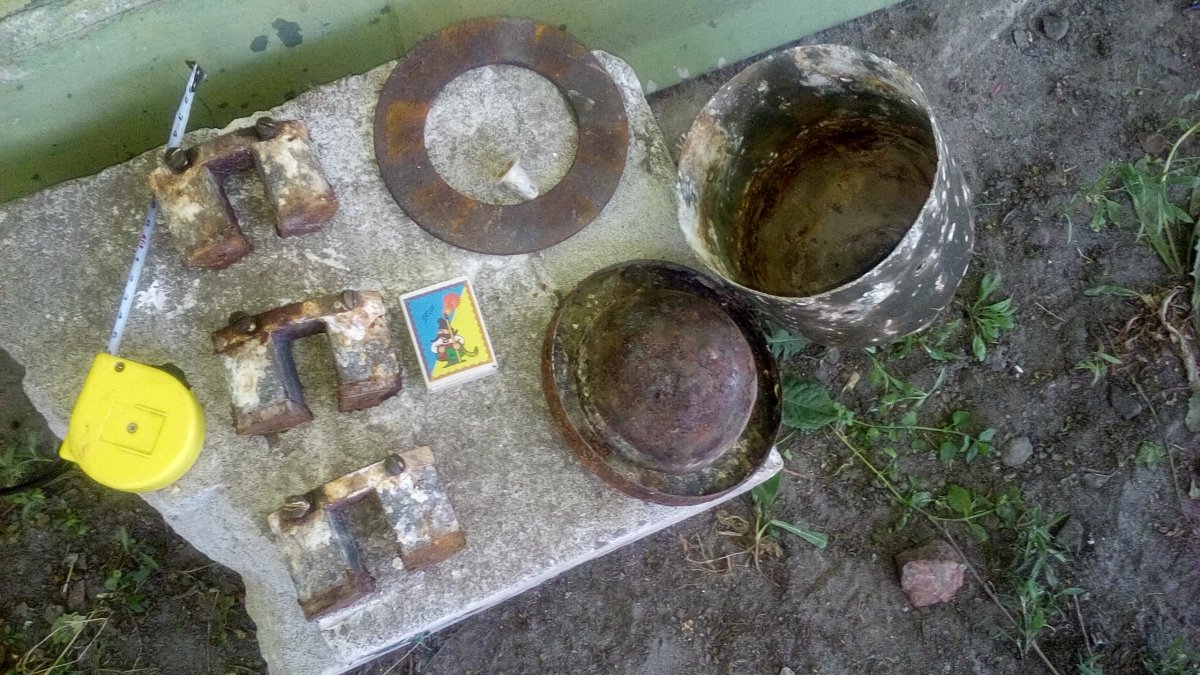

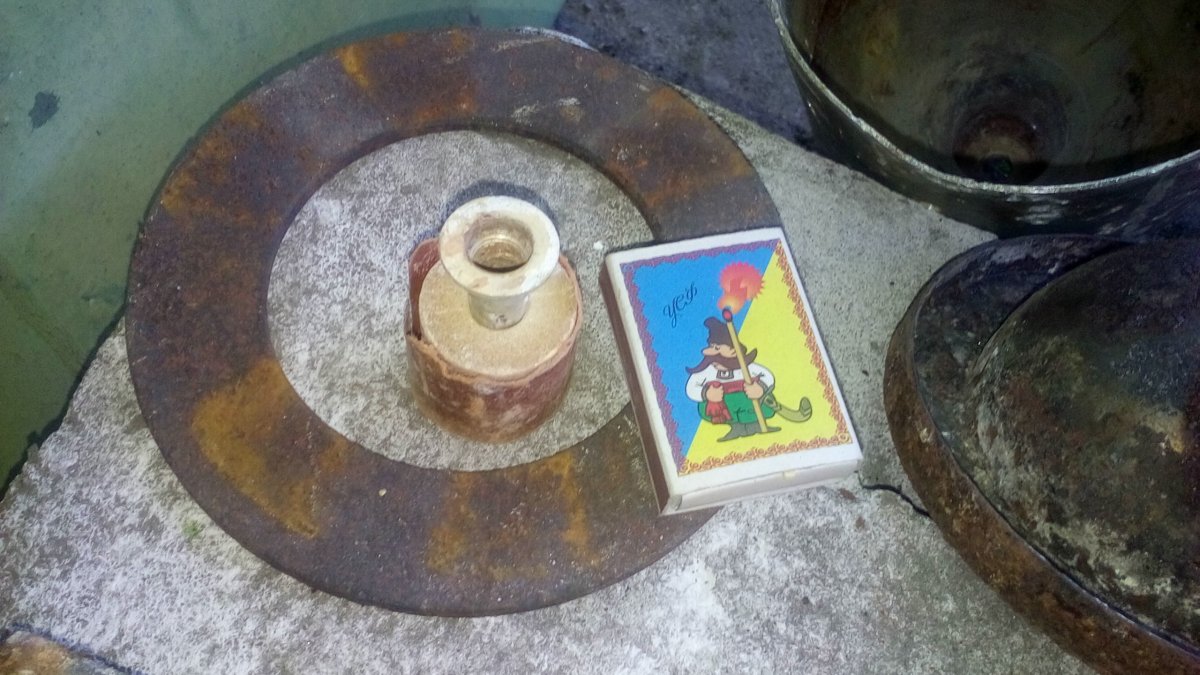

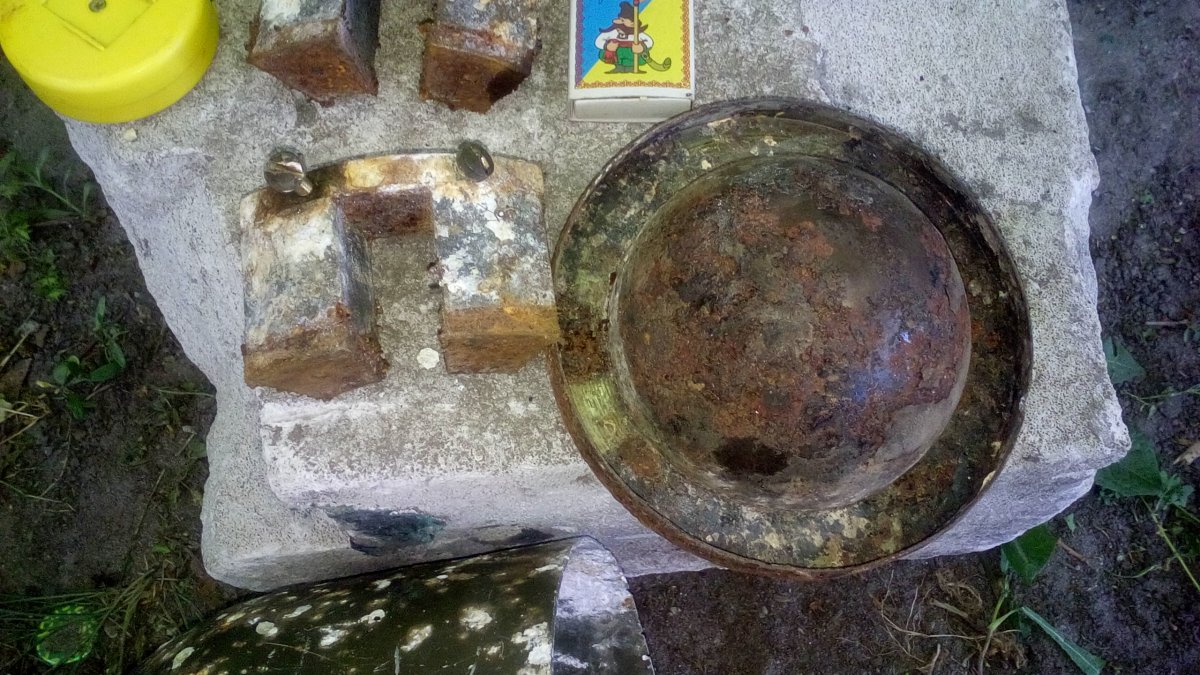

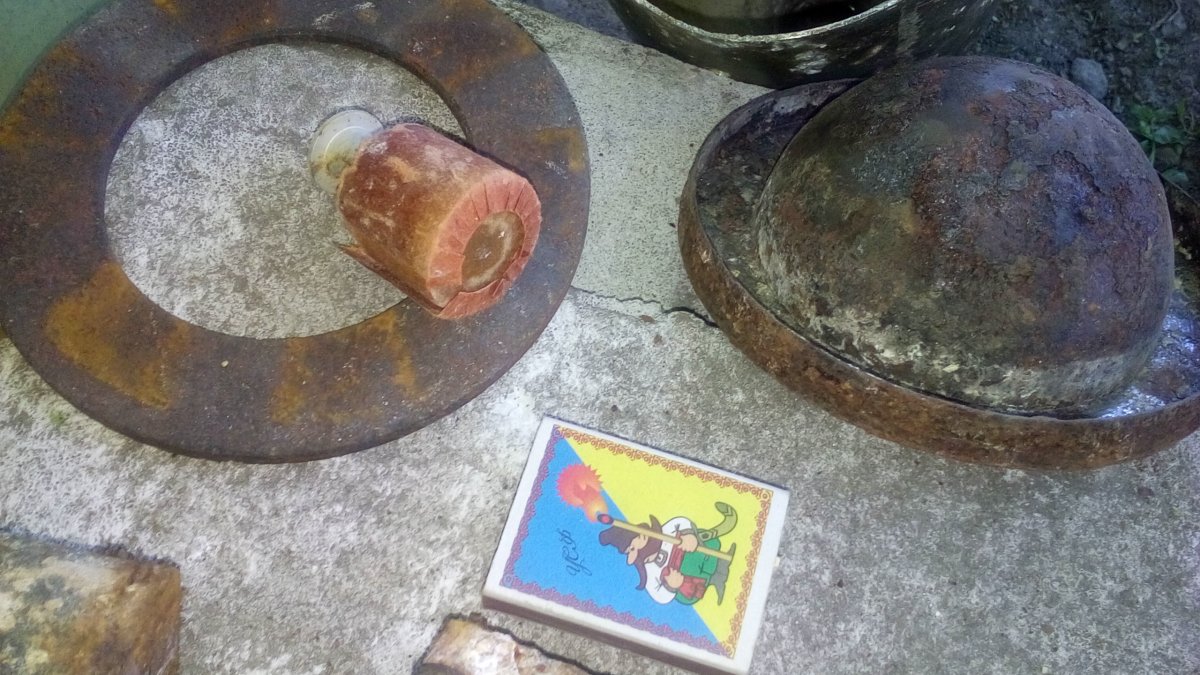

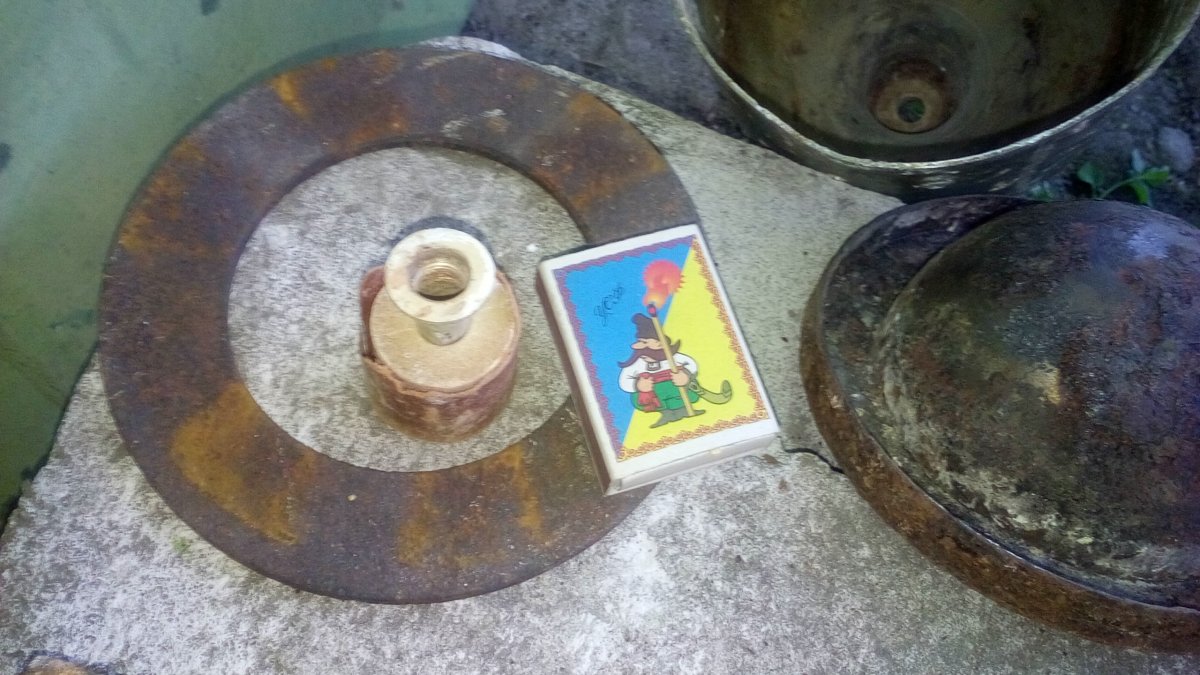

Общие фотографии после кастрации и окончательной кастрации. Итого. Комплекность - 98 процентов, -корпус -6 магнитов(точнее 3 спаренных магнита, в матчасти - 6 раздельных) -6 болтиков(2 сорваные башки) -кольцо -верхняя крышка(не снималась, резьба в говно) -воронка+прижимник воронки -вкладыш под кд8 -цюндер, удалён кд8, цюндер с жёлтым колпачком(по моему 9-15 сек) утеряны темлячки для переноски(сраный брезент, не выжил) вот скажите, стоит занести себе в музей https://reibert.info/media/albums/muzej-granaty-i-inzhenerka.10638/ или пульнуть на Европу, за сколько там щас евро кто в курсе? за наш "аук" скромно промолчу.... домою с мылом выложу комплектную фотографию. вместо темлячка правда будет антабка с трёхи…. я так понимаю это уже как минимум 2я модификация такой гранатен, примерно ноябрь 43 - январь 44, со спаренными магнитиками а не разнесёнными? да и штырей нет на кольце(они типа должны втыкаться в перекрытие дзота, но на деле только жопу колят) а, да, и это точно паратруперы
уже наверно да? но вообще по штату она пренадлежит паратруперам с под Радомышля, валялась в окопе ближе к кочерово, где лежак ихний, кто в теме тот примерно представляет где Немецкие парашютисты едут на броне танка «Тигр» дивизии СС «Дас Райх»
пффф. вообщето именно туда и планирую. а всёже? на Европе? чтоб потом своя же жаба жабами меня жабила?
Also known as Haft-Hohlladung Luftwaffe. Length: 270/273mm, diameter: 140/145mm. Weight: 3000 to 3600gram Filling 1020gram Fp02-Hexogen 50/50. Brennzünder 7.5seconds (yellow head) The grenade could penetrate armour up to 130mm. It seems that two types have existed, a 3kilo and a 3.3kilo model. I have no further info on that. First tests with the Haft-H (L) by the Luftwaffe were in 1942. Apparently a 4kilo version Panzerhandmine 4 was also developed. Four magnets and penetration up to 150mm. Я так понимаю их уже как минимум 4 типа, у меня 140мм, тип 1 позднего типа во как загнул остальные наверное вообще надыбать нереально даже в принципе
По тем же местам мой товарищ находил такую же в 2015. (Не знаю как дать прямую ссылку на пост..) - https://reibert.info/threads/pole-chudes-vse-esche-raduet.244938/page-31

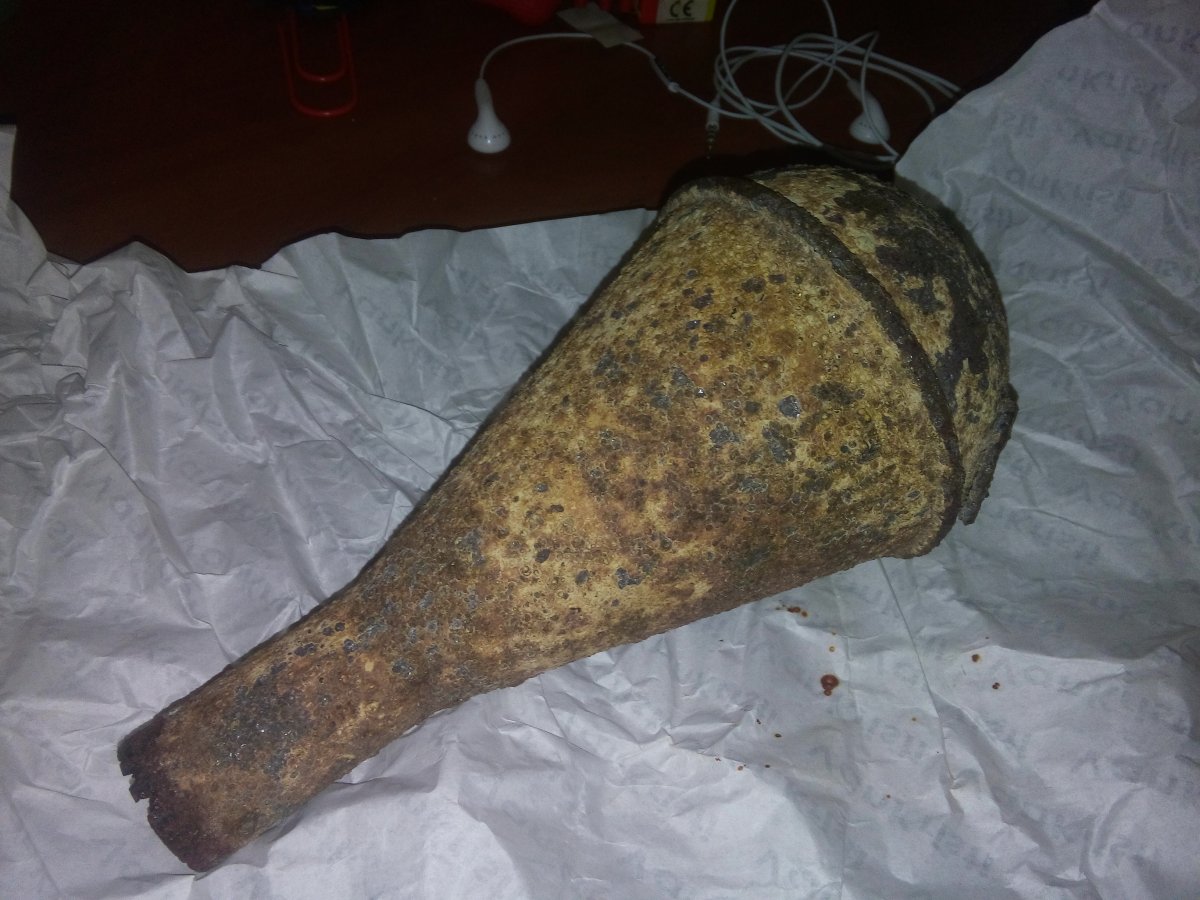

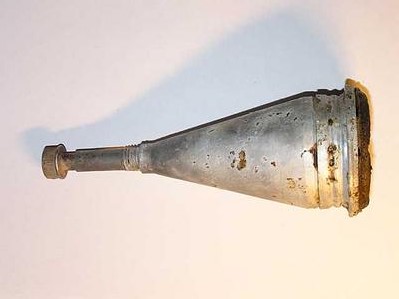

А я на позициях десантников там же находил вот такую штуку.Но это уже соовсем другая история.. P.s.Насколько известно мне эта мина тоже разрабатывалась люфтами и им же и поступала.

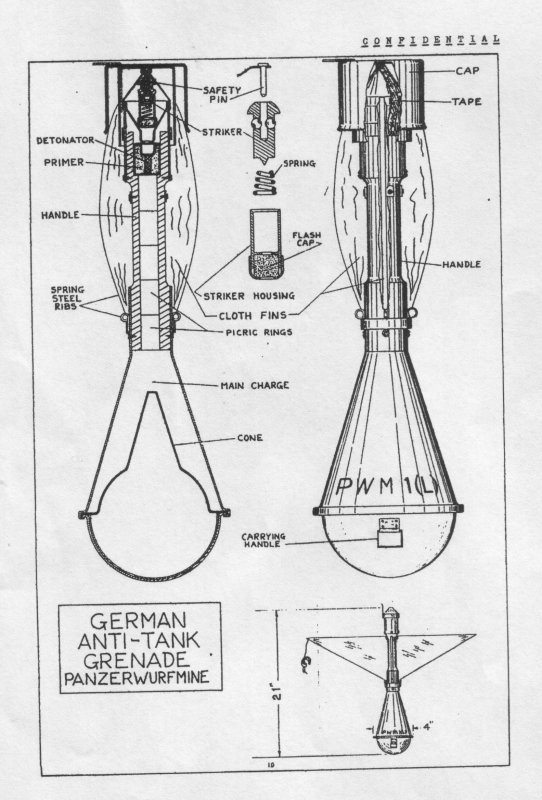

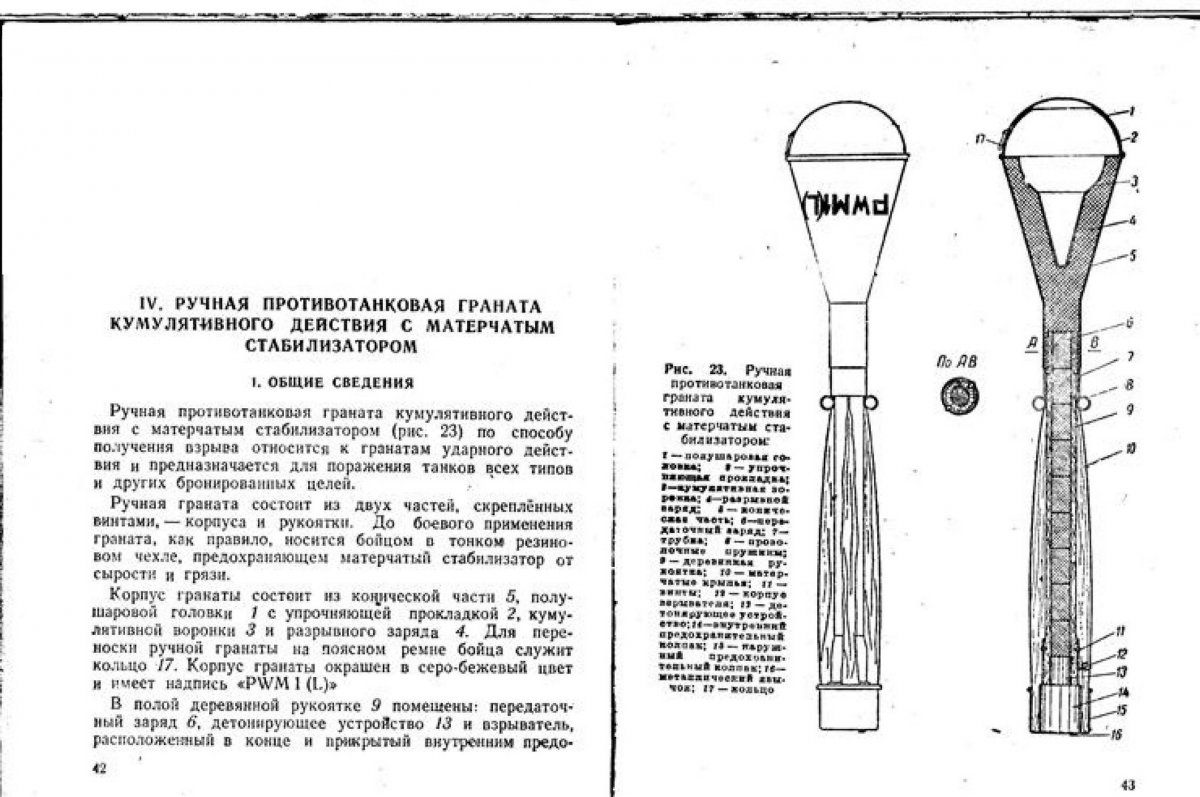

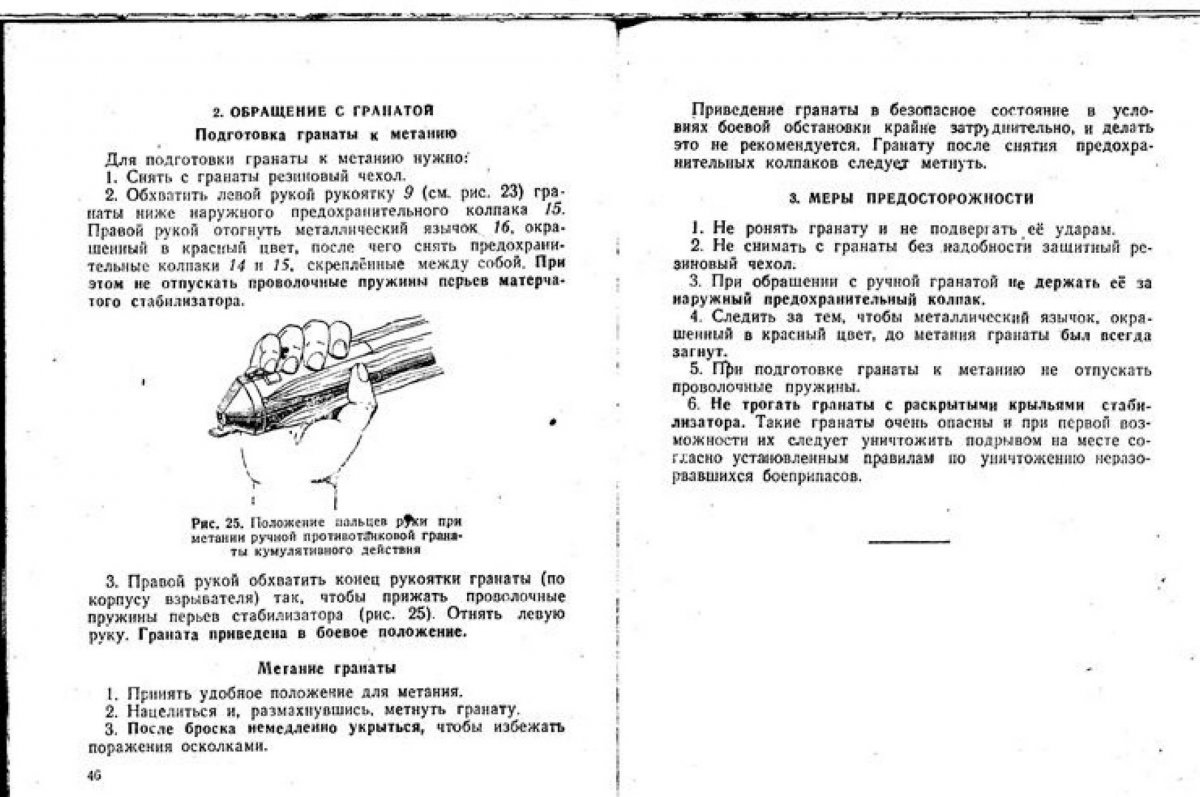

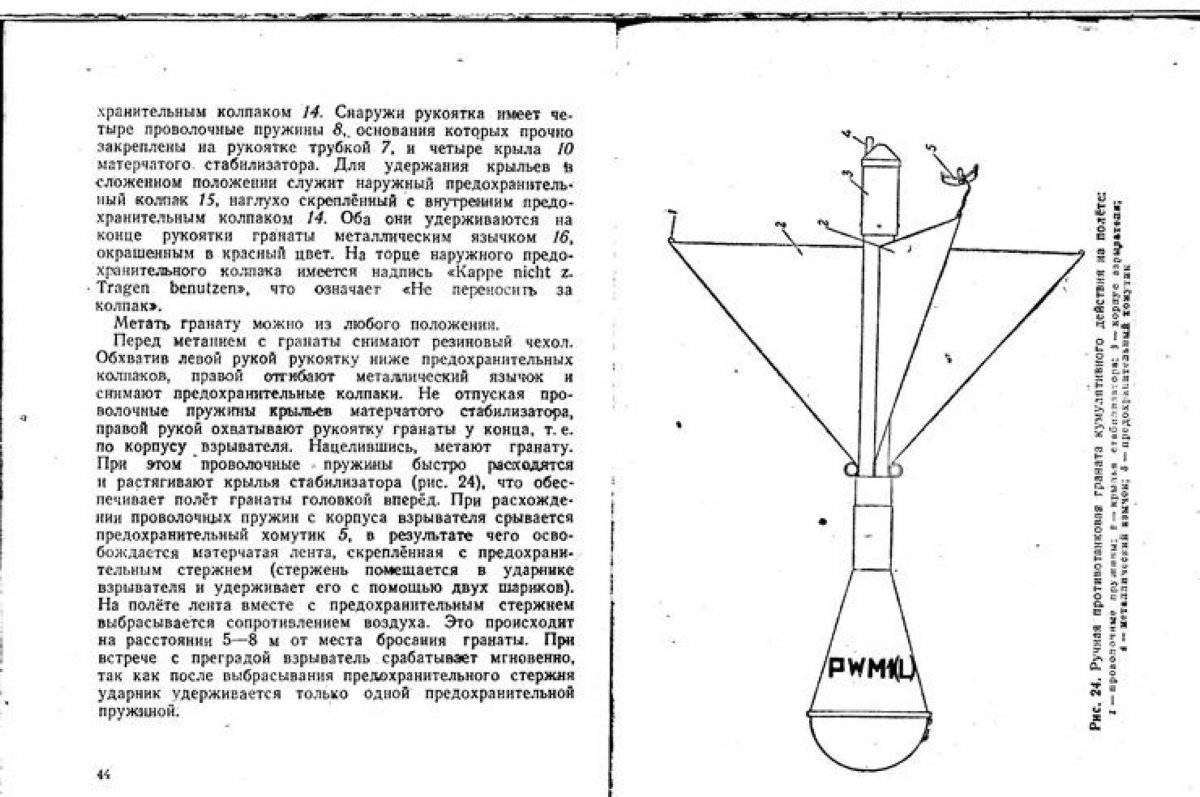

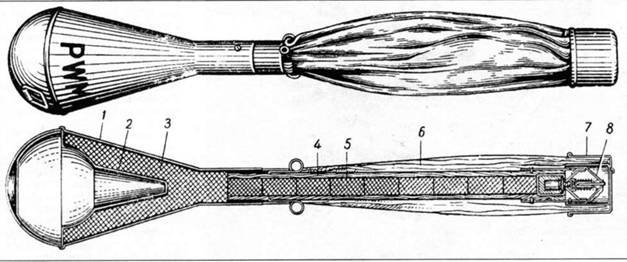

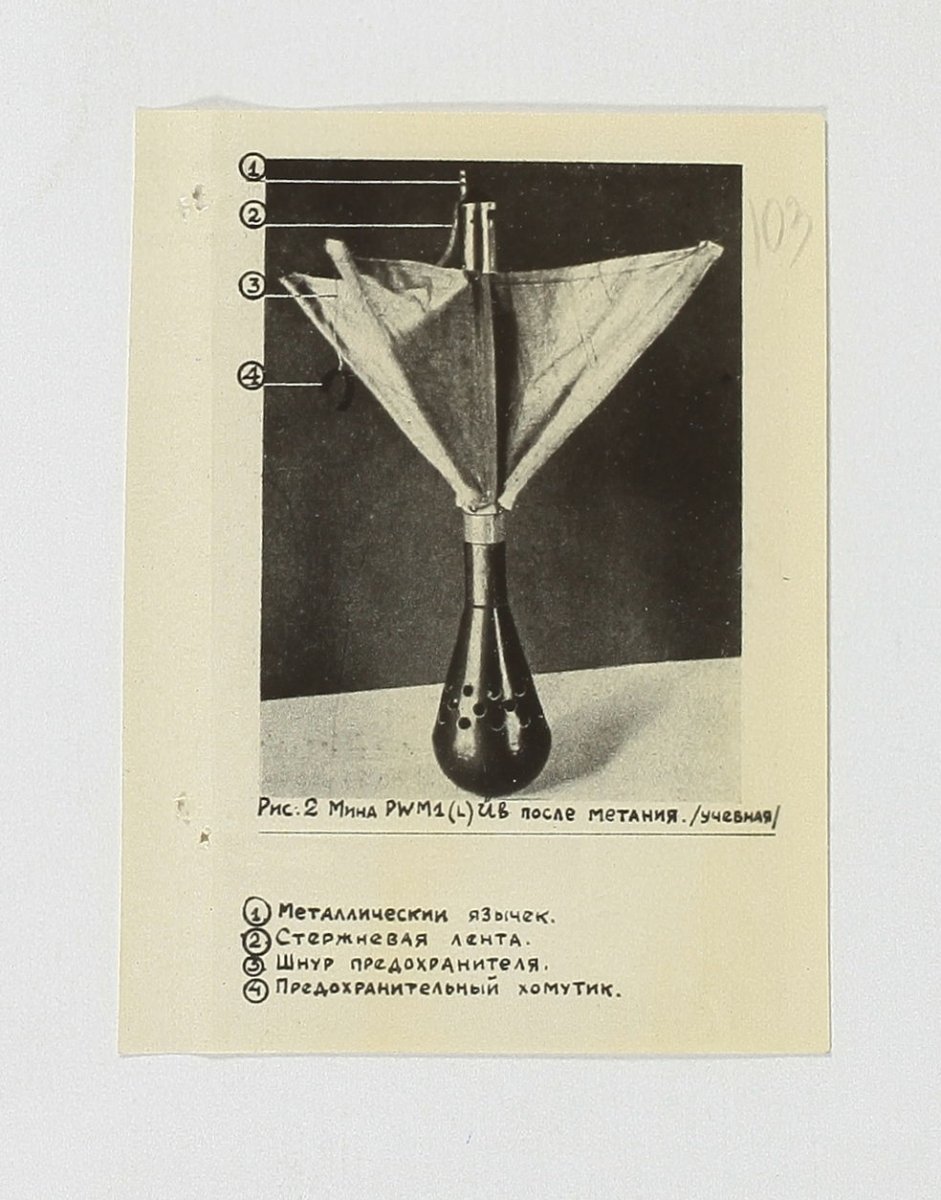

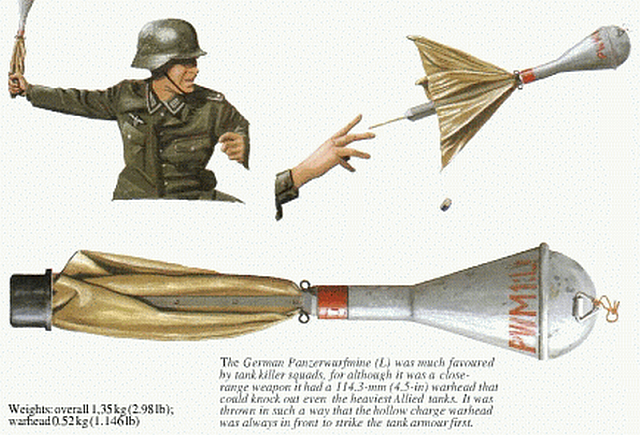

Точно МИНА??? Ведь это кумулятивная граната Panzerwurfmine1-L. Правда не вся, но тем не менее граната. "В 1943 г. Luftwaffe была принята на вооружение кумулятивная граната Panzerwurfmine1-L (PWM 1-L), которая предназначалась для борьбы с танками и другими бронированными целями. Каплевидный корпус гранаты был изготовлен из металла. Рукоятка гранаты — из дерева, она вставлялась в отверстие корпуса и крепилась при помощи шурупов. Заряд ВВ состоял из основного заряда, размещенного внутри корпуса и дополнительного детонатора, размещённого внутри рукоятки. Стабилизатор представлял собой четыре пружины с надетым на них матерчатым оперением. После броска гранаты, предохранительный колпачок остается в руке и освобождает пружины, которые распрямляются и натягивают полотнища стабилизатора, что придает гранате устойчивость на траектории. В походном положении граната подвешивалась к поясному ремню, для чего на головке корпуса имелось отверстие. При транспортировке и хранении на рукоятку гранаты надевался чехол для защиты ее от проникновения влаги и пыли. В течение 1943 г. было выпущено 204 тыс. гранат. ТТХ гранаты: масса – 1,4 кг; масса ВВ – 525 г тротила с гексогеном; длина гранаты – 530 мм; диаметр – 114 мм; бронепробиваемость – 130 мм. Модернизированная граната Panzerwurfmine1-L получила обозначение Panzerwurfmine Kz. (PWM Kz). Она имела измененную конструкцию стабилизации гранаты в полете. Стабилизация обеспечивалась длинными парусиновыми складками, которые вытягивались из задней части (рукоятки) гранаты при броске. Граната пробивала броню — под углом в 90º — до 150 мм, а под углом 60º – до 130 мм. При этом в броне образовывалось отверстие диаметром около 30 мм. ТТХ гранаты: масса – 1 кг; масса заряда – 525 г. тротила и гексогена; длина гранаты – 330 мм; диаметр – 114 мм...." P/S Или Вы слово "мина" в кавычки хотели взять???
К чему что-то придумывать,если надо лишь перевести название,где четко написано: Противотанковая метательная мина
