    Спасибо...не подскажите какой именно корпус подойдет,что бы в него все влезло и что бы он был максимально компактен?

  3. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    У меня в "Варианте" все влазит в D150B, но монтаж очень плотный. С дисплеем не пробовал. Теоретически впихнуть можно, а как оно на практике выйдет - смотрите даташит на корпуса - там все размеры указаны.

    1shion1 подобається це.
  4. Grisha_iskatel

    Grisha_iskatel Gefreiter

    Повідомлення:
    138
    Делал человеку вот такой вот блок Кощей 5ИМ для глубинного поиска, блок предполагается носить на шее и работать с большой рамкой.

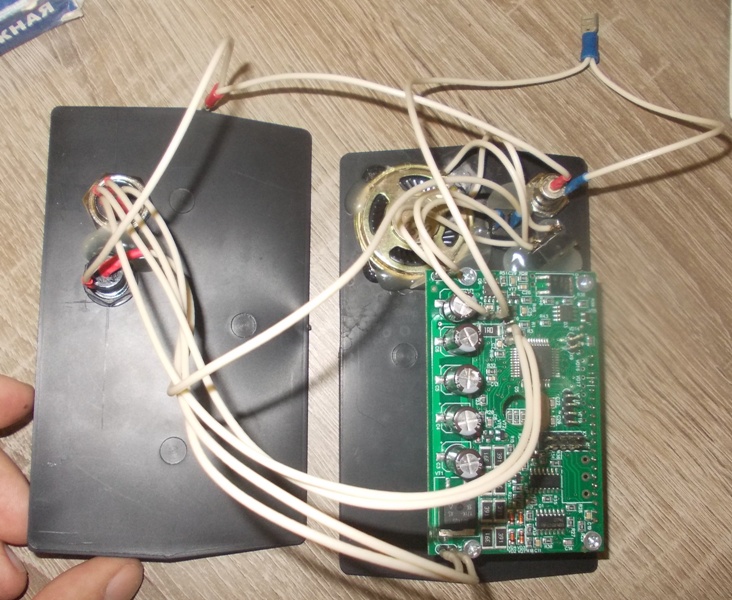

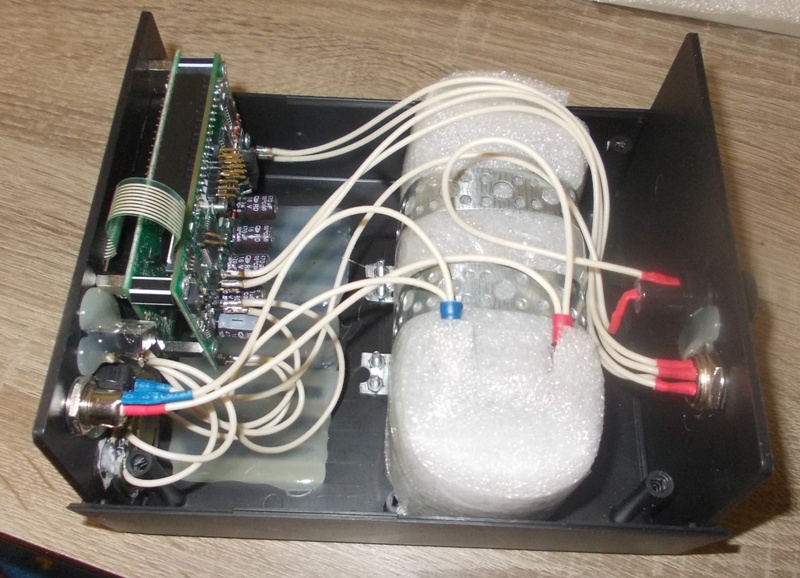

    В корпусе были вентиляционные отверстия, которые я залил термоклеем, во избежания попадания влаги. Аккумулятор заказчик попросил замотать в утеплитель, хотя я очень сомневаюсь что зимой это поможет (Но желание клиента для нас главное :). Вот так получилось внутри:
    На передней панели Экран, клавиатура, гнездо под зарядное, выключатель, динамик и гнездо под наушники.
    На задней панели: предохранитель и разъем под катушку.
    Аккумулятор закрепил двумя монтажными лентами на 8 винтов М3.
    Все элементы кроме динамика и гнезда под наушники прикручены на гайки и венты, которые зафиксированы изнутри термоклеем. А динамик и разъем приклеены 2ух компонентным клеем и поверх термоклеем (Чтобы точно не отвалились).
    По корпусу могу сказать следующее, на передней панеле места было тык в притык, т.к. большую площадь переда занимает клавиатура.
    Надеюсь для кого-то будит познавательно, а возможно кто-то тоже захочет заказать себе такой аппарат!

    Viktor968, Digger78 та 1shion1 подобається це.
  5. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    31
    Лоти
      на продажу:
    4
      продані:
    60
    Повідомлення:
    1.783
    Адреса:
    Украина
    так это же мой!...Побыстрее бы доехал...К стати корпус брал в Харькове на радио рынке у женщины за 65 гр,еще мужик там таким же торгует за 90.Подходящих корпусов без вентиляции не было.

  6. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    Хорошая работа, аккуратная. Но заматывать батарею - это лишнее. По народным приметам после зимы иногда бывает лето - и тогда становиться вопрос не теплоизоляции, а отвода тепла, что более актуально. "Свинец" нормально работает до -20С, при таких температурах уже не копают :)

    Останнє редагування: 18 лис 2017
    Alexej500 подобається це.
  7. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    31
    Лоти
      на продажу:
    4
      продані:
    60
    Повідомлення:
    1.783
    Адреса:
    Украина
    Копаем и ниже -20С :) земля под снегом в лесу промерзает сантиметров на 5,а потом легко идет.На счет аккумулятора,если летом будет сильно "потеть" то раскутаем.

    Wolfgrey подобається це.
  8. se_zar

    se_zar Obergefreiter

    Рейтинг:
    2
    Відгуків:
    5
    Лоти
      на продажу:
    0
      продані:
    11
    Повідомлення:
    83
    Адреса:
    Україна
    Вопрос к мэтру Wolfgrey - какая идеальная форма ( круг, квадрат) глубинной катушки 1 - 1.5 м.?

  9. Grisha_iskatel

    Grisha_iskatel Gefreiter

    Повідомлення:
    138
    Идеальная форма это КРУГ! но такая рамка труднее в изготолении и транспортеровке, поэтому все делаю квадраты!

  10. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    Выше вам правильно сказали - идеальное распределение поля у круглой катушки. Все остальные формы - компромисс между эффективностью и удобством. Именно поэтому малую раму я изготавливаю в форме октаэдра - витки распределяются в ней практически по кругу.

    Alexej500 подобається це.
  11. se_zar

    se_zar Obergefreiter

    Рейтинг:
    2
    Відгуків:
    5
    Лоти
      на продажу:
    0
      продані:
    11
    Повідомлення:
    83
    Адреса:
    Україна
    Спасибо.

  12. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    31
    Лоти
      на продажу:
    4
      продані:
    60
    Повідомлення:
    1.783
    Адреса:
    Украина
    Здравствуйте,скажите пожалуйста сколько нужно сделать витков проводом 0.75 мм для рамы овальной формы с размером 1.2 м на 60 см?...Как влияет увеличение диаметра сечения провода на чувствительность?Может стоит мотать 1 мм?(сколько нужно витков?).

  13. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    Чем больше диаметр (в разумных пределах), тем выше отдаваемая в катушку мощность и больше вес самой катушки. Для вашей - витков 14 пойдёт.

    1shion1 подобається це.
  14. Alexej500

    Alexej500 Obergefreiter

    Повідомлення:
    484
    Адреса:
    Хмельн
    :beer:

    Останнє редагування: 19 січ 2018
  15. Digger78

    Digger78 Stabsgefreiter

    Рейтинг:
    2
    Відгуків:
    4
    Лоти
      на продажу:
    0
      продані:
    7
    Повідомлення:
    107
    Адреса:
    Чернигов
    Здравствуйте, можно ли у вас заказать такой блок Кощея 5ИМ?

  16. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    31
    Лоти
      на продажу:
    4
      продані:
    60
    Повідомлення:
    1.783
    Адреса:
    Украина
    Спасибо...а если мотать 1мм проводом?И в 25 мм трубу войдет или нужно брать большего диаметра?

  17. Grisha_iskatel

    Grisha_iskatel Gefreiter

    Повідомлення:
    138
    Помоему провод толстоват (особенно если это не диаметр а площадь сечения!
    В 25 трубу оно то врезет, но нужно умело туда его пропихивать ;-)

    1shion1 подобається це.
  18. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    Естественно, речь идет о площади сечения, они стандартные - 0,75 мм.кв., 1 мм.кв, 1,5 мм.кв. А совать в трубу - это штука сложная. Не зря ведь стоимость рам, намотанных непрерывным проводом, немаленькая. Но чтобы понять, что это не "деньги на ветер", стоит попробовать намотать самостоятельно. Одного раза обычно хватает.

  19. 1shion1

    1shion1 Stabsfeldwebel

    Рейтинг:
    3
    Відгуків:
    31
    Лоти
      на продажу:
    4
      продані:
    60
    Повідомлення:
    1.783
    Адреса:
    Украина
    Да...Вы правы.Я мотал цельным проводом раму 1.2 м на 1.2 м.И после хотел еще мотать 2 м на 2 м для полей,но не решился,очень сложная работа.Но с рамой 1.2 на 1.2 не очень удобно ходить по заросшему лесу и пробивать окопы с рвами,поэтому решил соорудить рамку в виде овала с ручкой.

    Wolfgrey подобається це.
  20. lesokop

    lesokop Oberfeldwebel

    Рейтинг:
    1
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    3
    Повідомлення:
    1.439

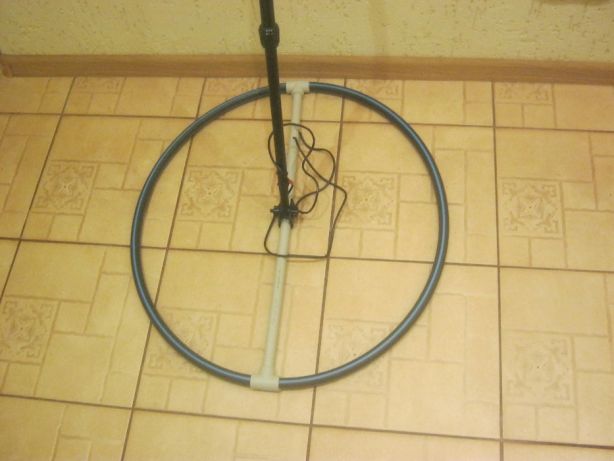

    Овал 60х70 намотан алюминиевым эмальпроводом 0,67.Вес не более 500 гр.Пивная банка 0,5 л -1 м.


    Images:

    Alexej500 подобається це.
  21. Grisha_iskatel

    Grisha_iskatel Gefreiter

    Повідомлення:
    138
    А алюминиевый провод использовали только из за веса? или он лучше работает? А то у меня в продаже алюминий эмалированный есть, но рамки мотать я не пробовал!

  22. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    Алюминий работает хуже, так как его удельное сопротивление вдвое выше, чем у меди.

  23. lesokop

    lesokop Oberfeldwebel

    Рейтинг:
    1
    Відгуків:
    3
    Лоти
      на продажу:
    0
      продані:
    3
    Повідомлення:
    1.439
    Разницы с медью по чуйке не увидел.
    На IB приборы для Тх давно использую алюминий- термостабильность лучше и вес соответственно.

  24. Alexej500

    Alexej500 Obergefreiter

    Повідомлення:
    484
    Адреса:
    Хмельн
    По слухам голден маск в катушках перешли на аллюминий..вроде бы чуйка лучше--не знаю точно.такие же слухи и от майн лаба..ну и вес меньше

  25. Wolfgrey

    Wolfgrey Moderator

    Повідомлення:
    6.377
    Адреса:
    Україна, Дніпро
    Перешли - алюминий гораздо дешевле меди (в разы). Медь по нынешним временам уже роскошь. Для импульсников сопротивление датчика - критический параметр. Чем оно ниже при сохранении количества витков - тем лучше. Удельные сопротивления меди и алюминия можно посмотреть в гугле.
